Клапаны мигалки для пылепроводов от компании Пауэрз

Клапаны мигалки с устройством конусного клапана устанавливаются на пылепроводах угольных электростанций в системах непрерывного приготовления пыли и монтируются под сепараторами пыли и на течках, а также в под циклонами аспирации и золоулавливания. Основное назначение мигалок – ссыпание пыли непрерывным потоком и защита циклонов от подсоса воздуха при переходе пыли из области пониженного давления в область с атмосферным давлением.

При выгрузке пыли и шлака из пылеулавливающих и транспортирующих устройств необходимо обеспечивать герметичность. Оптимальное положения груза мигалки настраивается в процессе монтажа и обеспечивает отсутствие подсоса воздуха в область низкого давления, а также открытие клапана при минимальном весе пыли. Столб пыли над клапаном является уплотняющим агентом. Конструкция мигалки может быть выполнена с переходом с прямоугольного фланца на круглый.

Мигалка с конусным клапаном обеспечивает плотность 100% за счет плотного прилегания конуса к корпусу клапана. Размерный ряд клапанов мигалок — от Ду100 до Ду600 мм

Типоразмер мигалки Ду100 Ду150 Ду200 Ду300 Ду450 Ду600
Условный проход, мм 100 150 200 300 450 600
Производительность, т/ч
0,1-6		 0,2-14 0,4-24 1-54 2-120 4-216

Компания в цифрах

75РЕАЛИЗОВАННЫХ ПРОЕКТОВ

3,3 ГВТ мощностей с нашим оборудованием

7 СТРАН ИСПОЛЬЗУЮТ НАШЕ ОБОРУДОВАНИЕ

География проектов

Материалы

Мигалки производства АО «СПЕЙС-МОТОР»

197229, г.

Санкт-Петербург, 1-я Конная Лахта дом 9

[email protected]

+7 (812) 418-20-20 +7 (921) 313-86-94

  • Главная
  •   /
  • Каталог оборудования
  •   /
  • Пылевыгружные устройства

Мигалка является пылевыгружным устройством и предназначена для сухой выгрузки навалочных материалов из бункеров и силосов. АО СПЕЙС-МОТОР производит «одинарные» и «двойные» мигалки. «Двойные» обеспечивают герметичность при разгрузке. Установка «двойной» мигалки позволяет производить разгрузку бункера фильтра без остановки работы самого фильтра. При этом «двойная» мигалка отличается простотой конструкции и не потребляет электроэнергии.

Устройство работоспособно при удельном весе пыли более 0,2 кг/дм3 и при разряжении не более 6 кПа. Работает только под разряжением.

Принцип работы:


Выгруз пыли из мигалки производится, когда масса скопившейся пыли на заслонке, больше массы противовеса, создаваемого грузом.

АО СПЕЙС-МОТОР также производит мигалки с пневмоприводом, которые могут быть использованы вместо шлюзовых питателей. Их установка целесообразна, если вес пыли менее 0,2 кг/дм3 и, если пыль взрывоопасна.

Технические характеристики мигалок одинарных:

Параметры / Типоразмер

МГ-200

МГ-260

МГ-300

МГ-350

МГ-500

Масса, кг

14

28

29

40

50

Размер входного и выходного фланцев, мм

200

260

300

350

500

Технические характеристики мигалок двойных:

Параметры / Типоразмер

МГ2-200

МГ2-260

МГ2-300

МГ2-350

МГ2-500

Масса, кг

29

57

58

79

85

Размер входного и выходного фланцев, мм

200

260

300

350

500

Технические характеристики мигалок двойных с пневмоприводом:

Параметры / Типоразмер

МГ2П-200

МГ2П-260

МГ2П-300

МГ2П-350

МГ2П-500

Масса, кг

30

58

59

80

86

Электропитание, В

24

Расход сжатого воздуха, л/мин

3,8

Размер входного и выходного фланцев, мм

200

260

300

350

500

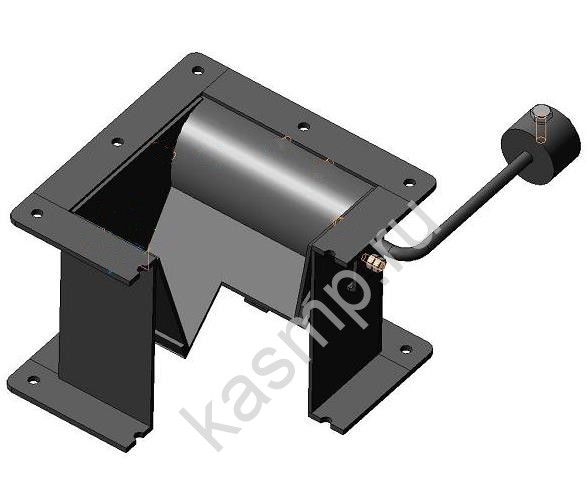

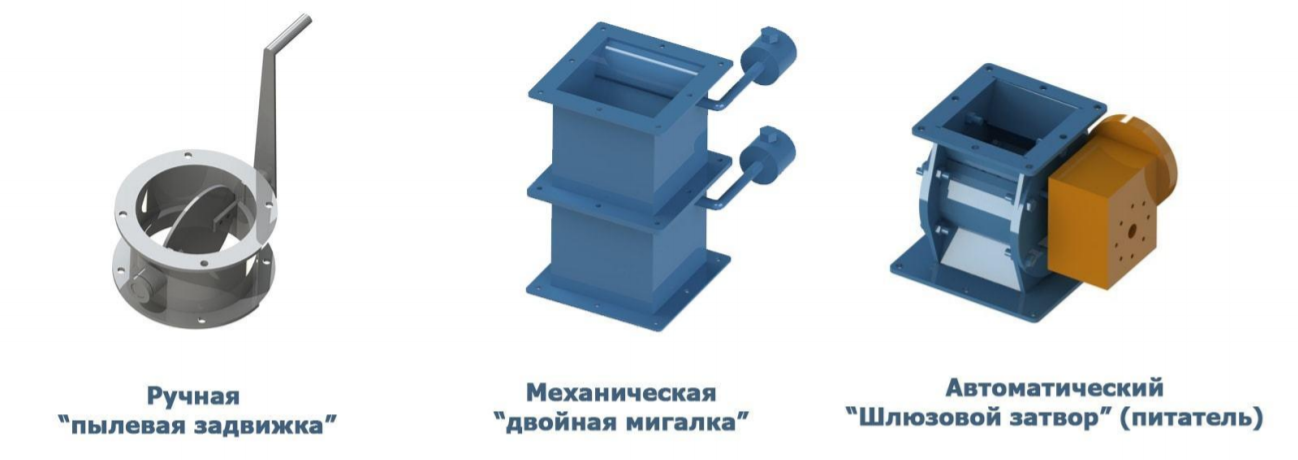

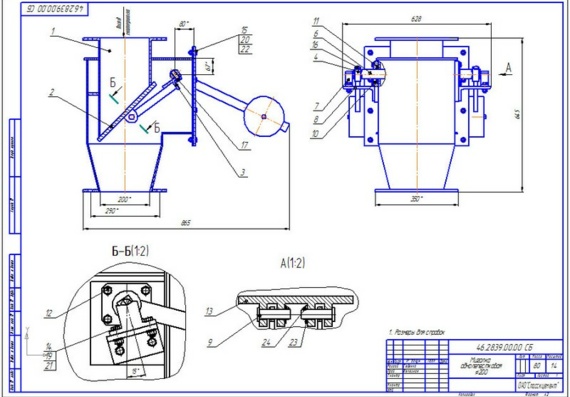

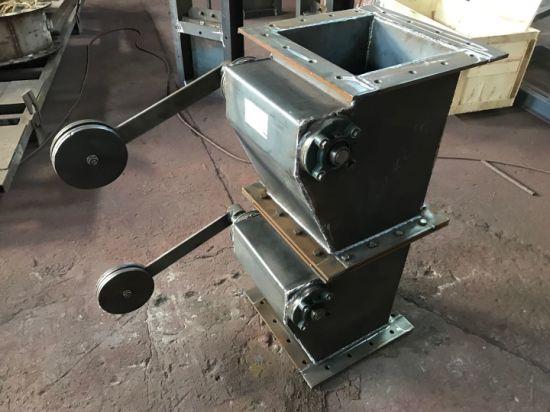

Рис. Мигалка механическая двойная
