Клапан термозапорный серии КТЗ (КТЗ-002) Ду 50 мм, Ру 1,6 МПа. — ПРОМТЕХНОЛОГИИ

Клапан термозапорный серии КТЗ (КТЗ-002) Ду 50 мм, Ру 1,6 МПа. Соответствует ГОСТ Р 52316-2005 и ТУ 3742-001-65818332-2010

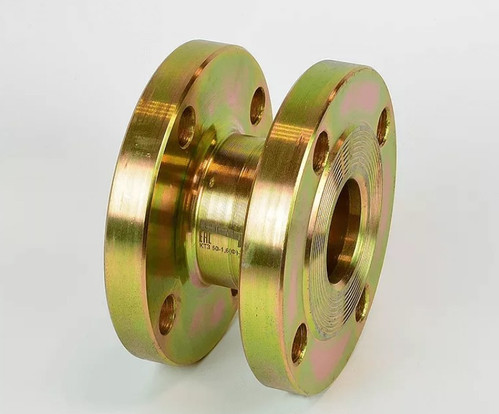

Исполнение фланцевое, присоединение по ГОСТ 33259-15



Клапан КТЗ предназначен для автоматического прекращения подачи газа к газопотребляющим устройствам при возникновении пожара в помещении. Внутри корпуса фланцевого КТЗ в подпружиненном состоянии установлен запорный элемент в виде клапана, который в свою очередь удерживается инновационным термоэлементом «термокапсулой». При нагревании корпуса КТЗ до температуры 80-100 градусов Цельсия, термокапсула разрушается, высвобождаю запорный элемент, тем самым поток газа герметично перекрывается. Термозапорные клапаны имеют особую конструкцию, которая позволяет устройству автоматически перекрывать подачу газа в момент предельного повышения температуры в помещении.

  • КТЗ устанавливается только внутри помещений.
  • КТЗ устанавливается самым первым устройством перед запорным краном на трубопроводе при входе трубопровода в помещение.
  • КТЗ следует устанавливать строго по направлению потока газа в трубопроводе в соответствии с указателем на корпусе клапана (указатель в виде стрелки).
  • Не допускается установка термозапорных клапанов в помещениях, где температура окружающей среду может достигать 60-65 градусов Цельсия.
  • Специальная конструкция обеспечивающая максимально быстрое срабатывание клапана при нагревании.

Виды термозапорных клапанов КТЗ

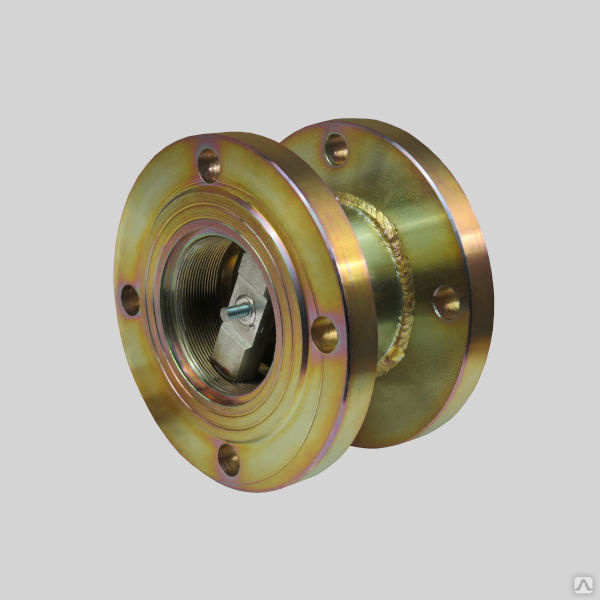

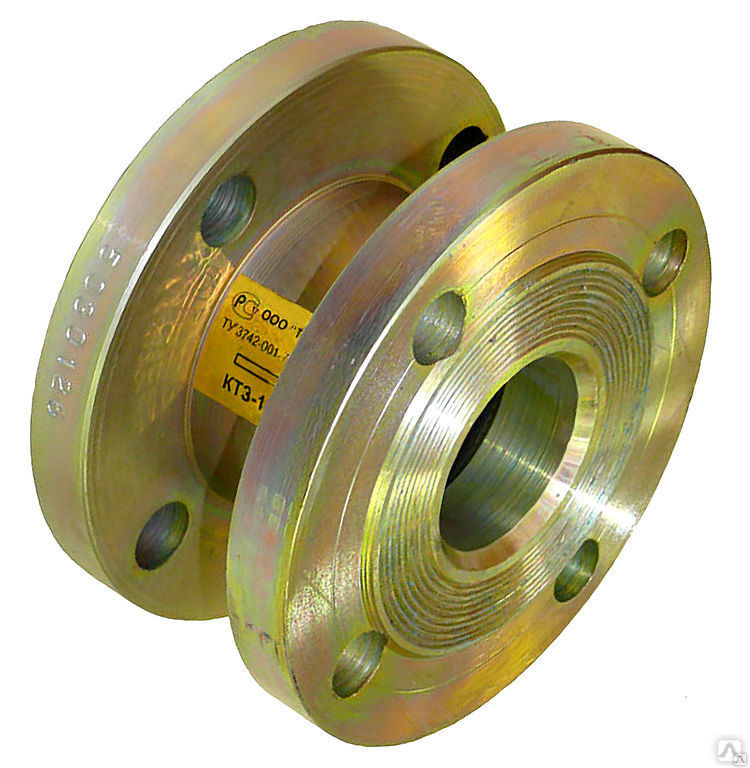

ООО «Промтехнологии» производит три вида термозапорных клапанов. Это муфтовые клапаны, фланцевые и межфланцевые. Каждый вид КТЗ имеет свой типоразмерный ряд. Основное отличие одного вида от другого – это сфера применения. Муфтовые устройства применяются чаще для бытовых целей, а фланцевые и межфланцевые, на производственных объектах.

Клапана различаются по давлению

  • Муфтовые клапаны,  до 0,6 МПа;
  • Фланцевые клапаны, до 1,6 МПа.
  • Межфланцевые клапаны, до 1,6 МПа.

Следует выделить следующие места и отрасли применения в зависимости от вида клапана КТЗ: Муфтовые клапаны КТЗ используются при монтаже газопровода в котельных и жилых домах. КТЗ с фланцевым и межфланцевым  присоединением применяются при монтаже газопровода в крупных котельных и на промышленных объектах. Фланцевый тип клапанов используется больше в промышленной сфере по причине большого диаметра проходного отверстия. Если у муфтовых клапанов диаметр от 15 до 50 мм, то у фланцевых данный диаметр может быть от 50 до 500 миллиметров.

Габаритные размеры клапана КТЗ, исполнение фланцевое

L, мм

d, мм

n, мм

D, мм

D1, мм

клапан термозапорный КТЗ-50

80

18

4

160

125

клапан термозапорный КТЗ-65

90

18

4

180

145

клапан термозапорный КТЗ-80

110

18

4

195

160

клапан термозапорный КТЗ-100

120

18

8

215

180

клапан термозапорный КТЗ-125

130

18

8

245

210

клапан термозапорный КТЗ-150

140

22

8

280

240

клапан термозапорный КТЗ-200

160

22

8

335

295

клапан термозапорный КТЗ-250

180

22

12

390

350

клапан термозапорный КТЗ-300

190

22

12

440

400

клапан термозапорный КТЗ-400

210

26

16

565

515

клапан термозапорный КТЗ-500

340

26

20

670

620



Принцип действия и устройство клапана термозапорного КТЗ

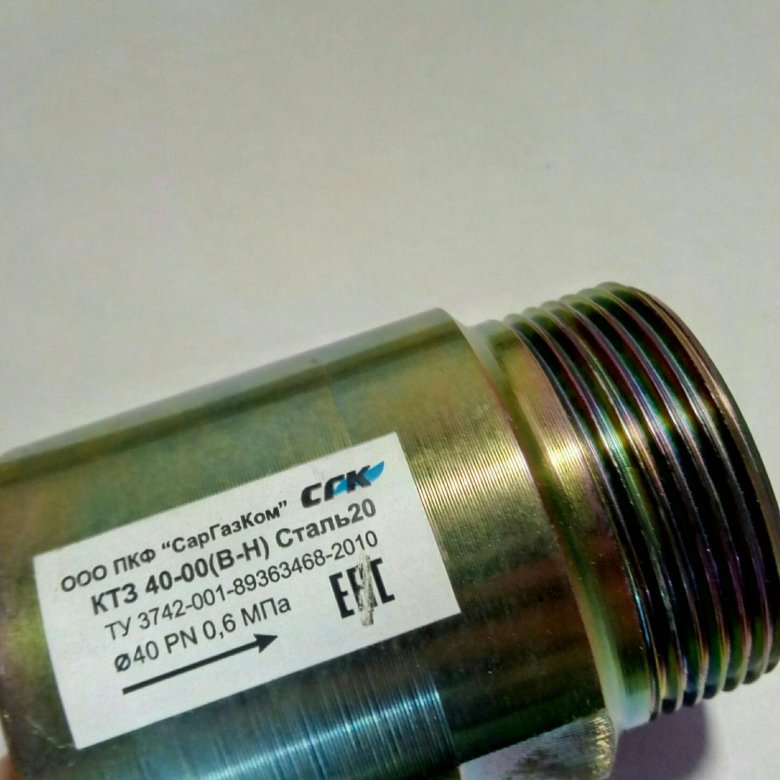

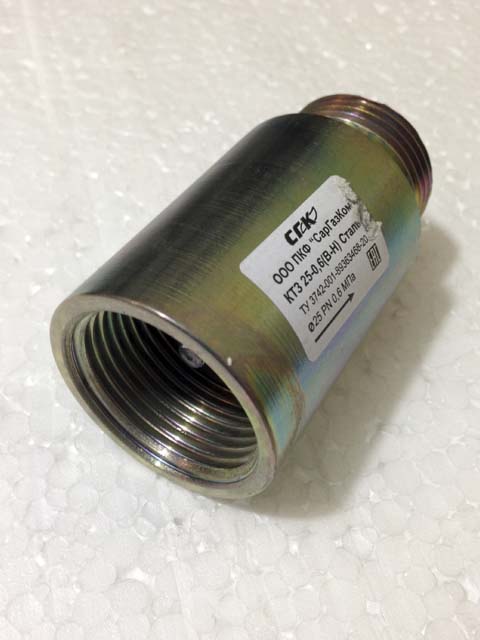

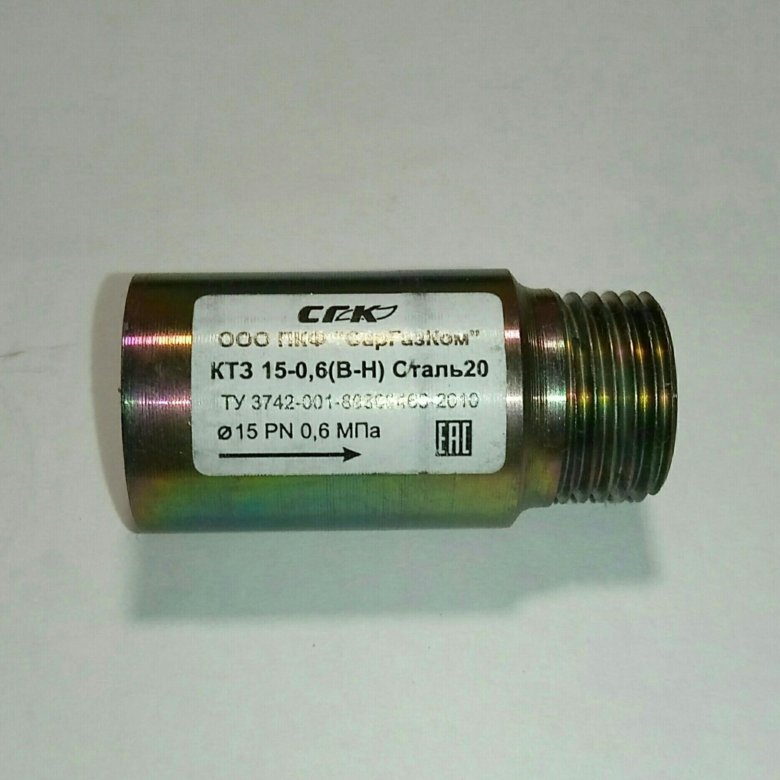

Клапан КТЗ муфтовый состоит из стального корпуса, термо-элемента, пружины, затвора в виде шара расположенного внутри корпуса. Именно затворный элемент в виде шара позволяет получить максимально герметичное запирание клапана при срабатывание. При нормальной температуре воздуха в помещении запорный механизм взведен и удерживается плавким термо-элементом. При повышении температуры в помещении до 85-95 градусов Цельсия (воспламенения, пожар и т.д.) происходит расплавление термо-элемента, запорный механизм высвобождается и под воздействием пружины перекрывает подвод газа. Высокая герметичность клапана достигается за счет сопряжения конусов седла и шарообразного клапана, как «металл по металлу». В момент срабатывания клапана КТЗ, герметичность остается 100%. Показатель сохраняется при длительном воздействии высокой температуры (900 °C)



Монтаж термозапорного клапана КТЗ

В соответствии с ППБ-01-03 (Правила пожарной безопасности) термозапорные устройства должны монтироваться во всех помещениях, где есть газопровод. Важно не нарушать последовательность монтажа – на газопроводе первым устанавливается термозапорный клапан КТЗ, и только после него остальная газовая арматура, приборы и оборудование.

Термозапорные устройства резьбового соединения должны монтироваться только на газовых линиях с давлением не больше 0,6 МПа. Клапаны фланцевого соединения должны быть применены на трубопроводах с давлением газа от 0,6 до 1,6 МПа.Проходная способность газовой линии должна соответствовать проходной способности термозапорного клапана КТЗ.

По отношению к горизонту расположение установленного клапана КТЗ может быть любым. Стрелка-указатель должна соответствовать направлению потока газа.

Установка разрешена только внутри помещений.Установка КТЗ на любом газопроводе не допустима вне пределов помещения, после монтажа какой-либо другой газовой арматуры, также на байпасах, в смежных помещениях. Не допускается монтаж КТЗ там, где рядом стоящие элементы поднимают температуру окружающей их среды до 65 °C и выше. По завершению монтажа необходимо проверить клапан КТЗ на отсутствие утечки газа. Установленный клапан должен располагаться в месте, доступном для обслуживания. Клапан не должен подвергаться различным механическим воздействиям, и нагрузкам на трубопроводе.  Также следует иметь ввиду, что при транспортировке термозапорных клапанов может произойти автоматическое срабатывание механизма. Поэтому, при установке клапана, важно провести проверку механизма.

Транспортировка, хранение клапана КТЗ

Хранение клапана КТЗ допускается в помещениях защищенных от атмосферных осадков  которые могут вызвать коррозию, при температуре не ниже -3°C. Клапана КТЗ должны быть предохранены от механических повреждений. Заглушки патрубков не допускают попадания загрязнений во внутреннюю часть клапана. Перевозка клапанов КТЗ возможна всеми видами транспорта кроме авиации, при условии защиты изделия от перегрева и механических повреждений.Хранение клапанов КТЗ в упакованном виде должно производиться по условиям хранения 3(ЖЗ) ГОСТ 15150-69.

Утилизация клапана КТЗ

Материалы используемые при изготовлении клапан термозапорного КТЗ  не представляют опасности для жизни, здоровья людей и окружающей среды.После окончания срока эксплуатации клапан КТЗ подлежит утилизации в качестве металлолома.

Гарантия на клапан термозапорный КТЗ

Гарантийный срок — 24 месяцев с момента ввода в эксплуатацию, но не более 12 месяцев с момента продажи. Гарантия распространяется на оборудование, установленное и используемое в соответствии с инструкциями по установке и техническим характеристикам изделия. Гарантия не распространяется на клапана КТЗ, используемые не по прямому назначению, гарантийные обязательства снимаются в случае нарушения правил приемки, хранения, транспортировки и упаковки клапанов.

Клапан термозапорный КТЗ-50/1,6  имеет декларацию соответствия ТР/ТС по схеме 5Д.

Регистрационный номер декларации о соответствии: ЕАЭС N RU Д-RU.АЗ01.В.06941

Для получения декларации просим направить запрос на [email protected]
