Что такое вентиль водопроводный? Устройство, чертеж и схема подключения

Для изменения расхода перемещаемых сред до полной остановки применяется запорно-регулирующая арматура. Вентиль водопроводный для воды отличается следующими свойствами:

  • простота конструкции и эксплуатации;
  • применение при больших перепадах давления;
  • небольшие размеры и вес;
  • возможность установки на любом участке трубопровода;
  • небольшой ход затвора обеспечивает удобное обслуживание.

Типы вентилей

Запорно-регулирующая арматура классифицируется по трем признакам:

  • форма корпуса;
  • вид запорной части;
  • способ монтажа в системе.

По форме корпуса вентили бывают следующими:

  • прямоточные - поток перекрывается седлом вентиля в поперечном направлении;
  • угловые - запорный элемент перемещается навстречу движению среды;
  • смесительные - для получения заданной температуры воды.

Запорный элемент различается по конструкции:

  1. Шаровый - сквозная сфера в прямоточном корпусе. При совмещении продольных осей отверстия и корпуса движение потока полностью открывается. Поворот в перпендикулярном направлении на 100% перекрывает течение жидкости. Вентиль выполняет функцию только запорного элемента, а для регулирования он не подходит. Применение устройства связано с его высокой надежностью, быстротой перекрытия потока и компактностью. В нем практически ничего не ломается, поскольку деталей очень мало.
  2. Клапанный - с запором, связанным с резьбовым штоком, ввинчиваемым в посадочную гайку. Узел применяется для регулирования расхода и для полного перекрытия потока (в крайнем нижнем положении).
  3. Игольчатый - конический поршень с регулированием потока жидкости под высоким давлением (около 220 Бар).

Материалы вентилей:

Новые материалы также применяются для изготовления вентилей. Корпус из полипропилена делает устройство долговечным и одновременно дешевым. Фторопластовые покрытия позволяют повысить стойкость к коррозии и воздействию агрессивной среды.

Различие между вентилем и краном

Водопроводные краны и вентили различаются, хотя их часто отождествляют. Последний устанавливается между стыками двух труб, образуя линию. Кран включает в себя непосредственно вентиль и излив, через который вода вытекает наружу.

Устройство и работа клапанного вентиля

Самым важным рабочим органом вентиля является седло с затвором, перемещаемым вручную шпинделем. Клапанный вентиль водопроводный, устройство которого приведено ниже, содержит резьбу в корпусе и на штоке, обладающую свойством торможения. В результате диск затвора плотно прижимается к седлу, перекрывая поток, когда вентиль закрыт. В открытом состоянии проходное сечение остается неизменным при движении потока воды.

Обычно в корпусе резьба не делается, поскольку она быстро изнашивается. Для этого к нему крепят ходовую гайку, внутрь которой вворачивается шпиндель. Тогда вместо изношенного узла можно установить другой, а корпус при этом сохранится. Все детали взаимозаменяемы на вентиль водопроводный (ГОСТ 12.2.063-81, ГОСТ 5761-74).

Вентиль открывается вращением ручки. При этом шпиндель поступательно перемещается, освобождая проход для жидкости. Если вращение производить в обратном направлении, вентиль закроется.

Соединение устройства с трубопроводом производится через входной и выходной патрубки. Между собой их можно различать наличием стрелки, указывающей направление потока.

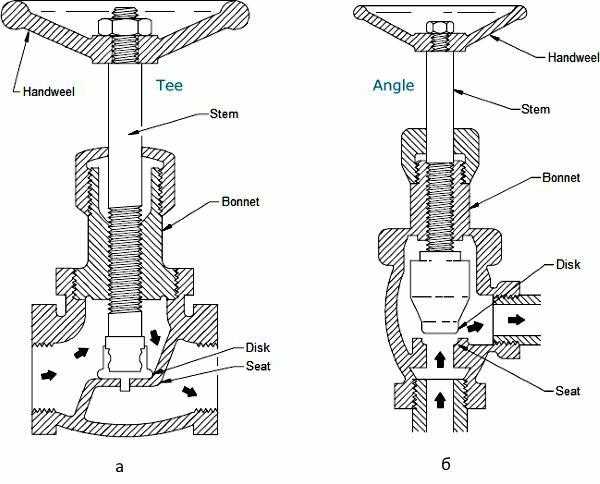

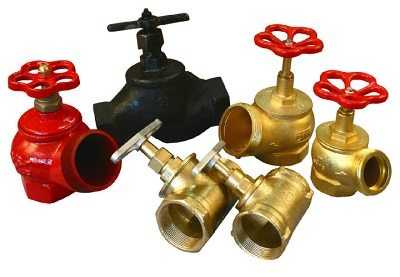

Угловые вентили

Для перпендикулярного изменения направления передачи жидкости с возможностями перекрытия и регулировки применяется угловой вентиль водопроводный (чертеж ниже: а - проходной; б - угловой).

Перпендикулярное расположение входного и выходного патрубков определяет назначение вентиля для трубопроводов, изменяющих направление на 90о. Принцип его работы тот же самый, что и у проходного. Ход затвора производится соосно с входным патрубком.

Сфера применения угловых вентилей:

  1. При подводе труб к отопительному радиатору, когда его перекрывает или регулирует расход теплоносителя вентиль водопроводный (фото см. ниже). Модели из высокотемпературного полипропилена удобнее и дешевле латунных при соединении с пластиковыми трубами.
  2. Предотвращение вибрации и раскачки трубопроводов.
  3. Снижение скорости потока жидкости без высокочастотного шума.
  4. В противопожарных водопроводах при эксплуатации в любых положениях.
  5. Упрощение монтажа труб за счет снижения расхода фурнитуры.

Устройство и принцип действия шарового вентиля

Основным рабочим органом вентиля является шар со сквозным отверстием. При положении ручки вдоль трубы кран открыт. Если ее повернуть перпендикулярно трубе, он закроется. Отверстие в шаре может быть круглым, квадратным, в виде трапеции или овала. В вентилях небольшого диаметра кран выполнен плавающим, а для крупногабаритных устройств его делают на специальных опорах. Высокая герметичность затвора обеспечивается эластичным уплотнителем. Это позволяет устанавливать данный тип моделей на газопроводах.

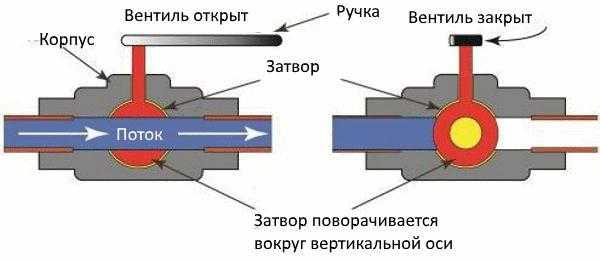

Вентиль водопроводный шаровый работает в двух крайних положениях при повороте на 90о, когда он полностью открыт или закрыт. Попытка регулирования расхода приведет к быстрому износу уплотнения.

Шаровые вентили имеют более широкие возможности присоединения патрубков при монтаже систем водоснабжения:

  • проходные;
  • угловые;
  • с тремя и более отводами с целью перенаправления транспортируемых потоков.

Соединения с трубами делаются штуцерными, фланцевыми и приварными. Последний вариант позволяет стационарно установить вентиль водопроводный в систему.

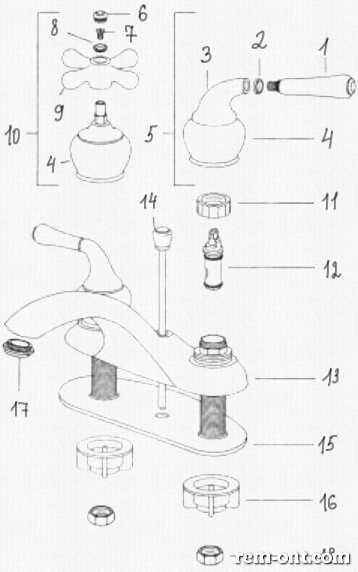

Вентили-смесители для душа

Устройство выполняется однорычажным шаровым или в виде двух клапанных вентилей. В комплект входят сменная душевая головка с присоединенным гибким шлангом и изливом в ванну. Смеситель выполняют скрытым, выводя наружу только вентили управления температурой воды.

Классическим вариантом является двухвентильный аксессуар с ручной настройкой температуры. Холодная и горячая вода смешиваются в специальной камере, а затем поступают в шланг душа или на излив. Основными элементами прибора являются две кран-буксы со сменными прокладками.

Становится популярным однорычажное устройство с удобной регулировкой воды. Основным элементом смесителя является сменный картридж. При выходе из строя он легко снимается и заменяется новым.

Со встроенным термостатом упрощается регулировка. Он настраивается предварительно, что гарантирует выход воды с заданной температурой. Для этого в корпусе находится термостатический элемент, распределяющий потоки. Единственным недостатком таких моделей является высокая цена.

Монтаж

Вентили небольшого диаметра устанавливаются на резьбу (до 60 мм). На трубе имеется сгон, соединение уплотняется пенькой или фторопластовой пленкой. Намотка производится в направлении закручивания резьбы. За счет этого создается плотное соединение, способное выдержать высокое давление.

Труба большого диаметра соединяется фланцем с шайбой прямоточного или углового вентиля через уплотнительную прокладку. Стягивание их между собой производится болтами с гайками. Соединение фланца с трубой осуществляется посредством дуговой сварки.

Вентиль водопроводный: ремонт

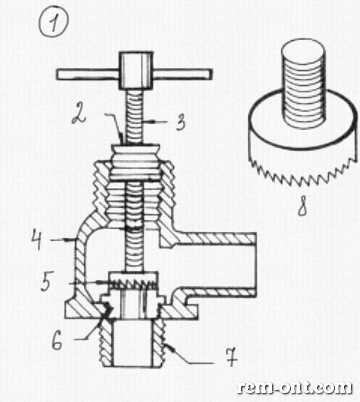

При повреждении запорного элемента вентиля его заменяют аналогичным неизношенным или новым узлом. Для этого участок трубопровода освобождают от жидкости, перекрывая его с обеих сторон. Затем производится демонтаж запорного элемента клапанного типа. Шаровый вентиль снимается полностью рожковыми или разводными ключами. На фланцах гайки скручивают параллельно и постепенно - по 3-4 витка на каждой.

Сначала следует проверить исправность уплотнителей, которые заменяют при износе. Протечки большей частью происходят по причине деформации прокладок и при срыве резьбы при неправильной установке. Затем производится осмотр корпуса и седла. При отсутствии трещин узел собирается снова. Корпус ремонту не подлежит, если на нем появятся механические повреждения. Прирастание к трубопроводу требует его обрезки и необходимости проведения в дальнейшем сварочных работ.

В этом случае придется устанавливать вентиль водопроводный новый или отремонтированный. Неподготовленному человеку браться за сложный ремонт не стоит из-за незнания его особенностей.

Запорная арматура создает дополнительное сопротивление, поэтому в местах соединений могут образоваться засоры. Снимать вентили не всегда следует. Порой достаточно просто промыть трубопроводы, открыв все краны.

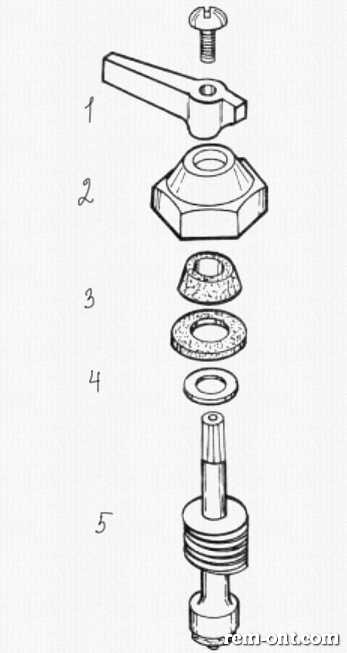

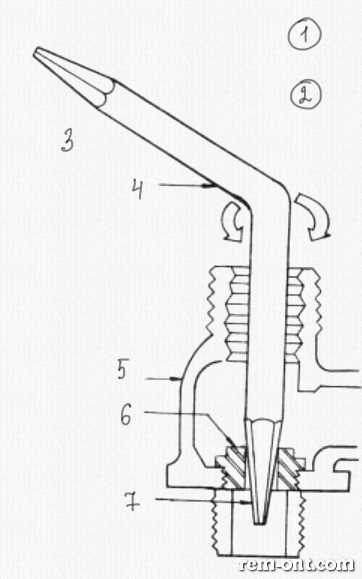

Замену сальника можно сделать аккуратно своими руками. Для этого надо перекрыть подачу воды со стояка, разобрать запорный механизм, заменить прокладки и смазать подвижные части.

Заключение

Вентиль водопроводный отличается простотой эксплуатации и не требует особого обслуживания. Каждую модель следует применять по целевому назначению. Простой ремонт вентиля можно производить своими руками, если действовать аккуратно и правильно.

fb.ru

Электромагнитный клапан взамен крана

В современных системах водоподготовки и водоснабжения важную функцию выполняет устройство, регулирующее потоки жидкости – электромагнитный клапан. Этот прибор получил широкое применение на производстве и в сложных технологических процессах, но сегодня все чаще используется и в быту.

В общем виде электромагнитный клапан состоит из корпуса, электрического магнита (соленоида) и поршня или диска, который регулирует поток жидкой среды. Важнейшей особенностью электромагнитного клапана является то, что он управляется дистанционно и без участия человека.

Типы электромагнитного клапана и принципы работы

По начальному рабочему положению электромагнитные клапаны делятся на 2 основных типа:

  • Нормально закрытые (НЗ)
  • Нормально открытые (НО)

Разница между этими двумя видами устройств состоит в том, что «НЗ» клапаны в исходном состоянии закрыты, а «НО» устройства - открыты.

«Сердцем» электромагнитного клапана является катушка, на которую подается электрический ток. Принцип действия этого устройства зависит от его типа. Так, при подаче напряжения на катушку нормально закрытого клапана создается магнитное поле, поршень приходит в движение и открывает пилотное отверстие для перекачки жидкости. Если на катушке напряжение отсутствует, то пружина прижимает тарелку клапана к пилотному отверстию, и поток воды останавливается. Клапан нормально открытого типа действует с точностью до наоборот – при подаче электрического напряжения он меняет состояние от открытого (исходного) к закрытому. Для работы клапанов обоего типа электроток на катушку должен подаваться долговременно.

Стоит добавить, что сегодня нередко применяются так называемые бистабильные (импульсные) клапаны, которые переключаются с открытого положения на закрытое при подаче на катушку короткого импульса. Ключевой особенностью бистабильных клапанов становится то, что для удержания закрытого или открытого положения не требуется непрерывная подача напряжения.

Кроме разделения по исходному состоянию, различают типы клапанов по принципу работы. Например, приборы прямого действия срабатывают при нулевом перепаде давления, то есть под воздействием магнитного поля катушки, а устройства непрямого действия начинают работу при минимальном перепаде давления между входным и выходным патрубком.

Сферы использования электромагнитного клапана

Эти устройства находят свое практическое применения в различных областях, среди которых:

  • Водоснабжение, гидротехника. Электромагнитные клапаны устанавливаются на трубопроводах, накопительных и сливных ёмкостях, котельном и расширительном оборудовании.
  • Пожаротушение. В этом случае, как правило, используются клапаны нормально закрытого типа.
  • Защита от протечек на производствах и в быту. В этой сложной системе клапан перекрывает воду при срабатывании специального датчика, контролирующего протечки.
  • Поливные системы.

Главным недостатком применения электромагнитных клапанов является их энергозависимость – при отсутствии напряжения системы, в которых установлены эти устройства, не смогут функционировать. Среди других недостатков можно назвать большие эксплуатационные расходы и высокую стоимость. Впрочем, большинство недостатков компенсируются преимуществами электромагнитных клапанов. Среди них - надежность, быстродействие и долговечность. Первые два качества обусловлены тем, что эти устройства изначально разрабатывались для применения в промышленности и на различных производствах, где требуется постоянная подача жидких или газообразных сред, а цена ошибки слишком высока. Сегодня эти качества электромагнитных клапанов можно оценить и в быту. Что касается срока службы, то здесь определяющим фактором является качество материалов, из которых изготовлены клапаны. В их производстве используются чугун, латунь, нержавеющая сталь, а также полимеры, отличающиеся высокой прочностью и долговечностью.

Таким образом, электромагнитный клапан имеет важные преимущества перед традиционными кранами и задвижками. Главные из них заключаются в его надежности и оптимизации расхода воды в поливочных и противопожарных системах, посудомоечных и стиральных агрегатах, в аквариумистике и создании системы «умный дом», в оборудовании защиты от протечек и для пополнения котлов и радиаторов отопительной системы.

ООО "Фильтр-НН" предлагает большой ассортимент электромагнитных клапанов различных диаметров (от 1/4" до 3"), материалов исполнения (латунные, нержавеющие) и типов, от бюджетных китайских до сверхнадежных европейских брэндов. Более подробную информацию о продукции вы можете получить в соответствующем разделе сайта.

filter-nn.ru

видео-инструкция по монтажу своими руками, устройство радиаторного прямого клапана, арматура, фото и цена

Установка батареи заключается не только в том, чтобы просто закрепить радиатор на стене и подключить к нему подающий и обратный трубопровод. Нужно также установить необходимую запорную арматуру, в частности запорные краны, да и терморегулятор лишним не будет.

Это повысит гибкость работы отопительной системы.

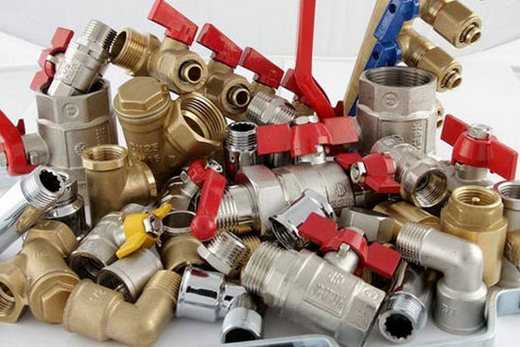

Запорные краны разных размеров

Зачем нужна запорно-регулирующая арматура при установке батареи

Вообще в эту категорию устройств стоит отнести не только краны различных типов, но и различные заслонки, задвижки. А запорная арматура для радиаторов отопления включает еще и заглушки, которые устанавливаются на отверстия в боковой части батареи.

При установке батареи желательно использовать:

  • пару шаровых кранов – они пригодятся для того, чтобы быстро прекратить поступление теплоносителя в батарею. Для этого устраивается байпас, а запорная арматура устанавливаются на подающую и обратную трубу;

Байпас повысит надежность отопительной системы

  • при подключении радиатора к системе может использоваться специальный запорный кран, в котором предусмотрена возможность быстро спустить воду.

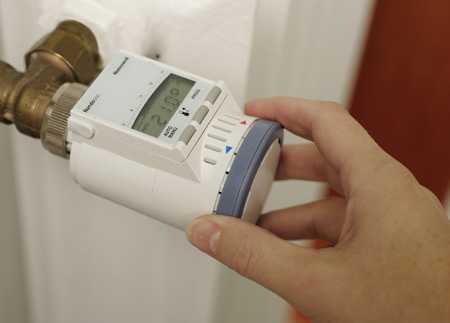

Из регулирующий устройств полезным будет автоматический терморегулятор, он позволит изменять теплоотдачу каждой батареи в отдельности. Благодаря этому можно будет сэкономить на отоплении, да и в доме будет комфортнее.

Обратите внимание!. К самому радиатору подключается терморегулятор, далее идет запорный кран, затем – трубка байпаса. Только при такой последовательности работать система будет нормально.

Подробная характеристика запорной арматуры

Нормальная работа системы отопления во многом зависит от правильного выбора типа крана для конкретной задачи. Так что имеет смысл подробнее рассмотреть виды запорной арматуры и область ее применения.

Шаровые краны

Шаровый запорный клапан для радиатора отопления называется так потому, что запорная часть его имеет форму шара с отверстием посередине. А принцип его работы заключается в том, что одним поворотом рукоятки перекрывается подача воды по трубе.

Это очень полезно, например, при порыве батареи отключить подачу воды можно почти мгновенно, если бы для той же цели использовалось винтовое устройства, то времени пришлось бы потратить намного больше.

Видна шаровая заслонка с отверстием

Помимо шаровых в продаже можно найти аналоги с конусной либо цилиндрической запорной частью (такие использовались в русских самоварах). Но по эксплуатационным показателям именно шаровые находятся вне конкуренции. Конусные, например, отличаются повышенным износом.

Что же касается выбора шарового запорного крана, то учесть нужно его габариты и тип металла, из которого он изготовлен (нужно, чтобы вместе с металлом радиатора он не образовывал гальваническую пару).

Также внимание обратить нужно на размер отверстия в запорной части:

  • полнопроходные – в них диаметр отверстия в точности соответствует внутреннему диаметру самой трубы. Благодаря этому после установки в открытом состоянии он не снижает объем воды, поступающей в батарею;

В полнопроходной модели отверстие в шаре равно диаметру трубы



  • стандартные – в них диаметр отверстия примерно на 20% меньше, чем внутренний диаметр трубы. При использовании такой модели получим снижение теплоотдачи радиатора на 10-15%;
  • неполнопроходные – за счет малого отверстия в шаре расход жидкости снижается примерно вдвое.

Обратите внимание! Учитывая это, для установки перед батареей следует применять только полнопроходные запорные устройства.

Что касается того, как выглядит устройство запорного клапана для радиатора, то в разрезе будет виден металлический шар и прокладка, которая обеспечивает герметичность в закрытом состоянии. Сравнительно недавно на рынке появились полимерные запорные краны, они подойдут для установки на любой радиатора вне зависимости от того, из какого материала он изготовлен.

Устройство шарового крана



Обратите внимание! Модели с корпусом из пластика по прочности совсем немного уступают металлическим. Но вот толщины из больше, это нужно учитывать при выборе.

Более традиционными можно считать металлические краны. Обычно используется либо латунь, либо сплавы с ее участием, так что проблем с сочетанием металлов быть не должно.

Рабочих положения у него всего лишь 2, поэтому он и относится к классу «запорная арматура». В продаже можно найти и 3-ходовые краны, их также можно использовать при подключении радиаторов. Все отличие заключается в том, что рабочих положения 3, и поток воды может направляться в одном из двух направлений.

Трехходовой кран несколько сложнее, чем обычный

Цена таких устройств невелика, а учитывая гибкость работы отопительной системы, дополнительные расходы оправданы.

Запорный клапан

Подобная категория устройств может применяться для подключению радиаторов отопления (в 2-трубной отопительной системе). Благодаря своей конструкции клапаны, как и шаровые краны позволяют быстро перекрывать поступление воды в батарею, при этом работу отопительной системы прерывать не нужно. Также они могут использоваться для удобного слива воды из отопительного прибора или заполнения его жидкостью.

Простой запорный клапан

Обратите внимание! Радиаторный прямой запорный клапан в базовой комплектации не предусматривает установку дренажного крана. Но полезное дополнение всегда можно приобрести отдельно.

Что касается целесообразности покупки, то с технической точки зрения нет никакой разницы ставить на обратку шаровый кран либо выбрать все-таки запорный клапан. Если на подающей трубе стоит хотя бы простенький терморегулятор, то оба варианта будут работать одинаково.

Но отличия в конструкции шарового крана и запорного клапана все же есть. Первый может находиться только в открытом/закрытом положении, а вот клапан под шестигранник может регулировать расход теплоносителя.

Схема спуска воды из радиатора

Существенные отличия есть во внешнем виде. Шаровые краны выпускаются с хорошо заметной красной «бабочкой», а вот радиаторный запорный клапан выглядит намного лучше.

На нем нет вентиля для поворота, так что он не будет сильно выделяться на фоне труб и самой батареи. Стоимость его повыше, чем у шарового крана, но учитывая, что система отопления делается не на 1 год, можно и потратиться.

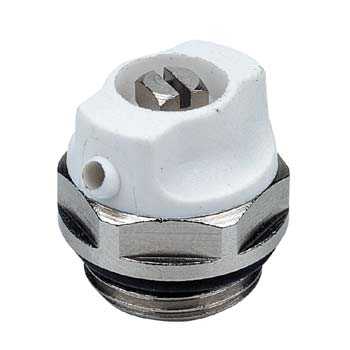

Дренажный клапан, использующийся для слива воды из радиатора, устанавливается на запорный клапан. При повороте его специальной рукояткой подача воды в радиатор перекрывается.

Установка запорного крана

Весь процесс занимает всего несколько минут, выполнить все работы можно своими руками, без помощи специалистов. Нужно только не торопиться, например, небольшой перекос при установке крана на трубу может обернуться серьезной протечкой в отопительный сезон.

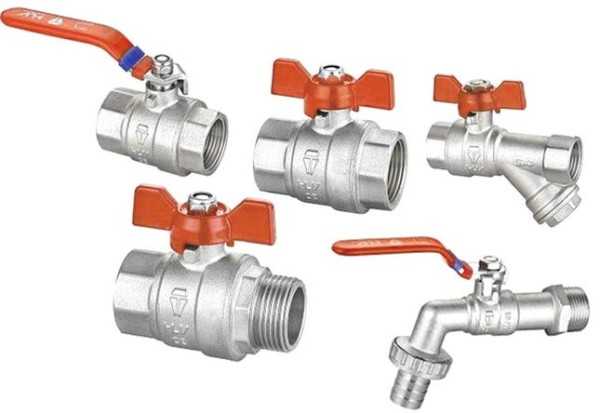

Производители выпускаются запорную арматуру с несколькими типами соединений. В продаже можно найти краны для сварного соединения, фланцевого, муфтового. Неразъемный тип стыка нельзя порекомендовать ввиду сложностей с ремонтом в будущем, фланцевый тип стыка используется только на промпредприятиях, а в быту предпочтение отдают разъемным соединениям.

На фото – пример комбинации наружной и внутренней резьбы

Чаще всего применяют краны с накидной гайкой или американкой, герметичность обеспечивается высокая, а трудоемкость минимальная.

При этом больше внимания нужно на подготовительном этапе:

  • нужно определиться с типом резьбы. Краны могут быть как муфтовыми, так и с наружной резьбой или комбинированными, выбирать нужно исходя из типа резьбы на трубе;
  • тип ручки также играет значение. Если труба идет близко к стене, то нужно выбирать только вариант с бабочкой, длинная рукоятка просто будет упираться в стенку.

Выбрать подходящий вариант не составит труда

Инструкция по установке состоит из нескольких действий:

  • выбирается место установки крана;
  • проверяется ход рукоятки;
  • далее выполняется резьбовое соединение. Обязательным является использования подмотки для дополнительной герметичности соединения;

ФУМ лента гарантирует надежность резьбового соединения

Обратите внимание! Допускается на горизонтальной трубе отклонять рукоятку от вертикали на 45ᵒ. Так что стык можно не докручивать до конца, а немного отвернуть кран в сторону, чтобы удобнее было им пользоваться.

  • завершающий этап – проверка стыка на предмет протечек.

Подведение итогов

Несмотря на то, что радиатор отопления, в принципе, предмет самодостаточный, забывать о запорно-регулирующей арматуре нежелательно. Использование простейших шаровых кранов и клапанов позволит сделать работу системы отопления более гибкой и гарантирует комфорт в доме на протяжении всего отопительного сезона.

На видео в этой статье показан процесс установки шарового крана.

gidroguru.com

видео-инструкция по выбору своими руками, особенности шаровых изделий, чем отличаются, какой лучше, цена, фото

Запорная арматура используется практически во всех сферах жизни, и в любом доме можно встретить различные узлы для перекрытия и регулировки потока. Вопрос, какой кран лучше – шаровый или вентильный, уже больше десятилетия вызывает споры у специалистов. В данной статье мы рассмотрим основные особенности вентильных конструкций и разберемся, в чем их главное отличие от других вариантов.

На фото: вентили уже много десятилетий верой и правдой служат как в промышленном, так и в частном секторе

Основные виды запорной арматуры

Для начала рассмотрим, какие виды систем бывают и каковы их основные достоинства:

ЗадвижкиОчень распространенный вариант, который больше всего используется на трубопроводах больших диаметров, так как обеспечивает высокую надежность и простоту эксплуатации. Запирающий элемент может располагаться в двух положениях: открыто и закрыто, запорный элемент двигается перпендикулярно оси движения потока. Самыми распространенными видами задвижек являются клиновые, шиберные и параллельные
КраныОни могут быть двух основных видов: шаровые и дисковые. Дисковые конструкции по-другому называют затворами, они представляют собой задвижку, ось которой расположена посередине трубы, поворот рукоятки закрывает трубопровод, для обеспечения надежности в конструкции может присутствовать фиксатор.Шаровый кран имеет следующие особенности: основной запорный элемент – полый шар, при повороте которого на 90 градусов поток перекрывается
ВентилиЭтот вариант используется практически повсеместно и представляет собой систему, в которой на оси устройства располагается клапан с прокладкой. Его перемещение вверх-вниз позволяет не только перекрывать поток целиком, но и регулировать его интенсивность, эта особенность является наиболее важной, поэтому вентили и пользуются таким высоким спросом

Дисковый кран может применяться только для открытия-закрытия системы

Конструктивные особенности

Многие не понимают, чем кран отличается от вентиля, поэтому данному вопросу следует уделить отдельное внимание, мы рассмотрим основные конструктивные и эксплуатационные различия, а также затронем преимущества и недостатки каждого из элементов. (См. также статью Как выбрать смеситель для раковины: оосбенности.)

Сравнительный анализ вентиля и крана

Рассмотрим самые важные нюансы в виде сравнения:

  • Вентиль предназначен для перекрытия потока рабочей среды и регулировки его интенсивности, в то время как кран может использоваться только в положениях открыто-закрыто. Любые регулировки с помощью крана не только неудобны, но и нежелательны – конструкция очень быстро изнашивается и выходит из строя. То есть, главное отличие вентиля от крана в функциональном смысле – возможность регулировки.

Так устроен вентиль – открытие и закрытие осуществляется по направлению движения рабочей среды, а не перпендикулярно ей

  • Вентиль и кран могут выполнять одинаковые функции, но схема их работы различна. Если в кране диск или шар движется на оси перпендикулярно проходящему потоку воды, то в вентиле клапан перемещается вдоль оси движения рабочей среды. Если кран можно закрыть за пол-оборота, что можно считать достоинством, то вентиль потребует 5-6 оборотов, что не очень удобно в случае частого использования.

Совет!
Отличить вентиль от крана очень просто, даже если вы ничего не понимаете в данных типах устройств.
В кране главным органом управления является рычаг или небольшой флажок-бабочка, в то время как в вентиле за управление отвечает ручка в форме ромба либо в виде нескольких колец.

Ручки у вентилей сделаны так, чтобы их было удобно крутить

  • Главным преимуществом кранов является их простота, ведь пользоваться ими очень легко. Но если изделие применяется редко, то диск или шаровый затвор покрываются известковым налетом и со временем прикипают к корпусу, что делает их закрытие или открытие невозможным. В этом случае единственным решением является замена узла целиком, что не очень желательно, так как его цена довольно высока.

При редком использовании шар прикипает, и кран приходит в негодность

  • Выбирая между вариантами вентиль или шаровый кран, необходимо отметить один очень важный нюанс – первый вариант можно починить своими руками, в то время как второй ремонту не подлежит. Но стоит отметить и тот факт, что вентили имеют меньший ресурс, поэтому время от времени потребуется замена расходных материалов.

На что следует обратить внимание при выборе вентиля

Чтобы не приобрести низкокачественное изделие, которое быстро выйдет из строя, надо помнить несколько простых рекомендаций:

  • Важно знать размер нужных узлов, у сантехников они обозначаются 1 2, 3 4 и так далее. Вам же нужно измерить диаметр трубы, и продавец подберет требуемый, надеяться на глазомер не стоит, так как ошибиться можно очень легко.
  • Идеальный вариант – приобретение устройств известных производителей, качество которых известно широкому кругу пользователей. Необходимую информацию можно почерпнуть из консультаций со специалистами, а также на специализированных ресурсах в сети интернет. (См. также статью Как установить раковину: особенности.)

Совет!
На все изделия у продавца должен иметься сертификат качества, идеально, если они соответствуют нормам ГОСТ, это гарантирует их хорошую работу.

  • Внешне конструкция должна выглядеть аккуратно: покрытие должно быть равномерным, изнутри поверхность не должна иметь наплывов и швов. Любые изъяны свидетельствуют о невысоком качестве.
  • Вес добротных кранов весьма большой, это подтверждает толщину стенок и качество используемого сырья.

Латунь – отличный материал для изготовления вентилей

Вывод

Надеемся, данный обзор поможет вам подобрать оптимальный вариант конструкции для той или иной ситуации и послужит как своеобразная инструкция. Видео в этой статье поможет лучше понять некоторые из рассмотренных вопросов.

gidroguru.com

Кран и вентиль: в чем отличие?

Кран и вентиль: в чем отличие. Каждый трубопровод необходимо снабдить подходящей в том или ином случае арматурой. Она предназначается для того, чтобы открывать поток либо же перекрывать его, осуществлять контроль над температурой жидкости, над тем, как она расходуется. А потому арматура бывает разной по назначению. Кран и вентиль – это один и тот же вид арматуры. Однако в чем же их отличие друг от друга?

Кран и вентиль

Кран представляет собой приводную арматуру. В ней специальный затворный орган совершает вращение вокруг своей оси, которая размещается перпендикулярно тому направлению, по которому движется поток жидкости. Есть два элемента, составляющих основу кран – это статичный корпус, а также подвижная пробка.

Вентиль также представляет собой приводную арматуру. Только в случае с вентилем затворный орган перемещается по направлению потока, как бы «усаживаясь» на седло. Предназначается эта арматура для того чтобы открывать, закрывать поток жидкости, а также регулировать его.

Различаются эти два вида приводной арматуры тем, что при помощи крана невозможно осуществлять регулировку напора потока, а при помощи вентиля – возможно. У крана может быть лишь два положения – «открыто» либо же «закрыто». При помощи вентиля же рабочий поток возможно отрегулировать. Заказать арматуру и ознакомится с полным списком продукции можно на сайте компании:  avk официальный сайт россия

Краны и вентили отличаются самой своей конструкцией. Основным краном, который используется сегодня, является шаровый кран. В нем диаметр отверстия меняется тогда, когда поворачивается шар. У вентилей же есть грундбукс – особого вида втулка. С ее помощью кран поднимается либо опускается. При этом отверстие, которое находится в седле, открывается либо же закрывается.

Характеристика разных видов запорной арматуры


Для этих целей служат задвижка, кран, вентиль, клапан, а также иные запирающие механизмы. Бытовая сантехника не обходится без подобных механизмов, но мало кто понимает, чем отличается кран от задвижки. Без этого просто невозможно подключить бытовую технику, устранить течь, перекрыть газ или поменять смеситель. Сантехника окружает нас сплошь и рядом, а запорная арматура – неотъемлемая ее часть.

Запорная арматура применяется при обустройсве газопроводных и канализационных систем. Ее можно увидеть на трубопроводах как общего назначения, так и промышленного типа, промышленных трубопроводах с особыми условиями работы, сантехнических трубопроводах и на многих других. Они предназначены для того, чтобы перекрывать любые водные либо газовые потоки.
Для этих целей служат задвижка, кран, вентиль, клапан, а также иные запирающие механизмы. Бытовая сантехника не обходится без подобных механизмов, но мало кто понимает, чем отличается кран от задвижки. Без этого просто невозможно подключить бытовую технику, устранить течь, перекрыть газ или поменять смеситель. Сантехника окружает нас сплошь и рядом, а запорная арматура – неотъемлемая ее часть.

На самом деле она имеет существенные различия как конструктивные, так и эксплуатационные, хотя любое конструктивное решение этого вида арматуры всегда работает в двух положениях: закрыто и открыто.

Но, исходя из их функциональных характеристик и области применения, выбирается тот или иной вид устройства. Для правильного выбора следует знать, чем может отличаться принцип их работы, и какую функцию каждый из них выполняет.

Итак, подводя итоги, можно отметить, что кран может находиться исключительно в 2-х положениях. Вентиль же может регулировать поток жидкости или газа. Визуально это отличие заключается в следующем: если арматура имеет обычную ручку, которая прикрепляется к штоку – то это кран; если у арматуры к штоку прикрепляется некий «барашек» – то это вентиль.

jmsi.ru

регулировочные, полипропиленовые, шаровые, какие лучше, видео и фото

Если вы планируете самостоятельно заняться ремонтом труб или батарей, то разбираться в том, какие краны ставить на радиаторы отопления, нужно обязательно. Наличие правильно подобранной и эффективно работающей запорной арматуры дает возможность не только отсоединять отопительные приборы для ремонта и профилактики, но и регулировать количество теплоносителя, поступающего в батареи.

В нашей статье мы расскажем о том, какие краны можно монтировать, а также охарактеризуем их ключевые особенности.

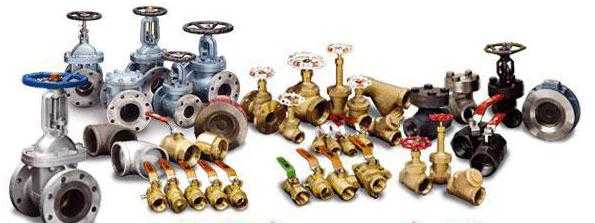

Для управления работой отопительной системы используются самые разные вентили и клапаны

Запорные устройства

Шаровые

Краны, используемые для установки в систему обогрева помещения, следует условно разделить на две группы – запорные и регулирующие. Деление это во многом условно, поскольку и запорная арматура позволяет регулировать движение теплоносителя. Естественно, в этом случае точность регулировки получается довольно низкой, однако отсечь батарею от источника воды можно.

Схема шаровой конструкции

Самой простой и часто используемой разновидностью кранов являются шаровые:

  • Шаровой кран предназначен для отключения радиатора. Его конструкция позволяет устанавливать устройство либо в открытое, либо в закрытое положение, так что регулировка осуществляется довольно по принципу «есть тепло – нет тепла».

Шаровые краны для радиаторов отопления обеспечивают двухпозиционную регулировку

Обратите внимание!
В принципе, можно зафиксировать вентиль и в промежуточном положении, но тогда скорость его износа возрастет многократно за счет трения взвешенных в воде частиц о запорный элемент.
Так что лучше этого не делать без крайней необходимости.

  • Блокировка потока теплоносителя осуществляется за счет движения металлического шара с отверстием, соосным трубному просвету. При повороте рукоятки крана в действие приходит шток, который проворачивает сферу внутри корпуса, совмещая отверстие в ней с просветом трубы.
  • Как правило, детали кранов производятся из стали, бронзы или латуни. За герметизацию соединений и запорной части отвечают фторопластовые прокладки, которые при необходимости можно заменить своими руками.
  • Присоединение к радиатору осуществляется либо с помощью обычной гайки, либо с помощью «американки».

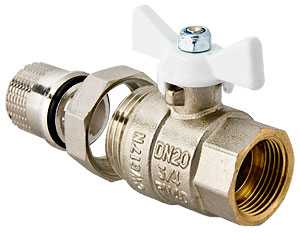

Шаровая конструкция с американкой

Конусные

В отличие от шаровых кранов, конусные вентили дают возможность регулировать поток теплоносителя более плавно. Это обеспечивается особенностями их конструкции:

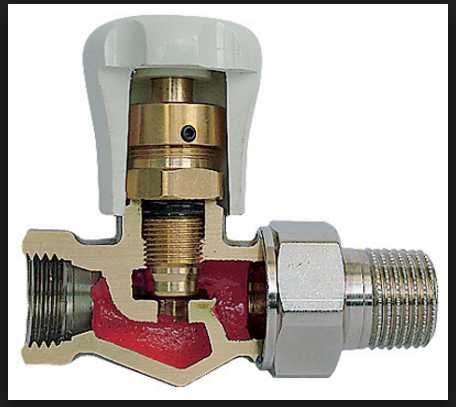

Устройство в разрезе

  • Запорным элементом выступает конусный шток, на поверхность которого наносится резьба.
  • Когда мы вращаем маховик, шток двигается по резьбе, смещаясь в вертикальной плоскости.
  • В крайнем нижнем положении просвет трубы полностью перекрывается. Герметичность перекрытия обеспечивается эластичными прокладками, которые надеваются на кольцевые канавки штока.
  • Поднимая запорную часть, мы приоткрываем просвет, и теплоноситель начинает поступать в радиатор.

Обратите внимание!
Регулировать микроклимат в помещении можно лишь приблизительно, уменьшая или увеличивая количество горячей воды в каждой батарее.

Модель в полипропиленовом корпусе

На практике чаще всего используются бронзовые или латунные конусные краны для радиаторов отопления: полипропиленом комплектуются только системы, часть труб в которых тоже сделана из пластика. Это объясняется сравнительно небольшой прочностью и износостойкостью полимеров по сравнению с сантехническими сплавами.

С другой стороны, полипропиленовые краны для радиаторов отопления стоят несколько дешевле, потому в условиях дефицита бюджета их вполне можно использовать.

Кран Маевского

При заливке теплоносителя в систему отопления внутрь вместе с водой или антифризом попадает и воздух.

Для его удаления используются специальные устройства – так называемые краны Маевского:

Устройство для выпуска воздуха

  • Конструкция такого изделия достаточно проста: его основу составляет запорный шток, установленный в корпусе с резьбой под радиаторную пробку.
  • Шток приводится в движение либо отверткой, либо специальным ключом, открывая просвет трубы в седловине.

Обратите внимание!
Если есть возможность, покупайте вентили под отвертку, поскольку ключ вы будете регулярно терять, что и неудивительно – пользоваться им придется один-два раза в год.

  • Нужно иметь в виду, что пропускная способность у такого крана невелика, так что, например, на расширительный бак его ставить не стоит: стравливать лишний воздух придется около часа. В такой ситуации больше подойдет обычный вентиль или водоразборный кран, установленный изливом вверх.

Фото установленного клапана

Регулировочные вентили

Принцип действия

Регулировочный кран на радиатор отопления – это устройство, которое позволяет автоматически управлять движением теплоносителя.

Конструкция таких изделий достаточно сложна, но и работают они куда эффективнее вентилей для ручной регулировки:

  • За восприятие наружной температуры отвечает сильфон – емкость, заполненная жидкостью или газом. При повышении температуры сильфон расширяется, оказывая воздействие на регулировочный узел.

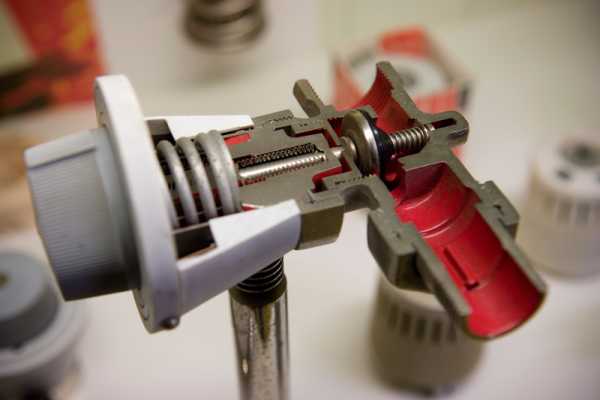

Конструкция термоголовки

Обратите внимание!
Цена жидкостных и газонаполненных устройств примерно одинакова, а вот особенности работы отличаются.
Так, газовые модели быстрее реагируют на изменение температуры, а жидкостные – точнее передают воздействие на поток теплоносителя.

  • Расширенный сильфон давит на шток клапана, тот опускается и постепенно перекрывает седловину крана, по которой горячая вода поступает в батарею.
  • При охлаждении наблюдается обратная ситуация: шток поднимается, и просвет седловины расширяется.

Степень изначального сжатия сильфона мы задаем самостоятельно, либо устанавливая нужное нам значение температуры на цифровом дисплее, либо вращая рукоятку механической настройки. Также возможно соединение термоклапана с внешними датчиками — в этом случае движением штока управляет не сильфон, а сервопривод под действием электрической или гидравлической системы.

Установка терморегуляционного крана

В среде специалистов вопрос о том, нужно ли ставить краны на радиаторы отопления, практически не обсуждается. Даже монтаж простого шарового вентиля обеспечивает ряд преимуществ, а наличие качественного терморегулятора — и подавно. Однако инструкция советует при установке подобных устройств соблюдать ряд правил:

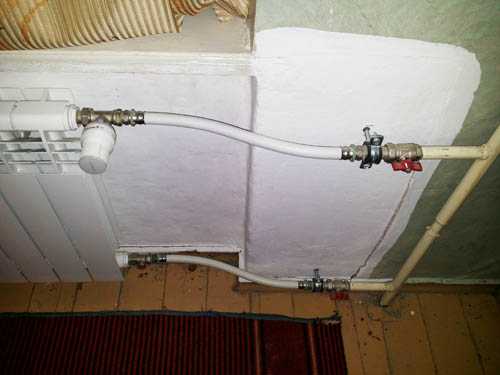

Пример правильной установки изделия

  • Во-первых, нужно выбрать подходящую модификацию вентиля. Для систем с одной трубой используем изделия типа RTD-G, для двухтрубных — RTD-N.
  • Во-вторых, перед тем как ставить краны на радиаторы отопления, проверяем направление движения теплоносителя (указывается на корпусе стрелочкой). Если перепутаем, то устройство будет работать как угодно, только не так, как нам нужно.
  • В-третьих, располагаем терморегуляционную головку перпендикулярно плоскости батареи, чтобы тепловой поток не влиял на ее работу.

Как регулировать радиаторы отопления кранами – тоже вопрос достаточно простой:

  • Установив вентиль на радиатор, проверяем герметичность и подаем теплоноситель в систему.
  • С помощью рукоятки или циферблата выставляем среднюю температуру.
  • Примерно через час корректируем настройку клапана по своим ощущениям и сверяясь с градусником в комнате.
  • Если необходимо, повторяем корректировку еще раз, однако обычно это не требуется.

Систему настраиваем путем вращения рукоятки

После этого вмешиваться в работу устройства обычно приходится не чаще раза в месяц — при резких изменениях внешней температуры.

Заключение

Однозначно сказать, какие краны для радиаторов отопления лучше, нельзя. Иногда бывает достаточно врезать в систему обычный шаровой вентиль, а иногда для обеспечения комфортного микроклимата на каждый радиатор нужно установить по термостатическому крану, регулирующему температуру в автоматическом режиме.

Более подробно ознакомиться с типами используемой арматуры и ее применением при обустройстве системы теплоснабжения вы сможете, если внимательно изучите видео в этой статье.

gidroguru.com

Ремонт крана на кухне и в ванной. Описание клапанов и стержней

Иногда, даже после замены прокладки вода все равно протекает. Такое происходит, если основа клапана, расположенная в кране, попросту износилась.

Основе можно придать былую форму с помощью зенковки. Рассмотрим, как это можно сделать.

Как восстановить клапан в кране

Схема процедуры показана далее.

Чтобы восстановить основу клапана, понадобится ручная цековка. Выньте стержень и вверните в корпус цековку. Вращайте его ручку по часовой стрелке, пока не коснетесь основы. Теперь достаточно сделать всего несколько оборотов. Выньте цековку, очистите основу от стружек и снова соберите кран.

  1. Чтобы сделать зенковку для изношенного седла клапана, ручку нужно вращать по часовой стрелке.
  2. Направляющая для центровки.
  3. Правило седла клапана.
  4. Корпус крана.
  5. Резец для зенковки.
  6. Основа клапана.
  7. Резьбовое соединение крана с трубой.
  8. Резец.

Процедура восстановления клапана в кране выглядит таким образом.

  1. Как обычно, перекрываем воду.
  2. Из крана вынимаем стержень.
  3. Вворачиваем в корпус крана цековку (разновидность зенковки; также известная, как «правило»). Размер резца зенковки должен подходить к крану и основе клапана.
  4. Закрутите ручку цековки так, чтобы резец коснулся основы. Теперь сделайте лишь несколько оборотов по часовой стрелке, чтобы сделать зенкование основы. Не переусердствуйте – оборотов нужно лишь несколько.
  5. Выньте цековку.
  6. Соберите кран.

Картридж (еще не вынутый) текущего крана на кухне.

Все готово. Проверьте, осталась ли утечка.

Меняем клапан в кране

О восстановлении основу с помощью зенковки мы говорили в предыдущей статье. Такая сложная процедура нужна не всегда – порой вместо восстановления, клапан достаточно поменять.

Вывернуть основу клапана можно с помощью специального ключа. С этим же ключом основа устанавливается на место.

Если основа клапана уже нельзя отремонтировать, настолько она старая, ее нужно поменять. Основа выворачивается специальным ключом, показанным на схеме. В зависимости от типа основы, используется квадратная либо гексагональная сторона ключа. Если основа плохо выворачивается, обработайте ее WD40 или любым другим аналогичным составом.

  1. Чтобы открутить основу клапана, вращайте ключ против часовой стрелки.
  2. При установке новой основы, ключ вращается по часовой стрелке.
  3. Торец с квадратным сечением.
  4. Ключ для основы клапана.
  5. Корпус клапана.
  6. Основа клапана.
  7. Конусный 6-гранный торец.

С чего начинается ремонт протекающего крана.

Для замены основы используются ключи различных типов. Вам нужно подобрать такой вариант ключа, который подойдет по размеру к основе. Ключ вставляется в основу клапана и вращается против часовой стрелки.

Затем, для установки новой основы оденьте ее на конец ключа, опустите в вентиль и медленно вращайте по часовой стрелке. Прежде чем навинчивать новую основу, не забудьте ее смазать каким-либо средством для резьбы, что упростит вашу работу.

Как починить течь из-за стержня крана

Нередко кран протекает не из-за резиновой прокладки либо основы клапана, а из-за стержня, который уже не столь плотно закручен, как ранее. Разумеется, его можно и нужно уплотнить.

В первую очередь, стержень необходимо осмотреть и выяснить, где именно происходит утечка. В некоторых кранах под фиксирующей гайкой находится сразу несколько уплотнительных прокладок, а в некоторых – такая прокладка только одна.

Если кран течет из-за стержня, то все дело в уплотнительной прокладке.

  1. Ручка.
  2. Уплотняющая гайка.
  3. Уплотнительная прокладка.
  4. Железная шайба.
  5. Шток.

Все изношенные прокладки нужно заменить. Иногда вместо них используются не прокладки, а специальная набивка. Для ее уплотнения можно использовать фиксатор, что имеет толщину около 2 мм. Старый фиксатор нужно удалить, после чего накрутите на стержень новый. Затем гайка закручивается, и фиксатор плотно закрывает стержень. Если течь продолжается – вам понадобится еще немножко фиксатора.

Принцип использования уплотнительных фиксаторов под гайкой показан далее.

В некоторых старых кранах под гайкой находится уплотнитель. Со временем он твердеет и перестает выполнять свою работу, поэтому его нужно заменить.

  1. Уплотняющая гайка.
  2. Уплотнитель на штоке.
  3. Шайба.
  4. Корпус вентиля.
  5. Основа клапана.

В определенных кранах для изоляции стержня используются несколько уплотняющих колец. Эти кольца также можно заменить. При этом важно, чтобы новые кольца были такого же размера, что и старые.

В более современных кранах стержень фиксируется уплотнительными кольцами. Если они износились, их нужно заменить.

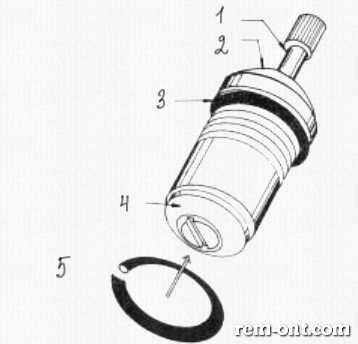

  1. Шток.
  2. Уплотнительная гайка для прижимания кольца.
  3. Уплотнительное кольцо.
  4. Шайба.
  5. Уплотнительное кольцо надевается на шток.

Видео ремонта крана на кухне

Что делать, если потек кран на кухне? Кухонный смеситель несложно отремонтировать своими руками.

Кран с патроном, который никогда не течет?

В последнее время все чаще на рынке представлены патронные краны, которые, как намекают их производители, не текут и не требуют ремонта. Чтобы разобраться в этом, рассмотрим устройство такого крана.

Производители уверяют – если кран с патроном потечет, то его ремонтируют бесплатно либо за мизерную плату. Звучит даже слишком хорошо… чтобы оказаться правдой.

Кран с патроном выглядит как обычный смеситель с двумя ручками.

Фото обычного крана с патроном.

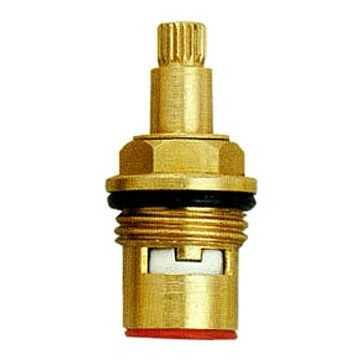

Такой патрон для крана используется чаще всего.

Различные типы патронов для современных кранов и смесителей.

А вот и схема такого смесителя в разобранном виде.

Схема смесителя для ванной с патроном и двумя ручками.

  1. Рычажная ручка.
  2. Декоративное кольцо.
  3. Колено.
  4. Декоративная накладка.
  5. Собранная рычажная ручка.
  6. Декоративный колпачок.
  7. Винт для крепления ручки.
  8. Декоративное кольцо.
  9. Крестообразная ручка.
  10. Собранная крестообразная ручка.
  11. Крепежная гайка для патрона.
  12. Патрон.
  13. Декоративная накладка.
  14. Подъемный рычаг переключения с головкой.
  15. Крепежная прокладка.
  16. Крепежная гайка.
  17. Аэратор.
  18. Контргайка.

Специальный инструмент (съемник), позволяющий вынуть картридж из крана.

Фото съемника картриджа крана.

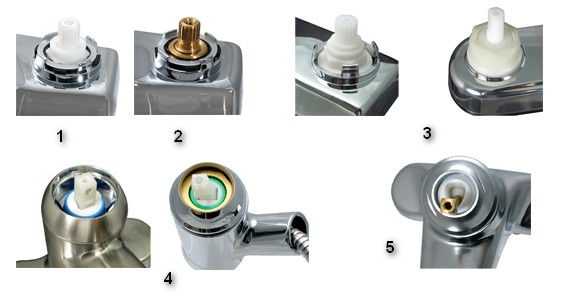

Как определить тип картриджа для вашего крана.

  1. Пластиковый.
  2. Медный.
  3. Поворотный.
  4. С керамическим диском.
  5. Для крана с одной ручкой.

У патрона есть два уплотнительных кольца, которые, кстати, иногда все-таки нужно менять, чтобы там не говорил производитель. Ничего вечного не бывает, сами понимаете.

Чтобы это сделать, достаточно легко снимается ручка, после чего отворачивается фиксирующая гайка и сам патрон вынимается. Уплотнительные кольца меняются элементарно. Достаточно открутить гайку и вынуть патрон.

Разумеется, новые уплотнительные кольца должны быть такого же размера, что и старые.

rem-ont.com

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
