Сравнение шарового крана и запорного клапана
Любой трубопровод не обходится без специальной арматуры. Она предназначена для открытия и закрытия потока рабочей среды(жидкости, газа, порошкообразных веществ). Также с ее помощью можно регулировать температуру , давление, расход. По назначению различают такие типы арматуры, как регулирующая, приводная, предохранительная и запорная. Все устройства также отличаются по конструкции. Рассмотрим и сравним шаровые краны с запорными клапанами.
Первым делом нужно дать четкое определение каждого из устройств. Краном называется приводная арматура с вращающимся перпендикулярно рабочей среде затворным элементом. Самый простой кран состоит из двух компонентов – корпус и движущаяся вокруг своей оси пробка. Запорный клапан – это тип арматуры, в котором запорный элемент движется в направлении рабочей среды, опускаясь при этом в седло. Он состоит из корпуса, шпинделя, бугельного узла и золотника.
На сегодняшний день и запорные клапаны, и шаровые краны практически универсальны и могут применяться в любых условиях.
Такие особенности напрямую зависят от конструкции устройств. Шаровые краны оборудованы сферическим запорным элементом, который при неполном повороте изменяет напор, а вентили оснащены грун-буксой, шток который выкручивается и закручивается. Таким образом, в последней системе клапан при подъеме или опускании перекрывает или открывает поток рабочей среды. Наиболее подходящим применением запорного клапана являются системы с ручным регулированием расхода. Но в сравнении с шаровым краном в нем происходят большие потери напора, а поток движется только в одном направлении, что приводит к обрыву золотника.
Наши специалисты могут помочь в подборе оборудования. Для этого необходимо отправить сообщение на эл. почту [email protected] Будем рады вашим комментариям, заказам через сайт и заявкам на почту!
Чем отличается вентиль от крана
Все трубопроводы снабжаются соответствующей арматурой. Ее назначение — открывать и перекрывать поток жидкости (газа), регулировать ее температуру, давление или расход, а также предохранять оборудование от нерасчетных режимов. В соответствии с назначением арматура бывает запорной, регулирующей, предохранительной, приводной и др. К какому же типу арматуры относятся краны и вентили, и в чем состоит их различие?
Определение
Кран — тип трубопроводной приводной арматуры, в котором затворный орган вращается вокруг своей собственной оси, размещенной перпендикулярно направлению потока.
Обычный кран состоит из двух главных элементов: неподвижного корпуса и вращающейся пробки.

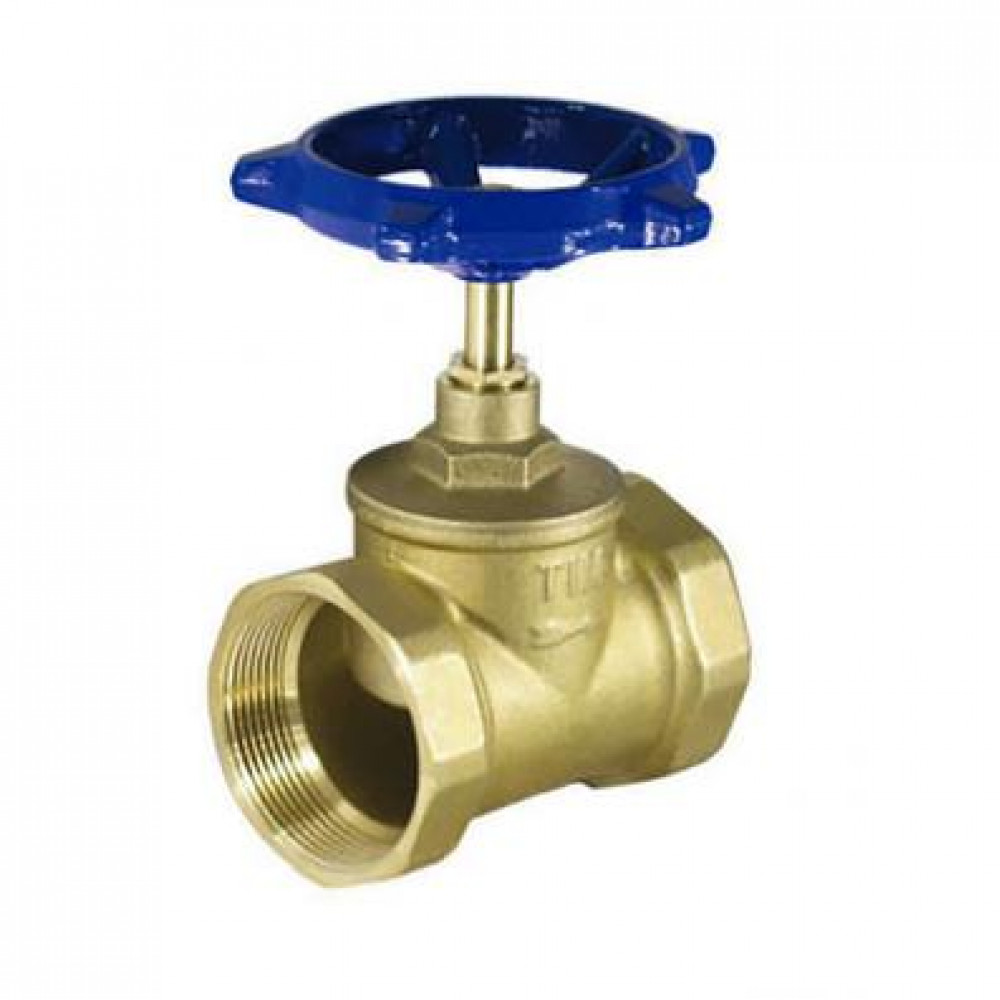

Вентиль (запорный клапан) — это тип приводной арматуры, в котором затворный орган, перемещаясь в направлении потока, садится на седло. Вентиль предназначен для открытия, закрытия и регулировки потоков газа или жидкости.
Вентильк содержанию ↑Сравнение
Основное различие между вентилем и краном заключается в том, что вентилем можно регулировать напор рабочего потока, а краном нельзя (к тому же регулировка краном по правилам эксплуатации категорически запрещена). Кран выполняет всего две функции, имея только положение «открыто» или «закрыто», а вентилем можно легко регулировать напор рабочего потока.
Всё дело в конструктивных отличиях вентиля и крана. В вентилях запорный орган садится на седло, перемещаясь в направлении потока, а в кранах он оборачивается вокруг своей собственной оси. К тому же краны обычно бывают шаровыми, то есть при повороте шара изменяется диаметр отверстия, а вентили оборудованы грун-буксой (выкручивая или закручивая шток грун-буксы, поднимают или опускают клапан, прикрепленный к штоку, тем самым открывая или закрывая отверстие, находящееся в седле).
Выводы TheDifference.ru
- Кран имеет два положения — это положение «открыто» и положение «закрыто».
- Конструкция вентиля, кроме включения/выключения, позволяет еще и регулировать напор рабочего потока.
- Визуально кран от вентиля отличается следующим образом: если ручка простая и конец ее прикреплен к штоку — это кран, если на штоке вместо ручки имеется «барашек» — это вентиль.
Какой кран лучше установить? Задвижку, Вениль-Клапан или Шаровый кран?
Всем привет! Хотелось бы рассказать о вода запорной арматуре. Используемую в бытовом газопроводе и отопление. Давайте постараемся разобраться какой Кран и для каких целей наиболее подходит. А также рассмотрим их плюсы и минусы, понятие запорная арматура попадает большой перечень устройств предназначены для перекрытия среды. А в нашем случае воды. Смесители, расположенные в санузлах и клапана смывного бачка унитаза, тоже является являются запорной арматурой, но разговор пойдет не о них.
Задвижки
Так называемая задвижка представляет себя устройство, в котором при повороте маховика проходное отверстие для жидкости перекрывается перпендикулярно расположенном затвором. Данный вид запорной арматуры по сей день широко используется в коммунальном хозяйстве, на различных предприятиях, где необходимо перекрывать и регулировать потоки в трубах с большими проходными диаметрами.
А вот в быту он используется гораздо реже примерно средний срок службы данного запорного устройства в зависимости от особенностей конструкции может составлять от 10 до 20 лет. А средняя наработка изделия на отказ от 2 до 3000 циклов. По поводу задвижек часто происходит споры одни утверждают, что задвижки одинаково хороши как для запорной такое для регулировочных целей, другие говорят, что устройство задвижкой всё время должно быть либо полностью открытым, либо полностью закрыты, поскольку длительное пребывание затвора задвижки в среднем состоянии может привести запирающее органы задвижки к быстрому износу. Наверное, такие предположения не лишены смысла ведь при использовании задвижки в трубопроводах с повышенным содержанием абразивных веществ, песка или ржавчины, увеличивается вероятность ускоренного износа их соприкасающихся частей, а вследствие появления на них раковин, царапин, уменьшающих напряжение и герметичность запорного узла. В этом случае исключением являются задвижки с обрезиненным клином, но они, но они выпускаются только для труб с большим диаметром.
Где необходимо перекрывать различную среду труб, большими диаметрами и где эти устройства являются простые незаменимыми!Вентили — Клапаны
Вентиль или запорный клапан вентиль, по своему внешнему виду очень похож на задвижку. Принцип работы вентиля достаточно прост, при повороте маховика передается вращение шпинделю, расположенному в корпусе устройства, и имеющему сальник. А благодаря червячной передачи происходит поступательное смещение шпинделя, где на другом конце закреплен запирающий золотник, оборудованный прокладкой. В случае закрытия вентиля, золотник доходя до нижнего края положения, упирается в седло, благодаря чему происходит герметичное перекрытие потока жидкости. Отсюда и название самого запирающего устройства, запорный клапан. Запорный клапан широко используется водопроводных и отопительных системах, и что важно они являются запорно-регулирующая устройствами, которые могут иметь различный внешний вид, и конструкцию. Средний полный срок службы зависимости от конструктивных особенности и условия эксплуатации, составляет от 20 до 30 лет, а наработка на отказ около 8000 циклов открыто закрыто.
При эксплуатации вентиля существует вероятность отрыва при залипании или усыхание прокладки золотника. Что приводит к потере герметизации и необходимости ремонта, такая ситуация может происходить в случаях длительного положения вентиля в закрытом или открытом состоянии, а также при оставлении системы с вентилем на длительное время без рабочей среды. Поэтому многие опытные сантехники при установке вентиля, могут вам посоветовать профилактических целях, хотя бы раз в году производить полное закрытие, открытие вентиля. В некоторых ситуациях без вентиля не обойтись. Например, в коллекторной системе благодаря расположенному коллекторный гребенки, вентилем можно производить плавную регулировку потока для отдельных точек водоразбора. А например термовентиль расположены в системе отопления помогает регулировать поток теплоносителя в радиаторах отопления.Шаровые краны
Шаровый кран — этот вид запорной арматуры в последнее время определённо стал хитом! По сравнению с другими видами хотя сама идея уже далеко не Нова, известно более 100 лет.
Но лишь только с появлением современных уплотнитель таких как фторопласты, тефлонов. Шаровый кран смог стать конкурентом, и быстро занял свою нишу среди запорной арматуры. Шаровой кран представляет из себя устройство внутри которого расположен запорный элемент в форме шара, имеющего проходное отверстие. В свою очередь соединён с ручкой или рычагом через шток открытие шарового крана происходит следующим образом. При повороте ручки внутри корпуса происходит поворот шара, проходное отверстие расположено в шаре открывает путь для среды. Шаровые краны бывают полнопроходные, и редуцированные, стандартно проходные. Отличие в том, что полнопроходной кран имеет проходное отверстие в шаре равна внутреннему диаметру водопровода, что исключает гидравлическое сопротивление на данном участке. Редуцированный имеет уменьшенное проходное отверстие в шаре по отношению к внутреннему внутренний диаметр присоединяемого водопроводу такие краны используются там где не особо критично увеличения гидравлического сопротивления.
Шаровый кран используется везде, водопроводе отопления и даже в газоснабжении, бытовом водоснабжении. Шаровый кран очень сильно потеснил своих старших собратьев задвижкой и вентилем. Как и в предыдущих устройствах, рассмотрим плюсы и минусы шарового крана. Наверное первым плюсом такой арматуры стоит отметить его универсальность, поскольку сфера применения и очень широка. Шаровых кранов насчитывает огромное множество, есть шаровый кран с внутренней и наружной резьбой, есть готовый водоразборной, решения с изливом и штуцером, а шаровый кран с американкой дает возможность быстрого соединения, угловой, даже со встроенным фильтром. Нельзя не учесть плюс надежность и долговечность конструкции, некоторых моделях указывается срок службы до 50 лет, а средняя наработка на отказ составляет порядка 25000 циклов, открыто закрыто. Ещё один плюс шарового крана в том что он имеет небольшие габариты, то есть не большую строительную длину и высоту что позволяет его широко использовать в условиях с ограниченным пространством.
И важным является быстрое время открытия закрытия устройства! По сравнению с задвижкой и вентилем, шаровой кран имеет преимущество способности перекрывать поток за четверть оборота, то есть от открытия и до закрытия нужно сделать на 90 градусов. При всех своих неоспоримых достоинствах, шаровый кран имеет ограничение и недостатки которые необходимо учитывать при проектировании и монтаже водопровода. Один из самых больших минусов Шарового крана, ограниченность в его применении так как данное устройство является только запорной арматурой, и не имеет возможности регулировки потока! Использования такого крана для регулировки не верно! Поскольку не до конца закрытый шар, расположенный в корпусе устройства позволяет мусору и хламу забиваться под уплотнение, что в дальнейшем может привести к потере герметичности и выходу из строя самого крана. Стоит учесть еще один важный момент места при эксплуатации шарового крана, в условиях отрицательных температур всегда нужно помнить что даже в обезвоженной системе, шаровом кране между шаром и корпусом могут оставаться остатки влаги которые вследствие низкой температуры расширяясь могут разорвать корпус крана.
Что в принципе не грозит обезвоженную вентилем и задвижкой. Ещё один минус в том, что большинство шаровых кранов является неразборной конструкцией. В связи с чем при поломке подлежит полной замене. Можно ли это назвать минусом? Сказать сложно, но шаровый кран, как и вентиль требует периодического открытия и закрытия. В связи с тем, что приблизительно в состоянии покоя на поверхности шара и в пространстве, между шаром и корпусом, могут откладываться соли создающие в дальнейшем препятствия. Для нормального поворота шара, а в некоторых случаях повреждение уплотнения. И всё-таки при всех перечисленных недостатках, шаровый кран, занимает лидирующее положение по использованию бытовых нуждах, и в частности в домашнем водопроводе. Поэтому делать выбор в пользу того или иного запорного устройства, при проектировании и монтаже, домашнего водопровода важно именно исходя из требуемого функционала, и самих возможности и характеристик запорных устройств. Например, шаровый кран является идеальным запорным устройством, а другие как вентиль, способны производить плавную регулировку потока.
Как говорится, Каждому своё! На этом всё!
Кран (клапан) ВВД (вентиль высокого давления)
Клапан (кран) ВВД (вентиль высокого давления) Р1327.00.00 или Р1326.00.00 в наличии
Описание и применение клапана ВВД:
Клапаны ВВД (вентиль высокого давления) Р1327.00.00 или Р1326.00.00 предназначены для установки в качестве запорных органов в дифференциальных манометрах на линиях теплотехнического и технического контроля, на линиях технологических трубопроводов в химических и нефтеперерабатывающих отраслях промышленности, на линиях технического водоснабжения и газового хозяйства.
Эксплуатация клапанов ВВД (вентиль высокого давления) предусматривается при температуре окружающего воздуха от минус 40 до плюс 50 градусов Цельсия.
В зависимости от требований нормативной документации на конкретный объект (установку, трубопровод) рабочей средой могут быть чистые, не имеющие механических примесей воздух, вода, пар, сухой природный газ, жидкие и газообразные нефтехимические продукты обладающие малой коррозинной активностью с температурой от минус 30 до плюс 250 градусов Цельсия.
Основные технические характеристики ВВД (вентиль высокого давления):
Проход условный DN, мм — 15 или 6
Давление условное PN, МПа (кгс/см2) — 16 (160)
Температура рабочей среды, Град. Цельсия — до +250
Коэффициент гидравлического сопротивления — не более 0,7
Герметичность затвора, ГОСТ Р 54808-2011 — класс А
Срок службы, циклов (лет) — 4000 (10)
Присоединение — муфтовое R1/2
Пределы применения ВВД (вентиль высокого давления):
Давление рабочее МПа (кгс/см2) 16 (160) — при температуре среды Град. Цельсия 200
Давление рабочее МПа (кгс/см2) 14 (140) — при температуре среды Град. Цельсия 250
Материал основных деталей ВВД (вентиль высокого давления):
Корпус — сталь 20
Седло — сталь 12х18н10т
Золотник — сталь 30х13
Шпиндель — сталь 20х13
Набивка сальниковая — асбестовый шнур марки АПРПС или АГИ
Используемый клапан (кран, задвижка) : ВВД (вентиль высокого давления).
Перейти в СПРАВОЧНИК ОБОЗНАЧЕНИЕ КЛАПАНОВ.
Купить ВВД (вентиль высокого давления),
узнать цену и разместить заказ, Вы можете по многоканальному телефону +7(812)667-89-01 или через электронную почту: Этот адрес электронной почты защищён от спам-ботов. У вас должен быть включен JavaScript для просмотра.. Предоставляем скидки от объема заказа.
Дополнительная информация:
Установочное положение — любое удобное для эксплуатации на горизонтальных и вертикальных трубопроводах. Крепление клапана ВВД (вентиль высокого давления) к трубопроводу — муфтовое. Строительные длины по ГОСТ 3706-93. Затвор клапана ВВД (вентиль высокого давления) состоит из шпинделя, золотника и седла. Седло — это втулка, запрессованная и развальцованная в корпусе. Корпус — штампованный, штуцер сальника выполнен за одно целое с корпусом. Золотник подвижно соединен со шпинделем проходящим через резьбовое отверстие в корпусе и может подниматься и опускаться с помощью поворота маховика, укрепленного на шпинделе.
Уплотнение шпинделя — сальниковое. Подтяжка сальника — накидной гайкой. Число оборотов маховика необходимого для полного открытия клапана — 5. Все детали клапанов ВВД (вентиль высокого давления) взаимозаменяемые. Наработка на отказ 900 циклов (18000часов). Полный средний срок службы 4000 циклов 10 лет.
Перейти назад (в ЗАПОРНАЯ АРМАТУРА (клапана, краны, задвижки))
Перейти в Каталог продукции
Metallisch dichtende Kugelhähne | Hartmann Valves
Metallisch dichtende Kugelhähne | Hartmann ValvesШаровые краны
Here you can get an overview of our ball valves.
VIDEO O2 VALVES
Шаровые краны
Шаровые краны с чисто металлическим уплотнением для работы даже в самых жестких условиях
Наша высокоэффективная арматура отличается максимальной безопасностью и безотказностью в работе.
Такая арматура разрабатывается с учетом требований заказчика, эффективно противостоит воздействию агрессивных сред, экстремального давления и температуры, а также рассчитана на высокую цикличночть переключений. Чисто металлическое уплотнение шарового затвора обеспечивает невероятно большой срок службы и позволяет минимизировать затраты на техобслуживание. Помимо шаровых кранов классической конструкции мы также изготавливаем краны для запуска и приема очистных поршней, сдвоенные шаровые крны, рассчитанные на более высокий уровень безопасности, и многоходовую арматуру. Мы также разрабатываем решения для замены специальной арматуры.
Есть вопросы?
Используйте форму, чтобы связаться с нами.
Либо позвоните нам или напишите по электронной почте. Будем рады.
С нами можно без проблем связаться по этому номеру: +49 5085 9801 0.
Ваши контактные лица
Используя этот сайт, вы соглашаетесь на использование нами файлов cookie, как описано в нашей политике использования файлов cookie.
Мы используем куки для улучшения вашего опыта на нашем сайте. Если вы продолжите работу без изменения настроек файлов cookie, мы предполагаем, что вы даете согласие на использование файлов cookie на этом устройстве.
ХорошоКраны шаровые с спускным клапаном (спускником)
* цены на сайте розничные. Возможна скидка до 30% от суммы счета. Присылайте заявку!
Проблема завоздушивания возникает достаточно часто, и нередко отопительный сезон начинается именно с необходимости спускать воздушные пробки. Упростить процедуру помогают специальные воздушники на отопление, которые представлены в виде кранов. На страницах нашего интернет магазина купить кран шаровый спускной не составит труда. Вам будет предложено широкое обилие вариантов, изготовленных из латуни, с различными особенностями использования.
Остается изучить ассортимент, оценить технические характеристики и сделать выбор.
Какие бывают краны для спуска воздуха?
Есть кран для спуска воздуха автоматический. Он устанавливается в местах вероятного образования скоплений воздуха. Рекомендуется установку осуществлять на максимально возможной высоте. Краны Маевского, которые имеют особую актуальность для обустройства отопительных систем, устанавливаются непосредственно на радиаторе. Особенностью автоматических моделей считается то, что сброс воздуха происходит без необходимости контроля. Ручные варианты требуют усилий со стороны человека.
Место установки крана
Монтировать кран шаровой со спуском нужно на отрезках, где вероятнее всего скопление воздуха. Это могут быть сепараторы, стояки, гребенки. Также желательно подобным изделием оснастить каждый отопительный прибор. Особенно актуальными являются ручные варианты со спуском для алюминиевых радиаторов, в которых чаще всего происходит скопление воздуха.
Специфика устройства
Мы рекомендуем отдавать предпочтение полнопроходным кранам из латуни с дополнительным спуском. Все дело в том, что кран со спускным клапаном способствует быстрому процессу вывода воздуха. Многие отдают предпочтение автоматическим вариантам, так как они не требуют дополнительного контроля. Структура их конструкции основана на клапане, который удаляет накопившийся воздух посредством поднятия поплавка. Когда поплавок находится в верхнем положении, то клапан закрыт, если поплавок опускается, клапан открывается и происходит процесс отвода воздуха.
Ручной шаровой кран со спускным клапаном имеет простое устройство. Для вывода воздуха используется регулятор. Посредством вращения происходит открытие или же закрытие клапана для спуска воздуха. Вариант со спуском провоцирует возможность вывода незначительного количества воды, которая смешана с воздухом (воздушные пузырьки). Такой вариант вывода воздуха позволяет быстро устранить преграды для максимального нагрева радиатора.
Что лучше выбрать?
Кран шаровый для спуска воды и воздуха – оптимальное решение для современных квартир. Данная арматура является запорной, совмещает в себе две основные функции:
- Вывод излишек воздуха в системе;
- Вывод воды для выравнивания рабочего давления до параметров допустимого.
Такое изделие имеет внешний вид обычного шарового крана, который дополнительно оснащен заглушкой и спускным краником. Купить спускной кран такого формата рекомендуется в том случае, если систематически возникают проблемы с прогреванием радиатора (централизованное отопление), а также для частных отопительных систем, чтобы максимально грамотно контролировать уровень давления в системе.
Структура приспособления позволяет установить его практически повсеместно. Все дело в том, что кран шаровой спускной имеет минимальные размеры, может быть установлен как на стояке, так и на радиаторе. При установке обязательно нужно использовать герметизирующие материалы.
Спускной кран с насадкой: технические особенности
У нас предложен существенный ассортимент запорной арматуры от ведущих производителей. Специалисты компании рекомендуют прежде, чем купить спускной кран изучить основные технические характеристики модели. Выбирать лучше такие параметры:
- Уплотнительные элементы приспособления должны быть изготовлены из фторопласта;
- Тип присоединения – муфтовый;
- Обязательно должен быть удобный рычаг с дополнительным ПВХ покрытием;
- Лучшим решением станет латунный кран для спуска воздуха, так как латунь не подвержена коррозии, выступает износоустойчивым и прочным материалом;
- Шток и шар должны быть также латунными.
Изучив предложенный ассортимент, вы сможете сами подобрать лучшее решение под свои потребности. Если же возникнут вопросы, то наши специалисты не только на них ответят, но и помогут кран латунный спускной выбрать в соответствии со всеми вашими запросами.
Линейный кран Генри Technology A1, серебристый — Автомобильное оборудование системы контроля выбросов
| Цена: | 4 доллара.69 + Без залога за импорт и $ 14,25 за доставку в Российскую Федерацию Подробности |
| Материал | Металл |
| Марка | Генри Технологии |
| Размеры продукта | 1. 5 х 2,5 х 3,5 дюйма; 2,4 унции |
Пластиковый сервисный клапан с переходником
Пластиковые соединения с водопроводной системой Push-Fit
Присоединение к компрессионному фитингу
Многие, но не все компрессионные фитинги подходят для использования с пластиковыми фитингами и трубами.Поэтому пользователи должны проверить совместимость. Компрессионные фитинги с короткой глубиной стопора трубки или твердые оливки не должны использоваться с пластиковыми фитингами или трубами.
При использовании компрессионных фитингов с трубой Speedfit необходимо использовать стандартную трубную вставку (префикс TSM), чтобы выдерживать сжимающее давление оливы.
Оливка должна располагаться в пределах длины вставки трубы, а труба полностью вставлена в фитинг. Для соединения не должно требоваться более 2 полных оборотов после того, как оливковое кольцо захватило трубу.Медные оливки предпочтительнее латунных.
Перед тем, как вставить вставку трубы, убедитесь, что гайка и гайка на месте.
Соединение с трубой и фитингами Imperial
Ассортимент Speedfit включает муфты для соединения трубы Speedfit с BSP и BSPT от 1/2 до 1 дюйма.
| Для соединения медной трубы 1/2 дюйма дюймовой длины с метрической трубкой 15 мм следует использовать номер детали NC471 Speedfit. |
Присоединение к хромированной медной трубе
ФитингиSpeedfit можно подсоединять к хромированной медной трубе, если хромирование полностью удалено на всю глубину фитинга.Для обеспечения максимального захвата рекомендуется установка цангового зажима.
Невозможно подсоединить фитинги Speedfit к трубе из нержавеющей стали.
Подключение к электросети
В современных зданиях вода поступает в здание обычно по синей трубе из MDPE (полиэтилена средней плотности). В соответствии с Графиком регулирования водоснабжения 2.10, внутренняя водопроводная система должна быть подключена через запорный клапан Speedfit (детали № 15STV и 22STV) в сочетании с соединительной муфтой из полиэтилена и меди из линейки подземных фитингов Speedfit.
Соединение трубы Speedfit с подающей трубой из других материалов должно осуществляться с помощью запорного крана с выпускным отверстием для сжатия 15 или 22 мм.
Постоянно работающие рециркуляционные системы (вторичная циркуляция горячей воды / кольцевые магистральные установки)
Непрерывно работающая рециркуляционная система — это циркуляционная система с пополнением воды, в которой поддерживается постоянная высокая температура для обеспечения постоянного источника горячей воды. Постоянно работающие системы рециркуляции используются для постоянного распределения горячей воды в точки отбора, которые могут быть удалены от источника или резервуара для хранения горячей воды.Постоянно работающие рециркуляционные системы сильно отличаются от обычных систем горячего водоснабжения и центрального отопления, используемых в жилых домах, для которых наши продукты были протестированы в соответствии со стандартами сертификации BS7291 Class S или WRAS, и по этой причине продукты Speedfit не должны использоваться в любых непрерывно работающих рециркуляционных системах, поскольку они не одобрены в соответствии с текущей версией этих стандартов.
Speedfit нельзя подсоединять напрямую к котлу.
Хотя большинство современных котлов имеют термостат верхнего предела, остаточное тепло может отводиться через теплообменник. Поэтому Speedfit рекомендует прокладывать медную трубу на расстоянии не менее 1 метра от корпуса котла, если иное не указано в документации производителя котла по установке.
Гравитационный первичный контур, работающий на неконтролируемой плите для приготовления пищи или твердотопливном котле, должен быть полностью выполнен из меди, а отопительный контур должен быть выполнен из меди для первого метра.
Обратитесь к BS 5955: Часть 8 для дальнейших разъяснений.
Все приборы должны быть оснащены предохранительными устройствами, чтобы гарантировать, что они не могут работать выше рабочих температур и диапазонов давления, указанных в нашем техническом контрольном списке. Если устройства безопасности не встроены в устройство, потребуется внешний контроль.
Счетчики воды (и другие устройства) могут содержать обратные клапаны, предотвращающие расширение нагретой воды обратно в основную подачу от комбинированного котла.Если будет использоваться пластиковая труба, необходимо установить подходящий расширительный бак. Это особенно важно учитывать при ретроспективной установке счетчика воды. Speedfit не рекомендует использовать пластиковую трубу на магистрали между водосчетчиком и комбинированным котлом, если расширительный бак не установлен.
ПродуктыSpeedfit нельзя устанавливать на масляный котел с герметичной системой, котел с обратным обогревом или другие неконтролируемые источники тепла.
См. Также разделы Drop Pipe Systems и Ввод в эксплуатацию и промывка системы в этом документе.
Подключение к другим сантехническим приборам
Ассортимент фитингов Speedfit включает клапаны, краны, переходники и соединители для всех типов бытовых приборов и фитингов.
Подключение к баллону и водонагревателям
Speedfit можно использовать в закрытых и открытых системах отопления, где бойлеры нагревают либо накопительный водонагреватель, либо проточную воду, например, комбинированный бойлер. Пределы температуры и давления в системе не должны превышать максимальные значения, указанные в разделе «Рабочие температуры и давления».
При использовании традиционного вентилируемого медного баллона трубы и фитинги Speedfit могут быть установлены с прямым подключением к баллону.
Невентилируемые баллоны под давлением могут быть установлены с использованием труб и фитингов Speedfit. Однако перед установкой необходимо проверить глубину заделки компрессионных соединений, которые являются частью цилиндра, и рекомендуется использовать стандартные трубные вставки (префикс TSM).
В соответствии с действующими строительными нормами Великобритании (Часть G), выпускные трубы от клапанов сброса температуры и / или давления должны быть проложены в металлических трубопроводах.
СоединенияSpeedfit с комбинированными блоками цилиндр / котел и теплоаккумулирующими устройствами должны выполняться за пределами корпуса, если иное не указано в документации по установке производителя.
Трубопроводные системы
Следует проявлять осторожность при проектировании и установке системы центрального отопления, в которой радиаторы питаются по трубопроводу, спускающемуся с верхнего этажа.
С помощью такой системы можно задерживать воздух в трубопроводах верхнего этажа. При розжиге котла повышение давления в трубе, вызванное расширением воздуха, может вызвать разрыв трубы.
Поэтому важно, чтобы система была спроектирована так, чтобы любой воздух мог удаляться из системы автоматически или вручную путем установки автоматических или ручных вентиляционных отверстий в самых высоких точках системы.
Напорные трубы
ТрубкуSpeedfit нельзя использовать для отвода воды из невентилируемых цилиндров, невентилируемых водонагревателей или герметичных систем через клапаны сброса температуры и давления.
Водонагреватели
Speedfit рекомендует прокладывать магистральные трубопроводы к водонагревателям без вентиляции (емкостью до 15 л) по металлическим трубам.
Невентилируемые баллоны под давлением
Невентилируемые баллоны под давлением могут быть установлены с использованием трубы Speedfit и фитингов. Однако, если параметры безопасности цилиндра превышают параметры безопасности трубы и фитингов, можно установить редукционный клапан на выходящую трубу горячего питания. Это не повлияет на работу других устройств безопасности цилиндра, требуемых правилами, поскольку все они установлены на входной стороне цилиндра. Отведите короткую медную трубу от штуцера баллона (около 150–300 мм), затем установите редукционный клапан Honeywell DO5F.Это защитит трубу и фитинги от чрезмерного давления в случае неисправности котла / баллона. Установленный на заводе предохранительный клапан температуры / давления на баллоне будет работать при температуре ниже 100 ° C, что защищает трубу от чрезмерной температуры.
Подключение к насосам и клапанам
ТрубкуSpeedfit следует подсоединять к циркуляционным насосам и клапанам с электроприводом в соответствии с указанным выше разделом « Соединение с компрессионным фитингом ». Если труба Speedfit не установлена на опорной конструкции, труба должна быть закреплена рядом с соединениями компонентов, чтобы обеспечить адекватную опору и способствовать снижению вибрации.
Для более тяжелого оборудования убедитесь, что соответствующие металлические кронштейны обеспечивают полную и независимую поддержку компонентов и что оборудование не полагается исключительно на трубопроводы в качестве опоры.
Присоединение к медной трубе
450 мм (18 дюймов) — это минимальное расстояние для пайки медной трубы, вставленной в фитинг Speedfit. Следите за тем, чтобы остатки припоя из флюса не соприкасались с фитингом. Это же расстояние является безопасным расстоянием для использования комплекта морозильной камеры до трубы Speedfit.
Подключение к резервуару для хранения холодной воды
Чтобы установить соединитель бака Speedfit, отверните гайку и протолкните корпус фитинга через отверстие бака с шайбой внутри бака.
Затяните гайку на корпусе рукой. Вставьте трубу в соединитель.
Примечание: все, что требуется, — это сильно затянуть гайку на корпусе. Дальнейшая механическая затяжка приведет к повреждению фитинга.
Предотвращение обратного потока
Ассортимент Speedfit включает двойной обратный клапан (деталь № 15DCV), позволяющий установщикам соблюдать График 2 правил водоснабжения.15, тем самым предотвращая загрязнение воды из-за обратного сифонации, обратного потока или перекрестного соединения.
Соединения радиатора
Наиболее распространенный способ прокладки трубопроводов к радиатору — это прокладка как подающей, так и обратной труб по центру радиатора.
Трубы выходят из одинарной монтажной коробки (снабженной резиновыми втулками), расположенной на средней высоте готового радиатора. Это также обеспечивает фиксированную точку для работы других специалистов и снижает риск повреждения трубопроводов.
После установки гипсокартона трубы проходят через выпускную пластину радиатора Speedfit для выхода из гипсокартона без образования неприглядных отверстий.
Металлические редукционные комплекты, которые изменяют радиаторные клапаны с 15 мм на 10 мм, не подходят для использования с фитингами Speedfit или трубами, так как они могут повредить пластик.
Целостность цепи
Монтажник водопроводной или отопительной системы должен проверить эти аспекты на соответствие действующим нормам IEE.В случае сомнений обратитесь в техническую консультационную службу Speedfit или проконсультируйтесь с местным управлением по электричеству.
IEE Guidance Note 7 содержит полезные рекомендации по проектированию электрических установок, где существует повышенный риск поражения электрическим током. Он признает, что требования к дополнительному склеиванию могут быть ослаблены, если металлические краны и пластиковые трубы служат для подключения другой арматуры для ванных комнат.
Аналогично, металлическая партия или радиатор, не подключенный к посторонней проводящей части, не требуется подключать к местным дополнительным проводам.
Дополнительное соединение с ванными комнатами
| Материал трубы | Требуется дополнительная облигация между | Комментарии | |||
| Холодная вода | Горячая вода | Центральное отопление | |||
| пол | -П | -П | Зажимы заземления защитных проводов класса I и оборудования класса II и доступные открытые проводящие части конструкции здания. | Склеивание металлических кранов и металлических радиаторов отопления или металлических ванн не требуется, если ванна не соединена с металлической конструкцией здания. | |
| пол | м | м | Труба горячей воды, трубы центрального отопления, заземляющие клеммы защитных проводов оборудования класса I и класса II и доступные открытые проводящие части конструкции здания. | Соединение с кранами (горячими или холодными) или металлическими ваннами не требуется, если они не соединены с металлической конструкцией здания. | |
| пол | -П | м | Трубы центрального отопления, клеммы заземления защитных проводов оборудования класса I и класса II и доступ к открытым проводящим частям конструкции здания. | Не требуется приклеивание металлических водопроводных кранов или металлических ванн, если они не соединены с металлической конструкцией здания. | |
| м | м | м | Все металлические трубы, клеммы заземления защитных проводов оборудования класса I и класса II, а также доступные открытые проводящие части конструкции здания. | Металлические трубы сами по себе могут использоваться в качестве проводников для склеивания, если соединения металл-металл и электрически непрерывны. | |
| м | м | -П | Все металлические трубы, клеммы заземления защитных проводов оборудования класса I и класса II, а также доступные открытые проводящие части конструкции здания. | Металлический радиатор центрального отопления не требует приклеивания. | |
P = пластик M = металл Примечание: все сливные трубы пластиковые.
- Дополнительное соединение выполняется с клеммой заземления защитных проводов оборудования класса I и класса II в ванной комнате. Дополнительная связь не возвращается к основной земле.
- Металлические оконные рамы не требуют дополнительного приклеивания, если они электрически не связаны с металлической структурой соединения.
- Металлические ванны, снабженные металлическими трубами, не требуют дополнительного соединения, если все трубы скреплены и нет другого соединения ванны с землей.
- Все соединения должны быть доступны и иметь маркировку «Безопасное электрическое соединение — не снимать».
Установка трубопроводов
Барьерная труба Speedfit
Барьерная трубаSpeedfit производится в соответствии с BS7291, части 1, 2 и 3, класс S, и имеет кайтмаркировку.
| Он состоит из 5 слоев, в центре которых находится кислородный барьер синего цвета, который предотвращает попадание воздуха в систему, тем самым уменьшая влияние коррозии на металлические компоненты.Из-за своей низкой теплопроводности при транспортировке горячей воды труба Speedfit холоднее и поэтому безопаснее на ощупь. Относительно низкие потери тепла из-за излучения означают, что система дольше сохраняет тепло и подает горячую воду быстрее и с меньшими потерями, чем металлическая система. |
Труба доступна в бухтах и прямолинейных отрезках. Маркировка труб разнесена, чтобы помочь обеспечить хорошее соединение при использовании вставки Superseal Pipe Insert.
Размер трубопровода
Общие рекомендации по выбору размеров трубопроводов см. В BS6700 или в Руководстве по проектированию Института сантехнических служб. Фитинги Speedfit подходят для труб в пределах ± 0,1 мм от номинального диаметра. Их можно использовать с медной трубой согласно BS EN 1057 или пластиковой трубой Speedfit.
Список ассортимента продукции показывает фитинги, доступные для уменьшения диаметра труб в системе.
ТрубаSpeedfit доступна в виде прямых отрезков и бухт.
| Диаметр трубы | |||||
| Прямые | 2 мес. | – | 15 мм | 22 мм | – |
| 3 мес. | – | 15 мм | 22 мм | 28 мм | |
| 6 мес. | – | 15 мм | 22 мм | 28 мм | |
| Катушки | 25м | 10 мм | 15 мм | 22 мм | – |
| 50м | 10 мм | 15 мм | 22 мм | – | |
| 100м | 10 мм | 15 мм | – | – | |
| 120 кв.м | – | 15 мм | – | – | |
| 150 кв.м | – | 15 мм | – | – | |
Металлическая фольга
Лента из алюминиевой фольги JG Speedfit может использоваться для выполнения требований NHBC для определения местоположения пластиковых труб внутри или за поверхностью стены с помощью металлоискателя.Он имеет глянцевую алюминиевую отделку, резиново-полимерный клей с высокой липкостью и качественную силиконизированную бумажную основу, позволяющую легко обрабатывать короткие отрезанные отрезки.
ЗАПРЕЩАЕТСЯ приклеивать ленту к пластиковой трубе или фитингам.
Гибка труб
Плавные изгибы можно выполнять с помощью зажимов для труб по обе стороны изгиба, расположенных так, чтобы поддерживать радиус изгиба.
| Пружины внутреннего изгиба доступны в размерах от 10 мм до 22 мм. См. Наши номера деталей, начинающиеся с «JG-BS». |
| Более тугие изгибы могут быть достигнуты с помощью изгибов холодной штамповки, представленных среди продуктов на этом сайте. |
Speedit Pipe также можно гнуть с помощью стандартного трубогиба. Трубу нельзя нагревать паяльной лампой или термофеном.
Минимальные радиусы изгиба труб Speedfit следующие:
| Мин. Радиус | Диаметр трубы | |||
| 10 мм | 15 мм | 22 мм | 28 мм | |
| с гибками для холодной штамповки | 30 мм | 75 мм | 110 мм | – |
| с зажимами | 100 мм | 175 мм | 225 мм | 300 мм |
Для изгибов с радиусом меньше указанного на рисунке рекомендуется использовать стандартные угловые фитинги.
Опора и зажим для трубы
В ассортименте Speedfit есть два типа хомутов.
| Во-первых, зажим для гвоздей используется для крепления к дереву при прокладке скрытых трубопроводов (например, под полом или в кровельном пространстве). Этот зажим требует меньше времени для установки и является компактным, что позволяет фиксировать трубопроводы близко друг к другу, когда пространство ограничено. | |
| Во втором типе используется винт, поэтому для его фиксации требуется немного больше времени.Когда трубы должны пересекаться, можно добавить к зажиму распорку. Это даст место между трубой и стеной, чтобы трубы могли пересекаться. Если трубопровод необходимо изолировать, использование распорки даст место для установки изоляционного материала. |
Зажимы для труб не должны устанавливаться ближе 60 мм от конца фитинга для обеспечения возможности расширения. Трубы всегда должны иметь соответствующую опору, чтобы предотвратить чрезмерное напряжение или боковую нагрузку на фитинги.
Рекомендуемое расстояние между зажимами
Для труб поверхностного монтажа
| Диаметр трубы | Расстояние между зажимами | |
| Горизонтальный ход | Вертикальный проход | |
| 10-15 мм | 300 мм | 500 мм |
| 22 мм | 500 мм | 800 мм |
| 28 мм | 800 мм | 1000 мм |
Размер трубы
Общие рекомендации по выбору размеров трубопроводов см. В стандартах BS6700 и BS5449 или в Руководстве по проектированию Института сантехнических услуг.Фитинги Speedfit подходят для подсоединения к трубам диаметром в пределах ± 0,1 мм от номинального размера.
Максимальная теплопроводность и расход трубы Speedfit при скорости 1,2 м / с и перепаде температуры 11 ° C показаны в таблице ниже.
| Размер трубы | Максимальная мощность кВт | Макс.расход, л / сек | Потери напора м / м трубы |
| 10 мм | 1,948 | 0.042 | 0,283 |
| 15 мм | 5,941 | 0,129 | 0,319 |
| 22 мм | 13,604 | 0,295 | 0,084 |
| 28 мм | 21,991 | 0,478 | 0,062 |
Изоляция трубопроводов
Требования к изоляции для трубы Speedfit такие же, как и для меди, и должны соответствовать BS6700 и BS5422.
Скрытый трубопровод
Гибкость трубы Speedfit дает возможность прокладывать ее через скрытые или недоступные пространства без нарушения окружающей конструкции, что значительно сокращает время установки.
Трубопровод можно протянуть через просверленные отверстия в балках и стропилах. Таким образом, трубопровод может быть установлен после укладки половиц, если имеется доступ с нижнего этажа до установки потолка.
Это делает работу на стройплощадке намного безопаснее, поскольку установщику не нужно балансировать на открытых балках, чтобы не уронить инструменты или оборудование на других людей внизу.
Это также устранит риск повреждения гвоздями половицы. Нет необходимости в сухом прогоне, так как трубу можно разрезать, а соединения выполнить на месте.
Жесткие трубы, например медные, можно подводить под полом только небольшими отрезками. Однако труба Speedfit, будучи гибкой, может проходить от одного фитинга к другому без необходимости установки соединителя между ними.
Speedfit не требует соединительных материалов, что исключает риск возгорания из-за использования паяльной лампы, припоя и флюса.
Традиционные балки
Инструкции по сверлению балок приведены в документе A, утвержденном строительными нормами, и кратко изложены следующим образом:
1.Отверстия не должны превышать 0,25 глубины балки.
2. Отверстия следует просверлить на нейтральной оси.
3. Расстояние между отверстиями не должно быть меньше 3 диаметров (от центра к центру).
4. Отверстия должны располагаться на расстоянии 0,25–0,4 пролета от опоры.
Деревянные двутавровые балки
Доступно несколько типов балок, и Speedfit рекомендует обращаться к конкретным производителям. Однако в качестве общего руководства можно использовать следующее.
- Отверстия могут располагаться вертикально в любом месте перемычки, но оставлять перемычку 3 мм вверху и / или внизу отверстия. При разрезании перемычки не врезайтесь в полки балки.
- Если в стенке нужно вырезать более одного отверстия, расстояние между краями отверстий должно быть как минимум в два раза больше диаметра самого большого отверстия.
- Обычно балки изготавливаются с перфорированными отверстиями диаметром 38 мм в перегородке примерно в 300 мм по длине балки.
Перекрестные балки
В отличие от двутавровых балок, трубу можно проложить в любом месте открытой стенки, так как сверление не требуется.Однако на верхнем и нижнем фланцах не должно быть надрезов. Избегайте повреждения внешнего диаметра трубы при прокладке кабеля через металлические поперечные элементы.
Деревянный каркас конструкции
Speedfit хорошо подходит для деревянных каркасных конструкций. Убедитесь, что конструктивная целостность не нарушена при установке трубопровода.
Если труба проходит через внешнюю стену, необходимо соблюдать осторожность, чтобы не повредить пароизоляцию. Труба должна быть установлена с внутренней стороны слоя теплоизоляции.Если это невозможно, на этапе проектирования следует указать использование кабелепровода.
Конструкция со стальным каркасом
Speedfit хорошо подходит для конструкции стального каркаса, и при установке трубопроводов следует соблюдать осторожность.
Все участки следует устанавливать через предварительно сформированные отверстия в конструкции и защищать резиновыми или пластмассовыми втулками.
Если отсечение трубопроводов ограничено, необходимо использовать кабельные стяжки для фиксации трубы.
Как и при любой установке, убедитесь, что трубопроводы, проходящие через стены и полы, не влияют на огнестойкие свойства конструкции.
Стены с сухим покрытием
ТрубопроводSpeedfit можно легко проложить кабелем через стойки и внутри стеновых систем, а также за установками из гипсокартона «точка и мазок». Барьерная труба Speedfit 10 мм B-PEX обычно используется для питания радиаторов.
При такой установке фитингов необходимо использовать крышки цанговых патронов или зажимы цанговых патронов в рамках стандартной (PKM) линейки фитингов.
Мокрая штукатурка
Чтобы предотвратить повреждение поверхности штукатурки, вызванное расширением и сжатием труб Speedfit, важно обеспечить, чтобы все трубопроводы Speedfit были проложены в стене и защищены соответствующими рукавами.В качестве альтернативы, трубопровод может быть установлен на поверхности и заключен в коробку, если это необходимо для эстетичного внешнего вида.
Укладка труб в бетон и кладку
Трубы и фитинги Speedfit можно укладывать в бетон и кладку при условии, что они установлены в водопроводной трубе с коробками для доступа к фитингам. Как указано в Приложении 2.7 Регламента водоснабжения и BS8000: Часть 15, фитинги и трубы должны быть съемными для возможной замены. Также рекомендуется утеплитель для защиты от потери тепла и воздействия мороза.
| Труба для кабелепровода Speedfit поставляется с размерами 15 мм или 22 мм (внутренний диаметр). Гибкая извилистая труба имеет внешний диаметр 24 мм и 30 мм. Доступны катушки длиной 25 м или 50 м. |
Открытый трубопровод
На длинных открытых участках трубопроводов расширение трубы Speedfit в тепле (1% на длине между 20 ° C и 82 ° C) может вызвать ее провисание между зажимами. Когда это нежелательно, трубопроводы могут быть заключены в коробку или заменены жесткой медной трубой.
Труба и фитинги Speedfit стабилизированы, чтобы выдерживать ограниченное воздействие ультрафиолетового излучения на солнце, но не предназначены для постоянного прямого воздействия. В таких условиях требуется покраска или утепление. Трубы и фитинги также должны иметь изоляцию, чтобы предотвратить повреждение от мороза.
Химическое воздействие
Следует использовать только краски на водной или масляной основе. Не допускайте контакта фитингов Speedfit с соединительными составами, красками на основе целлюлозы, растворителями и растворителями для краски, флюсом для припоя или средствами для удаления накипи на кислотной основе или агрессивными чистящими средствами, в том числе с pH ниже 5, с высоким содержанием гипохлорита (например,г. отбеливатель) или содержащие перекись водорода. (См. Раздел ДЕЗИНФЕКЦИЯ СИСТЕМ ГОРЯЧЕЙ И ХОЛОДНОЙ ВОДЫ рекомендаций по установке, чтобы узнать о специально разрешенных процедурах дезинфекции). Если существует риск контакта со Speedfit какими-либо химическими препаратами, пожалуйста, сначала свяжитесь с Технической консультационной службой, чтобы проверить совместимость.
Потоки и скорость
соответствуетJG Speedfit не рекомендует, чтобы флюсы любого типа контактировали с нашими трубами и фитингами.Однако, если флюсы будут использоваться в среде, где установлен Speedfit, мы рекомендуем установщикам использовать некислотные флюсы и флюсы без хлорида цинка, такие как Fernox Flux.
Акустический
Правильно установленные трубы Speedfit работают практически бесшумно и не резонируют; они поглощают акустические колебания и волны давления, создаваемые кавитацией, гидроударами, колебаниями поплавкового клапана и другими гидравлическими воздействиями. Присущая трубам Speedfit гибкость эффективно устраняет эти неприятные проблемы, в том числе те, которые возникают, когда из-за теплового расширения металлические трубы трутся о конструктивные элементы и когда длинные прямые участки жесткой трубы усиливают шум, переносимый водой.
Защита от грызунов
При использовании в местах, уязвимых для нападения грызунов, все пластиковые трубы и фитинги должны быть надлежащим образом защищены герметичными воздуховодами.
ИзделияSpeedfit, а также другие материалы, такие как электрические кабели, могут быть повреждены в случае присутствия грызунов. Если есть подозрение на заражение паразитами, то истребитель грызунов должен принять соответствующие меры.
Биологический
Компоненты Speedfit не придают воде вкуса, цвета, запаха или токсичности, а также не способствуют микробиологическому росту.
В соответствии с BS7291: Часть 1, пункт 6.7, непрозрачность труб и фитингов позволяет пропускать недостаточный свет для роста водорослей.
Испытания в рамках Консультативной схемы по водным нормам подтвердили, что трубы и фитинги Speedit соответствуют стандарту BS 6920 по качеству воды.
Тестирование системы
После завершения установки водопровода и системы отопления необходимо провести проверку системы и гидравлическое испытание во влажном состоянии. Соединения с котлами, радиаторами и сантехникой должны быть предварительно закрыты или заглушены.
Тестирование следует проводить при 2 барах в течение 10 минут, а затем при 10 барах в течение 10 минут.
| Это тестирование в сочетании с другими соответствующими проверками должно выявить большинство системных проблем. Все компоненты системы, не рассчитанные на такое давление, должны быть отсоединены. Перед проведением испытания под давлением убедитесь, что все трубы и фитинги Speedfit установлены правильно. На барьерной трубе Speedfit нанесены метки для вставки, чтобы гарантировать полное введение. |
Помните, что испытание давлением НЕ заменяет проверку того, что фитинги чистые и не содержат песка, грязи или стружки, а труба вставлена правильно (см. « Как сделать соединение »).
Ввод в эксплуатацию и промывка системы
В существующих системах промывка перед использованием Speedfit необходима для удаления любых вредных загрязнений или химических остатков из других частей системы.
При установке систем центрального отопления процедуры промывки должны соответствовать нормам BS7593 по обработке воды в системах горячего водоснабжения.
Остатки флюса, используемые при пайке капиллярных фитингов, очень агрессивны. Грязь и песок, которые могут попасть в систему, когда труба Speedfit проталкивается через пол или крышу, необходимо удалить.
Во время ввода системы отопления в эксплуатацию, весь воздух должен быть удален из системы до того, как котел будет запущен. Это гарантирует, что воздушные карманы не вызовут локальный перегрев внутри системы, так как это может отрицательно повлиять на трубопровод и котел.
Для получения дополнительных рекомендаций по химическим промывочным средствам и обработке ингибиторами следует обращаться к следующим производителям: Fernox Manufacturing Limited по телефону 01799 550811 или Sentinel Betz Dearborn Limited по телефону 0151 420 9595.
Дезинфекция систем горячего и холодного водоснабжения
Speedfit можно дезинфицировать хлором (гипохлоритом натрия) после установки. Бытовые системы дезинфицируют раствором хлора с концентрацией 50 ppm (мг / л) в течение одного часа.После этого времени концентрация не должна быть ниже 30 ppm во всех точках отбора.
В настоящее время широко используются другие методы дезинфекции и химические вещества (например, озон и перекись водорода). Со Speedfit можно использовать только те, которые специально рекомендованы как подходящие для контакта с пластиковыми водопроводными системами и, при необходимости, с привлечением специализированных подрядчиков.
Дезинфекционные растворы должны контактировать только с внутренними (влажными) поверхностями системы. Если на какие-либо обычно сухие поверхности фитинга Speedfit попал дезинфицирующий раствор, следует немедленно заменить весь фитинг.В конце периода дезинфекции дезинфицирующий раствор необходимо немедленно промыть во всех точках забора чистой питьевой водой. Раствор нельзя оставлять в системе.
Техническая консультационная служба
Техническая консультативная служба JG Speedfit готова помочь и проконсультировать по всем аспектам использования системы Speedfit. Услуга доступна с 8:00 до 16:30 с понедельника по пятницу по телефону 01895 425333 и факсу.01895 425319. Продукты, упомянутые в данном онлайн-руководстве, предназначены для использования в водопроводно-канализационных и отопительных установках Великобритании или в других странах, где применяются аналогичные требования к установке. Для получения дополнительной информации о продуктах, подходящих для использования в других странах, обратитесь в нашу техническую консультационную службу.
Мы гордимся качеством нашей продукции, и все жалобы тщательно расследуются. Если у вас возникла проблема с продуктом Speedfit, верните нам фитинг и трубу для исследования.Для точного анализа нам понадобится не менее 50 мм трубы. Если есть подозрение, что труба неисправна, предоставьте информацию о маркировке трубы.
Общие проблемы и идентификация
Проблема: лопнувшая или оплавленная труба.
Труба будет деформирована, показывая вид «клюв попугая» или длинное отверстие с краями трубы, оплавленными волнообразно.
Идентификация: «Клюв попугая» образовался в результате разрыва трубы из-за замерзания воды.Если труба имеет вид расплавленного металла, она может быть нагрета до температуры выше 128 градусов Цельсия. Это может быть вызвано прямым контактом с источником тепла, таким как паяльная лампа или дымовая труба, либо водой или паром в системе, превышающим безопасный уровень.
Проблема: фитинг или часть фитинга распались — фитинг, возможно, вылетел из трубы и в нем могут отсутствовать компоненты.
Идентификация: Фитинг вышел из строя из-за химической атаки.Наиболее распространенное поражение — это поток припоя на кислотной основе, стекающий в фитинг во время пайки ближайшего медного фитинга, или флюс, контактирующий с фитингом каким-либо иным образом.
Проблема: плачет из фитинга
Идентификация: труба не была полностью вставлена до упора, или одно или оба уплотнительных кольца были повреждены заусенцами или острыми краями на конце трубы. См. Наши предупреждения в « Как установить соединение ».
Проблема: фитинг оторвался от трубы.В фитинге отсутствует цанга, трубная вставка остается внутри фитинга после того, как труба вышла наружу.
Идентификация: Если это происходит при первом ремонте, наиболее вероятная причина заключается в том, что труба не была полностью вставлена в фитинг до упора трубы, и система не была испытана под давлением. Если цанга (зажимное приспособление) отсутствует, все вылетает. Если цанга имеется, а опора трубы все еще находится внутри соединителя, но труба все еще выдувается, это означает, что полное введение не выполнено.
Стандарты и принадлежности
MAV2 Линейный отводной клапан, регулируемый для трубы с наружным диаметром 1/2 «5/8»
| Описание | Статус | Кол-во. Заказал | Цена за единицу | ||
|---|---|---|---|---|---|
Добавить в корзину | |||||
Нет данных по этому продукту
| 05.10.2019, 23:02 | # 8 ( постоянная ссылка ) | |
Это не 350! Дата регистрации: ноя 2009 Расположение: Западный Мэриленд Сообщений: 1,172 Приводы: Сумасшедшая жена и 09 370Z Сила репутации: 98739 | Цитата:
~ Роб -DD Air Guide, Stillen G3 CAI, 63-миллиметровые корпуса дроссельной заслонки, Motordyne M370, Berk HFC, FI TDX CBE (без разрешения, CF), Sprint Booster v3, Ecutek Dyno Tuned, и этот список можно продолжить … | |
A1 Линейный кран Регулируемый линейный кран
/ {{vm.product.unitOfMeasureDescription || vm.product.unitOfMeasureDisplay}}
{{section.sectionName}}:
{{option.description}}
{{раздел.sectionName}} Выберите {{section.sectionName}}
.{{styleTrait.nameDisplay}} {{styleTrait.unselectedValue? «»: «Выбрать»}} {{styleTrait.unselectedValue? styleTrait.unselectedValue: styleTrait.nameDisplay}}
| Нет аккаунта? Нет проблем! Продукты Lowe’s Pro Supply также доступны в магазинах Lowe’s и в Интернете. | Купить сейчас |
Нет учетной записи? Нет проблем!
Продукты Lowe’s Pro Supply также доступны
в магазинах Lowe’s и в Интернете.
| Удобство покупки! Эксклюзивный способ сделать покупки еще удобнее в вашей учетной записи, в магазине или онлайн в Lowe’s | Зарегистрируйтесь сейчас |
Удобство покупки!
Эксклюзивный способ сделать покупки еще удобнее в вашем аккаунте, в магазине или онлайн в магазине Lowe’s
- Характеристики
- Документы
- {{Спецификация.nameDisplay}}
- Технические характеристики
- Документы
| Марка | |
| {{attributeValue.valueDisplay}} {{$ last? »: ‘,’}} |
| Марка | |
| {{attributeValue.valueDisplay}} {{$ last? »: ‘,’}} |
Делиться
Электронное письмо было успешно отправлено. Электронное письмо не было отправлено, проверьте данные формы.
×Pro Tapping Inc.| Горячие краны | Мокрые краны | Труба замерзает
Часто задаваемые вопросы
Какой самый большой кран у вас?
могу сделать на моей 12-дюймовой углеродистой стали
основной?
Мы можем выбрать размер по размеру на любом
материал трубопровода, кроме бетонного цилиндра
трубка.
Можете ли вы использовать паропровод или естественный
газопровод?
Мы можем отвести линии
содержащий все и вся, кроме
кислород.
Моя основная находится в потолке. Может
Вы постучите по нижней части
трубка?
Мы можем выполнять наши услуги
360 градусов вокруг основного при условии
фурнитура устанавливается квадратной и перпендикулярной
На главную.
Чем отличается труба
Замораживание и остановка линии?
Оба
услуги достигают того же конечного результата за счет
временное отключение, позволяющее
заказчик, произвести ремонт, переделку или
перемещение без отключения всей системы
вниз.Трубку заморозить можно только
выполняется, если нет потока и линия
полный. Если у вас есть поток или если линия
не заполнен, то остановка линии может быть
выполнила.
Как работает высокое давление и расход
повлиять на замораживание трубы?
Рабочий
давление не влияет на успех трубы
заморозить.На линии высокого давления равное давление
необходимо наносить на обе стороны ледяной пробки
как только работа с клиентами будет завершена. Поток
(включая движение, турбулентность и конвекцию)
повлияет на успех замораживания труб.
Для формирования полной ледяной пробки леска должна быть
полный, и в линии не должно быть потока.
Можете ли вы заморозить линию,
гликоль в нем?
Способность трубить
Замораживание линии, содержащей гликоль, основано на
концентрация и тип (этилен / зеленый или
пропилен / розовый). Пожалуйста, позвоните в наш офис
Больше подробностей.
Как узнать, следует ли использовать ограничитель линии или вставку клапана?
Вам необходимо определить, нужна ли вам временная или постоянная услуга.Остановка линии — это временная услуга, хотя оставленный на месте фитинг обычно можно использовать для перезагрузки. Установка клапана в линию — это постоянная услуга.
В чем разница между горячим и мокрым краном?
Услуги такие же. Оба они обеспечивают соединения ответвлений. Отличие заключается в материале трубопровода. Врезки под горячую воду выполняются на углеродистой, оцинкованной и нержавеющей стали, латуни, меди и некоторых других материалах трубопроводов.Хотя обычно это сварное соединение, во многих случаях мы можем предоставить приложение с болтовым креплением. Многие люди называют эту услугу «мокрым краном», потому что продукт в трубопроводе часто является жидкостью; например, охлажденная, конденсаторная или горячая вода. Мокрые врезки выполняются на литом и высокопрочном чугуне, транзите, бетонной цилиндрической трубе и некоторых других материалах трубопроводов. Поскольку эти материалы нельзя сваривать, мокрые метчики устанавливаются на болтах. По водопроводу обычно транспортируется вода или канализация.
Чем занимается часть США
Pro Tapping сервис?
Профессиональное нарезание резьбы
обслуживает все Соединенные Штаты, включая
Аляска и Гавайи.
Врезка двигателя — Помощь в ремонте
ДВИГАТЕЛЬ ИЗУЧАЕТ ШУМ ПРИ ЗАПУСКЕ
by Mark Davidson
ОБЗОР СИМПТОМОВ
Двигатель издает постукивающий звук при запуске. Шум может исчезнуть сразу после запуска или присутствовать в течение нескольких минут.
АНАЛИЗ
Этот тип шума обычно вызывается неисправными толкателями клапана или утечкой из выпускного коллектора.Если шум длится более минуты и полностью исчезает или стихает после прогрева двигателя, наиболее вероятной причиной является утечка из выпускного коллектора. Если шум длится всего несколько секунд, наиболее вероятной причиной является неисправность подъемника клапана. Начать диагностику следует с визуального осмотра выхлопной системы. Осмотрите выпускные коллекторы на предмет протечек прокладок и трещин. Черные пятна сажи в местах сопряжения коллектора с головкой блока цилиндров являются ключевыми индикаторами утечки через прокладку выпускного коллектора.Осмотрите на предмет сломанных болтов выпускного коллектора. Осмотрите область прокладки, где коллектор болтами прикреплен к выхлопной трубе. Небольшие утечки выхлопных газов часто могут самоуплотняться, когда металлические детали двигателя нагреваются и расширяются.
Если нет никаких признаков утечки выхлопных газов и шум исчезает через несколько секунд после запуска двигателя, следует подозревать неисправность масляного регулятора или подъемника клапана. Гидравлические подъемники с клапанами используют давление моторного масла для расширения подъемника, что обеспечивает нулевой зазор клапана.Это предотвращает постукивание клапанов. Когда двигатель выключен, клапан и пружина в подъемнике расширяют его и удерживают масло внутри подъемника. Если клапан или пружина позволяет маслу стекать из подъемника, оно разрушится. После запуска подъемнику потребуется некоторое время, чтобы «накачаться» и расшириться, поскольку в двигателе повышается давление масла. В это время клапаны могут постучать, поскольку между коромыслом и подъемником есть зазор.
СПОСОБЫ УСТРАНЕНИЯ
Замена толкателей клапана обычно требует серьезной разборки двигателя.Доступны масляные присадки, которые могут освободить подъемники от прихвата. Этот тип добавки следует добавлять в соответствии с рекомендациями по продукту. В тяжелых случаях может потребоваться частая замена масла с дополнительными процедурами. Если эти продукты не помогают, замена подъемника может быть единственной альтернативой.
