Электромагнитные клапаны подразделяются по исполнению на:

«НЗ» — нормально закрытые клапаны.

«НО» — нормально открытые клапаны.

«БС» — бистабильные (импульсные) клапаны, переключение между положениями реализовывается путем подачи кратковременного импульса.

По принципу действия электромагнитные клапаны подразделяются на клапаны прямого действия, срабатывающие при отсутствии перепада давления и клапаны пилотного (непрямого) действия, для работы которых необходим минимальный перепад давления. Также клапаны можно разделить на поршневые и мембранные.

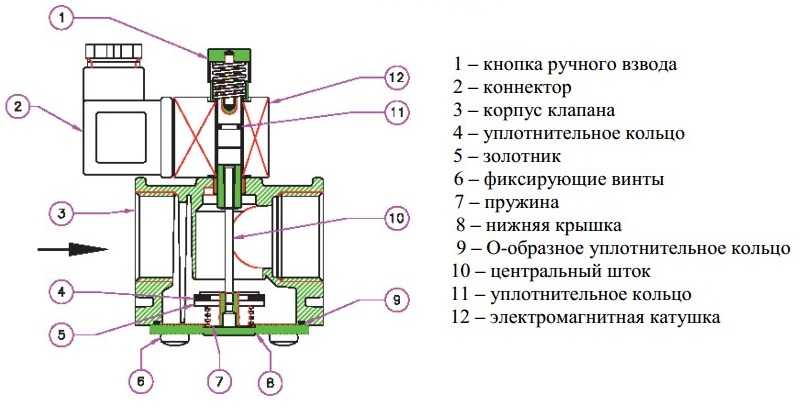

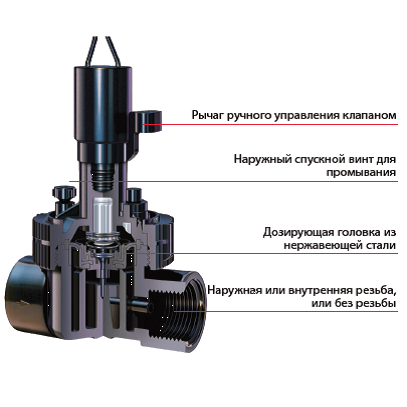

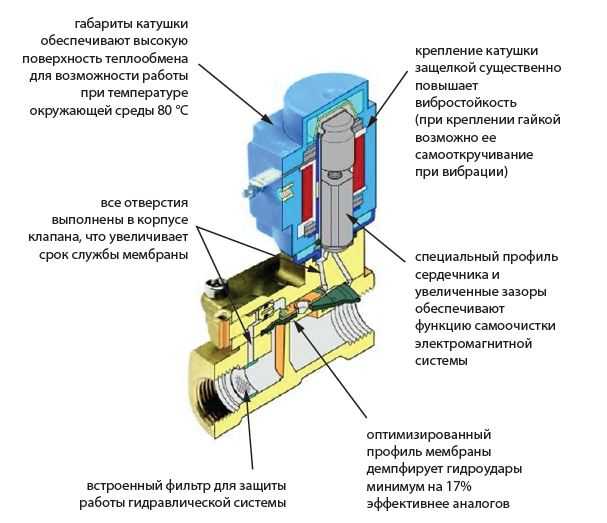

Устройство электромагнитного (соленоидного) клапана

Клапан прямого действия	Клапан пилотного действия

Электромагнитная катушка (соленоид) имеет медную обмотку, защищенную композитным диэлектрическим составом, которая помещается в металлический или литой пластиковый корпус. Степенью защиты катушек IP65 (пылевлагонепроницаемые).

Напряжение питания:

Переменный ток AC220V; AC110V; AC24V.

Постоянный ток DC24V; AC12V.

Шток клапана выполнен из нержавеющий стали.

Крышка и Корпус в зависимости от серии клапана могут быть выполнены из следующих материалов: латунь; нержавеющая сталь; чугун; нейлон, эколон.

Крепеж выполнен из нержавеющей стали

Пружина 1 выполнена из нержавеющей стали

Плунжер выполнен из нержавеющей стали и уплотнения из полимерного материала

Пружина 2 выполнена из нержавеющей стали

Мембрана изготовлена из высококачественных эластичных полимерных материалов специальной конструкции и химического состава.

Свойства материалов мембран и уплотнений.

Благодаря развитию химической промышленности, полимерные материалы из которых создаются мембраны, и уплотнения для соленоидных клапанов SMART получают уникальный набор свойств и отвечают самым различным запросам, и потребностям.

EPDM – Этилен-пропилен-диен-каучук. Недорогой, химически, термостойкий и износостойкий эластичный полимер. Высокая устойчивость к старению и погодным воздействиям. Устойчив к кислотам, щелочам, окислителям, соленым растворам, воде, пару низкого давления, нейтральным газам. Неустойчив к бензину, бензолу керосину, маслам, и углеводородам. Температура применения −40… +140 °С.

FKM – Фторкаучук. Термостойкий и эластичный синтетический полимер. Высокая стойкость к износу, старению, озону и ультрафиолету. Химически устойчивый для кислотных и щелочных сред, нефтепродуктов, для топлива и углеводородов. Применяется для спиртов, воды, воздуха и пара низкого давления при температуре −30… +150 °С. Разрушается эфирами, органическими кислотами.

NBR – Нитрил-бутадиен-каучук. Распространенный и недорогой эластичный полимер, обладающий относительно высокой стойкостью к истиранию и износостойкостью, нейтральный к воздействию бензина, минерального масла, дизельного топлива, растворов щелочей, неорганических кислот, пропана, бутана, воды, морской воды. Температурный диапазон −30… +100 °С. Разрушается бензолом, окислителями и ультрафиолетом.

PTFE – Политетрафторэтилен. Фторполимер, один из самых химически стойких полимерных материалов. Применяется в химической промышленности для кислот и их смесей высокой концентрации, щелочей, растворителей. Устойчив к бензолу, окислителям, маслам и топливам. Используется для агрессивных газов, углеводородов, воздуха, воды и пара. Температурный диапазон −50… +200 °С. Разрушается трифторидом хлора и жидкими щелочными металлами.

TEFLON – Политетрафторэтилен. Запатентованное название фторполимера, на основе PTFE с улучшенными эксплуатационными характеристиками. Рабочая температура применения в диапазоне −50… +250 °С.

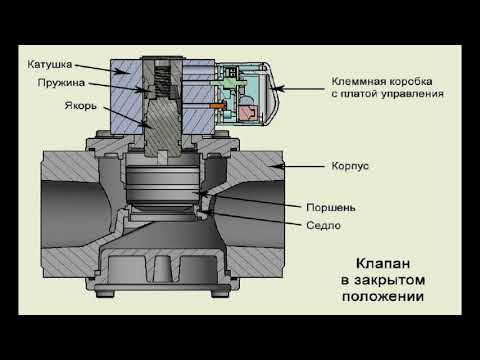

Принцип действия электромагнитного клапана прямого действия.

Нормально закрытый соленоидный клапан.

У данного клапана рабочее положение нормально-закрытое, без напряжения на электромагнитной катушке он закрыт. Мембрана клапана эластична и имеет перепускное отверстие, по центру мембраны расположено запрессованное кольцо с подъемной пружиной из нержавеющей стали и выравнивающий канал. При отсутствии или присутствии давления в системе мембрана и плунжер прижаты к седлу и выравнивающему каналу, усилием возвратной пружины. Так же мембрану будет прижимать давление среды, равное давлению на входе в клапан, поступающее через перепускное отверстие в мембране, в над мембранное пространство.

При подаче напряжения на соленоидную катушку создается электромагнитное поле, в результате плунжер поднимается и открывает выравнивающий канал. В случае если в системе есть давление произойдет снижение давления в над мембранном пространстве, т.к. выравнивающий канал больше в диаметре, чем перепускное отверстие. Таким образом, из-за разницы давлений мембрана поднимается вверх и клапан открывается. Если в системе нет давления, мембрану потянет в верхнее положение подъемная пружина, которая закреплена на плунжере. Электромагнитный клапан будет находиться в открытом состоянии до снятия напряжения с электромагнитной катушки.

Нормально открытый соленоидный клапан.

У данного клапана рабочее положение является нормально-открытым, без напряжения на электромагнитной катушке он открыт. Плунжер поднят, выравнивающий канал открыт. В случае если в системе есть давление, в над мембранном пространстве давление падает, т. к. выравнивающий канал больше в диаметре, чем перепускное отверстие. Таким образом, из-за разницы давлений мембрана поднимается вверх, и клапан находится в открытом положении. Если в системе нет давления, мембрану поднимает в верхнее положение подъемная пружина, закреплённая на плунжере, который в свою очередь изначально находится в верхнем положении. Электромагнитный клапан будет находиться в открытом состоянии до подачи напряжения на электромагнитную катушку.

При подаче напряжения на электромагнитную катушку клапана якорь сжимает подъемную пружину, возвратная пружина выталкивает шпиндель, который оказывает усилие на плунжер и закрывает выравнивающий канал. Мембрана прижимается к седлу за счет усилия возвратной пружины и перепада давления. Электромагнитный клапан будет находиться в закрытом состоянии до подачи напряжения на электромагнитную катушку.

Принцип действия электромагнитного клапана пилотного действия.

Нормально закрытый соленоидный клапан.

У данного клапана рабочее положение является нормально-закрытым, без напряжения на электромагнитной катушке он закрыт. Мембрана клапана прижата к седлу усилием пружины 0,5 бар и давлением среды в над мембранном пространстве, которое поддерживается через перепускное отверстие в мембране и равно давлению на входе в клапан. Пилотный канал, находящийся на выходе из клапана закрыт подпружиненным плунжером и его диаметр больше диаметра перепускного отверстия в мембране. При подаче напряжения на соленоидную катушку создается электромагнитное поле, в результате плунжер поднимается и открывает пилотный канал. Происходит снижение давления в над мембранном пространстве. Из-за разницы давлений мембрана поднимается вверх и клапан открывается. Электромагнитный клапан будет находиться в открытом состоянии до снятия напряжения с электромагнитной катушки.

Нормально открытый соленоидный клапан.

Рабочее положение данного клапана является нормально-открытым, т. е. клапан открыт без подачи на электромагнитную катушку напряжения и есть минимальный перепад давления 0,5 бар. В случае, если в системе на входе в клапан будет, отсутствовать давление или оно будет менее 0,5 бар, то мембрана клапана останется, прижата к седлу усилием пружины 0,5 бар. При подаче напряжения на соленоидную катушку создается электромагнитное поле, в результате плунжер опускается и закрывает пилотный канал. Диаметр пилотного канала больше чем диаметр перепускного отверстия в мембране. Клапан закрывается при помощи пружины и давления среды на входе в клапан, которое попадает в над мембранное пространство через перепускное отверстие в мембране. Электромагнитный клапан будет находиться в закрытом состоянии до снятия напряжения с электромагнитной катушки.

Принцип действия бистабильного электромагнитного клапана.

Данный клапан имеет два постоянных положения «открыто» или «закрыто», переключение между положениями реализовывается путем подачи кратковременного импульса. Мембрана клапана прижата к седлу усилием пружины 0,5 бар и давлением среды в над мембранном пространстве, которое поддерживается через перепускное отверстие в мембране и равно давлению на входе в клапан. Пилотный канал, находящийся на выходе из клапана закрыт подпружиненным плунжером и его диаметр больше диаметра перепускного отверстия в мембране. При подаче кратковременного импульса на соленоидную катушку плунжер поднимается и открывает пилотный канал. Происходит снижение давления в над мембранном пространстве. Из-за разницы давлений мембрана поднимается вверх и клапан открывается. Электромагнитный клапан будет находиться в открытом состоянии до момента подачи импульса обратной полярности на электромагнитную катушку.

Электромагнитный (соленоидный) клапан | LAZY SMART

   25.03.2016    Нет комментариев    Рубрика: Автоматика в быту, Основы автоматики

Электромагнитный клапан — исполнительное устройство, используемое в автоматике для открытия/закрытия потоков газа или жидкости. Эти устройства — неотъемлемая часть систем тепло- и водо- снабжения, автоматического полива, систем управления уровнем жидкости в резервуаре и т.д.

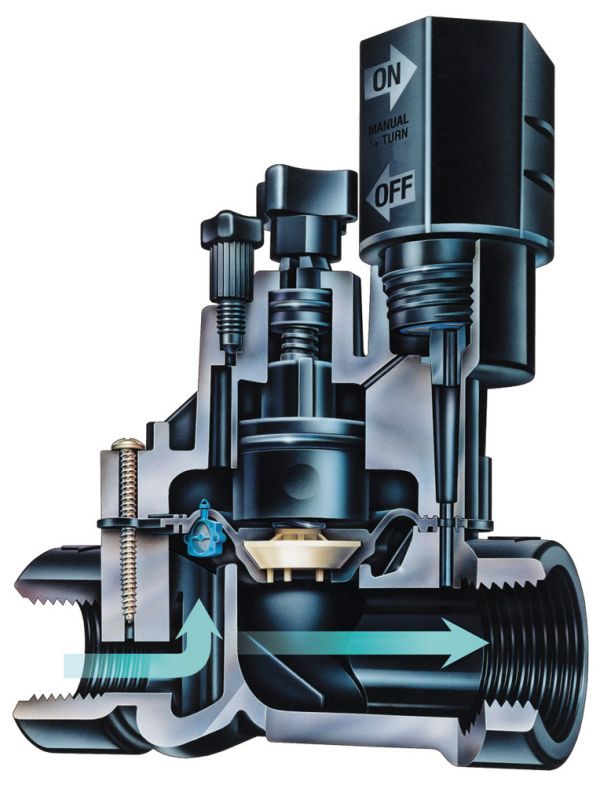

Принцип работы

Электромагнитный клапан состоит из катушки с сердечником и запирающего механизма (клапана и мембраны). При подаче напряжения на катушку, в ней возникает магнитное поле, которое заставляет сердечник вместе с запирающим механизмом изменить своё состояние по отношению к исходному положению.

Рис. 1 Нормально закрытый (НЗ) клапан

При снятии напряжения питания клапан возвращается в исходное состояние за счёт механического действия пружины.

Нормально-открытый и нормально-закрытый электромагнитный клапан

В нормальном состоянии (когда управляющее напряжение на катушке отсутствует) клапан может быть открыт (нормально-открытый клапан) или закрыт (нормально-закрытый клапан).

В каких же случаях используют НЗ клапаны, а в каких НО? Всё зависит от того, какое состояние считается наиболее безопасным — состояние, в которое клапан должен вернуться при аварийном пропадании управляющего напряжения. Например, в системе защиты от протечек ЭМ клапан устанавливается в квартире на входном трубопроводе, чтобы перекрыть подачу воды в случае возникновения протечки. Если установить НО клапан в такую систему, то в случае пропадания электропитания в квартире клапан будет оставаться открытым и не спасёт от протечки. Поэтому в данном случае безопасным состоянием является «нормально закрытое».

Если с точки зрения безопасности оба состояния клапана являются равноценными, тогда берут клапан с таким нормальным состоянием, в котором устройство в процессе работы будет находиться дольше, чтобы снизить расходы электроэнергии.

Характеристики и выбор ЭМ клапана

Основными характеристики, на которые нужно обратить внимание при выборе клапана:

• Тип клапана: нормально-открытый или нормально-закрытый. Какой тип клапана выбрать подробно рассмотрено в предыдущем разделе.
• Присоединительные размеры: диаметр и тип резьбы.
• Габаритные размеры: клапан же должен уместиться там, куда его планируется установить.
• Максимальное давление (PN): Предельное давление среды, при котором может работать клапан. Выбирать его нужно с некоторым запасом относительно рабочего давления воды в вашей системе.
• Диапазон рабочего давления (ΔP) . Верхний предел обычно совпадает с PN. Нижний предел тоже важен: если давление в системе не достигает нижнего предела, клапан может просто не открыться.
• Масса. Если клапан много весит, придётся продумать для него дополнительный крепёж, чтобы он не погнул трубопровод, на котором установлен.
• Тип управляющего напряжения: переменный или постоянный ток, рабочее напряжение катушки. Необходимо учитывать при проектировании системы управления клапаном.

Управление электромагнитным клапаном

Важной характеристикой ЭМ клапана является тип управляющего напряжения. В системах автоматики это чаще всего 220 В переменного тока или 24 В постоянного тока. Управляют клапаном с помощью дискретного ключа. Это может быть релейная схема автоматики, ручная кнопка или релейный выход контроллера.

На рисунке показано управление клапаном с катушкой на 220 В.  Схема управление катушкой рассчитанной на постоянный ток 5, 12, 24 В — идентична. Однако, в случае с постоянным током важнособлюдать полярность управляющего напряжения.

Применение электромагнитного клапана

В одной из наших статей мы рассказали об организации системы полива на дачном участке. При создании поливальной машины мы активно применяли различные типы электромагнитных клапанов.

Предлагаем Вам ознакомиться с этой статьёй.

   Tags: реле, Электромагнитный клапан

---

Электромагнитные клапаны для медицинского оборудования

Электромагнитные клапаны для медицинского оборудования | Компания Ли Бета-заглушкиОбратные клапаныПредохранительные клапаныОграничители расхода Клапаны измерения расходаТрубные фитинги и компонентыЭлектромагнитные клапаны– Запорные клапаны– Раздаточные клапаны– Регулирующие клапаныФорсункиЗащитные экраныНасосы– Насосы переменного объема– Насосы постоянного объема КоллекторыДополнительные продукты Обзор электромагнитных клапанов

Новый продукт

Инновационный электромагнитный клапан с внутренней пережимной трубкой

Xover ^® — это прорыв в быстром и простом выборе расхода благодаря инновационной конструкции пережимной трубки и малому остаточному объему. Узнайте, как этот компонент сочетает в себе путь потока пережимного клапана с универсальными, не требующими обслуживания характеристиками химически инертного запорного клапана для обеспечения критически важных приложений в высокотехнологичных медицинских и научных приборах.

Посмотреть видео Посмотреть продукт

Электромагнитные клапаны

Прецизионные электромагнитные клапаны для медицинского оборудования

Компания Lee является ведущим поставщиком миниатюрных прецизионных соленоидных клапанов для управления подачей жидкости, которые обеспечивают критически важные характеристики в медицинских приложениях. Надежность и адаптивность наших конструкций не имеют себе равных. Независимо от того, разрабатываете ли вы медицинское оборудование для лечения пациентов или обучаете медицинских работников, наша цель — помочь вам обеспечить уход за пациентами и улучшить качество их жизни. Мы предлагаем широкий ассортимент электромагнитных клапанов для удовлетворения ваших потребностей в перекачке жидкостей, предоставляя вам инженерные решения для преодоления основных проблем, таких как экономия места, веса и мощности, без ущерба для требований к производительности на уровне системы.

Разработанный с использованием долговечных материалов, каждый клапан проходит 100% функциональное тестирование для обеспечения надежной, стабильной и долгосрочной работы. Компания Lee может настроить характеристики клапана в соответствии с конкретными требованиями, включая напряжение срабатывания, условия портирования, рабочее давление, скорость потока, утечку седла, время отклика, материалы уплотнения и многое другое. Пожалуйста, свяжитесь с вашим местным инженером по продажам Lee с вашими индивидуальными потребностями.

Электромагнитные клапаны управления

Управляющие электромагнитные клапаны используются для подачи воздуха или газа в пневматические системы, где универсальность и надежность не могут быть поставлены под угрозу из-за быстрого времени отклика или работы с малой мощностью. Эти компактные клапаны доступны в 2-ходовой или 3-ходовой конструкции с различными вариантами монтажа. Эти компактные клапаны легко монтируются на коллектор или подсоединяются к мягкой трубке, что делает их идеальным решением для приложений, в которых большое количество клапанов должно быть сконструировано в минимально возможном пространстве. В дополнение к обычным электромагнитным клапанам мы предлагаем электромагнитные клапаны с магнитной защелкой, которые потребляют гораздо меньше энергии, что помогает экономить энергию в устройствах с батарейным питанием. Наконец, мы даже предлагаем бесшумные соленоидные клапаны с пониженным уровнем шума при срабатывании, что делает их идеальными для прикроватного применения.

Узнать больше

Раздаточные электромагнитные клапаны

Как следует из названия, дозирующие электромагнитные клапаны предназначены для дозирования небольших объемов жидкости в диапазоне от нанолитров до миллилитров. Наши раздаточные клапаны, доступные в двухходовой нормально закрытой конфигурации с осевым потоком, отличаются высокой скоростью работы, что позволяет точно регулировать поток жидкости. Компактная конструкция позволяет легко интегрировать дозирующие клапаны в самые узкие места. Возможность работы при высоком давлении и высокой температуре позволяет точно дозировать вязкие жидкости, а химически инертные материалы повышают совместимость с агрессивными жидкостями.

Узнать больше

Запорные электромагнитные клапаны

Запорные клапаны используются, когда вступают в действие агрессивные жидкости. Доступные модели с диафрагмой или пережимной трубкой, эти клапаны сконструированы таким образом, что чувствительные внутренние компоненты соленоида отделены от пути потока. Это значительно продлевает срок службы вашего инструмента без ущерба для производительности и надежности. Запорные клапаны Lee выпускаются в 2-ходовом или 3-ходовом исполнении и в нескольких вариантах монтажа, что обеспечивает инженерам гибкость для интеграции в минимально возможное пространство. Небольшой внутренний объем и быстрая реакция переключения этих клапанов позволяют легко промывать их между циклами для эффективного контроля жидкости.

Узнать больше

Обзор электромагнитных клапанов

Ищете электромагнитный клапан? Используйте Product Finder, чтобы найти конфигурации, соответствующие вашим требованиям, и получить доступ к подробной информации о продукте, такой как размеры, технические характеристики, модели CAD и многое другое!

Поддержка и ресурсы

Поддержка и ресурсы от команды, говорящей на вашем языке

Станьте партнером The Lee Company и получите гораздо больше, чем просто поставщик высококачественных продуктов для контроля жидкости. Наша надежная команда технической поддержки доступна на каждом этапе пути, чтобы помочь вам найти решения, максимально повысить производительность и повысить эффективность вашей деятельности. Ознакомьтесь с этими ресурсами, относящимися к отрасли медицинского оборудования.

Перейти в Центр поддержки и ресурсов

Расчет

Газ LOHM

Всегда проверяйте расчеты расхода экспериментально.

Расчет LOHMS для жидкости

Расчет

Газ LOHM

Расчет жидкости LOHMS

Решить для:

Лома

Расход

Давление

Введите значения: Все поля обязательны

Газ:

Воздух

ВоздухАргон (Ar)Двуокись углерода (CO₂)Угарный газ (CO)Этан (C₂H₆)Фреон-12 (CCl₂F₂)Гелий (He)Водород (H₂)Природный газНеон (Ne)Азот (N₂)Двуокись азота (N₂O) Кислород (O₂)Диоксид серы (SO₂)Ксенон (Xe)

Температура газа:

°F

°F°C

Давление на входе:

psia

psiapsigbarkPamm Hg

Давление на выходе:

фунтов на квадратный дюйм

psiapsigbarkPamm Hg

Расход:

SLPM

SLPMSCFMмин³/минмл/минPPHlb _м /кг/минм/мин

Ом:

Критическое давление:

Критическая температура:

Единицы Константа «K»:

Расчет

Жидкость LOHM

Всегда проверяйте расчеты расхода экспериментально.



Расчет газа LOHMS

^* Существует множество параметров, которые необходимо учитывать при определении V-фактора. Щелкните здесь для получения дополнительной информации.

Расчет

Жидкость LOHMs

Расчет газа LOHMS

Решить для:

Лома

Расход

Давление

Введите значения: Все поля обязательны

Жидкость:

Вода

#2 Дизельное маслоИзопропиловый спиртMIL-PRF-7024MIL-PRF-5606MIL-PRF-83282MIL-PRF-23699MIL-PRF-7808MIL-PRF-5624 (JP-4)MIL-PRF-5624 (JP-5)SAE 10 OilSilicone (200 cS)Skydrol 500B-4Skydrol LD-4Transaqua HTWaterOther

Температура жидкости:

°F

°F°C

Давление на входе:

psi

psibarkПакг/кв. сммм рт.ст.

Давление на выходе:

psi

psibarkПакг/кв. сммм рт.ст.

Расход:

галлонов в минуту

галлонов в минуту л/минмл/мин³/минPPHгм/мин

Ом:

Вязкость:

Удельный вес:

V-фактор ^* :

Вручную введите

^* Существует множество параметров, которые необходимо учитывать при определении V-фактора. Щелкните здесь для получения дополнительной информации.

Что такое электромагнитный клапан?

Датчики драгоценных камней

Назад к списку блогов

Что такое электромагнитный клапан?

25 апреля 2017 г.

Даже если вы никогда не видели электромагнитный клапан, вы определенно сталкивались с машиной, которая от него зависит. Эти небольшие устройства используются во всем: от домашних систем отопления до коммерческих автомоек, бассейнов и стоматологического оборудования.

Итак, что такое электромагнитный клапан? А что делает электромагнитный клапан? И как работают электромагнитные клапана? Электромагнитные клапаны чаще всего используются в процессах управления невязкими жидкостями, газами и маслами. Электромагнитные клапаны помогают управлять процессами включения/выключения потока или давления.

По сути, электромагнитный клапан представляет собой клапан с электромеханическим управлением. Он получил свое название от соленоида, который представляет собой электрическую катушку с подвижным ферромагнитным сердечником. Несмотря на то, что существует множество типов электромагнитных клапанов, таких как 2-ходовые нормально закрытые, 2-ходовые нормально открытые и 3-ходовые миниатюрные электромагнитные клапаны, основной принцип работы каждого из них обычно одинаков.



Как работает электромагнитный клапан?

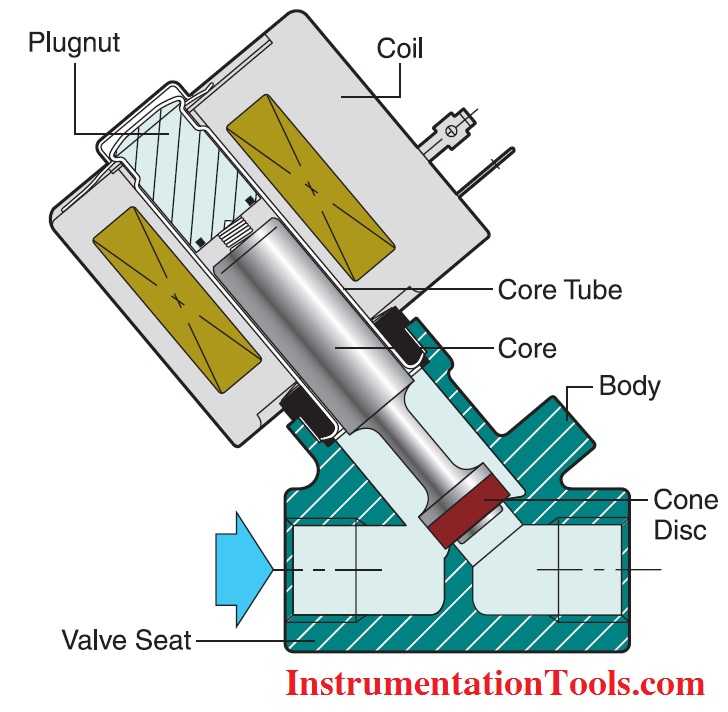

В двухходовом электромагнитном клапане прямого действия плунжер с резиновым уплотнением удерживается на седле клапана за счет давления пружины. Электрические токи проходят через катушку, создавая электромагнитное поле, по существу превращая ее в магнит для работы электромагнитного клапана. Железный плунжер притягивается магнитным полем. Это создает отверстие, через которое может течь жидкость или газ. Когда электрические токи прекращаются, клапан закрывается.



Электромагнитные клапаны общего назначения

Электромагнитные клапаны работают в процессе открытия и закрытия. Например, в системах, имеющих дело с потоком газа или жидкости в трубе, электромагнитные клапаны помогают в дозировании. И хотя клапаны общего назначения легко адаптируются, чрезвычайно долговечны и могут охватывать все, от медицинского оборудования до пищевой промышленности, иногда требуется немного больше специализации.

Просмотреть электромагнитные клапаны общего назначения >



Криогенные электромагнитные клапаны

Криогенные электромагнитные клапаны, например, способны работать при температурах до -320 °F. Эти клапаны особенно хорошо подходят для работы с элементами с экстремальными температурами, такими как жидкий азот (LN2) и жидкий диоксид углерода (LCO2), в специализированных приложениях, таких как лазерное хирургическое оборудование.

View Криогенные электромагнитные клапаны >



Запорные электромагнитные клапаны

Типы изоляции, с другой стороны, предназначены для управления потоком различных агрессивных жидкостей и газов с несколькими материалами корпуса и диафрагмы. Эти электромагнитные клапаны легко интегрируются в различные сложные и требовательные системы и идеально подходят для различных применений, от аналитических приборов до клинико-диагностических анализаторов.

Посмотреть запорные электромагнитные клапаны >



Какой электромагнитный клапан лучше всего подходит для вашего применения?

Если вы пытаетесь определить, какой электромагнитный клапан лучше всего подходит для вашего конкретного применения, обратите внимание на несколько важных соображений. Во-первых, это, очевидно, цель, для которой он будет использоваться. Какие среды вы хотите контролировать? Вы также должны обратить внимание на общий диапазон давления приложения и коэффициент потока жидкости (значение Cv, если вы живете в США, и значение Kv, если вы живете в Европе или Азии). Например, чем мощнее электрическая катушка, тем выше давление, которое клапан может удерживать открытым или сдерживать.

Еще один способ найти подходящий электромагнитный клапан — обратиться к экспертам компании Gems. Мы можем рассказать о различных типах электромагнитных клапанов, более подробно объяснить, как работает электромагнитный клапан, и определить, какой из них подходит для любого применения, которое вы имеете в виду. Мы надеемся, что это ответило на ваш вопрос о том, что такое электромагнитный клапан. Чтобы связаться с нами, посетите здесь.



Подробнее об электромагнитных клапанах >

Даже если вы никогда не видели электромагнитный клапан, вы определенно сталкивались с машиной, которая от него зависит.
