Что такое кислотоупорный кирпич: производство, размеры, цена, фото

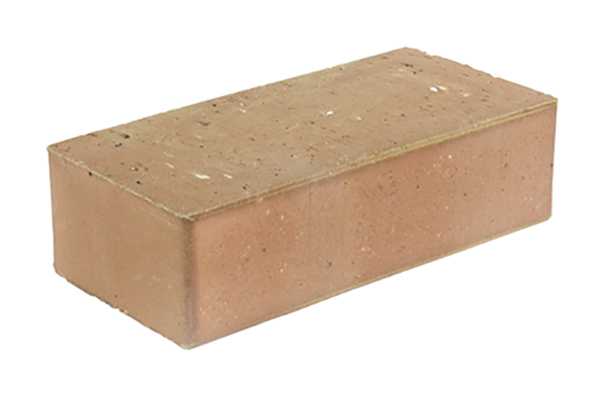

Кирпич кислотоупорный фото

К кислотоупорным материалам относятся кислотостойкие материалы, которые находят применение в промышленности. Среди них можно назвать: керамику, кислотоупорные бетоны, кирпичи и замазки, некоторые природные минералы, металлы и сплавы металлов, резину и пластмассы.

Для чего применяют кислотоупорный кирпич

Востребованность же кислотоупорного кирпича в хозяйственной деятельности объясняется чрезвычайно просто. Это современный материал, созданный по новым технологиям, предназначенный для использования в среде с повышенной кислотностью. Изделия из него во время эксплуатации защищают аппараты и конструкции, которые подвергаются жесткому действию со стороны агрессивной химической среды.

Этот материал достаточно хорошо проявил себя при строительстве всевозможных промышленных сооружений, возведении дымовых труб, башен, желобов, резервуаров, газоходов, различного типа используют его для футеровки труб, которые отводят газы с активными и ядовитыми химическими веществами. Строительство топливозаправочных станций также не обходится без него. Все, что связано с химическим, металлургическим, и даже молочным производством, надежно защищено от реагентов построенными сооружениями из данного кирпича.

Изготовление и применение — особенности производства

Кислотоупорные стройматериалы: кирпич, плитка

Для изготовления этого строительного материала обычно задействуют специальное сырье, прошедшее обработку. Чаще всего в состав входит глина с добавками и дунит. Эти вещества отвечают за прочность кирпичей. Обжигают и спекают глину также вместе с песком, шамотом, другими добавками при высокой температуре (1 200°С–1300°С). Полученные изделия противостоят действию концентрированных кислот и щелочей, не боятся механических воздействий и высоких температур, которые часто сопровождают технологические процессы. Благодаря кислотоупорным кирпичам происходит защита от разрушительных воздействий не только оборудования, но и окружающей среды от этих процессов.

Так как кирпич кислотоупорный, его используют для объектов, которые взаимодействуют с агрессивной средой, то и для кладки кирпичей, чтобы она была качественной, необходимо применение только специальной кислостойкой замазки.

Ею заполняют швы между плитками и камнями, выкладывая стены башен, при футеровке аппаратов. Это важно для техники безопасности строительства. Чтобы разрезать данный кирпич, используют специальные аппараты с электромотором. Кислотоупорные растворы перемешивают в электрических растворомешалках.

Форма, вес и размеры — начиная от ГОСТ а

размеры и форма кислотоупорного кирпича

Форма кислотоупорного кирпича должна соответствовать особенностям той среды, где будет применяться, потому что разные формы имеют различные технологические характеристики. Вес напрямую связан с объемом и формой кирпича. Один кирпич весит чуть больше или чуть меньше 3,5 кг (средний показатель веса).

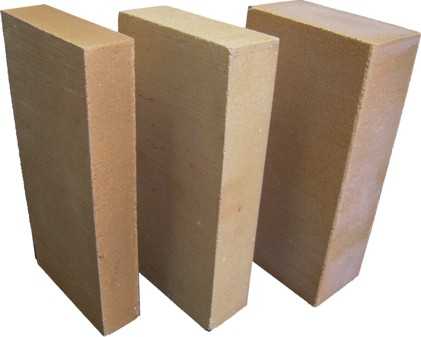

Наиболее распространенные формы кислотоупорного кирпича:

  • Прямые;
  • Клиновые:

а) торцовые;

б) ребровые.

а) продольные;

б) поперечные.

  • Фасонные (по-другому – «слезники»).

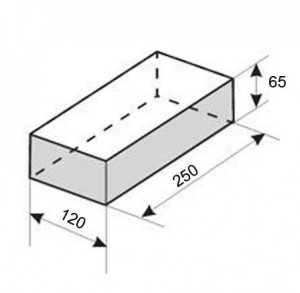

Чаще применяемый размер – 230 Х 113 Х 65 мм. Допускаются по ГОСТу небольшие отклонения размеров кирпича (линейных) от 2 мм до 8 мм.

В некоторых случаях разумно строить из утолщенного кирпича. Подразумеваются полуторный и двойной размеры, которые так же, как и одинарный, могут быть полнотелыми, пористыми, пустотелыми. Для пустотелых характерно наличие отверстий или по-другому «пустот». Форма и размер их различны: в виде овала, щелей, квадрата и многих других. Такие кирпичи уменьшают нагрузку на фундамент; а стены, возведенные из него, обладают высокоизоляционными свойствами. Расход сырья меньше, что дает возможность, кроме того, снизить траты на производство этих кирпичей. Не стоит только забывать, что не рекомендуется из пустотелого кирпича возводить конструкции, имеющие прямой контакт с водой.

Поделим кислотоупорные кирпичи на две группы:

В нее войдут прямой кирпич, радиальный и подвиды, клиновый и подвиды для всех трех классов: «А», «Б», «В»;

2) Фасонный (слезник) для классов «А» и «Б».

Физико-технические свойства — таблица расчета и рекомендации по покупке

По физико-техническим показателям происходит такое деление:

Наименование показателяЗначение для кирпича
1 группа2 группа
По водопоглощению, в процентах, не больше6,0–8,08,0 –10,0
По кислотостойкости, в процентах, не ниже97,5–96,096,0–95,0
По пределу прочности при сжатии, МПа (кгс/см2), не ниже55,0–35,0
(550) (360)
40,0–30,0
(400)(300)
По водопроницаемости48–2424
По термической стойкости (количество теплосмен, не ниже)3–22

Если у вас возникла необходимость купить кислотоупорный кирпич, вы можете воспользоваться нашими советами и рекомендациями по подбору качественного кислотоупорного кирпича и приобрести у ближайшего к вам производителя по подходящей цене в соответствии с ГОСТ стандартами.

У кислотоупорного кирпича должна быть точная форма, правильные углы и четко очерченные, гладкие и ровные грани. На кирпичной поверхности не должно быть выпуклых частей и углублений, трещин. Только в этом случае кислотоупорный кирпич будет соответствовать всем требованиям.

Подробное технология производства кирпича описана тут.

Примите участи в опросе:
 Загрузка ...

Наши рекомендации:

Понравился пост? Поделись с друзьями и оцени публикацию. Тебе не трудно, а автору приятно. Спасибо.

Загрузка...

Подписывайся на наши новости Вконтакте!

stroykirpich.com

Кислотоупорный кирпич: размеры, укладка, виды

Для возведения промышленных объектов, контактирующих с агрессивными веществами, применяют кислотоупорный кирпич. За счет класса изделие прочное, долговечное и надежное. Цена материала на порядок выше остальных видов, поэтому применяется только при строгой необходимости. Выпускается в различных формах, за счет чего имеет индивидуальные характеристики по весу и размеру изделия. Технология кладки аналогична с обычным кирпичом. Применяется только цельный материал без дефекта поверхности.

Что собой представляет?

Кислотоупорный кирпич — строительный материал, который имеет повышенную стойкость от агрессивной среды. Такой камень выдерживает воздействие кислоты, щелочи, стремительные перепады температур и механические нагрузки. Материал отличается высокой плотностью и низкой влаговпитываемостью за счет добавок в составе. Выпускается в различных формах — прямые блоки и радиальные элементы. Основной ингредиент для изготовления — пластичная глина с высокой огнестойкостью и тугоплавлением. Из-за своего состава (кремнезем, глинозем, оксид кальция и железа) кислотоупорный материал обладает желтым цветом. Карбонаты в составе кирпича недопустимы. Кислотоупорный камень подвергается обжигу в 1300 градусов и создается с глянцевой или матовой поверхностью.

Вернуться к оглавлению

Зачем нужен?

Область применения:

  • промышленные конструкции;
  • газоходы;
  • дымоотводные трубы;
  • резервуары;
  • башни;
  • желоба;
  • трубы, контактирующие с активными и ядовитыми компонентами;
  • топливные станции.

Кислотоупорный строительный камень применяется в сферах, где на стены оказывается постоянное агрессивное воздействие внешней среды.

Вернуться к оглавлению

Технологические данные и размеры

Материал выдерживает высокую и низкую температуры.

Характеристика изделия:

  • выдерживают регулярный контакт с агрессивной средой;
  • обладают повышенной стойкостью к температурам;
  • морозостойкий;
  • прочный;
  • влагопоглощение — менее 6%.

Размеры и вес такого кирпичного блока соотносятся с объемом и формой материала. В среднем масса составляет 3,5 кг. Это дорогой материал, поэтому его применяют исключительно по необходимости и не в жилищном строительстве. Стандартный размер прямого кирпича: 2,3×1,13×0,65 см. По ГОСТу допустимое отклонение в пределах 2—8 мм. Различают пустотелые, пористые и полнотелые кирпичные блоки. В одной партии выпуска все кирпичи одного веса, формы, цвета и размера.

Вернуться к оглавлению

Виды и классы кислотоупорного кирпича

Исходя из параметров его делят на классы, которые характеризуют качество и гладкость поверхности. Их 3 вида: А, Б и В. Для определения класса делают оценку материала по кислотоупорности, прочности и водопоглощению. Например, класс А имеет наивысшие значения по этим показателям. При этом различия в характеристиках незначительные. Форма кирпича выбирается по особенностям использования и места кладки. Выделяют:

  • прямой;
  • клиновой;
  • радиальный;
  • фасонный.
Материал может иметь радиальную форму.

Радиальные материалы распределяют на 3 размера (малый, средний, большой). В любом виде кирпича высокая температурная прочность, ровные грани поверхности, четко очерченная форма с правильными углами. У кирпича низкое водопоглощение, именно поэтому растворы не должны иметь много влаги в составе, иначе материал не схватится.

Вернуться к оглавлению

Укладка кирпича

Чтобы защита была максимальной, а кирпич прослужил долго, важно соблюдать технологию строительных работ. Кладка выполняется только на специальную замазку, в составе которой кислотоустойчивый порошок. Если влажность невысокая, в замазку входит стекло с кремнефтористым натрием. При повышенной влажности используют только замазка «Арзамит-5». Все работы выполняются только в защитной экипировке. Сама инструкция по кладке такая же, как и при обычном строительстве. Раствор наносится неравномерным слоем: на краях тоньше, чем в средине. Швы должны быть не более 4—5 мм, иначе кладка будет непрочной. По мере укладки изделий делают перевязку швов.

Важно использование кислотного кирпича без трещин, дефектов. Те камни, что не подходят для кладки, перетираются в порошок и добавляются к раствору. В зимний период стройки кислотоупорный материал хранят в закрытом помещении либо отогревают его на протяжении 6 часов в здании с комнатной температурой. Перевозка осуществляется исключительно на поддоне, ящике или контейнере и только в крытом прицепе. В теплый период допускается хранение кислотоупорного кирпича на открытых площадках, но не более 5 дней. До установки весь кирпич проходит проверку технологом на отсутствие брака.

etokirpichi.ru

Кислотоупорный кирпич описание видео фото виды размеры параметры.

Кислотоупорный кирпич  создана специально для защиты трубопроводов, промышленного оборудования, печей, используемых в металлургии и химической промышленности, от воздействия химических веществ. Прежде всего, данный материал устойчив к воздействию кислот. Чаще всего его используют для возведения:



  1. Промышленных конструкций;
  2. газоходов;
  3. Дымоотводных труб;
  4. желобов;
  5. башен;
  6. Резервуаров.

Дополнительной сферой применения является футеровка труб, используемых для отвода веществ с активными и ядовитыми компонентами. Нередко из кислотоупорной кирпича строят топливозаправочные станции.

Технология производства

Кислотоупорный кирпич  изготавливается из нескольких компонентов, и каждый из них проходит обязательную обработку. Прежде всего, основными компонентами являются глина и дунит. Другие добавки используются для придания кирпичу повышенной прочности на сжатие и изгиб. Шамотный порошок, глина и песок, входящих в состав кислотоупорной кирпича, в процессе обжига спекается. При этом температура может достигать 1300 градусов.

В результате такого обжига образуется материал, который устойчив не только к концентрированных кислот и щелочей, а также к высоким температурам, резких перепадов температур, прямого контакта с пламенем. К тому же, кирпич прекрасно переносит значительные механические нагрузки.

Использовать кислотоупорный кирпич можно в комплексе со специальной кислотоупорной кладочной смесью. При раскрое материала применяется установка, работающая благодаря электродвигателю.

Изготовление   осуществляется на специальных заводах. Производить его на простом кирпичном заводе просто невозможно, так как для технологического процесса необходимо высокоточное специализированное оборудование и достаточно сложные по химическому составу смеси.

На заводах осуществляется строгий контроль качества, осуществляемый с каждой партией готовой продукции. Если результаты проверки положительные, кирпич допускается к продаже. Иначе всю партию придется отправить на переработку.



Всего существует три основные марки кирпича . Кирпич класса А имеет более высокое качество и дольше долговечен. Она легко переносит воздействие любой агрессивной среды. Чаще всего кирпич класса А используется она при строительстве любых бытовых и промышленных объектов. Если использовать качественный раствор и правильную кладку, построенный объект прослужит десятки лет.

Основными техническими особенностями кирпича класса А являются:

  1. Коэффициент водопоглощения — до 6%;
  2. Уровень кислотоупорные — 97,5%;
  3. Марка прочности: М-550.

Кирпич классов Б и В имеет менее впечатляющие технические характеристики. Они используются в условиях не слишком сильной разрушительной среды. Зато стоимость таких материалов гораздо ниже.

Основные характеристики кирпича класса Б:

  1. Коэффициент водопоглощения — до 6,8%;
  2. Уровень кислотоупорные — 97,5%;
  3. Марка прочности: М-500.

Основные характеристики кирпича класса:

  1. Коэффициент водопоглощения — до 8%;
  2. Уровень кислотоупорные — 96%;
  3. Марка прочности: М-350.

Сразу стоит отметить, что кислотоупорный кирпич может быть только полнотелым, так как любое значительное отверстие снижает прочность и износостойкость материала.

Основные параметры

Вес   составляет 3,5 килограмма, однако она может изменяться в зависимости от формы и размеров. Клиновидные и прямые изделия встречаются чаще, при этом клиновая кирпич может быть торцевой или реберной. Реже встречается радиальная кирпич, который делится на продольные и поперечные.

Стандартные габариты составляют 230х115х65 мм, допускаются отклонения на 2-8 мм по всем параметрам согласно ГОСТ. В некоторых случаях требуется использование полуторной или двойной кирпича, каждая из которых может быть полнотелым или пустотелым, или пористой. Пустотелый кирпич обладает одним или несколькими отверстиями, при этом габариты и форма различны. Данный материал не создает критической нагрузки на фундамент здания или теплового агрегата благодаря малому удельному весу. Также пустотелый кирпич имеет повышенные теплоизоляционные характеристики, она стоит дешевле, так как при ее изготовлении расходуется меньше сырья. Тем не менее, не следует использовать пустотелый материал в том случае, если конструкция контактирует с водой непосредственно, так как пустотелый кирпич имеет высокую гигроскопичность.

При покупке кислотоупорной кирпича  обратите внимание на то, что она проводится по ГОСТ 474-90, следовательно, она должна соответствовать всем указанным требованиям. На рубеже данное изделие имеет мелкие фракции, поверхность неоднородна. Не используйте блоки, имеющие внутренние трещины. Это признак брака, а бракованная кирпич обладает коротким эксплуатационным сроком.

Товар должен обязательно иметь маркировку, располагается на одной из сторон кирпича. На поддоне, пакете или ящике должен быть ярлык, на нем указывается информация о:

  1. Классе изделия;
  2. Дату изготовления;
  3. Количество товара;
  4. Номер партии.

Для качественной транспортировки кирпич  нужно хорошо упаковывать на поддоны, которые изготавливаются по техническим условиям 21-28-60. Их разрешается заменить контейнерами, которые выполняются по стандарту 19667. Чтобы не произошло опрокидывание при перевозке, кирпич нужно обвязать с помощью металлической ленты. Также очень важно при покупке прочитать требования ГОСТа. Если материал был изготовлен без соблюдения этих норм, он не будет отвечать требованиям, а потому не сможет качественно защитить трубопроводы, печи и другие объекты. В пакетах или ящиках перевозить изделия запрещается, особенно если их вес превышает 1000 килограммов. Для частного строительства покупать данный материал не имеет смысла, так как он стоит дороже обычного кирпича.

Особенности кислотостойкого материала

Главным сырьем, которое применяют при производстве кирпичных блоков, является глина с добавками. Именно они позволяют получать в итоге плотный камень, который устойчив к воздействию щелочей, а также кислот.

  • Он идеально подойдет для мощения полов и стен в разных производственных помещениях, используется при возведении промышленных коридоров и резервуаров для вывода газов. Такой материал обязательно берут для строительства объектов, где возможно попадание на поверхность агрессивных материалов, это может быть кислота и т.д.
  • Кирпич кислотоупорный используют также для кладки фундамента резервуаров и башен, в дымовых трубах, которые призваны выполнять отвод газов с содержанием вредных веществ.
  • Широко используют в строительстве сооружений химической, металлургической, нефтехимической, а также молочной промышленностях.
  • Его применяют при облицовке зданий, мощении улиц и бензозаправках.
  • Так же делается и футеровка кислотоупорным кирпичом в местах, где есть агрессивная химическая среда.

Внимание: Кладка кислотоупорного кирпича производится не на простой раствор, а на специальную замазку, изготовленную из кислотоупорного порошка, который содержит в себе реагенты. Главной особенностью замазки становится ее особенность достаточно быстрого затвердевания.

Кирпичные блоки доставляют на место строительной площадки в упаковках из пакетов. Размеры кислотоупорного кирпича не отличаются от размеров строительного камня. Плоскость может быть глянцевой или же матовой, форма у кислотоупорного камня – прямоугольная.

Его изготовлением занимаются только на особых предприятиях, так как во время производства необходимо применять сложнейшее оборудование, сложные химические составы, а также значительные производственные мощности.

Свойства кирпича

Относят защитный кислотоупорный блок к материалам, имеющим класс особого назначения. В основном он применяется как барьер к агрессивной среде. Его кладка обладает защитными функциями, ограждая пространство от влияния газов, кислот, щелочей и других агрессивных сред.

Футеровку создают из кирпича такого вида. Она представляет собой слой, обеспечивающий защиту рабочей поверхности об дымовых труб, оборудования и других агрегатов, охраняя их от негативного влияния.

Стройматериал обладает следующими свойствами:

  • Данный материал прекрасно переносит прямое воздействие кислоты, масел и других растворителей.
  • Прекрасно переносит повышенные температуры и влажность. Поэтому долговечен;
  • Может применять не только в химической и металлургической отрасли, но и для проведения облицовочных работа на заправках и иных зданий, которым необходимо такая защита.
  • Цена на такой материал не маленькая, поэтому его много не берут, а делают точный расчет.
  • Хорошая прочность. Даже ввиду того, что его не применяют в нагруженных постройках, его прочность можно сравнить с обычным кирпичом.
  • Морозоустойчивость. Такому камню не страшны низкие температурные режимы.
  • Влагопоглощение крайне мало (не больше шести процентов).



Размеры, виды и классы

Для такого строительного материла правила ГОСТ определяют три класса: В, А и Б.

Классы зависят от следующих параметров:

  • Прочность;
  • Поглощение жидкости;
  • Кислотоупорность. Может составлять от девяноста шести до девяноста семи процентов.

Кроме классов изделия могут делиться по форме:

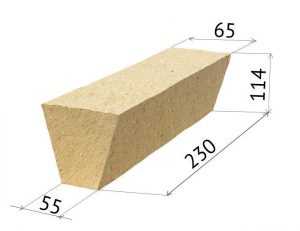

  • Прямой кирпич или КП. Этот вида является самым распространенным. Он выпускается со следующими размерами: двести тридцать*сто тринадцать*шестьдесят пять миллиметров.
  • Торцевой камень. Схож с предыдущим видом.
  • Ребровый кирпич. Его размеры соответствуют КП.
  • Радиальный поперечный камень. Его выпуск производится в нескольких размерах: малый, средний и большой.



Особенность укладки

Кладку такого вида проводят на специальную замазку, производящуюся на основе порошка, устойчивого к кислоте.

Внимание: Если вы проводите работы с подобным порошком, не забывайте о средствах для индивидуальной защиты.

Инструкция по проведению работ собственными силами практически не отличается от кладки простого кирпича, но есть и свои нюансы, которые необходимо учитывать:

  • Все блоки должны быть осмотрены самым тщательным образом и только после этого можно начинать работу. Материал, который имеет даже мельчайшие трещины или сколы отбраковывают, потому что для футеровки он не пригоден.

Внимание: Профессионалы советуют не избавляться от непригодных блоков, потому что их можно растолочь в порошок, который после добавляют в раствор для кладки обычных кирпичей.

Этот раствор улучшает характеристики кладки, что обеспечивает ей долговечность, а также устойчивость.

    • В той ситуации, когда кладку внутренней футеровки проводят в зимний период, то блок некоторое время держат в помещении, чтобы материал впитал в себя условия будущей среды эксплуатации. Разница температур перед осуществлением кладки нежелательная для такого материала.
    • Кладку могут выполнять в целый кирпич, половину и четверть.

Монтаж ванны под ключ
В этой статье подчеркивается важность тесной координации между сделками в типичном проекте по установке ванной комнаты. Вступление При установке новой ...
Тег «Далее»

building-ooo.ru

ГОСТ 474-90 Кирпич кислотоупорный. Технические условия

Текст ГОСТ 474-90 Кирпич кислотоупорный. Технические условия



ГОСТ 474-90

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

КИРПИЧ КИСЛОТОУПОРНЫЙ

ТЕХНИЧЕСКИЕ УСЛОВИЯ

Издание официальное

ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
КИРПИЧ КИСЛОТОУПОРНЫЙ
Технические условия

Acid-proof bricks. Specifications

ГОСТ

474-90

ОКП 57 5321

Дата введения 01.01.92

Настоящий стандарт распространяется на кислотоупорный кирпич, применяемый для защиты аппаратов и строительных конструкций, работающих в условиях кислых агрессивных сред и при футеровке дымовых труб, которые служат для отвода газов, содержащих агрессивные вещества. Термины, применяемые в настоящем стандарте, и пояснения к ним даны в приложении 1.

1. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

1.1.    Кислотоупорный кирпич должен изготовляться в соответствии с требованиями настоящего стандарта по технологическому регламенту, утвержденному в установленном порядке.

1.2.    Основные параметры и размеры

1.2.1. Кирпич изготовляют классов А, Б и В.

1.2.2 Форма и коды ОКП для кирпича приведены в табл. 1.

Таблица 1

Форма кислотоупорного кирпича

Код ОКП

Прямой

57 5321 1000

Клиновой:

торцовый

57 5321 2100

ребровый

57 5321 2200

Радиальный:

поперечный большой

57 5321 3100

поперечный средний

57 5321 3200

поперечный малый

57 5321 3300

продольный большой

57 5321 4100

продольный малый

57 5321 4200

Фасонный (слезник):

большой

57 5322 1100

средний

57 5322 1200

малый

57 5322 1300

прямой

57 5322 1400

1.2.3. Формы кирпича приведены на черт. 1—6.

Издание официальное

Перепечатка воспрещена

© Издательство стандартов, 1990 © ИПК Издательство стандартов, 2002

Прямой

ь

л

Черт. 1

Клиновой

торцовый

двусторонний

Клиновой

ребровый

двусторонний

Радиальный

поперечный

ь

-•J

Li

Черт. 2

Черт. 3

Черт. 4

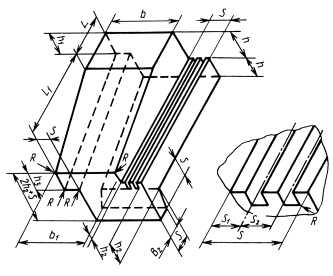

Фасонный (слезник)

Радиальный

продольный

Черт. 5

1.2.4. Размеры кирпича в зависимости от формы приведены в табл. 2 и 3.

Таблица 2

Размеры, мм

Обозна

чение

кирпича

Форма кирпича

L

L,

b

Ь\

S,

Объем,

м3

Масса,

кг

КП

Прямой

230

113

65

0,0017

3,65

КТ

Клиновой торцовый двусторонний

230

113

65

55

0,0015

3,35

КР

Клиновой ребровый двустороний

230

113

65

55

0,0015

3,35

Радиальный поперечный:

КРП-1

большой

230

210

113

65

0,0016

3,52

КРП-2

средний

205

195

113

65

0,0015

3,23

Продолжение табл. 2

Размеры, мм

Обозна

чение

кирпича

Форма кирпича

L

L,

ь

Ь\

А

S,

Объем,

м3

Масса,

кг

КРП-З

малый

205

160

113

65

0,0014

2,95

Радиальный продольный:

КРПР-4

большой

230

113

95

65

0,0016

3,52

КРПР-5

малый

230

113

70

65

0,0014

2,95

Примечание. Масса и объем кирпича являются справочными и не являются браковочным признаком.

Таблица 3

Размеры, мм

Обоз

наче

ние

кир

пича

Форма

кирпича

R

L

L,

b

Ь\

А

Si

S2

h

h\

^2

h

h

Объем,

м3

Мас

са,

кг

КФб

Фасонный (слезник):

большой

5

115

210

205

168

40

12

15

56,5

52,5

34

30

25

0,0061

13,0

КФ7

средний

5

115

210

175

168

40

12

15

56,5

52,5

34

30

25

0,0055

11,0

КФ8

малый

5

115

210

175

95

40

12

15

56,5

52,5

34

30

25

0,0031

6,82

КФ9

прямой

5

115

210

175

175

40

12

15

56,5

52,5

34

30

25

0,0057

11,40

Примечание. Масса и объем кирпича являются справочными и не являются браковочным признаком.

1.2.5.    Условное обозначение кирпича должно состоять из формы, класса и обозначения настоящего стандарта.

Примеры условных обозначений:

Кирпич прямой класса Б:

КП Кл. Б ГОСТ 474-90

Кирпич радиальный поперечный класса Б:

КРП-1 Кл. Б ГОСТ 474-90

1.2.6.    Допускается изготовлять кирпич с тремя рифлеными сторонами (две боковые и одно основание) по требованию потребителя.

1.2.7.    Отклонения размеров и формы прямого, клинового и радиального кирпича не должны превышать норм, указанных в табл. 4, фасонного кирпича (слезника) — табл. 5.

Таблица 4

Наименование показателя

Значение для кирпича класса

А

Б

В

Предельные отклонения размеров, мм, не более:

по длине

±3,0

±3,0

±4,0

по ширине

±2,0

±2,0

±2,0

по толщине

±1,0

±2,0

±2,0

Продолжение табл. 4

Наименование показателя

Значение для кирпича класса

А

Б

В

Кривизна (отклонение от плоскостности), мм, не

более:

по «ложку»

2,0

2,0

2,0

по «постели»

1,0

2,0

2,0

Таблица 5

Наименование показателя

Значение для кирпича класса

А

Б

Предельные отклонения по длине и ширине, %, не более:

для измерений до 120 мм

±2,0

±2,4

» » свыше 120 мм

±2,2

±2,6

Отклонения по толщине и высоте, мм, не более

±2,5

±4,0

1.3. Характеристики (свойства)

1.3.1. По физико-техническим показателям кирпич должен соответствовать нормам, указанным в табл. 6.

Таблица 6

Значение для кирпича

Наименование показателя

прямого, клинового и радиального, класса

фасонного (слезника), класса

А

Б

В

А

Б

1. Водопоглощение, %, не более

6,0

6,8

8,0

8,0

10,0

2. Кислотостойкость, %, не менее

97,5

97,5

96,0

96,0

95,0

3. Предел прочности при сжатии, МПа (кгс/см2), не менее

55,0

(550)

50,0

(500)

35,0

(350)

40,0

(400)

30,0

300)

4. Водопроницаемость (с обратной стороны не должно быть капель), ч

48

36

24

24

24

5. Термическая стойкость, (количество теплосмен)

3

3

2

2

2

6. Температурный коэффициент линейного расширения, 10—6 К-1

6,0—7,8

7. Коэффициент теплопроводности, Вт/(мК)

0,9—1,16

8. Модуль упругости при 20 °С, ЕхЮ4, МПа

1,7—3,4

П римечание. Коэффициент линейного расширения, коэффициент теплопроводности и модуль упругости являются справочными и не являются браковочным признаком.

1.3.2.    Условия применения кирпича для оборудования, подвергающегося воздействию фосфорно-кислых и фторсодержащих сред в соответствии с приложением 2.

1.3.3.    Дефекты на поверхности кирпича не должны превышать указанных в табл. 7.

Таблица 7

Значение для кирпича

Наименование показателя

прямого, клинового и радиального, класса

фасонного (слезника), класса

А

Б

в

А

Б

Трещины

Не допускаются

Посечки, не более:

в количестве, шт.

2

3

3

5

длиной, мм

15

20

20

50

Отбитости углов, не более:

в количестве, шт.

2

3

3

3

глубиной, мм

5

6

7

10

Отбитости ребер, не более:

в количестве, шт.

2

3

2

3

глубиной, мм

3

3

7

10

Выплавки, выгорки диаметром, мм, не более

5

6

6

8

Поверхностная ошлакованность

Не более чем на */з поверхности

Допускается

Примечание. Общее количество дефектов на поверхности не более двух для кирпича класса А, не более четырех — для классов Б и В.

1.3.4.    Кирпич в изломе должен быть мелкозернистым однородным. Не допускаются внутренние трещины.

1.4.    Маркировка

1.4.1.    На монтажную или боковые стороны каждого кирпича должен быть нанесен товарный знак предприятия-изготовителя и форма кирпича.

1.4.2.    Транспортная маркировка груза — по ГОСТ 14192, манипуляционные знаки — по ГОСТ 14192 № 1, черт. 1.

1.4.3.    На каждом пакете, ящике и ящичном поддоне должен быть ярлык, на котором указывают:

класс кирпича;

номер партии;

дату изготовления;

количество кирпича.

1.5.    Упаковка

1.5.1.    Кирпич укладывают в ящичные поддоны по ТУ 21—28—60 или в специальные контейнеры по ГОСТ 19667 или формируют в пакеты на плоских поддонах по ГОСТ 9078 и обвязывают стальной лентой по ГОСТ 503 или ГОСТ 3560.

1.5.2.    Технические требования к формированию и скреплению пакетов на плоском поддоне должны соответствовать ГОСТ 26663 и ТУ 21—28—60.

1.5.3.    Основные параметры и размеры пакетов — по ГОСТ 24597 и ТУ 21—28—60.

1.5.4.    Кирпич, отправляемый в районы Крайнего Севера и труднодоступные районы, упаковывают в соответствии с ГОСТ 15846, п. 108 в деревянные ящики по ГОСТ 10198 или по ТУ 21—28—44.

1.5.5.    Масса ящика или пакета не должна превышать 1 т.

2. ПРИЕМКА

2.1. Кирпич принимают партиями. Партией считают кирпич одной формы и класса в количестве не более:

40000 шт. — прямого, клинового и радиального;

5000 шт. — фасонного (слезника).

2.2.    Кирпич, отгружаемый потребителю предприятием-изготовителем, должен сопровождаться паспортом, в котором указывают:

наименование предприятия-изготовителя или его товарный знак; номер партии и дату изготовления;

условное обозначение и количество отгружаемого кирпича; результаты проведенных испытаний; обозначение настоящего стандарта.

2.3.    Для проверки соответствия кирпича требованиям настоящего стандарта проводят приемосдаточные и периодические испытания.

2.4.    Приемосдаточные испытания

2.4.1. Приемосдаточные испытания проводят по показателям и в объеме, указанным в табл. 8.

Таблица 8

Наименование показателя

Объем выборки, шт.

1. Внешний вид

См. табл. 9

2. Отклонение размеров и формы

20

3. Физико-технические показатели

10

4. Поверхность излома

2

2.4.2. Для определения соответствия партии кирпича требованиям к внешнему виду применяют двухступенчатые планы контроля по ГОСТ 18242*.

Партию оценивают по результатам плана контроля (табл. 9).

Таблица 9

Объем партии кирпича, шт.

Ступень

контроля

Объем

выборки, шт.

Общий объем выборки, шт.

Приемочное число Д

Браковочное число R(.

От 1201 до 3200

Первая

32

32

2

5

Вторая

32

64

6

7

От 3201 до 10000

Первая

50

50

3

7

Вторая

50

100

8

9

От 10001 до 35000

Первая

80

80

5

9

Вторая

80

160

12

13

Св. 35000

Первая

125

125

7

11

Вторая

125

250

18

19

2.4.3.    Партию кирпича принимают, если количество дефектного кирпича в первой выборке меньше или равно приемочному числу Д для первой ступени контроля.

Партию не принимают, если количество дефектного кирпича больше или равно браковочному числу Rc для первой ступени контроля.

Если количество дефектного кирпича в первой выборке больше приемочного числа Д, но меньше браковочного Д, отбирают вторую выборку.

Партию кирпича принимают, если количество дефектных кирпичей в двух выборках меньше или равно приемочному числу Д, или не принимают, если количество дефектного кирпича в двух выборках больше или равно браковочному числу Rc для второй ступени контроля.

2.4.4.    Если при проверке размеров и формы кирпича, отобранного от партии, один кирпич не соответствует требованиям настоящего стандарта, партию принимают, если два — партия приемке не подлежит.

2.4.5.    При несоответствии партии требованиям настоящего стандарта по размерам и форме проводят сплошной контроль.

2.4.6.    При проверке кирпича по физико-техническим показателям (водопоглощению, кислотостойкое™, пределу прочности при сжатии, термической стойкости) партию принимают, если показатели кирпича соответствуют требованиям п. 1.3.1.

При получении неудовлетворительных результатов испытаний по физико-техническим показателям проводят повторное испытание по показателю, не удовлетворяющему требованиям п. 1.3.1, на удвоенном количестве образцов, взятых из той же партии.

*В Российской Федерации действует ГОСТ Р 50779.71—99.

Результаты повторных испытаний распространяются на всю партию.

2.5. Периодические испытания

2.5.1.    Водопроницаемость, температурный коэффициент линейного расширения, коэффициент теплопроводности и модуль упругости определяют периодически.

2.5.2.    Водопроницаемость определяют один раз в квартал на трех образцах от партии.

Температурный коэффициент линейного расширения, коэффициент теплопроводности и модуль упругости определяют один раз в год на трех кирпичах от партии.

2.5.3.    При получении неудовлетворительных результатов периодических испытаний (водопроницаемости) изготовитель переводит испытания по данному показателю в категорию приемосдаточных до получения положительных результатов не менее чем на четырех партиях подряд.

3. МЕТОДЫ ИСПЫТАНИЙ

3.1.    Для проведения физико-технических испытаний по ГОСТ 473.1—ГОСТ 473.11 отбирают следующее количество образцов:

3 — на водопоглощение;

2    — на кислотостойкость;

3    — на предел прочности при сжатии;

2 — на термическую стойкость;

2    — на поверхность излома;

3    — на водопроницаемость;

3 — на температурный коэффициент линейного расширения;

3 — на коэффициент теплопроводности;

3 — на модуль упругости.

В качестве образцов для испытаний на водопоглощение, кислотостойкость и для проверки излома допускается использовать куски кирпича после проверки их на прочность.

3.2.    Внешний вид кирпича и поверхность излома проверяют при рассеянном искусственном свете и освещенности от 300 до 400 лк или при дневном освещении, близком к указанной интенсивности рассеянного света, при этом:

1)    видимые трещины и посечки измеряют металлической линейкой по ГОСТ 427 или щупом по ТУ 2-034-225;

2)    отбитость угла кирпича измеряют металлической линейкой по ГОСТ 427 по наибольшей длине отбитости ребра или измеряют по ГОСТ 15136;

3)    глубину отбитостей ребер измеряют металлической линейкой по ГОСТ 427 на поверхности кирпича по максимальному перпендикуляру к ребру кирпича или измеряют по ГОСТ 15136;

4)    длину отбитости ребер измеряют металлической линейкой по ГОСТ 427 по наибольшей длине дефекта;

поверхностная ошлакованность измеряется металлической линейкой по ГОСТ 427 по наибольшей длине дефекта;

наличие внутренних трещин определяют простукиванием металлическим молотком массой не более 200 г, при отсутствии трещин кирпич должен издавать чистый недребезжащий звук.

3.3.    Длину и ширину кирпича измеряют металлической линейкой по ГОСТ 427 по двум граням лицевой поверхности на расстоянии не менее 5 мм от грани.

За результат испытания принимают среднее арифметическое двух измерений (см. табл. 4 и 5).

3.4.    Толщину и высоту кирпича измеряют металлической линейкой по ГОСТ 427 или штангенциркулем по ГОСТ 166 по четырем углам на расстоянии не более 15 мм от начала угла изделия.

За результат испытания принимают среднее арифметическое четырех измерений (см. табл. 4 и 5).

3.5.    Кривизну граней определяют по двум диагоналям:

при вогнутой поверхности — измеряют наибольший зазор между поверхностью кирпича и ребром металлической линейки по ГОСТ 427, поставленной по диагонали поверхности. Зазор измеряют щупом по ТУ 2—034—225;

при выпуклой поверхности — измеряют зазор между поверхностью кирпича и ребром металлической линейки, поставленной по диагонали кирпича и опирающейся с одного конца на щуп, равный допускаемой величине искривления.

За результат измерения принимают наибольшее значение.

3.6.    Водопоглощение определяют по ГОСТ 473.3.

3.7.    Кислотостойкость определяют по ГОСТ 473.1.

3.8.    Предел прочности при сжатии определяют по ГОСТ 473.6.

3.9.    Термическую стойкость кирпича определяют по ГОСТ 473.5.

3.10.    Водопроницаемость кирпича определяют по ГОСТ 13993.

3.11.    Температурный коэффициент линейного расширения определяют по ГОСТ 10978 в интервале температур 20—600 °С.

3.12.    Коэффициент теплопроводности определяют по ГОСТ 12170.

3.13.    Модуль упругости определяют по ГОСТ 961.

4. ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

4.1.    Транспортирование

4.1.1.    Кирпич транспортируют всеми видами транспорта в крытых транспортных средствах в соответствии с правилами перевозок грузов, действующими на данном виде транспорта.

Допускается транспортировать кирпич автомобильным транспортом.

4.1.2.    Размещение и крепление грузов в железнодорожных вагонах проводят в соответствии с техническими условиями погрузки и крепления грузов, утвержденными МПС.

4.1.3.    Погрузочно-разгрузочные работы должны выполняться в соответствии с требованиями ГОСТ 12.3.009.

4.2. Хранение

4.2.1.    Кирпич должен храниться раздельно по классам и формам в крытых складских помещениях или под навесом на площадках с твердым покрытием.

Непосредственно перед погрузкой в вагон допускается складировать кирпич на открытых площадках с твердым покрытием не более пяти дней.

5. ГАРАНТИИ ИЗГОТОВИТЕЛЯ

5.1.    Изготовитель гарантирует соответствие кислотоупорного кирпича требованиям настоящего стандарта при соблюдении условий транспортирования и хранения.

5.2.    Гарантийный срок эксплуатации кирпича — 1 год со дня ввода в эксплуатацию.

ПРИЛОЖЕНИЕ 1 Справочное

ТЕРМИНЫ, ПРИМЕНЯЕМЫЕ В СТАНДАРТЕ, И ПОЯСНЕНИЯ К НИМ

Термин

Пояснение

Трещина

Щель, узкое углубление, расположенное на поверхности изделия, шириной более 1 мм

Посечка

Несквозная трещина шириной до 1 мм

Выгорка

Поверхностное углубление, образовавшееся от выгорания инородного тела, попавшего в массу

Выплавка

Пятно темного цвета

Отбитости углов и ребер

Механические повреждения

Площадь по «ложку»

Площадь боковой грани размером axs

Площадь по «постели»

Площадь боковой грани размером ах b

ПРИЛОЖЕНИЕ 2 Справочное

УСЛОВИЯ ПРИМЕНЕНИЯ КИРПИЧА ДЛЯ ОБОРУДОВАНИЯ, ПОДВЕРГАЮЩЕГОСЯ ВОЗДЕЙСТВИЮ ФОСФОРНО-КИСЛЫХ И ФТОРСОДЕРЖАЩИХ СРЕД

Основная среда и определяющие компоненты

Концентрация

Температура, °С

1. Ортофосфорная кислота по пятиокиси фосфора (Н3РО4 по Р2О5), не более

54%

Кремнефтористоводородная кислота (FFSiFf,), не более

2,2 %

До 85

фтористый водород (HF)

Следы

2. Кремнефтористоводородная кислота (FFSiF,-,), не более

2%

До 60

3. Парогазовая смесь с содержанием плавиковой кислоты и четырехфтористого кремния HF+SiF4, не более

5 г/нм3

До 100

ИНФОРМАЦИОННЫЕ ДАННЫЕ
1.    РАЗРАБОТАН И ВНЕСЕН НПО «Строймашкерамика»
2.    УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 11.11.90 № 2805
3.    ВЗАМЕН ГОСТ 474-80
4.    ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

ГОСТ 12.3.009-76 ГОСТ 166-89 ГОСТ 427-75

ГОСТ 473.1-81-ГОСТ 473.11-81

ГОСТ 473.1-81

ГОСТ 473.3-81

ГОСТ 473.5-81

ГОСТ 473.6-81

ГОСТ 503-81

ГОСТ 961-89

ГОСТ 3560-73

ГОСТ 9078-84

ГОСТ 10198-91

ГОСТ 10978-83

ГОСТ 12170-85

ГОСТ 13993-78

ГОСТ 14192-96

ГОСТ 15136-78

ГОСТ 15846-79

ГОСТ 18242-72

ГОСТ 19667-74

ГОСТ 24597-81

ГОСТ 26663-85

ТУ 21-28-44-83

ТУ 21-28-60-87

ТУ 2-034-225-87

Номер пункта, подпункта

4.1.3

3.4

3.2; 3.3; 3.4; 3.5

3.1

3.7 3.6

3.9

3.8

1.5.1 3.13

1.5.1

1.5.1

1.5.4

3.11

3.12

3.10

1.4.2

3.2

1.5.4

2.4.2

1.5.1

1.5.3

1.5.2

1.5.4

1.5.2; 1.5.3 3.2; 3.5

5.    Ограничение срока действия снято по протоколу № 7—95 Межгосударственного Совета по стандартизации, метрологии и сертификации (НУС 11—95)
6.    ПЕРЕИЗДАНИЕ. Май 2002 г.

Редактор Л. В. Коретникова Технический редактор В.Н. Прусакова Корректор В.Е. Нестерова Компьютерная верстка И.А. Налейкиной

Изд. лиц. № 02354 от 14.07.2000. Сдано в набор 04.07.2002. Подписано в печать 02.08.2002. Уел. печ. л. 1,40. Уч.-изд.л. 1,05.

Тираж 104 экз. С 6859. Зак. 649.

ИПК Издательство стандартов, 107076 Москва, Колодезный пер., 14. e-mail:  Набрано в Издательстве на ПЭВМ

Филиал ИПК Издательство стандартов — тип. «Московский печатник», 103062 Москва, Лялин пер., 6.

Плр № 080102

allgosts.ru

Кирпич кислотоупорный . Согласно ГОСТу 474-90

Кирпич кислотоупорный. Маркировка, транспортировка и хранение. Согласно ГОСТу 474-90









Какие бывают формы кислотоупорного кирпича? Какие используются условные обозначения формы кислотоупорного кирпича?

Ответ: По форме согласно ГОСТу 474-90 кислотоупорный кирпич бывает прямой, клиновой, радиальный, фасонный.

Для обозначения формы кислотоупорного кирпича используются буквенные и цифровые символы:

КП – кирпич прямой;

КТ – кирпич клиновой двухсторонний;

КР – кирпич клиновой ребровый двухстороннй

КРП – кирпич радиальный поперечный;

КРПР – кирпич радиальный продольный.

Цифрами обозначаются основные размеры радиального поперечного и радиального продольного кирпича:

КРП-1 – кирпич радиальный поперечный, большой;

КРП-2 – кирпич радиальный поперечный, средний;

КРП - 3 - кирпич радиальный, поперечный, малый;

КРПР -4 - кирпич радиальный продольный, большой;

КРПР -5 – кирпич радиальный продольный, малый.

Прямой

Клиновой торцовый двусторонний

Клиновой ребровый двусторонний

Радиальный поперечный

Радиальный продольный

Черт. 1

Черт. 2

Черт. 3

Черт. 4

Черт. 5

Фасонный (слезник)

Каковы стандартные размеры кислотоупрного кирпича?

Ответ: Стандартные размеры кирпича приведены в таблице.

Табл. Форма и размеры кислотоупорного кирпича

Обозначение кирпича

Форма кирпича

L

L1

b

b1

S

S1

КП

Прямой

230

-

113

-

65

-

КТ

Клиновой торцовый двусторонний

230

-

113

-

65

55

КР

Клиновой ребровый двустороний

230

-

113

-

65

55

Радиальный поперечный:

КРП-1

большой

230

210

113

-

65

-

КРП-2

средний

205

195

113

-

65

-

КРП-3

малый

205

160

113

-

65

-

Радиальный продольный:

КРПР-4

большой

230

-

113

95

65

-

КРПР-5

малый

230

-

113

70

65

-

Сколько весит кислотоупорный кирпич?

Ответ: Вес кирпича и напрямую зависит от объема и формы кирпича. При расчете грузоперевозок рекомендуется применять усредненные показатели относительно количества кирпича – 3,5 кг. штука.

Обозначение кирпича

Форма кирпича

Объем, м3

Масса, кг

КП

Прямой

0,0017

3,65

КТ

Клиновой торцовый двусторонний

0,0015

3,35

КР

Клиновой ребровый двусторонний

0,0015

3,35

Радиальный поперечный:

КРП-1

большой

0,0016

3,52

КРП-2

средний

0,0015

3,23

КРП-3

малый

0,0014

2,95

Радиальный продольный:

КРПР-4

большой

0,0016

3,52

КРПР-5

малый

0,0014

2,95


п

Что такое класс кислотоупорного кирпича?

Ответ: Класс кислотоупорного кирпича согласно ГОСТу 474-90

рисваивается на основании нормативных требований по соответствию принятым стандартам и возможным отклонениям по форме и физико-техническим показателям:

Табл. Класс кислотоупорного кирпича в зависимости от физико-технических показателей

Наименование показателя

Значение для кирпича

прямого, клинового и радиального, класса

фасонного (слезника), класса

А

Б

В

А

Б

1. Водопоглощение, %, не более

6,0

6,8

8,0

8,0

10,0

2. Кислотостойкость, %, не менее

97,5

97,5

96,0

96,0

95,0

3. Предел прочности при сжатии, МПа (кгс/см2), не менее

55,0
(550)

50,0
(500)

35,0
(350)

40,0
(400)

30,0
300)

4. Водопроницаемость (с обратной стороны не должно быть капель), ч

48

36

24

24

24

5. Термическая стойкость, (количество теплосмен)

3

3

2

2

2

6. Температурный коэффициент линейного расширения, 10-6 К-1

6,0-7,8

-

-

7. Коэффициент теплопроводности, Вт/(м·К)

0,9-1,16

-

-

8. Модуль упругости при 20°С, Е×104, МПа

1,7-3,4

-

-

Табл. Класс клинового и радиального кислотоупорного кирпича в зависимости от наличия отклонений по основным размерам

Наименование показателя

Значение для кирпича класса

А

Б

В

Предельные отклонения размеров, мм, не более:

по длине

±3,0

±3,0

±4,0

по ширине

±2,0

±2,0

±2,0

по толщине

±1,0

±2,0

±2,0

Кривизна (отклонение от плоскостности), мм, не более:

по «ложку»

2,0

2,0

2,0

по «постели»

1,0

2,0

2,0

Табл. Класс фасонного кислотоупорного кирпича в зависимости от отклонения от основных размеров

Наименование показателя

Значение для кирпича класса

А

Б

Предельные отклонения по длине и ширине, %, не более:

для измерений до 120 мм

±2,0

±2,4

» » свыше 120 мм

±2,2

±2,6

Отклонения по толщине и высоте, мм, не более

±2,5

±4,0

Из чего состоит условное обозначение кислотоупорного кирпича?

Ответ: Условное обозначение кислотоупорного кирпича согласно ГОСТ 474-90 состоит из буквенных и цифровых символов, характеризующих форму и класс. В конце условного обозначения указывается нормативный документ.

Пример: КПР-1 КЛ.А

(кирпич кислотоупорный, радиальный поперечный большой, класса А, изготовленный в соответствии ГОСТ 474-90).

Как маркируется товарная партия кислотоупорного кирпича?

Ответ: На боковую или монтажную сторону кислотоупорного кирпича должен быть нанесен товарный знак предприятия-изготовителя. На каждом ящике, пакете или ящичном поддоне должно быть указано:

§ класс кирпича;

§ номер партии;

§ дата изготовления;

§ количество кирпича в упаковке.

Согласноу ГОСТ 474-90 масса ящика или пакета не должна превышать 1 тонны.

Как транспортируют и хранят кислотоупорный кирпич?

Ответ? В соответствии с ГОСТ 474-90 кислотоупорный кирпич разрешено транспортировать любыми видами транспорта. В специальной упаковке в виде ящиков или пакетов.

Хранить кирпич необходимо раздельно по классам и формам, на площадках с твердым покрытием под навесом или в закрытых складских помещениях.

sv777.ru

Кирпич кислотоупорный и его применение

Гост 474 90 кислотоупорный кирпич

Кислотостойкий кирпич в определенном строительстве иногда бывает просто не заменим. Он производится из высококлассного материала и может использоваться в довольно экстремальных условиях. Его цена выше цены простого шамотного материала, но и по параметрам он гораздо лучше.

Характеристики материала

Этот специфический материал применяется в промышленном строительстве, на предприятиях с агрессивными условиями среды. Выполняется по особой технологии на сверхточном оборудовании.

Итак:

  • Кислотоупорный кирпич изготавливается из специальной пластичной глины, в составе которой отсутствуют такие примеси, как гипс, серный колчедан, карбонат, способные понизить ее химическую стойкость. По своей природе она является огнеупорным и тугоплавким материалом. В состав такой глины входит до 65% кремнозема, до 40% глинозема, а также небольшой процент содержания имеют оксиды кальция (1-2%) и железа (3-4%). Во многом благодаря своему составу кислотоупорный кирпич имеет желтый цвет.
  • За счет своей способности переносить воздействие агрессивных сред, такой кирпич используется при производстве газоотводов, дымоходов, применяется для возведения различных фундаментов, складов токсичных отходов. Благодаря гладкости поверхности из него часто делают пол на производствах с повышенным содержанием вредных веществ. Кроме этого, из кислотоупорного кирпича изготавливают промышленные коридоры, предназначенные для отведения газов. Этот материал используется также и в частном строительстве.

По классификации кислотоупорный кирпич является стройматериалом специального назначения:

  • Этот строительный материал применяется для защиты оборудования от контакта с агрессивной средой. Он может выдержать длительное действие практически всех химически опасных веществ, а также обладает высокой термостойкостью. Что особо важно при выполнении дымоходов или газоотводящих путей. Кислотоупорный кирпич надежно защищает оборудование и различные агрегаты от воздействия кислоты и щелочи.
  • Кислотоупорный кирпич применяют для изготовления футеровки. Это внутренняя отделка различных печей, дымоходов, труб, которая обеспечивает надежную защиту рабочих поверхностей этих конструкций от высоких температур и вредных веществ в процессе эксплуатации.
  • Находит применение этот стройматериал не только на вредных производствах, но и в частном строительстве. Например, из него иногда выполняется облицовка бензоколонок, топливных хранилищ. В любом случае нужно тщательно взвесить целесообразность использования этого материала, так как он имеет довольно высокую стоимость.
  • Кислотоупорный кирпич различен по модификациям и классам. Существует три класса этого изделия – А, Б, В. Они различаются между собой по таким показателям, как кислотоустойчивость, прочность, водопоглощение. Соответственно, высший класс имеет более высокие значения всех этих характеристик, а также более точные габариты изделия. В зависимости от этого изменяется и стоимость материала. Кислотоупорный кирпич разных классов имеет незначительные отличия в характеристиках. Поэтому, даже самый низкий по качеству материал будет иметь высокие показатели всех параметров и соответствовать ГОСТу.

Внимание: Кислотоупорный кирпич обладает низким показателем водопоглощения, не более 8%. Поэтому растворы, применяемые для кладки, не должны быть насыщены влагой. Несоблюдение этого условия может привести к плохому схватыванию. Кислотупорный кирпич переносит без ущерба для своей прочности не менее 25 периодов замораживаний-оттаиваний.

Модификации кислотоупорного кирпича

Данный материал имеет несколько модификаций:

  • Прямой полнотелый (традиционный внешний вид с отсутствующими внутренними пустотами).
  • Клиновой: торцовый и ребровый.
  • Радиальный: поперечный (большой, средний, малый) и торцовый (большой, средний, малый).
  • Фасонный, имеющий также название «слезник».

Особенности процесса кладки

Для выполнения кладки этого стройматериала применяется замазка на кислотоустойчивой основе. Необходимо помнить, что во время проведения работ обязательно применять СИЗ (средства индивидуальной защиты). Работа может полностью выполняться своими руками.

Кирпич кислотоупорный гост 474 90 и его кладка

 Итак:

  • Первоначально необходимо визуально осмотреть кирпич на наличие сколов и трещин. Изделие с имеющимися дефектами нельзя применять для кладки. Он не будет обеспечивать должной защиты оборудования.
  • Кислотоупорный кирпич может иметь некоторые отклонения в размерах, в зависимости от своего класса. Но даже изделие низкого сорта различаются между собой не более чем на 4 мм по длине и на 2 мм по другим параметрам, таким как ширина и толщина. Точность габаритов необходима для обеспечения минимальных размеров швов между кирпичами.
  • Кирпич, имеющий дефекты, также может пригодиться в работе. Его можно пустить на отделку цоколя или мелко раскрошить и всыпать в используемый при кладке раствор, для придания тому дополнительной устойчивости к воздействиям вредных веществ.
  • Кислотоупорный кирпич восприимчив к резким перепадам температуры. Поэтому если он находился на морозе, то перед кладкой этот стройматериал должен некоторое время полежать в том помещении, где будут выполняться работы.
  • Процесс выполнения футеровки из кислотоупорного кирпича схож с тем, который используют при укладке керамической плитки.
  • То, какой способ кладки применить, зависит от формы необходимой конструкции, а также от условий работы оборудования. Так, при выполнении конструкций прямоугольной формы обязательно наличие перевязки швов на углах и по горизонтали для придания необходимой прочности. Если кладка имеет цилиндрическую форму, то такая перевязка не требуется.
  • Процесс кладки проходит следующим образом. На кирпич снизу и на торец наносится кислотоупорная замазка. Это делается таким образом, чтобы толщина нанесенного слоя постепенно уменьшалась от центра изделия к его краям. Затем он ставится на свое место в кладке и плотно прижимается к другим кирпичам. Выступившая лишняя замазка снимается. Зазоры при этом необходимо делать как можно меньше. Они не должны превышать по ширине 5 мм.
  • При строительстве промышленных сооружений находит применение и пустотелый кислотный кирпич. Благодаря использованию такого стройматериала добиваются значительного снижения давления на фундамент. Кроме того, пустотелый кирпич обладает более высокими показателями термоизоляции, что бывает особо важно при выполнении футеровки. Также пустотелый кирпич имеет более низкую стоимость, чем полнотелый. Это обусловлено меньшим количеством сырья, необходимого для его изготовления.

Внимание: Кирпич кислотостойкий пустотелый не следует применять в тех местах, где возможно его прямое контактирование с водой. К таким помещениям можно отнести, например, подвалы, цоколи.

Посмотрев видео в этой статье и фото, вы узнаете больше информации об этом материале. Инструкция по применению и кладке у вас есть. Так что, теперь некоторые вопросы строительства будет решить гораздо проще.

iz-kirpicha.su

Отправить ответ

avatar
  Подписаться
Уведомление о
