Футеровка печи кирпичом: как делают, срок службы

Практически все печи под действием большой температуры сильно разрушаются. Материалы для футеровки печей бывают разнообразные, но чаще всего для постройки рекомендуется воспользоваться огнеупорным кирпичом. Чтобы уменьшить разрушения конструкций от термических действий, проводятся футеровочные работы.

Что такое футеровка?

Футеровка печи — внутренняя кладка топочной конструкции, при которой используются футеровочные кирпичи. Главное качество — теплозащита, огнеустойчивость и продление срока службы печи и топки. Футеровка проводится не только из кирпичей, применяются другие материалы. Классификация зависит от веществ, которые вырабатывает топка в процессе своей работы. Различают 3 разновидности огнеупорных веществ:

  • кислые;
  • основные;
  • нейтральные.

Все работы по отделке проводятся только после проектного согласования чертежей и подбора материалов инженером-строителем. Материалы для футеровки изделия являются предохранителями топливной части и самой печи от механического и химического воздействия. Таким образом эта облицовка печи, камина или котла служит для предохранения стенок и свода конструкции от действия высоких температур при работе механизма.

Вернуться к оглавлению

Когда нужна футеровка? Материал использования

Огнеупорный кирпич используют для внутренней кладки.

Футеровка печей предназначена для предохранения материалов, из которых изготовлена сама печь, от деструктивных последствий перегрева конструкции. Проводится рабочими, используемый материал — огнеупорные кирпичи, но применяются и плиты по типу кирпича. При растапливании печи углями идет очень высокий нагрев стенок, особенно это чувствуется внизу топливника. Изделие дольше прослужит, если использовать в области топливника огнеупорный кирпич — у него выше коэффициент теплового расширения. Отступ при футеровке между кирпичной кладкой и стенками топки — не менее 5 мм. Это требуется при расширении материалов под действием температур.

Футерованные работы рекомендуются при использовании старой печи. Для них готовятся огнестойкие смеси, растворы, замазки. Производители сюда добавляют шамотные микроскопические волокна, связующие добавки, которые улучшают огнеупорные свойства футерованной конструкции. Такие смеси используют для затирки появившихся трещин.

Рекомендуется проводить футеровочные работы для таких конструкций:

  • большие бытовые или промышленные виды топочных изделий;
  • жаровые камеры;
  • топливные агрегаты, у которых жаровые проходы построены вдоль стенок топки;
  • при применении высококалорийного вида топлива.
Таким способом обкладывают саму топку.

Футерованные работы проводятся непосредственно внутри топки. Используются и защитные экраны с теплоизолирующим действием, которые влияют на процент нагрева производимых дымовых газов, вбирают в себя часть тепло-лучевых потоков, удаляют часть тепла через дымоход. Так как экраны поглощают часть выделяемого тепла, их не используют в печах, предназначенных для обогревания помещений.

Вернуться к оглавлению

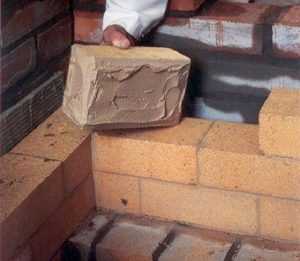

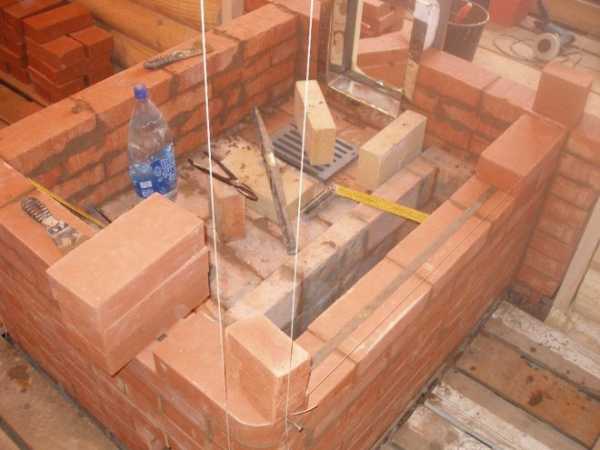

Как делают футеровку печи кирпичом?

Перед стартом отделочных работ, необходимо подготовить поверхность. Ее очищают от грязи (золы, пыли и др.). Затем рабочие выкладывают кирпичную кладку, ставя кирпичики ребром к ребру. Кирпичная выкладка должна быть ровной, без перекосов и сдвигов вдоль стенок. Стыки замазываются заранее изготовленной смесью на основе шамота или специального раствора. Футерованный кирпич кладут с отступом от топки, особенно если сырье, использованное для изготовления топливного отсека — сталь или чугун. Футерованная работа трудоемка и кропотлива. Мастера, которые будут ее выполнять, должны обладать знаниями для чтения технической документации. Работы проводятся на основе рассчитанного и подготовленного под объект технического проекта, где прописаны требуемые материалы и нормы работ.

Глиняный кирпич не подходит для футеровочных работ, он быстро разрушится под действием высокой температуры.

Вернуться к оглавлению

Срок службы

Футерованное изделие — конструкция со специфической отделкой, продлевающей срок службы печи и отдельных деталей. Особенность барьера — защита от высоких температур и перепадов. Чем качественнее изначально была проведена футеровка, тем дольше долговечность конструкции. Хорошим сроком работы считается от 50 лет и выше. Все покрытия с течением времени изнашиваются, поэтому прочность и герметичность футеровки рекомендуют проверять 2—3 раза в год. Если образовались трещины и другие повреждения, мастера проводят реконструкцию футерованной печи. Монтаж футеровки печи — задача сложная, поэтому проектировать и подготавливать документацию к ней должен специалист в этой области.

etokirpichi.ru

Футеровка печи: шамот, устройство футеровки

Футеровка печей

Чтобы узнать, что такое футеровка и для чего она нужна, необходимо понимать, что в любой печи при сжигании топлива образуется высокая температура. Воздействие высоких температур приводит к изменению структуры и свойств материала. Материалы, из которых изготовлена печь, хоть и являются в большинстве огнеупорными, тоже нуждаются в защите.

Защита наружная, внутренняя

Защиту внутренних стенок топливника можно осуществить несколькими способами:

  • Во-первых, можно использовать защитные экраны, способные поглощать большую часть лучистых потоков. Установленные внутри топливника экраны влияют на нагрев дымовых газов, поэтому большая часть тепла будет удаляться через дымоход.
  • Во-вторых, внутреннюю часть топливника можно обмуровать огнестойким низкотеплопроводным материалом.

Теплозащита и теплоизоляция – разница есть

Существует огромная разница между теплозащитными и теплоизоляционными принципами. При теплоизоляции тепло, выработанное в рабочей зоне, никуда не удаляется. Для этого и служит теплоизоляция.

В отличие от нее, теплозащита предназначена защищать определенный участок от теплового излучения рабочей зоны. Из всего сказанного становится понятным, что теплозащита совершенно не предназначена для сохранения тепла.

Кирпич для футеровки: шамот — идеальное решение

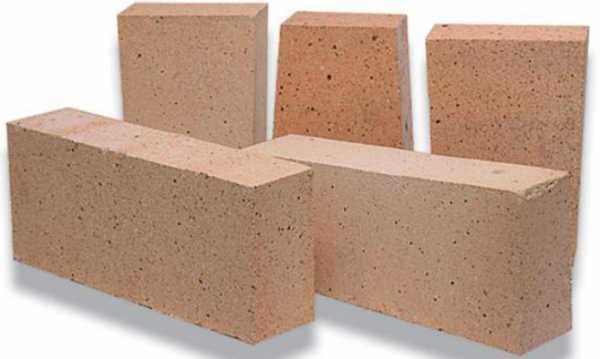

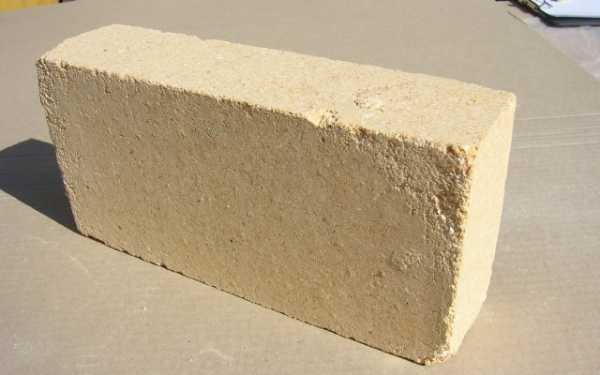

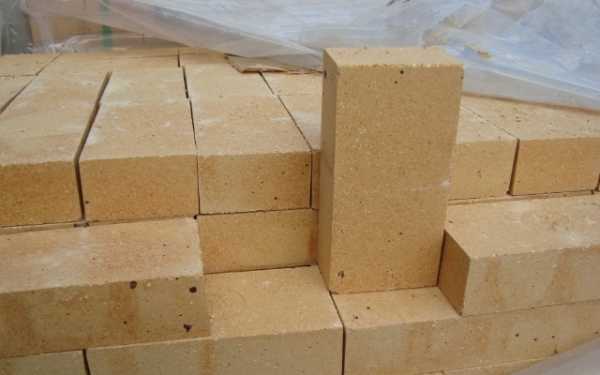

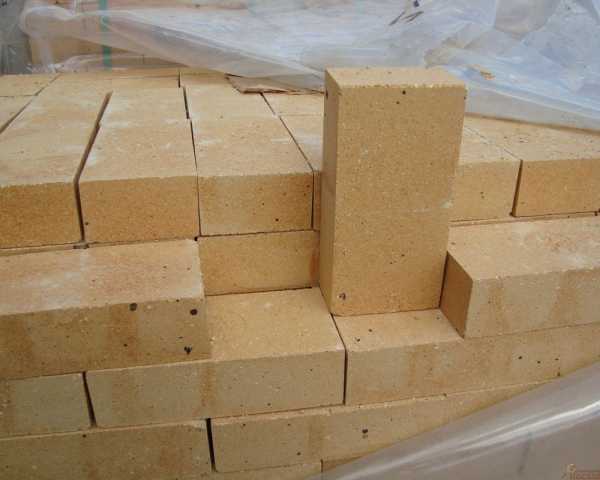

Шамотный кирпич

Шамотный кирпич

Если устанавливается внешняя защита в виде экрана в котлах обогрева, применение такого метода будет очень расточительным, так как большая часть тепла будет расходоваться совершенно напрасно. Но этот метод прекрасно подходит для установки банных печей.

Ранее, при СССР, частникам в основной массе был известен простой строительный кирпич ГОСТ 530-95. Данный кирпич предназначен для возведения промышленных, жилых строений и никоим образом для использования в печах и котлах отопления. Кстати, многие до сих пор используют его для строительства печей и котлов.

Многим умельцам в то время удавалось раздобыть кирпич данного ГОСТ, но более высокой марки М – 300, в простонародном выражении «печной». Этим кирпичом обкладывалась топочная часть печей для защиты от высоких температур.

Позже для массового применения стал доступен шамотный кирпич ГОСТ 390 – 96.

Наша справка: шамотные материалы изготавливаются из глины, смешанной с порошком из обожженной глины и последующим обжигом при высоких температурах.

Использование шамота и есть футеровка

Из-за того, что все фракции имеют однородный химический состав, все шамотные изделия имеют высокую степень термостойкости и не растрескиваются от воздействия высоких температур.

Обкладывание топочной части шамотным материалом для защиты теплового агрегата от воздействия высокой температуры в топочной части называется футеровкой.

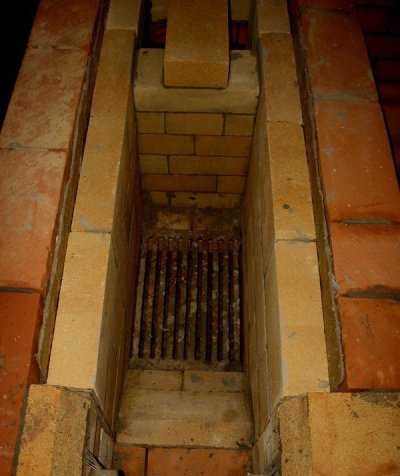

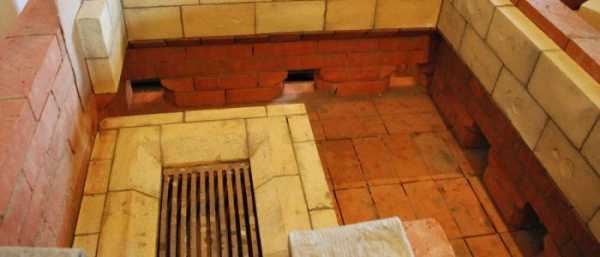

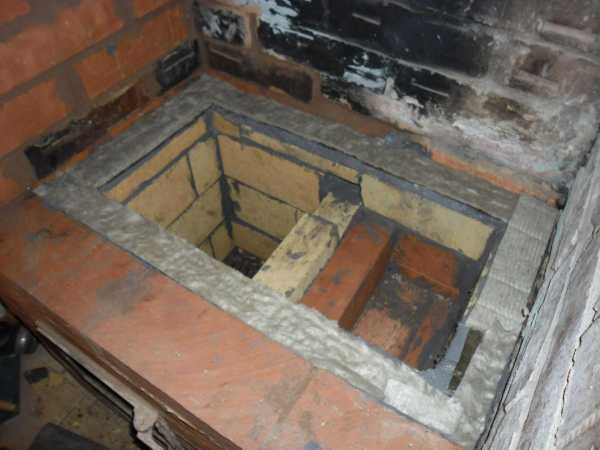

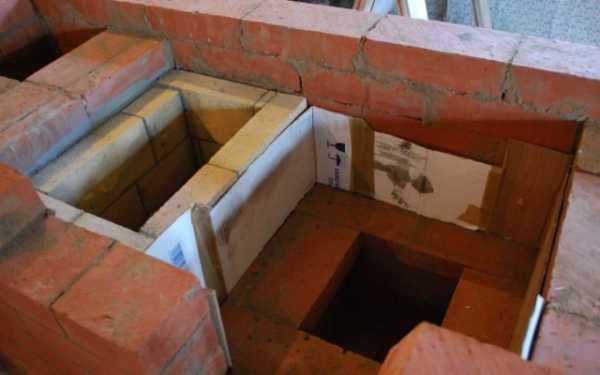

Футеровка топочной части

Футеровка топочной части

Производственная футеровка и свойства материалов

На производстве, в металлургии, футеровка индукционной печи выполняется с использованием особых, прессованных шамотных кирпичей. Они очень износостойкие, не дают усадки и хорошо выдерживают термоудары. Применение шамотного кирпича позволило добиться большой экономии средств и намного удешевить процесс производства металлов.

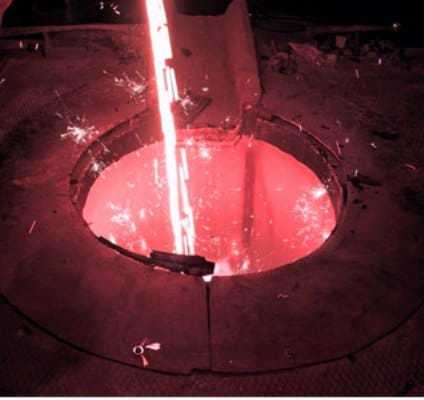

Индукционная печь

Индукционная печь

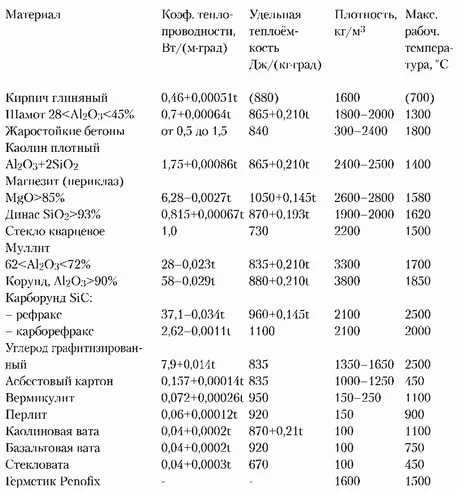

В таблице приведены свойства некоторых огнеупорных материалов

МатериалПлотность кг/м3Максимальная рабочая температура °С
Шамот         1800-2000            1300
Кирпич глиняный             1600              700
Вермикулит          150-250            1100
Базальтовая вата             100              750
Каолин плотный       2400-2500             1400

Бытовые проблемы – футеровка как решение

В быту людям обычно приходится решать более простые задачи. На самом последнем этапе, догорание углей, происходит перегрев низа металлической печки, иногда докрасна. Человек решает  своими руками обложить изнутри перегревающуюся стенку.

Но и в этом случае приходится решать вопрос, до какого уровня выполнить футеровку, оставить ли зазор и как при этом закрепить кирпичи?

Конкретно в данной ситуации вопрос можно решить следующим образом:

  • Если позволяет ширина топливника, по его периметру укладываются шамотные кирпичи стандартного размера – 250Х150Х65 мм. При этом кирпич укладывается к стенке плашмя. Можно уложить вертикально, с высотой 250 мм или горизонтально на 120 мм.
  • Для того чтобы кирпичи надежно зафиксировать между собой, используется простой способ. С помощью шлифовальной машинки делается пропил в части соединения, и кирпичи скрепляются с помощью вставленного металлического шипа подходящего размера.

Устройство футеровки: температура и металл

Особое внимание стоит обратить на то, что термическое линейное расширение металла намного больше, чем у кирпича. Поэтому все металлические части, подверженные нагреву, должны иметь свободное пространство для расширения.

Наша справка: отсутствие зазора между металлической стенкой печи и футеровкой приводит к разрушению футеровки.

При устройстве данной футеровки зазор уплотняется базальтовой или каолиновой ватой, скрученной в жгуты, шнуры или виде спрессованного полотна. Можно для этой цели использовать асбест.

Ошибочная защита. Последствия

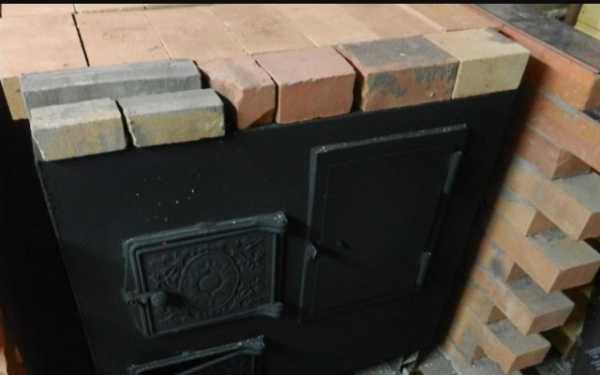

Очень часто встречается такая картина. Металлическая печь обкладывается кирпичом с применением глинистого раствора, да еще и без зазора. Мотивируется это обеспечением безопасности и улучшением прогрева печи.

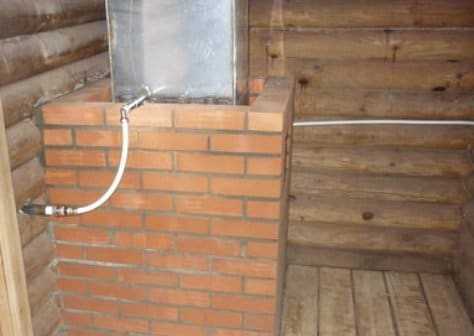

Металлическая печь с кирпичной обкладкой

Это совершенное заблуждение!

  • Во-первых, кирпич очень теплоемок.
  • Во-вторых, у кирпича низкая теплопроводность. Что происходит во время работы такой печи?

Кирпич просто исполняет роль теплозащиты. Основное тепло, вырабатываемое печью, из-за переизбытка в топке просто вылетает в трубу.
Ко всему прочему, отсутствие зазора мешает проникновению охлаждающего воздуха к металлическим стенкам печи, что однозначно приводит к их прогару, а расширение металла приведет к растрескиванию кирпичной защиты.

Как итог, угарные газы начнут поступать в помещение.

Не всегда кирпич: смеси для футеровки

В последнее время большой популярностью стали пользоваться банные «лепные» печи различных форм. В основном такие печи устанавливаются в банях, выполненных в стилизованном «сказочном стиле». Изготавливают такие печи, используя старинный метод, называемый – глинобитным.

После естественной просушки глины производится обжиг печи изнутри с применением дров. Наружная часть обжигается с помощью паяльных ламп до образования корочки. Очень удобно выполнить футеровку таких печей, применяя специальные составы.

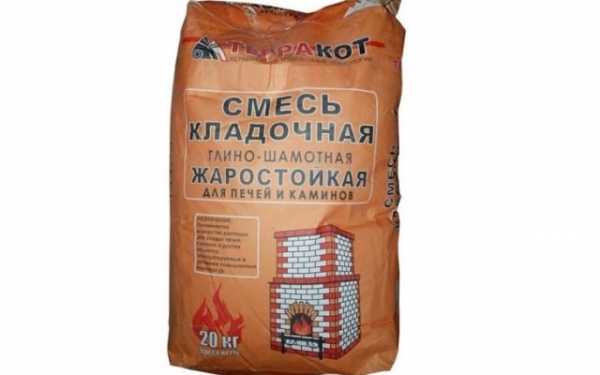

Это могут быть сухие смеси:

  • Шамотные.
  • Муллитовые.
  • Корундовые.

Данные составы можно прекрасно использовать для изготовления прямо на месте различных огнеупорных изделий, футеровок в том числе. Сплошная, монолитная футеровка, изготовленная из данных материалов, намного превосходит по своим качествам шовные футеровки печи, выполненные с помощью шамотного кирпича.

Футеровка без отрыва от производства

В настоящее время существует ряд технологий, при которых футеровка или восстановление футеровки производится без остановки печи. Составы наносятся с помощью «набрызга» прямо на раскаленную поверхность или методом торкретирования.

Наша справка: торкретирование – метод, при котором бетонная или иная смесь наносится послойно на конструкцию с помощью сжатого воздуха и специальной торкретной установки.

Данный способ в основном применяется на производстве, что позволяет без остановки процесса производства выполнить при необходимости футеровочные работы.

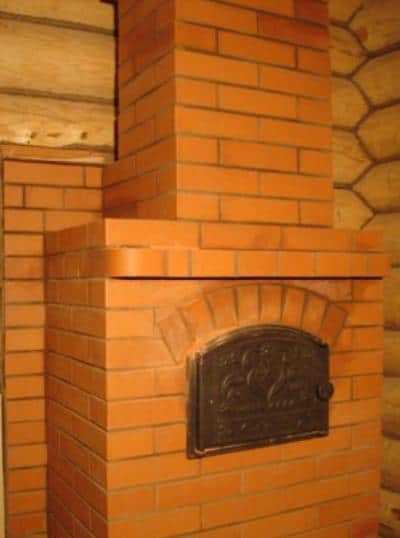

Кирпичная печь: проблемы «перетопов»

Мы уже рассмотрели необходимость футеровки топочной части металлических печей, а как дела обстоят у кирпичных печей? Что происходит с кирпичными печами при «перетопах»?

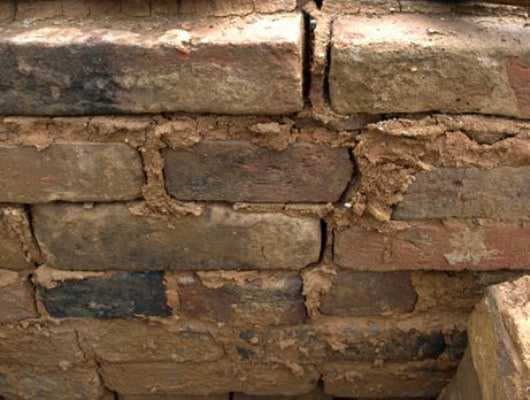

Трещины в кирпичной печи

Существует понятие – термическое растрескивание. Это явление относится как к самому материалу печи, так и к ее швам.

  • Внутренние стенки печей, нагреваясь от горячих газов, вырабатываемых сжигаемым топливом, расширяются и начинают распирать наружные «холодные» стенки.
  • Наружные стенки печи играют роль «бандажа», сохраняя размеры печи и поддерживая ее целостность.
  • Чем больше прогревается печь, тем тоньше становится «бандаж», который и так испытывает сильные нагрузки, а поэтому становится еще менее прочным.
  •  При «перетопе» печей наружные стенки под внутренним напором начинают «разъезжаться» в стороны.
  • Образуются трещины, и даже происходит разрывание отдельных кирпичей.

Местный раствор: основные недостатки

Стоит обратить внимание, что в кирпичной печи для соединения кирпичей между собой применяется глина. Поэтому происходит разрыв или самих швов, или контактности с кирпичами из-за низкой адгезии. В любом случае шов, в котором применялся раствор с большим содержанием песка, будет расширяться значительно больше чем кирпич.

Данная ситуация усложняется еще и тем, что в основном термический коэффициент у кирпичей и швов имеет большое различие между собой. Это и понятно, ведь в основной массе печной раствор готовится непосредственно на месте. Печники добиваются в первую очередь пластичности раствора на ощупь и отсутствия растрескивания при высыхании и сжатии.

Наша справка: правильную оценку раствора на соответствие с используемыми кирпичами можно проверить следующим образом. Раствором скрепляются два кирпича, после просушки производится прокалка испытуемого блока в печи, с последующей оценкой на адгезию, растрескивание и отслаивание.

Методы и варианты приготовления правильных растворов

Конечно, такой метод требует определенных временных затрат, ведь не факт, что с первого раза у вас получится требуемый раствор.

Поэтому если вы все же решите использовать данный метод проверки, приготовьте сразу несколько «блоков» для испытания с различными растворами. После вам только останется выбрать самый оптимальный. Главное — не перепутать и не забыть, где какой раствор.

Еще одним хорошим вариантом является использование для раствора самых обычных глин, с примесью порошка, приготовленного из молотого кирпича.

Если при топке вы будете использовать только дрова, использование специальных шамотных глин с большим содержанием каолинита не совсем целесообразно, так как температура дров недостаточна для того, чтобы каолин спекся в муллит. Но если вы будете применять уголь, тогда такой вариант будет вполне оправдан.

Футеровка: вопросов больше нет

Рассмотрев данный вопрос, можно сделать вывод, что футеровка печей, используемых в бытовых целях, в основном представляет собой защиту конструкции печи от разрушающего воздействия высоких температур. Это своего рода экран, препятствующий тепловому потоку открытого огня напрямую воздействовать на стенки печи.

В отличие от «бытовой» футеровки, футеровка в промышленности, к примеру, футеровка индукционной печи, предназначается для значительного уменьшения тепловых потерь, предохранения кожуха печи от прямого воздействия высоких температур и защиты от прямого контакта с расплавленным металлом.

Рассмотрев данный вопрос, надеемся, вы сделаете правильный вывод, который поможет вам при сооружении печей своими руками.

sdelaikamin.ru

Футеровка печей и отопительных агрегатов своими руками — Стройфора

Чтобы футеровка, выполненная шамотными изделиями, была прочной, долговечной и эффективной, требуется применять специальный раствор. Оптимальный вариант – готовые сухие смеси, адаптированные для шамота и проверенные на режим работы лабораторно. Жаростойкие и огнеупорные составы для кладки рынком представлены в ассортименте, и цены вполне демократичны, а эксперименты с футеровкой обходятся дороже, поскольку ремонтно-восстановительные работы отопительных сооружений – дело трудоемкое и долгое.

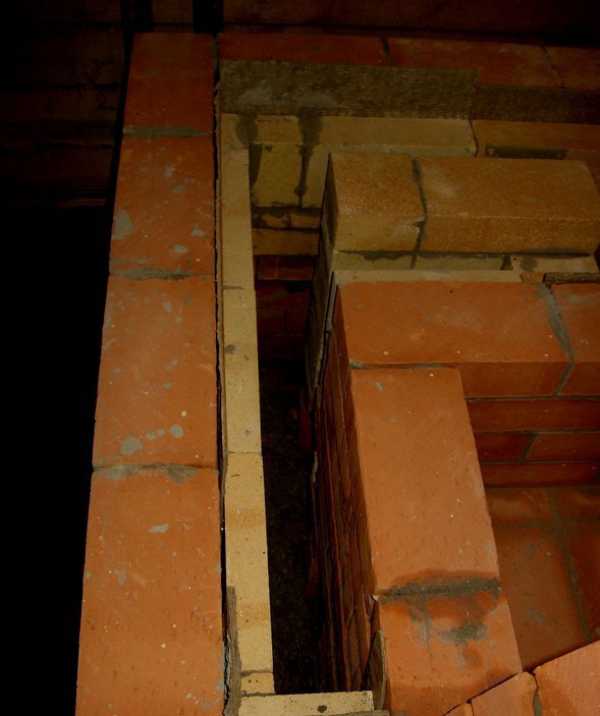

Футеровка шамотным кирпичом

Готовые сухие смеси для футеровки имеют на упаковке инструкции производителя и информацию о точном назначении состава. Облицовка топочных отделов печей требует огнеупорных смесей, а для остальных отделов можно применить и жаростойкие растворы. Огнеупорные составы значительно дороже, но только их следует применять для футеровки топок, тем более, что раствора потребуется немного – можно брать из расчета 70 кг сухого вещества на 100 шт. кирпича.

При футеровке шамотным кирпичом замачивать его перед укладкой следует не всегда, а в определенных случаях:
  • Сухой кирпич быстро впитывает воду из раствора, в результате растворный шов быстрее схватывается и теряет пластичность. Подправить что-то очень трудно, поэтому требуется хороший навык кладочных работ. Если кирпич замочить перед работой, то возможно получить дополнительный ресурс на исправление ошибок в кладке за счет продления подвижности растворной смеси.
  • При повторном применении кирпичей от разборки старых печек замачивание дает открытие капилляров и поровых структур кирпича, в которые за время службы попали пыль и растворы. Влага и растворы в результате увлажнения легче проникают в кирпич, сцепление и прочность кладки повышается.
  • При летних кладочных работах, когда температуры воздуха высокие, ненадолго замачивать кирпич перед кладкой рекомендуют. Осенью и зимой эта процедура становится лишней и вредной, поскольку переувлаженный кирпич в кладке нужно сушить, а до естественного просыхания и схватывания раствора в швах кладки топить печь недопустимо – это может вызвать деформации в швах кладки и снизить ее прочность. Иногда сушку проводят при помощи тепла от мощной электрической лампы накаливания при полном открытии всех дверец печки.

Сухой шамотный кирпич для кладки предпочтительнее, поэтому вместо замачивания кирпича можно сделать растворную смесь чуть менее густой, чтобы иметь небольшое время для выправления возможных огрехов кладочных работ.

Футеровки огнеупорными клеями и пастами

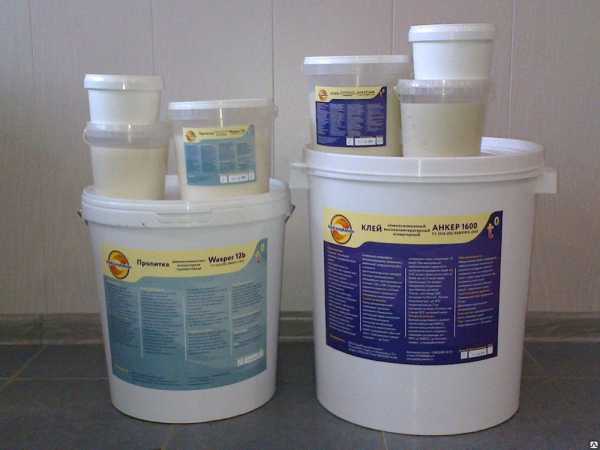

Как вариант, применение для футеровок не шамотных растворов, а огнеупорного алюмосиликатного клея имеет неоценимые преимущества. Данные составы применяют не только для футеровок бытовых печей в качестве кладочных и обмазочных растворов, но также и в металлургии. применяют высокотемпературные клеи для монтажа изделий из базальтового и каолинового волокна, керамоволокна, шамотных изделий, с отличным сцеплением в итоге.

Продается алюмосиликатный клей готовым к употреблению, в герметичной пластиковой таре разной фасовки, минимально 2 кг.

Футеровка с применением огнеупорного клея включает этапы:
  • Перед работой клей тщательно перемешивают до полной однородности.
  • Наносят клей на предварительно увлажненные поверхности стальными шпателями. На стенки топочного отдела и/или другие элементы футеровки клей наносят тонким слоем – не более 3 мм. В случае, когда футеровка выполняется только клеевым слоем, без наклейки картона или других материалов, то клей наносят за 3-4 раза, с выдержкой каждого слоя около 15 мин.
  • При закреплении базальтового картона на горизонтальных поверхностях можно разбавлять клеевую массу водой до 15%. На расход клеевого состава влияет качество обрабатываемых поверхностей и толщина наносимых слоев, клея может уходить на кв. Метр в пределах 2-4 кг.
  • Слой клея полностью высыхает через сутки, если температура не ниже 25⁰С и толщина нанесения не больше 3 мм. При высокой температуре (более 85⁰С) полное высыхание наступает через 5-7 часов.

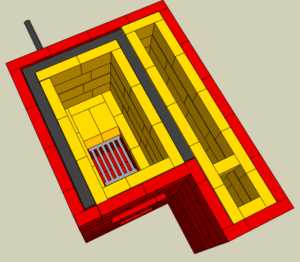

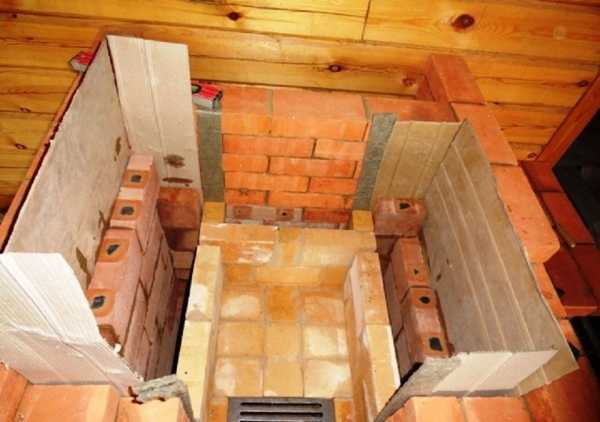

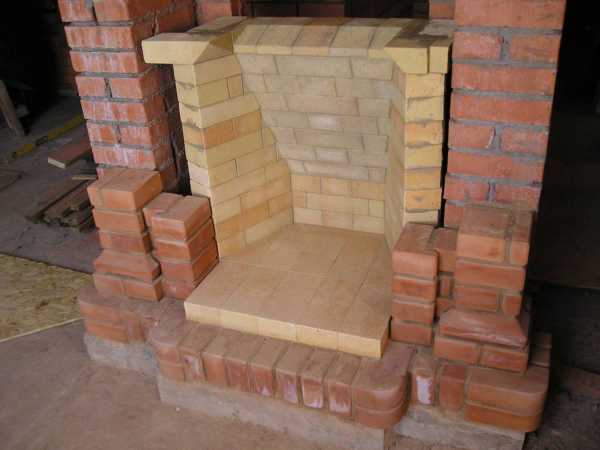

Футеровки топок кирпичных печей и каминов

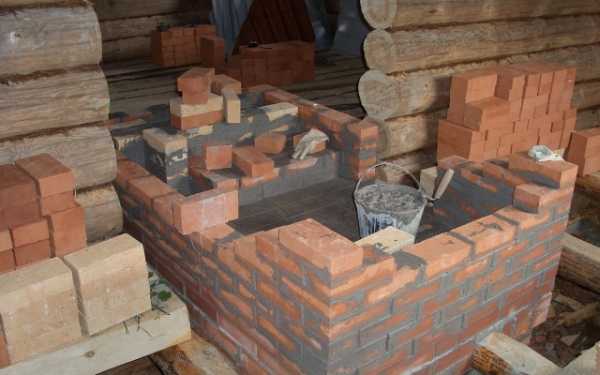

При футеровке стен топочных отделов следует обязательно учитывать неизбежное термо расширение материалов при температурных воздействиях, когда печи, камины или котлы будут работать. Внутренняя защита из слоя шамота и наружный кладочный слой из обычного красного кирпича должны иметь компенсационный просвет 0,7-1,0 см и/или прокладочный слой из асбокартона, базальтового или каолинового листа, или рулонного материала. Прямой контакт внешней стенки топочного отдела с футеровкой топки недопустим, должен быть или свободный просвет, или заполнение жаропрочным материалом, иначе разница в температурном расширении материалов вызовет деформации и сооружение будет постепенно разрушаться.

Перед началом кладки рассчитывают потребность в материалах. Более распространен шамотный кирпич со стандартными размерами 250*150*65 мм. Шамотные изделия выпускаются в большом ассортименте, это делает возможным подбор шамота для конфигурации любой сложности — для топочных камер, свода камина, арок и пр. Возможна выкладка наклонных поверхностей по обрамлениям колосниковых решеток и формирование задних стен каминов, так называемого «зуба» — отражателя тепловых потоков. В каминах внутренние стенки выполняют с уклоном, чтобы тепло шло в помещение, а продукты сгорания направлялись в точно рассчитанное отверстие. Точно так же, как и в топках печей, в каминах обязательны компенсационные зазоры между шамотной футеровкой и наружными стенами из кирпича.

Толщину и материалы для футеровки подбирают исходя из рабочего режима печи или котельного агрегата. В целях укрепления шамотной кладки применяется и армирование. Армируют швы стальной проволокой диаметром 3 – 5 мм в каждом втором ряду. Когда печи возводятся по схемам-порядовкам, то и футеровки делаются параллельно, и все размеры уже рассчитаны и расписаны в порядовке, так же, как и формы и размеры шамотных изделий.

Но если нужно выполнять футеровку топки уже построенной печи, этапы процесса следующие:

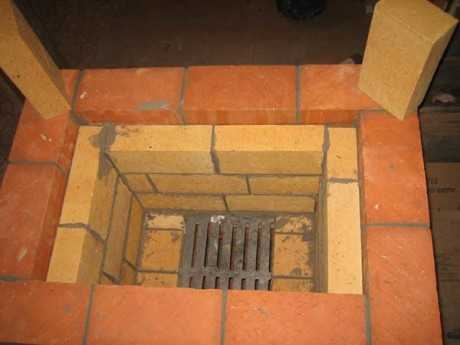

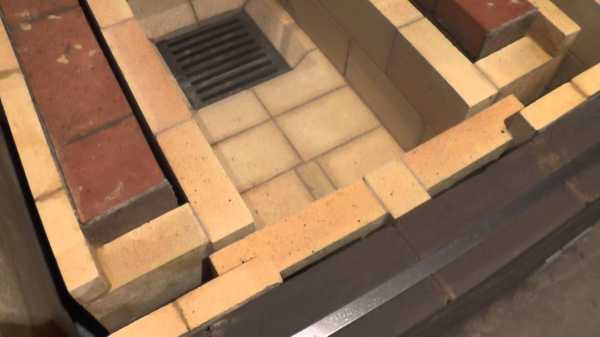

  • Первый ряд шамотного кирпича укладывают вокруг колосниковых решеток, и предпочтителен кирпич с наклонной гранью для обеспечения уклона в направлении колосников.
  • В готовых топках выкладывать заднюю стенку с наклоном крайне трудно, поэтому приходится делать их ровными. Заднюю и боковые стены футеровки поднимают одновременно.
  • При малых размерах топок и необходимости их футеровки применяют не шамотный кирпич, а тонкостенные шамотные панели или обмазки пастообразным огнеупорным составом. При выполнении обмазок необходимо, что вся поверхность была обработана. Перед работой устраивают верхнюю подсветку, сняв с конфорок чугунные кольца.

При футеровке топок любых размеров, так же, как и при кладке, совмещать керамические жаростойкие кирпичи и огнеупорные шамотные недопустимо. Эти материалы сильно различаются по плотности и линейному расширению, а кроме того, у них разный коэффициент теплопроводности. Сочетание шамота и красного кирпича даст кладку, подверженную деформациям при нагреве, нестабильную и ненадежную, причем первым трескается и разрушается основной красный кирпич. Чтобы компенсировать тепловые расширения, между шамотом и керамикой всегда необходимы зазоры с прокладкой огнеупорного листа из асбокартона, базальта или каолина. В небольших топках при футеровке трудно устраивать еще и зазоры, но это необходимо, хотя бы минимальным размером в полсантиметра.

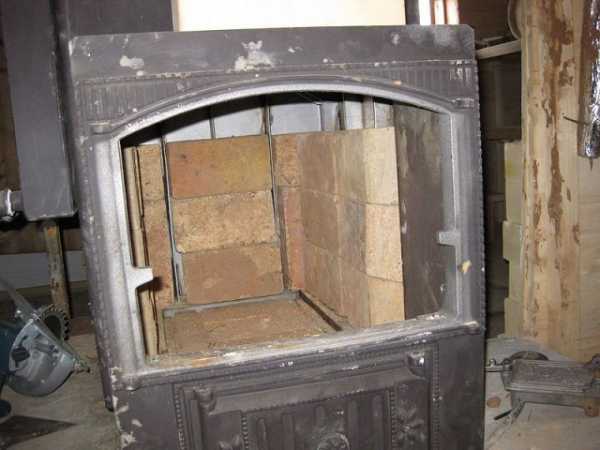

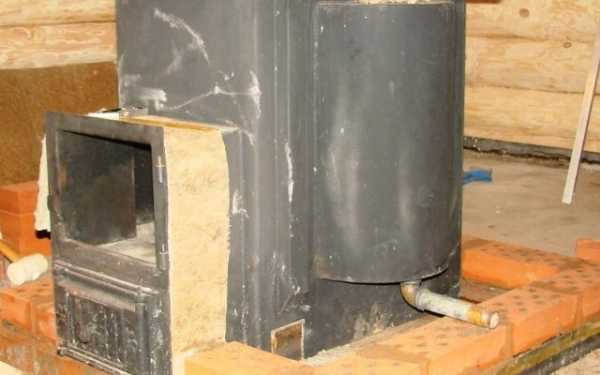

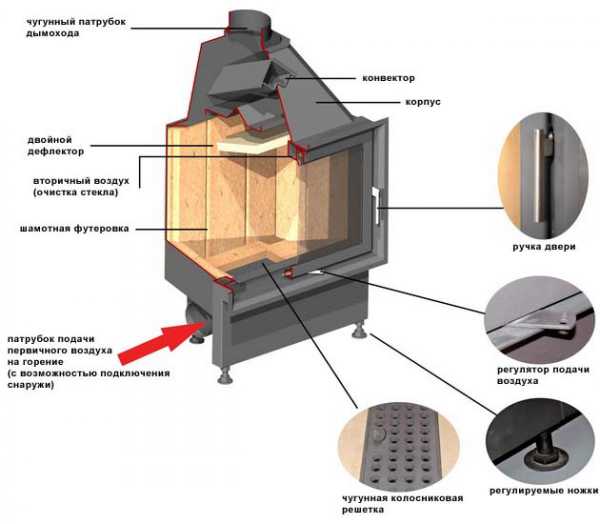

Футеровка топки металлической печи

Линейное расширение металла и шамота несравнимо с аналогичными параметрами кирпичей разного вида, поэтому при футеровках стальных топок вопрос о зазорах даже не возникает. Тепловые зазоры между стальным листом топки и шамотом заполняют асбестом, но предпочтительны каолиновые или базальтовые ваты или маты.

Футеровка металлических отопительных печей неизбежно снижает эффективность обогрева, поскольку часть тепла от сгорания топлива пойдет не на прогрев стенок, а в дымоход. Поэтому при наличии внутренней футеровки топок наружную облицовку стальной печки керамическим кирпичом делать совершенно излишне — высокая теплоемкость и низкая теплопроводность керамики сильно снизит теплоотдачу от печи.

Начинают облицовывать металлическую топку со дна к верху, так же как кирпичную – выкладывают дно, по настилу из, к примеру, базальтового картона не тоньше 1 см. Фиксируют картон или листы другого жаростойкого материала огнеупорным клеем.

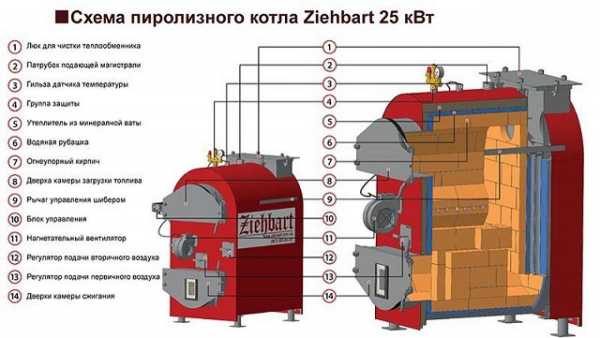

Отличия футеровки отопительных твердотопливных котлов

Особенности футеровки котлов состоят в учете специфики работы – котельный агрегат должен вырабатывать тепловую энергию и непрерывно передавать ее в теплообменный контур циркулирующему теплоносителю, а рассеивание тепла сквозь внешний корпус конструкциями котлов сокращается до минимума, поскольку в контексте котлов отдача тепла наружу – это теплопотери. Все это и определяет отличия футеровки различных котлов, в зависимости от их экранирования.

Основные три метода футеровки котлов
  1. Редко применяются для бытовых котлов – тяжелые футеровки. Если котел имеет слабое экранирование, и нагревается при работе свыше 1200⁰С, то создаются риски, что стенки из листовой стали быстро прогорят. Кроме того, обслуживать такое агрегат уже небезопасно, и возможны возгорания. При выполнении тяжелых футеровок шамотный кирпич кладут ложком двумя или даже тремя слоями. В итоге температуры наружных поверхностей котла понижается до 80⁰С.
  2. Однослойная шамотная футеровка считается облегченной. При этом снаружи поверхность котлов дополнительно облицовывают негорючим материалом из расчета конкретных температур, до которых нагревается агрегат, а сверху возможна еще и обшивка листовой сталью.
  3. Внешняя футеровка из огнеупорных составов – клея, вязких обмазок или паст для того, чтоб термоизолировать трубы сверху. Применяется этот простой способ футеровки на участках, по которым трудно или невозможно применять другие утеплители по причине сильного нагрева. Наносят обмазочную футеровку кистями за два, реже три или четыре раза, прокладывая армирующую стекловолоконную сетку. Стальные сетки не применяют, поскольку при нагреве они дают слишком сильное линейное расширение. Сетка обеспечивает защиту от возможного сквозного механического повреждения футеровочного слоя. Такая утолщенная многослойная футеровка предотвращает теплопотери сквозь трубы.

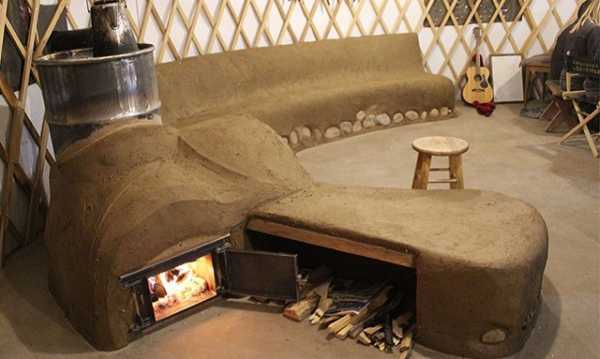

Особенности футеровки топок лепных глиняных печек

Лепная глинобитная печь сейчас в большой моде, и разнообразие таких печей и по дизайнам, и по конструкциям и по габаритам все растет, несмотря на огромный ассортимент чугунных и стальных печей и всех нужных стройматериалов для возведения печек кирпичных. Лепные печи особенные – они очень древние, проверенны временем и высоко функциональные, и отапливают, и «лечат», и создают эксклюзивный шик. Причудливая лепная печь с лежанками сейчас безусловный мощный тренд. Топка лепной глинобитной печи тоже нуждается в защите – футеровке.

Для лепных печей специалисты рекомендуют в качестве футеровок применять шамот. Небольшое исключение – если печка сложена из растворной смеси с каменным армированием (довольно сложная технология на грани искусства), то возможно ограничиться обмазочной футеровкой огнеупорным клеем или пастами. Применяют те же составы, что и для топок печей и труб котлов – муллитовую или корундовую смесь, специальные расширяющиеся глиноземистые цементы, шамотные растворные смеси или мергели, а также клеевые алюмосиликатные составы.

Футеровка пастами и вязкими клеевыми составами несложна и не требует высокой квалификации, а лишь аккуратности и внимания. Когда огнеупорная обмазка застывает, она образует монолитную защитную оболочку и не даст растрескаться основным глиняным стенкам топки при сильном нагреве.

Футеровка, ремонт и восстановление топочных камер печей

Все печи перед тем, как начать новый сезон эксплуатации после летних месяцев, подлежат ревизиям проверкам. В период летнего простоя возможны воздействия, результаты которых заметны не сразу, но приведут при начале топки к трещинам и сколам. Эти явления не только снижают эффективность теплоотдачи от печки, но и могут стать очень опасны – это риски появления угарного газа в жилой зоне. Угарный газ, или окись углерода, газ без вкуса, цвета и запах, крайне опасный для здоровья и жизни – эта информация тривиальна и знакома всем. Ревизии печи после простоя проводят по внешним кирпичным (облицованным, оштукатуренным, изразцовым и др.) Слоям, а также в обязательном порядке и по внутренним поверхностям имеющейся футеровки. Все трещинки и повреждения тщательно заделываются.

Футеровка ремонтируется огнеупорными обмазками – мастикой, клеем, раствором. Наружные поверхности достаточно восстановить жаростойким материалом. Топить печь после ремонтных работ следует не раньше, чем полностью высохнет и схватится огнеупорный и жаростойкий материал, причем только естественной сушкой. Деформации по участкам заделок возникают, если печь начинают топить сразу после ремонта.

Самостоятельная футеровка печи и котла возможна, но требует знаний и некоторого опыта, поэтому зачастую по этим вопросам обращаются к профессионалам. Ведь мало просто провести работы, нужно еще и рассчитать необходимую толщину футеровки и правильно подобрать материал из немалого ассортимента материалов.

stroyfora.ru

Футеровка печи. Материалы для футеровки — Стройфора

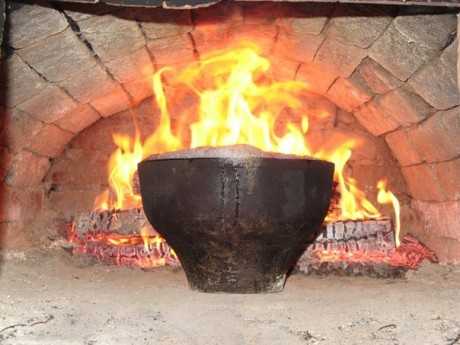

Топка – «сердце» кирпичной печи, самый главный ее отдел. В топочном отделе материал контактирует с открытым пламенем, подвергается воздействию температур порядка 1000⁰С и термоударам. Из обычного кирпича топочные отделы печей не выкладывают, поскольку обычный кирпич будет в данных экстремальных условиях терять естественную влагу, обгорать, и в результате очень вероятно крошение и быстрое разрушение керамического кирпича. Чтобы кирпичная печь служила долго и работала без аварий, безопасность эксплуатации обеспечивают футеровкой, или отделением обыкновенного красного керамического кирпича от прямого контакта с пламенем.

Не только кирпичную печь нужно защищать футеровкой. Металлические печи и твердотопливные котлы имеют стальные стенки и элементы топок. Соединения таких элементов сварные. И сталь, и еще в большей степени сварные стыки подвержены довольно быстрому прогоранию. Только литые чугунные топки не нуждаются в футеровке, а металлические конструкции печей без защиты долго не служат. Если конструкция печи или твердотопливного котла предполагает стальные сварные детали, то, как правило, производитель разрабатывает и футерованную защиту посредством шамотных изделий или каолиновой ваты. Существуют и другие материалы для футеровки, но их не так много. Но не всегда стальная печь заводского изготовления выполнена с футеровкой камеры топки, и в этом случае данную работу приходится выполнять владельцу.

Футеровкой называют облицовку внутренней поверхности отделов печи, находящихся в зоне прямого контакта с пламенем с целью защиты от термоударов и длительного воздействия высоких температур, а также и от механического и химического влияния. Термин футеровка применяется не только в контексте бытовых печей, каминов и котлов, а и для печей металлургической отрасли.

У футеровки есть еще одна функция, кроме защиты – значительное снижение теплопотерь от внутренних поверхностей топки. Важен точный расчет толщины футеровки, чтобы печь при этом нагревалась достаточно, если слишком защитить топочный отдел печи, то можно добиться обратного эффекта – слишком увеличиться время прогрева утолщенных стен топки, потребуется больше топлива, причем теплопотери через дымоход будут постоянны, а в помещение тепло будет поступать недостаточно. То есть и кпд и общая эффективность отопительного агрегата будет снижена. Толщину жаростойкого футерованного слоя превышать нельзя.

Основные способы футеровки

Способ выбирается исходя из материалов печи и времени работы – одновременно с кладкой печи или как модернизация.

  1. Способ, пригодный как для футеровки уже полностью готового отопительного сооружения, так и для строящегося – облицевать внутренние поверхности топки изделиями жаропрочным материалом с низкой теплопроводностью.
  2. Жаростойкий материал в виде раствора наносится на внутреннюю поверхность топочной камеры готового отопительного агрегата. Кирпичную печь возможно защитить жаростойким раствором только в период постройки.
  3. Для банной металлической печи-каменки эффективным методом футеровки служит устройство теплоотражающего экрана. Для других моделей печей экранирование не имеет смысла, так как тепловая энергия будет отражаться внутрь топочного отдела и уходить в дымоход вместо того, чтоб идти на прогрев стен печи.
Виды и классификация материалов для футеровки

Сырье для защитных материалов – глина и горные породы с особыми свойствами. Классифицируют материалы по базовой основе.

  • А — кремнезем в качестве основы
  • В – тугоплавкая шамотная глина как основа для футеровочного состава, кирпича или панелей
  • С – комбинированный базовый состав

Самые востребованные и популярные материалы для футеровок – группа В: изделия из шамота (сhamotte), которые могут быть в виде кирпичей, панелей и сухих смесей для приготовления раствора. Для производства этих изделий применяют шамотный порошок, который получают измельчением обожженной при высокой температуре – до 1550⁰С специальной тугоплавкой шамотной глины (белой каолиновой, синей кембрийской). С добавлением шамотного порошка – главной составляющей футеровочных материалов, с добавками минеральных порошков твердых горных пород, таких как песчаник и кварц – производятся шамотные изделия. Также порошок продается и в сухом виде, для растворов. Шамотный кирпич – самый популярный материал для футеровки, главным образом из-за вполне демократичной цены. Главное при выборе шамотного кирпича – акцент на качество. При покупке нужно быть внимательным, поскольку некачественный шамот не даст эффекта защиты печи.

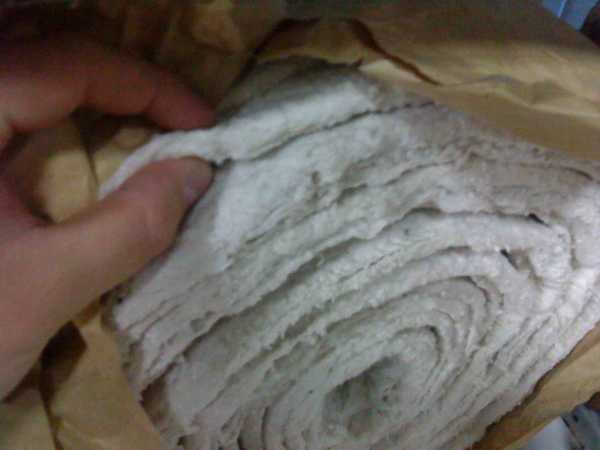

Другой, немного менее популярный материал для футеровки – каолиновые ваты (группа А). Сырье – кварцевый песок, глиноземистые цементы, тугоплавкие глины и жидкое (силикатное стекло). Техническое название калиновой ваты – муллитокремнеземистая вата (МКРР -130). Производят ваты в электропечах и методом раздува преобразовывают в волокнистые структуры, в итоге получают материал с превосходным показателем теплоустойчивости. Визуально – изоляционный материал белого цвета для набивки и поверхностной изоляции. термоизоляция для условий до 1250⁰С. Более дорогая огнеупорная вата – высокоглиноземистая и циркониевая – пригодна для изоляции при экстремальном термо режиме до 1600⁰С.

Каолиновые ваты применяют как изоляторы температурных швов в печах всех типов, для набивки термокомпенсационных швов, поверхностной изоляции по стенам и сводам. Это высокоэффективный материал, применяется и для бытовых печей и котельных агрегатов, и в металлургии, поскольку инертен даже к расплавам металлов. МККР не только противостоит термовоздействию, но и является совершенным электроизолятором с постоянными свойствами в режиме работы до 800⁰С. кроме того, обладает свойствами:

  • Отличная звукоизоляция и вибростойкость
  • Термохимическая стойкость
  • Пластичность и легкий монтаж благодаря эластичному плотному прилеганию фактуры ваты к практически любым конструкциям и поверхностям
  • Не смачивается жидкими металлами
  • Противостоит агрессивным средам от кислых до щелочных, маслам минеральных типов
  • Инертна к воде, влаге, водяному пару

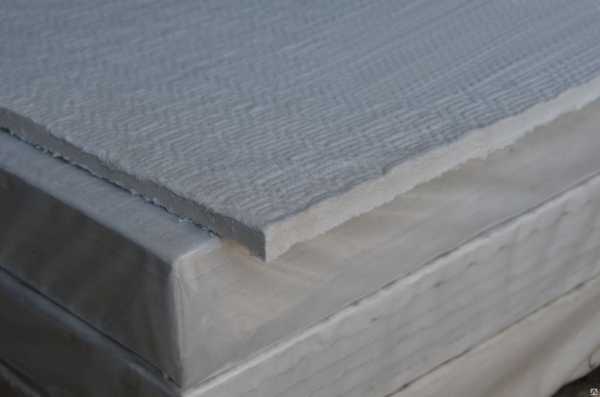

В печах применяются рулонная, плитная и листовая каолиновая вата в качестве прокладок между жаростойким слоем и наружной кирпичной кладкой, как дополнение к шамотным изделиям.

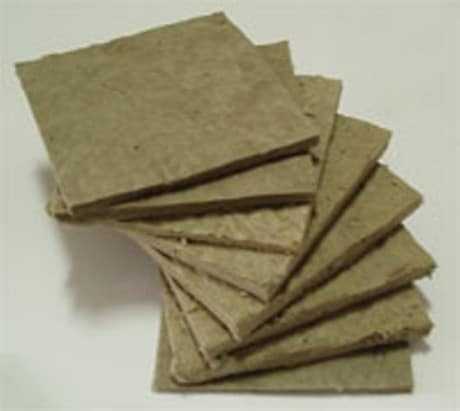

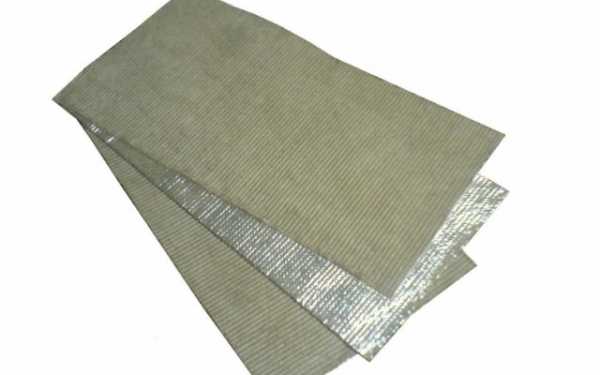

Картон и маты для футеровок производятся на основе каолиновых и базальтовых ват, вермикулита (материал на основе вулканической горной породы) на связующих на основе белых глин. Каолиновый картон предназначен для работы при температурах до 1400⁰С.

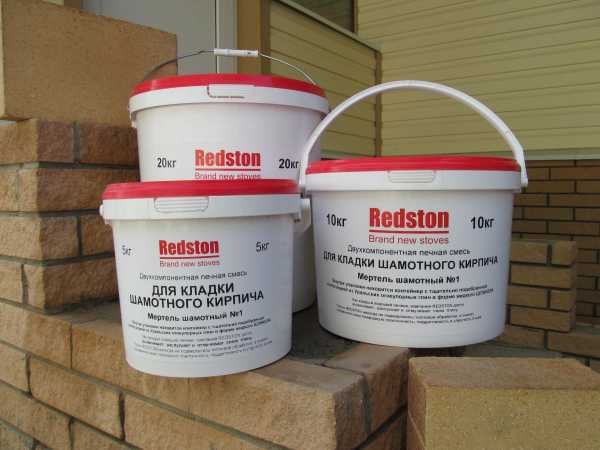

Футеровку производят также обмазкой раствором. Специальные жаростойкие растворы из готовых сухих смесей применяют и для нанесения обмазок на поверхности стен топочных камер готовой печи, и для кладки дымоходных каналов печи из огнеупорного кирпича. Сухие порошки мертеля (огнеупорная смесь из кембрийской, или синей глины) применяют и для засыпок технологических полостей, просветов и зазоров кладки, а также свободных швов, предназначенных для компенсационных тепловых расширений в металлических деталях конструкций отопительных агрегатов.

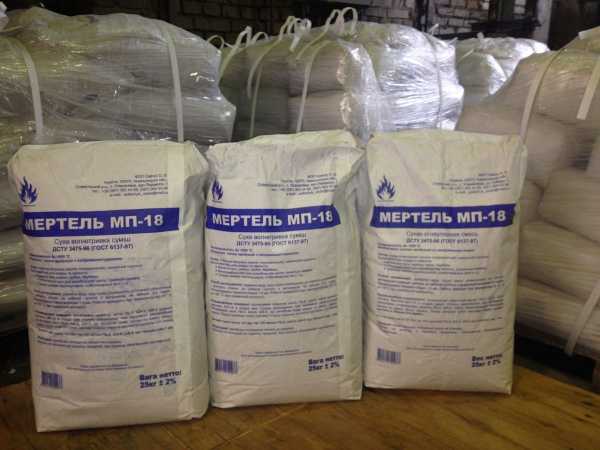

Кроме мертеля (мертель МП-18, термический режим работы до 1600⁰С), сухая смесь может быть произведена из шамотных порошков и обогащенных цементов. огнеупорные саморасширяющиеся цементы, например РПЦ марки М500, также применяются в бытовых печах. Но мертель значительно более экологичен, и предпочтителен для печей, предназначенных для приготовления пищи. В русских печах или глиняных национальных печах типа тандыров следует применять конечно же, только экологичные материалы, например, на основе синей глины.

Удобен в работе и быстро просыхает клей для футеровки. Практически печью можно пользоваться уже через 24 часа после обмазки огнеупорным алюмосиликатным клеем (например, клей Анкер 1600). Высокотемпературные огнеупорные клеевые составы на основе алюмосиликатов предназначены и для кладки огнеупорного кирпича, и для обмазки стенок печей, сложенных из обыкновенного красного кирпича. Также клеевые составы применяют для приклеивания листового, рулонного или панельного огнеупорного материала. У разных производителей параметры жаропрочных клеевых составов слегка варьируются, но всегда рассчитаны на режим работы не менее, чем при 1400⁰С, что приемлемо для защиты кирпичных стенок топки при контакте с открытым огнем. Основной плюс клеев – быстрота монтажа и готовность печи к работе уже через сутки.

Клеевые составы предлагаются рынком в значительном ассортименте, как однокомпонентные, так и двухкомпонентные, в виде паст, мастик и обмазок. Наносятся эти составы и в готовые отопительные агрегаты, и при строительстве печи и обустройстве топки. В составе этих материалов шамотные порошки, микроармирующее волокно, минеральные добавки и присадки для укрепления защитного жаростойкого слоя.

Чаще всего применяют футеровки из следующих материалов:

Удельный вес, кг/м3Термо режимы, не превышающие температуру
шамотные кирпичи, шамотные растворы1900-20001300⁰С
каолины листовые и плитные2450-25001400⁰С
муллитовые маты30501800⁰С
базальтовая вата110750⁰С
керамический красный кирпич1550700⁰С
вермикулиты150-2601100⁰С
огнеупорные клеевые составы алюмосиликатные1600⁰С

stroyfora.ru

выбор материалов и способы монтажа

Содержание статьи:

Футеровка печи – это специальная отделка поверхностей изделия для защиты от возможных повреждений в процессе эксплуатации, являющихся результатом воздействия термического, механического, химического и другого характера. Футеровка печного оборудования призвана продлить срок службы стенок и других деталей топки.

Особенности защитной отделки печей

При регулярном пользовании печью на все материалы, из которых она сделана, воздействуют очень высокие температуры. Они зависят от температур горения конкретных веществ, которые используются в качестве топлива. Конечно, стенки печки делают из огнеупорных материалов, но экстремальные термические воздействия изменяют их структуру и свойства, что приводит к постепенному разрушению. Именно для защиты от таких воздействий используется футеровка.

Футеровка станет лучшей внутренней защитой вашего очага от прогорания и других повреждений

В каких случаях применяется

Если речь идет о небольшом очаге, который используют периодически – для обогрева дачного домика в выходной день или приготовления пищи на свежем воздухе (барбекюшницы), то здесь дополнительная защита не нужна. В таких случаях если разрушения и происходят, то они минимальны и не повредят устройству в ближайшем будущем.

Обязательная футеровка потребуется для следующих типов топочных изделий:

  • Больших бытовых и промышленных.
  • Предназначенных для очень длительного пользования – например, постоянного обогрева жилища.
  • Жаровых камер, которые устраиваются для регулярного приготовления пищи в «русских» и других подобных печках.
  • Топливных агрегатов, дымовые каналы которых устроены прямо вдоль стенок топки.
  • В случаях использования высококалорийного топлива с исключительно высокой температурой горения.

Виды футеровки

Футеровочные работы проводятся прямо внутри топливника металлических, каменных и кирпичных устройств. Это можно сделать разными способами в зависимости от того, какой ожидается эффект и какие должны быть достигнуты цели:

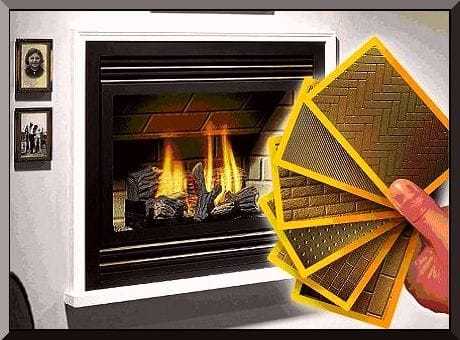

  • Возможно использование специальных защитных экранов теплоизолирующего действия. Они будут оказывать влияние на процент нагрева дымовых газов, поглощая значительную часть тепло-лучевых потоков и удаляя большую часть тепла через дымоходы.
  • Применение материалов, которые возьмут большую часть теплового воздействия на себя – огнестойких с низкой теплопроводностью, замедляющих процесс нагрева материалов топки и исключающих их непосредственный контакт с огнем.

Футеровочные работы в кирпичной топке проводятся посредством выкладывания кирпичной кладки

ВНИМАНИЕ! Теплоизоляционные экраны значительно уменьшают отдачу тепла, поэтому их не применяют для топок, предназначенных для обогрева помещений.

Способы выполнения

Футеровку очага обычно проводят с помощью так называемых «шамотных» материалов – особым образом обработанных веществ и их смесей с включением элементов обжига, уничтожающего пластичные свойства и доводящего до спекания их частиц, а также других огнеупорных продуктов. Это могут быть:

  1.  Обтесанный камень, изготовленный из натуральной горной породы типа песчаника или кварца, либо конгломерата, стойкий к особенно высоким температурам.
  2. Готовые шамотные кирпичи, из которых выкладывают внутреннюю стенку. Их огнеупорные свойства достигаются благодаря особой технологии изготовления с добавлением порошка из заранее обожженной глины и других улучшающих свойства конечного продукта веществ. Защита из такого кирпича очень популярна, так как может выдержать практически любые температуры обогревательной печи и стоит сравнительно дешево.
  3.  Рулонные материалы, пластины и маты:
    •  базальтовое волокно;
    • вермикулитовые плиты;
    • каолин в виде бумаги или картона, состоящий из минеральной белой глины.
  4.  Растворы и вещества, которыми покрывают стены топки:
    • шамотные, являющиеся огнеупорными бетонами с добавлением отощающего компонента,
    • муллитовые – силикатные жидкостекольные смеси с различными вариациями состава.

Отделка из вермикулита может стать отличной альтернативой кирпичу и камню

Сравнительная таблица футеровочных материалов

МатериалыУдельный вес продукта (плотность), кг/м3Возможная рабочая температура, макс., 0C
Кирпич обычный глиняный1600700
Вата базальтовая100750
Слой из вермикулита150-2501100
Шамот (раствор или готовый кирпич)1800-20001300
Каолин плотный2400-25001400
Муллит (чистый/маты)до 30301800 / 1600

ВАЖНО! В условиях производства – на металлургических и других предприятиях, где используется обработка сырья и готовых изделий горячим способом, печная защита чаще всего изготавливается из камня или шамотного кирпича. В «тесных» домашних условиях более приемлемы альтернативные варианты.

Сам себе мастер

Конечно, для устройства футеровочного слоя в домашнем очаге можно прибегнуть к услугам специалистов, но при некоторых навыках работы и соответствующих знаниях эту операцию можно провести самостоятельно.

Футеровка из кирпича

Футеровка печи своими руками из шамотного кирпича выполняется с учетом следующих особенностей:

  • Кирпич аккуратно выкладывается «ребром на ребро», без сдвигов элементов кладки относительно друг друга, вдоль всех стенок внутренних топки.
  • Швы между отдельными кирпичами заполняются раствором на основе шамота и глины.
  • Если основная кладка также выполнена из кирпича, то футеровочный и основной слой стыкуются посредством одного вертикального шва, но без перевязки.
  • Если же материал самой топки – металл (чугун или сталь), то между ее стенками и кладкой следует в обязательном порядке оставлять небольшой зазор, рассчитанный на температурные расширения металла, – иначе регулярные нагревы и остывания могут в скором времени ее разрушить.

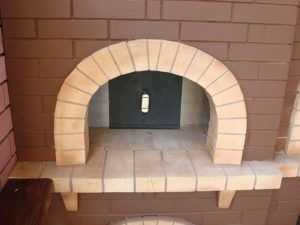

Отделка шамотным кирпичом происходит по схеме – вдоль всех стенок с зазором с учетом расширения материалов

ВНИМАНИЕ! Также возможна внутритопочная кладка из огнеупорного красного кирпича, но смешивать виды кирпичей (шамотный плюс огнеупорный) нельзя, так как у них разные показатели линейного расширения и теплопроводности, что сделает постройку недолговечной.

Старая кладка из шамотного кирпича подлежит регулярным осмотрам и ремонту изношенных участков, который проводится посредством затирки раствором из шамота и глиноземистого цемента.

Из рулонного материала

Выгода использования рулонных материалов (а также пластин и матов) заключается в том, что они занимают очень мало места и не «крадут» общего объема, необходимого для закладки топлива и прохода дыма. Стандартная толщина большинства из них не превышает 1 см (например, толстый каолиновый картон бывает толщиной до 7-ми мм). Чтобы провести необходимые работы, нужно помнить, что:

  • Количество необходимых для футеровки материалов рассчитывается с учетом их линейного расширения при нагреве.
  • В некоторых случаях возможна укладка полотна в 2 слоя, но для бытовых потребностей это совсем не обязательно.
  • Отдельные пластины крепятся элементами армирования – металлическими штырями, которые вставляются в заранее проделанные канавки.
  • При отделке огнеупорными матами или пластинами следует соблюдать последовательность их крепления: сначала покрывается дно, затем боковая поверхность, а потом «потолок» топочного отдела.

ИНТЕРЕСНО! Многие современные печи заводского производства уже имеют футеровочный слой на стенках топочных отделов и не требуют дополнительной обработки. В частности, стальные агрегаты часто бывают обработаны вермикулитом.

Внутренняя отделка может проводиться базальтовым картоном

Обмазка растворами

Обмазка огнеупорными растворами дает еще более тонкий слой футеровки. Для такого способа характерны следующие нюансы:

  • Для приготовления растворов обычно используются сухие составы шамотных, муллитовых либо корундовых смесей, которые затем разбавляются водой до нужной консистенции.
  • После нанесения раствор должен пройти обжиг в естественных условиях (при работе печи) либо с помощью паяльной лампы. Во втором случае работы проводятся до появления твердой корочки.

ВАЖНО! Преимуществом растворного способа также является создание абсолютно монолитных поверхностей, дающих лучшее ограждение материалов от воздействия огня. Однако такой монолит быстрее потребует ремонта, чем каменные и кирпичные кладки.

Заранее продуманная защита печи станет гарантией тепла и уюта на долгие годы

Сколько прослужит новая футеровка

Любое покрытие со временем может изнашиваться. Даже самый прочный футеровочный слой внутри вашей топки постепенно может потерять начальную герметичность. Для его сохранения следует учитывать следующее:

  • Внутренняя защита печи нуждается в периодической проверке на целостность. Повреждения нужно вовремя заделывать растворами, приготовленными из смеси шамота и глины.
  • Гораздо дольше прослужат поверхности, изначально выполненные более качественно (ровный герметичный слой равномерной толщины без трещин и других повреждений).

ВНИМАНИЕ! Монтаж футеровки является сложной инженерной задачей, которую лучше всего доверить знающим людям, то есть выполнять работы под руководством специалиста или отдать их полностью в руки профессионалов. Качественное выполнение этой ответственной работы позволит надолго забыть о ремонте очага.

Видео: футеровка топки печи

Понравилась статья? Поделитесь с друзьями:

teploguru.ru

отличная защита от экстремального нагрева

Футеровка печи — описание, основные технические решения, способы обустройства защитного слоя и описание наиболее распространенных материалов, способных эффективно защитить изделие от воздействия негативных факторов и влияния экстремальных температур.

Внутренняя отделка топки печи подвергается воздействию высоких температур, образующихся при горении топливных материалов. Особо экстремальные условия существуют при использовании высококалорийного топлива. И, несмотря на то, что печь, как правило, изготавливается из огнеупорных материалов, дополнительная обработка внутренних поверхностей – футеровка печи, будет весьма полезна для продления ее срока службы.

Футеровка – специализированная процедура обустройства внутренних поверхностей печи, обеспечивающая высокую степень защиты от термических, механических и химических воздействий, которым изделие постоянно подвергается на протяжении всего срока эксплуатации. В целом, футеровка представляет собой защитный и изолирующий слой из термостойких материалов, служащих для защиты деталей от экстремальной температуры, создаваемой в процессе горения. Она также предотвращает чрезмерные потери тепла от внешних поверхностей печи, делая процесс более энергоэффективным.

Особенности футеровочной защиты

В условиях регулярного использования, на материалы, из которых изготовлена печь, действуют экстремально высокие температуры, варьирующиеся от типа используемого топлива. Внутренние поверхности топки подвержены растрескиванию, а, в случае с металлическими изделиями — чрезмерный перманентный нагрев и постоянные циклы «расширения-сжатия», приводят к его постепенному разрушению. Высокие температуры образуются, как правило при использовании угля, хотя и паллеты зачастую вызывают чрезмерный нагрев.
Экстремальные температуры — не единственный фактор, негативным образом воздействующий на поверхности печей из металла или кирпича. Футеровка применяется и для:

  • В качестве теплоизоляции, защищающей от колебания температур.
  • В качестве защиты от агрессивной среды. (кислотных реагентов топлива).
  • Защита от механических повреждений топки.
  • В качестве облицовочного материала.

В каких случаях применяется

Стоит отметить, что в футеровке нет необходимости, если печь нужна для непостоянного обогрева дачи или приготовления пищи на открытом огне (барбекю, шашлыки и т.д.). В данных случаях нет необходимости в обустройстве дополнительной защиты, так как разрушения, происходящие в процессе использования – минимальны.
Футеровка рекомендуется для изделий, использующихся для длительного и постоянного обогрева помещений или приготовления пищи в условиях различного рода кафе и ресторанов, где происходит непрерывное поддержание в топке необходимых температур – например, «русские» печи и им подобные. Особо нужна футеровка и при использовании высококалорийного топлива, при сгорании, высвобождающее большое количество энергии, вследствие чего в топке наблюдается экстремально высокий температурный режим.

Основные способы футеровки

Основные способы футеровки

Важно! Качественная футеровка может быть проведена после инженерных изысканий и корректном подборе изолирующего материала.

Работы по футеровки внутренней камеры печи из металла, натурального камня или кирпича, проводятся с учетом того, какой эффект необходимо получить в итоге. Например, теплоизолирующие экраны оказывают воздействие на процент нагрева газов, выводя большую часть тепловой энергии посредством выхода потоков воздуха и продуктов горения через дымоход. Огнестойкие материалы, обладающие низкой проводимостью тепла, эффективно справляются с защитой материалов печи от теплового воздействия, принимая большую часть такового на себя, что исключает взаимодействие внутренних стенок печи с открытым огнем. Одним из основных способов футеровки – является и укладка дополнительного слоя из специального кирпича, что также способствует эффективной защите топки от чрезмерного нагрева.

Внимание! Обустройство специальных теплозащитных экранов достаточно сильно понижает теплоотдачу печи, что не рекомендуется, если изделие используется для обогрева помещения.[/wpmfc_cab_sw] Основой футеровки – является использование «шамотных» материалов, специально подготовленных смесей, в которых посредством длительного обжига под воздействие высоких температур, уничтожаются пластичные свойства веществ. Кроме этого эффективными футеровочными материалами являются:

  • Натуральный камень из песчаника или кварца, обладающий высокой степенью устойчивости к воздействию экстремальных температур.
  • Специальные «шамотные» кирпичи – изготавливающиеся по специальной технологии, с добавлением различных примесей для улучшения конечных свойств материала, например, обожженной глины. Использование таких кирпичей, довольно популярный метод футеровки, так как они могут выдерживать очень высокие температуры и, сравнительно, не дорого стоит.
  • Рулонная защита: базальтосодержащие материалы, плиты из вермикулита, каолиновая бумага, вата или картон.
  • Специальные растворы: шамотные огнеупорные бетоны, корундовые, силикатно-муллитовые жидкостекольные смеси разного состава.

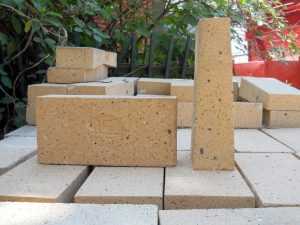

Огнеупорный кирпич

Материалы для футеровки подбираются индивидуально, исходя из индивидуальных особенностей изделий и возможностей обустройства защиты из того либо другого материала. В условиях промышленных печей, часто используются «шамотные» кирпичи или натуральный камень. Но, в условиях частного дома, где размеры топки не позволяют укладку дополнительного слоя из этих материалов, более подходящими являются альтернативные методы теплозащиты.

Сравнительная таблица свойств материалов для футеровки



Внимание! Для проведения эффективной футеровки самостоятельно необходимо обладать соответствующими навыками или обратиться к специалистам.[/wpmfc_cab_sw] Футеровка с использованием кирпича

Футеровка с использованием кирпича

Футеровка из «шамотного» кирпича – один из эффективных способов защиты топки, характеризующийся невысокой себестоимостью. Для обустройства такой защиты своими руками следует придерживаться определенных правил:

  • Кладка кирпича осуществляется способом «ребро на ребро» по всей длине внутренних стенок печи, не сдвигая элементы относительно друг друга.
  • Заполнение швов осуществляется посредством специальных «шамотных» и глино-содержащих растворов.
  • Если печь состоит из кирпича, футеровочный слой стыкуется с основным вертикальным швом, без перевязки.
  • Если топка металлическая – обязательным условием является кладка с зазором между металлом и кирпичом. Это критически важный аспект для сохранения структурной целостности кладки, которая из-за циклов «расширения-сжатия» металла при нагреве, может быть подвержена постоянным механическим воздействиям.

Важно! Кирпичная футеровка подвержена растрескиванию из-за неоднородности нагрева внешнего и внутреннего слоев. Для более качественной отделки стоит особо внимательно подходить к выбору раствора для швов. Для проверки его качества следует скрепить несколько кирпичей и подвергнуть их обжигу в топке, и на руководствуясь полученными результатами, принимать решение об использовании того, либо иного раствора. Также, не рекомендуется использование «шамотных» и обычных огнеупорных кирпичей одновременно. Это может привести к нарушению целостности кладки из-за неравномерного расширения материалов при нагревании.

Футеровка металлических печей

Футеровка металлических печей

Основным нюансом при футеровке металлических печей – является расширение метала при нагревании, которое намного выше, чем у камня или кирпича. Это свойство следует учитывать при обустройстве защитного слоя. Обязательное условие – необходимость оставить зазор, который покроет люфт металла и убережет футеровочную защиту от механических повреждений и растрескивания.
Совет! Для уплотнения зазоров можно использовать полотна или жгуты из базальтовой ваты, а в нежилых помещениях подойдет и асбест.
Стоит отметить, что наиболее распространенной ошибкой при обустройстве металлических печей – является кладка кирпича, как в топке, так и снаружи изделия. Кирпич – достаточно теплоемкий материал, но в то же время, обладает низкой теплопроводностью. В результате этого большая часть тепла выводится вместе с продуктами горения через дымоход.

Внимание! Опасным последствием наружной кладки изделия из металла кирпичом, может стать и угарный газ, проникающий в помещение из-за прогорания стенок топки.[/wpmfc_cab_sw] Футеровка рулонными материалами

Футеровка рулонными материалами

Оптимальным способом футеровки небольших печей, чтобы сэкономить внутреннее пространство топки, может стать обустройство защиты из рулонных материалов, пластин или матов. Номинальная толщина большинства таких материалов, не превышает 1 сантиметр, а часто и того меньше: картон из каолина, например, изготавливается с максимальной толщиной в 7мм. Такой способ эффективно сохранит внутренне пространство для закладки нужного количества топлива и обеспечит беспрепятственное прохождение продуктов горения через дымоход.
Важно! Следует учитывать, что количество материалов рассчитывается с учетом их возможного линейного расширения под действием высоких температур.
Отдельные пластины материала крепятся посредством армирующих элементов, металлических штырей, вставляющихся в предварительно подготовленные пазы. Следует учитывать и очередность обустройства топки рулонными материалами: пластины кладутся сначала на дно, после на боковые стенки и в конце – на верхнюю поверхность топки.

Важно! Следует помнить, что большинство современных металлических печей имеют заводской футеровочный слой, например, отделаны вермикулитом. Дополнительное обустройство может быть выполнено базальтовым картоном.

Обмазка растворами

Обмазка растворами

В последнее время достаточно популярным методом футеровки стало – обработка поверхности топки специальными растворами на основе шамотных, муллитовых либо корундовых смесей. Такая защита характеризуется сверхтонким покрытием, которое не сложно в нанесении. Для приготовления раствора, смесь разбавляется необходимым количеством воды и доводится до желаемой консистенции. После нанесения, футеровочный слой должен быть подвержен термической обработке или, другими словами, обжигу. Можно обжечь раствор и паяльной лампой до образования затвердевшей корочки.

Срок службы защитного слоя

Срок службы защитного слоя

Футеровка – не является вечной защитой топки печи и, в зависимости от интенсивности работы, температурного режима и выбранного материала, защитный слой со временем изнашивается, вследствие чего теряется начальная герметичность.
Важно! Наиболее долго послужит качественно выполненная футеровка, обустроенная специалистами, где материалы будут нанесены правильно, равномерным слоем, без повреждений, зазоров и трещин.
Можно продлить срок службы футеровочного слоя самостоятельно, для этого стоит проверять внутреннюю поверхность топки на структурную целостность, возможные механические повреждения и, при необходимости, своевременно их устранять.

pechiexpert.ru

Что такое футеровка печей и для чего нужна

На фоне горения топлива в печи температура в ней резко возрастает. Обычно она доходит до отметок в сотни градусов. Футеровка – это обеспечение защиты наружной стороне печных стенок от перегрева. Без нее сильный жар провоцирует изменение структуры и основных свойств огнеупорных материалов печи, что приводит к негативным последствиям.

Что подразумевается под футеровкой

Футеровка с использование шамотного кирпича

Под футеровкой печей понимается специальная кирпичная оболочка, которая должна полностью покрывать всю внутреннюю поверхность топки. Подобная защита от чрезмерного нагрева выполняет ряд функций, продлевает срок службы печной конструкции.

Футеровка – это не самостоятельная часть, она входит в цельную печную систему. Этим объясняется активное взаимодействие указанного слоя и с внешней отделкой, и с внутренней частью, где и протекают процессы горения.

Изначально работа в данном направлении начинается с предварительных расчетов, выбора подходящего материала с учетом всех особенностей для обеспечения теплозащиты печи. Тогда эффективность будет наибольшей.

При грамотной футеровке печей обеспечивается дополнительная защита основным ее составляющим от негативного действия факторов механической и химической природы.

Как обеспечивается теплозащита печи

Для футеровки печных сооружений и обеспечения защиты их внутренних поверхностей можно:

  • Применить для проведения обработки внутри топки материал, характеризующийся минимальной степенью теплопроводности.
  • Обеспечить выход излишка тепла с дымом посредством установки защитных экранов для придания направления тепловому излучению.

В случае установки специализированных экранов идет речь о теплозащите. Благодаря этой процедуре обеспечивается защита некой части печи от теплового излучения, которое выводится наружу.

Если внутренняя часть топки будет обработана особыми составами, выделяемое тепло не выйдет за пределы конструкции.

Теплозащита печи

Для выполнения футеровки печей выбираются только материалы с теплоизоляционными свойствами, чаще всего это:

  • кирпич;
  • огнеупорный бетон;
  • мертель.

Футеровка с помощью шамотного кирпича

На современном рынке строительных материалов, в условиях их широкого разнообразия, особенно востребован шамотный кирпич. В ходе его производства предполагается использование специального порошка на основе обожженной глины.

Завершающий этап изготовления – это обжиг. Его выполняют в условиях очень высоких температур.

Эта разновидность, в отличие от кирпича простого, отличается прекрасными показателями по теплоизоляции. Поэтому футеровка топки, то есть, выкладка ее внутренней поверхности, выполняется именно этим материалом. Эта работа имеет ряд особенностей.

На фоне высокой температуры происходит постепенное смещение шамотным кирпичом слоя, расположенного снаружи. Это сопровождается появлением трещин на внешней поверхности печи, что со временем может стать причиной ее разрешения. Такие последствия опасны – это чревато проникновением вредного угарного газа внутрь помещения. Поэтому осуществлять футеровку камеры сгорания важно в строгом соответствии с основными правилами.

Правила кладки шамотного кирпича

Этот вариант футеровки в качестве теплозащиты топки, специалисты называют наиболее эффективным. Стоимость его небольшая. Основные правила обустройства подобной защиты таковы:

  • Для заполнения швов допустимо брать исключительно специализированных растворов на основе глины, рассчитанных для работы с указанной разновидностью кирпича.
  • При работе с металлической топкой важно создавать зазор между ней и кладкой. Это будет залогом сохранения целостности элементов печи в ходе ее эксплуатации.
  • Отдельные кирпичи располагаются строго «ребро на ребро» по периметру внутренней поверхности печи. Сдвигать их не нужно.
  • Когда осуществляется футеровка топки кирпичной печи, кладка стыкуется без дополнительных перевязок с основным швом по вертикали.

В любом случае шамотный кирпич нельзя класть вплотную к стенкам печи.

Для соединения кирпичей, расположенных с наружной стороны, используется глина. Чтобы не допустить случайного разрушения готового шва на фоне его перегрева при эксплуатации печи, готовый раствор сначала оценивают на пластичность. Для этого достаточно соединить с его помощью пару кирпичей, после чего обжечь их.

В кладке может быть использован только тот раствор, который сохранил свои свойства даже в условиях высокой температуры.

Особенности выбора шамотного кирпича

Для футеровки подойдут образцы, на которые нанесена маркировка ША либо ШБ. Здесь первая буква демонстрирует жаростойкость кирпича, а вторая отражает определенный уровень огнестойкости.

Чтобы созданная защита печи работала, выбирать материалы для нее необходимо внимательно. Потребуется оценить внешнее состояние кирпичей (поверхность будет шероховатой, но не гладкой), попробовать их расколоть. Качественный образец не будет крошиться, а разделится на крупные элементы.

В одной кладке нельзя использовать кирпич нескольких типов – они характеризуются различным тепловым расширением.

Футеровка печей из кирпича

Сложности возникают при футеровке не только металлических, но и кирпичных печей. Оба типа имеют свои характерные свойства, которые нужно принимать во внимание.

В рамках футеровки кирпичных печей категорически недопустимо укладывать защитный слой вплотную или в непосредственной близости от внешних стенок печи и их отдельных элементов.

На фоне повышения внутренней температуры часто наблюдается так называемое термическое растрескивание. В этом случае чрезмерно нагретые внутренние элементы начинают смещать со своего нормального положения те, что располагаются снаружи. Если внешние стены не справятся с нагрузкой, на фоне расширения изнутри они расходятся в стороны с растрескиванием и разрушением. Это чревато проникновением угарного газа во внутреннее пространство помещения, что крайне опасно.

В отдельных случаях при неграмотной кладке шов может совсем разрушиться. Это происходит, когда для кладки наружного слоя применялась глина с минимальной степенью адгезии. Поэтому на этапе кладки печи приготовленный раствор сначала тестируется в условиях высоких температур.

Футеровка печей из металла

Особенность металлических печей в том, что показатели теплового расширения металлов не одинаковы. Поэтому между топочной и футеровочным слоем обязательно оставляется небольшое пространство. Это не допустит разрушения защитного слоя при изменении размера металлической части.

В указанном пространстве обычно размещают специальные материалы с негорючими свойствами вроде асбеста или базальтовой ваты. Применение асбеста допустимо только для конструкций, располагающихся в нежилых помещениях. Но воздуха там быть не должно.

Чтобы сделать металлическую печь наиболее безопасной, часто футеровка котла осуществляется сразу с двух сторон. Посредством такого шага достигается наилучший прогрев. Но данная точка зрения верна отчасти. Это объясняется:

  • Высокой теплоемкостью кирпича;
  • Низкой теплопроводностью кирпича.

Такое сочетание свойств является залогом того, что тепло не выйдет за пределы топки, а в дальнейшем удалится с выходящим дымом. Но при двухсторонней футеровке стенки печи

начинают прогорать из-за недостатка воздуха, необходимого для отвода тепловой энергии.

Поэтому двусторонняя футеровка для печи из металла — это мера для теплоизоляции, а не теплозащиты. Но охлажденные воздушные массы обязательно должны иметь возможность поступать к топочной.

Футеровка печи – необходимая составляющая ее длительной и безопасной эксплуатации. Но выполнять ее нужно в строгом соответствии с основными правилами и с применением качественных и подходящих материалов.

Видео по теме: Футеровка

teplyhouse.ru

Добавить комментарий

Ваш адрес email не будет опубликован.
