Кд2124 пресс: КД2124 Пресс однокривошипный механический

Содержание

Прессы кривошипно-шатунные : Пресс однокривошипный КД2124

Вернуться к: Прессы кривошипно-шатунные

Номинальное усилие: 250 кН; размеры стола: 340 х 500 мм

Задать вопрос по товару

Сальский завод кузнечно-прессового оборудования

Описание

Прессы однокривошипные простого действия открытые ненаклоняемые двухстоечные КД2124 предназначены для изготовления деталей операциями холодной листовой штамповки: гибкой, вырубкой, пробивкой, неглубокой вытяжкой и т.д., в том числе в составе автоматизированных комплексов.

Прессы КД2124 применяются на предприятиях различных отраслей промышленности, в цехах и на участках холодной листовой штамповки. Находят широкое применение при любом типе производства: мелкосерийном, серийном, массовом. Прессы предназначены для работы как на одиночных, так и на непрерывных ходах при оснащении их автоматическими подачами (роликовыми, валковыми, шиберными и др. ).

Основные технические характеристики пресса КД2124:

Наименование параметра	КД2124
Основные параметры
Номинальное усилие пресса, кН (т)	250
Наибольший ход ползуна (штока), мм	5..65
Размеры стола, мм	340 х 500
Размеры отверстия в столе, мм	17 х 250
Диаметр отверстия в столе, мм	210
Наибольшее расстояние между столом и ползуном в его нижнем положении — закрытая высота пресса, мм	250
Расстояние от оси штока до станины (вылет), мм	190
Частота ходов ползуна непрерывных, 1/мин	120
Частота ходов ползуна одиночных от кнопки, 1/мин	50
Величина регулировки расстояния между столом и ползуном, мм	55
Расстояние между стойками станины в свету, мм	240
Толщина подштамповой плиты, мм	50
Размеры нижней поверхности ползуна, мм	225 х 280
Максимальный ход выталкивателя в ползуне, мм	30
Высота стола над уровнем пола, мм	820
Тип муфты тормоза	УА3138
Электрооборудование
Количество электродвигателей	1
Электродвигатель главного привода, кВт	2,7
Габариты и масса пресса
Габариты пресса (длина ширина высота), мм	1170 х 1191 х 2110
Масса пресса, кг	2100

Паспорт КД2124 (Усилие 25т) Пресс однокривошипный открытый простого действия

Наименование издания:
Часть 1 (Механическая часть): Руководство – 39 страниц
Часть 2 (Электрооборудование): Руководство – 17 страниц
Часть 3: БУБ-1 Блок управления бесконтактный: Руководство – 24 страницы
Выпуск издания: —
Год выпуска издания: —
Кол-во книг (папок): 3
Кол-во страниц: 80
Стоимость: Договорная
Описание: Полный комплект документации

Содержание:
Часть 1 (Механическая часть): Руководство
1. Назначение и область применения
2. Распаковка и транспортировка пресса
— Схема транспортировки ненаклоняемых прессов усилием 10 – 40тс
— Схема транспортировки наклоняемых прессов усилием 10 – 40тс
— Схема транспортировки прессов с передвижным столом и рогом усилием 25 – 40тс
— Схема транспортировки ненаклоняемого пресса усилием 63тс
— Схема транспортировки наклоняемого пресса усилием 63тс
— Схема транспортировки пресса с передвижным столом и рогом усилием 63тс
3. Фундамент прессов, монтаж и установка
4. Краткое описание конструкции пресса
— Кинематическая схема ненаклоняемых прессов
— Кинематическая схема наклоняемых прессов
— Кинематическая схема прессов с передвижным столом и рогом
— Станина ненаклоняемого пресса
— Станина наклоняемого пресса
— Станина пресса с передвижным столом и рогом
— Привод
— Муфта-тормоз
— Вал эксцентриковый
— Ползун для прессов усилием 10, 16, 25 и 40тс.
— Ползун для прессов усилием 63тс
— Уравновешиватель ползуна
5. Пневмооборудование прессов
— Принципиальная схема пневмопривода пресса
— Клапан трёхходовой сдвоенный сблокированный
6. Смазка прессов
— Схемы смазки прессов
7. Подготовка прессов к первоначальному пуску
— Схема проверки натяжения ремней
8. Указания по технике безопасности
9. Настройка и наладка прессов
10. Регулировка прессов
11. Возможные неисправности и способы их устранения
12. Особенности разборки и сборки прессов
Часть 2 (Электрооборудование): Руководство
1. Паспорт
2. Описание электросхемы пресса
3. Общие сведения
4. Описание действия электросхемы
5. Защита
6. Блокировка
7. Указания по технике безопасности
8. Указания по обслуживанию электрооборудования
9. Возможные неисправности и способы их устранения
10. Условные символы на прессе
11. Спецификация к принципиальной электросхеме
— Принципиальная электросхема
— Пульт управления
— Электрооборудование пресса
— Схема внешних соединений
Приложение:
Ведомость покупных изделий
Таблица 1
Таблица 2
Часть 3: БУБ-1 Блок управления бесконтактный: Руководство
1. Назначение и область применения
2. Техническая характеристика
3. Описание конструкции
4. Описание схемы
— Схема бесконтактного конечного выключателя БВК-24
Режим «Одиночный ход»
Режим «Непрерывные хода»
Режим «Толчок»
Режим «Ручной поворот»
5. Блокировки
6. Защита
7. Техника безопасности
Инструкция по эксплуатации блока управления БУБ-1
1. Подготовка блока к работе
2. Указания по технике безопасности
3. Указания по обслуживанию блока БУБ-1
— Блок управления бесконтактный типа БУБ-1 (общий вид)
— Принципиальная электрическая схема блока БУБ-1
— Монтажная электросхема блока БТ1
— Монтажная электросхема панели

— Монтажная электросхема распайки плат
4. Комплект поставки

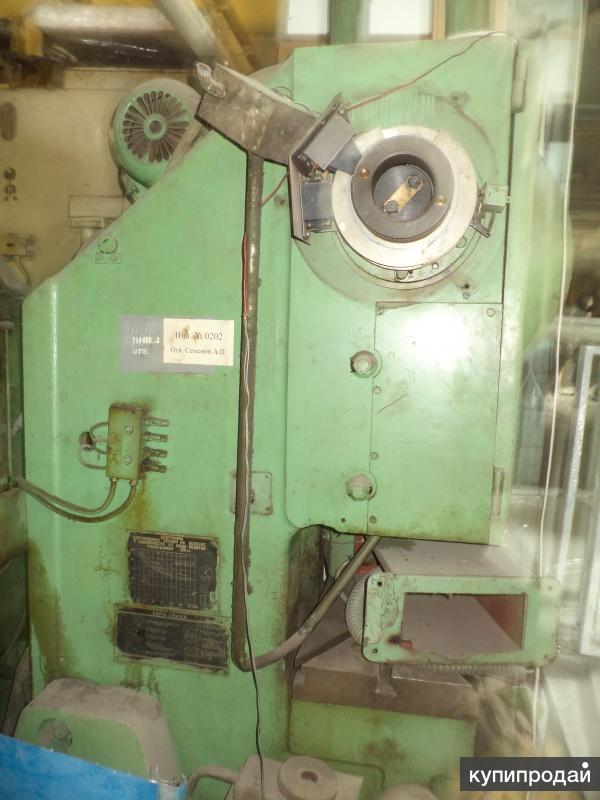

Эксцентриковый пресс Stanko KD 2124
ЮниМашины
›
Механические прессы
›
Эксцентриковые прессы
›
Эксцентриковые прессы Stanko
›
Эксцентриковые прессы Stanko KD 2124
Категория Механические прессы Станко ›
Производитель Станко ›

АРХИВ ОБЪЯВЛЕНИЯ
Эксцентриковый пресс Stanko KD 2124 был изготовлен производителем станка Stanko . Станок Станко КД 2124 был построен в 1983 году.
Общие данные
Местонахождение Польша
регион Нижнесилезское
Год изготовления 1983
Гарантия Без гарантии
Техническое состояние Хорошо
Оплата До получения
Транспорт Покупатель организует транспорт за свой счет
Статус Тест может быть выполнен

Технические параметры
Максимальное усилие (нажатие) 25 т
Длина нижнего рабочего стола 19,7 дюйма
Ширина нижнего рабочего стола 13,4 дюйма
Глубина горловины (расстояние от рамы до оси ползуна) 7,5 дюйма
Максимальное количество ходов в минуту (ручная работа) 56 об/мин
Максимальное количество ходов в минуту (автоматическая работа) 180 1/мин
Минимальная длина хода ползуна 0,19685 дюйма
Максимальная длина хода ползуна 2,6 дюйма
Регулировка ползунка 2,2 дюйма
Расстояние между рамами 9,4 дюйма
Толщина несущей пластины 3 дюйма
Диаметр отверстия в рабочем столе 8,3 дюйма
Высота машины 90,4 дюйма
Длина станка 44,9 дюйма
Ширина машины 46,5 дюйма
Вес машины 2 т
Оборудование
Foot control
Bolster plate
Technical documentation
