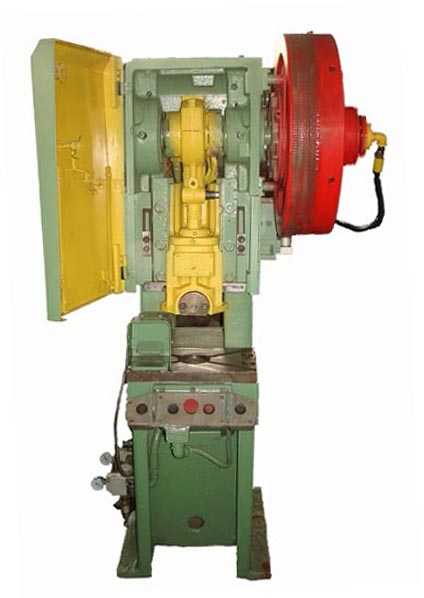

КД2124К
КД2124К представляет собой однокривошипный открытый пресс простого действия, чье усилие составляет 250 кН. Данное оборудование может использоваться для осуществления операций разного рода по холодной штамповке листового металла.
Оснащение модели КД2124К включает в себя следующие комплектующие: привод, маховик, станину, эксцентриковый вал, пневмосдуватель, муфту, выполняющую функции тормоза, воздухопровод, ползун, набор инструмента, маслопровод и электрооснащение. Что касается станины, то она сделана из чугуна и стали, по форме напоминает коробку. В ее опорах монтируется вал. Перед станиной с помощью специальных направляющих закреплен ползун, являющийся главной рабочей частью оборудования КД2124К. Он объединен с данным валом с использованием регулировочного винта и разъемного шатуна. На той плоскости стола, где осуществляются рабочие операции, установлена подштамповая плита, оборудованная пазами в виде буквы «Т» и специальным отверстием.
Чтобы предохранить возникновение перегрузок у пресса КД2124К, была вмонтирована предохранительная шайба, которая приходит в негодность при перегрузке.
Технические характеристики: | |
---|---|
Номинальное усилие пресса, кН | 250 |
Ход ползуна регулируемый, мм | |
наибольший | 80 |
наименьший | 5 |
Частота ходов ползуна, в минуту | |
непрерывных нерегулируемых | 180 |
одиночных | 56 |
Размеры стола, мм | |
длина | 500 |
ширина | 340 |
Диаметр отверстия в столе, мм | 210 |
Расстояние от оси ползуна до станины, мм | 190 |
Наибольшее расстояние между столом и ползуном в его нижнем положении при наибольшем ходе, мм | 250 |
Высота стола над уровнем пола, мм | 835 |
Габаритные размеры пресса, мм | |
длина | 1180 |
ширина | 1140 |
высота | 2295 |
Масса пресса, кг | 1970 |
stanmetallomarket.ru
Прессы однокривошипные простого действия открытые КД2124, КД2324, КД1424
- Главная
- Видеотека
- Естествознание
- Физика
- Математика
- Химия
- Биология
- Экология
- Обществознание — как наука
- Иностранные языки
- История
- Психология и педагогика
- Русский язык и литература
- Культурология
- Экономика
- Менеджмент
- Логистика
- Статистика
- Философия
- Бухгалтерский учет
- Черчение
- Материаловедение
- Сварка
- Электротехника
- АСУТП и КИПИА
- Технологии
- САПР
- Метрология, стандартизация и сертификация
- Геодезия и маркшейдерия
- Программирование и сеть
- Информатика
- Языки программирования
- Алгоритмы и структуры данных
- СУБД
- Web разработки и технологии
- Архитектура ЭВМ и основы ОС
- Системное администрирование
- Создание программ и приложений
- Создание сайтов
- Тестирование ПО
- Теория информации и кодирования
- Функциональное и логическое программирование
- Программы
- Редакторы и компиляторы
- Офисные программы
- Работа с аудио видео
- Работа с компьютерной графикой и анимацией
- Автоматизация бизнеса
- Прочие
- Музыка
- Природное земледелие
- Рисование и живопись
- Естествознание
- Библиотека
- Естествознание
- Физика
- Математика
- Химия
- Биология
- Экология
- Астрономия
- Обществознание
- Иностранные языки
- Технические науки
- Теоретическая механика и сопромат
- Сварка
- Железная дорога
- Паспорта и техническая документация
- Металлообра-батывающие станки
- Деревообра-батывающие станки
- Сварочное оборудование
- Естествознание
- Правила
- Контакты
forkettle.ru
Кривошипный пресс КД2124 К — euro-stanok.ru
Кривошипный пресс КД2124 К — промышленное оборудование для штамповки металлических заготовок, принцип действия которого основан на использовании кривошипно-ползунного механизма.Функциональные возможности
Кривошипный пресс КД2124 К способен развивать усилие в 25 тонн. Промышленностью освоен выпуск трех разных вариантов исполнения пресса:
- ненаклоняемый;
- наклоняемый;
- с передвижным столом и рогом.
Кривошипный пресс КД2124 К предназначен для работ по холодной штамповке металла и может выполнять следующие операции:
- пробивку;
- гибку;
- вырубку;
- обрезку;
- неглубокую вытяжку.
Длина стола пресса КД2124 К равна 500 мм, ширина составляет 340 мм, а диаметр отверстия в нем равен 210 мм.
Возможны два способа управления прессом (кнопочное и педальное) в одном из следующих режимов:
- автоматический;
- одиночный;
- толчковый;
- ручной поворот.
Комплектация
Состав узлов пресса КД2124 К следующий:
- станина;
- привод;
- ползун;
- маховик;
- электродвигатель с мощностью главного привода 3,2 кВт;
- эксцентриковый вал;
- система смазки;
- система управления.
Дополнительное укомплектование КД2124 К за отдельную плату предусматривает поставку:
- пневматической подушки для установки в нижней части станины;
- устройства для намотки и размотки;
- устройства для осуществления подачи ленточного материала;
- системы, осуществляющей сборку и рециркуляцию смазки;
- пневматического сдувателя;
- ножниц, предназначенных для резки отходов.
Номинальное усилие пресса, кН
250
Ход ползуна(стола), мм
75
?наименьший/наибольший
Ход ползуна регулируемый, мм5/80
?непрерывных/одиночных
Число ходов ползуна в минуту180/56
Макс, расстояние между столом и ползуном, мм
280
Размеры ползуна, мм
235×355
Размеры стола, мм
500×340
Ширина стола, мм
500
Расстояние от оси штока до станины, мм
190
Толщина подштамповой плиты, мм
75
Угол наклона станины, град
0
Макс. ход выталкивателя в ползуне, мм
30
Давление в гидросистеме, МПа
0.8
Тип системы управления
электрическая
Тип привода
кривошипный
Рабочее давление сжатого воздуха, МПа
0.35
Напряжение питания, В
3×380
Потребляемая мощность, кВт
3.2
Габаритные размеры, мм
1200x1220x2410
www.euro-stanok.ru
Номинальное усилие пресса, тс |
25 |
Ход ползуна, мм: |
|
наибольший |
65 |
наименьший |
5 |
Число ходов ползуна в минуту |
120х |
Размеры стола, мм: |
|
слева-направо |
500 |
спереди-назад |
340 |
Размеры отверстия в столе, мм: |
|
слева-направо |
250 |
спереди-назад |
170 |
диаметр |
210 |
Расстояние от оси ползуна до станины (вылет),мм |
190 |
Расстояние (в свету) между стойками станины, мм |
240 |
Регулировка расстояния между сто лом и ползуном, мм: |
55 |
Толщина подштамповой плиты, мм |
50 |
Размеры ползуна, мм: ; |
|
слева-направо |
280 |
спереди-назад |
225 |
Наибольшее число ходов ползуна в минуту на одиночном режиме |
50-55 |
Технологическая работа, кгм: |
|
при непрерывном ходе |
21 |
при одиночном ходе |
42 |
Расход сжатого воздуха за одно включение пресса, л |
0,4 |
Габариты пресса, мм: |
|
слева-направо |
1180 |
спереди-назад |
1141 |
высота |
2114 |
Вес пресса, кг |
1900 |
ekrpm.ru
Наименование параметра | КД2124 |
---|---|
Основные параметры | |
Номинальное усилие пресса, кН (т) | 250 |
Наибольший ход ползуна (штока), мм | 5..65 |
Размеры стола, мм | 340 х 500 |
Размеры отверстия в столе, мм | 17 х 250 |
Диаметр отверстия в столе, мм | 210 |
Наибольшее расстояние между столом и ползуном в его нижнем положении — закрытая высота пресса, мм | 250 |
Расстояние от оси штока до станины (вылет), мм | 190 |
Частота ходов ползуна непрерывных, 1/мин | 120 |
Частота ходов ползуна одиночных от кнопки, 1/мин | 50 |
Величина регулировки расстояния между столом и ползуном, мм | 55 |
Расстояние между стойками станины в свету, мм | 240 |
Толщина подштамповой плиты, мм | 50 |
Размеры нижней поверхности ползуна, мм | 225 х 280 |
Максимальный ход выталкивателя в ползуне, мм | 30 |
Высота стола над уровнем пола, мм | 820 |
Тип муфты тормоза | УА3138 |
Электрооборудование | |
Количество электродвигателей | 1 |
Электродвигатель главного привода, кВт | 2,7 |
Габариты и масса пресса | |
Габариты пресса (длина ширина высота), мм | 1170 х 1191 х 2110 |
Масса пресса, кг | 2100 |
stankos.ru
КД2122 Пресс однокривошипный простого действия открытый ненаклоняемый схемы, описание, характеристики
Сведения о производителе однокривошипного пресса КД2122
Разработчик однокривошипного пресса КД2122 — Азовское специальное конструкторское бюро кузнечно-прессового оборудования и автоматических линий, СКБ Ко.
Пресс КД2122 производился с 1984 года на нескольких заводах:
- Сальский завод кузнечно-прессового оборудования, г Сальск
- Кувандыкский завод КПО Долина, г. Кувандык
- Астраханский машиностроительный завод КПО АКМА, г. Астрахань
- Ленинаканский завод КПО г. Ленинакан (Гюмри)
- Ужно Уральский механический завод ЮУМЗ, г. Кувандык. Адрес сайта: http://www.oooyumz.ru
- Оренбургский завод прессовых машин ОЗМП, г. Оренбург. Адрес сайта: http://ozkpm.ru
- Орский Станкостроительный Завод, г. Орск. Адрес сайта: http://orskstanzavod.ru
- Куйбышевский Механический Завод, г. Тольятти. Адрес сайта: http://ooo-kmz.com
- Машиностроительное Предприятие ПромСтройМаш, г. Оренбург. Адрес сайта: https://stanki-zavod.ru
Станки, выпускаемые Сальским заводом кузнечно-прессового оборудования
- КД2122 — пресс однокривошипный простого действия открытый 160 кН
- КД2124 — пресс однокривошипный простого действия открытый 250 кН
- КД2126 — пресс однокривошипный простого действия открытый 400 кН
- КД2128 — пресс однокривошипный простого действия открытый 630 кН
- КД2322 — пресс однокривошипный простого действия наклоняемый 160 кН
- КД2324 — пресс однокривошипный простого действия наклоняемый 250 кН
- КД2326 — пресс однокривошипный простого действия наклоняемый 250 кН
Обозначение кривошипных прессов
Значения первых двух цифр в обозначениях кривошипных прессов:
- К14 — пресс открытый (С — типа), однокривошипный, простого действия, одностоечный, с подвижным столом
- К21 — пресс открытый (С — типа), однокривошипный, простого действия, двухстоечный, с неподвижным столом
- К23 — пресс открытый (С — типа), однокривошипный, простого действия, двухстоечный, с неподвижным столом, наклоняемый
- К30, К31 — пресс открытый (С — типа), двухкривошипный, простого действия
- К25..К27 — пресс закрытый (Н — типа), однокривошипный, простого действия
- К55 — пресс закрытый (Н — типа), однокривошипный, двойного действия
- К35..К37 — пресс закрытый (Н — типа), двухкривошипный, простого действия
- К60..К65 — пресс закрытый (Н — типа), двухкривошипный, двойного действия
- К40..К45 — пресс закрытый (Н — типа), четырехкривошипный, простого действия
- К70..К75 — пресс закрытый (Н — типа), четырехкривошипный, двойного действия
- К19 — пресс дыропробивной
- К01 — пресс координатно-револьверный
- И13 — пресс листогибочный
За двумя первыми цифрами следуют еще две цифры, обозначающие номинальное усилие пресса, а затем буква, которая показывает его модификацию в группе прессов данного вида.
Значения основного параметра (номинальное усилие пресса) в обозначениях прессов:
Таблица 1. Обозначение основного параметра пресса
Обозн. пресса | Усилие пресса, кН | Обозн. пресса | Усилие пресса, кН | Обозн. пресса | Усилие пресса, кН | Обозн. пресса | Усилие пресса, кН |
---|---|---|---|---|---|---|---|
14 | 25 кН | 20 | 100 кН | 30 | 1000 кН | 40 | 10000 кН |
15 | 31,5 кН | 21 | 125 кН | 31 | 1250 кН | 41 | 12500 кН |
16 | 40 кН | 22 | 160 кН | 32 | 1600 кН | 42 | 16000 кН |
18 | 63 кН | 23 | 200 кН | 33 | 2000 кН | 43 | 20000 кН |
24 | 250 кН | 34 | 2500 кН | 44 | 25000 кН | ||
25 | 315 кН | 35 | 3150 кН | 45 | 31500 кН | ||
26 | 400 кН | 36 | 4000 кН | 46 | 40000 кН | ||
28 | 630 кН | 38 | 6300 кН | 48 | 63000 кН |
Пример обозначения механических прессов:
- КД1424, КД1426, КД1428 — прессы однокривошипные простого действия открытые двухстоечные ненаклоняемые с передвижным столом и рогом
- КД2120, КД2122, КД2126, КД2128 — прессы однокривошипные простого действия открытые двухстоечные с неподвижным столом ненаклоняемые
- КД2320, КД2322, КД2324, КД2326, КД2328 — прессы однокривошипные простого действия открытые двухстоечные с неподвижным столом наклоняемые
- КД2122 — 160 кН, пресс однокривошипный открытый (С — типа), простого действия
- КД2124 — 250 кН, пресс однокривошипный открытый (С — типа), простого действия
- КД2126 — 400 кН, пресс однокривошипный открытый (С — типа), простого действия
- КД2128 — 630 кН, пресс однокривошипный открытый (С — типа), простого действия
- К2130 — 1000 кН, пресс однокривошипный открытый (С — типа), простого действия
КД2122 Пресс однокривошипный простого действия открытый ненаклоняемый. Назначение, область применения
Пресс однокривошипный простого действия открытый ненаклоняемый КД2122 усилием 16 тонн предназначен для изготовления деталей операциями холодной листовой штамповки: гибкой, вырубкой, пробивкой, неглубокой вытяжкой и т.д., в том числе в составе автоматизированных комплексов.
Пресс применяется на предприятиях различных отраслей промышленности, в цехах и на участках холодной листовой штамповки. Находит широкое применение при любом типе производства: мелкосерийном, серийном, массовом.
Пресс КД2122 имеет возможность функционировать в двух режимах:
- Режим Одиночный ход — тормозная муфта обеспечивает остановку ползуна в верхней мертвой точке (ВМТ) после каждого рабочего хода;
- Режим Непрерывные ходы — тормозная муфта включается и ползун совершает ходы непрерывно. Отключение муфты-тормоза кнопкой «Стоп непрерывных ходов».
Режим «Одиночный ход» используется при штамповке отдельных заготовок с ручной загрузкой-выгрузкой. При штамповке полосы или деталей из листа применяют педальное управление, но загрузка-выгрузка остается ручной.
В непрерывном режиме пресс работает с макимальной для него производительностью. В этом случае применяется автоматизация загрузки-выгрузки деталей с помощью револьверных, валиковых, ролико-клиновых, клещевых и других видов подач.
Расчет усилий, необходимых для выполнения холодноштамповочных операций, рекомендуется производить, руководствуясь приведенной в паспорте пресса номограммой «усилие — ход» и справочниками по холодной листовой штамповке.
Величину допускаемых усилий на ползуне, в зависимости от угла поворота кривошипа, следует выбирать из графика допускаемых усилий на ползуне, помещенного в паспорте пресса.
Размеры штампуемого изделия на прессе определяются размерами штампового пространства, величиной хода ползуна и допускаемыми усилиями на ползуне.
Прессы, оборудованные автоматическими подачами могут использоваться в автоматических и поточных линиях.

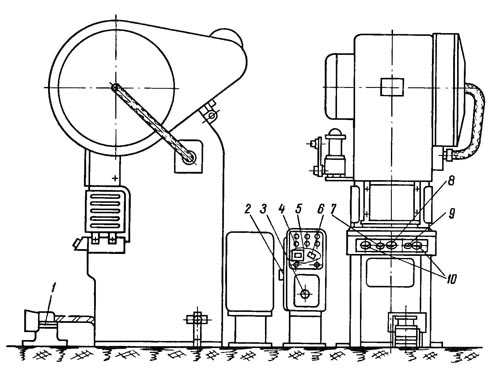

Пресс состоит из следующих основных узлов:
- Станина
- Привод
- Муфта-тормоз
- Вал эксцентриковый
- Ползун
- Уравновешиватель ползуна
- Воздухораспределитель
Станина прессов литая чугунная коробчатой формы, подвергнута старению для снятия внутренних напряжений, воспринимает все усилия, возникающие при штамповке.
Ползун, изготовленный из высокопрочного чугуна, коробчатой формы, с призматическими двусторонними направляющими. Левая направляющая регулируемая. Ползун снабжен предохранителем от перегрузки и клиновым устройством для выведения пресса из распора. Величина хода ползуна регулируемая; в механизм регулировки введено кулачковое зацепление для сокращения времени на переналадку.
Привод ползуна — от электродвигателя через клиноременную передачу, маховик с вмонтированной в него муфтой-тормозом, и эксцентриковый вал.
Пневматические уравновешиватели ползуна установлены на пресс для устранения влияния веса ползуна и верхней половины штампа на работу пресса и для предотвращения произвольного опускания ползуна в аварийных случаях (обрыв винта шатуна или шпилек).
Пресс оборудован центральной системой смазки основных пар трения.
Межштамповое пространство регулируется величиной хода ползуна.
Муфта-тормоз — жесткосблокированная, многодисковая, фрикционная, с пневматическим включением обеспечивает надежную остановку ползуна в ВМТ; вмонтирована в маховик. Удобная регулировка оптимальных зазоров между рабочими дисками по мере их износа.
Электросхема блока управления выполнена бесконтактной и сдублированной. Предусмотрены контроль величины тормозного пути и управление системой смазки.
Электроблокировка и ограждения обеспечивают надежную работу и безопасное обслуживание прессов.
Прессы оснащены пневмосдувателем, возможна установка пневмоподушки. Удаление изделий из штампа осуществляется на провал и в просвет между стойками прессов.
Дополнительное оборудование к прессу, предлагаемое производителем:
- Валковая подача
- Клещевая подача
- Правильное устройство
- Разматывающее и наматывающее устройство
- Ножницы для резки отходов
- Электрический шкаф, оснащенный системой автоматического управления
Прессы однокривошипные открытые простого действия усилием 10-63 тс выполнены по следующим ГОСТам
- ГОСТ 7600-66 на «Общие технические условия»
- ГОСТ 94-08-60 — на основные параметры и размеры
- ГОСТ 9226-69 — на места крепления штампов
- ГОСТ 154-74-70 — на нормы точности
Для привода рабочих органов пресса используется:
- очищенный сжатый воздух давлением не менее 0,5 МПа
- переменный трехфазный ток напряжением 380 В, частотой 50 Гц (по согласованию с заказчиком напряжение и частота тока могут быть изменены)

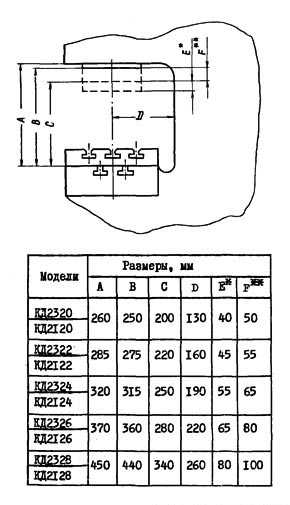

Габаритные размеры рабочего пространства пресса КД2122
Габаритные размеры рабочего пространства пресса КД2122

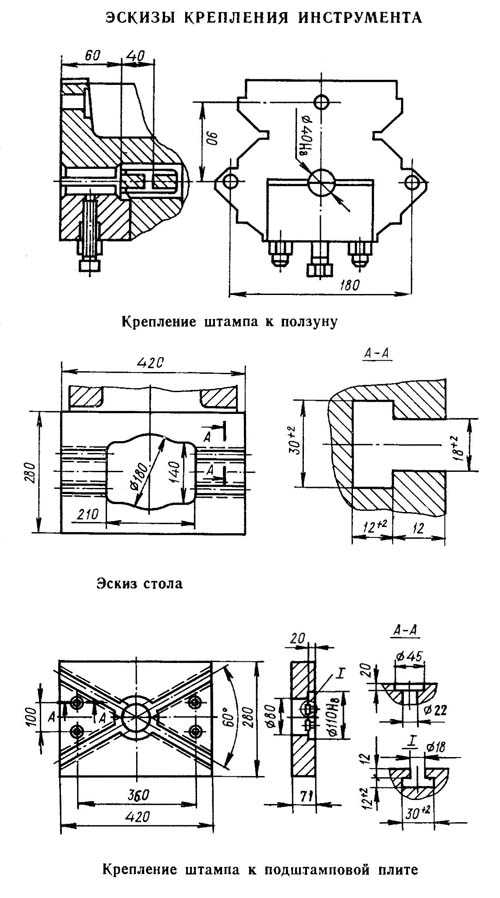

Эскизы крепления инструмента пресса КД2122
Эскизы крепления инструмента на однокривошипном прессе КД2122
Общий вид однокривошипного пресса КД2122
Фото однокривошипного пресса КД2122
Общий вид однокривошипного пресса КД2122
Фото однокривошипного пресса КД2122
Расположение органов управления однокривошипным ненаклоняемым прессом КД2122
Расположение органов управления прессом КД2122
Перечень органов управления однокривошипным ненаклоняемым прессом КД2122
- педаль
- вводный выключатель
- переключатель режимов работы
- замок цепи управления
- световая сигнализация
- выключатель местного освещения
- кнопка «Пуск электродвигателя
- кнопка «Общий стоп»
- кнопка «Стоп автоработы»
- кнопка «Ход ползуна» (двурукое включение)
Кинематическая схема ненаклоняемого пресса КД2122
Кинематическая схема однокривошипного пресса КД2122
- планка выталкивателя;
- ползун;
- регулировочный винт;
- шатун;
- вал эксцентриковый;
- втулка эксцентриковая;
- гайка;
- уравновешиватель;
- электродвигатель;
- шкив;
- маховик;
- муфта-тормоз;
* У прессов 100..250 Н (10..25 тс) отсутствуют червячные пары 13, 14, 15, 16, 17.

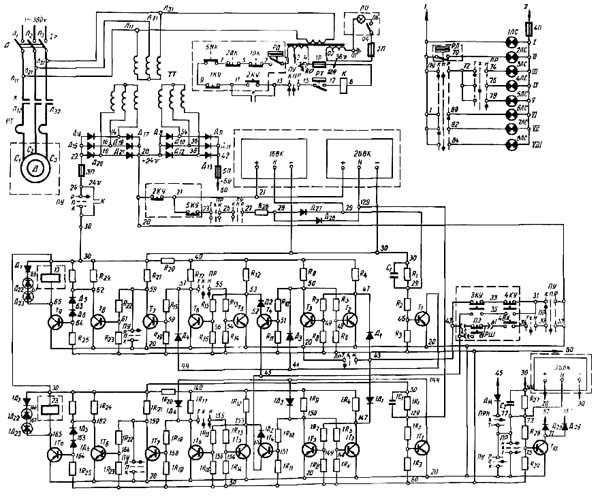

Схема электрическая однокривошипного пресса КД2122
Кинематическая схема однокривошипного пресса КД2122
Схема электрическая однокривошипного пресса КД2122. Смотреть в увеличенном масштабе
КД2122 Пресс кривошипный простого действия открытый ненаклоняемый. Видеоролик.
Технические характеристики пресса КД2122 и КД2124
Наименование параметра | КД2122 | КД2124 |
---|---|---|
Основные параметры | ||
Номинальное усилие пресса, кН (т) | 160 | 250 |
Наибольший ход ползуна (штока), мм | 5..55 | 5..65 |
Размеры стола, мм | 280 х 420 | 340 х 500 |
Размеры отверстия в столе, мм | 140 х 210 | 17 х 250 |
Диаметр отверстия в столе, мм | 180 | 210 |
Наибольшее расстояние между столом и ползуном в его нижнем положении — закрытая высота пресса, мм | 220 | 250 |
Расстояние от оси штока до станины (вылет), мм | 160 | 190 |
Частота ходов ползуна непрерывных, 1/мин | 120 | 120 |
Частота ходов ползуна одиночных от кнопки, 1/мин | 55 | 50 |
Величина регулировки расстояния между столом и ползуном, мм | 45 | 55 |
Расстояние между стойками станины в свету, мм | 200 | 240 |
Толщина подштамповой плиты, мм | 40 | 50 |
Размеры нижней поверхности ползуна, мм | 190 х 220 | 225 х 280 |
Максимальный ход выталкивателя в ползуне, мм | 40 | 30 |
Высота стола над уровнем пола, мм | 760 | 820 |
Тип муфты тормоза | УА3135 | УА3138 |
Электрооборудование | ||
Количество электродвигателей | 1 | 1 |
Электродвигатель главного привода, кВт | 2,0 | 2,7 |
Габариты и масса пресса | ||
Габариты пресса (длина ширина высота), мм | 990 х 1085 х 1875 | 1170 х 1191 х 2110 |
Масса пресса, кг | 1325 | 2100 |
Связанные ссылки. Дополнительная информация
Каталог справочник механических прессов
Паспорта и руководства по эксплуатации металлорежущих станков
Справочник деревообрабатывающих станков
Купить каталог, справочник, базу данных: Прайс-лист информационных изданий
stanki-katalog.ru
Прессы однокривошипные простого действия открытые КД2124, КД2324, КД1424
- Главная
- Видеотека
- Естествознание
- Физика
- Математика
- Химия
- Биология
- Экология
- Обществознание
- Обществознание — как наука
- Иностранные языки
- История
- Психология и педагогика
- Русский язык и литература
- Культурология
- Экономика
- Менеджмент
- Логистика
- Статистика
- Философия
- Бухгалтерский учет
- Технические науки
- Черчение
- Материаловедение
- Сварка
- Электротехника
- АСУТП и КИПИА
- Технологии
- Теоретическая механика и сопромат
- САПР
- Метрология, стандартизация и сертификация
- Геодезия и маркшейдерия
- Программирование и сеть
- Информатика
- Языки программирования
- Алгоритмы и структуры данных
- СУБД
- Web разработки и технологии
- Архитектура ЭВМ и основы ОС
- Системное администрирование
- Создание программ и приложений
- Создание сайтов
- Тестирование ПО
- Теория информации и кодирования
- Функциональное и логическое программирование
- Программы
- Редакторы и компиляторы
- Офисные программы
- Работа с аудио видео
- Работа с компьютерной графикой и анимацией
- Автоматизация бизнеса
- Прочие
- Музыка
- Природное земледелие
- Рисование и живопись
- Естествознание
- Библиотека
- Естествознание
- Физика
- Математика
- Химия
- Биология
- Экология
- Астрономия
- Обществознание
- Иностранные языки
- Технические науки
- Теоретическая механика и сопромат
- Сварка
- Железная дорога
- Паспорта и техническая документация
- Металлообра-батывающие станки
- Деревообра-батывающие станки
- Сварочное оборудование
- Естествознание
- Правила
- Контакты
- Вы здесь:
- Главная
- Библиотека
- Паспорта и техническая документация
forkettle.ru
