Катушка индуктивности

Катушка индуктивности винтовая, спиральная или винтоспиральная катушка из свёрнутого изолированного проводника, обладающая значительной индуктивностью при относительно малой ёмкости и малом активном сопротивлении. Такая система способна накапливать магнитную энергию при протекании электрического тока.

Устройство

Устройство обычно представляет собой винтовую, спиральную или винтоспиральную катушку из одножильного или многожильного изолированного провода, намотанного на цилиндрический, тороидальный или прямоугольный каркас из диэлектрика или плоскую спираль, волну или полоску печатного или другого проводника. Также бывают и бескаркасные катушки. Намотка может быть как однослойной (рядовая и с шагом), так и многослойная (рядовая, внавал, «универсал»). Намотка «универсал» имеет меньшую паразитную ёмкость.

Для увеличения индуктивности применяют сердечники из ферромагнитных материалов: электротехнической стали, пермаллоя, карбонильного железа, ферритов. Также сердечники используют для изменения индуктивности катушек в небольших пределах.

Свойства катушки индуктивности

Катушка индуктивности в электрической цепи хорошо проводит постоянный ток и в то же время оказывает сопротивление переменному току, поскольку при изменении тока в катушке возникает ЭДС самоиндукции, препятствующая этому изменению.

Катушка индуктивности обладает реактивным сопротивлением величина которого равна: , где — индуктивность катушки, — циклическая частота протекающего тока. Соответственно, чем больше частота тока, протекающего через катушку, тем больше её сопротивление.

При протекании тока катушка запасает энергию, равную работе, которую необходимо совершить для установления текущего тока . Величина этой энергии равна

При изменении тока в катушке возникает ЭДС самоиндукции, значение которой

Характеристики катушки индуктивности

] Индуктивность

Основным параметром катушки индуктивности является её индуктивность, которая определяет, какой поток магнитного поля создаст катушка при протекании через неё тока силой 1 ампер. Типичные значения индуктивностей катушек от десятых долей мкГн до десятков Гн.

Индуктивность соленоида

Индуктивность торойда

Индуктивность катушки пропорциональна линейным размерам катушки, магнитной проницаемости сердечника и квадрату числа витков намотки. Индуктивность катушки, намотанной на тороидальном сердечнике

где:

μ0 — магнитная постоянная

μi — магнитная проницаемость материала сердечника (зависит от частоты)

se — площадь сечения сердечника

le — длина средней линии сердечника

N — число витков

При последовательном соединении катушек общая индуктивность равна сумме индуктивностей всех соединённых катушек.

При параллельном соединении катушек общая индуктивность равна

Сопротивление потерь

В катушках индуктивности помимо основного эффекта взаимодействия тока и магнитного поля наблюдаются паразитные эффекты, вследствие которых сопротивление катушки не является чисто реактивным. Наличие паразитных эффектов ведёт к появлению потерь в катушке, оцениваемых сопротивлением потерь . Потери складываются из потерь в проводах, диэлектрике, сердечнике и экране.

Потери в проводах

Потери в проводах вызваны тремя причинами:

  • Во-первых, провода обмотки обладают омическим (активным) сопротивлением.

  • Во-вторых, сопротивление провода обмотки переменному току возрастает с ростом частоты, что обусловлено

    скин-эффектом, суть которого состоит в том, что ток протекает не по всему сечению проводника, а по кольцевой части поперечного сечения.

  • В третьих, в проводах обмотки, свитой в спираль, проявляется эффект близости, суть которого состоит в вытеснении тока под воздействием вихревых токов и магнитного поля к периферии провода, прилегающей к каркасу, в результате чего сечение, по которому протекает ток, принимает серповидный характер, что ведёт к дополнительному возрастанию сопротивления провода.

Потери в диэлектрике

Потери в диэлектрике обусловлены тем, что между соседними витками катушки существует паразитная ёмкость, что приводит к утечкам переменного тока между витками.

Потери в сердечнике
Потери в сердечнике складываются из потерь на вихревые токи, потерь на гистерезис и начальных потерь.
Потери в экране

Потери в экране обусловлены тем, что ток, протекающий по катушке, индуцирует ток в экране.

Добротность

С сопротивлениями потерь тесно связана другая характеристика — добротность. Добротность катушки индуктивности определяет отношение между активным и реактивным сопротивлениями катушки. Добротность равна

Практически величина добротности лежит в пределах от 30 до 200. Повышение добротности достигается оптимальным выбором диаметра провода, увеличением размеров катушки индуктивности и применением сердечников с высокой магнитной проницаемостью и малыми потерями, намоткой вида «универсаль», применением посеребрёного провода, применением многожильного провода вида «литцендрат».

Температурный коэффициент индуктивности (ТКИ)

ТКИ — это параметр, характеризующий зависимость индуктивности катушки от температуры.

Температурная нестабильность индуктивности обусловлена целым рядом факторов: при нагреве увеличивается длина и диаметр провода обмотки, увеличивается длина и диаметр каркаса, в результате чего изменяются шаг и диаметр витков; кроме того при изменении температуры изменяются диэлектрическая проницаемость материала каркаса, что ведёт к изменению собственной ёмкости катушки.

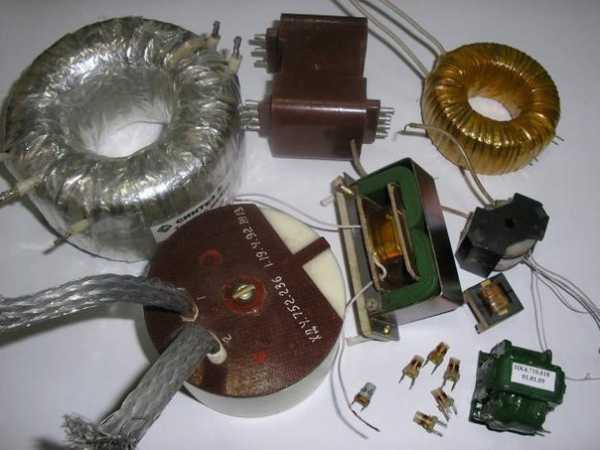

Разновидности катушек индуктивности

Контурные катушки индуктивности

Эти катушки используются совместно с конденсаторами для получения резонансных контуров. Они должны иметь высокую стабильность, точность и добротность.

Катушки связи

Такие катушки применяются для обеспечения индуктивной связи между отдельными цепями и каскадами. Такая связь позволяет разделить по постоянному току цепи базы и коллектора и т. д. К таким катушкам не предъявляются жёсткие требования на добротность и точность, поэтому они выполняются из тонкого провода в виде двух обмоток небольших габаритов. Основными параметрами этих катушек являются индуктивность и коэффициент связи.

Вариометры

Это катушки, индуктивность которых можно изменять в процессе эксплуатации для перестройки колебательных контуров. Они состоят из двух катушек, соединённых последовательно. Одна из катушек неподвижная (статор), другая располагается внутри первой и вращается (ротор). При изменении положения ротора относительно статора изменяется величина взаимоиндукции, а следовательно, индуктивность вариометра. Такая система позволяет изменять индуктивность в 4 − 5 раз. В ферровариометрах индуктивность изменяется перемещением ферромагнитного сердечника.

Дроссели

Это катушки индуктивности, обладающие высоким сопротивлением переменному току и малым сопротивлением постоянному. Обычно включаются в цепях питания усилительных устройств. Предназначены для защиты источников питания от попадания в них высокочастотных сигналов. На низких частотах они используются в фильтрах цепей питания и обычно имеют металлические или ферритовые сердечники.

Сдвоенный дроссель

Сдвоенные дроссели

две намотанных встречно катушки индуктивности, используются в фильтрах питания. За счёт встречной намотки и взаимной индукции более эффективны при тех же габаритных размерах. Сдвоенные дроссели получили широкое распространение в качестве входных фильтров блоков питания; в дифференциальных сигнальных фильтрах цифровых линий, а также в звуковой технике.

Применение катушек индуктивности

  • Катушки индуктивности (совместно с конденсаторами и/или резисторами) используются для построения различных цепей с частотно-зависимыми свойствами, в частности, фильтров, цепей обратной связи, колебательных контуров и т. п..

  • Катушки индуктивности используются в импульсных стабилизаторах как элемент, накапливающий энергию и преобразующий уровни напряжения.

  • Две и более индуктивно связанные катушки образуют трансформатор.

  • Катушка индуктивности, питаемая импульсным током от

    транзисторного ключа, иногда применяется в качестве источника высокого напряжения небольшой мощности в слаботочных схемах, когда создание отдельного высокого питающего напряжения в блоке питания невозможно или экономически нецелесообразно. В этом случае на катушке из-за самоиндукции возникают выбросы высокого напряжения, которые можно использовать в схеме, например, выпрямив и сгладив.

  • Катушки используются также в качестве электромагнитов.

  • Катушки применяются в качестве источника энергии для возбуждения индуктивно-связанной плазмы.

  • Для радиосвязи — излучение и приём электромагнитных волн (магнитная антенна, кольцевая антенна).

  • Для разогрева электропроводящих материалов в индукционных печах.

  • Как датчик перемещения: изменение индуктивности катушки может изменяться в широких пределах перемещением (вытаскиванием) сердечника.

  • Катушка индуктивности используется в индукционных датчиках магнитного поля. Индукционные магнитометры были разработаны и широко использовались во времена Второй мировой войны.[3]

studfiles.net

Сопротивление катушки индуктивности, устройство и принцип работы

Катушка индуктивности играет немаловажную роль, в качестве одного из элементов, используемых в электротехнике. Так, несколько катушек образовывают трансформатор или могут быть использованы в качестве магнитов. А в целом спектр использования катушек индуктивности в электротехнике довольно широк, но для начала следует подробнее рассказать о принципе устройства и её работе.


Итак, катушка индуктивности или как коротко её называют специалисты – индуктивность, представляет собой пассивный элемент с двумя полюсами, применяемый в различных электронных устройствах и системах. Индуктивность является основным параметром катушки. Она зависима от материалов, из которых изготовлена катушка и её геометрических параметров. Как правило, индуктивность совершенно не зависима от тока и напряжения, проходящего через катушку и, следовательно, эти параметры не учитываются при характеристике самой катушки.





Другими словами катушки индуктивности применяются для того, чтобы накапливать энергию, подавлять помехи, сглаживать пульсацию, ограничивать силу переменного тока, для создания датчиков, магнитных полей и много другого.


Также катушка индуктивности имеет возможность влиять на реактивное сопротивление по отношению к переменному току, когда сопротивление постоянного тока незначительно. При совместном применении катушек с конденсаторами, они могут быть использованы в качестве фильтров, при помощи которых могут осуществляться частотные селекции электросигналов. Помимо этого такое использование может создавать элементы для задерживания сигналов и элементов запоминания, благодаря тому, что способна производить взаимодействие связей между цепями, через магнитный поток и так далее.



Характеристики катушки индуктивности







В сравнении с резисторами и конденсаторами у катушек индуктивности также существуют свои различия. В отличие от этих устройств они не являются изделиями стандартных образцов. Их производят для определённых целей и поэтому катушки индуктивности наделены именно такими характеристиками, какие нужны для решения задач связанных с преобразованием напряжения, токов и электросигналов.


Как писалось выше, конструкции у индуктивных катушек бывают различными. Некоторые из них делаются как винтовые или винтоспиральные, причём в последних, параметры намотки, зависят от длинны самой катушки. Также могут быть одно-слойные и многослойные намотки из различных проводников, которые в свою очередь бывает изолированные одно-жильные или много-жильные. Они располагаются на диэлектрических каркасных контурах разного типа сечения – круглой, прямоугольной формы или квадратной. Очень часто каркас бывает тороидальной формы, а при условии, если её используют с толстым проводом и небольшим количеством витков она может использоваться без специального каркаса.


При создании некоторых элементов может образовываться паразитная или другими словами нежелательная ёмкостная связь. Чтобы снизить её распределяющий по определённой области эффект, когда используется дроссель высокой частоты, для катушки с однослойного типа, используется особая намотка. Иначе такой способ намотки именуют «прогрессивным» шагом, то есть намотка постепенно меняется по всей длине катушки. Но наименьшую нежелательную (паразитную) ёмкость имеют катушки, для которых используется многослойная намотка. Особенно противостоит паразитной ёмкости наилучшим образом катушка с шагом «универсал». Для этого типа намотки витки проводника отделяются группами и распределяются по всей длине катушки.



Конструкция и материалы катушки индуктивности


Для того, чтобы увеличить индуктивность катушки, эксплуатируется особый сердечник из ферромагнита. Он может быть замкнутого или разомкнутого типов. Для катушек, монтируемых в устройствах для снижения помех, используются сердечники, изготовленные из карбонильного железа, флюкстроловые или ферритовые. В катушках для устройств в чью задачу входит сглаживание пульсаций различных частот – промышленного происхождения и звукового. Такие катушки обладают сердечниками из магнитомягких сплавов или электро-технической стали. Кроме того сердечники используются специально для того, чтобы изменять в катушках индуктивности. Изменения эти относительно небольшие и, как правило, зависят от того, как располагается сам сердечник по отношению к обмотке. Обычно это касается сердечника из ферромагнита.


При сверхвысоких частотах диэлектрики из ферромагнита обычно теряют свою магнитную проницаемость, вследствие чего увеличивается процент потерь, поэтому здесь уже идут в ход сердечники из латуни.



promplace.ru

Применение катушек индуктивности — Меандр — занимательная электроника

Катушки индуктивности позволяют запасать электрическую энергию в магнитном поле. Типичными областями их применения являются сглаживающие фильтры и различные селективные цепи.

Электрические характеристики катушек индуктивности определяются их конструкцией, свойствами материала магнитопровода и его конфигурацией, числом витков обмотки.

Ниже приведены основные факторы, которые следует учитывать при выборе катушки индуктивности:

  • требуемое значение индуктивности (Гн, мГн, мкГн, нГн),
  • максимальный ток катушки. Большой ток очень опасен из-за слишком сильного нагрева, при котором повреждается изоляция обмоток. Кроме того, при слишком большом токе может произойти насыщение магнитопровода магнитным потоком, что приведет к значительному уменьшению индуктивности,
  • точность выполнения индуктивности,
  • температурный коэффициент индуктивности,
  • стабильность, определяемая зависимостью индуктивности от внешних факторов,
  • активное сопротивление провода обмотки,
  • добротность катушки. Она обычно определяется на рабочей частоте как отношение индуктивною и активного сопротивлений,
  • частотный диапазон катушки.

В настоящее время выпускаются радиочастотные катушки индуктивности на фиксированные значения частоты с индуктивностями от 1 мкГн до 10 мГн. Для подстройки резонансных контуров желательно иметь катушки с регулируемой индуктивностью.

Однослойные с незамкнутым магнитопроводом катушки индуктивности применяются в цепях настройки приборов.

Многослойные с не замкнутым магнитопроводом катушки используются в фильтрах и высокочастотных трансформаторах. Многослойные катушки индуктивности броневого типа с сердечником из феррита применяются в фильтрах низких и средних частот и трансформаторах, а аналогичные катушки, но со стальным сердечником используются в сглаживающих дросселях и низкочастотных фильтрах.

Применение катушек индуктивности

  1. Применявшаяся в качестве реактивного сопротивления для люминесцентных ламп катушка индуктивности.
  2. Катушки индуктивности (совместно с конденсаторами и/или резисторами) используются для построения различных цепей с частотно-зависимыми свойствами, в частности, фильтров, цепей обратной связи, колебательных контуров и т. п..
  3. Катушки индуктивности используются в импульсных стабилизаторах как элемент, накапливающий энергию и преобразующий уровни напряжения.
  4. Две и более индуктивно связанные катушки образуют трансформатор.
  5. Катушка индуктивности, питаемая импульсным током от транзисторного ключа, иногда применяется в качестве источника высокого напряжения небольшой мощности в слаботочных схемах, когда создание отдельного высокого питающего напряжения в блоке питания невозможно или экономически нецелесообразно. В этом случае на катушке из-за самоиндукции возникают выбросы высокого напряжения, которые можно использовать в схеме, например, выпрямив и сгладив.
  6. Катушки используются также в качестве электромагнитов.
  7. Катушки применяются в качестве источника энергии для возбуждения индуктивно-связанной плазмы.
  8. Для радиосвязи — излучение и приём электромагнитных волн (магнитная антенна, кольцевая антенна). Рамочная антенна, DDRR, Индукционная петля.
  9. Для разогрева электропроводящих материалов в индукционных печах.
  10. Как датчик перемещения: изменение индуктивности катушки может изменяться в широких пределах перемещением (вытаскиванием) сердечника.
