Дорожный каток Hamm HD 110 (технические характеристики)



Наибольшее распространение строительная специальная техника получила при проведении дорожно-строительных и дорожно-ремонтных работ. Каток Hamm HD 110 применяется для уплотнения асфальтобетонной смеси, грунтов различных категорий, земляного основания, мелкообломочных материалов. При этом объем работ не имеет значения, машина эффективно применяется на больших и малых территориях. Каток характеризуется высокой производительностью при уплотнении асфальтового покрытия и основания под него.

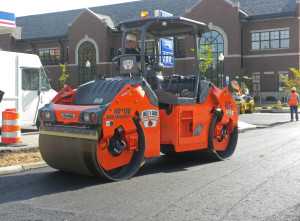

Дорожный каток Hamm HD 110

Особенности и преимущества

Каток Хамм 110 принадлежит к разряду тандемных вибрационных катков. Мощность силового агрегата машины составляет более 136 лошадиных сил, а масса – более 13 тонн. К характерным чертам техники относится установка двух вибрирующих вальцев. Данная особенность присуща исключительно машинам Hamm, аналоги и конкурирующая спецтехника не имеют подобных конструктивных решений.

Дорожный каток Hamm HD 110 характеризуется тщательно проработанной конструкцией и дизайном, что гарантирует панорамную обзорность и высокую производительность при уплотнении основания или укладываемой смеси.

К основным преимуществам катка относятся:

  • большая емкость для воды;
  • работа на протяжении всей смены не сказывается на состоянии оператора, т.к. проектировщики значительно снизили количество вибрации, передающееся на машиниста виброкатка Hamm HD 110. Это создает комфортные условия работы и снижает утомляемость;
  • установка антивибрационной подвески;
  • качественная система освещения рабочей площадки, позволяющая работать даже в темное время суток;
  • угол обзора из кабины составляет 360 градусов;
  • потребность в малом количестве места при развороте дает возможность производить работы на ограниченных по площади территориях;
  • оптимальное распределение массы Хамм 110 и продуманная до мелочей конструкция обеспечивают высокую эффективность даже при работе на наклонных участках.

Технические характеристики и габариты

Для повышения универсальности техники предусмотрена установка на одной из осей вибровальца с гладкой поверхностью, на второй – пневмоколес с гладкими покрышками.

Высокое качество и отменные параметры спецтехники обусловлены ответственным подходом к проектированию и использованием автоматизированной сборки. К основным техническим характеристикам Hamm HD 110 относятся:

  • 3 системы торможения;
  • вибрационная система Vibromatic с возможностью регулировки колебаний в пяти стандартных режимах;
  • система сигнализации Datateq;
  • система отопления;
  • система освещения;
  • система Backup Alarm;
  • удельное давление на основание – 31,5 кг/см;
  • вес – 13,3 т;
  • эксплуатационная масса – 10,54 т;
  • частота колебаний – 50 Гц;
  • радиус разворота – 3,96 м;
  • бак Hamm 110 вмещает 900 л воды.

При этом каток имеет размеры 1,8 м х 1,2 м, а спецтехника характеризуется размерами 4,6 м в длину, 1,81 м в ширину и 3 м в высоту.

Габаритные размеры

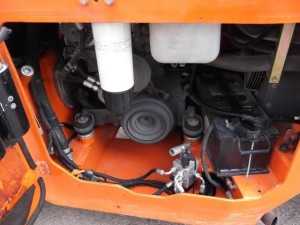

Двигатель

Машина оснащается качественным мощным силовым агрегатом производства компании Deutz. Также на каток устанавливается вибрационная система с возможностью производства работ в пяти стандартных режимах. Мощность двигателя составляет 136 лошадиных сил.

Модель BF4M1013E характеризуется пониженной шумностью, что создает комфортные условия работы оператора. Количество вредных веществ в выхлопе позволило ей получить сертификат соответствия степени Stage IIIA и уровню Tier 3. Высокие технические характеристики катка Хамм 110, помимо прочего, обусловлены установкой надежного мотора. Длительный срок службы агрегата обеспечивается за счет монтажа вспомогательного фильтра для очистки дизельного топлива.

В среднем каток потребляет 15 л дизеля за час работы, что является преимуществом по сравнению с аналогичной техникой. Вместительность бака для горючего составляет 135 л.

В условиях жаркого климата техника работает безотказно и характеризуется эффективностью. Это возможно благодаря установке интеллектуальной автоматической системы охлаждения. Она направляет и регулирует поток воздуха для наиболее рационального охлаждения нагревающихся элементов.

Устройство

В стандартную комплектацию катка Hamm HD 110 входят вибрационная система Vibromatic, эргономичная кабина оператора с пониженным уровнем вибрации в салоне, качественная система освещения, удобные органы управления, вибрационные вальцы с гладкой поверхностью, сопряженные между собой, а также ножи для резки кромок.

Для эффективного выполнения работ предусмотрены сопряженные вибровальцы, ширина каждого из них равна 1,8 м, а диаметр – 1,2 м. Также производительность обеспечивается за счет возможности производства работ в пяти режимах вибрирования. Ножи для резки кромок используются для формирования кромки и углов дорожек.

Кроме того, в базовую сборку катка Хамм 110 включены агрегат для определения плотности покрытия (HCQ) и индикатор температуры битума. За счет шарнира в сопряжении вальцов, работающего по принципу маятника, достигается плавность хода даже при движении техники по неровному основанию.

Из кабины открывается большая обзорность, при этом оператор может полностью контролировать положение барабана и движение по площадке уплотнения. Также машинист постоянно может наблюдать за работой системы разбрызгивания, оснащенной двумя насосами для воды и форсунками.



Ходовая часть

Возможность работы Hamm HD 110 VV на ограниченных по площади территориях обусловлена малым радиусом поворота (3,96 м). При уплотнении грунта каток движется со скоростью 7,4 км/ч, в транспортном режиме – до 14,8 км/ч. Машина оборудована статической трансмиссией, двигателем с турбонаддувом и тремя системами торможения.



Передняя ось воспринимает массу 5,3 т, задняя – 5,24 т. Это обеспечивает возможность эффективно выполнять поставленные задачи на наклонных участках. Разработанная для катка кинематика гарантирует рациональное распределение массы машины, устойчивость и маневренность. Вальцы оснащены гидростатическим приводом, что также повышает стабильность техники при работе на территориях с уклоном.

Утомляемость оператора снижена за счет установки антивибрационной подвески, которая не передает вибрацию от барабана в салон. Большая емкость для воды позволяет не прерываться на технологические перерывы и исключает дозаправку в течение рабочей смены.

Кабина оператора

Купить каток Hamm HD 110 можно в нескольких модификациях, но кабина оператора в любой из них характеризуется эргономичностью, комфортом и надежностью. Она открывает панорамную видимость, а благодаря эффективной системе освещения обеспечивается возможность производить работы в темное время суток.



Кабина оператора

Регулируемыми в салоне являются кресло оператора, рулевая колонка и панель приборов. Они могут осуществлять поворот и перемещаться по горизонтали. В качестве органов управления предусмотрены две многофункциональные рукояти.



В системе вентиляции устанавливается фильтр для очистки воздуха от пыли. Кроме того, кабина оборудована козырьками, защищающими оператора от солнца. В салоне расположены отсеки для хранения вещей и инструментов. В базовую сборку входит установка разъема для подключения к сети 12 В и магнитолы.

Система управления

Цена Hamm HD 110 зависит от дополнительных опций, поставляемых в комплекте с машиной, и модификации катка. В любом случае основными элементами управления выступают рукояти. Они отвечают за управление такими агрегатами, как двигатель, трансмиссия, вибрационная система и т.д. Панель приборов выводит информацию об основных параметрах техники, в том числе частоте вибрации и скорости движения. Индикаторы сосредоточены блоками в зависимости от назначения, что гарантирует комфортные условия работы оператора.

Модификации

Hamm HD 110K отличается от стандартной модели с соединенными посредством шарниров барабанами и двумя вибрационными вальцами установкой комбинированного барабана, оснащенного вибробандажем и осцилляцией.

Модификация 110VV оборудуется парой виброкатков.

Также существуют усовершенствованные модели 110VO, 110VT.

zinref.ru

Hamm | Hamm | 95643 Tirschenreuth, Bayern, тел. (09631) 800

Историческая справка: предприятие было основано Францем и Антоном Хамм в 1878 г. в городе Тиршенройт как завод по выпуску автомобильной продукции Gebr HAMM в Тиршенройте. Уже в 1899 г. предприятие достигает намеченного успеха и должной популярности благодаря выпуску высококачественной техники для использования в сельском хозяйстве. Первый каток Hamm был сконструирован в 1911 г., с этого события и начинается славная история катков Hamm, которые и по сей день являются одними из лучших в мире. Проведя в 1928 г. обновление оборудования цехов, компания Hamm сосредотачивает свои мощности исключительно на выпуске дорожных катков. В послевоенные 1950-е годы Hamm выводит свою продукцию на мировой рынок. В 1963 г. Hamm стал первым мировым производителем и продавцом модели полноприводной пневматической уплотняющей дорожной машины. С 1983 г. компанией начат выпуск вибрационных катков, а с 1992 г. в сотрудничестве с производственной группой компаний Wirtgen ассортимент выпускаемой продукции был расширен моделями гидростатических стабилизаторов грунта и машин по переработке грунта. С 1999 г. компания Hamm вместе с Wirtgen и Vögele входит в состав Wirtgen Group.

Спецификация: выпуск уплотнительной дорожной техники.

Модельный ряд: дорожные катки Hamm отличаются не только высокими показателями производительности, но и отлично подходят для разработки подстилающего дорожного слоя. Качество материалов, из которых изготовлены дорожные катки Hamm, а также оптимальные условия их сервисного обслуживания значительно снижают расходы по эксплуатации, а инновационные технологии и высокий уровень износостойкости повышают рентабельность и рабочий потенциал дорожных катков Hamm.

Модели дорожных катков с гладким бандажом серии 3 000, Hamm 3205, 3307, 3307 HT, 3410, 3411, 3412, 3412 HT, 3414, 3414 HT, 3516, 3516 HT, 3518, 3518 HT, 3520, 3520 HT, 3625 HT используются для укатки грунта, имеют рабочую массу от 5 350 до 24 960 кг, ширина рабочей зоны катков составляет от 1 370 до 2 220 мм. Дорожные катки с гладким бандажом имеют полный гидростатический привод, оснащены системой автоматического контроля силы тяги, автоматическим блокиратором дифференциала и агрегатируются двигателями мощностью от 57 до 237 л.с. Катки оснащаются также фирменной системой электронного управления двигателя HAMMTRONIC.

В серию 3000 входят также модели грунтовых катков с кулачковым бандажом Hamm 3205P, 3307Р, 3307HT P, 3410Р, 3411Р, 3412Р, 3412 HT P, 3414Р, 3414 HT P, 3516Р, 3516 HT P, 3518Р, 3518 HT P, 3520Р, 3520 HT P с шириной рабочей зоны от 1,37 м до 2,22 м, величиной рабочей массы от 5 730 кг до 19 900 кг и с двигателями мощностью от 57 до 200 л.с.

Модели грунтовых катков серии 3000, грунтовые катки с вибрацией и осцилляцией модели Hamm 3307 VIO, 3307 HT VIO, 3412 VIO, 3412 HT VIO, 3414 VIO, 3414 HT VIO имеют ширину рабочей зоны от 1,68 до 2,14 м, отличаются рабочей массой величиной от 6 650 до 14 230 кг и оснащаются двигателями мощностью от 88 до 133 л.с. На катках с вибрацией и осцилляцией установлена также система VIO, которая регулирует функционирование процессов вибрации и осцилляции.

Асфальтные катки Hamm отличают повышенными показателями производительности и находят свое применение в ходе работ по уплотнению асфальтобетонных слоев дорожного покрытия и основания.
Тандемные шарнирно-сочлененные катки моделей Hamm HD 8 VV, HD 10C VV, HD 10 VV, HD 12 VV, HD 13 VV, HD14 VV имеют рабочую зону шириной от 0,86 до 1,38 м, рабочая масса таких катков колеблется от 1 445 до 4200 кг, силовое оснащение состоит из двигателя мощностью от 21 до 40 л.с. Оригинальная форма передней части катка предоставляет отличную переднюю обзорность; рабочее место устроено эргономично и оснащено современной приборной панелью.

Тандемные асфальтовые катки с вибрацией обоих вальцов марки Hamm HD 70/75/90/110/120/130 имеют рабочую массу от 7 265 до 13 820 м, ширину рабочей зоны от 1 500 мм до 2 140 мм и оснащаются двигателями мощностью от 82 до 136 л.с. Тандемные катки с вибрацией обоих вальцов имеют постоянный полный гидростатический привод, отличную боковую и переднюю обзорность, многофункциональные рычаги управления, расположенные справа и слева от рабочего кресла.
Тандемные шарнирные катки с вибрацией и осцилляцией модели Hamm HD O70 V, HD O75V, HD O 90V имеют рабочую зону шириной от 1,50 м до 1,68 м, рабочая масса катков колеблется от 7 707 до 9 580 кг, силовое оснащение состоит из двигателя мощностью от 82 до 136 л.с. Катки с вибрацией и осцилляцией имеют постоянную полную/механическую систему управления вибрацией и осцилляцией.
Комбинированные катки шарнирные катки (катки с осцилляцией) модели Hamm HD 70K, HD 75K, HD 90K, HD 110 K и модель катка Hamm HD O75R имеют рабочую зону шириной от 1 500 до 1 680 мм, рабочий вес от 6 970 до 9 225 кг и агрегатируются двигателями мощностью от 82 до 136 л.с.

Тандемные дорожные катки серии Hamm DV также используются в ходе работ по уплотнению дорожного полотна, задний валец на катках серии DV может смещаться вбок, что увеличивает колею катка на 60 %.
Тандемные катки с вибрацией обоих вальцов серии DV, марки Hamm DV 40 VV, DV 70 VV, DV 90 VV имеют рабочий вес от 4 200 до 9 500 кг, рабочую зону шириной от 1 200 до 1 680 мм и комплектуются двигателем мощностью от 42 до 102 л.с. Тандемные катки серии DV имеют кабину с хорошей обзорностью, оснащены пультом управления и графическим дисплеем H.I.-DRIVE, подвижным рабочим креслом с несколькими вариантами регулировки, фирменной системой HAMMTRINIC H.I.-TEC, активно используются в ходе проведения уплотнительных работ на больших и малых строительных площадках.

Тандемные катки с вибрацией и осцилляцией модели Hamm DV 70 VO, DV 90 VO имеют рабочую массу от 7 865 до 9 410 кг, рабочую зону шириной от 1 500 до 1 680 мм и оснащаются двигателями мощностью от 87 до 102 л.с. Комбинированные тандемные катки марки Hamm DV 70 TO, DV 90 TO имеют рабочую массу от 7 535 до 8 735 кг, ширина рабочей зоны составляет 1 500-1 680 мм, силовое оснащение состоит из двигателей мощностью 87 и 102 л.с.

Для уплотнения асфальтобетонного дорожного полотна используются также и пневматические катки модели Hamm GRW 10, GRW 15, GRW 18 и модель катка Hamm HD 150 TT и шириной рабочей зоны от 1 986 до 1986 мм, рабочим весом от 8 800 до 14 330 кг и в оснащении с двигателями мощностью от 117 до 133 л.с. Пневматические катки Hamm GRW 10/15/18 оснащены гидростатической трансмиссией Powershift, уравнителем переднего гидравлического уровня с подвесной осью; модель Hamm HD 150 TT оснащена системой гидростатического полного привода с системой ASC.

Для уплотнения смеси, уложенной дорожным укладчиком, используются модели статических трехвальцевых катков. Статические катки марки Hamm HW 90 B/10, HW 90 B/12 имеют рабочий вес 10 600 и 12 600 кг соответственно, ширина рабочей зоны катков составляет 2,02 м, оснащаются они двигателем мощностью 70 л.с. Катки марки Hamm HW 90 B/10, HW 90 B/12 отличаются оптимальным распределением нагрузки между передним и задним вальцами, оснащены системой гидростатического привода и сервопривода и имеют грузоподъемность от 12 до 14 т.

Современный этап: имея за плечами более чем 125-летнюю историю, компания Hamm по-прежнему остается признанным лидером в сегменте производства дорожных катков. Продукция компании оснащается по индивидуальным требованиям клиента и продается по всему свету, потому что приспособлена для работы практически в любой климатической зоне.

www.toptruck.ru

Самоходный дорожный каток Hamm HD 110

Немецкая строительная техника всегда славилась своим высоким качеством, производительностью и надежностью. Самые похвальные отзывы получает техника, созданная корпорацией Hamm. Вся деятельность этой корпорации направлена на то, чтобы созданная ею дорожная техника была лучшей. Среди популярных спецмашин выпускаемых компанией стоит выделить грунтовый каток.

Конструкция катка Hamm HD 110

В конструкцию дорожного катка данного производителя входит система VIBROMATIC, удобная кабина на антивибрационной подвеске, мощная осветительная система, многофункциональные рукоятки управления, гладкие вибровальцы, которые сочленены между собой, ножи для среза кромок.

Каток скомпонован таким образом, что его вес распределен на две оси практически равномерно, что позволяет передвигаться по неровному рельефу.

Ширина вальца данного катка достигает 1,8 метра, а его диаметр 1,2 метра. С помощью управляемых рукояток можно менять скорость движения, параметры вибрации, а также управлять расходом топлива.

Отличительные качества

Каток Hamm HD 110 специалисты относят к тандемным виброкаткам. Эта спецтехника имеет мощный дизельный мотор свыше 136 лошадиных сил и довольно большой вес, составляющий свыше тринадцати тонн. Также особенностью данной машины есть наличие двух вибровальцев, имеющих пятиступенчатую вибрационную систему. Такое характерно только представителям линейки Хамм, иные же производители подобной техники этих особенностей не имеют.

Техническое описание модели Hamm HD 110

Если говорить о дорожной технике, то обязательно нужно рассказать про каток HD 110 технические характеристики которого не оставят равнодушными ни одного дорожного специалиста. Машина произведена и собрана в Германии и обладает следующими техническими характеристиками:

  • три тормозные системы;
  • вибросистема VIBROMATIC;
  • 5 ступеней вибрации;
  • система сигнализации DATATEQ;
  • обогревательная система кабины;
  • система освещения и backup alarm;
  • водный резервуар, емкостью в 900л;
  • статические линейные нагрузки в 31,5 килограмм на сантиметр;
  • скорость работы 7,4 километра в час и скорость передвижения 14.8 км/ч;
  • двигатель фирмы DEUTZ TCD, работающий на дизеле;
  • радиус, на который возможен минимальный поворот, составляет 3,9 м;
  • статическая трансмиссия с турбированным дизелем;
  • три тормозные системы;габаритные размеры 4,6 х 1,8 х 3,05 м;
  • многофункциональные рукоятки управления.

Все вышеперечисленные параметры делают данную технику очень эффективной, безопасной и очень мощной и работоспособной даже в условиях неровных рельефов.

Сфера использования спецтехники

Каток дорожный Hamm HD 110 предназначен для укладки и утрамбовывания различных дорожных покрытий. Он отлично справляется с асфальтобетоном, грунтом, камнем и прочими типами покрытий. Благодаря небольшому радиусу разворота может использоваться для организации тротуаров, парковых дорожек, а также подъездных путей не зависимо от рельефа местности, на которой они построены.

Основные преимущества покупки и аренды

Перед тем как купить каток Hamm HD 110 нужно подумать о том, как часто вы его собираетесь использовать. Ведь на Hamm HD 110 цена довольно высока, хотя со временем она полностью окупается надежной и качественной работой. Возможно, проще будет оформить аренду на него, ведь взятие в аренду спецтехники предполагает оплату оборудования и топлива для него, сэкономив при этом на налогах, страховке и амортизации машины. Взяв в аренду такой каток можно уменьшить затраты ручного труда рабочего персонала и получить при этом отличное средство для обустройства дорог. Если же вы предпочитаете купить такую спецтехнику, то взяв на пробу в аренду каток, вы поймете, техника какой мощности и с какими функциями вам нужна, а уж затем приобретете нужное оборудование.

kowsh.ru

Каток HAMM GRW 15

Шинный каток HAMM GRW 15 предназначен как для работы с асфальтовыми покрытиями, так и асфальтобетонных смесей, слоев оснований, отсыпок. Шинный каток HAMM GRW 15 с успехом используется для выполнения крупномасштабных работ. Катки GRW 15 идеально подходят для уплотнения покрытий автострад.

Компания Hamm обладатель чуть ли не самой широкой линейки дорожных катков, обхватывая практически все возможные варианты использования данной дорожной спецтехники.

Отличительная черта шинных катков от таких, например, как катков с гладким вальцом в том, что пневмоколеса позволяют более длительное время производить нагрузку к уплотняемому материалу. А также конструкция катка разработана таким образом, чтобы колеса образовывали перекрывающиеся следы, и следовательно, каток GRW 15 позволяет получать более чистую и гладкую поверхность асфальтового покрытия. На шинном каткеп HAMM GRW 15 перекрывание шин на 50 мм с каждой из сторон. Также более высокому результату укладки способствует четкое распределение давления 1:1 и распределение веса на каждую шину.

Шинный каток HAMM GRW 15, как, в прочем, и вся техника Hamm отличает простота в управлении и техническом обслуживании. Каток снабжен гидродинамическим приводом, что обеспечивает мягкое и плавное движение катка. Макстмальная транспортная скорость шинного катка составляет 20 км/ч. Каток HAMM GRW 15 высоко мобильная и легко управляемая техника. Присутствуют различные варианты балласта.

Технические характеристики

 Наименование:  Данные:
 Максимальная рабочая ширина
 1 986 мм
 Радиус поворота (внутренний)  5 900 мм
 Размер шин  11.00-R20
 Масса без кабины  10 985 кг
 Эксплуатационная масса  11 680 кг
 Полная масса  24 000 кг
 Нагрузка на переднюю ось  5 220 кг
 Нагрузка на заднюю ось  6 460 кг
 Количество колёс  8 шт
 Нагрузка на колесо (переднее)  1 305 кг
 Нагрузка на колесо (заднее)  1 615 кг
 Двигатель  DEUTZ TCD 2012 L04 2V
 Мощность  85 кВт
 Рабочая скорость  0-11.5 км/ч
 Транспортная скорость  0-21.2 км/ч
 Резервуар для воды  750 л
 Длина  4 745 мм
 Ширина  2 160 мм
 Высота  3 355 мм
