Картофелекопалка как работает – особенности грохотных (вибрационных), ленточных, веерных и моделей барабанного типа. Как выбрать?

Содержание

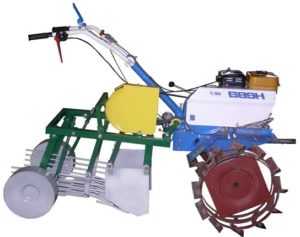

Картофелекопалка для мотоблока «Нева» — как выбрать?

Каждый фермер и огородник знает, как тяжело сначала высаживать картофель и другие растения, а потом собирать урожай. Такая работа не просто монотонна, но и очень утомительна. Люди в возрасте могут даже потерять свое здоровье. Конечно, если у вас совсем небольшой огород, то выкопать картошку можно самому или попросить это сделать кого-то вручную. Если же у вас участок имеет достаточно большие размеры, около 2-4 соток, тогда без специальной техники просто не обойтись.

Сегодня в продаже имеется большой выбор разной техники для выполнения любых сельскохозяйственных работ. Вы можете купить такое полезное оборудование, как картофелекопалка для мотоблока «Нева» («Нива»). Они бывают разных видов, но самое важно то, что благодаря схемам и чертежам, которых очень много в сети Интернет, вы можете сконструировать самодельную картофелекопалку.

Такое оборудование, как мотоблоки и мотокультиваторы, не рассчитано на большие территории, но для небольших хозяйств они подходят просто идеально. Многие предпочитают собирать картофель плугом, но часть урожая будет повреждена, так как инструмент просто разрезает клубни. С картофелекопателем такой проблемы не будет, так как он бережно поднимает и переворачивает землю вместе с клубнями, при этом процент повреждения получается очень маленьким.

Как работают и что из себя представляют картофелекопалки?

Любое навесное оборудование, в том числе и картофелекопалка для мотоблока, работает по одному принципу. Зубцы техники врезаются в землю и переворачивают ее. Следовательно, весь картофель окажется наверху и вам не составит труда его собрать. При этом клубни не будут повреждены.

Такие устройства очень выгодны для владельцев небольших участков, в то время, как для больших хозяйств используется уже более серьезная техника, которая способна выполнять очень большие объемы работ на тяжелых типах почв.

Мотоблоки сами по себе не очень эффективны, а вот вместе с навесным оборудованием они способны взять любую, даже самую сложную и изнуряющую, работу на себя. Техника для выкапывания картофеля относится к навесному оборудованию, и она бывает двух видов:

  1. Простая или пассивная. Имеет вид лопаты, но при этом здесь нет черенка, а также имеются наверху зубцы. Когда острым краем поддевается земля, вместе с картофелем она попадает на зубцы, где земля опадает, а клубни остаются. Есть разные модели такой насадки, которые предназначены для разных видов почв — от легких до тяжелых;

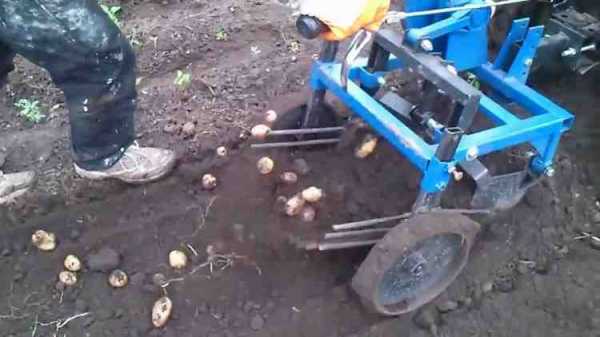

  2. Вибрационная картофелекопалка для мотоблока. Грохотная картофелекопалка имеет уже более сложную конструкцию. Здесь имеется лемех и решетки для отсева, которые крепятся на колесах. Лемех врезается в землю, берет ее и проталкивает на решетку, где она просеивается механическим способом. Клубни выкладываются на грядки, где их нужно собрать вручную.

Практически все модели картофелекопалок очень похожи между собой, но при этом по-разному называются. Это обусловлено разными производителями. Они отлично подходят для разных мотоблоков, как «Нева», «Кентавр», «Салют», и другие. Работать с таким устройством для выкапывания картошки намного быстрее, да и здоровье вы сохраните, чем если работать своими силами. Перед тем, как купить навесное оборудование, убедитесь, что оно подходит именно к вашей модели мотоблока.

Разновидности картофелекопалок для мотоблока «Нева»

В продаже, как уже говорилось выше, вы можете найти разные картофелекопалки к мотоблоку «Нева». При этом все они имеют некие отличия и, соответственно, стоимость тоже будет разниться. Рассмотрим самые востребованные и практичные модели.

Модель ККМ-1. Относится к вибрационным изделиям. Подходит не только для сбора урожая картофеля, но и для других растений, как морковь, чеснок. Состоит из лемеха и решетки для просева. Глубина врезания в землю регулируется опорными колесами, а мягкость сепарирования настраивается регулировкой оборотов двигателя. Предпочтительно использовать только на легких и средних типах почвы. Стоимость при этом такого устройства достаточно приемлема и доступна каждому.

Модель «Картофелекопатель вибрационный». Данное изделие было специально разработано для мотоблока «Нева». Весит оно всего 34 килограмма, ширина обработки земли — 36 сантиметров, а глубина врезания — 20 сантиметров. Стоимость очень демократичная, и в соотношении цена-качество показывает очень хорошие результаты.

Модель КВМ-3

. Агрегат грохотного типа. Отличается тем, что к ней можно подсоединять специальный нож к ведущей раме. Благодаря этому вы можете выкапывать урожай даже на тяжелых почвах, когда вибрация решетки становится сильнее и клубни лучше очищаются. Имеет вес 39 килограмм, обрабатывает землю шириной в 37 сантиметров и на глубину около двадцати сантиметров.

Модель «Полтавчанка». Это вибрационное изделие. Оно рассчитано на работы в земле среднего типа тяжести. Имеет вес 34 килограмма, скорость — 2-3 километра в час, обрабатывает почву на глубину в 18 сантиметров. В комплекте также имеется штифт и ремень. Благодаря этому устройство может быть присоединено к «Неве».

Как сделать своими руками картофелекопалку?

Вы можете, конечно, купить мотоблок «Нева» с заводской картофелекопалкой. Она имеет очень простую конструкцию, которую вы с легкостью можете повторить собственноручно. Это достаточно простой и быстрый процесс.

Многие не согласятся, что сделанная вручную техника будет лучше. И тут нельзя не согласиться. На заводе инструмент сделают прочным, надежным, с учетом всех требований и норм. Но есть масса «но».

Во-первых, вы сделаете инструмент именно под тип почвы вашего участка. Во-вторых, вы сделаете прибор таким, который будет идеально подходить лично вам. То есть, вам будет невероятно удобно за ним работать. В-третьих, картофелекопалки к мотоблоку стоят относительно дорого и все же не все могут себе такое позволить. А вот сделать инструмент из подручных материалов — очень выгодно.

Перед тем, как приступить к работе, следует отметить то, что вы будете делать инструмент, который подойдет для легких и средней тяжести земли. Если у вас земля тяжелая, то здесь не обойтись без глубоких познаний механики и физики.

Рассмотрим пример того, как сделать картофелекопалку вибрационного типа. Она состоит из следующих элементов:

  • ходовой части;
  • регулировочной тяги, которая имеет вертикальный тип;
  • подвесных элементов;
  • рамы.

Для начала вам нужно составить четкие чертежи, где будут указаны все составляющие элементы. Без данного этапа у вас может попросту ничего не получиться. То есть, агрегат не будет подходить к мотоблоку или будет неэффективным в работе.


Вся работа проходит в несколько этапов:
  • конструирование рамы. Для этого труба подходящего диаметра разрезается на определенные части и сваривается;
  • установка перемычек. Они нужны для монтажа вертикальных тяг управления. Он устанавливается на около одной четвертой длины рамы. С противоположной стороны крепятся колеса;
  • установка стоек вертикальных. Со стороны, где находятся перемычки, устанавливаются два металлических квадрата. Еще дальше устанавливаются стойки и соединяются между собой полосой металла;
  • изготовление рала. Заготовка монтируется к стойкам. Еще одна крепится с противоположного края. Вторая деталь приваривается к первой заготовке и изгибается в подходящую форму;
  • изготовление решетки. Прут крепится к ралу, а его свободный конец выходит в сторону тяговой системы.

Завершающим этапом является установка колес и регулировочных тяг, которые крепятся в специально подготовленные отверстия.

sadovij-pomoshnik.ru

Преимущества использования картофелекопалок

Уход даже за небольшим приусадебным участком, сопряжён с тяжёлым физическим трудом. Учитывая, что большинство дачников используют свои наделы не для отдыха, а пытаются вырастить урожай, встаёт вопрос о механизации труда.

Стандартный набор дачника – это лопата, грабли, мотыга. Однако таким инструментом можно обрабатывать лишь небольшие участки.

А что делать фермерам, которые владеют несколькими гектарами земли, отведёнными под посадку картофеля? Одной лопатой здесь явно не обойдешься. В таких случаях используется картофелекопалка. Данный вид оборудования используется вместе с мотоблоками и мини-тракторами.

Существуют модели для тяжёлых тракторов, но они не используются на небольших площадях. В этой статье, мы поговорим о картофелекопателях, которые рентабельно использовать в небольших фермерских хозяйствах.

Общая информация

Картофелекопалка для мини-трактора предназначена для обработки участков земли площадью от 50 соток. На меньших территориях использовать данную технику и навесное оборудование становится нерентабельным.

Затраты на горючее и обслуживание не оправдывают полученную прибыль. Здесь лучше использовать более экономичный мотоблок. При помощи картофелекопалок, можно существенно сократить время сбора урожая и минимизировать повреждения клубней.

Принцип действия оборудования довольно прост: режущие элементы вскрывают почву, вытаскивая на поверхность клубни. Картофель, поднимаясь из земли, очищается от остатков грунта и отправляется в специальный бункер для последующей транспортировки к месту складирования.

Или укладывается в валки прямо на поле. Стоит отметить, что данный вид навесного оборудования производится отечественными и западными компаниями. Вне зависимости от производителя, агрегаты адаптированы для работы в различных климатических условиях.

Конструкция не содержит сложных элементов, поэтому замена изношенных деталей или текущий ремонт, могут проводиться в полевых условиях, без отрыва от производства и привлечения сторонних специалистов.

Чтобы использование картофелекопатель показал максимальную производительность, поле нужно засеять ровными рядками. Этого невозможно добиться без механизированной посадки клубней.

Средняя скорость при уборке поля картофелекопалкой, составляет около 5 км/час. Ширину междурядий и номинальная производительность зависит от модификации оборудования и технических возможностей тягача.

Разновидности

Все картофелекопатели, представленные на рынке сельхозоборудования, различаются шириной обработки и особенностями конструкции. Самыми мощными и производительными считаются четырёхрядные модели.

Это оборудование способно обрабатывать за один проход четыре грядки клубней. Такие модели агрегатируются обычно с тяжёлыми тракторами и используются в крупных хозяйствах.

В фермерских хозяйствах и для работы на приусадебных участках используется более компактное оборудование. Рассмотрим популярные модели.

  • Картофелекопалки однорядные. Это оборудование обрабатывает только одну грядку за проход. Такие модели называют транспортёрными. После извлечения из земли, клубни движутся в приёмный бункер по транспортёрной ленте, попутно очищаясь от остатков грунта.
  • Двухрядные модели. Агрегаты практически полностью идентичные предыдущему варианту. Единственное отличие заключается в ширине обработки – за один проход охватываются две грядки.
  • Грохотные. Данные модификации подходят для мини-тракторов, мощностью от 12 до 25 л. с. Ширина охвата достигает 500 мм. Такое оборудование отправляет клубни на вибрационную решетку, где происходит процесс очистки от грунта. Производительность оборудования составляет около 0.30 Га/час.

Среди фермеров большой популярностью пользуется трактор Т 25 «Владимирец», разберёмся, какая картофелекопалка к нему подходит. Учитывая, что техника довольно мощная (16-25 л. с), трактор может использовать все разновидности картофелеуборщиков, перечисленные выше.

Однако фермеры уверяют, что оптимальная картофелекопалка для Т 25 – это однорядная модель. Данное оборудование имеет трёхсегментный лемех, который вскрывает грунт на глубину до 30 см.

Транспортёрная лента покрыта защитной оболочкой, что снижает риск повреждения клубней, предусмотрена и боковая защита, выполненная в виде резиновых накладок.

Собранный урожай обычно отправляется в междурядья. Имеющаяся у картофелекопалки собственная ходовая часть, помогает снизить нагрузку на заднюю навеску трактора.

РАССКАЖИ ДРУЗЬЯМ

Вконтакте

Facebook

Twitter

Одноклассники

Похожие статьи:

mastertraktor.ru

Как сделать картофелекопалку для мотоблока своими руками, чертежи

Картофелекопалка для мотоблока – навесное специальное оборудование для механизации последнего цикла выращивания картофеля – копки. Значительно облегчает труд землевладельца. Урожай выкапывается в течение нескольких минут, в зависимости от размера участка, остается только собрать картофель по мешкам. Устройства бывают разных типов, предназначаются для небольших приусадебных хозяйств с разным состоянием почвы.

Важно! Для сбора картофеля подобным механизированным способом нужно учитывать ширину посадки, залегание картофеля и размер ножей картофелекопалок. Также немаловажна мощность мотоблока.

Виды картофелекопалок для мотоблоков

Копалка веерная, стрельчатая или дельфин

Подходит для мотоблоков любых марок, в том числе имеющих невысокую мощность. Конструкция имеет самое простое устройство, представляющее собой плуг с приварными прутьями в форме веера, которые выполняют функцию просеивания. Принцип работы: мотоблок тащит копалку, плуг входит в землю и подкапывает картофельные плети, вытаскивая картофелины на поверхность, попадая на решетку-веер, земля отсеивается, а картошка остается на поверхности поля. Такая форма копалки подойдет для различных почв и любой засоренности поля от ботвы или сорняков.

Картофелекопалка

Веерный тип копалки имеет и минусы, так во время перекопки повреждается некоторая часть урожая, рассеканием картофелины плугом на части. Это особенно имеет значение для тех, кто сажает картофель на продажу. Управление мотоболоком с таким навесным оборудованием требует значительных физических усилий, а для больших площадей обработки – повышенного расхода топлива. Но учитывая небольшую стоимость и самую простую и понятную конструкцию, ее легко купить или сделать ручную картофелекопалку самостоятельно. Для этого не нужны схемы или механические и токарные навыки. Но опыт работы со сварочным аппаратом и металлом понадобится. Для изготовления рала может применяться лопата или плуг, останется только приварить прутья. Такая конструкция хороша еще и тем, что не имеет движущиеся части, и поломку, если такая случится, легко устранить.

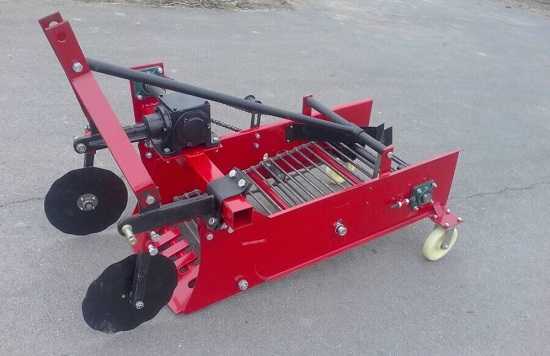

Картофелекопалка вибрационная или грохотный тип

Картофелекопалка вибрационная

Имеет более сложное устройство, содержащее крутящие механизмы, создающие вибрацию. Обладает большей шириной захвата борозды, чем плуговая. Проникает на глубину 20 см. Высокая эффективность копки, за счет вибрации, хорошо очищает картофель от почвы и выбрасывает на поверхность поля. Картофель вынимается полностью, если только нетипично залегает глубоко в сильно рыхлой почве и не закидывается землей. Мотокультиватор идет без особых усилий, выкапывание картофеля происходит очень быстро. Одно из условий хорошей работы – чистое поле от ботвы и сорняков. Перед началом работы требуется срезать картофельную ботву.

Транспортерный тип

Такая картофелекопалка может напоминать картофелекомбайн для частного земледелия. Также называется ленточная или конвеерная. По работе она схожа с вибрационной картофелекопалкой для мотоблока, но усовершенствована транспортерной лентой, на которую подается картофель после его выкапывания устройством. Транспортирующую ленту делают из металлических прутьев или сетки, существуют и резиновые ленты. Чем она длиннее, тем лучше очищается картофель. В движение приводится от вала, передающего крутящий момент, через редуктор. Транспортерный вид копалки отличается особенностью хорошо очищать и отделять картофель от земли и плети, картофель не повреждается. Для применения данной модели используется трактор или мотоблок, который производит отбор мощности с помощью вала. Транспортерная картофелекопалка своими руками может быть собрана при наличии знаний и навыков работы с подобными механизмами. Также может быть доработана и усовершенствована в условиях частного хозяйства и облегчения огородной работы.

С помощью таких устройств можно выкапывать не только картофель, но и другие овощи, например, свеклу, чеснок, лук.

Цены вибрационных навесных копалок бывают достаточно высоки, поэтому можно задуматься о сооружении такого устройства своими руками.

Как сделать грохотную картофелекопалку самостоятельно

Когда в хозяйстве имеется минитрактор или мотоблок, например, таких марок, как Нева, МТЗ, Салют, производства Москва, то такое навесное оборудование, как картофелекопалка, можно сделать самостоятельно. Выполнение агрегатов зависит от навыков использования инструментов, сварки, их наличия и понимания действия механизмов. Некоторые узлы или элементы можно приобрести отдельно, заказать выточить детали, использовать съемные части с других устройств.

Стоит отметить! Вибрационный картофелекопатель нельзя назвать простым для самостоятельной сборки устройством.

Инструменты, которые потребуются:

  • болгарка;
  • дрель;
  • сварочный аппарат;
  • уровень,
  • рулетка.

Используемые материалы и элементы:

  • металлический профиль;
  • листовой металл;
  • металлические уголки;
  • металлические прутья;
  • тяги;
  • рулевые наконечники;
  • стойки стабилизатора;
  • шкивы картофелекопалки и мотоблока разного размера;
  • приводной ремень;
  • болты;
  • колеса;
  • валы;
  • материалы для шарниров.

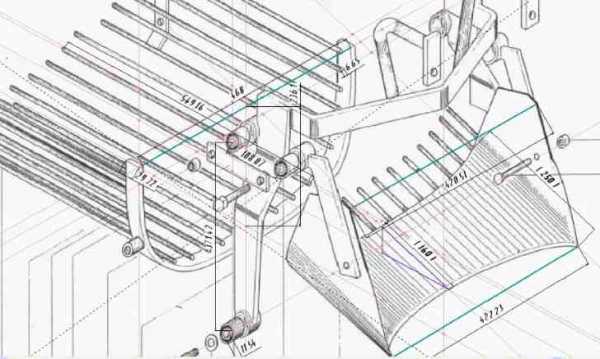

Чертеж копалки

Для начала работы необходимо составить чертеж, учитывая нужный размер копалки. Может использоваться готовая схема или просмотр устройств уже существующих заводских конструкций. Вибрационная копалка состоит из: рамы-основания, лемеха-ножа, сцепного, редукционного узла, поликлинового ремня, валов, опорных колес.

Порядок работы для сбора конструкции самодельной картофелекопалки:

  1. Делают сварную раму: профильную трубу 40*40 мм или 50*50 мм, а возможно любую, которая есть, но не тонкую, нарезают в нужный размер: две короткие, две длинные. Соединяют элементы сваркой, создавая прямоугольную раму. Края шлифуются;
  2. К задней части рамы приваривают направляющие для стоек с колесами, которые буду держать конструкцию сзади. В держателе просверливают отверстие для крепления стоек колес с помощью болтов. Изготавливают стойки, к ним крепятся опорные колеса, просверливают отверстия для регулировки под нужную глубину выкапывания. Колеса могут быть металлические, резиновые или грунтозацепные, которые будут лучше идти по типу почвы на участке;
  3. Для передней части сооружают сцепное устройство, соединяющее копалку для картофеля с мотоблоком, его можно сделать с регулировкой сцепки, по образцу для требуемой модели или купить готовое;
  4. Внутрь рамы приваривают держатели для шарниров, в форме треугольника на которых будет подвешен грохот;
  5. К раме приваривают кронштейн, для установки редуктора и механизма для создания в устройстве вибрации;
  6. Из металлического листа изготавливают лемех-нож, надрезаются углы и загибаются. На лемех дается высокая нагрузка, поэтому изготовлять его рекомендуется из прочных материалов, для жесткости сгибы провариваются изнутри, поверху накладывается дополнительная пластина. Основная функция лемеха – разрезать землю, поэтому та его часть, которая будет направлена в почву, затачивается. Лемех крепится к передней части устройства на резинометаллических шарнирах;
  7. К лемеху картофельной копалки, к противоположной части от той, которая будет погружаться в землю, привариваются пруты из проволоки или арматуры, сечением 10 мм, которые будут выполнять функцию грохота или просеивателя;
  8. Соединяют движущие части: редуктор, рычаг, шатун, тяги, эксцентрик, приводной ремень. Редукционный блок крепится на подшипниках. Крутящий момент с вала мотоблока передается через редуктор на рычаг и шатун, создавая вибрацию лемеха-грохота;
  9. Для уменьшения вибрации устанавливают пару эксцентриков, в этом случае копалка работает более плавно и мягко. К тому же дополнительный эксцентрик, снимая вибрацию с мотоблока, дает более комфортное управление;
  10. Агрегат красят краской для защиты металла.

Корпус мотоблока

При начале эксплуатации грохотной картофелекопалкри ее конструкция может потребовать доработки. Может быть усовершенствован грохот или крутящийся механизм мастером, который понимает, как сделать картофелекопалки своими руками. Решетка очистителя сооружается различных типов, в виде вибростола, барабана или короба. Рама может быть квадратной формы. А нож иногда крепят неподвижно. Части устройства могут соединяться не сваркой, а болтами, что при высокой вибрации устройства может оказаться более надежным креплением. Для натяжения ремня устанавливается пружинное натяжное устройство. Для увеличения сцепного веса можно утяжелить корпус мотоблока, подвесив груз от 50 кг.

Те, кто любит совершенствовать продуктивность работ на приусадебном участке, механизировать различные этапы выращивания овощей, пользуются различной современной техникой. Картофелекопалку для мотоблока своими руками доступно соорудить в разных вариантах, учитывая имеющиеся навыки и материалы.

Видео

7ogorod.ru

что это такое, чертежи устройства

Незаменимое приспособление для выкапывания корнеплодов — ручная картофелекопалка. Это самый удобный и легкий, чаще разборный инструмент. Такую лопату огородники назвали «американкой». Она сродни штыковой лопате, но слегка вогнутая (подобно совковому аналогу). Однако ее ручка закреплена под меньшим углом. Такое совмещение остроты штыкового инструмента и вогнутости совка с удобным углом для ручки облегчает труд. Урожай выкапывается быстро и не повреждается. Кстати, данным инструментом, но с коротким черенком удобнее копать глубокие узкие ямы и вычищать из них землю.

Универсальный инструмент

Данная копалка также облегчит перекопку или рыхление почвы, кроме первичной обработки целины. Собрать ее помогут чертежи. Эти поворотные вилы захватят сразу 30 см грядки. А пользоваться ими просто: рядом с картофельным кустом надо вонзить в землю зубья; затем ногой нажать на нижнюю дугу. Тогда зубья направятся вверх и поднимут картофель, причем без земли, которая осыпается между ними. Эта копалка не травмирует клубни, ведь подкапывает их снизу и сбоку. (Фото 1)

Приспособление прикрепляют к ручке любых картофельных вил, напоминающих гребенку. Причем 2 вертикальные стойки скреплены с нижней поперечиной, а верхняя поперечина вращается свободно в хомутах. И шплинты удерживают ее в таких своеобразных подшипниках.

Фото 1. Использование картофелекопалки.

Полезное устройство получилось и на основе культиватора. Это универсальная альтернатива лопате. Этот инструмент ставят в почву вертикально, т.е. параллельно самому кусту картофеля. Внизу этого приспособления есть зубья, которые при его повороте выворачивают наружу картофельные клубни полностью. У данного инструмента вес небольшой, поэтому его использовать легко.

Достоинства уникальной конструкции универсальной лопаты (фото 2) и одновременно рыхлителя плюс картофелекопателя таковы:

  • глубокая обработка грядки без оборота пласта;
  • максимальная производительность труда;
  • минимум физических усилий при выкапывании картофеля либо обработке пласта;
  • изготавливается данная картофелекопалка своими руками.
Фото 2. Устройство картофелесажалки.

Огород этими вилами копают вдоль, а не поперек. Берут их двумя вытянутыми руками за край верхней планки и наступают на подножку, которая легко утопает в земле. Далее отступают назад 2 шага и лопату переводят в почти горизонтальное положение. Потом шагают вперед и оттаскивают ее на 30 см назад. После этого снова инструмент вертикально вгоняют в землю — т.е. повторяют цикл, пока ряд не закончится, затем обрабатывают следующий ряд. Однако инструмент достаточно тяжелый.

Лопата «Пахарь»

Сейчас выпускается 2 модификации ручного культиватора «Пахарь». Самая покупаемая модель весом 4,5 кг и шириной рамы с 5 зубьями — 350 мм. Длина же этой рамы — 780 мм. А вот черенок покупают отдельно.

Фото 3. Чудо-лопата «Пахарь».

Механизм инструмента «Пахарь» прост, но эффективен. Поднятие почвы осуществляется как рычагом. Причем основная нагрузка здесь на ноги: ими при работе вдавливают вилы в землю. Поднимают грунт усилием рук — именно это разгружает спину. Поэтому пожилые овощеводы с болями в спине предпочитают исключительно эту модель. Принцип работы подскажут чертежи. (Фото 3) Здесь 2 встречные вилы скрещиваются и разрыхляют почву, не переворачивая ее. Глубина такого рыхления оптимальна — до 20 см.

Копают с шагом менее 20 см, но вперед спиной. Впрочем, на тяжелом грунте шаг пусть будет вполовину меньше. Пожилым огородникам стоит погружать эти вилы неглубоко, если земля твердая.

Обычно вдавливают копалку нажатием на рабочие нижние вилы. Тогда зубья уходят в грунт не только усилием ног, но больше — весом тела, когда корпус наклоняется вперед. Этот рабочий режим почти не утомляет и тазобедренный сустав.

Самодельная картофелекопалка

Стоит изучить конструкцию максимально облегченной лопаты. Вилка создана из полой квадратной трубы длиной 40 см, а к ней приваривают 6 зубьев (лучше — от картофельных вил). Патрубок — короткую трубу — приваривают к ней перпендикулярно.

Далее приспосабливают подвижный рычаг на рукояти — металлическом черенке. Он усовершенствует лопату, хотя его изготовление немного сложнее. 2 пластины с отверстиями под рычаг приваривают на самом черенке. Изобретатель разработки рекомендует увеличить длину пластин и просверлить в них несколько отверстий. Это обеспечит регулировку высоты рычага, чтобы подобрать его наиболее удобное расположение. Так своими руками садоводы мастерят оптимально подходящие им конструкции лопаты.

При этом рычаг делают из изогнутой, но уже круглой трубы. К его низу приваривают трубку — упор. Однако разработчик предлагает использовать обязательно уголок, чтобы увеличить соприкосновение с землей. Тогда картофелекопалка, своими руками сделанная, на черенке имеет 2 трубных отрезка — ограничителя рычага.

Следующая деталь сборных вил — изогнутая рукоять для максимально удобного их удержания своими руками. Такая ее форма предельно увеличивает рычаг. А соединяют ее с самим черенком только болтом с гайкой. Рекомендуется и эту часть с черенком соединить сваркой для усиления монолитности приспособления, ведь именно здесь соединение максимально расшатывается.

Итак, эта ручная картофелекопалка самая легкая. Но она не настолько измельчает почву, как разрыхляющие инструменты типа «Пахаря», поэтому после нее лучше разровнять грядки граблями.

Подведение итогов

Популярные стандартные картофелекопатели и их замечательные инновации облегчают 100-процентный сбор корнеплодов и гарантируют их неповрежденность.

Такие специальные модели при выкапывании корнеплодов производительнее и удобнее обычной лопаты. Но для первичной обработки целины они не предназначены. Здесь пригодятся узкие вилы с редкими, но прочными 3-4 зубьями. А для комфортной транспортировки изготавливают уже рассмотренную разборную конструкцию.

1sadteh.ru

Картофелекопалка для мотоблока своими руками.

Содержание статьи

Самодельные картофелекопалки серьезно облегчают сбор урожая, при этом правильно настроенный агрегат работает практически без потерь урожая. Стоит она будет дешевле заводской.

Принцип работы картофелекопалки – забрать вскопанный грунт с клубнями картофеля и отделить первое от второго. Урожай может оставаться либо на поверхности, либо сгружаться в контейнер.

Типы картофелекопалок.

Картофелекопалки бывают пассивного или активного типа.

Пассивная картофелекопалка состоит из специальной лопаты, которая углубляется в грунт ниже уровня клубней картофеля. Плохо отделенный от земли урожай подается на поверхность. Дальше идет ручное отделения картофеля от грунта и его уборка. Хоть и приходится трудится руками, но такой труд не сравним с ручным выкапыванием картошки. Такой агрегат не только дешев, но и прост в сборки.

Активная картофелекопалка, которая помимо специальных лопат имеет еще специальный отсек для картофеля с грунтом и вибрационное устройство «грохот», которое отделяет клубни картофеля от грунта. Чистая картошка остается в специальном отсеке или на поверхности земли позади мотоблока.

Мотоблок с таким устройством и стоит дороже, и в сборке оно намного сложнее.

Изготовление пассивной картофелекопалки для мотоблока своими руками.

Для изготовления пассивной картофелекопалки своими руками потребуется: прочное листовое железо толщиной 3-5 мм для лемеха, арматура или стальной круг диаметром 8-10 мм для отсеивающей решетки, стальной швеллер или полоса толщиной 10 мм для подвесного устройства, 30 мм уголок для усиления, аппарат для дуговой сварки, дрель и крепежные элементы.

Устройство пассивной картофелекопалки для мотоблока.

Первый способ. Лемех делается по форме «ласточкин хвост» как у простого культиватора. Для твердости и прочности рабочей поверхности ее обрабатывают ковкой и закаливают. На тыльную сторону привариваются прутья.

Второй способ, лучше. Из старых износостойких и прочных дисков от циркулярки болгаркой вырезают два сектора и приваривают под углом с последующей закалкой. Такой лемех и тупиться будете реже и прослужит дольше.

В качестве стойки в большинстве случаев используют держатель от плуга, но если такой возможности нет, то можно использовать стольную полосу.

Подвес изготавливают из швеллера. Для регулировки глубины и угла атаки оставляют специальные отверстия.

Такое устройство не требует присмотра. Если на мотоблоке имеется сиденье, то можно спокойно садиться и работать.

Активная картофелекопалка для мотоблока с вибрационным устройством, «грохотом».

Более сложное, но и производительное устройство. Если участок с посаженной картошкой большой то применение активной картофелекопалки окупится и сэкономит силы.

Для изготовления активной картофелекопалки нужно: профтруба для рамы, стальной лист толщиной 3-4 мм для ковша, стальной круг или арматура, швеллер 30*30 мм для вертикальных тяг, передняя ступица от заднепроходного легкового автомобиля, ВАЗовский редуктор заднего моста, шлицевое соединение от коробки передач, колесо от сельхозтехники, сварка, дрель, болгарка и крепежные элементы. Если будет использоваться вал отбора мощности, то потребуется карданный вал.

Устройство активной картофелекопалки для мотоблока.

Такая картофелекопалка передвигается по грунту на колесах которые регулируют ее высоту над полем, у рамы две точки опоры, а подвес мотоблока является тяговым устройством.

Для работы редуктора его соединят либо с колесами картофелекопалки, либо используют вал отбора мощности мотоблока. Тяга одним концом соединяется с кривошипно-шатунным механизмом.

Шлицевое соединение приводит в движение и лемех и вибрационное устройство грохот. В результате работы устройства клубни картофеля отделяются от грунта и собираются в решетчатом контейнер.

Специальный контейнер для сбора и отделения картофеля от земли

Если контейнеру поставить положительный угол наклона, то картофель будет оставаться в нем, если отрицательны – то скапливаться на земле позади устройства.

Видео картофелекопалки для мотоблока.

sadovij-raj.ru

Как собрать картофелекопалку своими руками?

Традиционное развлечение для российской глубинки – поездка всей семьёй на картошку. Те, кто участвовал в таком мероприятии, знают, что потребуется минимум неделя, чтобы отлежатся после уборки урожая.

Онемевшая спина и негнущиеся ноги – вот расплата за экологически чистый урожай, собранный на приусадебном участке. Такая ситуация характерна в тех случаях, когда люди продолжают обрабатывать землю и собирать урожай агротехнических культур по старинке: при помощи шанцевого инструмента.

Дачники, которые приобрели в пользование мотоблок или мини-трактор находятся в более выгодном положении: за них работает техника.

Однако все эти агрегаты бесполезны без навесного оборудования. На рынке можно встретить разновидности дополнительного оборудования, обеспечивающие весь цикл сельскохозяйственных работ.

Продолжая тему об уборке картофеля, рассмотрим агрегаты, обеспечивающие механическую уборку урожая. Это картофелекопалки.Данное приспособление не содержит технически сложных узлов и элементов, поэтому картофелекопалка своими руками изготавливается каждым третьим фермером в нашей стране.

Что может предложить рынок?

Самый простой вариант обзавестись картофелекопалкой – это совершить покупку в специализированном магазине. Цена на данное оборудование невысока, поэтому купить оборудование могут не только фермеры, но и обычные дачники.

Стоит отметить, что приобретение окупается уже в первый сезон. В магазинах можно встретить три модификации картофелекопателей, пользующиеся спросом у населения. Оборудование различается по принципу действия.

Давайте рассмотрим конструктивные особенности механизмов.

  1. Стрельчатые. Это монолитная конструкция, которая не содержит движущихся элементов. Грунт вскрывается стрельчатыми лапами, клубни попадают на решётку для очистки от грунта. Такие модели обычно однорядные, оптимально подходят для обработки небольших участков земли.
  2. Транспортёрные. Ключевое отличие такого оборудования от предыдущей модификации заключается в установке транспортёрной ленты. Сюда попадают клубни после врезания грунта. Благодаря специальным зацепам, урожай проходит более качественную очистку.

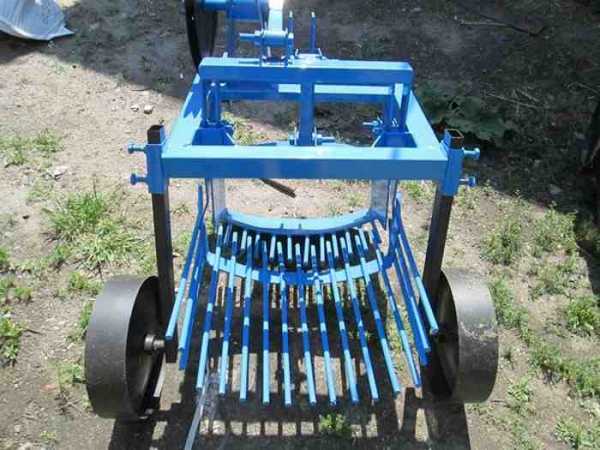

  3. Грохотная картофелекопалка. Более сложный механизм, с высокой степенью очистки клубней и неплохой производительностью. Здесь устанавливается вибрационная решётка, которая качественно очищает клубни от остатков почвы.

Все приведённые модификации можно воспроизвести в домашних условиях буквально из старого хлама.

Для изготовления транспортёрных и грохотных картофелекопалок потребуются определённые знания в области механики. Дилетант не сможет изготовить привод для виброплатформы или транспортёр.

Домашний мастер

Чтобы сделать самодельную конструкцию, необходимо заготовить чертежи. На бумаге нужно начертить схему конструкции, определить с каким видом техники будет работать оборудование, и определиться с материалами для изготовления.

Определившись с основными моментами, можно приступать к сборке агрегата. Предлагаем воспользоваться нашей схемой, которую вы можете видоизменять по своему усмотрению.

  • Изготавливаем раму. Для этого подойдут 4 отрезка металлического уголка. Толщина материала зависит от мощности тягового устройства и особенностей почвы. Например, по влажному грунту неплохую производительность показывает лёгкое оборудование, а для сухой земли, масса картофелекопалки имеет большое значение. Учтите, что лёгкий мотоблок или мини-трактор не потянет тяжёлую конструкцию, поэтому рекомендуем учесть этот момент. Оптимальная толщина рамы – около 5 мм. Элементы конструкции можно соединить сваркой или резьбовым соединением. Последний вариант значительно упрощает хранение и разборку изделия.
  • Затем нужно отступить на 30-40 сантиметров вглубь рамы и приварить поперечную балку. К ней будет крепиться механизм регулировки заглубления лемехов.
  • К боковым сторонам рамы, нужно приварить ступенчатые стойки. Рекомендуемая высота стоек: 30, 40 и 50 см. Верхушки стоек соединяются стальной полоской, образуя направленный к земле треугольник.
  • Устанавливаем нож. Его можно сделать из листового железа, придав лемеху конусообразную форму.
  • Затем нужно изготовить приёмник для клубней. Этот элемент делается из металлических прутков, диаметром 10 сантиметров. Расстояние между прутьями варьируется в пределах 3.5-4 см. Края прутьев должны выступать за пределы рамы. Если не приваривать концы прутьев к раме, получится самодельный аналог грохота: арматура будет вибрировать во время работы, делая очистку клубней более качественной.
  • Делаем ходовую часть. Для этого подойдут колёса от старой садовой тачки или детской коляски. Колёса устанавливаются посредством втулок с подшипниками к Г-образным стойкам, которые привариваются к раме.

Такая конструкция доступна в изготовлении для всех. Стоит отметить, что приведённая схема не уступает по производительности стрельчатым модификациям картофелекопалок, изготовленным на заводе.

РАССКАЖИ ДРУЗЬЯМ

Вконтакте

Facebook

Twitter

Одноклассники

Похожие статьи:

mastertraktor.ru

КЭП Маркони - Руководство по эксплуатации картофелекопалки для мотоблока ККМ-1

Рисунок 1 - Общее устройство картофелекопателя

Способы и средства регулировки

 При первом заезде агрегата необходимо отрегулировать глубину хода лемехов. Лемехи должны идти в почве несколько ниже гнезд клубней картофеля, чтобы не повреждать и не оставлять их в почве. Обычно устанавливается глубина подкапывания 12...15 см.

При большой глубине хода лемехов увеличивается тяговое сопротивление, снижается производительность агрегата, увеличивается расход горючего. Во избежание самовыглубления и повышенного повреждения клубней при работе на легких почвах поступательная скорость агрегата должна быть увеличена.

Регулировка глубины хода лемехов осуществляется при помощи кронштейна сцепки и  опорных колёс. При укорачивании стоек опорных колес глубина хода лемеха увеличивается, а при удлинении – уменьшается.

 Подготовка к работе

 Привод копателя осуществляется по средствам ременной передачи через шкивы и механизм натяжения ремня. Для этого на большой шкив мотоблока необходимо установить ведущий (малый) шкив  картофелекопалки в следующей последовательности:

1.  Снять защитный кожух шкивов мотоблока.

2  .Установить на ступицу большого шкива мотоблока  ведущий  шкив (малый) картофелекопалки

3.  Разметить центры 3-х отверстий  по существующим отверстиям малого шкива (по  месту)

4.   Просверлить 3 отверстия с последующей установкой шкива через втулки - проставки.

5.   Скрепить шкивы (большой мотоблока и малый   картофелекопалки ) болтами

6.   Установить защитный кожух ремённой передачи .

 Сборка картофелекопалки

Приступая к сборке копателя, необходимо придерживаться следующих правил:

- ознакомится с конструкцией картофелекопателя по настоящему техническому описанию;

- распаковать и проверить комплектность прибывшей машины;

- затяжку болтов производить стандартными ключами;

- все трущиеся детали перед установкой смазать.

Сборку производить в последовательности, указанной ниже:

1)    Присоединить к узлу сцепки мотоблока картофелекопалку, затянуть болты крепления сцепки.

2)    Проверить затяжку гаек и стопорных болтов. Особое внимание обратить на крепления корпусов подшипников и деталей на валах. Все что должно систематически проверятся в процессе обкатки и дальнейшей эксплуатации картофелекопателя.

3)    Надеть приводной ремень на шкивы мотоблока и картофелекопалки.

4)    Проверить работоспособность натяжителя  ремня.

5)    Проверить наличие и исправность ограждений ремённого привода и натяжителя.

6)    Проверить наличие смазки в шарнирах лемеха и грохота .

 Обкатка

Запустить двигатель мотоблока. Плавно включить вал отбора мощности мотоблока. Обеспечить требуемую натяжку ремня привода с помощью натяжителя.

 При поворотах и переездах на другие участки ремень привода на агрегат обязательно ослабить.

Прокрутить копатель при 200 - 250 оборотах  5-10 мин. и убедившись, что все механизмы работают нормально, довести число оборотов до 560 и обкатать картофелекопатель в течение 25-30 мин.

Нагревание подшипников не должно превышать 50°С выше температуры окружающего воздуха.

 Предупреждение: устранение дефектов, выявленных при пуске прокрутке копателя, производить только при заглушённом двигателе мотоблока.





kepmarkoni.ucoz.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
