Трактор Т-16 - необычное самоходное шасси передним грузовым отсеком

Более 30 лет, с 1961 по 1995 год, Харьковский завод тракторных самоходных шасси выпускал трактор Т-16. Его и в наши дни активно используют фермеры: применяют как экскаватор, погрузчик, бульдозер, для косьбы, окучивания картофеля и овощей, перевозки грузов и даже вспашки. В отличие от обычных сельскохозяйственных тракторов, на Т-16 двигатель и трансмиссия расположены сзади, а передняя часть представляет собой открытую трубчатую раму, предназначенную для установки навесных орудий. Эта конструкция позволяет трактористу со своего места хорошо видеть междурядья рабочие органы навесных орудий.

Компактность, хорошая проходимость, маневренность и простота конструкции привели к тому, что сегодня владельцы техники продолжают самостоятельно модернизировать эту машину. Например, крепят плуг, пропашной культиватор, сеялку, картофелекопалку. Умельцы устанавливают на Т-16 передний ведущий мост, механическую лебедку, проходимость трактора еще повышается.

Основой конструкции трактора Т-16 послужили самоходные шасси ДСШ-14, которые выпускали на Харьковском заводе тракторных самоходных шасси (Украина) с 1961 по 1967 год, здесь же стали производить и трактор. Таких машин было выпущено почти 600 тысяч. До сих пор сельские жители применяют Т-16 для заготовительных и приусадебных работ, и он пользуется большим спросом.

Технические подробности

Трактор оснащен дизельным двигателем внутреннего сгорания, с воспламенением от сжатия, марки Д21, четырехтактным, двухцилиндровым, мощностью 16 л. с., с 7-ступенчатой коробкой передач. На дизеле применен топливный насос распределительного типа НД-21/2 с неравномерным чередованием рабочих ходов (через 180° и 540°), что необходимо для двухцилиндровых двигателей с однорядным расположением цилиндров и с кривошипами коленчатого вала, расположенными под углом 180°.

На топливном насосе высокого давления установлены: топливоподкачивающий насос с ручным насосом и малогабаритный центробежный всережимный регулятор с корректором подачи топлива. Фильтрация топлива обеспечена фильтрами предварительной очистки пластинчатощелевого типа и тонкой очистки со сменными бумажными фильтрующими элементами. На дизеле использован воздухоочиститель с инерционным элементом и автоматическим удалением пыли (первая ступень) и с контактно-масляным элементом (вторая ступень).

Фильтрация масла производится полнопоточной реактивной масляной центрифугой. Охлаждение осуществляется воздухом, подаваемым осевым вентилятором. Пуск двигателя происходит с помощью электростартера мощностью 2,8 л. с., который питается от аккумуляторной батареи напряжением 12 В и емкостью 135 а. ч. Для облегчения пуска применены свечи накаливания СН-150.

Коробка передач трехвальная, с поперечно расположенными валами, но не имеет полного реверсирования передач. Обеспечивает семь передач переднего (из которых одна замедленная) и одну - заднего хода. Находится в общем картере трансмиссии. Изолированная от проникновения масла внутренняя полость корпуса трансмиссии является картером муфты сцепления, к которому консульно прикрепляется двигатель самоходного шасси.

Конструкция рамы ходовой части

Рама шасси Т-16 состоит из переднего и заднего брусьев и боковых труб, к которым снизу приварены планки с отверстиями. Вместе со специальными площадками при ходовой части трактора и отверстиями переднего бруса рамы планки используют для крепления навесных машин и орудий.

Внутри литой полости заднего бруса две перегородки. В их отверстия запрессованы втулки поперечного вала рулевого управления. Внутренняя полость заднего бруса используется и в качестве масляной емкости гидросистемы. К левой трубе рамы приварены кронштейны крепления гидрораспределителя и опоры аккумуляторных батарей. Передний брус имеет вилкообразный прилив для соединения с балансиром переднего моста.

Шасси трактора Т-16

Универсальное самоходное шасси является разновидностью колесного пропашного трактора. От обыкновенного трактора самоходное шасси отличается компоновкой: мотор компактно расположен позади кабины, а перед ней находится открытая рама и передний мост. Рама обычно двухбалочная, реже однобалочная. На нее крепится различное навесное сельскохозяйственное или специальное оборудование, в базовой комплектации - кузов-самосвал.

Благодаря тому что оборудование находится перед кабиной, оно хорошо видно и его работой легко управлять. Как правило, его можно быстро смонтировать и снять. Управление навесными орудиями производится с помощью гидравлической системы. Обычно значительная часть узлов и деталей самоходного шасси унифицирована с близким по характеристикам колесным универсально-пропашным трактором.

Фильтрация масла производится полнопоточной реактивной масляной центрифугой. Охлаждение осуществляется воздухом, подаваемым осевым вентилятором. Пуск двигателя происходит с помощью электростартера мощностью 2,8 л. с., который питается от аккумуляторной батареи напряжением 12 В и емкостью 135 а.ч.

Для облегчения пуска применены свечи накаливания СН-150. Коробка передач трехвальная, с поперечно расположенными валами, но не имеет полного реверсирования передач. Обеспечивает семь передач переднего (из которых одна замедленная) и одну - заднего хода. Находится в общем картере трансмиссии. Изолированная от проникновения масла внутренняя полость корпуса трансмиссии является картером муфты сцепления, к которому консульно прикрепляется двигатель самоходного шасси.

Возможности Т-16

Открытое, без кабины и навеса, рабочее место тракториста расположено сзади, впереди на раме - крепление для дополнительного оборудования. Благодаря нестандартной компоновке самоходное шасси Т-16 может работать с разнообразнейшими сельскохозяйственными приспособлениями и агрегатами: плугом, пропашным культиватором, сеялкой, картофелекопалкой, окучником, грузовой самосвальной платформой, погрузчиками различных типов, мотопилой, грейдерной лопатой, щеткой для чистки дорог (устанавливается под рамой), экскаватором, компрессорной станциеи, стогометателем, сенокосилкой, опрыскивателем и др. На самоходных шасси Т-16 крепят передний ведущий мост и устанавливают механическую лебедку, тем самым увеличивая проходимость машины.

Модернизированный вариант Т-16М

В 1967 году провели модернизацию самоходного шасси, которое получило дизельный двигатель воздушного охлаждения мощностью 25 л. с., новую коробку передач и обозначение Т-16М, на нем уже устанавливалась каркасная кабина.

На тракторе Т-16М применена двойная муфта сцепления с совмещенным управлением. Муфта сцепления самоходного шасси имеет особенность, в ней накладки ведомого диска главной муфты сцепления имеют большую площадь и больший радиус трения, чем накладки ведомого диска муфты привода ВОМ (вала отбора мощности). Поэтому муфта привода ВОМ обладает повышенными предохранительными функциями против воздействия динамических нагрузок.

Центральная передача трактора Т-16М состоит из ведущей цилиндрической шестерни, закрепленной на вторичном валу коробки передач, и ведомой шестерни, напрессованной на корпус дифференциала. Корпус дифференциала вращается в двух подшипниках, закрепленных в стаканах, установленных в боковых расточках корпуса трансмиссии. Дифференциал самоходного шасси Т-16М -закрытого типа. Блокировка производится зубчатой торцовой муфтой.

Конечная передача трактора представляет собой одноступенчатые передачи, смонтированные в двух отдельных литых картерах, которые посредством промежуточных рукавов тормозов соединяются с корпусом заднего моста. Основные детали этих конечных передач взаимозаменяемы, за исключением картера и его штампованного поддона.

Тормоза трактора простые, ленточные, установлены в рукавах полуосей дифференциала. Полурамный остов самоходного шасси Т-16М образован литым корпусом центральной сварной трубчатой полурамой. На самоходном шасси двигатель в сборе с муфтой сцепления крепится к корпусу главной передачи, а полурама остается открытой грузовой самосвальной платформы. За счет применения колес увеличенного типоразмера возросла грузоподъемность.

Усовершенствованная модель Т-16МГ

С 1986 года приступили к выпуску модернизированного самоходного шасси Т-16МГ, на котором установлена полноценная кабина и улучшенный дизельный двигатель Д-21 А1, мощность оставили прежнюю - 25 л. с. Улучшения коснулись многих узлов и механизмов, выросла надежность трактора. Серьезное преимущество этого колесного трактора - его универсальность при использовании на различных грунтах, так как колеса не наносят больших повреждений земляному покрытию сельскохозяйственных угодий, в отличие от металлических гусениц. В 1995 году выпуск трактора Т-16 был прекращен.

Модификации

Кроме базового Т-16М, завод производил его специализированные модификации: Т-16ММЧ - для работы на чайных плантациях, Т-16МТ - низкоклиренсный, для работы в теплицах, Т-16МГ - с грузовой самосвальной платформой. Шасси Т-16М и его модификации предприятие выпускало вплоть до начала 1990-х годов.

Универсальный и неприхотливый

Многие фермеры и сельские жители признают, что трактор Т-16 - самый универсальный и полезный из всех тракторов небольшой мощности. Неприхотливый в использовании, удобный в ремонте и весьма надежный, трактор Т-16 завоевал всенародное признание и ласковые прозвища - «шассик», «дашечка», «попрошайка», «шайтан», «официант».

Сначала машину использовали для работы в овощеводстве, опрыскивания деревьев, перевозки небольших грузов в труднопроходимых местах. Также его применяли в малых строительных бригадах, для перевозки камней, песка, древесины, лебедок, пилорам, сварочных аппаратов и т. д. Затем он завоевал популярность и в других сферах: его стали применять автодорожные, коммунальные предприятия и организации, фермеры и сельские жители (в индивидуальном хозяйстве).





carakoom.com

Самоходное шасси ВТЗ-30СШ. Трактор Т-16. Отечественные самоходные шасси

Один из крупных тракторных заводов СССР располагался в городе Харьков. Предприятие имело название Харьковский тракторосборочный завод, с середины 60-х годов измененное на Харьковский завод тракторных самоходных шасси (ХЗТСШ). Основной продукцией завода были самоходные шасси отечественной разработки.

Конструкция машины

Конструктивно машина представляет собой моторизованное транспортное средство, построенное с использованием узлов тракторной техники. Самоходное шасси Т 16 выполнено по заднемоторной схеме, с расположением места водителя над силовым агрегатом. К двигателю крепится короткая трубчатая рама, служащая основанием для установки бортового кузова или различного специализированного оборудования. На фотографии типичное шасси Т 16 в реальной эксплуатации.

Благодаря такой компоновке водитель шасси имеет хороший обзор обрабатываемой территории и навесных узлов. Центр тяжести машины смещен к оси ведущих задних колес, чем обеспечивается надежное сцепление с поверхностью. Для привода различных вспомогательных устройств на коробке передач имеется до трех точек для установки коробок отбора мощности. Для привода стационарных установок может использоваться приводной шкив. Кроме того, шасси может оснащаться гидравлической системой.

Шасси могло комплектоваться самосвальной платформой, сельскохозяйственным или коммунальным оборудованием, установками для ремонта и обслуживания дорог. Максимальная грузоподъемность шасси – до одной тонны. Необходимо отметить, что машина изначально создавалась с прицелом на использование в сельском хозяйстве. Увеличенный до 56 см дорожный просвет шасси позволяет вести обработку виноградных культур.

Тракторное самоходное шасси Т 16 стало одним из самых массовых в мире – всего было выпущено более 600 тысяч экземпляров машины. За характерный внешний вид шасси имело в СССР распространенные прозвища «Драпунец» или «Попрошайка». Общий вид машины представлен на фотографии.

Колеса шасси

Размеры шин в ходе производства не менялись. Ведущие колеса имели размер 9,50-32, рулевые передние – 6,5-16. Поскольку передние шины работали под высокой нагрузкой, то они имели усиленную конструкцию.

Колея всех колес могла регулироваться по четырем фиксированным значениям, что позволяло расширить диапазона применения машины. В зависимости от настройки колея задних колес составляла от 1264 до 1750 мм, передних – от 1280 до 1800 мм.

Двигатель и агрегаты

В качестве силового агрегата на шасси использовался четырехтактный дизельный двигатель с двумя цилиндрами и с воздушным охлаждением. В конструкции двигателя был реализован принцип образования смеси в предкамере. Предкамера была выполнена в виде отдельной детали, запрессованной в головку блока. Размер предкамеры был чуть больше трети от полного объема камеры сгорания.

Основной деталью двигателя служил чугунный картер, к передней части которого крепилась алюминиевый корпус шестерен привода распределительного вала. Распределительный вал был установлен на шарикоподшипниках, что является нестандартным решением. На съемной наружной крышке корпуса имелась горловина для заливки масла и сапун вентиляции картера. На передней части мотора имелся ременной привод генератора и вентилятора. Привод осуществлялся от шкива на переднем конце коленчатого вала дизеля. На противоположной стороне двигателя имелся кожух маховика, к которому крепился электрический стартер. Общий вид двигателя представлен на фотографиях.

На картере имелись два отверстия для установки цилиндров, четыре - под направляющие штанг привода клапанов и восемь – для шпилек крепления цилиндров. Чугунный цилиндр имел развитые рёбра охлаждения. Внутренняя поверхность цилиндра была обработана соответствующим образом и являлась рабочей поверхностью. На каждом цилиндре имелась индивидуальная головка с ребрами охлаждения. Ранние варианты головки могли быть из чугуна. Чугунные детали на производстве быстро заменили алюминиевыми. Благодаря замене материала удалось оптимизировать процессы сгорания и улучшить топливную экономичность двигателя. Каждый комплект из головки и цилиндра крепился на четырех шпильках к картеру.

Охлаждение двигателя осуществлялось потоком воздуха от осевого вентилятора, направленным с помощью кожуха и дефлекторов. На ранней модели двигателя Д 16 поток воздуха направлялся только дефлекторами. Интенсивность потока можно было регулировать особым дроссельным клапаном на входе в воздухозаборник. Снаружи на картере устанавливались двухплунжерный насос для подачи топлива и два фильтра для масла – тонкой и грубой очистки. Насос штатно оснащался регулятором оборотов. Запас топлива находится в баке под сидением водителя.

Трансмиссия

Двигатель комплектуется семискоростной коробкой передач с механическим управлением. Коробка имеет одну передачу заднего хода. Благодаря большому числу передач шасси может работать в широком диапазоне скоростей и развивать значительные тяговые усилия. Коробка передач имеет поперечное расположение валов, что позволило уменьшить длину картера и использовать для передачи момента на дифференциал цилиндрические шестерни.

Ранние версии

Завод ХЗТСШ освоил выпуск первой модели шасси под обозначением Т 16 в 1961 году. По конструкции машина представляла собой значительно модернизированную версию ДСШ 14. Первый вариант выпускался малыми тиражами, и всего за 6 лет было собрано чуть больше 63 тыс. машин. Фотография ДСШ 14 ниже (из архива Петера Шихалеева, 1952 год).

Одним из отличий ранних шасси является дизель Д 16 с мощностью около 16 л.с. На коробке скоростей имелось два вала отбора мощности – основной и синхронный. Внешне шасси отличалось отсутствием кабины водителя, имелся лишь легкий тент на съемных дугах.

Первая модернизация

Одним из основных недостатков ранней версии самоходного шасси была недостаточная мощность двигателя. Поэтому в 1967 году машину модернизировали, установив 25-сильный дизель. За счет этого удалось увеличить максимальную скорость машины и улучшить проходимость. Новая модель могла оснащаться закрытой кабиной с двумя дверями. Крыша кабины изготовлялась из брезента.

Модернизированный вариант шасси получил обозначение Т 16М и продержался на конвейере до 1995 года. За это время завод собрал 470 тыс. экземпляров машины. Общий вид шасси Т 16М на фото.

Вторая модернизация

В середине 80-х годов шасси получило цельнометаллическую кабину для водителя и новый дизельный двигатель Д 21А с мощностью 25 л.с. Была проведена комплексная доработка узлов машины, позволившая увеличить ресурс и снизить трудоёмкость обслуживания. Именно на этой модели внедрили три вала отбора мощности на коробке передач. Такой вариант получил обозначение Т 16МГ и производился параллельно с Т 16М до 1995 года. На фотографии типичный экземпляр Т 16МГ.

Новая машина обладала гораздо лучшими данными. Более эластичный дизель позволил снизить минимальную скорость машины до 1,6 км/час с применением пониженной передачи. Благодаря этому шасси стало популярным при выполнении дорожных и сельскохозяйственных работ. На Т 16М ввели возможность опрокидывания кузова, с приводом от гидравлического цилиндра.

Шасси увеличенной мощности

В 60-е годы в головном конструкторском бюро по комбайнам и самоходным шасси были созданы несколько проектов машин с использованием узлов более мощных тракторов. Шасси предназначались для установки различных комбайновых надстроек.

Одним из таких изделий стал агрегат СШ 75 «Таганрожец», выпуск которого начался в 1965 году на Таганрогском заводе. Конструктивно машины представляла собой раму на колесах, на которой стали двигатель, узлы трансмиссии, кабина и гидравлические приводы. СШ 75 оснащался четырехцилиндровым 75-сильным дизелем СМД 14Б с жидкостным охлаждением. Один из сохранившихся «Таганрожцев» представлен на фотографии.

Выпуск сельскохозяйственных самоходных шасси продолжался до начала 70-х годов, всего было изготовлено почти 21 тыс. машин. Различные навесные устройства для комплектации машин выпускались на том же заводе. В зависимости от типа навески кабина могла стоять в разной точке шасси. Точки установки были по центру над передней осью или сбоку над любым из ведущих колес. Например, при установке комбайна НК 4 кабина стояла сбоку, а при монтаже самосвального кузова НС 4 – по центру, над управляемыми колесами.

Современные варианты

В настоящее время тракторный завод во Владимире производит шасси ВТЗ 30СШ – универсальное транспортное средство для выполнения специальных работ в различных сферах хозяйства. По заказу машина может комплектоваться различным оборудованием для расширения диапазона применения. Благодаря большому клиренсу шасси преодолевает водные преграды с глубиной до 0,5 метра.

Машина впервые появилась в 1998 году. Конструкция шасси создана на основе трактора 2032 и очень похоже на шасси Т 16. Отличием ВТЗ 30СШ является заднее расположение двигателя и трансмиссии. Для повышения комфорта водителя кабина имеет систему вентиляции и обогрева. Плоские переднее и заднее стекла оснащены стеклоочистителями. В стандартном оснащении шасси идет со стальной бортовой платформой с длиной 2,1 м и шириной почти 1,45 м. Платформа имеет невысокие борта и вмещает до 1000 кг различного груза. Владимирское шасси на фото ниже.

В качестве силового агрегата используется 30-сильный дизель Д 120, представляющий собой модернизированный вариант Д 21А. Коробка передач имеет шесть скоростей и возможность реверса. Диапазон скоростей составляет от 5,4 до 24 км/час. На коробке имеется всего один независимый вал отбора мощности.

fb.ru

коробка передач, шасси и фото

Трактор Т-16 – это результат усовершенствования «старой доброй» модели советского одноцилиндрового сельхозпомощника ДСШ-14 с установкой более мощного двухцилиндрового двигателя, навесной системы с гидравликой и шин низкого давления. Является тракторным шасси, у которого двигатель расположен позади операторской кабины, а передняя часть рамы имеет крепления для установки всевозможного дополнительного оборудования. Это может быть как грузовая платформа, так и различные погрузчики, дорожные щётки, мотопилы и др.

Назначение трактора типа Т-16

Выпуск Т-16 был налажен Харьковским тракторным заводом с 60-х и вплоть до 95-го – 96-го года прошедшего века как специализированной машины — самоходного тракторного шасси. Также завод начал выпускать запчасти к своему детищу, которое позже не раз модифицировалось до современных фермерских тракторов и которые по старой памяти по-прежнему называют Т-16.

Изначально колёсное самоходное шасси Т-16 было создано для огородных и полевых работ – культивации, опрыскивания растений от вредителей и уборки урожая. Легкая машина с успехом справлялась со всеми этими работами. Однако сфера его применения была почти сразу же расширена до механизации рабочего труда во всех случаях, требующих мощности, вездеходности и маневренности:

  • Для возделывания почв – пахоты, боронования и т.п.;
  • Для транспортировки различных грузов на платформе либо в прицепе;
  • Как привод для циркулярного, лебёдочного, сварочного и другого оборудования;
  • В качестве экскаватора, самопогрузчика, сенокосилки и стогометателя при установке соответствующих комплектующих;

Несмотря на то, что выпуск Т-16 как такового давно прекращен, ввиду подобной универсальности он и сейчас используется фермерами, пчеловодами и другими сельхозжителями в личных подсобных хозяйствах.

Технические характеристики

Следующая таблица наглядно показывает основной блок технических характеристик тракторного шасси Т 16:

ПараметрЕд.измеренияВеличина
ширина (по колее)мм1550-2000
длинамм3820
высотамм2600
вескг1685
тяговый класс0,6
мощность двигателял.с.16
максимально возможная скоростькм/ч17,6
расход горючегог/кВт*ч272



Остановимся наиболее подробно на некоторых особенностях Т-16.

Устройство

Трактор Т-16 имеет ряд особенностей, отличающих его от других специализированных машин подобного типа:

  1. Главное внешнее отличие Т 16 – оригинальное расположение всего трансмиссионного механизма и самого двигателя позади от кабины оператора. Впереди же может размещаться навесное оборудование либо грузовая платформа. Такой дизайн машины дает возможность наиболее полного обзора и улучшение маневренности.
  2. КПП тракторов т-16 обеспечивает им 7 передач переднего хода и 1 — заднего.
  3. Колеса у Т-16 разной величины, с возможностью изменения ширины колеи для обеих пар колес и со смещением центра тяжести в задней оси. Их устройство позволяет расширить область применения трактора до детальной обработки сельхознасаждений (прополка междурядий и т.п.), а также улучшает его проходимость за счет поднятия качества сцепления с дорогой.
  4. Двигатель Т-16 состоит из следующих узлов:
    • Стартер;
    • газораспределяющая схема;
    • кривошипно-шатунный механизм;
    • смазочная и охлаждающая система;
  5. Трактор оснащен сухими ленточными тормозами с механическим приводом.
  6. Для установки оборудования предусмотрены специальные платформы и отверстия на трубчатой раме.
  7. Для эффективного управления оборудованием предусмотрена гидравлическая система с двумя силовыми цилиндрами.



Двигатель

Данное самоходное шасси оснащено дизельным двухцилиндровым двигателем марки Д-16 с 7-миступенчатой коробкой передач и несколькими валами отбора мощности (обычно основной и синхронный), номинальное значение которой достигает величины 13,4 кВт. Скорость вращения коленчатого вала – 1750 об/мин., а поршневой ход — 12 см. В данном случае силовая передача от двигателя к рабочим деталям машины (трансмиссия) используется механическая, с постоянно замкнутой системой сцепления и однодисковой прямозубо-шестерёнчатой коробкой передач. Такая система дает высокий КПД, надежность в работе и простоту эксплуатации.

ВНИМАНИЕ! Двигатель, используемый для Т-16 – воздушноохлаждаемый.

Преимуществом этого факта является возможность работы при низких температурах без риска замерзания охлаждающих жидкостей, а недостатком – необходимость частого промывания воздушных клапанов.

Стабильную работу спецмашины обеспечивают также:

  • Набор необходимого электрооборудования, включающий стартер, реле и аккумуляторную батарею с генератором;
  • Дополнительное оснащение системой гидравлики, включающей насос, распределитель, силовой цилиндр.

Навесное оборудование

Навесное оборудование – незаменимая часть производственных процессов, в которых принимает участие тракторное шасси. Благодаря ему функции и возможности машины могут быть расширены до максимума, делая ее универсальной.

Это могут быть:

  1. Плуги, сеялки и культиваторы;
  2. Обработчики картофеля – сажалки и копалки;
  3. Экскаваторное оборудование;
  4. Механизмы для заготовки сена (косилки и др.).

С их помощью Т-16 сможет копать и перевозить землю, убирать снег и мусор, работать на стройплощадке, разрабатывать сельхозугодья и многое другое. Навесное оборудование обычно приобретается отдельно от трактора в зависимости от потребности – для коммунальных, строительных, транспортировочных либо сельскохозяйственных нужд.

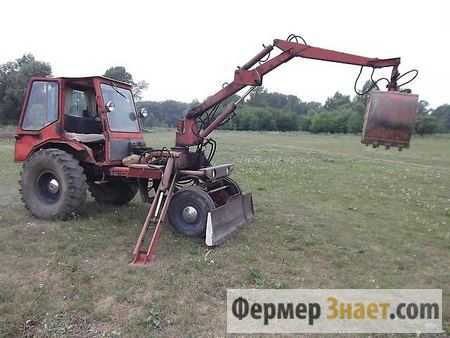

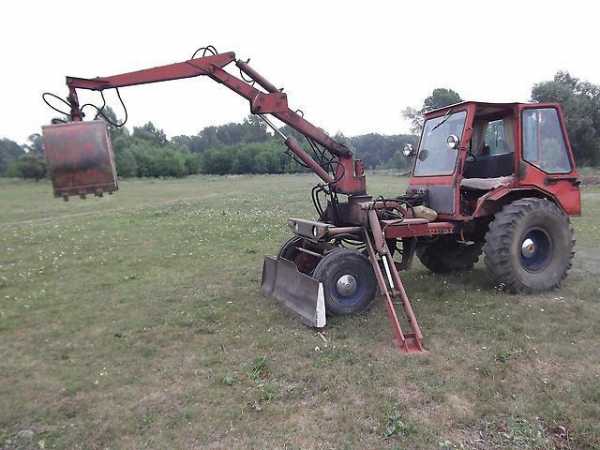

Трактор т-16 с ковшом

Т 16 после модернизации

Т-16 как таковой производился всего несколько лет – с 1961-го по 1967-ой год. Самоходные шасси последующих лет выпуска – это его модификации, получившие более совершенные элементы устройства, наиболее мощные новые двигатели и различные другие нововведения.

т 16 м

Т-16м является самой первой моделью, созданной на базе Т-16. На этой машине был установлен двигатель с большей мощностью – 25 л.с., позволяющий увеличить максимальную скорость передвижения до 23,2 км/ч. При этом минимальная скорость, получаемая через ходоуменьшитель, стала возможна до 1,6 км/ч, что позволило использовать трактор в абсолютно любых сельскохозяйственных и дорожных работах.

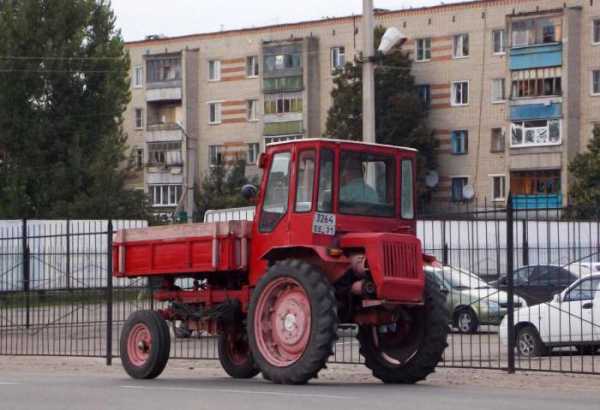

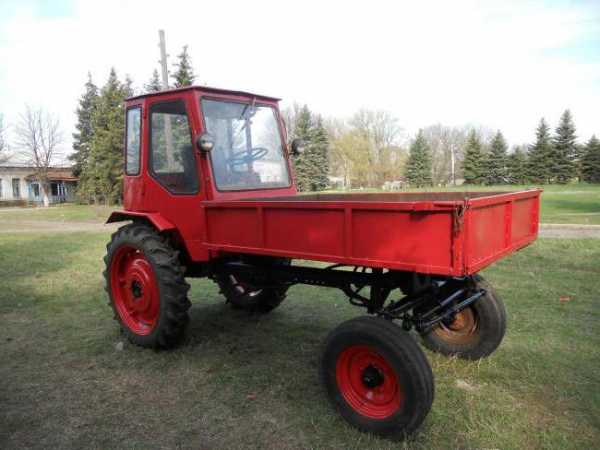

Фото трактора т-16 м

После модернизации общая масса трактора увеличилась до 1810 кг, а также он приобрел каркасную кабину с дверьми и тентом.

т 16 мг

Т-16мг продолжил модельную линейку Т-16 с 1986-го года. Его двигатель, как и у Т-16м, поддерживает мощность 25 л.с., но большинство узлов и механизмов претерпели изменения, повысившие общие удобство и надежность спецмашины:

  • Платформа трактора была оснащена самосвальной системой;
  • Новый дизель стал поддерживать скорость передвижения до 40,17 км/ч;
  • Появилась полностью металлическая закрытая кабина и многое другое.

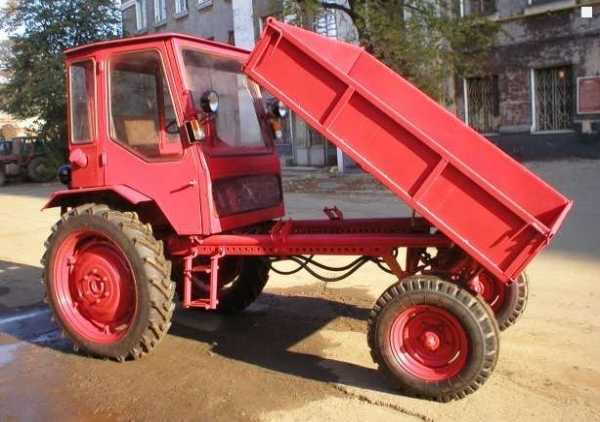

Благодаря свойствам самосвала тракторное шасси Т-16мг стало более активно использоваться в качестве транспортировочного средства, а три вала отбора мощностей (независимый и два синхронных) улучшили производительность работы с навесным оборудованием.

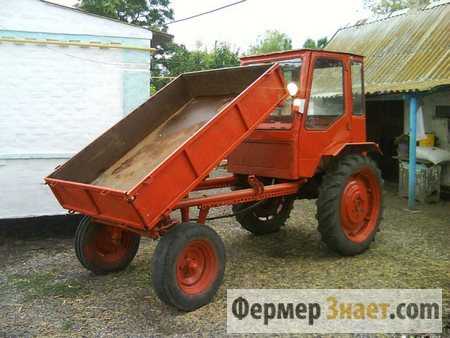

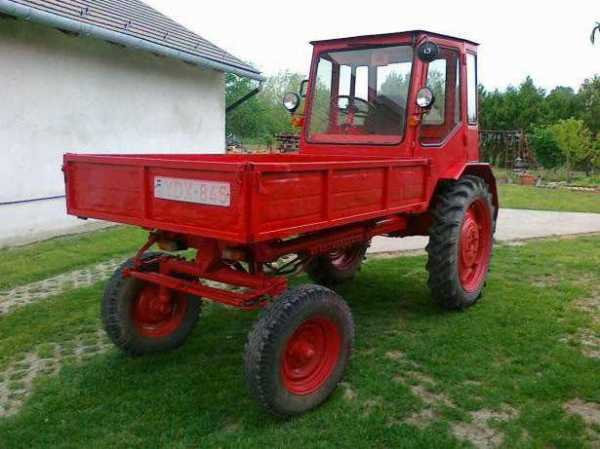

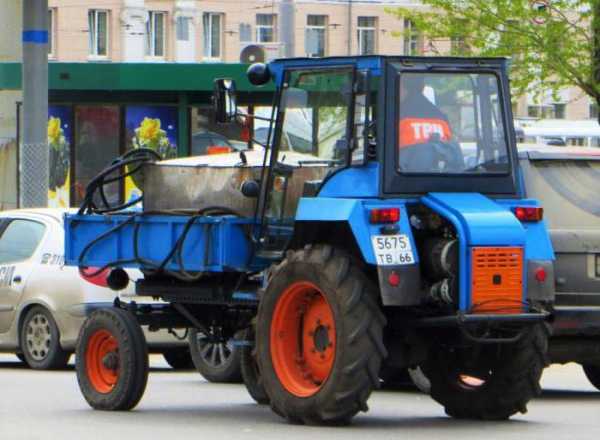

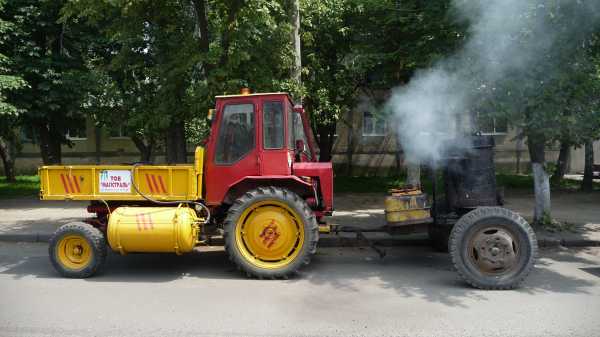

Фото трактора т 16 мг



Видео трактора т-16 в работе:

allspectech.com

16 - трактор Харьковского тракторного завода. Технические характеристики

С развитием сельского хозяйства появилась необходимость приобретения специализированной техники. Не со всеми задачами может справиться массивный и мощный трактор, применяемый в основном для обработки полей большой площади. Для особых работ нужен и особенный транспорт. Одним из таких является трактор Т-16. Он создан как раз для небольших сельскохозяйственных угодий, а также садовых хозяйств. Особенность данной модели, в отличие от остальных в этом классе техники, - это расположение силового агрегата и трансмисси, они находятся в задней части трактора. Спереди - рама, на которой может быть установлено необходимое оборудование.

Область применения

Т-16 - трактор, отличающийся своей многофункциональностью и универсальностью. Именно благодаря небольшой мощности и дополнительному навесному оборудованию он прекрасно может справиться практически с любыми работами, которые могут быть связаны с садоводством, животноводством и прочими сельскохозяйственными делами. Кроме этого, данный транспорт применяется еще и для доставки некоторых грузов.

Благодаря своей универсальности и многофункциональности Т-16 - трактор, который завоевал особую популярность среди людей, работающих в области, связанной с сельским хозяйством. Отличная манёвренность позволяет применять шасси даже в корабельных портах, трюмах и на вокзалах.

История

Т-16 - трактор, спроектированный в СКБ, размещенном в Харькове. Первая машина была представлена уже в 1961 году. За всю историю изготовления Т-16 было создано более 600 тысяч шасси данной модели. Трактор Т-16 используется и до сегодняшнего дня на небольших аграрных предприятиях и в бюджетных компаниях. Все благодаря практичности, именно поэтому некоторые фирмы не упускают возможности приобрести этот универсальный аппарат. Т-16 - трактор, имеющий дополнительное место для того, чтобы можно было закрепить приспособления, такие, к примеру, как грузовая платформа, мотопила, различного рода лопаты для погрузки материалов. Очень часто Т-16 применяется для опрыскивания и даже пропашки.

Трактор Т-16 - это усовершенствованная и модернизированная версия ДВСШ-16, который не менее популярен. Народ как только его не называл - и "шассик", и "шайтан", и даже "официант". Производство самоходного шасси осуществлялось в период с 1961-го и по 1967-й. Инженеры разработали специальную коробку передач, которая способна была отвечать за реверс скоростей. Это была неотъемлемая часть, которой обладал трактор Т-16. Для бесперебойной и беспрерывной работы машины был установлен шкив, который приводился в движение от основного вала отбора мощности.

Модификации

После модернизации и доработки ДВСШ-16 трактор Т-16, фото которого представлено ниже, стал более усовершенствованным, с более мощным двигателем. Стоит отметить тот факт, что версия Т-16М, на которой был установлен двухцилиндровый дизельный силовой агрегат, производилась до 1995-го.

После версии "М" появился модернизированный трактор Т-16МГ. Конструкторы его улучшили сразу в нескольких направлениях. Сначала стоит упомянуть о том, что в результате модернизации самоходное шасси стало более надежным и универсальным. Кроме того, были заметно усовершенствованы и доработаны параметры безопасности для водителя. На новом Т-16МГ установлен двухцилиндровый силовой агрегат Д-21А1, который запускался при помощи электрического стартера и имел воздушное охлаждение. Стоит отметить наличие самосвальной платформы для транспортирования различного рода грузов.

Обновление

Уже в 1986-м был создан усовершенствованный трактор Т-16, фото которого удивило всех любителей предыдущей версии. Все потому, что у нового Т-16МГ появилась более совершенная кабина, и после модернизации силовой установки мощность дизельного мотора составила 25 сил. Дополнительно в список усовершенствования вошли работы, связанные с изменениями механики шасси, а именно переделали три вала отбора мощности, при этом один из них мог работать независимо. Повысился уровень КПД, была увеличена надежность. Конструкторы получили весьма универсальный и более надежный трактор Т-16. Погрузчик, который мог устанавливаться на шасси, благодаря модернизированному мотору мог похвастаться большей производительностью.

Ходовая часть и трансмиссия

Ходовое оборудование - это сварная конструкция, которая включает в себя передний и задний брус, две трубы - левую и правую, а также брусья, которые их соединяют. Для простоты установки дополнительного оборудования использована рама со специальными отверстиями. Трансмиссия Т-16 стандартная как для техники такого плана. КПП механическая с 7 передачами. Валы расположены поперечно относительно оси трактора. Сцепление - сухое, фрикционное, однодисковое и постоянно замкнутое.

Колеса у Т-16 разной величины, из-чего трактор получил смещенный центр тяжести на ведущей оси, который обеспечивает оптимальное сцепление с дорожным покрытием. Для выполнения некоторых специфичных задач можно менять ширину колеи как передней, так и задней оси. Это позволит работать, к примеру, в междурядьях, в теплицах или же садовом хозяйстве.

Ремонт

Несмотря на надежность и бесперебойность машины, иногда техническая характеристика трактора Т-16 может не соответствовать заявленной производителем. В таком случае лучше произвести обслуживание вышедших из строя узлов и силовых агрегатов. Запасные элементы можно приобрести непосредственно на заводе, который занимался выпуском Т-16. Даже после снятия модели с производства запасные части не прекратили выпускать. Благодаря популярности Т-16 детали найти не составляет особого труда. Трактор Т-16, фото которого представлены в статье, не останется без должного ремонта и обслуживания.

Где приобрести?

Из-за того, что модель давно не выпускается, приобрести Т-16 в идеальном техническом состоянии иногда очень проблематично. Уже бывшие в использовании можно найти на распродажах и форумах сельхозтехники. Можно найти как в классическом варианте, так и с дополнительным навесным оборудованием. Из-за популярности и великолепных эксплуатационных показателей стоимость Т-16 в среднем на 25-30% больше, чем остальных машин этого же класса, к примеру, таких как Т-25.

fb.ru

Трактор Т-16 - технические характеристики и устройство

В 60-е годы 20-го века на Харьковском Тракторном Заводе выпускался трактор Т-16. Название он носил несколько иное, и звучало оно как тракторное самоходное шасси. Модель пользовалась спросом в сельских хозяйствах и ценилась за свою универсальность и отличные характеристики, поэтому в конечном итоге их было выпущено порядка 600 тыс. штук.

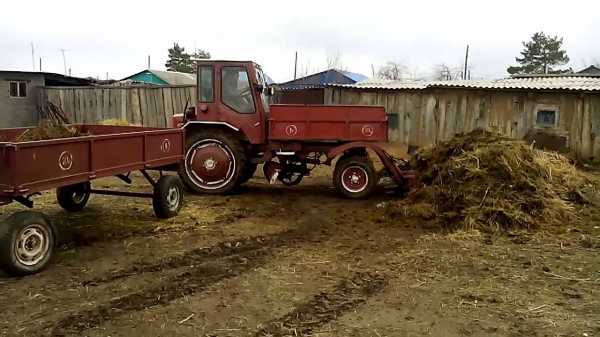

Трактор Т-16 в работе

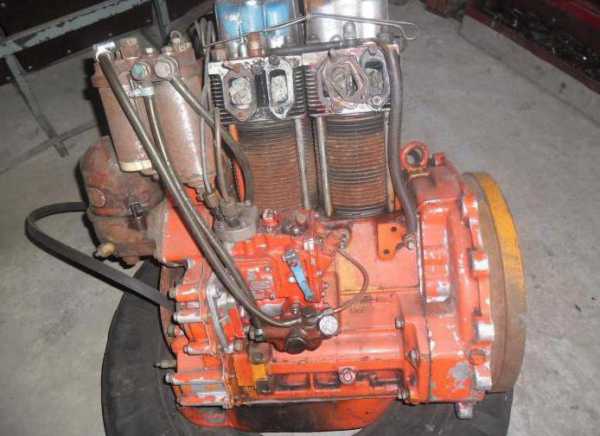

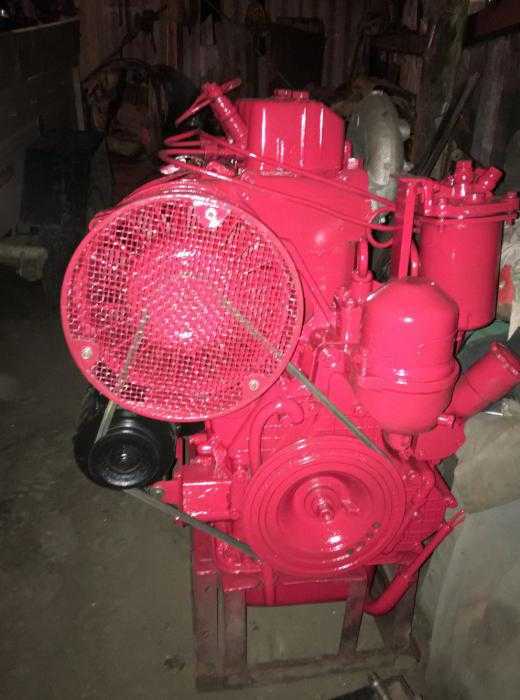

Двигатель трактора Т-16

Основой трактора приводящей его в движения являлся мотор марки Д-16 с мощностью 16 л.с. Но позже он был заменен на модель мощностью 25 л.с. и в результате модель была переименована на Т-16М. Это позволило продлить выпуск модели до 95 года.

Изначально двигатель имел воздушное охлаждение, а его конструкция была двухцилиндровой и четырехтактной. Примечательно, что располагался двигатель не спереди, а сзади. Его запуск осуществляется при помощи электростартера.

На мотор устанавливался шатунный механизм, а также схема газового распределения.

Коробка передач трактора Т-16

Коробка передач, включенная в состав трансмиссии вместе с сухой ленточной тормозной системой, имеет 7-ступенчатую конструкцию, работающую по механическому принципу. С ее помощью скорость движения регулировалась в диапазоне от полутора до 17,5 км/час.

Сцепление Т-16

Муфта сцепления, которая устанавливается на трактор Т-16, однодисковая фрикционного типа.

Модификация трактора Т-16

Расхода топлива трактора Т-16

Трактор работает на дизельном топливе и потребляет его по норме расхода двигателя 272 г/кВт.ч. Особенности конструкции не позволяли использовать трактор в зимнее время года, соответственно расход топлива зависел исключительно от выполненной работы.

Технические характеристики трактора Т-16

Среди характеристик этого сельхоз транспорта стоит выделить его габариты, которые можно было регулировать при помощи изменения ширины колеи. В базовом положении они составляли 3820х2000х2600 мм. Вес конструкции при обозначенных габаритах составлял 1685 кг. Дорожный просвет у трактора Т-16 составляет 560 мм.

Также можно выделить скорость вращения коленвала, которая составляет 1750 об/мин. Тяговый класс техники определяется индексом 0,6.

Видео о тракторе Т-16



selhoztehnik.com

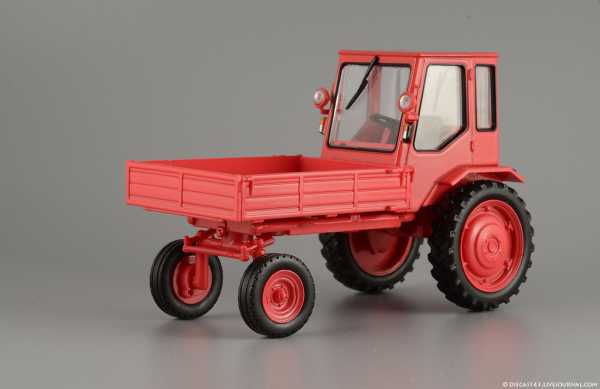

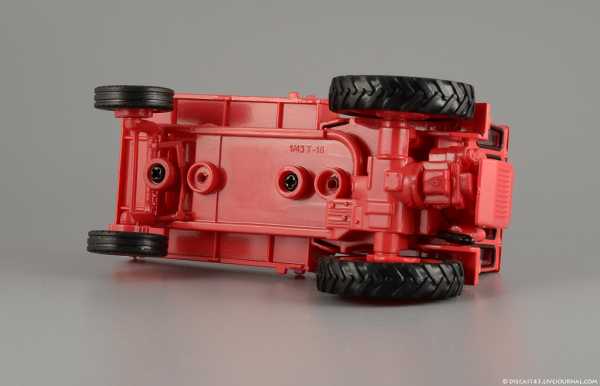

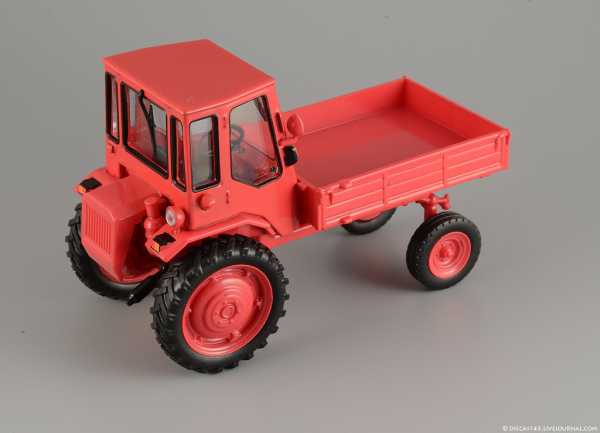

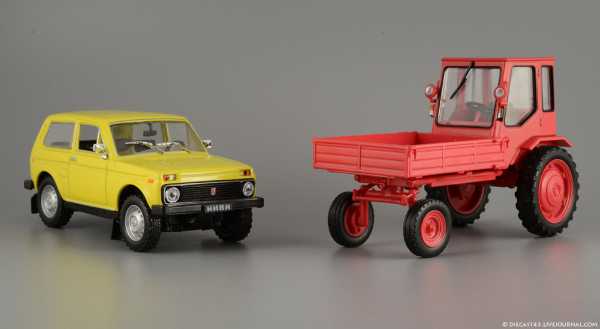

Тракторы. История, люди, машины - выпуск номер 3


Третий выпуск журнальной серии "Тракторы: история, люди, машины" вышел уже давно - "тяни-толкай" Т-16М появился в киосках пару недель назад. Трактор этот выпускался с конца 1960-х до середины 1990-х практически в неизменном виде, а потом сменил имя на СШ-2540 и по-прежнему сходит с конвейера в Харькове. Легендой и музейным экспонатом этот тракторишка (да-да, самодное шасси, конечно) не стал, но на дорогах отчизны их полным-полно и до сих пор - знакомый всем собирателям агрегат вполне заслуживает своего места на полке.

Правда есть одно "но" - при всех допустимых упрощениях, простительных для недорогой модельки трактора, а форма получилась неплохой и недостатки тестового выпуска постарались исправить, но цвет - цвет получился совершенно неудачным. Цифровые камеры приукрашивают действительность и на фотографиях тракторишка смотрится неплохо - но в реальности малиновый оттенок краски убивает всю привлекательность этой модели Т-16М. Неплохая заготовка для тех, кто отважится перекрасить изделие. Остальным - перед покупкой непременно увидеть своими глазами.

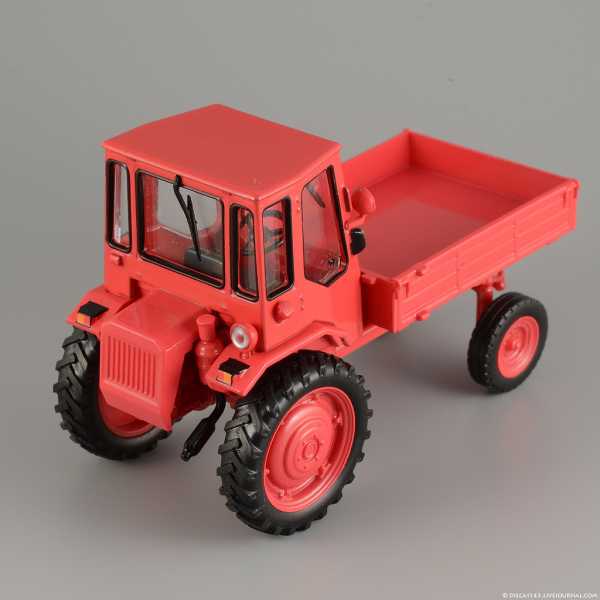

Т-16М:

Модель: 1967 Т-16М
Наименование модели: Т-16

Производитель: PCT по заказу Hachette
Дата выпуска: 6 марта 2015 года
Каталожный номер: отсутствует
Серия: журнальная "Тракторы. История, люди, машины." №3
Тираж: заявленный тираж 140 000 экз.
Краткое мнение: знакомые черты малинового цвета
Субъективная оценка: 7/10

Резервная копия записи находится здесь: http://diecast43.dreamwidth.org/407341.html
Навигатор по журналу

diecast43.livejournal.com

Трактор Т-16: описание модели и ее модификаций

Трактор Т-16 представляет собой самоходное шасси. Технические характеристики машины обеспечивают возможность работать с различным навесным оборудованием. Этот трактор выпускался Харьковским заводом в период с 1961 по 1967 год. Впоследствии техника была модернизирована и поступала на поля страны вплоть до 1996 года, после чего была снята с производства.

Трактор Т-16 является глубокой модернизацией самоходного шасси ДСШ-14. В отличие от одноцилиндрового прототипа, на Т-16 устанавливался двухцилиндровый двигатель. Изменилась система гидравлики и ходовая часть. Эти особенности помогли трактору стать незаменимым при проведении сельскохозяйственных работ.

Машина выполняла функцию лёгкого вездехода. Благодаря компактным габаритам и высокой манёвренности, она неплохо зарекомендовала себя при работе в садах, огородах и полях с небольшой посадочной площадью. Другими словами, на тех работах, которые требуют не мощности, а точности и аккуратности.

С учётом этих особенностей, трактор может выполнять следующие задачи: подготовка почвы к посевной и уборке урожая, перевозка грузов, земляные и разгрузочные работы.

Трактор Т 16

Трактор Т-16 отличается от собратьев задним расположением двигателя. Передняя часть рамы предназначается для навесного оборудования. В базовой комплектации таким оборудованием является транспортировочная платформа.

На Т-16 устанавливался четырёхтактный дизельный двигатель Д-16. Агрегат имел два рабочих цилиндра и воздушную схему охлаждения. Агрегат выдавал мощность в 16 лошадиных сил и запускался при помощи электростартера.

Конструкторы предусмотрели два вала отбора мощности: основной и синхронный. На двигатель устанавливался шатунный механизм, схема газового распределения. Для технического обслуживания силовой установки была смонтирована система распределения смазки.

Схема трансмиссии включает в себя семиступенчатую коробку передач механического типа и сухую ленточную тормозную систему. Переключение рабочих режимов происходит за счёт набора шестерёнок с прямыми зубьями. На технику устанавливается однодисковая фрикционная муфта сцепления.

На трактор устанавливались колёса разного радиуса. На передний мост ставились маленькие колёса, на задний – большие. Колесные пары имели сложную схему креплений, которая позволяла регулировать ширину колеи. Благодаря этой особенности, техника могла использоваться для точных работ, например, прополка сорняков, окучивание грядок, борьбы с вредителями.

Этот узел состоит из двух пневматических цилиндров, за работу которых отвечает гидравлический распределитель. Задача гидрораспределителя заключается в эффективном распределении жидкости, что позволяет защитить всю систему от перегреваний. Распределитель имеет четыре рабочих положения.

Узел управления трактором оборудован гидроусилителем. Такая схема исключает механическое взаимодействие между рулевой колонкой и ведущей осью. Рулевое управление включает в себя карданный вал, радиальный опорный подшипник и систему шарнирного соединения.

Базовая версия Т-16 не предусматривала никаких удобств для водителя. Устанавливалось ничем не защищённое водительское кресло. Такой подход существенно ограничивал возможности техники. В частности, трактор нельзя было использовать при плохих погодных условиях и в зимнее время года.

Производители учли этот недостаток, и последующие модификации сходили с конвейера завода оснащённые цельнометаллическими кабинами каркасного типа.

Навесное оборудование не предусмотрено в базовой комплектации. Его необходимо заказывать отдельно, в зависимости от целевого использования техники. На трактор можно было установить:

  • плуги, сеялки и культиваторы для обработки сельскохозяйственных культур;
  • оборудование для посадки и уборки картофеля;
  • транспортные платформы и полуприцепы;
  • устройства для заготовки кормов.

Трактор Т 16 МГ

Кроме того, универсальная крепёжная система позволяла монтировать бензопилы и дорожные щётки. Это давало трактору возможность эксплуатации на лесозаготовках и уборке городских улиц.

Трактор Т-16, помимо базовой версии, выпускался ещё в двух вариациях: Т-16М и Т-16МГ. Существенных изменений в конструкции не произошло. Модифицированные машины стали оснащаться более мощным, 25-сильным двигателем. Это обеспечило тракторам более высокую подвижность и манёвренность.

Кроме этого, последующие модификации имели следующие отличительные черты:

  1. Т-16М стал комплектоваться каркасной тентовой кабиной. Это создавало некое подобие комфорта для тракториста. Установка нового двигателя обеспечивала машине скорость до 24 км/час.
  2. Т-16МГ сошёл с заводского конвейера уже с цельнометаллической кабиной. Была полностью переработана транспортировочная платформа. В отличие от предыдущих версий, грузовая тележка стала самосвальной. Увеличилась и максимальная скорость трактора, теперь он стал развивать порядка 40 км/час.

Трактор Т 16

Самоходное шасси Т-16, фермеры ласково называют «шассиком». Техника отлично подходит для небольших хозяйств и начинающих фермеров. Трактор прост в эксплуатации, в нём полностью отсутствуют сложносоставные узлы и детали. Это позволяет обслуживать машину и даже проводить капитальный ремонт силами одного тракториста.

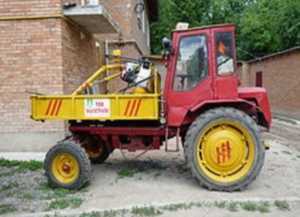

Компактные размеры, малый вес и большая манёвренность, дают трактору возможность разворота даже в условиях ограниченного пространства. Трактор без проблем справляется с самыми сложными работами, для выполнения которых не нужна мощность. Всё-таки Т-16 имеет тяговый класс с индексом 0,6.

Универсальная схема крепления дополнительного оборудования, дают возможность агрегатирования с любыми сельскохозяйственными орудиями.

К недостаткам трактора можно отнести воздушное охлаждение двигателя и отсутствие системы холодного запуска. Если техника эксплуатируется в зимний период, запустить двигатель практически невозможно. Кроме того, схема воздушного охлаждения влечёт за собой частую замену фильтров.

Производители заявляют, что трактор при использовании плуга отлично справляется с пахотными работами. Это далеко не так. Небольшой вес техники и маломощный двигатель, не дают плугу глубоко погружаться в землю. При глубоком вспахивании у машины отрывается от земли передний мост, что может привести к переворачиванию трактора.

Кроме того, при работе на обширных полях трактор неэффективен. Идеальный вариант эксплуатации техники, это теплицы, фруктовые сады и огороды. Благодаря самосваливающей прицепной тележке, трактор неплохо справляется с доставкой удобрений и кормов.

ferma-partner.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
