Картинки ручной лобзик: как он выглядит и как его собрать? Устройство лобзика для выпиливания изделий из древесины. Как правильно им пользоваться?

Пильные полотна для ручного лобзика | Дом

Как выбрать хорошую пилку

Выпиливание ручным лобзиком может быть очень увлекательным занятием, при удобной организации рабочего места и наличии качественных полотен, которые не будут рваться от первого неловкого действия. Чтобы не тратить ценное время, стоит разобраться и прочесть нашу статью о выборе полотен для ручного лобзика по дереву и прочим материалам.

Прежде чем совершать покупку полотна, следует ознакомиться с основной терминологией, которая поможет Вам совершить более удачное приобретение. Ниже, мы рассмотрим самые важные и распространенные особенности пилки, раскрывающие всю суть данного элемента.

Еще одним немаловажным свойством пильного полотна, является развод зубьев. Данный показатель влияет на ход пилки в материале, предотвращая её заклинивание и облегчая процесс распила. Далеко не каждый экземпляр, встречаемый в продаже, обладает подобным свойством, поэтому следует обратить на это внимание заранее.

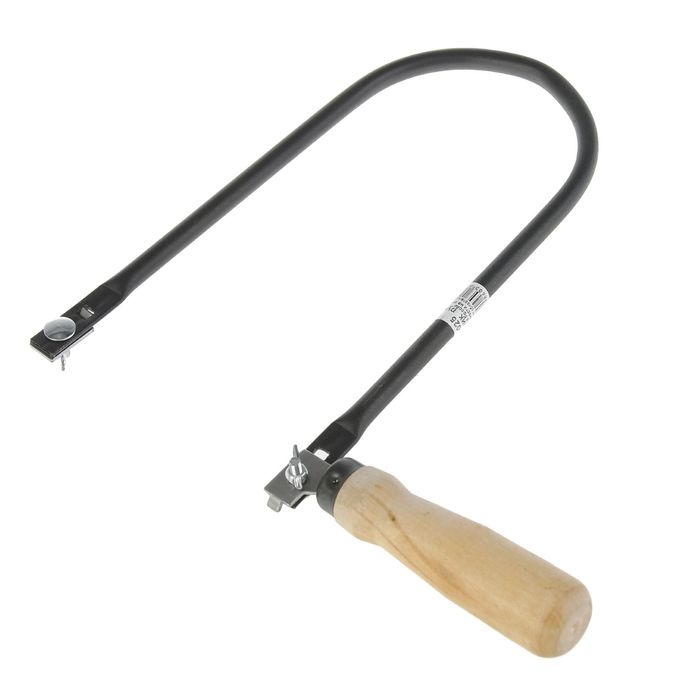

Ручной лобзик – универсальный инструмент для работы по дереву и металлу. Им можно разрезать изделие на части нужного размера, даже на самые тонкие фрагменты – место распила останется ровным и аккуратным. Для материалов с разной плотностью и структурой требуются подходящие лезвия, потому у каждого домашнего мастера должны быть в запасе разнообразные пилки для ручного лобзика.

Полотна для ручных лобзиков по дереву: особенности и общая классификация

Средняя длина полотна у ручных пилок составляет 13 см:

• Для чернового или чистового выпиливания. Они отличаются скоростью реза и качеством результата.
• Плоские и витые пилки.

Какие пилки лучше?

Качество выпиливания напрямую зависит от характеристик полотна. Поэтому лучше всегда выбирать изделия от проверенных брендов. Их продукция изготавливается из качественной углеродистой/инструментальной стали, полотна имеют четко сформированные зубцы с положительным углом заточки; лезвия подвергают закалке для достижения максимальной твердости и увеличения срока службы.

Переплата в этом случае оказывается оправданной инвестицией в удобство работы, высокое качество исполнения проекта и длительный эксплуатационный ресурс лезвия.

Разберемся с основными понятиями

В маркировке пилок для ручного лобзика заложена базовая информация, которая позволяет подобрать полотно, оптимально подходящее для конкретного типа древесины и проекта в целом. Чтобы расшифровать эту маркировку важно познакомиться с ключевыми понятиями.

• Развод зубьев– создается для предотвращения заклинивания пилки в заготовке, что в свою очередь обеспечивает беспроблемное выпиливание (особенно крутых поворотных и кривых линий) и минимизирует образование сколов. Ширина пропила при использовании таких пилок незначительно увеличивается, что следует принимать во внимание при изготовлении проекта.
•

Зубья отличаются шагом и углом наклона. Полотна для ручного инструмента могут отличаться расположением зубцов:

• Стандартные. Изделия с равноудаленными зубьями, используются для грубого распила. Применяются данные пилы для лобзика по дереву при простом срезе.
• Для деликатных работ, требующих высокой аккуратности, подходят варианты с двойными зубьями. Скорость работы низкая, но качество распила высокое. Оставляют небольшое количество опилок и слабо греются.
• Полотна с пропущенным зубом незначительно снижают качество, но увеличивают скорость работы. Практически не перегреваются, отводят опилки и редко застревают. Используются для фигурного и прямого распила.
• Изделия с реверсивным зубом необходимы для распила без образования сколов с нижней стороны. Применяются в ювелирных работах.
• Варианты со спиральным зубом используются для фигурного выпиливания. Дают возможность резко менять направление выпиливания, но сложны в использовании.

Для ручного выпиливания следует выбирать бес штифтовые полотна с плоскими концами. Они подходят для крепления в зажимах лобзика. При создании узоров их можно продевать в тонкие отверстия.

Как вставить пилку в ручной лобзик?

Неверное расположение полотна в местах крепления может осложнить процесс выпиливания. Концы пилки должны зажиматься на 1 или 2 мм перед винтом. Зажимание хвостов с краю или за винтом не обеспечит качественного сцепления. Зубья должны быть направлены в сторону ручки. Процесс сборки выглядит следующим образом:

• Край полотна фиксируется у рукоятки.
• Затем с небольшим усилием сжимаются края дуги, фиксируется противоположный край полотна у другого крепления. На инструмент можно надавить грудью или упереть в край рабочего стола.
• Пилка вставляется в пазы, одновременно другой рукой затягивается барашковое крепление.
• Рекомендуется использовать пассатижи, если из-за размера креплений не удается ручная фиксация.

Для лобзика с трубчатой дугой способ натяжения пильного полотна выглядит иначе. Используется приспособление, являющееся частью столика для выпиливания. Это 2 паза круглой формы на боковой части доски. Лобзик нужно установить в прорези, зажимами затянуть пилку.

Рекомендации по работе с ручным лобзиков

Для обеспечения комфортной работы и безопасности необходимо следовать следующим рекомендациям:

• Нужно обеспечить неподвижность заготовки. Материал плотно фиксируется с помощью тисков.
• В момент распила нельзя давить на заготовку. При сильном давлении пилка сломается, а материал может лопнуть и стать непригодным.
• Недостаточное давление на заготовку отразится на качестве работы. Рекомендуется наращивать давление постепенно от края к краю и разворачивать деталь.
• Необходимо определить направление пилки. При повороте больше 15° существует риск повреждения материала и самой пилки.
• При горизонтальном распиле изделие перекашивается. При необходимости распила вдоль и поперек движения всегда направлены сверху вниз в плавном темпе.
• Если из-за особенностей формы заготовки полотно упирается и застревает в ее краях, необходимо уменьшить нажим и повернуть штифтовые тиски по сторонам.
• При необходимости выпиливания внутри заготовки сначала дрелью просверливается отверстие. Затем в него вставляется полотно, снятое с лобзика. После этого пилка снова крепится к инструменту.
• Чтобы предотвратить выскакивание пилки из зажимов, периодически ее нужно фиксировать поворотом ручки. Важно не переусердствовать, иначе полотно может сломаться. При натяжении должна ощущаться прочность крепления пилки, а ручка — плохо вращаться.
• Для строгания заготовки достаточно легкого напряжения, а для прямого спила устанавливается максимальное напряжение на ручке.

Для аккуратного результата работы и создания сложного рисунка рекомендуется предварительно наносить на заготовку эскиз. Это поможет избежать ошибки, порчи материала и позволит вырезать своими руками красивые и ровные изделия.

С каких пилок посоветуете начать?

Несмотря на пеструю палитру вариантов, золотым стандартом для выпиливания ручным лобзиком являются лезвия длиной 13 см, с разведенными зубьями. Новичкам на первых порах бывает сложно контролировать пилку, которую постоянно уводит в сторону. Не набравшись должного опыта желательно использовать полотна

с разведенными зубьями: они пилят лучше и позволяют лучше контролировать линию реза.Работа пилками с обратным зубом – не самое лучшее решение для новичка. Для того чтобы совладать с этим лезвием нужен определенный опыт. В противном случае заготовка будет подпрыгивать вверх, а само пиление окажется очень медленным.

Что выбрать для тонкой фанеры?

При работе с тонким материалом используют полотна с максимальным количеством зубьев на дюйм, как у нас. Тонкие лезвия с большим значением TPI пилят менее агрессивно, оказывают незначительную нагрузку на хрупкие кромки заготовки и их не уводят лобзик в сторону. Эти характеристики делают их оптимальными для выпиливания мелких деталей и узоров из тонкой фанеры.



Работа с пластиком и полимерами

При необходимости распилить пластиковое изделие, например, укоротить подоконную доску, подрезать лист поликарбоната и в других случаях, лучше отдать предпочтение пилке с мелкими зубчиками.

Она распилит материал ровно, место рассечения останется ровным, а структура материала около места распила не пострадает.



Ручной лобзик по дереву и металлу, виды и классификация полотен, а так же советы в использовании

Для распила заготовок, выпиливания сложных форм и поделок из фанеры используется ручной лобзик. Инструмент позволяет работать и внутри заготовки. Несмотря на низкую производительность данного инструмента, его использование обеспечивает гладкий срез. Другими достоинствами является безопасность и возможность замены полотна.

Виды ручного инструмента

Инструмент состоит из 3 элементов: ручка, рамка и пилка. При выборе лобзика учитывается материал рамки и рукоятки, вес изделия, качество крепления элементов, тип полотна и особенности конструкции.

По дереву

Для комфортной работы по дереву необходимо обращать внимание на следующее:

• Нужно выбрать правильную форму рамки, соответствующую поставленной задаче. Например, может использоваться прямоугольная или остроконечная форма инструмента.
• Лобзик по дереву должен иметь небольшой вес. При кропотливом выпиливании легкий инструмент позволит снизить напряжение и усталость рук. Следует выбирать инструменты с анатомической рукояткой. Такие модели чаще встречаются в ассортименте зарубежных производителей.
• Важную роль играет прочность рамы. Рекомендуется отдавать предпочтение титановым или стальным лобзикам. Полотно из алюминия не обладает высокой прочностью, при контакте с материалом будет менять положение.

 Комфортное использование зависит от исполнения зажимов. При выборе между гайками и барабанчиками лучше сделать предпочтение в пользу последнего варианта. В этом случае для смены полотна не нужно будет использовать гаечные ключи, т.к. данные зажимы легко откручиваются.



По металлу

Ручной инструмент справляется с металлическими элементами до 1 см толщиной. Скорость распила ниже, чем при работе с деревом. Выбирать следует инструмент с полотном из высокопрочного материала. Пилки по металлу изготавливаются из закаленной высокоуглеродистой стали. Наиболее эффективна работа с мелким зубом. Удобный ручной лобзик не ограничивается распилом одной древесины и пластика. При наличии правильных расходников, этот компактный инструмент способен справиться с металлическими элементами, толщиной вплоть до 10 мм. Скорость распила черных, и даже цветных металлов, значительно ниже древесины, что стоит учесть перед работой с большими объемами.





Ювелирный

При выполнении декоративного распила используется ювелирный лобзик, который позволит сделать мелкие линии и изгибы. Он отличается от стандартных моделей своей легкостью и небольшим размером. В данном варианте рамка является раздвижной, имеет зажимное соединение. Такая конструкция обеспечивает сильное натягивание полотен.В ювелирных работах, декоративной резьбе по дереву лобзиком используются тонкие пилки, которые часто рвутся. Благодаря особенностям строения инструмента более длинный обломок вставляется в инструмент для продолжения работы.Для дополнительного резьбового натяжения в некоторых моделях рамка расположена в противоположном от ручки направлении.



Критерии выбора

Металл должен обладать прочностью, с трудом поддаваться сгибанию. Деревянные ручки более надежны, чем пластиковые. Последние могут вылетать из паза, что может стать причиной травмы. Затягивание крепежа должно быть легким, без необходимости применения дополнительных инструментов. Барашки с небольшими ушками усложняют работу, т.к. ухватить их и зафиксировать трудно.

Учитывая все вышеизложенные обозначения и особенности применения определённых пилок в том или ином случае, вы сможете легко сориентироваться и приобрести именно такое полотно, как у нас, которое идеально подходит для выполнения, поставленного перед вами спектра задач. Удачных покупок!

подборка из 50 популярных художественных чертежей, а также где брать схемы и шаблоны для выпиливания

Работа ручным лобзиком весьма кропотливое и трудоемкое занятие, в результате которого получается красивое художественное изделие. Даже обладая художественным талантом, порой бывает трудно изобразить необходимые элементы на листе фанеры или другой заготовке. Гораздо проще использовать готовый шаблон. Специально для вашего удобства мы подобрали рисунки, чертежи и схемы которые подойдут как для начинающих, так и для опытных мастеров.

Содержание

1. Подборка шаблонов и чертежей для резьбы
2. Для начинающих
3. Для детей
4. Популярные образцы для художественного вырезания из фанеры
5. Шаблоны наличников на окна в натуральную величину
6. Православные узоры
7. Чертежи модели «Оса, пчела шмель»
8. Лиса и виноград
9. Животные
10. Картинки цветов
11. Шаблоны цифр
12. Схема салфетницы для вырезания
13. Скачать сборник картинок
14. Где еще можно брать картинки и чертежи для художественной резьбы по дереву и фанере
15. Сейчас читают

Подборка шаблонов и чертежей для резьбы

Чтобы не тратить время мы произвели подробный поиск и подобрали качественные шаблоны, которые будут полезны для приобретения навыков художественного выпиливания ручным лобзиком.

Для начинающих

Начинающим мастерам не стоит изначально браться за изготовление деталей со сложной геометрической формой и множеством узоров. Начать лучше всего с изготовления фигурок животных и новогодних украшений. При их изготовлении можно приобрести навыки художественного выпиливания лобзиком с наружной и внутренней стороны.

Также рекомендуем почитать интересную статью про художественное выпиливание лобзиком.

Ниже представлена подборка трафаретов для начинающих мастеров.

Вверху подставка с изображением ели со звездой, а внизу с колокольчикамиАжурное сердце с подвязкой в виде маленького сердцаНа трафарете сверху находится стилизованное изображение лебедя, на нижнем — колибри в полетеВерхний трафарет изображает бабочку. Нижний — новогодний шар с ушком для подвеса. Внутри находится изображение лебедяПрямоугольный трафарет, внутри которого изображен сидящий на заборе петухСтилизованное изображение совыВлюбленные на сердцеГарцующая лошадь с седломБольшое и маленькое сердце

Для детей

Детям, как наименее опытным столярам необходимо выработать навыки художественного выпиливания и научиться правильно держать лобзик в руке. Поэтому начинать лучше с изготовления простых изделий, в основе которых лежат простые геометрические формы.

Далее представлена подборка из простых, но интересных чертежей для детского творчества.

Кот, сидящий на полкеБольшой и маленький кот с протянутой лапойИгрушка на елку Дед МорозТрафарет объемная елкаНовогодние игрушки: снеговик, олень и леденецБольшой и маленький сидящие котыТрафарет лебедьСоставной трафарет вешалки в виде птицыСидящая мышь

Популярные образцы для художественного вырезания из фанеры

Чтобы приобрести больше навыков и изготовить предмет, который будет не только радовать глаз, но и будет полезен в быту, мы подобрали схемы наиболее популярных изделий.

Шаблоны наличников на окна в натуральную величину

Хотя деревянные наличники редко используются для украшения окон современных домов, они все равно не утратили своей актуальности.

Трафарет бокового наличника цветокТрафарет бокового наличника с растительными узорамиТрафарет бокового наличника цветы, птицы, рыбыТрафарет наличника растительный орнаментСоставной круглый наличникВерхняя накладка на наличникВерхняя и нижняя резные накладки на наличникиТрафарет наличника сосулькаТрафарет наличника узорСоставной наличник со сложным растительным орнаментом

Православные узоры

Для декорирования икон и образов, а также при оформлении церквей широко применяются резные деревянные накладки, выполненные с соблюдением всех православных канонов. Для большего удобства мы подобрали наиболее популярные из них.

Трафарет православный мотивТрафарет православный мотив и голубиТрафарет крест с узорами

Чертежи модели «Оса, пчела шмель»

Кроме привычных плоских изделий, из фанеры при помощи лобзика и достаточного количества свободного времени можно изготовить объемные модели животных и насекомых.

Ниже представлены чертежи для выпиливания сборной модели шмеля.

Шмель. Изображение 1Шмель. Изображение 2Шмель. Изображение 3Шмель. Изображение 4

Лиса и виноград

Одним из наиболее популярных сюжетов для выпиливания является сюжет басни А.И. Крылова «Лисица и виноград». При помощи готового изделия можно декорировать интерьер, кроме того оно может стать отличным украшением любого помещения.

Стойка трафарета лиса и виноградЗабор и подставка трафарета лиса и виноград

Животные

Выпиливание животных требует наличия определенных навыков. Поэтому приступая к изготовлению таких элементов необходимо отработать на практике приемы правильного пиления.

Животные в лесуГолова оленяБегущая лошадь и узорным хвостом и гривойСтилизованное изображение лошадиТрафарет серны и листьяТрафарет олень и елкаГолова тигра

Картинки цветов

Цветочные и растительные орнаменты широко используются для декорирования помещений. Кроме того, отдельные модели цветов, покрытые лаком или морилкой, могут стать неплохим подарком.

Ниже представлены наиболее популярные рабочие схемы цветочного и растительного орнамента.

Трафарет растительный орнаментРоза с листкомТрафарет цветочные узорыТрафарет розы и сердцеТрафарет колос и листикиТрафарет узоры

Шаблоны цифр

Модели цифр являются наиболее простыми в изготовлении и при этом имеют наиболее широкий спектр применения. Для их выпиливания не требуется применения особых навыков, поэтому их рекомендуют как тренировочный материал для приобретения необходимых навыков. Цифры используют при изготовлении адресных табличек с номером дома или квартиры, а так же как элемент декора.

Трафарет цифры

Схема салфетницы для вырезания

Салфетница является не только элементом декора, она помогает более рационально использовать место на кухонном столе. Ее изготовление не займет много времени, а полученный результат всегда будет радовать вас и ваших гостей.

Трафарет составная салфетницаТрафарет сборная салфетница балеринаТрафарет салфетница резнаяСалфетница с лебедямиФигурная салфетница

Скачать сборник картинок

Также предлагаем вам подборку интересных рисунков и чертежей для художественной резьбы в одном файле, скачать можно по ссылке ниже.

Скачать сборник

Где еще можно брать картинки и чертежи для художественной резьбы по дереву и фанере

Покопавшись в интернете, каждый может найти понравившиеся ему схемы для художественного выпиливания. К сожалению, не на всех сайтах представлены подробные рисунки. Некоторые из них предоставляют информацию на платной основе, другие выдают чертежи плохого качества.

Оптимальное качество и ассортимент схем представлен на следующих сайтах:

• lobzik.info — В каталоге сайта представлен широкий выбор рабочих чертежей для художественного выпиливания. Более простые схемы можно загрузить бесплатно, тогда как за сложные профессиональные придется заплатить;
• mir-izdeliy. at.ua — На данном ресурсе можно бесплатно загрузить самые различные рабочие чертежи для выпиливания. Кроме простых изделий, в каталоге сайта можно найти схемы изготовления сложных подвижных механических изделий;

Несмотря на кажущуюся сложность, художественное выпиливание лобзиком является весьма увлекательным процессом, результат которого сохранится на долгое время. Надеемся, что представленные схемы будут полезны и помогут вам изготовить самые разнообразные поделки.
