Карьерные экскаваторы гидравлические – Гидравлический экскаватор, карьерные гидравлические экскаваторы

Карьерные гидравлические экскаваторы HITACHI - Журнал Горная промышленность

О.П.Иванов, Генеральный директор ООО «Техстройконтракт»

В текущем году на страницах нашего журнала публикуется серия статей, посвященных продукции корпорации HITACHI Construction Machinery Co., Ltd., реализуемой на российском рынке горного оборудования ее официальным дилером - компанией ООО «Техстройконтракт».

В №1*2005 была опубликована статья о карьерных автосамосвалах, в настоящем номере мы предлагаем статью о гидравлических экскаваторах карьерного типа.

Производство гидравлических гусеничных экскаваторов HITACHI сосредоточено в Японии г. Fukaya, Bunkyo-ku, Koraku Kosumigaura Works (ZAXIS), на мощностях специ" ализированного подразделения HITACHI Construction Machinery Co., Ltd. Полный линейный ряд экскаваторов включает строительные и карьерные машины.

За 30-летний период корпорация HITACHI поставила на рынки горнодобывающих стран мира более 4000 карьерных экскаваторов всех моделей и модификаций. Среднегодовые продажи экскаваторов достигли 250 машин, что определяет 34% мирового потребления.

Современный типоразмерный ряд гидравлических карьерных экскаваторов HITACHI представлен сериями ZX и EX и включает 8 моделей. Все модели выпускаются с рабочим оборудованием типа прямая и обратная лопата (табл. 1 и 2).

Гидравлические экскаваторы карьерного типа HITACHI предназначены для разработки и погрузки в транспортные средства

как взорванных горных пород, так и пород вскрыши и полезных ископаемых, экскавируемых непосредственно из массива.

Карьерные экскаваторы HITACHI отличаются высокой эксплуатационной надежностью, обеспечивают высокую производительность и экологическую безопасность при выполнении выемочно-погрузочных работ.

Экологичность применения экскаваторов HITACHI обусловлена минимальными и низкотоксичными выхлопами дизельных двигателей, безопасными для окружающей среды и отвечающими жестким нормам, установленным Агентством по охране окружающей среды СЩА. Кроме того, в конструкциях механизмов, использующих ГСМ и СОЖ обеспечены надежные меры по недопущению утечек этих жидкостей в окружающую среду.

Достижимые параметры забоев экскаваторов с рабочим оборудованием типа прямая и обратная лопата иллюстрируют диаграммы на рис.1 и данные табл. 1 и 2.

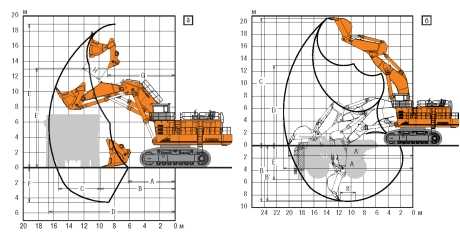

Рис. 1 Параметры рабочей зоны экскаваторов HITACHI EX 5500 с оборудованием прямая (а) и обратная (б) лопаты

Целый ряд современных конструктивных решений обеспечил значительные преимущества использования в карьерах гидравлических экскаваторов HITACHI по сравнению с канатными мех-лопатами с традиционным рабочим оборудованием, а также с аналогами других фирм мира.

Применение высокопрочных сталей в ответственных механизмах и низколегированных сталей в основных металлоконструкциях экскаватора обеспечивает его надежную работу при больших динамических нагрузках, в условиях температуры окружающей среды от -50° до +40°С. Жесткая по конструкции D-образ-ная рама защищает поворотную платформу от деформаций при передвижении экскаватора и выполнении операций черпания.

Ход

mining-media.ru

Карьерные гидравлические экскаваторы HITACHI - Журнал Горная промышленность

О.П.Иванов, Генеральный директор ООО «Техстройконтракт»

В текущем году на страницах нашего журнала публикуется серия статей, посвященных продукции корпорации

HITACHI Construction Machinery Co., Ltd., реализуемой на российском рынке горного оборудования ее официальным дилером - компанией ООО «Техстройконтракт».

В №1*2005 была опубликована статья о карьерных автосамосвалах, в настоящем номере мы предлагаем статью о гидравлических экскаваторах карьерного типа.

Производство гидравлических гусеничных экскаваторов HITACHI сосредоточено в Японии г. Fukaya, Bunkyo-ku, Koraku Kosumigaura Works (ZAXIS), на мощностях специ" ализированного подразделения HITACHI Construction Machinery Co., Ltd. Полный линейный ряд экскаваторов включает строительные и карьерные машины.

За 30-летний период корпорация HITACHI поставила на рынки горнодобывающих стран мира более 4000 карьерных экскаваторов всех моделей и модификаций. Среднегодовые продажи экскаваторов достигли 250 машин, что определяет 34% мирового потребления.

Современный типоразмерный ряд гидравлических карьерных экскаваторов HITACHI представлен сериями ZX и EX и включает 8 моделей. Все модели выпускаются с рабочим оборудованием типа прямая и обратная лопата (табл. 1 и 2).

Гидравлические экскаваторы карьерного типа HITACHI предназначены для разработки и погрузки в транспортные средства

как взорванных горных пород, так и пород вскрыши и полезных ископаемых, экскавируемых непосредственно из массива.

Карьерные экскаваторы HITACHI отличаются высокой эксплуатационной надежностью, обеспечивают высокую производительность и экологическую безопасность при выполнении выемочно-погрузочных работ.

Экологичность применения экскаваторов HITACHI обусловлена минимальными и низкотоксичными выхлопами дизельных двигателей, безопасными для окружающей среды и отвечающими жестким нормам, установленным Агентством по охране окружающей среды СЩА. Кроме того, в конструкциях механизмов, использующих ГСМ и СОЖ обеспечены надежные меры по недопущению утечек этих жидкостей в окружающую среду.

Достижимые параметры забоев экскаваторов с рабочим оборудованием типа прямая и обратная лопата иллюстрируют диаграммы на рис.1 и данные табл. 1 и 2.

Рис. 1 Параметры рабочей зоны экскаваторов HITACHI EX 5500 с оборудованием прямая (а) и обратная (б) лопаты

Целый ряд современных конструктивных решений обеспечил значительные преимущества использования в карьерах гидравлических экскаваторов HITACHI по сравнению с канатными мех-лопатами с традиционным рабочим оборудованием, а также с аналогами других фирм мира.

Применение высокопрочных сталей в ответственных механизмах и низколегированных сталей в основных металлоконструкциях экскаватора обеспечивает его надежную работу при больших динамических нагрузках, в условиях температуры окружающей среды от -50° до +40°С. Жесткая по конструкции D-образ-ная рама защищает поворотную платформу от деформаций при передвижении экскав

mining-media.ru

Карьерные гидравлические экскаваторы HITACHI - Журнал Горная промышленность

О.П.Иванов, Генеральный директор ООО «Техстройконтракт»

В текущем году на страницах нашего журнала публикуется серия статей, посвященных продукции корпорации HITACHI Construction Machinery Co., Ltd., реализуемой на российском рынке горного оборудования ее официальным дилером - компанией ООО «Техстройконтракт».

В №1*2005 была опубликована статья о карьерных автосамосвалах, в настоящем номере мы предлагаем статью о гидравлических экскаваторах карьерного типа.

Производство гидравлических гусеничных экскаваторов HITACHI сосредоточено в Японии г. Fukaya, Bunkyo-ku, Koraku Kosumigaura Works (ZAXIS), на мощностях специ" ализированного подразделения HITACHI Construction Machinery Co., Ltd. Полный линейный ряд экскаваторов включает строительные и карьерные машины.

За 30-летний период корпорация HITACHI поставила на рынки горнодобывающих стран мира более 4000 карьерных экскаваторов всех моделей и модификаций. Среднегодовые продажи экскаваторов достигли 250 машин, что определяет 34% мирового потребления.

Современный типоразмерный ряд гидравлических карьерных экскаваторов HITACHI представлен сериями ZX и EX и включает 8 моделей. Все модели выпускаются с рабочим оборудованием типа прямая и обратная лопата (табл. 1 и 2).

Гидравлические экскаваторы карьерного типа HITACHI предназначены для разработки и погрузки в транспортные средства

как взорванных горных пород, так и пород вскрыши и полезных ископаемых, экскавируемых непосредственно из массива.

Карьерные экскаваторы HITACHI отличаются высокой эксплуатационной надежностью, обеспечивают высокую производительность и экологическую безопасность при выполнении выемочно-погрузочных работ.

Экологичность применения экскаваторов HITACHI обусловлена минимальными и низкотоксичными выхлопами дизельных двигателей, безопасными для окружающей среды и отвечающими жестким нормам, установленным Агентством по охране окружающей среды СЩА. Кроме того, в конструкциях механизмов, использующих ГСМ и СОЖ обеспечены надежные меры по недопущению утечек этих жидкостей в окружающую среду.

Достижимые параметры забоев экскаваторов с рабочим оборудованием типа прямая и обратная лопата иллюстрируют диаграммы на рис.1 и данные табл. 1 и 2.

Рис. 1 Параметры рабочей зоны экскаваторов HITACHI EX 5500 с оборудованием прямая (а) и обратная (б) лопаты

Целый ряд современных конструктивных решений обеспечил значительные преимущества использования в карьерах гидравлических экскаваторов HITACHI по сравнению с канатными мех-лопатами с традиционным рабочим оборудованием, а также с аналогами других фирм мира.

Применение высокопрочных сталей в ответственных механизмах и низколегированных сталей в основных металлоконструкциях экскаватора обеспечивает его над

mining-media.ru

Карьерные гидравлические экскаваторы HITACHI - Журнал Горная промышленность

О.П.Иванов, Генеральный директор ООО «Техстройконтракт»

В текущем году на страницах нашего журнала публикуется серия статей, посвященных продукции корпорации HITACHI Construction Machinery Co., Ltd., реализуемой на российском рынке горного оборудования ее официальным дилером - компанией ООО «Техстройконтракт».

В №1*2005 была опубликована статья о карьерных автосамосвалах, в настоящем номере мы предлагаем статью о гидравлических экскаваторах карьерного типа.

Производство гидравлических гусеничных экскаваторов HITACHI сосредоточено в Японии г. Fukaya, Bunkyo-ku, Koraku Kosumigaura Works (ZAXIS), на мощностях специ" ализированного подразделения HITACHI Construction Machinery Co., Ltd. Полный линейный ряд экскаваторов включает строительные и карьерные машины.

За 30-летний период корпорация HITACHI поставила на рынки горнодобывающих стран мира более 4000 карьерных экскаваторов всех моделей и модификаций. Среднегодовые продажи экскаваторов достигли 250 машин, что определяет 34% мирового потребления.

Современный типоразмерный ряд гидравлических карьерных экскаваторов HITACHI представлен сериями ZX и EX и включает 8 моделей. Все модели выпускаются с рабочим оборудованием типа прямая и обратная лопата (табл. 1 и 2).

Гидравлические экскаваторы карьерного типа HITACHI предназначены для разработки и погрузки в транспортные средства

как взорванных горных пород, так и пород вскрыши и полезных ископаемых, экскавируемых непосредственно из массива.

Карьерные экскаваторы HITACHI отличаются высокой эксплуатационной надежностью, обеспечивают высокую производительность и экологическую безопасность при выполнении выемочно-погрузочных работ.

Экологичность применения экскаваторов HITACHI обусловлена минимальными и низкотоксичными выхлопами дизельных двигателей, безопасными для окружающей среды и отвечающими жестким нормам, установленным Агентством по охране окружающей среды СЩА. Кроме того, в конструкциях механизмов, использующих ГСМ и СОЖ обеспечены надежные меры по недопущению утечек этих жидкостей в окружающую среду.

Достижимые параметры забоев экскаваторов с рабочим оборудованием типа прямая и обратная лопата иллюстрируют диаграммы на рис.1 и данные табл. 1 и 2.

Рис. 1 Параметры рабочей зоны экскаваторов HITACHI EX 5500 с оборудованием прямая (а) и обратная (б) лопаты

Целый ряд современных конструктивных решений обеспечил значительные преимущества использования в карьерах гидравлических экскаваторов HITACHI по сравнению с канатными мех-лопатами с традиционным рабочим оборудованием, а также с аналогами других фирм мира.

Применение высокопрочных сталей в ответственных механизмах и низколегированных сталей в основных металлоконструкциях экскаватора обеспечивает его надежную работу при больших динамических нагрузка

mining-media.ru

Гидравлические карьерные экскаваторы BUCYRUS

Среди множества типов землеройных машин особое место занимают карьерные экскаваторы. Такие машины работают с огромными объемами грунтов при разработке карьеров по добыче полезных ископаемых. Эти самоходные гусеничные горнодобывающие машины могут вынимать породу из ее массива или зачерпывать из навала с последующей погрузкой на транспорт. Среди несколько их типов все более популярными становятся гидравлические карьерные экскаваторы марки Bucyrus.

Bucyrus – один из старейших производителей карьерных экскаваторов. Машины этой американской марки прорывали Панамский канал, добывают полезные ископаемые в крупнейших карьерах по всему миру. Это одна из немногих компаний, производящих технику для карьеров. Сам факт такого производства служит отличительной чертой одного из мировых лидеров машиностроения. Закономерно, что сегодня Bucyrus International Inc. входит в структуру одного из гигантов тяжелого машиностроения Caterpillar Inc.

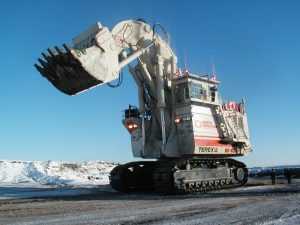

Bucyrus Rh500

Напряженный многолетний труд тысяч специалистов высочайшей квалификации привел к тому, что многие из покупателей карьерных экскаваторов Bucyrus отдают предпочтение этим машинам. Прежде всего, потому, что они:

  • надежны в эксплуатации и просты в обслуживании
  • обладают высокой производительностью
  • требуют относительно небольших эксплуатационных затрат
  • отличаются высокой технологичностью
  • экономно расходуют топливо.

Bucyrus одним из первых стал сокращать применение механического канатного привода в пользу гидравлического в одноковшовых карьерных экскаваторах. Система гидропривода на карьерных экскаваторах постоянно совершенствуется. В результате силовые агрегаты и устройства обеспечивают безотказную работу экскаваторов. Здесь сумели добиться того, что каждый их механизм стал законченным технологическим узлом. Такой подход позволяет минимизировать поломки и обеспечить бесперебойную работу техники.

Возможности экскаватор Bucyrus в карьере

Такой экскаватор копает породу одним ковшом. Благодаря гусеничному ходу он может передвигаться по карьерным уступам. Выбранную породу он грузит на транспорт для дальнейшей перевозки. Его производительность, быстрота загрузки транспорта обеспечивается объемом ковша, который составляет десятки кубических метров. Стрела длиною до 55 м позволяет осуществлять копание на высоте до 20,7 метров и в радиусе 24,4 м. Разгружать ковш в позициях прямой или обратной лопаты экскаватор может на высоте 24 метров.

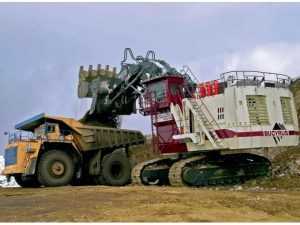

Bucyrus RH 40-E
Bucyrus RH 120-E

Эти параметры дополняются такими основными характеристиками карьерных гидравлических экскаваторов Bucyrus:

МодельМаксимальная масса (тонн)Мощность силовой установки (кВт/л.с.)Емкость ковша (м3)

(прямая лопата)

Емкость ковша (м3)

(обратная лопата)

Bucyrus RH 340-B5682240 / 304534,034,0
Bucyrus RH 2005371880/255626,028,0
Bucyrus RH 170-B3941516/255620,020,0
Bucyrus RH 120-E2871044/141916,017,0
Bucyrus RH 90-C172806/109510,010,0
Bucyrus RH 40-E105522/7097,07,0

По своим характеристикам лидером в линейке гидравлических карьерных экскаваторов этой марки самым большим является работающий в режиме прямой лопаты Bucyrus RH 400. Его масса составляет 1000 тонн, объем ковша 45 кубометров, мощность двигательной установки 3280 кВт (4459 л.с.).

У этих экскаваторов, несмотря на огромную массу, небольшое давление на грунт и хорошая проходимость. Они могут работать на не очень прочных грунтах. Ввиду небольшой скорости к отдаленным местам работы их доставляют в частично разобранном виде специальным тягачом с прицепом.

Конструкция экскаваторов Bucyrus

Гидравлические карьерные экскаваторы Bucyrus имеют такие основные элементы:

  • собственное специальное шасси с гусеничным движетелем
  • сварная несущая рама, на которой монтируется поворотная платформа
  • рукоять и стрела с ковшом, установленные на платформе
  • один или два дизельных двигателя
  • кузов с кабиной машиниста.

Машина изготавливается из стали самого высокого качества, способной выдерживать максимальные механические и температурные нагрузки. Рамы гусениц приварены к несущей раме. Все несущие и вращающиеся детали ходовой системы работают в смазке и защищены уплотнителями. Гусеницы натягиваются гидравлическим механизмом. Их износостойкие башмаки изготовлены из специального закаленного сплава. Основным рабочим оборудованием для копания в карьере является прямая лопата.

Ее ковш подвижно крепится к рукояти, которая закрепляется на стреле шарниром. Опрокидывание ковша осуществляется при помощи гидроцилиндра. Также с помощью шарнира стрела устанавливается на поворотной платформе. Использование прямой лопаты с минимальным количеством операций в цикле дает максимальную производительность. Ковш имеет специальное тормозящее устройство. Оно не допускает удары днища ковша о рукоять или корпус экскаватора, препятствуя раскачиванию. Это уменьшает нагрузку на стрелу.

Для создания машинисту экскаватора комфортных условий труда просторная эргономичная кабина машины оснащается современными климатическими установками. Они позволяют человеку выполнять свою работу вне зависимости от времени года и погоды.

Работа гидравлики

В гидравлическом карьерном экскаваторе Bucyrus рабочее оборудование функционирует благодаря усилиям создаваемыми гидродвигателями и гидроцилиндрами. После запуска дизельного мотора машины начинает вращаться гидронасос. Он создает в напорной магистрали гидросистемы давление рабочей жидкости. Она распределяется по гидроагрегатам через гидрораспределители в полости гидроцилиндров. Это заставляет двигаться рабочее оборудование. Когда полости гидроцилиндров заперты, оно фиксируется. Для согласования параметров силовой установки и рабочего оборудования на экскаваторе применяются гидравлические передачи, гидротрансформаторы.

Видео: Карьерный экскаватор Rh220 в работе


По мнению экспертов, в ближайшем будущем будет происходить замещение в карьерах гидравлическими экскаваторами тех устаревших машин, которые работают на механическом приводе.

stroyteh.pro

Методика оперативной оценки карьерных гидравлических экскаваторов

Анализ зарубежного опыта открытых работ последних двух десятилетий показывает, что наибольшим спросом на погрузочных работах на карьерах небольшой и средней мощности пользуются гидравлические экскаваторы. Только на крупных карьерах при разработке мягких пород применяются, как правило, канатные мехлопаты.

Если первые гидравлические экскаваторы, созданные специально для работы на карьерах, были изготовлены лишь вначале 70-х годов, т.е. на 10 лет позже фронтальных погрузчиков и на несколько десятилетий позже канатных мехлопат, то уже с середины 80-х годов их производство является ведущим направлением в индустрии карьерного выемочно-погрузочного оборудования у большинства зарубежных машиностроительных фирм.

В настоящее время основными зарубежными изготовителями карьерных гидравлических экскаваторов являются немецкие фирмы Liebherr, Mannesmann Demag, Orenstein und Koppel (O&K), японские Hitachi, Komatsu, американские Harnischfeger (P&H) и Caterpillar.  Еще две японские фирмы — Mitsubishi и Kobelco — выпускают по два типоразмера. В мире в среднем ежегодно продается около 140 мехлопат массой более 150 т, из которых 100-110 экскаваторов являются гидравлическими, а доля гидравлических мехлопат с ковшами вместимостью 8-16 м3 в мировом производстве одноковшовых экскаваторов составляет 90%. В ближайшей перспективе прогнозируется сохранение этой тенденции при общем повышении спроса на горное оборудование в основном за счет  увеличения поставок в африканские и южноамериканские страны.

Парк выемочно-погрузочного оборудования горнодобывающих предприятий стран СНГ составляют в основном канатные мехлопаты российских заводов, на которых до сих пор, несмотря на общую тенденцию в мире, серийно карьерные гидравлические экскаваторы не выпускаются. Попытки в конце 70-х годов завода Уралмаш создать отечественнные карьерные гидравлические экскаваторы оказались неудачными.

Вместе с тем, необходимость замены физически и морально устаревшего парка карьерных экскаваторов, а также освоение новых месторождений, ставит перед руководителями горнодобывающих предприятий задачу выбора из всего многообразия предлагаемых на рынке гидравлических экскаваторов модели, наилучшим образом соответствующей условиям разработки конкретного карьера.

Обычно сравнение технологического оборудования производится на основе количественной оценки технических характеристик машин. На этом принципе базировалась, в частности, методика, использовавшаяся при государственной аттестации строительных  машин в бывшем СССР. Несмотря на естественность и простоту подобная оценка имеет в действительности малую значимость, тем более, что в каждой типоразмерной группе однотипное погрузочное оборудование характеризуется приблизительно одинаковым техническим уровнем. Наибольший интерес при сравнительном анализе представляют эк

mining-media.ru

Развитие карьерных гидравлических экскаваторов АО «Уралмаш»

В 1977 г. был выпущен первый опытный образец гидравлического экскаватора завода «Уралмаш» с ковшом вместимостью 12 м3. В то время машины подобного класса зарубежных фирм находились в стадии разработки. Экспериментальные исследования и промышленная эксплуатация экскаватора проводились на разрезе «Кедровский» ПО «Кемеровоуголь». Испытания показали его бесспорные технологические преимущества перед канатными мехлопатами, которые особенно проявились при обрушении взорванной горной массы в забое и при селективной выемке полезных ископаемых.

Во время эксплуатации обнаружился ряд конструктивных недостатков (ковш совкового типа, недостаточная опорная база и т.д.), которые были учтены при изготовлении в 1984 г. сразу двух опытных образцов ЭГ-12А и ЭГ-20 с вместимостью ковшей соответственно 12 и 20 м3. Обе машины испытывались и эксплуатировались также на разрезе «Кедровский». В целом, испытания подтвердили прогрессивные технологические качества карьерных гидравлических экскаваторов. Правда, следует отметить, что в процессе эксплуатации обнаружился ряд трудностей, которые характерны при создании машин нового типа.

Но основной причиной того, что разрез «Кедровский» прекратил эксплуатацию экскаваторов, а завод не вышел на серийный или, хотя бы повторяемый выпуск машин, явилось отсутствие валютных средств на закупку импортного оборудования и запасных частей – рукавов высокого давления, насосов, гидромоторов, опорно-поворотных устройств.

Помимо отечественных, начиная с 1979 г., на карьерах комбината «Ураласбест» испытывались гидравлические экскаваторы 1000 СК французской фирмы POCLAIN с ковшом вместимостью 8.3 м3 и RH-75 немецкой фирмы ORENSTEIN&KOPPEL  с ковшом 8.1 м3. Испытания зарубежных машин еще раз подтвердили технологические преимущества гидравлических экскаваторов перед канатными.

В то же время выяснилось, что отечественная концепция карьерного гидравлического экскаваторостроения, ориентированная на создание машин с комбинированным (электрогидравлическим) приводом главных механизмов, просторной кабиной машиниста и кузовом, закрывающим механизмы на поворотной платформе, имеет значительные преимущества перед зарубежными фирмами, в конструкциях которых прослеживается влияние традиций универсальных строительных экскаваторов.

Электрический привод ходового и поворотного механизмов рабочего оборудования почти в два раза снижает удельную энергоемкость процесса экскавации по сравнению с испытанными зарубежными образцами. Кроме того, система электроснабжения парка оборудования разрезов и к

mining-media.ru
