Карбида вольфрама – Мастер Поздняков — О стали с содержанием карбида вольфрамаВсе охотники, пользующиеся ножами из такой стали сходятся во

Содержание

Сплав карбида вольфрама | Техника и человек

Карбиды – класс неорганических соединений химических элементов с углеродом.  И, хотя самым распространённым из карбидов является цементит – основная структурная составляющая любой стали, наибольшее  практическое применение получили всё же карбиды тугоплавких металлов – тантала, титана, и особенно вольфрама.

Состав карбидов вольфрама

Карбиды металлов считаются одними из наиболее тугоплавких веществ, причём с увеличением порядкового веса этот показатель возрастает. В частности, именно сочетание карбида вольфрама с кобальтом в различных процентных соотношениях образует целый класс инструментальных материалов особо высокой прочности и износостойкости – твёрдых сплавов.

Дело в том, что углерод образует с вольфрамом два разных химических соединения – монокарбид вольфрама WC и полукарбид вольфрама W2C. Первый из них менее устойчив и твёрд, однако, обладая способностью образовывать кристаллы в расплаве вольфрама, уже с 1923 г. применяется как составляющая часть разнообразных минералокерамических композиций. В противоположность монокарбиду вольфрама его двоюродный «брат»

полукарбид вольфрама имеет значительно большую температурную стойкость, а также может легко внедряться в твёрдые растворы  WC с другими металлами – железом, кобальтом и др. Кроме того, полукарбид вольфрама имеет чрезвычайно высокую износостойкость. Таким образом, в технике находят применение оба вида карбидов.

Физико-механические характеристики карбидов вольфрама определяются степенью их дисперсности, химической чистотой, а также способом получения, который, в свою очередь, зависит от области будущего применения.

В частности, основные свойства 98% -ного карбида вольфрама  следующие:

  1. Предел прочности на изгиб, МПа, не ниже – 1000.
  2. Предел прочности на сжатие, МПа, не ниже – 9500.
  3. Модуль упругости, ГПа – 69.
  4. Ударная вязкость, кГм\см2 – 1,2…1.3.
  5. Твёрдость по Роквеллу, HRA, не ниже — 90.
  6. Плотность, г/см2 – 15,0…15,5.
  7. Эрозионная стойкость, 10-6 моль – 0,3…0,8.

Таким образом, в сравнении с наиболее прочными сталями карбид вольфрама обладает значительно более высокими прочностными показателями, но, с другой стороны, он и более хрупок, а также отличается пониженной обрабатываемостью.

Поэтому в чистом виде рассматриваемые соединения не используются, а являются основной составляющей частью твёрдых сплавов. Наиболее часто используются твёрдые сплавы, в состав которых, кроме карбида вольфрама, входит кобальт. Получили применение и более сложные сочетания, с карбидами титана и тантала.   Тем не менее, составляющая карбида вольфрама во всех этих случаях остаётся преобладающей: от 98 до 70%.

Область применения

Твёрдые сплавы как основной вид использования карбидов вольфрама.

Специфическая область применения карбида вольфрама в составе твёрдых сплавов – наплавка слоя повышенной износостойкости на детали, испытывающие при своей эксплуатации повышенные нагрузки от сил трения. Это имеет особое значение для  бурового, режущего и штампового инструмента. Стойкость такого инструмента заметно увеличивается вследствие того, что карбид вольфрама, как твёрдая составляющая в менее прочной металлической матрице, способствует формированию микроструктуры с благоприятным сочетанием прочности и пластичности.

Объясняется это следующим. Карбидная фаза сглаживает перепады в механических характеристиках изготовленной детали. Применительно к инструментальным материалам это означает, что при обработке сравнительно мягких материалов снижается уровень возникающих в инструменте напряжений

, в то время как при обработке более хрупких изделий обеспечивается надёжное предохранение поверхностной кромки инструмента от абразивного воздействия откалывающихся микрочастиц. Данная особенность сохраняется, независимо от температуры на контакте, поскольку карбид вольфрама образован двумя высокотемпературными составляющими – тугоплавким вольфрамом и самым тугоплавким из неметаллов – углеродом.

Твердые сплавы вольфрамокобальтовой группы характеризуются следующими особенностями:

  • Практически нулевыми значениями допустимого напряжения на срез, поэтому их нельзя применять в условиях значительных сдвиговых деформаций;
  • Резкой зависимостью исходных показателей от процентного содержания кобальта;
  • Низкой обрабатываемостью, в связи с чем на практике используются предварительно спечённые или пластифицированные исходные заготовки. Окончательная размерная доводка таких изделий проводится при помощи высокоэнергетических технологий: электродуговой, электроискровой, ультразвуковой  или анодно-механической обработкой.

Свойства карбидов вольфрама

При высоких значениях температуры плавления, термостойкость карбидов вольфрама – достаточно низкая. Объясняется такое противоречие просто:  кристаллическая структура и WC, и  W2С – весьма жёсткая, поэтому термическое расширение практически отсутствует. С другой стороны карбид вольфрама обладает значительной теплопроводностью, причём для WC этот параметр с повышением температуры возрастает вдвое интенсивнее, чем у W2С.

Оптимальным диапазоном температур эксплуатации деталей, изготовленных из карбидов вольфрама, считается 200…3000С. С увеличением процентного содержания кобальта в твёрдых сплавах (до 20…25%) допустимые температуры эксплуатации возрастают до 700…8000С, превышая температуростойкость всех известных марок сталей (за исключением жаропрочных).

Карбиды вольфрама – соединения с хорошей электропроводностью, причём для WC этот показатель выше, чем у W2C, практически в 4 раза. Удельное электросопротивление карбидов вольфрама растёт при повышении температуры. Пропорционально этому, кстати, падают показатели упругости. Именно поэтому карбиды вольфрама хорошо обрабатываются электрофизическими методами: локальное введение  высококонцентрированного источника тепла (дуга, искра, электрический импульс)  повышает температуру в зоне обработки и способствует размерному разрушению структуры рассматриваемых соединений.

С точки зрения практического применения для карбидов вольфрама большее значение имеют их механические показатели – твёрдость и хрупкость. Получаемая в итоге микротвёрдость зависит в основном от температуры

, при которой в вольфрамовом порошке формируются карбиды  (менее — от степени их пористости). При повышении температуры дефекты в зёрнах залечиваются, поскольку возрастает подвижность атомов вольфрама и углерода. Поэтому конечная микротвёрдость соединений возрастает.  При этом анизотропия свойств выражается значительно меньше, чем аналогичный показатель для металлов. Это упрощает предварительное ориентирование заготовки перед её обработкой.

Упругость карбидов вольфрама – максимальная для своего класса соединений тугоплавких металлов с углеродом, причём она возрастает с увеличением пористости. Это обстоятельство важно для изделий  (в химсоставе которых присутствуют карбиды вольфрама), работающих в условиях знакопеременных нагрузок.

Пластичность карбидов вольфрама крайне низка, и не превышает 0,015%.

Нанесение защитного слоя на деталь

Вследствие описанных выше факторов,  при покрытии карбидами вольфрама поверхности деталей возрастают не только их

износостойкость, но также стойкость против эрозии и окалины. Фактор хрупкости снимается за счёт чрезвычайно малой толщины наносимого карбидсодержащего слоя, который в большинстве случаев не превышает десятков микрон. Такой способ применения карбидов вольфрама более целесообразен: наличие пластичной подложки основного металла снижает чувствительность поверхности от вредного воздействия циклически возникающих рабочих нагрузок, в то время, как высокая поверхностная твёрдость способствует стойкости против износа. Сокращается и расход металлов/сплавов.

Практический диапазон толщины покрытий, содержащих карбиды вольфрама – 100…250 мкм.

Применяются следующие методы нанесения поверхностных покрытий из карбида вольфрама:

  1. Газопламенное напыление.
  2. Плазменное напыление.
  3. Детонационное нанесение.

При газопламенном напылении мелкодисперсный порошок карбида расплавляется теплом кислородно-ацетиленового пламени, температура в факеле которого достигает 20000С. Скорость движения частиц в газовом потоке достигает 150…200 м/с, вследствие чего они приобретают большую кинетическую энергию. Она позволяет частицам легко внедряться в микропустоты на поверхности основного металла, а застывая там, образовывать прочное покрытие.

Технология  газопламенного напыления обладает существенным недостатком. Наличие кислорода в пламени способствует частичному выгоранию углерода. Поэтому более качественными процессами напыления, являются технологии с применением плазмы. Высокотемпературная (более 50000С) плазма исключает попадания в зону обработки даже атомарного кислорода, поэтому химсостав конечного карбидсодержащего слоя полностью соответствует исходному. Кроме того, производительность плазменного напыления выше, чем газопламенного, т.к. в последнем случае рабочую камеру периодически приходится очищать от остатков выделившегося углерода методом аргонной откачки.

При детонационном напылении деталь помещают в подвижную среду, где находятся взвешенные частицы карбидов вольфрама. Объём герметизируется, после чего среда поджигается. Возникающие в результате высокие температуры резко увеличивают скорость перемещения взвешенных частиц, которые равномерным слоем откладываются на поверхности детали.

zewerok.ru

Карбид вольфрама: свойства и обработка сплава

Карбиды представляют один из классов углеродных неорганических соединений. Они весьма распространены, а наибольшее применение имеют карбиды тугоплавких металлов, в том числе карбид вольфрама (формула WC либо W2C). Данный материал представлен углеродно-вольфрамовым соединением с массовой долей первого элемента 6,1%.

Карбид вольфрама

Свойства

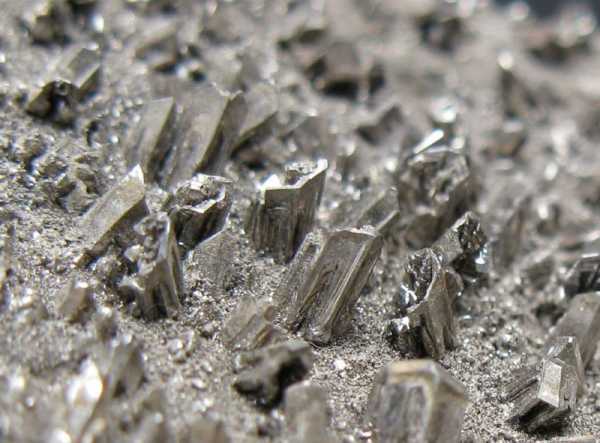

Рассматриваемое вещество представлено серым порошком в двух кристаллографических вариантах: с кубической (полукарбид) и гексагональной (монокарбид) решетками. Обе модификации встречаются в температурном диапазоне 2525 — 2755°С. Вторая фаза ввиду отсутствия области гомогенности при отклонении от стехиометрического состава образует графит или переходит в W2C, а при температуре более 2755°С разлагается до углерода и первой фазы. Последняя отличается обширной областью гомогенности, сокращающейся при снижении температуры.

Монокарбид вольфрама менее тверд в сравнении с полукарбидом, но способен формировать кристаллы. Второй вариант значительно более температуро- и износоустойчив. К тому же он способен к внедрению в твердые растворы.

Карбид вольфрама отличается хрупкостью, но под влиянием нагрузки проявляет пластичность полосами скольжения.

Кристаллы рассматриваемого вещества характеризуются анизотропией твердости от 13 до 22 ГПа на разных кристаллографических плоскостях.

По сравнению со сталями карбид вольфрама прочнее, но более хрупок и менее подвержен обработке.

Монокарбид имеет температуру плавления 2870°C, кипения — 6000°C. Его молярная теплоемкость равна 35,74 Дж/(моль-*К), теплопроводность — 29,33 кДж/моль. Плотность карбида вольфрама данного типа составляет 15,77 г/см3.

Несмотря на то, что температура плавления большая, термостойкость рассматриваемого материала низка. Это обусловлено отсутствием термического расширения ввиду жесткой структуры. При этом карбид вольфрама характеризуется высокой теплопроводностью. С повышением температуры данный параметр у монокарбида возрастает вдвое быстрее, чем у полукарбида.

Кольцо из карбида вольфрама

Рассматриваемые материалы имеют хорошую электропроводность, особенно полукарбид (в 4 раза выше, чем монокарбид). Удельное электросопротивление возрастает с повышением температуры, но при этом снижается упругость. Это обуславливает обрабатываемость электрофизическими методами. Так, при введении источника тепла в области обработки возрастает температура, способствуя размеренному разрушению структуры материала.

Твердость определяется температурой формирования карбидов в вольфрамовом порошке и (в меньшей степени) их пористостью. С ростом температуры увеличивается подвижность атомов составляющих соединения элементов, вследствие чего устраняются дефекты в зернах. Анизотропия параметров карбидов вольфрама меньше, чем для металлов. К тому же данные материалы отличаются наилучшей для тугоплавких металлов упругостью, которая увеличивается с ростом пористости. Однако пластичность низкая (до 0,015%).

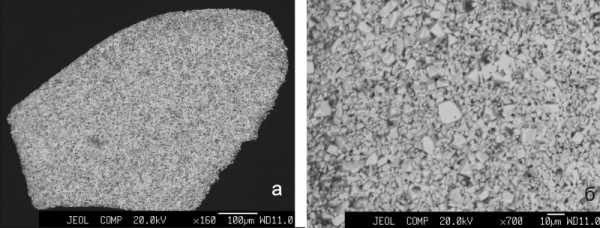

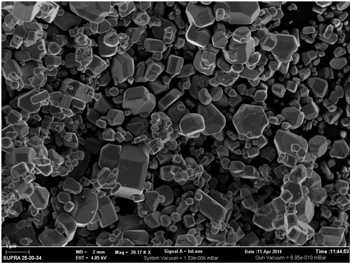

Микроструктура карбида вольфрама

Карбид вольфрама характеризуется стойкостью к многим кислотам, а также их смесям при обычной температуре, но растворим в некоторых кислотах при кипении. Не подвержен растворению в 20% и 10% гидроксиде натрия. Ввиду высокой летучести оксида вольфрама начинает окисляться при 500 — 700°C и завершает окисление при более 800°C.

Наконец, ввиду химической инертности данное соединение нетоксично.

Получение

Существует несколько методов получения рассматриваемого соединения.

Первый — углеродное насыщение вольфрама. В результате на поверхности вольфрамовых частиц образуется монокарбид. Из него диффундирует углерод, формируя слой полукарбидного состава.

Для данных работ применяют вольфрамовый порошок и сажу. Данные материалы смешивают в определенном соотношении, наполняют ими, утрамбовывая, емкости и ставят в печь. Во избежание окисления операцию производят в водородной среде, так как в результате взаимодействия данного элемента с углеродом при 1300°С формируется ацетилен. Рассматриваемая технология предполагает формирование карбида вольфрама преимущественно за счет углерода. Температурный режим определяется гранулометрическим составом порошка.  Так, для мелкозернистого используется температурный интервал 1300 — 1350°С, для крупнозернистого — 1600°С. Длительность выдержки равна 1 — 2 ч. В завершении получается карбид вольфрама, представленный немного спекшимися блоками.

Вольфрам

Второй вариант — углеродное восстановление вольфрамового оксида с карбидизацией. Данный метод предполагает совмещение карбидизации и восстановления. Процесс идет в среде CO и водорода.

Кроме того, карбид вольфрама получают из газовой фазы путем осаждения. Такое производство предполагает разложение при 1000°С карбонила вольфрама.

Восстановление вольфрамовых соединений с карбидизацией. Данную операцию осуществляют путем нагрева в водородной среде смеси паравольфрамата аммония либо вольфрамового ангидрида и вольфрамовой кислоты при 850 — 1000°С.

Наконец, выращивают кристаллы данного соединения из расплава. При этом используют смесь из Co и 40% монокарбида. Ее расплавляют при 1600°С в тигле из оксида алюминия. После гомогенизации температуру постепенно (1 — 3°С/мин) снижают до 1500°С и выдерживают 12 ч. Далее материал охлаждают и в кипящей соляной кислоте растворяют матрицу.

Кроме того, большие монокристаллы (до 1 см) выращивают по методу Чохральского.

Применение

Благодаря приведенным выше свойствам, существует несколько сфер применения карбида вольфрама.

  1. Его применяют для выпуска деталей большой коррозионной и износоустойчивости и твердости: фрез, абразивных материалов, резцов, сверл, долот и т. д.
  2. Рассматриваемое соединение применяют для наплавки и газотермического напыления с целью повышения износостойкости путем создания твердой поверхности.
  3. Карбид вольфрама служит материалом для часовых браслетов, пулевых и снарядных сердечников, ювелирных изделий и т. д.

Применение карбида вольфрама

Оптимальным температурным режимом для предметов из него считают диапазон 200 — 300°С. Упругость данного материала обеспечивает его применение при знакопеременных нагрузках.

Сплавы

Ввиду плохой обрабатываемости карбид вольфрама применяют не в чистом виде, а создают сплавы с ним. Наиболее распространены твердые варианты с кобальтом. Также встречаются более сложные сплавы, включающие карбид тантала и титана. При этом вольфрам в любом случае преобладает, составляя 70 — 98%.

Ввиду высокой температуры плавления при создании сплавов рассматриваемого материала не используют такие технологии, как легирование, плавление и смешение, так как они нерентабельны. Вместо этого применяется порошковая металлургия. Принцип данного метода состоит в использовании порошков основного металла и примеси. При этом они значительно отличаются температурой плавления. Их смешивают барабанно-шаровой мельницей и прессуют в близкую к целевой форму. Ей придают монолитность путем спекания при температуре, меньшей точки плавления основного металла. Далее приведена последовательность выполнения.

Порошок карбида вольфрама измельчают до гранул целевого размера, предварительно увлажнив. Данный параметр определяется назначением материала, так как обуславливает конечные параметры изделий. Далее порошок смешивают со связующим веществом, представленным, например, кобальтом либо прочими металлами, и восковой мягкой смазкой, служащей для скрепления гранул после брикетирования.

После этого порошок сушат в распылительной или вакуумной сушилке, удаляя большую часть влаги. С целью улучшения текучести полученных гранул производят пеллетизацию, придавая им шарообразную форму.

Существует несколько технологий придания порошку формы. Наиболее распространены среди них литье под давлением и прессование. Новейшим методом является 3D-печать. В завершении формирования частицы скреплены связующим восковым веществом.

Далее форму подвергают нагреву. В результате удаляется восковый загуститель, а гранулы тугоплавкого металла скрепляются частицами расплавленного связующего металла после охлаждения. В рассматриваемом случае тугоплавким металлом является карбид вольфрама. Параметры конечного материала определяются долей связующего вещества: чем его больше, тем выше износостойкость и прочность, чем меньше — тем больше твердость и хрупкость.

По завершении спекания предмет подвергают конечной обработке в виде шлифовки и т. д. К тому же на изделия из карбида вольфрама нередко наносят дополнительное защитное покрытие.

Вольфрамокобальтовые сплавы характеризуются минимальным напряжением на срез, значительной зависимостью параметров от доли кобальта, плохой обрабатываемостью. Первая особенность обуславливает неуместность таких материалов для применения в условиях сдвиговых деформаций. Из-за плохой подверженности обработке перед использованием заготовки из них пластифицируют либо спекают. Наличие кобальта повышает эксплуатационные температуры карбидов вольфрама до 700 — 800°С. По данному параметру они превосходят все марки сталей, кроме жаропрочных. Следует отметить, что, в отличие от чистого карбида вольфрама, его соединения в некоторых соотношениях с кобальтом токсичны.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.



stankiexpert.ru

«Что такое карбид вольфрама?» Спрашивали? Отвечаем!

Что общего у дорог, по которым мы ездим, бутылки кетчупа, банки колы и сделанного на заказ обручального кольца?
Помимо вышеперечисленного почти все, чем мы пользуемся, а в некоторых случаях даже одежда, попадает под разряд вещей, создание которых так или иначе связано с инструментами из карбида вольфрама. Начиная от пресс-форм и резцов, используемых для изготовления таких вещей, как туалетные принадлежности, бутылки и банки с колой, до износостойких предметов, применяемых при производстве продуктов – кетчупа, соуса для спагетти и т.д. Сюда также входят дорожно-строительные буры для вскрытия асфальта и цемента на дорогах, сверла и концевые фрезы для резания металла при изготовлении автомобильных деталей, например, блоков цилиндров, поршней, тормозов, колес и т.д. Все эти вещи связывает карбид вольфрама.

Что такое карбид вольфрама?

«Карбид вольфрама» часто используется как общий термин для обозначения композитного материала, содержащего твердые частицы карбида вольфрама в сочетании с более мягким металлическим связующим материалом, служащим для удержания частиц на месте. Это очень твердый и плотный материал, применяемый в основном для придания формы другим материалам в процессе ковки, механической обработки и т.д.

Слева (карбид вольфрама и кобальт), справа (бетон)

Карбид вольфрама широко известен под названием «цементированный карбид» за схожесть по внешнему виду с бетоном (см. рисунок).

На рисунке можно видеть, что камни (смесь) напоминают карбид вольфрама, в то время как цемент, удерживающий эту смесь, напоминает кобальт, никель или железо, используемые для связывания карбида вольфрама.

Знаете ли Вы, что… прочность карбида вольфрама при сжатии, когда под воздействием силы атомы прижимаются друг к другу, является самой высокой по сравнению с любым известным нам материалом?

Карбид вольфрама коренным образом изменил возможность механической обработки металлов, таких как сталь, титан и никелевые сплавы, для создания сложных деталей, которые помогли проложить путь для технической революции последних 100 с лишним лет.

Каковы свойства карбида вольфрама?

В сочетании с высокой теплопроводностью, чрезвычайно высокой прочностью (особенно при сжатии), и невероятно высокой жесткостью карбид вольфрама является лучшим материалом для всех типов инструментов для обработки металлов давлением и резанием.

Свойства карбида вольфрама также придают необходимые характеристики изнашиваемым деталям, таким как крупногабаритные матрицы и штампы, которые используются при создании синтетических алмазов. Этот процесс требует чрезвычайно высокого давления и не менее высоких температур, что делает карбид вольфрама единственным подходящим материалом.

Знаете ли Вы, что… компания Kennametal была основана в 1938 году в связи с изобретением технологии по улучшению свойств карбида вольфрама, позволившей значительно увеличить производительность обработки стали?

Выдающиеся свойства карбида вольфрама включают твердость, приближенную к твердости алмаза – самого твердого материала, известного человеку. Помните, мы приводили в пример обручальное кольцо, сделанное на заказ? Обручальные кольца и другие виды вольфрамовых ювелирных изделий на самом деле состоят именно из карбида вольфрама. Обладая высокой стойкостью к деформации, кольцо из карбида вольфрама отличается не только непревзойденной прочностью, но и защитой от царапин.

Как же формируется карбид вольфрама?

Вам интересно, из чего же на самом деле состоит этот редкий, чрезвычайно плотный металлокерамический материал с очень высокой температурой плавления? Хорошие новости: мы разберем этот вопрос в следующий раз.

Мы рассмотрим шаг за шагом весь процесс изготовления карбида вольфрама:

  1. Синтез из источника
  2. Науглероживание
  3. Дробление и смешивание
  4. Сушка и гранулирование
  5. Придание формы
  6. Удаление воска и агломерата
  7. Последующая обработка

Не пропустите следующие статьи.

Источник материала: перевод статьи
“What is Tungsten Carbide?” You Asked, We Answered,
Kennametal

Также советуем прочитать:

Нет связанных записей.

Понравилась статья? Поделитесь:

tverdysplav.ru

Карбид вольфрама Википедия

Карбид вольфрама (монокарбид вольфрама) — химическое соединение углерода и вольфрама с формулой WC. Представляет собой фазу внедрения, которая содержит 6,1% С (по массе) и не имеет области гомогенности[1]. Имеет высокую твёрдость (9 по шкале Мооса) и износостойкость.

Получение

Карбид вольфрама можно получить одним из следующих способов.

  • Непосредственным насыщением вольфрама углеродом:
В основе процесса получения карбида вольфрама лежит реакция:
W+C=WC{\displaystyle {\mathsf {W+C=WC}}}
Образование WC происходит с образованием на поверхности частиц вольфрама монокарбида вольфрама, из которого внутрь частицы диффундирует углерод и образует ниже лежащий слой составом W2C.
При получении WC используют порошок вольфрама, восстановленный из его оксида, и сажу. Взятые в необходимом количестве порошки смешивают затем брикетируют или насыпают с утрамбовкой в графитовые контейнеры и помещают в печь. Для защиты порошка от окисления процесс синтеза ведут в среде водорода, который взаимодействуя с углеродом при температуре от 1300 °C образует ацетилен. Образование карбида вольфрама идет в основном через газовую фазу за счет углерода содержащегося в газах. Реакции карбидизации имеют следующий вид:
2C+h3=C2h3{\displaystyle {\mathsf {2C+H_{2}=C_{2}H_{2}}}}
2W+C2h3=2WC+h3{\displaystyle {\mathsf {2W+C_{2}H_{2}=2WC+H_{2}}}}
При наличии в среде окиси углерода процесс идет по реакции:
C+CO2=2CO{\displaystyle {\mathsf {C+CO_{2}=2CO}}}
2CO+W=WC+CO2{\displaystyle {\mathsf {2CO+W=WC+CO_{2}}}}
Обычно процесс получения карбида вольфрама ведут при температуре 1300−1350 °C для мелкозернистых порошков вольфрама и 1600 °C для крупнозернистых, а время выдержки составляет от 1 до 2 часов. Полученные слегка спёкшиеся блоки карбида вольфрама измельчают и просеивают через сита.
  • Восстановлением оксида вольфрама углеродом с последующей карбидизацией:
Этот метод в отличие от выше описанного совмещает процесс восстановления и карбидизации вольфрама, при этом в шихту добавляют недостающее количество сажи для образования карбида. Восстановление оксида вольфрама WO3 происходит через газовую фазу в среде CO и водорода[2].
  • Восстановлением соединений вольфрама с последующей карбидизацией:
Еще одним способом получения карбида вольфрама является нагрев смеси вольфрамовой кислоты, вольфрамового ангидрида (WO3) или паравольфрамата аммония ((NH4)10•[H2W12O42]•xH2O) в среде водорода и метана при температуре 850−1000 °C.
  • Осаждением из газовой фазы:
Получение карбида вольфрама из газовой фазы основано на разложении карбонила вольфрама при температуре 1000 °C.
  • Электролизом расплавленных солей:
Электролиз смеси расплавленных бората натрия, карбоната натрия, фторида лития и вольфрамового ангидрида позволяет получить карбид вольфрама[1].
  • Монокристаллы карбида вольфрама:
Монокристаллы WC могут быть получены выращиванием из расплава. Для этого смесь составом Co−40%WC плавят в тигле из оксида алюминия при температуре 1600 °C и после гомогенизации расплава температуру снижают до 1500 °C со скоростью 1−3  °C/мин. и выдерживают при этой температуре в течение 12 часов. После чего образец охлаждают и растворяют кобальтовую матрицу в кипящей соляной кислоте. Также может быть использован метод Чохральского для выращивания больших монокристаллов (до 1 см)[3].

Физические свойства

Карбид вольфрама представляет собой порошок серого цвета. Имеет две кристаллографические модификации: α-WC с гексагональной решеткой (периоды решетки a = 0,2906 нм, c = 0,2839 нм), пространственная группа P6m2 и β-WC с кубической гранецентрированной решеткой (a = 0,4220 нм), пространственная группа Fm3m, которая устойчива свыше 2525 °C[4]. При этом в интервале температур 2525−2755 °C существуют обе фазы. Фаза α-WC не имеет области гомогенности, поэтому отклонение от стехиометрического состава приводит к появлению W2C или графита. При нагреве выше 2755 °C α-WC разлагается образуя углерод и фазу β-WC. Фаза β-WC описывается формулой β-WC1-x, где (0 ≤ x ≤ 0,41) и имеет широкую область гомогенности, которая с понижением температуры уменьшается[5].

Обычно карбид вольфрама считается хрупким соединением, однако обнаружено, что под нагрузкой он проявляет пластические свойства, которые проявляются в виде полос скольжения[2].

Кристаллы карбида вольфрама имеют анизотропию твёрдости в различных кристаллографических плоскостях, так в зависимости от ориентации минимальное значение микротвёрдости составляет 13 ГПа, а максимальное 22 ГПа[5][2].

  • Твёрдость по Роквеллу 92−94 HRA[6]
  • Модуль упругости 710 ГПа
  • Стандартная энтропия 8,5±1,5 кал/(моль• °C)
  • Энтропия образования из элементов −0,31 кал/(моль• °C)
  • Коэффициент линейного теплового расширения 3,84−3,9•10−6 1/K
  • Характеристическая температура (температура Дебая) 493 K
  • Удельное электрическое сопротивление 19,2±0,3 мкОм•см при 20 °C
  • Удельная электропроводность 52200 Ом−1•см−1
  • Термический коэффициент электросопротивления +0,495•10−3 1/K при 20−1500 °C
  • Коэффициент термо- э.д.с. −23,3 мкВ/град
  • Работа выхода 3,6 эВ
  • Постоянная Ричардсона 2,7 А/(см2•град2)
  • Постоянная Холла −21,8±0,3 см3/K•104
  • Коэффициент электронной теплоемкости 0,79 мДж/(моль•град2)[7]

Химические свойства

Карбид вольфрама является химически стойким соединением при комнатной температуре по отношению к серной, соляной, ортофосфорной, хлорной, щавелевой кислотам и смесям серной и фосфорной, серной и щавелевой кислот. Не растворяется в 10% и 20% растворах гидроксида натрия. Растворяется в кипящих серной, соляной, азотной, хлорной кислотах и в смесях серной и ортофосфорной, серной и азотной кислот. При комнатной температуре хорошо растворяется в азотной кислоте и в царской водке по реакциям[8]:

WC+10HNO3 →τ WO3↓+CO2↑+10NO2↑+5h3O{\displaystyle {\mathsf {WC+10HNO_{3}\ {\xrightarrow {\tau }}\ WO_{3}\downarrow +CO_{2}\uparrow +10NO_{2}\uparrow +5H_{2}O}}}
WC+4HCl+10HNO3 → h3[WCl4O2]+10NO2↑+6h3O+CO2↑{\displaystyle {\mathsf {WC+4HCl+10HNO_{3}\ {\xrightarrow {}}\ H_{2}[WCl_{4}O_{2}]+10NO_{2}\uparrow +6H_{2}O+CO_{2}\uparrow }}}

Также растворяется в смеси азотной и плавиковой кислот[1].

Значительное окисление карбида вольфрама на воздухе начинается при 500−700 °C, а выше 800 °C полностью окисляется в связи с большой летучестью окисла вольфрама. Окисление вольфрама идет по реакции[7]:

WC+2O2=WO3+CO{\displaystyle {\mathsf {WC+2O_{2}=WO_{3}+CO}}}

По этой же реакции карбид вольфрама горит в жидком кислороде, аналогично горит и алмаз.

Применение

Кольцо (ювелирное украшение) из карбида вольфрама с гладкой шлифованной поверхностью. Кольцо (ювелирное украшение) из карбида вольфрама с огранкой.

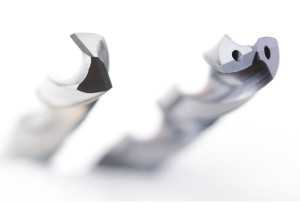

Карбид вольфрама активно применяется в технике для изготовления инструментов, требующих высокой твёрдости и коррозионной стойкости, а также для износостойкой наплавки деталей, работающих в условиях интенсивного абразивного изнашивания с умеренными ударными нагрузками. Этот материал находит применение в изготовлении различных резцов, абразивных дисков, свёрл, фрез, долот для бурения и другого режущего инструмента. Марка твёрдого сплава, известная как «победит», на 90% состоит из карбида вольфрама.

Активно применяется в газотермическом напылении и наплавке в виде порошкового материала для создания износостойких покрытий. Так, рэлит, представляющий собой эвтектику WC−W2C, используется для наплавки на буровой инструмент и на другие изделия подвергаемые абразивному износу. Один из основных материалов, использующихся для замены гальванического хромирования методом высокоскоростного газопламенного напыления.

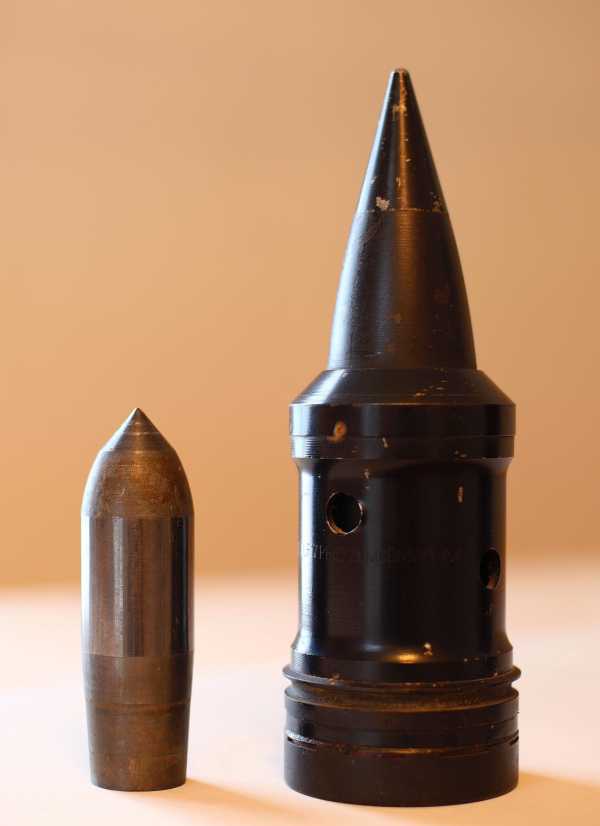

В качестве материала бронебойных сердечников

Бронебойный подкалиберный снаряд с отделяемым поддоном к британской пушке 76,2 мм Второй мировой войны и его твердосплавный (WC) сердечник.

Особо следует выделить использование карбида вольфрама для изготовления бронебойных сердечников пуль и снарядов. Начало широкого применения твердосплавных (основа WC на кобальтовой связке, типов РЭ-6 (7,62-мм патрон с пулей БС-40), ВК6, ВК8 и аналогичных) бронебойных сердечников, для замены выполненных из закалённой стали, приходится на 1940-е годы, и было связано с настоятельной необходимостью повышения эффективности бронепробивного действия боеприпасов в существующих калибрах стрелкового и артиллерийского вооружения, вызванной быстрым наращиванием защиты практически всех видов вооружения наземной техники. Наиболее широко такие боеприпасы в калибрах стрелкового оружия и малокалиберной артиллерии применялись вооруженными силами Германии (7,92-мм патрон с пулей SmK(H)[9]) и СССР (14,5-мм патрон с пулей БС). В частности на вооружении сухопутных войск и ВВС Германии состояли боеприпасы с твердосплавными сердечниками в калибрах 15×96 мм/MG 151, масса пули 0,052 кг; 20×138 мм/S-18/1100, 30×184 мм/MK-101, MK-103 и далее, включая калибр 50 мм H-Pzgr и более крупные калибры противотанковой артиллерии.

В послевоенное время, в 1960 – 1970-х годах в Швейцарии и ФРГ были разработаны и приняты на вооружение новые подкалиберные боеприпасы с твердосплавными сердечниками, в том числе малокалиберной артиллерии в калибрах 20×128 мм «Эрликон-Контравес» и 20×139 мм «Испано-Сюиза», выпускавшиеся по лицензии целым рядом стран. По мере накопления опыта их применения пришло также понимание недостатков металлокерамических сердечников, связанное, в первую очередь, с их склонностью к разрушению от изгибающих напряжений при взаимодействии с бронезащитой под большими углами от нормали. При увеличении угла взаимодействия с броней (от нормали) эффективность бронепробивного действия боеприпасов с металлокерамическим сердечником снижалась[10]. Кроме того, такие боеприпасы показали заметное снижение эффективности при стрельбе по разнесённым и экранированным бронепреградам вследствие их разрушения в результате резкого снятия напряжений сжатия после пробития первой преграды (экрана). Во второй половине 1970-х годов благодаря успехам в технологии вольфрамовых сплавов, позволившим повысить их пластичность до 5 – 7%, были разработаны подкалиберные боеприпасы нового поколения, активная часть которых выполнялась уже из тяжёлого сплава на основе вольфрама (W-Ni,Co) или обеднённого урана (U-0,75% Ti), обладавших определённым запасом пластичности. Новые выстрелы БПС с отделяемыми частями, были лучше приспособлены для действия по бронецелям 1980 – 2000-х годов.

Другие применения

Применяется при производстве сверхпрочных шариков для шариковых ручек размером 1 мм. Полировка этих шариков проводится в специальной машине на протяжении нескольких дней с использованием малого количества алмазной пасты.

Применяется для изготовления браслетов для дорогих швейцарских часов. Также карбид вольфрама приобрёл большую популярность при изготовлении ювелирных изделий — колец, кулонов — в которых его износостойкость позволяет гарантировать «вечный» блеск изделий.

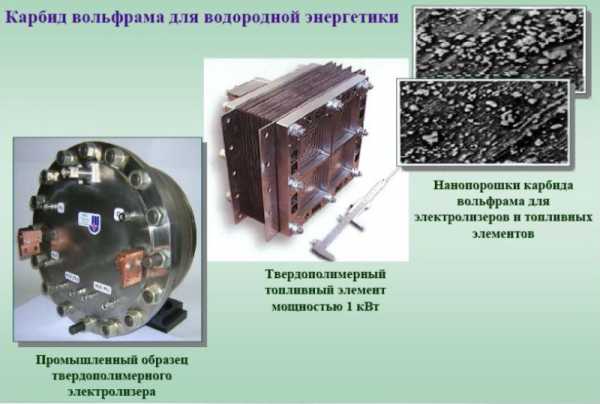

Карбид вольфрама используется в виде подложки для платинового катализатора[11].

Также используется при изготовлении торцевых уплотнений валов механизмов (например в насосах) в случаях, когда контактирующая среда имеет высокую абразивность и/или вязкость.

Токсичность

Карбид вольфрама химически инертен, поэтому изделия из него не представляют опасности для человека при нормальных условиях. Летальная доза карбида вольфрама для человека не определена.

Исследования, проведённые Дрезденским техническим университетом, Лейпцигским центром им. Гельмгольца по проблемам окружающей среды и Фраунгоферовским институтом керамических технологий и систем показали, что нанопыль карбида вольфрама может проникать в клетки живых организмов. При этом собственно частицы вольфрама нетоксичны, однако при соединении с кобальтом в определённых концентрациях, они могут представлять опасность для здоровья клеток[12]. При долговременном регулярном поступлении пыли карбида вольфрама и кобальта в организм может возникать фиброз[13].

Литература

  • А. С. Курлов, А. И. Гусев. Карбиды вольфрама: структура, свойства и применение в твердых сплавах. — Springer, 2013.

См. также

Примечания

  1. 1 2 3 Косолапова Т. Я. Карбиды. — Металлургия, 1968. — С. 300.
  2. 1 2 3 Третьяков В. И. Основы металловедения и технологии производства спеченных твердых сплавов. — Металлургия, 1976. — С. 24-268. — 528 с.
  3. Тот Л. Карбиды и нитриды переходных металлов. — Мир, 1974. — С. 21-23. — 296 с.
  4. Редкол.:Кнунянц И. Л. (гл. ред.). Химическая энциклопедия: в 5 т. — Москва: Советская энциклопедия, 1988. — Т. 1. — С. 420-421. — 623 с. — 100 000 экз.
  5. 1 2 Самсонов Г. В. Физическое материаловедение карбидов. — Наукова думка, 1974. — С. 79-397. — 454 с.
  6. Киффер Р., Бенезовский Ф. Твердые сплавы. — Металлургия, 1971. — С. 47. — 392 с.
  7. 1 2 Самсонов Г. В., Виницкий И. М. Тугоплавкие соединения (справочник). — Металлургия, 1976. — С. 560.
  8. Лидин Р. А., Молочко В. А., Андреева Л. Л. Химические свойства неорганических веществ. — Химия, 2000. — С. 330. — 480 с.
  9. ↑ Литера H (Hartkern) в обозначении германских боеприпасов ВМВ означает «с твёрдым металлокерамическим сердечником».
  10. ↑ Так 20-мм БПС марки DM43 при стрельбе из пушки MK 20 RH 202 (начальная скорость 1100 м/с) на дальности 1000 м способен пробить 35 мм стальной брони при угле соударения 0°, и лишь 8 мм брони при угле 60°. Jane’s Infantry Weapons 1996-97, 456.
  11. Дмитрий Сафин. Представлен малозатратный способ электролитического получения водорода (рус.). Компьюлента (15 октября 2010). — Подготовлено по материалам Wiley. Проверено 16 октября 2010.
  12. ↑ 15.04.2009 Опасна ли для здоровья нанопыль карбида вольфрама? Архивная копия от 21 мая 2009 на Wayback Machine Российский электронный наножурнал (нанотехнологии и их применение)
  13. ↑ Вольфрам. W. Архивная копия от 27 июля 2009 на Wayback Machine

Ссылки

wikiredia.ru

Карбид вольфрама — Википедия (с комментариями)

Материал из Википедии — свободной энциклопедии

Карбид вольфрама (монокарбид вольфрама) — химическое соединение углерода и вольфрама с формулой WC. Представляет собой фазу внедрения, которая содержит 6,1% С (по массе) и не имеет области гомогенности[1]. Имеет высокую твёрдость (9 по шкале Мооса) и износостойкость.

Получение

Карбид вольфрама можно получить одним из следующих способов.

  • Непосредственным насыщением вольфрама углеродом:
В основе процесса получения карбида вольфрама лежит реакция:
<math>\mathsf{W+C=WC}</math>
Образование WC происходит с образованием на поверхности частиц вольфрама монокарбида вольфрама, из которого внутрь частицы диффундирует углерод и образует ниже лежащий слой составом W2C.
При получении WC используют порошок вольфрама, восстановленный из его оксида, и сажу. Взятые в необходимом количестве порошки смешивают затем брикетируют или насыпают с утрамбовкой в графитовые контейнеры и помещают в печь. Для защиты порошка от окисления процесс синтеза ведут в среде водорода, который взаимодействуя с углеродом при температуре от 1300 °C образует ацетилен. Образование карбида вольфрама идет в основном через газовую фазу за счет углерода содержащегося в газах. Реакции карбидизации имеют следующий вид:
<math>\mathsf{2C+H_2=C_2H_2}</math>
<math>\mathsf{2W+C_2H_2=2WC+H_2}</math>
При наличии в среде окиси углерода процесс идет по реакции:
<math>\mathsf{C+CO_2=2CO}</math>
<math>\mathsf{2CO+W=WC+CO_2}</math>
Обычно процесс получения карбида вольфрама ведут при температуре 1300−1350 °C для мелкозернистых порошков вольфрама и 1600 °C для крупнозернистых, а время выдержки составляет от 1 до 2 часов. Полученные слегка спёкшиеся блоки карбида вольфрама измельчают и просеивают через сита.
  • Восстановлением оксида вольфрама углеродом с последующей карбидизацией:
Этот метод в отличие от выше описанного совмещает процесс восстановления и карбидизации вольфрама, при этом в шихту добавляют недостающее количество сажи для образования карбида. Восстановление оксида вольфрама WO3 происходит через газовую фазу в среде CO и водорода[2].
  • Восстановлением соединений вольфрама с последующей карбидизацией:
Еще одним способом получения карбида вольфрама является нагрев смеси вольфрамовой кислоты, вольфрамового ангидрида (WO3) или паравольфрамата аммония ((NH4)10•[H2W12O42]•xH2O) в среде водорода и метана при температуре 850−1000 °C.
  • Осаждением из газовой фазы:
Получение карбида вольфрама из газовой фазы основано на разложении карбонила вольфрама при температуре 1000 °C.
  • Электролизом расплавленных солей:
Электролиз смеси расплавленных бората натрия, карбоната натрия, фторида лития и вольфрамового ангидрида позволяет получить карбид вольфрама[1].
  • Монокристаллы карбида вольфрама:
Монокристаллы WC могут быть получены выращиванием из расплава. Для этого смесь составом Co−40%WC плавят в тигле из оксида алюминия при температуре 1600 °C и после гомогенизации расплава температуру снижают до 1500 °C со скоростью 1−3  °C/мин. и выдерживают при этой температуре в течение 12 часов. После чего образец охлаждают и растворяют кобальтовую матрицу в кипящей соляной кислоте. Также может быть использован метод Чохральского для выращивания больших монокристаллов (до 1 см)[3].

Физические свойства

Карбид вольфрама представляет собой порошок серого цвета. Имеет две кристаллографические модификации: α-WC с гексагональной решеткой (периоды решетки a = 0,2906 нм, c = 0,2839 нм), пространственная группа P6m2 и β-WC с кубической гранецентрированной решеткой (a = 0,4220 нм), пространственная группа Fm3m, которая устойчива свыше 2525 °C[4]. При этом в интервале температур 2525−2755 °C существуют обе фазы. Фаза α-WC не имеет области гомогенности, поэтому отклонение от стехиометрического состава приводит к появлению W2C или графита. При нагреве выше 2755 °C α-WC разлагается образуя углерод и фазу β-WC. Фаза β-WC описывается формулой β-WC1-x, где (0 ≤ x ≤ 0,41) и имеет широкую область гомогенности, которая с понижением температуры уменьшается[5].

Обычно карбид вольфрама считается хрупким соединением, однако обнаружено, что под нагрузкой он проявляет пластические свойства, которые проявляются в виде полос скольжения[2].

Кристаллы карбида вольфрама имеют анизотропию твёрдости в различных кристаллографических плоскостях, так в зависимости от ориентации минимальное значение микротвёрдости составляет 13 ГПа, а максимальное 22 ГПа[5][2].

  • Твёрдость по Роквеллу 92−94 HRA[6]
  • Модуль упругости 710 ГПа
  • Стандартная энтропия 8,5±1,5 кал/(моль• °C)
  • Энтропия образования из элементов −0,31 кал/(моль• °C)
  • Коэффициент линейного теплового расширения 3,84−3,9•10−6 1/K
  • Характеристическая температура (температура Дебая) 493 K
  • Удельное электрическое сопротивление 19,2±0,3 мкОм•см при 20 °C
  • Удельная электропроводность 52200 Ом−1•см−1
  • Термический коэффициент электросопротивления +0,495•10−3 1/K при 20−1500 °C
  • Коэффициент термо- э.д.с. −23,3 мкВ/град
  • Работа выхода 3,6 эВ
  • Постоянная Ричардсона 2,7 А/(см2•град2)
  • Постоянная Холла −21,8±0,3 см3/K•104
  • Коэффициент электронной теплоемкости 0,79 мДж/(моль•град2)[7]

Химические свойства

Карбид вольфрама является химически стойким соединением при комнатной температуре по отношению к серной, соляной, ортофосфорной, хлорной, щавелевой кислотам и смесям серной и фосфорной, серной и щавелевой кислот. Не растворяется в 10% и 20% растворах гидроксида натрия. Растворяется в кипящих серной, соляной, азотной, хлорной кислотах и в смесях серной и ортофосфорной, серной и азотной кислот. При комнатной температуре хорошо растворяется в азотной кислоте и в царской водке по реакциям[8]:

<math>\mathsf{WC + 10HNO_3 \ \xrightarrow{\tau}\ WO_3\downarrow + CO_2\uparrow + 10NO_2\uparrow + 5H_2O}</math>
<math>\mathsf{WC + 4HCl_3 + 10HNO_3 \ \xrightarrow{}\ H_2[WCl_4O_2] + 10NO_2\uparrow + 6H_2O + CO_2\uparrow}</math>

Также растворяется в смеси азотной и плавиковой кислот[1].

Значительное окисление карбида вольфрама на воздухе начинается при 500−700 °C, а выше 800 °C полностью окисляется в связи с большой летучестью окисла вольфрама. Окисление вольфрама идет по реакции[7]:

<math>\mathsf{WC+2O_2=WO_3+CO}</math>

Применение

Карбид вольфрама активно применяется в технике для изготовления инструментов, требующих высокой твёрдости и коррозионной стойкости, а также для износостойкой наплавки деталей, работающих в условиях интенсивного абразивного изнашивания с умеренными ударными нагрузками. Этот материал находит применение в изготовлении различных резцов, абразивных дисков, свёрл, фрез, долот для бурения и другого режущего инструмента. Марка твёрдого сплава, известная как «победит», на 90% состоит из карбида вольфрама.

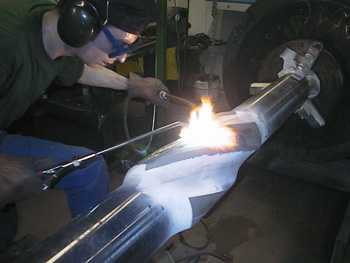

Активно применяется в газотермическом напылении и наплавке в виде порошкового материала для создания износостойких покрытий. Так, рэлит, представляющий собой эвтектику WC−W2C, используется для наплавки на буровой инструмент и на другие изделия подвергаемые абразивному износу. Один из основных материалов, использующихся для замены гальванического хромирования методом высокоскоростного газопламенного напыления.

В качестве материала бронебойных сердечников

Особо следует выделить использование карбида вольфрама для изготовления бронебойных сердечников пуль и снарядов. Начало широкого применения твердосплавных (основа WC на кобальтовой связке, типов РЭ-6 (7,62-мм патрон с пулей БС-40), ВК6, ВК8 и аналогичных) бронебойных сердечников, для замены выполненных из закалённой стали, приходится на 1940-е годы, и было связано с настоятельной необходимостью повышения эффективности бронепробивного действия боеприпасов в существующих калибрах стрелкового и артиллерийского вооружения, вызванной быстрым наращиванием защиты практически всех видов вооружения наземной техники. Наиболее широко такие боеприпасы в калибрах стрелкового оружия и малокалиберной артиллерии применялись вооруженными силами Германии (7,92-мм патрон с пулей SmK(H)[9]) и СССР (14,5-мм патрон с пулей БС). В частности на вооружении сухопутных войск и ВВС Германии состояли боеприпасы с твердосплавными сердечниками в калибрах 20×138 мм, 30×185 мм и далее, включая калибр 50 мм H-Pzgr и более крупные калибры противотанковой артиллерии.

В послевоенное время, в 1960 – 1970-х годах в Швейцарии и ФРГ были разработаны и приняты на вооружение новые подкалиберные боеприпасы с твердосплавными сердечниками, в том числе малокалиберной артиллерии в калибрах 20×128 мм «Эрликон-Контравес» и 20×139 мм «Испано-Сюиза», выпускавшиеся по лицензии целым рядом стран. По мере накопления опыта их применения пришло также понимание недостатков металлокерамических сердечников, связанное, в первую очередь, с их склонностью к разрушению от изгибающих напряжений при взаимодействии с бронезащитой под большими углами от нормали. При увеличении угла взаимодействия с броней (от нормали) эффективность бронепробивного действия боеприпасов с металлокерамическим сердечником снижалась[10]. Кроме того, такие боеприпасы показали заметное снижение эффективности при стрельбе по разнесённым и экранированным бронепреградам вследствие их разрушения в результате резкого снятия напряжений сжатия после пробития первой преграды (экрана). Во второй половине 1970-х годов благодаря успехам в технологии вольфрамовых сплавов, позволившим повысить их пластичность до 5 – 7%, были разработаны подкалиберные боеприпасы нового поколения, активная часть которых выполнялась уже из тяжёлого сплава на основе вольфрама (W-Ni,Co) или обеднённого урана (U-0,75% Ti), обладавших определённым запасом пластичности. Новые выстрелы БПС с отделяемыми частями, были лучше приспособлены для действия по бронецелям 1980 – 2000-х годов.

Применяется при производстве сверхпрочных шариков для шариковых ручек размером 1 мм. Полировка этих шариков проводится в специальной машине на протяжении нескольких дней с использованием малого количества алмазной пасты.

Применяется для изготовления браслетов для дорогих швейцарских часов. Также карбид вольфрама приобрёл большую популярность при изготовлении ювелирных изделий — колец, кулонов — в которых его износостойкость позволяет гарантировать «вечный» блеск изделий.

Карбид вольфрама используется в виде подложки для платинового катализатора[11].

Также используется при изготовлении торцевых уплотнений валов механизмов (например в насосах) в случаях, когда контактирующая среда имеет высокую абразивность и/или вязкость.

Токсичность

Карбид вольфрама химически инертен, поэтому изделия из него не представляют опасности для человека при нормальных условиях. Летальная доза карбида вольфрама для человека не определена.

Исследования, проведённые Дрезденским техническим университетом, Лейпцигским центром им. Гельмгольца по проблемам окружающей среды и Фраунгоферовским институтом керамических технологий и систем показали, что нанопыль карбида вольфрама может проникать в клетки живых организмов. При этом собственно частицы вольфрама нетоксичны, однако при соединении с кобальтом в определённых концентрациях, они могут представлять опасность для здоровья клеток[12]. При долговременном регулярном поступлении пыли карбида вольфрама и кобальта в организм может возникать фиброз[13].

Напишите отзыв о статье «Карбид вольфрама»

Литература

  • А. С. Курлов, А. И. Гусев. Карбиды вольфрама: структура, свойства и применение в твердых сплавах. — Springer, 2013.

См. также

Примечания

  1. 1 2 3 Косолапова Т. Я. Карбиды. — Металлургия, 1968. — С. 300.
  2. 1 2 3 Третьяков В. И. Основы металловедения и технологии производства спеченных твердых сплавов. — Металлургия, 1976. — С. 24-268. — 528 с.
  3. Тот Л. Карбиды и нитриды переходных металлов. — Мир, 1974. — С. 21-23. — 296 с.
  4. Редкол.:Кнунянц И. Л. (гл. ред.). Химическая энциклопедия: в 5 т. — Москва: Советская энциклопедия, 1988. — Т. 1. — С. 420-421. — 623 с. — 100 000 экз.
  5. 1 2 Самсонов Г. В. Физическое материаловедение карбидов. — Наукова думка, 1974. — С. 79-397. — 454 с.
  6. Киффер Р., Бенезовский Ф. Твердые сплавы. — Металлургия, 1971. — С. 47. — 392 с.
  7. 1 2 Самсонов Г. В., Виницкий И. М. Тугоплавкие соединения (справочник). — Металлургия, 1976. — С. 560.
  8. Лидин Р. А., Молочко В. А., Андреева Л. Л. Химические свойства неорганических веществ. — Химия, 2000. — С. 330. — 480 с.
  9. Литера H (Hartkern) в обозначении германских боеприпасов ВМВ означает «с твёрдым металлокерамическим сердечником».
  10. Так 20-мм БПС марки DM43 при стрельбе из пушки MK 20 RH 202 (начальная скорость 1100 м/с) на дальности 1000 м способен пробить 35 мм стальной брони при угле соударения 0°, и лишь 8 мм брони при угле 60°. Jane’s Infantry Weapons 1996-97, 456.
  11. Дмитрий Сафин. [science.compulenta.ru/570052/ Представлен малозатратный способ электролитического получения водорода] (рус.). Компьюлента (15 октября 2010). — Подготовлено по материалам Wiley. Проверено 16 октября 2010.
  12. [www.nanorf.ru/events.aspx?cat_id=223&d_no=1389&print=1&back_url=%2fevents.aspx%3fcat_id%3d223%26d_no%3d1389 15.04.2009 Опасна ли для здоровья нанопыль карбида вольфрама?] Российский электронный наножурнал (нанотехнологии и их применение)
  13. [www.microelements.ru/W Вольфрам. W.]

Ссылки

  • [n-t.ru/ri/ps/pb074.htm Вольфрам] Книги. Наука и техника.
  • [www.expo.ras.ru/base/prod_data.asp?prod_id=2068 Порошок СВС-карбида вольфрама]
  • [www.relit.com.ua/relit.htm Рэлит. Общие сведения]

Отрывок, характеризующий Карбид вольфрама

– Но вы знаете, ваше превосходительство, мудрое правило, предписывающее предполагать худшее, – сказал австрийский генерал, видимо желая покончить с шутками и приступить к делу.
Он невольно оглянулся на адъютанта.
– Извините, генерал, – перебил его Кутузов и тоже поворотился к князю Андрею. – Вот что, мой любезный, возьми ты все донесения от наших лазутчиков у Козловского. Вот два письма от графа Ностица, вот письмо от его высочества эрцгерцога Фердинанда, вот еще, – сказал он, подавая ему несколько бумаг. – И из всего этого чистенько, на французском языке, составь mеmorandum, записочку, для видимости всех тех известий, которые мы о действиях австрийской армии имели. Ну, так то, и представь его превосходительству.
Князь Андрей наклонил голову в знак того, что понял с первых слов не только то, что было сказано, но и то, что желал бы сказать ему Кутузов. Он собрал бумаги, и, отдав общий поклон, тихо шагая по ковру, вышел в приемную.
Несмотря на то, что еще не много времени прошло с тех пор, как князь Андрей оставил Россию, он много изменился за это время. В выражении его лица, в движениях, в походке почти не было заметно прежнего притворства, усталости и лени; он имел вид человека, не имеющего времени думать о впечатлении, какое он производит на других, и занятого делом приятным и интересным. Лицо его выражало больше довольства собой и окружающими; улыбка и взгляд его были веселее и привлекательнее.
Кутузов, которого он догнал еще в Польше, принял его очень ласково, обещал ему не забывать его, отличал от других адъютантов, брал с собою в Вену и давал более серьезные поручения. Из Вены Кутузов писал своему старому товарищу, отцу князя Андрея:
«Ваш сын, – писал он, – надежду подает быть офицером, из ряду выходящим по своим занятиям, твердости и исполнительности. Я считаю себя счастливым, имея под рукой такого подчиненного».
В штабе Кутузова, между товарищами сослуживцами и вообще в армии князь Андрей, так же как и в петербургском обществе, имел две совершенно противоположные репутации.
Одни, меньшая часть, признавали князя Андрея чем то особенным от себя и от всех других людей, ожидали от него больших успехов, слушали его, восхищались им и подражали ему; и с этими людьми князь Андрей был прост и приятен. Другие, большинство, не любили князя Андрея, считали его надутым, холодным и неприятным человеком. Но с этими людьми князь Андрей умел поставить себя так, что его уважали и даже боялись.
Выйдя в приемную из кабинета Кутузова, князь Андрей с бумагами подошел к товарищу,дежурному адъютанту Козловскому, который с книгой сидел у окна.
– Ну, что, князь? – спросил Козловский.
– Приказано составить записку, почему нейдем вперед.
– А почему?
Князь Андрей пожал плечами.
– Нет известия от Мака? – спросил Козловский.
– Нет.
– Ежели бы правда, что он разбит, так пришло бы известие.
– Вероятно, – сказал князь Андрей и направился к выходной двери; но в то же время навстречу ему, хлопнув дверью, быстро вошел в приемную высокий, очевидно приезжий, австрийский генерал в сюртуке, с повязанною черным платком головой и с орденом Марии Терезии на шее. Князь Андрей остановился.
– Генерал аншеф Кутузов? – быстро проговорил приезжий генерал с резким немецким выговором, оглядываясь на обе стороны и без остановки проходя к двери кабинета.
– Генерал аншеф занят, – сказал Козловский, торопливо подходя к неизвестному генералу и загораживая ему дорогу от двери. – Как прикажете доложить?
Неизвестный генерал презрительно оглянулся сверху вниз на невысокого ростом Козловского, как будто удивляясь, что его могут не знать.
– Генерал аншеф занят, – спокойно повторил Козловский.
Лицо генерала нахмурилось, губы его дернулись и задрожали. Он вынул записную книжку, быстро начертил что то карандашом, вырвал листок, отдал, быстрыми шагами подошел к окну, бросил свое тело на стул и оглянул бывших в комнате, как будто спрашивая: зачем они на него смотрят? Потом генерал поднял голову, вытянул шею, как будто намереваясь что то сказать, но тотчас же, как будто небрежно начиная напевать про себя, произвел странный звук, который тотчас же пресекся. Дверь кабинета отворилась, и на пороге ее показался Кутузов. Генерал с повязанною головой, как будто убегая от опасности, нагнувшись, большими, быстрыми шагами худых ног подошел к Кутузову.
– Vous voyez le malheureux Mack, [Вы видите несчастного Мака.] – проговорил он сорвавшимся голосом.
Лицо Кутузова, стоявшего в дверях кабинета, несколько мгновений оставалось совершенно неподвижно. Потом, как волна, пробежала по его лицу морщина, лоб разгладился; он почтительно наклонил голову, закрыл глаза, молча пропустил мимо себя Мака и сам за собой затворил дверь.
Слух, уже распространенный прежде, о разбитии австрийцев и о сдаче всей армии под Ульмом, оказывался справедливым. Через полчаса уже по разным направлениям были разосланы адъютанты с приказаниями, доказывавшими, что скоро и русские войска, до сих пор бывшие в бездействии, должны будут встретиться с неприятелем.
Князь Андрей был один из тех редких офицеров в штабе, который полагал свой главный интерес в общем ходе военного дела. Увидав Мака и услыхав подробности его погибели, он понял, что половина кампании проиграна, понял всю трудность положения русских войск и живо вообразил себе то, что ожидает армию, и ту роль, которую он должен будет играть в ней.
Невольно он испытывал волнующее радостное чувство при мысли о посрамлении самонадеянной Австрии и о том, что через неделю, может быть, придется ему увидеть и принять участие в столкновении русских с французами, впервые после Суворова.
Но он боялся гения Бонапарта, который мог оказаться сильнее всей храбрости русских войск, и вместе с тем не мог допустить позора для своего героя.
Взволнованный и раздраженный этими мыслями, князь Андрей пошел в свою комнату, чтобы написать отцу, которому он писал каждый день. Он сошелся в коридоре с своим сожителем Несвицким и шутником Жерковым; они, как всегда, чему то смеялись.
– Что ты так мрачен? – спросил Несвицкий, заметив бледное с блестящими глазами лицо князя Андрея.
– Веселиться нечему, – отвечал Болконский.
В то время как князь Андрей сошелся с Несвицким и Жерковым, с другой стороны коридора навстречу им шли Штраух, австрийский генерал, состоявший при штабе Кутузова для наблюдения за продовольствием русской армии, и член гофкригсрата, приехавшие накануне. По широкому коридору было достаточно места, чтобы генералы могли свободно разойтись с тремя офицерами; но Жерков, отталкивая рукой Несвицкого, запыхавшимся голосом проговорил:
– Идут!… идут!… посторонитесь, дорогу! пожалуйста дорогу!
Генералы проходили с видом желания избавиться от утруждающих почестей. На лице шутника Жеркова выразилась вдруг глупая улыбка радости, которой он как будто не мог удержать.
– Ваше превосходительство, – сказал он по немецки, выдвигаясь вперед и обращаясь к австрийскому генералу. – Имею честь поздравить.
Он наклонил голову и неловко, как дети, которые учатся танцовать, стал расшаркиваться то одной, то другой ногой.
Генерал, член гофкригсрата, строго оглянулся на него; не заметив серьезность глупой улыбки, не мог отказать в минутном внимании. Он прищурился, показывая, что слушает.
– Имею честь поздравить, генерал Мак приехал,совсем здоров,только немного тут зашибся, – прибавил он,сияя улыбкой и указывая на свою голову.
Генерал нахмурился, отвернулся и пошел дальше.
– Gott, wie naiv! [Боже мой, как он прост!] – сказал он сердито, отойдя несколько шагов.
Несвицкий с хохотом обнял князя Андрея, но Болконский, еще более побледнев, с злобным выражением в лице, оттолкнул его и обратился к Жеркову. То нервное раздражение, в которое его привели вид Мака, известие об его поражении и мысли о том, что ожидает русскую армию, нашло себе исход в озлоблении на неуместную шутку Жеркова.
– Если вы, милостивый государь, – заговорил он пронзительно с легким дрожанием нижней челюсти, – хотите быть шутом , то я вам в этом не могу воспрепятствовать; но объявляю вам, что если вы осмелитесь другой раз скоморошничать в моем присутствии, то я вас научу, как вести себя.
Несвицкий и Жерков так были удивлены этой выходкой, что молча, раскрыв глаза, смотрели на Болконского.
– Что ж, я поздравил только, – сказал Жерков.
– Я не шучу с вами, извольте молчать! – крикнул Болконский и, взяв за руку Несвицкого, пошел прочь от Жеркова, не находившего, что ответить.
– Ну, что ты, братец, – успокоивая сказал Несвицкий.
– Как что? – заговорил князь Андрей, останавливаясь от волнения. – Да ты пойми, что мы, или офицеры, которые служим своему царю и отечеству и радуемся общему успеху и печалимся об общей неудаче, или мы лакеи, которым дела нет до господского дела. Quarante milles hommes massacres et l’ario mee de nos allies detruite, et vous trouvez la le mot pour rire, – сказал он, как будто этою французскою фразой закрепляя свое мнение. – C’est bien pour un garcon de rien, comme cet individu, dont vous avez fait un ami, mais pas pour vous, pas pour vous. [Сорок тысяч человек погибло и союзная нам армия уничтожена, а вы можете при этом шутить. Это простительно ничтожному мальчишке, как вот этот господин, которого вы сделали себе другом, но не вам, не вам.] Мальчишкам только можно так забавляться, – сказал князь Андрей по русски, выговаривая это слово с французским акцентом, заметив, что Жерков мог еще слышать его.
Он подождал, не ответит ли что корнет. Но корнет повернулся и вышел из коридора.

Гусарский Павлоградский полк стоял в двух милях от Браунау. Эскадрон, в котором юнкером служил Николай Ростов, расположен был в немецкой деревне Зальценек. Эскадронному командиру, ротмистру Денисову, известному всей кавалерийской дивизии под именем Васьки Денисова, была отведена лучшая квартира в деревне. Юнкер Ростов с тех самых пор, как он догнал полк в Польше, жил вместе с эскадронным командиром.
11 октября, в тот самый день, когда в главной квартире всё было поднято на ноги известием о поражении Мака, в штабе эскадрона походная жизнь спокойно шла по старому. Денисов, проигравший всю ночь в карты, еще не приходил домой, когда Ростов, рано утром, верхом, вернулся с фуражировки. Ростов в юнкерском мундире подъехал к крыльцу, толконув лошадь, гибким, молодым жестом скинул ногу, постоял на стремени, как будто не желая расстаться с лошадью, наконец, спрыгнул и крикнул вестового.
– А, Бондаренко, друг сердечный, – проговорил он бросившемуся стремглав к его лошади гусару. – Выводи, дружок, – сказал он с тою братскою, веселою нежностию, с которою обращаются со всеми хорошие молодые люди, когда они счастливы.
– Слушаю, ваше сиятельство, – отвечал хохол, встряхивая весело головой.
– Смотри же, выводи хорошенько!
Другой гусар бросился тоже к лошади, но Бондаренко уже перекинул поводья трензеля. Видно было, что юнкер давал хорошо на водку, и что услужить ему было выгодно. Ростов погладил лошадь по шее, потом по крупу и остановился на крыльце.
«Славно! Такая будет лошадь!» сказал он сам себе и, улыбаясь и придерживая саблю, взбежал на крыльцо, погромыхивая шпорами. Хозяин немец, в фуфайке и колпаке, с вилами, которыми он вычищал навоз, выглянул из коровника. Лицо немца вдруг просветлело, как только он увидал Ростова. Он весело улыбнулся и подмигнул: «Schon, gut Morgen! Schon, gut Morgen!» [Прекрасно, доброго утра!] повторял он, видимо, находя удовольствие в приветствии молодого человека.
– Schon fleissig! [Уже за работой!] – сказал Ростов всё с тою же радостною, братскою улыбкой, какая не сходила с его оживленного лица. – Hoch Oestreicher! Hoch Russen! Kaiser Alexander hoch! [Ура Австрийцы! Ура Русские! Император Александр ура!] – обратился он к немцу, повторяя слова, говоренные часто немцем хозяином.
Немец засмеялся, вышел совсем из двери коровника, сдернул
колпак и, взмахнув им над головой, закричал:
– Und die ganze Welt hoch! [И весь свет ура!]
Ростов сам так же, как немец, взмахнул фуражкой над головой и, смеясь, закричал: «Und Vivat die ganze Welt»! Хотя не было никакой причины к особенной радости ни для немца, вычищавшего свой коровник, ни для Ростова, ездившего со взводом за сеном, оба человека эти с счастливым восторгом и братскою любовью посмотрели друг на друга, потрясли головами в знак взаимной любви и улыбаясь разошлись – немец в коровник, а Ростов в избу, которую занимал с Денисовым.
– Что барин? – спросил он у Лаврушки, известного всему полку плута лакея Денисова.
– С вечера не бывали. Верно, проигрались, – отвечал Лаврушка. – Уж я знаю, коли выиграют, рано придут хвастаться, а коли до утра нет, значит, продулись, – сердитые придут. Кофею прикажете?
– Давай, давай.
Через 10 минут Лаврушка принес кофею. Идут! – сказал он, – теперь беда. – Ростов заглянул в окно и увидал возвращающегося домой Денисова. Денисов был маленький человек с красным лицом, блестящими черными глазами, черными взлохмоченными усами и волосами. На нем был расстегнутый ментик, спущенные в складках широкие чикчиры, и на затылке была надета смятая гусарская шапочка. Он мрачно, опустив голову, приближался к крыльцу.
– Лавг’ушка, – закричал он громко и сердито. – Ну, снимай, болван!
– Да я и так снимаю, – отвечал голос Лаврушки.
– А! ты уж встал, – сказал Денисов, входя в комнату.
– Давно, – сказал Ростов, – я уже за сеном сходил и фрейлен Матильда видел.
– Вот как! А я пг’одулся, бг’ат, вчег’а, как сукин сын! – закричал Денисов, не выговаривая р . – Такого несчастия! Такого несчастия! Как ты уехал, так и пошло. Эй, чаю!
Денисов, сморщившись, как бы улыбаясь и выказывая свои короткие крепкие зубы, начал обеими руками с короткими пальцами лохматить, как пес, взбитые черные, густые волосы.
– Чог’т меня дег’нул пойти к этой кг’ысе (прозвище офицера), – растирая себе обеими руками лоб и лицо, говорил он. – Можешь себе пг’едставить, ни одной каг’ты, ни одной, ни одной каг’ты не дал.
Денисов взял подаваемую ему закуренную трубку, сжал в кулак, и, рассыпая огонь, ударил ею по полу, продолжая кричать.
– Семпель даст, паг’оль бьет; семпель даст, паг’оль бьет.
Он рассыпал огонь, разбил трубку и бросил ее. Денисов помолчал и вдруг своими блестящими черными глазами весело взглянул на Ростова.
– Хоть бы женщины были. А то тут, кг’оме как пить, делать нечего. Хоть бы дг’аться ског’ей.
– Эй, кто там? – обратился он к двери, заслышав остановившиеся шаги толстых сапог с бряцанием шпор и почтительное покашливанье.
– Вахмистр! – сказал Лаврушка.
Денисов сморщился еще больше.
– Сквег’но, – проговорил он, бросая кошелек с несколькими золотыми. – Г`остов, сочти, голубчик, сколько там осталось, да сунь кошелек под подушку, – сказал он и вышел к вахмистру.
Ростов взял деньги и, машинально, откладывая и ровняя кучками старые и новые золотые, стал считать их.
– А! Телянин! Здог’ово! Вздули меня вчег’а! – послышался голос Денисова из другой комнаты.
– У кого? У Быкова, у крысы?… Я знал, – сказал другой тоненький голос, и вслед за тем в комнату вошел поручик Телянин, маленький офицер того же эскадрона.

wiki-org.ru

Карбид вольфрама — WiKi

Карбид вольфрама представляет собой порошок серого цвета. Имеет две кристаллографические модификации: α-WC с гексагональной решеткой (периоды решетки a = 0,2906 нм, c = 0,2839 нм), пространственная группа P6m2 и β-WC с кубической гранецентрированной решеткой (a = 0,4220 нм), пространственная группа Fm3m, которая устойчива свыше 2525 °C[4]. При этом в интервале температур 2525−2755 °C существуют обе фазы. Фаза α-WC не имеет области гомогенности, поэтому отклонение от стехиометрического состава приводит к появлению W2C или графита. При нагреве выше 2755 °C α-WC разлагается образуя углерод и фазу β-WC. Фаза β-WC описывается формулой β-WC1-x, где (0 ≤ x ≤ 0,41) и имеет широкую область гомогенности, которая с понижением температуры уменьшается[5].

Обычно карбид вольфрама считается хрупким соединением, однако обнаружено, что под нагрузкой он проявляет пластические свойства, которые проявляются в виде полос скольжения[2].

Кристаллы карбида вольфрама имеют анизотропию твёрдости в различных кристаллографических плоскостях, так в зависимости от ориентации минимальное значение микротвёрдости составляет 13 ГПа, а максимальное 22 ГПа[5][2].

  • Твёрдость по Роквеллу 92−94 HRA[6]
  • Модуль упругости 710 ГПа
  • Стандартная энтропия 8,5±1,5 кал/(моль• °C)
  • Энтропия образования из элементов −0,31 кал/(моль• °C)
  • Коэффициент линейного теплового расширения 3,84−3,9•10−6 1/K
  • Характеристическая температура (температура Дебая) 493 K
  • Удельное электрическое сопротивление 19,2±0,3 мкОм•см при 20 °C
  • Удельная электропроводность 52200 Ом−1•см−1
  • Термический коэффициент электросопротивления +0,495•10−3 1/K при 20−1500 °C
  • Коэффициент термо- э.д.с. −23,3 мкВ/град
  • Работа выхода 3,6 эВ
  • Постоянная Ричардсона 2,7 А/(см2•град2)
  • Постоянная Холла −21,8±0,3 см3/K•104
  • Коэффициент электронной теплоемкости 0,79 мДж/(моль•град2)[7]

Карбид вольфрама является химически стойким соединением при комнатной температуре по отношению к серной, соляной, ортофосфорной, хлорной, щавелевой кислотам и смесям серной и фосфорной, серной и щавелевой кислот. Не растворяется в 10% и 20% растворах гидроксида натрия. Растворяется в кипящих серной, соляной, азотной, хлорной кислотах и в смесях серной и ортофосфорной, серной и азотной кислот. При комнатной температуре хорошо растворяется в азотной кислоте и в царской водке по реакциям[8]:

WC+10HNO3 →τ WO3↓+CO2↑+10NO2↑+5h3O{\displaystyle {\mathsf {WC+10HNO_{3}\ {\xrightarrow {\tau }}\ WO_{3}\downarrow +CO_{2}\uparrow +10NO_{2}\uparrow +5H_{2}O}}}
WC+4HCl+10HNO3 → h3[WCl4O2]+10NO2↑+6h3O+CO2↑{\displaystyle {\mathsf {WC+4HCl+10HNO_{3}\ {\xrightarrow {}}\ H_{2}[WCl_{4}O_{2}]+10NO_{2}\uparrow +6H_{2}O+CO_{2}\uparrow }}}

Также растворяется в смеси азотной и плавиковой кислот[1].

Значительное окисление карбида вольфрама на воздухе начинается при 500−700 °C, а выше 800 °C полностью окисляется в связи с большой летучестью окисла вольфрама. Окисление вольфрама идет по реакции[7]:

WC+2O2=WO3+CO{\displaystyle {\mathsf {WC+2O_{2}=WO_{3}+CO}}}

По этой же реакции карбид вольфрама горит в жидком кислороде, аналогично горит и алмаз.

  Кольцо (ювелирное украшение) из карбида вольфрама с гладкой шлифованной поверхностью.   Кольцо (ювелирное украшение) из карбида вольфрама с огранкой.

Карбид вольфрама активно применяется в технике для изготовления инструментов, требующих высокой твёрдости и коррозионной стойкости, а также для износостойкой наплавки деталей, работающих в условиях интенсивного абразивного изнашивания с умеренными ударными нагрузками. Этот материал находит применение в изготовлении различных резцов, абразивных дисков, свёрл, фрез, долот для бурения и другого режущего инструмента. Марка твёрдого сплава, известная как «победит», на 90% состоит из карбида вольфрама.

Активно применяется в газотермическом напылении и наплавке в виде порошкового материала для создания износостойких покрытий. Так, рэлит, представляющий собой эвтектику WC−W2C, используется для наплавки на буровой инструмент и на другие изделия подвергаемые абразивному износу. Один из основных материалов, использующихся для замены гальванического хромирования методом высокоскоростного газопламенного напыления.

В качестве материала бронебойных сердечников

  Бронебойный подкалиберный снаряд с отделяемым поддоном к британской пушке 76,2 мм Второй мировой войны и его твердосплавный (WC) сердечник.

Особо следует выделить использование карбида вольфрама для изготовления бронебойных сердечников пуль и снарядов. Начало широкого применения твердосплавных (основа WC на кобальтовой связке, типов РЭ-6 (7,62-мм патрон с пулей БС-40), ВК6, ВК8 и аналогичных) бронебойных сердечников, для замены выполненных из закалённой стали, приходится на 1940-е годы, и было связано с настоятельной необходимостью повышения эффективности бронепробивного действия боеприпасов в существующих калибрах стрелкового и артиллерийского вооружения, вызванной быстрым наращиванием защиты практически всех видов вооружения наземной техники. Наиболее широко такие боеприпасы в калибрах стрелкового оружия и малокалиберной артиллерии применялись вооруженными силами Германии (7,92-мм патрон с пулей SmK(H)[9]) и СССР (14,5-мм патрон с пулей БС). В частности на вооружении сухопутных войск и ВВС Германии состояли боеприпасы с твердосплавными сердечниками в калибрах 15×96 мм/MG 151, масса пули 0,052 кг; 20×138 мм/S-18/1100, 30×184 мм/MK-101, MK-103 и далее, включая калибр 50 мм H-Pzgr и более крупные калибры противотанковой артиллерии.

В послевоенное время, в 1960 – 1970-х годах в Швейцарии и ФРГ были разработаны и приняты на вооружение новые подкалиберные боеприпасы с твердосплавными сердечниками, в том числе малокалиберной артиллерии в калибрах 20×128 мм «Эрликон-Контравес» и 20×139 мм «Испано-Сюиза», выпускавшиеся по лицензии целым рядом стран. По мере накопления опыта их применения пришло также понимание недостатков металлокерамических сердечников, связанное, в первую очередь, с их склонностью к разрушению от изгибающих напряжений при взаимодействии с бронезащитой под большими углами от нормали. При увеличении угла взаимодействия с броней (от нормали) эффективность бронепробивного действия боеприпасов с металлокерамическим сердечником снижалась[10]. Кроме того, такие боеприпасы показали заметное снижение эффективности при стрельбе по разнесённым и экранированным бронепреградам вследствие их разрушения в результате резкого снятия напряжений сжатия после пробития первой преграды (экрана). Во второй половине 1970-х годов благодаря успехам в технологии вольфрамовых сплавов, позволившим повысить их пластичность до 5 – 7%, были разработаны подкалиберные боеприпасы нового поколения, активная часть которых выполнялась уже из тяжёлого сплава на основе вольфрама (W-Ni,Co) или обеднённого урана (U-0,75% Ti), обладавших определённым запасом пластичности. Новые выстрелы БПС с отделяемыми частями, были лучше приспособлены для действия по бронецелям 1980 – 2000-х годов.

Другие применения

Применяется при производстве сверхпрочных шариков для шариковых ручек размером 1 мм. Полировка этих шариков проводится в специальной машине на протяжении нескольких дней с использованием малого количества алмазной пасты.

Применяется для изготовления браслетов для дорогих швейцарских часов. Также карбид вольфрама приобрёл большую популярность при изготовлении ювелирных изделий — колец, кулонов — в которых его износостойкость позволяет гарантировать «вечный» блеск изделий.

Карбид вольфрама используется в виде подложки для платинового катализатора[11].

Также используется при изготовлении торцевых уплотнений валов механизмов (например в насосах) в случаях, когда контактирующая среда имеет высокую абразивность и/или вязкость.

Карбид вольфрама химически инертен, поэтому изделия из него не представляют опасности для человека при нормальных условиях. Летальная доза карбида вольфрама для человека не определена.

Исследования, проведённые Дрезденским техническим университетом, Лейпцигским центром им. Гельмгольца по проблемам окружающей среды и Фраунгоферовским институтом керамических технологий и систем показали, что нанопыль карбида вольфрама может проникать в клетки живых организмов. При этом собственно частицы вольфрама нетоксичны, однако при соединении с кобальтом в определённых концентрациях, они могут представлять опасность для здоровья клеток[12]. При долговременном регулярном поступлении пыли карбида вольфрама и кобальта в организм может возникать фиброз[13].

ru-wiki.org

Вольфрама карбид — Справочник химика 21

    Карбид вольфрама С обладает очень высокой твердостью (близкой к твердости алмаза), износоустойчивостью и тугоплавкостью. На основе этого вещества созданы самые производительные инструментальные твердые сплавы. В их состав входит 85— 95% УС и 5—15% кобальта, придающего сплаву необходимую прочность. Некоторые сорта таких сплавов содержат, кроме карбида вольфрама, карбиды титана, тантала и ниобия. Все эти сплавы получают методами порошковой металлургии и применяют главным образом для изготовления рабочих частей режущих и буровых инструментов. ………..  [c.661]
    ВОЛЬФРАМА КАРБИД W , 2780 С (с разл. на Wj , и графит), микротвердость ок. 15 ГПа. Получ. при нагрев. W или его оксида с углем в вакууме или восстановит. [c.107]

    Карбид вольфрама W обладает очень высокой твердостью (близкой к твердости алмаза), износоустойчивостью и тугоплавкостью. На основе этого вещества созданы самые производительные инструментальные твердые сплавы. В их состав входит 85—95% W и 5—15% кобальта, придающего сплаву необходимую прочность. Некоторые сорта таких сплавов содержат кроме карбида вольфрама карбиды титана, тантала и ниобия. Все эти сплавы получают методами порошковой металлургии и применяют главным образом для изготовления рабочих частей режущих и буровых инструментов насадки резцов, сверл, фрез для обработки высокоуглеродистых и нержавеющих сталей. Однако при высоких температурах карбид состава W разлагается с образованием другого, но менее твердого карбида вольфрама  [c.517]

    Карбид вольфрама. Карбид бора. .  [c.276]

    В качестве основы (матрицы) используются металлы и сплавы, полимеры, керамика. Они обеспечивают связь между составляющими компонентами, прочность и пластичность под действием нагрузок. Значительно разнообразнее применяемые наполнители, особенно для композитов на основе пластмасс, от которых зависит прочность и жесткость композитов. Из наполнителей следует выделить металлические и углеродные волокна, дисперсные тугоплавкие металлы с размером частиц от 0,01 до 0,06 мкм, нитевидные кристаллы карбида и нитрида кремния. Созданы также упрочняющие нити и волокна с нанесенными барьерными слоями карбид бора — бор на вольфраме, карбид бора на боре, углеродные волокна, покрытые карбидом кремния, бором, бор на оксиде кремния (IV) и т. д. [c.177]

    В обычной работе растирание вручную слишком трудоемко. Растирание с помощью механических устройств во всех случаях дает более воспроизводимые результаты. Производится большое число различных устройств для механического дробления, растирания, усреднения и просеивания [1, 2]. Для превращения проб, состоящих из крупных частиц, в порошок широко используются шаровые мельницы. В контейнерах с внутренним диаметром 100— 120 мм можно растирать пробы весом 50—300 г. Растирание больших количеств проб можно ускорить, добавляя немного чистого спирта, который уменьшает прилипание порошка. Наиболее подходящий объем контейнера шаровой мельницы, размер и число шаров, скорость вращения и время растирания должны устанавливаться экспериментально в зависимости от свойств растираемого материала. При скорости вращения мельницы, равной 100 оборотам в минуту, можно получить приемлемое усреднение даже для смеси, состоящей из частиц, сильно различающихся по удельному весу. В зависимости от твердости растираемого материала и требований к чистоте пригодны мельницы с контейнерами и шарами из фарфора, стали, корунда, вольфрама, карбида и т. д., а также мельницы с полиэтиленовыми и тефлоновыми вкладышами. Общий недостаток шаровых мельниц состоит в трудоемкости операции их очистки, а также в том, что оии могут работать только с относительно большим количеством материала. Удаление порошка из мельницы и ее очистку можно проводить с добавлением малого количества спирта. [c.39]

    Восстановлением оксидов металлов производят наиб, важные соед,.-бора карбиды, кремния карбиды, а также вольфрама карбиды, титана карбид и др. К. переходных металлов. Газофазным способом получают К. из хим. соед., к-рые испаряются, разлагаются, а затем восстанавливаются и взаимод. друг с другом, напр.  [c.317]

    Седло — карбид вольфрама, карбид кремния. [c.133]

    ВОЛЬФРАМА КАРБИДЫ — см. Карбиды. [c.328]

    Находящиеся в работе сопла из белого чугуна заменяются новыми через каждые 4—8 час. Более стойки сопла, изготовленные целиком или со вставками из твердых сплавов — победита, карбида вольфрама, карбида бора. Продолжительность работы победитовых сопел достигает 200—300 час. По литературным данным, сопла из карбида вольфрама могут работать 800— [c.325]

    Для растирания и перемешивания мягких сыпучих материалов применяют сосуды и ступки из оргстекла. Для измельчения твердых веществ используют ступки из окиси алюминия, агата, вольфрама, карбидов и бора [9]. Хрупкие вещества разбивают между двумя пластинами из полиэтилена или фторопласта [10]. Заслуживает внимания способ истирания анализируемого вещества монокристаллами, изготовленными из того же вещества [10, 11]. [c.43]

    Неагломерированные карбиды металлов (карбид вольфрама, карбид молибдена и т.д.), смешанные вместе или с металлическими связующими ингредиентами (такими, как кобальт) для производства наконечников и других режущих инструментов товарной позиции 8209. [c.395]

    Титрование с двумя металлическими или другими электродами. Собирают гальванический элемент из испытуемого раствора п опущенных в него двух пластинок, по-разному реагирующих на изменение активностн ионов одной, например, платиновой, называемой индикаторным электродом, и второй, приготовленной из никеля,, сурьма, палладия, вольфрама, карбида кремния (карборунда), графита или другого вещества. Вторую пластинку называют инертным электродом. Он является своеобразным электродом сравнения. Его потенциал мало изменяется в точке эквивалентности. К клеммам электродов / и 5 (см. рис. 35) подключают через высокоомный реостат 5, например радиотехническое графитовое сопротивление на 10 000—50 000 Ом, аккумулятор ключ 4 и нуль-пн-струмент 2. Проводят титрование и определяют точку эквивалентности так же, как описано при титровании до нуля. Титруют до резкого изменения э. д. с., регистрируемого скачком стрелки нуль-инструмента. [c.170]

    С парами S и Se, а также с HjS и H,Se выше 400 °С образует соотв. дисульфид WS2 (см. Вольфрама сульфиды) и ди-селенид WSe,, с кремнием и бором выше 1400°С-соотв. силициды (WSi, и WjS 3) и бориды (W2B, WB, Bj и др.). При 700-800 °С SOj окисляет В. до оксидов, Oj выше 1200°С-до WOj, оксиды N выше 600°С-до WO3. Взаимод. В. с углеводородами при 1100-1200 С приводит к карбидам. До 1400°С В. устойчив в атмосфере СО, при более высокой т-ре образуются вольфрама карбиды. При 200-300 °С и давлении СО 20 МПа В. (в возбужденном состоянии) образует с СО гексакарбонил W ( O)g — бесцв. кристаллы т. пл. 169°С, т. кип. 175°С не раств. в воде выше 350°С разлагается иа W и СО применяют как катализатор [c.418]

    ВОЛЬФРАМА КАРБИДЫ. Св-ва монокарбида W приведены в табл (см. также рис.). До 2525 С устойчива модификация a-W выше 2525° -0-W с кубич. решеткой а = 0,4220 нм, 2 = 4, пространств, группа РтЗт). При [c.420]

    Основу т. иаз, твердых B. . составляют зерна карбида, сцементированные (прн жидкофазном спекании) кобальтом (табл. 3). Карбидная фаза может состоять нз одного вольфрама карбида ( W ), двух карбидов (Ti и W ) или трех (TI , ТаС н W ). Твердость сплавов на основе W в завнснмостн от содержания W изменяется от 900 до 830 МПа (по Роквеллу), на основе W н TI 920-870 МПа, на основе W , TI и ТаС 890-870 МПа (также по Роквеллу). [c.422]

    Сообщается о применении в электронных лампах катода из смеси вольфрама, карбида вольфрама и окиси тория. Относительно низкая работа выхода элекпронов и высокая электронная эмиссия тория нашли применение в различных лампах газоразрядного типа (дуговые ртутные лампы высокого давления и др.). [c.652]

    Этим методом на поверхность рабочих лопаток были нанесены окись алюминия, карбид вольфрама, карбид бора, карбвд титана, карбид борид титана и карбид-борид вольфрама. Через две недели после начала работы рабочего колеса с нанесенными на лопатки покрытиями бьш проведен осмотр защищенных поверхностей, при этом защитные покрытия оказались поЛ ностью сработанными. Эффект нанесения покрытий оказался отрицатель ным. Причиной этому послужила пористая структура покрытия. Абразив ные частицы, проникая в поры, изнашивали основной металл лопаток, а на несенное покрытие снималось чулком . Следует отметить, многократно на агломерахщонных фабриках двух метал лургических заводов. Нанесение покрытий осуществлялось в разных местах различными людьми и на различном оборудовании. Эффект же получался постоянно отрицательным. [c.56]

    Более стойкими, чем простые торированные катоды, являются торированные катоды, подвергнутые прогреву в каком-либо газообразном уг.лесодороде, так называемые карбидированные катоды. Благодаря та1 ой обработке катод оказывается покрытым слоем карбида вольфрама. Карбид лучше удерживает на своей поверхности мономолекулярную плёнку тория, чем чисти11 вольфрам. [c.40]

    Система МогС— УС. Твердые растворы карбид вольфрама — карбид молибдена получали [424] путем спекания в угольно-трубчатой печи в среде водорода спрессованных образцов из смесей карбида вольфрама или вольфрама с молибденом и углеродом. Установлено, что при температуре 1600° С и 2000° С могут образовываться твердые растворы на основе карбида вольфрама (ШС—МоС), хотя другие карбиды незначительно растворяются в W . Однако такие твердые растворы нестабильны [424], так как высокотемпературная фаза МоС при охлаждении склонна к распаду на М02С и графит, и их трудно зафиксировать. [c.149]


chem21.info

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
