Карабанов технология обработки древесины – «Технология обработки древесины. Учебник для учащихся 5-9 классов общеобразовательных учреждений» (Карабанов Игорь) на сайте Libring. Сравните цены в интернет-магазинах

Карабанов И.А. Технология обработки древесины. 5-9 класс [PDF]

Учебник. — М.: Просвещение, 1995. — 191 с.: ил. — ISBN 5-09-006340-0.Учебник для учащихся 5-9 классов общеобразовательных учреждений. В книге рассматриваются основные вопросы технология обработки древесины, а именно: физические и механические свойства древесины, моделирование и конструирование изделий, сверлильный и токарный станок и работа на них, шпон и его применение, электрифицированные инструменты для обработки древесины и т.д. Большое внимание уделено рабочим процессам: пиление древесины вдоль волокон, заточка деревообрабатывающих инструментов, точение конических и фасонных деталей, долбление проушин и гнезд, сборка шипового соединения, шпон и его применение и т.д. Рекомендовано в качестве учебного пособия Министерством образования Российской Федерации.5 класс
Назначение и устройство столярного верстака.
Дерево и древесина.
Пиломатериалы и листовые древесные материалы.
Графическая документация на изделия из древесины.
Выполнение и чтение чертежа (эскиза) детали.
Процесс изготовления изделия. Технологическая карта.
Разметка заготовок измерительной линейкой, угольником, шаблоном.
Пиление ножовкой и зачистка деталей.
Выпиливание лобзиком.
Ручное сверление.
Сборка изделий на гвоздях.
Сборка изделий на шурупах.
Сборка изделий на клею.
Отделка изделий водными растворами красителей.
Художественное выжигание.
Отделка изделий лакированием.
Понятие о механизме и машине.
6 класс
Заготовка древесины.
Строение древесины.
Получение и применение пиломатериалов.
Получение и применение листовых древесных материалов.
Чертеж детали призматической формы.
Конструирование изделий.
Моделирование изделий.
Разметка заготовок рейсмусом и разметочным циркулем.
Строгание.
Изготовление деталей цилиндрической формы ручным инструментом.
Отделка изделий масляными красками.
Механизмы передачи движения.
Машина и ее основные части.
Точение цилиндрических деталей на токарном станке.
Сверлильный станок как технологическая машина.
Лесная н деревообрабатывающая промышленность.
7 класс
Физические и механические свойства древесины.
Пороки древесины.
Сушка древесины.
Конструкторская документация на изделия с конической и фасонной поверхностью.
Технологическая документация.
Пиление древесины вдоль волокон.
Заточка деревообрабатывающих инструментов.
Точение конических и фасонных деталей.
Основные виды столярных соединений.
Разметка и запили ванне шипов и проушин.
Долбление проушин и гнезд.
Сборка шипового соединения.
Соединение деталей с помощью шкантов и нагелей.
Профессии и специальности деревообрабатывающего производства.
8 класс
Шпон и его применение.
Чертеж детали с конической поверхностью.
Понятие о резании древесины.
Точение внутренних поверхностей.
Заточка ножовки, стамески, долота.
Изготовление шиповых соединений "ласточкин хвост".
Соединение столярных элементов.
9 класс
Основные сведения о процессе резания.
Приемы обтачивания сложных поверхностей.
Точение изделий со сложной поверхностью по маршрутной и операционной карте.
Электрифицированные инструменты для обработки древесины.
Основные методы механической обработки древесины резанием.
Отделка и отделочные материалы.
Профессии и специальности в промышленной деревообработке.
Профессии и специальности в промышленной деревообработке.
Приложение
Указатель терминов

www.twirpx.com

Карабанов, Игорь Арсеньевич - Технология обработки древесины. 5-9 : учеб. для 5-9 кл. общеобразоват. учреждений


Поиск по определенным полям

Чтобы сузить результаты поисковой выдачи, можно уточнить запрос, указав поля, по которым производить поиск. Список полей представлен выше. Например:

author:иванов

Можно искать по нескольким полям одновременно:

author:иванов title:исследование

Логически операторы

По умолчанию используется оператор AND.
Оператор AND означает, что документ должен соответствовать всем элементам в группе:

исследование разработка

author:иванов title:разработка

оператор OR означает, что документ должен соответствовать одному из значений в группе:

исследование OR разработка

author:иванов OR title:разработка

оператор NOT исключает документы, содержащие данный элемент:

исследование NOT разработка

author:иванов NOT title:разработка

Тип поиска

При написании запроса можно указывать способ, по которому фраза будет искаться. Поддерживается четыре метода: поиск с учетом морфологии, без морфологии, поиск префикса, поиск фразы.
По-умолчанию, поиск производится с учетом морфологии.
Для поиска без морфологии, перед словами в фразе достаточно поставить знак "доллар":

$исследование $развития

Для поиска префикса нужно поставить звездочку после запроса:

исследование*

Для поиска фразы нужно заключить запрос в двойные кавычки:

"исследование и разработка"

Поиск по синонимам

Для включения в результаты поиска синонимов слова нужно поставить решётку "
#
" перед словом или перед выражением в скобках.
В применении к одному слову для него будет найдено до трёх синонимов.
В применении к выражению в скобках к каждому слову будет добавлен синоним, если он был найден.
Не сочетается с поиском без морфологии, поиском по префиксу или поиском по фразе.

#исследование

Группировка

Для того, чтобы сгруппировать поисковые фразы нужно использовать скобки. Это позволяет управлять булевой логикой запроса.
Например, нужно составить запрос: найти документы у которых автор Иванов или Петров, и заглавие содержит слова исследование или разработка:

author:(иванов OR петров) title:(исследование OR разработка)

Приблизительный поиск слова

Для приблизительного поиска нужно поставить тильду "~" в конце слова из фразы. Например:

бром~

При поиске будут найдены такие слова, как "бром", "ром", "пром" и т.д.
Можно дополнительно указать максимальное количество возможных правок: 0, 1 или 2. Например:

бром~1

По умолчанию допускается 2 правки.
Критерий близости

Для поиска по критерию близости, нужно поставить тильду "~" в конце фразы. Например, для того, чтобы найти документы со словами исследование и разработка в пределах 2 слов, используйте следующий запрос:

"исследование разработка"~2

Релевантность выражений

Для изменения релевантности отдельных выражений в поиске используйте знак "^" в конце выражения, после чего укажите уровень релевантности этого выражения по отношению к остальным.
Чем выше уровень, тем более релевантно данное выражение.
Например, в данном выражении слово "исследование" в четыре раза релевантнее слова "разработка":

исследование^4 разработка

По умолчанию, уровень равен 1. Допустимые значения - положительное вещественное число.
Поиск в интервале

Для указания интервала, в котором должно находиться значение какого-то поля, следует указать в скобках граничные значения, разделенные оператором TO.
Будет произведена лексикографическая сортировка.

author:[Иванов TO Петров]

Будут возвращены результаты с автором, начиная от Иванова и заканчивая Петровым, Иванов и Петров будут включены в результат.

author:{Иванов TO Петров}

Такой запрос вернёт результаты с автором, начиная от Иванова и заканчивая Петровым, но Иванов и Петров не будут включены в результат.
Для того, чтобы включить значение в интервал, используйте квадратные скобки. Для исключения значения используйте фигурные скобки.

search.rsl.ru

Технология обработки древесины. - презентация к уроку Технологии

Презентация на тему: Технология обработки древесины.

Скачать эту презентацию

Скачать эту презентацию

№ слайда 1 Описание слайда:

Технология обработки древесины.

№ слайда 2 Описание слайда:

Цель: Цель: Формирование умений по разметке, строганию, изготовлению деталей цилиндрической формы, (рубанком). Задачи: - Расширять представления о способах обработки древесины. - Способствовать развитию навыков работы чертёжным и измерительным инструментом. - Прививать навыки аккуратности, ответственности, стремления к самосовершенствованию и взаимопомощи.

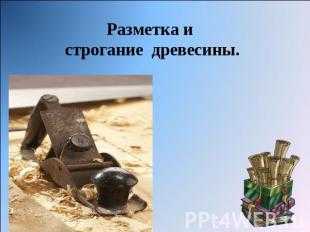

№ слайда 3 Описание слайда:

Разметка и строгание древесины.

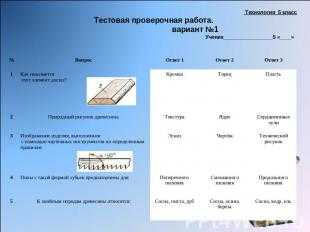

№ слайда 4 Описание слайда:

Тестовая проверочная работа. вариант №1

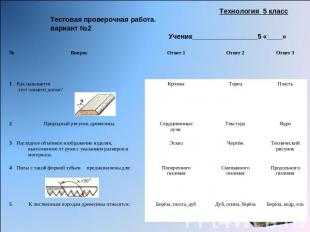

№ слайда 5 Описание слайда:

Тестовая проверочная работа. вариант №2

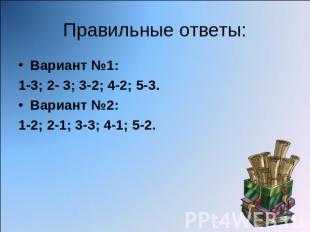

№ слайда 6 Описание слайда:

Вариант №1: Вариант №1: 1-3; 2- 3; 3-2; 4-2; 5-3. Вариант №2: 1-2; 2-1; 3-3; 4-1; 5-2.

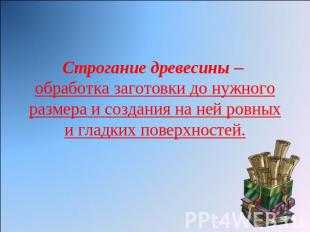

№ слайда 7 Описание слайда:

Строгание древесины – обработка заготовки до нужного размера и создания на ней ровных и гладких поверхностей.

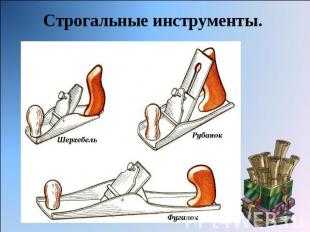

№ слайда 8 Описание слайда:

Строгальные инструменты.

№ слайда 9 Описание слайда:

Устройство шерхебеля. «Шерхебель» — слово немецкого происхождения, что означает «струг для грубого срезания».

№ слайда 10 Описание слайда:

Устройство рубанка. Рубанок предназначен для сострагивания тонких стружек и получения гладких поверхностей на древесине, а также сострагивания заготовки в нужный размер.

№ слайда 11 Описание слайда:

Устройство фуганка. Фуганки намного длиннее рубанков. Ими удобно получать ровные, плоские поверхности.

№ слайда 12 Описание слайда:

Форма ножа.

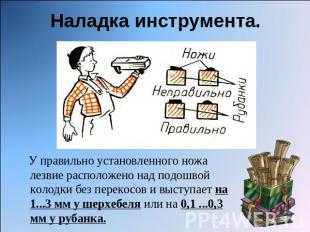

№ слайда 13 Описание слайда:

Наладка инструмента. У правильно установленного ножа лезвие расположено над подошвой колодки без перекосов и выступает на 1...3 мм у шерхебеля или на 0,1 ...0,3 мм у рубанка.

№ слайда 14 Описание слайда:

Закрепление заготовки. Обрабатываемую деталь крепят на верстаке, зажимая или заклинивая между упором и клином так, чтобы сострагиваемая сторона была направлена вверх.

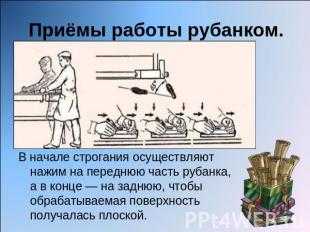

№ слайда 15 Описание слайда:

Приёмы работы рубанком. В начале строгания осуществляют нажим на переднюю часть рубанка, а в конце — на заднюю, чтобы обрабатываемая поверхность получалась плоской.

№ слайда 16 Описание слайда:

Контроль качества строгания Контроль качества строгания осуществляется с помощью линейки или угольника на просвет.

№ слайда 17 Описание слайда:

Другие разновидности рубанков и их предназначение.

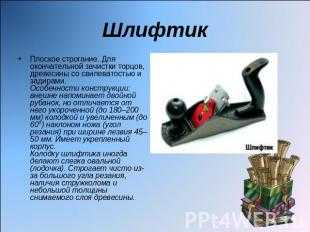

№ слайда 18 Описание слайда:

Плоское строгание. Для окончательной зачистки торцов, древесины со свилеватостью и задирами. Особенности конструкции: внешне напоминает двойной рубанок, но отличается от него укороченной (до 180–200 мм) колодкой и увеличенным (до 60°) наклоном ножа (угол резания) при ширине лезвия 45–50 мм. Имеет укрепленный корпус.  Колодку шлифтика иногда делают слегка овальной (лодочка). Строгает чисто из-за большого угла резания, наличия стружколома и небольшой толщины снимаемого слоя древесины. Плоское строгание. Для окончательной зачистки торцов, древесины со свилеватостью и задирами. Особенности конструкции: внешне напоминает двойной рубанок, но отличается от него укороченной (до 180–200 мм) колодкой и увеличенным (до 60°) наклоном ножа (угол резания) при ширине лезвия 45–50 мм. Имеет укрепленный корпус.  Колодку шлифтика иногда делают слегка овальной (лодочка). Строгает чисто из-за большого угла резания, наличия стружколома и небольшой толщины снимаемого слоя древесины.

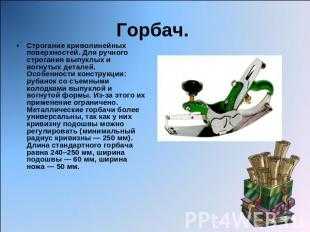

№ слайда 19 Описание слайда:

Строгание криволинейных поверхностей. Для ручного строгания выпуклых и вогнутых деталей. Особенности конструкции: рубанок со съемными колодками выпуклой и вогнутой формы. Из-за этого их применение ограничено. Металлические горбачи более универсальны, так как у них кривизну подошвы можно регулировать (минимальный радиус кривизны — 250 мм). Длина стандартного горбача равна 240–250 мм, ширина подошвы — 60 мм, ширина ножа — 50 мм. Строгание криволинейных поверхностей. Для ручного строгания выпуклых и вогнутых деталей. Особенности конструкции: рубанок со съемными колодками выпуклой и вогнутой формы. Из-за этого их применение ограничено. Металлические горбачи более универсальны, так как у них кривизну подошвы можно регулировать (минимальный радиус кривизны — 250 мм). Длина стандартного горбача равна 240–250 мм, ширина подошвы — 60 мм, ширина ножа — 50 мм.

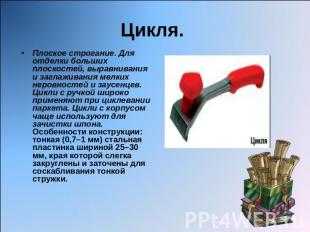

№ слайда 20 Описание слайда:

Плоское строгание. Для отделки больших плоскостей, выравнивания и заглаживания мелких неровностей и заусенцев. Цикли с ручкой широко применяют при циклевании паркета. Цикли с корпусом чаще используют для зачистки шпона. Особенности конструкции: тонкая (0,7–1 мм) стальная пластинка шириной 25–30 мм, края которой слегка закруглены и заточены для соскабливания тонкой стружки. Плоское строгание. Для отделки больших плоскостей, выравнивания и заглаживания мелких неровностей и заусенцев. Цикли с ручкой широко применяют при циклевании паркета. Цикли с корпусом чаще используют для зачистки шпона. Особенности конструкции: тонкая (0,7–1 мм) стальная пластинка шириной 25–30 мм, края которой слегка закруглены и заточены для соскабливания тонкой стружки.

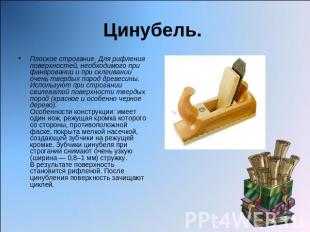

№ слайда 21 Описание слайда:

Плоское строгание. Для рифления поверхностей, необходимого при фанеровании и при склеивании очень твердых пород древесины. Используют при строгании свилеватой поверхности твердых пород (красное и особенно черное дерево). Особенности конструкции: имеет один нож, режущая кромка которого со стороны, противоположной фаске, покрыта мелкой насечкой, создающей зубчики на режущей кромке. Зубчики цинубеля при строгании снимают очень узкую (ширина — 0,8–1 мм) стружку.  В результате поверхность становится рифленой. После цинубления поверхность зачищают циклей. Плоское строгание. Для рифления поверхностей, необходимого при фанеровании и при склеивании очень твердых пород древесины. Используют при строгании свилеватой поверхности твердых пород (красное и особенно черное дерево). Особенности конструкции: имеет один нож, режущая кромка которого со стороны, противоположной фаске, покрыта мелкой насечкой, создающей зубчики на режущей кромке. Зубчики цинубеля при строгании снимают очень узкую (ширина — 0,8–1 мм) стружку.  В результате поверхность становится рифленой. После цинубления поверхность зачищают циклей.

№ слайда 22 Описание слайда:

Профильное строгание. Для прямоугольной обработки кромок, вы сборки и разработки четвертей. Особенности конструкции: малогабаритный рубанок, состоящий из корпуса из алюминиевых сплавов, стального ножа и прижима, а также из упора, закрепленного на корпусе двумя винтами. Ширина ножа — 35 мм. Размер выбираемого фальца — до 12,5 мм (+/- 2 мм). Профильное строгание. Для прямоугольной обработки кромок, вы сборки и разработки четвертей. Особенности конструкции: малогабаритный рубанок, состоящий из корпуса из алюминиевых сплавов, стального ножа и прижима, а также из упора, закрепленного на корпусе двумя винтами. Ширина ножа — 35 мм. Размер выбираемого фальца — до 12,5 мм (+/- 2 мм).

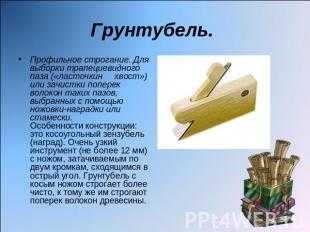

№ слайда 23 Описание слайда:

Профильное строгание. Для выборки трапециевидного паза («ласточкин хвост») или зачистки поперек волокон таких пазов, выбранных с помощью ножовки-наградки или стамески. Особенности конструкции: это косоугольный зензубель (наград). Очень узкий инструмент (не более 12 мм) с ножом, затачиваемым по двум кромкам, сходящимся в острый угол. Грунтубель с косым ножом строгает более чисто, к тому же им строгают поперек волокон древесины. Профильное строгание. Для выборки трапециевидного паза («ласточкин хвост») или зачистки поперек волокон таких пазов, выбранных с помощью ножовки-наградки или стамески. Особенности конструкции: это косоугольный зензубель (наград). Очень узкий инструмент (не более 12 мм) с ножом, затачиваемым по двум кромкам, сходящимся в острый угол. Грунтубель с косым ножом строгает более чисто, к тому же им строгают поперек волокон древесины.

№ слайда 24 Описание слайда:

Декоративное строгание. Для профилирования разнообразных реек, кромок плоских деталей, фигарейных поверхностей филенок и т. д. Особенности конструкции: внешне похожа на зензубель, но имеет многоступенчатую подошву сложного профиля, повторяющего профиль лезвия ножа и зеркальную (обратную) форму профиля детали. Ширина колодки и профиль подошвы и лезвия бывают самыми разнообразными. Декоративное строгание. Для профилирования разнообразных реек, кромок плоских деталей, фигарейных поверхностей филенок и т. д. Особенности конструкции: внешне похожа на зензубель, но имеет многоступенчатую подошву сложного профиля, повторяющего профиль лезвия ножа и зеркальную (обратную) форму профиля детали. Ширина колодки и профиль подошвы и лезвия бывают самыми разнообразными.

№ слайда 25 Описание слайда:

Правила техники безопасности при строгании. 1. Надежно закреплять заготовку на верстаке. 2. Работать рубанком с хорошо заточенным ножом. 3. Не проверять руками остроту лезвия и качество обработки поверхности. 4. Очищать строгальные инструменты от стружки только при помощи деревянного клина. 5. Инструменты для строгания класть на верстак только на бок лезвиями ножа от себя.

№ слайда 26 Описание слайда:

Вопросы: Вопросы: 1. Что такое строгание древесины? 2.Какие инструменты применяют при строгании? 3. Какие меры безопасности следует соблюдать при строгании?

№ слайда 27 Описание слайда:

Практическая работа «Изготовление деталей цилиндрической формы ручным инструментом. Изготовление ручки для киянки»

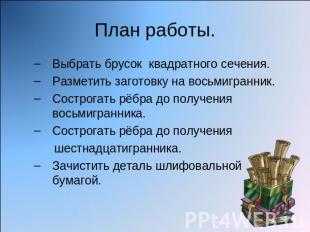

№ слайда 28 Описание слайда:

Выбрать брусок квадратного сечения. Выбрать брусок квадратного сечения. Разметить заготовку на восьмигранник. Сострогать рёбра до получения восьмигранника. Сострогать рёбра до получения шестнадцатигранника. Зачистить деталь шлифовальной бумагой.

№ слайда 29 Описание слайда:

Технологическая карта «Изготовление ручки для киянки»

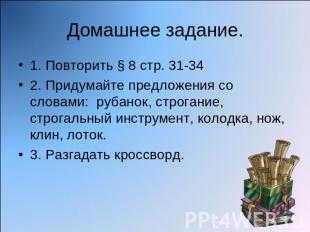

№ слайда 30 Описание слайда:

1. Повторить § 8 стр. 31-34 1. Повторить § 8 стр. 31-34 2. Придумайте предложения со словами: рубанок, строгание, строгальный инструмент, колодка, нож, клин, лоток. 3. Разгадать кроссворд.

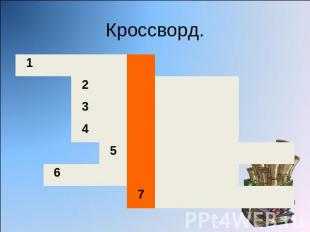

№ слайда 31 Описание слайда:

Кроссворд.

№ слайда 32 Описание слайда:

1. Инструмент, обычно с металлическим лезвием, жёстко закреплённым на рукоятке, обычно деревянной. 1. Инструмент, обычно с металлическим лезвием, жёстко закреплённым на рукоятке, обычно деревянной. 2. Бревно, пропиленное с двух или четырех сторон для последующей распиловки на обрезные пиломатериалы. 3. Ручной инструмент для выпиливания из дерева. 4. Машина для обработки древесины с целью придания ей необходимых размеров и формы. 5. Основной документ школьника на время обучения. 6. Ударный инструмент, применяемый для забивания гвоздей, разбивания предметов и других работ. 7. Деревянный молоток.

№ слайда 33 Описание слайда:

И.А. Карабанов « Технология обработки древесины 5-9 класс». И.А. Карабанов « Технология обработки древесины 5-9 класс». Москва. « Просвещение» 2000г. -191 стр. Технология. Учебник для 5 класса. Москва. « Просвещение» 2008г. -176 стр.

ppt4web.ru

Технология обработки древесины / Карабанов И. А. - 9 Марта 2012

5 класс
34. Назначение и устройство столярного верстака 7
35. Дерево и древесина 9
36. Пиломатериалы и листовые древесные материалы 11
37. Графическая документация на изделия из древесины 14
37 Выполнение и чтение чертежа (эскиза) детали 15
37. Процесс изготовления изделия. Технологическая карта 17
37. Разметка заготовок измерительной линейкой, угольником, шаблоном 21 Пиление ножовкой и зачистка деталей 23
37. Выпиливание лобзиком 27
37. Ручное сверление 30
37. Сборка изделий на гвоздях 33
37. Сборка изделий на шурупах 36
37. Сборка изделий на клею 39
37. Отделка изделий водными растворами красителей 41
37. Художественное выжигание 43
37. Отделка изделий лакированием 45
37. Понятие о механизме и машине 46

6 класс
38. Заготовка древесины 51
39. Строение древесины 53
40. Получение и применение пиломатериалов 55
41. Получение и применение листовых древесных материалов 58
42. Чертеж детали призматической формы 61
43. Конструирование изделий 63
44. Моделирование изделий
45. Разметка заготовок рейсмусом и разметочным циркулем 67
46. Строгание
47. Изготовление деталей цилиндрической формы ручным инструментом 72
48. Отделка изделий масляными красками 75
49. Механизмы передачи движения 77
50. Машина и ее основные части
51. Точение цилиндрических деталей на токарном станке 82
52. Сверлильный станок как технологическая машина 86
53. Лесная и деревообрабатывающая промышленность .

7 класс
34. Физические и механические свойства древесины 93
35. Пороки древесины 95
36. Сушка древесины 98
37. Конструкторская документация на изделия с конической и фасонной поверхностью 99
38. Технологическая документация 102
39. Пиление древесины вдоль волокон 104
40. Заточка деревообрабатывающих инструментов 106
41. Точение конических и фасонных деталей .109
42. Основные виды столярных соединений .111
43. Разметка и запнлнванне шипов и проушин 113
44. Долбление проушин и гнезд 115
45. Сборка шипового соединения 117
46. Соединение деталей с помощью шкантов и нагелей 120
Профессии и. специальности деревообрабатывающее

8 класс

47. Шпон и его применение 125
48. Чертеж детали с конической поверхностью 128
49. Понятие о резании древесины 130
50. Точение внутренних поверхностей 131
51. Заточка ножовки, стамески, долота 136
52. Изготовление шиповых соединений «ласточкин хвост» . 139
Соединение столярных элементов

9 класс

53. Основные сведения о процессе резания 147
54. Приемы обтачивания сложных поверхностей 149
55. Точение изделий со сложной поверхностью по маршрутной и операционной карте 151
56. Электрифицированные инструменты для обработки древесины 155
57. Основные методы механической обработки древесины резанием 158
58. Отделка и отделочные материалы 161
59. Профессии и специальности в промышленной деревообработке 165
60. Профессии и специальности в промышленной деревообработке 170
Приложен 173
Указатель терминов188

palladinakniga.ucoz.net

Отправить ответ

avatar
  Подписаться
Уведомление о
