Капролон (полиамид-6) со склада в Самаре.
ПОЛИАМИД-6 БЛОЧНЫЙ (другие названия ПА-6; эрталон; Ertalon; Sustamid).
Компания «ПРАКТИКА» со своего склада в Самаре реализует Капролон (полиамид-6 блочный) в метровых стержнях различных диаметров или в виде плит.
Капролон может быть использован для самых различных нужд, так как является равноценной и выгодной заменой цветным металлам (бронза, баббит, латунь), различным антифрикционным материалам (бакаут, резина, лингофоль, тестолит, ДСП и т. п.). Имеет широкое применение практически во всех хозяйственных отраслях: в изготовлении новых конструкций, для ремонтных работ, а также – в качестве электроизоляционного материала.
Капролон – многофункциональный конструкционный материал класса полиамидов ( -NH-(CH2)5-CO-). Производится в процессе низкотемпературной анионной полимеризации лактама (амино-капроновая кислота) в присутствии щелочн. катализаторов и активаторов.
Обладает рядом превосходных качеств, которые в совокупности делают его незаменимым:
- Отличный диэлектрик, опережающий по тепловой и механической стойкости всем известные изоляторы поливинилхлорид, полистирол и др.
- Химически стоек; устойчив к воздействию спиртов, щелочей, слабых кислот, различных масел, эфиров, кетонов
- Экологически чистый материал, не подверженный коррозии, сертифицированный на допустимость контактов с пищевыми продуктами любого типа (санитарно-эпидемиологическое заключение)
- В высшей степени износостоек и долговечен, изделия из него превосходно переносят ударные нагрузки, имеют низкий коэффициент трения – могут работать в различных узлах без дополнительной смазки; легко обрабатывается точением, сверлением, фрезерованием, шлифованием
- Растворим в фенолах и крезолах, в уксусной и муравьиной кислотах, а также в концентрированной минеральной кислоте
Физико-механические показатели (справочные)
| Наименование показателя | блочный (ТУ 6-05-988-87) |
| Плотность, кг/м3 | 1150-1160 |
| Температура плавления, oС | 220-250 |
| Разрушающее напряжение при растяжении, МПа | 65-85 |
| Разрушающее напряжение при сжатии, МПа | 100-110 |
| Относительное удлинение при разрыве, % | 15-30 |
Изгибающее напряжение при величине прогиба равной 1. 5 толщины образца, МПа, не менее | 80 |
| Сопротивление ударной нагрузке (ударная вязкость), без надреза, кДж/м2 | не разрушаются |
| Модуль упругости, ГПа | 2.3-2.4 |
| Твердость вдавливания шарика, МПа | 80-100 |
| Температура размягчения при изгибе при напряжении 1,8 МПа, °С | 100-110 |
| Водопоглощение за 24 часа, %/ | 1.5-2.0 / |
| максимальное, % | 6.0-7.0 |
| Коэффициент теплопроводности при комнатной температуре, вт/м.град | 0.29 |
| Средний коэффициент линейного теплового расширения на 1°С в интервале температур: | |
| от -50 до 0°С | 6.6·10-5 |
| от 0°С до 50°С | 9.8·10-5 |
| Коэффициент трения по стали | 0.2-0.3 |
| Напряжение при деформации сжатия 25%, МПа | 100-110 |
Удельное поверхностное электр. сопротивление, Ом | 6·1014-3.5·1015 |
| Удельное объемное электр. сопротивление, Ом·см | (2-6)·1014 |
| Электрическая.прочность, кВ/мм | 30-35 |
| Тангенс угла диэлектрич. потерь при частоте 106 ГЦ | 0.015-0.025 |
| Диэлектрическая проницаемость при частоте 106 ГЦ | 3.0-3.3 |
| Содержание экстрагируемых веществ, % |
АССОРТИМЕНТ ВЫПУСКА
Капролон (полиамид-6 блочный) и графитонаполненная композиция выпускаются в следующем ассортименте:
- ТУ 6-05-988-87 – капролон В и ПА-6 блочный
- ТУ 6-06-38-89 – графитонаполненная композиция ПА-6 блочного

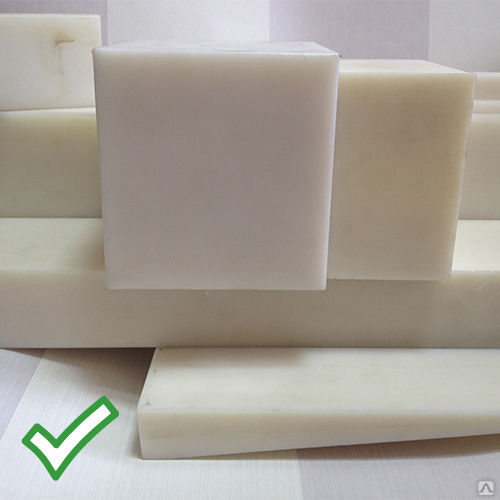

БЛОКИ:
- Полиамид-6 блочный стержневой ТУ 6-06-142-90
- Полиамид-6 блочный стержневой графитонаполненный ТУ 2224-016-00203803-98

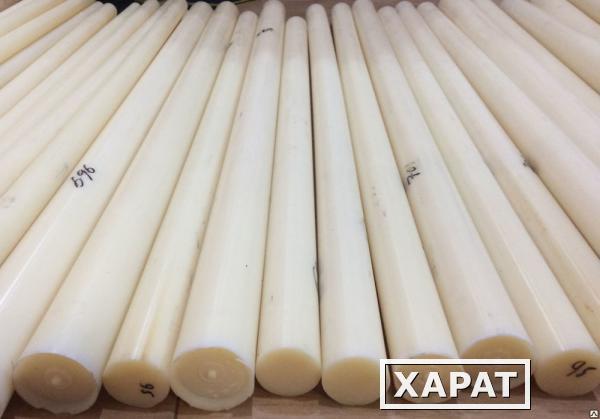

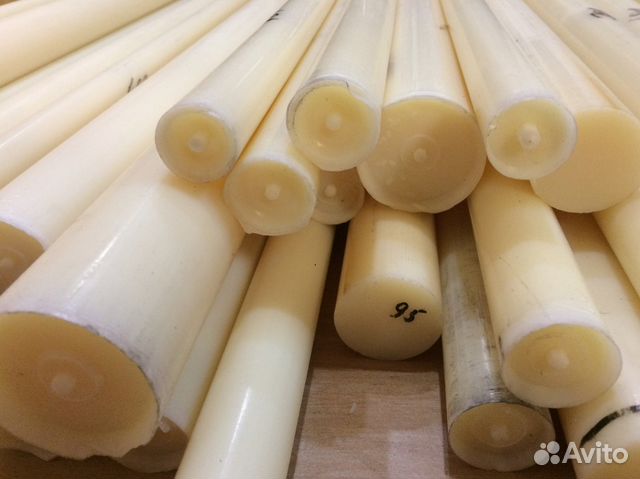

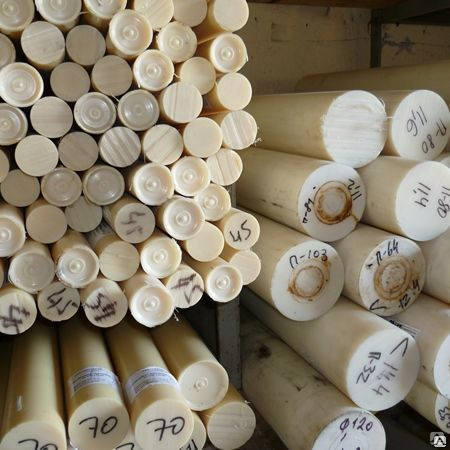

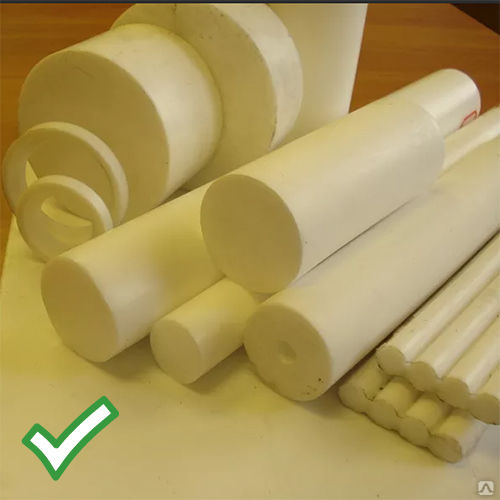

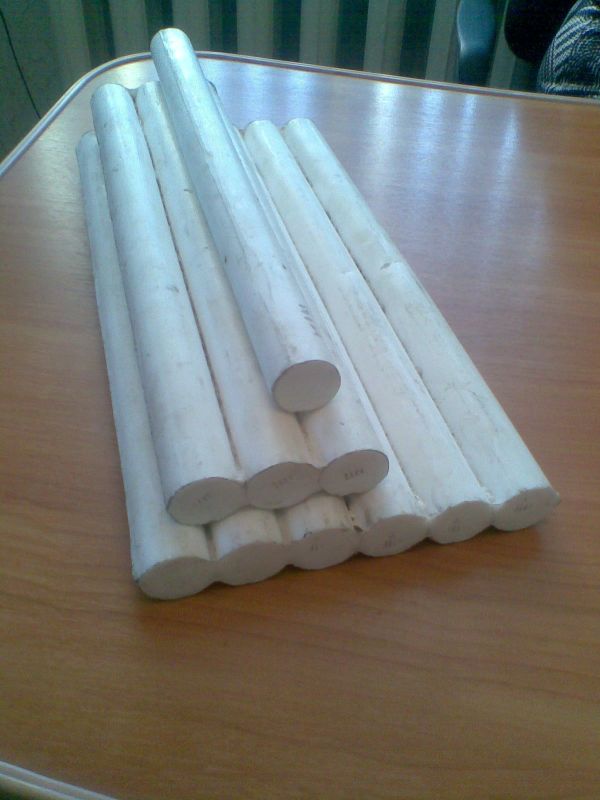

СТЕРЖНИ:

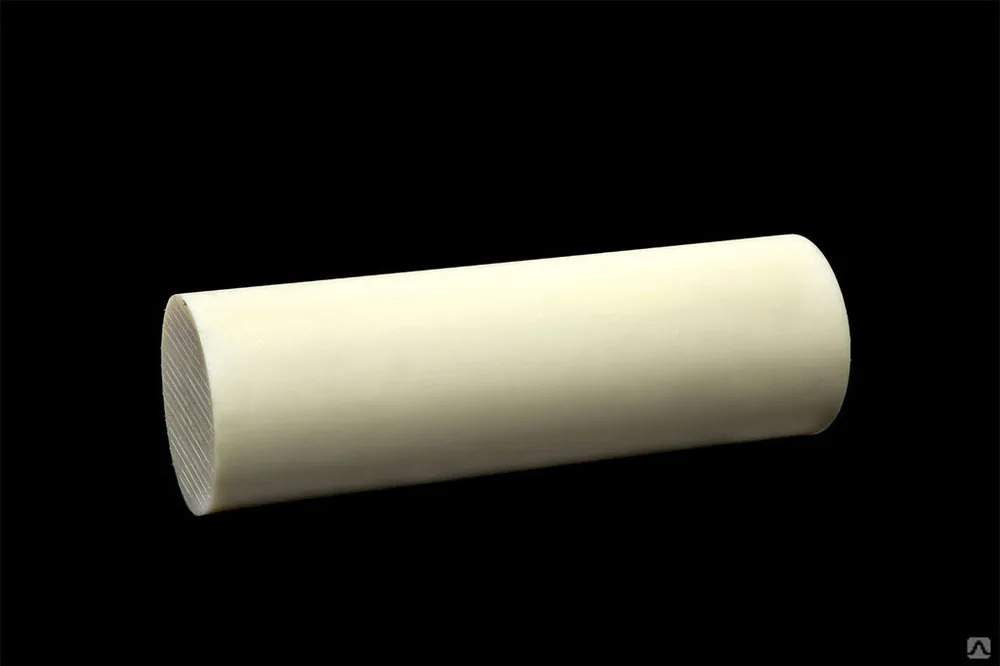

- Полиамид-6 блочный (капролон В) ТУ 6-05-988-87
- Графитонаполненная композиция полиамида-6 блочного ТУ 6-06-38-89
ВТУЛКИ:
- Полиамид-6 блочный (капролон В) центробежного формования ТУ 6-06-35-89
- Графитонаполненная композиция полиамида-6 блочного (капролон Г) ТУ 113-03-07-04-89

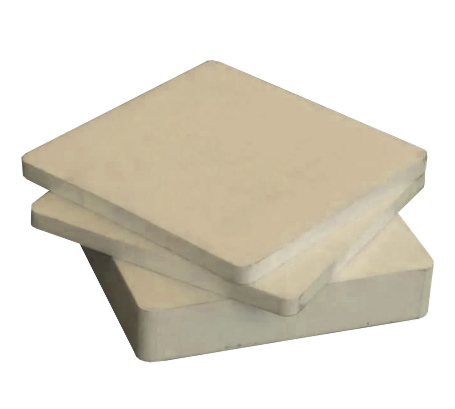

ЛИСТОВОЙ:
- Полиамид-6 блочный листовой ТУ 2224-028-00203803-2002
- Полиамид-6 блочный листовой графитонаполненный ТУ 2224-029-00203803-2002
ОБЛАСТИ ПРИМЕНЕНИЯ
СУДОСТРОЕНИЕ И СУДОРЕМОНТ.
РЕЧНОЙ И МОРСКОЙ РЕГИСТРЫ:Изготовление изделий из ПА-6 блочного (капролана) по ТУ 6-05-988-87; ТУ 6-06-35-89; ТУ 113-03-07-04-89 в судостроении и судоремонте одобрено Российским морским регистром и Российским речным регистром.
Применяется: дейдвудные валы и подшипники гребные, рулевые и другие устройства, ролики веерные; судовая арматура и судовые механизмы – поршни, клапана, слабонагруженные шестерни, насосы, крыльчатки, корпуса, крышки, пробки, буксы, уплотнительные кольца.
ГОРНОРУДНАЯ И ЗОЛОТОДОБЫВАЮЩАЯ ПРОМЫШЛЕННОСТЬ (изготовление):

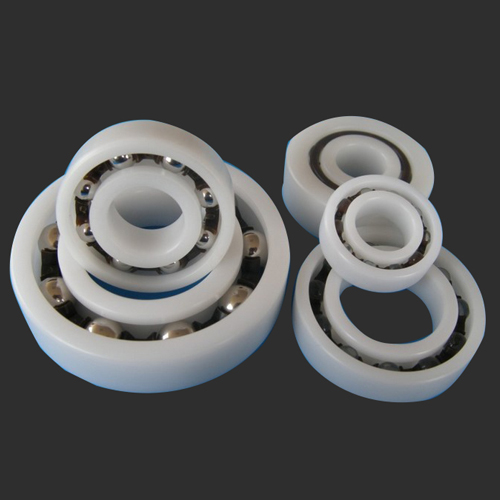

Сферические подшипники, конические и цилиндрические подшипники для камнедробилок типа КМД 1750, КМД 2200.
УГЛЕДОБЫВАЮЩАЯ ПРОМЫШЛЕННОСТЬ (изготовление):
Втулки натяжного, опорного и ведущего колёс, разгрузочного блока, резального барабана, блока наводки, механизма качения ; втулки центральной цапфы, вкладыши седлового подшипника и проч.
НЕФТЕДОБЫВАЮЩАЯ ПРОМЫШЛЕННОСТЬ (изготовление):
Протекторные переводчики на буровых стенках как приспособления против протирания колонн в процессе бурения скважин; скребки-центраторы насосных штанг, подшипники в различных насосах, решётки для вакуум-фильтров.
МЕТАЛЛУРГИЧ. ПРОМЫШЛЕННОСТЬ И ЭНЕРГЕТИКА (изготовление):
Подшипники, пылевые шнеки, насосы, шнеки питания и золоудаления, шаровые мельницы Ш-10, Ш-12; турбинные вкладыши и др. изделия для ТЭЦ, АЭС, ГЭС, ГРЭС.
ПИЩЕВАЯ ПРОМЫШЛЕННОСТЬ (изготовление):
- Этикеточные машины: шестерни, плита отбойная, звёздочки, пробка (направление), пробка (шнек), рёбра
- Аппараты розлива и укупорки: шестерни 12-лучевые, звёздочки 7-и, 12-и 14-и лучевые; роликовые опоры штока, шнеки, подшипники скольжения, втулки
- Транспортеры, транспортерная лента и рольганги: подшипники скольжения, ролики
- Закаточные машины: валики
- Сепараторы, насосы: подшипники скольжения, уплотнительные кольца, манжетодержатели; барабаны для сепараторов небольшого объёма
- Аппараты для производства мороженого, кондитерских изделий, макарон, мясного фарша, пельменей: шнеки, фильеры, штампы, выталкивающие барабаны, втулки, червячные и зубчатые колёса
- Оборудование для переработки мяса: обвалочные и разделочные доски, подшипники различн.
видов - Тележки и вагонетки, кран-балки: обоймы и ролики, колёса с шарикоподшипниками, ступицы колёс, вкладыши упорных и направляющих колёс, тяговых тросов.
видовВ условиях промышленной агрессивной среды – пар, повышенное содержание щелочей и кислот – капролон с успехом применяется взамен традиционных шарикоподшипников.
Капролон в розницу в Находке: 13-товаров: бесплатная доставка [перейти]
Партнерская программаПомощь
Находка
Каталог
Каталог Товаров
Одежда и обувь
Одежда и обувь
Стройматериалы
Стройматериалы
Здоровье и красота
Здоровье и красота
Текстиль и кожа
Текстиль и кожа
Детские товары
Детские товары
Электротехника
Электротехника
Продукты и напитки
Продукты и напитки
Промышленность
Промышленность
Сельское хозяйство
Сельское хозяйство
Вода, газ и тепло
Вода, газ и тепло
Дом и сад
Дом и сад
Все категории
ВходИзбранное
Резина и пластмассыСтанки для обработки неметаллических материаловСтанки для обработки неметаллических материаловЛиния для производства капролонаКапролон в розницу
regmarkets.ru/listpreview/images3/fa/50/fa509be78371821fb723596f198f9dd8.jpg»>Капролон (полиамид 6) стержень 120х1000 мм Тип: стержень
ПОДРОБНЕЕЕще цены и похожие товары
Капролон ПА-6 стержень Ф 10 мм (~1000 мм, ~0,1 кг) экструзионный Материал: экструдированный
ПОДРОБНЕЕЕще цены и похожие товары
Капролон (полиамид 6) стержень 40 х 1000 мм / 1,7кг (ТУ 60-06-142-90) Плотность: 1150кг/м³, Ширина:
ПОДРОБНЕЕЕще цены и похожие товары

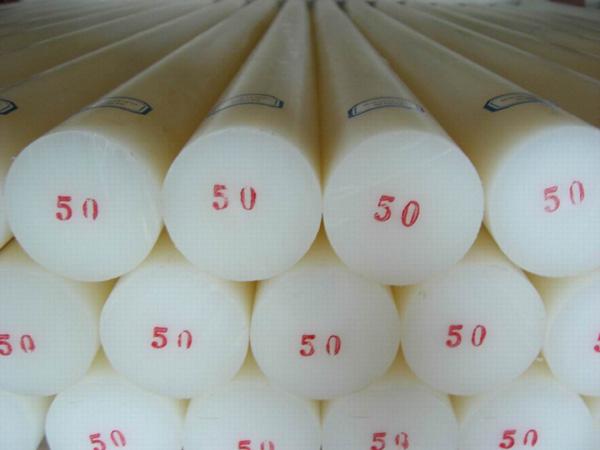

jpg»>Капролон (полиамид 6) стержень 50х1000 мм Тип: стержень
ПОДРОБНЕЕЕще цены и похожие товары
Капролон (полиамид 6) стержень 60 х 1000 мм / 3,7кг (ТУ 60-06-142-90) Плотность: 1150кг/м³, Ширина:
ПОДРОБНЕЕЕще цены и похожие товары
Капролон (полиамид 6) стержень 90х1000 мм Тип: стержень
ПОДРОБНЕЕЕще цены и похожие товары
jpg»>Капролон (полиамид 6) стержень 60х1000 мм Тип: стержень
ПОДРОБНЕЕЕще цены и похожие товары
Капролон листовой ПА-6 6 мм (~1000х1000 мм, ~7,5 кг) г.Клин Форма: лист, Ширина: 100см, Толщина:
ПОДРОБНЕЕЕще цены и похожие товары
Капролон (полиамид 6) стержень 30 х 1000 мм / 1кг (ТУ 60-06-142-90) Плотность: 1150кг/м³, Ширина:
ПОДРОБНЕЕЕще цены и похожие товары
ru/listpreview/images3/1d/ef/1defcb6ee4ff14f35118285a37b9651c.jpg»>Капролон (полиамид 6) стержень 45х1000 мм Толщина: 100см
ПОДРОБНЕЕЕще цены и похожие товары
Капролон (полиамид 6) листовой 5 мм 1000 х 2000 мм / 15,6 кг (ТУ 60-06-142-90) Плотность:
ПОДРОБНЕЕЕще цены и похожие товары
Капролон (полиамид 6) листовой 35 мм 1000 х 1000 мм / 44,5 кг (ТУ 60-06-142-90) Плотность:
ПОДРОБНЕЕЕще цены и похожие товары
Капролон (полиамид 6) стержень 12х1000 мм Толщина: 100см
ПОДРОБНЕЕЕще цены и похожие товары
Капролон (полиамид 6) листовой 10 мм 1000 х 2000 мм / 32 кг (ТУ 60-06-142-90) Плотность: 1150кг/м³,
ПОДРОБНЕЕЕще цены и похожие товары
Капролон (полиамид 6) листовой 50 мм 1000 х 1000 мм / 62 кг (ТУ 60-06-142-90) Плотность: 1150кг/м³,
ПОДРОБНЕЕЕще цены и похожие товары
Капролон (полиамид 6) стержень 160 х 1000 мм / 24,5кг (ТУ 60-06-142-90) Плотность: 1150кг/м³,
ПОДРОБНЕЕЕще цены и похожие товары
Капролон (полиамид 6) стержень 200 х 1000 мм / 38кг (ТУ 60-06-142-90) Плотность: 1150кг/м³, Ширина:
ПОДРОБНЕЕЕще цены и похожие товары
Капролон (полиамид 6) стержень 35 х 1000 мм / 1кг (ТУ 60-06-142-90) Плотность: 1150кг/м³, Ширина:
ПОДРОБНЕЕЕще цены и похожие товары
Капролон стержень (полиамид марка Б) 40 мм L 1000 диаметр: 40 мм
ПОДРОБНЕЕЕще цены и похожие товары
2 страница из 18
что это за материал, характеристика, преимущества и область применения такого полимера
Заявка на товар/услугу
Капролон (ПА-6, полиамид-6, поликапроамид) – конструкционный материал, который можно купить в виде стержней, блоков, листов либо готовых изделий.
У нас можно купить капролон (полиамид-6) стержень, листовой, графитонаполненный, маслонаполненный. Опт и розница, доставка по России. Изготавливаем под заказ втулки и другие детали.
Это уникальный, многофункциональный материал антифрикционного и конструкционного назначения, с высокой экологической чистотой.
Технические характеристики и свойства капролона (полиамида ПА-6)
Капролон – достаточно новый конструкционный материал. В различных отраслях промышленности он используется всего около 30 лет (с 1980 года). Один из самых известных полиамидов, в других странах носит названия: поликапроамид, капрон, перлон, пласкон, амилан, силон, дедерон, капролан, найлон-6.
Цвет чистого капролона без добавок – от белого до кремового. Цвет ПА6-МДМ, ПА6-МГ – от серого до черного. Материал без запаха. Внешне похож на рогоподобное вещество. Ему присущи диэлектрические свойства.
ПА-6 не токсичный, поэтому может использоваться для производства деталей и элементов пищевой промышленности.
Не оказывает вредного влияния на человеческий организм.
В процессе механической обработки ПА-6 на фрезерных, токарных станках и другом оборудовании, не образуется пыли (только достаточно крупную стружку), вредных веществ, не происходит разложение материала, а незначительный нагрев полуфабриката не оказывает вредного влияния на организм человека. Разлагается капролон только когда температура достигнет выше 300ºС. В результате происходит выделение аммиака, окиси углерода.
ПА-6 (полиамид-6) характеризуется высокой устойчивостью к коррозии, прекрасной износостойкостью, прочностью, антифрикционными свойствами. Не разрушается под воздействием кетонов, масел, эфиров, углеводородов, спиртов, щелочей, слабых растворов кислот. Растворяется в минеральных кислотах высокой концентрации, фенолах, фторированных спиртах, уксусной и муравьиной кислотах. Допускается использование изделий из капролона в контакте с водой для питья, пищевыми продуктами.
Изделия из капролона могут в течении нескольких лет находиться на открытом воздухе, под воздействием влаги, осадков, ультрафиолетового излучения и других агрессивных факторов, не потеряв при этом своих физико-химических, эксплуатационных технических характеристик.
Согласно техническим характеристикам, ПА-6 отличается способностью поглощать шум, динамические нагрузки, снижать вибрацию. Благодаря данному свойству материал нашел широкое применение при изготовлении шестерней, работающих бесшумно.
Полиамид-6 хорошо поддается фрезерованию, сверлению, точению, шлифованию, резанию, строганию на стандартных металлорежущих станках.
Плотность капролона – 1150 — 1160 кг/м³. Рабочая температура материала – от -40 до +70 °C. Электрическая прочность — 30—35 кВ/мм. Температура плавления — 220—225 °C. Упругость конструкционного пластика при сжатии — 2,0—4,0 ГПа, а удлинение при разрыве — 10 %. Коэффициент трения по стали составляет:
• без дополнительной смазки — 0,2—0,3;
• с водяной смазкой — 0,005—0,02;
• графитированного полиамида — 0,002—0,01.
Твердость капролона по Бринеллю – не меньше 130 HB.
Капролон часто заменяет в механизмах детали из стали или бронзы. Вес ПА-6 при этом в 6-7 раз меньше! Материал, в паре с любыми другими металлами и сплавами, отличается низким коэффициентом трения.
Если сравнивать с бронзой или сталью, капролон в 1,5 раза увеличивает срок службы оборудования, детали из данного конструкционного материала в 2 раза уменьшают износ пар трения, полиамид-6 на 50% уменьшает стоимость на 50%, а трудоемкость изготовления деталей – на 35%. Кроме того, трущиеся элементы из полиамида обладают эффектом самосмазывания, т.е. могут прекрасно функционировать без дополнительной смазки узлов.
Итак, основные преимущества полиамида 6:
— устойчивость к коррозии, многим агрессивным средам;
— высокая химическая стойкость;
— уникальный эффект самосмазывания;
— способность поглощать вибрацию, звуки, динамические нагрузки;
— биологическая инертность;
— долговечность;
— высокая прочность;
— стойкость к истиранию;
— легко обрабатывается и др.
Цена изделий из капролона ниже, чем стоимость аналогичных изделий изготовленных из цветных металлов, а долговечность и износостойкость значительно превосходит.
Детали из полиамида-6 эффективно заменяют аналогичные детали, изготовленные из баббита, стали, латуни, бронзы.
Для справки
Описываемый в статье капролон, технические характеристики которого будут интересны каждому потребителю, способен снизить износ изделий, повышая срок их эксплуатации в 1,5 раза. Трудоемкость процесса изготовления при этом на 35 % меньше, тогда как итоговая стоимость получается почти в 0,5 раза ниже по сравнению с аналогами из бронзы и стали.
Виды капролона, аналоги
Зависимо от способа производства капролон подразделяют на: экструзионный, литьевой.
Метод изготовления полиамида и добавки, которые вводятся в его состав в рамках технологического процесса, определяют полезные качества и сферу применения данного конструкционного материала.
Литьевой капролон
Литьевой капролон – наиболее распространенный полиамид 6. Абсолютно безвредный по отношению к организму человека, благодаря чему широко применяется в пищевой промышленности. Легко поддается разным методам обработки, отличается высокими антифрикционными свойствами. Литьевой капролон маслонаполненный (со смазкой)
Полиамид 6, модифицированный смазкой, может использоваться в узлах с постоянным трением, где требуется постоянная подача смазочных материалов. Смазка в составе способствует уменьшению коэффициента трения, увеличению скольжения деталей. В сравнении с ненаполненным капролоном, коэффициент скольжения у маслонаполненного в 2,5 раза выше. Смешанная система смазок, входящая в состав, не нуждается в периодическом пополнении, не высыхает на протяжении всего срока службы детали, не исчезает при трении или механообработке.
Также маслонаполненный полиамид обеспечивает лучшую стабильность, размерность, несколько меньшее водопоглощение. Цвет стержня капролона маслонаполненного – черный.
Полиамид 6 с дисульфидом молибдена
Капролон обозначается ПА6 МДМ, характеризуется повышенным антифрикционными качествами. Цвет такого конструкционного материала – от серого до черного, зависимо от доли модификатора. Из капролона с добавкой молибдена производят стержни, листы, втулки с высокой гладкостью поверхности.

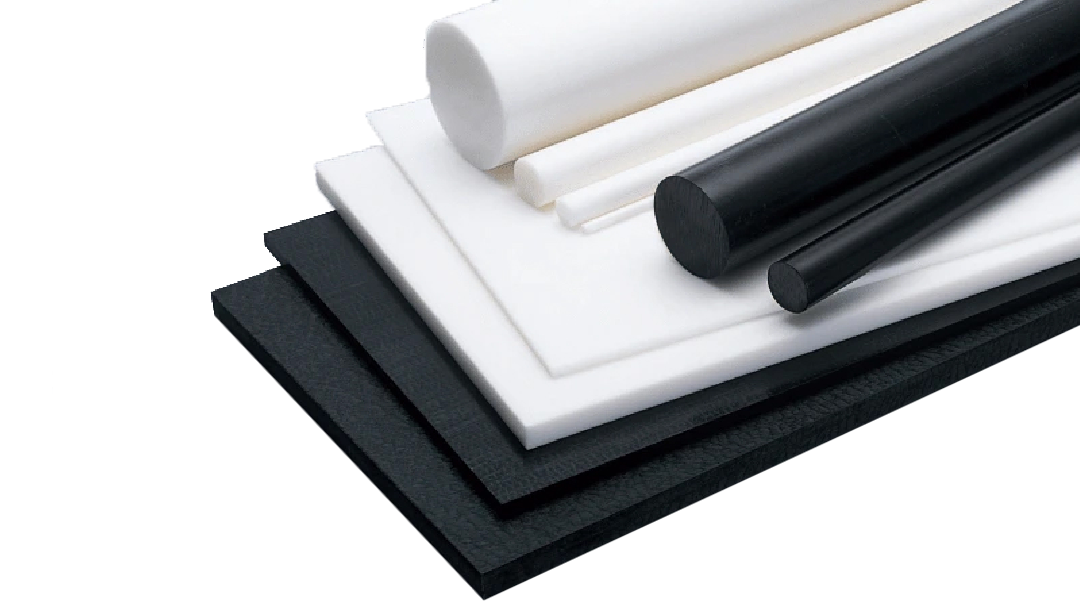

Капролон графитонаполненный
Производится по ТУ 2224-003-39046337-04, ТУ BY 690686201.001-2010 и др.
Стержни графитонаполненного капролона содержат мелкодисперсный графитовый порошок черного цвета, поэтому их цвет от серого до черного. По износостойкости стержень с графитом превосходит все остальные марки ПА6. Марка ПА6 МГ характеризуется антифрикционным свойствами и повышенным антистатическими.
Экструзионный капролон
Экструзионный капролон, в сравнении с литьевым, очень похож по свойствам, но характеризуется меньшей жесткостью, меньшей хрупкостью.
Вязкость ПА-6 блочного (экструзия) при этом выше, чем у литого. В быту экструзионный капролон известен еще как «капрон», материал обладает хорошими электроизоляционными характеристиками. Производство методом экструзии позволяет затем ввести в состав различные наполнители (модификаторы), придающие ему дополнительные свойства, например, углеволокно, стекловолокно, дисульфид молибдена.
Экструзионный ПА-6, модифицированный стекловолокном
Стекловолокнистые модификаторы значительно улучшают свойства ПА-6 – увеличивается стойкость к разрушению при воздействии отрицательных температур и нагревании, повышается жесткость, прочность, снижается осадка за счет уменьшения линейного коэффициента расширения. Среди сфер применения стеклонаполненного капролона можно отметить производство корпусов для музыкальных инструментов, детали приборостроения, несущие элементы трансформаторов.
Полиамид 11
Полиамид 11 – один из наиболее дорогих полимеров. Изделия из данного материала практически не подвергаются коррозии пластиков (старению), отличается наиболее низким водопоглощением – всего 0,9%.
Не меняет своих характеристик, сохраняет форму во влажной окружающей среде, ввиду чего, полиамид 11 просто незаменим в судо-, авиа-, машиностроении. Не боится отрицательных температур. Очень низкий процент водопоглощения и физиологическая инертность обуславливают широкое применение полиамида 11 в пищевой промышленности. А малая гигроскопичность делает его востребованным в виде изоляционного материала (энергетика, электротехника).
Полиамид 12
По характеристикам несколько схож с полиамидом 11, также обладает низкими показателями водопоглощения, высокой степенью износостойкости, скольжения. Детали из полиамида 12 могут применяться в условиях повышенной влажности, температуры. Из него производят шнеки, канатные блоки, буферные планки, колеса с червячной передачей, втулки, ролики, многие амортизационные элементы.
Полиамид 46
Капролон с самой высокой температурой плавления — 295°С. Применяется для производства жаростойких деталей. Главный недостаток полиамида 46 – повышенное поглощение влаги.
Полиамид 66
Ненаполненный капролон отличается от полиамида 6 большей плотностью. Среди основных характеристик полиамида 66 можно отметить хорошую упругость, высокую прочность и твердость, жесткость. Материал устойчив к воздействию гамма, рентгеновских лучей, ГСМ, пищевых жиров, растворителей, щелочей, технических масел.
Полиамид 6 блочный еще со времен СССР производится двух марок – А и Б.
Согласно ТУ 2224-036-00203803-2012 капролон ПА-6 изготавливается марок А и Б. Разница заключается в пористости и напряжении на изгиб. Норма для капролона марки А – отсутствие на поверхности разреза пор, а для марки Б – не более 2 пор от 0,8 до 1,5 мм. Напряжение на изгиб марки А при величине прогиба равной полуторной толщине образца – не меньше 90 МПа, а капролона Б – не менее 80 МПа. Марка А востребована в самолетостроении – для изготовления ответственных деталей, а Б – машиностроение, при производстве конструкционных деталей.
Капролон или фторопласт
Технические характеристики фторопласта и капролона очень похожи.
Эти два материала безвредны для человека, поэтому часто применяются в медицине, пищевой промышленности. Химическая стойкость обеих пластиков также на высоте.
Выбирать, капролон или фторопласт необходимо, исходя из того, с какой целью и где именно их использовать.
Фторопласт мягче, чем капролон, его можно разрезать ножом. При нажатии на фторопласт могут остаться небольшие вмятины. Капролон более твердый, при ударе слышен глухой звук. В сравнении с фторопластом, характеризуется меньшей износостойкостью, меньшим коэффициентом трения. Плотность капролона в 2 раза меньше. При производстве втулок из капролона, точность изготовления деталей должна быть очень высокой – до сотых долей миллиметра.
Марки и формы выпуска
Самая популярная марка фторопласта – фторопласт-4.
Это универсальный материал с лучшими диэлектрическими и механическими свойствами, а также с максимальной температурной стойкостью. Дополнительно его свойства улучшают добавлением различных наполнителей.
Менее популярный фторопласт-3. Его химическая и термическая устойчивость несколько ниже, зато он прочнее и тверже фторопласта-4. Фторопласт-3 можно расплавить для изготовления деталей нужной формы. Он отлично переносит низкие температуры.
Реже используются такие марки фторопласта:
- Фторопласт-40 (повышенная ударопрочность и химическая устойчивость).
- Фторопласт 4-Д (повышенные диэлектрические показатели, термостойкость).
- Фторопласт Ф-4К15М5 (пониженный коэффициент трения, высокая износостойкость).
- Фторопласт 4-Ф К20 (повышенная износостойкость, идеальное решение для изготовления элементов подвижных соединений).
Капролон известен под названием полиамид 6 (ПА 6). Его также производят в модификациях ПА 6-МГ и ПА 6-МДМ, которые несколько различаются эксплуатационными характеристиками.
Главные отличия марки ПА 6-МГ – более широкий диапазон коэффициента относительного удлинения, повышенная твердость, низкая ударная вязкость и высокая теплопроводность. ПА 6-МДМ отличается сниженным коэффициентом линейного теплового расширения.
Фторопласт и капролон получают в виде порошковых полуфабрикатов после полимеризации мономеров. Далее порошок расплавляют, добавляют катализаторы, отвердители и присадки. Из расплава производят заготовки или готовые изделия путем экструзии или литья. Выпускаются материалы в виде листов, стержней, блоков.
ГОСТы и ТУ на капролон
На просторах сети Интернет люди часто ищут «капролон ГОСТ 7850». Капролон не производится по ГОСТам! Еще с советских времен нормы, правила производства ПА-6 (поликапроамида, полиамида-6) устанавливаются техническими требованиями (ТУ). А по ГОСТ 7850 (вернее, ГОСТ 7850-2013), производится капролактам (циклический лактам (амид) ε-аминокапроновой кислоты). Капролактам – это бесцветный кристаллический порошок либо жидкий состав, именно из капролактама производят капролон.
Купить капролон можно, изготовленный по: ТУ 2224-001-78534599-2006, техническим условиям ТУ 2224-036-00203803-2012, ТУ 2224-003-39046337-04, ТУ BY 690686201.001-2010 и других.
Капролон листовой
Листовой капролон – полиамид ПА-6 в форме пластины с прямоугольным сечением. Широко применяется в промышленности для производства подшипников, валов, роликов, вкладышей, втулок и других элементов оборудования. Листы различны по толщине, весу, габаритам. Купить листовой капролон можно толщиной от 6 до 250 миллиметров, размер листа 1000*1000 мм, 1000*2000 мм, 500*700 мм, других размеров. Вес листа зависит от его габаритов и толщины, например, вес одного листа полиамида 6, толщиной 10 мм, размером 1000*1000 мм – около 11,7 кг, а толщиной 40 мм с аналогичным размером – порядка 49,3 кг.
Не следует по листовому капролону наносить удары молотком либо другими предметами, т.к. поверхность скользкая и гладкая, упругая. Брать листы необходимо только в перчатках, заостренные кромки могут повредить кожу.
Механическую обработку проводят на стандартных металлообрабатывающих станках инструментами из углеродистой стали либо при длительной работе – со специальными наконечниками из карбида вольфрама или с алмазным напылением. При производстве сложных деталей желательно распределить фронт работы на несколько простых операций, во избежание повреждения и растрескивания полуфабриката.
При хранении листового капролона на холоде (холодные помещения) перед запуском его в производство, необходимо листы около 5 — 7 суток выдержать при более высокой температуре (теплые помещения).
Применение
Благодаря уникальным свойствам, техническим характеристикам полиамида ПА-6 из него изготавливают множество различных наименований изделий для самых разных сфер промышленности и жизнедеятельности человека. Это ролики, шкивы, вкладыши, втулки из капролона, элементы подшипников скольжения, а также качения.
Способность поглощать динамические нагрузки, шум и вибрацию обуславливает востребованность данного вида пластика для покрытия направляющих, колес, блоков, а также при изготовлении шестерней (например, в таком бытовом электроприборе, как электрическая мясорубка).
ПА-6 также используется для изготовления деталей грузоподъемных механизмов, редукторов высокого давления, узлов трения, испытывающих высокие нагрузки и т.п. Из него производят крылатки, лопасти насосов, шестерни, ролики для лент конвейеров, корпуса. На предприятиях пищевой промышленности нередко можно встретить разделочные доски из ПА-6.
Поставщик: ООО РТГ «МетПромСтар»
Особенности материала
Полиамид па-66

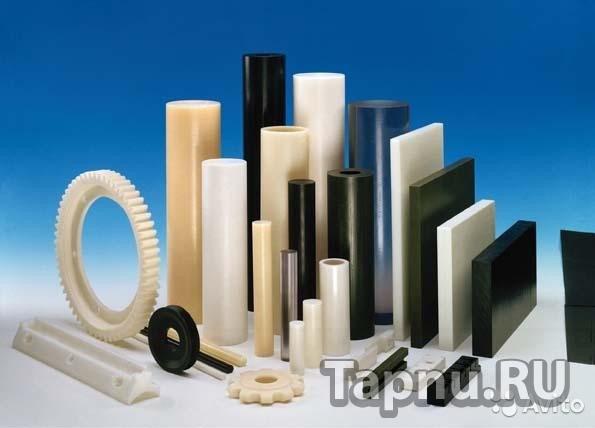

Капролон из полиамида 6 марки известен в таких сферах как:
- • производство кожаных изделий,
- • пищевая промышленность,
- • автомобильная промышленность.
В машиностроении этот материал применяют в процессе изготовления подшипников скольжения, шестерен, шкивов.
В странах бывшего СССР этот полиамид появился только в 80-х годах. Его ценят за высокую прочность, износостойкость. Ему не страшны высокие и низкие температурные режимы.

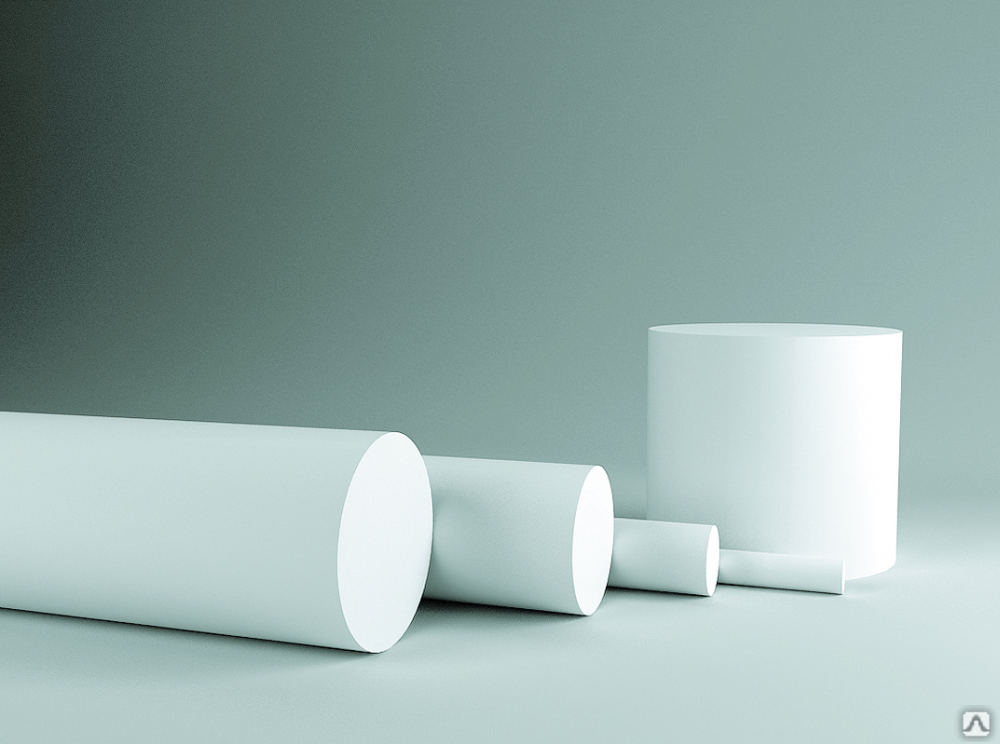

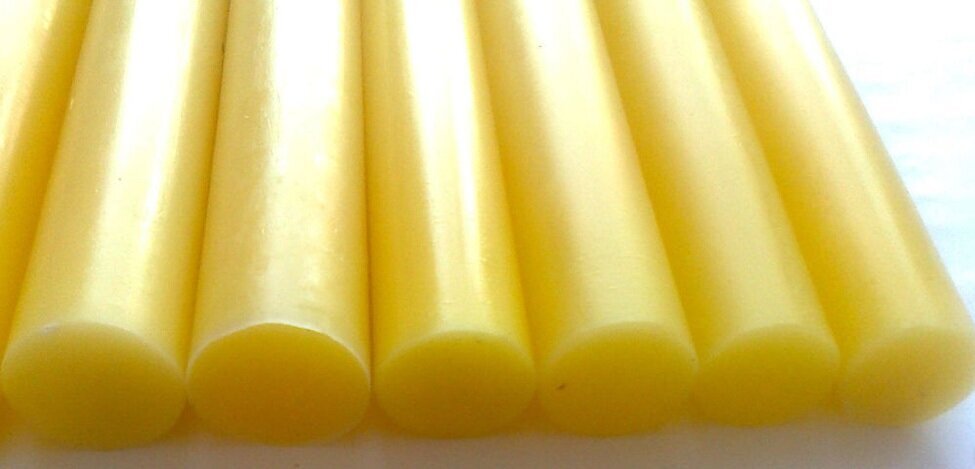

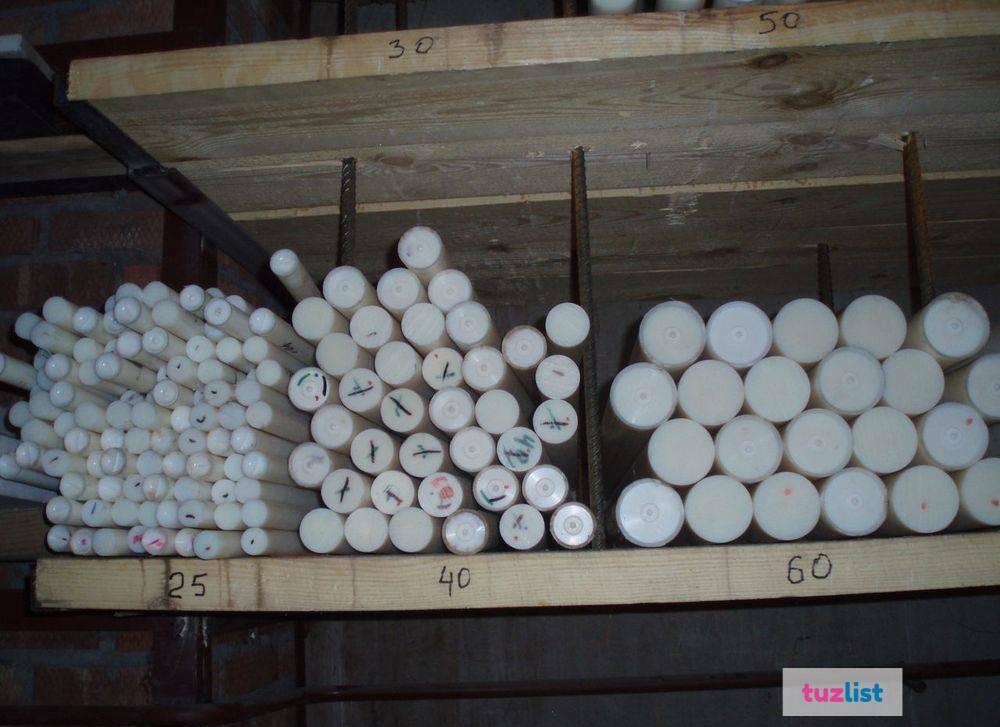

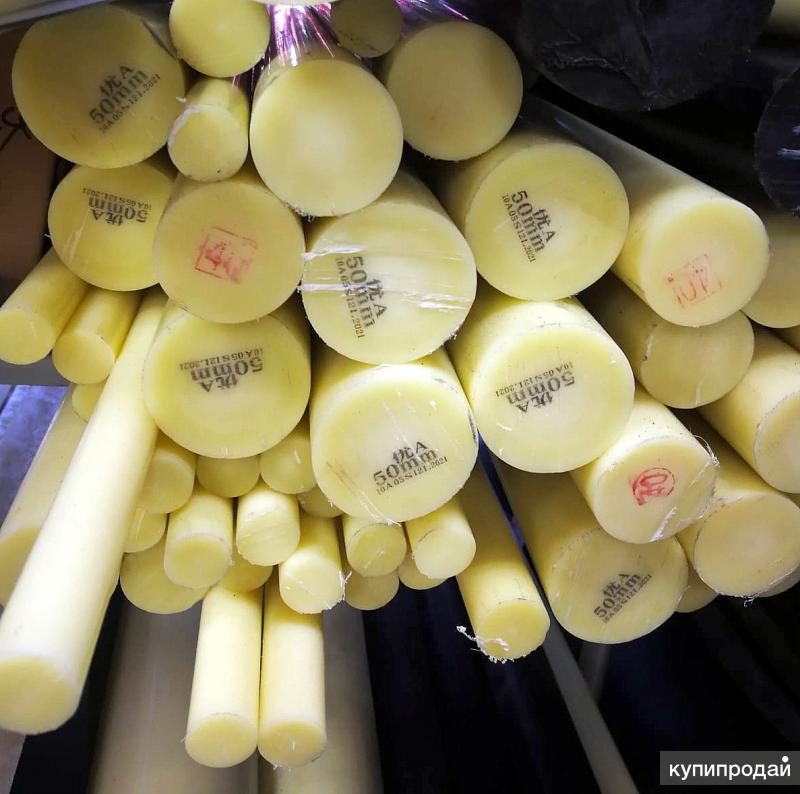

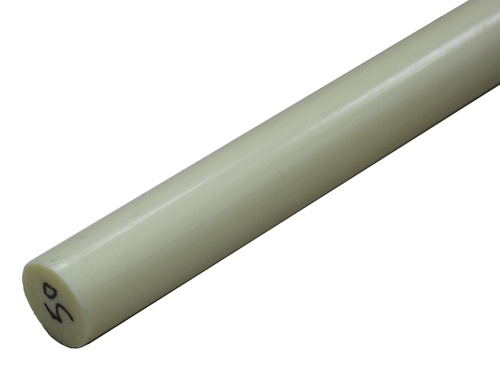

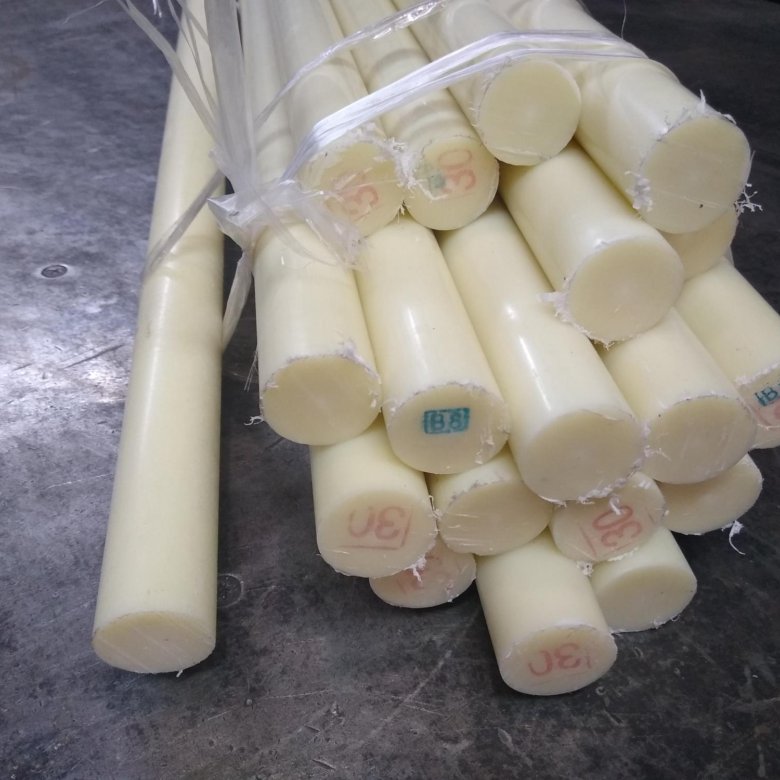

Стержни из капролона имеют малый вес, они достаточно легкие, но и очень прочные.
Вес капролона в 6 раз меньше стали. Разный диаметр стержней позволяет изготавливать различные по размеру подшипники для транспорта. Они не подвергаются окислению, имеют высокую степень скольжения. Такие характеристики капролона являются решающими в процессе производства крылаток для насосов, лопастей, натяжных роликов и т.д.
В пищевой промышленности разделочная доска из капролона па 6 считается одной из самых долговечных, так как имеет высокую прочность, легкость и практичность по уходу.
Полиамид (ПА, капролон, Эрталон, Сустамид)
- Продукция
- ИНЖЕНЕРНЫЙ ПЛАСТИК
- Полиамид (ПА, капролон, Эрталон, Сустамид)
Материал многофункциональный конструкционный и антифрикционный. Выгодно заменяет цветные металлы и сплавы. Химически стоек, обладает хорошими механическими и электрическими свойствами, износостойкостью, может работать без смазки при трении, хорошо обрабатывается фрезерованием, точением, сверлением, шлифованием.
Сертифицирован для контакта с пищевыми продуктами. Используется как в новом строительстве, так и в ремонте.
Поставки (полиамид 6, 4,6, 66 и их композиции):
круглые прутки и диски диаметром от 5 мм до 500 мм
гибкие трубы, трубы, втулки внутренним диаметром 2мм до 570мм
ПА 6 «Эрталон 6 СА»
Производитель — Бельгия
Способ производства — экструзия
Цвета — белый, черный
Программа поставки:
Круглый пруток диаметром 5-600мм
Лист толщиной 0,5-80мм
Трубка / втулка
Максимальная рабочая температура, °С: 85
Минимальная рабочая температура, °С: -40
Температура плавления, °С: 220
Плотность, г/см3 1,14
В В этом материале оптимально сочетаются механическая прочность, твердость, ударная вязкость, механические демпфирующие свойства и износостойкость. Эти свойства вместе с хорошими электроизоляционными свойствами и хорошей химической стойкостью делают Ertalon 6 SA «универсальной» маркой для механического строительства и ремонта.
Программа поставки:
Круглый пруток диаметром 50-500мм
Толщина листа 10-250мм
Труба/втулка
Максимальная рабочая температура, °С: 106
Минимальная рабочая температура, °С: -30
Плавка точка, °С: 220
Плотность, г/см3 1,15
Инъекционный полиамид немодифицированной марки имеет характеристики, очень близкие к характеристикам 66 Ertalon SA. Этот материал сочетает в себе высокую механическую прочность, жесткость и твердость с очень хорошим сопротивлением ползучести и износостойкостью, стойкостью к термическому старению и обрабатываемостью.
ПА 6 «Эрталон 6 ХАУ+»
Производитель — Бельгия
Способ производства — литье
Цвета — слоновая кость, черный
Программа поставки:
Круглый пруток диаметром 50-500мм
Толщина листа 10-100мм
Труба/втулка
Максимальная рабочая температура, °С: 120
Минимальная рабочая температура, °С: -30
Плотность, г/см3 1,15
Эрталон 6 ХАУ+ – термостабилизированный полиамидный литьевой с высокой степенью кристалличности и однородности структура.
По сравнению с обычным экструдированием и литьем под давлением полиамид обладает более высокой стойкостью к термическому старению (более высокой устойчивостью к термической деструкции), что приводит к повышению рабочей температуры до 15-30°С в течение длительного времени. Ertalon 6 XAU+ особенно рекомендуется для элементов скольжения и других быстроизнашивающихся деталей при температурах выше +60°C.
ПА 6 «Эрталон LFX»
Производитель — Бельгия
Способ производства — литье
Цвет — темно-зеленый
Программа поставки:
Круг диаметром 50-500мм
Толщина листа 10-100мм
Труба/втулка
Максимальная рабочая температура, ° C: 105
Температура плавления, °C: 220
Плотность, г/см3 1,15
Ertalon LFX — формовочный полиамид, содержащий смазки, который действительно является самосмазывающимся материалом. Этот материал разработан специально для тяжелонагруженных, малоподвижных элементов скольжения и сухой, благодаря низкому коэффициенту трения (-50%), а износостойкость (до 10 раз выше) позволяет значительно расширить область применения полиамидов.
PA 6 «Nylatron GSM»
Производитель — Бельгия
Способ производства — литье
Цвета — серо-черный
Программа поставки:
Круг диаметром 50-500мм
Толщина листа 10-100мм
Труба/втулка
Максимальная рабочая температура , °С: 105
Минимальная рабочая температура, °С: -30
Температура плавления, °С: 220
Плотность, г/см3 1,16
Нилатрон ГСМ содержит мелкодисперсные частицы дисульфида молибдена, положительно влияющие на трение и износ свойства, не ухудшая при этом высокую ударопрочность и сопротивление усталости, присущие немодифицированным литьевым полиамидам. Это дает возможность применять эту марку для изготовления шестерен, подшипников, звездочек и канатных блоков.
PA 6 «Nylatron MC901»
Производитель — Бельгия
Способ производства — литье
Цвета — синий
Программа поставки:
Круг диаметром 50-500мм
Толщина листа 10-100мм
Труба/втулка
Максимальная рабочая температура, ° C: 105
Минимальная рабочая температура, °C: -30
Температура плавления, °C: 220
Плотность, г/см3 1,15
Этот модифицированный полиамид для литья под давлением, легко отличимый по синему цвету, проявляет повышенную вязкость, гибкость и усталостную прочность.
сопротивление, чем Ertalon 6 PLA. Это делает материал особенно подходящим для зубчатых колес и зубчатых реек малого диаметра.
ПА 6 «Нилатрон НСМ»
Производитель — Бельгия
Способ производства — литье
Цвета — синий
Программа поставки:
Круг диаметром 50-500мм
Толщина листа 10-100мм
Труба/втулка
Максимальная рабочая температура, ° C: 105
Минимальная рабочая температура, °C: -30
Температура плавления, °C: 220
Плотность, г/см3 1,15
Nylatron NSM представляет собой специальный литой полиамид 6, содержащий равномерно распределенную твердую смазку, придающую «смазочный» материал с отличными свойствами скольжения, отличной износостойкостью, а также чрезвычайно высоким предельным фактором скорость-давление (до 5 раз выше предела PV, чем у обычных литых полиамидов). Nylatron NSM особенно подходит для подшипников, работающих без смазки при более высоких скоростях скольжения и изнашиваемых деталей, и поэтому является прекрасным дополнением к маслонаполненному Ertalon LFX.
ПА 66 «Эрталон 66 СА»
Производитель — Бельгия
Способ производства — экструзия
Цвета — слоновая кость, черный
Программа поставки:
Круглый пруток диаметром 5-250мм
Толщина листа 2-100мм
Максимальная рабочая температура, °С : 95
Минимальная рабочая температура, °С: -30
Температура плавления, °С: 220
Плотность, г/см3 1,15
Материал более твердый, твердый, термостойкий и износостойкий, чем Эрталон 6 СА. Он также обладает большей устойчивостью к нагрузкам, но обладает меньшей эластичностью и меньшей механической демпфирующей способностью. Хорошо подходит для обработки на автоматических станках.
ПА 66 «Эрталон 66-ГФ30»
Производитель — Бельгия
Способ производства — экструзия
Цвета — черный
Программа поставки:
круглый пруток диаметром 8-200мм
толщина листа 10-100мм
Максимальная рабочая температура, °С: 120
Минимальная рабочая температура, °С: -20
Температура плавления, °С: 255
Плотность, г/см3 1,29
По сравнению с этим простым типом полиамида 66 полиамид, на 30% армированный стекловолокном, термостабилизирован и обладает повышенной механической прочностью, жесткостью , сопротивление ползучести и стабильность размеров при сохранении отличной износостойкости.
Его можно использовать при более высоких максимально допустимых температурах.
PA 66 «Nylatron GS»
Производитель — Бельгия
Способ производства — экструзия
Цвета — серо-черный
Программа поставки:
Круглый пруток диаметром 6-50мм
Толщина листа 8-50мм
Трубка/втулка
Максимальная рабочая температура , °С: 95
Минимальная рабочая температура, °С: -20
Температура плавления, °С: 255
Плотность, г/см3 1,15
Добавление MoS2 делает материал более жестким, твердым и устойчивым к деформации, чем Эрталон 66 SA, но прочность немного снижается. Эффект зародышеобразования дисульфида молибдена приводит к мелкозернистой структуре, что улучшает свойства скольжения и износостойкость.
ПА 4.6 «Эрталон 4.6»
Производитель — Бельгия
Способ производства — экструзия
Цвета — красно-коричневый
Программа поставки:
Круглый пруток диаметром 5-60мм
Лист толщиной 10-50мм
Максимальная рабочая температура, °С : 155
Минимальная рабочая температура, °С: -40
Температура плавления, °С: 295
Плотность, г/см3: 1,18
По сравнению с обычными полиамидами Эрталон 4.
6 обладает лучшими свойствами сохранения твердости и устойчивости к нагрузкам в широком диапазоне температур, а также очень высокая стойкость к термическому старению. Поэтому Эрталон 4.6 пригоден для использования при «высоких температурах» (80-150 °С), где важны твердость, устойчивость к нагрузкам, устойчивость к термическому старению, усталостная прочность и износостойкость материалов ПА 6, ПА 66, ацеталя и ПЭТФ. не достаточно.
Для получения дополнительной информации и предложений, пожалуйста, свяжитесь с нами.
Пластик
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
00 грн/кг
00 грн/кг
п. из листового полипропилена
Подушки и прокладки подшипников
Загрузить все
{{/if}}{{#if Categories}}{{#each category}} {{name}} {{/each}}{{/if}}
{{else} }
{{ext}}
{{/if}}
{{{crop_title}}}
Скачать {{#if openpdflink}}Предварительный просмотр {{else}}{{#if viewerlink}}Предварительный просмотр {{/if}}{{/if}}
{{/каждый}}
{{/if}}
Формованная неопреновая прокладка для несущих конструкций стальных или сборных железобетонных конструкций
NEWLON — формованная неопреновая прокладка для несущих конструкций стальных и/или сборных железобетонных конструкций, а также стальных и/или сборных железобетонных автодорожных мостов.
- Доступны все доступные дюрометры со следующей толщиной заготовки: 1/8″, 1/4″, 1/2″, 3/4″, 1″
- Дополнительные толщины доступны по запросу — СВЯЖИТЕСЬ С НАМИ
- Изготовлен из 100% первичного хлоропрена Неопрена
- Соответствует текущим спецификациям шоссейных дорог AASHTO, класс 3
- Мин. Прочность на растяжение 2250 PSI
Полная информация о продуктеРекомендации, емкость, тестирование и т. д.
Медиа-галерея Фото и видео продукта
- Описание
- Закупки
NEWLON формованный неопрен для несущих конструкций коммерческих конструкций из стали и/или сборного железобетона, а также автомобильных мостов из стали и/или сборного железобетона.
Этот продукт использовался много-много лет и был предшественником мастикорда, пока не потребовался более прочный материал для подшипников. Ньюлон до сих пор используется для мостов.
NEWLON доступен с твердостью по Шору «A» 50, 60 или 70 Shore «A» ″, 3/4″, 1″. Если у вас есть дополнительные вопросы по толщине, свяжитесь с нами.
Преимущества- Изготовлен из 100 % первичного хлоропрена Неопрена
- Соответствует текущим спецификациям шоссейных дорог AASHTO, класс 3
- Эффективный и экономичный метод компенсации ударов, вибрации, вращения и сдвига, вызванных деформационными и тепловыми силами
- Мин. Прочность на растяжение 2250 PSI
Часть. No. | Material Type | Thickness | Durometer | Maximum Sheet Size | Image | |
|---|---|---|---|---|---|---|
| Capralon | CP013 | Cotton Duck, Mil-C-882 | 1/8″ | 90 | 48″ x 96″ | |
| CP023 | 15/64″ | |||||
| CP034 | 11/32″ | |||||
| CP050 | 1/2″ | |||||
| CP075 | 3/4″ | |||||
| CP100 | 1″ | |||||
| Masticord | MP025 | Random Oriented Fiber Structural Bearing pad | 1/4″ | 75 | 48″ x 60″ | |
| MP038 | 3/8″ | |||||
| MP05 | 1/2″ | |||||
| MP075 | 3/4″ | |||||
| MP100 | 1 « | |||||
| NEWLON | NP013D5 | (Neoprene Aashto Grade 3. роллы | ||||
| NP025D5 | 1/4″ | |||||
| NP050D5 | 1/2″ | |||||
| NP075D5 | 3/4″ | |||||
| NP100D5 | 1″ | |||||
| NP013D6 | 1/8″ | 60 | ||||
| NP025D6 | 1/4″ | |||||
| NP050D6 | 1/2″ | |||||
| NP075D6 | 3/4″ | |||||
| NP100D6 | 1″ | |||||
| NP013D7 | 1/8″ | 70 | ||||
| NP025D7 | 1/4″ | |||||
| NP050D7 | 1/2″ | |||||
| NP075D7 | 3/4″ | |||||
| NP100D7 | 1″ | |||||
| NOMARX | WN025D6 | Non-Structural, Non-Marking FDA Approved White Nitrile Rubber | 1/4″ | 55-65 | 48″ x 40 LF |
| Series Name | Part No. | Material Type | Thickness | Coeffiient of Friction-Mating Surface 2B Polished Stainless Steel | Максимальная площадь склеивания | Изображение |
|---|---|---|---|---|---|---|
| Dynalon | TP006FE1 | Лист из стеклонаполненного ПТФЭ | 1/16” | 0.10 Typical | 48″ x 52″ for bonding to bearig pad Material 48″ x 72″ for bonding to steel plate | |
| TP009FE1 | 3/32” | |||||
| TP013FE1 | 1/8” | |||||
| TP006UE1 | Unfilled PTFE Sheet | 1/16” | 0.06 Typical | 48″ x 52″ for bonding to bearig pad Material 48″ x 72″ для приклеивания к стальному листу | ||
| TP009UE1 | 3/32” |
Прокладка из произвольно ориентированного волокна (ROF) и резиновой смеси для сборного железобетона и стальных подшипников
MASTICORD Прокладка из случайно ориентированного волокна (ROF) и резиновой смеси используется в основном в сборных железобетонных коммерческих конструкциях, но также используется в краткосрочной перспективе.
-пролетные сборные железобетонные мосты и несущие конструкции из стали.
- Доступны следующие толщины заготовки: 1/4″, 3/8″, 1/2″, 3/4″, 1″
- Дополнительные толщины доступны по запросу – СВЯЖИТЕСЬ С НАМИ
- Доступен со склеенной DYNALON (ПТФЭ) поверхностью для использования в расширительном подшипнике
- Обширные опубликованные отчеты о тестировании для проверки производительности и рекомендуемых мощностей
- Руководства пользователя по проектированию, закупкам, производству и монтажу доступны ниже
Полная информация о продуктеРекомендации, вместимость, тестирование и т. д.
Медиа-галерея Фото и видео о продукте
- Описание
- Закупки
- Руководство по проектированию мастикорда
MASTICORD прокладка из произвольно ориентированного волокна (ROF) и резиновой смеси используется в основном в коммерческих строительных конструкциях из сборного железобетона, но также используется в сборных железобетонных мостах с короткими пролетами и опорах конструкционной стали.
Фирма опубликовала свое первоначальное Руководство по проектированию MASTICORD в 1982 году. Усовершенствования продукта привели к второму изданию в 1984 году, а продолжающиеся улучшения и испытания привели к третьему изданию, опубликованному в 1987 году.
Все исследования и разработки программы MASTICORD проводились с сотрудничество инженеров-строителей Raths, Raths & Johnson из Уиллоубрука, штат Иллинойс. Руководство по проектированию MASTICORD продолжает оставаться «библией» индустрии сборного железобетона.
МАСТИКОРД может поставляться со склеенной поверхностью DYNALON (ПТФЭ) для использования в подшипниках скольжения.
MASTICORD доступны следующие толщины заготовки: 1/4″, 3/8″, 1/2″, 3/4″, 1″. Для запросов на дополнительную толщину, пожалуйста, СВЯЖИТЕСЬ С НАМИ .
Преимущества- Особенно подходит для сборных железобетонных конструкций
- Разработан для предсказуемых рабочих параметров
- Высокая допустимая нагрузка на сжатие – до 10 000 фунтов на квадратный дюйм.
- Прочные и долговечные в качестве прокладок, опор двигателя и износных накладок в тяжелом оборудовании
- Гомогенная композиция каучуковой мастики, армированная высокопрочными случайными волокнами
- Экономичный
| . № | Тип материала | Толщина | Дюрометр | Maximum Sheet Size | Image | |
|---|---|---|---|---|---|---|
| Capralon | CP013 | Cotton Duck, Mil-C-882 | 1/8″ | 90 | 48″ x 96″ | |
| CP023 | 15/64″ | |||||
| CP034 | 11/32″ | |||||
| CP050 | 1/2″ | |||||
| CP075 | 3/4″ | |||||
| CP100 | 1″ | |||||
| Masticord | MP025 | Random Oriented Fiber Structural Bearing pad | 1/4 » | 75 | 48″ x 60″ | |
| MP038 | 3/8″ | |||||
| MP05 | 1/2″ | |||||
| MP075 | 3/4″ | |||||
| MP100 | 1″ | |||||
| Newlon | NP013D5 | Neoprene AASHTO 3 -й класс. Структурные подшипники | 1/8 « | 50 | 48″ x 48 «(запас) также доступны в 48» x 50 LF Rolls | |
| 901 | 2 |
222229292929292.
NP.0190 1/4″
| Series Name | Part No. | Material Type | Thickness | Coeffiient of Friction-Mating Surface 2B Polished Stainless Steel | Maximum Bonded Area | Image |
|---|---|---|---|---|---|---|
| Dynalon | TP006FE1 | Стеклонаполненный лист ПТФЭ | 1/16” | 0,10 Стандартный | 48″ x 52″ для приклеивания к опорной подушке Материал 48″ x 72″ для приклеивания к стальной пластине 48″ x 72″0202 | |
| TP009FE1 | 3/32” | |||||
| TP013FE1 | 1/8” | |||||
| TP006UE1 | Unfilled PTFE Sheet | 1 /16” | 0,06 Стандартный | 48” x 52” для приклеивания к подушке подшипника Материал 48” x 72” для приклеивания к стальному листу | ||
| TP009UE1 | 901 |
{{else}}
{{ext}}
{{/if}}
{{{crop_title}}}
Download { {#if openpdflink}}Предварительный просмотр {{else}}{{#if viewerlink}}Предварительный просмотр {{/if}}{{/if}}
{{/each}}
{{/if}}
Высокоэффективный не требующий технического обслуживания метод компенсации поперечного напряжения в компонентах конструкции
Подушка подшипника скольжения DYNALON может использоваться в качестве высокоэффективного не требующего обслуживания метода учета поперечного напряжения в компонентах конструкции.
Изготовленный из листа ПТФЭ высочайшего качества, материал DYNALON может быть прочно приклеен к стальной пластине любого размера, типа или толщины, неопреновой прокладке или предварительно сформированной тканевой прокладке. Индивидуальные сборки могут быть поставлены полностью или могут быть соединены со сборками заказчика.
- Может использоваться как в стальных, так и в бетонных конструкциях
- Выдерживает боковое смещение, вызванное тепловыми силами
- Состоит из первичного листа ПТФЭ, постоянно связанного со сталью
- Соответствует текущим спецификациям AASHTO
Полная информация о продуктеРекомендации, емкость, тестирование и т. д.
Медиа-галерея Фото и видео продукта
- Описание
- Закупки
- Руководство по проектированию мастикорда
Подшипники скольжения DYNALON … Высокоэффективный, не требующий обслуживания метод компенсации боковых напряжений в элементах конструкции.
Изготовленный из листа ПТФЭ высочайшего качества, материал DYNALON может быть прочно приклеен к стальной пластине любого размера, типа или толщины, неопреновой прокладке или предварительно сформированной тканевой прокладке. Индивидуальные сборки могут поставляться в сборе или DYNALON может быть присоединен к сборкам заказчика.
DYNALON может использоваться как в стальных, так и в бетонных конструкциях. Типичные области применения: строительство мостов, парковочных площадок, спортивных арен, общественных центров, высотных зданий, торговых центров, больниц, школ, офисных зданий, складов и трубопроводов.
Преимущества- Идеально подходит для коммерческих структур, требующих длинных пролетов, не прерываемых колоннами или стойками
- Выдерживает боковое смещение, вызванное тепловыми силами
- Широко используются в качестве направляющих для труб и в седлах трубопроводов
- Состоит из первичного листа ПТФЭ, постоянно связанного со сталью
- Соответствует текущим спецификациям AASHTO
- Низкий коэффициент трения
- Высокая грузоподъемность
- Легко устанавливается
- Необслуживаемый
- Мосты, больницы, офисы, трубопроводы
- Парковки, многоэтажки, склады, спортивные арены
Загрузить все
{{else}}
{{ext}}
{{/if}}
{{{crop_title}}}
Загрузить {{#if openpdflink}}56 Предварительный просмотр {91} {else}}{{#if viewerlink}}Предварительный просмотр {{/if}}{{/if}}
{{/each}}
{{/if}}
| Series Name | Part No. | Material Type | Thickness | Coeffiient of Friction-Mating Surface 2B Polished Stainless Steel | Maximum Bonded Area | Image |
|---|---|---|---|---|---|---|
| Dynalon | TP006FE1 | Лист из стеклонаполненного ПТФЭ | 1/16” | 0.10 Typical | 48″ x 52″ for bonding to bearig pad Material 48″ x 72″ for bonding to steel plate | |
| TP009FE1 | 3/32” | |||||
| TP013FE1 | 1/8” | |||||
| TP006UE1 | Unfilled PTFE Sheet | 1/16” | 0.06 Typical | 48″ x 52″ for bonding to подушка подшипника Материал 48″ x 72″ для приклеивания к стальному листу | ||
| TP009UE1 | 3/32” |
| Series Name | Part . № | Тип материала | Толщина | Прочность | Максимальный размер листа | Изображение |
|---|---|---|---|---|---|---|
| Капралон | CP013 | Cotton Duck, Mil-C-882 | 1/8″ | 90 | 48″ x 96″ | |
| CP023 | 15/64″ | |||||
| CP034 | 11/32″ | |||||
| CP050 | 1/2″ | |||||
| CP075 | 3/4″ | |||||
| CP100 | 1″ | |||||
| Masticord | MP025 | Random Oriented Fiber Structural Bearing pad | 1/4″ | 75 | 48″ x 60″ | |
| MP038 | 3/8″ | |||||
| MP05 | 1/2″ | |||||
| MP075 | 3/4″ | |||||
| MP100 | 1″ | |||||
| Newlon | NP013D5 | Neoprene AASHTO Grade 3 structural bearing pads | 1/8″ | 50 | 48″ x 48″ (stock) Also Available in 48″ x 50 LF rolls | |
| NP025D5 | 1/4″ | |||||
| NP050D5 | 1/2″ | |||||
| NP075D5 | 3/4″ | |||||
| NP100D5 | 1″ | |||||
| NP013D6 | 1/8″ | 60 | ||||
| NP025D6 | 1/4″ | |||||
| NP050D6 | 1/2″ | |||||
| NP075D6 | 3/4″ | |||||
| NP100D6 | 1″ | |||||
| NP013D7 | 1/8″ | 70 | ||||
| NP025D7 | 1/4″ | |||||
| NP050D7 | 1/2″ | |||||
| NP075D7 | 3/4″ | |||||
| NP100D7 | 1″ | |||||
| NOMARX | WN025D6 | Non-Structural, Non-Marking FDA Approved White Nitrile Rubber | 1/4″ | 55-65 | 48″ x 40 ЛФ |
{{ext}}
{{/if}}{{{crop_title}}}
Скачать {{#if openpdflink}}Предварительный просмотр {{else}}{{#if viewerlink}}Предварительный просмотр {{/if}}{{/if}} {{/каждый }} {{/если}}
Формованные тканевые прокладки с чередующимися слоями хлопчатобумажной/полиэфирной ткани и эластомера
Capralon – это предварительно сформированная тканевая прокладка с чередующимися слоями хлопчатобумажной/полиэфирной ткани и эластомера, вулканизированных вместе, которая используется для предотвращения растрескивания и контроля ударов и вибрации в промышленных условиях.
- Доступны следующие толщины заготовки: 1/8″, 15/64″, 11/32″, 1/2″, 3/4″, 1″
- Дополнительные толщины доступны по запросу – СВЯЖИТЕСЬ С НАМИ
- Доступен со склеенной DYNALON (ПТФЭ) поверхностью для использования в расширительном подшипнике
- Изготовлено и испытано в соответствии с военными спецификациями MIL-C-882E
- Соответствует требованиям AASHTO LRFD по конструкции и проектированию мостов
Полная информация о продуктеРекомендации, емкость, тестирование и т. д.
Медиа-галерея Фото и видео продукта
- Описание
- Закупки
- Руководство пользователя
- Технические характеристики
CAPRALON предварительно сформированные тканевые прокладки с чередующимися слоями хлопчатобумажной/полиэфирной ткани и эластомера, вулканизированных вместе.
CAPRALON Подкладки используются для предотвращения выкрашивания за счет соблюдения конструктивных допусков и обеспечения бокового смещения.
CAPRALON прокладки могут быть снабжены склеенной DYNALON (ПТФЭ) поверхностью для использования в подшипниках скольжения.
CAPRALON также используется для контроля ударов и вибрации в промышленных применениях кузнечных молотов, износостойких накладок и других устройствах, связанных с гашением вибрации машин.
CAPRALON доступны следующие толщины заготовки: 1/8″, 15/64″, 11/32″, 1/2″, 3/4″, 1″.
Преимущества- Изготовлено и испытано в соответствии с военными спецификациями MIL-C-882E
- Соответствует спецификации конструкции моста AASHTO LRFD 18.10.2
- Соответствует спецификациям конструкции моста AASHTO LRFD 14.7.6.1 и 14.7.6.2
- Высокая грузоподъемность (сжатие 10 000 фунтов на квадратный дюйм перпендикулярно пластинам без разрушения)
- Поглощает удары и вибрацию
- Устраняет выкрашивание
. № | Тип материала | Thickness | Durometer | Maximum Sheet Size | Image | |
|---|---|---|---|---|---|---|
| Capralon | CP013 | Cotton Duck, Mil-C-882 | 1/8″ | 90 | 48″ x 96″ | |
| CP023 | 15/64″ | |||||
| CP034 | 11/32″ | |||||
| CP050 | 1/2″ | |||||
| CP075 | 3/4″ | |||||
| CP100 | 1″ | |||||
| Masticord | MP025 | Random Oriented Fiber Structural Bearing pad | 1/4″ | 75 | 48″ x 60″ | |
| MP038 | 3/8″ | |||||
| MP05 | 1/2″ | |||||
| MP075 | 3/4″ | |||||
| MP100 | 1″ | |||||
| Newlon | NP013D5 | Neoprene AASHTO Grade 3 structural bearing pads | 1/8″ | 50 | 48″ x 48″ (stock) Also Available in 48″ x 50 LF rolls | |
| NP025D5 | 1/4″ | |||||
| NP050D5 | 1/2″ | |||||
| NP075D5 | 3/4″ | |||||
| NP100D5 | 1″ | |||||
| NP013D6 | 1/8″ | 60 | ||||
| NP025D6 | 1/4″ | |||||
| NP050D6 | 1/2″ | |||||
| NP075D6 | 3/4″ | |||||
| NP100D6 | 1″ | |||||
| NP013D7 | 1/8″ | 70 | ||||
| NP025D7 | 1/4″ | |||||
| NP050D7 | 1/2″ | |||||
| NP075D7 | 3/4″ | |||||
| NP100D7 | 1″ | |||||
| NOMARX | WN025D6 | Non-Structural, Non-Marking FDA Approved White Nitrile Rubber | 1/4″ | 55-65 | 48″ x 40 LF |
| Series Name | Part No. | Material Type | Thickness | Coeffiient of Friction-Mating Surface 2B Polished Stainless Steel | Maximum Bonded Area | Изображение |
|---|---|---|---|---|---|---|
| Dynalon | TP006FE1 | Стеклонаполненный лист ПТФЭ | 1/16” | 9 0,100202 | 48 «x 52» для связывания с материалом Bearig Pad 48 «x 72» для связывания с стальной тарелкой | |
| TP009FE1 | 3/32 ” | 063 9063 9062
29222
22
6106
к стальной пластинеDownload all
{{else}}
{{ext}}
{{/if}}
{{{crop_title}}}
Загрузить {{#if openpdflink}}Предварительная версия {{else}}{{#if viewerlink}}Предварительный просмотр {{/if}}{{/if}}
{{/each}}
{{/if}}
Загрузить все
{{else}}
{{ext}}
{{/if}}
{{{crop_title}}}
Скачать {{#if openpdflink}}Предварительный просмотр {{else}}{{#if viewerlink}}Предварительный просмотр {{/if}}{{/if}}
{{ /каждый}} {{/if}}Поиск
Каждый продукт линейки ОВИ является результатом наших неустанных усилий по улучшению строительных соединений, выходящих за рамки современного уровня техники.
Искать
Каждый продукт линейки ОВИ является результатом наших неустанных усилий по улучшению строительных соединений сверх современных технологий.
Каждый продукт линейки ОВИ является результатом наших неустанных усилий по улучшению строительных соединений, выходящих за рамки современного уровня техники.
Искать
Каждый продукт линейки ОВИ является результатом наших неустанных усилий по улучшению строительных соединений сверх современных технологий.
Искать
Каждый продукт линейки ОВИ является результатом наших неустанных усилий по улучшению строительных соединений сверх современных технологий.
7131 North Ridgeway Ave.
Lincolnwood, IL 60712
Map
7131 North Ridgeway Ave
Lincolnwood, IL 60712
Map
Toll Free: 800-742-8127
Phone: 847-675-1560
Fax: 847- 675-0083
[caldera_form]
Галерея СМИ
Photos and video of the JVI Vector and Mini-V Connectors
Media Gallery
Photos and video of the JVI Vector and Mini-V Connectors
Media Gallery
Фото и видео ОВИ Вектор и Мини-В Разъемы
Медиа Галерея
Фото и видео ОВИ Вектор и Mini-V Connectors
Media Gallery
Photos and video of the JVI Vector and Mini-V Connectors
Media Gallery
Photos and video of the JVI Vector and Mini-V Разъемы
Медиа-галерея
Фото и видео ОВИ Vector и Mini-V Разъемы
Медиа-галерея
Photos and video of the JVI Vector and Mini-V Connectors
Media Gallery
Photos and video of the JVI Vector and Mini-V Connectors
Media Gallery
Фото и видео ОВИ Вектор и Mini-V Разъемы
Медиа Галерея
Фото и видео ОВИ Вектор и Соединители Mini-V
Медиа-галерея
Фото и видео ОВИ Вектор и Mini-V Соединители
Руководство по наложению швов РЕМОНТ И РЕГЕНЕРАЦИЯ
1 Руководство по наложению швов РЕМОНТ И РЕГЕНЕРАЦИЯ
2 Руководство по наложению швов Список содержания Введение Принципы Хирургические иглы Наложения швов Производство и упаковка Организационные пособия Страница 3 Страница 6 Страница 12 Страница 15 Страница 28 Страница 33 полнота сведений о шовном материале: должна быть получена из соответствующей литературы для специалистов в области здравоохранения.
Более подробную информацию о материалах можно получить из информационных листовок в каждой упаковке. Мы будем рады отправить их по запросу. Посетите наш веб-сайт: для получения постоянно обновляемой и исчерпывающей информации о наших продуктах и разработках. 2
3 Введение В природе поврежденные или разрушенные слои тканей должны быть быстро покрыты, чтобы сохранить целостность и функции организма. Мы, люди, скопировали эту реакцию у природы. Целью современного ухода за ранами является, в первую очередь, сохранение неповрежденных тканей и поддержка поврежденных частей. Наши шовные материалы на основе биосовместимого сырья позволяют целенаправленно применять любой вид ухода за раной и гарантируют максимально возможную переносимость тканей. Хирургический шов является типичным медицинским устройством для восстановления тканей. В большинстве случаев закрытие ран по-прежнему выполняется с помощью швов. Механические свойства вставленного материала имеют наибольшее значение для временного замещения утраченной прочности.
Рассасывающиеся материалы, напр. PGA RESORBA поддерживает естественный процесс заживления до восстановления формы и функции. Такие материалы впоследствии метаболизируются организмом. Нерассасывающиеся шовные материалы (например, MOPYLEN) гарантируют длительную поддержку и наилучшую биопереносимость, что особенно важно для долгосрочных имплантатов. В настоящее время для закрытия ран используется большое количество шовных материалов. Во многом они приспособлены к своему конкретному применению (показаниям) и выбираются с учетом конкретных свойств ткани. Требования к идеальному шовному материалу: высокая прочность на растяжение высокая надежность узла хорошая фиксация отсутствие капиллярной функции хорошая переносимость тканей легкое прохождение через ткани стерильная форма Оптимальное использование любого конкретного шовного материала определяется его: абсорбционными характеристиками структурой нити, составом и диаметром эластичностью и стабильностью прочность на растяжение при приеме ткани 3
4 Введение Путешествие в историю хирургических швов Новый взгляд на развитие хирургического шва Производство кетгута около н.
э. Первое упоминание раневого шва в древнеегипетских текстах до н.э. Старейшее сохранившееся описание ухода за раной в папирусах имени Ф. Смита (1862 г.) и Эберс (1873 г.), примерно до н.э. Самый старый из сохранившихся швов, наложенный около 1000 г. до н.э. на брюшную полость мумии (Rodegra 1982). В то время лен уже использовался в качестве шовного материала. 500 г. до н.э. Сушрута, индиец, первым подробно описал раневые швы и используемый для них материал, т.е. тетива (самый ранний рассасывающийся шовный материал?), льняная нить, растительные волокна, нити коры дерева и тонкие полоски, вырезанные из дубленой кожи. 460 г. до н.э. 199 г. н.э. Великие медицинские книги Гиппократа (до н.э.), самого известного врача древности, римского врача Цельса (25–50 г. н.э.) и врача Галена (до н.э.) уже содержат подробные описания многих методов наложения швов. Цельс различал одиночные и непрерывные швы. Гален был первым, кто рекомендовал тонкие нити из кишок для перевязки кровоточащих сосудов. Паулюс Агинский был первым врачом, который лечил переломы костей, обматывая их проволокой.
Германский национальный музей в Нюрнберге) Раневые инфекции стали предотвратимыми после того, как Листером ( ) и Шиммельбушем ( ) были введены первые применимые методы дезинфекции и стерилизации (антисептики). Он продезинфицировал швы карболовой кислотой, чтобы на них не осталось микробов. Таково происхождение рассасывающихся кетгутовых швов. 4
5 Введение 1900 г. Начало промышленного производства шовного материала (кетгута) на основе накопленного за это время технического опыта изготовления струн для музыкальных инструментов. В 1908 г. немецкий хирург Ф. Кун ( ) потребовал исключительного использования хирургических нитей из кетгута, изготовленного в особо чистых, частично стерильных условиях. Этот кетгут (стерилизованный йодидом калия) стал наиболее часто используемым хирургическим шовным материалом после шпагата и шелка. После внедрения кетгута начались интенсивные поиски других рассасывающихся шовных материалов. Предпринята безуспешная попытка получить рассасывающуюся нить из тканей животных (сухожилия из хвоста кенгуру; кожа, артерии, полоски мышц, сухожилия и нервы кита, кролика, собаки, оленя, верблюда, черепахи и др.
) Первое производство синтетических нитей из поливиниловый спирт Перлон был специально обработан для производства синтетической нити Супрамид, отвечающей особым требованиям в хирургии. После Второй мировой войны к ним присоединились синтетические нити из полиэстера и полипропилена. До 1960 Швы стерилизовали бактерицидными химическими растворами или нагреванием (паром). С 1960 г. Внедрение безопасных современных методов стерилизации газом окиси этилена или гамма-облучением Первые синтетические шовные нити из полигликолевой кислоты. Производство атравматических швов также получило дальнейшее развитие и усовершенствование с начала века. Основная идея минимального перехода по диаметру от иглы к нити для обеспечения наиболее щадящего способа прохождения шовного материала через ткани была выдвинута более 100 лет назад (Gaillard ) и используется приблизительно с начала промышленного производства шовных материалов. Но это было только с Ранней упаковкой шовного материала и развитием методов упаковки с синтетическими материалами около 19 г.
60, и о новых методах стерилизации, что стало возможным сделать стерильные и готовые к употреблению упаковки доступными в настоящее время. 5
6 Принципы Историческая классификация по сырью Натуральные исходные материалы: Шелк, лен (бечевка), кишки животных (кетгут) Синтетические исходные материалы: Полигликолевая кислота, полилактид, полиамид, полиэстер, полипропилен, ПВДФ Современная классификация по характеристикам впитывания Нет -рассасывающиеся ШЕЛК, РЕЗОПРЕН, МОПИЛЕН, ПОЛИЭФИР, СУПОЛЕН, ПРОВОЛОКА Псевдорассасывающиеся РЕСОЛОН*, НЕЙЛОН*, СУПРАМИД* Медленно рассасывающиеся КАПРОЛОН Среднесрочное впитывание ПГА РЕЗОРБА Быстрая впитываемость ПГА резоквик ТМ, ГЛИКОЛОН *Полиамид не полностью инертен, а псевдорассасывается — рассасывающийся материал, ранняя гидролитическая деградация которого наблюдается более чем через 6 месяцев. Свойства Рассасывающийся материал: Нерассасывающийся материал: Монофиламентный материал нет капиллярности нет распиливающего действия легко завязывается легкое прохождение через ткань КАПРОЛОН ГЛИКОЛОН МОПИЛЕН РЕЗОПРЕН НЕЙЛОН РЕЗОЛОН НЕРЖАВЕЮЩАЯ СТАЛЬ Многоволоконный материал очень высокая прочность на растяжение высокая надежность узлов очень гибкий простой в обращении PGA resoquick TM PGA RESORBA POLYESTER SUPRAMID СУПОЛЕН ШЕЛК НЕРЖАВЕЮЩАЯ СТАЛЬ 6
7 Принципы Рассасывание Рассасывающиеся нити сближают ткани в процессе заживления.
За это время прочность нити на растяжение постепенно снижается. Рассасывающийся шовный материал метаболизируется эндогенными протеолитическими ферментами или путем гидролиза (в случае PGA RESORBA, PGA resoquick TM, CAPROLON и GLYCOLON). Нерассасывающийся шов остается практически неизменным при помещении в ткани тела и инкапсулируется организмом в рубец раны. Швы, используемые для закрытия кожи, удаляются, как только рубцовая ткань становится достаточно прочной, чтобы удерживать края раны вместе (обычно через 7–14 дней). Следует различать: Время рассасывания Период, в течение которого шовный материал теряет 50% своей прочности на растяжение узла. Распад Период, в течение которого практически нерассасывающийся шовный материал распадается на (более мелкие) кусочки и, таким образом, теряет свою прочность (например, полиамид) Растворение Период, в течение которого шовный материал полностью растворяется в ткани. Характеристики впитывания Различные показания также требуют различных характеристик прочности на растяжение и впитывания.
Эти особенности шовных материалов с различной прочностью на растяжение могут быть достигнуты за счет выбора материала и изменения производственного процесса. В дополнение к немедленной, умеренно быстрой или замедленной потере прочности на разрыв существует также соответствующая продолжительность абсорбции. Любой конкретный материал нити может выполнять свою задачу только до тех пор, пока он имеет желаемую прочность на разрыв CAPROLON PGA RESORBA PGA resoquick TM GLYCOLON дней Испытание in-vitro на деградацию шовного материала путем измерения прочности на растяжение узлов GLYCOLON, PGA resoquick TM, PGA RESORBA и CAPROLON . Размер шва: 3-0 USP (2 метрических). 7
8 Принципы Структура нити Структура нити влияет на ее прохождение через ткань и ее капиллярность. Мы различаем четыре основные структуры нитей: Монофиламент Мультифиламент Монофиламент состоит только из одного филамента нити. ГЛИКОЛОН КАПРОЛОН МОПИЛЕН РЕЗОПРЕН РЕЗОЛОН НЕЙЛОН НЕРЖАВЕЮЩАЯ СТАЛЬ, мононить С покрытием или псевдомонофиламент Мультифиламент состоит из множества тонких элементарных волокон, которые скручены, переплетены или сплетены в жгуты.
НЕРЖАВЕЮЩАЯ СТАЛЬ, мультифиламент ПОЛИЭФИР ШЕЛК Мультифиламентное покрытие 8 Внутренняя часть нити (так называемая сердцевина нити), пучок параллельных нитей, заключена в мантийное или трубчатое покрытие, которое обеспечивает гладкое покрытие. Мультифиламенты могут быть обработаны различными специальными материалами покрытия для улучшения их механических свойств. Таким образом выравниваются зазоры между пучками нитей и уменьшается поверхностное трение. SUPRAMID PGA RESORBA PGA resoquick TM SUPOLENE
9 Принципы Принятие ткани Прием ткани на примере PGA RESORBA Каждое наложение нити вызывает реакцию ткани в организме (см. таблицу). Причины: — Травматизация тканей при наложении шва — Механическое раздражение поверхностью шовного материала, которого нельзя избежать, но можно уменьшить при использовании монофиламентных нитей. — Естественная, иммунологическая реакция (неспецифическая реакция на инородное тело и защитная реакция на химию нити) Микроскопия среза через внутримышечный имплантат, 7 дней после операции Ожидаемо, видна легкая клеточная инфильтрация.
Степень тканевой реакции. Микроскопия среза внутримышечного имплантата через 14 дней после операции. Нить заделана в блок ткани. Нет признаков тканевой реакции или инкапсуляции. ШЕЛК ПОЛИАМИД ПОЛИЭСТЕР MOPYLEN PGA resoquick TM PGA RESORBA GLYCOLON CAPROLON RESOPREN НЕРЖАВЕЮЩАЯ СТАЛЬ 9
10 Принципы Диаметр шовных материалов Гармонизированные стандарты, основанные на монографиях Европейской фармакопеи (Ph. Eur.), установили метрическую классификацию и номенклатуру диаметров шовных материалов, которые приведены в таблице нитей Ph.Eur Диапазон диаметров в мм PGA RESORBA PGA resoquick TM MOPYLEN данные для европейских производителей. В таблице диаметры сравниваются с общепринятой номенклатурой, используемой до настоящего времени (Фармакопея США). Последние не имеют прямой связи с диаметром нити, поэтому они не могут быть получены из них РЕСОПРЕН ПОЛИЭСТЕР СУПОЛЕН НЕЙЛОН моноволокно РЕЗОЛОН СУПРАМИД ШЕЛК. Напротив, метрические числа EP можно преобразовать в диаметр резьбы: 1 метрическая единица = диаметр резьбы 0,1 мм.
мультифиламент НЕРЖАВЕЮЩАЯ СТАЛЬ монофиламент НЕРЖАВЕЮЩАЯ СТАЛЬ Диаметр в мм Синт. мононить GLYCOLON CAPROLON 0.1 EP EP EP EP EP EP EP EP EP EP EP EP EP EP EP EP EP EP
11 Принципы Прочность на растяжение хирургической нити Прочность на растяжение определяется как сила, необходимая в ньютонах Н для разрыва узла нити. Поскольку в хирургической практике решающее значение имеет прочность узла на растяжение (она обязательно меньше, чем при линейном натяжении), это единственная мера, которая определена в официальных требованиях. В соответствующих испытаниях нить завязывают один раз перед приложением силы. Требования к прочности на растяжение в соответствии с Ph.Eur.* (согласованные стандарты) Диаметр метрический Все остальные нерассасывающиеся нити в N Синтетические, мультифиламентные, рассасывающиеся нити (PGA RESORBA) 0,2 метрические метрические метрические метрические метрические метрические метрические метрические метрические метрические метрические метрические метрические метрическая Синтетическая мононить, рассасывающаяся нить (КАПРОЛОН) *Минимальное среднее значение из 5 тестов 11
12 Хирургические иглы Характеристики иглы Характеристики иглы (диаметр, острие, длина изгиба иглы) всегда должны оптимально соответствовать конкретному показанию, хирургической технике и состоянию ткани.
Параметры, которые следует учитывать: — Реакция на проникновение (при введении и протягивании иглы) — Сопротивление изгибу — Сопротивление разрушению — Надежная посадка в держателе иглы из специальной нержавеющей стали с оптимальной гибкостью и прочностью. Специальная обработка поверхности и прецизионное шлифование острия или кромки обеспечивают минимальное сопротивление при введении и легкое прохождение иглы через ткани. Прочность, с которой игла прикрепляется к шовному наконечнику, проверяется в соответствии с положениями гармонизированных стандартов для хирургических шовных материалов согласно Европейской фармакопее. Нить Шахта, т. е. зона обжатия Для ушивания и шовного опоясывания ран обычно используют атравматические (безушковые) иглы в виде комбинаций игла-нить. Комбинация иглы и нити означает, что нить вставлена и прочно закреплена внутри просверленного стержня на конце иглы. Это обеспечивает практически бесступенчатый переход от нити к игле. Таким образом, можно избежать дальнейшего травмирования тканей, что может произойти, если нить свернется вдвое после прохождения ее через игольное ушко.
Безушковые иглы RESORBA изготовлены из Диаметр иглы Тело иглы Длина кривизны Форма иглы 5/8-кружная = F 1/2-кружная = H 3/8-кружная = D 1/4-кружная = V полуизогнутая = K прямой = G асимптотический = A 12
13 Поперечное сечение и острие иглы Хирургические иглы 1. Игла-шпатель = P 1/2-, 3/8- или 1/4-круговая или прямая = HSPM, DSPM, VSPM, GSPM Для офтальмологии и микрохирургии Уплощенная игла корпус PREMIUM-срез Боковая режущая кромка 2. Игла для реверсивного резания = S 1/2-, 3/8-полуизогнутая или прямая, 1/2 = HS, DS, KS, GS Для твердых тканей, напр. кожа Треугольное поперечное сечение иглы Некоторые иглы доступны со срезом ПРЕМИУМ: M, MF и MFX АРТ Для плотных тканей, склеротических сосудов и протезов Острие иглы с тремя или четырьмя режущими кромками, благодаря чему образуется узкий пункционный канал, который проникает в ткани подобно режущей игле (некоторые доступны с вырезом PREMIUM) 4. Тупая, круглая игла = RN 1/2-, 3/8-окружность или полуизогнутость = HRN, DRN, KRN Для паренхиматозных тканей, шейки матки и мышц глаза Тупое острие иглы Не может прокалывать сосуды или сухожилия 5.
Круглая игла = R 5/8- , 1/2-, 3/8-круг или прямо = FR, HR, DR, GR Для мягких (подкожных) тканей, например. мышца, фасция, слизистая оболочка Плоская середина иглы для лучшей посадки в иглодержателе Конические сужающиеся тонкие кончики иглы Легкое проникновение в ткани 13
14 Хирургические иглы Код иглы 1 буква: определяет кривизну иглы F = 5/8 окружности H = 1/2 окружности D = 3/8 окружности V = 1/4 окружности K = полуизогнутая A = асимптотическая G = прямая 2. буква: определяет форму корпуса иглы и острие R = игла с круглым корпусом S = режущая игла Иглы с регулируемым выпуском Для экономии времени, например, при наложении одиночных швов для анастомозов желудочно-кишечного тракта или послойного закрытия ран комбинация игла-нить выполнена со съемной иглой. После того, как шов наложен, игла может быть извлечена из нити легким потягиванием. Буквы: укажите специальные формы корпуса иглы и точка M = ПРЕМИУМ-срез (например, ручная резка) N = тупая точка T = точка среза P = игла-шпатель (ПРЕМИУМ) S = больший диаметр X = очень большой диаметр F = тонко нарезанная ПРЕМИУМ ТОНКАЯ ЛИНИЯ (в некоторых случаях ручная резка) Цифры определяют длину прямой иглы (длина кривизны иглы) в мм S ( после номера) = больший диаметр F (после номера) = сверхмалый диаметр A (после номера) = игла управления выпуском H R X 30 14
15 Шовный материал Таблица материалов Торговое название Сырье Структура Диаметр нити, метрическая Диаметр нити, USP Цвет Прочность на растяжение, 50 % GLYCOLON Полигликолевая кислота, мононить от 0,7 до 1 USP фиолетовая, 9 дней 50 % капролактона, метрическая, метрическая, неокрашенная, PGA resoquick TM Polyglycolic кислота, комплексное волокно/ от 0,7 до 2 USP неокрашенный 7 дней 50% плетеный метрический с покрытием PGA RESORBA Полигликолевая кислота, комбинированный волокно/ от 0,2 до 5 USP фиолетовый, дни 50% плетеный метрический с покрытием неокрашенный CAPROLON [Poly(L-lactide-co-ε- мононить от 0,5 до 2 USP фиолетовая, 45 дней 50% капролактон)] метрическая неокрашенная MOPYLEN полипропиленовая мононить от 0,2 до 2 USP синяя метрическая RESOPREN PVDF мононить от 0,4 до 1 USP синяя метрическая ПОЛИЭСТЕР Полиэфирная комплексная нить/ от 0,5 до 7 USP зеленая, плетеная метрическая белый SUPOLENE Полиэстер, комплексное волокно/ от 0,7 до 7 USP зеленый, плетеный с покрытием, метрический белый НЕЙЛОН Полиамидное моноволокно от 0,1 до 2 USP белое, метрическое черное RESOLON Полиамидное моноволокно от 0,5 до 1 USP синее, метрическое SUPRAMID Po лямид псевдо- 0,5–7 USP белый, мононить, метрическая черная ШЕЛКОВАЯ Шелковая фиброиновая мультифиламентная/ 0,2–6 USP белая, синяя плетеная, метрическая черная НЕРЖАВЕЮЩАЯ СТАЛЬ Моноволокно из нержавеющей стали, мультифиламентная 0,7–7 USP нить/скрученная метрическая 15
16 Шовный материал Быстро рассасывающийся шовный материал GLYCOLON Два компонента материала полигликолевая кислота и ε-капролактон сополимеризуются в определенном соотношении для получения GLYCOLON.
Метаболизация полимерного шовного материала в ткани происходит за счет поглощения воды, что приводит к обратному синтезу. GLYCOLON теряет половину своей прочности на растяжение примерно через 9 дней после имплантации. Полное всасывание путем гидролиза завершается примерно через 6 недель. Тканевая реакция минимальна благодаря полностью безопасным промежуточным продуктам и монофиламентной структуре нити. GLYCOLON с его гладкой поверхностью обеспечивает превосходные манипуляционные свойства и очень хорошее прохождение через ткани. Травматизация тканей минимальна, а нежелательный фитильный эффект отсутствует благодаря монофиламентной структуре GLYCOLON. ГЛИКОЛОН поставляется неокрашенным для кожных швов или фиолетовым (окрашен физиологически безопасным красителем D+C №2). Цвет: неокрашенный или фиолетовый Химическое название: [поли(гликолевая кислота-со-ε-капролактон)] Диаметр нити: USP (0,7-4 метрических) Типы упаковки: — комбинация игла-шовный материал — предварительно нарезанная длина Метод стерилизации: этиленоксид Свойства : хорошая гибкость очень хорошее прохождение через ткани оптимальная совместимость с тканями высокая прочность на разрыв надежная защита узлов 16
17 Быстро рассасывающийся шовный материал Шовный материал PGA resoquick TM PGA resoquick TM представляет собой полимер гликолевой кислоты.
Неразветвленная высокомолекулярная гликолевая кислота синтезируется в присутствии катализатора до циклического сложного эфира через промежуточный продукт, гликолид. Метаболизация нити PGA в ткани происходит за счет поглощения воды, что приводит к обратному синтезу. Мономерная гликолевая кислота ферментативно расщепляется на СО 2 и Н 2 О в ходе нормального метаболизма. Шовный материал, содержащий 10 % лактида в виде сополимеризата, по своим физическим и физиологическим свойствам незначительно отличается от шовного материала из чистого ПГА. Тонкие, точно сплетенные нити гарантируют очень высокую прочность на растяжение, а также большую эластичность. Специальное резолактоновое покрытие тонко покрывает пучки волокон для снижения поверхностного трения. Рассасывающийся шовный материал сближает ткань в фазе заживления и постепенно теряет прочность на растяжение и разрывную нагрузку. Всего через семь дней PGA resoquick TM уже потерял 50% своей первоначальной разрывной нагрузки. Через сутки разрывная нагрузка полностью теряется.
Цвет: неокрашенный Химическое название: полигликолевая кислота Диаметр нити: USP (0,7-5 метрических) Виды упаковки: — Комбинации иглы и нити — Предварительно нарезанные отрезки Метод стерилизации: гамма-облучение Свойства очень эластичный высокая прочность на разрыв минимальная реакция тканей гладкое прохождение через ткань высокий узел безопасность 17
18 Шовный материал Рассасывающийся шовный материал средней продолжительности действия PGA RESORBA PGA RESORBA представляет собой полимер гликолевой кислоты. Неразветвленная высокомолекулярная гликолевая кислота синтезируется в присутствии катализатора до циклического сложного эфира через промежуточный продукт, гликолид. Метаболизация шовного материала PGA в ткани происходит за счет поглощения воды, что приводит к обратному синтезу. Мономерная гликолевая кислота ферментативно расщепляется на СО 2 и Н 2 О в ходе нормального метаболизма. Шовный материал, содержащий 10 % лактида в виде сополимеризата, по своим физическим и физиологическим свойствам незначительно отличается от шовного материала из чистого ПГА.
Тонкие, точно сплетенные нити гарантируют очень высокую прочность на растяжение, а также большую эластичность. Специальное резолактоновое покрытие тонко покрывает пучки волокон для снижения поверхностного трения. Рассасывающийся шовный материал сближает ткань в фазе заживления и постепенно теряет свою прочность на растяжение и разрывную нагрузку. Точно сплетенные нити полигликолевой кислоты, входящие в состав PGA RESORBA, обеспечивают стандартизированное и умеренно быстрое всасывание в ткани. Примерно через 14 дней после имплантации, но в зависимости от толщины нити, PGA RESORBA все еще имеет не менее 50% своей первоначальной разрывной нагрузки (= период полувыведения). Фиолетовый PGA RESORBA окрашивается физиологически безвредным красителем методом центрифугирования. Цвет: фиолетовый или неокрашенный Химическое название: полигликолевая кислота Диаметр нити: USP (0,2-7 метрических) Типы упаковки: — комбинации иглы и шовного материала — предварительно нарезанные отрезки Метод стерилизации: этиленоксид Свойства: высокая прочность на разрыв очень эластичный минимальная реакция тканей гладкое прохождение ткань высокая надежность узлов 18
19 Медленно рассасывающийся шовный материал Шовный материал CAPROLON При производстве CAPROLON два его компонента, лактид и ε-капролактон, сополимеризуются в фиксированной пропорции.
Это создает поли (llactide-co-ε-капролактон). Благодаря высокому содержанию лактида КАПРОЛОН относится к медленно рассасывающимся шовным материалам. После имплантации разрывная нагрузка КАПРОЛОНА снижается примерно вдвое через 8 недель (период полураспада). Полное всасывание путем гидролиза завершается примерно через 25 недель. Тканевая реакция минимальна благодаря полностью безопасным промежуточным продуктам и монофиламентной структуре нити. Монофиламент покрыт резолактоном для улучшения его обработки и прохождения через ткани. КАПРОЛОН поставляется неокрашенным для кожных швов или фиолетовым (окрашен физиологически безопасным красителем Д+К №2). Цвет: неокрашенный или фиолетовый Химическое название: [поли(l-лактид-со-ε-капролактон)] Диаметр нити: USP (0,5-5 метрических) Типы упаковки: — комбинации игла-шовный материал Метод стерилизации: этиленоксид Свойства: очень высокие Прочность на растяжение Минимальная реакция на ткани Беспрепятственное прохождение через ткань Прочность и высокая надежность узлов 19
20 Шовный материал Нерассасывающийся шовный материал MOPYLEN MOPYLEN представляет собой синтетический шовный материал, который изготавливается путем полимеризации пропилена.
Нить изготовлена из окрашенных гранул методом сухого прядения. Нить гидрофобна, т. е. практически не впитывает воду и химически инертна. Благодаря своим нетромбогенным свойствам MOPYLEN подходит для хирургии сердца и сосудов, а также для швов, которые в качестве постоянных имплантатов должны оставаться неизменными в тканях даже при воспалительных или инфицированных ранах. Кроме того, MOPYLEN является идеальным кожным швом, особенно в пластической хирургии и везде, где требуется особенно хороший косметический результат шва. Материал окрашен физиологически безопасным красителем. Цвет: синий Химическое название: изотактический полипропилен Диаметр нити: USP (0,2-5 метрических) Виды упаковки: — комбинация иглы и шовного материала Метод стерилизации: этиленоксид Свойства: постоянная высокая прочность на растяжение нестареющая гидрофобность отличное прохождение через ткани высокая надежность узлов 20
21 Нерассасывающийся шовный материал Шовный материал РЕЗОПРЕН РЕЗОПРЕН представляет собой монофиламентный синтетический шовный материал синего цвета, изготовленный из поливинилидендифторида (ПВДФ).
Нить изготовлена из окрашенных гранул методом сухого прядения. РЕЗОПРЕН химически инертен, гидрофобен и чрезвычайно не стареет. Благодаря своему высокому качеству, не подверженному старению, и высокой надежности узлов РЕСОПРЕН особенно подходит для долгосрочной имплантации в сосудистой хирургии. Материал окрашен физиологически безопасным красителем. Цвет: синий Химическое название: поливинилидендифторид Диаметр нити: USP (0,4-4 метрических) Тип упаковки: — комбинация иглы и шовного материала Метод стерилизации: этиленоксид Информация, применимая ко всем описанным синтетическим шовным материалам: Благодаря их эластичности в сочетании с относительно высокая прочность на растяжение, ни один синтетический шов не должен быть завязан слишком туго, чтобы обеспечить низкое натяжение ткани. Чрезмерно высокое напряжение в тканях может привести к нарушению заживления ран или даже к некротическим реакциям. Ввиду эластичного растяжения и гладкой поверхности (особенно монофиламентных нитей) рекомендуется делать дополнительный узел, чтобы узел сидел очень прочно.
Согласно Nockemann 1, лучше всего сначала разместить хирургический или фрикционный узел, а затем квадратный узел для безопасности. В принципе, синтетические нити можно использовать практически для всех ран. Свойства: особенно эластичный химически инертный чрезвычайно нестареющий очень хорошее прохождение через ткани гидрофобный Рассасывающийся PGA RESORBA показал себя особенно хорошим для внутренних швов, таких как анастомозы, фасциальные швы, подкожные ткани и лигатуры. Для наложения швов на кожу широко предпочтительны монофиламентные полиамиды, такие как NYLON и RESOLON, а также гидрофобные шовные материалы, такие как MOPYLEN и RESOPREN. МОПИЛЕН и РЕЗОПРЕН особенно предпочтительны в сосудистой хирургии из-за их антитромбогенного действия. 1 Die chirurgische Naht, Пауль Фердинанд Нокеманн; Тиме Верлаг 21
22 Шовный материал Нерассасывающийся шовный материал ПОЛИЭСТР ПОЛИЭСТЕР производится путем поликонденсации этиленгликоля и терефталевой кислоты. Волокна производятся методом сухого прядения.
Растянутые, слегка скрученные пучки волокон затем формируются в шов путем прецизионного плетения и закалки. Волокно гидрофобно, т.е. не впитывает воду. Материал окрашен физиологически безопасным красителем. Цвет: зеленый, белый (без красителя) Химическое название: полиэтилентерефталатное полиэфирное волокно Диаметр нити: USP (0,5-9метрические) Типы упаковки: — комбинации иглы и шовного материала — предварительно нарезанные отрезки Метод стерилизации: этиленоксид или гамма-облучение Свойства: высокая переносимость тканями высокая прочность на растяжение отличное прохождение через ткани высокая надежность узлов 22
23 Нерассасывающийся шовный материал Шовный материал СУПОЛЕН СУПОЛЕН, как полиэстер , производится путем поликонденсации этиленгликоля и терефталевой кислоты. Волокна производятся методом сухого прядения. Затем шовный материал точно плетется, окрашивается, закаляется, а поверхность специально очищается путем покрытия шовного материала. Такая обработка поверхности сводит к минимуму капиллярность и распиливающее действие при прохождении через ткани и распускании узла.
Поскольку SUPOLENE является гидрофобным, то есть не поглощает воду, не стареет и поэтому подходит для сердечно-сосудистой хирургии для фиксации имплантатов и трансплантатов. Материал окрашен физиологически безопасным красителем. Цвет: зеленый, белый (без красителя) Химическое название: полиэтилентерефталатное полиэфирное волокно Диаметр нити: USP (0,7-9метрические) Виды упаковки: — комбинации иглы и шовного материала — предварительно нарезанные отрезки Метод стерилизации: этиленоксид или гамма-облучение Свойства: превосходное прохождение через ткань, отсутствие распиливающего действия очень слабая тканевая реакция устойчива к эндогенным ферментам очень ровная и гладкая поверхность характеристики низкая капиллярность 23
24 Шовный материал Нерассасывающийся шовный материал NYLON RESOLON NYLON представляет собой моноволоконную экструдированную нить (прессованную и протянутую через фильеры в ковком состоянии), изготовленную из полиамида. наложение тонких швов в микрохирургии. Полиамиды могут связывать до 10% воды.
Материал окрашен физиологически безопасным красителем. Цвет: белый (без красителя), черный Химическое название: полиамид Диаметр нити: USP (0,1-5 метрических) Виды упаковки: — комбинации иглы и шовного материала — предварительно нарезанные отрезки Метод стерилизации: этиленоксид или гамма-облучение Свойства: мягкость выше среднего и эластичность очень легкое обращение и свойства завязывания нет капиллярности отличное прохождение через ткани только небольшая реакция тканей RESOLON изначально похож на NYLON, мононить из полиамида. Однако при производстве он проходит специальную обработку. RESOLON исключительно мягкий и податливый, даже когда он стерильный и сухой. Это придает мононити превосходную управляемость и свойства завязывания узлов с оптимальной надежностью узлов. Цвет: синий Химическое название: полиамид Диаметр нити: USP (0,5-4 метрических) Виды упаковки: — комбинации иглы и нити — предварительно нарезанные отрезки Метод стерилизации: этиленоксид или гамма-облучение 24
25 Нерассасывающийся шовный материал SUPRAMID SUPRAMID доступен в виде нерассасывающегося хирургического шовного материала из моноволокна, изготовленного из сополимера полиамида 6 и полиамида 6. 6. В больших диаметрах поставляется в виде псевдомонофиламентного нерассасывающегося хирургического шовного материала из полиамида 6.6, полимера гексаметилендиамина и адипиновой кислоты с покрытием из полиамида 6, полимера ε-капролактама. Особенности Несмотря на свое синтетическое происхождение, СУПРАМИД благодаря своей пептидной структуре постепенно разлагается после пребывания в тканях некоторое время. Поэтому, за некоторыми исключениями, он подходит только для кожных швов. Материал окрашен физиологически безопасным красителем. Цвет: белый (без красителя) или черный Химическое название: мононить: полиамидная псевдомонофиламентная: полиамид 6.6 и полиамид 6 Диаметр нити: USP (0,5-9метрическая) Виды упаковки: — комбинации иглы и нити — предварительно нарезанные отрезки Метод стерилизации: этиленоксид или гамма-облучение Свойства: очень эластичный хорошие свойства завязывания минимальная тканевая реакция отсутствие капиллярности 25
26 Швы Нерассасывающийся шовный материал ШЕЛК Сырье для производства этот шов — кокон тутового шелкопряда. Эти очень тонкие шелковые нити рафинируют (серицин, вязкий белок, выпаривают), прядут и сплетают. Шелковая нить пропитывается путем обработки ее поверхности. В результате получается шелк без нежелательного фитильного эффекта, т. е. некапиллярная, гидрофобная нить с гладкой поверхностью. Черный или синий (девственный) шелк окрашивают физиологически безопасными красителями. Цвет: белый (без красителя), черный или синий. Химическое название: фиброин шелка. Диаметр нити: USP (0,2–8 метрических). эластичный отличные свойства завязывания узлов низкое пилящее усилие высокая надежность узлов 26
27 Нерассасывающийся шовный материал Шовный материал НЕРЖАВЕЮЩАЯ СТАЛЬ Минеральный продукт, изготовленный из нержавеющего стального сплава, не подверженного коррозии. Очень тонкие стальные волокна вытягиваются из жидкой стали через подходящую фильеру и скручиваются в многоволоконную нить до требуемой толщины. Нержавеющая сталь также доступна в виде чистой мононити. Химическое название: нержавеющая сталь Диаметр резьбы: USP (0,7-9 метрических) Виды упаковки: — комбинации иглы и нити — предварительно нарезанные отрезки Метод стерилизации: этиленоксид или гамма-облучение Свойства: очень низкая тканевая реакция высокая, неизменная прочность на растяжение отсутствие эффекта фитиля без растяжки 27
28 Производство и упаковка Производство хирургического шовного материала На примере PGA RESORBA (многофиламентная плетеная нить из 100% полигликолевой кислоты) Сырье должно соответствовать стандартным значениям диаметра и прочности узла на растяжение Пакеты шовных материалов состоят из нескольких частей полуавтоматически, по желанию клиента Упаковка во влагонепроницаемые алулистеры Каждый блистер тестируется на герметичность 28 Тестирование материала Все поставляемое или собственного производства сырье и вспомогательные вещества перед использованием тестируются и отбираются в соответствии с международными критериями. Сборка/упаковка Мы предлагаем широкий выбор вариантов продукции для различных хирургических показаний. В дополнение к специальным комбинациям иглы и нити также удовлетворяются многочисленные запросы клиентов для конкретных применений. Стерилизация Изделия стерилизуются окисью этилена. Сушка PGA RESORBA, изготовленная из волокон полигликолевой кислоты, вступает в реакцию с H 2 O. Сушка шовного материала после стерилизации является важным этапом производственного процесса для достижения высокой безопасности продукта. Заключительные испытания Особая характеристика нитей PGA (разрушение при поглощении H 2 O) требует большой осторожности при упаковке и упаковочных материалах. Это достигается за счет почти полностью автоматического производства блистерной упаковки. В процессе производства металлическая фольга и ее уплотнения проверяются на целостность и герметичность. Все хирургические нити изготавливаются и испытываются в соответствии с установленными правовыми нормами, а именно: a. Европейская фармакопея (Ph. Eur.) и гармонизированные нормы, полученные из ее монографий. б. Стандарты DIN-ISO c. МДД 93/42 EEC Немецкие нормы и правила, регулирующие деятельность фармацевтических компаний, основаны на основных директивах (европейских или международных) Всемирной организации здравоохранения (ВОЗ) по правильному производству лекарственных средств и обеспечению качества в соответствии с GMP (надлежащей производственной практикой). Содержание этих рекомендаций GMP в значительной степени соответствует Европейской (Ph.Eur.) и Американской фармакопеям (USP). Поскольку хирургический шовный материал определяется исключительно с точки зрения стандартов качества, описанных в серии стандартов DIN-ISO или EN, маркировка CE, для продажи на всем европейском рынке (европейская гармонизация) и аналогичным образом регулируется в Германии Законом о медицинских устройствах. (Медицинпродуктгесетц: MPG).
29 Производство и упаковка Peel-eco-pack Стерильные условия и использование неконтаминированных шовных материалов являются важнейшими предпосылками хирургической работы. Для наших продуктов это гарантируется их стерилизацией газом оксидом этилена (ЭО) или гамма-облучением (R), а также безопасным сочетанием отслаивающейся внешней и многофункциональной внутренней обертки. Отслаивающаяся внешняя упаковка Может быть открыта нестерильным человеком (например, поплавком в операционной), сняв ее, чтобы можно было безопасно передать внутреннее стерильное содержимое, гарантируя передачу без контаминации. Многофункциональный первичный пакет Это дополнительно защищает шовный материал и обеспечивает беспроблемное и безопасное удаление. Стерильная передача в кратчайшие сроки Быстрое и простое обращение с утвержденным первичным пакетом шовного материала. Меньше упаковочного материала Сокращение до двух многофункциональных упаковочных блоков. Экологичность Первичный пакет из перерабатываемой бумаги. Простота в обращении Послойное расположение атравматических игл в первичном пакете делает возможным контролируемый и безопасный доступ. Эффект памяти Увеличенный первичный пакет шовного материала значительно снижает эффект памяти при использовании монофиламентного шовного материала. Раздельное извлечение Первичный пакет в упаковках с предварительно нарезанными швами и в мультиупаковках позволяет извлекать одиночные нити. Эко-упаковка соответствует требованиям DIN 589.53, часть 8 / Стерильные принадлежности. 29
30 Производство и упаковка Пилинг-эко-упаковка Комбинация отслаивающейся внешней упаковки и многофункциональной первичной упаковки 2. Флоутер захватывает два открывающихся клапана на верхнем конце упаковки и открывает ее, равномерно отрывая клапаны друг от друга. 1. Пил-пакет вынимается из ящика для хранения. 3. Стерильное содержимое передается без контаминации. Комбинация одиночный пакет/игла-нить Предварительно нарезанные одиночные стерильные нити с прикрепленной хирургической иглой. Иглу обнажают, переворачивая перфорированный лоскут. Затем его удаляют иглодержателем. Мультиупаковка Несколько комбинаций в каждой стерильной первичной упаковке. Этот тип упаковки упрощает организацию передачи одних и тех же комбинаций нитей во время стандартных процедур. Иглы обнажаются путем открытия боковой стороны бумажной крышки, после чего отдельные иглы (одна за другой) вынимаются с помощью иглодержателя. Предварительно нарезанные швы Одна или несколько нитей в каждом стерильном первичном пакете. Шовный материал предназначен для лигатур или для использования с иглами с ушком. После открытия верхнего клапана отдельные нити можно вытягивать в любом порядке. 30
31 Производство и упаковка Микроупаковка Первичный пакет с пеной для микро- и офтальмологической хирургии 1. Вскрыть нестерильный внешний пакетик и, не загрязняя, провести над стерильным внутренним пакетиком. 2. Вскройте внутренний пакетик. 3. Осторожно извлеките стерильный первичный пакет из блистера-саше. 4. Перед извлечением иглы сначала удалите фиксированную нить из первичного пакета с помощью щипцов. 5. При использовании двойной обжатой нити сначала ослабьте или отрежьте петлю, затем отделите нить от первичного пакета с помощью пинцета. 6. Возьмите иглу в иглодержатель и вытащите из первичного пакета, слегка повернув его. 7. Во время операции иглу можно оставить в стерильном первичном пакете. После операции первичный пакет используется для хранения и проверки использованных игл. 31
32 Производство и упаковка Типы упаковки Multi-L-Pack Специальные комбинации в Multi-L-Pack позволяют избежать эффекта памяти. Это обеспечивает беспроблемное и быстрое удаление. Упаковка диспенсера Шовный материал можно удалить из диспенсера в асептических условиях. Шовный материал в так называемых шовных диспенсерах преимущественно используется в ветеринарии. Упаковка надежная и экономичная. Лигатурный пакет Шовный материал длиной до 4 м можно снимать с ручного барабана во время операции. 32
33 Организационные материалы Наборы в упаковке Индивидуальные наборы могут быть составлены из различных шовных материалов для конкретных показаний в соответствии со спецификациями клиента по материалам, количеству и порядку использования: Минимальное количество: 72 набора Напечатаны со всей соответствующей информацией (обозначения, содержание и т. д.). .) Только один номер LOT для всего набора Suture-Box Штабелированные коробки для хранения стандартных упаковок шовного материала, для удобного размещения в операционной (можно штабелировать вертикально и/или горизонтально). Специальные комбинации Если вам нужна комбинация, которой нет в нашем ассортименте, мы предоставим ее без дополнительной оплаты в соответствии с вашими индивидуальными потребностями, если это технически возможно. Обратите внимание на более длительный срок доставки и минимальный заказ 15 десятков блистеров с шовным материалом (возврату не подлежит). 33
34 Организационные материалы Новые символы на упаковке рассасывающийся шовный материал окрашенный / плетеный / с покрытием / рассасывающийся окрашенный / мононить / с покрытием / рассасывающийся окрашенный / мононить / рассасывающийся неокрашенный / плетеный / с покрытием / рассасывающийся неокрашенный / мононить / с покрытием / рассасывающийся неокрашенный / мононить / рассасывающийся PGA RESORBA CAPROLON GLYCOLON PGA RESORBA, PGA resoquick TM CAPROLON GLYCOLON шовный материал нерассасывающийся окрашенный / плетеный / с покрытием / нерассасывающийся окрашенный / плетеный / нерассасывающийся окрашенный / скрученный / с покрытием / нерассасывающийся окрашенный / крученый / нерассасывающийся окрашенный / мононить / нерассасывающийся неокрашенный / плетеный / с покрытием / нерассасывающаяся неокрашенная / плетеная / нерассасывающаяся неокрашенная / скрученная / с покрытием / невпитывающая неокрашенная / скрученная / нерассасывающаяся неокрашенная / моноволокно / нерассасывающаяся СУПОЛЕН ПОЛИЭСТЕР, ШЕЛК СУПРАМИД ШЕЛК МОПИЛЕН, РЕЗОПРЕН, НЕЙЛОН, РЕЗОЛОН СУПОЛЕН ПОЛИЭСТЕР, ШЕЛК СУПРАМИД, НЕРЖАВЕЮЩАЯ СТАЛЬ НЕРЖАВЕЮЩАЯ СТАЛЬ, НЕРЖАВЕЮЩАЯ СТАЛЬ 34
35 Организационные пособия Пояснение символов, используемых для химического состава синтетических нитей ПГА-ПКЛ ПГА ПГА П(ЛА/ХЛ) ПП ПВДФ ПЭТ ПЭТ ПА ПА ПА ГЛИКОЛОН ПГА resoquick ТМ ПГА РЕЗОРБА КАПЛОН МОПИЛЕН РЕЗОПРЕН ПОЛИЭФИР СУПОЛЕН НЕЙЛОН РЕЗОЛОН СУПРАМИД Поли( гликолид-ко-капролактон) Полигликолевая кислота Полигликолевая кислота Поли(лактид-капролактон) Полипропилен Поливинилидендифторид Полиэстер Полиэстер Полиамид Полиамид Полиамид Пояснения к символам игла для контроля высвобождения Resoclip петля петля шов лигатура упаковка вкладыши 35
36 Организационные пособия Знаете ли вы? Краткий урок по символам, используемым для медицинских изделий = Справочный номер Как держать иглу LOT = Номер партии STERILE EO STERILE R = Использовать по годам/месяцам = См. инструкции по применению = Не использовать повторно = Не стерилизовать повторно = Не использовать в упаковке поврежден = Стерилизовано этиленоксидом = Стерилизовано облучением = Верхний предел температуры = Маркировка CE и идентификационный номер уполномоченного органа. Продукт соответствует основным требованиям Директивы по медицинскому оборудованию 93/42 ЕСС. = Код HIBC Игла должна удерживаться в иглодержателе прибл. 3/4 длины иглы от ее острия. Не держите его в зоне обжатия во избежание повреждения нити или иглы. Натяжение нити Нить следует аккуратно натянуть после того, как она будет извлечена из первичного пакета. Не тяните и не трите его резко. Не хватайте иглу и не растягивайте нить! 36
37
38 Компания RESORBA была основана в сентябре 1931 года как Fabrik medizinischer Präparate (производитель медицинских изделий). С тех пор и компания, и ее продукция постоянно совершенствовались. Главный офис нашей компании на окраине Нюрнберга предоставил нам основу и возможности для того, чтобы компетентно и с высоким уровнем качества выполнять будущие требования в области медицины. RESORBA Wundversorgung GmbH & Co. KG Am Flachmoor Nürnberg Germany Тел/факс/P1011 РЕМОНТ И ВОССТАНОВЛЕНИЕ
eldi — Перевод на немецкий — примеры русский
Эти примеры могут содержать нецензурные слова, основанные на вашем поиске.
Эти примеры могут содержать разговорные слова на основе вашего поиска.
ELDI предлагает следующую продукцию: полиамид-6 (капролон) в блоках, фторопласт,…
ELDI bietet folgende Продукт: Полиамид-6 (Капролон) в Блёкене, Fluorkunststoff,…
Термин « Eldi » означает масла электронной дифференциации.
Der Begriff « Eldi » Steht für Elektronen-Differenzierungs-Öle.
Liscia Eldi — это очень тихая резиденция, хотя и недалеко от оживленного центра города.
Liscia Eldi ist ein sehr ruhiger Wohnsitz, obwohl in der Nähe des belebten Stadtzentrum.
ELDI — динамично развивающаяся компания, основной деятельностью которой является поставка электротехники и строительных материалов.
ELDI ist ein dynamisches Unternehmen, dessen Haupttätigkeit die Lieferung von Elektro- und Baumaterial umfasst.
Я чувствую себя так, как будто нахожусь в машине своего учителя математики, мистера Элди .
Als säße ich im Auto meines Mathelehrers, Mr. Eldi .
« eLDI » (разработка и внедрение электронного обучения) — это курс электронного обучения, состоящий из нескольких модулей, который уже много лет успешно применяется во всем мире. Он охватывает тему электронного обучения во всех его измерениях — как по содержанию, так и по используемым методам.
Beim E-Learning Kurs » eLDI » (разработка и внедрение электронного обучения), einem schon seit vielen Jahren weltweit erfolgreich durchgeführten Lernangebot, geht es in mehreren Kursmodulen um das Thema E-Learning mit all seinen Facettz — inhaltlich undse auchten der einging Methode .
Мое жилье окружено потрясающей резиденцией Liscia Eldi , курортом, расположенным между холмами и морем, всего в 200 метрах от моря и менее чем в 1 км от центра Сан-Теодоро.
Meine Unterkunft Liegt inmitten der atemberaubenden Residenz Liscia Eldi , Einem Resort eingebette zwischen den Hügeln und dem Meer Nur 200 Meter vom Meer entfernt und Weniger als 1 km vom Zentrum von San Teodoro entfernt.
Eldi Масла не следует путать с солнцезащитным кремом.
Eldi-Öle sollten nicht als Sonnenschutzmittel verstanden werden.
Основываясь на собственных квантово-физических измерениях, доктор Йоханна Бадвиг создала масло Eldi Oils.
Auf Grundlage eigener quantenphysikalischer Messungen kreierte Dr. Johanna Budwig die Eldi-Öle .
Eldi Масла – свет – это движущая сила
Die Eldi-Öle — Licht ist die treibende Kraft
Термин Eldi Oils происходит от способности масел поглощать свет с определенной длиной волны.
Der Begriff Eldi-Öle leitet sich ab von der Fähigkeit, Licht bestimmter Wellenlänge zu Absorbieren.
Биван, лейтенант, о развитии рогов у Cervus 9.4179 Эльди , 234.
Беаван, лейтенант, Entwickelung des Geweihes bei Cervtis Jiläi 1255.
Поиск Результаты поиска ‘ ELDI ‘ (3)
Сухен Сухергебниссе цу ‘ KIK ‘ (9)
Доктор Йоханна Бадвиг ввела термин «масла электронной дифференциации» (сокращенно 9).4179 Eldi Масла.
Д-р Йоханна Будвиг проведет переговоры с Begriff: Elektronen-Differenzierungs-Öle, kurz Eldi-Öle .
Eldi — Игрок против Игрока
Belfour — Spieler gegen Spieler
31 отзыв База отдыха Liscia Eldi
20 Bewertungen Ferienpark Фрамбю Удде
Hotel & Residence Liscia Eldi 3* (Сан-Теодоро, Сардиния) — TripAdvisor
Die 10 Besten Hotels в Сан-Теодоро 2017 (Gut & Günstige) — TripAdvisor
Именно с этой целью доктор Йоханна Будвиг прописала регулярные короткие солнечные ванны с использованием 9Масла 4179 Eldi , разработанные ею.
Daher verordnete Dr. Johanna Budwig regelmäßige kurze Sonnenbäder unter Anwendung der von ihr entwickelten Eldi-Öle .
В поддержку этого д-р Йоханна Будвиг также разработала масла Eldi для наружного применения.
Unterstützend hat sie für die außerliche Anwendung die Eldi-Öle entwickelt.
Именно по этой причине она прописывала своим пациентам солнечные ванны, в которых они должны были использовать ее масла ELDI для усиления укрепляющих энергию солнечных лучей.
Daher verordnete sie ihren Patienten Sonnenbäder unter Anwendung der ELDI-Öle, um die energieanreichernde Wirkung des Sonnenlichts, zu verstärken.
Возможно неприемлемый контент
Примеры используются только для того, чтобы помочь вам перевести искомое слово или выражение в различных контекстах. Они не отбираются и не проверяются нами и могут содержать неприемлемые термины или идеи. Пожалуйста, сообщайте о примерах, которые нужно отредактировать или не отображать. Грубые или разговорные переводы обычно выделены красным или оранжевым цветом.
Зарегистрируйтесь, чтобы увидеть больше примеров Это простой и бесплатный
регистр Соединять
Capron DM Oral: применение, побочные эффекты, взаимодействие, изображения, предупреждения и дозировка
Применение
другие аллергии верхних дыхательных путей. Этот продукт содержит неопиоидные средства от кашля (например, хлофедианол, декстрометорфан). Он воздействует на определенную часть мозга (центр кашля), чтобы помочь вам перестать кашлять. Этот продукт также содержит антигистаминный препарат (например, трипролидин, хлорфенирамин, доксиламин), который блокирует действие определенного природного вещества (гистамина), вызывающего симптомы аллергии. Также имеет подсушивающий эффект. Поговорите со своим врачом, прежде чем использовать этот продукт при хроническом кашле из-за курения или кашле со слишком большим количеством/густой слизью. Не было доказано, что продукты от кашля и простуды безопасны или эффективны для детей младше 6 лет. Не используйте этот продукт для лечения симптомов простуды у детей младше 6 лет, если только это не предписано врачом. Некоторые продукты (например, таблетки/капсулы пролонгированного действия) не рекомендуются для детей младше 12 лет. Спросите своего врача или фармацевта для получения более подробной информации о безопасном использовании вашего продукта. Эти продукты не излечивают простуду и не сокращают ее продолжительность и могут вызывать серьезные побочные эффекты. Чтобы снизить риск серьезных побочных эффектов, внимательно следуйте всем указаниям по дозировке. Не используйте этот продукт, чтобы вызвать у ребенка сонливость. Не давайте другие лекарства от кашля и простуды, которые могут содержать те же или подобные ингредиенты (см. также раздел «Взаимодействие с лекарствами»). Спросите у врача или фармацевта о других способах облегчения симптомов кашля и простуды (например, об употреблении достаточного количества жидкости, использовании увлажнителя воздуха или солевых капель/спрей для носа). Проверьте состав на этикетке, даже если вы использовали продукт раньше. Возможно, производитель изменил состав. Кроме того, продукты с одинаковыми торговыми марками могут содержать разные ингредиенты, предназначенные для разных целей. Прием неправильного продукта может навредить вам.
Как использовать Capron DM
Если вы принимаете безрецептурный препарат для самолечения, следуйте всем указаниям на упаковке продукта, прежде чем принимать это лекарство. Если у вас есть какие-либо вопросы, обратитесь к своему врачу или фармацевту. Если ваш врач прописал это лекарство, принимайте его в соответствии с указаниями.
Принимайте таблетки, капсулы или жидкие формы внутрь независимо от приема пищи. Это лекарство можно принимать с пищей или молоком, если возникает расстройство желудка.
Дозировка зависит от вашего возраста, состояния здоровья и реакции на лечение. Не увеличивайте дозу и не принимайте этот препарат чаще, чем указано. Не принимайте больше этого лекарства, чем рекомендуется для вашего возраста. Есть много марок и форм этого продукта. Внимательно прочитайте инструкции по дозировке для каждого продукта, потому что количество средства от кашля и антигистаминного препарата может различаться между продуктами.
Если вы принимаете жевательные таблетки, хорошо разжевывайте каждую таблетку и проглатывайте. Если вы используете жидкую форму этого лекарства, тщательно измерьте дозу с помощью специального измерительного устройства / чашки. Не используйте бытовую ложку, потому что вы можете не получить правильную дозу.
Если вы используете продукт, предназначенный для растворения во рту (например, полоски), высушите руки, прежде чем обращаться с лекарством. Поместите каждую дозу на язык и дайте полностью раствориться, затем проглотите ее со слюной или водой.
Если ваши симптомы не улучшаются через 7 дней, если они ухудшаются или возвращаются, если у вас появляется непрекращающаяся головная боль, лихорадка или сыпь, или если вы считаете, что у вас могут быть серьезные проблемы со здоровьем, обратитесь за медицинской помощью. немедленно.
Побочные эффекты
Могут возникнуть сонливость, головокружение, нечеткость зрения, тошнота, рвота, проблемы со сном или головная боль. Если какой-либо из этих эффектов сохраняется или ухудшается, немедленно сообщите об этом своему врачу или фармацевту.
Если ваш врач дал вам указание использовать это лекарство, помните, что ваш врач пришел к выводу, что польза для вас больше, чем риск побочных эффектов. Многие люди, использующие это лекарство, не имеют серьезных побочных эффектов.
Прекратите принимать это лекарство и немедленно сообщите своему врачу, если у вас есть какие-либо серьезные побочные эффекты, в том числе: учащенное/нерегулярное/учащенное сердцебиение, психические изменения/изменения настроения (такие как спутанность сознания, галлюцинации, нервозность), судороги, дрожь (тремор), проблемы с мочеиспусканием.
Очень серьезная аллергическая реакция на этот препарат встречается редко. Однако немедленно обратитесь за медицинской помощью, если заметите какие-либо симптомы серьезной аллергической реакции, в том числе: сыпь, зуд/отек (особенно лица/языка/горла), сильное головокружение, затрудненное дыхание.
Это не полный список возможных побочных эффектов. Если вы заметили другие эффекты, не перечисленные выше, обратитесь к врачу или фармацевту.
В США: позвоните своему врачу, чтобы получить медицинскую консультацию о побочных эффектах. Вы можете сообщить о побочных эффектах в FDA по телефону 1-800-FDA-1088 или на сайте www.fda.gov/medwatch.
В Канаде: позвоните своему врачу, чтобы получить медицинскую консультацию о побочных эффектах. Вы можете сообщить о побочных эффектах в Министерство здравоохранения Канады по телефону 1-866-234-2345.
Меры предосторожности
Прежде чем принимать это лекарство, сообщите своему врачу или фармацевту, если у вас аллергия на него; или если у вас есть какие-либо другие аллергии. Этот продукт может содержать неактивные ингредиенты, которые могут вызывать аллергические реакции или другие проблемы. Поговорите с вашим фармацевт для получения более подробной информации.
Если у вас есть какие-либо из следующих проблем со здоровьем, проконсультируйтесь с врачом или фармацевтом перед использованием этого продукта: кашель с большим количеством слизи, хронический кашель (например, при астме, эмфиземе, курении), определенные заболевания глаз (глаукома), затрудненное мочеиспускание (например, из-за увеличенной простаты).
Этот препарат может вызвать у вас головокружение или сонливость или помутнение зрения. Алкоголь или марихуана (марихуана) могут вызвать головокружение или сонливость. Не садитесь за руль, не пользуйтесь механизмами и не делайте ничего, что требует бдительности или ясного зрения, пока вы не сможете делать это безопасно. Ограничьте алкогольные напитки. Поговорите со своим врачом, если вы употребляете марихуану (каннабис).
Жидкие продукты, жевательные таблетки или растворяющиеся таблетки/полоски могут содержать сахар, спирт или аспартам. Рекомендуется соблюдать осторожность, если у вас диабет, алкогольная зависимость, заболевание печени, фенилкетонурия (ФКУ) или любое другое состояние, которое требует от вас ограничения/избегания этих веществ в вашем рационе. Спросите своего врача или фармацевта о безопасном использовании этого продукта.
Перед операцией сообщите своему врачу или стоматологу обо всех продуктах, которые вы используете (включая рецептурные и безрецептурные препараты и растительные продукты).
Пожилые люди могут быть более чувствительны к побочным эффектам этого лекарства, особенно к сонливости, головокружению, спутанности сознания и проблемам с мочеиспусканием.
Дети также могут быть более чувствительны к побочным эффектам антигистаминных препаратов. У маленьких детей антигистаминные препараты могут вызывать возбуждение/возбуждение вместо сонливости.
Во время беременности это лекарство следует использовать только в случае крайней необходимости. Обсудите риски и преимущества с вашим врачом.
Этот продукт может проникать в грудное молоко и оказывать нежелательное воздействие на грудного ребенка. Перед кормлением грудью проконсультируйтесь с врачом.
Взаимодействия
Взаимодействия с лекарствами могут изменить действие ваших лекарств или увеличить риск серьезных побочных эффектов. Этот документ не содержит всех возможных лекарственных взаимодействий. Составьте список всех продуктов, которые вы используете (включая рецептурные и безрецептурные препараты и растительные продукты), и поделитесь им со своим врачом и фармацевтом. Не начинайте, не останавливайте и не изменяйте дозировку любых лекарств без разрешения врача.
Прием некоторых ингибиторов МАО с этим лекарством может вызвать серьезное (возможно, смертельное) взаимодействие с лекарственными средствами. Избегайте приема изокарбоксазида, метаксалона, метиленового синего, моклобемида, фенелзина, прокарбазина, разагилина, сафинамида, селегилина или транилципромина во время лечения этим лекарством. Большинство ингибиторов МАО также не следует принимать за две недели до лечения этим препаратом. Спросите своего врача, когда начинать или прекращать прием этого лекарства.
Сообщите своему врачу или фармацевту, если вы принимаете другие продукты, вызывающие сонливость, такие как опиоидные болеутоляющие средства или средства от кашля (такие как кодеин, гидрокодон), алкоголь, марихуану (каннабис), снотворные или тревожные препараты (такие как алпразолам, лоразепам, золпидем), миорелаксанты (такие как каризопродол, циклобензаприн) или другие антигистаминные средства (такие как цетиризин, дифенгидрамин).
Проверьте этикетки на всех ваших лекарствах (таких как средства от аллергии или кашля), поскольку они могут содержать аналогичные ингредиенты (другие антигистаминные препараты или средства от кашля) или содержать ингредиенты, вызывающие сонливость. Спросите своего фармацевта о безопасном использовании этих продуктов.
Это лекарство может мешать некоторым лабораторным тестам (например, скрининговым тестам на наркотики в моче), что может привести к ложным результатам тестов. Убедитесь, что персонал лаборатории и все ваши врачи знают, что вы принимаете этот препарат.
Взаимодействует ли Capron DM с другими препаратами, которые вы принимаете?
Введите свое лекарство в средство проверки взаимодействия WebMD
Передозировка
Если у кого-то произошла передозировка и у него появились серьезные симптомы, такие как обморок или затрудненное дыхание, позвоните по номеру 911. В противном случае немедленно позвоните в токсикологический центр. Жители США могут позвонить в местный токсикологический центр по телефону 1-800-222-1222. Жители Канады могут позвонить в провинциальный токсикологический центр. Симптомы передозировки могут включать: сильную сонливость, возбуждение, спутанность сознания, галлюцинации, судороги.
Если ваш врач прописал вам это лекарство, не делитесь им с другими.
Это лекарство предназначено только для временного использования. Не используйте более 7 дней без предварительной консультации с врачом.
Если вы регулярно принимаете этот продукт и пропустите дозу, примите его, как только вспомните. Если приближается время приема следующей дозы, пропустите пропущенную дозу. Примите следующую дозу в обычное время. Не удваивайте дозу, чтобы наверстать упущенное.
Различные марки этого лекарства требуют разных условий хранения. Инструкции по хранению вашего бренда см. на упаковке продукта или обратитесь к фармацевту. Держите все лекарства подальше от детей и домашних животных.
Не смывайте лекарства в унитаз и не выливайте их в канализацию, если это не предписано. Правильно утилизируйте этот продукт, когда он просрочен или больше не нужен. Проконсультируйтесь с вашим фармацевтом или местной компанией по утилизации отходов.
Изображения
Далее
Ссылки по теме
Обзор препаратов
Вы когда-нибудь покупали Capron DM?
Да, за последние 3 месяца
Да, за последние 6 месяцев
Да, за последний год
Не покупал, но рассматриваю
Не планирую покупать
Этот опрос проводится отделом маркетинговых исследований WebMD.
Купон на бесплатный RX
Сэкономьте до 80% на рецептах.
Доступные купоны
Сэкономьте до 80% на своем рецепте с помощью WebMDRx
Выбрано из данных, включенных с разрешения и защищенных авторским правом First Databank, Inc. Этот материал, защищенный авторским правом, был загружен из лицензированного поставщика данных и не предназначен для распространения , за исключением случаев, когда это разрешено применимыми условиями использования.
УСЛОВИЯ ИСПОЛЬЗОВАНИЯ: Информация в этой базе данных предназначена для дополнения, а не замены опыта и суждений медицинских работников. Информация не предназначена для охвата всех возможных применений, указаний, мер предосторожности, взаимодействий с лекарственными средствами или побочных эффектов, а также не должна толковаться как указание на то, что использование конкретного лекарственного средства является безопасным, подходящим или эффективным для вас или кого-либо еще. Перед приемом любого препарата, изменением диеты, началом или прекращением любого курса лечения следует проконсультироваться с врачом.
