Фторопласт или капролон
Фторопласт или капролон что лучше — этот вопрос часто возникает при выборе материала, когда требуется изготовить требуемые детали или части механизма. Эти полимеры внешне очень похожи, их используют для изготовления и замены металлических втулок, пар трения, прокладок, проставок, уплотнительных манжет, подшипников, роликов, колес, шестерен, поршневых колец, так как капролон и фторопласт конструкционно обладает высокотехнологическими и уникальными свойствами, зачастую преобладая над металлами.
Оба полимера относятся к современным конструкционным материалам, призванным в основном заменить детали из металлов и сплавов. Активное развитие технологий в химической промышленности позволило производить фторопласт и капролон (полиамид), которые заменяют тяжелые, громоздкие, постоянно подвергающиеся коррозии и нуждающиеся в обслуживании и ремонте детали из стали, металлов и сплавов. С этой ролью фторопласт и капролон справляются с большим успехом, благодаря своим многочисленным преобладающим свойствам, при этом снижая эксплуатационные расходы, затраты на ремонтные работы и продлевая срок службы станков, машин, механизмов.
Отличия капролона от фторопласта на первый взгляд не совсем заметны, особенно для неопытного человека. Внешне эти материалы имеют гладкую поверхность и цвет от белого до светло-кремового, но внешне их все же можно отличить. Фторопласт высшего качества практически белый, плотного однородного цвета, очень скользкий на ощупь (похож на белоснежное мыло), при ударе издает глухой звук, его можно легко поцарапать, остается след если надавить ногтем. Капролон (полиамид) более кремового цвета, менее скользкий, твердый (не остается следов при надавливании ногтем), и если постучать по нему, звук будет звонким. Вес фторопласта в два раза (~110%) превышает капролон.
Капролон и фторопласт различия свойств
Помимо внешних различий, отличаются и свойства капролона и фторопласта, которые влияют на эксплуатацию изделий. Рассмотрим основные свойства капролона и фторопласта, которые могут помочь с выбором материала для изготовления деталей.
Температура плавления капролона и фторопласта, рабочая температура.
Фторопласт обладает более широким диапазоном рабочих температур от -269°C до + 260°C, капролон от -40°C до +100°C, кратковременно -100°C до +170°C. Причем фторопласт в отличие от капролона не плавится и не горит, а переходит в текучее состояние при +327°C, температура плавления капролона в пределах +215°C +225°C в различных его модификациях.

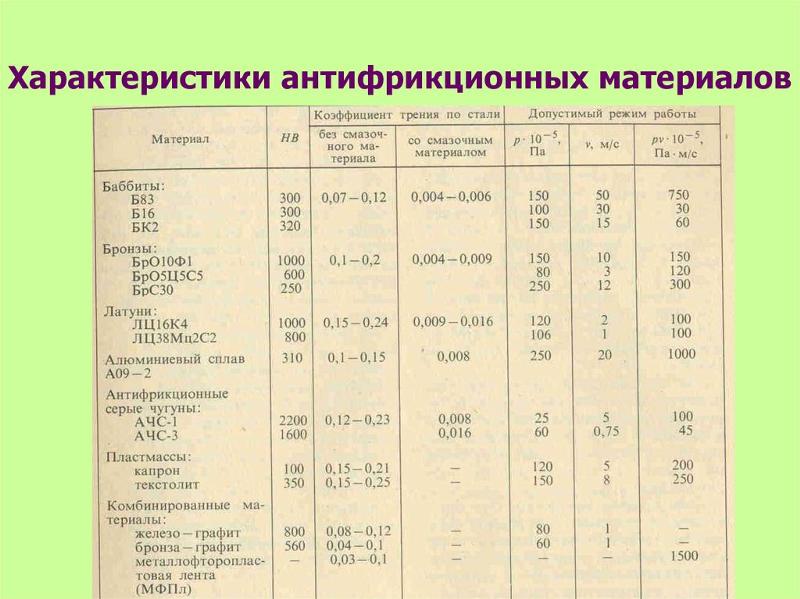

Коэффициент трения по смазке и без.
Определяет антифрикционные свойства фторопласта и капролона, способность к плавному ходу сопрягающихся деталей. Фторопласт более скользкий полимер и коэффициент трения у него меньше, чем у капролона. Для фторопласта коэффициент трения без смазки 0,02, со смазкой 0,04; в то время как для капролона коэффициент трения на несколько пунктов выше: от 0,20 до 0,33.
Примечание.. Фторопласт и капролон положительно взаимодействуют с любыми органическими и синтетическими смазками.
Водопоглощение, или гигроскопичность.
Способность поглощать воду. Гигроскопичность фторопласта равна нулю, он не впитывает влагу вообще ни в каком виде, даже пар. Водопоглощение капролона, его насыщение влагой возможно до 2% от его массы в течение 24 часов, а максимально до 7% (зависит от способа производства капролона и его модификации, на нашем складе реализуется капролон полиамид ПА 6 литой высшего качества, произведенный путем анионной полимеризации).
Твердость капролона и фторопласта.
Что прочнее,тверже, крепче фторопласт или капролон — ответы на эти вопросы дают опытные испытания, отображаемые в ГОСТах и ТУ. Проводятся контрольные тесты образцов, определяя твердость материала по Бринеллю, или твердость при вдавливании металлического шарика в материал. Капролон обладает твердостью 160-200 МПа, твердость фторопласта намного ниже, 29,4-39,2 МПа.
Более подробно приведены эксплуатационные свойства капролона, фторопласта и их модификаций в таблице.
Свойства капролона, фторопласта, их модификаций, данные на основе ГОСТ и ТУ
Показатель | Капролон | Фторопласт | ||||
---|---|---|---|---|---|---|
ПА 6 | ПА 6-МГ | ПА 6-МДМ | Ф-4 | Ф4К20 | Ф4К15М5 | |
Плотность, кг/м³ | 1150-1160 | 1150-1170 | 1140-1160 | 2140-2260 | 2050 | 2100 |
Разрушающее напряжение при растяжении, МПа | 70-80 | 65-80 | 70-85 | 11,8-14,6 | 13,7-17,1 | |
Относительное удлинение, % | >20 | 10-30 | >25 | 300-350 | 65 | 150 |
Напряжение при относительной деформации сжатия, равной 25%, МПа | 120-130 | 120-140 | 120-140 | |||
Напряжение при 10% деформации, МПа | 21,5 | 20 | ||||
Деформация под нагрузкой 10 МПа (24ч, 22°C), % | 2,9-3,0 | 3,5-4,0 | ||||
Коэффициент трения по стали | 0,23-0,33 | 0,20-0,25 | 0,20-0,25 | 0,02 | 0,14-0,30 | 0,1-0,39 |
Твердость при вдавливании шарика, МПа | 160-180 | 170-200 | 160-180 | 30-40 | 49-53,8 | 49 |
Ударная вязкость без надреза, кДж/м², не менее | 120 | 40 | 120 | |||
Ударная вязкость с надрезом, кДж/м², не менее | 3 | 4 | 3 | |||
Удельная ударная вязкость, кгс*см/см² | более 100 | |||||
Модуль упругости при сжатии, МПа | 686 | 805 | 800 | |||
Модуль упругости при растяжении, МПа | 686 | 1500 | ||||
Предел прочности при сжатии, кгс/см² | 120 | |||||
Предел прочности при растяжении, кгс/см² | 200-300 | |||||
Предел прочности при статическом изгибе, кгс/см² | 110-140 | |||||
Модуль упругости при изгибе (при 200°C), кгс/см² | 4700 | |||||
Температура плавления, °C | 220-225 | 215-225 | 220-225 | 327 | ||
Интервал рабочих температур, °C | -60°C +120°C | -60°C +120°C | -60°C +120°C | -269°C +260°C | -60°C +250°C | -60°C +250°C |
Термостабильность при 415°C, ч | не менее 110 | |||||
Температура разложения, °C | выше 415 | |||||
Температура стеклования, °C | -120 | |||||
Температура изгиба под нагрузкой при напряжении 1,8 МПа, °C | 80-100 | 80-100 | 80-100 | |||
Теплоемкость, кал/г °C | 0,25 | |||||
Коэффициент теплопроводности при комнатной температуре, Вт/м град. | 0,30-0,35 | 0,37-0,50 | 0,30-0,40 | |||
Коэффициент теплопроводности, Вт/(МК) | 0,23 | 0,29 | ||||
Теплопроводность, ккал/м, ч°C | 0,2 | |||||
Удельная теплоемкость, Дж/(кгК) | 0,71 | - | ||||
Теплостойкость по Вика, °C | 110 | 145-160 | - | |||
Сред. коэфф. линейного теплового расшир. на 1°C в интервале температур -50°C до 0°C | 6,6*10-5 | 6,6*10-5 | 2,8*10-5 | |||
Сред.коэфф. линейного теплового расшир. на 1°C в интервале температур 0°C +50°C | 9,8*10-5 | 9,8*10-5 | 4,0*10-5 | |||
Коэфф. линейного расширения на 1°C в интервале температур -60°C +20°C | 8*10-5 — 25*10-5 | 8*10-5 — 11*10-5 | - | |||
Коэфф. линейного расширения на 1°C в интервале температур +20°C +250°C | 8*10-5 — 25*10-5 | 11*10-5 — 18*10-5 | - | |||
Электрическая прочность | 20-25 кВ/мм | - | 20-25 кВ/мм | не менее 25*106 В/м | ||
Удельное поверхностное электрическое сопротивление, Ом | 1*1012-1*1013 | 1*1011-1*1013 | 1*1012-1*1013 | не менее 1017 | ||
Удельное объемное электрическое сопротивление, Ом*м | 1*1013-1*1014 | 1*1011-1*1013 | 1*1013-1*1014 | 1017-1020 | ||
Тангенс угла диэлектрических потерь при частоте 106Гц | 0,015-0,025 | 0,020-0,030 | 0,015-0,025 | |||
Тангенс угла диэлектрических потерь при частоте 103Гц | 0,0002-0,0003 | |||||
Диэлектрическая проницаемость при частоте 106Гц | 3,3-3,5 | 3,5-4,0 | 3,3-3,6 | |||
Диэлектрическая проницаемость при частоте 103Гц | 1,9-2,2 | |||||
Дугостойкость, сек | 250 | |||||
Предельное PV, кПа м/с, при V=0,05 м/с | 490 | 588 | ||||
Предельное PV, кПа м/с, при V=0,5 м/с | 687 | 687 | ||||
Предельное PV, кПа м/с, при V=5 м/с | 1078 | 1078 | ||||
Интенсивность износа, г/ч, не более | 2,0*10-3 | 0,8*10-3 | ||||
Содержание экстрагируемых веществ, %, не более | 2,0 | 2,0 | 2,0 | |||
Водопоглощение за 24ч, % | 1,5-2,0 | 1,0-1,5 | 1,0-1,5 | 0 | 0,03 | - |
Водопоглощение максимальное, % | 6,0-7,0 | 6,5-7,0 | 6,0-7,0 | 0 |
Фторопласт и капролон отличия характеристик
Рассмотрим отличия капролона и фторопласта при выборе материала для изготовления деталей:
-
Отдайте предпочтение фторопласту, если вам важно, чтобы деталь:
-
✔
не впитывала воду; -
✔
не поддерживала горение; -
✔
выдерживала максимально высокие температуры; -
✔
была способна самосмазываться; -
✔
могла работать в полном вакууме; -
✔
имела наивысшие диэлектрические характеристики. -
Выбирайте капролон, если имеются следующие требования к изделию:
-
✔
малый вес; -
✔
изделие должно выдерживать большие нагрузки, силу сжатия и растяжения; -
✔
устойчивость к трению; -
✔
стойкость к высоким предельным ударным нагрузкам.
На основе этих данных и условий эксплуатации можно сделать выбор в пользу того или другого полимера в зависимости от важных для конкретного случая характеристик.
Вернуться в каталог Фторопласт стержневой, листовой
Вернуться в каталог Капролон стержневой, листовой
КАПРОЛОН ФТОРОПЛАСТ СРАВНЕНИЕ материалов, от Компании ЭлектроПласт
С развитием технологий, люди научились заменять громоздкие и тяжелые, подверженные коррозии стальные детали современными полимерами – капролоном или фторопластом.
Биологически безвредные материалы широко применяются в разных сферах деятельности человека.
Фармацевтика – детали механизмов.
Производство – конвейерные ленты.
Пищевое производство – доски.
Медицина – протезы.
Автомобиле-, авиа- и судостроение – шестерни, крыльчатки, лопасти, насосы, корпуса, втулки, ролики и прочие детали.
Какие качества помогают полимерам выигрышно смотреться на фоне стали?
Маленький вес.
Небольшая стоимость.
Высокая износостойкость.
Простота в обработке.
Низкий коэффициент трения.
Невосприимчивость к радиации.
Простота станочной обработки.
- Антикоррозийность
С развитием технологий, люди научились заменять громоздкие и тяжелые, подверженные коррозии стальные детали современными полимерами – капролоном или фторопластом.
Биологически безвредные материалы широко применяются в разных сферах деятельности человека.
- Фармацевтика – детали механизмов.
- Производство – конвейерные ленты.
- Пищевое производство – доски.
- Медицина – протезы.
- Автомобиле-, авиа- и судостроение – шестерни, крыльчатки, лопасти, насосы, корпуса, втулки, ролики и прочие детали.
Какие качества, кроме , помогают полимерам выигрышно смотреться на фоне стали?
- Антикоррозийность
- Маленький вес.
- Небольшая стоимость.
- Высокая износостойкость.
- Простота в обработке.
- Низкий коэффициент трения.
- Невосприимчивость к радиации.
- Простота станочной обработки.
У каждого из этих двух полимерных материалов есть свои плюсы и минусы. Рассмотрим эксплуатационные свойства в сравнительной таблице.
Свойства при эксплуатации | Фторопласт | Капролон | |
---|---|---|---|
Что собой представляет | Пластмасса, содержащая фтор | Поликапроамид — полимеризованный капролактам | |
Плотность | 2200 (тяжелее) | 1160 (легче) | |
Максимальное напряжение | 50 кВ/мм | 35 кВ/мм | |
Горение | Не поддерживает | Плавится и горит желтым | |
Ручная обработка | Проходит легко | Обтачивается с трудом | |
Максимальная температура для работы | 300 градусов | 110 градусов | |
Впитывание воды за сутки | Около 0% | До 2% | |
Предельная нагрузка для деформации | 11-14 МПа | 70-80 МПа | |
Смазывание | Есть | Нет | |
Устойчивость | Коэффициент трения | 0,04 | 0,1-0,2 |
Максимальная сила сжатия и растяжения | 700 МПа | 2100 МПа | |
Предельные ударные нагрузки | 10 МПа | 14 МПа |
Выбор материала зависит от того, какие характеристики играют для вас большую роль.
Выбирайте фторопласт, если вам важно, чтобы деталь:
не впитывала воду;
не поддерживала горение;
выдерживала максимально высокие температуры;
легко обрабатывалась даже вручную;
была способна самосмазываться;
имела наивысшие диэлектрические характеристики.
Отдайте предпочтение капролону, если нужно, чтобы полимер:
мало весил;
выдерживал большие нагрузки, силу сжатия и растяжения;
был устойчив к трению;
имел высокие предельные ударные нагрузки.
Немаловажную роль в вопросе выбора играет цена. Фторопласт дороже капролона.
Более подробную информацию по капролону можно посмотреть на данной странице.
Более подробную информацию по фторопласту можно посмотреть на этой странице.
Сравнение всех материалов — Fluorotherm™
Типичные свойства фторполимеров
Свойство | Метод № | Единицы | ПТФЭ | ФЭП | ПФА | ЭТФЭ | ECTFE | ПХТФЭ | ПВДФ |
Удельный вес | Д792 | — | 2,17 | 2,15 | 2,15 | 1,74 | 1,7 | 1,7 | 1,78 |
Точка плавления | Д2236 | градусов по Фаренгейту градусов по Цельсию | 621 327 | 518 270 | 581 305 | 527 275 | 464 240 | 410 210 | 352 177 |
Прочность на растяжение | Д638 Д1708 Д1457 | фунтов на кв. дюйм МПа | 2500 17 | 3400 23 | 4000 27 | 6 960 48 | 6 960 48 | 6 060 41,78 | 7 830 54 |
Предел текучести | Д638 | фунт/кв. дюйм | 1 450 | 1 740 | 2 250 | 3 480 | 4 500 | 5 800 | 6 670 |
Удлинение | % | 200-500 | 250-350 | 300 | 200-500 | 200-300 | 80-250 | 20-150 | |
Модуль упругости при растяжении | Д638 | тысяч фунтов на квадратный дюйм | 87 | 72,5 | 101,5 | 217,5 | 240 | 218 | 348 |
Модуль упругости | Д790 | psi x 1000 МПа | 98 675 | 101,5 700 | 95 655 | 203 1400 | 261 1800 | — | 333,5 2300 |
Изод Импакт | Д256 | фут-фунт/дюйм Дж/м | 3,2 173 | без перерыва | без перерыва | без перерыва | — | — | 2-4 |
Твердость | Д2240 | Шор Д | 60 | 57 | 62 | 75 | 75 | 90 | 79 |
HDT, @ 66 psi | Д648 | градусов Фаренгейта | 250 | 158 | 164 | 219 | 240 | 248 | 300 |
HDT, @ 264 psi | Д648 | градусов Фаренгейта | 122 | 129 | 118 | 160 | 169 | — | 239 |
Макс. Продолжить использование Temp | градусов по Фаренгейту градусов по Цельсию | 500 260 | 400 204 | 500 260 | 300 149 | ||||
*Тип пламени | UL 94 | ВО | ВО | ВО | ВО | ||||
Предельный кислородный индекс | Д2863 | % | >95 | >95 | >95 | 30-36 | |||
Теплопроводность | БТЕ·дюйм/ч·фут2·°F Вт/м·K | 1,7 0,25 | 1,4 0,20 | 1,3 0,19 | 1,65 0,24 | ||||
Диэлектрическая проницаемость | Д150 | 1 МГц | 2.1 | 2. 1 | 2.1 | 2,6 | |||
**Диэлектрическая прочность | Д149 | Вольт/мкм | 18 | 53 | 80 | 79 | |||
Удельное сопротивление — Объем | Д257 | Ом-см | >1018 | >1018 | >1018 | >1017 |
Механика схлопывания пор в полиметилметакрилате (ПММА) под действием удара: сравнение моделирования и эксперимента
ПОКАЗАНЫ 1-10 ИЗ 42 ССЫЛОК
СОРТИРОВАТЬ ПОРелевантности Наиболее влиятельные статьиНедавность
Моделирование перехода ударной волны в детонационную в нитрометане с заполненными воздухом полостями с мезо-разрешением
- X. Mi, L. Michael, E. Mi, L. N. Nikiforakis, A. Higgins, H. Ng
Engineering
Journal of Applied Physics
- 2019
Двумерное численное моделирование с мезоразрешением проводится для исследования полного перехода ударной волны в детонацию ( СДТ) процесс в смеси жидкого нитрометана (НМ) и наполненный воздухом,…
Collapse dynamics of spherical cavities in a solid under shock loading
- E. Escauriza, J. P. Duarte, D. Eakins
Physics
Scientific Reports
- 2020
Extended sequences of the collapse process have been captured , раскрывая новые детали движения поверхности раздела, разрушения материала и формирования струйной нестабильности, а также богатый набор характеристик разрушения, в которых преобладают силовые эффекты при низких ударных давлениях и что приводит к гидродинамической реакции при самых высоких условиях нагрузки.
Мезомасштабное моделирование реактивных прессованных энергетических материалов при ударном нагружении
- Н. Рай, Х. Удайкумар
Инженерное дело
- 2015
Анализ ударной нагрузки двух различных образцов прессованного октогена код сжимаемого мультиматериала SCIMITAR3D. Численная структура использует изображение, чтобы…
Схлопывание массивов пустот при нагружении волной напряжения
- A. Swantek, J. Austin
Физика, техника
Journal of Fluid Mechanics
- 2010
Взаимодействие массива пор, схлопывающихся после прохождения волны напряжения, исследуется как модельная задача, актуальная для пористых материалов, например, для локализации энергии приводящие к очагу…
Касательные напряжения в полимерах при ударном сжатии
- Ю.А. Батьков В., Новиков С., Фишман Н.
Машиностроение
- 2008
Представлены результаты экспериментальных исследований напряженного состояния за плоской ударной волной для оргстекла, фторопласта, капролона при напряжениях 0,2–15 ГПа. Манганиновые проволочные манометры регистрировали…
Ударное схлопывание одиночных полостей в жидкостях
Двумерным методом наблюдали взаимодействие плоских ударных волн с одиночными полостями. Это позволило изучить процессы, происходящие внутри каверны при обрушении. Результаты были…
Эволюция температурного поля при схлопывании каверны в жидком нитрометане.
Часть II: реактивный случай- Л. Майкл, Н. Никифоракис
Физика
- 2019
Эта работа посвящена эффекту схлопывания полости в неидеальных взрывчатых веществах как средству управления их чувствительностью. Основная цель состоит в том, чтобы понять происхождение локализованной температуры…
Многомасштабное моделирование перехода от удара к детонации прессованного энергетического материала: мезоинформированная модель воспламенения и роста
- O. Sen, N. Rai, A. Diggs, D. Hardin, H. Udaykumar
Physics, Engineering
Journal of Applied Physics
- 2018
моделирование перехода удара в детонацию (СДД) в прессованных энергоемких (октоген) материалах. Макромасштабные расчеты SDT…
Эволюция температурного поля при схлопывании каверны в жидком нитрометане. Часть I: инертный случай
- Л. Майкл, Н. Никифоракис
Физика
- 2019
Эта работа посвящена эффекту схлопывания полости в неидеальных взрывчатых веществах как средству управления их чувствительностью.
