Капиллярный термостат для воды – принцип действия и сфера их применения

Содержание

принцип действия и сфера их применения

Капиллярные термостаты и терморегуляторы

Большинство оборудования функционирует в определенном температурном диапазоне. Контроль над ним осуществляется при помощи термостатов, регуляторов и тепловых реле. Выбор конкретных устройств определяется конструктивными особенностями техники, требованиями к точности контроля нагрева и другими факторами. Капиллярный термостат тут; входит в число наиболее распространенных устройств регулирования температурного режима.

Принцип работы капиллярных термостатов


Работа капиллярного термостата базируется на первом законе термодинамики, который гласит, что при изменении температуры в термодинамической системе она выполняет механическую работу, пока не придет к равновесному состоянию. Конструкция капиллярного термостата позволяет контролировать температуру за счет регулирования величины точки равновесия и включает в себя следующие элементы:

  • датчик в виде металлической капсулы, содержащей рабочую жидкость;
  • капилляр, соединяющий датчик с регулирующим блоком термостата;
  • регулирующий блок или электромеханическое реле, посредством которого задаются нужные параметры (устанавливается точка равновесия).

При нагревании датчика происходит расширение содержимого капсулы, которое через капиллярную трубку оказывает давление на мембрану реле, а при достижении заданной температуры происходит размыкание контактов. Обычная погрешность такого устройства составляет ±3-4°C. Такой вид электротехники https://www.scat-technology.ru/, как капиллярный терморегулятор, очень прост, надежен и энергонезависим, благодаря чему используется в разнообразной технике.

Сфера применения капиллярных термостатов

Теоретически температурный датчик и регулирующий блок могут быть разнесены на любое расстояние. Кроме того, в них можно использовать рабочие жидкости с различными физическими характеристиками (например, фреоны), что позволяет эксплуатировать капиллярный термостат и при отрицательных температурах (в тех же холодильниках).

Чаще всего эти устройства используются в технике, где регулирующий блок необходимо максимально защитить от нагрева. Поэтому терморегуляторы капиллярного типа устанавливают в отопительных котлах, проточных водонагревателях, бойлерах и другом теплотехническом оборудовании, духовых и жарочных шкафах, различных системах автомобилей, кондиционерах и т. д.

nvph.ru

капиллярный термостат, терморегулятор для водонагревателя, тэн для бойлера

Функция терморегулятора заключается в первую очередь в поддержании необходимой для потребителя температуры

Покупка бойлера для нагрева воды не так проста, как может показаться на первый взгляд. Невозможно просто прийти в магазин, и приобрести первую попавшуюся модель. На самом деле, данный процесс требует максимальной аккуратности, чтобы оборудование прослужило на протяжении длительного времени и не доставило хлопот. В целом, устройство водонагревателя не сложное, и вполне возможно проводить и подключение, и даже ремонт своими руками. Однако, при выборе стоит обращать внимание на то, какое в нем установлено термореле, например, с регулировкой температуры или без нее.

Содержание материала:

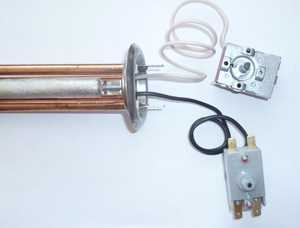

Чем хорош капиллярный термостат

Есть некоторые классификации терморегуляторов, по которым можно поделить водонагреватель на несколько типов. Электромеханический-электронный, что влияет на способ управления. Программируемый или простой, что повлияет на то, как будет задаваться температура. Врезной или накладной, что влияет на способ монтажа.

Электронный термостат для водонагревателя - самый точный и современный тип термостата

В основном, термовыключатель бывает:

  • Стержневой;
  • Капиллярный;
  • Электронный.

Особенность стержневой модели состоит в том, что это наиболее старый прибор. Выглядит он, как небольшая трубка, длина которой 35 см, а ширина 1 см. Когда на нее воздействует высокая температура, трубка расширяется в размере, и происходит надавливание на выключатель. Именно так работает данная система.

У нее есть свой собственный недостаток, и заключается он в невысокой точности, ведь трубка остывает максимально быстро, за счет чего водонагреватель работает дольше, чем требуется.

Принцип работы у капиллярного термостата немного усовершенствованный, так как он появился после стержневого. Вид термостата – это трубка, с расположенными внутри нее баллонами. В них присутствует жидкость, с плотностью, отличающейся от водной. При нагревании, происходит увеличение объема жидкости, баллон начинает давить на мембрану и на прибор отключения. По точности данный способ имеет расхождение в 3 ᵒС.

Термодатчик электронного вида – это наиболее распространенная модель и она является самой точной на фоне остальных. Совершенство модели состоит в том, что у термодатчика есть прямое взаимодействие с реле защиты, благодаря чему проводится аварийное автоматическое отключение питания, если в резервуаре отсутствует жидкость.

Назначение терморегулятора для водонагревателя

Помимовсего вышеперечисленного, терморегулятор несет ответственность за безопасную работу бойлера. Если быть точнее, то при повышении температуры воды, повышается и давление внутри герметичного бака, а если данный рост будет неконтролируемым, то в скором времени произойдет взрыв. Это может быть опасно не только для техники, но и для здоровья человека, если в этот момент находиться рядом. Регулятор температуры – это устройство, посредством, которого еще и удерживается оптимальный уровень температуры.

Более современный терморегулятор обычно работает в тандеме с защитным реле – если бойлер будет пуст при поступлении напряжения к нагревательному элементу, то сработает защита, которая отключит питание

Это своего рода термоклапан, который предотвращает:

  • Перегрев;
  • Взрыв;
  • Порчу не только оборудования, но и рядом расположенного имущества.

Именно он отвечает за контролирование нагрева воды в момент, когда проводится подключение устройства, а также за то, чтобы нагревательный элемент был вовремя заблокирован. Практически каждый производитель стремится снабдить бойлер термостатом. Изделия бывают разных моделей, однако, принцип работы у них у всех один и тот же. На момент, когда нужно подключить оборудование к сети, требуется сразу же отрегулировать уровень нагрева воды.

Сделать это можно посредством панели управления, расположенной на корпусе устройства.

Далее проводится регулируемый нагрев воды, а реле, установленное на термостате, отвечает за размыкание контактов тэна. При полном остывании бака, происходит понижение температуры ниже нормы, и осуществляется замыкание контактов тэна реле, за счет чего запускается система, и жидкость в баке снова нагревается.

Как подключить и отрегулировать термостат для водонагревателя

Если бойлер не работает, то не нужно его запускать еще раз, дожидаясь феноменального включения, а проверить изделие на наличие поломок. Если выяснено, что проблема в терморегуляторе, то требуется замена. Ремонт на датчик не распространяется и, как правило, просто приобретают новую деталь. Как заменить терморегулятор?

Главное - уметь правильно выбрать нужный прибор и установить его. Хотя и здесь потребителю смогут помочь интернет или консультант в точке продажи

Не нужен мастер, просто не стоит нарушать ниже представленную инструкцию:

  1. Водонагреватель отключается от сети.
  2. Перекрывается вентиль с подачей воды в емкость бака, и сливается вся имеющаяся в нем жидкость.

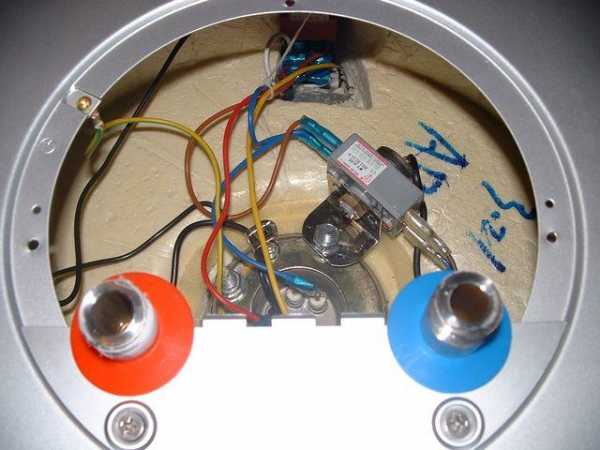

  3. Снимается нижняя панель прибора, что позволяет подобраться к тэну.
  4. Далее снимается прижимное кольцо в нагревательном элементе.
  5. Вынимается датчик в терморегуляторе и регулирующий блок.
  6. Устанавливается новый терморегулятор.
  7. На место обязательно нужно установить прижимное кольцо и закрепить нижнюю панель.

Пара не сложных движений, и экономится максимум средств, времени и сил. Для того чтобы выбрать защитный терморегулятор на водный нагреватель, стоит следовать определенным рекомендациям от специалистов. Отправляясь за приобретением нового терморегулятора, стоит захватить с собой технический паспорт на бойлер. Так продавцу будет намного проще сориентироваться в том, какая модель и с какими эксплуатационными особенностями подойдет лучше всего. Категорически запрещается выкидывать сломанное изделие до покупки нового.

Может пригодиться маркировка, которая наносится производителем и является своего рода опознавательным знаком.

Выбирать термостат нужно точно такой же модели, так как минимальное отличие по размеру или характерным чертам может привести к поломке всего бойлера. При выборе терморегулятора самостоятельно, нужно ориентироваться на вид изделия, параметры, способ монтажа, на то, какой он обладает рабочей силой тока и функциональностью.

Частые неисправности терморегулятора для тэна

Любой прибор в доме может сломаться, даже если речь идет о высококачественном и супер дорогом бойлере. Причиной поломки может быть совершенно любой фактор, как внешний, так и внутренний.

Следует не забывать: любые самостоятельные действия без наличия определенных знаний и четкого соблюдения правил по технике безопасности могут привести к очень неприятному исходу

Есть ряд основных поломок, на которые обязательно стоит обратить внимание:

  1. Изнашивается медная капиллярная трубка.
  2. Трехконтактный терморегулятор и нагреватель плохо взаимодействуют между собой.
  3. Произошел сбой в регулировании нагревательного элемента.
  4. Образовалась накипь.
  5. Произошла поломка из-за перепадов в напряжении.

Стоит заметить, что если нет никаких навыков и знаний относительно работы с терморегулятором, то лучше всего осуществлять замену и ремонт данной детали в бойлере у специалиста, чтобы не было неуверенности в правильности выполненных действий, и устройство исправно выполняло свои прямые обязанности.

Проверяем терморегулятор для бойлера на исправность

Через некоторое время после установки, схема работы любого нагревателя, хоть косвенного нагрева, хоть обычного, может давать сбой. Как проверить изделие на пригодность?

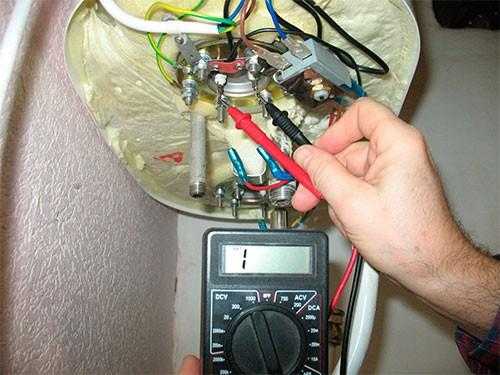

Первым делом проверяем с помощью мультиметра в режиме прозвонки (или другого подобного прибора), как звонятся клеммы (от которых подается напряжение сети, к клеммам, к которым подключается сам ТЭН). Проверяем каждую пару

Вполне возможно провести диагностику без вмешательства мастера:

  1. Для выяснения пригодности термостата, его требуется снять с бойлера и установить в режим, на котором измеряется сопротивление.
  2. Задается максимальный уровень температуры и измеряется сопротивление на контактах ввода и вывода изделия. Если нет реакции прибора, то терморегулятор не исправный.
  3. Если был отклик, то ручка на регуляторе переводится на минимальный уровень и снова проверяется сопротивление.
  4. Далее нужно взять зажигалку, и нагреть ею трубку в термостате.

Через несколько минут должно произойти автоматическое срабатывание реле, которое размыкает цепь. В таком случае должно быть устремлено значение сопротивления вверх. Если этого не было, то терморегулятор сломан и требуется его замена.

Выявление неисправности, замена термостата (видео)

В заключение отметим, что при любых работах, необходимо себя обезопасить, надеванием диэлектрических перчаток, очков и отсутствием контактов при подающем напряжении. Для того чтобы выбрать термостат, терморегулятор и вид тэна, предварительно нужно ознакомиться с их особенностями и недостатками, о чем написано выше.

kitchenremont.ru

виды, регулировка температуры, способ замены и подключение термореле

На данный момент одной из актуальных покупок для дома является приобретение водонагревателя (бойлера) для воды, что объясняется огромной популярностью автономного отопления и горячего водоснабжения.

Предпосылками для этого процесса послужило повышение стоимости на централизованное ГВС и возможность людей не зависеть от графика подачи горячей воды, что особенно актуально в летний период в нашей стране.

Приобретение водонагревателя не такой простой процесс, как может показаться на первый взгляд. Покупка бойлера требует аккуратности и внимательности, чтобы устройство послужило эффективно и максимально долго, не доставляя владельцам особых хлопот.

Виды терморегуляторов

Само по себе устройство бойлера довольно простое. Установить и подключить прибор можно даже своими руками. Но при выборе агрегата необходимо обращать внимание на то, какое термореле в нём установлено. Например, если в нём регулировка температуры или таковая отсутствует. Существует несколько видов терморегуляторов, на основании которых водонагреватели делят на несколько типов:

  • Программируемый или простой. Это влияет на управление температурой.
  • Электромеханический или электронный. От этого зависит управление прибором.
  • Врезной или накладной. От этого зависит монтаж агрегата.

Чаще всего встречаются стержневые, электронные и капиллярные термовыключатели. Стержневые модели являются устаревшими и представляют собой трубку длиной 35 см и шириной 1 мм. Их принцип работы заключается в следующем. При воздействии высокой температуры трубка расширяется в размере, из-за чего возникает давление на выключатель. Недостаток такой модели заключается в его неточности. В силу того, что трубка остывает слишком быстро, бойлер работает дольше, чем это необходимо.

Принцип работы капиллярного термостата более модернизирован. Капиллярный термостат представляет собой трубку, внутри которой расположены баллоны, наполненные жидкостью, отличающейся по плотности от воды.

При повышении температуры жидкость, наполняющая баллоны капиллярного терморегулятора, увеличивается в объёме и начинает давить на мембрану и выключатель. Погрешность в расхождении составляет 3 градуса.

Электронные термостаты являются самыми часто встречающимися моделями и самыми точными. Преимущество данной модели заключается в прямом взаимодействии с реле защиты. Благодаря его наличию проводится аварийное автоматическое отключение питания в случае отсутствия жидкости в резервуаре.

Термостат для водонагревателя

Терморегулятор обеспечивает безопасную работу водонагревателя. Объясняется этот процесс следующим образом: когда повышается температура воды, то повышается давление внутри бака, который является герметичным.

Когда повышение давления не будет контролироваться, то вся конструкция взорвётся, что опасно не только для техники и окружающих предметов, но и для человеческого здоровья, если человек во время взрыва будет находиться рядом.

Терморегулятор позволяет удерживать температуру на необходимом уровне. Итог: регулятор температуры защищает от взрыва, перегрева, порчи оборудования и имущества, обеспечивает безопасность людей.

Большинство производителей стараются снабдить бойлер термостатом, потому что именно он контролирует нагрев воды в тот момент, когда подключается устройство, и за своевременную блокировку ТЭНа.

На рынке представлен широкий ассортимент моделей, но принцип работы у них всех одинаковый. В тот момент, когда необходимо подключить прибор к сети, нужно сразу же настроить уровень нагрева воды, что делается с помощью панели управления, которая расположена на корпусе.

Дальше следует отрегулировать нагревание воды. Реле, которое установлено на термостате будет отвечать за размыкание контактов ТЭНа. Когда бак полностью остынет, произойдёт понижение температуры, она станет меньше нормы. В этот момент осуществится замыкание контактов ТЭНа реле, из-за чего система снова запустится и жидкость в баке опять начнёт нагреваться.

Замена и подключение термостата для бойлера

В том случае, если водонагреватель не работает, то его не следует запускать повторно. Если он не запустился, значит, агрегат не работает! И не стоит от него ждать внезапного включения, необходимо проверить на наличие неполадок. В случае, если будет установлено, что проблема заключается в терморегуляторе, то его надо заменить. Главное — это умение правильно подобрать прибор и правильно его установить. С этим вопросом помогут разобраться и интернет-ресурсы, и консультанты в магазине или на рынке.

Чтобы заменить терморегулятор необходимо выполнить следующие манипуляции:

  • отключить бойлер от питания;
  • перекрыть подачу воды в бак специальным вентилем;
  • слить из бака всю воду, которая там есть;
  • снять нижнюю панель устройства, это позволить добраться до ТЭНа;
  • снять прижимное кольцо, расположенное на ТЭНе;
  • достать датчик в терморегуляторе и регулирующий блок;
  • установить новый регулятор;
  • вернуть на ТЭН прижимное кольцо;
  • установить на место нижнюю панель устройства.

Чтобы приобрести необходимый новый терморегулятор для бойлера необходимо придерживаться рекомендаций специалистов. Отправляясь в торговую точку для покупки регулятора нужно прихватить с собой технический паспорт устройства. С ним продавцу-консультанту будет гораздо проще сориентироваться, какую именно модель и с какими характеристиками вам подобрать.

Приобретая самостоятельно термостат, надо помнить, что он должен быть такой же модели, какой и был ранее. Даже самое незначительное отличие может привести к поломке всего водонагревателя. Покупать термостат надо с учётом вида изделия, параметров, способов монтажа, какой рабочей силой тока и функциональностью он обладает.

Часто встречающиеся проблемы с термостатом

Любое устройство, даже самое надёжное и дорогое, со временем выходит из строя, чему способствует множество разнообразных факторов как внутренних, так и внешних. Поломки, на которые требуют пристального внимания:

  1. Износ медной трубки.
  2. Нарушение во взаимосвязи трехконтактного терморегулятора и нагревателя.
  3. Сбой регулирования нагревательного элемента.
  4. Образование известкового налёта.
  5. Перепады напряжения могут вызвать поломку.

Если вы не обладаете знаниями и умениями в работе с терморегуляторами, их подключении, то лучше доверить этот вопрос специалистам. Это позволит, с одной стороны, избавить вас от лишних сомнений и переживаний, с другой — обеспечить правильную работу агрегату и безопасность окружающих.
