ГОСТ 7665-80
ГОСТ 7665-80
Группа 75
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

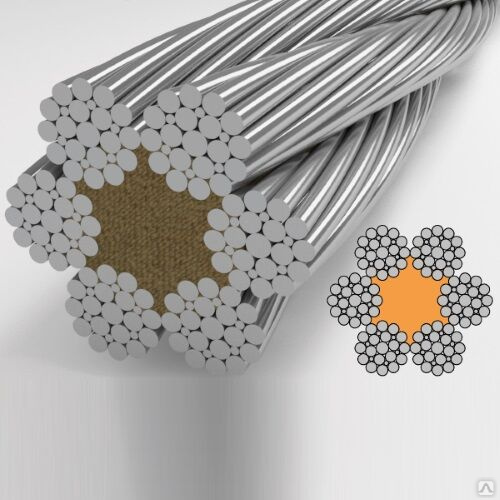

КАНАТ ДВУХСВИТОЧНОЙ ТИПА ЛК-3 КОНСТРУКЦИЯ 6х25 (1+6; 6+12)+1 О.С. 3 конструкция 6х25 (1+6; 6+12)+1 О.С. Габаритные размеры
МКС 77.140.65
ОКП 12 5100, 12 5200
Постановлением Госстандарта СССР от 23 апреля 1980 г. N 1835 дата введения установлена 01.01.92*
_________________
* Вероятно, ошибка оригинала. Читать 01.01.82 (официальная редакция, Москва: Издательство стандартов, 1987). — Обратите внимание на базу данных производителя.
Срок годности снят Постановлением Госстандарта от 22.11.91 N 1790
ВЗАМЕН ГОСТ 7665-69
Редакция (май 2011 г.) с Изменениями № 1, 2, утвержденными 19 ноября86, ноябрь 1991 г. (ИУС 2-87, 2-92)
1.

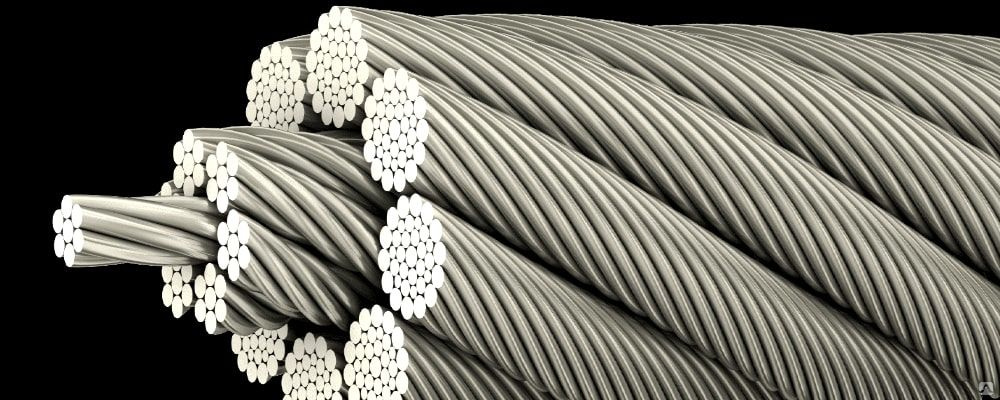

Настоящий стандарт распространяется на стальные тросы двойной свивки с линейными касательными проводами в прядях типа ЛК-3 с одной органической жилой.
2. Канаты классифицируются по знакам
для назначения:
грузолюдские — ГЛ,
грузовые — Г;
Марки механических свойств: ВК, В, 1;
путем покрытия поверхности каната:
из проволоки без покрытия,
из проволоки оцинкованной в зависимости от поверхностной плотности цинка: С, W, СОЖ;
направление укладки:
правое
левое — Л;
сочетание направлений свивки элементов каната:
крестообразная,
односторонняя — О;
в порядке укладки:
просрочена — Н,
размотка;
для прецизионного производства:
нормальный
высокий — Т;
по степени сбалансированности:
ратование — R,
неритани.
Примеры символов
Канат диаметром 13,0 мм, грузоподъемного назначения из проволоки без покрытия, марки левосторонней односторонней свивки, нерадовской, высокой точности, маркировочная группа 1770 Н/мм(180 кгс/мм):
Канат 13-ГЛ-ИН-Л-О-Н-Т-1770 ГОСТ 7665-80
То же диаметр 25,5 мм, грузового назначения, марки I, оцинковка группы В, правосторонняя поперечная укладка, центробежная, ратованная, нормальной точности, маркировка группы 1370 Н/мм(140 кгс/мм):
Канат 25,5-Г-И-В-Р-1370 ГОСТ 7665-80
3.
Диаметр каната и основные параметры должны соответствовать указанным в таблице.
| Диаметр, мм | Расчетная площадь | Ориентировочная масса 1000 м СМА- саного каната, кг | Маркировочная группа, Н/мм(кгс/мм) | |||||||
| ка- Ната | провод | 1370 (140) | 1470 (150) | |||||||
| Центральный | в слоях | заполнение | Прочность на разрыв, Н, не менее | |||||||
| 6 проволока | 108 провод | 36 провода | сумма всех проводов в тросе | веревка в общем | сумма всех проводов в тросе | трос в целом | ||||
| 8,1 | 0,55 | 0,50 | 0,22 | 24,00 | 236,5 | — | — | — | — | |
| 9,7 | 0,70 | 0,60 | 0,26 | 34,75 | 342,5 | — | — | — | — | |
| 11,5 | 0,80 | 0,70 | 0,30 | 47,12 | 464,0 | 64600 | 54900 | 69250 | 58800 | |
| 13,0 | 0,90 | 0,80 | 0,34 | Против 61,38 | 605,0 | 84200 | 71500 | 76600 | ||
| 14,5 | 1,00 | 0,90 | 0,38 | 77,50 | 763,5 | 106000 | 113500 | 96600 | ||
| 16,0 | 1,15 | 1,00 | 0,40 | 95,58 | 941,5 | 131000 | 110500 | 140500 | 119000 | |
| 17,5 | 1,25 | 1,10 | 0,45 | 115,72 | 1140,0 | 158500 | 134500 | 170000 | 144000 | |
| 19,5 | 1,35 | 1,20 | 0,50 | 137,81 | 1357,5 | 189000 | 160000 | 202500 | 171500 | |
| 21,0 | 1,45 | 1,30 | 0,55 | 161,81 | 1594,0 | 222000 | 188500 | 237500 | 201500 | |
| 22,5 | 1,60 | 1,40 | 0,60 | 188,50 | 1857,0 | 258500 | 219000 | 277000 | 235000 | |
| 24,0 | 1,70 | 1,50 | 0,65 | 216,42 | 2132,0 | 296500 | 251500 | 318000 | 269500 | |
| 25,5 | 1,80 | 1,60 | 0,70 | 246,27 | 2426,0 | 337500 | 286500 | 362000 | 307000 | |
| 27,5 | 1,90 | 1,70 | 0,75 | 278,10 | 2739,0 | 381500 | 323500 | 408500 | 346500 | |
| 29,0 | 2,00 | 1,80 | 0,80 | 311,77 | 3071,0 | 427500 | 363000 | 458000 | 389000 | |
| 32,0 | 2,20 | 2,00 | 0,85 | 382,52 | 3768,0 | 524500 | 445500 | 562000 | 477000 | |
| 35,5 | 2,40 | 2,20 | 0,95 | 463,20 | 4562,5 | 635500 | 539000 | 680500 | Из 578 000 | |
| 38,5 | 2,60 | 2,40 | 1,00 | 548,71 | 5405,0 | 752500 | 639000 | 806500 | 685500 | |
| 42,0 | 2,80 | 2,60 | 1,10 | 644,55 | 6349,0 | 884000 | 751000 | 947000 | 805000 | |
| 45,0 | 3,10 | 2,80 | 1,20 | 751,01 | 7397,5 | 1030000 | 874500 | 1100000 | 936500 | |
| 48,5 | 3,30 | Из 3,00 | 1,30 | 862,51 | 8496,0 | 1180000 | 999500 | 1265000 | 1070000 | |
Продолжение
Продолжение
Примечания:
1.
Веревки, разбиваемая прочность на прочность на левую часть болда без линии и гал. . Канаты из оцинкованной проволоки группы В и диаметров СОЖ 45,0 и 48,5 мм маркировочная группа 1470 Н/мм(150 кгс/мм), или 32,0-48,5 мм маркировочная группа 1570 Н/мм(160 кгс/мм), или 32,0-42,0 мм группа маркировки 1670 Н/мм(170 кгс/мм), 21,0−35,5 мм группа маркировки 1770 Н/мм(180 кгс/мм), 11,5−16,0 мм группа маркировки 1960 Н/мм(200 кгс/мм) изготавливаются по согласованию между изготовителем и потребителем.
Канаты, разрывная нагрузка которых указана справа от жирной линии, изготавливаются из проволоки без покрытия. Допускается по согласованию с потребителем изготовление канатов, проволоки оцинкованной.
2. Диаметры канатов свыше 10 мм округляются до целых чисел или до 0,5 мм.
2, 3. (Измененная редакция, ред. N 1, 2).
4. Технические требования, правила приемки, методы испытаний, упаковка, маркировка, транспортирование и хранение ГОСТ 3241-91.
Электронный текст документа
подготовлен ООО «Кодекс» и проверен:
официальное издание
Канаты стальные.
Ассортимент: Сб.Стандарты. —
М.: СТАНДАРТИНФОРМ, 2011
Неразрушающий контроль стальных канатов, строп, подъемных тросов и подвесок – wiretest.ru

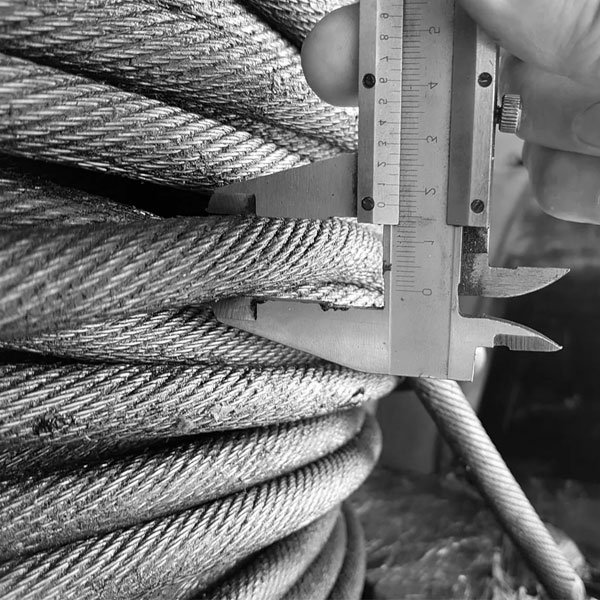

Стальной канат является ответственным грузоподъемным элементом кранов и грузоподъемного оборудования. В процессе эксплуатации канат наиболее подвержен истиранию и накоплению усталости из-за непрерывных изгибов по шкивам, что приводит к износу и обрыву проволок каната, снижению его общей прочности и увеличению риска обрыва под нагрузкой. По этой причине канат подлежит наиболее частому регулярному осмотру его состояния. Стандартный визуальный осмотр позволяет выявить только хорошо видимые дефекты, такие как обрыв прядей, волнистость, «птичья клетка» и т.п., но обнаружить визуально даже внешние обрывы проволок, особенно под асфальтовой смазкой, и подсчитать их количество при длине каната в десятки метров — довольно сложная задача, не говоря уже о сотнях метров или нескольких километрах. Более того, визуальный осмотр не дает информации о состоянии троса.
Благодаря научным достижениям в области неразрушающего контроля и использованию современных технологий, стал возможен контроль рассеяния магнитного потока (МРН) стальных канатов, который позволяет «заглянуть внутрь» каната и дает достаточно точные данные о его состояние, а именно наличие и количество локализованных дефектов (LF) и потери площади металлического сечения (LMA).
ООО «ВайрТест» оказывает услуги по контролю стальных канатов и строп с помощью оборудования рассеяния магнитного потока, что позволяет заказчику:
- выявить участок каната со значительным количеством дефектов и предотвратить его разрушение под нагрузкой;
- оценивают остаточную прочность каната и возможность его дальнейшей безопасной эксплуатации;
- накапливает статистику средней наработки на отказ (MTBF) с периодическим контролем состояния каната и оптимизирует собственные будущие эксплуатационные расходы;
- и как следствие повысить безопасность грузоподъемных работ и имидж собственной компании с высоким уровнем стандартов безопасности.
Используя современную нормативную базу по канатам и многолетний международный опыт, наша компания накопила обширную базу конструкций стальных канатов (сечение, длина свивки, диаметр проволоки) ведущих производителей. WireTest может проверять стальные канаты, изготовленные в соответствии с EN 12385-4, EN 12385-8, EN 12385-10, EN 10264-2; АСТМ; ДИН; API 9А; такие как Bridon, Casar, Diepa, Drako, Drumet, Pfeifer, Python/WDI, Redaelli, Teufelberger, Verope, Vornbäumen, Wire Rope Industries, WireCo, Union, Gustaf Wolf, Fatzer, Oliveira, Prodinsa, Camesa, Kiswire, DSR, Choong Woo, Brunton-Wolf, Usha Martin, Brunton Shaw, Çelik, Wisco, IPH, ZDB DRATOVNA, а также известные марки канатных конструкций, такие как Dyform 34LR, Dyform 6, Dyform 8 PI, Endurance 35LS, TK-Flex, D 1315 CZ, PZ 371 (PZ371K), D 915 CZ, Drucrane K19/K16, SKZ 8, GP8C, GPC, GPCL, GPT, RR35C, Classic 35, Compac 35, Hoist C, Solid 8 C, Super 8 C, Flexpack, Iperflex, Keeport, упаковка 1, упаковка 9P, Evolution TK 16, Q8, QS 816, Турбопласт, Дюропласт, Стратопласт, Пауэрпласт, Евролифт, Старлифт, Турболифт, ВС 6-11С, ВС 8-4С, Веротоп, Веростар, Веропро, Веростил, Хайфлекс 35/35П, Пауэрформ 8 /8P, CraneMaster 8P, CraneMax M6K, CraneStar 35/35P, DrillStar, DrillMaster, DrillMasterPlus, RTStar, RTMaster, RTMasterPlus, MineStar, MineMaster, ELstar6, ELstar8F, Drag 6, Minesflex 8, OceanMax, Катушка с полной блокировкой, FLC, WLC , Integra, Канаты со спиральными прядями (OSS), Extraflex.
