Описание:

  • Холодильные камеры Astra
  • Цветочные павильоны Astra. Камеры-витрины для демонстрации цветов в местах продажи.
  • Распашные двери Astra
  • Откатные ворота Astra

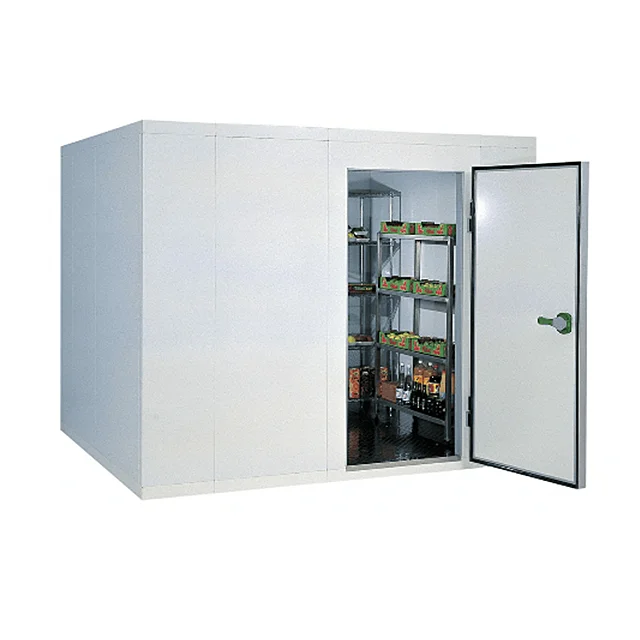

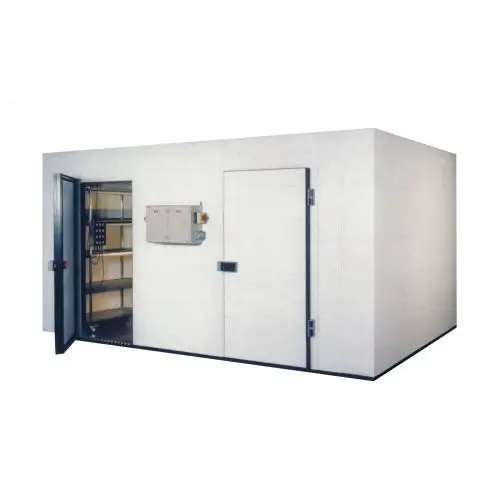

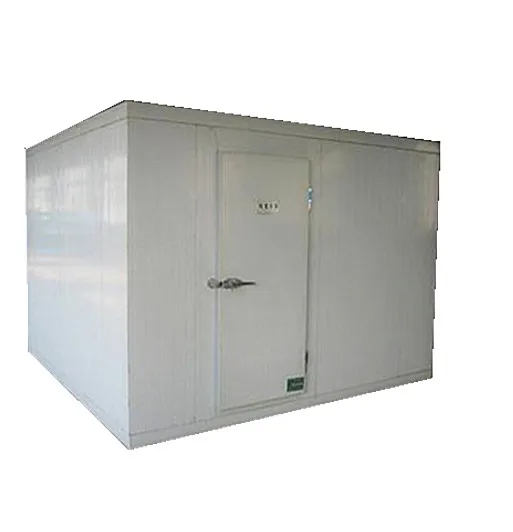

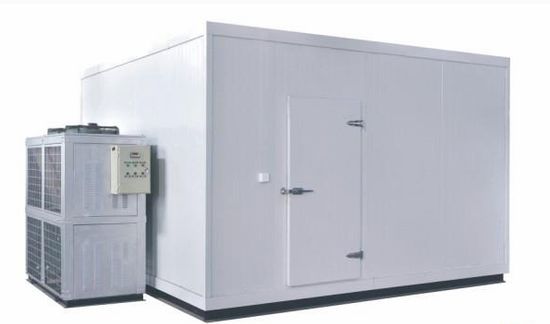

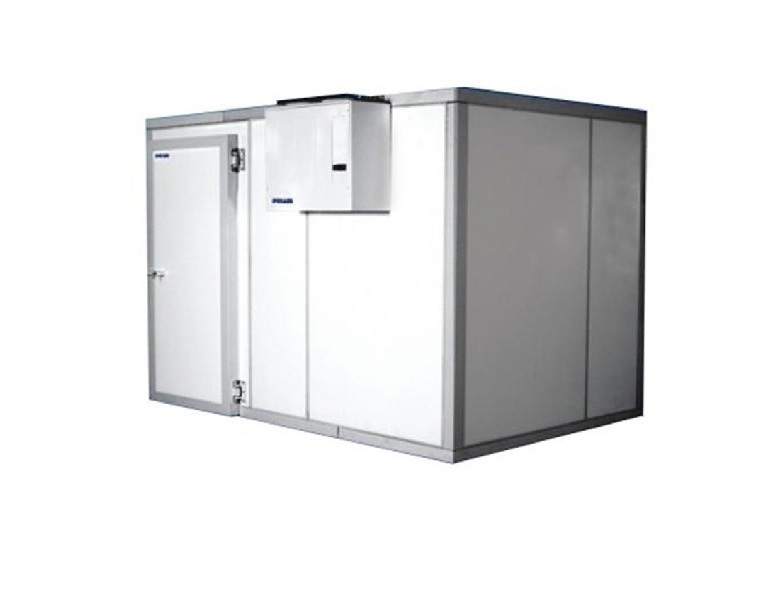

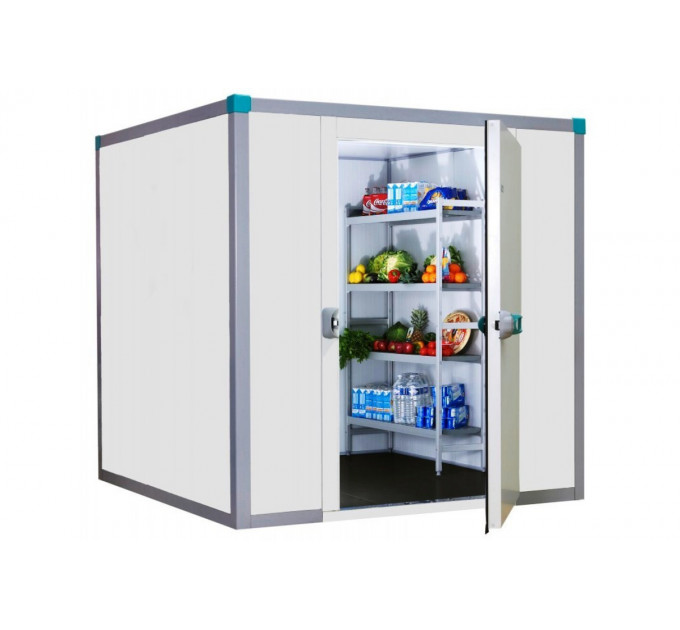

Холодильные камеры Astra — это качество и надежность, широкий ассортимент оборудования и большой выбор дополнительных опций.

Холодильные камеры Astra предназначены для хранения, охлаждения и заморозки продуктов при температурном режиме от +10°С до -40°С.

Холодильная камера Astra. Преимущества:

1. Снижение теплопритоков через стены на 20%

2. Жесткая конструкция камеры, технология сборки  исключает образование щелей и мостиков холода, не требует расходных материалов при монтаже (герметики, нащельники и т.д.)

3. Минимальные сроки монтажа, возможность многократной сборки-разборки

4. Длительный срок эксплуатации двери


Конструкция

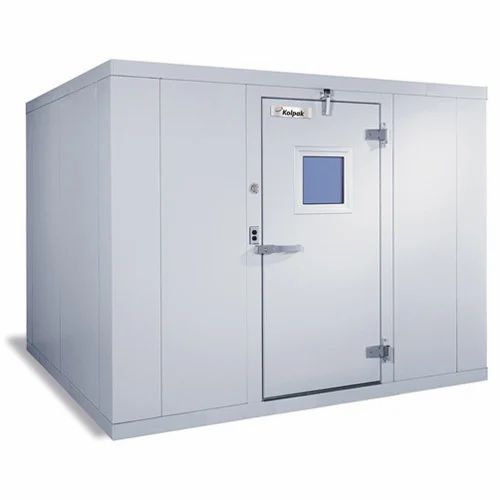

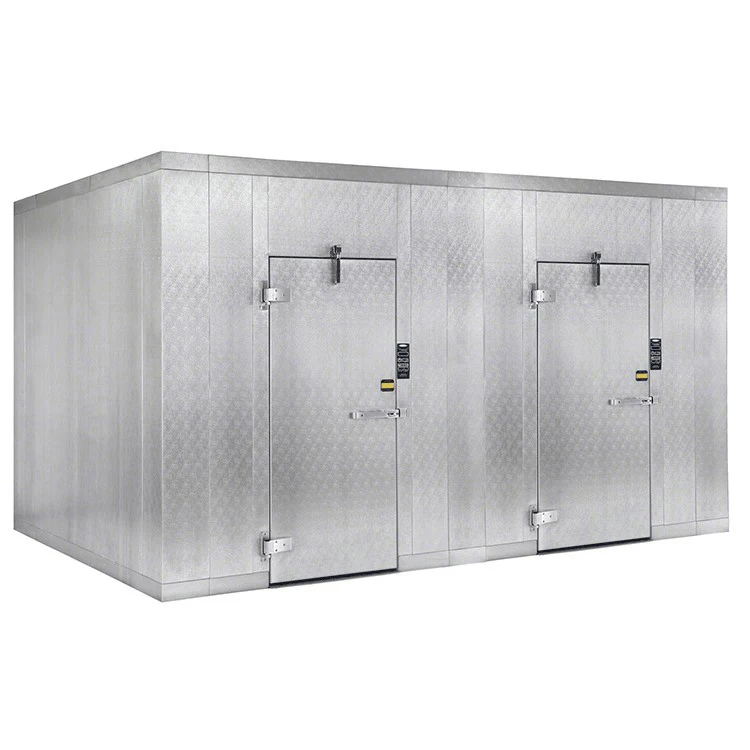

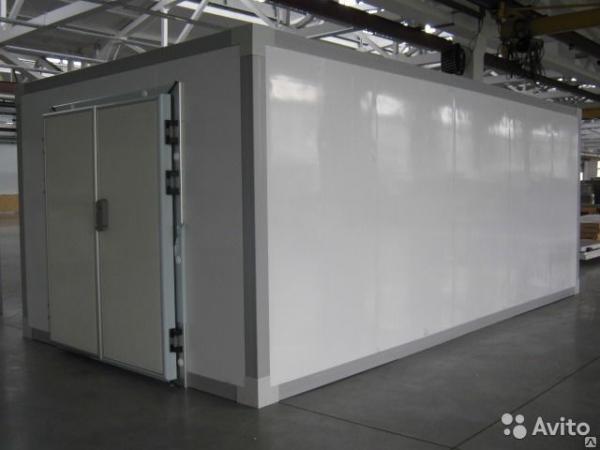

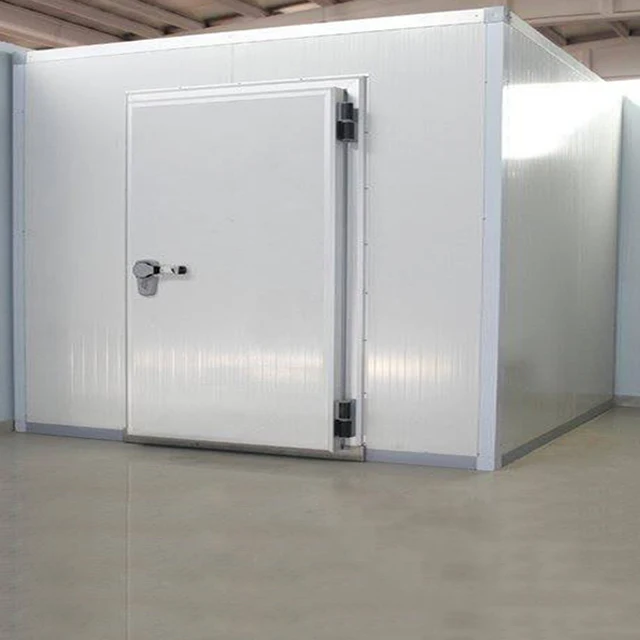

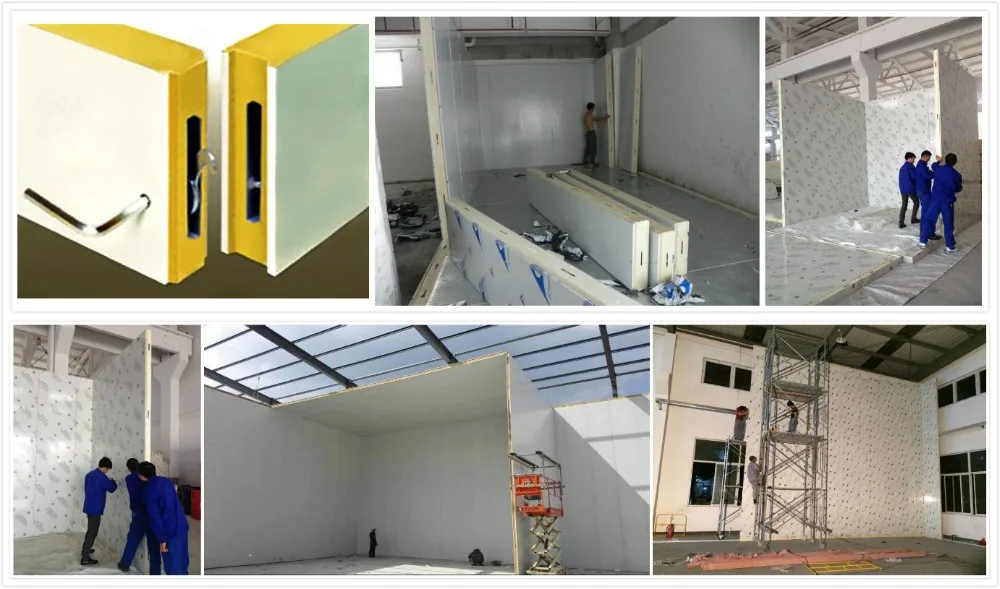

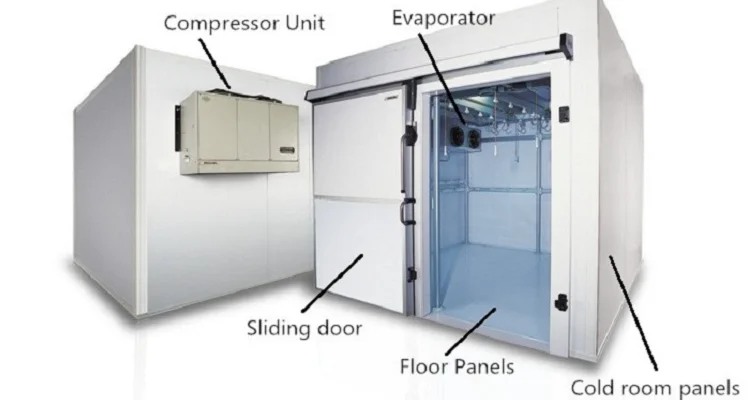

Сборно-разборные холодильные камеры Astra собираются из пенополиуретановых «сэндвич»-панелей с глубоким лабиринтным профилем и встроенными эксцентриковыми замками.

Обшивка панелей с обеих сторон — окрашенная оцинкованная сталь толщиной 0,6-0,7мм. Панели поставляются в защитной пленке, удаляемой после монтажа.

Теплоизоляционный материал изготавливается из компонентов компании Elastogran GmbH (Германия) на новом импортном оборудовании. По результатам тестирования, проведенного в Германии, коэффициент теплопроводности пенополиуретана в наших панелях составляет 0,019 Вт/Км, что на 15-20% ниже среднего значения теплопроводности в отечественных и импортных панелях.

Толщина теплоизоляции камер – 80, 100, 120 мм.

Холодильные камеры Astra оснащаются распашными дверьми, изготавливаемыми с применением качественной немецкой фурнитуры, обеспечивающей долгую безотказную работу оборудования, и особой конструкции, позволяющей устанавливать порог дверного проема в уровень пола. Запорный механизм включает систему аварийного выхода, предотвращающую запирание персонала внутри камеры.


Холодильная камера Astra. Опции:
  • Стеллажи из алюминия и нержавеющей стали;
  • Стеклянный фронт;
  • Усиление пола алюминиевым рифленым листом;
  • Пластиковые завесы, клапаны ВД;
  • Различные варианты исполнения дверей;
  • Эксклюзивное исполнение (обшивка нержавеющей сталью).

Модель Габариты, мм
Толщина теплоизоляции камер – 80 мм
Холодильная Камера 80ММ ASTRA -6,3A
2460Х1560Х2120
Холодильная Камера 80ММ ASTRA -8,7A
2760Х1860Х2120
Холодильная Камера 80ММ ASTRA -9A
2460Х2160Х2120
Холодильная Камера 80ММ ASTRA -10,2A
2760Х2160Х2120
Холодильная Камера 80ММ ASTRA -12,5A
3366Х2160Х2120
Холодильная Камера 80ММ ASTRA -14,4A
3360Х2460Х2120
Холодильная Камера 80ММ ASTRA -16,1A
4260Х2160Х2120
Толщина теплоизоляции камер – 100 мм
Холодильная Камера 100ММ ASTRA -5,0NA
2500Х1300Х2160
Холодильная Камера 100ММ ASTRA -7,1NA
2800Х1600Х2160
Холодильная Камера 100ММ ASTRA -9,0NA
2500Х2200Х2160
Холодильная Камера 100ММ ASTRA -10,4NA
2500Х2500Х2160
Холодильная Камера 100ММ ASTRA -11,7A
2760Х2460Х2160
Холодильная Камера 100ММ ASTRA -11,4NA
3100Х2200Х2160
Холодильная Камера 100ММ ASTRA -13,1NA
3100Х2500Х2160
Холодильная Камера 100ММ ASTRA -15,7NA
4900Х1900Х2160

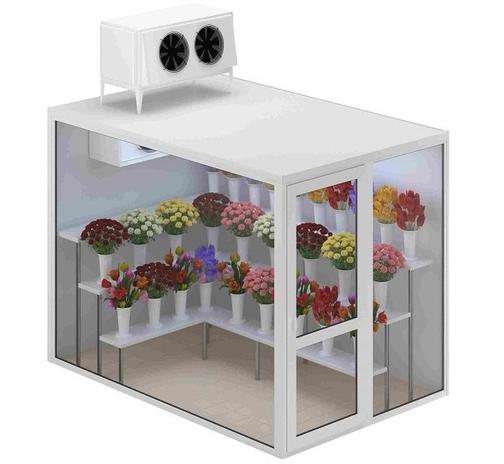

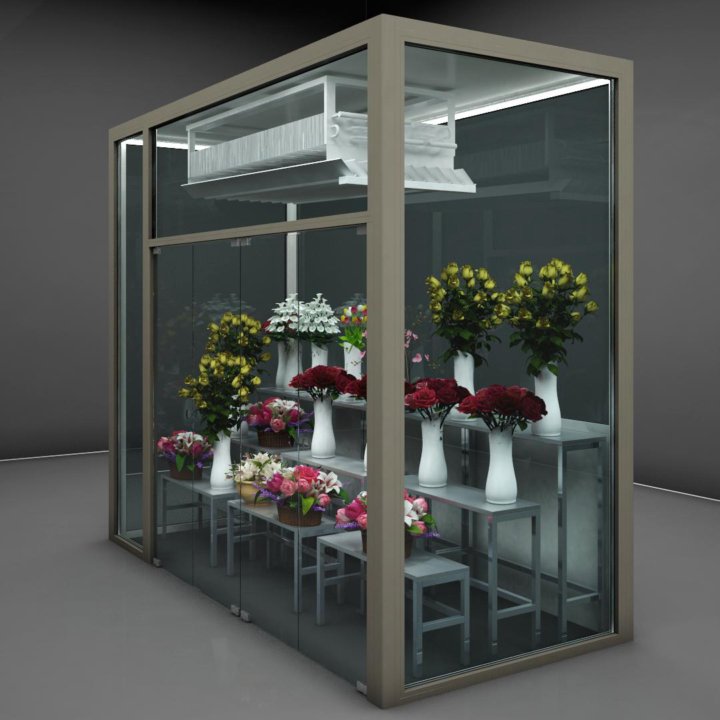

Цветочные павильоны Astra.
Камеры-витрины для демонстрации цветов в местах продажи.
Одна стена камеры выполнена из двойного стеклопакета, остальные стены, пол и потолок из пенополиуретановых панелей. Все панели смонтированы с применением встроенных эксцентриковых замков. Поставка камер для цветов включает комплект панелей, стеклянный фронт, комплект «доборных» элементов.

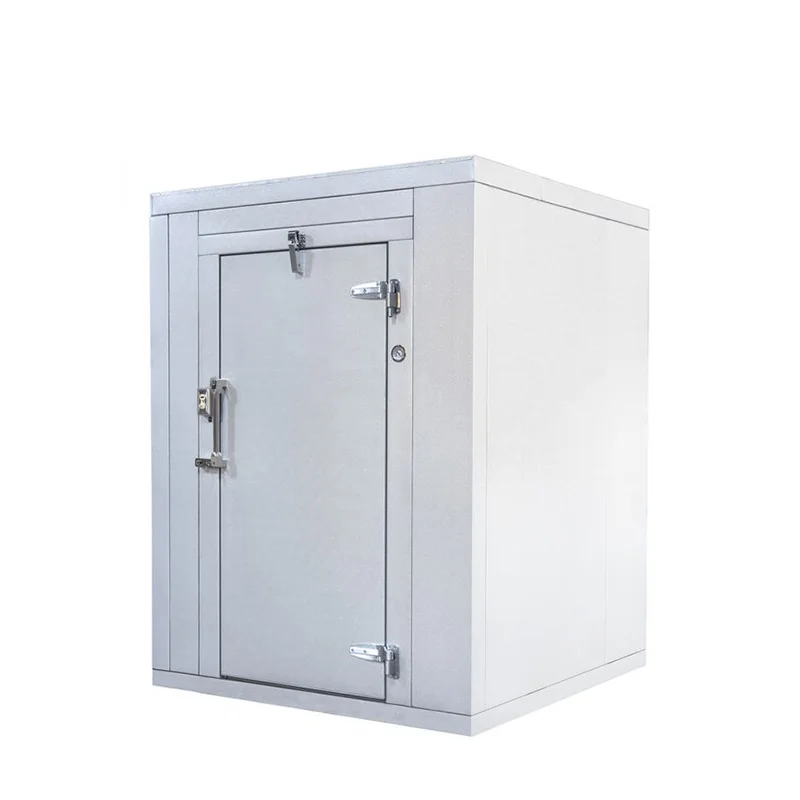

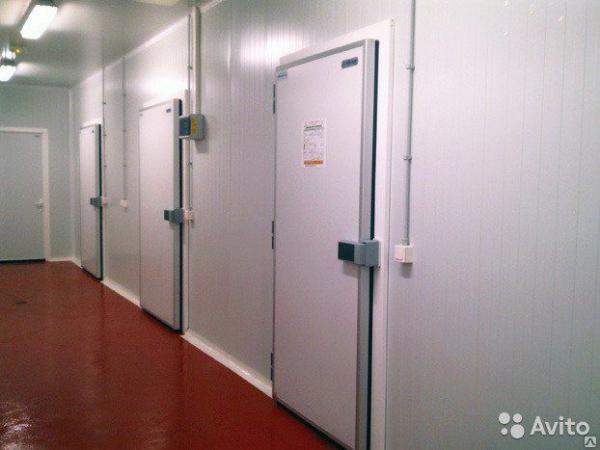

Распашные двери Astra

Распашные двери изготавливаются с применением качественной немецкой фурнитуры, обеспечивающей долгую безотказную работу. Двери имеют особую конструкцию, позволяющую устанавливать порог дверного проема в уровень пола. Запорный механизм включает систему аварийного выхода, предотвращающую запирание персонала внутри камеры.

Полотно двери закрывается с утоплением и с помощью поворотной ручки плотно прижимается к раме, что обеспечивает надежную герметизацию проема.

Дверные петли подъемные, приподнимающие полотно при открывании.

Каждая дверь для низкотемпературных режимов (холодильная дверь) комплектуется кабелем обогрева, который укладывается в короб по периметру проема и легко заменяется при необходимости.

Специальные исполнения:
  • двери из нержавеющей стали и текстурированной нержавеющей стали;
  • бампера из нержавеющей стали;
  • двери с проемом под подвесной путь.

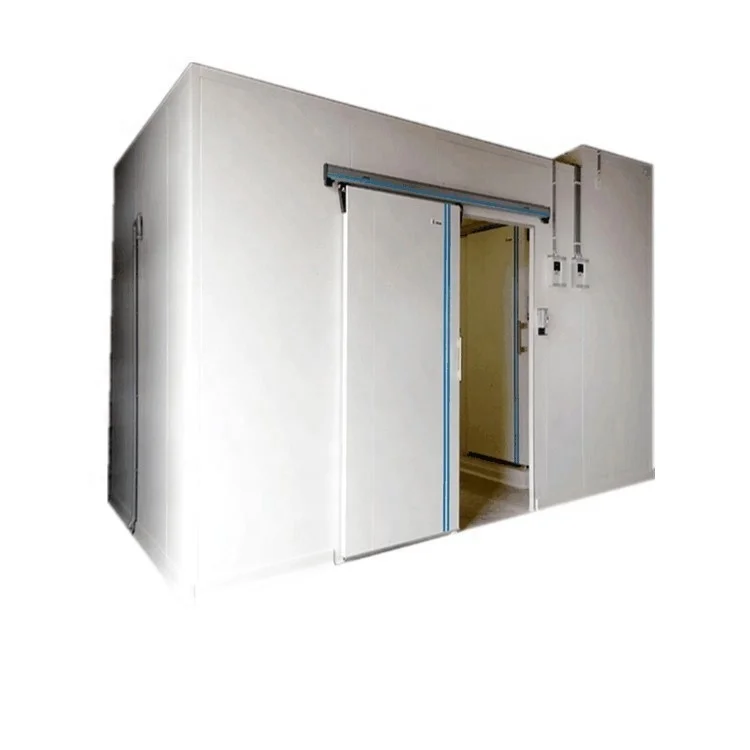

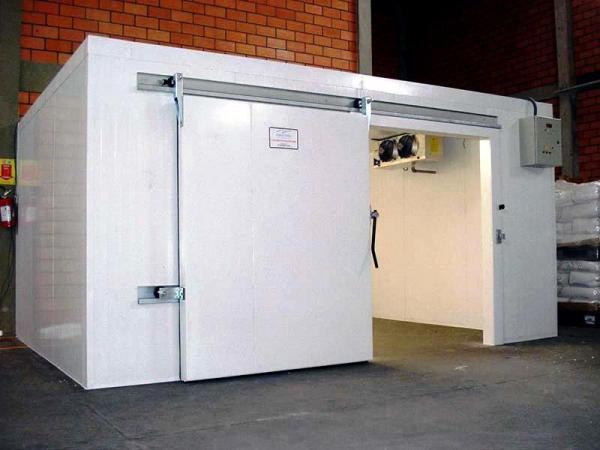

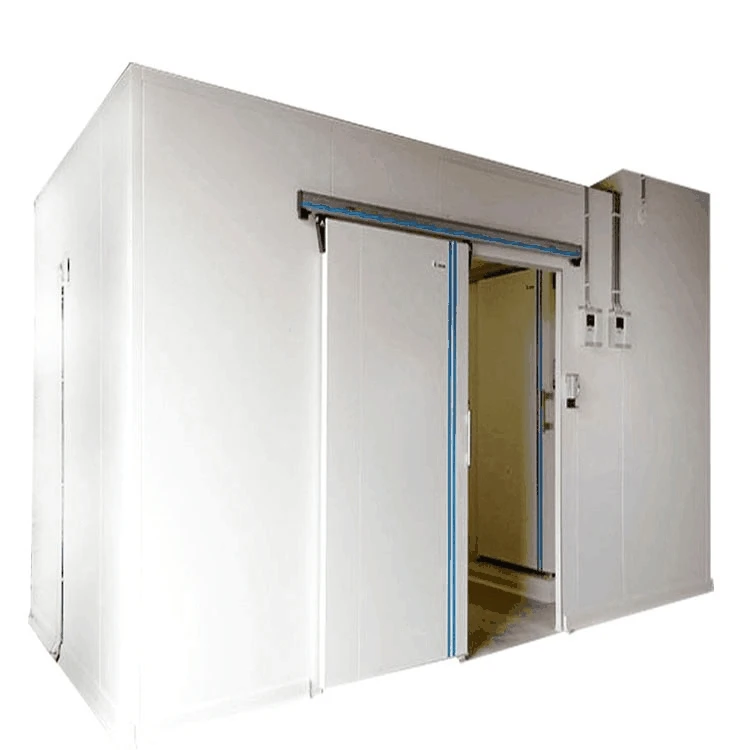

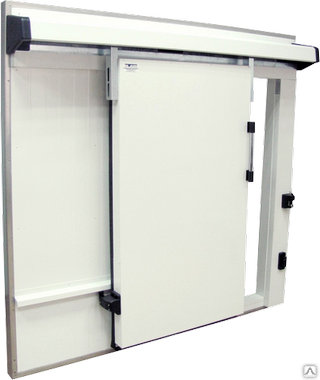

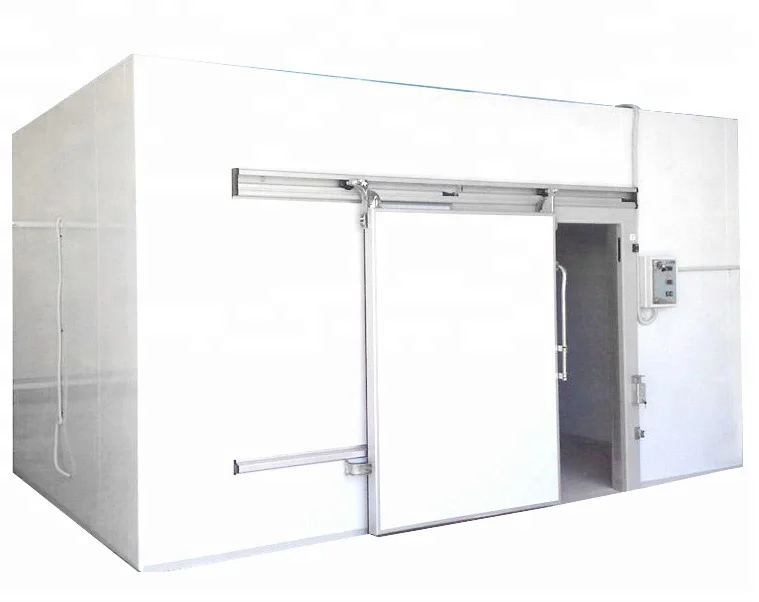

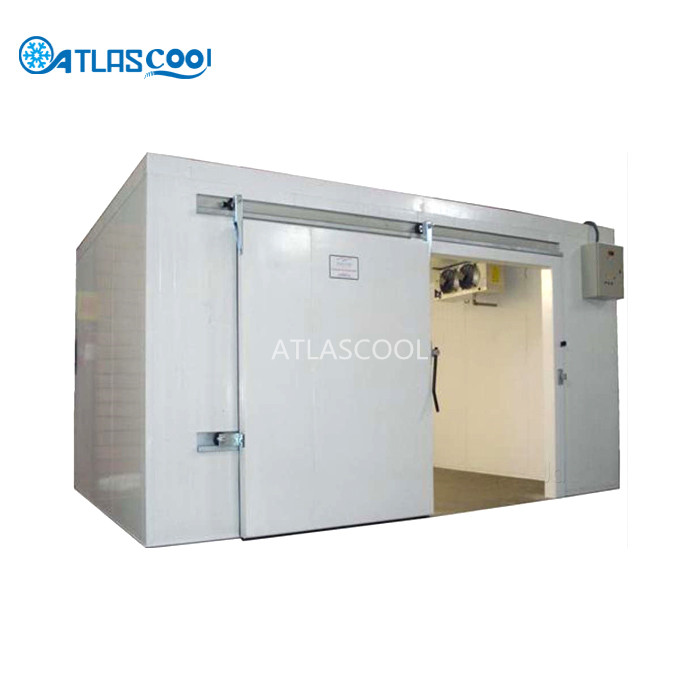

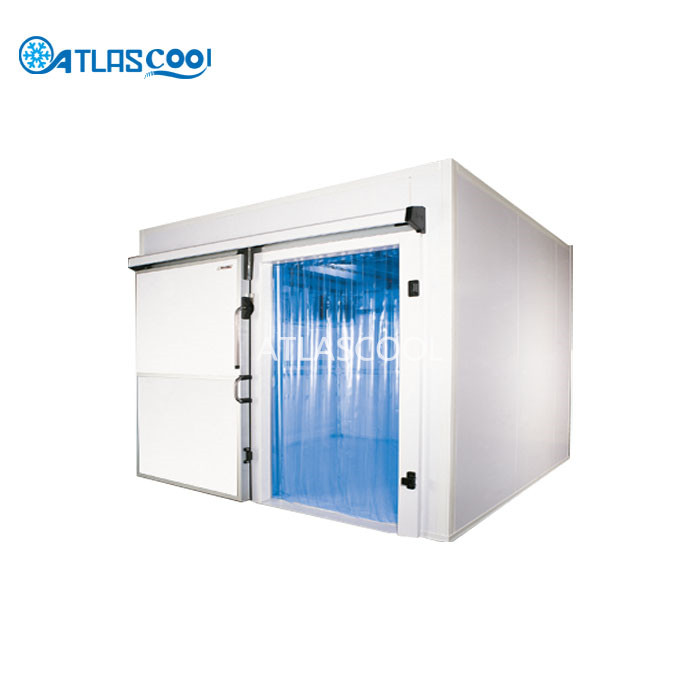

Откатные ворота Astra

Откатные ворота Astra изготавливаются с применением высококачественной европейской фурнитуры, рассчитанной на интенсивную эксплуатацию. Ворота имеют удобную ручку с рычагом, облегчающим открывание. Обрамление проема выполняется из комплекта ППУ-панелей, обеспечивающих жесткую конструкцию рамы и плотный прижим полотна к ответной части. Конструкция рамы исключает тепловые мосты и, при необходимости, позволяет легко заменить кабель обогрева.

Ролики равномерно распределяют нагрузку от полотна, благодаря чему ворота имеют плавный и лёгкий ход, а конструкция крепления ворот позволяют регулировать прижим, получая необходимую герметизацию проема и легкость хода.

Опции:

  • отбойник из алюминиевого рифленого листа;
  • ответная рама ворот;
  • защитный козырек рельсовой системы;
  • защитный столбик;
  • замок с закрыванием на ключ и устройством аварийного выхода;
  • кабель обогрева дверного проема;
  • пороговая накладка.

Комплектация:

  1. Рельса.
  2. Дверное полотно покрытие из оцинкованной окрашенной стали 0,6 мм:
  • низкотемпературное исполнение: толщина полотна 115 мм;
  • среднетемпературное исполнение: толщина полотна 100 мм;
  • Дверная ручка.
  •

    ASTRA — промышленные холодильные камеры

    ASTRA

    ASTRA — промышленные холодильные камеры. Для оснащения магазинов, складов, ресторанов. Холодильные камеры ASTRA для хранения продуктов питания, лекарств, продажи цветов. АЛТЭК — доставка, монтаж, сервис.

    ASTRA

    ASTRA — промышленные холодильные камеры. Для оснащения магазинов, складов, ресторанов. Холодильные камеры ASTRA для хранения продуктов питания, лекарств, продажи цветов. АЛТЭК — доставка, монтаж, сервис.

    Холодильное оборудование

    • Камеры (318)

    Аксессуары

    • Аксессуары для камер (24)

    Камбузное оборудование

    • Холодильное камбузное оборудование (6)

    Россия www. astrainfo.ru

    Российская производственная компания ASTRA специализируется на изготовлении холодильного оборудования для магазинов, супермаркетов, предприятий общественного питания. «Сильная» сторона компании – производство холодильных камер и складов, то есть мощного оборудования, которое используется для оснащения крупных пищевых объектов: овощехранилищ, торговых баз, животноводческих ферм и сельхоз хозяйств, медицинских учреждений (для хранения лекарственных препаратов, компонентов крови).

    Компания ASTRA была основана в 2001 году. В 2005 году был запущен собственный цех по обработке металла, после чего в несколько раз возросла производственная мощность завода, расширился спектр выпускаемой продукции. Сегодня для изготовления оборудования используют компоненты и материалы зарубежного производства. Одновременно с обновлением ассортимента, улучшается и сам завод, обновляется рабочая техника, запускаются новые автоматизированные линии по обработке материалов и сборке холодильного оборудования. Перед выпуском на рынок вся продукция проходит тщательное тестирование и имеет необходимые сертификаты качества.

    Холодильные камеры ASTRA

    Компания предлагает качественные холодильные и морозильные камеры, изготовленные из сэндвич-панелей с эксцентриковыми замками. Они отвечают самым высоким требованиям к теплоизоляции и подходят для хранения разных продуктов. В зависимости от типа камеры они способны поддерживать температуру в диапазоне от +10 до -50  C. В настоящее времяASTRA выпускает панели толщиной: 66, 80, 100 и 120 мм, которые используются при температуре до -25  C, а для сверхнизких температур – сэндвич-панели толщиной 140 и 160 мм. Элементы плотно примыкают друг к другу благодаря эксцентриковым замкам и использованию глубоких профилей по торцам.

    Двери для холодильных камер

    ASTRA предлагает несколько типов дверей для холодильных камер – откатные ворота или распашные двери. Их выбор зависит от особенностей загрузки-выгрузки продукции, размеров камеры (у компании есть модели объемом от 2 до 250 куб. м), типа продукции, ее упаковки и других факторов. Двери комплектуются фурнитурой немецкого производства и оснащаются особым запорным механизмом – системой аварийного открывания изнутри.

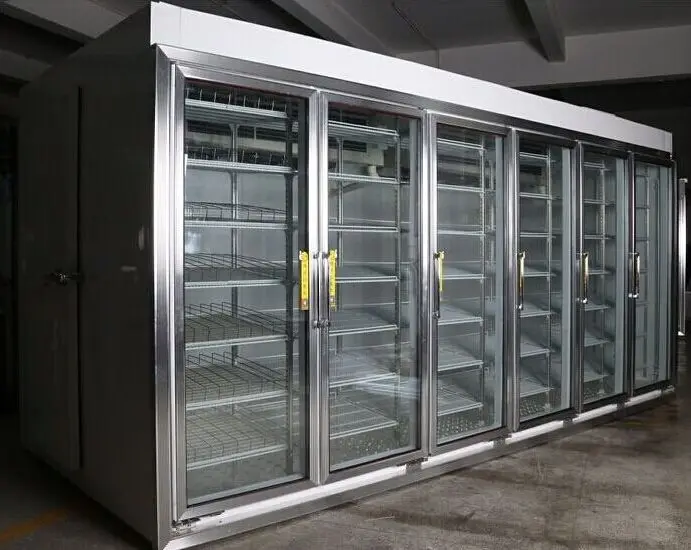

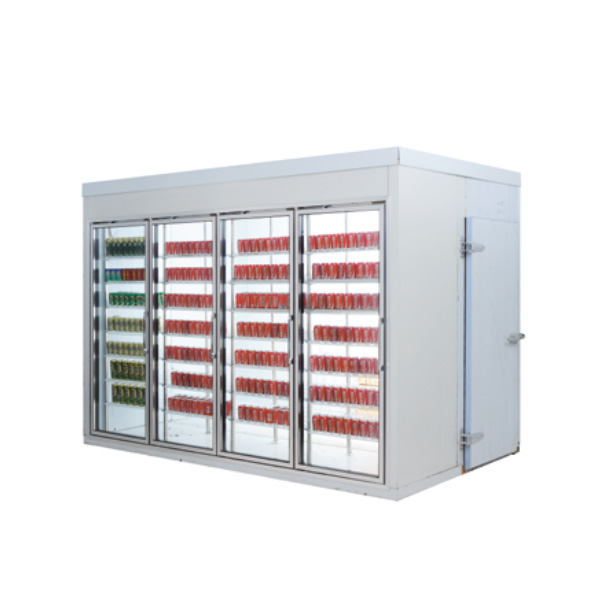

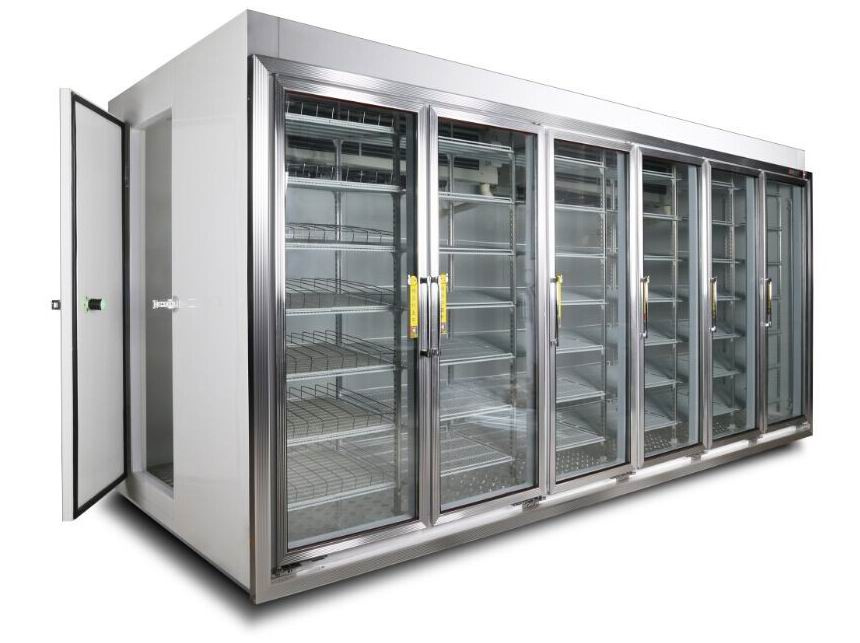

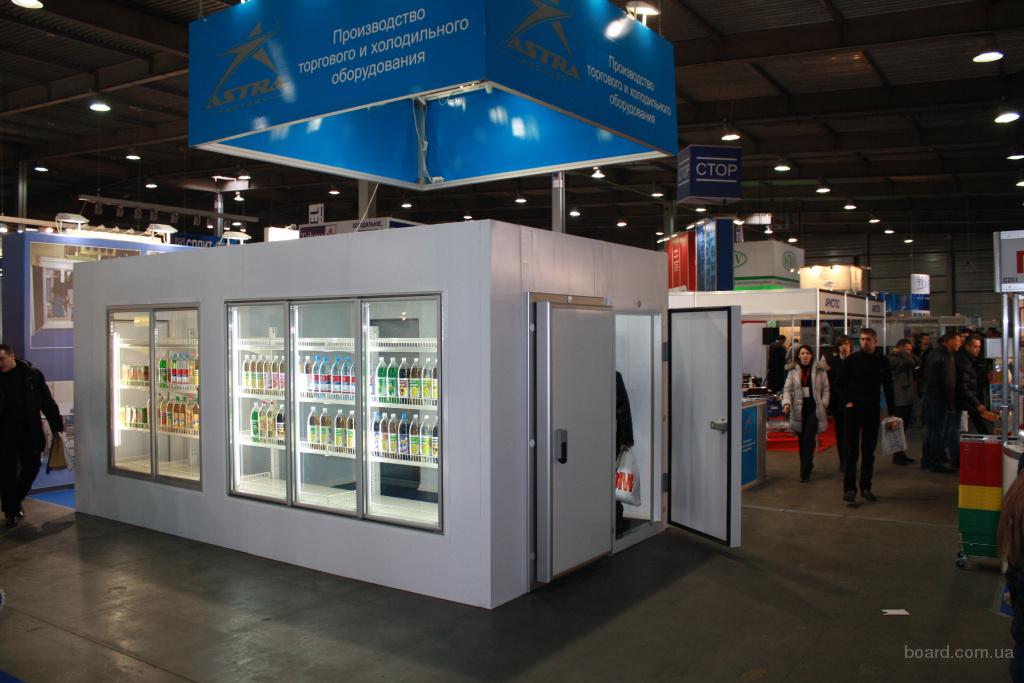

    Опционально холодильные камеры ASTRA могут комплектоваться стеклянными дверьми Schott Termofrost. Такой вариант подойдет для всех видов камер: для хранения прохладительных напитков, молочных продуктов, цветов (до +2 °С), а также для продуктов глубокой заморозки (до -25 °С). Они решают сразу несколько задач:

    • Привлекательная для клиентов презентация продукции (благодаря внутренней подсветке).
    • Экономия пространства в торговом зале.
    • Двери с системой самозакрывания сохраняют качество товара, поддерживают оптимальную температуру и расход энергии.

    Стеллажи для холодильных камер

    В комплекте к холодильным камерам производитель дополнительно предлагает стеллажи Flexi Shelf Pro (Швеция) или сборные стеллажные системы Jestra (Германия). Они значительно упрощают процесс складирования, позволяют эффективнее организовать пространство и помогают выгоднее представлять товары. Такие важные «мелочи», как держатели для ценников, ограничители, разделители, регулируемые кронштейны для полок, возможность загрузки продуктов на полки с тыльной стороны – обеспечивают удобные условия работы для продавцов и операторов в магазинах и, как следствие, покупатель будет проявлять больший интерес к таким витринам.

    Холодильные камеры ASTRA для цветов

    Представляют собой стандартные камеры из сэндвич-панелей и вместе с тем имеют ряд особенностей. Помимо того, что они создают и поддерживают определенный микроклимат для длительного хранения цветов с особой температурой (от +2 °С до +8 °С) и уровнем влажности, камеры этого типа должны быть малошумными, экономными, компактными (глубина от 1 до 2 метров), так как чаще всего их устанавливают в небольших по площади цветочных магазинах.

    Компания ASTRA разрабатывает и изготавливает технологические решения для коммерческих и промышленных предприятий. В ее арсенале – оборудование для ресторанов, столовых, овощебаз, животноводческих комплексов, цветочных магазинов, супермаркетов. Конструкции холодильных камер ASTRA надежны, прочны, привлекательны внешне, легко собираются, долго служат, и по стоимости отечественное оборудование с импортными комплектующими намного доступнее зарубежных аналогов. Компания также занимается проектированием и производством холодильных камер из сэндвич-панелей на заказ по индивидуальным проектам.

    Холодильные камеры Astra «Урал Март» Екатеринбург

    Холодильные камеры Astra «Урал Март» Екатеринбург

    Сортировать по производителю:

    • Все производители

    Сортировка по: новизне цене

    Всего результатов 20 из 23

    Код товара: 040439

    Артикул:

    Производитель:
    Astra
    Длина, мм:
    2800
    Ширина, мм:
    2200
    Высота, мм:
    2160
    Температурный режим:
    от +10°С до -40°С
    Толщина панелей:
    100 мм
    Тип дверей:
    распашная
    Пэн обогрева дверного пр. :
    есть
    Световой проем:
    1200х1900 мм
    Теплопроводность:
    0,019 Вт/м*К

    Все характеристики

    По запросу x

    По запросу

    В корзину

    Код товара: 040438

    Артикул:

    Производитель:
    Astra
    Длина, мм:
    2500
    Ширина, мм:
    2200
    Высота, мм:
    2160
    Температурный режим:
    от +10°С до -40°С
    Толщина панелей:
    100 мм
    Тип дверей:
    распашная
    Пэн обогрева дверного пр. :
    есть
    Световой проем:
    1200х1900 мм
    Теплопроводность:
    0,019 Вт/м*К

    Все характеристики

    По запросу x

    По запросу

    В корзину

    Код товара: 040437

    Артикул:

    Производитель:
    Astra
    Длина, мм:
    2500
    Ширина, мм:
    2500
    Высота, мм:
    2160
    Температурный режим:
    от +10°С до -40°С
    Толщина панелей:
    100 мм
    Тип дверей:
    распашная
    Пэн обогрева дверного пр. :
    есть
    Световой проем:
    1200х1900 мм
    Теплопроводность:
    0,019 Вт/м*К

    Все характеристики

    По запросу x

    По запросу

    В корзину

    Код товара: 040436

    Артикул:

    Производитель:
    Astra
    Длина, мм:
    2800
    Ширина, мм:
    2500
    Высота, мм:
    2160
    Температурный режим:
    от +10°С до -40°С
    Толщина панелей:
    100 мм
    Тип дверей:
    распашная
    Пэн обогрева дверного пр. :
    есть
    Световой проем:
    1200х1900 мм
    Теплопроводность:
    0,019 Вт/м*К

    Все характеристики

    По запросу x

    По запросу

    В корзину

    Код товара: 040435

    Артикул:

    Производитель:
    Astra
    Длина, мм:
    4900
    Ширина, мм:
    1900
    Высота, мм:
    2160
    Температурный режим:
    от +10°С до -40°С
    Толщина панелей:
    100 мм
    Тип дверей:
    распашная
    Пэн обогрева дверного пр. :
    есть
    Световой проем:
    800х1900 мм
    Теплопроводность:
    0,019 Вт/м*К

    Все характеристики

    По запросу x

    По запросу

    В корзину

    Код товара: 040434

    Артикул:

    Производитель:
    Astra
    Длина, мм:
    3100
    Ширина, мм:
    2500
    Высота, мм:
    2160
    Температурный режим:
    от +10°С до -40°С
    Толщина панелей:
    100 мм
    Тип дверей:
    распашная
    Пэн обогрева дверного пр. :
    есть
    Световой проем:
    800х1900 мм
    Теплопроводность:
    0,019 Вт/м*К

    Все характеристики

    По запросу x

    По запросу

    В корзину

    Код товара: 040433

    Артикул:

    Производитель:
    Astra
    Длина, мм:
    3100
    Ширина, мм:
    2200
    Высота, мм:
    2160
    Температурный режим:
    от +10°С до -40°С
    Толщина панелей:
    100 мм
    Тип дверей:
    распашная
    Пэн обогрева дверного пр. :
    есть
    Световой проем:
    800х1900 мм
    Теплопроводность:
    0,019 Вт/м*К

    Все характеристики

    По запросу x

    По запросу

    В корзину

    Код товара: 040432

    Артикул:

    Производитель:
    Astra
    Длина, мм:
    2760
    Ширина, мм:
    2460
    Высота, мм:
    2160
    Температурный режим:
    от +10°С до -40°С
    Толщина панелей:
    100 мм
    Тип дверей:
    распашная
    Пэн обогрева дверного пр. :
    есть
    Световой проем:
    800х1900 мм
    Теплопроводность:
    0,019 Вт/м*К

    Все характеристики

    По запросу x

    По запросу

    В корзину

    Код товара: 040431

    Артикул:

    Производитель:
    Astra
    Длина, мм:
    2500
    Ширина, мм:
    2500
    Высота, мм:
    2160
    Температурный режим:
    от +10°С до -40°С
    Толщина панелей:
    100 мм
    Тип дверей:
    распашная
    Пэн обогрева дверного пр. :
    есть
    Световой проем:
    800х1900 мм
    Теплопроводность:
    0,019 Вт/м*К

    Все характеристики

    По запросу x

    По запросу

    В корзину

    Код товара: 040430

    Артикул:

    Производитель:
    Astra
    Длина, мм:
    2500
    Ширина, мм:
    2200
    Высота, мм:
    2160
    Температурный режим:
    от +10°С до -40°С
    Толщина панелей:
    100 мм
    Тип дверей:
    распашная
    Пэн обогрева дверного пр. :
    есть
    Световой проем:
    800х1900 мм
    Теплопроводность:
    0,019 Вт/м*К

    Все характеристики

    По запросу x

    По запросу

    В корзину

    Код товара: 040429

    Артикул:

    Производитель:
    Astra
    Длина, мм:
    2800
    Ширина, мм:
    1600
    Высота, мм:
    2160
    Температурный режим:
    от +10°С до -40°С
    Толщина панелей:
    100 мм
    Тип дверей:
    распашная
    Пэн обогрева дверного пр. :
    есть
    Световой проем:
    800х1900 мм
    Теплопроводность:
    0,019 Вт/м*К

    Все характеристики

    По запросу x

    По запросу

    В корзину

    Код товара: 040428

    Артикул:

    Производитель:
    Astra
    Длина, мм:
    2500
    Ширина, мм:
    1300
    Высота, мм:
    2160
    Температурный режим:
    от +10°С до -40°С
    Толщина панелей:
    100 мм
    Тип дверей:
    распашная
    Пэн обогрева дверного пр. :
    есть
    Световой проем:
    800х1900 мм
    Теплопроводность:
    0,019 Вт/м*К

    Все характеристики

    По запросу x

    По запросу

    В корзину

    Код товара: 040427

    Артикул:

    Производитель:
    Astra
    Длина, мм:
    2760
    Ширина, мм:
    2460
    Высота, мм:
    2120
    Температурный режим:
    от +10°С до -40°С
    Толщина панелей:
    80 мм
    Тип дверей:
    распашная
    Пэн обогрева дверного пр. :
    отсутствует
    Световой проем:
    1200х1900 мм
    Теплопроводность:
    0,019 Вт/м*К

    Все характеристики

    По запросу x

    По запросу

    В корзину

    Код товара: 040426

    Артикул:

    Производитель:
    Astra
    Длина, мм:
    2760
    Ширина, мм:
    2160
    Высота, мм:
    2120
    Температурный режим:
    от +10°С до -40°С
    Толщина панелей:
    80 мм
    Тип дверей:
    распашная
    Пэн обогрева дверного пр. :
    отсутствует
    Световой проем:
    1200х1900 мм
    Теплопроводность:
    0,019 Вт/м*К

    Все характеристики

    По запросу x

    По запросу

    В корзину

    Код товара: 040425

    Артикул:

    Производитель:
    Astra
    Длина, мм:
    2460
    Ширина, мм:
    2160
    Высота, мм:
    2120
    Температурный режим:
    от +10°С до -40°С
    Толщина панелей:
    80 мм
    Тип дверей:
    распашная
    Пэн обогрева дверного пр. :
    отсутствует
    Световой проем:
    1200х1900 мм
    Теплопроводность:
    0,019 Вт/м*К

    Все характеристики

    По запросу x

    По запросу

    В корзину

    Код товара: 040424

    Артикул:

    Производитель:
    Astra
    Длина, мм:
    4260
    Ширина, мм:
    2160
    Высота, мм:
    2120
    Температурный режим:
    от +10°С до -40°С
    Толщина панелей:
    80 мм
    Тип дверей:
    распашная
    Пэн обогрева дверного пр. :
    отсутствует
    Световой проем:
    800х1900 мм
    Теплопроводность:
    0,019 Вт/м*К

    Все характеристики

    По запросу x

    По запросу

    В корзину

    Код товара: 040423

    Артикул:

    Производитель:
    Astra
    Длина, мм:
    3360
    Ширина, мм:
    2460
    Высота, мм:
    2120
    Температурный режим:
    от +10°С до -40°С
    Толщина панелей:
    80 мм
    Тип дверей:
    распашная
    Пэн обогрева дверного пр. :
    отсутствует
    Световой проем:
    800х1900 мм
    Теплопроводность:
    0,019 Вт/м*К

    Все характеристики

    По запросу x

    По запросу

    В корзину

    Код товара: 040422

    Артикул:

    Производитель:
    Astra
    Длина, мм:
    3360
    Ширина, мм:
    2160
    Высота, мм:
    2120
    Температурный режим:
    от +10°С до -40°С
    Толщина панелей:
    80 мм
    Тип дверей:
    распашная
    Пэн обогрева дверного пр. :
    отсутствует
    Световой проем:
    800х1900 мм
    Теплопроводность:
    0,019 Вт/м*К

    Все характеристики

    По запросу x

    По запросу

    В корзину

    Код товара: 040421

    Артикул:

    Производитель:
    Astra
    Длина, мм:
    2760
    Ширина, мм:
    2460
    Высота, мм:
    2120
    Температурный режим:
    от +10°С до -40°С
    Толщина панелей:
    80 мм
    Тип дверей:
    распашная
    Пэн обогрева дверного пр. :
    отсутствует
    Световой проем:
    800х1900 мм
    Теплопроводность:
    0,019 Вт/м*К

    Все характеристики

    По запросу x

    По запросу

    В корзину

    Код товара: 040420

    Артикул:

    Производитель:
    Astra
    Длина, мм:
    2760
    Ширина, мм:
    2160
    Высота, мм:
    2120
    Температурный режим:
    от +10°С до -40°С
    Толщина панелей:
    80 мм
    Тип дверей:
    распашная
    Пэн обогрева дверного пр. :
    отсутствует
    Световой проем:
    800х1900 мм
    Теплопроводность:
    0,019 Вт/м*К

    Все характеристики

    По запросу x

    По запросу

    В корзину

    Сборные холодильные камеры ASTRA — ГК Трансфер

    Навигация по сайту

    • Кассовое оборудование
    • Весовое оборудование
    • Холодильное оборудование
    • Холодильные системы
    • Холодильные камеры, склады
      • Сборные холодильные камеры ASTRA
      • Изоляция и конструкция холодильных камер
      • Двери MTH для холодильных камер
    • Контакты
    • Новости
    • Фотогалерея

    Использование виджета ограничено текущим тарифом

    Последние изображения

    Последние новости

    Последние статьи

    • Какие расходы ожидают владельца ККМ?

      24. 11.2014

    • Как заполнять коды в заявлении о регистрации ККТ в налоговой инспекции

      19.11.2014

    • Что такое марка пломба и СВК Сервисное обслуживание, и для чего они используются

      12.11.2014



    ГК Трансфер поставляет сборные холодильные камеры ASTRA на основе пенополиуретановых сэндвич-панелей. У нас можно купить сборные камеры, предназначенные для самых различных областей применения:
    • Хранение и заморозка продуктов питания
    • Хранение овощей и фруктов в регулируемой газовой среде
    • Лабораторные испытания
    • Мясные цеха и другие холодные цеха для технологических процессов
    • Цветочные павильоны
    • Камеры хранения плазмы, крови и т. д.



    Камеры ASTRA отвечают требованиям нормативов:

    Сертификат соответствия Пожарная безопасность



    Камеры ASTRA изготавливаются из пенополиуретановых
    (ППУ) сэндвич-панелей с глубоким лабиринтным профилем и
    встроенными эксцентриковыми замками.

    Конструктивное решение камер исключает образование щелей и не требуют расходных материалов при монтаже. Высококачественный ППУ обеспечивает отличные теплоизоляционные свойства сэндвич-панелей: коэффициент теплопроводности составляет всего 0,019 Вт/(м·0С). Эксцентриковые замки в панелях обеспечивают жесткость конструкций камер и полностью останавливают теплопритоки через стыки панелей. Подробнее о конструкции камер ASTRA.
    ГК Трансфер предлагает большой модельный ряд камер по заводским ценам

      Стандартные камеры:
    Среднетемпературные холодильные камеры:
    Камеры с толщиной стенок 80 мм.
    Таблица размеров и объемов:
    • Камеры высотой 2120 мм (V = 2,4 — 241 м3)
    • Камеры высотой 2620 мм (V = 3,0 — 303 м3)
    • Камеры высотой 3120 мм (V = 3,6 — 365 м3)
    Низкотемпературные холодильные камеры:
    Камеры с толщиной стенок 100 мм.
    Таблица размеров и объемов:
    • Камеры высотой 2160 мм (V = 2,4 — 241 м3)
    • Камеры высотой 2660 мм (V = 3,0 — 303 м3)
    • Камеры высотой 3160 мм (V = 3,6 — 365 м3)
    Камеры для заморозки продуктов питания:
    Камеры с толщиной стенок 120 мм.
    Таблица размеров и объемов:
    • Камеры высотой 2200 мм (V = 2,4 — 241 м3)
    • Камеры высотой 2700 мм (V = 3,0 — 303 м3)
    • Камеры высотой 3200 мм (V = 3,6 — 365 м3)
    Большой модельный ряд позволяет точно вписывать камеры в существующие помещения. Минимальное расстояние от стены камеры до ограждающей конструкции – 50 мм.
    Не стандартные камеры:
    Возможна поставка не стандартных камер:
    • камеры без пола — поставляются камеры без напольных сэндвич-панелей;
    • камеры с усиленным полом — поставляются камеры с напольными сэндвич-панелями, с покрытием алюминиевым рифленым листом;
    • высокие камеры — поставляются камеры с высотой до 6 м;
    • камеры с внутренними перегородками — поставляются дополнительные внутренние стенки из сэндвич-панелей;
    • уличные камеры — поставка камер с навесом, защищающим камеры от осадков;
    • камеры любого цвета — поставка камер с панелями, окрашенными в любой цвет по каталогу RAL;
    • камеры из нержавейки — поставка камер из сэндвич-панелей с покрытием из нержавеющей стали

      Обычные двери и ворота для холодильных камер.
    При стандартной поставке, камеры ASTRA комплектуются дверями и воротами производства ASTRA:
    • одностворчатые распашные двери (толщина полотна 80 или 120 мм) со световым проемом:
      • 800 х 900 мм,
      • 900 х 1900 мм,
      • 1000 х 1900 мм,
      • 1200 х 1900 мм.
    • двустворчатые распашные двери (толщина полотна 80 или 120 мм) со световым проемом:
      • 1200 х 2000 мм;
      • 1400 х 2000 мм;
      • 1600 х 2000 мм;
      • 2000 х 2000 мм.
    • откатные ворота (толщина полотна 80 или 120 мм) со световым проемом:
      • 1200 х 2000 мм;
      • 1500 х 2000 мм;
      • 1500 х 2500 мм;
      • 2000 х 2000 мм;
      • 2000 х 2500 мм.

    Все двери и ворота комплектуются удобными ручками, системой аварийного выхода. Низкотемпературные двери и ворота оснащены системой обогрева контура.
    Дополнительно мы можем поставить:
    • пластиковые морозостойкие завесы на дверные проемы, сокращающие теплопритоки;
    • электропривод на откатные ворота;

    Очень надежные двери и ворота для холодильных камер
    Если холодильная камера работает в режиме частого открывания и закрывания дверей или ворот, то мы рекомендуем оснащать такие камеры дверями (воротами) производства итальянской компании MTH (см. далее)

    Камера холодильная Astra 97.8 (80) 7260x5760x2620

    Федеральный поставщик мировых производителей профессионального оборудования в сегменте HoReCa и Retail

    Главная / Каталог / Технологическое оборудование / Холодильное оборудование / Холодильные камеры / Камера холодильная / Камера холодильная Astra 97. 8 (80) 7260x5760x2620

    Камера холодильная Astra 97.8 (80) 7260x5760x2620

    Уточнить цену

    Характеристика Показатель
    объем 97.8 м³
    тип соединения панелей шип в паз
    наличие двери есть
    тип дверей распашной
    толщина панелей 80 мм
    наличие замка есть
    подсветка нет
    материал панелей оцинкованная сталь
    материал изоляции пенополиуретан
    материал дверей оцинкованная сталь
    цвет белый
    длина 7260 мм
    глубина 5760 мм
    высота 2620 мм

    Другие товары категории “Камера холодильная”

    Astra 98. 8 (80) 7260x4860x3120

    Камера холодильная

    Kifato S80-31.7

    Камера холодильная

    Astra 25.5 (80) 6660x2160x2120

    Камера холодильная

    Kifato S80-18.2

    Камера холодильная

    Контактные данные

    Ваша скидка: 0.01%

    Копирование контента запрещено и преследуется законом!

    Настоящий сайт strateg-market.ru является объектом авторского права, исключительные права, на использование которого принадлежат Компании «StrategMarket» «СтратегМаркет». Копирование, размножение, распространение, копии изображений, перепечатка, (целиком или частично), или иное использование материала без письменного разрешения автора не допускается. Любое нарушение прав автора будет преследоваться на основе российского и международного законодательства. Свободное и безвозмездное использование произведений, входящих в состав настоящего сайта, ограничено использованием в личных целях и использованием в случаях, указанных в статье 1274 ГК РФ. Использование произведений, входящих в состав настоящего сайта, на основании пункта 3 части 1 статьи 1274 ГК РФ не допускается. Нарушение вышеуказанных положений является нарушением авторских прав и влечет наступление гражданской, административной и уголовной ответственности в соответствии с действующим законодательством, Статья 1299 ГК РФ (Технические средства защиты авторских прав). На данном сайте представлена общая информация об услугах и ценах. Компания «StrategMarket» «СтратегМаркет». оставляет за собой право в любой момент без предупреждения вносить изменения в информацию, содержащуюся на настоящем сайте. Для получения подробной информации, Вы можете обратиться к менеджерам компании по тел. 8(900)650-90-80 или эл. почте:[email protected] с любыми вопросами, в частности, касающихся действующих тарифов на услуги, товары указанные на сайте. Обращаем ваше внимание на то, что данный Интернет-сайт носит исключительно информационный характер и ни при каких условиях не является публичной офертой, определяемой положениями Статьи 437 Гражданского кодекса Российской Федерации.



    Соглашение на обработку данных
    Согласие на обработку персональных данных Настоящим в соответствии с Федеральным законом № 152-ФЗ «О персональных данных» от 27.07.2006 года свободно, своей волей и в своем интересе выражаю свое безусловное согласие на обработку моих персональных данных , зарегистрированным в соответствии с законодательством РФ по адресу: (далее по тексту — Оператор). Персональные данные — любая информация, относящаяся к определенному или определяемому на основании такой информации физическому лицу. Настоящее Согласие выдано мною на обработку следующих персональных данных: — Имя; — Фамилия; — Телефон; — E-mail. Согласие дано Оператору для совершения следующих действий с моими персональными данными с использованием средств автоматизации и/или без использования таких средств: сбор, систематизация, накопление, хранение, уточнение (обновление, изменение), использование, обезличивание, а также осуществление любых иных действий, предусмотренных действующим законодательством РФ как неавтоматизированными, так и автоматизированными способами. Данное согласие дается Оператору для обработки моих персональных данных в следующих целях: — предоставление мне услуг/работ; — направление в мой адрес уведомлений, касающихся предоставляемых услуг/работ; — подготовка и направление ответов на мои запросы; — направление в мой адрес информации, в том числе рекламной, о мероприятиях/товарах/услугах/работах Оператора.

    Настоящее согласие действует до момента его отзыва путем направления соответствующего уведомления на электронный адрес [email protected] В случае отзыва мною согласия на обработку персональных данных Оператор вправе продолжить обработку персональных данных без моего согласия при наличии оснований, указанных в пунктах 2 – 11 части 1 статьи 6, части 2 статьи 10 и части 2 статьи 11 Федерального закона №152-ФЗ «О персональных данных» от 26.06.2006 г.





     Открытие предприятия общественного питания всегда будет и остается прибыльным делом, будь это — открытие Ресторана, Кафе, Бистро, Пиццерии, Бара или Закусочной.
    К числу более рискованных предприятий относится открытие ресторана-это, как правило, масштабное и затратное предприятие, связанное с более сложным планированием и соответственно требующие значительные финансовые вложения, но и успех и финансовая прибыль от такого заведения может превзойти все ожидания.
    В отличие от ресторана, заведения небольшого формата такие как кафе,бистро типа фаст-фуд(быстрое приготовление еды) требуют гораздо меньших инвестиций и считаются менее рискованными бизнес-проектами.

    Планирование

    Открываем Кафе, с чего начать?

    Разберемся, чем отличаются предприятия общественного питания друг от друга, не будет лишним ознакомится с ГОСТ Р 50762-2007.

    Кафе — это предприятие, предоставляющее услуги питания, а также отдых своим посетителям. В своем ассортименте имеет ограниченное меню, реализует фирменные блюда своей кухни, а также безалкогольные и слабоалкогольные напитки.

    Ресторан — отличается обширным перечнем и производством предлагаемых блюд, существенным многообразием спиртных и безалкогольных напитков, высокой степенью сервиса, сочетанием развлечения и отдыхом своих гостей.

    Формирование концепции заведения!

    Определяем, на какого потребителя будет ориентировано Ваше предприятие, какая кухня и меню будет предлагаться гостям заведения.
    Также стоит подумать о значимых преимуществах, чем Ваш будущий проект будет отличиться от других? В чем его индивидуальность? Как заинтересовать и привлечь посетителя именно к Вам?!
    Усилия по формированию концепции «бизнес-плана» может потерпеть фиаско если помещение, найденное позднее не будет подходить по инженерным или конструктивным особенностям вашей разработанной концепции, делаем вывод: при ограниченном финансировании проекта, следует для начала остановить свой выбор на помещении и в дальнейшем разрабатывать концепцию предприятия.
    При создании формата и стиля предприятия должна быть согласованна и ценовая политика меню. Если планируется открытие кафе для молодежи с соответствующим дизайном и стилем данной потребительской категории, вряд ли будут уместны дорогие блюда и напитки.

    Регистрируем предприятие, ИП или ООО плюсы и минусы.

    «ИП» — данный вид предпринимательской деятельности не может реализовывать спирта содержащую продукцию кроме (пива, сидра, медовухи) в отличие от ООО, подробнее с этим ознакомится вам поможет ФЗ-171 от 22.11.1995.
    Как правило, не составляет большого труда открыть вид предпринимательской деятельности «ИП», преимущество данного предприятия можно считать и в налогообложении, Но что же делать с алкогольной продукцией, ведь одной из большей части прибыли всегда оставался алкоголь.
    Одним из выходов из данной ситуации: регистрация предприятия Кафе как «ИП», а под реализацию алкогольной продукции «Бар-заведения» в форме «ООО»
    Коды ОКВЭД для данного вида деятельности подойдут:
    -55.30 Деятельность ресторанов и кафе
    -55.40 Деятельность баров
    -52.25 Розничная торговля алкоголем и другими напитками
    -52.63 Прочая розничная торговля вне магазинов

    Подбираем помещение.

    — Один из важных определяющих факторов успеха будущего заведения является его местонахождение!
    — Будущий проект нужно максимально приблизить к потребителю, что бы он располагался рядом с его работой, местом жительства, возможной зоной отдыха, расположение должно соответствовать составленной концепции и стиля заведения.
    — Учитываем техническую составляющую помещения на 100%: Электричество, водопровод, канализационные узлы все должно соответствовать будущим нагрузкам и требованиям проекта!
    — Уточняем возможные градостроительные планы по ремонту или утилизации здания, в котором будет располагаться Ваше заведение.
    — Уточняем о возможных перепланировках будущего объекта до Вас и регистрировались эти перепланировки в соответствующих государственных инстанциях по закону.
    — Уточняем о возможности размещения рекламных вывесок с названием заведения на фасаде здания и прочей рекламной атрибутике.
    — Оцениваем подъезд к заведению расположение паковочных мест, а также обустройства их в будущем.
    — Подробнее к требованию к помещениям вы можете ознакомиться в статье СанПин 2.3.6.1079-01

    Планирование «зон» предприятия общественного питания и комплектация необходимым оборудованием:

    Складская зона: хранение и складирования полуфабрикатов, мясных, овощных и молочных продуктов питания.
    В данных зонах помещений монтируют холодильные и морозильные камеры в комплектации с моноблоком или сплит-системой в зависимости от технических особенностях помещения. Камеры служат для сухого хранения запаса продукции, также необходимыми будут складские стеллажные конструкции для компактного и удобного размещения необходимого сырья, инвентаря.

    Моечная зона: помещение служит для складирования и мойки кухонного инвентаря, посуды, тары, и т.д. в данную зону необходимо установить: посудомоечную машину фронтального или купального типа в зависимости от проходной нагрузки данного предприятия, стеллажи для сушки посуды из нержавеющей стали.

    Овощная зона: мойка, переработка, нарезка, сортировка овощей и фруктов, устанавливается нейтральное оборудование из нержавеющей стали: столы, мойки, стеллажи, полки.
    мясная и рыбная зона: размораживание, разделка и изготовление полуфабрикатов. Устанавливается оборудование: мясорубки, фаршемешалки, аппараты для гамбургеров, колбасные шприцы, и т. д.

    Холодный цех: в основном служит для приготовления салатов, десертов, закусок, нарезок бутербродов и т.д.
    из оборудования незаменимы будут: слайсеры, холодильные шкафы, холодильные и морозильные столы, охлаждаемые лари, холодильные и морозильные камеры, тестомесы, планетарные миксеры, и т.д.

    Горячий цех: одна из самых больших и более важных зон предприятия где располагается оборудование для термической обработки продуктов питания, а также раздаточная зона от куда уходят приготовленные блюда к посетителям заведения, в данной группе, как правило, устанавливается такое оборудование как: печь, электрическая или газовая плита, пароконвектомат, гриль, фритюрница, пищеварочный котел, промышленная сковорода, водонагреватель, печь для пиццы и т.д.

    Торговая зона, в которую входит: гардероб, посадочные места, кабинет администрации, зона отдыха сотрудников персонала и одна из главных зон данной группы это Бар, наиболее важные атрибуты барной группы профессианального оборудования: миксер для молочных коктейлей, льдогенератор -для изготовления кубкового или пальчикового льда, барная стойка, холодильный стол, винный шкаф.

    Каталог оборудования для ресторана



    Компания StrategMarket специализируется на профессиональном консультировании, осуществляя помощь в подборе специализированного профессионального оборудования для предприятий общественного питания, пищевых и кондитерских производств, пивных и питейных заведений, всех сфер ресторанного и кофейного бизнеса, клининговых компаний, АЗС и т. д.

    Проектирование, подготовка помещений, комплексные поставки торгового и технологического оборудования для магазинов и магазиностроения в целом, такого как: охлаждаемые пристенные стеллажи (горки), холодильные и морозильные витрины, бонеты, торгово-складские стеллажные конструкции, прикассовые зоны, места хранения замороженной и охлажденной продукции.

    Кроме того, Компания имеет большой опыт в проектах по изготовлению нестандартных холодильных и морозильных камер с последующим монтажом, пусконаладочными работами и гарантийным обслуживанием.

    Обратившись в Компанию StrategMarket Вы можете рассчитывать на высокий профессионализм и доступные цены.





























    Профессия «ресторатор» или как открыть ресторан, кафе, столовую в своем городе?

    Многие из нас хотя бы раз в своей жизни мечтали открыть свой ресторан итальянской, французской, русской или даже японской кухни, побывать в роли хозяина, ресторатора заведения, лично встречать гостей и удивлять их изысканными угощениями, экзотическими блюдами, устраивать всевозможные вечеринки, приглашать различных звезд и организовывать незабываемые фуршеты и корпоративы. Как правило, на уровне пожеланий и останавливаются наши мечты.

    Стать ресторатором не так просто, как кажется на первый взгляд. Такая профессия требует объединения в одном лице навыков проектировщика, менеджера по закупкам и продажам, финансиста, бухгалтера, креативщика, рекламщика, знатока кулинарных азов, а также наличия инженерного мышления и способностей в управленческой сфере деятельности.

    Ресторатор — это человек, который воплотил свой замысел в жизнь, проделав путь от проектирования, строительства, дизайна интерьера, расстановки мебели до подбора необходимого технологического оборудования, разработки с шеф поваром меню, подбора персонала и т.д. Для истинного профессионала своего дела ресторан является не просто работой, а его домом, в котором царит мир, комфорт и уют, всегда много гостей и друзей заведения , где запах вкусно приготовленной еды притягивает посетителей со всех окраин, а аромат свежеприготовленного кофе заставляет зайти на огонек.

    В настоящее время в России, к сожалению, нет учебных заведений, обучающих мастерству ресторатора, в то время как в Европейских странах давно уже проводят обучающие курсы, мастер классы и тому подобные мероприятия. Однако, несмотря на отсутствие в России учебных заведений данного профиля, в нашей стране огромное множество талантливых и незаурядных личностей, трудолюбивых, отличающихся смекалистым нравом, волей к победе и самореализацией в любых направлениях, в чем можно убедиться на практике.

    В любом городе Нашей родины можно найти ресторан, который Вам посоветуют как отличное место для трапезы, отдыха, встреч или просто хорошего времяпрепровождения. Такое заведение служит визитной карточкой своего города, при этом, ничем не уступает европейским ресторанам, обладающим мишленовскими звездами.

    Кроме того, стоит отметить, что и в России есть такие объекты изысканной кухни, удостоенные столь высокой Европейской награды. Не стоит забывать, что данной премией удостаивается далеко не каждый суппер дорогой ресторан, где на кухне колдует знаменитый Шеф, данная премия присваивается после оценки комплекса оказанных гостю услуг, начиная от гостеприимства и обслуживания, заканчивая характеристиками кухни.

    Так, первая звезда присваивается за само заведение в целом в рамках заявленной категории, даже если это будет фургон на колесах с шаурмой или пекинской уткой или, напротив, ресторан для миллионеров, где за одно блюдо выкладывают кругленькую сумму в несколько тысяч долларов.

    Вторую звезду дают непосредственно за кухню, также в рамках заявленной категории, даже если это фас-фуд заведение или, например, пиццерия, блинная. Ну а третья звезда достается Шефу заведения. Для любого заведения общественного питания получение данного рода награды сравнимо с государственным переворотом или восхождением на Олимп мира ресторанного дела.

    Если Ваша мечта до сих пор остается мечтой, если Вы хотите открыть ресторан Вашей мечты или небольшое заведение фаст-фуда, столовой, кафе, но не знаете с чего начать, Компания «StrategMarket» «СтратегМаркет» поможет реализовать Вашу мечту и создаст ВМЕСТЕ с Вами Ресторан достойный трех мишленовских звезд.

    В Каталоге «StrategMarket» «СтратегМаркет» найдется Все и даже больше, что бы реализовать любой проект касающийся мира HoReCa и Retail.

    Модульной холодильной камеры



    При копировании материала укажите ссылку © 2018
    контакты
    rykovodstvo. ru


    модульной

    холодильной камеры

    Astra

    и дверного блока

    (в соответствии с ТУ 5151-001-24322889-2003)


    1. Назначение продукции.

    Холодильные камеры Astra предназначены для хранения, охлаждения и заморозки продуктов при температурном режиме от +10оС до – 40оС.
    2. Основные технические данные изделия.

    Сборно-разборные холодильные камеры Astra монтируются из пенополиуретановых “сэндвич”-панелей со встроенными эксцентриковыми замками. Обшивка панелей – тонколистовая оцинкованная сталь с различными полимерными покрытиями (полиэстер, PVF2, PVC175 (200) и т.п.). Стандартная поставка – белое лакокрасочное покрытие.

    Стык панелей – соединение “шпунт-гребень”. Панели камеры соединяются при помощи встроенных эксцентриковых замков.

    Изоляция панелей – пенополиуретановая композиция плотностью ~43 кг/м3.

    Коэффициент теплопроводности пенополиуретана: 0,019 Вт/мК.

    Толщина теплоизоляции камер – 80, 100, 120 мм.

    Световой проем стандартной распашной двери: 0,8х1,9(h)м.
    3. Комплектность поставки.

    Стандартная комплектация камеры включает стеновые панели, панели пола и потолка, дверной блок.

    Комплектность поставки камеры проверяется при получении продукции по спецификации, прилагаемой к каждой камере.
    4. Монтаж камеры.

    Место установки.

    Камера должна устанавливаться в сухом хорошо вентилируемом помещении. Расстояние от камеры до стен и потолка помещения должно составлять не менее 5 см. Возможные источники тепла не должны находиться ближе 1,5 м от стен камеры.

    Основание под пол камеры не должно отступать от плоскостности более 5 мм. В противном случае необходимо произвести выравнивание основания под пол камеры до достижения вышеуказанных требований.
    Сборка камеры.

    Монтаж начинают с половых панелей, которые соединяются путем прижатия одной панели к другой в направлении шпунт-гребень и затем стягиваются при помощи эксцентриковых замков.

    Для застегивания замков используется стандартный шестигранный ключ, размер “8”.

    Затем приступают к сборке стен по периметру, начиная с угловой панели. При этом нужно заранее спланировать, где будет находиться дверной проем, и учесть расположение стыков шпунт-гребень на дверном блоке.

    При сборке потолка необходимо тщательно установить первую карнизную панель, плавно и равномерно прижимая ее сверху вниз во избежание образования щелей.

    После сборки камеры удаляется защитная пленка с панелей, устанавливается ответная часть замка, пороговая накладка на дверном блоке и заглушки в отверстия эксцентриковых замков.
    Подключение электрического оборудования

    Монтаж и подключение холодильного оборудования рекомендуется осуществлять в соответствии с Руководством по монтажу и эксплуатации соответствующего оборудования.

    Кабель обогрева (в случае поставки) установлен в пластиковом коробе встроенном в дверной блок. Кабель подключается к электросети с помощью клеммы установленной на дверном блоке. Электрические характеристики кабеля обогрева: рабочее напряжение — 220В, мощность 28Вт.

    Пример сборки

    холодильной камеры Astra

    габариты 2160х1560х2120, s-80мм

    Спецификация панелей

    По типу панели подразделяются на стеновые (ПС), угловые (ПУ), карнизные (ПК), панели пола и потолка (ПП), а также дверные блоки (ДБ). Маркировка панелей отражает тип панели и ее габариты в см (длина, ширина, толщина).

    Например, ПС 120.250.8 — панель стеновая, шириной 120см, длиной 250см и толщиной 8см.

    На схеме обозначены следующие панели

    1. ПС 120.200.8

    2. ПС 60.200.8

    3. ПУ 30.200.8

    4. ПКм 63.156.8

    5. ПКп 63.156.8

    6. ПП 60.156.8

    7. ПП 30.156.8.

    8. ДБ 120.200.8
    Установка ответной части замка и накладки пороговой

    на дверном блоке

    5. Указание по транспортировке и хранению.

    Конструкции и материалы, входящие в комплект, могут транспортироваться любым видом транспорта, обеспечивающим их сохранность при перевозке.

    При выполнении грузоподъемных работ должны использоваться съемные грузозахватные приспособления, исключающие повреждение (деформирование) панелей. Не допускается стропить пакеты панелей в непредусмотренных для этого местах, а также канатными стропами без дополнительных мер, обеспечивающих сохранность панелей.

    Пакеты должны храниться в штабелях высотой не более 2-х метров под навесами или в закрытых помещениях. Допускается хранение панелей на открытом воздухе не более 3-х месяцев при условии дополнительной защиты их от осадков полиэтиленовой пленкой, рубероидом и т.п.
    6. Условия по эксплуатации.

    Не допускается воздействие на панели щелочей, кислот и других агрессивных сред.

    Допустимая нагрузка на пол: 1000 кг/кв.м. При механизации погрузочно-разгрузочных работ внутри камеры необходимо усиление панелей пола дополнительным покрытием.

    Для рационального использования пространства камеры рекомендуется устанавливать стеллажи, специально сконструированные для хранения продуктов.

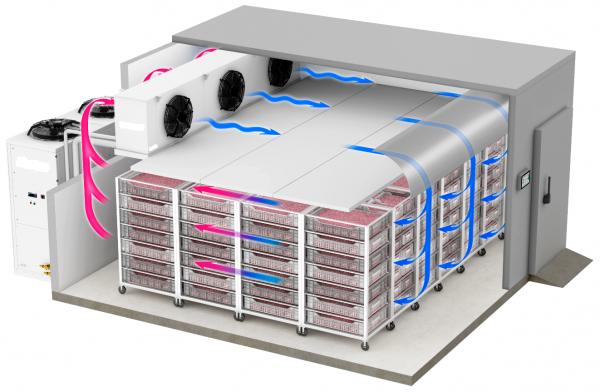

    Для обеспечения нормальной циркуляции воздуха рекомендуется:

    — складировать продукты не выше нижнего уровня воздухоохладителя;

    — равномерно загружать камеру продуктами, оставляя зазоры 15-20 см между паллетами и до стен камеры;

    — оставлять грузовые проходы между паллетами.

    Не рекомендуется оставлять двери открытыми свыше времени необходимого для выполнения погрузочно-разгрузочных работ.

    Перед выполнением операций по техническому обслуживанию необходимо выключить холодильное оборудование. Рекомендуется периодически промывать наружную и внутреннюю поверхности камеры и стеллажи влажной тряпкой с нейтральными моющими средствами, избегая применения абразивных или коррозионных моющих средств.

    Необходимо избегать попадания воды между соединениями панелей.
    7. Гарантийные обязательства.

    Гарантийный срок эксплуатации холодильных камер Astra составляет 12 месяцев с момента продажи, при условии соблюдения потребителем условий и правил транспортировки, хранения и эксплуатации.
    8. Свидетельство о приемке.

    Комплект конструкций холодильной камеры соответствует отгрузочной спецификации, прилагаемой к данному паспорту.

    Соответствие конструкций, материалов и крепежных изделий, входящих в комплект поставки, рабочим чертежам, техническим условиям, техническому заданию заказчика, действующим стандартам подтверждается и гарантируется предприятием-изготовителем.
    Дата выпуска: “____” _____________ 200___ г.

    М.п. Подписи ответственных лиц за приемку:

    ______________________________________

    ______________________________________

    ______________________________________

    ______________________________________

    9. Отзывы потребителей

    Наша компания заботится о качестве выпускаемых нами холодильных камер и стремится создавать продукт максимально удовлетворяющий Вашим потребностям.

    Мы будем благодарны Вам за отзывы и предложения.
    Координаты завода изготовителя:

    429800, Чувашская Республика,

    г. Алатырь, ул. 40 лет Победы, 79.

    т. : (83531) 5-25-97
    Координаты московского представительства:

    Москва, ул. Верхняя Красносельская, 17а, оф. 202,

    тел/факс: (095) 264-9933, 264-9598
    www.astrainfo.ru

    E-mail: [email protected]

    Контактный лист
    Данные о покупателе

    Компания _______________________________________________________________________

    Контактное лицо _________________________________________________________________

    Должность ______________________________________________________________________

    Адрес компании _________________________________________________________________

    Телефон ____________________________ Факс _______________________________________

    E-mail ______________________________
    Место установки ____________________________ Дата ______________

    Отзывы и предложения

    ________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

    Техническое задание на поставку камеры холодильной среднетемпературной
    . ..
    Техническое задание на поставку холодильной камеры для Основной кухни…
    Поставщик поставляет Заказчику камеру холодильную низкотемпературную в количестве одна единица, с проведением монтажа и вводом в…
    1 Техническое обслуживание и ремонт холодильного шкафа шх-0,8 м 4
    Одно из ведущих мест в холодильной технике занимают малые холодильные машины, получившие широчайшее распространение в торговле, общественном…
    Техническое задание на поставку чиллера с воздушным охлаждением для…
    Чиллер с воздушным охлаждением должен иметь сертификаты соответствия требованиям технической документации на его изготовление
    Занотти восток
    Благодарим Вас за выбор холодильной установки zanotti. Данное руководство содержит необходимые указания по правильной и надежной…
    Руководство пользователя о бщий вид и основные элементы камеры
    Благодарим Вас за приобретение веб-камеры Logitech. Данное руководство содержит сведения об установке и эксплуатации веб-камеры
    Инструкция по эксплуатации окрасочно-сушильной камеры gl 3
    Упростить понимание работы камеры и повысить эффективность использования всех ее систем
    Руководство по эксплуатации автоматизированной блочно модульной установки
    Настоящее руководство по эксплуатации (РЭ) предназначено для ознакомления с конструкцией, монтажом, работой и правилами транспортирования,…
    Ниже приведены некоторые рекомендации по выбору и настройке видеокамер для обеспечения
    Еры. Рекомендуется использовать цифровые камеры с высоким разрешением (например, Sony snc-z20P, Sony snc-cs50P). Тип сигнала следует…
    Fe mtr 300- hd краткое руководство пользователя
    Подключите питание к камере и дождитесь окончания тестирования камеры. После завершения вращения камеры звучит мелодия и индикатор…
    Обслуживание
    Функция «Автореверс» (автоматическое изменение направления вращения вентилятора). Функции управления: увлажнителем, быстрым охлаждением…
    Описание требований Наличие функции или величина параметра по тз примечание
    Демонтаж старой дезинфекционной камеры, установка, монтаж и пусконаладочные работы новой дезинфекционной камеры, бесплатное обучение…
    Бфт видеонаблюдения для сегмента b 2 B
    При выполнении заявки на подключение услуги Видеонаблюдения Система настраивает выделенный порт (автоматически или с помощью сотрудника…
    Методические рекомендации по эксплуатации камеры для хранения стерильных изделий панмед
    Наружные поверхности камеры протираются тканевыми салфетками, смоченными 3% р-ром перекиси водорода с добавлением моющего средства….
    Yoosee Подключение камеры techege ipc-bt613sw 0
    Подключение камеры techege ipc-bt613sw 0 и других, поддерживающих Yoosee к смартфону/планшету/компьютеру
    Конкурсная документация №5к-2013
    Приобретение, установка, подключение модульной насосной станции водоснабжения к зданию Аэропорта

    Вопросы логистики для региона Центральной Азии: проблемы в мультимодальной цепочке поставок термолабильных продуктов цепь

    По Штатный писатель

    В последние годы увеличивается количество доставляемых и хранящихся в специальных условиях хранения лекарственных средств. Большинство из них состоят из биологических препаратов, требующих для хранения строгого температурного режима от +2°C до +8°C, оптимальная температура +5°C. Как эффективность, так и безопасность лекарственных средств зависят от окружающей среды. Таким образом, все требования к температуре должны безукоризненно выполняться всеми участниками логистической цепочки поставок.

    Бесплатное тематическое исследование

    Прямые испытания на пациентах: важную роль IRT в исследованиях Bellerophon, направленных на пациентов возможность увеличить привлечение и удержание пациентов. IRT играет решающую роль в успехе испытаний, проводимых непосредственно на пациентах.

    Поскольку запасы лекарств управляются и отправляются из пунктов распределения непосредственно на дом пациентам, спонсор должен иметь высококачественную систему для точного отслеживания цепочки поставок, обеспечения слепого наблюдения за пациентами и решения других логистических задач. Чему вы научитесь Преимущества и проблемы, связанные с моделью «Прямой доступ к пациенту» Основные соображения Bellerophon при реализации этого пробного дизайна Как IRT может вооружить исследовательские группы для успешного отслеживания цепочки поставок, обеспечения анонимности пациентов и решения логистических задач

    Сувода

    Введите свои данные здесь, чтобы получить бесплатное тематическое исследование.

    Пожалуйста, введите рабочий/рабочий адрес электронной почты

    United KingdomUnited StatesAfghanistanÅland IslandsAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntarcticaAntigua and BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBosnia and HerzegovinaBotswanaBouvet IslandBrazilBritish Indian Ocean TerritoryBrunei DarussalamBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape VerdeCayman IslandsCentral African RepublicChadChileChinaChristmas IslandCocos (Keeling) IslandsColombiaComorosCongoCongo, The Democratic Republic of TheCook IslandsCosta RicaCote D»ivoireCroatiaCubaCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland Islands (Malvinas)Faroe IslandsFijiFinlandFranceFrench GuianaFrench PolynesiaFrench Southern TerritoriesGabonGambiaGeorgiaGermanyGhanaGibraltarGreeceGreenlandGrenadaGuadeloupeGuamGuatemalaGuernseyGuineaGuinea-bissauGuyanaHaitiHeard Island and Mcdonald Islands Святой Престол (город-государство Ватикан) ГондурасГонконгВенгрияИсландияИндияИндонезияИран Исламская Республика ИракИрландияОстров МэнИзраильИталияЯмайкаЯпонияДжерсиЙорданияКазахстанКенияКирибатиКорея, Народно-Демократическая Республика Республика Корея, Республика Кувейт, Кыргызстан, Лаосская Народно-Демократическая Республика ЛатвияЛиванЛесотоЛиберияЛивийская Арабская ДжамахирияЛихтенштейнЛитваЛюксембургМакаоМакедония, бывшая Yugoslav Republic ofMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesia, Federated States ofMoldova, Republic ofMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmarNamibiaNauruNepalNetherlandsNetherlands AntillesNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorthern Mariana IslandsNorwayOmanPakistanPalauPalestinian Territory, OccupiedPanamaPapua New GuineaParaguayPeruPhilippinesPitcairnPolandPortugalPuerto RicoQatarReunionRomaniaRussian FederationRwandaSaint HelenaSaint Kitts and NevisSaint LuciaSaint Pierre and MiquelonSaint Vincent and The Grenadines СамоаСан-МариноСан-Томе и ПринсипиСаудовская АравияСенегалСербияСейшельские островаСьерра-ЛеонеСингапурСловакияСловенияСоломоновы островаСомалиЮжная АфрикаЮжная Джорджия и Юг Сандвичевы островаИспанияШри-ЛанкаСуданСуринамШпицберген и Ян-МайенСвазилендШвецияШвейцарияСирийская Арабская РеспубликаТайвань, провинция КитаяТаджикистанТанзания, Объединенная Республика ТаиландТимор-ЛештиТогоТокелауТонгаТринидад и ТобагоТунисТурцияТуркменистанОстрова Теркс и КайкосТувалуУгандаУкраинаОбъединенные Арабские ЭмиратыМалые Соединенные Штаты ОстроваУругвайУзбекистанВануатуВенесуэлаВьетнамВиргинские острова, Британские Виргинские острова, СШАУоллис и ФутунаЗападная СахараЙеменЗамбияЗимбабве

    Нажимая кнопку «Загрузить бесплатный пример», вы принимаете условия и подтверждаете, что ваши данные будут использоваться, как описано в политике конфиденциальности Suvoda. Загружая это тематическое исследование, вы подтверждаете, что мы можем передавать вашу информацию нашим партнерам/спонсорам по официальному документу, которые могут связаться с вами напрямую и предоставить информацию о своих продуктах и ​​услугах.

    Посетите нашу политику конфиденциальности, чтобы получить дополнительную информацию о наших услугах, о том, как мы можем использовать, обрабатывать и передавать ваши личные данные, включая информацию о ваших правах в отношении ваших личных данных и о том, как вы можете отказаться от подписки на будущие маркетинговые сообщения. Наши услуги предназначены для корпоративных подписчиков, и вы гарантируете, что предоставленный адрес электронной почты является вашим корпоративным адресом электронной почты.

    Спасибо. Пожалуйста, проверьте свою электронную почту, чтобы загрузить Пример из практики.

    Заимствуя известный принцип, холодовая цепь настолько надежна, насколько надежна ее самое слабое звено. Если при транспортировке или хранении температурный или любой другой режим не соблюдается хотя бы одним из партнеров, мы оказываемся в ситуации, когда эффективность холодовой цепи равна нулю.

    Биопрепараты — одна из самых сложных платформ в фармацевтической промышленности. Несмотря на постоянную потребность в сыворотке и вакцинах в странах Центральной Азии, в регионе возникла потребность в других биологических препаратах, таких как расширители плазмы, инсулин и противовирусные препараты.

    Логистические проблемы

    Для стран Центральной Азии мы можем выделить несколько основных препятствий, которые мешают выполнению требований холодовой цепи. К ним относятся:

    Отсутствие четких правил

    Хотя существуют четкие требования к транспортировке и хранению вакцин, рекомендации для биологических препаратов (которые должны храниться при температуре от +2°C до +8°C) менее ясно. Таким образом, существует очевидная необходимость уточнения требований холодовой цепи в местном законодательстве.

    Многоуровневые процедуры таможенного оформления

    Получение большого количества документов, разрешающих таможенное оформление партий фармацевтических препаратов, увеличивает сроки хранения на таможенном складе. Это может привести к колебаниям температуры и повреждению отправленных биопрепаратов.

    Многоступенчатая дистрибьюторская схема

    В цепочке поставок от производителя до конечного потребителя проходит множество участников. Поскольку товары проходят через многочисленных партнеров и несколько раз перезагружаются, важно учитывать внешние факторы, которые могут повлиять на отгрузку, такие как различные виды транспорта и сезонные изменения погоды. Перевозка фармацевтических препаратов — это деликатный процесс, проходящий через сложную логистическую цепочку, подверженную воздействию высоких температур.

    Отсутствие поставщиков специальных услуг

    Наиболее очевидным примером является необходимость независимой проверки транспортных средств и складов, оснащенных специальным охлаждающим оборудованием, для обеспечения соответствия требованиям холодовой цепи.

    Логистика холодовой цепи в Центральной Азии

    Если логистику холодовой цепи можно разделить на части, то в Центральной Азии можно выделить следующие основные проблемы:

    1. Склады холодовой цепи

    • Ограниченные варианты оборудования (например, холодильные камеры)
    • Отсутствие складов класса А 3PL
    • Отсутствие стандартов валидации холодильных камер

    2. Местный транспорт в составе Cool Chain

    • Ограниченное количество транспортных компаний, специализирующихся на доставке лекарственных средств
    • Отсутствие необходимого оборудования (холодильные камеры не оборудованы регистраторами данных)
    • Отсутствие опыта перевозки термолабильных продуктов

    3. Проблема дистрибуции «последней мили»

    • Решение цепочки «Производитель – Дистрибьютор» – Несмотря на подписанные соглашения и инструкции, правила управления холодовой цепью не соблюдаются должным образом
    • Важно отметить, что путь «Дистрибьютор – Больница, Аптека, Пациент» является самым слабым звеном в холодовой цепи
    Оценка проблемы холодовой цепи

    В конечном счете, холодовая цепь в Азии сталкивается с несколькими проблемами, включая, но не ограничиваясь:

    • Время в пути ограничено сроком годности охлаждающих элементов
    • Мультимодальные перевозки (сочетание автомобильного и воздушного транспорта, несколько перегрузок в пути без использования лицензированного хаба)
    • Недостаточная подготовка персонала, задействованного в процессе хранения и транспортировки лекарственных средств
    • Невозможность принятия быстрых решений из-за многотранспортной цепочки, находящейся под оперативным управлением разных организаций
    • Низкие тарифы на перевозку термочувствительных грузов по ЕС и СНГ. Отчасти это связано с жесткой конкуренцией и желанием производителя сэкономить на транспортировке. Экспедиторы вынуждены предоставлять низкоклассные машины при перевозках на дальние расстояния
    • Использование транспортных средств без надлежащего технического обслуживания увеличивает риск повреждения рефрижераторного оборудования во время перевозки, что усугубляет невозможность быстрого устранения проблемы
    • Риск изменения температуры при транспортировке
    • Глобализация, приводящая к географическому расширению регионов доставки
    • Отсутствие собственных складов для консолидации грузов
    • Количество складов не имеющих фармацевтических лицензий
    • Отсутствие собственного транспорта для оперативной доставки
    • Проблема контроля и контроля температуры при транспортировке
    Оптимизация логистики холодовой цепи в Центральной Азии

    Существуют ли возможные решения для обеспечения качественных поставок в холодильной цепи в Центральную Азию?

    Этих проблем можно избежать, выбирая специализированных фармакологических поставщиков. Важно искать компании с собственным сертифицированным HUB по доставке, хранению, консолидации и отгрузке фармацевтических товаров.

    Важно отметить, что такие поставщики услуг должны иметь под рукой услуги таможенного склада в местных аэропортах. Все это в совокупности обеспечивает своевременную доставку термолабильных препаратов холодовой цепи.



    ООО «Астра Логистик» — специализированный поставщик фармацевтической логистики для ЕС и Центральной Азии, предлагающий полный спектр услуг, включая транспортировку, консолидацию, хранение и таможенное оформление фармацевтической продукции в цепочке поставок. Помимо прочего, Astra Logistic выступает грузовым агентом, который занимается авиаперевозками и имеет агентские договоры практически со всеми авиаперевозчиками, находящимися в международном аэропорту «Рига».

    ООО «Астра Логистик» доставляет грузы европейских фармацевтических производителей собственным транспортом в ХАБ в Риге. Доставка товаров из Риги по СНГ осуществляется авторефрижераторами и авиатранспортом.

    Бесплатное тематическое исследование

    Прямые испытания на пациентах: важную роль IRT в исследованиях Bellerophon, направленных на пациентов возможность увеличить привлечение и удержание пациентов. IRT играет решающую роль в успехе испытаний, проводимых непосредственно на пациентах. Поскольку запасы лекарств управляются и отправляются из пунктов распределения непосредственно на дом пациентам, спонсор должен иметь высококачественную систему для точного отслеживания цепочки поставок, обеспечения слепого наблюдения за пациентами и решения других логистических задач. Чему вы научитесь Преимущества и проблемы, связанные с моделью «Прямой доступ к пациенту» Основные соображения Bellerophon при реализации этого пробного дизайна Как IRT может вооружить исследовательские группы для успешного отслеживания цепочки поставок, обеспечения анонимности пациентов и решения логистических задач

    Сувода

    Введите свои данные здесь, чтобы получить бесплатное тематическое исследование.

    Пожалуйста, введите рабочий/рабочий адрес электронной почты

    United KingdomUnited StatesAfghanistanÅland IslandsAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntarcticaAntigua and BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBosnia and HerzegovinaBotswanaBouvet IslandBrazilBritish Indian Ocean TerritoryBrunei DarussalamBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape VerdeCayman IslandsCentral African RepublicChadChileChinaChristmas IslandCocos (Keeling) IslandsColombiaComorosCongoCongo, The Democratic Republic of TheCook IslandsCosta RicaCote D»ivoireCroatiaCubaCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland Islands (Malvinas)Faroe IslandsFijiFinlandFranceFrench GuianaFrench PolynesiaFrench Southern TerritoriesGabonGambiaGeorgiaGermanyGhanaGibraltarGreeceGreenlandGrenadaGuadeloupeGuamGuatemalaGuernseyGuineaGuinea-bissauGuyanaHaitiHeard Island and Mcdonald Islands Святой Престол (город-государство Ватикан) ГондурасГонконгВенгрияИсландияИндияИндонезияИран Исламская Республика ИракИрландияОстров МэнИзраильИталияЯмайкаЯпонияДжерсиЙорданияКазахстанКенияКирибатиКорея, Народно-Демократическая Республика Республика Корея, Республика Кувейт, Кыргызстан, Лаосская Народно-Демократическая Республика ЛатвияЛиванЛесотоЛиберияЛивийская Арабская ДжамахирияЛихтенштейнЛитваЛюксембургМакаоМакедония, бывшая Yugoslav Republic ofMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesia, Federated States ofMoldova, Republic ofMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmarNamibiaNauruNepalNetherlandsNetherlands AntillesNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorthern Mariana IslandsNorwayOmanPakistanPalauPalestinian Territory, OccupiedPanamaPapua New GuineaParaguayPeruPhilippinesPitcairnPolandPortugalPuerto RicoQatarReunionRomaniaRussian FederationRwandaSaint HelenaSaint Kitts and NevisSaint LuciaSaint Pierre and MiquelonSaint Vincent and The Grenadines СамоаСан-МариноСан-Томе и ПринсипиСаудовская АравияСенегалСербияСейшельские островаСьерра-ЛеонеСингапурСловакияСловенияСоломоновы островаСомалиЮжная АфрикаЮжная Джорджия и Юг Сандвичевы островаИспанияШри-ЛанкаСуданСуринамШпицберген и Ян-МайенСвазилендШвецияШвейцарияСирийская Арабская РеспубликаТайвань, провинция КитаяТаджикистанТанзания, Объединенная Республика ТаиландТимор-ЛештиТогоТокелауТонгаТринидад и ТобагоТунисТурцияТуркменистанОстрова Теркс и КайкосТувалуУгандаУкраинаОбъединенные Арабские ЭмиратыМалые Соединенные Штаты ОстроваУругвайУзбекистанВануатуВенесуэлаВьетнамВиргинские острова, Британские Виргинские острова, СШАУоллис и ФутунаЗападная СахараЙеменЗамбияЗимбабве

    Нажимая кнопку «Загрузить бесплатный пример», вы принимаете условия и подтверждаете, что ваши данные будут использоваться, как описано в политике конфиденциальности Suvoda. Загружая это тематическое исследование, вы подтверждаете, что мы можем передавать вашу информацию нашим партнерам/спонсорам по официальному документу, которые могут связаться с вами напрямую и предоставить информацию о своих продуктах и ​​услугах.

    Посетите нашу политику конфиденциальности, чтобы получить дополнительную информацию о наших услугах, о том, как мы можем использовать, обрабатывать и передавать ваши личные данные, включая информацию о ваших правах в отношении ваших личных данных и о том, как вы можете отказаться от подписки на будущие маркетинговые сообщения. Наши услуги предназначены для корпоративных подписчиков, и вы гарантируете, что предоставленный адрес электронной почты является вашим корпоративным адресом электронной почты.

    Спасибо. Пожалуйста, проверьте свою электронную почту, чтобы загрузить Пример из практики.

    Темы этой статьи: Арена клинических испытаний

    Термостатические расширительные клапаны TMV и TMVBL Honeywell

    Модель О
    ТМВ-00001 Термостатический расширительный клапан TMV TMV R22 A+15/-45 5/8X3/4UNF
    ТМВ-00001У Терморегулирующий вентиль R22, R407C — 25 шт — 5/8″x3/4″ UNF; Х25 ТМВ Р22 А+15/-45 5/8Х3/4УНФ
    ТМВ-00003 R22, R407C Термостатический расширительный клапан 5/8″ x3/4″ UNF; ТМВ Р22 А+0 5/8Х3/4УНФ
    ТМВ-00004 R22, R407C Термостатический расширительный клапан, 5/8″ x3/4″ UNF; ТМВ Р22 А+15 5/8Х3/4УНФ
    ТМВ-00005 Терморегулирующий вентиль R134a, 5/8″ x3/4″ UNF; ТМВ Р134А А+15/-30 5/8Х3/4УНФ
    ТМВ-00005У Терморегулирующий вентиль R134a -25 шт — 5/8″x3/4″ UNF; Х25 ТМВ Р134А А+15/-30 5/8Х3/4УНФ
    ТМВ-00006 R134a Термостатический расширительный клапан, 5/8″ x3/4″ UNF; ТМВ Р134А А+0 5/8Х3/4УНФ
    ТМВ-00007 R134a Термостатический расширительный клапан, 5/8″ x3/4″ UNF; ТМВ Р134А А+15 5/8Х3/4УНФ
    ТМВ-00008 R404A Термостатический расширительный клапан, 5/8″ x3/4″ UNF; ТМВ R404A А+0/-50 5/8X3/4UNF
    ТМВ-00008М Терморегулирующий вентиль R404A — 50 шт — 5/8″x3/4″ UNF; X50 TMV R404A А+0/-50 5/8X3/4UNF
    ТМВ-00008У Терморегулирующий вентиль R404A — 25 шт — 5/8″x3/4″ UNF; X25 TMV R404A А+0/-50 5/8X3/4UNF
    ТМВ-00009 R 404A Термостатический расширительный клапан, 5/8″ x 3/4″ UNF; ТМВ Р404А А-18 5/8Х3/4УНФ
    ТМВ-00010 R404A Термостатический расширительный клапан, 5/8″ x3/4″ UNF; ТМВ Р404А А-10 5/8Х3/4УНФ
    ТМВ-00011 R404A Термостатический расширительный клапан, 5/8″ x3/4″ UNF; ТМВ R404A А+0 5/8X3/4UNF
    ТМВ-00012 R404A Термостатический расширительный клапан, 5/8″ UNFx1/2″x1/4″ ODF; ТМВ R404A А+15/-30 5/8X3/4UNF
    ТМВ-00012У R404A Термостатический расширительный клапан, 5/8″ x3/4″ UNF; X25 TMV R404A А+15/-30 5/8X3/4UNF
    ТМВ-00016 R407C Термостатический расширительный клапан, 5/8″ x3/4″ UNF; ТМВ R407C А+15/-30 5/8X3/4UNF
    ТМВ-00019 ТМВ Р407Ф А+0/-45 5/8Х3/4УНФ; ТМВ Р407Ф А+0/-45 5/8Х3/4УНФ
    ТМВ-00020 ТМВ Р407Ф А-18 5/8Х3/4УНФ; ТМВ Р407Ф А-18 5/8Х3/4УНФ
    ТМВБЛ-00101 R22, R407C Термостатический расширительный клапан, 5/8″ UNFx12мм ODF; ТМВБЛ Р22 А + 15/-45 5/8UNFX12ODF
    ТМВБЛ-00102 R22, R407C Термостатический расширительный клапан, 5/8″ UNFx12мм ODF; ТМВБЛ Р22 А-18 5/8UNFX12ODF
    ТМВБЛ-00105 R134a Термостатический расширительный клапан, 5/8″ UNFx12мм ODF; ТМВБЛ Р134А А + 15/-30 5/8UNFX12ODF
    ТМВБЛ-00106 R134a Термостатический расширительный клапан, 5/8″ UNFx12мм ODF; ТМВБЛ Р134А А+0 5/8УНФХ12ОДФ
    ТМВБЛ-00107 R134a Термостатический расширительный клапан, 5/8″ UNFx12мм ODF; ТМВБЛ Р134А А + 15 5/8UNFX12ODF
    ТМВБЛ-00108 R404A Термостатический расширительный клапан, 5/8″ UNFx12мм ODF; ТМВБЛ Р404А А + 0/-50 5/8UNFX12ODF
    ТМВБЛ-00109 R404A Термостатический расширительный клапан, 5/8″ UNFx12мм ODF; ТМВБЛ Р404А А-18 5/8УНФХ12ОДФ
    ТМВБЛ-00110 R404A Термостатический расширительный клапан, 5/8″ UNFx12мм ODF; ТМВБЛ Р404А А-10 5/8УНФХ12ОДФ
    ТМВБЛ-00111 R404A Термостатический расширительный клапан, 5/8″ UNFx12мм ODF; TMVBL R404A A + 0 5 / 8UNFX12ODF
    ТМВБЛ-00112 R404A Термостатический расширительный клапан, 5/8″ UNFx12x6мм ODF; ТМВБЛ Р404А А + 15/-30 5/8UNFX12ODF
    ТМВБЛ-00116 R407C Термостатический расширительный клапан, 5/8″ UNFx12мм ODF; TMVBL R407C A + 15/-30 5/8UNFX12ODF
    ТМВБЛ-00119 Терморегулирующий вентиль TMVBL R407F A + 0/-45 5/8″ UNF x 12 мм ODF
    ТМВБЛ-00120 TMVBL R407F Терморегулирующий вентиль A-18; 5/8″ UNF x 12 мм ODF
    ТМВБЛ-00201 Термостатический расширительный клапан R22, R407C, 5/8″ UNFx1/2″ ODF; ТМВБЛ Р22 А + 15/-45 5/8UNFX1/2ODF
    ТМВБЛ-00202 Термостатический расширительный клапан R22, R407C, 5/8″ UNFx1/2″ ODF; ТМВБЛ Р22 А-18 5/8UNFX1/2ODF
    ТМВБЛ-00203 R22, R407C Термостатический расширительный клапан 5/8″ UNFx1/2″ ODF; ТМВБЛ Р22 А + 0 5/8UNFX1/2ODF
    ТМВБЛ-00205 R134a Термостатический расширительный клапан, 5/8″ UNFx1/2″ ODF; ТМВБЛ Р134А А+15/-30 5/8UNFX1/2ODF
    ТМВБЛ-00208 R404A Термостатический расширительный клапан, 5/8″ UNFx1/2″ ODF; TMVBL R404A A+0/-50 5/8UNFX1/2ODF
    ТМВБЛ-00212 R404A Термостатический расширительный клапан, 5/8″ x3/4″ UNF; ТМВБЛ Р404А А + 15/-30 5/8UNFX1/2ODF
    ТМВБЛ-00216 R407C Термостатический расширительный клапан, 5/8″ UNFx1/2″ ODF; ТМВБЛ Р407С А + 15/-30 5/8UNFX1/2ODF
    ТМВБЛ-00219 TMVBL R407F A+0/-45 5/8UNFX1/2ODF; TMVBL R407F A+0/-45 5/8UNFX1/2ODF
    ТМВД-00001 Сопло для расширительных клапанов ТМВ, ТМВЛ размер 1,0; (МП10) ВД 1,0
    ТМВД-00002 Сопло для расширительных клапанов ТМВ, ТМВЛ размер 1,5; (МП10) ВД 1,5
    ТМВД-00003 Сопло для расширительных клапанов TMV, TMVL размер 2,0; (МП10) ВД 2,0
    ТМВД-00004 Сопло для расширительных клапанов ТМВ, ТМВЛ размер 2,5; (МП10) ВД 2,5
    ТМВД-00005 Сопло для расширительных клапанов TMV, TMVL размер 3,0; (МП10) ВД 3,0
    ТМВД-00006 Сопло для расширительных клапанов ТМВ, ТМВЛ размер 3,5; (МП10) ВД 3,5
    ТМВД-00007 Сопло для расширительных клапанов ТМВ, ТМВЛ размер 4,5; (МП10) ВД 4,5
    ТМВД-00008 Сопло для расширительных клапанов ТМВ, ТМВЛ размер 0,5; (МП10) ВД 0,5
    ТМВД-00009 Сопло для расширительных клапанов ТМВ, ТМВЛ размер 0,7; (МП10) ВД 0,7
    ТМВД-00010 Сопло для расширительных клапанов ТМВ, ТМВЛ размер 0,3; (МП10) ВД 0,3
    ТМВД-00011 Сопло для расширительных клапанов ТМВ, ТМВЛ размер 4,75; (МП10) ВД 4,75

    Распространенные причины перегрева двигателя и способы их устранения

    Перегрев может стать причиной смерти автомобиля, и к нему нельзя относиться легкомысленно. А учитывая разнообразие причин, нельзя быть слишком осторожным

    Напомнить позже

    Нет ничего страшнее, чем внезапно заметить, что стрелка указателя температуры перешла в красную зону. Как только двигатель достигает определенной температуры, детали могут начать заедать, деформироваться или задираться, что является катастрофой с автомобильной точки зрения. Я считаю, что система охлаждения — это область автомобилестроения, которой часто пренебрегают, учитывая ее важность, особенно в автомобилях с высокими оборотами и крутящим моментом, которые выделяют серьезное количество тепла.

    Без дальнейших церемоний, давайте взглянем на распространенные причины перегрева двигателя и на то, как они могут привести к пугающим результатам.

    Неисправный термостат

    Термостат находится между радиатором и двигателем и фактически является регулятором температуры охлаждающей жидкости. Он ограничивает протекание охлаждающей жидкости через блок цилиндров до тех пор, пока двигатель не прогреется до достаточной температуры, помогая ему быстрее достичь рабочей температуры. Первоначально оставаясь закрытым, термостат откроется между 95-110 градусов по Цельсию, открывая клапан и позволяя системе охлаждения делать свое дело.

    Сломанный термостат может оставаться закрытым, блокируя циркуляцию столь необходимой охлаждающей жидкости вокруг двигателя. Это означает, что термостат не выполняет свою работу по поддержанию средней рабочей температуры двигателя, что может привести к перегреву, если его не заметить.

    Изношенные шланги, вентилятор или водяной насос

    115 KB

    Шланги охлаждающей жидкости под капотом часто игнорируются, и, учитывая, что в большинстве стандартных систем используются простые резиновые/силиконовые шланги, они легко изнашиваются до такой степени, что возникают утечки и засорения.

    Электролиз в радиаторе может привести к образованию неприятных отложений, образующих изолирующий слой вокруг шланга охлаждающей жидкости, что приведет к отсутствию потока охлаждающей жидкости и теплопередачи. Шланги также могут начать трескаться из-за большого количества тепловых циклов, которым они подверглись, сжимаясь и расширяясь до тех пор, пока свойства материала трубок не начнут меняться.

    Вентилятор радиатора находится позади или перед радиатором и используется для направления потока воздуха через теплообменник для улучшения охлаждения. Поскольку во многих автомобилях используется вентилятор с электронным управлением, который включается, когда двигатель достигает определенной температуры, в случае выхода из строя электрики или повреждения лопасти вентилятора поступающим мусором скорость потока воздуха может быть достаточной для перегрева. происходить. На старых автомобилях, в которых используется ремень вентилятора, аналогичная ситуация возникает при повреждении или обрыве ремня.

    Неисправный водяной насос также подвергает опасности ваш двигатель. Охлаждающая жидкость должна течь с определенной скоростью по охлаждающим каналам внутри блока цилиндров, а затем через радиатор через шланги. Если крыльчатка внутри водяного насоса заклинит или сломается, этот поток замедлится или прекратится, уменьшая взаимодействие между охлаждающей жидкостью и горячими областями внутри двигателя.

    Как вы все знаете, масло используется как для смазки, так и для некоторого охлаждения движущихся частей двигателя. Будь то утечка прокладки или проблема с уплотнением внутри цилиндров, масло может просачиваться туда, где оно не должно, или сгорать во время сгорания, что приводит к голубоватому оттенку выбросов. Это означает, что в системе смазки не хватает жидкости, из-за чего трение в двигателе увеличивается, что приводит к накоплению тепла.

    Это накопление тепловой энергии может превзойти возможности системы охлаждения и, если его не заметить, может привести к тому, что двигатель буквально сварится, что может привести к заклиниванию поршней. Если этого не произойдет, что-то еще неизбежно взорвется из-за тепла, что может привести к разрыву дыры в поддоне картера или блоке двигателя.

    Неисправность прокладки головки блока цилиндров

    33 КБ

    С точки зрения причин потери охлаждающей жидкости, это главный из всех. Потеря жидкости в системе охлаждения уменьшает количество тепла, передаваемого от двигателя к охлаждающей жидкости, что приводит к перегреву, если оставить его ниже минимального рабочего уровня. Прокладка головки блока цилиндров находится между блоком и головкой блока цилиндров, и ее задача заключается в термическом расширении вместе с двигателем и герметизации камер охлаждающей жидкости, маслопровода и цилиндров отдельно друг от друга.

    В зависимости от того, где прокладка головки блока цилиндров выходит из строя (в основном из-за того, что люди не дают своим двигателям достаточно прогреться перед нажатием педали), охлаждающая жидкость может медленно просачиваться в масляную систему, что приводит к образованию осадка, известного как «майонез». нижняя сторона масляной крышки. По сути, это вода, свернувшаяся вместе с маслом, и если оставить ее наедине, это может привести к постепенному перегреву вашего автомобиля. Если температура воды стабильна, но выше, чем должна быть на складе, это может быть источником проблемы.

    Воздух в системе охлаждения

    Несмотря на то, что система подачи охлаждающей жидкости является закрытой, со временем могут появиться небольшие впускные отверстия, через которые может проникать воздух, вызывая карманы нежелательного газа. Эти карманы воздуха могут накапливаться и блокировать свободный поток охлаждающей жидкости. Он также может имитировать высокий уровень охлаждающей жидкости, хотя на самом деле ее может быть недостаточно для охлаждения автомобиля.

    Это связано с тем, что воздух выталкивает охлаждающую жидкость вверх в бачке, имитируя требуемый уровень, необходимый для надлежащего охлаждения. Удаление воздуха из системы охлаждения — простая, но полезная работа, которая потенциально может спасти вашу гордость и радость от ужасного сценария перегрева.

    Другими причинами могут быть недостаточная концентрация охлаждающей жидкости, повреждение радиатора или излом поликлинового ремня водяного насоса. Поэтому я думаю, что можно с уверенностью сказать, что существует множество возможных причин, по которым указатель температуры показывает красный цвет.

    Обычные виды ремонта, необходимые для устранения перегрева:

    • Замена водяного насоса
    • Ремонт или замена радиатора
    • Промывка охлаждающей жидкости
    • Замена термостата
    • Долив или замена моторного масла
    • Замена шланга охлаждающей жидкости

    Были ли у вас кошмары с охлаждением? Есть ли другие причины перегрева, с которыми вы, к сожалению, столкнулись? Прокомментируйте свой опыт ниже!

    Производственное предприятие холодильной цепи Sofrigam, Аррас

    13 марта 2013 г.

    Год открытия

    2008

    Тип проекта

    Производственное предприятие холодовой цепи

    Расположение

    Артуипольная промышленная недвижимость, Мончи-ле-Прой, Аррас, Франция

    Размер объекта

    7000m²

    Расширение Год

    2013

    Размер расширения

    30002

    Размер распределения

    30002

    Размер расширения
    9000 30002 30002

    Размер распределения
    9000 30002

    Размер расширения 9058 30003 30002

    Размер распределения
    30002 30002

    Размер расширения
    30002

    .
    Расширять

    Производственное предприятие Sofrigam площадью 7000 м² расположено в Аррасе, Франция. Изображение предоставлено Sofrigam.

    Предприятие использует автоматизированные и ручные методы производства для изготовления упаковки с регулируемой температурой. Изображение предоставлено Sofrigam.

    Большая часть упаковки изготавливается вручную для выполнения индивидуальных заказов клиентов. Изображение предоставлено Sofrigam.

    Упаковка тестируется в точных климатических условиях в лаборатории Ater Metrologie. Изображение предоставлено Sofrigam.

    Лаборатория использует датчики для контроля внутренней температуры упаковки в режиме реального времени. Изображение предоставлено Sofrigam.

    Sofrigam открыла свой завод в Аррасе, Франция, в январе 2008 года. Завод используется для тестирования и производства логистической упаковки с регулируемой температурой для европейского рынка, а также производит решения для холодильной цепи для таких компаний, как GSK, Astra Zeneca и Pfizer.

    В 2013 году сайт был расширен, чтобы создать дополнительное пространство для растущего бизнеса компании в области электронной коммерции.

    Предприятие по производству упаковки с регулируемой температурой

    «Завод используется для тестирования и производства логистической упаковки с регулируемой температурой для европейского рынка».

    Компания Sofrigam разместила объект в промышленной зоне Artoipole, Monchy-le-Preux, Arras, северная Франция, из-за близости к основным автомагистралям и границе с Бельгией. Основная площадка состоит из производственного помещения площадью 7000 м², которое включает в себя склад для сырья, такого как полиуретан, место для хранения готовых коробок и производственную линию.

    Предприятие, производящее 250 000 единиц упаковки в год, использует автоматизированные и ручные методы производства. Автоматический складской питатель загружает материал на одну из трех раскройных машин Holtz-Her, которые используют специальное программное обеспечение для резки с точностью до 1 мм. Любые необычные или сложные детали или углы обрабатываются на раскройном станке Charly Pro 2030, а доски транспортируются вилочным погрузчиком на место сборки.

    Затем коробки собираются с использованием комбинации ручного и автоматического методов, при этом требуется ручная отделка для выполнения требований заказчика. Промышленный морозильник используется для хранения пакетов с гелем, источника холода, используемого в упаковке, в течение десяти дней, прежде чем пакеты будут помещены в упаковку, готовые к использованию.

    Фабрика также имеет краткосрочный склад, который используется для хранения полностью собранных коробок до недели. Производство запасов меняется в течение года, чтобы соответствовать сезонным изменениям спроса на логистические решения холодовой цепи.

    Производство и хранение охлаждаемой упаковки для кратковременного хранения

    На объекте также находятся производство и хранение для веб-сайтов электронной коммерции компании, La Boutique Du Froid и Coldshop. Эти сайты, предназначенные для рынков Франции и Великобритании соответственно, продают небольшие объемы терморегулируемой упаковки частным лицам, а также предприятиям фармацевтической, медицинской, пищевой и косметической промышленности. Обычно они предназначены для кратковременной транспортировки, например, из аптеки в палату пациента, и включают тканевые мешки, которые производятся на предприятии в Аррасе.

    Климатические испытания упаковки холодовой цепи

    На объекте также находится лаборатория Ater Metrologie, которая используется для моделирования климатических условий в реальном времени во время транспортировки и предоставления информации о температуре продукта. На этом объекте тестируют упаковку, содержащую фармацевтические препараты, продукты питания и искусственные органы человека. Лаборатория площадью 400 м², состоящая из зоны подготовки, загрузочного пространства и испытательных камер, проводит 2000 тестов в год.

    «Sofrigam разместил объект в Аррасе, на севере Франции, из-за его близости к основным автомагистралям и границе с Бельгией.»

    Испытательное пространство включает в себя восемь испытательных камер вместимостью до 3000 л материала, которые могут быть настроены на любую температуру от -25°C до +50°C. Температурные профили в этих помещениях можно запрограммировать в соответствии с логистическими данными клиента или установить в соответствии с сезонным или региональным температурным профилем.

    Несколько камер оснащены оборудованием прямого мониторинга, разработанным Eratis, что позволяет ученым отслеживать изменения температуры продукта в режиме реального времени, а две камеры могут быть оснащены датчиками, которые анализируются после проведения испытаний. Помещения также оборудованы сигнализацией, которая срабатывает, если внутренняя температура упаковки превышает заданный предел.

    Лаборатория также оборудована тремя испытательными помещениями для продуктов объемом до 50 л, хранилищем сухого льда при температуре -80°C и помещением для загрузки, которое имитирует условия загрузки упаковки при любой температуре от 0°C до 40°C.

    Фармацевтические препараты, используемые для испытаний, хранятся при температуре от 2°C до 8°C в холодильной камере. Температура в этой камере постоянно контролируется, и если температура выйдет за пределы этого диапазона, сработает сигнализация, связанная с телефонами руководителей лаборатории.

    Расширение производственной и складской площадки

    В ожидании роста бизнеса за счет своего веб-сайта электронной коммерции в Великобритании Coldshop, который был запущен в январе 2013 года, компания расширила объект, включив в него новый склад площадью 3000 м². Здесь будут размещаться продукты для веб-сайтов Coldshop и La Boutique Du Froid, что освободит место на существующем складе для расширения производственных мощностей. Построенный в июле 2012 г., новый склад начнет работу в середине 2013 г.

    В соответствии с планами по расширению ассортимента продукции за счет очень точных контейнеров с регулируемой температурой, которые будут сдаваться в аренду клиентам, компания также расширяет свою деятельность на прилегающей площадке. Sofrigam планирует подписать сделку по второму зданию площадью 5000 м² в конце апреля 2013 года.

    Экологически безопасный дизайн склада


    Сопутствующий проект


    Завод по производству вакцин Санофи Пастер, Франция

    Санофи Пастер, подразделение вакцин Санофи Авентис, уделяет особое внимание постоянному совершенствованию и расширению технологий.


    Новый склад Sofrigam был построен с учетом требований охраны окружающей среды. Используя деревянную облицовку и полиуретановую изоляцию, здание было спроектировано так, чтобы быть энергоэффективным. Он также будет оснащен энергосберегающим освещением и коллектором дождевой воды для туалетов. Склад был оборудован ветряной турбиной мощностью 11 кВт, которая, по оценкам компании, будет обеспечивать примерно 5% мощности завода.

    Компания также приступила к двухлетнему экологическому проекту с бывшим сотрудником PwC, направленному на сокращение отходов и увеличение объема вторичной переработки на предприятии.

    Связанные проекты

    Темы этой статьи :

    Руководство по эксплуатации Репроцессор чреспищеводного зонда

     Репроцессор чреспищеводного зонда
                                        Руководство оператора
         Производства:
    Медицинские решения CIVCO
    102 Первая улица Юг
    Kalona, ​​IA 52247 USA Copyright © 2020 Все права защищены.
    319.248.6757 / 800.445.6741 ASTRA TEE и Glute-Out являются зарегистрированными товарными знаками CIVCO Medical Solutions.
    WWW.CIVCO.COM Все остальные товарные знаки являются собственностью соответствующих владельцев.
                                                                                               Напечатано в США.
     ASTRA TEE® Руководство по эксплуатации
    Оглавление
      РАЗДЕЛ 1: СИСТЕМА ASTRA TEE 2
        А. РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ 2
        B. ОБЗОР МОДЕЛЕЙ ASTRA 2
        C. ПРЕДУПРЕЖДЕНИЯ И ПРЕДОСТЕРЕЖЕНИЯ 3
        D. ПРОЦЕДУРА АВАРИЙНОГО ОСТАНОВА 4
        Д. СИМВОЛЫ 4
        F. ЭТИКЕТКИ НА УСТРОЙСТВЕ 5
        Ж. НАЗНАЧЕНИЕ 5
        H. КВАЛИФИКАЦИЯ ПОЛЬЗОВАТЕЛЯ/БЕЗОПАСНОСТЬ 5
        I. ОБЗОР УСТРОЙСТВА 6
      РАЗДЕЛ 2: ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ 8
        A. ОБЗОР ПРОЦЕССА ДЕЗИНФЕКЦИИ 8
        Б. ПОДГОТОВКА СИСТЕМЫ 8
        C. ЗАГРУЗКА РАСХОДНЫХ МАТЕРИАЛОВ ДЛЯ ДЕЗИНФЕКЦИИ – ТОЛЬКО ДЛЯ МОДЕЛЕЙ ASTRA ULTRA 10
        D. ЗАМЕНА БАЛЛОНА HLD 14
        E. ОБЫЧНАЯ ЭКСПЛУАТАЦИЯ СИСТЕМЫ 19F. ПОЛУЧЕНИЕ ИСТОРИИ ЦИКЛОВ 24
        G. ЗАГРУЗКА И УДАЛЕНИЕ ИСТОРИИ ЦИКЛОВ 26
      РАЗДЕЛ 3: ТЕКУЩЕЕ ОБСЛУЖИВАНИЕ 27
        А. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И ОСМОТР 27
        B. ЕЖЕДНЕВНАЯ ПРОВЕРКА / ПЕРЕД ЭКСПЛУАТАЦИЕЙ 27
        C. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ В РЕЗУЛЬТАТЕ ШЕСТЬ МЕСЯЦЕВ 28
            1. ЗАМЕНА ФИЛЬТРА ДЛЯ ВОДЫ 28
            2. ДЕЗИНФЕКЦИЯ ЛИНИИ ПОДАЧИ ВОДЫ (ДИКИЙ ЦИКЛ) 30
            3.  ЗАМЕНА ВОЗДУШНОГО ФИЛЬТРА 33
      РАЗДЕЛ 4: ПОЛЬЗОВАТЕЛЬСКИЕ НАСТРОЙКИ 35
        А. НАСТРОЙКА ДАТЫ И ВРЕМЕНИ 35
        B. ЗАМЕНА ДЕЗИНФИЦИРУЮЩЕГО СРЕДСТВА ВЫСОКОГО УРОВНЯ ТИПА 35
      РАЗДЕЛ 5: ОБСЛУЖИВАНИЕ И ГАРАНТИЯ 37
        А. ГАРАНТИЙНАЯ ИНФОРМАЦИЯ 37
        Б. ТЕХНИЧЕСКАЯ ПОДДЕРЖКА / СЕРВИС 37
      ПРИЛОЖЕНИЕ A: РУКОВОДСТВО ПО УСТРАНЕНИЮ НЕИСПРАВНОСТЕЙ 38
      ПРИЛОЖЕНИЕ B: КОДЫ СИСТЕМНЫХ ОШИБОК ASTRA® 39ПРИЛОЖЕНИЕ C: ТРЕБОВАНИЯ К ОБЪЕКТУ И СПЕЦИФИКАЦИИ 40
      ПРИЛОЖЕНИЕ D: УТВЕРЖДЕННЫЕ ДАТЧИКИ 41
      ПРИЛОЖЕНИЕ E: ИНФОРМАЦИЯ О СООТВЕТСТВИИ ЭМС 42
      ПРИЛОЖЕНИЕ F: ЛИЦЕНЗИРОВАНИЕ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ 43
    M0068_H 1
     ASTRA TEE® Руководство по эксплуатации
    РАЗДЕЛ 1: СИСТЕМА ASTRA TEE
    А. РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
    В данном руководстве оператора содержится важная информация по первоначальной настройке, техническому обслуживанию, безопасному и эффективному
    работы этого устройства. Ознакомьтесь с этим руководством перед использованием. Инструкции по установке устройства см. в разделе «Установка».
    Руководство.  Храните это руководство и другие инструкции в безопасном и доступном месте. Связаться с CIVCO Medical Solutions
    с любыми вопросами или комментариями.
    B. ОБЗОР МОДЕЛЕЙ ASTRA
    Автоматический репроцессор зондов для дезинфекции высокого уровня ASTRA доступен в трех уникальных моделях.
    Модели ASTRA обеспечивают различные возможности отслеживания и хранения данных. Возможности каждой модели ASTRA
    описано ниже. В руководстве оператора ASTRA инструкции могут относиться ко всем трем моделям ASTRA или
    всего одна модель.
    Пожалуйста, свяжитесь с CIVCO Medical Solutions, если у вас есть какие-либо вопросы о вашей ASTRA или вы хотите получить информацию.
    переход с одной модели на другую.
    Инструкции, относящиеся только к пользователям модели ASTRA ULTRA, будут выделены серым цветом и могут быть пропущены пользователем.
    пользователи моделей ASTRA PLUS и ASTRA BASE.
    Модель ASTRA ULTRA (новинка):
     l Обеспечивает полное отслеживание данных, хранение и контроль качества расходных материалов для дезинфекции.
     l Требуется использование бутылочек с дезинфицирующим средством высокого уровня и тест-полосок, одобренных для использования с ASTRA, с уникальными
       Штрих-код CIVCO, доступный только через CIVCO.
                 Флакон HLD со штрих-кодом CIVCO Флакон с тест-полосками со штрих-кодом CIVCO
    Модель ASTRA PLUS (новинка):
     l Обеспечивает частичное отслеживание данных, хранение и контроль качества расходных материалов для дезинфекции.
     l Можно использовать с любым дезинфицирующим средством высокого уровня и флаконами с тест-полосками, одобренными для использования с ASTRA.
    ASTRA Базовая модель (устаревшая):
     l Стандартный блок ASTRA.
    M0068_H 2
     ASTRA TEE® Руководство по эксплуатации
                                                                                         АСТРА АСТРА АСТРА
                                                                                         УЛЬТРА ПЛЮС БАЗА
                                                                                                     Любой Любой
    Поставка HLD и тест-полосок CIVCO
                                                                                                    Продавец Продавец
    Дополнительные функции отслеживания HLD и тест-полосок
      Номер партии журналов и срок годности производителя √ √ -
      Предотвращает использование после истечения срока годности, указанного производителем √ √ -
      Подтверждает совместимость тест-полоски с раствором HLD √ √ -
      Отображает таймер обратного отсчета теста MRC на экране во время ежедневных циклов √ √ -
      Обязательный контроль качества вновь открытых флаконов с тест-полосками и протоколирование результатов √ - -
      Журналы Дата Открытые флаконы с тест-полосками √ - -
      Предотвращает использование по истечении срока годности тест-полосок √ - -
    C.  ПРЕДУПРЕЖДЕНИЯ И ПРЕДОСТЕРЕЖЕНИЯ
            ОСТОРОЖНОСТЬ:
     l Полностью прочтите руководство перед использованием устройства.
     l Внутри нет деталей, обслуживаемых пользователем. За панелью доступа может существовать опасность поражения электрическим током. Снятие панели
         должны выполняться только квалифицированным обслуживающим персоналом.
     l Не используйте эту систему, пока она не будет правильно установлена.
     l Используйте устройство только по назначению, как описано в данном руководстве.
     l Не используйте устройство, если оно не работает должным образом или если какая-либо часть устройства упала или
         поврежден.
     l Использовать только с дезинфицирующими средствами высокого уровня, одобренными CIVCO Medical Solutions.
     l Подключайте систему только к розетке GFCI больничного класса. Убедитесь, что розетка GFCI правильно заземлена, прежде чем
         использовать. Розетка УЗО должна регулярно проверяться в соответствии с рекомендациями производителя УЗО.
     l Не пытайтесь нейтрализовать дезинфицирующее средство высокого уровня, находясь внутри дезинфекционной камеры.
     l Не эксплуатируйте систему при наличии утечки жидкости – обратитесь в CIVCO Medical Solutions.
     l Это устройство не предназначено для дополнения или замены надлежащей предварительной очистки перед дезинфекцией. Если вам непонятно
         Что касается надлежащего метода предварительной очистки вашего зонда, обратитесь к производителю зонда за их информацией.
         рекомендуемая процедура.
     l Отсутствие согласования с производителем зонда для определения глубины замачивания может привести к повреждению зонда.
     l После установки нового фильтра для воды необходимо провести цикл дезинфекции линии подачи воды (WILD). Ссылаться на
         Раздел 3.
     l Дезинфицирующее средство высокого уровня необходимо заменить, если тест на минимальную требуемую концентрацию (MRC) не пройден или
         Срок повторного использования достигается в соответствии с инструкциями производителя HLD по применению (IFU). Несоблюдение этого может
         привести к неправильной дезинфекции зондов.
     l Не используйте абразивные чистящие средства, растворители или спирт для очистки устройства.
     l Не используйте салфетки Sani-Cloth® AF3 для очистки устройства. Он содержит ингредиент, который, как известно, повреждает устройство.
     l Не высыпайте никакие предметы непосредственно в камеру для дезинфекции.
     l Не используйте это устройство для каких-либо иных целей, кроме тех, для которых оно предназначено.
     l Если вы заметили какие-либо необъяснимые изменения в работе устройства или оно издает необычные звуки,
         свяжитесь с CIVCO Medical Solutions.
     l Опасность опрокидывания – Не используйте систему без прилагаемого настенного кронштейна.
     l Убедитесь, что испытуемый зонд не поврежден и находится в хорошем рабочем состоянии в соответствии с
         рекомендации производителя перед использованием в системе ASTRA TEE.
     l ПРЕДУПРЕЖДЕНИЕ. Портативное радиочастотное оборудование связи (включая периферийные устройства, такие как антенные кабели и внешние
         антенны) следует использовать не ближе 12 дюймов (30 см) к любой части устройства ASTRA, включая кабели.
         указан производителем.  В противном случае это может привести к снижению производительности этого оборудования.
     l Предостережение. Соблюдайте осторожность при обращении с бутылкой HLD, чтобы избежать ненужного воздействия и контакта с кожей и
         глаза. Дополнительные сведения см. в паспорте безопасности HLD.
    M0068_H 3
     ASTRA TEE® Руководство по эксплуатации
                                     Характеристики выбросов этого оборудования делают его пригодным для использования в
                                     промышленные зоны и больницы (CISPR 11 класс A). Если он используется в жилых
                     ПРИМЕЧАНИЕ. Окружающая среда (для которой обычно требуется класс B по стандарту CISPR 11), данное оборудование
                                     может не обеспечивать адекватную защиту радиочастотной связи
                                     Сервисы. Пользователю может потребоваться принять меры по смягчению последствий, такие как перемещение или
                                     переориентация оборудования.
                     ПРИМЕЧАНИЕ. Система ASTRA не предназначена для хранения сведений о здоровье пациента.
                                     Информация (PHI).
                   ВНИМАНИЕ: Когда дверца шкафа открыта, соблюдайте осторожность при снятии и установке
                  Бутылки с дезинфицирующим средством на уровне горячей поверхности (HLD). Температура поверхности нагревателя HLD
                                     может достигать 161°F (72°C).
    D. ПРОЦЕДУРА АВАРИЙНОГО ОСТАНОВА
     1. Выключите главный выключатель питания, расположенный на правой стороне устройства.
     2. Выключите воду или отключите подачу воды к устройству.
                   ВНИМАНИЕ: Любые датчики в устройстве во время аварийного отключения не будут продезинфицированы.
    Е. СИМВОЛЫ
      Символ Описание Символ Описание
                                  ОСТОРОЖНО ПРЕДУПРЕЖДЕНИЕ: Электричество
                                ПРЕДОСТЕРЕЖЕНИЕ производителя: горячая поверхность
                         Обратитесь к инструкции по применению. ПРИМЕЧАНИЕ.
                                Каталожный номер Серийный номер
                             Номер партии / партии Количество
                                  Вкл. (питание) Выкл. (питание)
                                     Предохранитель
                                                        фигура 1
    M0068_H 4
     ASTRA TEE® Руководство по эксплуатации
    F. ЭТИКЕТКИ НА УСТРОЙСТВЕ
    G. НАЗНАЧЕНИЕ
    Автоматический репроцессор ASTRA TEE облегчает дезинфекцию высокого уровня и промывание 1 или 2 чреспищеводных
    ультразвуковые датчики с использованием одобренных FDA и CIVCO Medical Solutions жидких дезинфицирующих средств высокого уровня.
    H. КВАЛИФИКАЦИЯ ПОЛЬЗОВАТЕЛЯ/БЕЗОПАСНОСТЬ
    Репроцессор чреспищеводных зондов ASTRA TEE предназначен для использования в нестерильных медицинских учреждениях.
    обученный, квалифицированный медицинский персонал.
    Оператор этого оборудования должен быть достаточно обучен использованию этого устройства и обработке ультразвуковых
    зонды. Медицинское учреждение должно обеспечить регулярное обучение всего персонала, связанного с операцией и
    техническое обслуживание оборудования, включая аварийные процедуры для любых токсичных, легковоспламеняющихся, взрывоопасных или патогенных
    материал, выбрасываемый в окружающую среду.  Должны вестись записи о посещении занятий, а также доказательства
    продемонстрировано понимание. Внимательно ознакомьтесь со следующими пунктами перед использованием этого устройства:
                                     Обеспечьте надлежащее использование средств индивидуальной защиты, чтобы свести к минимуму воздействие
                     ОСТОРОЖНО: химические вещества и инфекционные материалы, как определено производителем и предприятием HLD.
                                     процедуры.
                                     Операторы с симптомами аллергической реакции или повышенной чувствительности к
                     ВНИМАНИЕ: химикаты для обработки не должны использоваться на этом оборудовании. Перед обработкой
                                     дезинфицирующим раствором высокого уровня, внимательно прочитайте инструкции производителя
                                     для использования и паспорт безопасности материала (MSDS).
    M0068_H 5
     ASTRA TEE® Руководство по эксплуатации
    I. ОБЗОР УСТРОЙСТВА
                                   фигура 2
    M0068_H 6
     ASTRA TEE® Руководство по эксплуатации
                                   Рисунок 3
    M0068_H 7
     ASTRA TEE® Руководство по эксплуатации
    РАЗДЕЛ 2: ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
    A.  ОБЗОР ПРОЦЕССА ДЕЗИНФЕКЦИИ
    Общий порядок этапов обработки зонда(ов) с использованием автоматизированного репроцессора ASTRA TEE:
    Б. ПОДГОТОВКА СИСТЕМЫ
    До использования:
     l Убедитесь, что линии подачи и слива воды правильно подключены.
     l Убедитесь, что подключение к водопроводу включено и нет утечек.
     l Обеспечьте достаточное пространство для безопасного доступа к органам управления и надлежащей вентиляции устройства. Видеть
          ПРИЛОЖЕНИЕ C для подробных требований.
                                       Для обеспечения надлежащего заземления и
                      ВНИМАНИЕ: безопасная эксплуатация устройства. Использование шнуров питания, не поставляемых CIVCO Medical
                                       Решения могут повлиять на безопасность и производительность этого устройства.
         1. CIVCO Medical Solutions в настоящее время одобряет следующие одобренные FDA HLD для использования с ASTRA TEE:
                 л Metricide™ OPA
                 л Сайдекс® ОРА
                 l Revital-Ox® Resert® HLD
                 l Revital-Ox® Resert® HLD-хемостерилант
      Системный интерфейс Номенклатура HLD Название Торговая марка Регион
               Тип HLD OPA Metricide™ OPA США
               Тип HLD OPA Cidex® OPA США, Канада
              Тип HLD Resert Revital-Ox® Resert® HLD США
          HLD Type Canada Resert Revital-Ox® Resert® HLD-Chemosterilant Canada
    M0068_H 8
     ASTRA TEE® Руководство по эксплуатации
     2.  Оператор должен подтвердить, что исследуемый зонд соответствует следующим условиям:
               l Испытуемый зонд не поврежден и находится в хорошем рабочем состоянии.
               l Датчик субъекта одобрен производителем датчика для использования с выбранным ДВУ.
               l Зонд субъекта был одобрен CIVCO Medical Solutions для использования в ASTRA TEE.
                   система. См. ПРИЛОЖЕНИЕ D.
     3. Идентификация зонда:
      Определите, какой метод будет использоваться для идентификации зонда. Существует два метода, которые можно использовать для
      идентифицировать датчики, которые обрабатываются с помощью этого устройства:
          l Использование существующего штрих-кода серийного номера датчика производителя.
          l Использование уникальных QR-кодов CIVCO Medical Solutions (рекомендуется).
      Если будет использоваться существующий штрих-код с серийным номером датчика, дополнительная подготовка к идентификации не требуется.
      Для использования QR-кодов, предоставленных CIVCO Medical Solutions, необходимо выполнить следующие действия:
          l Найдите лист QR-кодов зонда, прилагаемый к устройству.  При необходимости дополнительные листы
              можно получить в CIVCO Medical Solutions.
          l QR-коды уникальны. Наклейте одну наклейку с QR-кодом на область разъема датчика и убедитесь, что она
              не мешать любой другой идентифицирующей маркировке. Наклейки с QR-кодом не предназначены для нанесения на
              область зонда, которая будет погружена в дезинфекционную камеру.
          l Запишите серийный номер производителя зонда для каждого QR-кода и сохраните его для своих записей.
    M0068_H 9
     ASTRA TEE® Руководство по эксплуатации
    C. ЗАГРУЗКА РАСХОДНЫХ МАТЕРИАЛОВ ДЛЯ ДЕЗИНФЕКЦИИ – ДЛЯ ASTRA ULTRA
    ТОЛЬКО МОДЕЛИ
    Загрузка флакона с сертифицированными тест-полосками — только для моделей ASTRA ULTRA
    Перед запуском цикла дезинфекции для использования в цикле необходимо загрузить соответствующую бутылку с тест-полосками. АСТРА может
    Хранить информацию о 64 флаконах с тест-полосками.
    Соответствующая бутылка с тест-полосками должна удовлетворять следующим требованиям:
     l Соответствует используемому типу HLD
     l Срок годности не прошел
     LПройти проверку качества
                                        Проверка качества должна проводиться вне системы ASTRA.
                        ПРИМЕЧАНИЕ. Результаты проверки вводятся в систему ASTRA для отслеживания и могут
                                        можно просмотреть в журнале циклов ASTRA.
       1. Нажмите кнопку МЕНЮ на клавиатуре и выберите Загрузить флакон с тест-полосками. На дисплее появится:
       2. Нажмите ENTER, и на дисплее появится:
       3. Отсканируйте штрих-код идентификатора оператора. На дисплее появится:
       4. Просканируйте бутылку HLD. На дисплее появится:
    M0068_H 10
     ASTRA TEE® Руководство по эксплуатации
     5. Просканируйте флакон с тест-полосками. Дисплей предложит пользователю ввести дату открытия флакона с тест-полосками. Текущая дата
        будет отображаться по умолчанию. Если флакон с тест-полосками уже открыт, можно ввести прошлую дату. С использованием
        клавиш со стрелками, установите желаемое время/дату и нажмите ENTER для подтверждения выбора. На дисплее появится:
                      ПРИМЕЧАНИЕ. Дата в будущем не может быть введена.
     6. После выбора МЕНЮ дисплей предложит пользователю ввести температуру раствора ДВУ, используемую для
        выполнить тест контроля качества.  С помощью стрелок влево или вправо увеличьте или уменьшите температуру,
        соответственно, с шагом 0,1°F. Нажмите ENTER, чтобы принять значение.
                                     Одно приращение по Цельсию происходит через каждые два приращения по 0,1°F.
                      ПРИМЕЧАНИЕ:
                                     Температура по умолчанию: 68,0°F/20,0°C.
     7. После выбора ENTER дисплей предложит пользователю ввести результаты положительного контроля качества.
        Нажмите PASS или FAIL, используя соответствующие стрелки. На дисплее появится:
     8. Если выбрано ПРОЙДЕНО, дисплей предложит пользователю ввести отрицательные результаты теста контроля качества. Нажимать
        PASS или FAIL с помощью соответствующих стрелок. На дисплее появится:
     9. Если выбран вариант FAIL для положительного или отрицательного контроля, процесс необходимо перезапустить, и экран
        отображать:
    10. Если выбран вариант ПРОЙДЕН как для положительного, так и для отрицательного контроля, на экране отобразится:
    M0068_H 11
     ASTRA TEE® Руководство по эксплуатации
    Подтверждение наличия подходящего флакона с тест-полосками — только для моделей ASTRA ULTRA
    В любой момент пользователь может подтвердить, что в систему ASTRA ранее был загружен подходящий флакон с тест-полосками.
      1. Нажмите кнопку MENU на клавиатуре и прокручивайте пункты меню с помощью клавиш со стрелками, пока не появится
         дисплей читает:
      2. Нажмите ENTER, и на дисплее появится:
      3. Просканируйте флакон с тест-полосками. Если бутылка ранее была квалифицирована и загружена, на дисплее появится:
      4. Если флакон с тест-полосками ранее не был квалифицирован, на дисплее появится:
                       ПРИМЕЧАНИЕ. См. раздел 2.C «Загрузка флакона с сертифицированными тест-полосками».
      5. Если бутылка ранее была квалифицирована и загружена, но срок ее годности истек, на дисплее появится:
    M0068_H 12
     ASTRA TEE® Руководство по эксплуатации
    Когда проводить квалификацию нового флакона с тест-полосками — только для моделей ASTRA ULTRA
      1. ASTRA TEE автоматически отслеживает срок годности и срок годности открытой бутылочки каждой бутылочки с тест-полосками и
         подсказывает пользователю, когда срок годности бутылки истек. Дисплей будет мигать между:
                                                             а также
      2.  Нажатие MENU в этот момент подтверждает истечение срока годности бутылки и возвращает пользователя в меню «Пуск» для
         запустить цикл. На дисплее появится:
      3. Если за семь дней до истечения срока годности останется только одна бутылочка с тест-полосками, на дисплее появится предупреждение.
         загрузить новую бутылочку с тест-полосками. Дисплей будет мигать между:
                                                             а также
      4. Нажатие MENU в этот момент запустит процесс загрузки флакона с тест-полосками. См. Раздел 2.C,
         «Загрузка соответствующей бутылочки с тест-полосками». Нажатие ENTER в это время подтверждает предстоящее истечение срока действия и
         начинает процесс запуска цикла дезинфекции.
    M0068_H 13
     ASTRA TEE® Руководство по эксплуатации
      5. ASTRA TEE уведомит оператора, когда закончится срок действия последней оставшейся бутылки. Если нет дополнительной квалификации
         флаконы с тест-полосками были загружены в систему, дисплей будет мигать между:
                                                             а также
      6.  Нажатие ENTER в этот момент инициирует процесс загрузки флакона с тест-полосками. См. Раздел 2.C,
         «Загрузка соответствующей бутылочки с тест-полосками».
    D. ЗАМЕНА БАЛЛОНА HLD
    Когда менять бутылку:
    При нормальной эксплуатации баллон HLD потребуется менять каждые 14 или 21 день (в зависимости от
    тип). Бутылку HLD также потребуется заменить, если тест MRC не пройден в любое время по завершении WILD.
    цикла или если пользователь инициирует замену бутыли HLD через МЕНЮ.
    ASTRA TEE автоматически отслеживает период повторного использования бутылки HLD и предлагает пользователю изменить
    флакон к концу 14-го или 21-го дня (в зависимости от типа ДВУ) периода повторного использования. Бутылка, используемая для
    дезинфекция в ASTRA TEE должна оставаться в системе и не перемещаться для других целей. Не удалять
    существующую бутылку до истечения срока ее повторного использования, если только новая неоткрытая бутылка не доступна для ее замены.
      1. В последний день 14-дневного или 21-дневного (в зависимости от типа ДВУ) периода повторного использования (за 24 часа до истечения срока действия)
         ASTRA TEE напоминает пользователю, что срок повторного использования бутылки подходит к концу.  В это время экран будет мигать
         между:
                                                                 а также
    M0068_H 14
     ASTRA TEE® Руководство по эксплуатации
        Вы все еще можете использовать дезинфицирующее средство на 14-й или 21-й день (в зависимости от типа HLD), нажав кнопку ENTER.
        кнопку для запуска обычного цикла дезинфекции. Нажатие МЕНЮ запустит процесс замены бутыли – см.
        к разделу «Как заменить бутыль HLD». Дезинфицирующее средство рекомендуется менять в конце
        14-й или 21-й день (в зависимости от типа ДВУ). Если не заменить к концу 14-го или 21-го дня (в зависимости от
        типа HLD), система заставит пользователя сменить дезинфицирующее средство, и дисплей будет мигать между:
                                                             а также
        Нажатие ENTER в этот момент запустит процесс замены бутыли – см. «Как заменить бутыль HLD»
        раздел.
     2. Если тест-полоска MRC дает сбой и пользователь нажимает стрелку FAIL на дисплее, HLD закачивается обратно до
        на бутылке и на дисплее будет написано:
                                                        С последующим:
        Как только датчики будут удалены из системы, система инициирует процесс замены бутыли – см.
        к разделу «Как заменить бутыль HLD».
     3. Пользователь инициирует замену бутыли, нажав кнопку MENU на клавиатуре в режиме ожидания. С использованием
        стрелка вправо на клавиатуре, прокручивайте пункты меню, пока не отобразится:
        Нажатие ENTER в этот момент запустит процесс замены бутыли – см. «Как заменить бутыль HLD»
        раздел.
    M0068_H 15
     ASTRA TEE® Руководство по эксплуатации
    Как заменить бутылку HLD:
    Перед заменой баллона HLD оператор должен быть обучен этой процедуре. Когда замена бутыли HLD
    был выбран следующий процесс, который необходимо выполнить для замены баллона HLD.
                                    Обеспечьте надлежащее использование средств индивидуальной защиты, чтобы свести к минимуму воздействие
                    ОСТОРОЖНО: химические вещества и инфекционные материалы, как определено производителем и предприятием HLD.
                                    процедуры.
      1. Сканер штрих-кода загорится, и на дисплее появится:
      2. Отсканируйте штрих-код идентификатора оператора, и на дисплее появится:
      3.  Откройте дверцу шкафа.
                                    Когда дверца шкафа открыта, соблюдайте осторожность при снятии и установке
                    ОСТОРОЖНОСТЬ:
                                    Бутылки с дезинфицирующим средством уровня (HLD). Температура поверхности нагревателя HLD
                   Горячая поверхность
                                    может достигать 195°F (91°C).
      4. Отсоедините два быстроразъемных фитинга и снимите имеющийся баллон HLD. (См. рис. 4). быстрый
         разъединительные фитинги являются самоуплотняющимися, но может вытечь несколько капель. Протрите их бумажным полотенцем.
         Поместите использованную бутылку HLD в раковину.
                                    Соблюдайте осторожность при обращении с бутылкой HLD, чтобы избежать ненужного воздействия и
                    ОСТОРОЖНОСТЬ:
                                    контакт с кожей и глазами. Дополнительные сведения см. в паспорте безопасности HLD.
      5. Удаление бутылки HLD активирует сканер, и на дисплее появится:
                      ПРИМЕЧАНИЕ.  Используйте только типы HLD, одобренные CIVCO Medical Solutions. Система не позволит
                                    использование неутвержденных типов HLD. На дисплее появится сообщение «Неверный штрих-код».
    M0068_H 16
     ASTRA TEE® Руководство по эксплуатации
     6. Перед открытием нового флакона HLD или снятием пломбы сначала проверьте срок годности на новом флаконе.
        бутылка находится не менее чем через 14 или 21 день (в зависимости от типа HLD). Затем перманентным маркером напишите
        дата вскрытия флакона, отсканируйте флакон и поместите рядом с использованным флаконом HLD.
                                    Доставка свежей бутылки HLD, хранящейся в прохладном месте, может занять час или больше.
                                    до температуры. Чтобы ускорить процесс нагревания, поместите нераскрытую
                     ПРИМЕЧАНИЕ: бутылка в емкости с теплой водой. Предлагается подогреть растворы до
                                    температуры в таблице ниже, чтобы ограничить количество времени нагрева в пределах
                                    система.
                                                                   Минимум 86°F или 30°C
                          Metricide™ OPA/Cidex® OPA Время выдержки: 5 минут
                                                                   Максимум 90°F или 32°C
                             Revital-Ox® Resert® HLD Минимум 80°F или 27°C Время выдержки: 8 минут
                     Revital-Ox® Resert® HLD-Chemosterilant Максимум 85°F или 29°C Время выдержки: 5 минут
                                    ASTRA TEE контролирует температуру раствора HLD как во время цикла WILD
                                    (см. раздел 3) и во время стандартных циклов дезинфекции датчиков.
                     ПРИМЕЧАНИЕ. Температура во время этих циклов соответствует или превышает минимальную температуру.
                                    требования, указанные производителями HLD. Если температура падает
                                    ниже минимальных требований производителя, система будет производить и
                                    error и укажет на ошибку на системном дисплее и в журнале циклов.
     7. Поместите новую бутылку в раковину рядом со старой бутылкой и перенесите узел крышки HLD из использованной бутыли в новую.
        бутылка.
                     ПРИМЕЧАНИЕ. НЕ выбрасывайте узел крышки HLD (см. рис. 4).
     8. Отсканируйте новую бутылку, и на дисплее появится:
     9. Поместите бутылку HLD в нижнюю камеру на более теплой пластине (см. рисунок 3). Нажмите на узел крышки HLD
        быстроразъемные фитинги прочно вставьте в соответствующие фитинги в шкафу. Убедитесь, что быстроразъемное соединение
        фурнитура встанет на место.
                                    Нажмите на быстроразъемные верхние язычки, чтобы разблокировать разъемы перед защелкиванием.
                     ПРИМЕЧАНИЕ: быстроразъемные фитинги снова встали на место. Неправильное подключение этих
                                    фитингов приведет к неудачному циклу дезинфекции.
    M0068_H 17
     ASTRA TEE® Руководство по эксплуатации
    10. Закройте дверцу шкафа. Внутренний датчик системы подтвердит, что бутылка находится на месте, и дисплей
        читать:
                                                           а также
    11.  Безопасно утилизируйте использованный HLD. CIVCO Medical Solutions производит нейтрализатор Glute-Out®, который специально
        предназначен для использования с дезинфицирующими средствами на основе OPA. Использование этих продуктов позволит безопасно утилизировать ДВУ в
        осушать. Всегда обращайтесь к инструкциям производителя HLD для получения дополнительной информации о HLD и HLD.
        утилизация контейнеров.
                                    Чтобы улучшить процесс добавления Glute-Out в бутылку HLD, добавьте небольшую
                     ПРИМЕЧАНИЕ: количество воды (примерно одна столовая ложка) в Glute-Out, закройте крышку и встряхните.
                                    в течение 5 секунд для создания суспензии, которую затем можно легко залить в ДВУ
                                    бутылка.
                   ВНИМАНИЕ: НЕ заливайте нейтрализаторы непосредственно в систему ASTRA TEE. Обратитесь к
                                    инструкции по применению нейтрализатора.
                                    Соблюдайте правила штата, местные правила и правила утилизации для бывших в употреблении HLD и HLD.
                     ПРИМЕЧАНИЕ:
                                    контейнер.
                                    Доставка свежей бутылки HLD, хранящейся в прохладном месте, может занять час или больше.
                                    до температуры. Чтобы ускорить процесс нагревания, поместите нераскрытую
                     ПРИМЕЧАНИЕ:
                                    бутылку в емкость с теплой водой и дайте постоять, пока температура
                                    увеличена примерно до 88°F (для OPA) и 78°F (для Resert).
                     ПРИМЕЧАНИЕ. Используйте только типы HLD, одобренные CIVCO Medical Solutions. Система не позволит
                                    использование неутвержденных типов HLD. На дисплее появится сообщение: «Неверный штрих-код».
                                                       Рисунок 4
                                                   Сборка крышки HLD
    M0068_H 18
     ASTRA TEE® Руководство по эксплуатации
    E. ОБЫЧНАЯ РАБОТА СИСТЕМЫ
    Некоторые шаги включают инструкции для моделей ASTRA ULTRA и ASTRA PLUS, но не применяются
    АСТРА БАЗОВАЯ модель.  Пожалуйста, свяжитесь с CIVCO Medical Solutions для получения информации об обновлении. См. раздел 1.B.
    «Обзор моделей ASTRA».
                                    ASTRA TEE следует постоянно оставлять включенным для поддержания надлежащего HLD.
                                    температура. Несоблюдение этого требования может привести к задержке при переводе HLD в
                      ПРИМЕЧАНИЕ:
                                    минимально необходимая температура. Устройство подтвердит наличие
                                    бутылку HLD и достигнута соответствующая температура.
                    ВНИМАНИЕ: Любой датчик в системе во время включения питания следует рассматривать как не продезинфицированный.
                                    и должен пройти весь цикл переработки, включая предварительную очистку.
      1. Когда все будет готово, на дисплее появится:
                                                      С последующим:
      2. Нажатие ENTER активирует нелазерный сканер, и на дисплее появится:
                                    Если бутылка HLD имеет неподходящую температуру, ASTRA TEE
                      ПРИМЕЧАНИЕ:
                                    отображать следующее, пока бутылка не достигнет соответствующей температуры.
                                                      С последующим:
    M0068_H 19
     ASTRA TEE® Руководство по эксплуатации
     3. Оператор сканирует штрих-код идентификатора датчика, расположенный на разъеме датчика. Раздастся звуковой сигнал
        когда сканирование будет принято, и на дисплее появится:
     4. Поместите электрический разъем зонда в настенный кронштейн. Сдвиньте дезинфекционную камеру
        дверцу, вставьте предварительно очищенный датчик в камеру, как показано на рис. 2, и наденьте кабель датчика на
        разгрузка кабеля от натяжения. На дисплее появится:
     5. Вводить идентификатор исследования необязательно, но для продолжения необходимо отсканировать идентификатор или нажать ENTER. На дисплее появится:
                     ПРИМЕЧАНИЕ. Не закрывайте дверцу до тех пор, пока все датчики, подлежащие дезинфекции, не будут просканированы и
                                     установлены. Закрытие дверцы запускает цикл дезинфекции.
     6. Если необходимо продезинфицировать только один зонд, закройте дверцу.  Если необходимо вылечить второй зонд, отсканируйте и установите
        второй зонд, следуя подсказкам выше в шагах 2-4. Затем на дисплее появится:
     7. Как только дверца будет закрыта, загорится сканер штрих-кода, и на дисплее появится:
     8. Ввод идентификатора оператора необязателен, но для продолжения необходимо отсканировать идентификатор или нажать ENTER. После этого шага тест
        стриптиз-бутылка должна быть просканирована. На дисплее появится:
    M0068_H 20
     ASTRA TEE® Руководство по эксплуатации
     9. После сканирования флакона с тест-полосками HLD перекачивается в камеру для дезинфекции.
        (Модель ASTRA BASE увидит этот дисплей без сканирования.) На дисплее появится:
                                    Если дверь дезинфекционной камеры открыта во время заполнения ДВУ, система
                     ПРИМЕЧАНИЕ. Сделайте паузу и отобразите «Система приостановлена, закройте дверцу, чтобы продолжить». Закрыть дверь в
                                    продолжить цикл.
    10. Как только уровень заполнения будет достигнут, дисплей предложит пользователю проверить и подтвердить MRC
        ДВУ.  На дисплее появится:
                     ПРИМЕЧАНИЕ: Как только будет выбран Старт, начнется обратный отсчет. Не нажимайте кнопку «Пуск», пока
                                    тест-полоска готова в руке.
    11. Использование таймера обратного отсчета MRC необязательно. Чтобы продолжить, необходимо выбрать «Пропустить» или «Начать». Если выбрано Пропустить,
        перейдите к шагу 12. Если выбрано «Старт», на дисплее появится:
                                    Тест на минимальную рекомендуемую концентрацию (MRC) дезинфицирующего средства должен
                     ПРИМЕЧАНИЕ: проводить в соответствии с инструкцией производителя ДВУ для каждого цикла дезинфекции.
                                    и в соответствии с вашими методами инфекционного контроля.
    12. Когда таймер обратного отсчета завершится (или будет пропущен), на дисплее появится:
    13. Когда HLD достигнет уровня заполнения, откройте дверцу дезинфекционной камеры и погрузите предоставленный пользователем тест MRC
        полоса в HLD. Снимите полосу и закройте дверцу.  Следуйте инструкциям производителя тест-полосок MRC для
        Используйте, чтобы определить, прошел ли тест или нет.
                                    Тест MRC должен быть проведен, и результаты должны быть введены в течение 5 или 8 минут.
                     ПРИМЕЧАНИЕ: (в зависимости от типа ДВУ) запроса на продолжение цикла дезинфекции. Неспособность
                                    это приведет к сообщению об ошибке 31, и зонды не будут
                                    продезинфицировано.
    M0068_H 21
     ASTRA TEE® Руководство по эксплуатации
     14. Нажмите PASS или FAIL с помощью соответствующих стрелок.
     15. Если нажать FAIL, цикл отменяется и HLD закачивается обратно в бутыль. На дисплее появится:
                                                       С последующим:
     16. В случае отказа MRC после извлечения зондов бутыль HLD необходимо будет немедленно
         заменены. ASTRA TEE предложит оператору отсканировать свое удостоверение личности, а затем заменить бутылку HLD – см.
         Раздел 3, «Как заменить бутыль HLD».
     17. Если нажать PASS для проверки MRC, на дисплее появится запрос на проверку герметичности и будет отображаться:
                                     Проверка герметичности должна проводиться в соответствии с инструкциями производителя.
                      ПРИМЕЧАНИЕ. ASTRA TEE предназначен только для регистрации результатов испытаний на утечку.
                                     Результаты отображаются в журнале загрузки.
    ОДИН ДАТЧИК: после завершения проверки на утечку нажмите ПРОШЕЛ или НЕ ПРОШЕЛ с помощью соответствующих стрелок и перейдите к шагу
    17 ниже. На дисплее появится:
    ДВА ЗОНДА: Определите, какой датчик будет тестироваться первым, и выберите «Влево» или «Вправо» с помощью соответствующих стрелок.
    Дисплей будет мигать между:
    M0068_H 22
     ASTRA TEE® Руководство по эксплуатации
    Выберите PASS или FAIL с помощью соответствующих стрелок. На дисплее появится:
    На дисплее немедленно появятся результаты проверки герметичности второго зонда. Выберите PASS или FAIL с помощью
    соответствующие стрелки.  На дисплее появится:
     18. По завершении проверки герметичности немедленно начнется цикл дезинфекции, и на дисплее появится:
     19. По истечении необходимого времени дезинфекции ДВУ возвращают в бутыль ДВУ. Устройство начнет
         цикл(ы) полоскания. После цикла(ов) полоскания вода для полоскания сливается.
     20. После завершения промывки зонда и соблюдения всех параметров на дисплее отображается:
     21. Теперь датчики продезинфицированы и готовы к использованию. После того, как зонд(ы) будут удалены, дисплей вернется к
         экран ожидания и готов к следующему циклу дезинфекции.
    M0068_H 23
     ASTRA TEE® Руководство по эксплуатации
                                      Предположим, что в случае сбоя питания датчики не продезинфицированы.
                     ВНИМАНИЕ: Датчики дезинфицируются только после того, как на дисплее появится сообщение «Успешный цикл:
                                      Удалите датчик(и)».
                                      ASTRA TEE контролирует температуру раствора HLD как во время цикла WILD
                                      (см.  раздел 3) и во время стандартных циклов дезинфекции датчиков.
                                      Температуры во время этих циклов соответствуют или превышают минимальную температуру
                       ПРИМЕЧАНИЕ:
                                      требования, указанные производителями HLD. Если температура падает
                                      ниже минимальных требований производителя, система будет производить
                                      error и укажет на ошибку на системном дисплее и в журнале циклов.
                                      После завершения цикла дезинфекции датчик(и) следует удалить для
                       ПРИМЕЧАНИЕ:
                                      хранилище. Устройство не предназначено для хранения зондов.
    F. ПОЛУЧЕНИЕ ИСТОРИИ ЦИКЛА
    Некоторые шаги включают инструкции для моделей ASTRA ULTRA и ASTRA PLUS, но не применяются
    АСТРА БАЗОВАЯ модель. Пожалуйста, свяжитесь с CIVCO Medical Solutions для получения информации об обновлении. См. раздел 1.B.
    «Обзор моделей ASTRA».
    Полный отчет о цикле можно загрузить после завершения каждого цикла. Должен быть установлен режим,
    загрузите журнал циклов в соответствии с политикой вашей больницы, например, ежедневно или ежемесячно. Данные не менее 1000
    циклы могут быть сохранены в памяти, и в это время старые данные могут быть перезаписаны. Эта история хранится во внутреннем
    доступ к памяти можно получить, вставив прилагаемый USB-накопитель CIVCO Medical Solutions в USB-порт.
    со стороны ASTRA TEE. Файл истории содержит следующие автоматически сохраняемые поля:
    Содержимое файла истории ASTRA ULTRA ASTRA PLUS ASTRA BASE
    Тип устройства ASTRA, серийный номер и версия программного обеспечения √ √ √
    Дата √ √ √
    Время √ √ √
    Тип события √ √ √
    ID оператора √ √ √
    Идентификатор датчика / идентификатор исследования левой камеры √ √ √
    Идентификатор датчика/идентификатор исследования правой камеры √ √ √
    Результат MRC √ √ √
    HLD Тип √ √ √
    Температура (F/C) √ √ √
    Коды результата/ошибки цикла (если есть) √ √ √
    Тип тест-полоски √ √ -
    Номера лотов √ √ -
    Срок годности √ √ -
    Дата открытия бутылки √ √ -
    Контроль качества тест-полосок (QC) Результаты тестирования √ - -
    Контроль качества тест-полосок (QC) Температура (F/C) √ - -
    Порядковый номер флакона с тест-полосками √ - -
    Порядковый номер бутылки HLD √ - -
    M0068_H 24
     ASTRA TEE® Руководство по эксплуатации
                                      Система перезапишет самую старую историю, если память заполнена.  Это необходимо
                       ПРИМЕЧАНИЕ:
                                      периодически скачивать историю.
                                      Файл журнала, загружаемый из системы ASTRA TEE, всегда называется
                                      "civco_astra_log_TEE_XXX-XXXXXX.pdf". Если вы храните все файлы на
                       ПРИМЕЧАНИЕ:
                                      компьютер в одном месте, пожалуйста, переименуйте любые другие файлы с тем же
                                      имя, иначе данные могут быть перезаписаны.
    История скачивается в формате PDF. Извлечение данных может быть выполнено в любое время в режиме ожидания, когда
    дисплей читает:
    Чтобы начать загрузку, следуйте инструкциям ниже:
       1. Вставьте флэш-накопитель USB CIVCO Medical Solutions в порт USB, расположенный на правой стороне ASTRA TEE.
       2. Нажмите кнопку MENU на клавиатуре в режиме ожидания.
       3. С помощью стрелок влево или вправо на клавиатуре прокручивайте пункты меню, пока не отобразится:
       4. Нажмите ENTER, чтобы начать процесс загрузки.  На дисплее появится:
       5. Когда загрузка будет завершена, на дисплее на мгновение отобразится:
       6. Через 2 секунды на дисплее появится:
       7. Нажмите кнопку MENU на клавиатуре, чтобы вернуться к основному экрану. Теперь вы можете безопасно удалить CIVCO.
          USB-накопитель Medical Solutions и просмотр журнала на ПК.
    M0068_H 25
     ASTRA TEE® Руководство по эксплуатации
    G. ЗАГРУЗКА И УДАЛЕНИЕ ИСТОРИИ ЦИКЛОВ
    Полный отчет о цикле можно удалить после загрузки отчета о цикле.
                                      Файл журнала, загруженный перед удалением отчета о полном цикле из
                                      Система ASTRA TEE всегда называется
                                      "civco_astra_log_TEE_XXX-XXXXXX.pdf" и "civco_astra_log_TEE_XXX-
                       ПРИМЕЧАНИЕ:
                                      XXXXXX.csv". Если вы храните все файлы на своем компьютере в одном месте,
                                      пожалуйста, переименуйте любые другие файлы с таким же именем, иначе данные могут быть
                                      перезаписано.
    История скачивается в формате PDF. Извлечение данных и удаление отчета о цикле можно выполнить в любое время.
    в режиме ожидания, когда на дисплее отображается:
    Чтобы начать загрузку и удаление, следуйте приведенным ниже инструкциям:
      1. Вставьте флэш-накопитель USB CIVCO Medical Solutions в порт USB, расположенный на правой стороне ASTRA TEE.
      2. Нажмите кнопку MENU на клавиатуре в режиме ожидания.
      3. С помощью стрелок влево или вправо на клавиатуре прокручивайте пункты меню, пока не отобразится:
      4. Нажмите ENTER, чтобы начать процесс загрузки. На дисплее появится:
                       ПРИМЕЧАНИЕ. Если в этот момент нажать стрелку ВПРАВО, процесс загрузки будет отменен.
      5. Нажмите стрелку ВЛЕВО, чтобы начать загрузку файла журнала. Когда загрузка будет завершена, на дисплее появится
         на мгновение прочитайте:
    M0068_H 26
     ASTRA TEE® Руководство по эксплуатации
      6. Через 2 секунды на дисплее появится:
      7. Нажмите стрелку ВЛЕВО на клавиатуре, чтобы стереть файл журнала.  Нажмите стрелку ВПРАВО на клавиатуре для отмены.
         Оба варианта вернут вас к экрану ниже. Безопасно извлеките USB-накопитель CIVCO Medical Solutions
         и просмотреть журнал на ПК. Чтобы вернуться на главный экран, нажмите MENU.
    РАЗДЕЛ 3: ТЕКУЩЕЕ ОБСЛУЖИВАНИЕ
    Этот раздел проинструктирует пользователя, как выполнять плановое техническое обслуживание, необходимое для обеспечения безопасности и исправности устройства.
    эффективный.
    А. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И ОСМОТР
    ASTRA TEE требует минимального планового технического обслуживания и проверок. В этом разделе описывается плановое техническое обслуживание,
    чистка и осмотр. Если замечено какое-либо нарушение, не используйте оборудование и свяжитесь с CIVCO Medical Solutions.
    B. ЕЖЕДНЕВНАЯ ПРОВЕРКА / ПЕРЕД ЭКСПЛУАТАЦИЕЙ
      1. Для очистки и дезинфекции системы ASTRA ежедневно протирайте поверхность дезинфицирующей салфеткой, содержащей до 55%
         изопропиловый спирт. Следуйте инструкциям производителя дезинфицирующего средства по применению, например, дождитесь
         указанное время контакта.  Не распыляйте чистящие средства непосредственно на любую из поверхностей устройства.
                     ПРЕДОСТЕРЕЖЕНИЕ. Не используйте салфетки Sani-Cloth® AF3 для очистки устройства. Он содержит ингредиент, известный
                                     чтобы повредить блок.
      2. Визуально осмотрите водопроводные и электрические соединения перед началом работы.
      3. Проверьте работу вентилятора, положив руку на выходное отверстие на нижнем правом вентиляционном отверстии и нащупав воздух.
         движение.
      4. Убедитесь, что оператор обучен и имеется Руководство оператора.
      5. Свяжитесь с CIVCO Medical Solutions, если возникнут вопросы, не описанные в Руководстве оператора.
    M0068_H 27
     ASTRA TEE® Руководство по эксплуатации
    C. ОБСЛУЖИВАНИЕ В ТЕЧЕНИЕ ШЕСТИ МЕСЯЦЕВ
    1. Замена водяного фильтра
    Это устройство оснащено фильтром для воды, задерживающим бактерии на 0,2 микрона. См. Рисунок 3 для точного местоположения.
    Когда менять фильтр для воды:
       а. Каждые (6) шесть месяцев независимо от использования.  За 14 дней до истечения 6-месячного лимита система предложит
          пользователю изменить фильтр. Система уведомит оператора о том, что пора менять фильтр. Дисплей
          будет мигать между:
                                                                  а также
          Нажатие МЕНЮ в это время инициирует процесс замены фильтра для воды – см. «Как заменить фильтр для воды».
          Раздел «Фильтр».
          По истечении шестимесячного периода система заставит оператора заменить воду.
          фильтровать, отображая 2 чередующихся сообщения:
                                                                  а также
          Нажатие ENTER в этот момент инициирует процесс замены фильтра для воды – см. «Как заменить фильтр для воды».
          Раздел «Фильтр».
    M0068_H 28
     ASTRA TEE® Руководство по эксплуатации
      б. Засоренный фильтр. По мере засорения фильтра время заполнения во время цикла ополаскивания замедляется до
         который истечет, и фильтр необходимо будет заменить. В случае засорения фильтра для воды
         до истечения 6-месячного периода устройство будет отображать чередующиеся сообщения:
                                                               а также
          Система позволит использовать систему в течение 2 дней, а затем заставит оператора изменить
          фильтр для воды, отображая чередующиеся сообщения:
                                                               а также
          Нажатие ENTER в этот момент инициирует процесс замены фильтра для воды – см.  «Как заменить фильтр для воды».
          Раздел «Фильтр».
                                     Точная производительность фильтра зависит от качества поступающей питьевой воды.
                      ПРИМЕЧАНИЕ: и количество выполненных циклов. Использование 1-микронного предварительного фильтра (не
                                     входит в комплект поставки) может продлить срок службы внутреннего фильтра для воды 0,2 микрона до 6-микронного фильтра.
                                     уведомление о замене месяца.
    Как поменять фильтр для воды:
    При выборе замены водяного фильтра необходимо выполнить следующий процесс для замены водяного фильтра.
    фильтр.
      1. Сканер штрих-кода загорится, и на дисплее появится:
    M0068_H 29
     ASTRA TEE® Руководство по эксплуатации
      2. Отсканируйте идентификатор оператора, после чего на дисплее появится:
      3. Перекрыть подачу воды, открыть дверцу шкафа.
      4. Поместите бумажное полотенце под фильтр для воды. Фитинги самоуплотняющиеся; однако небольшое количество воды
         может высвободиться при снятии фильтра.
      5. Одновременно отсоедините быстроразъемные соединения на каждом конце фильтра для воды.
      6. Выньте и выбросьте использованный фильтр для воды и бумажное полотенце в контейнер для неопасных отходов.
      7. Отсканируйте штрих-код на новом фильтре, и на дисплее появится:
      8. Установите новый фильтр для воды, следя за направлением потока, используя стрелку направления на фильтре, указывающую вверх и
         убедитесь, что соединения надежно защелкнулись.
                                     Нажмите на быстроразъемные верхние язычки, чтобы разблокировать разъемы перед защелкиванием.
                       ПРИМЕЧАНИЕ: быстроразъемные фитинги снова встали на место. Неправильное подключение этих
                                     фитингов приведет к неудачному циклу дезинфекции.
      9. Включите подачу воды и проверьте на наличие утечек, затем закройте дверцу шкафа.
     10. После замены фильтра для воды нажмите ENTER, чтобы подтвердить установку нового фильтра и автоматически запустить
         ДИКИЙ цикл. Дополнительную информацию см.  в разделе 2 «Дезинфекция линии подачи воды».
    2. Дезинфекция линии подачи воды (цикл WILD)
    Некоторые шаги включают инструкции для моделей ASTRA ULTRA и ASTRA PLUS, но не относятся к
    АСТРА БАЗОВАЯ модель. Пожалуйста, свяжитесь с CIVCO Medical Solutions для получения информации об обновлении. См. раздел 1.B.
    «Обзор моделей ASTRA».
    Цикл WILD позволяет отводить HLD через 0,2-микронный фильтр для удержания бактерий и линию подачи воды в
    дезинфекционную камеру и обеспечивает обеззараживание всех линий жидкости системы.
    ДИКИЙ цикл необходимо проводить, когда:
     l Установлен новый фильтр для воды (автоматический)
     l Если необходимо пользователю (по инициативе пользователя)
     l После 14 дней бездействия (автоматически)
    M0068_H 30
     ASTRA TEE® Руководство по эксплуатации
                                      Перед запуском цикла WILD и при температуре окружающего воздуха ниже
                                      66 ° F, предварительно нагрейте новую бутылку HLD в ванне с теплой водой перед помещением в
                      ПРИМЕЧАНИЕ: система ASTRA TEE.  Растворы рекомендуется нагревать до температуры
                                      в таблице ниже, чтобы ограничить количество времени прогрева в системе.
                                                                       Минимум 86°F или 30°C
                            Metricide™ OPA/Cidex® OPA Время выдержки: 5 минут
                                                                       Максимум 90°F или 32°C
                              Revital-Ox® Resert® HLD Минимум 80°F или 27°C Время выдержки: 8 минут
                      Revital-Ox® Resert® HLD-Chemosterilant Максимум 85°F или 29°C Время выдержки: 5 минут
                                      ASTRA TEE контролирует температуру раствора HLD как во время цикла WILD
                                      и во время стандартных циклов дезинфекции датчиков. Температуры во время этих
                      ПРИМЕЧАНИЕ: циклы соответствуют или превышают минимальные температурные требования, указанные
                                      производители ДВУ. Если температура ниже заявленной производителем
                                      минимальные требования, система выдаст ошибку и укажет
                                      ошибка на системном дисплее и в журнале циклов.
     1. Чтобы запустить пользовательский цикл WILD, нажмите кнопку MENU. Использование стрелок влево и вправо на клавиатуре
        прокручивайте пункты меню, пока не появится надпись:
     2. Нажмите ENTER, чтобы запустить цикл WILD.
     3. После нажатия ENTER на дисплее появится:
     4. Если сканирована действующая бутылка с тест-полосками, начнется цикл WILD. Сначала система очистит все линии на 5
        секунд, а затем начинают заполнять камеры дезинфицирующим средством.
                                      Если дверь дезинфекционной камеры открыта во время заполнения ДВУ, система
                      ПРИМЕЧАНИЕ. Сделайте паузу и отобразите «Система приостановлена, закройте дверцу, чтобы продолжить». Закрыть дверь в
                                      продолжить цикл.
    M0068_H 31
     ASTRA TEE® Руководство по эксплуатации
     5. Как только уровень заполнения будет достигнут, дисплей предложит пользователю проверить и подтвердить MRC
        ДВУ. На дисплее появится:
                                    Как только вы выберете Start, начнется обратный отсчет.  Не нажимайте кнопку «Пуск», пока
                     ПРИМЕЧАНИЕ:
                                    тест-полоска готова в руке.
     6. Использование таймера обратного отсчета MRC необязательно. Чтобы продолжить, необходимо выбрать «Пропустить» или «Начать». Если выбрано Пропустить,
        перейдите к шагу 7. Если выбрано «Старт», система отобразит:
                                    Тест на минимальную рекомендуемую концентрацию (MRC) дезинфицирующего средства должен
                     ПРИМЕЧАНИЕ: проводить в соответствии с инструкцией производителя ДВУ для каждого цикла дезинфекции.
                                    и в соответствии с вашими методами инфекционного контроля.
     7. Как только таймер обратного отсчета завершится (или будет пропущен), на дисплее появится:
     8. Выполните тест MRC. После подтверждения прохождения MRC на дисплее появится:
                     ПРИМЕЧАНИЕ. Полный цикл WILD занимает примерно 20 минут.
     9. После завершения цикла WILD система предложит пользователю заменить бутыль HLD – см.
        Замените бутыль HLD».
    10. Водопроводы, камера обеззараживания и фильтр для воды продезинфицированы на высоком уровне, устройство
        готов к использованию. На дисплее появится:
    M0068_H 32
     ASTRA TEE® Руководство по эксплуатации
    3. Замена воздушного фильтра
    Это устройство оснащено системой фильтрации воздуха, которая включает в себя вентилятор и запатентованный воздушный фильтр HLD для снижения паров.
    Пары HLD фильтруются и вентилируются в нижней правой части устройства.
    Когда менять воздушный фильтр:
    Каждые (6) шесть месяцев независимо от использования. За 14 дней до 6-месячного лимита система предложит пользователю
    поменяй фильтр. Дисплей будет мигать между:
                                                               а также
    Нажатие МЕНЮ в это время запустит процесс замены водяного фильтра — см. «Как заменить воздушный фильтр».
    раздел.
    По истечении шестимесячного периода система заставит оператора заменить фильтр для воды,
    отображение чередующихся сообщений:
                                                               а также
    Нажатие ENTER в этот момент запустит процесс замены водяного фильтра – см.  «Как заменить воздушный фильтр».
    раздел.
    Как заменить воздушный фильтр:
       1. Чтобы начать замену воздушного фильтра, нажмите кнопку МЕНЮ на главном экране и с помощью левой и правой
          стрелки на клавиатуре прокручивают пункты меню, пока не отобразится:
    M0068_H 33
     ASTRA TEE® Руководство по эксплуатации
     2. Нажмите ВВОД. Дисплей предложит пользователю:
     3. Отсканируйте штрих-код идентификатора оператора. Дисплей предложит пользователю:
     4. Отсканируйте штрих-код нового фильтра, и на дисплее появится:
     5. Откройте дверцу шкафа, а затем откройте дверцу доступа к фильтру, ослабив два невыпадающих винта – см. пункт 5 в
        Рисунок 3.
     6. Снимите старый воздушный фильтр, осторожно потянув за выступы, расположенные на раме фильтра. Утилизировать в неопасных
        мусоросборник.
     7. Поместите новый воздушный фильтр в нижний шкаф так, чтобы стрелки воздушного потока указывали вправо.
     8. Закройте дверцу доступа к фильтру и затяните два невыпадающих винта, затем закройте дверцу шкафа.
     9. Нажмите ENTER, а затем подтвердите поток воздуха от вентилятора на выходе воздушного потока (нижняя правая сторона устройства).
    M0068_H 34
     ASTRA TEE® Руководство по эксплуатации
    РАЗДЕЛ 4: ПОЛЬЗОВАТЕЛЬСКИЕ НАСТРОЙКИ
    А. НАСТРОЙКА ДАТЫ И ВРЕМЕНИ
    Дата и время будут установлены на заводе по центральному стандартному времени. Чтобы установить время, дату и местный часовой пояс, нажмите MENU на
    сенсорная панель. Прокрутите до (Установить дату и время) и нажмите ENTER для выбора. С помощью клавиш со стрелками установите желаемое время/дату.
    и нажмите ENTER для подтверждения выбора. Нажмите МЕНЮ, чтобы вернуться в режим ожидания.
                                     Внутренние часы не учитывают переход на летнее время и должны
                                     с поправкой на эти временные изменения.
                       ПРИМЕЧАНИЕ:
                                     Время, отображаемое в подсказке о простое системы, следует регулярно проверять, чтобы
                                     поддерживать точное отслеживание соответствия.
    B. ИЗМЕНЕНИЕ ТИПА ДЕЗИНФИЦИРУЮЩЕГО СРЕДСТВА ВЫСОКОГО УРОВНЯ
                                     Настройка HLD по умолчанию для ASTRA TEE предназначена для Metricide OPA или Cidex OPA. В
                                     Чтобы перейти на Resert HLD, НЕОБХОДИМО подтвердить, что производитель вашего зонда
                       ПРИМЕЧАНИЕ: компания Resert одобрена для использования с вашими датчиками. СИВКО Медикал
                                     Solutions не несет ответственности за любые повреждения, которые могут возникнуть в результате использования зонда.
                                     дезинфицировать с использованием неутвержденного дезинфицирующего средства.
    Как изменить тип HLD:
      1. Нажмите кнопку MENU на клавиатуре и выберите (Изменить тип HLD). На дисплее появится:
      2. Нажмите ENTER, чтобы изменить тип HLD.
      3. Дисплей позволит вам выбрать дезинфицирующее средство, которое вы хотите выбрать. Чтобы просмотреть все потенциальные HLD
         типы, нажмите стрелку влево или вправо на клавиатуре.  Нажмите ENTER, чтобы выбрать нужный тип HLD.
      Системный интерфейс Номенклатура HLD Название Торговая марка Регион
               Тип HLD OPA Metricide™ OPA США
               Тип HLD OPA Cidex® OPA США, Канада
              Тип HLD Resert Revital-Ox® Resert® HLD США
          HLD Type Canada Resert Revital-Ox® Resert® HLD-Chemosterilant Canada
    M0068_H 35
     ASTRA TEE® Руководство по эксплуатации
     4. На дисплее появится:
     5. Чтобы выбрать тип HLD, нажмите YES или NO с помощью соответствующих стрелок.
     6. Устройство предложит пользователю установить новую бутыль HLD — см. Раздел 3, «Как заменить бутыль HLD».
     7. При изменении типа HLD автоматически запускаются подсказки цикла WILD – см. Раздел 2, «Линия подачи воды».
        Дезинфекция (дикий цикл)».
    M0068_H 36
     ASTRA TEE® Руководство по эксплуатации
    РАЗДЕЛ 5: ОБСЛУЖИВАНИЕ И ГАРАНТИЯ
    А. ГАРАНТИЙНАЯ ИНФОРМАЦИЯ
    Пользователь должен заполнить условия гарантии онлайн по адресу http://lp.civco.com/hldwarranty/.
    CIVCO Medical Solutions гарантирует, что ASTRA TEE не будет иметь дефектов материалов и изготовления при нормальных условиях эксплуатации.
    использования в течение одного года с даты отгрузки. Эта гарантия не распространяется на фильтры или техническое обслуживание.
    изделия, если не установлено, что неисправность вызвана дефектами материала или изготовления.
    Если система работает неправильно, свяжитесь с CIVCO Medical Solutions, и мы отремонтируем или заменим устройство в нашем сервисном центре.
    возможность в течение гарантийного срока.
    CIVCO Medical Solutions не несет ответственности за косвенный ущерб любого рода в результате использования или неправильного использования.
    системы покупателем, сотрудниками покупателя или любыми другими лицами.
    НАСТОЯЩАЯ ГАРАНТИЯ ЯВНО ЗАМЕНЯЕТ ВСЕ ДРУГИЕ ГАРАНТИИ, ГАРАНТИИ, ОБЯЗАТЕЛЬСТВА ИЛИ ДРУГИЕ
    ОБЯЗАТЕЛЬСТВА, ЯВНЫЕ ИЛИ ПОДРАЗУМЕВАЕМЫЕ, И НЕТ ГАРАНТИЙ, ВЫХОДЯЩИХ ЗА ПРЕДЕЛЫ
    ОПИСАНИЕ НА ЛИЦЕ. ГАРАНТИИ КОММЕРЧЕСКОЙ ПРИГОДНОСТИ И ПРИГОДНОСТИ ДЛЯ КОНКРЕТНОГО
    ЦЕЛИ, ВЫТЕКАЮЩИЕ ИЗ ПРОЦЕССА РАБОТЫ ИЛИ ИСПОЛЬЗОВАНИЯ, СПЕЦИАЛЬНО ИСКЛЮЧАЮТСЯ.
    Настоящая гарантия не распространяется на следующее:
    Условия и повреждения, возникшие в результате любого из следующего:
     l Неправильная установка, доставка в пределах объекта или техническое обслуживание.
     l Любой ремонт, модификация, изменение или регулировка, не разрешенные производителем.
     l Неправильное использование, злоупотребление, несчастные случаи или неразумное использование.
     l Неправильный электрический ток, напряжение или источник питания.
     l Несоблюдение надлежащих процедур использования, изложенных в данном руководстве.
     l Косвенные или случайные убытки, понесенные каким-либо лицом в результате любого нарушения данной гарантии.
    В некоторых штатах не допускается исключение или ограничение косвенных или случайных убытков, поэтому приведенное выше исключение
    может не применяться.
    B. ТЕХНИЧЕСКАЯ ПОДДЕРЖКА / ОБСЛУЖИВАНИЕ
    Контакт:
    CIVCO Medical Solutions, 102 First Street South, Kalona, ​​IA 52247
    Телефон: (800) 445-6741
    Техническая поддержка ASTRA: [email protected]
    WWW.CIVCO.COM
    M0068_H 37
     ASTRA TEE® Руководство по эксплуатации
    ПРИЛОЖЕНИЕ A: РУКОВОДСТВО ПО УСТРАНЕНИЮ НЕИСПРАВНОСТЕЙ
       Возможное состояние Возможная причина Меры по устранению
                              Не подключено Проверьте, подключено ли устройство к розетке GFI.
                              Выключатель питания выключен Убедитесь, что выключатель питания включен.
                                                                      Убедитесь, что прилагаемый шнур питания надежно закреплен
                              Шнур питания ослаблен или отсоединен
     Устройство не поворачивается в устройстве и настенной розетке.
     горит/нет дисплея Настенная розетка разряжена Проверьте питание на настенной розетке.
                              Сработал GFCI Сброс GFCI.
                                                                      Проверьте предохранители и замените их новым, если
                              Перегорел предохранитель
                                                                      необходимый.
     На дисплее отображается «Вставить
                              Неправильное размещение шнура датчика или
     Probe' при наличии Проверьте правильность размещения шнура датчика.
                              неисправность датчика троса
     зонд на месте
     Цикл не работает
                                                                      Связаться с CIVCO Medical Solutions
     за закрытой дверью Внутренняя проблема с устройством
                                                                      представитель.
     быстрый
     Устройство не запускается
                                                                      Связаться с CIVCO Medical Solutions
     когда кнопка ENTER является внутренней проблемой устройства
                                                                      представитель.
     прессованный
     Сканер не включается Обратитесь в CIVCO Medical Solutions
                              Внутренняя проблема с устройством
     вкл/выкл представитель.
                                                                      l Выключите воду.
                              l Утечка в линии подачи воды
     Утечка воды вокруг l Проверьте быстроразъемное отсоединение сбоку устройства
                              l Отсоединенная или сломанная сливная линия
     устройство правильно установлено.
                              l Внутренний сбой сантехники
                                                                      l Свяжитесь с CIVCO Medical Solutions.
    M0068_H 38
     ASTRA TEE® Руководство по эксплуатации
    ПРИЛОЖЕНИЕ B: КОДЫ СИСТЕМНЫХ ОШИБОК ASTRA®
    Коды ошибок отображаются каждый раз, когда система обнаруживает проблему, которая может привести к неправильной работе датчиков.
    продезинфицировано.
    Ошибка
            Код ошибки Описание Возможная причина Меры по устранению
     Код
                                     HLD Bottle может быть не в порядке Выключите машину, отсоедините и снова подсоедините
      01 подключен. бутылка ХЛД.
             HLD не дошел
       или Если бутылка заполнена не более чем на 3/4, замените
             уровень заполнения.
      02 HLD Уровень в бутыли может быть низким. бутылка со ссылкой на «Заменить бутылку HLD»
                                                                       Вариант меню.
                                     Линия подачи воды может быть повреждена. Выключите машину, отсоедините и снова подключите.
                                     отключен или выключен. линия воды.
             Промывочная вода не поступила. Возможно, повреждена линия подачи воды. Выключите машину, убедитесь, что фитинг не треснул.
      03
             достигнут уровень заполнения. Фильтр для воды может быть выключен. Выключите машину, отсоедините и снова подключите.
                                     отключен.  вода.
                                     Давление воды может быть низким. Убедитесь, что давление воды находится в пределах 30-50 фунтов на квадратный дюйм.
                                                                       Если камера пуста, нажмите Enter, чтобы очистить
                                     Жидкость обнаружена в
             Непредвиденная жидкость в ошибке и повторите цикл.
      20 дезинфекционная камера, когда она
             дезинфекционная камера. Если камера заполнена, выключите машину, отсоедините
                                     должно быть пустым.
                                                                       и снова подсоедините дренажную линию.
             Датчики уровня были
      21 активируется при том же нечастом использовании. Нажмите Enter, чтобы сбросить ошибку и снова запустить цикл.
             время во время заполнения.
                                                                       Если бутылка удалена, замените ту же бутылку
                                                                       обратно в систему.
             Бутыль HLD удалена Бутыль HLD не должна быть Если бутыль не удалена, сбросьте ошибку. Когда
      22 неожиданно во время извлечения, если только вы не помещаете бутыль HLD обратно в машину, удерживайте
             цикл дезинфекции. замена бутылки. бутылка против детектора бутылки с одним
                                                                       руку и крепко соедините другой рукой с
                                                                       избежать ошибки 22.
                                                                       Нажмите Enter, чтобы сбросить ошибку и снова запустить цикл.
                                     Зонд был вставлен или
             Зонд вставлен. Если в устройстве ASTRA TEE возникает ошибка, протрите
      28 микропереключатель активирован до
             неуместно. датчики визуального кабеля сухой тканью, чтобы
                                     ID сканирующего зонда.
                                                                       удалите пыль или мусор.
                                     Зонд был удален после зонда
             Удаленный зонд ID был отсканирован, вставлен и
      29Нажмите Enter, чтобы сбросить ошибку и снова запустить цикл.
             неуместно. дверь закрылась до того, как цикл был
                                     полный.
             Дезинфекционная камера Дверь остается открытой более 2
      30 Дверь оставалась открытой слишком долго во время заполнения HLD Нажмите Enter, чтобы сбросить ошибку и снова запустить цикл.
             длинная. камеры.
             Результат MRC (прошел/не прошел) Результат MRC не был введен
      31 Нажмите Enter, чтобы сбросить ошибку и снова запустить цикл.
             не введено. во время выдержки HLD.
                                     Основная программа временно Нажмите Enter, чтобы сбросить ошибку и попробовать загрузить
      90 Ошибка USB
                                     "занятый". файл журнала снова.
        Если вы столкнулись с другими кодами ошибок или приведенные выше решения по устранению неполадок не сработали, свяжитесь с нами.
                                                  Медицинские решения CIVCO.
                                                 Электронная почта: [email protected]
                                         Телефон: (800) 445-6741 или (319) 248-6757
    M0068_H 39
     ASTRA TEE® Руководство по эксплуатации
    ПРИЛОЖЕНИЕ C: ТРЕБОВАНИЯ И СПЕЦИФИКАЦИИ НА ПЛОЩАДКЕ
    Фактический размер:
        Ширина: 12,0 дюймов (30,5 см)
        Глубина: 14,0 дюймов (35,6 см)
        Рост: 65,0 дюймов (165 см)
        Вес: 73 фунта.  (33,1 кг)
    Требуемые минимальные зазоры:
        Спереди: 12,0 дюймов (30,5 см)
        Слева: 12,0 дюймов (30,5 см)
        Справа: 12,0 дюймов (30,5 см)
        Верх: 4,0 дюйма (10,2 см)
    Электрические требования:
    l Обслуживание: 115 В переменного тока (±10%), 60 Гц, 15 А. Требуется розетка GFCI больничного класса в пределах 8 футов (2,4 м)
    l Предохранитель: 2,0 А Slo Blo, 250 В, 5 мм X 20 мм
    l Установка категории II
    l Номинальные характеристики устройства: 115 В переменного тока (± 10%), 60 Гц, 2,0 А
    Требования к водоснабжению:
    l Требуется постоянное подключение к холодной воде в пределах 8 футов (2,4 м).
    l Давление воды на входе: 30–85 фунтов на кв. дюйм (207–586 кПа)
    l Рекомендуемый минимальный расход: 1 гал/мин (3,8 л/мин) при 30 фунт/кв. дюйм (207 кПа)
    l Температура: подача холодной воды 50–80°F (10–27°C)
    Требования к дренажу:
    l Требуется дренажное соединение с использованием прилагаемой трубки; устройство может сливаться непосредственно в существующую раковину,
         стояк для слива посудомоечной машины или постоянно подключенный к существующему сливу сантехники.
    l Ответственный орган должен предоставить средства для защиты от обратного сифонирования в соответствии с IEC 61770 и
         обеспечить соблюдение национальных и местных правил.
    Требования к окружающей среде:
    l Только для использования в помещении
    l Высота до 6560 футов (2000 м)
    л Рабочая температура: 65 - 80 ° F (18 - 27 ° C)
    l степень загрязнения окружающей среды 2
    л Влажность в помещении 20–80 % относительной влажности без конденсации
    l При утилизации данного оборудования и принадлежностей соблюдайте все применимые национальные, государственные и местные
         методические рекомендации.
    l Вентиляция должна соответствовать местным/больничным стандартам для работы с дезинфицирующими средствами высокого уровня.
    Рекомендации по долгосрочному хранению:
    l Среда в помещении (защищена от внешних элементов, т.е. дождя)
    l Температурное воздействие выше 32°F (0°C) до менее 120°F (48,9°С)
    l Воздействие влажности не должно превышать 80%
    M0068_H 40
     ASTRA TEE® Руководство по эксплуатации
    ПРИЛОЖЕНИЕ D: УТВЕРЖДЕННЫЕ ДАТЧИКИ
    Посетите веб-сайт WWW. CIVCO.COM, чтобы просмотреть список совместимых и одобренных датчиков. Если вашего датчика нет в списке, свяжитесь с
    Медицинские решения CIVCO.
    Контакты:
    Техническая поддержка ASTRA: [email protected]
    Служба поддержки клиентов: [email protected]
    Бесплатный телефон: (800) 445-6741 / телефон: (319) 248-6757
                                     Пользователь несет ответственность за подтверждение того, что рассматриваемый зонд одобрен
                    ВНИМАНИЕ: производитель зонда для использования с ДВУ выбирается из списка в РАЗДЕЛЕ 2 настоящего документа.
                                     руководство, прежде чем использовать его с HLD в ASTRA TEE.
                                     Не используйте систему с ультразвуковым датчиком, который не был одобрен. Любой
                                     попытаться использовать зонды в системе, которые больше, чем требования
                    ОСТОРОЖНОСТЬ:
                                     ниже могут повредить датчики или систему. Перед использованием зонда, не указанного в списке
                                     выше, проконсультируйтесь с CIVCO Medical Solutions.
                                                          Максимальная длина зонда 42 дюйма (106,6 см)
                                                          Максимальный диаметр зонда 1 дюйм (2,5 см)
                        ПРИМЕЧАНИЕ. Система ASTRA TEE предназначена для дезинфекции до 1 метра (390,3 дюйма или 99,8 см)
                                     зонда.
    M0068_H 41
     ASTRA TEE® Руководство по эксплуатации
    ПРИЛОЖЕНИЕ E: Информация о соответствии электромагнитной совместимости
    Устройство было протестировано и признано соответствующим стандартам или уровням испытаний, указанным в Таблице 1.
    ниже без каких-либо отклонений от отмеченных тестовых уровней.
    В результате испытаний на электромагнитную совместимость не было выявлено никаких ошибок. Тем не менее, следует обратить внимание на ЭМ.
    среда, в которой работает изделие. Портативное радиочастотное коммуникационное оборудование (включая периферийные устройства, такие как
    антенные кабели и внешние антенны) следует использовать не ближе 30 см (12 дюймов) к любой части ASTRA.
    устройства, включая кабели, указанные изготовителем. Ухудшение характеристик этого оборудования может
    результат.
    См. AAMI TIR 28 для руководства по управлению электромагнитной средой и управлению медицинскими устройствами для
    Электромагнитная совместимость, включая оценку электромагнитной среды, расследование и отчетность по электромагнитным помехам.
    ТАБЛИЦА 1:
                          Уровни испытаний феномена
     Излучаемые помехи CISPR 11, класс A
     Кондуктивное излучение CISPR 11, класс A
                                                              ±8 кВ Контакт
     Электростатический разряд (ESD)
                                                              ±2 кВ, ±4 кВ, ±15 кВ воздух
                                                              3 В/м
     Защищенность от излучения (включая поля сближения) от 80 МГц до 2,7 ГГц
                                                              80% AM на частоте 1 кГц
                                                              ±2 кВ
     Электрические быстрые переходные процессы/всплески
                                                              Частота повторения 100 кГц
     Импульс ±0,5 кВ, ±1 кВ
                                                              3В
                                                              0,15 МГц - 80 МГц
     Кондуктивный иммунитет 6 В в диапазонах ISM между
                                                              0,15 МГц и 80 МГц
                                                              80% AM на частоте 1 кГц
                                                              30 А/м
     Магнитный иммунитет
                                                              50 Гц или 60 Гц
                                                              0% Ut: 0,5 цикла
                                                              При 0°, 45°, 90°, 135°, 180°, 225°, 270°, 315°
     Падение напряжения 0% Ut: 1 цикл
                                                              70% Ut: 25/30 циклов
                                                              Одна фаза при 0°
     Прерывания напряжения 0% Ut: 250/300 циклов
    M0068_H 42

    Что такое холодное охлаждение?

    Что такое холодное охлаждение?

    Холодильная камера Тип холодильной камеры или изолированного помещения, предназначенный для поддержания искусственно созданной температуры или диапазона температур. Холодильные камеры используются для хранения чувствительных к температуре скоропортящихся продуктов, таких как продукты питания и фармацевтические продукты, такие как вакцины.

    В чем разница между холодильным хранением и охлаждением?

    Холодильное хранение пищевых продуктов | Основное различие между бытовым холодильником и коммерческим холодильным агрегатом большой емкости заключается в мощности и точности, которые они предлагают. Хранение продуктов питания является серьезной проблемой при обеспечении безопасности пищевых продуктов. Пища, хранящаяся неправильно, может испортиться или стать зараженной, что может привести к заболеванию людей.

    Какой хладагент используется в холодильных камерах?

    Рабочей жидкостью, используемой в холодильных камерах для охлаждения низкотемпературных камер и отвода тепла в высокотемпературные среды, является хладагент. До сих пор в холодильных камерах использовался хладагент Гидрохлорфторуглероды (ГХФУ), то есть R-22

    Что такое холодильные камеры в ОВКВ?

    Целью конструкции холодильного склада является поддержание баланса температуры и влажности, соответствующего качеству продукта. Таким образом, продукты с риском порчи могут сохраняться в течение длительного времени. Загрузка продукта обычно составляет 55-75% от нагрузки по охлаждению.

    Что такое холодильное хранение?

    Как правило, холодильные камеры охлаждаются рефрижератором, используя жидкость с низкой температурой газификации в качестве хладагента, заставляя ее испаряться в условиях низкого давления и механического контроля и поглощая тепло в холодильной камере, наконец, для достижения цели охлаждения.

    Какие бывают виды холодильного оборудования?

    Холодильное хранение пищевых продуктов | Основное различие между бытовым холодильником и коммерческим холодильным агрегатом большой емкости составляет мощность и точность, которые они предлагают. Хранение продуктов питания является серьезной проблемой при обеспечении безопасности пищевых продуктов. Пища, хранящаяся неправильно, может испортиться или стать зараженной, что может привести к заболеванию людей.

    Примеры холодного хранения?

    Какие существуют типы холодильных систем?

    • Компрессионно-механические холодильные системы. Наиболее широко используемый метод цикла охлаждения – механическое сжатие.
    • Абсорбционное охлаждение.
    • Испарительное охлаждение.
    • Термоэлектрическое охлаждение.

    15 мая 2018 г.

    Что такое холодильная камера в холодильной системе?

    Холодильные системы для холодильных камер доступны, например, в виде защелкивающихся устройств . Такое устройство объединяет компрессор и регистры (испаритель и конденсатор) в одном корпусе. В основном используется для холодильных камер объемом менее 30 м3 и только с одной температурной зоной.

    Что такое холодильное хранилище?

    Холодильный склад или холодильная камера – это большое холодильное помещение или здание, предназначенное для хранения товаров в условиях ниже температуры наружного воздуха. Продукты, нуждающиеся в охлаждении, включают фрукты, овощи, морепродукты и мясо. Холодильные склады часто располагаются вблизи отгрузочных портов, используемых для импорта/экспорта продукции.

    Чем отличается холодильное хранение?

    Единственная разница между холодным и сухим хранением заключается в том, что холодильное хранение — это холодное. Есть много предприятий, которые работают со скоропортящимися или чувствительными к температуре продуктами. Холодильные склады дают им место для безопасного хранения этих продуктов.

    Какие существуют два типа холодильных камер?

    Помня об этом, мы составили удобное руководство, которое поможет вам познакомиться с различными типами предлагаемых холодильных камер.

    • Рефрижераторные контейнеры.
    • Аппараты шоковой заморозки и охладители.
    • Мегахолодильники и холодильные камеры.
    • Холодильные камеры фармацевтического класса.
    • Специалист по холодильным камерам.

    23 мая 2019 г.

    Какой хладагент обычно используется в холодильных камерах в Индии?

    Для больших холодильных хранилищ предпочтительным хладагентом стал Nh4, поскольку он обеспечивает наибольшую чистую холодопроизводительность (британских тепловых единиц/фунт) и часто имеет самую низкую тормозную мощность на тонну охлаждения (BHP/TR) среди всех промышленных хладагентов.

    Какая жидкость обычно используется в качестве дешевого хладагента в холодильных камерах?

    Аммиак (Nh4) является естественным выбором хладагента, используемого в крупных отраслях холодовой цепи.

    Что такое холодильное хранение HVAC?

    Целью конструкции холодильного склада является поддержание баланса температуры и влажности, соответствующего качеству продукта. Таким образом, продукты с риском порчи могут сохраняться в течение длительного времени. Загрузка продукта обычно составляет 55-75% от нагрузки по охлаждению.

    Какова функция холодильного хранения?

    Холодильный склад является наиболее эффективным местом для хранения скоропортящихся продуктов, особенно фруктов и овощей, между производством и реализацией. Он используется для сохранения таких товаров в свежем состоянии путем контроля различных газов, поддержания надлежащей температуры и влажности в системе хранения

    Что такое хранение в холодильной камере?

    Холодильное хранение пищевых продуктов | Основное различие между бытовым холодильником и коммерческим холодильным агрегатом большой емкости составляет мощность и точность, которые они предлагают. Хранение продуктов питания является серьезной проблемой при обеспечении безопасности пищевых продуктов. Пища, хранящаяся неправильно, может испортиться или стать зараженной, что может привести к заболеванию людей.

    Что такое пример холодного хранения?

    Холодильная камера — это холодильная камера для хранения пищевых продуктов, предотвращающая порчу скоропортящихся продуктов. Основное назначение холодильного склада — охлаждение свежих, предварительно охлажденных и замороженных продуктов.

    Что такое холодное хранение и как оно работает?

    Холодильное хранение пищевых продуктов | Основное различие между бытовым холодильником и коммерческим холодильным агрегатом большой емкости заключается в мощности и точности, которые они предлагают. Хранение продуктов питания является серьезной проблемой при обеспечении безопасности пищевых продуктов. Пища, хранящаяся неправильно, может испортиться или стать зараженной, что может привести к заболеванию людей.

    Что такое холодильное хранение?

    Холодное хранилище — это способ хранения токенов криптовалюты в автономном режиме. Используя холодное хранилище, криптовалютные инвесторы стремятся предотвратить доступ хакеров к своим активам традиционными способами.

    Какие существуют четыре типа хладагентов?

    Типы хладагентов

    • Хлорфторуглероды (ХФУ), включая R12. Известно, что это способствует парниковому эффекту.
    • Гидрохлорфторуглероды (ГХФУ), включая R22.
    • Гидрофторуглероды (ГФУ), включая R410A и R134.

    07.06.2016

    Какие бывают 4 типа холодильных компрессоров?

    В холодильном оборудовании и оборудовании для кондиционирования воздуха используются различные типы компрессоров, а именно: поршневые, роторные, винтовые, центробежные и спиральные.

    Какие 2 типа хладагента используются в нашем холодильнике?

    Как правило, он состоит из двух гидрофторуглеродных хладагентов, дифторметана и пентафторэтана. R-410A считается хладагентом, не разрушающим озоновый слой.

    Какие продукты хранятся в холодильнике?

    Холодильный склад или холодильная камера – это большое холодильное помещение или здание, предназначенное для хранения товаров в условиях ниже температуры наружного воздуха. Продукты, нуждающиеся в охлаждении, включают фрукты, овощи, морепродукты и мясо. Холодильные склады часто располагаются вблизи отгрузочных портов, используемых для импорта/экспорта продукции.

    Пример холодильной платформы?

    Холодильный склад используется для хранения фруктов, овощей, переработанного мяса, молочных продуктов, специй, сухофруктов, пальмового сахара, бобовых, замороженных продуктов, химикатов и фармацевтических продуктов. Продление и сохранение срока годности продуктов питания без ущерба для их питательной ценности.

    Какие существуют 2 типа холодильных камер?

    Общедоступные облачные службы, ориентированные на холодное хранилище, включают Amazon Glacier, Google Cloud Nearline и уровень архива Microsoft Azure Blob Storage.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
