Камерная печь электрическая – Использование печей камерного типа в разных отраслях

Содержание

Использование печей камерного типа в разных отраслях

Камерная печь – это агрегат, функционал которого выглядит наиболее широким образом. К числу функций подобных камер, относятся самые разные виды обработок, начиная из нагрева, заканчивая прокалкой. Стоит отметить, что камерные печи одинаково хорошо демонстрируют себя во всех направлениях, выдавая стабильно высокие показатели характеристик в любой из областей.

Навигация:

  1. Виды печей камерного типа
  2. Печь камерная электрическая
  3. Камерные газовые печи
  4. Камерная вакуумная печь
  5. Камерная печь сопротивления

Камерная печь зачастую выступает в роли нагревательной, или же даже термической печи, работающей по неким периодам. Одной из неотъемлемых частей является рабочее пространство, благодаря которому удается равномерно распределять нужные показатели температурного поля. Камерные печи, лучше всего себя демонстрируют в камерном режиме, так как именно в таких условиях удается добиваться наиболее высоких показателей производительности.

Что касается показателей температуры в камерной печи, то она периодически меняется и происходит это вследствие постоянного движения технологического процесса нагрева, при помощи неподвижных деталей. Не стоит также упускать тот момент, что камерные печи привычно делятся еще не категории по принципу работы, которые могут очень сильно отличаться друг от друга.

Камерные печи, по принципу работы делятся на две категории:

  • Электрическая камерная печь
  • Топливная камерная печь

Что касается наиболее практичного и удобного варианта, то несомненно это камерные печи с выдвижным подом. Данная вариация камера позволяет значительно упростить процесс загрузки и разгрузки материала, из-за чего многие предпочитают покупку именно такой печи.

Просмотрев все вышеперечисленные преимущества, не трудно прийти к выводу, что камерные печи – это действительно хороший вариант для стабильной и практичной работы. Мало того, подобные камеры выдают весьма неплохие показатели производительности, сравниться с которыми может далеко не каждый агрегат.

Виды печей камерного типа

Печи камерного типа – это категория вакуумного оборудования, которая может похвастаться довольно широким ассортиментом продукции. Но стоит сразу отметить, что зачастую подобные камеры предназначаются для выполнения какой-то единой задачи.

Всего существует несколько разновидностей печей камерного типа, а именно:

  • Камера отпуска
  • Камера нагрева
  • Камера отжига
  • Камера закалки
  • Камера прокалки

Это лишь часть видов камерных печей, которые чаще всего используются, на разного рода предприятиях. Столь немалый ассортимент камерных печей, позволяет пользователю, как следует подумать, чтобы в итоге определиться и взять себе тот агрегат, который нужен именно ему.

Если говорить о самых простых видах камерных печей, то несомненно – это камера нагрева. Подобные камеры являются наиболее практичными и простыми в плане конструкции. Что касается самых дорогих и сложных в плане конструкции печей, то несомненно это камерные печи прокалки.

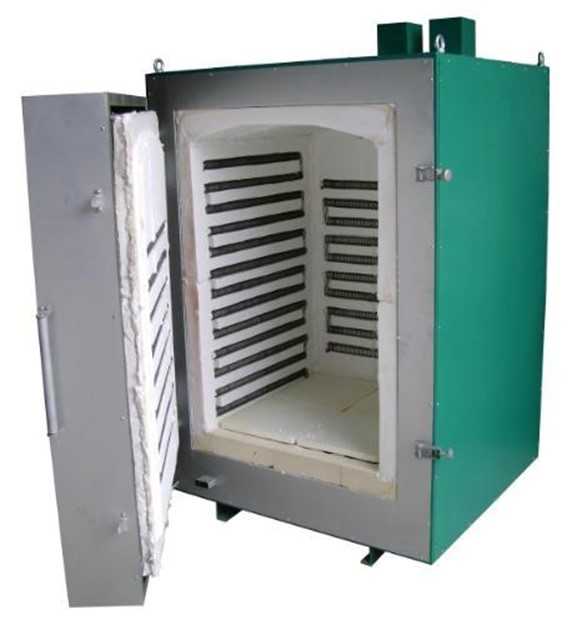

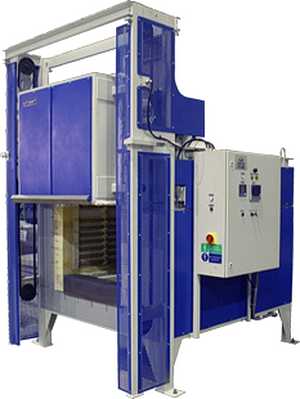

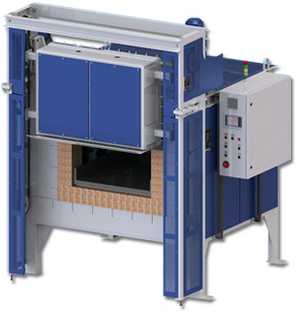

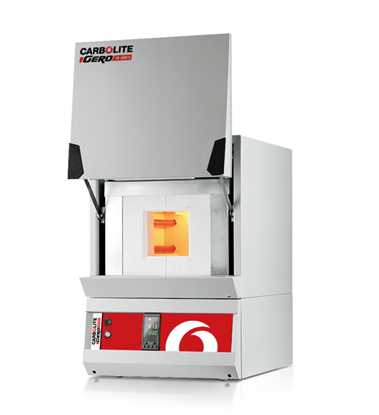

Печь камерная электрическая

Электрическая печь камерного типа – это еще одна известная категория камерных печей, которая широко распространена на различных предприятиях. Работа подобных камер заключается в искусственной циркуляции атмосферы внутри печи. Главное, чтобы этот процесс происходил равномерно и очень плавно, так как в ином случае могут возникнуть определенные неприятности. Теплоизлучение – это то, что выделяется в процессе проведения данного процесса. Если же говорить проще, то – это главный элемент, при помощи которого происходит процесс нагрева.

Стандартный диапазон работы электрических печей – 700 градусов, чего зачастую предостаточно для решения даже самых трудоемких задач. Но при желании, можно выбрать установки, температура которых может достигать и 1000 градусов. Чаще всего такая надобность может возникать и предпринимателей, у которых главная цель – увеличение масштабов производства.

Камерные газовые печи

Что касается данной категории камерных печей, то здесь дела обстоят немного иначе. Главный элемент подобных печей – газовый клапан, который производит контроль всех внутренних процессов, и позволяет проводить их в условиях максимальной безопасности. Также данный клапан служит в роли уплотнения, которое позволяет не выпускать давление за пределы самого устройства, что собственно, и позволяет стабильно выдавать высокие показатели производительности.

Самый частый процесс, который производится в подобных печах – это обработка металла. Данный процесс требует наличия тяжелой и крепкой конструкции, которая могла бы без проблем справляться с подобными процессами. Благо, камерные газовые печи оснащены всем тем, что только нужно для проведения подобных процессов.

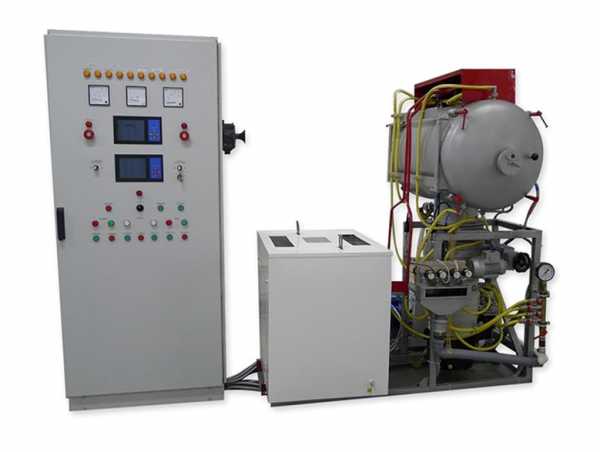

Камерная вакуумная печь

Камерная вакуумная печь – это один из самых оптимальных вариантов, применение которому можно найти в любой отрасли. Показатели подобного оборудования находятся на высоком уровне, что собственно и позволяет работать, принося максимум пользы в любом из направлений.

Еще одна положительная черта вакуумных печей – это стабильность во время работы. Именно этот аспект позволяет добиваться успехов в определенных задачах, с которыми камерные печи справляются быстро и качественно.

Камерная печь сопротивления

Камерная печь сопротивления – устройство, главный элемент которого – это устройство, для создания сопротивления внутри системы. Сам процесс сопротивления – это обязательный элемент, без которого система попросту не сможет в полной мере функционировать. Создается это сопротивление путем контакта двух активных роторов, которые создают данный эффект, который собственно и позволяет повышать показатели производительности.

Эффект сопротивления внутри печи, позволяет производить большинство процессов значительно быстрее и качественнее. Именно это и стало причиной столь быстрого распространения камерных печей с технологией сопротивления.

Сейчас мы рассмотрим несколько отраслей, где камерные печи сопротивления успели уже стать неотъемлемым элементом:

  • Машиностроение
  • Ракетостроение
  • Металлургия
  • Серийное производство изделий

Камерные печи для термообработки металла

Камерные печи зачастую используются лишь в одной из отраслей, где могут демонстрировать одинаково высокие показатели производительности. Камерные печи термообработки металла, предназначены для обработки разных металлов, которые могут иметь самые разные сплавы.

Сейчас мы рассмотрим несколько металлов, с которыми подобные печи взаимодействуют чаще всего:

  • Сталь
  • Нержавеющий металл
  • Алюминий
  • Чугун

Это лишь небольшая часть тех металлов, с которыми могут без каких-либо проблем справляться камерные печи.

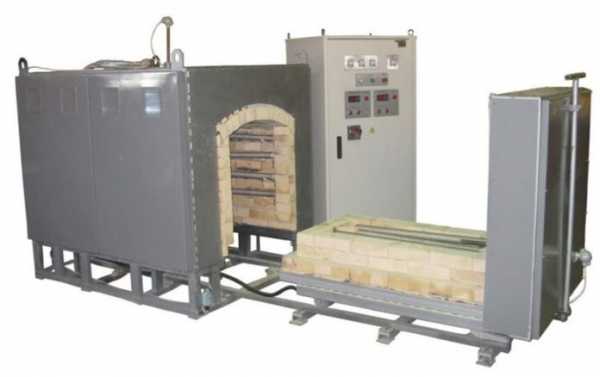

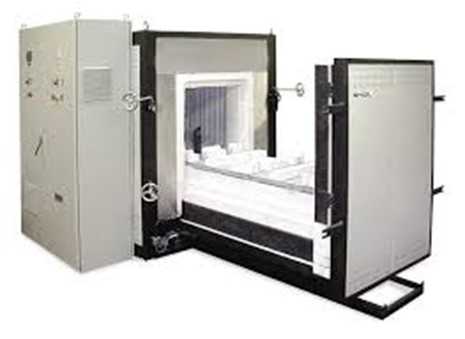

Камерные печи с выкатным подом

Ранее мы уже говорили о том, насколько практичными являются камерные печи с выкатным подом. Как мы уже говорили, главная особенность таких печей – это удобство в плане загрузки и разгрузки материала. Благодаря конструкции данной печи, удалось значительно упростить определенные аспекты, из-за чего камеры и стали значительно удобнее.

Что касается сферы применения подобных камер, то можно без каких-либо сомнений сказать, что они используются в большинстве современных отраслей, где демонстрирую себя исключительно с положительной стороны.

Высокотемпературные камерные печи

Но не стоит забывать и о том, что бывают случаи, когда обычных камер недостаточно для того, чтобы справиться со сложными задачами. В таком случае лучше всего использовать специальные высокотемпературные камеры. Характеристики подобных камер значительно выше, что собственно и позволяет увеличить показатели производительности.

Что касается температуры, которой можно достичь в подобных камерах, то она близка к отметке в 1500 градусов, что на данный момент является весьма неплохим показателем.

vakuumtest.ru

Камерные печи – Камерная электрическая печь – Камерные закалочные печи –Росиндуктор

КАМЕРНЫЕ ПЕЧИ — это оборудование, предназначенное для высокотемпературной термообработки металла, обжига керамики в изолированной камере. Камерные закалочные печи бывают: стационарные, с выкатным подом, электрические, газовые. В разделе вы найдете: назначение, устройство, информацию с производства печей.

Нужна камерная электрическая печь? Компания «РОСИНДУКТОР» предлагает купить широкий модельный ряд печей из наличия и под заказ по хорошей цене.

Содержание

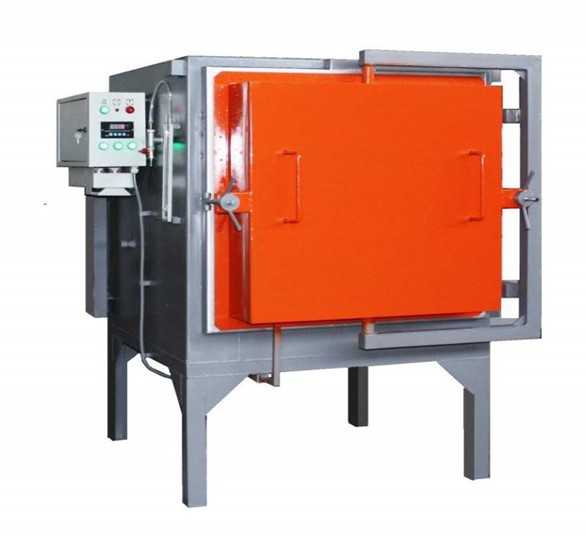

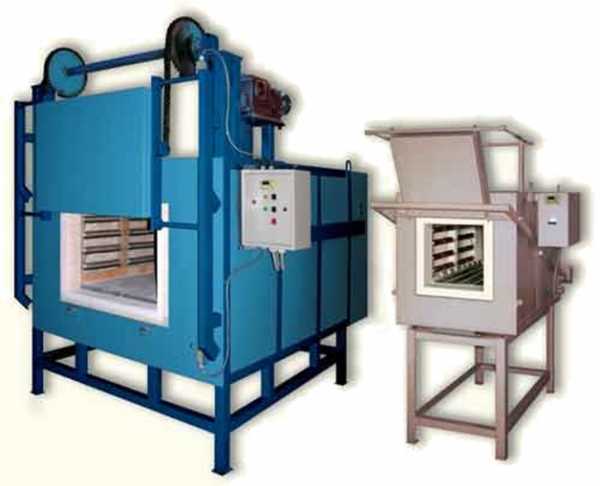

Камерная электрическая печь

Электрические камерные печи обладают высоким КПД, и высокой энергетической эффективностью. В камерных электропечах такого типа обеспечивается максимально равномерное распределение температуры при нагреве заготовок. Современные высокотемпературные камерные электропечи имеют высокотехнологичное оснащение, облегчающее процесс производства. Печь камерного типа предназначена для термической обработки металлов, стеклянных и керамических изделий. Электрическая камерная нагревательная печь поможет нагреть заготовки до необходимой температуры, обжечь и закалить различные детали и изделия. Камерные печи для термообработки металла могут отапливаться жидким топливом или газом, или же быть электрическими.

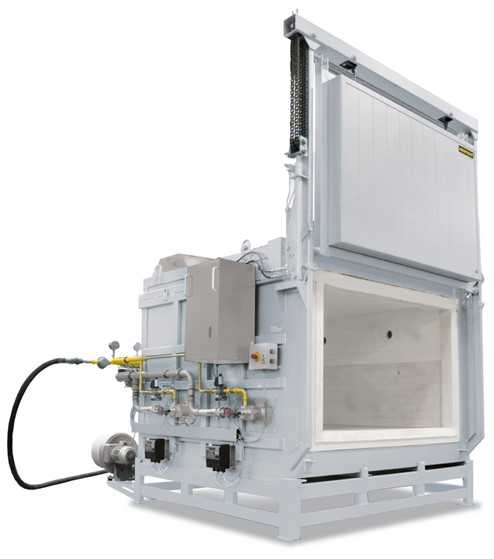

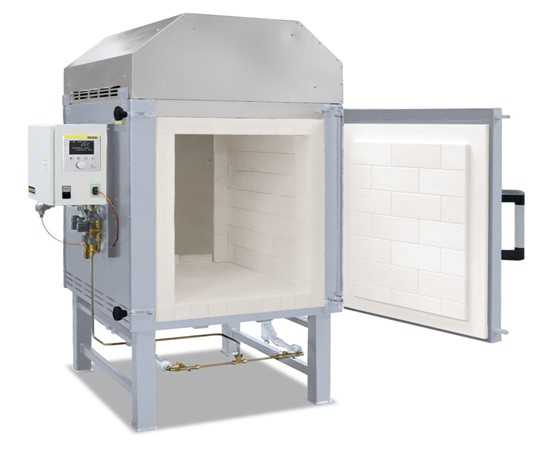

Газовая камерная печь

Камерная печь на газу для нагрева поковок работает от обычной газовой магистрали. Для подачи газа печь оснащена инжекционными горелками. Расположение горелок зависит от назначения печи. Заготовки внутри камеры нагреваются за счет теплового излучения, исходящего от свода и стенок печи. Газовые камерные печи могут иметь выдвижной или неподвижный под.

Камерные печи — назначение

В зависимости от технических особенностей камерные печи могут применяться в разных областях: для изготовления металлических отливок, для обжига керамики, для закалки, нормализации, отпуска и отжига металлов и т.п. Камерные печи используются в разных промышленных отраслях и в качестве лабораторных печей.

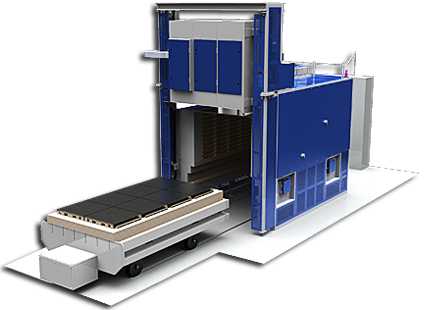

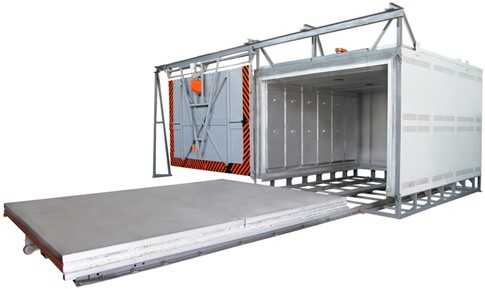

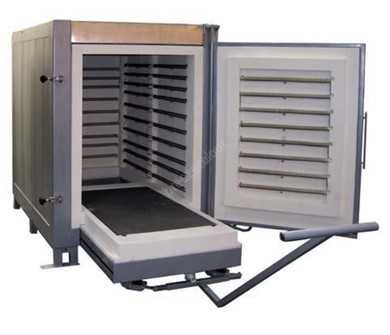

Камерная печь с выкатным подом

Печь камерная с выкатным (выдвижным) подом, отличается удобством загрузки и выгрузки садки. Благодаря такой конструкции оборудования нагрузка происходит вне печи, что положительно сказывается на условиях работы с агрегатом и скорости загрузки-выгрузки. Футеровка пода обеспечивает его прочность, благодаря которой становится возможным долговременное удержание обрабатываемого изделия при рабочей температуре.

Камерная печь для термообработки

Печь термическая камерная применяется для разных видов термической обработки. Нагрев обрабатываемой садки производится с боков и со стороны пода. Во избежание контакта садки с нагревательными элементами пода, они изолированы теплоотражающими плитами. Заданная температура распределяется равномерно по объему всей камеры, что способствует качественной и эффективной термической обработке изделий.

Камерная печь для обжига керамики

Камерные печи для обжига керамических изделий оборудуются конструкциями из достаточно легковесных материалов, благодаря использованию относительно мягкого температурного режима. Применение печей с выкатным подом способно повысить эффективность процесса обжига керамики, благодаря возрастающей скорости перезагрузки печи и снижению энергозатрат.

Производство камерных печей

Производство камерных печей требует привлечения грамотных и опытных специалистов. Наши инженеры сделают чертеж камерной печи нужного назначения и произведут расчет камерной печи. Компания «РОСИНДУКТОР» проконтролирует исполнение заказа в соответствии с вашими требованиями и обеспечит своевременный ремонт камерных печей в соответствии с условиями гарантии. Приобретая камерные печи у нас, вы получите технические паспорта на все оборудование с указанием всех характеристик камерной печи.

Камерные печи — устройство

Камерная термическая печь представляет собой каркас, выполненный из стального профиля, внутри которого располагается рабочая камера с нагревательными элементами и футеровкой. Расположение нагревателей обеспечивает равномерное распределение тепла внутри камеры. Управление температурой в камерных печах осуществляет электронный терморегулятор, оснащенный специальной программой.

Камерные закалочные печи

Камерные закалочные печи можно купить по выгодным ценам, технические специалисты помогут сделать правильный выбор. В закалочных камерных печах производится обработка металлических деталей и изделий посредством высоких температур с целью увеличения их прочности. Закалка изделий производится в печи при температуре до 1250 градусов. Электрические камерные печи для закалки оснащены системой точной настройки теплового режима и обеспечивают равномерный прогрев пространства камеры.

Камерные печи СНОЛ – СНО – Технические характеристики

Камерная печь СНО собирается из каркаса, сваренного из стального профиля. Каркас обшивается листовой сталью. Внутри него слой теплоизоляции, который позволяет избежать теплопотерь и обеспечить непрерывную эксплуатацию. Этот слой представляет собой футеровку для усиления механической прочности и долговечности использования. Камерные печи сопротивления СНОЛ имеют следующие характеристики:

  • Печи разрабатываются исходя из конструктивных особенностей заказчика;
  • Обогрев сразу с трех сторон (боковые стенки и под) для отпускных печей;
  • Обогрев сразу с пяти сторон (боковые стенки, задняя стенка, дверь и под) для закалочных печей;
  • Равномерное воздействие температуры в камере ± 5°С.
Камерная электрическая печь СНА-6,5.6,5.7/4
  • Защитная среда в печи: азот, аргон
  • Максимальная масса садки (брутто): 150 кг
  • Максимальная рабочая температура: 400°С
  • Размер полезного рабочего пространства (ШхДхВ): 650х650х700 мм

Камерная электрическая печь СНО-8.16.5/12,5
  • Максимальная масса садки (брутто): 600 кг
  • Максимальная рабочая температура: 1250°С
  • Размер полезного рабочего пространства (ШхДхВ): 800х1600х500 мм

Камерная электрическая печь СНО-6.12.4/11
  • Максимальная масса садки (брутто): 700 кг
  • Максимальная рабочая температура: 1100°С
  • Размер полезного рабочего пространства (ШхДхВ): 600х1200х400 мм
Камерная электрическая печь СНО-5.7.5/7
  • Защитная среда в печи: азот, аргон
  • Максимальная масса садки (брутто): 185 кг
  • Максимальная рабочая температура: 700°С
  • Размер полезного рабочего пространства (ШхДхВ): 500х700х500 мм

Камерная электрическая печь СНО-4.8.3/11-02
  • Максимальная масса садки (брутто): 200 кг
  • Максимальная рабочая температура: 1100°С
  • Размер полезного рабочего пространства (ШхДхВ): 400х800х300 мм
Камерная электрическая печь СНО-8.10.4/7
  • Максимальная масса садки (брутто): 250 кг
  • Максимальная рабочая температура: 700°С
  • Размер полезного рабочего пространства (ШхДхВ): 800х1000х400 мм

Камерная электрическая печь СНО-8.10.4/12
  • Максимальная масса садки (брутто): 300 кг
  • Максимальная рабочая температура: 1250°С
  • Размер полезного рабочего пространства (ШхДхВ): 800х1000х400 мм

zavodrr.ru

Камерные печи для термообработки

Камерные печи наиболее распространены в современном производстве. Посредством данного оборудования осуществляется термическая обработка металлопродукции, обжиг изделий, выполненных из керамики, моллирование композиций из стекла и тд. Оборудование отличается приемлемой стоимостью, а также простотой обслуживания, оно в полной мере адаптировано для работы в непростых производственных условиях.

Камерная электрическая печь от компании «Сикрон»

Производственная компания «Сикрон» на профессиональном уровне осуществляет выпуск камерных печей различной конфигурации. Заказчикам предлагается прогрессивное, надежное оборудование, обладающее высокими эксплуатационными качествами, а также длительным сроком службы.

Клиентом может быть приобретена надежная и практичная камерная печь, цена которой находится на вполне доступном уровне. При необходимости печь термическая камерная может быть выполнена по индивидуальному заказу. В данном случае размер основной камеры, а также диапазон рабочих температур, определяются покупателем (составляется техническое задание на производство оборудования).

Камерная печь для термообработки

Печи, ориентированные на термообработку металлоизделий, пользуются значительным спросом. При помощи данных устройств удается осуществить закалку, либо отпуск металла, произвести отжиг. Подбор печи необходимо производить при учете габаритов изделий, которые планируется обрабатывать, а также специфики термического воздействия.

Определиться с выбором продукции клиенту всегда помогут консультанты компании. Специалисты детально расскажут об особенностях предлагаемых печей, а также примут у покупателя заказ.

______________________________________________________________________________________________________________

Обращаем Ваше внимание, что в таблицах указаны самые популярные параметры печей. Мы также можем изготовить для Вас печь с нестандартными размерами и характеристиками.

Сроки изготовления печей строго регламентированы и указываются в запросе цены и КП. По вопросам срочного изготовления обращаться по тел. +7 (964) 342-36-52

______________________________________________________________________________________________________________

sikron.ru

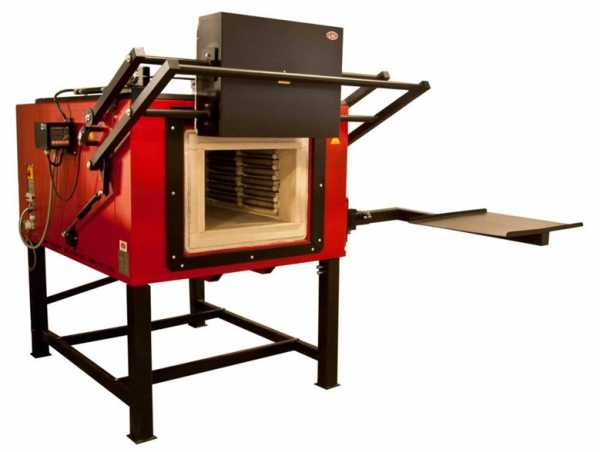

Электропечь камерная.

Камерная печь – печь с близкими по значению длиной, шириной и высотой рабочего пространства и с одинаковой во всех его точках температурой, предназначенная для нагрева или термической обработки материалов. Рассмотрим устройство и принцип работы некоторых камерных печей, применяемые в термическом цехе.

1. Электропечь сопротивления камерная СНО – 6.12.4/10И2

Электропечь сопротивления камерная с волокнистыми футеровочными материалами СНО-6.12.4/10-И2 предназначена для термообработки изделий в окислительной атмосфере до температуры 1000°С.

Структура условного обозначения

СНО-6.12.4/10-И2:  С - нагрев сопротивлением;  Н - камерная;  О - среда в рабочем пространстве - окислительная;  6 - ширина рабочего пространства, дм;  12 - длина рабочего пространства, дм;  4 - высота рабочего пространства, дм;  10 - номинальная температура, сотни °С;  И - исполнение;  2 - порядковый номер исполнения;

Условия эксплуатации

Высота над уровнем моря не более 1000 м.  Атмосферное давление от 630 до 800 мм рт.ст..  Температура окружающего воздуха от 1 до 35°С.  Относительная влажность воздуха до 80% при температуре 25°С.  Окружающая среда невзрывоопасная с допускаемым содержанием агрессивных газов, паров и пыли в концентрациях, не превышающих указанных в ГОСТ 12.1.005 - 76.    Степень защиты, обеспечиваемая кожухом выводов, IР20 по ГОСТ 14254 - 80.

Конструкция и принцип действия

Электропечь представляет собой нагревательную камеру, состоящую из следующих основных составных частей: кожуха 4, футеровки 3, панели сводовой 2, нагревателей 1, заслонки и механизма открывания заслонки 6, монтажа электрического 7, шкафа управления 5.   Особенностью электропечи является выполнение огнеупорного и теплоизоляционного слоев футеровки из волокнистых огнеупорных материалов (рулонного волокнистого материала МКРР-130 и плит ШВЛ-350), в отличие от существующих электропечей с футеровкой из огнеупорных и теплоизоляционных кирпичей. Это дает возможность снизить аккумулирующую энергию, а также массу электропечи.   Кожух электропечи сварен из листовой и профильной стали, сварные швы газоплотные. На задней стенке вварена арматура для вывода нагревателей и арматура для уплотнения газоподвода. На съемном сводовом листе вварена арматура для двух преобразователей термоэлектрических - рабочего и контрольного.    Футеровка электропечи выполнена двухслойной из волокнистых материалов.    На поду выполнены огнеупорные столбики, на которые укладываются загрузочные плиты. На столбиках предусмотрены пазы для обеспечения циркуляции воздуха.    Нагреватели выполнены из сплавов высокого омического сопротивления. Нагреватели расположены на поду, боковых стенках и своде.    Открывание дверцы осуществляется вручную. Дверца выполнена сварной, футеровка - из волокнистых материалов, двухслойная.    Монтаж электрический выводов нагревателей выполнен проводом с теплостойкой изоляцией. Все провода закрыты защитным кожухом. Термоэлектродный провод и провода к конечным выключателям проложены в металлорукавах.    Электропечь работает в ручном и автоматическом режиме. Управление работой электропечи осуществляется с помощью шкафа управления.   Регулирование температуры рабочего пространства осуществляется по пропорциональному широтно-импульсному закону. Импульсы с регулятора поступают на вход силовых вентилей, открывают их, напряжение подается на нагреватели, что обеспечивает автоматическое поддержание температуры рабочего пространства. Задание температуры производится задатчиком, встроенным в импульсный регулятор.    Принцип действия электропечи следующий. При достижении в рабочем пространстве электропечи заданной температуры нагреватели отключаются, затем открывается заслонка. Изделия загружаются в электропечь, после чего закрывается заслонка. Включаются нагреватели, и происходит термообработка садки по технологическому режиму. По окончании термообработки нагреватели отключаются, заслонка открывается, садка выгружается из электропечи, цикл повторяется. Конструкция механизма подъема заслонки обеспечивает открытие загрузочного проема и надежный прижим заслонки к кожуху электропечи.

2. Электропечи камерные типов ПКМ 4.8.2,5/11.5, ПКМ 6.12.5/12,5

Электропечи сопротивления камерные типов, ПКМ 4.8.2,5/11.5, ПКМ 6.12.5/12,5, предназначены для проведения различных видов термообработки металлических изделий при температуре до 1150°С (1250°С) в воздушной соеде рабочего пространства.

Структура условного обозначения

ПКМ Х.Х.Х/12,5 УХЛ4:  ПКМ - печь камерная для термообработки металлов;  Х - ширина рабочего пространства, дм;  Х - глубина рабочего пространства, дм;  Х - высота рабочего пространства, дм;  11.5(12,5) - максимальная температура в рабочей зоне, сотни °С;

Условия эксплуатации

Высота над уровнем моря не более 1000 м.

Температура окружающего воздуха от 5 до 35°С.  Относительная влажность воздуха не более 80% при температуре 25°С.   Окружающая среда невзрывоопасная, не содержащая значительного количества токопроводящей пыли, водяных паров и агрессивных газов в концентрациях, оказывающих вредное воздействие на комплектующие элементы и материалы электропечи.    Отсутствие ударов и вибрационных воздействий при хранении и эксплуатации.  Электропечь (рис. 1-4) содержит рабочую камеру, которая расположена в сварном каркасе из металлических профилей и оснащена многослойной теплоизоляцией. Внутренний слой теплоизоляции выполнен из кирпича ШЛ-0.9, а наружный слой из кирпича ШЛ-0.4. Снаружи рабочей камеры установлены маты из базальтового волокна толщиной 40 мм, которые обеспечивают дополнительную теплоизоляцию. Нагревательные элементы спирального типа расположены вдоль стенок и пода рабочей камеры и установлены на керамических трубках с зазором от боковых стенок и пода рабочей камеры для обеспечения свободного теплового излучения в рабочую камеру. Выводы электронагревателей расположены на задней стенке рабочей камеры под легкосъемной панелью. Электропечь оборудована простым и надежным механизмом подъема двери с противовесом, который обеспечивает усилие поднятия и опускания двери не более 8 кг. Механизм подъема оборудован предохранительным концевым выключателем, который расположен на лицевой панели печи и обеспечивает отключение электронагревателей при открытии двери. Наружная поверхность печи выполнена из съемных стальных панелей, которые установлены с зазором от внешнего слоя теплоизоляции, что предотвращает увеличение температуры на наружной поверхности электропечи выше 60°С.

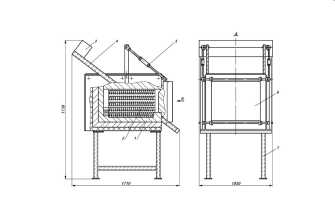

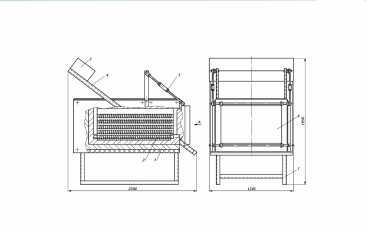

Общий вид и габаритные размеры электропечи типа ПКМ 4.8.2,5/11,5:

Общий вид и габаритные размеры электропечи типа ПКМ 6.12.5/12,5:

1 - футеровка рабочей камеры;    2 - электронагреватель;    3 - противовес;    4 - подъемная рама;    5 - верхняя тяга;    6 - дверь;    7-каркас

Контроль и регулирование температуры в электропечи осуществляется электронным блоком управления с цифровой индикацией температуры, который выполнен в виде отдельного агрегата и взаимодействует с термопарой, установленной в рабочей камере электропечи.

3. Электрическая печь камерная KS 800/37

Камерная печь KS 800/37 предназначена для отжига, закалки и термической обработки металлических деталей.

Рабочий режим: Номинальное напряжение: трехфазный ток 380 В/с, 50 Гц с возможностью переключения зажимов на трехфазный ток 220 В, 50 Гц.

Управляющее напряжение: переменный ток 220 В, 50 Гц (генерированное в установке)

Условие окружающей среды: внутреннее пространство, окружающая температура: +5 ….+250С, кратковременно +300С. относительная влажность воздуха при 20 0С: 85%.

Структура условного обозначения:

К – камерная печь

S – нагрев силитовыми стержнями

800 –размер в свету (длина)нагреваемого пространства (мм)

37 – номинальная мощность (кВт)

Номинальная температура: 1350 0С

studfiles.net

Виды печей камерного типа. Использование камерной печи сопротивления

Камерная печь – это категория вакуумного оборудования, которая может выступать как в роли нагревательной, так и термической печи периодического действия. Происходит весь этот процесс в рабочем пространстве, следуя максимально равномерным показателям температурного поля. В подобных устройствах наиболее распространенным является камерный режим, так как именно он позволяет достигать наиболее высоких показателей температуры.

Навигация:

  1. Виды печей камерного типа
  2. Печь камерная электрическая
  3. Камерные газовые печи
  4. Камерная вакуумная печь
  5. Камерная печь сопротивления

Показатели температуры внутри камеры меняются относительно времени движения технологического процесса нагрева неподвижных изделий. Стоит также отметить, что камерные печи делятся на определенные категории по принципу работы, которые довольно сильно разнятся друг от друга.

Сейчас мы рассмотрим разновидности камерных печей:

  • Топливная камерная печь
  • Электрическая камерная печь для нагрева в воздухе, газовой среде и, конечно же, в вакууме

Если же речь идет о механизации разгрузки и загрузки изделий, то в таком случае чаще всего используются камерные печи с наличием выдвижного пода, который в этом плане демонстрирует себя исключительно с положительной стороны.

Из всего этого, мы можем сделать вывод, что камерные печи – это действительно неплохой вариант для применения в самых разных направлениях. Особенно если речь идет о работе в домашних условиях, где подобные печи и вовсе демонстрируют себя во всей красе, выдавая максимально высокие показатели производительности.

Виды печей камерного типа

Печи камерного типа – это оборудование, которое имеет свое единое предназначение, в котором она работает. А это значит, что на современном рынке есть немалое количество видов печей камерного типа, которые выполняют определенные задачи.

Сейчас мы рассмотрим главные виды печей камерного типа:

  • Камер отжига
  • Камера отпуска
  • Камера закалки
  • Камера прокалки
  • Камера нагрева

Это лишь несколько ключевых разновидностей вакуумных камер, которые собственно и используются лишь в этих областях. Среди всего количества видов камер, каждый человек может выбрать себе тот вариант, который нужен ему для выполнения определенной задачи.

К примеру, не трудно догадаться, что камера нагрева используется лишь для первоначальной стадии нагрева материала, после чего он поступает уже в другой отсек. Что касается камеры прокалки, то это совершенно другая категория печей, главная цель которых заключается в максимально высокой температуре и в повторной обработке материала, дабы довести его до нужных показателей.

Печь камерная электрическая

Электрические печи камерного типа – это категория вакуумных устройств, работа которых заключается в искусственной циркуляции печной атмосферы. Происходит этот процесс максимально равномерно, что собственно и позволяет производить качественный нагрев, который проделывается, не только качественно, а еще и очень быстро. Одним из важнейших аспектов в подобных печах, является теплоизлучение, которое собственно и позволяет производить нагрева определенных элементов.

Зачастую такие печи работают в диапазоне температуры в 700 градусов Цельсия, чем вполне достаточно для решения самых трудоемких задач. Однако не стоит забывать и о таких печах, которые, несмотря на электрический принцип работы, не могут достигать показателя выше 600 градусов. Подобные печи также являются востребованными на рынке, но все-таки такой пользы от них получить уж явно не получится.

Одной из самых распространенных категорий электрических камерных печей являются камерные печи с выдвижным подом. Применяются подобные устройства при проведении каких-либо трудоемких процессов, где требуются максимально высокие показатели производительности.

Камерные газовые печи

Камерные газовые печи, имеют целый ряд отличий от обычных. Они могут заключаться как в конструкции, так и в самом принципе работы агрегата. Отличия газовых печей могут зависеть от того, какие именно изделия будут в них обрабатываться. Если речь идет об обработке металла, то в таком случае лучше всего применять более тяжелую и крепкую конструкцию. Такой принцип работы будет препятствовать различного рода повреждениям и деформациям.

Не стоит также забывать и о том, что конструкция камерных газовых печей, позволяет избежать угрозы термического удара, который может оказаться вредным не только для материала, а и для самой камеры.

Камерная вакуумная печь

Данный вид камерных печей на данном этапе является одним из самых оптимальных. Это касается как сферы применения, так и показателей производительности, которые может демонстрировать камерная вакуумная печь. Характеристики подобных печей выглядят весьма неплохо, что собственно и позволяет так быстро добиваться высоких показателей производительности.

Не менее важный аспект – это стабильность во время работы, которая в данном устройстве отточена до максимального уровня. Печи подобного типа активно используются во многих отраслях, в каждой из которых демонстрируют свои положительные стороны.

Камерная печь сопротивления

Камерная печь сопротивления — это агрегат, который по принципу работы немного схож с обычной вакуумной печью. Но все-таки определенные отличия есть и заключаются они в создании сопротивления внутри устройства. Проделывается этот процесс при помощи двух активных роторов, которые постоянно взаимодействуют друг с другом.

Сопротивление внутри камерной печи, позволяет значительно увеличить показатели характеристик. Кроме этого, данный принцип работы позволяет устройству демонстрировать свои сильные стороны во всех отраслях, которые хоть как-то связаны с производством.

Сейчас мы рассмотрим те отрасли, в которых камерные печи сопротивления применяются чаще всего:

  • Серийное производство товаров
  • Металлургия
  • Машиностроение
  • Ракетостроение

Все эти отрасли на данный момент действительно зависят от подобных печей, так как именно с их помощью, можно добиваться высоких показателей производительности без каких-то огромных энергозатрат.

Камерные печи для термообработки металла

Данная категория камерных печей, имеет лишь одно направление в плане применения, и это термообработка металла. Что касается разнообразия самого металла, то камерные печи могут производить процесс термообработки самых разных металлов, начиная от легких сплавов и заканчивая действительно тяжелыми металлами.

Стоит отметить, что в любом случае, показатели подобного оборудования являются поистине высокими, из-за чего многие и предпочитают себе покупать именно такие агрегаты. Стоимость камерных печей для термообработки металла на данный момент варьируется в среднем ценовом диапазоне.

При желании, подобную камеру может позволить себе любой пользователь, если же конечно речь не идет о каких-то дорогостоящих моделях.

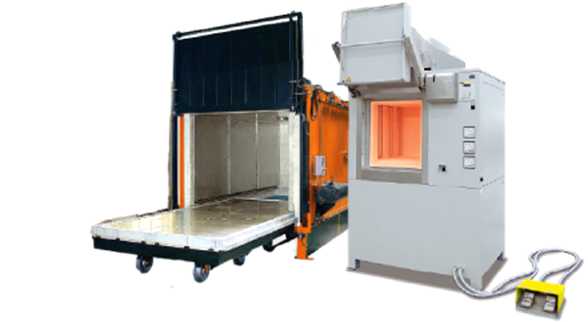

Камерные печи с выкатным подом

Ранее мы уже затрагивали данную категорию камерных печей. Данная разновидность камерной печи, позволяет значительно упростить процесс загрузки и разгрузки материала. Благодаря действию выдвижного пода, удается производить быстрый процесс загрузки материала вовнутрь устройства. Точно такая же ситуация обстоит и с выгрузкой уже готового материала.

Сфера применения таких камер на данный момент выглядит сравнительно неплохо. Подобные камеры применяются во множестве отраслей, где они находятся на большом счету.

Высокотемпературные камерные печи

Если же обычных камерных печей недостаточно для того, чтобы произвести обработку определенного материала, то лучше всего в такой ситуации использовать высокотемпературные камерные печи. Характеристики печей данного типа значительно выше, нежели конкурентов. Точно также обстоят дела и со стабильностью, которая находится на максимально высоком уровне.

Показатели достигаемых температур в таких печах достигают 1250 градусов. Такой результат является довольно неплохим и позволяет получать от данной камеры максимум пользы.

hightermo.ru

Камерная электропечь

Описание и назначение камерной электропечи



Электропечь предназначена для термообработки изделий при температуре до 1250°С.

Печь состоит из металлического каркаса, двери, футеровки, нагревательных элементов, системы управления, обшивки.

Каркас – должен быть сварным, изготовленным из профильных труб и листов конструкционной стали. Все части каркаса должны быть окрашены огнеупорной краской.

Дверь – должна быть одностворчатая, расположена фронтально, открываться вертикально вверх за счет электромеханического привода, снабжена концевым выключателем.

Футеровка – должна быть многослойной комбинированной, выполненной из современных шамотных и муллитокремнеземистых материалов, позволяющих лимитизировать расход электроэнергии. Нагревательные элементы – должны быть открытые, спирального типа, изготовлены из еврофехрали, расположены на керамических трубках. Обогрев должен осуществляться с пяти сторон: боковые и задняя стенки печи, под, дверь. Для защиты подовых нагревателей от окалины под выложен плитами из карбид кремния.

Система управления — смонтирована в металлическом ящике, состоит из программируемого регулятора, позволяющего создавать различные термические программы, блоков управления нагревателями. Обшивка — листовая сталь 1 мм, должна быть окрашена огнеупорной краской.



Требования к техническим характеристикам камерной электропечи



№ п/пХарактеристикиЗначение
123
1Размеры рабочей камеры, (ШхГхВ), не менее, мм600 х 1200 х 500
2Габаритные размеры печи, (ШхГхВ), не более, мм1800 х 2500 х 3200
3Тип термопарыТХА
4Градиент температур, °С±10
5Масса,  не более, кг1800
6Электрическая мощность нагревателей, не более, кВт42
7Максимальная температура, не более, °С1250
8Напряжение питания, В/ число фаз/Частота тока, Гц380 / 3 / 50
9Среда в рабочем пространствевоздух



Требования к комплектации камерной электропечи



№ п/пНаименование оборудованияКоличество оборудования



123
1Камерная электропечь



1 ед.
2Электрический блок управления

















1 ед.









3Комплект проводов, соединяющих шкаф управления с печью

(длина провода не менее 5 метров)

1 комплект
4Термопара ТХА (без государственной поверки)



1 ед.
5Терморегулятор (без государственной поверки)



1 ед.
6Карбидокремниевые плиты4 ед.
7Комплект документации, необходимой для эксплуатации, технического обслуживания и ремонта оборудования, включая паспорт, руководство по эксплуатации на русском языке.



1 экз.

8Копия сертификата соответствия ГОСТ 12.2.007.9-93 и ГОСТ Р ИСО 9001-20081 экз.

termonakal.ru

Виды камерных печей и их применение в промышленности

Навигация:

  1. Виды печей камерного типа
  2. Печь камерная электрическая
  3. Камерные газовые печи
  4. Камерная вакуумная печь
  5. Камерная печь сопротивления
  6. Печи для термообработки металла
  7. Камерная печь с выкатным поддоном
  8. Высокотемпературные камерные печи

Камерные или статистические печи состоят из стен, внутри которых расположены лабиринтообразные полости с уплотнениями для термоизоляции. В качестве изолянта используются огнеупорный кирпич и термостойкие плиты, а также из специальных матов и плиток, которые полностью подходят для использования при высоких температурах. Что касается подвесного свода, то он также включает в свой состав огнеупорные плиты в количестве нескольких штук, между которыми расположены прослойки из термостойких матов разной площади и специальными панелями обладающими характеристиками для использования обрабатывающим оборудованием. На внутренних стенках камерной печи располагаются нагреватели, которые обеспечивают разогрев обрабатываемых изделий и материалов. На одной из боковых стенок расположены специальные вентиляторы, которые обеспечивают вытяжку испарений из продуктов, которые проходят обработку в камерной печи, и вывод этих вредных газов за пределы оборудования. Этот же вентилятор выполняет функцию охлаждения камеры после завершения процесса обработки изделия, так как способен производить отток горячего воздуха, что существенно понижает температуру в камере.

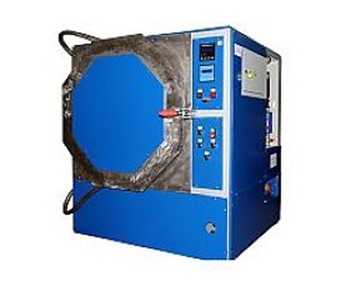

Камерная печь

Виды печей камерного типа

Для обработки металла, ширина которого имеет большое сечение, а также для нагрева слитков из металла, которые имеют комнатную температуру и остаточное напряжение, температурный режим при обработке такого вида материала должен быть меньше, нежели нагрев при проведении ковки. Таким образом для разных процедур, совершающихся в разной степени с различным материалом, существует несколько разновидностей камерных печей:

  • Поджигающие печи. Для этих целей применяются камерные печи с выдвижным поддоном, печи непрерывного действия, шахтные котельные устройства.
  • Агрегаты для гомогенизации. Для этих целей используют в большинстве случаев только агрегаты, которые работают на газовом или жидком топливе и имеют шахтную или выдвижную конструкцию.
  • Аппаратура для азотирования. Так как этот процесс подразумевает использование в качестве атмосферы внутренней среды аммиак, то такие печи должны быть герметично закупореными в процессе обработки материала. Для этих целей используют шахтные печи, и печи с передвижной камерой прогрева.
  • Устройство для цементации и цианирования твердым карбюризатором производится в камерных печах, имеющих вращающуюся реторту.

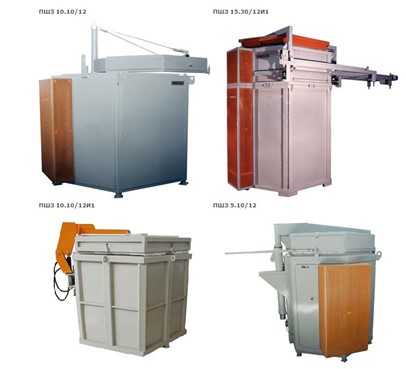

Виды печей камерного типа

Печь камерная электрическая

Корпус таких печей состоит из нескольких слоев теплоизоляции и огнеупорных материалов. В слои стен ходят огнеупорный кирпич, у которого на внутренней поверхности камеры нагревательные элементы, прослойка из специального негорючего теплоизолятора и полость с последним слоем наложенной листовой стали. Все механизмы, которые участвуют в процессе работы камерной электрической печи, изготавливаются из жаростойких материалов и не реагирует на резкие перепады температуры при разных режимах использования таких устройств.

Печи применяют практически для любого вида термической обработки, будь то нагрев или закалка, обжиг или плавка, которые можно производить на материалах из металла, глины, разных сплавов и прочих материалов. Благодаря утеплённости и термозащите, камеры обладают очень низким уровнем теплопотери, а благодаря системе охлаждения, внешняя поверхность агрегатов не нагревается до опасной для человека температуры.

Принцип работы таких устройств основан на прохождении сквозь нагревательный элемент электрического тока, что влечет за собой нагревание, которое передается обрабатываемому материалу посредством излучения или конвекции.

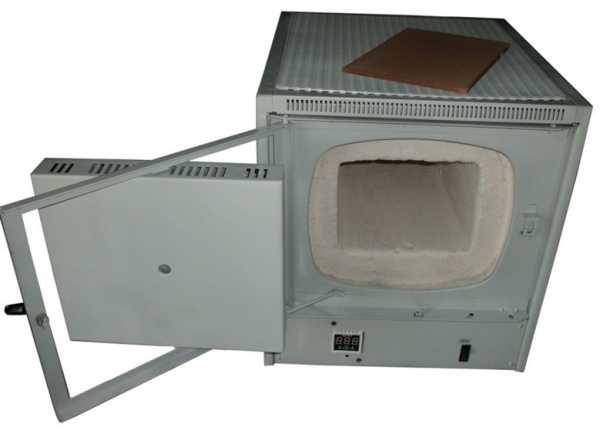

Печь камерная электрическая

Камерные газовые печи

Газовые печи отличаются от электрических тем, что данный тип нагрева обладает большей теплоотдачей, а это означает, что для стенок камеры можно применять не такую усиленную теплоизоляцию. Также, особенность газовых печей выражена в способе загрузки и выгрузки обрабатываемого материала, при которой работа печи не останавливается. Допускается это благодаря тому, что скорость добора необходимой температуры после разгерметизации печи очень велика, это дает возможность экономить на топливе и не тратить его на дополнительный нагрев после полного остывания.

Также газовые печи имеют свои ограничения по объему рабочей камеры, которые в стандартных агрегатах составляют до 5,3 м3. В некоторых случаях при индивидуальном заказе производители могут создать печь до 10 м3 в объёме.

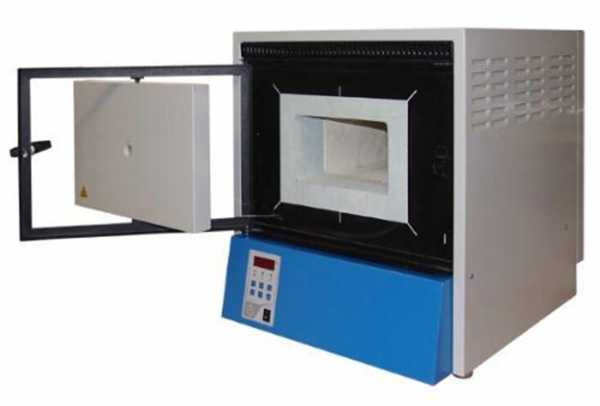

Камерная газовая печь

Камерная вакуумная печь

Печи применяются для термической обработки в вакуумной среде, в состав которой не входит окислитель. Такие печи считаются универсальным инструментом для проведения любых видов термической обработки, таких как закалка газом, цементация, отпуск металла, пайка в вакууме, отжиг, гидрирование, спекание керамических изделий, дегазация, процессы литья и прочее.

Термическая обработка в вакууме имеет свои привилегии:

  • Не дает обрабатываемому изделию изменять свою форму или коробиться;
  • Всегда стабилен конечный результат после обработки, в плане качества;
  • Гарантия однородности металла по сечению в процессе термической обработки;
  • Возможность полного контроля и произведения прогнозов возделываемого материала;
  • При помощи вакуумной термообработки все поверхности изделия получаются гладкими, блестящими, не имеют видимых примесей.

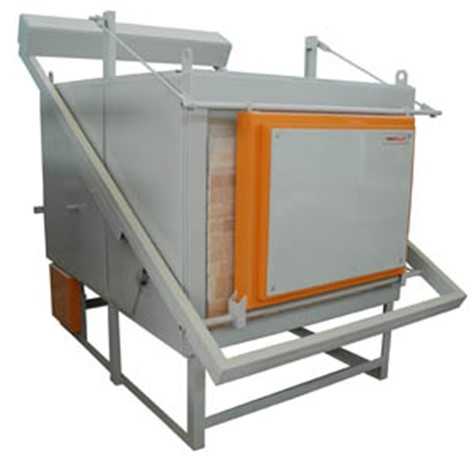

Камерная вакуумная печь

Камерная печь сопротивления

Камерную печь сопротивления используют в качестве инструмента для термообработки деталей из металла при температурном режиме, который не превышает 130 градусов, и обработка проводится в условиях природной атмосферы. Внешние стенки таких печей изготавливают из нержавеющей стали и выполнены они в качестве съемных панелей, которые окрашивают по технологии нанесения порошка. В основном, конструкция таких печей подразумевает механически подъемную дверь, исключая распашные варианты. Все агрегаты такого типа оснащаются электронными блоками управления с возможностью как ручным, так и автоматическим способом настраивать и управлять агрегатом.

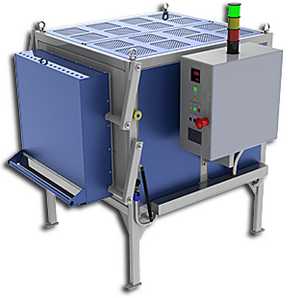

Камерная печь сопротивления

Печи для термообработки металла

Такие устройства работают для обеспечения полноценной термической обработки металлических изделий и заготовок при максимальной температуре до 1300 градусов. Благодарята тому высокому термическому режиму, в них можно производить закалку и отжиг, нагрев до определенной температуры, производить пайку стыков и швов, и прочие манипуляции требующие термического воздействия.

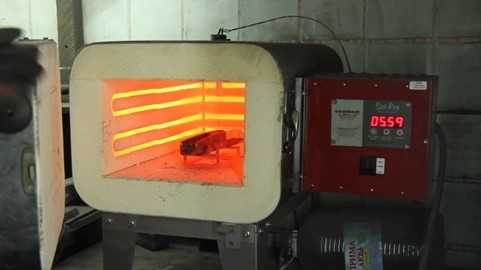

Печь для термообработки металла

Камерная печь с выкатным поддоном

Выкатной поддон в конструкции камерных печей обеспечивает удобную и простую выгрузку и загрузку крупногабаритный металлических предметов или даже целых контейнеров, заполненных разными предметами. Такие устройства способны производить отжиг, плавку, закаливание и прочее процессы основанные на термической обработки. Учитывая, что конструктивная особенность печей включают в себя выкатной поддон, следовательно, транспортировка обрабатываемых материалов производится исключительно горизонтально. Что касается корпуса самой печи, то с внешней стороны она обшита листовой сталью, a внутри идет несколько слоев термоизоляции, обогреватели, и толстый слой из волокнистого керамзитного тигеля, который обладает очень хорошей теплопередачей, имеет достаточно крепкую и твердую поверхность. Под выполнен в виде тележки с колесиками, которые двигаются по выдвижным направляющим. За счёт большого веса самого пода и нагрузки на него обрабатываемого материала, в движение он приводится при помощи электромеханического привода, который модифицирован специальным устройством, во избежание резкого старта или торможения. Так как на под осуществляется большая нагрузка, между его шарами теплоизоляции укладываются листы из термостойкой никелевой стали.

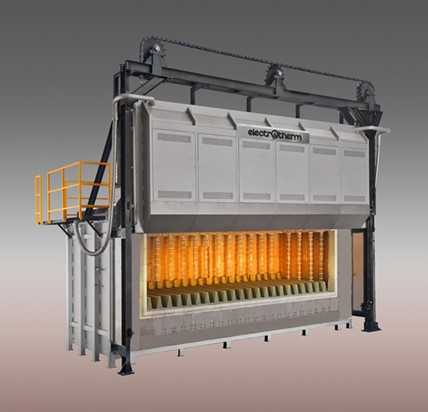

Камерная печь с выкатным поддоном

Высокотемпературные камерные печи

Такой тип печей бывает как настольного, так и напольного видов конструкций. Что позволяет применять их в огромном количестве отраслей промышленности и разного рода тестирований в лабораториях. Высокотемпературные печи обладают теми же технологическими возможностями что и вышеописанные, за исключением повышенной силы нагрева внутри камеры, которая может достигать 2500 градусов. Достигается это тем, что объем у этих камер достаточно мал и при использовании мощного нагревателя можно достичь таких температур, что особенно важно при проведении лабораторных исследований и тестирований.

Высокотемпературная камерная печь

pv-system.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
