Четырехосные самосвалы – Основные средства

С. Красовский, фото фирм-производителей

Чем больше везет самосвал, тем эффективнее перевозка и тем выше прибыль транспортной компании. Именно по этой причине перевозчики все чаще и чаще вместо трехосных машин приобретают четырехосные.

Большегрузные четырехосные самосвалы с кузовами объемом 18–20 и более кубических метров сегодня востребованы как никогда. Будь то строительство зданий с выемкой большого количества грунта под котлованы, отсыпка дорог, песчаные карьеры или складские площадки – везде, где требуется перевезти породу, грунт, строительные и прочие сыпучие материалы, можно встретить четырехосники. Помимо кузова большого объема, который может достигать 23 или даже 25 м3, машины привлекают равномерным распределением нагрузки на оси. А их на одну больше, чем у традиционных массовых трехосных машин. Дополнительная ось особенно актуальна, когда на маршруте грузовиков имеются мосты, эстакады или просто участки дорог с ограниченной несущей способностью – техника не будет разрушать дорожное полотно и наносить вред инженерным сооружениям. Четырехосной машине проще проходить проверку на пунктах весового контроля: чем больше осей, тем меньше нагрузка на каждую из них. Это значит, что перевозчик понесет меньшие издержки на уплату штрафов в случае, если автомобиль вышел на линию с небольшим перегрузом. Ведь не секрет, что даже опытный оператор экскаватора не может с высокой точностью (не превышая предельной массы) загрузить кузов самосвала. Даже если экскаваторщик будет ориентироваться по объему ковша, то учесть влажность породы и соответственно увеличение ее массы в том же самом объеме, увы, задача непростая даже для аса. А поскольку перевозчики предпочитают работать с максимальной загрузкой, то в большинстве случаев грузовики выходят в рейс с перегрузом. Благодаря двум управляемым (рулевым) осям четырехосники по маневренности практически не уступают своим трехосным конкурентам. Единственным их минусом, пожалуй, является некоторое ухудшение проходимости по сравнению с трехосными самосвалами. А значит, на объекте, где будут эксплуатироваться грузовики, придется более качественно обустраивать дороги и подъезды. В данном случае мы рассматриваем автомобили с ведущей задней тележкой и двумя блокировками дифференциалов (межосевой и межколесный).

Что касается технической стороны вопроса, то конструктивно четырехосные самосвалы от европейских автопроизводителей имеют примерно сопоставимые характеристики и несут в себе идентичные (схожие) технические решения. Это касается как основы машин – их рам, так и силовой линии (моторов, коробок передач и мостов). Объединяющей чертой практически всех работающих в России четырехосников является рессорная подвеска осей. Пневматические баллоны, пользующиеся спросом на Западе, в Америке или Канаде, у нас, похоже, не приживутся.

Важным элементом любого самосвала является его кузов. От его конструкции и применяемых при изготовлении материалов будет зависеть, как долго он прослужит (особенно если речь идет о перевозке крупнофракционной породы) и насколько эффективно будут прогреваться зоны, на которых наблюдается прилипание мокрого груза в зимний период эксплуатации грузовика. Практически все четырехосные самосвалы на российском рынке имеют обогреваемые выхлопными газами кузова, которые практически не нуждаются в дополнительных технических средствах, препятствующих налипанию перевозимой породы. Таковыми, например, являются вкладыши из особого армированного полимерного материала. Как показал опыт эксплуатирующих организаций, моторы экологического стандарта Euro 4 (на территории РФ действует с 2103 г.), несмотря на ряд мер, направленных на снижение токсичности выхлопных газов, обладают высокой температурой ОГ, достаточной для должного прогрева кузова. Но более важным является материал, из которого изготавливается кузов. Здесь важен сорт стали, и чем она прочнее, тем лучше. Например, пол кузова ряда европейских самосвалов может быть изготовлен из восьмимиллиметрового проката стали Hardox, а стенки – из Domex с толщиной листа 6 мм. Если производитель надстройки использует более простые и дешевые сорта стали, то и толщина листов, а следовательно, и конечный вес кузова увеличиваются. Почему изготовители самосвалов идут на такую экономию, зная, что она «съедает» грузоподъемность машины и, следовательно, уменьшает прибыль транспортной компании? Скорее всего, чтобы сделать стоимость нового грузовика более привлекательной и обеспечить высокий спрос на него.

Предложение рынка

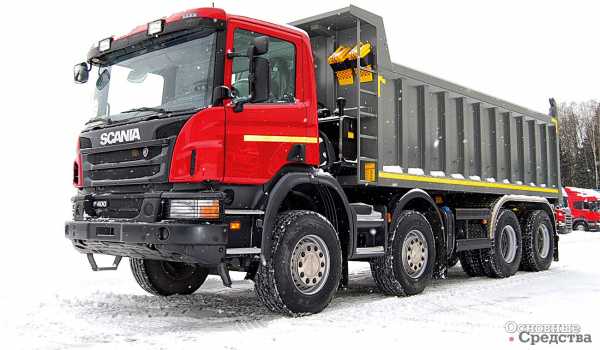

Среди четырехосных самосвалов шведской компании Scania прежде всего стоит обратить внимание на модель P440 CB8x4EHZ с колесной формулой 8х4 и кузовом объемом 20 м3. Машина комплектуется короткой кабиной CP14, которая имеет четырехточечную подвеску. Среди приятных опций, облегчающих эксплуатацию самосвала в зимних условиях, стоит отметить кондиционер с электронной системой управления и зеркала с обогревом. Хорошая видимость и контроль окружающего пространства при маневрах на тесной строительной площадке или при перемещении по дороге в городской черте в прямом смысле слова дорогого стоят. Самосвал комплектуется двигателем экологического стандарта Euro 4 мощностью 440 л.с. (342 кВт), с максимальным крутящим моментом 2300 Н.м при частоте вращения коленчатого вала 1000–1300 об/ мин. Алюминиевый топливный бак объемом 500 л подвешен на раме с правой стороны по ходу движения. Дизель агрегатирован с механической 14-ступенчатой (12+2) коробкой передач модели GRS905. Для привода вспомогательных агрегатов применена коробка отбора мощности EG651 (крутящий момент – 700 Н.м). Главная передача RBP835/RP835 c планетарными колесными редукторами, блокировкой меж­осевых и межколесных дифференциалов. Передаточное соотношение – 4,38. Подвеска мостов рессорная. Спереди применены параболические рессоры 4х28, сзади – многолистовые рессоры 8х30. Максимальная нагрузка на передние оси – 2х9000 кг, на задние – 2х15 000 кг. Грузоподъемность самосвала составляет 33 т. Шины подобраны с учетом нагрузки. На передних осях монтируются покрышки размерностью 385/65 R22.5, на задней тележке – 315/80 R22.5. Также можно обратить внимание и на самосвал Scania P400 CB8x4EHZ c кузовом 20 м

3, который комплектуется менее мощным дизелем мощностью 400 л.с. (294 кВт), Euro 4, с крутящим моментом 2100 Н.м при 1000–1300 об/ мин. Силовой агрегат стыкуется с механической 9-ступенчатой (8+1) коробкой передач GR905. В остальном машины похожи.

Интересный вариант четырехосного самосвала есть у компании FAW. Грузовик FAW CA3310P66K24T4E4 с колесной формулой 8х4 с кабиной J6 комплектуется 11-литровым двигателем CA6DM2-39E4 экологического стандарта Euro 4, мощностью 390 л.с. Дизель агрегатирован с коробкой передач FAW CA12TAX190M, имеющей 12 ступеней переднего и 2 заднего хода. Объем кузова составляет 23 м3, что на два-три «куба» больше, чем у ряда машин известных европейских марок. Конструкция кузова – типа «сэндвич». Двухслойное дно изготовлено из стальных листов различной толщины. На низ идет прокат толщиной 6 мм, на верх – 8 мм. Борта кузова сварены из шестимиллиметрового листа. С целью повышения надежности своей машины инженеры FAW применили гидравлический механизм подъема кузова компании Hyva, которая является одним из лидеров данного сегмента специального оборудования. Кстати, именно комплекты этого производителя используют для своих самосвалов и европейские производители коммерческой техники. Изготовленная из прочной низколегированной стали рама усилена по принципу «лонжерон в лонжероне». Учитывая сложные условия работы грузовика, инженеры также дополнительно усилили и заднюю тележку. Топливный бак вмещает в себя 400 л дизельного топлива, что позволяет машине без дозаправки отработать даже длинную рабочую смену. Снаряженная масса шасси грузовика составляет 18 960 кг. Максимальная нагрузка на переднюю ось – 7500 кг, на зад­нюю тележку – 27 600 кг. Максимальная же разрешенная масса составляет 42 600 кг. Несмотря на достаточно большую колесную базу (2100+3600+1350 мм), самосвал имеет относительно небольшой радиус поворота, равный 21 м.

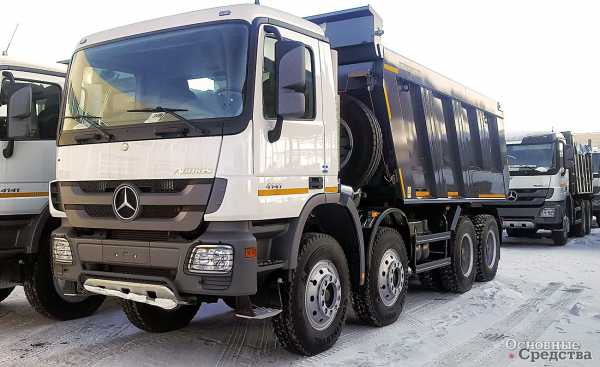

Четырехосные самосвалы Mercedes-Benz пользуются у российских перевозчиков устойчивым спросом. Как правило, объем их самосвального кузова составляет 20 м3. Если грузовики перевозят скальные породы, уголь и т. п., то их кузова могут иметь усиленную конструкцию. Производителями самосвальных надстроек, как правило, являются такие компании, как Meiller и российская «Бецема». Однако имеются и варианты машин, созданные совместно с фирмами Schmitz, «ИнтерПайпВан», НефАЗ. Одной из особенностей двигателей немецких самосвалов является система питания PLD с индивидуальными насосами и отдельными форсунками, которая, как показала практика, наименее требовательна к качеству топлива и обладает хорошей ремонтопригодностью. Например, в процессе ремонта в зависимости от того, какой узел вышел из строя, можно заменить как отдельные его детали, например распылители, так и агрегат целиком. За качество очистки попадающего во впускной трубопровод ДВС воздуха отвечает высоко расположенный воздушный фильтр с устройством центробежной очистки. Площадь фильтрующего элемента составляет 27,5 м

2. Это позволяет самосвалу надежно работать в заданном интервале ТО даже в условиях сильной запыленности воздуха. Благодаря применению отдельных головок блока цилиндров удается достичь снижения расходов на ремонт дизелей. Для того чтобы снизить нагрузку на рабочую тормозную систему, самосвалы имеют мощный двухступенчатый моторный тормоз. Трансмиссия грузовиков – 16-ступенчатые коробки передач с электронно-пневматической системой переключения Telligent. Благодаря электронике в трансмиссии всегда используется оптимальная для движения машины передача, а силовая линия защищена от работы в режиме пиковых нагрузок. Учитывая сложные условия эксплуатации машин, инженеры применили в их конструкции двухдисковое сцепление, способное передавать значительный по своим значениям крутящий момент. Балка передней оси прямая – типичное решение для машин строительного сегмента. Полная масса автомобилей достигает 48 т. С учетом максимальной полной массы были подобраны и шины 385/65R22.5, 12.00R24 или 325/95R24.

Основные модификации 4-осных самосвалов Mercedes-Benz
Мо­дельКо­лес­ная фор­мулаКо­лес­ная база, ммДви­га­тель, КПМощ­ность, л.с.Полная масса, кгНа­грузки на оси, кгГру­зо­подъем­ность, тТип ку­зова
4141K8×44500V6, 12 л, 16-ст Telligent40848 0009000
9000
16 000
16 000
30–32С прямыми бортами, halfpipe, для скальных пород, для угля
4141K8×44500V6, 12 л, 16-ст Telligent40844 0009000
9000
13 000
13 000
28–30С прямыми бортами, halfpipe
4141AK8×84800V6, 12 л, 16-ст Telligent40848 0009000
9000
16 000
16 000
30–32С прямыми бортами, для скальных пород, для угля
4151AK8×84800V8, 16 л, 16-ст Telligent51048 0009000
9000
16 000
16 000
30–32С прямыми бортами, для скальных пород, для угля

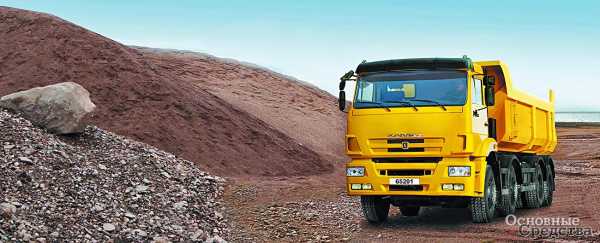

Самым большим по грузоподъемности в продуктовой линейке ОАО «КАМАЗ» является самосвал КамАЗ-65201. Грузоподъемность четырехосного автомобиля достигает 25,5 т. Он предназначен для перевозки строительных и промышленных сыпучих грузов. Благодаря двигателю КамАЗ 740.73-400, агрегатированному с 16-ступенчатой коробкой передач ZF16S1825, грузовик обладает хорошими тягово-динамическими характеристиками и демонстрирует примерную топливную экономичность. Учитывая сложные условия эксплуатации самосвалов в рулевом управлении, в КамАЗ-65201 применили гидроусилитель фирмы ZF. Данный агрегат славится своей надежностью и обеспечивает легкость и точность управления автомобилем в любых дорожных условиях. Особое внимание конструкторы уделили условиям труда шофера. Так, автомобиль оснащается пневматической подвеской кабины и водительского сиденья. Данное техническое решение существенно снижает вибронагрузку и соответственно утомляемость водителя. Покупателям техники на выбор предлагаются самосвальные платформы овального или прямоугольного сечения объемом 16 или 20 м3. Выбор оптимального по объему кузова зависит от плотности перевозимой породы. В модельном ряде «КАМАЗа» существует еще один четырехосный самосвал КамАЗ-6540, который производится в Индии на совместном предприятии «КАМАЗ ВЕКТРА» для рынка этой страны.

Техническая характеристика самосвала КамАЗ-65201
Колесная формула8×4
Полная масса, кг41 000
Грузоподъемность, кг25 500
Объем самосвальной платформы, м316 или 20
ДвигательКамАЗ 740.73-400 (Euro 4)
Мощность двигателя, л.с./ об/мин400/ 1900
Крутящий момент, Н.м/ об/мин1766/ 1300
Коробка передачZF16S1825, 16-ступенчатая
Шины315/80R22,5
Максимальная скорость, км/ч90

На рынке хорошо продаются и четырехосные (колесная формула 8х4) самосвалы Foton. На площадках дилеров марки можно увидеть модели Foton BJ3313DMPKC-AA или Foton BJ3313DMPKF-AA. Грузовики имеют практически одинаковые габаритные размеры (ДхШхВ) 10 160/ 2495/ 3400 и 10 960/ 2495/ 3400 мм соответственно. Максимальная грузоподъемность самосвала составляет 25 т, полная масса – 41 т. При этом максимальная нагрузка на передние оси и заднюю тележку – 7500+7500 и 26 000 кг. Грузовики в зависимости от модификации могут комплектоваться дизелями Cummins ISM11E4 385 или WechaiPowerWP10.336 E40 и WechaiPowerWP12.375 E40 рабочим объемом 10,824; 9,726 и 11,596 л соответственно. Мощность, снимаемая с Cummins ISM11E4 385 и WP12.375 E40, примерно одинакова – 280 и 276 кВт. Самым слабым – 247 кВт – является дизель WP10.336 E40. Однако даже его мощности вполне достаточно для выполнения большинства транспортных задач. В зависимости от мощности и крутящего момента дизелей Cummins ISM11E4 385 или WechaiPower WP10.336 E40 и WechaiPower WP12.375 E40, который составляет 1825/ 1900, 1500/ 1600 и 1800/ 1600 (Н.м/мин-1), соответственно выбирается и передаточное отношение главного редуктора: 5.26; 5.92 и 6,73. Как показывает практика, доступные по стоимости китайские самосвалы при регулярном техническом обслуживании и применении оригинальных запасных частей и расходных материалов демонстрируют довольно высокий коэффициент выхода на линию. А это означает, что грузовики быстро окупаются и начинают приносить транспортной компании прибыль.

os1.ru

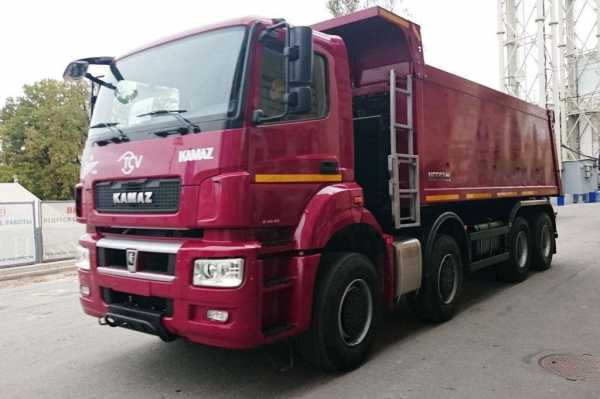

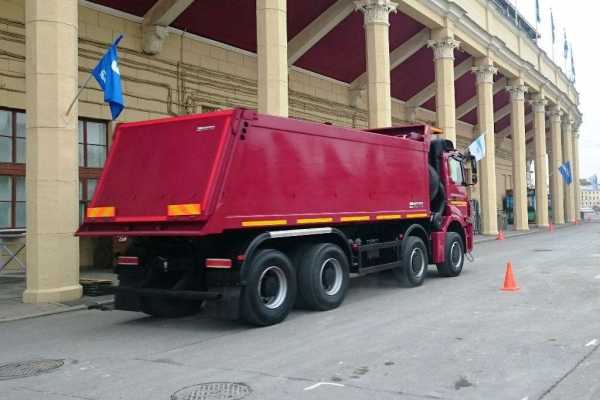

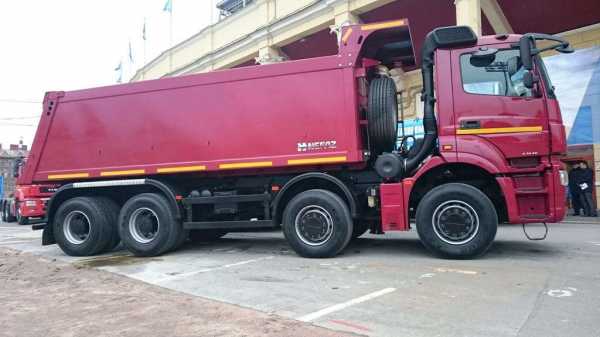

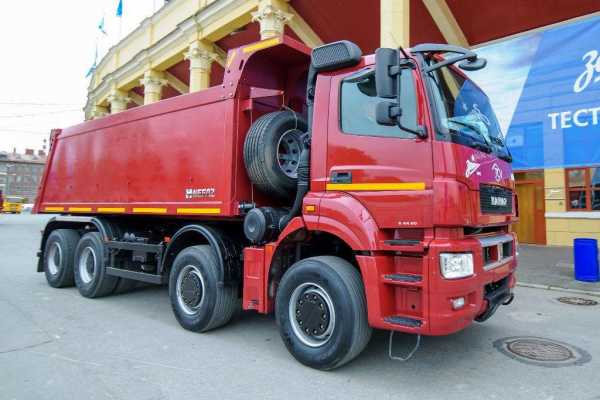

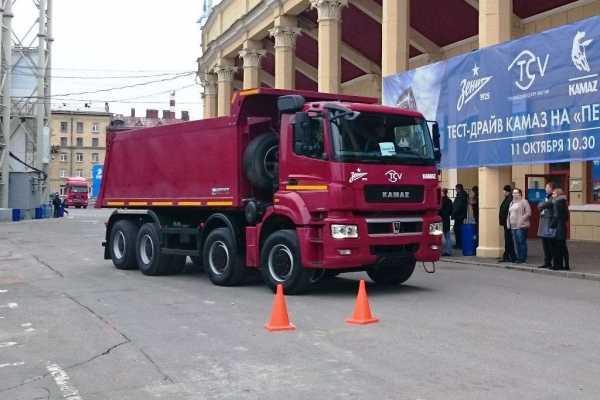

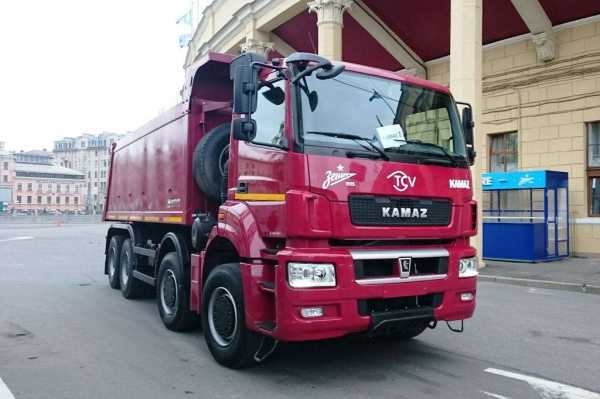

Новый четырехосный КамАЗ-65201 «Люкс» . Чёрт побери

Модель 65201 Люкс является обновленной версией уже знакомого перевозчикам четырехосника КАМАЗ-65201. Основное, самое долгожданное изменение, разумеется, это новая кабина. На смену морально устаревшей и тесной кабины из 80-х пришла современная версия, созданная в партнерстве с немецкой компанией Daimler.

В данной версии кабина без спального места, но есть возможность выбрать версию и со спальником.
В отличие от модели КАМАЗ-6520, здесь появилась дополнительная, четвертая ось. Она расположена между передней осью и задней тележкой. Эта ось, как и передняя, является управляемой — при повороте руля поворачивают колеса обеих передних осей. Дополнительная ось обеспечивает увеличенную до 29 тонн грузоподъемность.

Помимо этого, увеличение грузоподъемности обеспечил новый самосвальный кузов. Он отличается от применяемых ранее. Теперь его передняя стенка расположена вертикально, а задний борт — под наклоном. Это улучшило распределение нагрузки по мостам. Кузов изготовлен на заводе «НЕФАЗ» в Башкортостане.

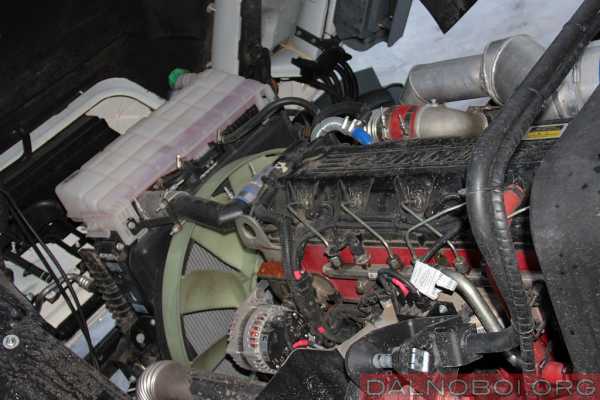

Под кабиной здесь стоит «восьмерка» КАМАЗ-740.632-400 мощностью 400 л.с. В паре с мотором трудится 16-ступенчатая коробка передач ZF. Ведущие мосты — тоже КАМАЗовские, с двойное главной передачей.

Кабина самосвала расположена достаточно высоко, поэтому дополнительно к основным ступеням появилась гибка подвесная ступень, которая облегчает подъем в кабину.

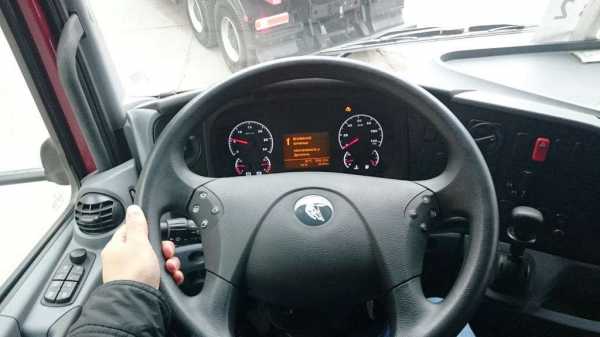

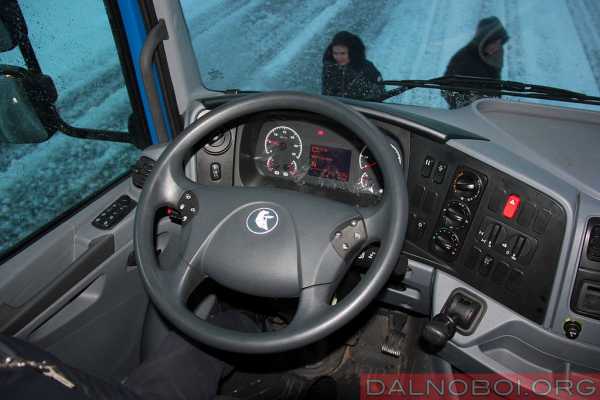

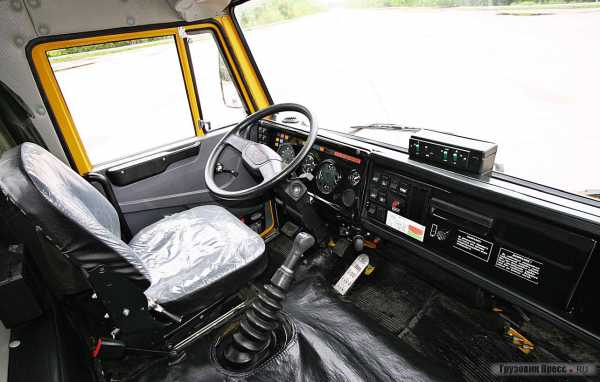

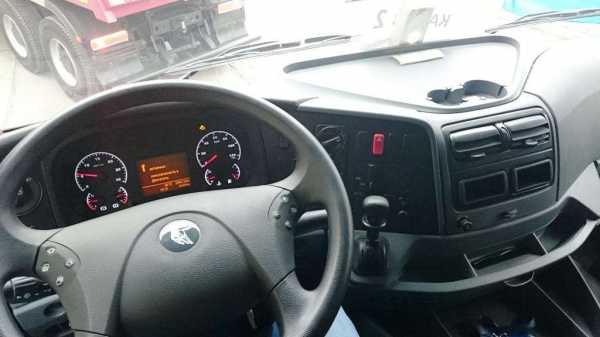

В кабине все уже знакомо по другим новинкам «КАМАЗа» — отличный обзор, хорошо читаемые приборы, удобные органы управления.

400-сильный дизель показывает большой запас мощности и тяги. Трогается он легко с третьей передачи. Немного разогнавшись, можно переключаться вверх. В кабине относительно тихо и комфортно. Кстати, в отличие от старого 65201, в версии Люкс кабина установлена не на пневмоподвеске, а на четырехточечной пружинной подвеске. Несмотря на это, и на рессорную подвеску, самосвал идет очень даже плавно, мягко гася неровности дороги.

При этом, наличие четвертой оси ничуть не усложняет управление автомобилем, разве что радиус разворота тут больше, чем на трехосном КАМАЗ-6520.

Тормоза у грузовика более прогнозируемые, чем на предыдущей модели. Чтобы остановить самосвал, достаточно небольшого усилия на педали тормоза.

Продажи новинки должны стартовать до конца 2016 года, о ценах пока не сообщается.

chert-poberi.ru

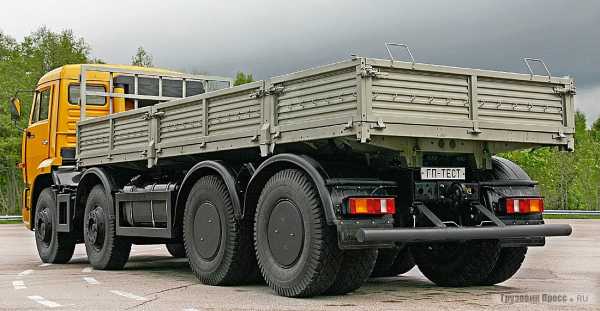

Бортовой четырехосник КамАЗ-65201 (8х4) на самосвальном шасси

К. Ушанов, фото автора

Одному из лидеров российского автопрома ОАО «КАМАЗ» постоянно приходится подтверждать свое главенство в жесточайшей конкурентной борьбе. Утешением служит рост объемов производства: суммарная доля ОАО «КАМАЗ» выросла с 14,5% в 2004 году до 15,5% в 2005-м*, и тенденция наращивания производства сохраняется и в 2006 году.

В августе прошлого года Совет директоров Группы компаний «КАМАЗ» утвердил программу стратегического развития на период до 2010 года, по которой предполагается удвоить товарооборот и выйти на уровень $3 млрд. Одно из магистральных направлений этой программы – расширение модельного ряда грузовиков КамАЗ. Одним из ведущих направлений останутся самосвалы.

Всем давно известны самосвалы КамАЗ-55111(6х4) грузоподъемностью 13 т, КамАЗ-65115 (6х4) грузоподъемностью 15 т, гамма 20-тонных КамАЗ-6520 (6х4) и его модификации, четырехосный самосвал КамАЗ-6540 (8х4) грузоподъемностью 18,5 т и 19-тонный КамАЗ-6522 (6х6). Совсем недавно в самосвальной гамме челнинских автостроителей появился «легкий» самосвал КамАЗ-53605 (4х2) грузоподъемностью 11 т. Все эти модели и модификации самосвалов из Набережных Челнов прошли через руки наших редакционных испытателей**. Правда, завод выпускает шасси для этих самосвалов, а саму гидросистему и самосвальный кузов устанавливает ближайший партнер ОАО «НЕФАЗ». Самосвальные кузова изготовляют еще около 20 предприятий, но основными на рынке остаются нефтекамские самосвалы.

И вот наступил черед следующей самосвальной новинки – КамАЗ-65201 (8х4) грузоподъемностью 25,5 тонн. Однако самого самосвала как такового мы на Дмитровском автополигоне так и не увидели. Перед нами стоял бортовой челнинский четырехосник. Видя наше недоумение, представители ОАО «КАМАЗ» объяснили, что шасси КамАЗ-65201 действительно изготовлено под самосвальную установку, но поскольку автомобиль пришел на автополигон для испытаний тормозной системы, а не для сертификации и получения Одобрения типа, то руководство НТЦ ОАО «КАМАЗ» не сочло необходимым пригонять полноценный самосвал из Набережных Челнов. Методика тормозных испытаний позволяет установить на шасси любой кузов или специальную клеть для балласта и загрузить их до необходимого веса.

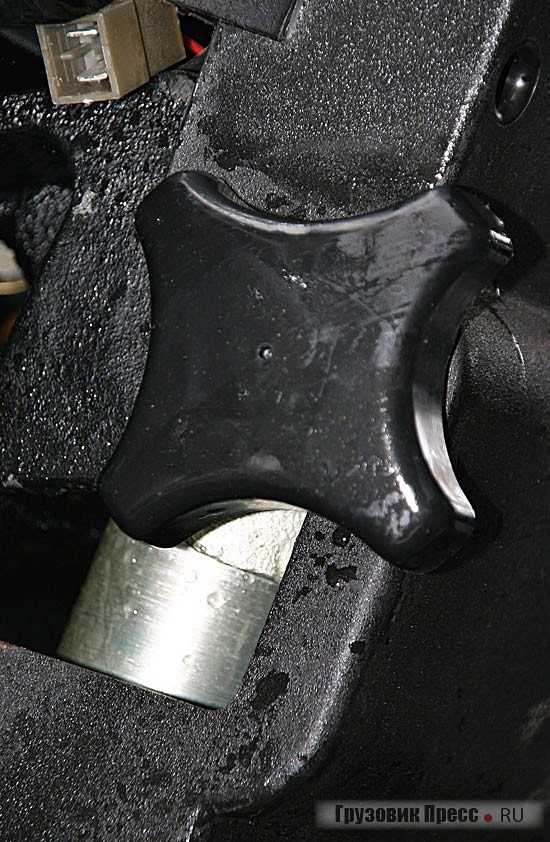

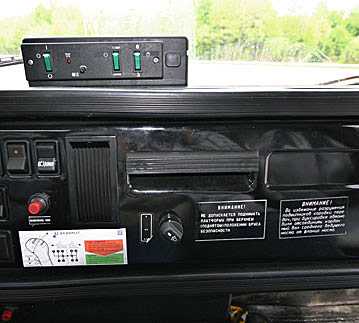

За этой крышкой находятся блоки предохранителей и реле

Загружать автомобиль ни песком, ни специальным балластом нам не пришлось, поскольку лабораторные работы, которые производили специалисты ОАО «КАМАЗ» и автополигона НИЦИАМТ, не требовали полной массы. Деваться некуда, и было решено откатать КамАЗ-65201 в снаряженном состоянии. Машина-то новая и не хотелось упускать представившуюся возможность с ней познакомиться.

Модернизацией силового агрегата ОАО «КАМАЗ» тоже занимается, создавая совместные предприятия по производству двигателей Cummins и КП ZF. В финансовой сфере развивается недавно созданная лизинговая компания. А работу PR-службы ОАО «КАМАЗ» видит весь мир на ралли-рейде «Париж–Дакар», где грузовикам КамАЗ нет равных. В общем, Группа компаний «КАМАЗ» не стоит на месте. Самое главное – продукция этого предприятия российского автопрома имеет неснижающийся спрос и расширение модельного ряда, к которому имеет прямое отношение КамАЗ-65201.

Мы испытывали продукцию ОАО «КАМАЗ» различных модификаций, но этот автомобиль нас немного удивил. Самосвальное шасси имело завидную динамику разгона. Какой грузовик может разгоняться до 60 км/ч за 15,6 с? Почти как легковой автомобиль. Это удалось реализовать не столько за счет 360-сильного дизеля КамАЗ-740.50360, но и благодаря механической 16-ступенчатой КП ZF 16S 151. Хорошая разгонная динамика зависит еще и от того, как быстро и точно включаются передачи КП. Проблем с задержкой включения передач или их неточного включения не возникало. КП работала четко и безо всяких усилий. Свою лепту вносила главная передача с передаточным отношением 5,11.

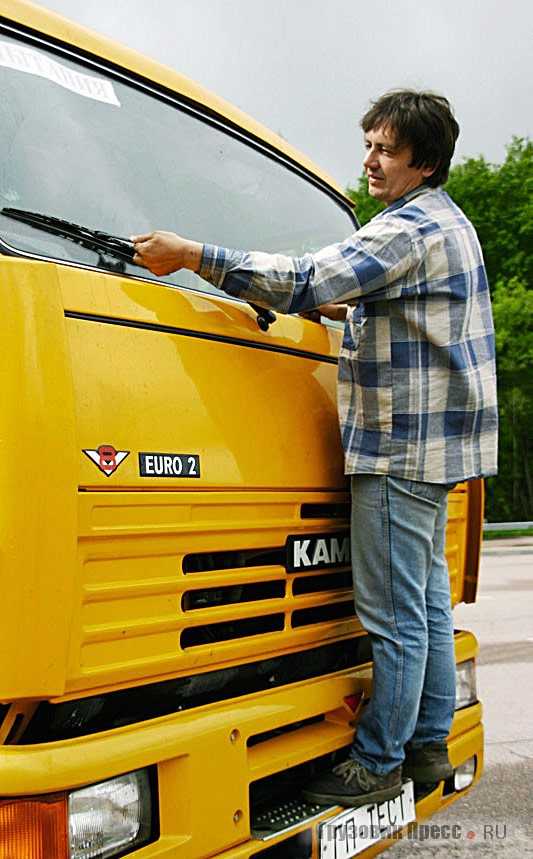

Обслужить ветровое стекло кабины водителю легко

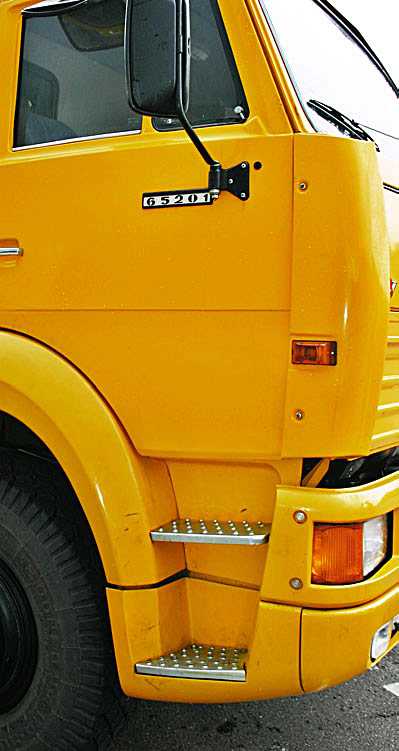

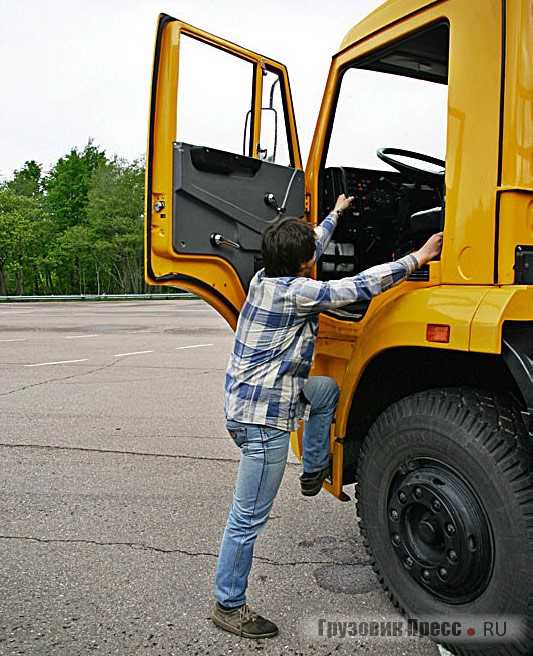

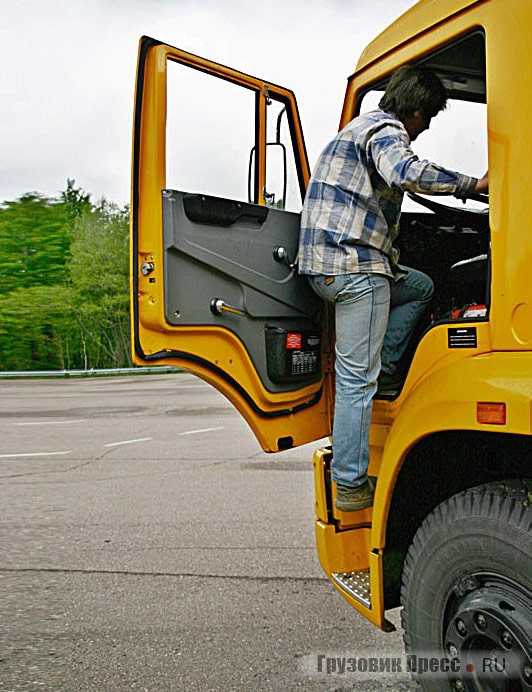

Благодаря жестким ступеням и грамотно расположенным поручням в кабину садиться удобно, но не низко ли расположена первая жесткая ступень для самосвала?

Мы делаем акцент на передаточном отношении, так как передаточное отношение 5,11 является скоростным, а не тяговым. Хотя шасси, предназначенное для установки, например, 10-, 12-кубового бетоносмесителя или крановой установки, комплектуют главной передачей с передаточным отношением 6,33.

Из этого следует, что прямые дороги для самосвала КамАЗ-65201 будут более предпочтительны, чем разбитый проселок со сложным профилем пути.

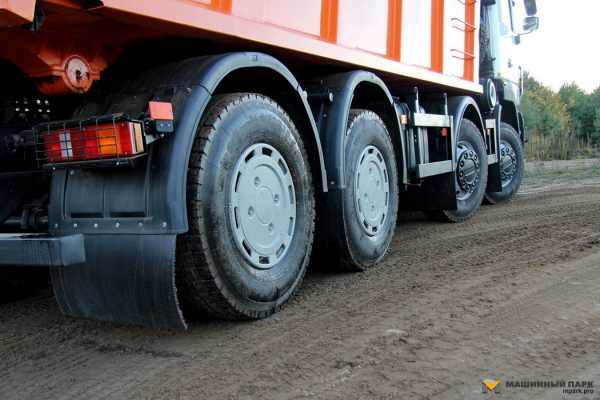

К этому заключению нас подводит и колесная формула – 8х4. Специалисты НТЦ ОАО «КАМАЗ» утверждают, что внешний габаритный радиус поворота четырехосного самосвала – 11,5 метров. Для автомобиля длиной 9,3 метра это очень хороший показатель. Однако надо учитывать то обстоятельство, что четырьмя поворотными колесами гораздо тяжелее управлять, чем двумя, – увеличивается усилие на рулевом колесе. Несмотря на то что все автомобили КамАЗ комплектуют очень мощными гидроусилителями (на некоторых модификациях преимущественно ZF), управляемость четырехоски ниже трехосных автомобилей с двумя управляемыми колесами.

Техническая характеристика самосвала КамАЗ-65201
(данные завода-изготовителя)
Снаряженная масса, кг15 350
Полная масса, кг35 000 (41 000*)
Грузоподъемность, кг19 500 (25 500*)
Двигатель:
  • тип
  • рабочий объем, см3
  • мощность, кВт (л.с.)
  • крутящий момент, Н·м
КамАЗ 740.50-360 (Euro 2)
V-8, Дизель с ТНД
11 760
265 (360)
1450 при 1300…1500 мин–1
Коробка передач:
  • тип
  • число передач вперед/ назад
ZF 16S 151
Механическая
16/ 2
Главная передача5,11
Размер шин12/00 R20 (320 R508)
Вместимость топливного бака, л400
Вместимость платформы, м316
Максимальная скорость, км/ч90

Однако основное преимущество четырехосных самосвалов заключается в меньшей осевой нагрузке и улучшенном распределении массы по осям. Конечно, основную нагрузку несет задняя тележка, но нагрузка на вторую ось гораздо большая, чем передняя от мотора и кабины. Еще один положительный эффект четырехосных грузовиков – мягкость хода даже в снаряженном состоянии.

Результаты испытаний на топливную экономичность и скоростные свойства шасси самосвала КамАЗ-65201
Масса автомобиля при испытаниях, кг15 350
Расход топлива (при заданных скоростях, км/ч), л/100 км:
19,0
23,7
27,9
31,3
35,0
39,5
44,4
45,1
Максимальная скорость, км/ч111,5
Выбег со скорости 50 км/ч, м773
Время разгона до 60 км/ч, с15,6
Время разгона с места, с:
  • на пути 400 м
  • на пути 1000 м

29,6
52,9
Погодные условия при проведении испытаний
Температура, °С+17
Скорость ветра, м/с3…6
Давление, гПа987
Относительная влажность, %43

Перед тем как взять на испытания КамАЗ-65201, среди сотрудников тест-группы возник спор: а надо ли проводить испытания челнинского грузовика? Ведь об этих автомобилях известно почти все. Самое главное – практически не меняется кабина КамАЗа и, как следствие, эргономика рабочего места водителя. На встречах с представителями ОАО «КАМАЗ» обязательно находится какой-нибудь журналист, задающий вопрос о модернизации кабины КамАЗ. И каждый раз руководители предприятия в общих чертах объясняют, что кабина самая затратная часть автомобиля и самая трудоемкая в производстве. Чтобы модернизировать кабину, необходимо модернизировать ходовую часть, силовой агрегат, трансмиссию. Расширить модельный ряд и вести правильную финансовую и маркетинговую политику предприятия – и вопрос переходит уже в иную плоскость. На пресс-конференции, состоявшейся во время ММАС-2006 в МВЦ Крокус Экспо, руководители Группы компаний «КАМАЗ» впервые озвучили идею приобретения лицензионной кабины для автомобилей КамАЗ.

В том, что челнинцы заинтересованы в расширении производственной линейки, мы убедились на примере самосвала КамАЗ-65201 и тестируемого тяжелого тягача КамАЗ-65226. Причем интересна сама тенденция его развития: от маленького КамАЗ-4307 и КамАЗ-4308 мощностью 170…180 л.с. до мускулистых КамАЗ-43118, КамАЗ-65226 мощностью 350…550 л.с.

www.gruzovikpress.ru

четырехосные самосвалы

В народе сейчас бытует мнение: «Этот самосвал очень вместительный, значит перевозка будет эффективнее и прибыли у компании, которая осуществляет транспортировку, будет гораздо больше». Для этого и начинается активное приобретение четырёхосных самосвалов.

Самым вместительным по г/п, если брать во внимание сначала марку КАМАЗ, можно называть четырёхосные самосвалы модели КАМАЗ 65201. Грузоподъёмность такого грузового автомобиля равна двадцати пяти с половиной тоннам. Этот грузовик эксплуатируется активно в транспортировке строительных (чаще сыпучих) грузов. Грузовой автомобиль оснащен двигателем КАМАЗ (740.73 400), с шестнадцатиступенчатой КП, благодаря чему имеет отличные характеристики (тягово-динамические), показывая отличную экономичность топлива. С учётом непростых эксплуатационных условий, касающихся непосредственно рулевого управления, КАМАЗ данной модели оснастили гидроусилителем ZF. А ведь именно он приобрел популярность, благодаря надёжности, а также благодаря тому, что обеспечивает точность и простоту в управлении машиной при разных условиях дорог, что очень важно на территории нашей страны, ведь все мы знаем какие у нас дороги. Машина оборудована подвеской (пневматической) сидения водителя и кабины, что понижает утомляемость человека, находящегося за рулём за счёт понижения вибрационных нагрузок. При приобретении такой специализированной техники предлагают выбрать самосвальную платформу, которая может быть овального сечения или же прямоугольного с объёмом двадцать кубических метров или шестнадцать кубометров. От плотности породы, которую будут транспортировать, и зависит необходимый по объёму кузов.

В Индии на совместном заводе идёт производство четырёхосного самосвала КАМАЗ 6540. Он производится для рынка данной страны.

На автомобильном рынке специализированной техники пользуются спросом четырёхосные самосвалы фирмы Foton (формула колёс 8х4). В ассортименте дилеров есть следующие модели:

  • Foton BJ3313DMPKC
  • Foton BJ3313DMPKF


Эти модели имеют одинаковые размеры 10 160 метров (длина) х 2 495 метров (ширина) х 3 400 метров (высота). Мах грузоподъёмность у них составляет двадцать пять тонн, а полная « m » равна сорока одной тонне. Причём мах нагрузка на оси (передние) и на тележку (заднюю) равны 7 500 килограмм + 7 500 килограмм и 26 000 килограмм.

Практика показывает нам, что доступные по цене самосвалы, произведённые в Китае, при проведении регулярного ТО и при использование оригинальных запчастей, а также расходных материалов показывают очень высокий коэффициент выхода на линию. А, следовательно, можно сделать вывод: такие специализированные грузовые автомобили довольно быстро окупаются  и, соответственно, за короткие сроки начинают приносить прибыль компании, занимающейся активно разнообразными транспортными грузоперевозками.



ruscomtrans.ru

О четырех осях, ЭВОЛЮЦИЯ ЧЕТЫРЕХОСНЫХ ГРУЗОВИКОВ МАЗ

ЭВОЛЮЦИЯ ЧЕТЫРЕХОСНЫХ ГРУЗОВИКОВ МАЗ 03.11.2015 09:46

Четырехосники 8х4 занимают промежуточное положение между классическими самыми массовыми дорожными строительными грузовиками с колесной формулой 6х4 и высокопроизводительными, но дорогими и редкимиПятиногами

Четырехосники — достаточно популярный сегмент рынка, и почти каждый производитель грузовиков старается застолбить в нем себе местечко. Обосновался в этой рыночной нише и МАЗ.

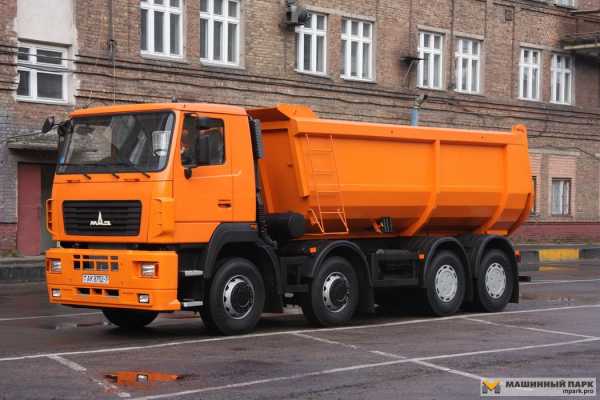

01. Сегодня МАЗы с колесной формулой 8х4 — уже привычное явление, и воспринимаются они как нечто само собой разумеющееся. Но так было далеко не всегда. МАЗовская четырехоска долго и с трудом пробивала себе путь на конвейер. Давайте вспомним, как это было.

Сперва небольшая предыстория.


Ремарка М-Парка

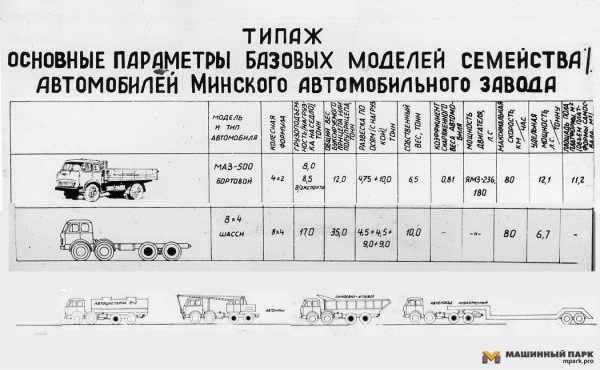

02. МАЗы с колесной формулой 8х4 были задуманы еще в середине 1960-х. Уже тогда четырехоски были включены в перспективный типаж 500-го семейства. Вот фрагмент этого типажа. Однако советская планово-экономическая система накладывала массу ограничений, и четырехосным «пятисотым» не суждено было появиться на свет.

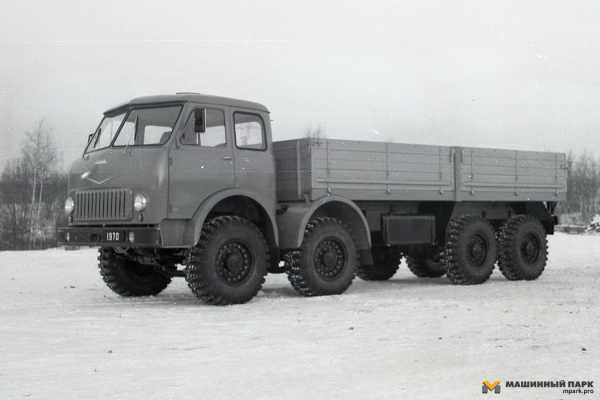

03. МАЗ-500 с колесной формулой 8х4 мог бы выглядеть примерно как то так. Но эта машина не имеет никакого отношения к МАЗу. Это экспериментальный НАМИ-0145, построенный на агрегатах Уральского автозавода в 1970 году.

Справедливости ради надо отметить, что вообще ни один советский автозавод, пока существовал СССР, так и не освоил серийный выпуск гражданских четырехосных строительных грузовиков. Однако после распада страны рынок предоставил автозаводам выбор. Казалось бы «Давай МАЗ, вперёд!», но МАЗ совсем не спешил…

04. Первым сориентировался отделившийся от МАЗа Минский завод колесных тягачей. Уже в 1994 году был готов опытный четырехосник МЗКТ-6515. В 1995-м стартовало его серийное производство. Модель, пережив несколько модернизаций, примерив несколько вариантов кабин и кузовов, до сих пор присутствует в программе.

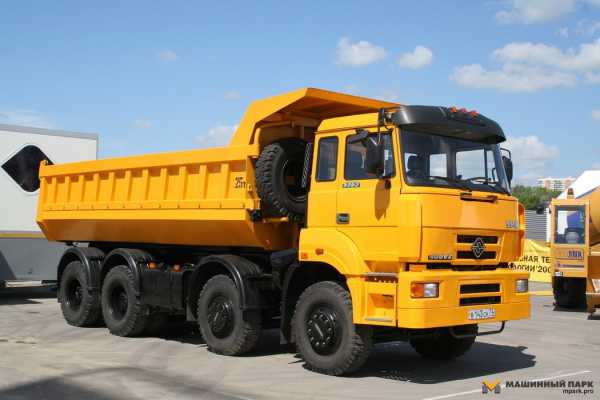

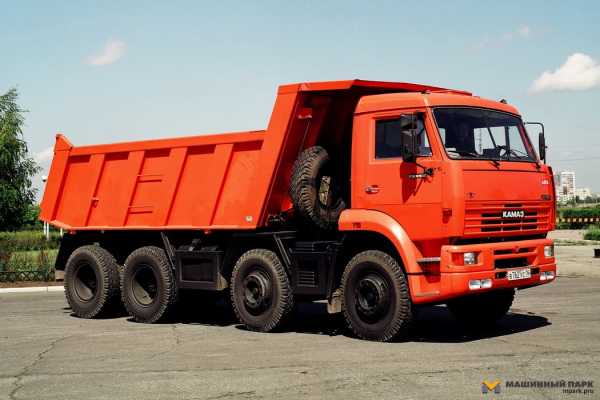

05. В 1996 году свою четырехоску представил КАМАЗ. Приделав четвертую ось к 15-тоннику КАМАЗ-65115 Челны сделали самосвал грузоподъемностью 18,5 т и получили дополнительный вариант шасси для спецнадстроек. Называлась эта машина КАМАЗ-6540.

Фото Сергея АНДРЕЕВА

06. Но против камазовского 18,5-тонника МАЗ легко мог выставить свой 20-тонный трехосник МАЗ-5516. И КАМАЗ делает прямого конкурента для МАЗовского трехосного хита и… очень быстро на базе нового семейства 6520 строит четырехосную версию. Новый 25-тонный четырехосный КАМАЗ-65201 с 2000-го года уже продается. С этой моделью КАМАЗу даже удалось проникнуть на сугубо домашний белорусский рынок МАЗа. Например, этот КАМАЗ-65201работал в Гродно.

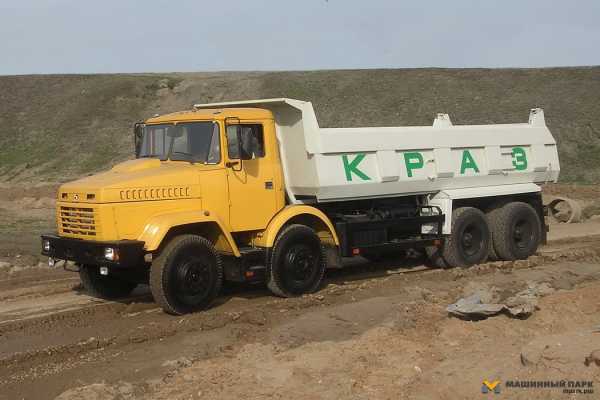

07. Дальше конкуренция только растет. Кременчугский автозавод с ноября 2004 года серийно производит свои новые четырехосники КрАЗ-7133С4.

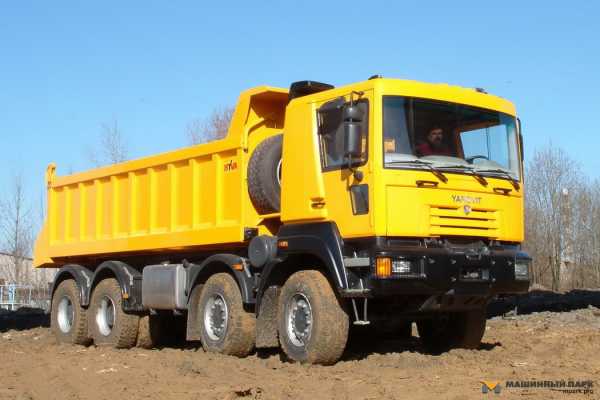

08. В 2004 году новый отечественный производитель грузовиков Yarovit строит в Минске опытные образцы своих четырехосных самосвалов. В 2005 году в Санкт-Петербурге начнется их пусть и мелко-, но все же серийная сборка. МАЗ все еще «не чешется»…

09. На выставке СТТ’2006 свой 25-тонный четырехосный самосвал показал автозавод «Урал». Этот грузовик, получивший индекс Урал-6563, грубо говоря, был наследником идей, заложенных в прототип НАМИ-0145.

Таким образом, к 2006 году все (!) отечественные автозаводы уже имели в программе четырехосное народнохозяйственное шасси. Все, кроме МАЗа….

10. И вот, наконец, в 2007 году случается чудо. МАЗ наконец-то сподобился сделать свой четырехосник. Последним из всех автозаводов СНГ. Ну почему так долго тянули? А ведь к тому времени в сегменте уже прочно обосновались еще и европейцы с китайцами.

11. Под кабиной у МАЗ-6516А8-321 был установлен 8-цилиндровый V-образный двигатель ЯМЗ-6581.10 мощностью 400 л.с., агрегатированный со сцеплением MFZ-430 и 12-ступенчатой китайской коробкой передач Shaanxi 12JS200TA. Грузоподъемность самосвала составляла 25 т при общей массе 41 т.

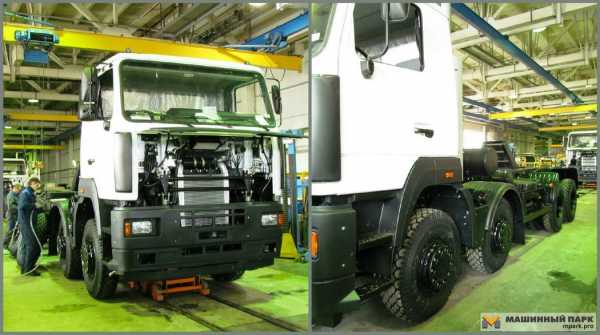

12. Новую модель сложно было вписать в МАЗовский технологический цикл сборки, поэтому четырехосников собирали немного, а потом вообще «отдали на аутсорсинг». С лета 2009 года сборкой МАЗов 8х4 занялось СП ЗАО «МАЗ-МАН».

Фото Константина ЗАКУРДАЕВА

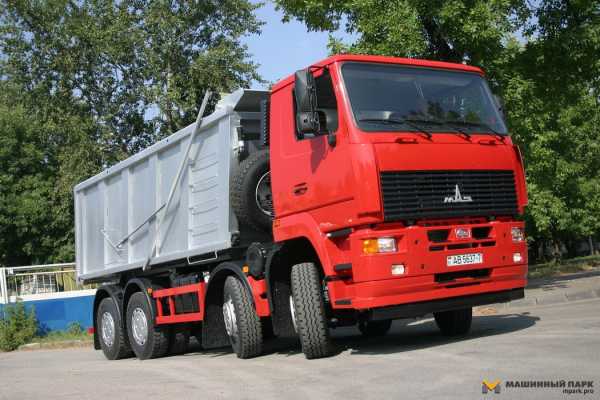

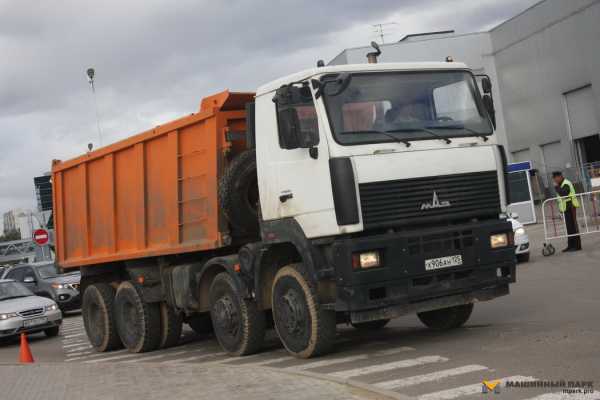

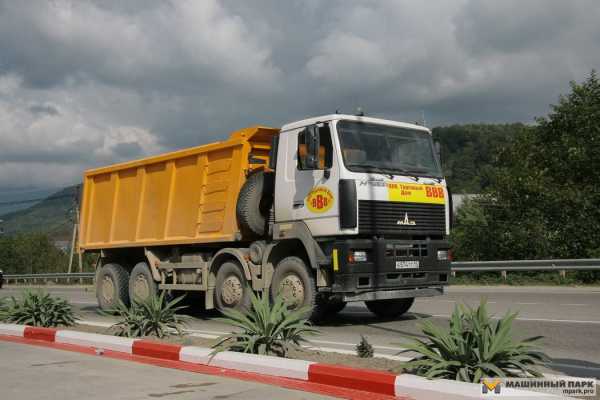

13. Однако рынок эту машину принял очень хорошо. Например, этот экземпляр строил олимпийские объекты в Сочи.

14. А этот, зарегистрированный аж во Владивостоке, работал в Москве.

15. Этот МАЗ-6516А8 освоился в Туркмении.

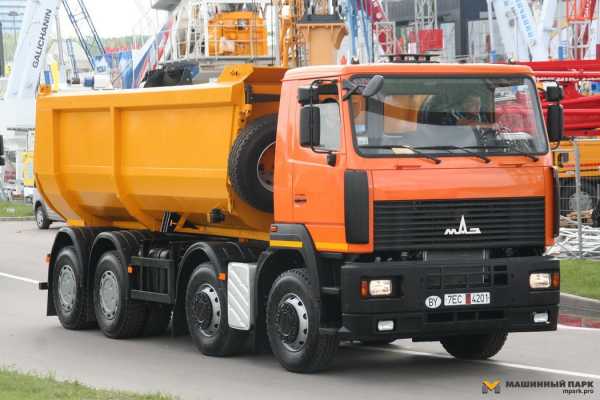

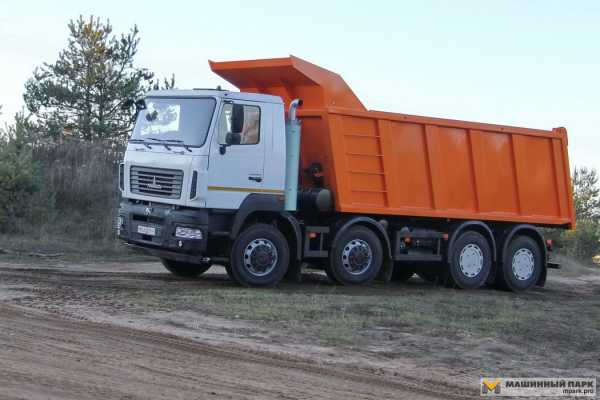

16. В 2010 году четырехосному семейству грузовиков МАЗ придали новый импульс, проведя их модернизацию. Перераспределили нагрузку на мосты, увеличив расстояние между передними осями с 1600 до 2030 мм, стали «примерять» новые двигатели и кузова.

17. Первой ласточкой модернизированного семейства стал МАЗ-6516V8-520 с U-образной платформой и 400-сильным двигателем MAN D2066 LF41 уровня Euro-5. Кстати, это был первый белорусский самосвал, который вытянули на «евро-пятые» нормы.

Фото Максима ШЕЛЕПЕНКОВА

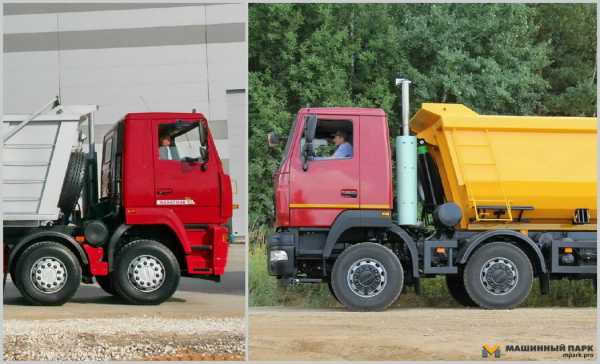

18. Затем начала потихоньку меняться внешность. Сперва установили рестайлинговую переднюю маску, но со «старым» бампером.

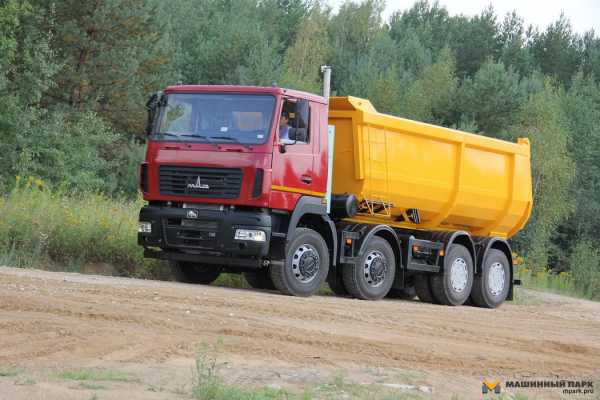

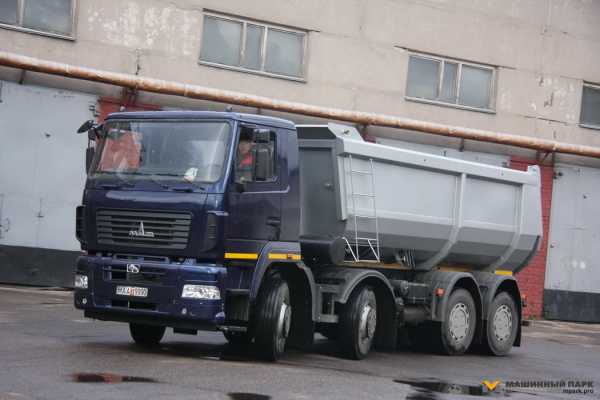

19. С полностью новой внешностью четырехосник предстал в 2011 году. Это выставочный вариант под индексомМАЗ-6516W8-420-000 и с 400-сильным дизелем Cummins ISLe 400 40.

20. На серийных машинах бампер, окрашенный в цвет кабины, почти не встречается. Хотя с точки зрения практичности, пожалуй, это даже лучше. Это модификация МАЗ-6516В9-480-000. Внешне выглядит так же, но двигатель другой —ЯМЗ-651.10.

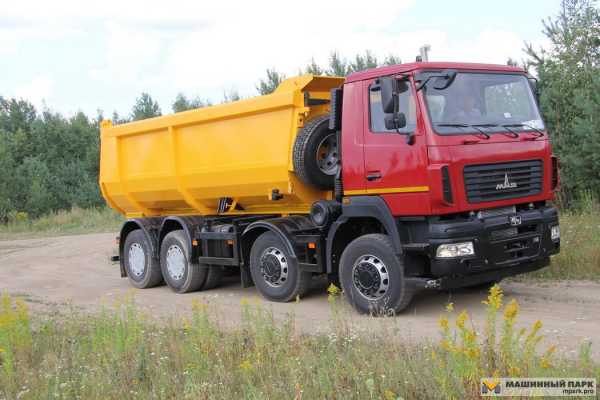

21. В прошлом году семейство пополнилось новой модификацией МАЗ-6516B9-481-000 с кузовом «немножко» увеличенной вместимости. МАЗ, поддавшись тренду, заданному китайцами и КАМАЗом, нынче сильно увлекся самосвальными кузовами монструозных объемов. Этот вариант «соблазна самосвальщика» — еще одно проявление, на наш взгляд, мягко говоря, нездорового увлечения, провоцирующего перегруз со всеми вытекающими.

А что насчет спецтехники на МАЗовских четырехосных шасси? Она существует, но, на удивление, ее почему то сих пор очень мало.

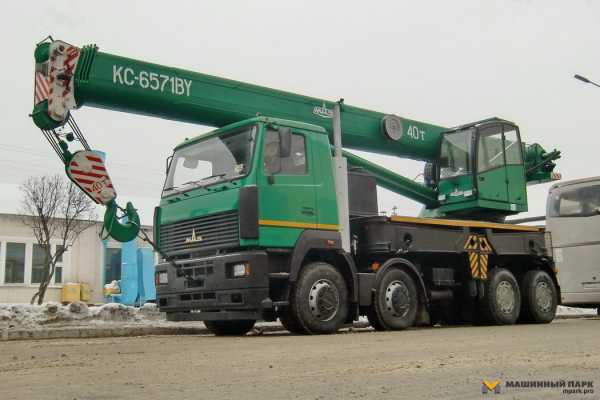

22. Первую спецмашину представили в 2010 году. Автокран КС-6571BY с модной овоидной стрелой грузоподъемностью 40 т построили на «Могилевтрансмаше» — филиале МАЗа. Однако, судя по всему, в серию машина не пошла.

Фото Андрея ФИЛИППОВА

23. Вторым вариантом стал южнокорейский бетононасос Everdigm 43CX-5, который «Могилевтрансмаш» смонтировал на длиннобазном МАЗ-6516. Такому спецварианту присвоили собственный индекс МАЗ-693269, но и эта машина осталась единичным экземпляром. Однако с компанией Everdigm сотрудничество у МАЗа на некоторый период все же сложилось.

Фото Сергея ЛИПСКОГО

Пожарные четырехосные МАЗы пусть и в небольшом количестве, но все же увидели серию, причем с двумя вариантами спецнадстроек, поставщиком которых выступил Everdigm.

24. Коленчатый подъемник Everdigm ЕАР481004 на том же «Могилевтрансмаше» установили на удлиненное шассиМАЗ-6516 и несколько таких машин уже под обозначением АКП-48 поступили в белорусское МЧС.

Фото Сергея ЛИПСКОГО

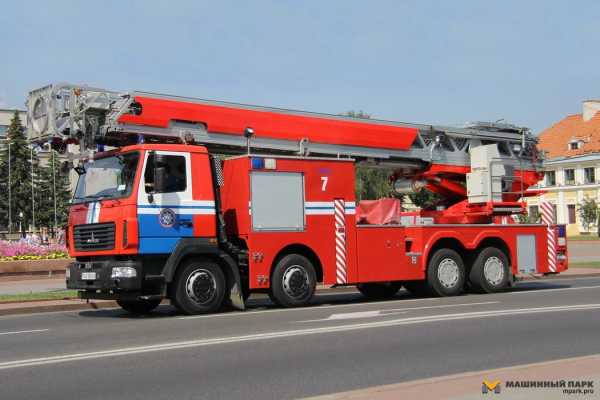

25. Второй пожарный четырехосный МАЗ — это автолестница. Опять же южнокорейская, Everdigm ERL52, смонтированная там же, в Могилеве. Отечественный индекс — АЛ-52. Этот экземпляр несет службу в Гродно.

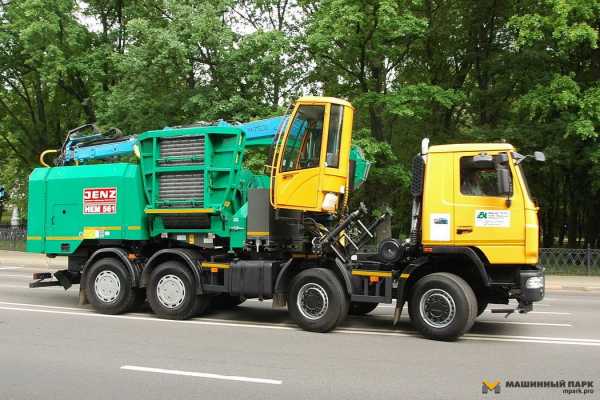

26. Есть еще один весьма экзотический МАЗовский четырехосник — это смонтированная на шасси МАЗ-6516В9немецкая измельчительная установка Jenz НЕМ 561DQ в паре с мозырьским манипулятором М75-05. Собран этот спецавтомобиль опять же в МАЗовском «кузовном ателье» — «Могилевтрансмаше», потому у машины есть собственный отраслевой индекс — МАЗ-694469. Работает этот агрегат в Вилейском лесхозе.

Фото Сергея ЛИПСКОГО

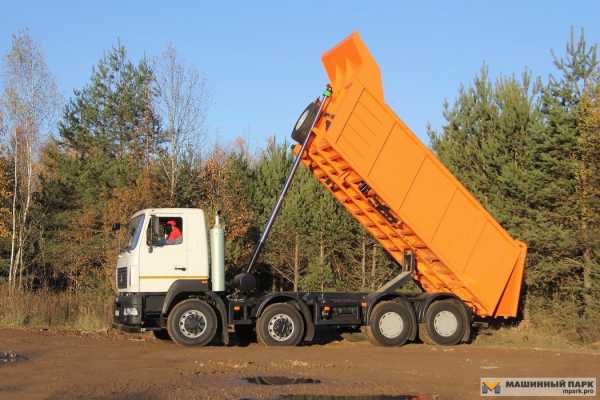

27. Но главной специализацией МАЗовских четырехосников пока остается самосвальная.

Странно, что нет ни одной бетономешалки или кюветного эвакуатора, смонтированных на шасси МАЗ с колесной формулой 8х4. Однако, отрадно, что четырехосные МАЗы, пусть и не быстро, но все же увидели свет. Но все равно их меньше, чем могло бы быть. Может, пора задуматься над тем, чтобы активизировать работу со сторонними «бодибилдерами»?


nvb-group.ru

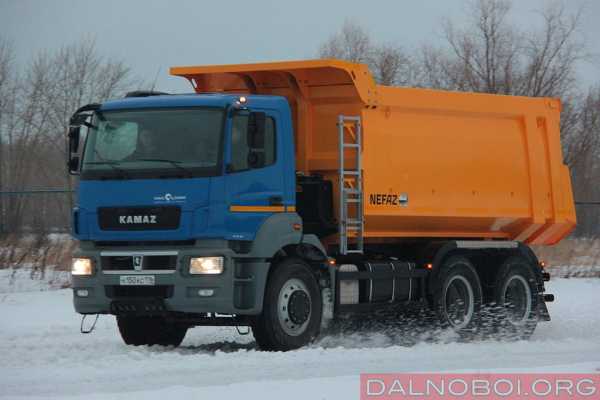

Трехосный самосвал КАМАЗ-65802

Сейчас одно из главных направлений в работе автозавода – продвижение новых седельных тягачей КАМАЗ-5490 с кабиной и двигателем Mercedes-Benz Axor. Говорят, что за выпуском новых КАМАЗов, за отзывами перевозчиков о флагмане пристально следит гендиректор Сергей Кагогин. Чем вызвано такое внимание со стороны Сергея Анатольевича? Тем, что КАМАЗ-5490 это вовсе не одна только новая дальнобойная кабина для магистральных тягачей, а фактически этот автомобиль – родоначальник целого поколения перспективных челнинских грузовиков. Когда-то таким лидером, ведущим за собой, был бортовой КАМАЗ-5320, затем самосвал КАМАЗ-6520… Для автозавода важно максимально отладить конструкцию нового семейства, технологии, быстрее избавиться от детских болезней.
В прежней гамме грузовиков строительного назначения трехосники КАМАЗ-6520 и четырехосники КАМАЗ-65201 являлись несомненными лидерами по грузоподъемности, а также по применению новых узлов и агрегатов. Тем самым реализовывалась программа по применению высокотехнологичных и качественных комплектующих, производимых на созданных КАМАЗом совместных предприятиях с ведущими иностранными фирмами, специализирующимися на производстве автокомпонентов для грузовиков. Их четыре: СП «ZF-КАМА» по производству коробок передач, «CUMMINS-КАМА» по производству двигателей, «Кнорр-Бремзе КАМА» по изготовлению аппаратуры для пневматических тормозных систем и с «Федерал Могул Набережные Челны» – одним из мировых лидеров в производстве поршней, гильз, колец и вкладышей для двигателей. КАМАЗ стал для них стратегически важным партнером.
Однако запущенный в производство накануне нового 2014 года тягач КАМАЗ-5490 с кабиной и двигателем Mercedes-Benz Axor оказался еще более насыщен современными разработками. Подход к концепции разработки нового самосвала КАМАЗ-65802 оказался аналогичным. Скорее всего под новое семейство даже проведут и ребрендинг марки. Пока не понятно, будут сохранять само название «КАМАЗ» или сменят его частично. Возможно, дополнят каким-либо «эпитетом», как это сделала «Группа ГАЗ». В любом случае, важно, что ОАО «КАМАЗ» серьезнейшим образом старается обеспечить российских перевозчиков современными автомобилями.

Двигатель
Напомним, что сейчас индекс КАМАЗ-5490 носят два совершенно разных челнинских тягача. Первый, который выпускают серийно, оснащен двигателем Mercedes-Benz – рядной «шестеркой» OM 457 LA объемом 11,97 литра с настройкой 428 л. с./2100 Н.м. Эти дизели собирают в Германии, на моторном заводе концерна Daimler AG в Мангейме. Коробка – 16-ступенчатая ZF, изготовленная в Челнах, ведущий мост – Mercedes-Benz, кабина – Mercedes-Benz Axor. Второй тягач «5490» можно увидеть только в научно-техническом центре – с «камазовским» мотором V8 и кабиной, разработанной южнокорейской компанией DMEC по заданию ОАО «КАМАЗ».
Но это только явные и самые крупные отличия двух тягачей – мелких значительно больше. Этот тягач находится в стадии разработки, он – перспективный. Но обратите внимание: мотор стоит «камазовский», и это говорит о том, что над его доводкой под современные требования серьезно работают. И где он будет стоять – на тягаче или самосвале, это уже другой вопрос. Ведь невозможно в одночасье свернуть производство своих двигателей и перейти на другие, пусть и более современные. Да и нет в таком быстротечном переходе особого смысла, в том числе и экономического. К примеру, MAN после постановки в производство в середине 2000-х современных двигателей D 2066 объемом 10,5 литра не отказался от 12-литровых D2866, которым сегодня почти тридцать лет. И у Scania на смену 14-литровым моторам V8, снятым с конвейера в начале 2000-х, пришли 16-литровые DC16, которые можно считать результатом глубокой эволюции двигателей прежнего поколения. И ведь шведы «раскрутили» эти двигатели до ­Евро-6 и 730 л. с.! Таких примеров множество, по любым производителям, вплоть до «китайцев».

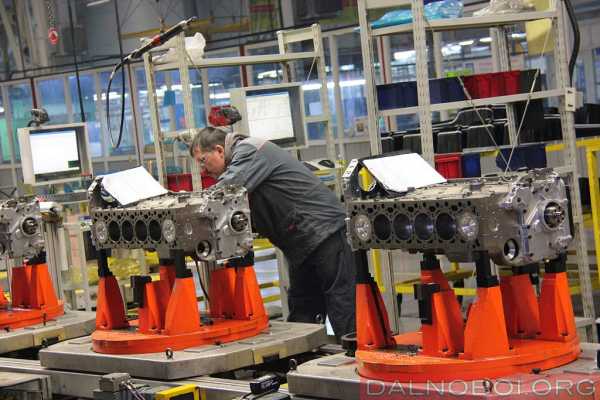

Год назад нам показывали двигатель V8 КАМАЗ-740.73-400 Евро-4, теперь на самосвале стоит мотор КАМАЗ-740.735-400, то есть с дополнительной «пятеркой» в индексе, и он уже выполняет нормы Евро-5. Характеристики не изменились: мощность 400 л. с., максимальный крутящий момент 1764 Н.м. И для тягача, и для самосвала – вполне достаточно, ведь раньше на трехосные КАМАЗ-6520, на 20-ти и 25-тонные самосвалы ставили 360-сильные двигатели. Или другой пример: поставляемый в Россию в середине 2000-х Mercedes-Benz Axor 3328К 6х4 (модификация 375. 373.12) при полной массе 33 тонны имел мотор ОМ 906 в 279 л. с. Интересно, что когда в прошлом году нам показывали самосвал КАМАЗ-65802 6х6 и на нем удалось прокатиться по территории НТЦ, выяснилось, что от «камазовского» мотора в кабине самосвала ощутимо меньше шума, чем в тягаче от чистокровного «мерседесовского». Отрадно, что это наблюдается при абсолютно одинаковой шумоизоляции.


Эти моторы созданы на основе «длинноходной» «восьмерки» КАМАЗ-740.50-360 с увеличенным до 130 мм ходом и рабочим объемом 11,76 литра. Эксплуатационники давно заметили, что «50» серия надежнее прежних, «квадратных» моторов 120х120 мм и экономичнее даже в исполнении с механическим ТНВД. К этому же семейству относятся моторы КАМАЗ-740.61-320. Несмотря на внешнюю схожесть и габариты (радиус кривошипа увеличен всего-то на 5 мм!), длинноходные дизели КАМАЗа очень серьезно отличаются от моторов прежнего поколения – взаимозаменяемыми остались меньше 30% деталей. Изменения направлены на обеспечение прироста мощности, крутящего момента, и при этом еще и на увеличение ресурса. А это целый комплекс мероприятий: от увеличения диаметра болтов крепления крышек коренных подшипников до полностью модернизированных систем двигателя (питания, смазки, охлаждения), а также придания отливке блока большей жесткости за счет изменения его силовой схемы. Еще одно важное отличие двигателей КАМАЗ Евро-4 и Евро-5: они оснащены электронноуправляемой топливной системой Сommon Rail. Эти моторы, как и предполагалось, оказались экономичнее и надежнее моторов Евро-3 с ярославскими ТНВД ЯЗДА-337-23 с электронной системой управления или аналогичных, но рядных насосов Bosch P7100 тоже с электронным регулятором RE-30. Известная проблема на моторах КАМАЗ Евро-3 с ТНВД Bosch: разбивается шпонка и паз крепления шестерни привода на валу. Нарушается установка угла опережения впрыска, и четкой работе двигателя приходит конец. Из-за люфта возникают ударные нагрузки в приводе, пагубно влияющие на подшипники, шестерни, пластины привода и муфты. Все это происходило из-за увеличенного давления распыла топлива – при этом растет сопротивление вращению, а в результате возрастает нагрузка на привод. Дефектный вал привода еще и сложно было заменить: снять коробку передач, картер сцепления, демонтировать маховик, а потом все собрать заново. У моторов КАМАЗ с Сommon Rail ТНВД работает без цикличных нагрузок – ровно, поэтому и проблем с поломками привода нет.
Еще одна перспективная версия «камазовского» V8 – КАМАЗ-750.10 (см. «Рейс» №9-2014г.) Одно из видимых отличий этого мотора – у него нет раздельных для каждого цилиндра головок блока. Здесь головки единые на каждый ряд. Единые головки позволяют избавиться от извечной камазовской проблемы – водяных уплотнений резиновыми «бочатами». Прокладка под новой головкой будет наборной, металлической, с полимерными уплотнениями водяных и масляных каналов. Но с такими головками заводу придется тщательнее обеспечивать высоту выступания гильз над поверхностью блока, а также изменить схему крепления головок. Из-за этого придется модернизировать и сам блок цилиндров.
Важный момент: новые головки сделаны по схеме четыре клапана на цилиндр. По большому счету при двух клапанах и мощной турбине вполне можно обеспечить хорошее наполнение цилиндров свежим зарядом воздуха, и соответственно – обеспечить нужную мощность. Однако четыре клапана все равно лучше справятся с этой задачей. Планируется несколько настроек мощности: 320, 360 и 400, а дальше – недосягаемые прежде 440 и 500 лошадиных сил, максимальным крутящим моментом до 2400 Н.м. Еще лучше мощностные характеристики можно было бы получить с 13-литрового мотора с увеличенным ходом до 136 мм, но судя по всему такую версию КАМАЗ-750 пока делать не собираются. Турбокомпрессор будет один, а не пара, как раньше, причем с электроннорегулируемой геометрией направляющего аппарата. Такой ТКР нужен не только для пологой кривой крутящего момента, но и для выполнения перспективных норм токсичности. Выпуск этих турбин планируют освоить на «КАМАЗе», а альтернативным производителем будет Schwitzer или Holset. Форсунки будут установлены по оси цилиндра, то есть применена другая, «более» оптимизированная камера сгорания. А это связано с доводкой всего рабочего процесса. Понятно, что такие изменения направлены не только на рост мощности, но и на повышение экономичности. В перспективе единые головки позволят добиться еще одного преимущества в сравнении с раздельными – появится возможность оснастить двигатель эффективным моторным компрессионным тормозом. Будет особенно замечательно, если моторный тормоз дополнят трансмиссионным замедлителем ZF Intarder, монтируемым на коробку передач ZF Ecosplit.
Все «камазовские» моторы Евро-5 – и КАМАЗ-740, и КАМАЗ-750 – сейчас проходят испытания, ведется подготовка к их приемке и сертификации, параллельно ведутся работы по технологической подготовке производства. Изготовление опытно-промышленной партии двигателей запланировано на 2015 год.
Еще один перспективный двигатель Евро-5, над которым работают в НТЦ ОАО «КАМАЗ», создается в сотрудничестве со швейцарской компании Liebherr-International AG. Эта компания знаменита не только холодильниками и подъемными кранами – швейцарцы производят и дизели. Для «КАМАЗа» разрабатывается рядная «шестерка» объемом 12 литров с раздельными «четырехклапанными» головками. Мощность дизеля 550 л. с., но и это не предел. Будет и газовая версия двигателя мощностью 450 л. с. Серийный выпуск этих моторов, несмотря на кризис, планируется начать уже в 2017 году. Напомним, Liebherr помогала MAN в разработке и производстве флагманского V8 D2868 объемом 16,16 литра – в 2007 году он был мощностью 680 л. с. Сейчас на моторах Liebherr V8 вместо ярославских «восьмерок» уже второй сезон ездит команда «КАМАЗ-Мастер». Какие результаты партнерства гонщиков со швейцарцами – сами знаете… Во время нынешнего визита на «КАМАЗ» мы видели эту перспективную «шестерку» – планируем сделать подробный материал в ближайших номерах журнала.

Трансмиссия
На самосвале КАМАЗ-65802, так же как и на тягаче КАМАЗ-5490, установлена 16-ступенчатая коробка ZF Ecosplit и однодисковое диафрагменное сцепление диаметром 430 мм фирмы Sachs, входящей в концерн ZF. Сейчас уже все тяжелые камские грузовики оснащаются 16-ступенчатыми коробками ZF, изготовленными на СП «КАМА ЦФ». Это модель 16S1820. В конце января 2014 года производство переехало в новый корпус, что позволит в ближайшие несколько лет увеличить выпуск коробок в 2,5 раза, довести объемы до 50 тысяч в год. На разных российских предприятиях, в том числе и на ОАО «КАМАЗ», ОАО «ЗМЗ», на ООО «РосАЛит», налажено литье и мехобработка алюминиевых корпусов коробок, чугунных крышек и картеров сцепления, изготовление валов и шестерен. Таким образом, по состоянию на 1 апреля 2014 года уровень локализации деталей коробок Ecomid и Ecosplit на СП «ЦФ КАМА» составляет 52 процента, но подшипники, синхронизаторы, сальники поставляются из Германии. Сейчас коробки семейств Ecomid и Ecosplit кроме «КАМАЗа» приобретает не только автозавод «Урал», но и питерский завод MAN. Это говорит о высоком качестве челнинских коробок. Кроме того, были случаи, когда из Набережных Челнов отправляли изготовленные здесь детали в Европу, на другие заводы ZF.
Именно в применении коробок ZF одно из многих отличий КАМАЗ-5490 и КАМАЗ-65802 от Mercedes-Benz Axor вообще и в частности – от Axor, собираемых в Челнах. Напомним, что 16-ступенчатую коробку ZF Ecosplit кроме ОАО «КАМАЗ» применяют DAF, MAN, Renault Trucks, IVECO, турецкий Ford Cargo, МАЗ и еще с дюжину производителей тяжелых грузовиков по всему миру. Коробки ZF Ecosplit хороши подбором передаточных чисел, диапазон – оптимальный, выверенный годами и разными производителями, вплоть до «китайцев», «японцев» и «корейцев». Один из вариантов чисел от 16,41 до 1,00 – как раз и применяется на новых КАМАЗах. А на «чистопородном» самосвале Mercedes-Benz Axor, между прочим, стояла 9-ступенчатая коробка G ­221-9…
Как люксовую комплектацию можно рассматривать предложение 12-ступенчатой электронноуправляемой механической автоматизированной коробки ZF 12AS 2131, то есть As-Tronic. У нее передаточные числа от 15,86 до 1,00. На одном из показанных в этот раз самосвалов как раз и стоял ZF As-Tronic. Примечательно, что для новых КАМАЗов теперь разработали особый подрулевой переключатель, схожий с европейскими, на который и вывели управление коробкой-роботом, а на обычные механические ZF Ecosplit планируют вместо привода телескопической тягой монтировать тросы.
Другое предсказуемое и оправданное конструкторское решение – применение «мерседесовских» ведущих мостов. Если на КАМАЗ-5490 стоит гипоидный мост Daimler HL6, который применяется на Axor и Actros, то и для самосвала КАМАЗ-65802 тоже обратились за помощью к немцам. У Mercedes-Benz огромный опыт в разработке и производстве ведущих мостов со ступичными планетарными редукторами с блокировками дифференциалов. Для «полноприводника» КАМАЗ-65802 применяют «мерседесовские» мосты: AL7 – передний, HL7 – средний и HD7 – задний ведущий мост. Передаточное число редукторов 5,143, но есть и другие числа, в частности – 5,333. То есть можно подобрать оптимальную трансмиссию и для самосвального автопоезда. Во время небольшого тест-драйва по глиняному карьеру в очередной раз обратил внимание, насколько же у этого камского «Мерседеса» мал радиус разворота! И это несмотря на передний ведущий мост! По маневренности машина вполне сопоставима с самосвалом 6х4.
Кстати, наверняка вслед за полноприводным трехосником появится и версия 6х4, а также 8х4. Это настоящие «строители» и наиболее универсальные в применении: тягачи – седельные и балластные, самосвалы, автобетоносмесители, автокраны и шасси для прочих надстроек. Между тем у немцев строительные Mercedes Actros Bau есть и в варианте 8х8, а также менее дорогой 8х6, так что аналогичные версии стоит ждать и от «КАМАЗа».
Три года назад шли разговоры, что в Набережных Челнах наладят производство «мерседесовских» ведущих мостов. Теперь выясняется, что гипоидные мосты седельных тягачей все же остаются импортными, с завода осей Daimler в городе Кассель, а здесь будут локализовывать мосты со ступичными планетарными редукторами. Причем в несколько этапов, постепенно осваивая производство различных узлов и деталей. Потребность в мостах со ступичными редукторами – до 35 процентов от всех выпускаемых КАМАЗов. Напомним, на тяжелые самосвалы КАМАЗ устанавливали болгарские мосты «Мадара», которые выпускают по лицензии Skoda и венгерские RABA (сейчас отношения с венгерской республикой значительно улучшились!), а еще «КАМАЗ» плотно сотрудничает с компанией Dana… Кроме того, по отзывам перевозчиков, надежны и современные «камазовские» мосты со ступичными пятисателлитными редукторами. Кстати весьма показательно, что на КАМАЗ-65802 применена «камазовская» раздатка модели «6522», а не ZF. Еще к вопросу об импортозамещении: кроме немецких и турецких карданов, возможно, на тяжелые камские грузовики будут поставляться и белорусские валы. У Гродненского завода большой опыт в производстве «белазовской» крестовины, которая выдерживает огромный крутящий момент.

Ходовая

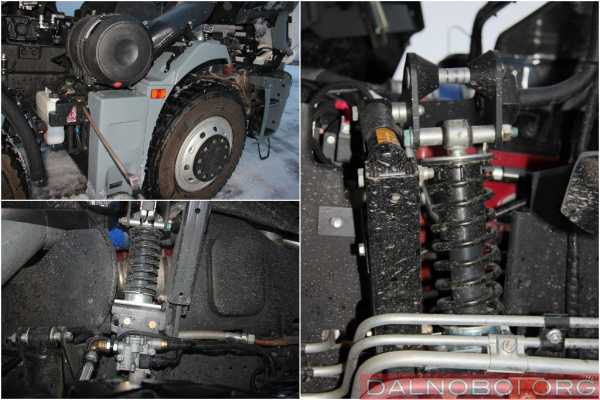

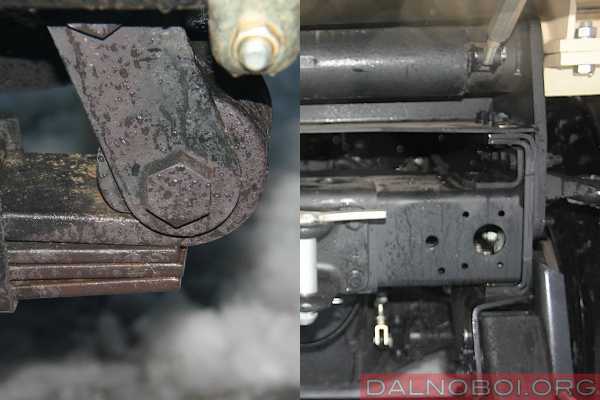

На самосвалах тяжелой серии применена самая прочная среди всех КАМАЗов рама, ровная по всей длине, одной высоты – 280 мм с 80-миллиметровыми полками. Такая рама хороша самосвалу или автобетоносмесителю, трехосному тягачу или бортовому грузовику для создания дюжины вариантов колесной базы. На тех рамах, что применяют на КАМАЗ-65117 и КАМАЗ-65115, тоже не самых «хилых» грузовиках, под кабиной профиль лонжеронов имеет переменное сечение. Кроме того, у КАМАЗ-6520 и КАМАЗ-65201, а также у нового КАМАЗ-65802 рама двойная – лонжерон в лонжероне, суммарной толщиной 14 миллиметров. Такие рамы применяют все серьезные производители грузовиков строительного и военного назначения – они очень прочны на изгиб и в то же время обладают нужной упругостью скручивания при преодолении неровностей. Заготовки лонжеронов и траверс – отечественные или импортные, но обязательно из высокопрочной стали. Рама нового КАМАЗ-65802 собрана по современной технологии – все кронштейны и траверсы крепятся на высокопрочных болтах. Под поперечиной №1 монтируется противоподкатный брус, и, что важно – на лонжеронах в этом месте смонтирован массивный интегральный кронштейн, объединяющий передние кронштейны рессор, крепление кабины, на него же ставится и ГУР. Такой кронштейн и в Европе стали применять совсем недавно… Его главное назначение, кроме технологических ухищрений – улучшить управляемость автомобиля за счет уменьшения перемещений и скручивания лонжеронов в этом месте. Так же на «остроте» руля должно сказаться и применение новых малолистовых передних рессор с серьгами сзади, то есть без скользящей опоры. Но надо помнить, что и у обычной тяжелой серии КАМАЗов в передней подвеске много изменений, вызванных увеличенной грузоподъемностью: сами рессоры с более толстым «пакетом», листы длиннее и шире, поэтому и кронштейны рессор другие. Совершенно понятно, что на переднем управляемом и на заднем ведущем мосту есть стабилизаторы поперечной устойчивости – для самосвала с высоким центром тяжести они просто необходимы. Удивляет лишь установка торсиона стабилизатора в неразъемные «уши» кронштейнов. Хотя там стоят долговечные полиуретановые втулки, когда-нибудь и им приходит срок. А раскручивать стремянки ради замены втулок – не в радость.
Еще одна новинка касательно подвески КАМАЗ: в НТЦ работают над передней независимой подвеской и, как говорят – в первую очередь, именно для самосвалов. Понятно, что на конвейере она появится лет через пять-шесть…Подвеска будет шкворневой, на двойных поперечных рычагах, с пневмобаллонами. Схожая подвеска есть у нового Volvo FH, и аналогичную демонстрирует на выставках компания ZF – что-то похожее ставят на некоторые европейские автобусы. Почему КАМАЗ адаптирует новую подвеску даже не на тягач, а на самосвал? Чтобы поднять среднюю скорость на маршруте, увеличить эффективность перевозок. Кроме того, заменить поврежденный пневмобаллон легче, быстрее и дешевле, чем рессору. Да и не факт, что эта замена так уж и быстро понадобится.
На КАМАЗ-65802 установлена модернизированная задняя подвеска, знакомая нашим перевозчикам по тяжелым самосвалам КАМАЗ-6520 и КАМАЗ-65201. Внешне ее можно отличить от старой по мощным 13-листовым рессорам, толщиной листов по 20 миллиметров, а также по стремянкам, установленным гайками вниз. Хотя прежняя ориентация стремянок в пространстве была просто эталонной – гайками вверх. Подобраться к ним, чтобы подтянуть стремянки, можно было элементарно, сейчас же это придется делать только с ямы. Также была подвергнута существенным изменениям и конструкция самого балансира – теперь тележка способна нести нагрузку до 25 600 килограммов. Такой балансир как раз соответствует паре «мерседесовских» 13-тонных мостов. Кстати, нарекания перевозчиков к балансирам встречаются и по импортным самосвалам, а «камазовские» в аналогичных условиях ходят вполне нормально. Надежна и конструкция реактивных штанг для тяжелой серии автомобилей КАМАЗ. В них применены широкие, большего диаметра, сайлентблоки, с пальцем с двумя «ушами» – аналогичные применяют на штангах всех тяжелых грузовиков иномарок. В случае ремонта открутить пару болтов гораздо проще, чем греть газовым резаком и выбивать конусной палец, как было с реактивными штангами прежней конструкции. Но в перспективе планируют сверху мостов ставить не одиночную штангу, а спаренную – А-образную. Она еще надежнее и лучше держит мост. Многие детали подвески для «КАМАЗа» разрабатывает и производит ПО «Ростар» из Набережных Челнов. Очень качественная продукция, которую используют и для тяжелой серии автомобилей КАМАЗ, и даже на дакаровских КАМАЗах.
За легкость управления отвечает импортный гидроусилитель. Здесь возможны два производителя: ZF или RBL, они применялись еще на КАМАЗ-6520 и КАМАЗ-65201. Для совместной работы с чужестранным ГУРом пришлось установить другой лопастной насос. Внешне он схож с прежними насосами ГУР, но у него большая производительность и рабочее давление. Все это позволяет легко крутить руль не только на груженом КАМАЗ-6520 6х4 или КАМАЗ-65802 6х6, но и на четырехоснике с дополнительным мостом. Кроме того, германские рулевые механизмы не сопливятся маслом, как те, которые стояли раньше.
Тормозные механизмы – барабанные, естественно, идут вместе с «мерседесовскими» мостами. Между тем на переднюю ось строительных Mercedes-Benz Actros могут монтировать и дисковые механизмы, но преимущественно на трехосные 6х4. Возможно, и перспективные КАМАЗы появятся в такой комплектации – во всяком случае, у перевозчика должен быть выбор. Пневмоаппаратура тормозов применяется как отечественного производства, так и Knorr-Bremze. То есть и по этим параметрам новый КАМАЗ тоже не хуже самосвалов-иномарок.
В зависимости от предпочтений заказчика автомобиля может применяться разная ошиновка. Один из вариантов – шины наиболее уважаемого нашими перевозчиками размера 12,00R20. Для строительного грузовика «мазовская» резина – то что нужно. На конвейер КАМАЗа поставляют свою продукцию «Белшина» и Нижнекамский шинный завод. Второй вариант – шины 315/80R22,5, но на одном из показанных самосвалов был «микст»: на передней оси стояли шины с полуприцепа – 385/65R22,5, а сзади – 315-е. Тоже хорошее сочетание. Наверное, самосвалу-вездеходу, ориентированному на работу по бездорожью, не помешают и шины 13,00R24, однако такой версии пока не видно.

Кабина
Пока в производственной программе ОАО «КАМАЗ» есть, так скажем, традиционная «камазовская» кабина, у «досужих языков» находится повод для критики ее дизайна и наполнения опциями комфорта. Понятно, что для современного дальнобойного тягача она безнадежно устарела, и критика более чем справедлива. Между тем для строительного грузовика камазовская «скворешня» вполне приемлема и сейчас, особенно если дополнена последними разработками конструкторов ОАО «КАМАЗ», и в частности – пневмоподвеской. Есть и такая, но о ней мало кто знает, а машина с ней идет совсем по-другому. Не говорим уже про пластиковые бампер и крылья, панели интерьера и сиденье водителя с пневмоподвеской. Кроме того, в Набережных Челнах давно наладили катафорезное грунтование кабин. Благодаря этому их коррозионная стойкость стала гораздо выше, чем раньше: в четыре раза! Кабину полностью погружают в огромную ванну, где и происходит электроосаждение грунта на сталь. Теперь уже панель под ветровым стеклом или пол не будут сверкать ржавыми дырами через пять-шесть лет.
Кстати внешняя ширина кабины Mercedes-Benz Axor, которая применяется на тягаче КАМАЗ-5490 и на самосвале КАМАЗ-65802 6х6, не намного шире «камазовской». Этот размер по дверям – 2300 мм, а у Actros ширина 2500 миллиметров. Сейчас на «КАМАЗе» выпускают «аксоровскую» кабину в трех исполнениях: первое – дневная кабина, короткая, с низкой крышей, второе – низкая крыша, но длинная, со спальным местом шириной 685 мм, и третье – длинная кабина с высокой крышей. Для новых самосвалов, а точнее, для всей новой строительной гаммы «КАМАЗа» актуальны именно первые два варианта. Но для «полноприводника», ориентированного на работу по зимникам российских «северов», вдвойне ценна именно кабина со спальником. Если для него сделают достойную наших морозов теплоизоляцию, а быть может, и двойное «фирменное» остекление – то «за уральским хребтом» конкурентов новому КАМАЗу 6х6 будет немного.
У «аксоровской» кабины КАМАЗ-5490 оригинальная, «камазовская», не только эмблема, как утверждают «злые языки», но и нижняя панель решетки радиатора, бампер, подножки, крылья. Материал – пластмасса, качественная и прочная, кроме того – не подверженная коррозии. Причем бампер и подножки смонтированы выше, чем у «немца» – с учетом российских дорог. Дизайн свой, спокойный и узнаваемый, тем самым умудрились придать рядовой внешности немецкого грузовика для межрегиональных перевозок статность полноценного флагманского тягача. Для светотехники есть два варианта исполнения. Первый – с маленькими линзованными фарами Hella, указателями поворотов и габаритами на светодиодах. Именно в таком исполнении сейчас идут серийные КАМАЗ-5490. Второй вариант, с блок-фарами, пока отложили на перспективу. Точно так же оформлен фасад кабины и у самосвала КАМАЗ-65802 6х6. А зря… Давно известно, что для грузовика строительного назначения и бампер, и облицовку, и светотехнику принято делать оригинальными, отличными от магистрального тягача. И вызвано это вовсе не лишними дизайнерскими изысками, а максимальной функциональностью, готовностью к тяжелой работе. У европейских автопроизводителей это очень четко прослеживается. Там знают, что лучший бампер для самосвала – это стальной трехэлементный, и норовят смонтировать его повыше, а под ним установить прочную «лыжу» или решетку для защиты радиатора. Сейчас 100-процентное попадание в «самосвальную тему» только у линзованной светотехники, стальной «лыжи» и высокого расположения бампера.
При низкой крыше высота от пола до потолка составляет 1510 мм, если кабина длинная, то ее длина – 2250 мм. Ровного пола здесь нет, но он самосвалу и не нужен. Тоннель двигателя возвышается на 300 мм, но подойти к спальному месту – вполне нормально. Рулевая колонка регулируемая, с пневмофиксатором. Водительское сиденье лицензионное Grammer, на пневмоподвеске, но из соседней Елабуги – там работает совместное предприятие ООО «ТИС». Важно, что весь интерьер кабины – импортный и ничем не отличается от чистопородного Mercedes-Benz Axor. Если бы в Челнах пытались наладить производство всех этих многочисленных пластмассовых декоративных деталей, потеряли время и неизвестно, когда вышли бы на нужный уровень качества.
Из-за того что фактически эта кабина одинакова с развозным Atego, грузовиком более легкой серии, у Axor такие высокие арки и крылья передних колес. Но место в арках пропадает зря: инструментальный ящик всего один – в левом крыле, и то небольшой, в правом крыле – вообще пустота. В ящики под нижней полкой можно попасть только из кабины, но их размер вполне достаточный. Там легко разместить какие-то пожитки и продукты, даже смонтировать холодильник.
Есть одна особенность КАМАЗ-5490, которая делает его даже более комфортабельным, чем Axor – это четырехточечная пневмоподвеска кабины. На бюджетных тягачах Axor сначала применялась двухточечная подвеска кабины: впереди на больших сайлентблоках, сзади на пружинных стойках с амортизаторами. А колебания в поперечном направлении гасили два дополнительных, установленных диагонально амортизатора. Позже Mercedes-Benz Axor начали комплектовать четырехточечной подвеской, но на пружинных стойках. Камазовские инженеры здесь решили не идти на компромисс и сразу же поставили пневмоподвеску, тем самым сделав КАМАЗ-5490 еще боле привлекательным для российских перевозчиков. Подвеска кабины новых самосвалов КАМАЗ-65802 6х6 сделана на регулируемых пружинных стойках, что тоже позволяет добиться хорошего уровня комфорта для водителя и пассажира.

Информация

  • Камский автозавод остается несомненным российским лидером в производстве самосвалов. Создана широкая модельная гамма: есть выбор по грузоподъемности и объему кузова, колесной формуле и мощности двигателей – перевозчик легко может подобрать нужную модификацию в соответствии с предполагаемыми условиями эксплуатации. Достаточно универсальны грузовики колесной формулой 6х4. Они одинаково востребованы и на городских строительных площадках, и на загородных шоссе, обладают приемлемой проходимостью на грунтовых дорогах и в плохо обустроенных карьерах. Грузоподъемность трехосных КАМАЗ-65115 составляет 14,5 тонны, а тяжелый самосвал КАМАЗ-6520 берет 20 тонн. Прибавив к этим трехосникам по дополнительной управляемой оси, камазовские инженеры получили самосвалы с формулой 8х4. Четырехосный КАМАЗ-6540 способен увезти 18,5 тонны груза, а лидер-тяжеловес КАМАЗ-65201 выдерживает все 25 тонн. Эти машины востребованы на тех маршрутах перевозок, где действуют ограничения нагрузки на ось – их выгодно эксплуатировать и на сравнительно большом плече перевозок. В наиболее тяжелых дорожных условиях применяют полноприводные трехосные КАМАЗ-6522 грузоподъемностью до 19 тонн.
  • Тягач КАМАЗ-5490 собирают на модернизированном главном конвейере ОАО «КАМАЗ», к «стволу» которого теперь приросла еще одна «ветка». Сборка челнинского Mercedes-Benz Axor идет в технопарке «Мастер» на производстве ОАО «Мерседес Бенц Тракс Восток». Автомобили КАМАЗ-5490 и Mercedes-Benz Axor разные по конструкции (пусть во многом и на одинаковых агрегатах) – есть отличия и в технологиях, территориально производства также разведены. Видимо, на конвейерной «ветке» КАМАЗ-5490 будут собирать и «КамАксоры» строительного направления.
  • Сегодня кабина Mercedes-Benz Axor для «КАМАЗа» лучший вариант из всех ранее существовавших версий челнинских грузовиков с импортной кабиной. А их было немало, только ни одна не дошла до конвейера: финская SISU, DAF, MAN TGA, китайская Shaanxi – лицензионная MAN F2000.
  • Если рассматривать применение «аксоровской» кабины на КАМАЗах как временную меру – а как говорили год назад, в ближайшем будущем производство будет ориентировано на кабину совместной «камазовско-корейской» разработки, – то любая критика в отношении кабины «КамАксор» не имеет смысла. Она очень здорово сейчас помогает «КАМАЗу» и устроит большинство российских перевозчиков. Между тем есть информация, что возможно на конвейер поставят не «корейскую», а совсем другую, третью кабину! Скорее всего это будет кабина Mercedes-Benz Actros третьего поколения.
  • Первоначально предполагалось, что кабину Axor будут поставлять на «КАМАЗ» в сборе, но потом, выполняя постановление правительства России о промсборке грузовиков, все же решили наладить ее производство на месте. Поэтому пока в Челны из Европы привозят шесть крупных заготовок, из которых в особых кондукторах сваривают кабины и затем окрашивают. Сейчас заканчивается монтаж новой линии по сборке кабин, на которой ее будут сваривать из нескольких сотен деталей. В одном из ближайших номеров журнала мы расскажем об этом производстве ОАО «КАМАЗ».

Мнения



й

Сергей Куприков
заместитель технического директора по эксплуатации ООО «ФПК Сатори», Москва


Наша компания специализируется на перевозках строительных грузов и техническом обеспечении строительных объектов. Когда-то автопарк начинался с самосвалов КАМАЗ, затем в 2002 году приобрели Scania, постепенно довели их количество до 50 а/м, а два года назад начали обновлять парк самосвалами Mercedes-Benz Axor челнинской сборки – приобрели 20 штук. Самосвалы КАМАЗ с «аксоровской» кабиной пока не попадались – на мой взгляд, она отвечает всем требованиям к строительному грузовику. Если эту кабину на «КАМАЗе» делают так же тщательно, как в Германии, то будет очень хорошо. Наверное, любой перевозчик, прежде чем покупать автомобиль, внимательно его изучает, так бы поступил и я. Думаю, что новые моторы КАМАЗ V8 будут надежнее прежних, у нас дизели с механическими ТНВД ходили до капремонта по 300-400 тысяч км. Это немного: у Scania из партии в 50 а/м за 13 лет серьезно не перебирали ни одного двигателя при пробеге под миллион. Мощности камазовской «восьмерки» в 400 сил для самосвала вполне достаточно, главное, чтобы моторы стали надежнее. Надеюсь, хороший результат получится от сотрудничества «КАМАЗа» с Liebherr. У нас были такие экскаваторы – очень долговечные двигатели. «КАМАЗу» надо улучшать качество рессор, хотя у нас листы лопаются и у Scania, но у Mercedes за три года не сломано ни одной пятилистовой задней рессоры. Ось балансира – опять-таки лучшая у Mercedes, но у «КАМАЗа» бронзовые втулки легко заменить. Однозначно хорошо, что автозавод применяет «мерседесовские» ведущие мосты. Они надежны.



reis.zr.ru

DALNOBOI.ORG : Самосвалы КАМАЗ

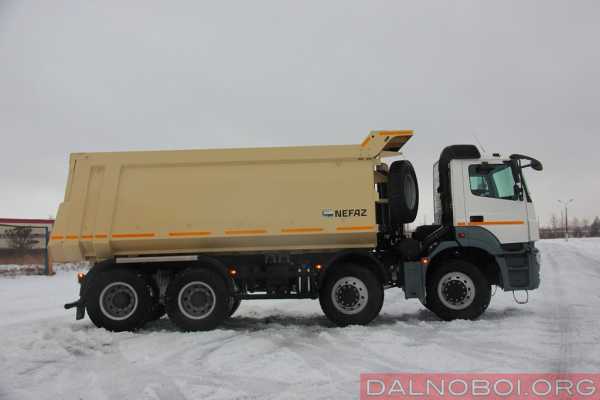

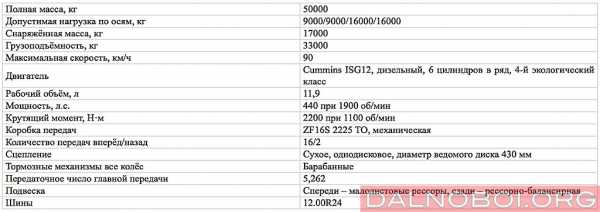

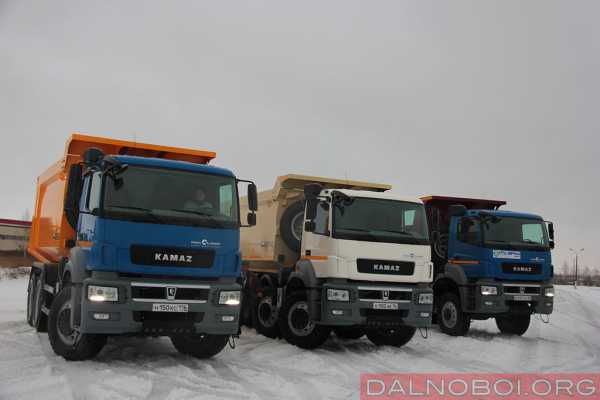

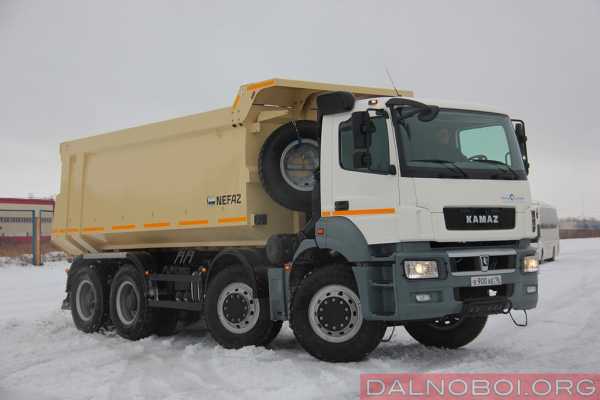

Новое семейство камских грузовиков, обзавелось тяжёлыми трёх- и четырёхосными самосвалами. Наш специальный корреспондент отправился на завод, чтобы познакомить читателей с линейкой новых грузовиков с берегов Камы. Нашумевшая новинка – седельный тягач модели 5490 был принят транспортниками с ноткой настороженности, характерной для всего нового российского. Пусть даже с львиной долей импортных комплектующих, но всё равно — это был новый КАМАЗ. За год с небольшим грузовики всё же втёрлись в трудно завоёвываемое доверие потребителя. И вот, последовало логичное прибавление в семействе.



Двойные стандарты маркировки

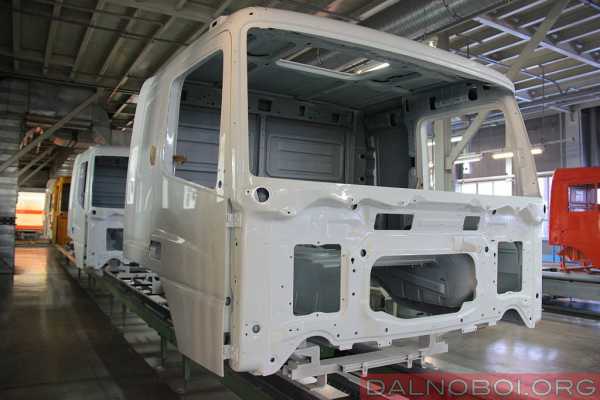

Линия окраски кабин

Конструктор, из уст которого лился плотный поток информации относительно материальной части нового семейства грузовиков сетовал, что сам теряется, какую лучше применить классификацию: аналогичную старому советскому ГОСТ, или предложенную главным партнёром Mercedes-Benz. Заводская табличка несёт индекс 6580…, а шильдики на дверях кабины гласят К5044 или К4141. Как и у немецких автомобилей здесь первые две цифры обозначают полную массу машины, а последующая пара – округлённая мощность двигателя в лошадиных силах. Буквы в новом семействе определяют предназначение грузовиков: М – магистральная группа техники, К — тяжёлая или полноприводная группа.

Трёхосная модель согласно заводским данным при этом носила индекс 658025, а самосвал 8х4 именовался 658015. И, как верно заметил конструктор, машине полной массой 50 тонн было бы справедливо в таком случае носить индекс 758015. Но это только самое начало запутанного пути конструктива нового семейства. Главное то, что присутствие новой кабины отнюдь не означает однотипность шасси. То есть, если вы встретите в один день на своём пути несколько КамАЗов с лицензионной кабиной Mercedes-Benz Axor, это совершенно не означает что у них будут одинаковые моторы, коробки передач и ведущие мосты.

Стратегия на все случаи жизни

Самосвалов полной массой до 50-ти тонн КамАЗ раньше серийно не выпускал, да ещё и таких комфортабельных…

Развитие нового модельного ряда камских грузовиков маркетологами и конструкторами видится в трёх направлениях. Первый путь касается в первую очередь магистральных машин и предполагает высокую степень использования компонентов Daimler AG и дальнейшую локализацию их комплектующих на собственных площадях в Набережных Челнах. Второе направление – максимальное использование традиционного шасси и агрегатной базы классических КамАЗов, но с новой кабиной. И самое интересное третье – постройка новых шасси с использованием как своих, локализованных, так и покупных компонентов для создания моделей, которых ранее ещё не было в производственной гамме камского автогиганта. Яркий пример такого конструктива как раз и есть самосвал с колёсной формулой 8х4 и полной массой 50 тонн!

658015 = К5044 (решить уравнение)

Производство двигателей на СП «Камминз Кама»

Первая общеизвестная проблема при постройке российского тяжёлого самосвала – мосты. У отечественных производителей нет мостов, грузоподъёмностью 16 тонн, поэтому приобрели агрегаты марки HanDE Axle из КНР. Это ведущие мосты с бортовыми передачами, с межколесными и межосевыми механизмами блокировки. Уже предчувствуя волну скептицизма «ну вот опять китайское…» спешу развеять предубеждения. Эти мосты производятся в КНР по лицензии MAN и когда-то стояли на немецких тягачах семейства F2000, а сейчас их можно увидеть и на SHACMAN, и на DONGFENG, и серьёзных нареканий к ним нет. Теперь самое время вспомнить про силовой агрегат. Сегодня их в распоряжении КамАЗа достаточно. В соответствии в вышеизложенной концепции «трёх направлений» это могут быть как агрегаты Daimler, так и свои собственные V-образные моторы модернизированного семейства 740, ещё совместное предприятие «Камминз КАМА» здесь же собирает по лицензии семилитровый Cummins ISB6.7E4300. В перспективе ведётся сотрудничество с маркой Liebherr.

Cummins и Кама

Новый двигатель серии ISG12 из КНР

Для пятидесятитонного шасси нужен мощный и в тоже время достаточно компактный двигатель, чтобы увязать его с новой нарядной и комфортной кабиной. В конечном итоге выбор пал вновь на марку Cummins. Серия ISG12, представляющая новую глобальную платформу Heavy-Duty, была разработана в США и впервые презентована в сентябре 2013 года состоит из рядных шестицилиндровых моторов, рабочим объёмом 10,5 и 11,8 л, которые и отличаются компактными размерами и небольшой массой. Их производство началось в прошлом году в Китае на заводе Beijing Foton Cummins Engine Co.

Cummins ISG12 имеет мощностной диапазон 350-500 л.с. и соответствует в зависимости от настройки четвёртому или пятому экологическому классу. В Набережных Челнах посчитали, что такой мотор очень хорошо подойдет новым КАМАЗам. И на выставке «Комтранс-2015» прошли переговоры с участием первых лиц двух компаний — генерального директора ПАО «КАМАЗ» Сергея Когогина и президента Cummins Inc. Тома Лайнбаргера. При этом обсуждалась возможность выпуска этих двигателей последних на совместном предприятии «Камминз КАМА», но на протестированных машинах стояли движки, прибывшие из Китая.

Единственным недостатком мотора, который стал расплатой за вес и компактность – цельный негильзованный блок цилиндров. Не предусмотрена и возможность расточки цилиндров под ремонтные размеры. В некой отдалённой перспективе это может вызвать удорожание ремонта, но, положа руку на сердце, в большинстве случаев сама необходимость досрочного ремонта цилиндропоршневой группы обусловлена человеческим фактором.

Трансмиссионный вопрос и современная рессорная подвеска

Рессорные серьги на сайлентблоках. Двойная рама из лонжеронов U-образного профиля усиленная (Heavy Duty) c усилителями в нагруженных местах (как и у почти всех «строителей» усилена вставками «лонжерон в лонжероне»).

В Набережных Челнах на совместном предприятии «ZF-Кама» производятся две модели коробок передач – 9-ти и 16-ти ступенчатая. Но ни одна из них не подходит для тяжёлого самосвала, потому что имеет ограничение по максимальному крутящему моменту – не более 1800 Нм. Поэтому в новом тяжёлом шасси трудится другая коробка родом из Германии ZF16S2225TO с тросовым приводом управления. Она уже способна работать с моментами до 2300 Нм. Ещё из новшеств – межосевые и межколёсные блокировки в базовой комплектации и сайлентблоки в рессорных серьгах, а стабилизаторы поперечной устойчивости перекочевали от модели 65115. Рама, как и у почти всех «строителей» усилена вставками «лонжерон в лонжероне».

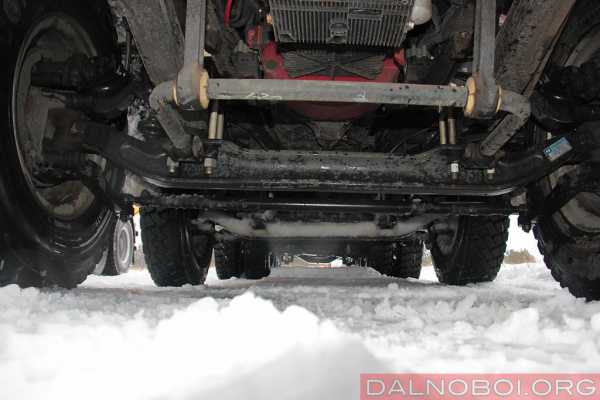

Четырёхосная машина, вид снизу К5044 (658015)

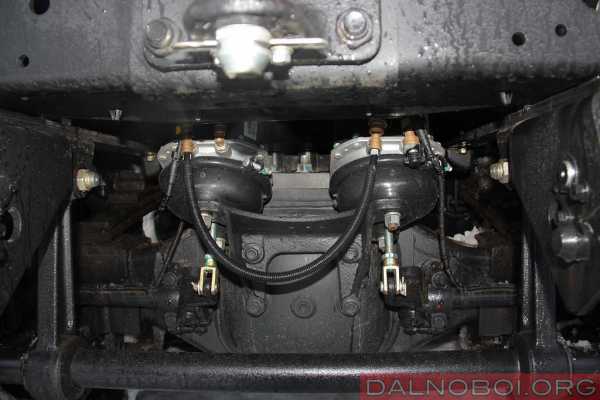

Тормозные камеры расположены безопасно высоко

В порожнем самосвале на рессорах почти не трясёт на кочках и ухабах, плавность хода на высоте! Даже при довольно простой подвеске кабины – на пружинных стойках.

Комфортабельная кабина и стабильное поведение на дороге

Ну а что за рулём? Продолжение шумного и аскетичного грузовика, упрощённый «Мерин» или очередной русско-китайский симбиоз? Ничего подобного ни разу! Это действительно новый и современный автомобиль. Если вообразить такую ситуацию, что опытный шофёр, давно знакомый с КамАЗами прошлых поколений вдруг получает на работе новенький 658025, ну или как теперь говорят К5044 D, то он будет не просто приятно удивлён, но и не сможет найти никакой негативной преемственности по отношению к прошлым моделям.

Включаю зажигание и оживает приборный щиток. На ЖК-дисплее появляется фирменная камазовская «лошадка», шкалы делают круг почёта самодиагностики и одновременно оживает двигатель, но нет ни вибраций, ни едкого запаха просочившегося в кабину выхлопа, а на улице холодно. Заводской водитель-испытатель перед встречей с журналистами заботливо прогрел мотор, и теперь я отхожу от внезапно заставшей меня зимы направив в лицо теплейший воздух из дефлектора на передней панели. Затем перевожу тепло в ноги и на ветровое стекло, нащупываю левое поле «пощёчины» рычага коробки передач, поскольку самосвал не гружёный, выбираю третью, и выжав невесомое сцепление плавно выкатываюсь на трек. Ночью было холодно, а днём потеплело и пошёл мокрый снег, превратив дороги испытательного заводского трека в колеи со снежно-водяной кашей. Одним словом – скользко! Освоившись пробую переключать передачи, тормозить резче и даже спровоцировать занос.

На мои попытки умышленных ошибок в выборе передач двигатель ответил молчаливой тягой на низах и достойной эластичностью, попытка резко затормозить на льду провалилась из-за мягкой настройки тормозного крана – давить на педаль надо было сильнее, иду на второй круг, торможу и пытаюсь повернуть. Оказывается всё можно, четырёхосный самосвал невозмутим и стабилен. Не думаю, что чересчур перехвалю машину, но мне приглянулась и настройка ходовой части: даже в порожнем самосвале с рессорными подвесками почти не трясёт на кочках и ухабах, плавность хода на высоте! Даже при довольно простой подвеске кабины – на пружинных стойках.

А вот теперь моя очередь прокатиться на машине с колёсной формулой 6х4. Уже привычная кабина (в том числе по «Аксору»), вновь удобно устраиваюсь, украдкой зевнув при взгляде на заднюю стенку кабины, где мог бы быть уютный спальник (был ранний, почти ночной перелёт), поехали, и вот вылезает досадная огреха, свойственная любому предсерийному образцу. Спица рулевого колеса напрочь отказывается стремиться в центр при прямолинейном движении, а околонулевая зона размытая.

Сначала я подумал о неверной установки руля на шлицах рулевого вала, но потом заметил некоторое рысканье грузовика, что говорит о необходимости регулировки схождения колёс передней оси. Двигатель здесь чуть менее мощный – 410 «лошадок», но принципиальной разницы с самосвалом 8х4 нет, а утверждать о нюансах управляемости не берусь – сначала надо отрегулировать углы установки передних колёс. Естественно, что на более короткой трёхосной машине радиус поворота будет несколько меньше, и ввинчиваться в траекторию автомобиль начинает раньше и острее, вот пожалуй и всё.

В сухом остатке

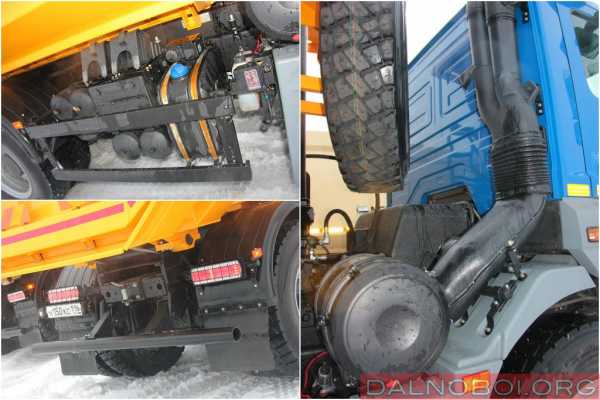

Вот такое теперь аккуратное исполнение деталировки на раме: ничего общего с «праотцами»

То, что я увидел в Челнах в начале зимы 2015 года (а увидел я много чего, что даже мне запретили показывать, вежливо, но настойчиво потребовав удалить два десятка кадров из моей камеры – коммерческая тайна, что поделаешь!) свидетельствует о том, что КамАЗ жив и будет жить, и всерьёз задумывается о будущем. Пусть и с оглядкой в прошлое, и пусть не всё получается сразу. Стратегические партнёры тоже разные, их несколько: что-то не удастся с одним, получится с другим. Тяжёлые годы перемен оставили свой неизгладимый след, так что бежать знаменитому скакуну с эмблемы завода приходится и рысью, и галопом. И новые модели из года в год тому подтверждение.

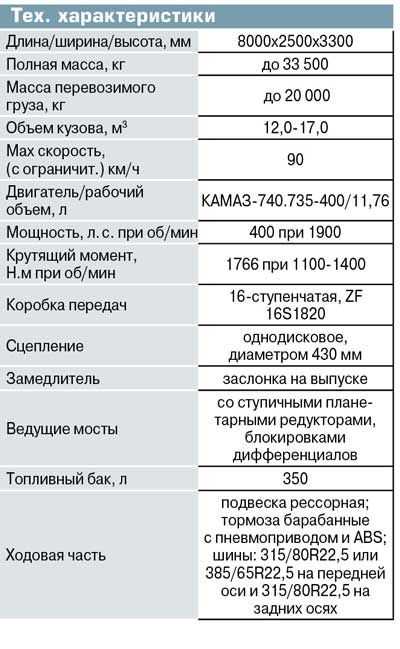

Наша справка: серийное производство автомобилей семейства КАМАЗ-6580 с компонентами Daimler начнется в 2016 году. Пока на предсерийные образцы ставятся собственные моторы. Например, полноприводный трехосный самосвал КАМАЗ-65802 грузоподъемностью 20 тонн демонстрировался на выставках и различных показах с 400-сильным двигателем КАМАЗ-740.735-400 уровня Евро-5. Однако в Набережных Челнах хотели бы иметь в своем арсенале и более мощные моторы, специально приспособленные для работы в тяжелых условиях. Например, современные двигатели Cummins G-серии, как на продемонстрированных журналистам предсерийных грузовиках.


Техническая характеристика КамАЗ-658015

Текст и фото:
Евгений Синицкий

Три ипостаси камского труженика

dalnoboi.org

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
