КАМАЗ-4310 — грузовик Камского автомобильного завода, основная модель. Значительная часть этих машин производилась для Советской Армии. Двигатель. Мод. КАМАЗ-740.10 — на КАМАЗ-43105 и мод. КАМАЗ-740.10-20 — на КАМАЗ-43101 и КамАЗ-43106. Мод. КАМАЗ-740.10: мощность 151 кВт (210 л.с.) при 2600 об/мин, крутящий момент 637 Н-м (65кгс-м) при 1600—1800 об/мин, Мод. КАМАЗ-740.10-20: мощность 164 кВт (220 л.с.) при 2600 об/мин, крутящий момент 667 Н-м (68 кгс-м) при 1600—1800 об/мин.

Трансмиссия обеспечивает полный привод, реализована на базе МКПП и раздаточной коробки. Передний мост подключаемый, задний — включён постоянно. Мосты снабжены механически блокируемыми дифференциалами.

Коробка передач пятиступенчатая, с синхронизаторами на II, III, IV и V передачах. Передаточные числа:

I — 7,82;
II — 4,03;
III — 2,50;
IV— 1,53;
V—1,0;
Задняя—7,38.

Раздаточная коробка с двухступенчатым редуктором и цилиндрическим блокируемым межосевым дифференциалом планетарного типа, распределяющим крутящий момент между постоянно включенным передним мостом и мостами задней тележки в отношении 1:2. Передаточные числа раздаточной коробки:

I — 1,692;
II — 0,917.

Управление раздаточной коробкой — дистанционное, с электропневматическим приводом переключения передач. Привод механизма блокировки дифференциала — пневматический, с дистанционным управлением. Отбор мощности от раздаточной коробки — до 44,12 кВт (60 л.с.).

Передача мощности от силового агрегата к мостам осуществляется при помощи карданной передачи. Существует четыре карданных вала.

Главная передача ведущих мостов — двойная: пара конических шестерен со спиральным зубом и пара цилиндрических косозубых шестерен; передаточное число 7,22. Средний мост — проходной.

Передний мост выполнен с шарнирами равных угловых скоростей дискового типа (Тракта). Рулевой механизм представляет собой винт с шариковой гайкой и поршень-рейку, которая находится в зацеплении с зубчатым сектором вала сошки. В состав рулевого управления встроен гидроусилитель с передаточным числом рулевого механизма 20.

Колёса — дисковые, обод 310—533. Шины 1220×400-533 модели ИП-184 (широкопрофильные), на автомобиле КамАЗ-43101 — с регулируемым давлением воздуха в пределах 0.8-3,2 кгс/см в зависимости от дорожных условий. На автомобилях КамАЗ-43105 и КамАЗ-43106 давление воздуха в шинах передних и задних колёс 3,5 кгс/см . Число колес 6+1.

Подвеска рессорная, передняя на полуэллиитических рессорах с амортизаторами, задние концы рессор скользящие. Задняя подвеска балансирная с реактивными штангами, также построена на полуэллиптических рессорах, концы рессор — скользящие.

Рабочая

тормозная система выполнена на барабанных тормозных механизмах, диаметр барабана 400 мм, ширина накладок 140 мм, разжим — кулачковый. Привод пневматический, двухконтурный, передние тормозные камеры типа 24, тележки — 24/24 с пружинными энергоаккумуляторами.

Стояночный тормоз пневматический, на тормоза тележки от пружинных энергоаккумуляторов, запасной тормоз совмещен со стояночным. Вспомогательный тормоз реализован в виде моторного замедлителя с пневматическим приводом. Привод тормозов прицепа комбинированный (двух- и однопроводный).

Пневматический привод тормозов оборудован термодинамической осушкой сжатого воздуха.

Электрооборудование и лебёдка

Напряжение бортовой сети 24В, две аккумуляторные батареи 6СТ-190ТР или 190TM. На КамАЗ- 43101 устанавливался генератор Г288-Е с регулятором напряжения 111.3702, на КамАЗ-43105 и КамАЗ−43106 ставился генератор Г273-Вс регулятором напряжения Я 120-М; стартер СТ142-Б1.

Лебёдка механическая

, барабанного типа, с червячным редуктором и ленточным тормозом. Приводится в действие от коробки отбора мощности через карданную передачу. Трос лебёдки выдается вперёд и через блок может выдаваться назад. Максимальное тяговое усилие при использовании полиспаста вперёд — 10800 кгс, назад — 15400 кгс; без полиспаста вперёд — 5400 кгс, назад — 7700 кгс. Рабочая длина троса при выдаче вперёд составляет 74,5-76,5м и при выдаче назад 81,5-83,5 м.

www.drive2.ru

КАМАЗ-4310. Первый экзамен / Назад в СССР / Back in USSR

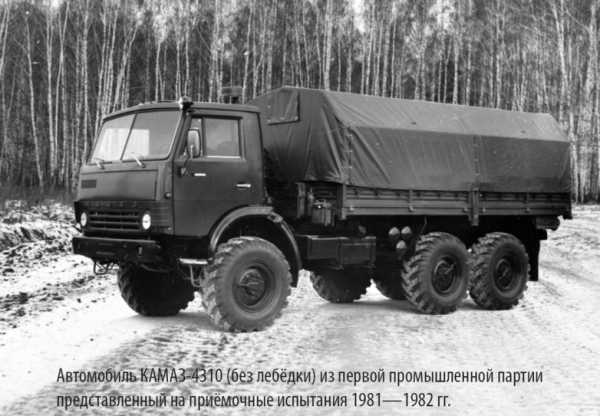

Более тридцати лет назад закончились приёмочные испытания камских вездеходов КАМАЗ-4310 из первой промышленной партии. По большому счёту, именно эти испытания дали теперь уже легендарным машинам путёвку на дороги страны.
Чтобы было понятно, насколько важны для камазовцев эти испытания, вкратце перескажем историю создания автомобилей семейства КАМАЗ-4310.
Полноприводные грузовики для Камского автозавода, как и все КАМАЗы первого поколения, разрабатывались в Москве, на Автозаводе им. Лихачева (ЗИЛ). Это неудивительно, так как в начале 1970-х годов, когда создавались эти машины, автогигант в Набережных Челнах только строился.

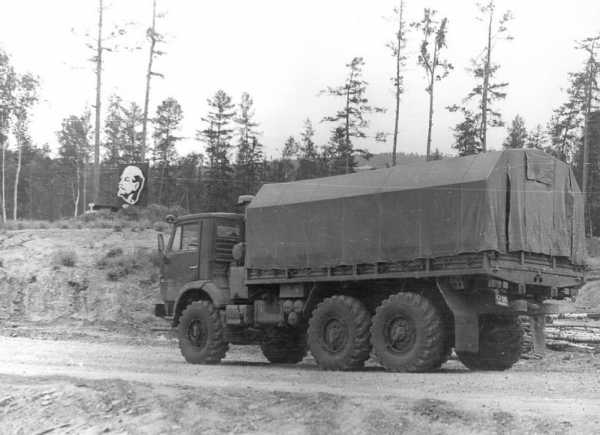

Прототип КАМАЗ-4310 в начале западного участка БАМа, 1978 г.
Естественно, что и первые опытные образцы КАМАЗ-4310 появились на ЗИЛе. Они проходили приёмочные (межведомственные) испытания в 1976-1977 гг., по результатам которых были рекомендованы к постановке на производство и использованию в армии и в народном хозяйстве. Правда, к их конструкции тогда имелись существенные нарекания, требующие исправления. Чтобы выяснить, устранены ли выявленные недостатки, в 1978-1979 гг. автомобили следующей генерации вновь подверглись испытаниям, на этот раз доводочным. И вновь это были машины, изготовленные на объединении «МосавтоЗИЛ». По результатам доводочных испытаний многие конструктивные доработки оценены положительно и впоследствии были внесены в конструкторскую документацию.

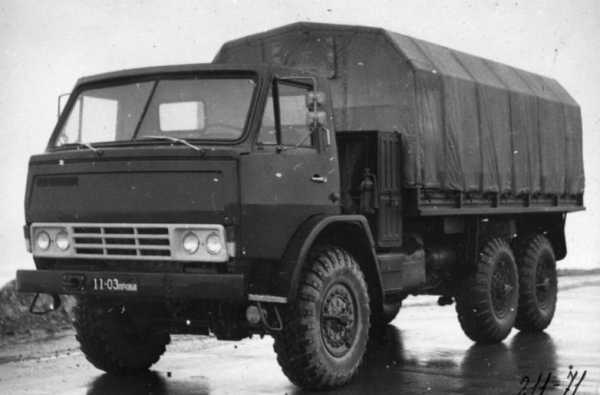

Прототип автомобиля КамАЗ-4310, 1970 г.
И хотя данные автомобили уже несли марку «КАМАЗ», а в их доводке принимали участие специалисты из Набережных Челнов, эти машины ещё не были «родными» для Камского автозавода.

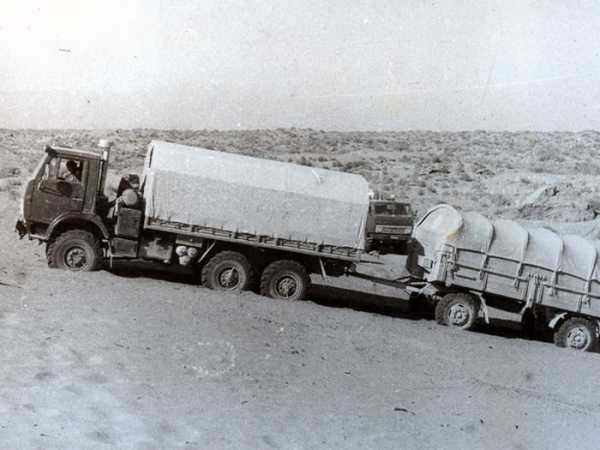

Прототип автомобиля КАМАЗ-4310 с прицепом ГКБ-817Б на испытаниях в Средней Азии.
Основная доработка семейства КАМАЗ-4310, проведённая под руководством главного конструктора Камского автомобильного завода В.Н. Баруна и главного конструктора «КАМАЗа» по доводке автомобилей В.М. Панфилова, легла на новый автозавод при организации серийного производства внедорожников. За это время было устранено большинство из отмеченных при испытаниях недостатков, при этом основной акцент делался на повышении надёжности основных агрегатов и узлов, чтобы существенно увеличить их ресурс. Именно поэтому главной проверкой качества и возможностей новых камских вездеходов стали приёмочные испытания КАМАЗ-4310 из первой промышленной партии, автомобили которой были собраны на главном конвейере автогиганта в I квартале 1981 года. В испытаниях, которые проходили в 1981-1982 гг., приняли участие две машины с номерами шасси №12 и №24. Первая была оборудована лебёдкой, вторая — нет, а в остальном автомобили не отличались.

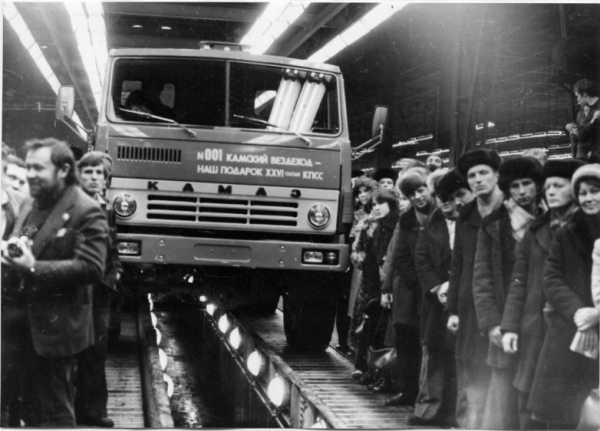

Первый внедорожник КАМАЗ на конвейере второй очереди завода, 1981 г.
Приёмочные испытания промышленных образцов проводились в Подмосковье, в испытательных центрах в Бронницах (Минобороны) и Дмитрове (Минавтопром). И хотя по их результатам также были выявлены некоторые недочёты (недостаточная надёжность шин, рессор подвески, задней поперечны рамы, буксирного прибора и т.д.), в целом машины признаны работоспособными и соответствующими заявленным характеристикам, что послужило поводом с 1982 года развернуть их массовое производство.

Многоцелевой грузовик КАМАЗ-43105, 1984 г.
Пройдет ещё совсем немного времени — и тысячи грузовиков КАМАЗ-4310 отправятся на поля страны и в армейские части. А команда «КАМАЗ-мастер» на практически серийных КАМАЗ-4310 не раз победит на международных ралли-рейдах («Ельч-88», «Обжектив Сюд — 89», «Париж — Дакар — 91»), надолго обеспечив марке «КАМАЗ» заслуженное международное признание.
Основные модификации семейства 4310КАМАЗ-4310Базовая версия. Отличался укороченной платформой с тентом, задним откидным бортом и откидными сиденьями (на 30 чел.) вдоль бортов. Выпуск: 1983-1990 гг.КАМАЗ-43101 (опытный)Транспортный вариант. Отличался грузовой платформой от КАМАЗ-5320 тремя откидными бортами.КАМАЗ-43101Модернизированный вариант КАМАЗ-4310. Отличался двигателем КАМАЗ-740.10-20 мощностью 220 л.с. Грузоподъёмность увеличена до 6 т. Выпуск: 1989-2000 гг.КАМАЗ-431010Спортивная версия. Изготовлен специально для ралли «Париж-Дакар». В 1992 году участвовал в марафоне «Париж-Москва-Пекин».КАМАЗ-43102 (опытный)Вариант КАМАЗ-43101, оснащён кабиной со спальным местом.КАМАЗ-43103 (опытный)Еще один вариант КАМАЗ-4310 с кабиной со спальным местом.КАМАЗ-43105Гражданский транспортный. Отличался отсутствием лебёдки и системы регулирования давления в шинах.КАМАЗ-43106Гражданский транспортный. Отличался двигателем КАМАЗ-740.10-20. Выпуск: 1989-2000 годах.КАМАЗ-43114Модернизированный армейский вариант. Отличается дизелем с турбонаддувом КАМАЗ-7403.10 мощностью 260 л.с. Выпуск: с 1996 года.КАМАЗ-43115Модернизированный, гражданский, транспортный. Отличается двигателем КАМАЗ-7403.10. Выпускается с 1998 г.КАМАЗ-43118Транспортный с увеличенной грузовой платформой. Отличается двигателем КАМАЗ-7403.10. Выпускается с 1996 г.КАМАЗ-4410Седельный тягач на базе КАМАЗ-4310. Предназначен для буксировки специальных полуприцепов полной массой до 15 т.
История семейства в фотографиях

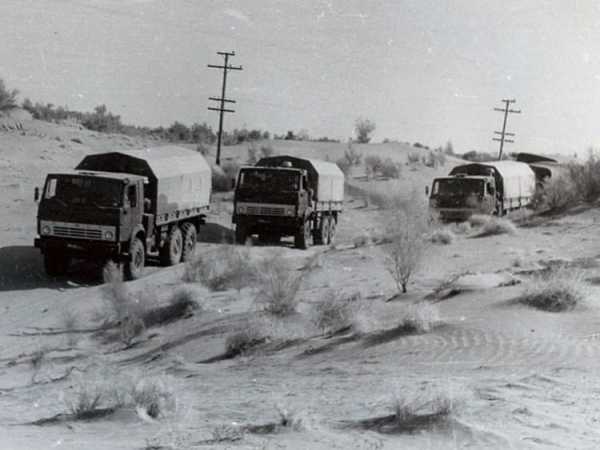

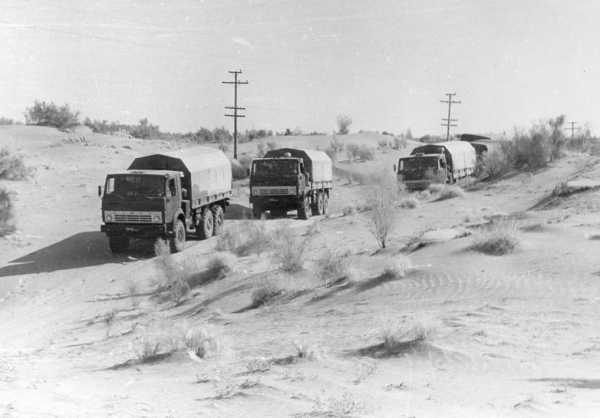

КАМАЗ-43103 и КАМАЗ-43101 возглавляют испытательную колонну на трассе песков Чарджоу-Мары (Туркменистан).
КАМАЗ-43102 на испытаниях. Колея глубиной 900 мм. 1978 г.

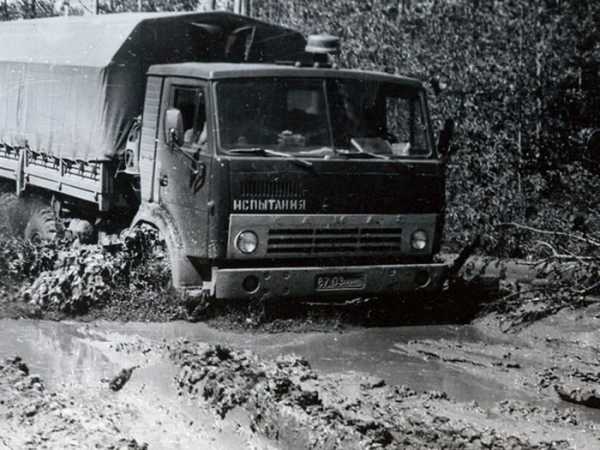

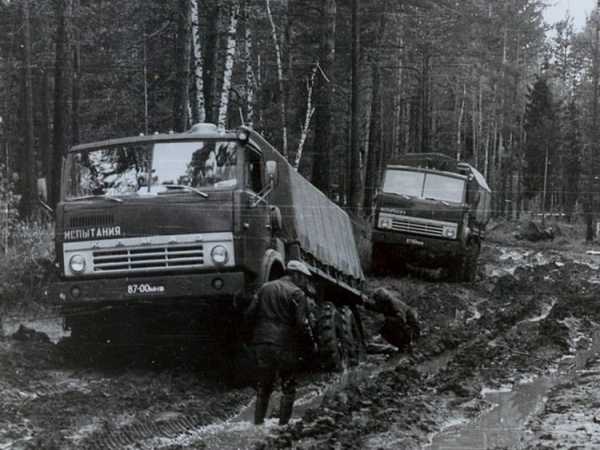

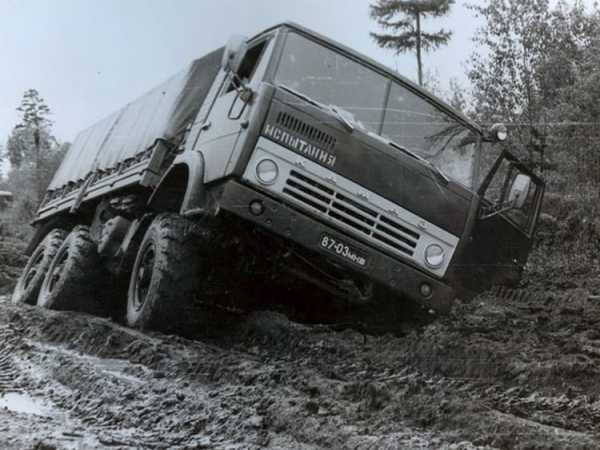

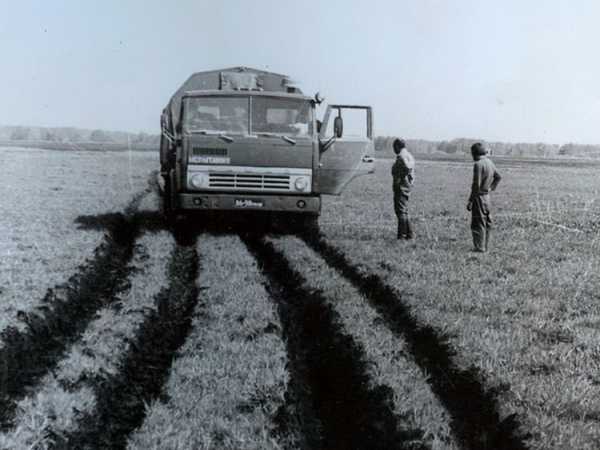

Полевые испытания автомобиля КАМАЗ-43102.

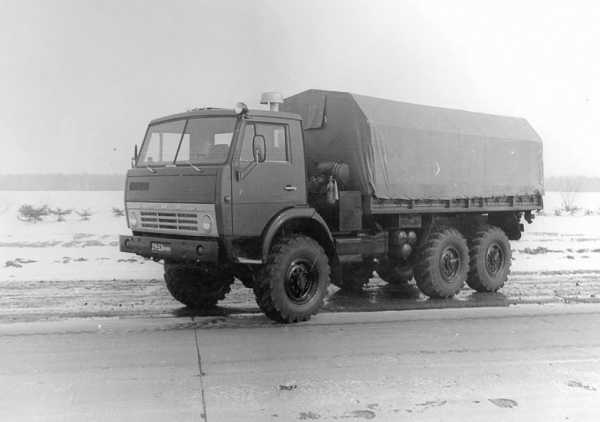

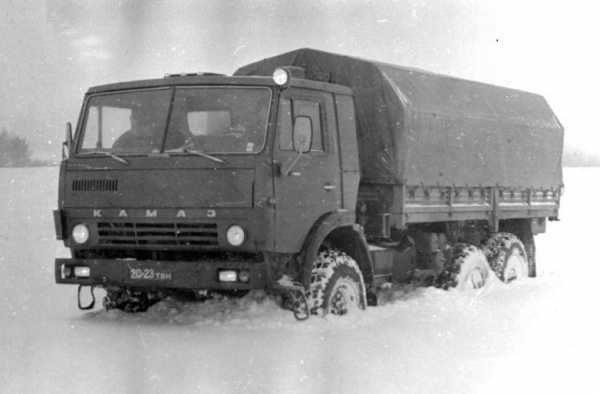

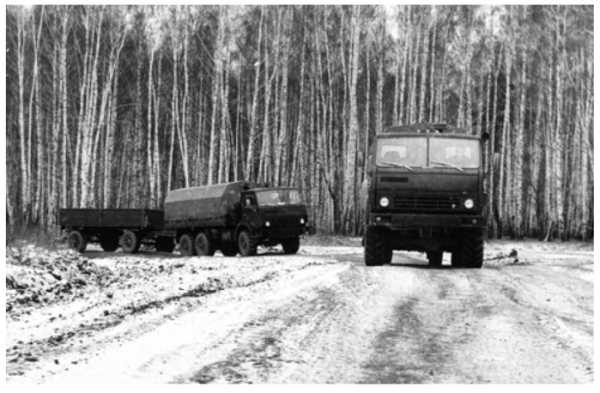

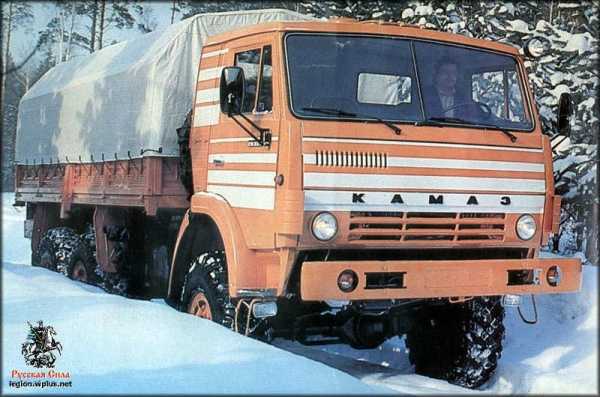

Испытания автомобиля КАМАЗ-4310 на снежной целине под Набережными Челнами, зима 1982/83 г.

Базовый автомобиль семейства — прототип КАМАЗ-4310 4-й серии, 1975 г.

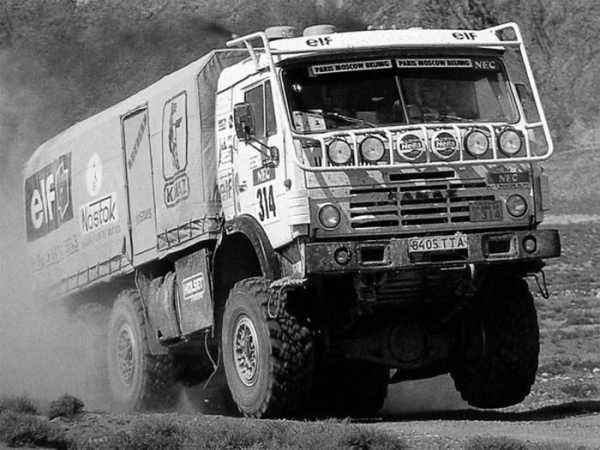

КАМАЗ-431010. Изготовлен специально для ралли «Париж-Дакар».

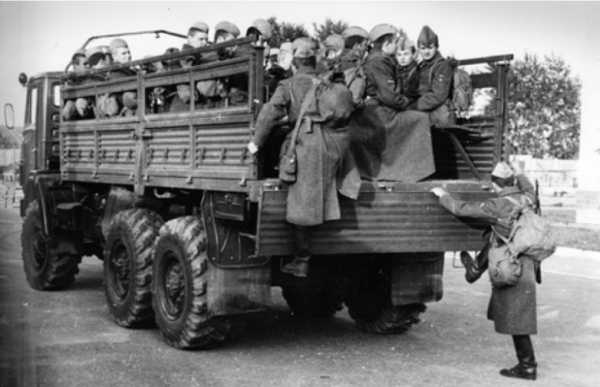

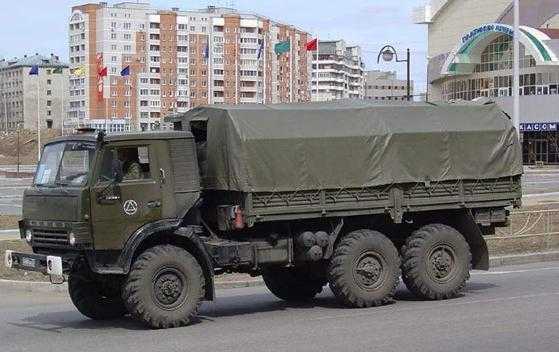

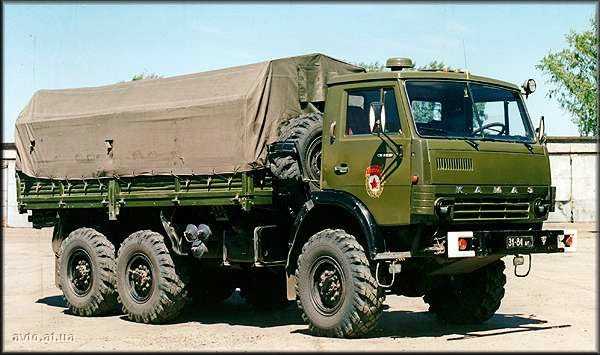

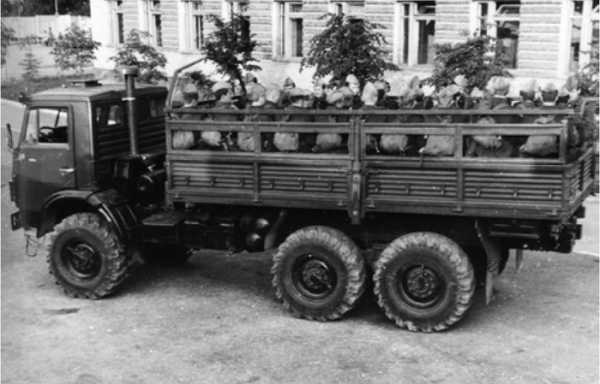

КАМАЗ-4310 на службе в СА.
Температура воздуха во время испытаний опускалась до -29ºC

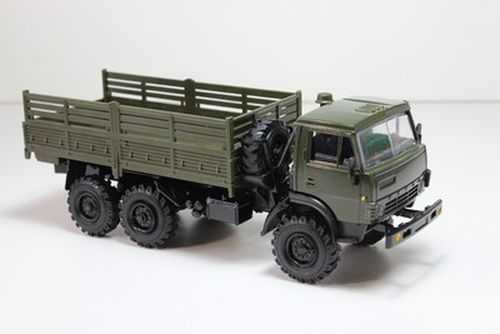

Игрушечная модель автомобиля КАМАЗ-4310.

back-in-ussr.com

Автомобиль КамАЗ 4310: Фото #09 из 15, размер изображения

Популярные автомобили

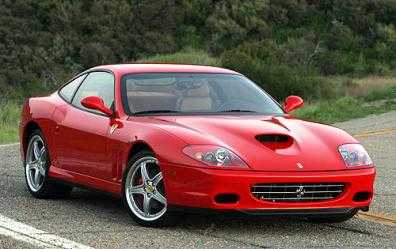

Ferrari 575

Ferrari 575 – двухдверный спорткар класса Gran Turismo, еще одна модель спортивного автомобиля от итальянской компании Ferrari. Этот спорт как дебютировал в 2002 году и заменил на рынке популярную в том время модель Ferrari 550 Maranello.

Ford Mustang

Ford Mustang (Форд Мустанг) в своем первоначальном варианте был создан на базе модельного ряда семейныф седанов, Ford Falcon. И 9 марта 1965 года с конвейера сошла первая модель Mustang.

Pontiac Bonneville

Производство такой модели автомобиля, как Pontiac Bonneville, стартовало еще в 1959 году и за все время своего существования получила большое количество всевозможных изменений. В семействе автомобилей Бонневиль имеется девять поколений, последнее из которых было представлено в 2000 году.

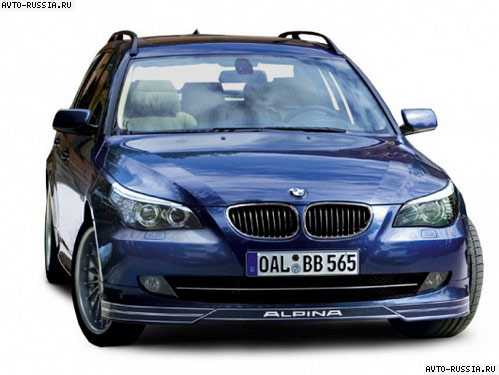

Alpina B5 Touring E61

Данный автомобиль является универсальной машиной, которая была разработана на основе модели Alpina B5. Разработчиком является неизменная немецкая компания Альпина.

Skoda 100

Skoda 100 – это седан, рассчитанный на 4 места, который впервые был выпущен чешским концерном в 1969 году. Эта модель была отличительной, так как содержала в себе обновленный внешний вид, дисковые передние тормоза, модернизированный двигатель и измененный интерьер.

Поcледние новости

Q6 против X6: Audi пообещала кросс-купе

Злостных неплательщиков штрафов хотят лишать прав

Kia раскрыла обновленный универсал Optima

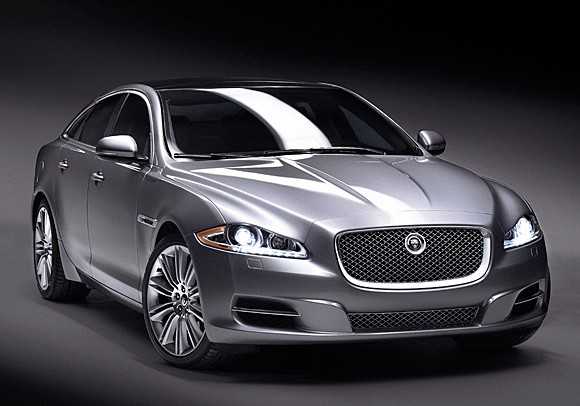

Jaguar всерьез настроился на небольшой седан и кроссовер

a2goos.com

Автомобиль КамАЗ 4310: Фото #02 из 15, размер изображения

Популярные автомобили

Dodge Daytona

Dodge Daytona представляет собой легендарный мускул-кар американского производства. Свое название – «Дайтон», авто получило от Дейтон-Бич, Флорида.

Fiat 500

1957 год – год производства первого послевоенного автомобиля Fiat 500 (Фиат 500) итальянского производителя. Именно эта модель открывает страницу современной истории Фиат.

Great Wall CoolBear

Great Wall Coolbear — продукт крупнейшей частной компании Китая, занимающейся автомобилестроением, Great Wall Motors. Дебютировало авто в 2006 году в Пекине, в международном автосалоне.

Mazda CX-7

Первый автомобиль Mazda CX-7 сошел с конвейера в 2006 году в Хиросиме. Отличительные особенности данной модели – элегантность, сочетающая в себе элементы спортивного стиля.

Pontiac G3

Автомобиль такой модели, как Pontiac G3 является компактным хэтчбеком с наличием переднего привода и представляет собой американскую версию такой популярной модели, как Шевроле Aveo. Помимо этого, эта модель послужила основой для создания автомобилей марок Холден Barina и Дэу Gentra.

Поcледние новости

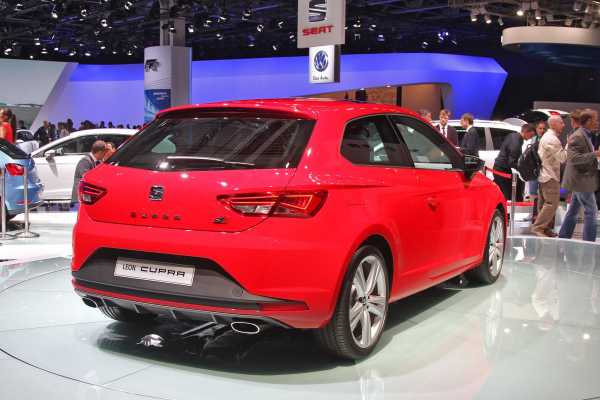

Seat покидает российский рынок

Kia pro_cee’d GT — все секреты раскрыты

Водородные автомобили Hyundai набирают популярность

Самый быстрый Cee’d

a2goos.com

Армейский КАМАЗ 4310 :: SYL.ru

История производства КАМАЗ 4310

Мало кто знает, но разрабатывался этот армейский грузовик ещё с конца 60-х годов прошлого века. Затем на протяжении нескольких лет он подвергался множеству технических изменений и доработок. И, наконец, в 1983-м году руководство Камского автомобильного завода утвердило указ о серийном производстве модели 4310. Этот период длился недолго – всего лишь семь лет. И в 1990-м году его сняли с производства. Но за это время завод успел изготовить тысячи экземпляров полноприводных армейских грузовых машин, которые вскоре оказались во многих воинских частях.

КАМАЗ 4310 — технические характеристики привода, двигателя и подвески

Впервые на этом автомобиле был применён абсолютно новый (на то время) привод, состоящий из 4-х карданных валов. Укомплектовывалась новинка едиными двигателями марки КАМАЗ 740-10 и 740-20. Первый развивал мощность в 210 лошадиных сил, второй – 220. Работали они вкупе с пятиступенчатой механической коробкой. Причём раздаточная коробка КАМАЗ 4310 была с делителями (то есть в итоге получалось 10 скоростей). Подвеска была полностью рессорной на всех трёх осях. А благодаря реактивным штангам, установленным на задний мост, машина практически не ощущала наездов на ямы и бугры. Этот принцип действия подвески был разработан заранее, так как грузовик должен был эксплуатироваться на пересечённой местности, а не на асфальтированной дороге. В отличие от гражданских КАМАЗов, армейская модификация была снабжена гидравлическим усилителем руля (также его можно встретить на среднетоннажном автомобиле ГАЗ-66).

Особенности тормозной системы

Тормозная система КАМАЗ 4310 являла собой сложнейший механизм, состоящий их основных тормозов барабанного типа, ручного, а также запасного тормоза. Дополнительно машина имела систему замедления двигателя, работающую на пневматическом приводе.

Характеристики лебёдки

Ну какой же армейский автомобиль не снабжается лебёдкой? Камский грузовик имел массивную 83-метровую лебёдку, укомплектованную специальной тормозной лентой. Главная особенность – это сверхпрочный трос, способный выдерживать усилие до 15-ти тонн. Работает она стандартным образом – при помощи коробки отбора мощности.

Главный минус отечественного КАМАЗа

Помимо инновационных решений, новый КАМАЗ 4310 имел значительную недоработку – очень маленькие топливные баки. На машину устанавливалось две ёмкости с общим объёмом 250 литров. Учитывая немалый расход топлива (более 40 литров на 100 километров пробега), на таком автомобиле очень опасно отъезжать от заправочной станции. Запас хода без дозаправки примерно 500 километров (маловато, как для армейского грузовика).

Бронированная версия

Камским автомобильным заводом была разработана специальная бронированная версия грузовика, носящая шифр «Тайфун 1». Она предназначалась для транспортировки личного состава силовых ведомств в случае возникновения терактов или же внеплановых военных действий. Такой КАМАЗ 4310 мог работать на самом дешёвом масле, что является несомненным плюсом для армейского автомобиля.

www.syl.ru

КамАЗ-4310 — википедия фото

Двигатель

Двигатель:

  • Модель КамАЗ-740.10 — на КамАЗ-43105 и мод. КамАЗ-740.10-20 — на КамАЗ-43101 и КамАЗ-43106.
  • Модель КамАЗ-740.10: мощность 154 кВт (210 л. с.) при 2600 об/мин, крутящий момент 637 Н·м (65 кгс·м) при 1600—1800 об/мин.
  • Модель КамАЗ-740.10-20: мощность 162 кВт (220 л. с.) при 2600 об/мин, крутящий момент 667 Н·м (68 кгс·м) при 1600—1800 об/мин. Также в народе за ним закрепилось неофициальное название «Рэкс».

Трансмиссия и рулевое управление

Трансмиссия обеспечивает полный привод, реализована на базе МКПП и раздаточной коробки.

Привод постоянный полный.

Мосты снабжены механически блокируемыми дифференциалами.

Коробка передач пятиступенчатая, с синхронизаторами на II, III, IV и V передачах. Передаточные числа:

Раздаточная коробка с двухступенчатым редуктором и цилиндрическим блокируемым межосевым дифференциалом планетарного типа, распределяющим крутящий момент между постоянно включенным передним мостом и мостами задней тележки в отношении 1:2.

Передаточные числа раздаточной коробки:

Управление раздаточной коробкой — дистанционное, с электропневматическим приводом переключения передач. С 1988 года управление раздаточной коробкой — с пневматическим приводом.

Привод механизма блокировки дифференциала — пневматический, с дистанционным управлением. Отбор мощности от раздаточной коробки — до 44,12 кВт (60 л. с.).

Передача мощности от силового агрегата к мостам осуществляется при помощи карданной передачи. Автомобиль имеет четыре карданных вала: промежуточный, привода среднего моста, привода заднего моста и привода переднего моста.

Главная передача ведущих мостов — двойная: пара конических шестерен со спиральным зубом и пара цилиндрических косозубых шестерен; передаточное число 7,22. Средний мост — проходной.

Передний мост выполнен с шарнирами равных угловых скоростей дискового типа («Тракта»).

Рулевой механизм представляет собой винт с шариковой гайкой и поршень-рейку, которая находится в зацеплении с зубчатым сектором вала сошки. Рулевое управление с гидроусилителем, передаточное число рулевого механизма — 20.

Подвеска, колёса, тормоза

Колёса — дисковые, обод 310—533. Шины 1220×400-533 модели ИП-184 (широкопрофильные), на автомобиле КамАЗ-43101 — с регулируемым давлением воздуха в пределах 0,8-3,2 кгс/см2 в зависимости от дорожных условий. На автомобилях КамАЗ-43105 и КамАЗ-43106 давление воздуха в шинах передних и задних колёс 3,5 кгс/см2. Число колес 6+1.

Подвеска рессорная, передняя на полуэллиптических рессорах с амортизаторами, задние концы рессор скользящие. Задняя подвеска балансирная с реактивными штангами, также построена на полуэллиптических рессорах, концы рессор — скользящие.

Рабочая тормозная система выполнена на барабанных тормозных механизмах, диаметр барабана 400 мм, ширина накладок 140 мм, разжим — кулачковый. Привод пневматический, двухконтурный, передние тормозные камеры типа 24, тележки — 24/24 с пружинными энергоаккумуляторами.

Стояночный тормоз пневматический, на тормоза тележки от пружинных энергоаккумуляторов, запасной тормоз совмещён со стояночным. Вспомогательный тормоз реализован в виде моторного замедлителя с пневматическим приводом. Привод тормозов прицепа комбинированный (двух- и однопроводный).

Пневматический привод тормозов оборудован термодинамической осушкой сжатого воздуха.

Электрооборудование и лебёдка

Напряжение бортовой сети 24 вольта, две аккумуляторные батареи 6СТ-190ТР или 190TM.

На КамАЗ-43101 устанавливался генератор Г288-Е с регулятором напряжения 111.3702, на КамАЗ-43105 и КамАЗ−43106 ставился генератор Г273-В с регулятором напряжения Я 120-М; стартер СТ142-Б1.

Лебёдка механическая, барабанного типа, с червячным редуктором и ленточным тормозом. Приводится в действие от коробки отбора мощности через карданную передачу. Трос лебёдки выдается вперёд и через блок может выдаваться назад. Максимальное тяговое усилие при использовании полиспаста вперёд — 10 800 кгс, назад — 15 400 кгс; без полиспаста вперёд — 5400 кгс, назад — 7700 кгс. Рабочая длина троса при выдаче вперёд составляет 74,5—76,5 м и при выдаче назад 81,5—83,5 м.

Масса агрегатов (в кг)

двигатель — 740;
сцепление — 50;
коробка передач — 250;
раздаточная коробка с коробкой отбора мощности — 210;
карданные валы:
переднего моста — 23,
промежуточного моста — 38,
заднего моста — 19,
основного — 23;
передний мост — 640;
задний мост — 543;
средний мост — 552;
рама — 594,
кабина в сборе — 533,
платформа — 925,
лебедка — 365[1].

Тайфун -1

«Тайфун-1» — специальный бронированный автомобиль, созданный на базе шасси КамАЗ-4310, предназначен для доставки личного состава подразделений особого назначения силовых ведомств к месту проведения специальных, антитеррористических и военных операций, а также непосредственного участия в них.

С4310 (спортивная модификация)

В конце 1980-х годов при заводе «КамАЗ» была создана спортивная команда «КамАЗ-мастер», целью которой стало участие в ралли-рейдах. При постройке своего первого спортивного грузовика, команда взяла за основу серийную модель КамАЗ-4310. Соответственно, создаваемой спортивной модели был присвоен заводской индекс КамАЗ-С4310[2]. Стандартный двигатель КамАЗ-740 мощностью в 210 л.с. был форсирован до 290 л.с. за счет установки турбокомпрессоров и увеличения подачи топлива. Помимо этого, на гоночный грузовик были установлены поршни с измененным профилем, гасители крутильных колебаний, была модернизирована система смазки, в систему охлаждения были установлены вязкостная муфта и вентилятор с увеличенной производительностью. В ходовой части на машину были установлены более жёсткие рессоры и специальные амортизаторы. После проведённых ходовых испытаний, выявивших дефект балансировки трёхосного грузовика — при приземлении после очередного прыжка, автомобиль бился то средним, то задним мостом — на средний мост автомобиля были установлены оттяжные пружины от обычного культиватора[2].

В соответствии с требованиями FIA на автомобиль были установлены дуги безопасности[2]. Ещё одним визуальным отличием С4310 от серийной модели стал новый тент платформы, окрашенный в жёлтый цвет, тогда как на стандартные заводские модели 4310 устанавливались тенты зелёного цвета[2].

В сентябре 1988 года КамАЗ-С4310 дебютировал на раллийной трассе — на этих машинах экипажи команды «КамАЗ-мастер» приняли участие в европейском ралли «Ельч», проходившем в окрестностях польского города Олава. Они заняли 2 и 4 места в личном зачете, и первое — в командном[2].

В 1991 году на этой машине команда завоевала второе итоговое место на ралли-марафоне «Париж-Дакар»[2].

Проводя дальнейшие усовершенствования конструкции С4310 (так, в 1991 году на автомобиль был установлен новый восьмицилиндровый двигатель КамАЗ-7482 мощностью 430 л.с., впоследствии ставший базовым для серийных автомобилей «КамАЗ»[2]), команда «КамАЗ-мастер» использовала эту машину в качестве своего гоночного грузовика вплоть до 1995 года. Следующие пять лет — вплоть до 2000 года — КамАЗ-С4310 выполнял роль командного автомобиля технической поддержки (так называемой «технички»)[2].
