Калориметрическое реле потока жидкости IFM серии SA/SI

Калориметрические реле потока IFM серий SA и SI для жидкостей и газов представляют собой компактные тепловые датчики потока в различных модификациях.

Серии представлены компактными устройствами контроля потока жидкости и газов с различными характеристиками, подходящими для широкого применения. Измерительные зонды из титана или нержавеющей стали гарантируют высокую износостойкость приборов и долгий срок службы. Титановые зонды кроме того совместимы с различными видами агрессивных сред. Датчики для применения в пищевой индустрии сертифицированы необходимыми гигиеническими сертификатами.

Все датчики IFM серии SA и SI имеют светодиодную индикацию работы датчика и состояний потока. Также для датчиков доступен большой выбор дополнительных монтажных приспособлений.

Модельный ряд реле потока SA/SI

Датчики потока IFM калориметрического типа включают в себя несколько серий приборов, отличающихся возможностями применения и рабочими характеристиками. Модели датчиков серий SI/SA с описанием отличительных преимуществ указаны в таблице:

Технические характеристики калориметрических реле потока

В зависимости от конкретной модели калориметрические реле потока IFM SA/SI имеют различные технические характеристики.

Принцип работы калориметрических реле

Калориметрические реле потока IFM имеют стандартный принцип работы для тепловых датчиков. В сенсор датчика встроен специальный нагревательный элемент с поддержкой постоянной температуры. Появление потока жидкости или газа приводит к рассеиванию тепла от сенсора и нагреванию контролируемой среды. В зависимости от заданных настроек, включающих размеры трубы и начальные характеристики продукта, по скорости теплоотдачи от сенсора вычисляется текущая скорость потока.

В приборах с выходом для датчика температуры помимо измерения скорости отдельно фиксируется начальная температура контролируемого объекта. Результат измерения скорости и температуры выводится с помощью светодиодных индикаторов или специального дисплея, встроенных в калориметрические реле потока IFM SA/SI.

Комплектность

В комплект поставки калориметрических реле потока IFM входит непосредственно датчик выбранной серии, а также техническая документация к нему. Кабели подключения и монтажные адаптеры для датчиков серий SA и SI заказываются отдельно.

Опции

Для калориметрических реле потока IFM SA/SI доступен большой выбор дополнительных принадлежностей, облегчающих монтаж и подключение изделий:

  • дополнительные блоки питания необходимого напряжения и мощности,
  • гнезда с кабелем:
    • для разъема M12 прямого или углового типа для подключения кабеля или клемм,
    • для 1/2″ разъема прямого и углового типа,
  • монтажные приспособления, в том числе уплотнительные кольца различного диаметра,
  • монтажные адаптеры для всех типов соединений,
  • вварные адаптеры для внутренней резьбы M26x1,5 и M18x1,5 и для дюймовой трубной резьбы Aseptoflex Vario G 1 A,
  • тройники и штуцерные приспособления,
  • защитные крышки для датчиков потока серий SI5/SI6 и другое оборудование.

Подробную информацию о дополнительных аксессуарах к калориметрическим реле потока IFM  можно получить при заказе изделия.

Применение калориметрических реле SA/SI

Датчики потока IFM калориметрического типа из серий SA и SI благодаря широкому модельному ряду подходят для применения в различных отраслях промышленности:

  • добыча и переработка нефти и газа, нефтехимическое производство, газопроводы и системы перевозки газа,
  • энергетическая отрасль, включая топливную энергетику и гидроэлектростанции,
  • металлургическая отрасль, производство сплавов, металлических изделий,
  • деревообрабатывающая отрасль и целлюлозно-бумажная промышленность,
  • химическая промышленность,
  • фармацевтическая и медицинская отрасль,
  • пищевая промышленность,
  • системы водоснабжения и водоотведения, водохранилища, системы добычи и транспортировки питьевой и минеральной воды,
  • гидравлическое оборудование и системы,
  • другие каналы хранения и транспортировки совместимых с датчиками жидкостей и газов.

Датчики серий SI1106 и SI5100 с измерительными элементами из титана подходят для работы с агрессивными веществами. Датчик серии SI500A может применяться в условиях опасных производств с высокой вероятностью возникновения взрывоопасных ситуаций.

При этом реле потока IFM применяются для решения разнообразных задач, в том числе:

  • защита оборудования от сухого хода,
  • контроль наличия и протока жидкостей и газов в системе, в том числе в системах отопления и охлаждения,
  • контроля работы компрессорных установок,
  • контроль наличия жидкости в системах очистки, природоохранных объектах,
  • обеспечение транспортировки рабочей жидкости или газа и многих других.

Преимущества

Калориметрические реле потока жидкости серии SA/SI IFM имеют ряд преимуществ перед другими типами измерителей потока:

  • возможность работы с жидкостями и газовыми средами,
  • совместимость с различными продуктами, в том числе со многими видами опасных и агрессивных веществ,
  • компактное исполнение в легком корпусе с возможностью установки на трубы различного диаметра,
  • наличие моделей, совместимых с давлением рабочих процессов до 300 бар,
  • встроенная светодиодная индикация или дисплей для отслеживания состояний контролируемого потока,
  • повышенная степень защиты корпуса от внешних воздействий,
  • разнообразный модельный ряд для применения в различных промышленных условиях,
  • широкий выбор дополнительных присоединительных адаптеров.

Недостатки

Калориметрические датчики потока жидкости и газа IFM SA/SI, как и все тепловые расходомеры, работают только с очищенными потоками вещества, обладающими постоянными теплофизическими характеристиками. Достоверность результатов измерения гарантируется только при условии фильтрации жидкости от примесей и регулярной очистки чувствительного элемента датчика.

Сертификаты на реле потока IFM серии SA/SI

Калориметрические датчики потока жидкости и газа IFM серий SI/SA соответствуют современным стандартам, предъявляемым к измерительному оборудованию. Реле IFM SA/SI имеют необходимые сертификаты качества, позволяющие применять модели датчиков в промышленности, в том числе в пищевой отрасли, с агрессивными продуктами и в отраслях, критичных к точности работы датчиков.

rusautomation.ru

Калориметрические датчики, реле потока жидкости

Калориметрические датчики, реле потока жидкости

Каталог электронных калориметрических реле потока и датчиков скорости потока для воды, масел, СОЖ и других жидкостей от ведущих немецких производителей IFM Electronic, EGE-Elektronik, Turck, Balluff.

дополнительная информация



Электронные датчики реле для контроля протока воды и различных жидкостей набирают все большую популярность и во многих задачах вытесняют приборы работающие на механическом принципе измерения. Преимущества электронных датчиков потока очевидны: отсутствие движущихся частей в конструкции, простота монтажа, универсальность применения (одна модель подходит на разные диаметры трубопровода), возможность работы при высоком давлении в системе, высокая надежность, отсутствие необходимости в обслуживании. Наиболее распространены электронные калориметрические (тепловые) датчики. Разнообразие их моделей поражает: различные длины зондов, аналоговые выходы 4-20 мА или 0-10 В для контроля скорости протока воды и других жидкостей, дискретные выходы в виде транзистора PNP/NPN или реле, высокотемпературные исполнения, модификации для работы с агрессивными жидкостями, датчики потока для пищевой промышленности в гигиеническом исполнении и т.д.
Стоит отметить два варианта компоновки электронных калориметрических датчиков потока: компактный, когда электронная часть и усилитель совмещены в одном корпусе с зондом, или разнесенный, когда блок электроники размещается на удалении от зонда, например, в шкаф управления. Чаще всего на электронных датчиках потока имеется наглядная и удобная индикация в виде линейки цветных светодиодов, которая позволяет визуально контролировать режим работы прибора и оценивать состояние потока в системе. Доступны модели для контроля двух точек переключения или с дополнительным выходом для контроля или измерения температуры среды. Для настройки используются кнопки программирования на корпусе или удобные, простые классические потенциометры. Среди производителей калориметрических датчиков потока следует отдельно выделить IFM Electronic, EGE-Elektronik и Turck. Данные компании имеют огромный опыт в разработке и производстве электронных датчиков на основе теплового принципа измерения. На сегодня, на рынке сложно найти другие компании с таким количеством вариантов и модификаций в номенклатуре поставок. В нашем каталоге представлен весь ассортимент надежных электронных реле протока воды и других жидкостей от этих немецких производителей.

sensor365.ru

1. Калориметрические датчики потока.

Калориметрические
датчики потока работают по принципу
измерения переноса тепла потоком
жидкости от нагревателя к температурному
датчику. Перенесенное тепло пропорционально
скорости потока. Такие датчики обычно
имеют второй температурный датчик для
компенсации изменений температуры
жидкости. Калориметрические датчики
потока лучше работают при малых скоростях
потока жидкости или газа порядка 30 –
3000 см/сек (для газов), заменяя датчики,
работающие на принципе перепада давления.
Достоинством калориметрических датчиков
измерения давления является компактное
исполнение, позволяющее проводить
измерение в самых малых диаметрах
трубопроводах, отсутствие подвижных
частей и большой динамический диапазон.
К основным недостаткам можно отнести
зависимость показаний от резких скачков
температуры измеряемой жидкости и в
случае резких изменений свойств жидкости
– например изменению плотности или
теплопроводности.

2. Расходомеры дифференциального давления.

Расходомеры,
работающие на принципе измерения
дифференциального давления наиболее
применимы для измерения расхода
жидкостей. Принцип из работы основан
на том, что падение давления в потоке
жидкости на измеряемом участке
пропорционально квадрату скорости
потока жидкости. Тем самым, измеряя
дифференциальное давление в потоке
жидкости и вычисляя квадратный корень,
получаем значение расхода. Эти устройства,
как и многие расходомеры, состоят из
двух частей. Первая часть изменяет
кинетическую энергию жидкости, создавая
дифференциальное давление в трубе. Эта
деталь, как правило, вставляется в
трубопровод, в котором измеряется поток
жидкости, так же она должна обеспечивать
необходимую точность во всем диапазоне
измерений. Вторая часть расходомера
измеряет дифференциальное давление и
конвертирует полученный сигнал в
значение расхода жидкости.

Для измерения потока воздуха или газа
методом дифференциального давления
используются трубки Пито, а так же другие
трубки, сетки и решетки. Чувствительные
элементы объединены с датчиков
дифференциального давления и выдают
сигнал, пропорциональный квадрату
скорости потока газа или воздуха. Трубка
Пито состоит из двух трубок, которые
измеряют давление в разных частях
трубопровода. Одна трубка, измеряющее
статическое давление располагается
обычно в стенке трубопровода. Другая
трубка измеряет набегающее давление
(статическое давление, плюс давление
набегающего потока воздуха). Чем больше
скорость потока воздуха, тем больше
набегающее давление.

Для измерения потока жидкостей в
расходомерах дифференциального давления
используются различные сетки, сужения
отверстий, вставки. Вставка, сужающая
отверстие трубопровода, наиболее простое
и дешевое устройство для измерения
дифференциального давления. Такое
сужающее отверстие создает препятствие
потоку жидкости и в результате получается
разность давлений до и после сужающего
отверстия. Трубка Вентури имеет большие
размеры и более высокую стоимость, среди
других устройств создания дифференциального
давления. Трубка Вентури постепенно
сужает диаметр трубопровода и давление
измеряется в разных точках – обычно в
начале сужения и в самой узкой части.
Далее диаметр трубки Вентури расширяется
до исходного, тем самым восстанавливая
исходное давление в трубопроводе. Трубки
Вентури обычно используются в трубопроводах
больших диаметров, благодаря низкому
падению давления и более высокой точности
показаний.

Основным недостатком расходомеров
дифференциального давления является
сравнительно узкий динамический диапазон
измерений.

studfiles.net

Датчики и реле потока тепловые и калориметрические Honsberg-Германия.

Датчики и реле потока тепловые и калориметрические Honsberg-Германия.

Калориметрические датчики потока серии Calorimetry.

Датчики и реле потока тепловые и калориметрические фирмы Honsberg GHM-Group.

Электронные датчики и реле потока используют в работе калориметрический принцип переноса тепловой энергии потоком жидкости. В корпусе датчика потока располагаются два терморезистора и источник нагрева. Источник нагрева повышает температуру среды, что фиксируется терморезисторами. Протекая, жидкость забирает часть тепла и источник охлаждается. Мерой измерения скорости потока служит изменение температуры во время охлаждения. Второй терморезистор служит для компенсации разности температур, ведь изменение температуры среды может исказить результат измерения. Плюсы калориметрических датчиков потока: Компактные размеры. Датчики потока работают без механических частей, поэтому на результат измерения не влияет позиция монтажа. Доступны для заказа различные фитинги и адаптеры для присоединения датчиков и реле в систему. Датчики протока, расхода жидкостей и газов с аналоговым и релейным выходом. Датчики скорости потока позволяют проводить измерения при высоких перепадах температур, низких скоростях потока, могут быть использованы для измерения горючих и агресивных жидкостей и газов.

Датчик (реле) потока EFK2 Honsberg.

Назначение- Выходной сигнал: транзисторный выход “Push-Pull”, релейный выход. Светодиодная сигнализация

Предельные эксплуaтационные данные (давление, темп)- PN 200 , tmax=70°C

Механическое соединение- Внешняя резьба G 1/4, 1/2” A

Материал- нержавеющая сталь

Среда-вода, масло,

Диапазон измерения-2,0-300 l/min h3O

Дисплей-светодиод красный / зеленый

Выходной сигнал- 1 х двухтактный или реле

Датчик (реле) потока EFKP/EFKM Honsberg.

Назначение- Выходной сигнал: транзисторный выход “Push-Pull”, релейный выход. Светодиодная сигнализация

Предельные эксплуaтационные данные (давление, темп)- PN 200 , tmax=70°C

Механическое соединение- Внешняя резьба G 1/4, 1/2” A

Материал- нержавеющая сталь

Среда-вода, масло,

Диапазон измерения-2,0-300 l/min h3O

Дисплей-светодиод красный / зеленый

Выходной сигнал- 1 х двухтактный или реле

Датчик (реле) потока LABO-F012-S Honsberg.

Назначение- Выходной сигнал: транзисторный выход “Push-Pull”, релейный выход.

Предельные эксплуaтационные данные (давление, темп)- PN 40 , tmax=70°C

Механическое соединение- Вставляемый датчик Ø 12 мм

Материал- нержавеющая сталь,

Среда-вода, масло, газ

Диапазон измерения-2,0-300 l/min h3O

Дисплей-светодиод

Выходной сигнал- 1 х двухтактный

Датчик (реле) потока LABO-F012-I Honsberg.

Назначение- Выходной сигнал: аналоговый 4…20 мА.

Предельные эксплуaтационные данные (давление, темп)- PN 40 , tmax=70°C

Механическое соединение- Вставляемый датчик Ø 12 мм

Материал- нержавеющая сталь,

Среда-вода, масло, газ

Диапазон измерения-2,0-300 l/min h3O

Дисплей-светодиод

Выходной сигнал- 4..20 mA

Датчик (реле) потока LABO-F012-U Honsberg.

Назначение- Выходной сигнал: аналоговый 0…10 В.

Предельные эксплуaтационные данные (давление, темп)- PN 40 , tmax=70°C

Механическое соединение- Вставляемый датчик Ø 12 мм

Материал- нержавеющая сталь,

Среда-вода, масло, газ

Диапазон измерения-2,0-300 l/min h3O

Дисплей-светодиод

Выходной сигнал- аналоговый 0…10 В.

Датчик (реле) потока LABO-F012-F Honsberg.


Назначение- Выходной сигнал: частотный 0…2 кГц (Push-Pull).

Предельные эксплуaтационные данные (давление, темп)- PN 40 , tmax=70°C

Механическое соединение- Вставляемый датчик Ø 12 мм

Материал- нержавеющая сталь,

Среда-вода, масло, газ

Диапазон измерения-2,0-300 l/min h3O

Дисплей-светодиод

Выходной сигнал- программируемый. датчик 0..2 кГц. двухтактный

Датчик (реле) потока LABO-F012-C Honsberg.


Назначение- Выходной сигнал: частотный 0…2 кГц (Push-Pull).

Предельные эксплуaтационные данные (давление, темп)- PN 40 , tmax=70°C

Механическое соединение- Вставляемый датчик Ø 12 мм

Материал- нержавеющая сталь,

Среда-вода, масло, газ

Диапазон измерения-2,0-300 l/min h3O

Дисплей-светодиод

Выходной сигнал- 1 импульс в определенном количестве двухтакта

Датчик (реле) потока FLEX-F Honsberg.

Назначение- Выходной сигнал: аналоговый 4…20 мА, транзисторный выход “Push-Pull”.

Предельные эксплуaтационные данные (давление, темп)- PN 40 , tmax=100°C

Механическое соединение- Внутренняя резьба G 1/4, 1/2” A; Вставляемый датчик Ø 12 мм

Материал- нержавеющая сталь,

Среда-вода

Диапазон измерения-2,0-300 l/min h3O

Дисплей-светодиод

Выходной сигнал- аналоговый 4…20 мА.

Датчик (реле) потока FLEX-FIN Honsberg.

Назначение- Выходной сигнал: аналоговый 0/4…20 мА или 0/2…10 В, транзисторный выход “Push-Pull”

Предельные эксплуaтационные данные (давление, темп)- PN 10 , tmax=100°C

Механическое соединение- Гладкая труба под гофрированный соединитель или шланговое

присоединение

Материал- нержавеющая сталь,

Среда-вода

Диапазон измерения- 0,001…2, 0,025…5, 0,05…10 л/мин h3O

Дисплей-светодиод

Выходной сигнал- аналоговый 0/4…20 мА или 0/2…10 В, двухтактный

Датчик (реле) потока OMNI-F Honsberg.

Назначение- Выходной сигнал: аналоговый 0/4…20 мА или 0/2…10 В, 2 транзисторных выхода “Push-Pull”.

Предельные эксплуaтационные данные (давление, темп)- PN 200 , tmax=70°C

Механическое соединение- Внутренняя резьба G 1/4, 1/2” A; Вставляемый датчик Ø 12 мм

Материал- нержавеющая сталь,

Среда-вода, масло

Диапазон измерения- 2,0…300 л/минh3O

Дисплей- Светодиодная сигнализация и графическая жидкокристальная индикация

Выходной сигнал- аналоговый 0/4…20 мА или 0/2…10 В

Датчик (реле) потока OMNI-FIN Honsberg.

Назначение- Выходной сигнал: аналоговый 0/4…20 мА или 0/2…10 В, 2 транзисторных выхода “Push-Pull”.

Предельные эксплуaтационные данные (давление, темп)- PN 10 , tmax=70°C

Механическое соединение- Гладкая труба под гофрированный соединитель или шланговое

присоединение

Материал- нержавеющая сталь,

Среда-вода

Диапазон измерения- 0,001…2, 0,025…5, 0,05…10 л/минh3O

Дисплей- Светодиодная сигнализация и графическая жидкокристальная индикация

Выходной сигнал- аналоговый 0/4…20 мА или 0/2…10 В

ghm-group.ru

KOBOLD: KAL, KAL-E – Калориметрический идикатор/реле потока






МатериалЛатунь, нержавеющая сталь
Вода 0.04 – 2 м/с
tmax120 °C
pmax100 бар
Соединение G 1/4 . . . 1+1/2, 1/4 . . . 3/4 NPT, M12

Приборы модельного ряда KAL-EX используются для контроля над потоком горючих жидкостей до уровня воспламеняемости IIB. Они удовлетворяют европейским стандартам EN 50014, EN 50020 и EN 50284 по защите от возгораний и поэтому подходят для использования на взрывоопасных участках  Зоны 0, согласно техническим правилам DIN VDE 0165 (распространяется только на датчик, электронный анализатор не должен использоваться в опасных зонах).

Приборы оснащены реле для контроля над скоростью тока жидкостей. Вспомогательный датчик температуры активирует реле, если установленная температура превышается.

Фактическое значение потока отображается серией постоянно горящих светодиодов на дисплее. Текущая установленная точка переключения отображается на дисплее индивидуально мигающим светодиодом.

Датчики доступны в двух вариантах: вворачиваемые (врезной тип) и встроенные.

Устройства модели KAL-EX всегда состоят из двух компонентов:

  • Датчик KAL-…Ex
  • Электронный анализатор KAL-E…Ex

Работа модели KAL-EX электронного датчика потока основана на калориметрическом принципе. Наконечник датчика нагревается на несколько градусов больше температуры протекающей жидкости. При прохождении потока тепло, генерируемое датчиком, передается этому потоку, то есть датчик охлаждается. Этот процесс охлаждения является точной мерой скорости потока.
Сигнал датчика сравнивается со справочными данными (установленное пороговое значение) и хранится в микроконтроллере. Если фактическая скорость потока меньше желаемой, электронный анализатор включает выходное реле. Микроконтроллер в потоковом датчике можно легко настраивать, позволяя установить идеальную температурную компенсацию устройства.

Технические характеристики

Датчик KAL-… Ex
Корпус:                                                  нержавеющая сталь 1.4301 или 1.4571
Уплотнение кабеля:                            никелированное: трубопровод с резьбой 7
Кабель:                                                  2 м кабель из ПВХ, 2 x 0.56 мм2
                                                                Максимальная длина 100 м
Переключаемые диапазоны:           4 см/с – 200 см/с
Температура жидкости:                     -20 – +80 °C
Максимальное давление:                  100 бар, кроме KAL-1132/KAL-1140: 25 бар
Маркировка:                                         II 1 G EEx ia IIB T4
Аттестация:                                          DMT 99 ATEX E 096
Тип защиты (DIN 40050):                    IP 68

Электронный анализатор KAL-E3..-Ex
Потребляемая мощность:                      макс. 3.6 Вт
Коммутационная способность:             макс. 250 В переменного тока / 2 A, 125 В переменного тока / 3 A, 30 В пост. тока / 3 A
Компенсация точек переключения:      у потенциометра
Функция переключения:                          Реле управляет поток,
                                                                (клеммы 9+10 замкнуты, светодиод горит)
                                                                Реле работает, когда превышена
                                                                температура, светодиод горит,
                                                                (клеммы 12+13 замкнуты)
Выход:                                                   2 реле, каждое с 1 переключаемым контактом
Выходной сигнал индикатора
состояния:                                            светодиодная индикация
Задержка времени:                            максимум 12 сек.
Температурный диапазон:                -20 °C – +55 °C
Установка направляющей
корытообразного сечения:               DIN EN 50022 and DIN 46277
Тип защиты корпуса:                           IP 40
Тип защиты клемм:                              IP 20
Материал:                                             Поликарбонат
Выход датчика:                                    Искробезопасный
Обрыв кабеля или короткое
замыкание:                                           Выявляется как потеря потока
                                                                Потоковый светодиод мигает
Сбой питания:                                     данные хранятся в течение 10 лет, без                       батареи
Обозначение тренда:                         точность приближения 10%
Повторяемость:                                  приблизительно 2%
Время ответа:                                     обычно 5 сек., максимум 12 сек.
Точность  температурного
предела:                                                ± 2 °C
Маркировка:                                         II (1) G [EEx ia] IIB
Аттестация:                                          DMT 99 ATEX E 096
Плавающее напряжение:                  U0 £ 16 В постоянного тока
Ток короткого замыкания:                      I0 £ 1.1 A

Код заказа

Измерительная система KALEx всегда состоит из датчика и электронного анализатора.

Детали заказа датчика (пример: KAL-1308 Ex)

СоединениеЦифры заказаЭлектрическое соединение/
версия
Датчик с врезной прокладкойДатчик с линейной прокладкой
1.43011.4571

Медная прокладка /
Датчик 1.4301
Прокладка 1.4301/
Датчик 1.4301

G 1/4

KAL-1308

KAL-1408

KAL-1108

KAL-1208

00=2 м ПВХ кабель

HT=2 м силиконовый кабель

YP=ПВХ кабель/
специальная длина

YS= Силиконовый кабель/
специальная длина

YY= Специальный кабель/
специальная длина

Ex=Ex-датчик,
ПВХ кабель
Ex II (1)G [EEx ia] IIB T4
(указать длину кабеля)

G 3/8

KAL-1110

KAL-1210

G 1/2

KAL-1315

KAL-1415

KAL-1115

KAL-1215

G 3/4

KAL-1320

KAL-1420

KAL-1120

KAL-1220

G 1

KAL-1125

KAL-1225

G 11/4

KAL-1132

KAL-1232

G 11/2

KAL-1140

KAL-1240

M 12 x 1

KAL-0312

1/4 НТР

KAL-5308

KAL-5408

KAL-5108

KAL-5208

3/8 НТР

KAL-5110

KAL-5210

1/2 НТР

KAL-5315

KAL-5415

KAL-5115

KAL-5215

3/4 НТР

KAL-5320

KAL-5420

KAL-5120

KAL-5220

Детали заказа электроники (пример: KALE30Ex)

Область примененияУказание потокового трендаОтслеживание температурНапряжение питания
24 В постоянного тока24 В переменного тока110 В переменного тока230 В переменного тока
ПотокKAL-E13KAL-E12KAL-E11KAL-E10
KAL-Eh23KAL-Eh22KAL-Eh21KAL-Eh20
Поток8-светодиодныйKAL-E23KAL-E22KAL-E21KAL-E20
KAL-Eh33KAL-Eh32KAL-Eh31KAL-Eh30
Поток /
Температура
8- светодиодный-20…+80°CKAL-E33KAL-E32KAL-E31KAL-E30
0…+120°CKAL-Eh43KAL-Eh42KAL-Eh41KAL-Eh40
Поток /
Температура
8- светодиодный-20…+80°CKAL-E32ExKAL-E30Ex

Комплект поставки

Стандартная комплектация:

  • Датчик с кабелем из поливинилхлоридного покрытия
  • Электронный анализатор
  • 100 Ом ±1% резистор

www.pkimpex.ru

Калориметрическое реле потока жидкости IFM серии SA/SI

Калориметрические реле потока IFM серий SA и SI для жидкостей и газов представляют собой компактные тепловые датчики потока в различных модификациях.

Серии представлены компактными устройствами контроля потока жидкости и газов с различными характеристиками, подходящими для широкого применения. Измерительные зонды из титана или нержавеющей стали гарантируют высокую износостойкость приборов и долгий срок службы. Титановые зонды кроме того совместимы с различными видами агрессивных сред. Датчики для применения в пищевой индустрии сертифицированы необходимыми гигиеническими сертификатами.

Все датчики IFM серии SA и SI имеют светодиодную индикацию работы датчика и состояний потока. Также для датчиков доступен большой выбор дополнительных монтажных приспособлений.

Модельный ряд реле потока SA/SI

Датчики потока IFM калориметрического типа включают в себя несколько серий приборов, отличающихся возможностями применения и рабочими характеристиками. Модели датчиков серий SI/SA с описанием отличительных преимуществ указаны в таблице:

Технические характеристики калориметрических реле потока

В зависимости от конкретной модели калориметрические реле потока IFM SA/SI имеют различные технические характеристики.

Принцип работы калориметрических реле

Калориметрические реле потока IFM имеют стандартный принцип работы для тепловых датчиков. В сенсор датчика встроен специальный нагревательный элемент с поддержкой постоянной температуры. Появление потока жидкости или газа приводит к рассеиванию тепла от сенсора и нагреванию контролируемой среды. В зависимости от заданных настроек, включающих размеры трубы и начальные характеристики продукта, по скорости теплоотдачи от сенсора вычисляется текущая скорость потока.

В приборах с выходом для датчика температуры помимо измерения скорости отдельно фиксируется начальная температура контролируемого объекта. Результат измерения скорости и температуры выводится с помощью светодиодных индикаторов или специального дисплея, встроенных в калориметрические реле потока IFM SA/SI.

Комплектность

В комплект поставки калориметрических реле потока IFM входит непосредственно датчик выбранной серии, а также техническая документация к нему. Кабели подключения и монтажные адаптеры для датчиков серий SA и SI заказываются отдельно.

Опции

Для калориметрических реле потока IFM SA/SI доступен большой выбор дополнительных принадлежностей, облегчающих монтаж и подключение изделий:

  • дополнительные блоки питания необходимого напряжения и мощности,
  • гнезда с кабелем:
    • для разъема M12 прямого или углового типа для подключения кабеля или клемм,
    • для 1/2″ разъема прямого и углового типа,
  • монтажные приспособления, в том числе уплотнительные кольца различного диаметра,
  • монтажные адаптеры для всех типов соединений,
  • вварные адаптеры для внутренней резьбы M26x1,5 и M18x1,5 и для дюймовой трубной резьбы Aseptoflex Vario G 1 A,
  • тройники и штуцерные приспособления,
  • защитные крышки для датчиков потока серий SI5/SI6 и другое оборудование.

Подробную информацию о дополнительных аксессуарах к калориметрическим реле потока IFM  можно получить при заказе изделия.

Применение калориметрических реле SA/SI

Датчики потока IFM калориметрического типа из серий SA и SI благодаря широкому модельному ряду подходят для применения в различных отраслях промышленности:

  • добыча и переработка нефти и газа, нефтехимическое производство, газопроводы и системы перевозки газа,
  • энергетическая отрасль, включая топливную энергетику и гидроэлектростанции,
  • металлургическая отрасль, производство сплавов, металлических изделий,
  • деревообрабатывающая отрасль и целлюлозно-бумажная промышленность,
  • химическая промышленность,
  • фармацевтическая и медицинская отрасль,
  • пищевая промышленность,
  • системы водоснабжения и водоотведения, водохранилища, системы добычи и транспортировки питьевой и минеральной воды,
  • гидравлическое оборудование и системы,
  • другие каналы хранения и транспортировки совместимых с датчиками жидкостей и газов.

Датчики серий SI1106 и SI5100 с измерительными элементами из титана подходят для работы с агрессивными веществами. Датчик серии SI500A может применяться в условиях опасных производств с высокой вероятностью возникновения взрывоопасных ситуаций.

При этом реле потока IFM применяются для решения разнообразных задач, в том числе:

  • защита оборудования от сухого хода,
  • контроль наличия и протока жидкостей и газов в системе, в том числе в системах отопления и охлаждения,
  • контроля работы компрессорных установок,
  • контроль наличия жидкости в системах очистки, природоохранных объектах,
  • обеспечение транспортировки рабочей жидкости или газа и многих других.

Преимущества

Калориметрические реле потока жидкости серии SA/SI IFM имеют ряд преимуществ перед другими типами измерителей потока:

  • возможность работы с жидкостями и газовыми средами,
  • совместимость с различными продуктами, в том числе со многими видами опасных и агрессивных веществ,
  • компактное исполнение в легком корпусе с возможностью установки на трубы различного диаметра,
  • наличие моделей, совместимых с давлением рабочих процессов до 300 бар,
  • встроенная светодиодная индикация или дисплей для отслеживания состояний контролируемого потока,
  • повышенная степень защиты корпуса от внешних воздействий,
  • разнообразный модельный ряд для применения в различных промышленных условиях,
  • широкий выбор дополнительных присоединительных адаптеров.

Недостатки

Калориметрические датчики потока жидкости и газа IFM SA/SI, как и все тепловые расходомеры, работают только с очищенными потоками вещества, обладающими постоянными теплофизическими характеристиками. Достоверность результатов измерения гарантируется только при условии фильтрации жидкости от примесей и регулярной очистки чувствительного элемента датчика.

Сертификаты на реле потока IFM серии SA/SI

Калориметрические датчики потока жидкости и газа IFM серий SI/SA соответствуют современным стандартам, предъявляемым к измерительному оборудованию. Реле IFM SA/SI имеют необходимые сертификаты качества, позволяющие применять модели датчиков в промышленности, в том числе в пищевой отрасли, с агрессивными продуктами и в отраслях, критичных к точности работы датчиков.

rusautomation.kz

KAL-A(K) Калориметрический идикатор/реле потока | Индикаторы, реле потока | Расходомеры | КИП





  • Диапазон: прибл. 4-200 см/с
  • Макс. давление: 100 бар
  • Температура измеряемой среды: -20…80°С опция: 0…+120°С
  • Присоединение: G 1/4.. G 1 1/2, 1/4 NPT… 3/4 NPT, M12, Tri-Clamp
  • Материал датчика: 1.4305,1.4301,1.4404,1.4571
  • Программируемая компенсация по температуре
  • Отсутствие подвижных деталей
  • минимальная потеря давления

Назначение прибора

Реле потока модели KAL-R… непрерывно отслеживает состояние жидкой среды. Оно предназначено для контроля потока с минимальной потерей давления. Чувствительность прибора к загрязнению существенно снижена за счет одиночного сенсора.

Принцип работы

Работа реле потока модели KAL-R… построена по принципу калориметра. Чувствительный элемент датчика нагревается до температуры, на несколько градусов превышающей температуру жидкой среды. При движении жидкости тепло, сгенерированное датчиком, передается среде, т.е. датчик охлаждается. Процесс охлаждения позволяет точно измерить скорость потока.
Сигнал датчика сравнивается с исходными данными, находящимися в памяти микроконтроллера. Если скорость потока в данный момент не совпадает с заданной скоростью, возникает предупреждающий и/или аналоговый сигнал (4-20мА), пропорциональный скорости потока. С помощью микроконтроллера легко осуществляется калибровка индикатора и компенсация по температуре.

Отличительные особенности

  • оптимальная компенсация по температуре
  • переключатель со встроенной логикой
  • регулировка диапазона измерения
  • отсутствие подвижных деталей
  • простота установки и ввода в эксплуатацию
  • минимальная потеря давления
  • простота в обращении



Диапазоны измерения/переключения








NW

[мм]

Примерный диапазон измерения

л/мин. во-ды

NW

[мм]

Примерный диапазон измерения

л/мин. во-ды

8

0.12 – 6.0

40

3.0 – 150

10

0.19 – 9.4

50

4.7 – 235

15

0.42 – 21.8

60

6.8 – 340

20

0.75 – 37.7

80

12.0 – 603

25

1.18 – 59.0

100

18.8 – 942

30

1.7 – 84.8

150

42.4 – 2120

Примечание: Скорость потока указана с перерасчетом на номинальный размер трубы для определенных значений диапазона измерения. Учтите, что в трубопроводе ближе к стенке трубы скорость потока стремится к нулю. В зависимости от номинального размера трубы, глубины погружения датчика и профиля потока отклонения от определенных значений скорости потока могут достигать значительных величин.

Компенсация по температуре

Компенсация по температуре в реле потока фирмы KOBOLD осуществляется с помощью микроконтроллера. Все данные, необходимые для компенсации по температуре, заносятся в EEPROM (ЭСППЗУ- электрически стираемое программируемое запоминающее устройство) и в случае сбоя в системе энергоснабжения сохраняются как минимум 10 лет. Настройки прибора можно легко изменить в случае изменения условий эксплуатации.

Модельный ряд

Компактные устройства
KAL-R-A… Расходомер с аналоговым выходом (4-20 мА) KAL-R-AK… Расходомер/реле потока с аналоговым выходом (4-20мА) и предупреждающим сигналом (PNP/NPN контакт), НО контакт
KAL-R-K… Индикатор потока, предупреждающий сигнал (контакт PNP/NPN, НО) Отдельные продукты KAL-R-… Датчик
KAL-R-E1... Электронное устройство с релейным контактом для контроля потока
KAL-R-E2… Электронное устройство с релейным контактом и индика-цией направления потока для контроля KAL-R-E3… Электронное устройство с релейным контактом для контроля потока и температуры индикация направления потока для контроля потока

Измеренная скорость потока сравнивается с базовыми значениями настроек, хранящимися в ЭСППЗУ и с сохраненными графиками. Эти данные анализируются микроконтроллером, который выдает предупреждение или аналоговый сигнал.

Смещение точки переключения в зависимости от температуры

Технические характеристики






















Материал корпуса

стеклополиамид

Материал датчика

нерж. сталь (см. таблицу)

Электропитание

24 В пост.т. ±20%

Потребляемая мощность

макс. 3,6 Вт (типично 1.3 Вт)

Температура окр. среды

от -20°С до +60°С

Температура измер. среды

от -20°С до +80°С

Макс. давление

100 бар

Время разогрева

макс. 12 с.

Диапазон измерения

от примерно 4см/с до 200 см/с

Температурный градиент

неограничен

Время реагирования

5.6… 12 с

Точность

±10%отизмерен.значения

Стабильность рез-тов

± 1 % от измерен. значения

Выходной сигнал

4-20 мА

Индикация расхода

штриховая, светодиод

Степень защиты

IP 65

Только для KAL-R-AK…

Функция переключения

НО контакт

Регулировка точки перекл

потенциометром, визуальная
индикация — светодиодная цепь с мигающ. светодиодами

Индикатор выхода

светодиод,
красный=внимание, зеленый=поток в норме

Переключение выхода

полупроводник, переключение PNP/NPN, макс. 400 мА, защита от КЗ

Электрическое присоединение

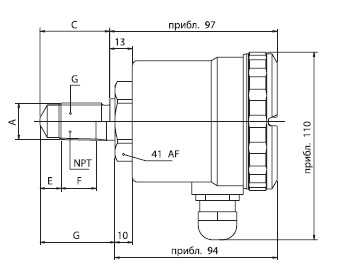

Габариты









А

C

[мм]

Е

[мм]

F

[мм]

G

[мм]

G 1/426
G 1/240
G 3/443
M12x123
1/4 NPT61029
1/2 NPT121543
3/4 NPT181539

Код заказа (образец: KAL-R-A1308A4 PG-R)



















Выход/контакт

Соединение

Коды материалов

Эл.

соединение

Адаптир.

к

экспл.

в РФ

1.4301

1.430 5

1.4571

4-20мА/без контакта

G 1/4

KAL-R-A1308A4

KAL-R-A1408A4*

РС=кабельн. сальникM 16×1.5

ST= коннек­тор** M 12×1








R

G 1/2

KAL-R-A1315A4

KAL-R-A1215A4

KAL-R-A1415A4

G3/4

KAL-R-A1320A4

KAL-R-A1420A4*

М 12×1

KAL-R-A0312A4

1/4 NPT

KAL-R-A5308A4

KAL-R-A5408A4*

1/2

NPT

KAL-R-A5315A4

KAL-R-A5415A4

3/4 NPT

KAL-R-A5320A4

KAL-R-A5420A4*

Tri -Clamp, DIN 32676

KAL-R-A4440A4*

4-20мА/

Н/О контакт; переключение NPN/PNP

G 1/4

KAL-R-AK1308AS

KAL-R-AK1408AS*

РС=кабельн

.сальникM 16×1.5

ST= коннек­тор**M 12×1

G 1/2

KAL-R-AK1315AS

KAL-R-AK1215AS

KAL-R-AK1415A5

G 3/4

KAL-R-AK1320AS

KAL-R-AK1420AS*

M 12 X 1

KAL-R-AK0312AS

1/4 NPT

KAL-R-AK5308AS

KAL-R-AK5408AS*

1/2 NPT

KAL-R-AK5315AS

KAL-R-AK5415AS

3/4 NPT

KAL-R-AK5320AS

KAL-R-AK5420AS*

Tri-Clamp, DIN 32676

KAL-R-AK4440AS **

*Нержавеющая сталь шестигранник 1.4301

** Нержавеющая сталь 1.4404

www.progress-kip.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
