Калориферы паровые промышленные: сферы применения, преимущества

Получить консультацию

Помните: для этого контента требуется JavaScript.

Калорифер-сооружение, которое нагревает воздух в помещении с помощью горячей воды или горячего воздуха, проходящего по трубам. Калориферы паровые и водяные имеют широкую сферу применения. Эти небольшие устройства используют для бытовых нужд, а большие промышленные калориферы могут нагревать воздух в производственных помещениях до нужных температур. Подогретый воздух также необходим для ряда технологических процессов.

Какие калориферы для промышленной вентиляции бывают?

Производство калориферов подразумевает выпуск оборудования трех типов:

  • Паровые
  • Электрические
  • Водяные

Калорифер для промышленной вентиляции первого типа нагревает воздух быстрее всего. Тепловая энергия появляется благодаря перегретому водяному пару. Они чаще всего распространены на промышленных предприятиях. В их конструкцию входят трубы с оребренной поверхностью, но они обладают одним существенным недостатком. Когда увеличивается мощность такого экземпляра, значительно возрастают характеристики габаритов и веса, а это не всегда допустимо.

Оборудование второго типа используется для менее сложных вентиляционных систем. Для него не нужно дополнительных сооружений, достаточно просто обеспечить доступ к электроэнергии. Лучше всего размещать его в небольших помещениях, так как, в противном случае, затраты на электроэнергию не будут оправданы.

В помещения с площадью больше 150 м² устанавливают водяные модели. Они требуют дополнительного оборудования: устанавливают насос, трёхходовой клапан, различную арматуру для трубопроводов и модуля управления. Узел обвязки нужен для того, чтобы защитить его от замерзания и контролировать его производительность.

Для любой сферы подойдут модели оборудования ВП-ОПТ, в которых элементами для теплообмена служат оребренные пластины (панели) с малым шагом ребер.

Они считаются практически универсальными Поочередное расположение воздушных и пароводяных каналов обеспечивает высокую эффективность тепловентилятора промышленного.

Особенности конструкции

Наиболее распространен паровой вид и на это есть ряд причин:

Компактность в сочетании с высокой производительностью. Несмотря на небольшие размеры, паровые калориферы ВП-ОПТ имеют большие поверхности нагрева, что позволяет использовать их с максимальной эффективностью;

Простота монтажа и обслуживания. Установка оборудования, чистка и ремонт осуществляются быстро и не требуют больших усилий или использования спецтехники;

Надежность в эксплуатации. По сравнению с трубными устройствами, у пластинчатых видов значительно ниже количество фланцевых соединений.

Получить бесплатную консультацию

Процесс сварки оребренной панели для теплообменников ВП-ОПТ

Один паровой калорифер ОПТ может иметь более высокую производительность, чем блочное устройство из нескольких секций.

Кроме этого, на заводах изготовление обычной модели большой мощности по заказу обычно осуществляется серийно, производители не готовы выполнить заказ на единичный экземпляр, так как для этого требуется внесение изменений в технологический процесс.

На нашем сайте можно оформить заказ на  любое количество калориферов ВП-ОПТ российского производства, от одного и более. Мы гарантируем короткие сроки, высокое качество выполнения заказа и доступную цену. Чтобы подробно проконсультироваться у наших специалистов, позвоните нам или закажите обратный звонок. Сделать заказ и купить паровой вариант оборудования можно через специальную форму на сайте – заполните ее, и мы оперативно с вами свяжемся.

Рассчитать калорифер

Последние

Показать все примеры

Показать еще

Гарантия выполнения условий ТЗ и сроков окупаемости

2 года гарантии на все оборудование

Патенты на оборудование и гарантия качества

Изготовление и проектирование теплообменников под ключ

20 лет на рынке, выпускаем более 70 теплообменников в год

Бесплатная консультация, чтобы найти оптимальное решение

Калориферы паровые промышленные КП-Ск в Вологде цена 8000 руб.

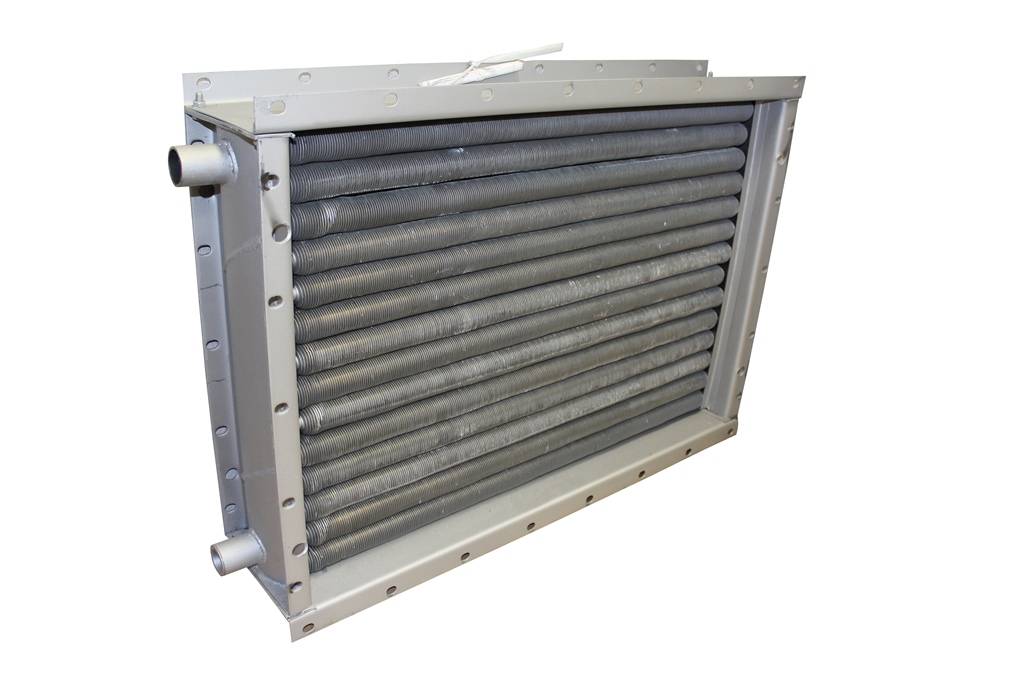

Калориферы паровые КП-Ск являются паровыми биметаллическими с алюминиевым спирально накатным оребрением. В спирально-накатных калориферах ребра образуются накаткой алюминиевой трубы на стальную. При этом за счет большого давления на алюминиевую трубу при накатке обеспечивается очень плотный контакт между алюминиевой и стальной трубой, что значительно улучшает условия теплоотдачи, по сравнению с калориферами пластинчатыми или спирально-навивными.

Калориферы КПСк с теплоносителем пар предназначены для нагрева воздуха в системах отопления, вентиляции и кондиционирования в производственных, промышленных и бытовых помещениях. Воздух должен быть с предельно-допустимым содержанием химически агрессивных веществ по ГОСТ 12.1.005-76 с запыленностью не более 0,5 мг/м3 и не содержать липких веществ и волокнистых материалов. В зимнее время пуск в работу калориферов кск должен осуществляться со скоростью подъема температуры не более 30 °С в час.

КПСк с №6 по №10 выполнены в шестиходовом исполнении;
КПСк c №11 и №12 выполнены в четырехходовом исполнении по внутреннему теплоносителю.

Технические характеристики 3-х рядных калориферов КПСК-3

Наименование показателя КП-Ск 3-1 КП-Ск 3-2 КП-Ск 3-3 КП-Ск 3-4 КП-Ск 3-5 КП-Ск 3-6 КП-Ск 3-7 КП-Ск 3-8 КП-Ск 3-9 КП-Ск 3-10 КП-Ск 3-11 КП-Ск 3-12
Производительность по воздуху, м3 2000 2500 3150 4000 5000 2500 3150 4000 5000 6300 16000 25000
Производительность по теплу, КВт 46,1 56,5 68,8 83,2 103,5 59,4 73,4 90,0 107,5 134,5 358,3 552,1
Площадь поверхности теплообмена, м2 10,2 12,7 15,2 17,6 22,6 13,4 16,6 20,0 23,2 29,6 86,3 130,1
Площадь фронтального сечения, м2 0,197 0,244 0,290 0,337 0,430 0,267 0,329 0,392 0,455 0,581 1,660 2,448
Число ходов по теплоносителю 1 1 1 1
1
1 1 1 1 1 1 1
Масса, кг, не более 28 32 36 41 50 35 40 45 50 60 155 230

Технические характеристики 4-х рядных калориферов КПСК-4

Наименование показателя КП-Ск 4-1 КП-Ск 4-2 КП-Ск 4-3 КП-Ск 4-4 КП-Ск 4-5 КП-Ск 4-6 КП-Ск 4-7 КП-Ск 4-8 КП-Ск 4-9
КП-Ск 4-10
КП-Ск 4-11 КП-Ск 4-12
Производительность по воздуху, м3 2000 2500 3150 4000 5000 2500 3150 4000 5000 6300 16000 25000
Производительность по теплу, КВт 52,8 67,9 79,9 97,7 122,1 68,0 84,5 105,2 126,3 158,5 424,0 656,1
Площадь поверхности теплообмена, м2 13,4 16,6 19,8 23,0 29,5 17,6 21,8 26,2 30,4 39,0 114,2 172,5
Площадь фронтального сечения, м2 0,197 0,244 0,290 0,337 0,430 0,267 0,329 0,392 0,455 0,581 1,660 2,448
Число ходов по теплоносителю 1 1 1 1 1 1 1 1 1 1 1 1
Масса, кг, не более 31 36 41 46 56 40 45 50 60 75 200 290

Технические характеристики 2-х рядных калориферов КПСК-2

Наименование показателя КП-Ск 2-1 КП-Ск 2-2 КП-Ск 2-3 КП-Ск 2-4 КП-Ск 2-5 КП-Ск 2-6 КП-Ск 2-7 КП-Ск 2-8 КП-Ск 2-9 КП-Ск 2-10 КП-Ск 2-11 КП-Ск 2-12
Производительность по воздуху, м3 2000 2500 3150 4000 5000 2500 3150 4000 5000 6300 16000 25000
Производительность по теплу, КВт 28,3 36,5 46,3 58,1 76,7 42,5 54,9 67,2 81,0 106,7 280,0 432,0
Площадь поверхности теплообмена, м2 6,7 8,3 9,9 11,5 14,8 9,0 11,2 13,4 15,6 20,0 58,7 88,7
Площадь фронтального сечения, м2 0,197 0,244 0,290 0,337 0,430 0,267 0,329 0,392 0,455 0,581 1,660 2,448
Число ходов по теплоносителю 1 1 1 1 1 1 1 1 1 1 1 1
Масса, кг, не более 21 24 27 30 36 27 31 35 38 46 126 184


Калориферы КПСк-3 имеют три, а КПСк-4 – четыре ряда теплоотдающих элементов из стальной трубы 16х1,2 мм с алюминиевым спирально-накатным оребрением ~29 мм. Калорифер состоит из теплоотдающих элементов, трубных решеток, крышек и съемных оцинкованных щитков. Для установки и крепления калориферов при монтаже предусмотрены овальные отверстия 12х16 мм по боковым сторонам трубных решеток и съемных щитков.

Калориферы КПСк (ВНП) из нержавеющей стали изготавливаются из стальной нержавеющей трубы 16х1,5 12Х18Н10Т и алюминиевого накатного оребрения номинальным диаметром 39 мм соответственно. Решетка (крышка) изготавливаются из нержавеющей стали 12Х18Н10Т. Щиток (боковина) – из оцинковки.

Гидронагреватели | Промышленные нагреватели с впрыском пара

Компания Hydro-Thermal каждый раз обеспечивает идеальную температуру с полной линейкой инновационных систем нагрева, приготовления пищи и обработки жидкостей с впрыском пара по запросу для широкого спектра промышленных и санитарных применений. Промышленные паровые нагреватели могут продаваться в виде отдельных блоков или полных индивидуальных систем, разработанных в соответствии с вашими уникальными спецификациями — все они готовы к немедленному включению в вашу производственную среду. Компания Hydro-Thermal предлагает прецизионные паровые нагреватели — от встроенных нагревателей, изготовленных по индивидуальному заказу, до полных систем с внешними полозьями — именно так, как вам нужно.

Нажмите на название продукта ниже, чтобы получить дополнительную информацию.



ПРОМЫШЛЕННЫЕ ОБОГРЕВАТЕЛИ САНИТАРНЫЕ ОБОГРЕВАТЕЛИ ВОДОНАГРЕВАТЕЛИ HTC TECHNOLOGY

ПРОМЫШЛЕННЫЕ ПАРОВЫЕ НАГРЕВАТЕЛИ DSI

Hydroheater K-Series ®

(также известный как Jetcooker ™) нагревает широкий диапазон жидкостей от воды до тяжелых визковых сроков

Объем: 28- 600 GP. м 3 /час]

Применение: Целлюлозно-бумажное производство, биотопливо, конверсия этанола и крахмала, большие объемы воды, анаэробное сбраживание, приготовление пищи и т. д. K510, K511, K512, K513, K514, K515, K516, K517, K410, K411, K412, K413, K414, K415, K416, K417

HYDROHEATER M-SERIES ®

Heats a широкий спектр жидкостей от воды до тяжелых вязких шламов 9 3 /ч далее

Номера моделей: M101, M103, M104, M105, M106, M107, M108, M109, M110

SOLARIS ®

более высокое содержание твердых веществ.

Производительность: 5 до 25 000 галлонов в минуту [1 до 5 678 м 3 /ч]

Применение: Целлюлозная масса средней консистенции, отбеливание, анаэробное сбраживание и другие волокнистые суспензии Количество

3

3 5 S101, S202, S203, S204, S206, S208, S210, S212, S216. материалы

Производительность: 30 до 3035 галлонов в минуту [6,8 до 689 м 3 /ч]

Применение: Отбеливание целлюлозы, целлюлозный этанол, мясной шлам, нарезанные кубиками овощи и бланширование, горнодобывающая промышленность и металлургия, муниципальные и промышленные сточные воды

Номера моделей: NOh3, NOh5

СИСТЕМА ATTEC

Усовершенствованные системы жидкостного нагрева ATTEC — это полностью индивидуальные решения, которые проектируются, изготавливаются и устанавливаются в соответствии с индивидуальными спецификациями. Hydro-Thermal поставит необходимые компоненты, включая трубопроводы и системы управления. Эти салазки можно использовать для обработки любого типа навозной жижи, включая варку крахмала, производство продуктов питания, химическую обработку и все, что находится между

ЗАКАЖИТЕ НОВЫЙ ПРОМЫШЛЕННЫЙ ГИДРОНАГРЕВАТЕЛЬ СЕГОДНЯ

САНИТАРНЫЕ НАГРЕВАТЕЛИ DSI

САНИТАРНЫЙ ГИДРОНАГРЕВАТЕЛЬ ® СЕРИЯ A

Запатентованный нагреватель для различных жидкостей, от тяжелой воды до нержавеющей стали, изготовленный incovisus 3A суспензии

Производительность: 1 до 180 галлонов в минуту [0,2 до 41 м 3 /ч]

Применение: Приготовление пищи и напитков, производство сыра и молока, соусов и фармацевтических жидкостей

Номера моделей: A304/A204/A104, A206/A106, A307/A207, A208/A108, A209/A109, A210/A110

Silverline Smart Cooking System

SANDINE 3A, СРЕДИНА

. система из нержавеющей стали для крахмалов, суспензий и продуктов с высоким содержанием твердых частиц, соответствующая требованиям FDA

Производительность: 5 до 200 галлонов в минуту [1,1 до 45 м 3 /час]

Применение: Супы, соусы, напитки , продукты на основе молочных продуктов, продукты на основе томатов, продукты на основе крахмала, продукты с высоким или низким усилием сдвига, пастеризация, периодическая или непрерывная обработка.

САНИТАРНАЯ КУХОННАЯ МАШИНА INFUZE

Компактная и полностью гигиеничная варочная панель, которая помогает продуктам достигать готовых рецептурных результатов, пастеризации или смешанного эмульгирования в соответствии с сертификатами 3-A, EHEDG и FDA.

Минимальный объем: 3 до 22 гал/мин [0,7 до 5,0 м 3 /ч]

Максимальный объем: 30 до 255 гал/мин [6,8 до 57,9 м

9/ч 90]

Применение: Супы, соусы, суспензии, напитки, продукты на основе молока, продукты на основе томатов, продукты на основе крахмала, продукты с высоким или низким сдвигом, смешанное эмульгирование, пастеризация, периодическая или непрерывная обработка



УЛУЧШИТЕ ПРОЦЕСС САНИТАРИИ ЗДЕСЬ

НАГРЕВАТЕЛЬ ГОРЯЧЕЙ ВОДЫ ПО ЗАПРОСУ

EZ Heater®

Применение только для воды

Объем: 2 до 1350 галльмтур [. , безразборная мойка (CIP), санитария, очистка, покрытие банок, кастрюли, химические реакторы

СИСТЕМА EZ SKID™

Только для горячей воды, используется нагреватель EZ Heater®

Объем: 2 до 1350 галлонов в минуту [0,5 до 306 м 3

3

Обогрев/наполнение резервуаров, промывка, очистка на месте (CIP), санитарная обработка, очистка, заливка банок, кастрюли, химические реакторы

Номера моделей: h410, h420, h430, h440, h460, h3010 h3015, h3020, h3030, h3040

СВЯЗАТЬСЯ С НАМИ ДЛЯ ВОДЯНЫХ НАГРЕВАТЕЛЬНЫХ НАГРЕВАТЕЛЕЙ

HTC TECHNOLOGY

Линейный привод Hydrive™

Линейный привод Hydrive™ (HLA) — это высокотехнологичный привод, разработанный для широкого спектра санитарных и промышленных применений. Экономичный, компактный и подключенный, HLA расширяет возможности современных приводов. Умный и подключенный: Hydrive Connect — это простое управление приводом у вас на ладони. Приложение Hydrive Connect можно использовать для настройки положения, мониторинга производительности в реальном времени и извлечения исторических данных для более глубокого анализа.

ЗАПРОСИТЬ ОПТИМАЛЬНУЮ ПРОИЗВОДИТЕЛЬНОСТЬ НАГРЕВАТЕЛЯ

АВТОПИЛОТ/АВТОПИЛОТ LITE/ДОПОЛНИТЕЛЬНЫЙ ПИЛОТ

Технология автоматического потока продукта, которая регулирует гидронагреватель для поддержания постоянного перепада давления в агрегате.

Использование: Местная панель управления с входами для сигнала датчика перепада давления, уставки падения давления и включения системы (автоматический/ручной).

Номера моделей: Любые установки гидронагревателей K610–K617 (также совместимы со старыми моделями K510–K515)

ЗАПРОСИТЬ ЦЕНУ НА FLOW TECHNOLOGY

Запчасти доступны для всех моделей нагревателей, снятых с производства. Доступность нового обогревателя будет варьироваться. Пожалуйста, свяжитесь с Hydro-Thermal для получения дополнительной информации.

ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ

В некоторых нагревателях Hydro-Thermal используется линейный привод Hydrive (HLA) со встроенным позиционером. В других нагревателях используется мембранный привод Fisher обратного действия («закрытие при отказе»), который обычно соединен с фильтром/регулятором и позиционером Fisher DVC 2000 или DVC 6200, который преобразует входной сигнал постоянного тока 4–20 мА в пневматический выходной сигнал. к приводу. Для приложений с высокой вибрацией доступны дистанционные позиционеры, в зависимости от уникальных условий обработки или по запросу. Пожалуйста, свяжитесь с Hydro-Thermal для получения более подробной информации.



Промышленный гидронагреватель очень прочен и надежен и при необходимости может быть дополнительно усовершенствован для нагрева абразивных жидкостей. Для многих применений достаточно наплавки и обогащенного материала в ключевых зонах. Для некоторых применений, таких как шламы с содержанием песка, требуются дополнительные наплавки помимо основного наплавленного слоя. Этот метод значительно увеличил срок службы внутренних компонентов нагревателя. Другие жидкости потребовали более обширных модификаций. Например, при нагревании пены нефтеносных песков рекомендуется сочетание наплавки и использования твердых, устойчивых к абразивному износу материалов. Чтобы узнать о конкретных требованиях для вашего применения, свяжитесь напрямую с Hydro-Thermal.



Все промышленные гидронагреватели имеют соединительную трубку. Удлиненная соединительная трубка может быть рекомендована для больших Т (высокий подъем температуры). Пожалуйста, свяжитесь с Hydro-Thermal для получения более подробной информации.

ПРЕДОСТАВЬТЕ ПОДРОБНУЮ ИНФОРМАЦИЮ ДЛЯ ИНДИВИДУАЛЬНЫХ ГИДРОНАГРЕВАТЕЛЕЙ КОЛИЧЕСТВО

Промышленные паровые и парораспределительные змеевики

Существует несколько основных признаков различия между промышленным паровым или парораспределительным теплообменником и коммерческим паровым или парораспределительным змеевиком: окружающая среда и условия, материалы конструкции и сертификация.

Окружающая среда, в которой размещаются промышленные паровые или паровые распределительные теплообменники, как правило, суровые и агрессивные. Электростанции, химические перерабатывающие предприятия и системы рекуперации отработанного тепла — все это примеры того, где будет жить и работать промышленный пар и парораспределение. Их окружающая среда и реализованные условия способствуют более надежному выбору материалов. Такой материал, как нержавеющая сталь серии 300 или с толстой стенкой или толщиной.

Стандартом США для соответствия нормам является ASME Section VIII, Division 1 Code. SRC нанесет штамп U или UM в зависимости от объема и давления приложения. Кроме того, при отправке в Канаду, Канадский регистрационный номер (CRN) или Европу может применяться знак Директивы по оборудованию, работающему под давлением (CE — SEP, уровень 1 или уровень 2).

Сертификаты

Подогреватель воздуха с паровым змеевиком

Этот подогреватель воздуха с паровым змеевиком представляет собой двухрядную конструкцию из неизолированных труб из углеродистой стали. Герметичный кожух коллектора гарантирует нулевую утечку воздуха, а крышка прикреплена для обеспечения возможности установки на рабочей площадке. Конструкционный уголок на этом изделии был установлен для жесткости конструкции.

Предварительный нагреватель воздуха — электростанция

Этот теплообменник оснащен съемным коллектором водяной камеры. Конструкция позволяет пользователям получить доступ к каждой трубке для очистки и обслуживания (после снятия). Сердечник теплообменника изготовлен из трубы и ребра из углеродистой стали. Косынки были применены для обеспечения прямоугольности, а подъемные скобы были применены по запросу клиента.

Паровой теплообменник с покрытием Heresite

Этот многорядный корпус воздухоподогревателя имеет спирально закрученную ребристую трубу (труба из углеродистой стали с алюминиевым ребром), а также закрытую герметичную конструкцию коллектора. Корпус был спроектирован и изготовлен таким образом, чтобы теплообменники можно было снимать для обслуживания или замены.

Теплообменники и корпус имеют покрытие Heresite для повышения долговечности.

Подогреватель воздуха парового змеевика

Подогреватель воздуха — электростанция

Паровой теплообменник с покрытием Heresite

Конструкционные материалы

Для создания осушителей с псевдоожиженным слоем и охладителей с псевдоожиженным слоем используется широкий спектр материалов. Обычные и необычные материалы включают:

  • AL-6XN
  • Углеродистая сталь
  • Хроммолибден
  • Медно-никелевый сплав 90/10
  • Хастеллой
  • Нержавеющая сталь (304/316)

Сертифицированные сварщики и паяльщики ASME

Сварщики и паяльщики Super Radiator Coils сертифицированы в соответствии с разделом IX кода ASME, и все программы сварки и пайки контролируются сертифицированными инспекторами по сварке (CWI).

Помимо нашей команды, у нас есть собственное оборудование для травления и пассивации, чтобы коррозионно-стойкие свойства изделий из нержавеющей стали не были потеряны после сварки.
