Калориферы паровые КПСк, промышленный приточный калорифер кпск паровой цена



Назначение и область применения

Паровые калориферы КПСк монтируются в сечение прямоугольных воздуховодов приточных систем вентиляции и применяются в целях воздушного отопления помещений значительной площади: складское хозяйство, производственных цеха, спортивные залы и др. Калорифер КПСк предназначен для работы с воздухом, который по чистоте соответствует требованиям действующей нормативной документации (по наличию и концентрации пыли, волокнистых и липких включений, мелкофракционного абразива, химически агрессивных по отношению к стали и алюминию компонентов и пр.).

Калориферы паровые КПСк производятся по Техническим Условиям 4864-001-85589750.

Конструктивные особенности калориферов КПСк

По конструкции калорифер приточный КПСк изготавливается в виде моноблока, - в стальном корпусе смонтирован многорядный «змеевик» из стальных трубчатых нагревателей, оребренных алюминием. Функцию теплоносителя выполняет перегретый пар, наибольшая температура которого составляет +190С при давлении 1,2 МПа (12 атмосфер).

По периметру металлического корпуса предусмотрены монтажные фланцы, благодаря которым повышается общая жесткость и устойчивость корпусной детали. Для установки калориферов паровых КПСк в вентиляционные воздуховоды на фланцах предусмотрены разоваленные отверстия размерами 12х16 мм (под стандартное болтовое крепление).

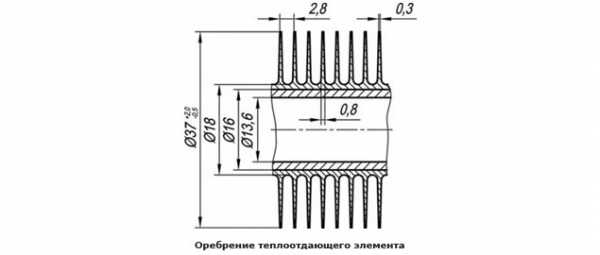

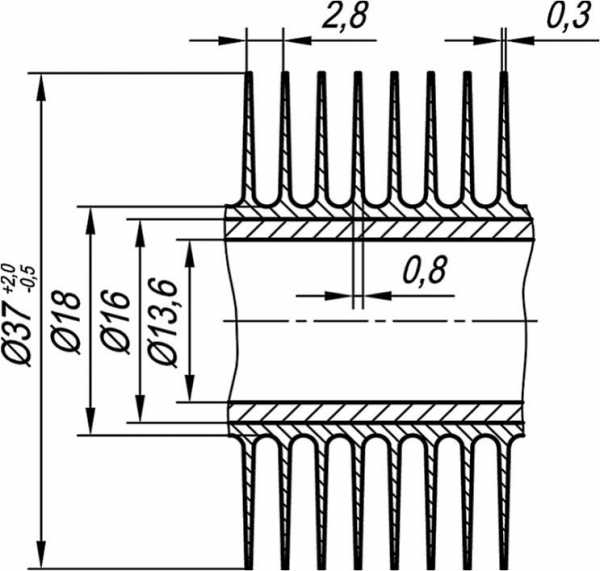

Обогревающие трубки паровых калориферов выполнены биметаллическими: стальная сердцевина и алюминиевая «рубашка» с ребрами для теплообмена.

Перегретый пар циркулирует внутри трубчатого обогревателя и отдает тепло стальным трубам и ребрам из алюминия. Оребрение стальных труб производится методом спиральной накатки под давлением, за счет чего достигается плотный контакт между металлами, и теплопередача осуществляется более эффективно (увеличивается коэффициент полезного действия калориферов паровых).

Купить калорифер паровой КПСк можно в следующем исполнении:

Стандартное исполнение: труба из углеродистой стали с диаметром стенки 16 мм и толщиной 1,2 мм
Стандартное исполнение с трубой 16*1,5: труба из углеродистой стали с диаметром стенки 16 мм и толщиной 1,5 мм
Бесшовная труба: бесшовная труба из углеродистой стали с диаметром стенки 16 мм и толщиной 1,5 мм

AISI 304: труба и корпус изготовлены из нержавеющей стали марки
AISI 304, труба 16*1,5 мм AISI 321: труба и корпус изготовлены из нержавеющей стали марки AISI 321, труба 16*1,5 мм

Вне зависимости от материала исполнения оребрение труб выполняется алюминием метод спиральной накатки.

Перегретый пар в «змеевик» подается от внешнего источника, для подключения магистрали теплоносителя к обогревателю, на торцы калориферов паровых КПСк вынесены входной и выходной патрубки.

Приточные калориферы по количеству рядов труб делятся на 3-рядные (КПСк-3) и 4-рядные (КПСк-4).

Условия эксплуатации калориферов паровых КПСк

Калориферы паровые серии КПСк используются в регионах с климатическими условиями УХЛ3 в соответствии с ГОСТ 15150. Максимальная скорость включения калорифера на полную мощность в холодное время года – не выше 30С/час.

Наибольшая допустимая среднеквадратичная скорость внешних колебаний (вибраций), воздействующих на калориферы, - 2 мм/сек.

При выполнении условий перевозки, установки и эксплуатации производитель дает срок гарантии на калориферы 2 года.


Другие модели вентиляторов



ventilator.spb.ru

Калориферы паровые промышленные КП-Ск в Санкт-Петербурге цена от 4940 руб.

Технические характеристики калориферов КП-Ск

Калориферы паровые КП-Ск эксплуатируются в составе канальных вентиляционных систем и служат для подогрева приточного или рециркуляционного воздуха до требуемой температуры.

Калориферы паровые КП-Ск для приточной вентиляции успешно применяются для воздушного обогрева общественных, административных и производственных помещений: кинозалы, торговые и бизнес-центры, спортивные комплексы, цехи, склады и др.

Технические характеристики 3-х рядных калориферов КПСК-3

Наименование показателя КП-Ск 3-1 КП-Ск 3-2 КП-Ск 3-3 КП-Ск 3-4 КП-Ск 3-5 КП-Ск 3-6 КП-Ск 3-7 КП-Ск 3-8 КП-Ск 3-9 КП-Ск 3-10 КП-Ск 3-11 КП-Ск 3-12
Производительность по воздуху, м3 2000 2500 3150 4000 5000 2500 3150 4000 5000 6300 16000 25000
Производительность по теплу, КВт 46,1 56,5 68,8 83,2 103,5 59,4 73,4 90,0 107,5 134,5 358,3 552,1
Площадь поверхности теплообмена, м2 10,2 12,7 15,2 17,6 22,6 13,4 16,6 20,0
23,2
29,6 86,3 130,1
Площадь фронтального сечения, м2 0,197 0,244 0,290 0,337 0,430 0,267 0,329 0,392 0,455 0,581 1,660 2,448
Число ходов по теплоносителю 1 1 1 1 1 1 1 1 1 1 1 1
Масса, кг, не более 28 32 36 41 50 35 40 45 50 60 155 230

Технические характеристики 4-х рядных калориферов КПСК-4

Наименование показателя КП-Ск 4-1 КП-Ск 4-2 КП-Ск 4-3 КП-Ск 4-4 КП-Ск 4-5 КП-Ск 4-6 КП-Ск 4-7 КП-Ск 4-8 КП-Ск 4-9 КП-Ск 4-10 КП-Ск 4-11 КП-Ск 4-12
Производительность по воздуху, м3 2000 2500 3150 4000 5000 2500 3150 4000 5000 6300 16000 25000
Производительность по теплу, КВт 52,8 67,9 79,9 97,7 122,1 68,0 84,5 105,2 126,3 158,5 424,0 656,1
Площадь поверхности теплообмена, м2 13,4 16,6 19,8 23,0 29,5 17,6 21,8 26,2 30,4 39,0 114,2 172,5
Площадь фронтального сечения, м2 0,197 0,244 0,290 0,337 0,430 0,267 0,329 0,392 0,455 0,581 1,660 2,448
Число ходов по теплоносителю 1 1 1 1 1 1 1 1 1 1 1 1
Масса, кг, не более 31 36 41 46 56 40 45 50 60 75 200 290

Технические характеристики 2-х рядных калориферов КПСК-2

Наименование показателя КП-Ск 2-1 КП-Ск 2-2 КП-Ск 2-3 КП-Ск 2-4 КП-Ск 2-5 КП-Ск 2-6 КП-Ск 2-7 КП-Ск 2-8 КП-Ск 2-9 КП-Ск 2-10 КП-Ск 2-11 КП-Ск 2-12
Производительность по воздуху, м3 2000 2500 3150 4000 5000 2500 3150 4000 5000 6300 16000 25000
Производительность по теплу, КВт 28,3 36,5 46,3 58,1 76,7 42,5 54,9 67,2 81,0 106,7 280,0 432,0
Площадь поверхности теплообмена, м2 6,7 8,3 9,9 11,5 14,8 9,0 11,2 13,4 15,6 20,0 58,7 88,7
Площадь фронтального сечения, м2 0,197 0,244 0,290 0,337 0,430 0,267 0,329 0,392 0,455 0,581 1,660 2,448
Число ходов по теплоносителю 1 1 1 1 1 1 1 1 1 1 1 1
Масса, кг, не более 21 24 27 30 36 27 31 35 38 46 126 184

В качестве промежуточного теплоносителя выступает перегретый пар температурой +190С. Максимальное давление теплоносителя в сети – 1,2 Мпа (~12 атмосфер).

Наибольшая концентрация взвешенной пыли в рабочем воздухе – 0,5 мг/м.куб. Рабочая среда не должна содержать липкой пыли, абразивных или химически активных по отношению к стали и алюминию частиц, а также волокнистых включений.

Конструктивные особенности и принцип действия

Калорифер паровой КП-СК для отопления конструктивно исполнен в виде моноблока. Монтируется непосредственно в разрыв вентиляционных воздуховодов соответствующего типоразмера.

Корпус коробчатого сечения изготавливается из тонколистовой стали. С фронтальных торцов корпусной детали имеются фланцы с отверстиями. Монтаж воздухонагревателя в разрыв вентканалов осуществляется посредством болтового крепления. При установке калориферов рекомендуется использовать уплотнительные ленты.

Внутри корпусной детали располагаются теплообменные трубки из «черной» стали (цельнотянутые или сварные). По спецзаказу возможно производство калориферов паровых КП-Ск с трубками из нержавеющей стали. Для повышения КПД теплообменного процесса на трубках имеется алюминиевое оребрение, нанесенное методом спиральной накатки под давлением. Такая технология позволяет добиться надежного контакта между тепловой трубкой и алюминиевой «рубашкой». Оребрение увеличивает омываемую приточным воздухом поверхность, за счет чего эффективность теплообмена существенно увеличивается.

Калорифер паровой КП-Ск для приточной вентиляции подключается к сети теплоносителя посредством патрубков, вынесенных на боковые стенке корпуса.

Варианты исполнения

Модельный ряд калориферов паровых КП-Ск для отопления насчитывает 12-ть стандартных типоразмеров. В зависимости от исполнения воздухонагреватель может насчитывать 2, 3 или 4 ряда теплообменных трубок.

Оборудование выпускается в климатическом исполнении У и УХЛ по ГОСТ 15150, кат. разм. 3.

Если Вы затрудняетесь выбрать модель калорифера парового КП-Ск двух, трех и четырех рядного самостоятельно, направляйте нашим специалистам техническое задание, и мы поможем Вам определить оптимальный типоразмер воздухонагревателя под конкретные условия эксплуатации.

spb.ventpromtorg.ru

Калориферы паровые КПСК цена от 5395 руб.

Производство и продажа паровых калориферов КПСК

Нашим заводом производятся паровые калориферы КПСК (КП-СК). По основным техническим характеристикам данные паровые калориферы КПСК полностью замещают аналоги — калориферы ВНП 113. Купить паровые калориферы можно кликнув по кнопке «оставить заявку». На всю продукцию распространяется гарантия сроком 2 года. Доставка осуществляется по России и СНГ любой транспортной компанией либо самовывоз. Так же, возможна доставка калориферов нашим транспортом.
Цены паровых калориферов КПСК приведены в сводной таблице цен.

Паровые калориферы КПСК

Сегодня вентиляционные системы значительно эволюционировали и претерпели множество изменений, что сделало возможным не только вентиляцию помещений, но и их обогрев, за счет использования таких отопительных приборов, как паровые калориферы КПСК и аналогичные воздухонагреватели. Применение этих приборов достаточно широко, это отопление и вентиляция зданий и сооружений, складов, цехов, производственных помещений, ангаров, сушилок, гаражей, и других. Давайте рассмотрим, как все же работают калориферы.



Принцип работы парового калорифера КПСК

Воздух, попадая в калорифер, контактирует с нагревательными элементами, за счет чего производится прогрев воздуха и, следовательно, всего помещения. Одним словом, калориферы – это теплообменные аппараты, передающие энергию теплоносителя проходящему воздуху. Калориферы бывают трех видов, электрические, паровые и водяные. Здесь, мы подробно остановимся на паровых калориферах КПСК.

Практика показывает, что калориферы КПСК – самые популярные и часто встречаемые среди воздухонагревателей. Их распространенность обуславливается такими характеристиками как: эффективность и экономичность. Именно паровые воздухонагреватели могут значительно быстрей обогреть помещение с минимальными затратами, в сравнении с другими видами отопительных приборов.

Но есть важный нюанс в использовании этих воздухонагревателей. Он заключается в том, что паровой калорифер КПСК или система из калориферов должны быть подключены на протяжении всей своей работы к парогенерирующему аппарату, бесперебойно подающему пар. Это в значительной степени актуализирует этот вид калориферов для использования в промышленных и производственных объектах, в которых имеется паровое оборудование.

Устройство парового калорифера КПСК


Оребренная биметаллическая стальная труба – основной элемент паровых калориферов КП СК. В одном приборе насчитывается множество труб, образующих замкнутую систему паропровода. Трубки располагаются в 2, 3 и 4 ряда в зависимости от исполнения воздухонагревателя. За счет оребрения труб, значительно увеличивается площадь контакта воздуха с нагревательным элементом. Калорифер КП СК применим в температурном диапазоне -40/+40. Температура теплоносителя должна превышать +30 градусов во избежание неполадок.

Мощность, производительность и теплоотдача имеют прямую зависимость от материала, из которого изготовлен воздухонагреватель, а т.ж. температуры и давления пара.
Паровые калориферы КПСК отличаются от других видов отопительных приборов превосходными рабочими характеристиками, высокой экономичностью и долговечностью работы.

Условия эксплуатации калориферов КПСК

Воздухонагреватели паровые рассчитаны на эксплуатацию в условиях холодного и умеренного климата и 3-ей категории размещения (в соответствии с требованиями ГОСТ 15150-69). Запуск парового калорифера в работу в зимний период необходимо производить со скоростью подъема температуры до 30 градусов/ час.

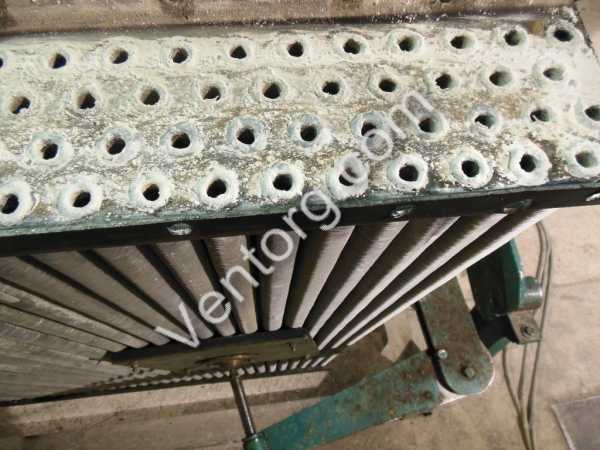

Конструктивные особенности калориферов КП-СК

Как и водяной, калорифер паровой имеет следующие составляющие:

  • биметаллические теплообменные элементы,
  • решетки трубные,
  • крышки,
  • щитки боковые съемные.

Он так же, как и водяной калорифер, может выпускаться в разных вариантах: калорифер КПСК 2, КПСК 3, КПСК 3-3, КПСК 4, КПСК 4-4. Накатка на трубу алюминиевых ребер происходит под высоким давлением, обеспечивая тем самым такую же высокую теплоотдачу во время эксплуатации калориферов с теплоносителем пар.

Теплообменные элементы калориферов стандартного назначения выполняются из стальной трубы 16 х 1.2 мм, оребрение 29 мм. В калориферах из нержавеющей стали используется сталь марки 12х18н10т (труба 16 х 1.5 мм, оребрение 39 мм, шаг 2.8 мм). Из этой же стали изготавливаются другие конструктивные части калорифера: решетки трубные и крышки. Боковые щитки выполняются из оцинкованной стали.

Для монтажа паровых воздухонагревателей в системах отопления, вентиляции или кондиционирования в их конструкции предусмотрены специальные овальные отверстия размером 12 х 16 мм, которые расположены по боковым сторонам щитков и решеток.

При изготовлении паровых калориферов КПСК 2, КПСК 3, КПСК 3-3, КПСК 4, КПСК 4-4 используется гидроиспытанная, термообработанная труба производства ОАО «Первоуральского Новотрубного завода», выпускаемая по ГОСТу 10704-91В/ГОСТ 10705-80.

Производство калориферов КПСК 2, КПСК 3, КПСК 4

КПСКкалорифер паровой, производится на нашем заводе в полном модельном ряде  по следующим наименованиям:
КП2-1-СК-01УЗ, КП2-2-СК-01УЗ, КП2-3-СК-01УЗ, КП2-4-СК-01УЗ, КП2-5-СК-01УЗ, КП2-6-СК-01УЗ, КП2-7-СК-01УЗ, КП2-8-СК-01УЗ, КП2-9-СК-01УЗ, КП2-10-СК-01УЗ, КП2-11-СК-01УЗ, КП2-12-СК-01УЗ.

КП3-1-СК-01УЗ, КП3-2-СК-01УЗ, КП3-3-СК-01УЗ, КП3-4-СК-01УЗ, КП3-5-СК-01УЗ, КП3-6-СК-01УЗ, КП3-7-СК-01УЗ, КП3-8-СК-01УЗ, КП3-9-СК-01УЗ, КП3-10-СК-01УЗ, КП3-11-СК-01УЗ, КП3-12-СК-01УЗ.

КП4-1-СК-01УЗ, КП4-2-СК-01УЗ, КП4-3-СК-01УЗ, КП4-4-СК-01УЗ, КП4-5-СК-01УЗ, КП4-6-СК-01УЗ, КП4-7-СК-01УЗ, КП4-8-СК-01УЗ, КП4-9-СК-01УЗ, КП4-10-СК-01УЗ, КП4-11-СК-01УЗ, КП4-12-СК-01УЗ.

Условные обозначения:

  • 01- теплоноситель (пар)
  • У – климатическое исполнение (умеренный климат)
  • 3 – категория размещения изделия (закрытые помещения с естественной вентиляцией без искусственно регулируемых климатических условий)


ventorg.com

Калориферы промышленные - Т.С.Т.

Калориферы КСк (КПСк) предназначены для нагрева воздуха в системах вентиляции, воздушного отопления и кондиционирования.
Теплоотдающий элемент выполнен из стальной электросварной трубы 16×1,5 мм и алюминиевого накатного оребрения номинальным диаметром 39 мм. Шаг между ребрами 2,7 мм.
Оребренный теплообменник водяной КСк  –  отопительный прибор, источником нагрева в котором является горячая/перегретая вода. Изготавливают их в многоходовом исполнении. Скорость воды в воздухонагревателе при этом увеличивается, что приводит к увеличению интенсивности теплоотдачи. Последовательность движения теплоносителя осуществляется за счет перегородок в коллекторах (верхней и нижней крышки). Оребренные теплообменники КСк  имеют четыре ряда по ходу движения теплоносителя.
Принцип работы промышленного калорифера КСк очень прост: по теплообменнику проходит горячая вода, поступающая из центрального отопления. Благодаря действию вентилятора, обдувающего систему, нагреваемый воздух быстро и что самое главное равномерно расходится по помещению.
Перейти к подробному описанию:   Калориферы КСк
Оребренный теплообменник паровой КПСк - нагревательный прибор, теплоносителем в котором является пар ( сухой насыщенный/перегретый). Эти воздухонагреватели выполнены в одноходовом исполнении и пар проходит через все трубки одновременно, что предполагает собой очень быстрое и равномерное прогревание больших помещений, благодаря вентилятору направляющему горячие воздушные потоки. Отличное решение для производств, которые подключены к технологическим паропроводам.
Перейти к подробному описанию:   Калориферы КПСк

______________________________


Калориферы промышленные ТВВ (КП) предназначены для нагрева воздуха в системах кондиционирования, вентиляции и отопления. Теплоотдающий элемент выполнен из стальной трубы 22×1,6 мм и алюминиевого накатного оребрения номинальным диаметром 41 мм. Шаг между ребрами 3,35 мм.
Основное их отличие от остальных воздушных воздухонагревателей типа КСк (КПСк), КВС (КПС), КВБ (КПБ) состоит в том, что теплоотдающий элемент имеет увеличенную площадь сечения для прохода теплоносителя (за счет применения стальной несущей трубы диаметром 22 мм). Это дает ряд преимуществ:   - меньшее гидравлическое сопротивление   - длительный срок службы (за счет большего диаметра уменьшается возможность зарастания накипью и грязью внутренних полостей трубы)   - сохранение стабильных теплотехнических характеристик   - возможность работы при более низких температурах наружного приточного воздуха.
Воздухонагреватель ТВВ - источником теплообмена служит горячая вода, протекающая в трубках. С внешней стороны эти оребренные трубки омываются менее нагретым, чем вода, воздухом. Движение воздуха создается вентилятором. В результате теплообмена вода в трубках теплообменника постепенно охлаждается, а воздух последовательно по ходу нагревается.
Перейти к подробному описанию:   Калорифер ТВВ
Воздухоподогреватель КП - источник теплообмена водяной пар. Из-за существующей разницы температур между пароконденсатной смесью и воздухом происходит теплопередача, в результате которой воздух нагревается, а пар конденсируется.
Перейти к подробному описанию:   Калорифер КП
Промышленные калориферы ТВВ (КП) незаменимы в плохих условиях эксплуатации. Для создания технологического тепла на рабочих местах промышленных цехов, проветривания горных выработок на предприятиях горнодобывающей и металлургической промышленности Сибири и северных районах страны - это лучший выбор.

_____________________________

Калориферы промышленные КФБ - это воздухонагреватели среднего размера , которые, как правило, используют для получения тепла пар. Технические качества данной модели теплообменника разработаны на высоком уровне.
По габаритным размерам и заложенному конструктиву, сборка и монтаж нескольких тепловых модулей КФБ - лучший вариант для компоновки воздухонагревательных установок в районах с расчетной наружной температурой для холодного периода года ниже минус 30 градусов.
Они подразделяются на тринадцать типоразмеров (исполнение по воздушному потоку трех А3 и четырех рядное А4, диапазон производительности по воздуху от 2000 до 18000 м3/час, тепловой мощности от 40 до 500 кВт).  Воздухоподогреватели КФБ находят широкое применение на различных предприятиях горнодобывающей промышленности.
Паровые калориферы КФБ отличаются от водяных тем, что, во-первых, выполнены в одноходовом исполнении, и пар по трубкам проходит один раз,  подача теплоносителя в нагревательную установку производится сверху, а снизу отводится сконденсировавшаяся из отработанного пара вода. Паровые оребренные теплообменники необходимо подключать в сеть параллельно, так как при последовательном подключении может значительно упасть теплоотдача второго и всех последующих отопительных установок КФБ, что связано с преобразованием пара в конденсат в первом воздухонагревателе. Полученный в результате происходящих теплообменных процессов конденсат должен непрерывно удаляться конденсатоотводчиком, срабатывающим автоматически при наполнении.
Перейти к подробному описанию:   Калориферы КФБ

______________________________

Электрокалориферы СФО представляют из себя металлический каркас или коробку, внутри которых встроены оребренные трубчатые электронагреватели - тэны. В качестве нагревающей среды (энергоносителя) в теплообменниках этой конструкции выступает электрический ток.
Основное преимущество данного вида промышленных калориферов, является отсутствие необходимости монтажа теплопроводов, как в случае с водовоздушными и паровоздушными отопительными агрегатами. Изготавливаются семи типоразмеров с диапазоном по мощности от 16 до 250 Квт. Имеют относительно небольшой вес, просты в эксплуатации и обслуживании.
Перейти к подробному описанию:   Электрические калориферы СФО

__________________________________________________________________________

Если среди теплообменников, предлагаемых нашим предприятием, вы не смогли подобрать нужный воздухонагреватель, мы можем принять заказ на его изготовление, согласно вашим чертежам и техническим характеристикам.

Купить промышленные калориферы (цена от 4700 руб с НДС) вы можете по адресу:
652710 Россия, Кемеровская область, г. Киселевск, ул. Юргинская,1
Заказать прайс лист на калориферы производства ЗАО (ООО) Т.С.Т.
( КCк, ТВВ, КПСк, СФО и КФБ - цены указаны с учетом НДС) можно по электронной почте  E-mail: [email protected]
Контактные телефоны: +7(3846) 682324 (пн - пт 9:00-17:00)    Моб. тел. 8-961-737-83-14 ( без выходных )

zao-tst.ru

Калориферы паровые КПСК





 Применение калориферов КПСК

Предназначены для нагрева воздуха в системах вентиляции, воздушного отопления, кондиционирования воздуха, а также в сушильных установках с помощью пара, поступающих от внешних источников воздуха и теплоснабжения. Температура пара - до 190°C; рабочее давление -до 1,2 мПа (12 кгс/см2). Воздух должен быть с предельно-допустимым содержанием химически агрессивных веществ по ГОСТ 12. 1. 005-88 с запыленностью не более 0,5 мг/м3и не содержать липких веществ и волокнистых материалов.

Теплоноситель у калориферов КПСК  - сухой насыщенный пар.

Конструкция и эксплуатация калориферов КПСк
  • Калориферы спирально-накатные, биметаллические
  • К системе теплоносителя присоединяются при помощи сварки или с помощью фланцев
  • Материалы исполнения у калориферов КПСК: стальная труба 16x2,0 из углеродистой стали и алюминиевое накатное оребрение с номинальным диаметром 39 мм
  • Исполнение по внутреннему носителю: одноходовое
  • Имеют патрубки с обеих сторон
  • Устанавливаются в системах с вертикальным расположением теплоотдающих элементов
  • Не должны устанавливаться на объекты, создающие внешнюю вибрацию со среднеквадратическим значением более 2 мм/с
  • В зимнее время пуск в работу должен осуществляться со скоростью подъема температуры не более 30 °C в час
  • Не допускается работа калорифера на пролётном паре
  • Уровень конденсата не должен быть выше нижнего ряда теплоотдающих трубок
  • Для того, чтобы не было сквозного (пролетного) прорыва пара и при этом не было больших скоростей, вызывающих эрозию стенок теплоотдающих труб, на сливе конденсата необходимо устанавливать конденсатоотводчики соответствующего номера (на расстоянии не менее 300 мм от нижнего патрубка калорифера)
  • Отвод конденсата должен исключать возможность размораживания воздухонагревателя и возникновения гидроударов при изменении нагрузки

Основные технические характеристики калориферов

Марка
калорифера

Производительность

Площадь
поверхности
теплообмена,
м2

Габаритные
размеры,
мм

Масса,
кг

по воздуху,
м3/ч

по теплу,
кВт

Калорифер

паровой

КПСк-3-6

2500

59,6

13,8

602х575х180

34

Калорифер

паровой

КПСк-3-7

3150

73,6

17,0

725х575х180

40

Калорифер

паровой

КПСк-3-8

4000

90,0

20,2

852х575х180

45

Калорифер
паровой

КПСк-3-9

5000

107,9

23,4

977х575х180

50

Калорифер

паровой

КПСк-3-10

6300

134,9

29,8

1227х575х180

61

Калорифер
паровой

КПСк-3-11

16000

358,6

86,4

1727х1075х180

158

Калорифер
паровой

КПСк-3-12

25000

552,3

130,3

1727х1575х180

233

Калорифер

паровой

КПСк-4-6

2500

68,1

18,1

602х575х180

41

Калорифер
паровой

КПСк-4-7

3150

84,7

22,3

725х575х180

48

Калорифер

паровой

КПСк-4-8

4000

105,4

26,5

852х575х180

55

Калорифер
паровой

КПСк-4-9

5000

126,5

30,8

977х575х180

61

Калорифер
паровой

КПСк-4-10

6300

158,9

39,2

1227х575х180

78

Калорифер

паровой

КПСк-4-11

16000

424,2

114,5

1727х1075х180

201

Калорифер

паровой

КПСк-4-12

25000

656,4

172,9

1727х1575х180

298



Цены на оборудование уточняйте
с менеджерами
Офис ш. Космонавтов, 166
тел/факс (342) 226-60-69, 226-39-49
Евгения, E-mail: [email protected][email protected], ICQ 372780907
Офис Сибирская, 1
тел/факс (342) 212-03-03, 210-81-81
Евгений Георгиевич, E-mail: [email protected]
Наталья, E-mail: [email protected]

назад

ventmontazh.ru

Высокоэффективные паровые калориферы с вентиляторами


Рубрика: конвектора и калориферы

Калориферы паровые с вентиляторами – это отопительные модули, которые используются для вентиляции и обогрева помещений промышленного назначения. В таком типе калориферов используется сухой пар, который и является теплоносителем. Среди основных типов этого оборудования наиболее экономичным является именно паровой калорифер. Это обусловлено рядом особенностей, которые имеет отопительный модуль такого типа.



Особенности работы и преимущества



В системе вентиляции используется паровой калорифер с вентилятором. С помощью этого оборудования можно обогревать помещения достаточно большой площади.

К теплообменникам этого типа пар подводится сверху, полученный при работе конденсат (вода) выводится снизу. Поступающий в калорифер пар расходится по вертикальным трубкам, где происходит отдача тепла воздуху в помещении. Конденсат же выводится в конденсатоотводчика, который срабатывает для слива воды по мере наполнения. В период морозов, чтобы вода (конденсат) не замерзала, используется дополнительный конденсатоотводчик, вода из которого сливается в дренаж.

Среди калориферов различного типа, именно паровой является экономичным, так как быстрее остальных справляется с задачей нагревания воздуха до заданной температуры. Проходящий по вентиляционной системе воздух подается в отопительный модуль, где происходит его соприкосновение с оребренными трубками, в которых находится сухой пар. Нагреваясь таким образом, воздух заданной температуры выходит в помещение. Весь процесс занимает минимум времени, поэтому эффективность парового оборудования доказана на практике.

Для корректной работы калорифера, он должен быть подключен к парогенерирующему аппарату постоянно. Для максимально эффективной работы, потребуется произвести расчет парового калорифера. Рассчитываются следующие показатели:

  • необходимая тепловая мощность;
  • фронтальное сечение;
  • скорость калорифера;
  • расход пара;
  • температурный поток;
  • коэффициент теплоотдачи;
  • запас площади поверхности нагрева;
  • аэродинамическое сопротивление.

Прежде чем купить калориферы паровые, необходимо выполнить все расчету. Для этого используют специальные программы, где указаны конвертеры используемых единиц, пояснения и все необходимые чертежи.

Есть и ряд особенностей работы парового калорифера. Их необходимо учитывать, чтобы работа оборудования являлась эффективной.



  1. Потребуется постоянное значение давления пара, поступающего в калорифер. Это значение не зависит от температуры поступающего воздуха.
  2. Давление подаваемого пара зависит от наличия внешних подключений и соседних приточных установок.



Стоимость калорифера парового



На калорифер паровой цена разнится, в зависимости от мощности оборудования, наличия различных дополнительных опций (световые индикаторы, предохранитель от перенагрева, термостат и прочее). Кроме этого, на цену влияет производитель, габариты и используемые при производстве материалов, а так же конструкция теплообменника и установленные модули.

Самый дешевый вариант это углеродистая листовая сталь по госту, а более дорогой вариант где применяется сталь оцинкованная крашенная и самый дорогой, но в то же время более долговечный и надежный, нержавеющая сталь где толщина листа 2 мм.

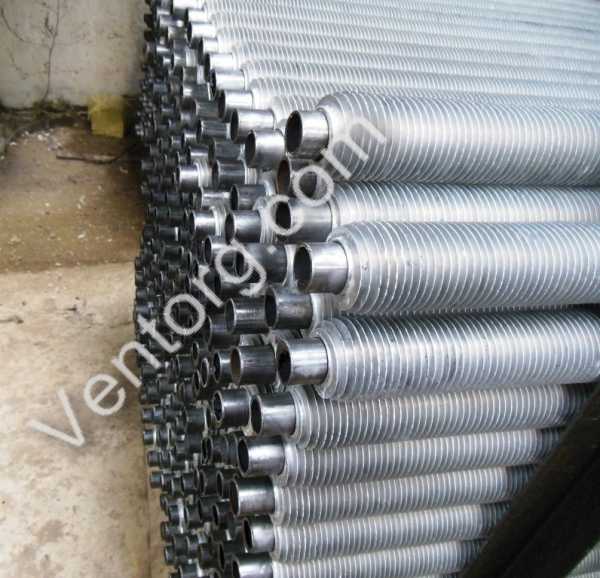

Трубки теплообменника выполняются стандартно, несущая - трубы стальные электросварные размеры в основном 19 мм и 25 мм и оребрение алюминиевое.

Современные модели отопительных модулей доступны для широкого круга потребителей.



На этом сегодняшний материал я заканчиваю, а вы можете спокойно оставить отзыв о данной статье или задать вопрос, а так же ознакомиться с теплообменными аппаратами нашего производства.

Наиболее востребовано у нас следующее оборудование:



Для присоединения к трубопроводу часто используют фланцы стальные ответные или просто сварку и резьбовые муфты.



Статьи этой рубрики







Доброго вам настроения и всяческих успехов, а так же теплых заказов теплообменников и емкостей на Уральском заводе МеталлЭкспортПром!









www.ural-mep.ru

Калориферы паровые КПСк

Калориферы паровые  КПСК, аналог воздухонагревателей ВНП, с теплоносителем пар предназначены для нагрева воздуха в системах отопления, вентиляции и кондиционирования воздуха. Воздух должен быть с предельно-допустимым содержанием химически агрессивных веществ по ГОСТ 12.1.005-76 с запыленностью не более 0,5 мг/м3 и не содержать липких веществ и волокнистых материалов.

Калориферы паровые КПСК предназначены для эксплуатации в условиях холодного климата категории размещения 3 по ГОСТ 15150-69. Калориферы КПСК, аналог калориферов ВНП, не должны устанавливаться на объекты, создающие внешнюю вибрацию со среднеквадратическим значением более 2 мм/с. В зимнее время пуск в работу калориферов КПСК должен осуществляться со скоростью подъема температуры не более 30°С в час. Калориферы паровые КПСК 3 имеют три, а КПСК 4 – четыре ряда теплоотдающих элементов из стальной трубы 16х1,2 с алюминиевым спирально-накатным оребрением ~29 мм. Калорифер состоит из теплоотдающих элементов, трубных решеток, крышек и съемных оцинкованных щитков. Для установки и крепления воздухонагревателей при монтаже предусмотрены овальные отверстия 12х16 по боковым сторонам трубных решеток и съемных щитков.

Калориферы ВНП, КПСК из нержавеющей стали изготавливаются из стальной нержавеющей трубы 16х1,5 12Х18Н10Т и алюминиевого накатного оребрения номинальным диаметром 39 мм соответственно. Решетка (крышка) изготавливаются из нержавеющей стали 12Х18Н10Т. Щиток (боковина) – из оцинковки.



Технические характеристики калориферов КПСк3 и КПСк4

Характеристики приведены для режима:

  • температура воздуха на входе - минус 20°С;
  • давление пара на входе - 0,1 МПа;
  • массовая скорость в набегающем потоке - 3,6 кг/м2с;
  • аэродинамическое сопротивление 3-х рядных калориферов - 53,5+4,28;
  • аэродинамическое сопротивление 4-х рядных калориферов - 68,2+5,46

Теплоноситель - сухой насыщенный (или перегретый) пар с параметрами:

  • рабочее давление не более - 1,2 МПа;
  • температура не более - 190°С;
  • скорость теплоносителя в трубах - 0,32±0,016 м/с

Показатели надежности:

  • средний срок службы, лет, не менее - 6;
  • полный установленный ресурс, ч, не менее - 9600;
  • установленная безотказная наработка, ч, не менее - 1500;
  • среднее время восстановления работоспособного состояния, ч, не более – 12.



Технические характеристики калориферов КПСк3

Наименование

показателя

КП3-6

-СК-
01У3М

КП3-7

-СК-
01У3М

КП3-8

-СК-
01У3М

КП3-9

-СК-
01У3М

КП3-10

-СК-
01У3М

КП3-11

-СК-
01У3М

КП3-12

-СК-
01У3М

Производительность по

воздуху, м3

2500

3150

4000

5000

6300

16000

25000

Производительность по

теплу, КВт

59,4

73,4

90

107,5

134,5

358,3

552,1

Площадь поверхности

теплообмена, м2

13,4

16,6

20,0

23,2

29,6

86,3

130,1

Площадь фронтального

сечения, м2

0,267

0,329

0,392

0,455

0,581

1,660

2,448

Площадь сечения (среднее значение) для прохода тепло­носителя, м2

0,00464

0,00464

0,00464

0,00464

0,00464

0,00849

0,01419

Число ходов по

теплоносителю

1

1

1

1

1

1

1

Масса, кг, не более

35

40

45

50

60

155

230



Технические характеристики калориферов КПСк4

Наименование

показателя

КП4-6

-СК-
01У3М

КП4-7

-СК-
01У3М

КП4-8

-СК-
01У3М

КП4-9

-СК-
01У3М

КП4-10

-СК-
01У3М

КП4-11

-СК-
01У3М

КП4-12

-СК-
01У3М

Производительность по

воздуху, м3

2500

3150

4000

5000

6300

16000

25000

Производительность по

теплу, КВт

68,0

84,5

105,2

126,3

158,5

424,0

656,1

Площадь поверхности

теплообмена, м2

17,6

21,8

26,2

30,4

39,0

114,2

172,5

Площадь фронтального

сечения, м2

0,267

0,329

0,392

0,455

0,581

1,660

2,448

Площадь сечения (среднее значение) для прохода тепло­носителя, м2

0,00610

0,00610

0,00610

0,00610

0,00610

0,01063

0,01883

Число ходов по

теплоносителю

1

1

1

1

1

1

1

Масса, кг, не более

40

45

50

60

75

200

290

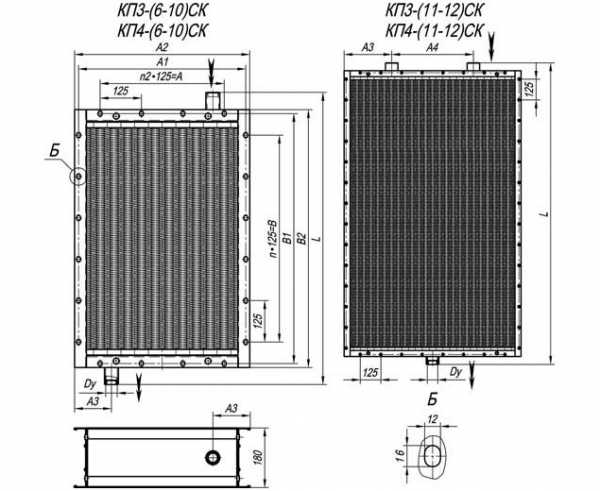

Габаритные размеры калориферов КПСк3 и КПСк4





Габаритные размеры калориферов КПСк3 и КПСк4

Габаритные размеры, мм

КП3-6
КП4-6

КП3-7
КП4-7

КП3-8
КП4-8

КП3-9
КП4-9

КП3-10
КП4-10

КП3-11
КП4-11

КП3-12
КП4-12

А

375

375

375

375

375

875

1375

А1±3

551

551

551

551

551

1050

1551

А2

575

575

575

575

575

1075

1575

А3

82,5

82,5

82,5

82,5

82,5

290

415

А4

-

-

-

-

-

495

745

B

500

625

750

875

1125

1625

1625

B1±3

578

703

828

953

1203

1703

1703

B2

602

727

852

977

1227

1727

1727

L

700

825

950

1510

1325

1825

1825

50

50

50

50

50

65

80

n

4

5

6

7

9

13

13

n2

3

3

3

3

3

7

11

ventecosystems.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
