Калорифер паровой КПск3-1

Главная / Наша продукция / Отопление / Калориферы / Калориферы КПСК / Калорифер паровой КПск3-1

Паровой калорифер  КПСк 3-1 используются в регионах с климатическими условиями УХЛ3 в соответствии с ГОСТ 15150. Максимальная скорость включения калорифера на полную мощность в холодное время года – не выше 30С/час

По конструкции калорифер паровой КПСк 3-1 изготавливается в виде моноблока, — в стальном корпусе смонтирован многорядный «змеевик» из стальных трубчатых нагревателей, оребренных алюминием. Функцию теплоносителя выполняет перегретый пар, наибольшая температура которого составляет +190С при давлении 1,2 МПа (12 атмосфер).

Паровой калорифер  КПСк 3-1— компактные экономичные промышленные агрегаты, основной задачей которых является нагрев окружающего воздуха в больших помещениях в максимально короткие сроки и с минимальными затратами электроэнергии. Входят в состав различных систем отопления, кондиционирования и вентиляции воздуха.

. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КАЛОРИФЕРА КПСК 3-1

Условное обозначение агрегата	Калорифер КПСк 3-1
Площадь поверхности теплообмена, м²	9.85
Площадь фронтального сечения для прохода воздуха, м²	0,197
Производительность по воздуху, м³/ч	2000
Производительностьность по теплу, КВт	46.1
Площадь сечения (среднее значение) для прохода теплоносителя, м²	0,00086
Число ходов по теплоносителю	4
Масса, кг, не более	25

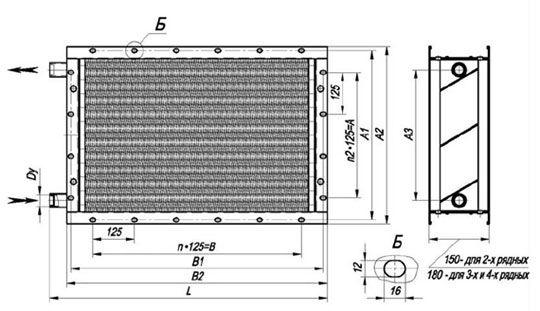

 ВНЕШНИЙ ВИД КАЛОРИФЕРА КПск3-1:



Габаритные размеры в  мм
	Калорифер паровой КПСк3-1
А	250
А1±3	426
А2	450
А3	82,5
А4	—
B	500
B1±3	578
B2	602
L	700
Dу	50
n	4
n2	2
V, m3	0,057

Калорифер биметаллический КПСК состоит из стального каркаса, с расположенным внутри трубчатым змеевиком в алюминиевом оребрении. Пар попадая в змеевик, нагревает воздух, а ребра из алюминия способствуют увеличению площади контакта с воздушным потоком, повышая производительность и коэффициент полезного действия устройства.

Показатели надежности парового калорифера КПск3-1 :

• средний срок службы не менее 6 лет
• полный установленный ресурс не менее 9600 ч
• установленная безотказная наработка не менее 1500 ч
• среднее время восстановления работоспособного состояния не более 12 ч
•  Принцип работы калориферов;
•  Подбор калориферов;

Калориферы — принцип работы и виды

 При помощи калориферов происходит нагревание приточного воздуха в системе вентиляции и сушильных установках. Калорифер устанавливается в вентиляционной системе как в качестве отдельного модуля, так и в составе моноблочных вентиляционных установок. Калорифер представляет собой устройство для теплообмена, в котором источник тепла нагревает проходящий через калорифер поток воздуха посредством его соприкосновения с нагревающими элементами калорифера. Калориферами также называются и воздухоохладители, которые распространены гораздо меньше. Калорифер-воздухоохладитель работает на основе холодной воды или фреона, находящихся в теплообменных поверхностях калорифера.

Конструкция и принцип работы калориферов.

Калориферы, в зависимости от того, какой источник тепла в них используется, подразделяются на водяные, паровые, и электрические. Теплопередающие элементы калориферов, как правило, представляют собой стальные трубы, снабжённые оребрённой наружной поверхностью. Это помогает увеличить площадь, а соответственно и эффективность теплоотдачи. По оребрённым трубам внутри проходит охлаждающий или нагревающий теплоноситель, а снаружи — потоки воздуха, нагреваемого или охлаждаемого при контакте с трубами. Принцип действия такой схемы основан на том, что теплоноситель, как правило, имеет больший коэффициент теплоотдачи по отношению к воздушным потокам. Рёберная структура калорифера представляет собой насаженные на трубки металлические пластины, либо навитую в видена трубки ленту или тонкую проволоку.

Энергоэффективность калорифера зависит от того, насколько высок коэффициент теплоотдачи калорифера при определённых энергетических затратах, то есть, чем больше тепла калорифер способен отдать при неизменных энергозатратах, тем выше его эффективность. Тем не менее, при подборе такого устройства как калорифер, следует принимать во внимание не только фактор его энергоэффективности, но и другим требованиям, которым должен соответствовать калорифер, чтобы эффективно работать в проектируемой вентиляционной системе, например, вес и габариты прибора. Следует учесть, что после установки калорифера следует исключить химически активные и слипающиеся примеси из проходящего воздуха путём установки дополнительных фильтров.

Калорифер способен значительно нагреть проходящий через него воздух — поднять его температуру на 70 и даже 110 ºС, поэтому его можно использовать для подогрева нагнетаемого воздуха даже при минимальных температурах до -25 ºС. При использовании водяных калориферов не следует забывать об установке узла обвязки, о котором пойдёт речь далее.

Калорифер может устанавливаться по двум различным схемам воздухообмена — по принципу смешения приточного и рециркуляционного воздуха, а также с замкнутой рециркуляцией воздуха. Наиболее эффективная работа калорифера в системах естественной вентиляции достигается при его установки в подвальных помещениях (то есть, у точки воздухозабора). Для систем искусственной или принудительной вентиляции это требование неактуально, т.к. воздух прогоняется через калорифер посредством канальных вентиляторов

Виды калориферов.

Наиболее часто встречаются водяные(КСк) калориферы , присоединяемые к центральной системе отопления, а также электрические калориферы (СФО) и электрическими нагревательными элементами.

• Быстрее всего через систему вентиляции и кондиционирования помещения способен нагреть паровой(КПСк) калорифер. Источником тепловой энергии в таком калорифере является перегретый водяной пар. Значительный минус такого калорифера — необходимость наличия парогенерирующих устройств, поэтому наиболее оправдана установка такого устройства в промышленных корпусах, оборудованных промышленными паропроводами для непрерывной подачи пара в калорифер.

• Для менее мощных вентиляционных систем экономически более оправдано применение электрического калорифера в связи с тем, что такой калорифер не требует подведения сложных коммуникаций — его достаточно подключить к линии электроснабжения. Электрический калорифер оборудован ТЭНами для более эффективного теплообмена с окружающим воздухом. Использование электрического калорифера оправдано только в том случае, если площадь вентилируемого помещения не превышает 100-150 квадратных метров или 100м3 в час, иначе расход электроэнергии сводит на нет экономию на установке электрического калорифера.

• Водяной калорифер является наиболее экономичным решением для помещений площадью более 150 м2, так как подвод линии центрального отопления к калориферу — не высокозатратная задача. Температура поды в таком калорифере может достигать 180 ºС. Цена электрического калорифера немного превышает цену водяного калорифера, хотя последний требует монтажа специального узла обвязки, состоящий из циркуляционного насоса, трёхходового клапана, требуемой арматурой для трубопровода и управляющего модуля. Необходимость установки узла обвязки калорифера очевидна: он позволяет управлять производительностью калорифера, а также предохраняет его от замерзания в зимнее время.

Что вы подразумеваете под паровым котлом? – Thermodyne Engineering Systems

Паровой котел определяется как котел, использующий тепло для преобразования воды в пар для различных целей.

С технической точки зрения котел можно определить как закрытый сосуд, в котором вода или другая жидкость нагревается под давлением. Затем эта жидкость циркулирует из котла для использования в различных процессах или для производства электроэнергии. В случае производства электроэнергии пар отбирается из парового котла при очень высоком давлении и температуре.

Принцип работы котла

Основной принцип работы котла очень прост и понятен. Котел по сути представляет собой закрытый сосуд, внутри которого хранится вода. Топливо (обычно уголь) сжигается в топке и образуются горячие газы. Эти горячие газы вступают в контакт с резервуаром для воды, где тепло этих горячих газов передается воде и, следовательно, в котле образуется пар. Затем этот пар подается на турбину ТЭЦ. Существует множество различных типов котлов, используемых для различных целей, таких как работа производственного предприятия, санитарная обработка некоторых помещений, стерилизация оборудования, подогрев окружающей среды и т. д.

КПД парового котла

Доля общего количества тепла, отводимого паром на выходе, в общем количестве тепла, отдаваемого топливом (углем), называется КПД парового котла .

Включает тепловой КПД, КПД сгорания и КПД топливо/пар. Эффективность парового котла зависит от размера используемого котла. Типичный КПД парового котла составляет от 80% до 88%. На самом деле, есть некоторые потери, такие как неполное сгорание, потери на излучение от окружающей стены парового котла, дефектный дымовой газ и т. д. Следовательно, КПД парового котла дает этот результат.

Типы котлов

Существуют в основном два типа котлов – водотрубный котел и жаротрубный котел. В жаротрубном котле имеется ряд труб, по которым проходят горячие газы, и вода окружает эти трубы. Водотрубный котел является обратной стороной жаротрубного котла. В водотрубном котле вода нагревается внутри труб, а горячие газы окружают эти трубы. Это два основных типа котла , но каждый из типов можно разделить на множество, которые мы обсудим позже.

Жаротрубный котел

Как следует из названия, жаротрубный котел состоит из нескольких труб, по которым проходят горячие газы. Эти трубки с горячим газом погружены в воду в закрытом сосуде. Фактически в жаротрубном котле один закрытый сосуд или оболочка содержит воду, через которую проходят горячие трубы. Эти жаровые трубы или трубы горячего газа нагревают воду и превращают воду в пар, а пар остается в том же сосуде. Поскольку вода и пар находятся в одном и том же сосуде, жаротрубный котел не может производить пар при очень высоком давлении. Как правило, он может производить максимум 17,5 кг/см ² и мощностью 9 метрических тонн пара в час.

Savemax – Жидкотопливные/газовые котлы

Водотрубный котел

Водотрубный котел – это тип котла, в котором вода нагревается внутри труб, а горячие газы окружают их. Это основное определение водотрубного котла. Фактически, этот котел представляет собой прямую противоположность жаротрубному котлу, в котором горячие газы пропускаются по трубам, окруженным водой.

Revosteam – водотрубный змеевиковый котел

При поиске котлов заполните форму ниже





Источники –

• electric4u. com
• mvn.edu.in
• thermodyneboilers.com
• Химическое машиностроение

Сохранить

Нравится:

Нравится Загрузка…

Котлы Thermodyne

Компания Thermodyne Engineering Systems, сертифицированная по стандарту ISO 9001:2008, является одним из ведущих производителей котлов в Индии. Опираясь на более чем 17-летний опыт и более 1000 установок во всех основных сегментах промышленности с использованием котлов. Мы являемся одним из крупнейших производителей паровых котлов, тепловых жидкостных нагревателей и генераторов горячей воды/воздуха в Индии.

Авторский архив Сайт автора

16 января 2017 г.

Котлы, паровые

котел, жаротрубный котел, паровой котел, водотрубный котел

Предыдущий пост Следующий пост

Основные компоненты котлов для работы Принцип работы

Пар является очень важным источником энергии в промышленном мире. Поэтому производственные компании должны иметь парогенератор для поддержания своих производственных процессов. Существует несколько способов получения энергии из пара, один из таких парогенераторов называется бойлером. Котел – это устройство, служащее для получения водяного пара высокой температуры.

Просто можно объяснить, что вода в котле нагревается за счет тепла от сгорания топлива. Таким образом, тепло передается от источника тепла к воде, в результате чего вода нагревается и превращается в пар. Чтобы получить идеальный горячий пар, обрабатывающая промышленность должна понимать принцип работы котла и несколько важных компонентов, таких как печь, барабан, испаритель, пароперегреватель, пароохладитель и конденсатор.

Печь

Первый компонент — Печь. Этот компонент выполняет функцию приемника тепла для топлива для сжигания. Вокруг стенок камеры сгорания расположены котельные трубы, которые будут получать тепло от топлива. Этот компонент очень важен как путь передачи тепла излучением, проводимостью и конвекцией.

Теплопередача излучением происходит потому, что испускаемое тепло от огня или газа прилипает к стенке трубы, так что тепло поглощается протекающей в ней жидкостью. В то время как кондуктивная теплопередача происходит потому, что вода течет по линии со стороны трубы, которая получает тепло, в сторону трубы, которая отдает тепло воде. А конвекционный теплообмен происходит при соприкосновении молекул воды, так что тепло будет распространяться на каждый водяной поток.

Паровой барабан

Паровой барабан является составной частью котла. Он служит для удержания воды, подлежащей нагреву, и для удержания водяного пара, который будет направляться в пароперегреватель. Этот барабан содержит насыщенный водяной пар и воду в соотношении 50% воды и 50% горячего пара. Во избежание уноса воды паром устанавливаются переборки; вода с низкой температурой будет опускаться вниз, а вода с высокой температурой подниматься вверх и затем испаряться.

Испаритель

Испаритель — это компонент котла, предназначенный для преобразования воды в насыщенный пар.
