Свайный фундамент, расчет количества свай

Одной из основных задач, возникающих во время проектирования строительства будущего здания, является расчет нагрузки основной конструкции на фундамент. От полученных результатов зависит выбор типа фундамента и его конфигурация. Эта статья посвящена особенностям свайного фундамента дома и его преимуществам. Будут рассмотрены условия, при которых свайная конструкция наиболее предпочтительна, а также продемонстрированы примеры того, как рассчитать количество свай с учетом потенциальных нагрузок на фундамент и характеристик грунта.

Что такое свайный фундамент и из чего он состоит

Основой для этого типа фундамента служат полые стальные сваи, равномерно распределяемые по периметру будущих несущих стен дома. Внешняя поверхность покрывается защитным антикоррозионным слоем на основе цинка или полимерного материала, а внутренняя поверхность защищается бетоном, заливаемой в установленную сваю. Верхняя часть свай для фундамента соединяется посредством сварки с оголовком, который в свою очередь будет поддерживать ростверк – конструкцию, объединяющую отдельные сваи в единую основу. Чаще всего для изготовления ростверка используется бетон, стальные швеллеры и двутавры, реже – деревянный брус.

В отличие от ленточного или монолитного фундамента, также нагруженного по всему периметру здания, для монтажа не потребуется значительный объем земляных работ. Фундамент на сваях рекомендуется использовать в следующих случаях:

  • Грунты, находящиеся под стройплощадкой, характеризуются неустойчивостью, высокой влажностью, усадкой под воздействием сезонных факторов;
  • Застройка проводится на территории со сложным рельефом, на котором крайне сложно или невозможно установить обычные фундаменты;
  • Климатические условия в местности, а также уровень грунтовых вод, согласно действующим правилам СНиП, вынуждают сооружать массивный бетонный фундамент, требующий значительных денежных вложений;
  • При сооружении каркасного здания, как правило, используется именно свайный фундамент.

Виды свай для фундамента

Различают две основные категории, отличающиеся по способу противодействия осадкам свайных фундаментов: стоечные и висячие. Устойчивость висячей сваи обеспечивается за счет силы трения между внешней поверхностью и окружающим ее после погружения грунтом. Стоечные оснащены упором возле своих оснований, который удерживает конструкцию, основываясь на плотных слоях грунта под ним. А также упором служат лопасти винтовых свай, дополнительно трамбующие грунт во время монтажа.

Разделение свай по способу строительства:

По названию понятно, что данные сваи забиваются в грунт с помощью специальных механизмов (строительные пневмомолоты). Их особенностью является тот факт, что при забивании сила, воздействующая на нее, берется из расчета свайного фундамента. Таким образом, она погружается до глубины, на которой находится довольно прочный слой грунта, способный выдержать расчетную массу дома. Данный тип считается очень устойчивым, при забивании грунт вокруг нее и под ней дополнительно уплотняется. Монтаж забивных свай практически не используется при строительстве небольших домиков и частных коттеджей, так как требует применения сложной спецтехники.

Изделия состоят из стальной трубы и приваренных в нижней части лопастей либо это цельнолитая конструкция (что предпочтительнее в плане долговечности). Лопасти способствуют проникновению в грунт при ее закручивании, а после установки они удерживают на себе нагрузку на свайный фундамент и не дают ей проворачиваться. В верхней части изделия находятся специальные отверстия, с помощью которых свая ввинчивается в землю. При этом этот процесс вполне можно осуществить вручную, контролируя вертикальное положение во время работы. Внутренний объем заполняется бетоном для увеличения массы и защиты от коррозии.

Порядок установки буронабивных свай не предусматривает использование готовых металлоконструкций. Роль сваи в данном случае выполняет бетон, залитый в предварительно пробуренную скважину. Если грунт недостаточно плотный также потребуется опалубка. Этот способ достаточно прост в применении и подходит для индивидуального строительства. Единственный нюанс: расчетная нагрузка на сваю может оказаться слишком высокой для избранного в качестве основания слоя грунта.

В дальнейших примерах статьи, иллюстрирующих как точно рассчитать свайный фундамент, будут использоваться параметры предельной нагрузки винтовых свай. В следующей таблице вкратце перечислим наиболее распространенные марки данных изделий.

Таблица 1

Подробно о свайном фундаменте с ростверком

С одной стороны, ростверк выполняет функцию связного элемента для отдельных свай, с другой – это основа для остальной конструкции здания. Ростверк и сваи условного фундамента объединяются попарно (ленточный тип связки) либо объединяются все оголовки (плиточный тип). Ростверк для дома может изготавливаться из таких материалов:

  • Армированный бетон. Бетонная лента укладывается на оголовки свай, расположенные на уровне земли. Во время проектирования также указываются места прокладывания неглубоких траншей, проходящих вглубь ростверка.
  • Бетонный ростверк подвесного типа. Аналогичный способ, при котором между грунтом и ростверком оставляется зазор. Этот промежуток позволяет компенсировать возможные колебания грунта (в рамках нормы).
  • Ростверк из железобетона. Основой служит двутавр и швеллер (для монтажа под несущие стены СНиП рекомендует) швеллер 30.
  • Деревянные брусья. В последнее время практически не применяются.

Как рассчитать количество свай для фундамента

Правильный расчет количества используемых свай нуждается в предварительной геодезической разведке. Прежде всего, необходимо рассчитать уровень промерзания грунта в зимний период, учитывая, что данный показатель отличается в разных регионах. Для прочной установки сваи ее нижний конец должен находиться ниже этого уровня.

А также необходимо выяснить степень плотности слоев грунта. Чем выше плотность, тем меньшую глубину сваи следует закладывать на этапе проектирования. К примеру, для полускальных и крупноблочных пород она будет минимальной (но не меньше 0,5 метра), а для песчаных и глинистых грунтов придется углубляться по максимуму.

Чтобы посчитать количество и тип используемых свай необходимо учитывать множество параметров. Для упрощения задачи можно использовать специальный онлайн калькулятор, но для общего понимания процесса лучше пройтись по всем этапам расчета самостоятельно.

1. Вычисление потенциальной предельной нагрузки на сваи

Перед началом расчета количества свай для фундамента следует выяснить несущую способность отдельной сваи. Общий вид формулы выглядит следующим образом:

В этом случае W является искомой фактической несущей силой, Q – расчетное значение несущей силы, рассчитанное для отдельной сваи по материалу, размерам и характеристикам грунта; k – дополнительный «коэффициент надежности», расширяющий эксплуатационный запас фундамента.

2. Вычисление расчетной нагрузки на сваи

Далее нам необходимо найти параметр Q, без которого расчет свайного фундамента невозможен. Расчетная нагрузка определяется по формуле:

Где S равно площади поперечного сечения лопастей сваи, а Ro – это показатель грунтового сопротивления на глубине размещения лопастей. Сопротивление грунта можно брать из готовой таблицы:

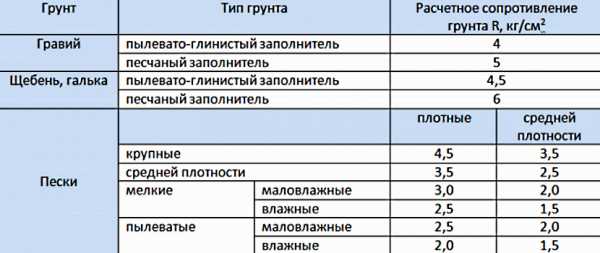

Таблица 2

Что касается «коэффициента надежности» условного фундамента, его величина может варьироваться в пределах 1,2-1,7. Логично, что чем меньше коэффициент, тем ниже себестоимость фундамента на этапе проектирования, поскольку для достижения заданного значения несущей силы не потребуется использования большого количества свай. Чтобы уменьшить коэффициент следует провести качественный и достоверный анализ грунта на стройплощадке, привлекая специалистов.

А также для данных целей используется методика ввинчивания эталонной скважины. Ее применение зачастую требуется для расчета осадка свайных фундаментов на промышленных стройплощадках и при строительстве многоквартирных зданий, как того требует СНиП. Но при желании эталонная скважина может буриться и при индивидуальном строительстве.

3. Расчет нагрузки от конструкции здания

На завершающем этапе проектирования свайного фундамента проводится расчет количества свай. Для этого потребуется просуммировать все элементы конструкции здания: от капитальных стен и перекрытий, до стропильной системы и кровли. Провести точное вычисление всех компонентов довольно сложно, поэтому рекомендуем воспользоваться одним из специализированных калькуляторов. И также в калькулятор расчета вносятся эксплуатационные нагрузки, включающие предметы интерьера, мебель, бытовую технику и даже проживающих в доме людей.

4. Подсчет требуемого количества свай

Перед тем как рассчитать количество задействованных свай нам нужно получить на предыдущих этапах две величины: совокупную массу здания (M) и несущую способность сваи (W) умноженную на «коэффициент надежности». Значение несущей способности можно взять из Таблицы 1. Итак, если масса равна 58 тонн, а скорректированная несущая способность сваи СВС-108 равна 3,9 тонн, то:

Как показал пример расчета, для дома весом в 58 тонн потребуется 15 свай марки СВС-180. Следует отметить, что это значение приблизительно и не учитывает правила точного распределения свай согласно СНиП:

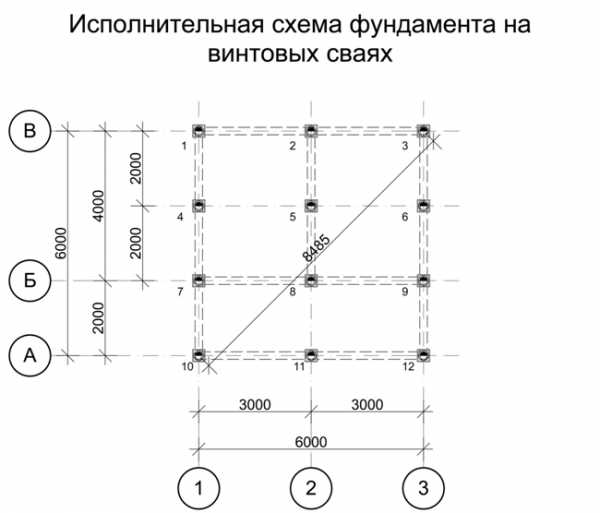

  • Первые должны быть установлены в точках пересечения несущих конструкций;
  • Остальные монтируются равномерно между обозначенными углами;
  • Минимальное расстояние между отдельными сваями 3 метра;

Как правило, в процессе проектирования выясняется, что для соблюдения вышеперечисленных правил потребуется немного больше свай, чем показали расчеты.

5. Глубина установки свай и расстояние между ними

Базовое значение глубины установки сваи рассчитывается исходя из глубины промерзания грунта в конкретно регионе, плюс 25 сантиметров. И также перед тем как рассчитать свайный фундамент, необходимо выяснить:

  • Уровень прочности сваи по материалу и конструкции;
  • Несущую способность грунта;
  • Провести расчет осадки свайного фундамента, со временем возникающей под нагрузкой здания;
  • Дополнительные параметры (температурный режим в течение года, объем осадков, нагрузки от ветра и др.).

Заключение

С помощью свайного фундамента можно достаточно быстро и за небольшие деньги соорудить прочное основание для жилой или нежилой постройки. В ряде случаев это единственный вариант, поскольку такому фундаменту не страшны осадки грунта, он легко возводится на сложном рельефе. Кроме того, по сравнению с традиционным ленточным или монолитным фундаментом, для монтажа свайной основы не потребуется большой объем земляных работ. Если провести правильный расчет свайного фундамента, он прослужит в течение десятилетий, не теряя функциональности.



rumydom.ru

4 способа расчетов свайного фундамента: как рассчитать сваи, столбы, ростверк – на онлайн калькуляторе и вручную


При возведении любого здания или сооружения, от небоскреба, до забора или хозблока, первым по порядку и важности следует устройство фундамента. Для строительства на сложных грунтах хорошо себя зарекомендовали свайные фундаменты. Произвести правильный расчет свайного фундамента могут только специалисты, так как приходится учитывать все нюансы основания для конкретного здания и типа грунтов. Все остальные способы дадут только приблизительный результат.



Есть определенные правила расчета свайных фундаментов и все их надо учитывать

Типы свайных фундаментов


Свайные фундаменты имеют несколько преимуществ перед обычными ленточными или плитными, такие как:


  • Снижение расхода материалов.


  • Возможность устройства на сильнопучинистых грунтах.


  • Возможность монтажа на участках с большим уклоном.


  • Высокая скорость монтажа в случае применения винтовых свай. Фундамент под обычный загородный дом монтируется за 1-2 дня, нет необходимости ждать полного набора прочности бетоном в течение 28 суток.


Сваи применяются 3 видов:


  • Забивные.


  • Буронабивные. Как один из вариантов буронабивных свай монтируют так называемые сваи ТИСЭ, с уширением внизу. Такая конструктивная особенность снижает нагрузку на грунт и позволяет фундаменту эффективно противостоять силам выталкивания, возникающим при морозном пучении грунтов.


  • Винтовые.


Забивные элементы в частном строительстве применяются крайне редко, т.к. требуют привлечения тяжелой строительной техники.



Разновидности свайных фундаментов

Расчет фундамента


Расчет любого типа основания начинается с определения типа грунта и уровня грунтовых вод. Для этого лучше всего обратиться в специализированную организацию. Вариант «как у соседа» в данном случае неприменим, т.к. эти параметры могут различаться даже в пятне застройки. Исходя из рекомендаций специалистов, выбирается тип основания.


Приведенные методики расчета примерны и не учитывают некоторые факторы, которые могут оказать влияние на сооружаемый фундамент.


Это может быть интересно! В статье по следующей ссылке читайте про панели для фундамента.

Расчет свайного фундамента


Для расчета свайного фундамента, как и любого другого следует вычислить нагрузки на основание F. Для этого складывают вес стен, перекрытий, кровли, снеговую нагрузку и нагрузку на пол. Первые 3 параметра можно вычислить самостоятельно, либо с помощью специальных строительных калькуляторов. Снеговая нагрузка зависит от региона, в котором расположено строение и определяется по СНиП 2.01.07-85 «Нагрузки и воздействия», нагрузка на пол принимается равной 180кг/м2 общей площади сооружения.

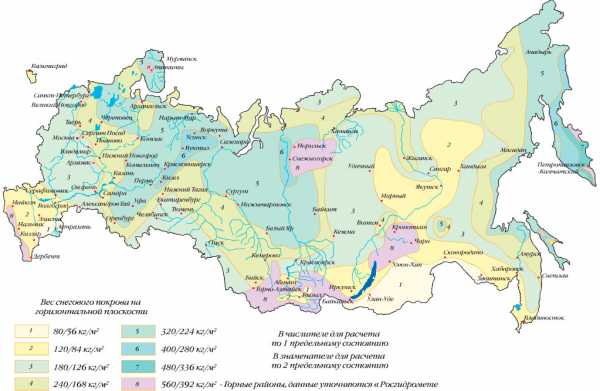

Распределение снеговых нагрузок в зависимости от климатических зон


Затем определяется несущая способность сваи по формуле


P= ϒcr*R0*S+u ϒcf*fi*hi , где


  • R0 – нормативное сопротивление грунта под основанием сваи


  • S – площадь основания


  • ϒcr – коэффициент условий работы грунтов под основанием


  • u – периметр сечения


  • ϒcf – коэффициент условий работы грунта на боковой поверхности


  • fi – сопротивление грунта на боковой поверхности


  • hi – глубина погружения сваи ниже уровня земли.


Площадь основание S круглых свай вычисляется путем перемножения квадрата радиуса сваи на 3,14, периметр – умножением диаметра сечения на 3,14. Диаметр сваи выбирают, исходя из предполагаемого материала опалубки и параметров оборудования, обычно для частного строительства – 200-300 мм.

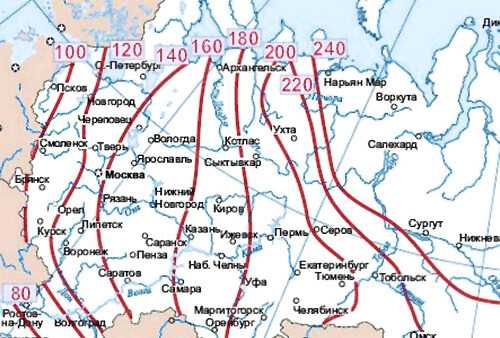

Глубина погружения выбирается произвольная, но не менее глубины промерзания грунта +0,5м, либо по глубине залегания несущего слоя грунта, так же следует учесть уровень грунтовых вод.


Нормативное сопротивление грунта R0, коэффициенты условий работы ϒcr и ϒcf определяется по таблицам из СНиП 2.02.03-85.



По таким таблицам специалисты определяют нормативное сопротивление грунта, но сначала нужно узнать тип грунта, для чего проводится анализ почвы


После вычисления несущей способности опорного элемента вычисляется их количество, для чего нагрузка на основание F умножается на коэффициент надежности, равный 1,2, и делится на несущую способность P. Если получилось нецелое число – значение округляется до целого в большую сторону.


В некоторых случаях может потребоваться установка дополнительных опор, например при сооружении в здании печи или монтаже тяжелого оборудования.


Далее сумму длин несущих стен делят на количество свай. Таким образом вычисляется шаг свайного поля. Для определения необходимого количества бетонного раствора складывается объем свай, который вычисляется перемножением площади сечения на высоту сваи. Высота сваи учитывается не до уровня земли, а до заданной верхней точки.


Для этих вычислений также можно воспользоваться калькулятором свайного фундамента, указав форму основания, подставив необходимые переменные и выбрав в специальных полях формы табличные значения из нормативных документов.



Интерфейс онлайн калькулятора свайных фундаментов

Расчет столбчатого фундамента


Столбчатым называют свайный фундамент, в котором сваи расположены на поверхности земли или заглублены не более чем на 0,5 м. Такой тип оснований может использовать только для строительства небольших легких сооружений, например гаража, хозяйственного блока маленькой бани или дачного домика по каркасной технологии или из бруса.


Расчет столбчатого фундамента производится также, так и свайного, однако при вычислении несущей способности столба не учитываются боковые нагрузки, таким образом, формула для расчетов получается следующая:


P= ϒcr*R0*S


Столбы могут изготавливаться монолитным способом, как и сваи либо изготавливаться из кирпича, шлакоблока или бетонных блоков. Во втором случае сечение получается квадратное или прямоугольное, и площадь вычисляется перемножением длин сторон. Это нужно учитывать при расчетах с помощью калькулятора столбчатого фундамента.

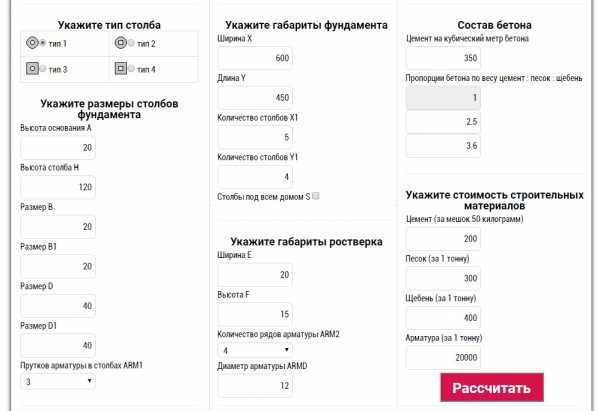

Интерфейс калькулятора столбчатого фундамента


Это может быть интересно! В статье по следующей ссылке читайте про виды фундаментов.

Расчет фундамента на винтовых сваях


Для вычисления основания на винтовых сваях применяется та же методика, что и для буронабивных свай, однако расчеты упрощаются, т.к. винтовые сваи – типовое изделие, и несущую способность сваи не нужно вычислять самостоятельно, достаточно посмотреть значение в таблице и разделить нагрузку от сооружения на этот параметр. При расчетах за площадь основания сваи принимается площадь лопасти.


Чтобы определить, какую нагрузку должен выдерживать элемент фундамента, нужно рассчитать примерное количество свай. Для этого длина несущих стен делится на предполагаемый шаг монтажа опор, обычно 2-3 м. Затем, делением суммарной нагрузки сооружения на фундамент на количество опор, вычисляют нагрузку на 1 сваю. Необходимая площадь опоры определяется по формуле


S=F=1,2/R0


где F – нагрузка на сваю, 1,2 – коэффициент надежности, R0 – нормативное сопротивление грунта. Зная площадь лопасти, вычисляют ее диаметр по формуле D=2√S/π, и по получившемуся значению выбирают из сортамента ближайший в большую сторону типоразмер.

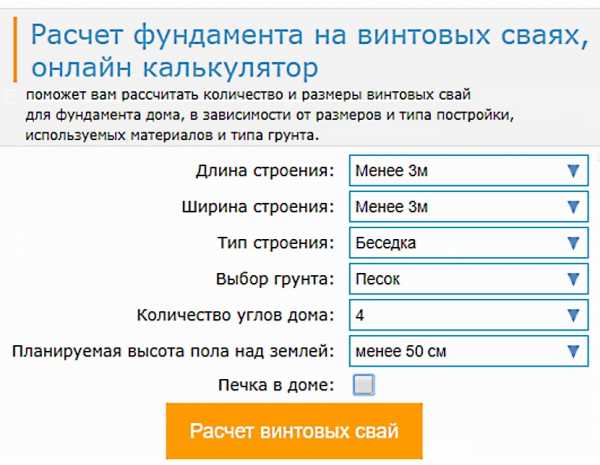

Такие данные нужно ввести для расчетов в онлайн калькулятор фундамента на винтовых сваях


Применив для расчета количества свай для фундамента калькулятор, можно выбрать наиболее подходящий для заданных условий и выгодный экономически размер свай путем подстановки различных параметров. Глубина погружения свай определяется на основании глубины залегания несущего слоя грунта и уровня грунтовых вод.

Расчет свайно-ростверкого фундамента


При строительстве на сложных грунтах, на участках с большим уклоном, либо при строительстве из кирпича, газобетонных или других блоков по верхней поверхности свай изготавливают ленту, которая называется ростверк. Выполнен он может быть монолитным из железобетона или сборным (сварным) из металлопроката. При расчете свайно-ростверкого фундамента к нагрузкам от сооружения добавляется еще и вес самого ростверка. При изготовлении ростверка из металлопроката, двутавра или швеллера, вес вычисляется умножением длины ленты на удельный вес профиля, который указывается в сортаменте. Для железобетонной конструкции – вычисляется объем бетона (площадь сечения ленты на длину) на плотность материала, равную 2400 кг/м3.


Наглядный пример проведения расчета на онлайн калькуляторе смотрите в следующем видеоролике:



На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услугу проектирования и ремонта фундаментов под ключ. Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Заключение


Расчеты любого типа фундамента гораздо удобнее производить при помощи строительных калькуляторов, ведь отпадает потребность в поисках нужных параметров в различных справочниках. После ввода необходимых данных, таких как габаритные размеры и форма фундаменты, нагрузка на фундамент, тип грунтов, глубина промерзания и уровень грунтовых вод автоматически вычисляются конструкционные размеры и количество необходимого материала. Однако не следует забывать, что фундамент – важнейший элемент здания, определяющий прочность всей конструкции, поэтому все самостоятельные расчеты, не важно, по формулам или с применением калькуляторов – скорее, справочный материал, для примерного подсчета материалов и трудозатрат, а, следовательно, стоимости сооружения. Точные вычисления и составление рабочих чертежей лучше поручить специалистам.

m-strana.ru

Калькулятор буронабивных свайных и столбчатых фундаментов

Информация по назначению калькулятора

Онлайн калькулятор монолитного буронабивного свайного и столбчатого ростверкого фундамента предназначен для расчетов размеров, опалубки, количества и диаметра арматуры и объема бетона, необходимого для обустройства данного типа фундамента. Для определения подходящего типа, обязательно обратитесь к специалистам.

Все расчеты выполняются в соответствии со СНиП 52-01-2003 «Бетонные и железобетонные конструкции», СНиП 3.03.01-87 и ГОСТ Р 52086-2003

Свайный либо столбчатый фундамент – тип фундамента, в котором сваи либо столбы находятся непосредственно в самом грунте, на необходимой глубине, а их вершины связаны между собой монолитной железобетонной лентой (ростверком), находящейся на определенном расстоянии от земли. Главным отличием между столбчатым и свайным фундаментом является разная глубина установки опор.

Основными условиями для выбора такого фундамента является наличие слабых, растительных и пучинистых грунтов, а так же большая глубина промерзания. В последнем случаем и при возможности забивания свай при любых погодных условиях, такой вид очень актуален в районах с суровым климатом. Так же к основным преимуществам можно отнести высокую скорость постройки и минимальное количество земляных работ, так как достаточно пробурить необходимое количество отверстий, либо вбить уже готовые сваи с использованием специальной техники.

Существует различное множество вариаций данного типа фундамента, таких как геометрическая форма свай, материалы для их изготовления, механизм действия на грунт, методы установки и виды ростверка. В каждом индивидуальном случае необходимо выбирать свой вариант с учетом характеристик грунта, расчетных нагрузок, климатических и других условий. Для этого необходимо обращаться к специалистам, которые смогут произвести все необходимые замеры и расчеты. Попытки экономии и самостроя могут привести к разрушению постройки.

При заполнении данных, обратите внимание на дополнительную информацию со знаком Дополнительная информация.

Далее представлен полный список выполняемых расчетов с кратким описанием каждого пункта. Вы так же можете задать свой вопрос, воспользовавшись формой справа.

Общие сведения по результатам расчетов

  • Общая длина ростверка

  • – Периметр фундамента, с учетом длины внутренних перегородок.

  • Площадь подошвы ростверка

  • – Соответствует размерам необходимой гидроизоляции.

  • Площадь внешней боковой поверхности ростверка

  • – Соответствует площади необходимого утеплителя для внешней стороны фундамента.

  • Общий Объем бетона для ростверка и столбов

  • – Объем бетона, необходимого для заливки всего фундамента с заданными параметрами. Так как объем заказанного бетона может незначительно отличаться от фактического, а так же вследствие уплотнения при заливке, заказывать необходимо с 10% запасом.

  • Вес бетона

  • – Указан примерный вес бетона по средней плотности.

  • Нагрузка на почву от фундамента в местах основания столбов

  • – Нагрузка на почву от веса фундамента в местах основания столбов/свай.

  • Минимальный диаметр продольных стержней арматуры

  • – Минимальный диаметр по СНиП, с учетом относительного содержания арматуры от площади сечения ленты.

  • Минимальное кол-во рядов арматуры ростверка в верхнем и нижнем поясах

  • – Минимальное количество рядов продольных стержней в каждом поясе, для предотвращения деформации ленты под действием сил сжатия и растяжения.

  • Минимальный диаметр поперечных стержней арматуры (хомутов)

  • – Минимальный диаметр поперечных и вертикальных стержней арматуры (хомутов) по СНиП.

  • Минимальное кол-во вертикальных стержней арматуры для столбов

  • – Количество вертикальных стержней арматуры на каждый столб/сваю.

  • Минимальный диаметр арматуры столбов

  • – Минимальный диаметр вертикальных стержней для столбов/свай.

  • Шаг поперечных стержней арматуры (хомутов) для ростверка

  • – Шаг хомутов, необходимых для предотвращения сдвигов арматурного каркаса при заливке бетона.

  • Величина нахлеста арматуры

  • – При креплении отрезков стержней внахлест.

  • Общая длина арматуры

  • – Длина всей арматуры для вязки каркаса с учетом нахлеста.

  • Общий вес арматуры

  • – Вес арматурного каркаса.

  • Толщина доски опалубки

  • – Расчетная толщина досок опалубки в соответствии с ГОСТ Р 52086-2003, для заданных параметров фундамента и при заданном шаге опор.

  • Кол-во досок для опалубки

  • – Количество материала для опалубки заданного размера.

stroy-calc.ru

Калькулятор расчета свайного фундамента – онлайн расчет столбчатого фундамента

С помощью данного калькулятора можно произвести расчеты буронабивных свайно-ростверковых и столбчатых фундаментов. Расчет нагрузки на свайный фундамент.

Онлайн-калькулятор для расчета монолитного буронабивного ростверкового фундамента поможет рассчитать размеры фундамента, опалубки, диаметр и общую длину арматуры и объём расходуемого бетона. Перед началом проектирования здания с таким фундаментом обязательно проконсультируйтесь у специалистов, насколько оправдан такой выбор.

Расчеты данного калькулятора основываются на нормативах, приведенных в ГОСТ Р 52086-2003, СНиП 3.03.01-87 и СНиП 52-01-2003 «Бетонные и железобетонные конструкции».

Столбчатый и свайный фундамент – разновидности фундаментов, в которых используются столбы или сваи в качестве опор. Они погружаются в грунт на необходимую глубину, а их верхние части соединяются цельной железобетонной конструкцией (ростверком), которая не соприкасается с землёй. При столбчатом и свайном варианте ростверкового фундамента отличается глубина установки опор.

Ростверковая конструкция имеет смысл там, где грунт не пригоден для обычного размещения фундамента (слабый грунт, пучинистый, либо промерзающий на значительную глубину). Поскольку сваи забиваются при любых климатических условиях, ростверковый фундамент особенно актуален для регионов с низкими температурами и суровым климатом. Другие преимущества ростверковой технологии – высокая скорость возведения и низкая потребность в земляных работах. Достаточно пробурить отверстия и выполнить установку уже готовых свай.

Многие параметры ростверкового фундамента могут варьироваться. Это форма и материалы свай, способы действия на грунт, способы установки, форма ростверка. Каждый случай ростверкового фундамента должен учитывать расчётные нагрузки, климатические условия, специфику грунта и другие особенности местности и будущего сооружения. Чтобы уточнить все эти моменты, нужно провести необходимые замеры и расчёты, при необходимости – пригласить специалистов. Экономия на первоначальных расчётах может обернуться серьезными последствиями в будущем. Чтобы этого избежать, в первую очередь рекомендуем внимательно изучить данный калькулятор. В нем вы сможете определить будущие расходы и на примере стандартной конструкции определиться с составляющими планируемого фундамента.

Заполняя поля калькулятора, сверьтесь с дополнительной информацией, отображающейся при наведении на иконку вопроса .

Внизу страницы вы можете оставить отзыв, задать вопрос разработчикам или предложить идею по улучшению этого калькулятора.

Разъяснение результатов расчетов

Общая длина ростверка

Суммарный периметр фундамента, включая внутренние перегородки.

Площадь подошвы ростверка

Площадь нижней части ростверка, которая нуждается в гидроизоляции.

Площадь внешней боковой поверхности ростверка

Площадь боковых поверхностей наружной стороны фундамента, нуждающаяся в утеплении.

Объем бетона для ростверка и столбов

Общее количество бетона, которое понадобится для заливки фундамента заданных параметров. Фактическая потребность может оказаться выше из-за уплотнений при заливке, а объём фактически доставленного бетона может оказаться меньше заказанного. Поэтому рекомендуем заказывать бетон с 10-процентным запасом.

Вес бетона

Приблизительный вес бетона при средней плотности.

Нагрузка на почву от фундамента в местах основания столбов

При расчете берется во внимание полный вес конструкции.

Минимальный диаметр продольных стержней арматуры

Рассчитывается по нормативам СНиП. Учитывается относительное содержание продольной арматуры в сечении ленты ростверка.

Минимальное количество рядов арматуры ростверка

Для противодействия естественной деформации ленты ростверка под действием сил сжатия и растяжения, необходимо использовать продольные стержни в разных поясах ростверка (вверху и внизу ленты).

Общий вес арматуры

Вес стержней арматуры, вместе взятых.

Величина нахлеста арматуры

Для крепления стержней арматуры внахлёст, используйте данное значение.

Длина продольной арматуры

Общая длина арматуры включая нахлест.

Минимальное количество продольных стержней арматуры для столбов и свай

Необходимое количество продольных стержней арматуры для каждого столба или сваи.

Минимальный диаметр арматуры для столбов и свай

Минимально допустимый диаметр продольных стержней арматуры, обеспечивающих прочность столбов или свай.

Минимальный диаметр поперечной арматуры (хомутов)

Определяется, основываясь на нормативах СНиП.

Максимальный шаг поперечной арматуры (хомутов)

Рассчитывается таким образом, чтобы при заливке бетона арматурный каркас не был смещён или деформирован.

Общий вес хомутов

Суммарный вес хомутов, которые потребуются при строительстве всего фундамента.

Минимальная толщина доски при опорах через каждый метр

Необходимая толщина досок опалубки при заданных параметрах фундамента и заданном шаге опор. Рассчитывается исходя из ГОСТ Р 52086-2003.

Количество досок для опалубки

Число досок стандартной длиной 6 метров, которые потребуются для возведения всей опалубки.

Периметр опалубки

Общая протяженность опалубки с учетом внутренних перегородок.

Объем и примерный вес досок для опалубки

Такой объем досок потребуется для возведения опалубки. Вес досок рассчитывается из среднего значения плотности и влажности хвойных пород дерева.

www.stroitelstvosovety.ru

Калькулятор для расчета количества винтовых свай под фундамент

При покупке свай винтового типа и монтаже качественного свайно-винтового фундамента, особое значение имеет правильный расчет. На основе расчета подбирается нужное количество, необходимое для реализации проекта, определяется правильное расстояние между сваями, несущая способность свайного фундамента и размер свайного поля. Провести подсчет количества свай для фундамента своими силами достаточно сложно – для этого нужно взвесить и проанализировать большое число параметров. Однако, чтобы приблизительно представить себе, сколько свай вам потребуется и какие расходы вы понесете в ходе реализации проекта, можно использовать наш калькулятор.

Как рассчитать количество свай с помощью Online калькулятора?

Использование калькулятора – это отличный вариант для всех тех, кто собирается возводить свайный фундамент. Подобные программы, не требующие установки на ваш персональный компьютер, получили большую популярность при расчете пластиковых окон и различных строительных материалов. И теперь компания «РУС-СВАЯ» предлагает вам использовать их и для покупки свай. При этом пользоваться калькулятором очень просто. Перед собой вы видите интерактивную форму с несколькими полями для ввода данных.

Всё что вам нужно, это указать следующие параметры:

  • Сторона A;
  • Сторона B;
  • Количество углов;
  • Тип строения;
  • Тип грунта;
  • Наличие печки;
  • Планируемая высота пола строения над землей.

Расчет проводится по сложным математическим алгоритмам и результат вы получаете практически мгновенно. После нажатия кнопки подтверждения данных вы увидите не только количество, но также их диаметр и длину свай. Все эти параметры будут иметь большое значение при выборе свай под конкретный тип строения.

Основные достоинства использования калькулятора

Калькулятор позволяет вам получить нужный результат с минимальными затратами времени и сил.

Вот основные достоинства, объясняющие его большую популярность:

  1. Расчеты проводятся с высокой степенью точности. Все вычисления производит машина, так что вы оказываетесь застрахованы от ошибки. Ранее для того, чтобы провести расчет заказчикам приходилось вооружаться ручкой и бумагой. Это отнимало неоправданно много времени и приводило к ошибкам. С появлением удобного онлайн-инструмента всё изменилось.
  2. Высокая скорость расчета. Если сроки поджимают, а приобрести сваи нужно быстро, использование калькулятора станет оптимальным решением. Обратите внимание на то, что программа обрабатывает все введенные данные за считанные секунды.
  3. Большая универсальность использования. Наш калькулятор может работать с большим количеством самых разных параметров. В частности, на выбор пользователя предоставляется несколько вариантов строений и типов грунта – вы обязательно найдете то, что вам нужно. В результате, с использованием такого калькулятора, вы без труда проведете все нужные расчеты.
  4. Отсутствие необходимости долгой установки. Если ранее расчетные программы требовали от вас длительного скачивания и установки на компьютер, с появлением онлайн-калькулятора вы можете проводить расчеты в режиме реального времени. Программа проста и понятна и работает непосредственно с самого сайта.

Что вы получите воспользовавшись калькулятором?

Произвести расчет винтовых свай под фундамент можно своими руками. Но это потребует значительных временных затрат, в то время как наш калькулятор для расчета позволяет вам:

  • Получить точные данные по необходимой закупке винтовых свай.
  • Приобрести оптимальное количество без нехватки и излишков.
  • Рассчитать количество свай под постройку с конкретными параметрами.

Все эти возможности существенно упрощают для вас выбор. Используйте простой и удобный онлайн-калькулятор, чтобы быстро рассчиать проект свайного фундамента.

После того, как все расчеты произведены, мы будем рады видеть вас в числе наших клиентов. Компания «РУС-СВАЯ» предоставляет для своих заказчиков не только прочные винтовые сваи, но и полный набор необходимых услуг по установке. Работать с нами просто и приятно – вы всегда получаете гарантии качества поставляемого товара и индивидуальный подход к каждому покупателю.

Вам также может быть интересно:

screw-piles.ru

Расчет количества свай для фундамента

Как правило, перед началом возведения построек на загородном участке проводится изучение залегающих на нем грунтов. Именно в зависимости от грунтов следует выбирать вид фундамента для строительства дома, гаража или бани.

Если вам достался хороший участок на высоком месте с песчаными сухими грунтами, не подверженным пучинистым явлениям, то можно заложить мелкозаглубленный ленточный фундамент. На слабых грунтах можно применять жесткую конструкцию монолитного железобетонного фундамента.

Но, если участок строительства сформирован пучинистыми грунтами, то оптимальным будет выбор фундамента глубокого заложения, опирающегося на основание не подверженное сезонному промерзанию.

В этом случае фундамент может быть как ленточным, так и столбчатым (свайным). Лента используется для массивных капитальных строений и требует гораздо большего количества строительных материалов, что приводит к увеличению затрат на строительство.

Как правило, для малоэтажного индивидуального загородного строительства вполне достаточно столбчатого фундамента. Сегодня существует несколько различных разновидностей столбчатых фундаментов в зависимости от используемых материалов.

Иногда можно встретить столбчатые фундаменты из кирпича, фундаменты из асбестовых труб, а также железобетонные фундаменты ТИСЭ.

В предыдущей публикации мы подробно рассмотрели, как построить фундамент ТИСЭ. Но его строительство невозможно, без предварительного расчета и определения требуемого количества свай, их диаметра и глубины заложения.

Давайте подробно рассмотрим, как самостоятельно рассчитать количество свай для фундамента дома или бани на загородном участке.

Алгоритм расчета фундамента

Основной задачей расчета любого фундамента является определение его высоты, ширины, площади опирания и конструкции в зависимости от веса постройки и грунтов, на которые будет через проектируемый фундамент этот вес передаваться.

Поэтому алгоритм расчета сводится к подсчету:

  • веса строения;
  • снеговой нагрузки;
  • эксплуатационной нагрузки;
  • площади опирания фундамента в зависимости от сопротивления грунтов.

Определение веса строения

Имея на руках проект здания, можно узнать его вес. Сложив массу всех используемых в строительстве конструктивных элементов, приведенных в спецификациях к чертежам.

Если вес каких-либо конструкций не указан, его можно определить пользуясь таблицей удельного веса строительных материалов:

























Удельный вес строительных материалов

Наименование

Ед.изм.

Кол-во

Бетоны

 Железобетон

кг/м3

2500

 Бетон на щебне или гравии

кг/м3

2400

 Газобетон, пенобетон

кг/м3

300-1000

Растворы

 Цементнопесчаный

кг/м3

1800

 Цементнопесчаный с известью

кг/м3

1700

 Известковопесчаный

кг/м3

1600

Кирпич

 Глиняный обыкновенный

кг/м3

1800

 Силикатный

кг/м3

1800

 Керамический

кг/м3

1600

Дерево

 Хвойные породы (сосна, ель)

кг/м3

500

 Дуб

кг/м3

700

 Фанера клееная

кг/м3

600

 Плита ДВП

кг/м3

200-1000

 Плита ДСП

кг/м3

200-1000

Сыпучие материалы

 Гравий керамзитовый

кг/м3

200-800

 Щебень

кг/м3

400-800

 Песок строительный

кг/м3

1600

Также для приблизительных подсчетов можно воспользоваться таблицей веса строительных конструкций в зависимости от материала:



















 Удельный вес строительных конструкций

Наименование

Ед.изм.

Кол-во

Стены

 Каркасные стены с эффективным утеплителем и легкой обшивкой

кг/м3

300

 Сруб из бревен или бруса

кг/м3

600

 Из газобетонных блоков Д600

кг/м3

600

 Из шлакоблоков Д1200

кг/м3

1200

 Из пустотелого кирпича

кг/м3

1400

 Из полнотелого кирпича сплошной кладки

кг/м3

1800

Перекрытия

 Деревянные по деревянным балкам

кг/м3

100-150

 Деревянные по стальным балкам

кг/м3

200

Кровля

 Металлочерепица или ондулин с уклоном скатов до 27°

кг/м2

30

 Рубероид в 2 слоя при уклоне до 10°

кг/м2

40

 Шифер при уклоне 30°

кг/м2

50

 Черепица керамическая до 45°

кг/м2

80

 Листовое железо

кг/м2

30

Чтобы подсчитать вес стен, нужно сложить вес материала, из которого они построены (например, вес всех кирпичей) с весом используемых для возведения связующих растворов, а также вес отделки (штукатурка или обшивка сайдингом).

Вес перекрытий складывается из веса балок, плит, утеплителя, полового покрытия и потолочной отделки нижележащего этажа.

Также следует учитывать вес самого фундамента, который в зависимости от раствора составляет:








 Удельный вес фундамента

Наименование

Ед.изм.

Кол-во

Стены

 Мелкозернистый бетон (без щебня)

кг/м3

1800

 Бетон на доломитовом щебне

кг/м3

2200

 Бетон на гранитном щебне

кг/м3

2300

 Железобетон

кг/м3

2500

Объем раствора и арматуры на устройство фундамента определяется в зависимости от глубины заложения, находящейся в зависимости от глубины промерзания:

В понятие эксплуатационной нагрузки включается вся мебель, которая предполагается к установке в комнатах строящегося здания, а также различное оборудование. Но, поскольку, в сравнении с весом строительных материалов здания вес мебели очень мал, то для приблизительных подсчетов им можно пренебречь.

Снеговая нагрузка

Определяется исходя из значений толщины снежного покрова в зимний период по СНиП «Строительная климатология», а также в зависимости от угла скатов кровли.

Карта средних значений веса снегового покрова представлена ниже:

При расчете односкатной кровли применяют коэффициент 1, а при определении нагрузки на двускатную крышу с углом от 26 до 60 градусов – 1,25.

Определение количества свай

Несущая способность свай напрямую зависит от сопротивления грунта и площади опоры самой сваи.

Зная вес сооружения и тип грунтов основания можно определить, сколько свай и какого диаметра требуется для устройства фундамента.

Для приблизительного подсчета можно использовать следующую таблицу:










Тип грунта

Сопротивление грунта, кг/см2

Несущая способность свай в зависимости от диаметра опоры (мм), тонн

250

500

600

 Песок крупный

6

3,0

11,76

17,00

 Песок средний

5

2,5

9,80

14,00

 Песок мелкий

3

1,5

5,88

8,40

 Песок пылеватый

2

1,0

3,92

5,60

 Супесь

3

1,5

5,88

8,40

 Суглинок

3

1,5

5,88

8,40

 Глина

6

3,0

11,76

17,00

Например, вес строения составляет 87,23 тонн. При этом здание имеет ширину 4,2 м и длину 6 м. Участок сформирован суглинками. Для строительства будут использоваться сваи ТИСЭ с диаметром основания (опоры) 600 мм.

По рекомендации автора технологии ТИСЭ прежде, чем начинать расчет, нужно увеличить расчетную нагрузку на 30%, чтобы получить некоторый запас. То есть, нам нужно умножить 87,23 т на 1,3. Получаем 113,4 тонн.

Определяем по таблице, что при суглинистых грунтах опора диаметром 600 мм способна выдержать 8,4 тонны. Разделив 113,4 тонн на 8,4, получим 13,5 свай. Принимаем 14 штук и расставляем через 1,5 м по длинной стене и через 1,4 м по короткой.

Смотрите также:

Последние публикации:

Для того, чтобы попариться в баньке сегодня вовсе не обязательно выкладывать основательную русскую печку, кладка которой под силу лишь опытным печникам. Сегодня промышленным способом выпускается большой ассортимент металлических каменок, обеспечивающих… Читать…

Ранее мы уже писали о возведении бани из пеноблоков, где рассмотрели несколько вариантов планировки и посмотрели, как выполняется кладка блоков из этого современного материала, набирающего в последнее время популярность при строительстве бань.Пеноблоки в… Читать…

Многие при заготовке дров задаются вопросом – из какой древесины дрова предпочесть? Какое дерево не гниет при хранении и отдает больше тепла при горении? На что ориентироваться при заготовке дров для бани?Давайте попробуем разобраться, какие сорта дерева… Читать…

  • < Свайно-винтовой фундамент
  • Фундамент по технологии ТИСЭ >

russkaya-banja.ru

Расчет свайного фундамента. Калькулятор онлайн

Расчёт свайного фундамента — это очень важный этап создания проекта будущего дома. Если допустить хотя бы малейшую ошибку срок эксплуатации строения уменьшится на двадцать лет в лучшем случае. При наименее благоприятных обстоятельствах катастрофа может произойти ещё при строительстве.

Если на территории застройки присутствуют неустойчивые грунты, на которых присутствует повышенная влажность, или же какие-либо сложные рельефы, то в таком случае единственно оптимальным выходом будет грамотный расчет свайного фундамента. Основным преимуществом данной конструкции является предельно высокая надежность закрепления даже в относительно слабых грунтах благодаря тому, что опоры погружаются на достаточно большую глубину. Такие конструкции отличаются гораздо большей надежностью и долговечностью, а для их реализации требуется не такое большое количество бетона, но при этом вы должны понимать, что процесс их расчета и возведения является достаточно трудоемким.

Причин для проведения расчёта свайного фундамента можно найти более чем достаточно. Во-первых, правильно смоделированная конструкция обладает большой устойчивостью. Во-вторых, вбивание свай обходится значительно дешевле, нежели, возведение ленточной или плиточной конструкции. В-третьих, при малой несущей способности грунта — свайный фундамент единственно возможный вариант.

Если участок обладает малой несущей способностью, то сделав правильный расчёт, свайного фундамента вам не придётся рыть глубоких траншей, чтобы сделать надёжное основание. Для этого используются винтовые сваи. Но формулы расчёта при использовании таких материалов значительно усложняются.

Виды фундаментов с ростверком

Ростверк представляет собой верхнюю часть фундамента, с помощью которой объединяются в одно целое оголовки свай, и именно ростверк представляет собой опору для будущего здания. Объединение ростверка и свай осуществляется при помощи специализированной сварки или же путем стандартной заливки бетоном.

По способу монтажа ростверки могут подразделяться на несколько категорий:

  • Ленточные – объединяются только соседние сваи;
  • Плиточные – связывается каждый отдельный оголовок.

По типу материалов:

  • Из бетона с арматурой. Под несущие стены осуществляется монтаж свай, а на глубину и ширину ростверка прорываются траншеи небольшой глубины;
  • Подвесной бетонный. Является аналогичным предыдущему варианту, однако отличительной особенностью такого фундамента является то, что бетонная лента не соприкасается с грунтом, а устройство компенсационного зазора при этом предоставляет возможность предотвратить разрыв опор при возникновении значительного колебания грунта;
  • Железобетонные. Изготовление такого фундамента предусматривает использование двутавра или же широкого металлического швеллера, при этом под несущие стены монтируется швеллер 30, в то время как остальные опоры связываются при помощи швеллера 15-20;
  • Из дерева. Крайне редкий вариант, который в последнее время практически не используется;
  • Комбинированный. Здесь используются не только металлические несущие элементы, но и бетон.

Что собой представляют винтовые сваи

Чтобы провести правильный расчёт свайного фундамента необходимо как можно больше узнать об основном материале. Это позволит максимально точно составить проект, основываясь на характеристиках свайных конструктов, а также их свойствах.

Все сваи сверху объединяются ростверком. Его можно сделать как из деревянных, так и из металлических балок. Также можно взять сплошную железобетонную плиту. Но это сильно прибавит веса основной конструкции.

Свайные конструкты для расчёта фундамента можно изготовить как самостоятельно, так и заказать на заводе. При изготовлении непосредственно на месте строительства их основание лучше всего делать плоским.

Чтобы сделать правильный расчёт свайного фундамента знать только площадь конструкции недостаточно. Необходимо учитывать силу трения, что возникает между боковой поверхностью стержня и землёй.

Раньше винтовые сваи часто применяли военные инженеры при постройке фортификационных сооружений. Это было связано с тем, что они позволяют конструкции выдерживать повышенные нагрузки в экстремальных условиях.

Внимание! Свайные конструкты до сих пор незаменимы при создании мостов и переправ.

Основная часть сваи — это ствол. Его диаметр от 80 до 130 мм. Конец в форме острого конуса. На него приваривается лопасть. Это позволяет максимально быстро и эффективно вворачивать свайные конструкты в грунт.

Некоторые сваи идут без оголовка. В таком случае в конце ствола есть отверстие. В него заводится рычаг, который позволяет вращать сваю с нужной скоростью. Эта особенность даёт возможность при необходимости удлинить ствол. Данная опция крайне необходима, когда работы проводятся на нестабильных грунтах.

К преимуществам свайных конструктов можно причислить:

  1. Безопасную технологию установки, которая позволяет в кратчайшие сроки возвести фундамент дома.
  2. Возможность использования на любых грунтах. Единственным исключением являются скальные породы.
  3. Когда сваи вворачиваются, не образуется ударная нагрузка. Благодаря этой особенности свайные фундаменты можно строить даже в местах плотной застройки, не опасаясь за сохранность ближайших домов.
  4. Как только будут установлены винтовые элементы сразу же можно монтировать ростверки. Конечно же, эта особенность учитывается в расчётах.
  5. Расчёт свайного фундамента можно делать как для холмистой местности, так и для неровных участков.
  6. Монтаж осуществляется практически в любых погодных условиях. Неважно сколько градусов за окном. Это никак не повлияет на качество фундамента.
  7. Возможность перепланировки. Ни один другой вид фундамента не даёт столько простора для изменений конструкции, как свайный. При необходимости стальной болт можно выкрутить и ввинтить в другое место.

Зная преимущества и особенности свайного фундамента можно провести максимально точные расчёты, усчитав все особенности конструкции.

Рассчитываем расстояние между сваями и глубину их установки

Расчет свайно-винтового фундамента с ростверком включает в себя большое количество моментов, но в первую очередь определяется глубина заложения свай, которая зависит от вида и сложности грунта. В первую очередь, нужно определить нормативную глубину промерзания грунта в вашем регионе проживания, после чего отмерить ниже 20-25 см – это и будет глубина заложения свай.

После того, как будут проведены изыскательные работы, нужно будет определить уровень расположения грунтовых вод, а также возможность его колебания в разные сезоны и качественную характеристику грунта на участке. Лучше всего, если проектированием свайного фундамента, а также его обустройством будет заниматься квалифицированный специалист.

Осуществляя расчет количества винтовых свай для фундамента в каждом отдельном случае, следует брать в расчет следующие характеристики:

  • Насколько прочный используется материал и ростверк;
  • Какая присутствует несущая способность у грунта, учитывая также уплотнение в процессе установки опоры;
  • Если присутствуют значительные перепады рельефа, то в таком случае определяется и учитывается также несущая способность основания опоры;
  • Насколько будут усаживаться сваи под воздействием вертикальной нагрузки;
  • Какой вес имеет строение с внутренним содержанием;
  • Какие присутствуют сезонные, динамические и ветровые нагрузки.

Помимо этого, в обязательном порядке нужно учитывать осадку свайного фундамента. Свайный фундамент должен делаться в соответствии с рабочим планом, поэтому лучше всего, если его созданием будет заниматься профессиональный архитектор.

Важно! Расчет, а также последующее проектирование свайного фундамента осуществляется только после того, как будут закончены все изыскательные работы на территории, которые проводит квалифицированный специалист.

Данные для вычислительных формул в данном случае будут выбираться в зависимости от качества почвы и ее типа. Стоит отметить, что расчет свайного фундамента по усадке и деформации обуславливает необходимость в максимально возможной точности выходных показателей.

Как закладывать фундамент на основе расчётов

Чтобы построить правильные расчёты необходимо на месте строительства провести геодезические изыскания. В первую очередь нужно под слабыми грунтами определить глубину залегания слоя, который сможет выдержать вес постройки.

Важно! Необходимо делать расчёт таким образом, чтобы свайные конструкты углублялись в несущий слой не менее чем на половину метра.

Чтобы узнать на какую глубину нужно вкручивать сваи проводится предварительное бурение. Это позволяет определить, где залегают грунтовые воды. Также нужно учитывать, насколько земля промерзает в зимний период.

Весь процесс строительства условно делится на такие этапы:

  1. Вначале делается разметка и выравнивание. Определяются места, где будут установлены основные сваи. После этого можно монтировать второстепенные элементы. Расстояние между ними должно быть в диапазоне от двух до трёх метров. Стальные болты должны быть под всеми стенами дома.
  2. Завинчивание начинается с угловых свай. В верхнее отверстие стального болта пропускается лом. Чтобы удлинить рычаг на лом надеваются металлические трубы. При вкручивании отклонение от вертикали не может превысить два градуса. Угол наклона в процессе работы контролируется посредством магнитного уровня.
  3. Расчёт свайного фундамента на угловых сваях делается с помощью шлангового уровня. Потом наносятся метки. Они определяют горизонтальную плоскость и нижнюю кромку ростверка.
  4. Вворачиваются оставшиеся сваи.
  5. Глубина вворачивания должна быть такой, чтобы от верха до земли было 20 см.
  6. Ненесущая поверхность обрезается по обозначенным уровням.
  7. Замешивается цементный раствор. Одна часть цемента к четырём частям песка. Им заполняются сваи.

Правильно проведённые расчёты на уровне планирования свайного фундамента позволяют сделать прочное и надёжное строение.

Примеры расчётов

Расчёт прочности одного элемента позволяет определить, сколько, в общем, понадобится свай для фундамента. В качестве константы возьмём расстояние между столбами в два метра. Мало того, согласно современным архитектурным веяниям опоры должны иметь общий ростверк.

Пример один

Диаметр одного металлического болта 30 сантиметров. Расчётная масса здания сто тонн. В формуле расчёта свайного фундамента особую роль играет несущая способность грунта. Возьмём чаще всего встречающийся показатель в четыре килограмма на сантиметр квадратный.

Важно! Нагрузка не должна превышать несущую способность грунта.

Показатель силы, которая будет действовать на каждую сваю в фундаменте обозначается как Fсв. Расчёт параметра проходит по следующей формуле:

(πd2/4)*R

Уточним значения всех переменных:

  • π — неизменная величина, бесконечное число, которое для простоты математических исчислений принято обозначать как 3,14.
  • d — диаметр металлического болта (30 см).
  • R — радиус, в данном случае четыре килограмма.

Сведём всё в одну формулу:

Fсв=(πd2/4)·R =707,7·4=2826 кг.

Именно такой вес, в данном грунте сможет выдержать одна свая фундамента. Исходя из этих данных — продолжим расчёт.

Общий вес здания ровно 100 тонн. Эта цифра была взята для простоты исчислений. Перед тем как провести дальнейший расчёт свайного фундамента необходимо привести показатели к одной метрической системе. Переведём тонны в килограммы и получим значение N (количество опор).

N= 100000/2826=35,4.

Конечно же, тридцать пять с половиной опор никто монтировать не будет. Поэтому округляем в большую сторону. Выходит, для того чтобы построить дом массой в сто тонн на грунтах с несущей способностью в 4 кг/м2 нужно не менее 36 опор.

Пример два

Чтобы понять алгоритм расчёта свайного фундамента закрепим материал и немного изменим базовые показатели. Расширим основание до 50 сантиметров. Это позволит увеличить практичность всей конструкции. Остальные показатели оставим без изменений.

Fсв=1962,5·4=7850 кг

Проведём расчёт свайного фундамента и получим 13 опор. Как видите, расширение основания позволяет значительно сэкономить на количестве свай, добившись хороших показателей устойчивости конструкции.

Пример три

Расчет свайного фундамента, пример которого вы увидите далее, может использоваться как для легких дачных домов, таки для массивных коттеджей, просто в первом случае используются стандартные винтовые сваи, в то время как при постройке коттеджей нужно будет использовать массивные буронабивные сваи, которые могут выдерживать достаточно серьезные нагрузки.

Для упрощения в примере расчет свайного фундамента осуществляется по винтовым опорам. Стоит отметить, что для таких свай небольшого размера в процессе проведения расчетов не берется в учет бокового трения, которое определяется при возведении тяжелых зданий, которые оказывают на сваи значительное воздействие.

В данном случае будет рассматриваться детальный расчет общего количества свай, а также шага их установки для одноэтажного дома, размер которого составляет 7х7 м:

  • Изначально определяется общая масса расходных материалов. Предположим, что общий вес крыши, бруса и облицовки будет составлять 27526 кг с учетом снеговой нагрузки;
  • Размер полезной нагрузки составляет 7х7х150=7350;
  • Величина снеговой нагрузки составляет 7х7х180=8820;
  • Таким образом, приблизительная масса нагрузки на фундамент будет составлять 27526+7350+8820=43696 кг;
  • Теперь полученный вес нужно будет умножить на коэффициент надежности 43696х1.1=48065.6 кг;
  • Допустим предусматривается установка винтовых опор, размер которых составляет 86х250х2500. Для того, чтобы рассчитать их количество, нужно будет полученную сумму общей нагрузки распределить на ту нагрузку, которая прилагается на каждую сваю. 48065.6/2000=24.03, округляем полученное количество до 24, и получаем точное число нужного нам количества свай;
  • Для того, чтобы установить 24 опоры, нужно будет использовать шаг установки 1.2 метра. Для формирования половых лаг нужно будет использовать еще две дополнительные сваи, которые уже будут располагаться непосредственно внутри дома.

Таким образом, по вышеприведенной технологи вы сможете рассчитать нужное вам количество свай для любого дома вне зависимости от его особенностей.

На видео ниже вы сможете посмотреть, как осуществляется расчет свайного фундамента специалистами:

Итоги

Свайный фундамент — это экономичный и быстрый способ создания базы для постройки. Он позволяет работать при любых погодных условиях, а также даёт возможность возводить строения даже на самых проблемных грунтах.

Расчёт свайного фундамента позволяет заранее определить, сколько необходимо свай для дома определённой массы. При помощи формул, описанных в статье, расчёты можно проводить быстро и точно.

bouw.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
