Толщина фланца Калькулятор | Вычислить Толщина фланца
✖Диаметр прокладки при реакции нагрузки С другой стороны, более тонкие прокладки не будут герметизировать столько неровностей фланцев, как более толстые прокладки, и требуют более плоских фланцев.ⓘ Диаметр прокладки при реакции нагрузки [G] | AU длиныствораАнгстремарпанастрономическая единицаАттометрЯчменное зерноМиллиардный светБор РадиусКабель (Международный)Кабель (UK)Кабель (США)калибрсантиметрцепьCubit (греческий)Cubit (Великобритания)ДекаметрДециметрЗемля-Луна РасстояниеЗемли Расстояние от СолнцаЭкваториальный радиус ЗемлиПолярный радиус ЗемлиРадиус электрона (классическая)флигельЭкзаметрFamnВникатьFemtometerФермиПалец (ткань)ширина пальцаФутFoot (служба США)ФарлонгГигаметрРукаЛадоньгектометрдюймкругозоркилометркилопарсеккилоярдлигаЛига (Положение)Световой годСсылкаДлинные CubitДлинные РидМегаметрМегапарсекметрмикродюйммикрометрмикронмилмилиМиля (Роман)Миля (служба США)МиллиметрМиллион светлого годаNail (ткань)нанометрНавигационный лига (INT)Навигационный лига ВеликобританииМорская миля (Международный)Морская миля (Великобритания)парсекОкуньпетаметрцицеропикометраПланка ДлинаточкаполюскварталРидпрутРоман Actusканатныйрусский АрчинSpan (ткань)Радиус СолнцаТераметртвипVara КастелланаVara ConuqueraVara De ФаареяДворЙоктометрЙоттаметрЗептометрЗеттаметр | +10% -10% | |
✖Расчетное давление — это давление, на которое рассчитано изделие, находящееся под давлением, и оно выше любых ожидаемых рабочих давлений. ⓘ Расчетное давление [p] | Атмосфера ТехническийАттопаскальБармикробарСантиметр Ртуть (0 ° С)Сантиметр воды (4 ° С)сантипаскальдекапаскальдесятипаскальДайн / кв.смэкса паскаль Фемто паскаль Foot морской воды (15 ° С)Нога воды (4 ° С)Нога воды (60 ° F)ГигапаскальГрамм-сила / кв. сантиметргектопаскальДюймовый Меркурий (32 ° F)Дюймовый Меркурий (60 ° F)КПа (4 ° С)КПа (60 ° F)кгс / кв. смКилограмм-сила / квадратный метрКилограмм-сила / кв. миллиметрКилоньютон / квадратный метркилопаскальКило фунт на квадратный дюймКип-сила / квадратный дюймМегапаскальИзмеритель морской водыСчетчик воды (4 ° C)МикробармикропаскальМиллибарМиллиметр Ртуть (0 ° С)Миллиметр воды (4 ° С)миллипаскальнанопаскальНьютон / кв.смНьютон / квадратный метрНьютон / квадратный миллиметрпаскальПета паскаль Пико паскаль пьезаФунт на квадратный дюймПаундаль / квадратный футПаундаль / квадратный футФунт-сила / квадратный футФунт-сила / квадратный дюймФунты / квадратная ногаСтандартная атмосфераТерапаскальТон-сила (длинный) / кв. ФутТон-сила (длинный) / квадратный дюймТон-сила (короткое замыкание) / пл. ФутТон-сила (короткое замыкание) / пл. дюймторр | +10% -10% | |
✖Значение коэффициента толщины фланца — это множитель или коэффициент, который измеряет конкретное свойство.ⓘ Значение коэффициента толщины фланца [k] | +10% -10% | ||
✖Допустимое напряжение – это допустимое напряжение в конструкции.ⓘ Допустимое напряжение [f] | Атмосфера ТехническийАттопаскальБармикробарСантиметр Ртуть (0 ° С)Сантиметр воды (4 ° С)сантипаскальдекапаскальдесятипаскальДайн / кв.смэкса паскаль Фемто паскаль Foot морской воды (15 ° С)Нога воды (4 ° С)Нога воды (60 ° F)ГигапаскальГрамм-сила / кв. сантиметргектопаскальДюймовый Меркурий (32 ° F)Дюймовый Меркурий (60 ° F)КПа (4 ° С)КПа (60 ° F)кгс / кв. смКилограмм-сила / квадратный метрКилограмм-сила / кв. миллиметрКилоньютон / квадратный метркилопаскальКило фунт на квадратный дюймКип-сила / квадратный дюймМегапаскальИзмеритель морской водыСчетчик воды (4 ° C)МикробармикропаскальМиллибарМиллиметр Ртуть (0 ° С)Миллиметр воды (4 ° С)миллипаскальнанопаскальНьютон / кв. смНьютон / квадратный метрНьютон / квадратный миллиметрпаскальПета паскаль Пико паскаль пьезаФунт на квадратный дюймПаундаль / квадратный футПаундаль / квадратный футФунт-сила / квадратный футФунт-сила / квадратный дюймФунты / квадратная ногаСтандартная атмосфераТерапаскальТон-сила (длинный) / кв. ФутТон-сила (длинный) / квадратный дюймТон-сила (короткое замыкание) / пл. ФутТон-сила (короткое замыкание) / пл. дюймторр | +10% -10% | |
✖Допуск на коррозию определяется как дополнительная толщина, обычно добавляемая к углеродистой и низколегированной стали для снижения скорости коррозии CO2.ⓘ Допуск на коррозию [c] | AU длиныствораАнгстремарпанастрономическая единицаАттометрЯчменное зерноМиллиардный светБор РадиусКабель (Международный)Кабель (UK)Кабель (США)калибрсантиметрцепьCubit (греческий)Cubit (Великобритания)ДекаметрДециметрЗемля-Луна РасстояниеЗемли Расстояние от СолнцаЭкваториальный радиус ЗемлиПолярный радиус ЗемлиРадиус электрона (классическая)флигельЭкзаметрFamnВникатьFemtometerФермиПалец (ткань)ширина пальцаФутFoot (служба США)ФарлонгГигаметрРукаЛадоньгектометрдюймкругозоркилометркилопарсеккилоярдлигаЛига (Положение)Световой годСсылкаДлинные CubitДлинные РидМегаметрМегапарсекметрмикродюйммикрометрмикронмилмилиМиля (Роман)Миля (служба США)МиллиметрМиллион светлого годаNail (ткань)нанометрНавигационный лига (INT)Навигационный лига ВеликобританииМорская миля (Международный)Морская миля (Великобритания)парсекОкуньпетаметрцицеропикометраПланка ДлинаточкаполюскварталРидпрутРоман Actusканатныйрусский АрчинSpan (ткань)Радиус СолнцаТераметртвипVara КастелланаVara ConuqueraVara De ФаареяДворЙоктометрЙоттаметрЗептометрЗеттаметр | +10% -10% |
✖Толщина фланца представляет собой выступающий гребень, кромку или ободок, внешний или внутренний, который служит для увеличения прочности или для стабилизации и направления движений машины или ее частей. ⓘ Толщина фланца [tf] |
AU длиныствораАнгстремарпанастрономическая единицаАттометрЯчменное зерноМиллиардный светБор РадиусКабель (Международный)Кабель (UK)Кабель (США)калибрсантиметрцепьCubit (греческий)Cubit (Великобритания)ДекаметрДециметрЗемля-Луна РасстояниеЗемли Расстояние от СолнцаЭкваториальный радиус ЗемлиПолярный радиус ЗемлиРадиус электрона (классическая)флигельЭкзаметрFamnВникатьFemtometerФермиПалец (ткань)ширина пальцаФутFoot (служба США)ФарлонгГигаметрРукаЛадоньгектометрдюймкругозоркилометркилопарсеккилоярдлигаЛига (Положение)Световой годСсылкаДлинные CubitДлинные РидМегаметрМегапарсекметрмикродюйммикрометрмикронмилмилиМиля (Роман)Миля (служба США)МиллиметрМиллион светлого годаNail (ткань)нанометрНавигационный лига (INT)Навигационный лига ВеликобританииМорская миля (Международный)Морская миля (Великобритания)парсекОкуньпетаметрцицеропикометраПланка ДлинаточкаполюскварталРидпрутРоман Actusканатныйрусский АрчинSpan (ткань)Радиус СолнцаТераметртвипVara КастелланаVara ConuqueraVara De ФаареяДворЙоктометрЙоттаметрЗептометрЗеттаметр |
⎘ копия |
👎
Формула
сбросить
👍
Толщина фланца Решение
ШАГ 0: Сводка предварительного расчета
ШАГ 1. Преобразование входов в базовый блок
Диаметр прокладки при реакции нагрузки: 500 Миллиметр —> 0.5 метр (Проверьте преобразование здесь)
Расчетное давление: 0.5 Ньютон / квадратный миллиметр —> 500000 паскаль (Проверьте преобразование здесь)
Значение коэффициента толщины фланца: 9 —> Конверсия не требуется
Допустимое напряжение: 10.3 Ньютон / квадратный миллиметр —> 10300000 паскаль (Проверьте преобразование здесь)
Допуск на коррозию: 10.5 Миллиметр —> 0.0105 метр (Проверьте преобразование здесь)
ШАГ 2: Оцените формулу
ШАГ 3: Преобразуйте результат в единицу вывода
0.0472210541032693 метр —>47.2210541032693 Миллиметр (Проверьте преобразование здесь)
< 5 Проектирование сосудов, подвергающихся внешнему давлению Калькуляторы
Толщина фланца формула
Толщина фланца = (Диаметр прокладки при реакции нагрузки)*(((Расчетное давление)/(Значение коэффициента толщины фланца*Допустимое напряжение))^0. 0.5)+c
Share
Copied!
Комплект Фланцев коды ТН ВЭД 2022: 7307210009, 8459510000, 7307910000
🔥 Поставщики Комплекта фланцев
Если вы ищите проверенных поставщиков: то можете их посмотреть на крупнейшем портале: производитель комплекта фланцев b2b-postvaki.ru. Страны импортеры: ГЕРМАНИЯ, СЛОВАКИЯ, СОЕДИНЕННЫЕ ШТАТЫ АМЕРИКИ, ШВЕЙЦАРИЯ, ИТАЛИЯ, АВСТРИЯ, ДАНИЯ, КОРЕЯ, РЕСПУБЛИКА, КАЗАХСТАН, ФРАНЦИЯ, ФИНЛЯНДИЯ, НИДЕРЛАНДЫ, КИТАЙ, ПОЛЬША, ШВЕЦИЯ
Примеры компаний производящих продукцию
- Tianjin BOMESC Offshore Engineering Company Limited
- Товарищество с Ограниченной Ответственностью » Актауский Машиностроительный Завод «
- Общество с ограниченной ответственностью «Красноярский котельный завод»
- Акционерное общество Саратовский завод энергетического машиностроения.
- Общество с ограниченной ответственностью Профиль-Арма
🇷🇺Комплект Фланцев экспорт
Вы можете прочитать статью или заказать консультацию по экспорту вашего товара через крупнейшую компанию, которая позволяет находить покупателей на вашу продукцию — каталог по покупателя ЭкспортВ — Комплект фланцев покупатели
Примеры соответствия товара коду товарная номенклатура внешнеэкономической деятельности (2022)
Название товара в декларации | Код ТН ВЭД |
---|---|
Комплектующие для оборудования, работающего под избыточным давлением 1 и 2 категории: фланцы торговой марки «Яргазарматура» (смотри приложение № 1 на 1 листе). Продукция изготовлена в соответствии с ТР ТС 032/2013 «О безоп | 7307210009 |
Фрезеровочный поворотно протяжной станок, модель VDF 220 CB, для черновой обработки коренных и шатунных шеек, хвостовика и фланца для коленчатых валов SIGMA, DRAGON, с комплектующим и запасными частями. | 8459510000 |
Элементы трубопроводов и арматуры III категории, комплектующие изделия оборудования III и IV категорий для рабочих сред (жидкость, газ) групп 1 и 2 — Фланцы, заглушки стальные: | 7307910000 |
Элементы оборудования (сборочные единицы) и комплектующие к нему категории 2, выдерживающие воздействие давления, используемые для рабочей среды группы 1 и предназначенное для жидкостей: Фланцы, заглушки, прокладки, крышки | 7307 |
Элементы оборудования (сборочные единицы) и комплектующие к нему, выдерживающие воздействие давления: фланцы, фитинги, тип PARTIAL PIPELINE, работающие под избыточным давлением категории 1 и 2, предназначенные для газов 1 | 7304191009 |
Элементы оборудования (сборочные единицы) и комплектующие к нему, выдерживающие воздействие давления: фланцы, фитинги, тип PARTIAL PIPELINE, работающие под избыточным давлением категории 2, предназначенные для жидкостей 1 | 7304191009 |
Арматура промышленная: Задвижка Ду – 100, Ру – 4,0 МПа, в комплекте с ответными фланцами, прокладками 1-100-40, крепежными деталями; Задвижка Ду – 80, Ру – 4,0 МПа, в комплекте с ответными фланцами, прокладками 1-80 – 40, | 8481806310 |
Арматура промышленная: Ду – 80, Ру – 4,0 МПа, в комплекте с ответными фланцами, прокладками 80-1-40, крепежными деталями | 8481309108 |
Арматура промышленная трубопроводная: затвор дисковый стальной фланцевый под электропривод в комплекте с ответными фланцами, прокладками и крепежом, используемые для рабочих сред группы 1, с диапазо | 8481808508 |
Арматура промышленная трубопроводная: шаровые краны двухходовые, трехходовые с электроприводом в комплекте с ответными фланцами и без, кран шаровый 2-х нержавеющая сталь SS304, SS 316 | 8481808199 |
Оборудование газоочистное: циклон бункера отработанного катализатора Ф-1105, в комплекте с ответными фланцами и креплением, марка Ф-1105 | 8421392009 |
Элементы оборудования (сборочные единицы) и комплектующие к нему категории 2, выдерживающие воздействие давления, используемые для рабочей среды группы 1 и предназначенное жидкостей: Переходы, тройники, отводы, фланцы, заг | 7307 |
Элементы оборудования (трубопроводов) и комплектующие к нему, категория 1 и 2, предназначенные для газов и паров, используемые для рабочих сред группы 2: фланцы, тип Ф; отводы гнутые, тип ОГ; тройники, типы ТР, ТП; переход | 7307910000 |
Арматура промышленная трубопроводная с комплектующими изделиями и принадлежностями (фланцы): | 8481808508 |
Элементы для оборудования 1 и 2 категории работающего под избыточным давлением: Змеевик радиантный с комплектующими (коллектор, патрубок с фланцами, труба термокармана, термокарман в сборе) торговая марка Manoir, модель A1 | 8417900000 |
Элементы оборудования (трубопроводов) и комплектующие к нему, категория 1, предназначенные для жидкостей, используемые для рабочих сред группы 2: фланцы, тип Ф; отводы гнутые, тип ОГ; тройники, типы ТР, ТП; переходы, тип П | 7307910000 |
Элементы оборудования (сборочные единицы) и комплектующие к нему категории 1 и 2, выдерживающие воздействие давления, используемые для рабочей среды группы 1 и предназначенное для газов и паров: Фланцы арматуры, соединител | 7307 |
Элементы и комплектующие трубопроводов диаметром более 25 мм для газообразных рабочих сред группы 1, категория оборудования 1 и 2: фланцы стальные приварные в стык, фланцы арматуры, соединительных частей трубопроводов, фла | 7307 |
Элементы и комплектующие для оборудования, работающего под избыточным давлением 1 и 2 категории: фланцы для приварки к трубопроводу, тип/модель: АХ ANSI В 16. 5 WN RTJ CL900 22″, АХ ANSI В 16.5 WN RTJ CL900 16″, АХ ANSI | 7307910000 |
Элементы оборудования категории 2 (сборочные единицы) и комплектующие к нему выдерживающие воздействие давления для жидкостей с рабочей средой 1, торговая марка: «ПСД»: Детали и узлы (отводы гнутые, фланцы, линзы,линзы глу | 7307 |
Элементы и комплектующие трубопроводов: фланцы стальные приварные в стык, фланцы арматуры, соединительных частей трубопроводов, фланцы стальные свободные на приварном кольце, фланцы стальные плоские приварные, фланцы сосуд | 7307 |
Детали и элементы соединительных частей и трубопроводов — фланцы и заглушки фланцевые стальные, комплектующие изделия оборудования 3 и 4 категорий в соответствии с приложением № 1 ТР ТС 032/2013 | 7307910000 |
Элементы оборудования и комплектующие к нему, выдерживающие воздействие давления: Фланцы арматуры, соединительных частей и трубопроводов на номинальное давление до PN 250. Категория оборудования — 1 и 2, рабочая среда – | 7307910000 |
Лабораторное оборудование комплект для отбора проб, торговой марки KEOFITT, состоящий из асептической пробоотборной системы, пробоотборного клапана, двух шлангов с мини трикламп фланцем и одной бутылки | 8481805990 |
Фланцы арматуры, соединительных частей и трубопроводов, номинальный диаметр свыше 100 мм, условное давление свыше 0,05 до 25,0 МПа, среда газ, пар, комплектующие изделия оборудования 3 и 4 категорий в соответствии с прилож | 7307910000 |
Как выбрать производителя стальных фланцев. Стальные фланцы.
Перед тем, как купить стальные фланцы, важно правильно подобрать марку стали, которая лучше всего подойдет для транспортируемого потока.
Перейти в каталог стальные фланцы ГОСТ
Что характеризует стальные фланцы
Одной из главных характеристик стальных фланцев является конструкционный материал. Он задаёт физико-химические, температурные, механические и прочие свойства трубопроводной арматуры в общем, и её присоединительных фланцев в частности.
Наш завод использует поковку в производстве стальных фланцев и может изготовить стальные фланцы по индивидуальному заказу из нужной вам марки с нужными характеристиками.
Стальные фланцы различны по своим характеристикам не только по внешнему виду, назначению, но и свойствам так называемой «выносливости». За это качество отвечает в большей степени состав стали, из которого изготовлен фланец, и соблюдение технологии стандарта, по которому он изготавливается.
Материал стальных фланцев
Наш завод выпускает стальные фланцы для умеренного климата из стали марки ст.20, для районов с холодным климатом из стали марки ст.09г2с.
Сталь 20 (качественная углеродистая сталь) имеет высокопрочный состав используется для изготовления деталей с требованиями поверхностной прочности. По этой причине для изготовления трубопроводной арматуры используется в основном эта марка (для труб, предназначенных для паропроводов с критическими и сверхкритическими параметрами пара, бесшовных труб высокого давления, сварных профилей прямоугольного и квадратного сечения и т. д).
Сталь 09г2с (низколегированная конструкционная сталь, кремне-марганцевая) применяется для сварных металлоконструкций, работающих в большом диапазоне температур и при высоком давлении. Эта марка имеет повышенную стойкость к коррозии, переносит без деформации крайне высокие и крайне низкие температуры.
Стандарты качества стальных фланцев
То, насколько соответствует стандартам стальной фланец, будет зависеть срок его службы и службы того участка трубопровода, на котором он установлен. Основными государственными стандартами с учетом условий эксплуатации и климата России являются:

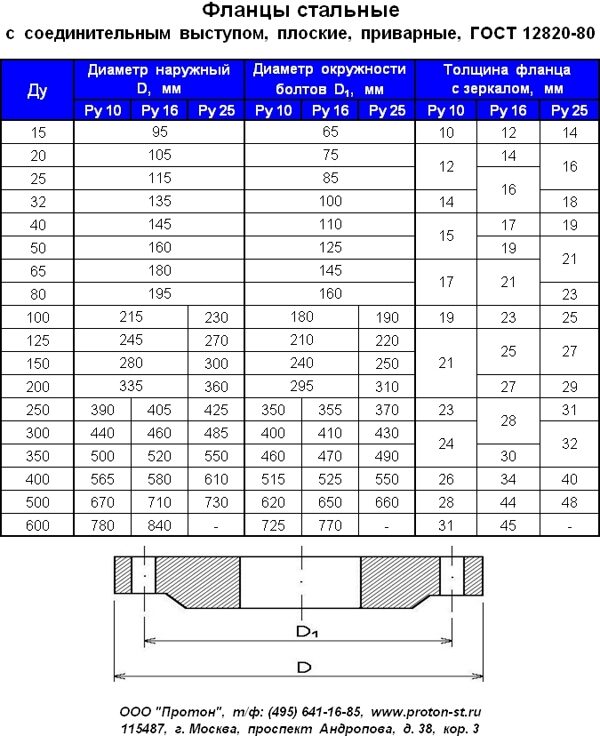

- для плоских фланцев гост 33259-2015 (старый ГОСТ 12820-80)
- для воротниковых фланцев гост 33259-2015 (старый ГОСТ 12821-80)
Стальные фланцы, изготовленные по гостам стандартам качества, гарантируют заявленный срок службы, надежность и долговеченость в суровых российских условиях.
Заказать звонок
Даю согласие на обработку персональных данных
Запросить прайс
Даю согласие на обработку персональных данных
Сделать заказ
Даю согласие на обработку персональных данных
Сделать заказ
Даю согласие на обработку персональных данных
Оставить заявку
Даю согласие на обработку персональных данных
ЗАКАЗАТЬ ЗВОНОК
Введите код с картинки:
Даю согласие на обработку персональных данных
СПАСИБО ЗА ОСТАВЛЕННУЮ ЗАЯВКУ
Мы получили Вашу заявку, в ближайшее время менеджер Вам перезвонит
Мы признаем важность конфиденциальности информации. В этом документе описывается, какую личную информацию мы получаем и собираем, когда Вы пользуетесь сайтом . Мы надеемся, что эти сведения помогут Вам принимать осознанные решения в отношении предоставляемой нам личной информации.
Общедоступная информация и идентификация посетителей
На нашем сайте не предусмотрена система регистрации, поэтому если Вы просто просматриваете наш сайт, информация о Вас не публикуется нигде на сайте.
Телефонный номер, электронная почта и имя
Номер телефона, почта и имя, указываемые Вами при отправке заявки и заказе обратного звонка, не показываются другим посетителям сайта. Мы можем сохранять полученные данные и другие письма, отправленные Вами, чтобы обрабатывать Ваши заявки, отвечать на запросы клиентов и совершенствовать уровень обслуживания.
Цели сбора и обработки персональной информации пользователей
На сайте есть возможность заказа обратного звонка, отправки электронной почты и возможность оставить заявку на услуги. Ваше добровольное согласие на заказ обратного звонка и (или) отправку электронной почты и (или) оставление заявки на услуги подтверждается путем ввода Вашего Имени и Номера Телефона или Электронной Почты в форму заявки, форму отправки письма и в форму заказа обратного звонка. Ваше Имя используется для личного обращения к Вам, а Номер Телефона и/или Электронная Почта — для связи с Вами нашими сотрудниками для предложения наших услуг, ответа на Ваши вопросы и для других видов обработки Вашего обращения. Пользователь предоставляет свои данные добровольно, только после этого, в дальнейшем, с ним связывается наш сотрудник. Данные хранятся в архиве до тех пор, пока существует наша компания.
Условия обработки и её передачи третьим лицам
Ваши Имя и Номер телефона никогда и ни при каких условиях не будут переданы третьим лицам, исключая случаи, которые связаны с исполнением законодательства Российской Федерации.
Протоколирование
При каждом посещении сайта наши серверы автоматически записывают информацию, которую Ваш браузер передает при посещении веб-страниц. Как правило, эта информация включает запрашиваемую веб-страницу, IP-адрес компьютера, тип браузера, языковые настройки браузера, дату и время запроса, а также один или несколько файлов cookie, которые позволяют точно идентифицировать Ваш браузер.
Куки (cookie)
На сайте используются куки (Cookies), происходит сбор данных о посетителях с помощью сервисов Яндекс Метрика и Google Analitycs. Эти данные служат для сбора информации о действиях посетителей на сайте, для улучшения качества его содержания, возможностей и удобства использования. В любое время Вы можете изменить параметры в настройках Вашего браузера таким образом, чтобы браузер перестал передавать (сохранять) все файлы cookie, а также оповещал об их отправке. При этом следует учесть, что в этом случае некоторые сервисы и функции могут перестать работать.
Изменение политики конфиденциальности
На этой странице Вы сможете узнать о любых изменениях данной политики конфиденциальности. В особых случаях Вам будет выслана информация на Ваш телефон.
Затраты на доступ
Вы должны обеспечить за свой счет оборудование и подключение к Интернет, необходимые Вам для получения доступа к Сайту и его использования. Вы несете единоличную ответственность за любые затраты на доступ к Сайту через беспроводную связь или иные.
Алтай (Алтайский край)
Астрахань
Забайкальский край
Архангельск
Екатеринбург (Свердл. обл.)
Волгоград
Иркутск
Белгород
Кемерово
Ижевск (Удмуртия)
Красноярск
Владимир
Курган
Кабардино-Балкария
Приморский край
Воронеж
Новосибирск
Киров
Татарстан
Иваново
Омск
Краснодар
Хабаровск
Калининград
Пермь
МарииЭл
Якутск (Саха-Якутия)
Калуга
Томск
ННовгород
Уфа (Башкирия)
Карелия
Тюмень
Оренбург
Курск
Пенза
Липецк
ХМАО
Ростов
Москва (и область)
Челябинск
Самара
Мурманск
Ямало-Ненецкий АО
Саратов
Новгородская обл. (не путать с Н.Новгородом!)
Ставрополь
Орел
Ульяновск
Рязань
Чебоксары
Санкт-Петербург (и область)
Смоленск
Тамбов
Тверь
Тула
Ярославль
Для улучшения работы сайта и его взаимодействия с пользователями мы используем файлы cookie. Продолжая работу с сайтом, Вы разрешаете использование cookie-файлов. Вы всегда можете отключить файлы cookie в настройках Вашего браузера.
Веса фланцев в соответствии со стандартами ГОСТ
Веса фланцев ASME B16.47 WN * | |||||||||||||
Dn | CL 150 | CL 300 | CL 400 | CL 600 | CL 900 | CL 75 | CL 150 | CL 300 | CL 400 | CL 600 | CL 900 | ||
Serie A | Serie B | ||||||||||||
26″ | 650 | 136 | 304 | 340 | 444 | 1140 | 40,5 | 63 | 185 | 259 | 538 | ||
28″ | 700 | 143 | 367 | 400 | 480 | 1400 | 44 | 73 | 202 | 303 | 675 | ||
30″ | 750 | 163 | 422 | 454 | 560 | 1690 | 48 | 79 | 246 | 376 | 798 | ||
32″ | 800 | 197 | 465 | 522 | 680 | 2025 | 54 | 91 | 302 | 435 | 898 | ||
34″ | 850 | 211 | 545 | 590 | 750 | 2410 | 59 | 109 | 324 | 548 | 1063 | ||
36″ | 900 | 236 | 590 | 670 | 795 | 2785 | 78 | 124 | 363 | 590 | 1078 | ||
38″ | 950 | 270 | — | — | — | — | 85 | 146 | 407 | — | — | — | |
40″ | 1000 | 310 | — | — | — | — | 91 | 159 | 440 | — | — | — | |
42″ | 1050 | 340 | — | — | — | — | 99 | 175 | 489 | — | — | — | |
44″ | 1100 | 395 | — | — | — | — | 123 | 187 | 541 | — | — | — | |
46″ | 1150 | 470 | — | — | — | — | 133 | 220 | 637 | — | — | — | |
48″ | 1200 | 563 | — | — | — | — | 143 | 239 | 656 | — | — | — | |
50″ | 1250 | — | — | — | — | — | 152 | 258 | 724 | — | — | — | |
52″ | 1300 | — | — | — | — | — | 167 | 274 | 772 | — | — | — | |
54″ | 1350 | — | — | — | — | — | 181 | 299 | 803 | — | — | — | |
56″ | 1400 | — | — | — | — | — | 215 | 318 | 1075 | — | — | — | |
58″ | 1450 | — | — | — | — | — | 228 | 377 | 1132 | — | — | — | |
60″ | 1500 | — | — | — | — | — | 249 | 401 | 1168 | — | — | — | |
* Вес является приблизительным |
Веса фланцев ASME B16. 5 WN * | ||||||||
Dn | CL 150 | CL 300 | CL 400 | CL 600 | CL 900 | CL 1500 | CL 2500 | |
1/2″ | 15 | 0,6 | 1,5 | 1,5 | 1,5 | 2 | 2 | 3,6 |
3/4″ | 20 | 0,8 | 1,8 | 2 | 2 | 3 | 3 | 4 |
1″ | 25 | 1,1 | 2 | 2,5 | 2,5 | 4 | 4 | 6 |
1 1/4″ | 32 | 1,4 | 2,5 | 3,2 | 3,2 | 4,6 | 4,6 | 9 |
1 1/2″ | 40 | 1,8 | 3,5 | 4,5 | 4,5 | 6,5 | 6,5 | 13 |
2″ | 50 | 2,7 | 4 | 5,5 | 5,5 | 11,5 | 11,5 | 19 |
2 1/2″ | 65 | 4 | 5 | 8 | 8 | 15,8 | 15,8 | 24 |
3″ | 80 | 4,5 | 7 | 10,5 | 10,5 | 14,5 | 22 | 43 |
3 1/2″ | — | 6,2 | 9,2 | 15,6 | 15,6 | — | — | — |
4″ | 100 | 7 | 11 | 16 | 19 | 23 | 30 | 66 |
5″ | 125 | 8,6 | 14 | 19 | 31 | 37 | 58 | 111 |
6″ | 150 | 10,8 | 19 | 31 | 37 | 50 | 70 | 172 |
8″ | 200 | 18 | 30 | 26 | 53 | 85 | 119 | 261 |
10″ | 250 | 24 | 41,3 | 40 | 86 | 118 | 204 | 485 |
12″ | 300 | 37 | 62 | 80 | 102 | 163 | 303 | 730 |
14″ | 350 | 47 | 84 | 105 | 150 | 186 | 426 | — |
16″ | 400 | 58 | 111 | 131 | 190 | 224 | 567 | — |
18″ | 450 | 64 | 138 | 159 | 240 | 300 | 737 | — |
20″ | 500 | 77 | 171 | 190 | 295 | 373 | 930 | — |
24″ | 600 | 118 | 247 | 275 | 365 | 680 | 1510 | — |
* Вес является приблизительным |
Веса фланцевых заглушек АТК 24. 200.02-90 | ||||||||||||||||||||
Ру | 0,6 | 1,0 | 1,6 | 2,5 | 4,0 | 6,3 | 10,0 | 16,0 | ||||||||||||
Ду/исп | 1 | 3 | 1 | 2 | 3 | 1 | 2 | 3 | 1 | 2 | 3 | 1 | 2 | 3 | 4 | 2 | 3 | 4 | 4 | 4 |
10 | 0,3 | 0,3 | Ру 4,0 | Ру 4,0 | Ру 4,0 | Ру 4,0 | Ру 4,0 | Ру 4,0 | Ру 4,0 | Ру 4,0 | Ру 4,0 | 0,5 | 0,4 | 0,4 | — | 0,7 | 0,7 | — | — | — |
15 | 0,4 | 0,4 | Ру 4,0 | Ру 4,0 | Ру 4,0 | Ру 4,0 | Ру 4,0 | Ру 4,0 | Ру 4,0 | Ру 4,0 | Ру 4,0 | 0,6 | 0,5 | 0,5 | — | 0,8 | 0,8 | Ру16,0 | Ру16,0 | 1,4 |
20 | 0,5 | 0,4 | Ру 4,0 | Ру 4,0 | Ру 4,0 | Ру 4,0 | Ру 4,0 | Ру 4,0 | Ру 4,0 | Ру 4,0 | Ру 4,0 | 0,8 | 0,7 | 0,7 | — | 1,3 | 1,3 | Ру16,0 | Ру16,0 | 2,2 |
25 | 0,6 | 0,5 | Ру 4,0 | Ру 4,0 | Ру 4,0 | Ру 4,0 | Ру 4,0 | Ру 4,0 | Ру 4,0 | Ру 4,0 | Ру 4,0 | 1 | 0,8 | 0,8 | — | 1,8 | 1,8 | Ру16,0 | Ру16,0 | 2,8 |
32 | 1 | 0,7 | Ру 4,0 | Ру 4,0 | Ру 4,0 | Ру 4,0 | Ру 4,0 | Ру 4,0 | Ру 4,0 | Ру 4,0 | Ру 4,0 | 1,6 | 1,4 | 1,4 | — | 2,2 | 2 | Ру16,0 | Ру16,0 | 3,4 |
40 | 1,1 | 0,9 | Ру 4,0 | Ру 4,0 | Ру 4,0 | Ру 4,0 | Ру 4,0 | Ру 4,0 | Ру 4,0 | Ру 4,0 | Ру 4,0 | 1,8 | 1,8 | 1,6 | — | 3 | 2,9 | Ру16,0 | Ру16,0 | 4 |
50 | 1,3 | 1,1 | Ру 4,0 | Ру 4,0 | Ру 4,0 | Ру 4,0 | Ру 4,0 | Ру 4,0 | Ру 4,0 | Ру 4,0 | Ру 4,0 | 2,2 | 2,2 | 1,9 | 2,6 | 3,4 | 3,3 | 3,8 | 5,5 | 6,9 |
65 | 1,7 | 1,4 | Ру 1,6 | Ру 1,6 | Ру 1,6 | 2,5 | 2,3 | 2,2 | Ру 4,0 | Ру 4,0 | Ру 4,0 | 3,1 | 3 | 2,8 | — | 5,3 | 5,1 | 4,9 | 8,5 | 9,6 |
80 | 2,3 | 1,9 | Ру 1,6 | Ру 1,6 | Ру 1,6 | 3 | 2,7 | 2,6 | Ру 4,0 | Ру 4,0 | Ру 4,0 | 3,7 | 3,5 | 3,3 | 4,3 | 5,9 | 5,8 | 6,4 | 9,4 | 10,6 |
100 | 2,8 | 2,9 | Ру 1,6 | Ру 1,6 | Ру 1,6 | 3,6 | 3,4 | 3,2 | Ру 4,0 | Ру 4,0 | Ру 4,0 | 5,8 | 5,5 | 5,3 | 5,9 | 8,4 | 8,2 | 9,3 | 12,5 | 14,1 |
125 | 4,4 | 3,9 | Ру 1,6 | Ру 1,6 | Ру 1,6 | 4,8 | 4,5 | 4,5 | Ру 4,0 | Ру 4,0 | Ру 4,0 | 8,8 | 8,5 | 8,2 | — | 13,8 | 13,5 | 14 | 19,6 | 22,3 |
150 | 5,5 | 4,9 | Ру 1,6 | Ру 1,6 | Ру 1,6 | 7,1 | 6,8 | 6,4 | Ру 4,0 | Ру 4,0 | Ру 4,0 | 12,1 | 11,7 | 11,3 | 12,5 | 21,1 | 20,7 | 21,5 | 28,1 | 34,7 |
200 | 8,3 | 7,5 | 9,2 | 8,8 | 8,3 | 10,4 | 10 | 10,8 | 16,2 | 15,7 | 15,1 | 22,1 | 21,4 | 20,8 | 22,5 | 33,8 | 33,3 | 34,2 | 47,8 | 58 |
250 | 11,6 | 10,6 | 14,4 | 14 | 13,3 | 19 | 18,6 | 17,8 | 29,1 | 28,3 | 27,5 | 38,4 | 37,4 | 36,6 | 38,8 | 51,9 | 51,2 | 51,6 | 73,7 | 95,3 |
300 | 17,4 | 16,4 | 20,1 | 19,4 | 18,4 | 26,4 | 25,8 | 24,6 | 36,8 | 35,6 | 34,5 | 55,2 | 53,6 | 52,4 | 56,6 | 72,1 | 70,9 | 65,3 | 106,4 | 143,2 |
350 | 22,1 | 20,9 | 29,3 | 28,4 | 27,2 | 37,3 | 36,5 | 35,1 | 58,3 | 56,9 | 55,5 | 79,7 | 77,8 | 76,4 | — | 103,2 | 101,8 | 94,3 | 156,1 | 2 |
400 | 30,6 | 28,4 | 41 | 39,6 | 38,1 | 54,3 | 53,4 | 51,6 | 81,4 | 79,7 | 77,9 | 117,3 | 114,5 | 112,8 | — | 143,2 | 141,5 | 132,4 | 204,6 | 316,9 |
450 | 41,8 | 39,2 | 48,9 | 47,7 | 46 | 66,2 | 65,1 | 63,1 | 95,5 | 93,6 | 91,7 | 125,9 | 123,9 | 123,5 | — | — | — | 172,3 | — | — |
500 | 49,7 | 46,8 | 64 | 64,1 | 62,2 | 99,2 | 97,9 | 95,6 | 131,6 | 129,3 | 127 | 170,6 | 164,4 | 162 | 172,8 | 234,2 | 231,9 | — | — | — |
600 | 74 | 71,5 | 99,6 | 96 | 93,2 | 152,2 | 148,3 | 144,8 | 195,4 | 189,9 | 190,7 | — | — | — | — | 364,9 | 361,3 | — | — | — |
800 | 159,3 | 154,9 | 230,4 | 223,7 | 219,4 | 294,2 | 288,4 | 283,1 | 389,9 | 381,4 | 382,6 | — | — | — | — | — | — | — | — | — |
1000 | 285,5 | — | 385,5 | — | — | 539,3 | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
1200 | 454,2 | — | 675,7 | — | — | 885,9 | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
Веса фланцев ГОСТ 12821-80 | ||||||||||
Ду/Ру | 2,5 | 6 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 200 |
10 | 0,29 | 0,34 | 0,5 | 0,59 | 0,68 | 0,68 | 1,03 | 1,02 | — | — |
15 | 0,34 | 0,4 | 0,58 | 0,68 | 0,79 | 0,79 | 1,15 | 1,26 | 1,27 | 1,92 |
20 | 0,46 | 0,53 | 0,87 | 0,87 | 0,97 | 0,97 | 1,8 | 1,98 | 1,98 | 2,54 |
25 | 0,55 | 0,76 | 1,05 | 1,05 | 1,18 | 1,18 | 2,3 | 2,48 | 2,48 | 3,53 |
32 | 0,78 | 1,1 | 1,54 | 1,54 | 1,83 | 1,83 | 2,94 | 3,05 | 3,07 | 4,42 |
40 | 1,09 | 1,36 | 1,83 | 1,85 | 2,19 | 2,19 | 3,75 | 4,06 | 4,01 | 5,32 |
50 | 1,26 | 1,53 | 2,26 | 2,28 | 2,78 | 2,81 | 4,63 | 6,03 | 6,43 | 11,11 |
65 | 1,62 | 1,97 | 3,17 | 3,19 | 3,71 | 3,71 | 6,29 | 8,52 | 9,38 | 19,01 |
80 | 2,43 | 2,76 | 3,67 | 4,21 | 4,44 | 4,8 | 7,22 | 9,91 | 10,4 | 27,3 |
100 | 2,98 | 3,35 | 4,7 | 4,9 | 6,51 | 7,4 | 10,71 | 14,65 | 15,4 | 53,22 |
125 | 3,72 | 4,66 | 6,71 | 6,75 | 9,41 | 10 | 17,13 | 23,32 | 24,87 | 73,15 |
150 | 4,3 | 5,37 | 8,17 | 8,3 | 12,52 | 13,03 | 24,6 | 32,87 | 35,04 | — |
200 | 6,92 | 8,37 | 11,35 | 11,79 | 17,44 | 24,44 | 36,6 | 54,24 | 60,1 | — |
250 | 9,88 | 10,99 | 14,64 | 17,36 | 24,4 | 37,59 | 50,89 | 85,24 | 94,4 | — |
300 | 13,38 | 14,82 | 18,66 | 22,76 | 33,29 | 57,1 | 68,15 | 127,78 | 141 | — |
350 | 15,97 | 17,69 | 24 | 32,04 | 46,57 | 70,34 | 98,68 | 170,94 | — | — |
400 | 18,56 | 20,55 | 30 | 43 | 64,81 | 106,76 | 135,8 | 216,44 | — | — |
450 | 23,63 | 23,63 | 33,33 | 54 | 72,26 | 107 | — | — | — | — |
500 | 26,76 | 26,63 | 39,2 | 70,97 | 88,91 | 132,33 | 192,74 | — | — | — |
600 | 35,79 | 35,79 | 48,8 | 99,3 | 123,7 | 180,95 | 269,27 | — | — | — |
700 | 44,3 | 44,31 | 65,26 | 105,9 | 166,81 | 228,25 | 300,86 | — | — | — |
800 | 46,15 | 56,17 | 87,24 | 130,57 | 213,9 | 343,69 | 463,87 | — | — | — |
900 | 66,35 | 66,79 | 103,02 | 157,83 | 252,91 | 436,54 | 954,41 | — | — | — |
1000 | 73,44 | 73,51 | 119,19 | 203,39 | 312,12 | 540,75 | 980,6 | — | — | — |
1200 | 92,92 | 111,43 | 179,91 | 284,94 | 387,5 | 690,59 | 1263,72 | — | — | — |
Веса фланцев ГОСТ 12820-80 | |||||
Ду/Ру | 2,5 | 6 | 10 | 16 | 25 |
10 | 0,25 | 0,31 | 0,46 | 0,54 | 0,63 |
15 | 0,29 | 0,33 | 0,51 | 0,61 | 0,7 |
20 | 0,45 | 0,53 | 0,74 | 0,86 | 0,98 |
25 | 0,55 | 0,64 | 0,89 | 1,17 | 1,17 |
32 | 0,79 | 1,01 | 1,4 | 1,58 | 1,77 |
40 | 0,95 | 1,21 | 1,71 | 1,96 | 2,18 |
50 | 1,04 | 1,33 | 2,06 | 2,58 | 2,71 |
65 | 1,39 | 1,63 | 2,8 | 3,42 | 3,22 |
80 | 1,84 | 2,44 | 3,19 | 3,71 | 4,06 |
100 | 2,14 | 2,85 | 3,96 | 4,73 | 5,92 |
125 | 2,6 | 3,88 | 5,4 | 6,38 | 8,26 |
150 | 3,61 | 4,63 | 6,92 | 8,16 | 10,51 |
200 | 4,73 | 5,89 | 8,05 | 10,1 | 13,34 |
250 | 6,95 | 7,67 | 10,65 | 14,49 | 18,9 |
300 | 9,33 | 10,28 | 12,9 | 17,78 | 23,95 |
350 | 10,45 | 12,58 | 15,85 | 22,88 | 34,35 |
400 | 11,64 | 15,2 | 21,56 | 31 | 44,62 |
450 | 14,56 | 17,25 | 22,76 | 39,64 | 51,8 |
500 | 16,01 | 19,72 | 28,02 | 57,01 | 67,3 |
600 | 21,35 | 26,24 | 39,4 | 80,03 | 90,87 |
700 | 29,15 | 36,68 | 59,46 | 84,21 | 126,82 |
800 | 36,63 | 46,14 | 79,16 | 104,41 | 181,43 |
900 | 44,2 | 55,1 | 94,13 | 128,6 | — |
1000 | 52,58 | 64,36 | 118,43 | 179,37 | — |
1200 | 62,36 | 99,03 | 197,44 | 297,78 | — |
Веса фланцев ГОСТ 28759. 3-90 (исполнение 1) | |||||
Ду/Ру | 1 | 1,6 | 2,5 | 4 | 6,3 |
400 | 25,4 | 26,4 | 30,3 | 56,4 | 79,2 |
450 | 29,3 | 30,3 | 38,9 | 66,3 | 92,9 |
500 | 32,4 | 33,6 | 43,9 | 86,6 | 108,7 |
600 | 38,4 | 40,4 | 57,9 | 109,3 | 169,2 |
700 | 44,8 | 59,1 | 74,3 | 143,2 | 244,6 |
800 | 59,9 | 71,5 | 97,9 | 177,3 | 300,5 |
900 | 77,5 | 91,4 | 118,2 | 219,3 | 423,6 |
1000 | 95,7 | 109,2 | 147,2 | 309,7 | 538,1 |
1100 | 107,7 | 133,4 | 191,8 | 379,7 | 639,5 |
1200 | 123,3 | 152,2 | 242,4 | 466 | 740,8 |
1300 | 149,3 | 178,5 | 274,7 | 523,3 | 953,5 |
1400 | 159,6 | 188,7 | 326,7 | 605,4 | 1170,6 |
1500 | 176,2 | 242,1 | 366,5 | 817,9 | 1327,3 |
1600 | 219,1 | 259,3 | 417,2 | 931,2 | 1550 |
1800 | 272,1 | 319,2 | 535,1 | — | — |
2000 | 343,4 | 413,3 | 732,9 | — | — |
2200 | 407,3 | 488,1 | — | — | — |
2400 | 502,2 | 733,2 | — | — | — |
2600 | 610,9 | 850,3 | — | — | — |
2800 | 681,6 | 997,9 | — | — | — |
3000 | 878,8 | 1170,5 | — | — | — |
3200 | 1004,9 | 1360,8 | — | — | — |
3400 | 656,3 | 1164,5 | — | — | — |
3600 | 694,9 | 1317,6 | — | — | — |
3800 | 878,9 | 1442,7 | — | — | — |
4000 | 937,1 | 1523,3 | — | — | — |
3400 | 649,4 | — | — | — | — |
3600 | 763 | — | — | — | — |
3800 | 884,9 | — | — | — | — |
4000 | 1011,7 | — | — | — | — |

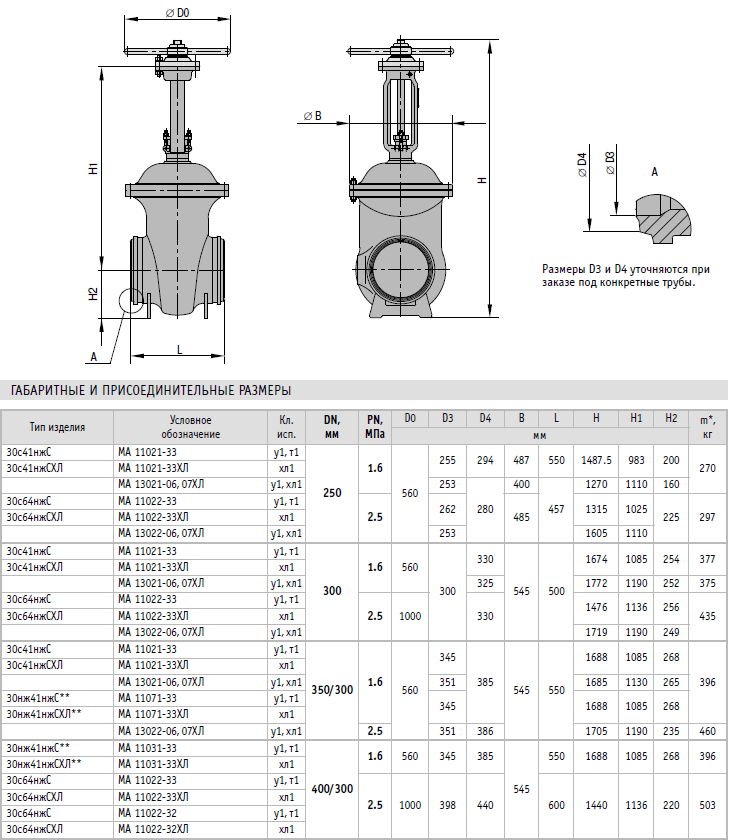

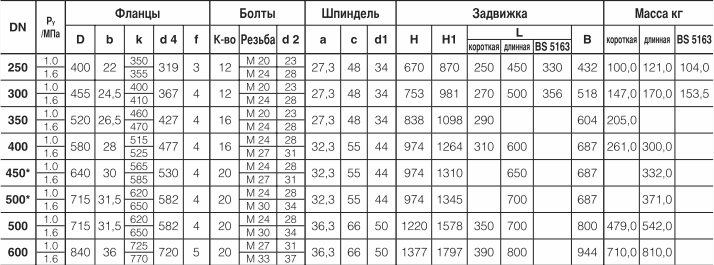

Трубопроводная арматура Химметалл
Бочата.Стальные бочата с цинковым покрытием и без покрытия с цилиндрической резьбой являются соединительной частью для трубопроводов и изготовляются согласно ГОСТ 8965-75 из труб по ГОСТ 3262-75 и ГОСТ 10704-91 .
Сортамент бочат должен соответствовать ГОСТ 8969-75 .
Стальные бочата изготовляют из стали марок по ГОСТ 380 и ГОСТ 1050 .
Бочата служат для соединения водогазопроводных труб с применением уплотнителя, в системах отопления, водопровода, газопровода и других системах, работающих в условиях неагрессивных сред (вода, насыщенный водяной пар, горючий газ и др.) при температуре проводимой среды не выше 1750С и давлении Р=1,6МПа
- Кресты переходные.
Кресты переходные из ковкого чугуна с цилиндрической резьбой являются соединительной частью для трубопроводов и изготовляются согласно ГОСТ 8944-75 .
Сортамент крестов должен соответствовать ГОСТ 8952-75 .
Кресты переходные изготовляют из чугунных отливок по ГОСТ 1215-79 .
- Муфты компенсирующие.
Муфты компенсирующие из ковкого чугуна с цилиндрической резьбой являются соединительной частью для трубопроводов и изготовляются согласно ГОСТ 8944-75 .
Сортамент муфт должен соответствовать ГОСТ 8956-75 .
Муфты компенсирующие изготовляют из чугунных отливок по ГОСТ 1215-79 .
- Отводы крутоизогнутые.
Отводы крутоизогнутые изготовляются из труб ГОСТ 8731 , 8733 , ГОСТ 550-75 , ТУ-14-3-1652-89;, 14-3-1745, 14-3-190, 14-3-420, 14-3-1128; согласно ГОСТ 17380-01.
Сортамент отводов должен соответствовать ГОСТ 17375-03 .
Отводы классифицируют по типам, исполнению, условиям приемки и маркам стали.
Отводы ГОСТ 17375-03 относятся к типу 3Д, имеют 2 исполнения. Их применяют для трубопроводов различного назначения, включая подконтрольные органам надзора, при Ру до 16,0 МПа и температуре от -70 °С до +450 °С.
Изготовляются отводы из труб методом штамповки или протяжки по рогообразному сердечнику.
- Сгоны.
Стальные сгоны с цинковым покрытием и без покрытия с цилиндрической резьбой являются соединительной частью для трубопроводов и изготовляются согласно ГОСТ 8965-75 из труб по ГОСТ 3262-75 и ГОСТ 10704-91 .
Сортамент сгонов должен соответствовать ГОСТ 8969-75 .
Стальные сгоны изготовляют из стали марок по ГОСТ 380 и ГОСТ 1050 .
Сгоны служат для соединения водогазопроводных труб с применением уплотнителя, в системах отопления, водопровода, газопровода и других системах, работающих в условиях неагрессивных сред (вода, насыщенный водяной пар, горючий газ и др. ) при температуре проводимой среды не выше 1750С и давлении Р=1,6МПа.
- Тройники прямые и переходные.
- прямых — ГОСТ 8948-75 ;
- переходных — ГОСТ 8949-75 .
Тройники изготовляют из чугунных отливок по ГОСТ 1215-79 .
Тройники прямые и переходные из ковкого чугуна с цилиндрической резьбой являются соединительной частью для трубопроводов и изготовляются согласно ГОСТ 8944-75 .
Сортамент тройников должен соответствовать :
- Угольники проходные и переходные.
- проходных — ГОСТ 8946-75 ;
- переходных — ГОСТ 8947-75 .
Угольники изготовляют из чугунных отливок по ГОСТ 1215-79 .
Угольники проходные и переходные из ковкого чугуна с цилиндрической резьбой являются соединительной частью для трубопроводов и изготовляются согласно ГОСТ 8944-75 .
Сортамент угольников должен соответствовать:
- Фланцы стальные.
- фланцы стальные плоские приварные;
- фланцы стальные приварные встык;
- Фланцы стальные плоские приварные изготовляют согласно ГОСТ 12816-80 .
Сортамент фланцев должен соответствовать ГОСТ 12820-80 .
Фланцы изготовляются с уплотнительными поверхностями и присоединительными размерами по ГОСТ 12815-80 .
Плоские приварные фланцы используют для арматуры, соединительных частей, машин, приборов, аппаратов, резервуаров и трубопроводов на условное давление Ру от 0,1 до 2,5 МПа и температуру рабочей среды от -700С до 4500С
Плоские фланцы изготовляют из полосового проката ковкой, штамповкой, гибкой или другими методами с последующей сваркой стыка.
- Фланцы стальные приварные встык изготовляют согласно ГОСТ 12816-80.
Сортамент фланцев должен соответствовать ГОСТ 12821-80 .
Фланцы изготовляются с уплотнительными поверхностями и присоединительными размерами по ГОСТ 12815-80 .
Приварные встык фланцы используют для арматуры, соединительных частей, машин, приборов, аппаратов, резервуаров и трубопроводов на условное давление Ру от 0,1 до 20 МПа и температуру рабочей среды от -2530С до 6000С.
Приварные встык фланцы изготовляют из полосового проката ковкой, штамповкой, гибкой или другими методами с последующей сваркой стыка.
- Футорки.
Футорки из ковкого чугуна с цилиндрической резьбой являются соединительной частью для трубопроводов и изготовляются согласно ГОСТ 8944-75 .
Сортамент футорок должен соответствовать ГОСТ 8960-75 .
Футорки изготовляют из чугунных отливок по ГОСТ 1215-79 .

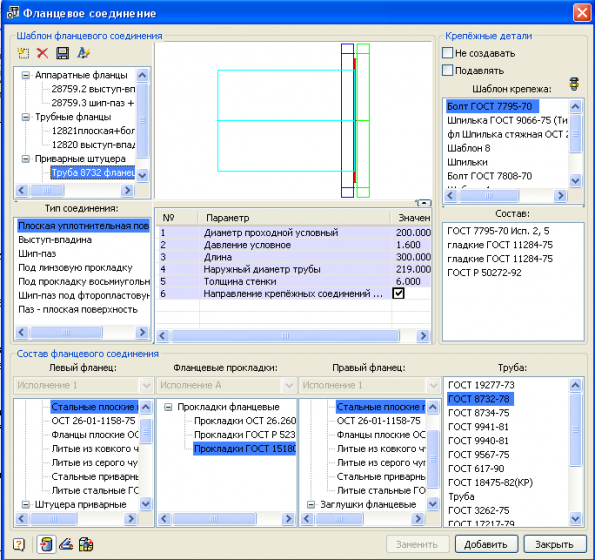

Калькулятор фланцев (труба, трубопровод) | включая базу данных
Рис. 1. Типовые конструкции фланцев
Фланец – это средство соединения двух трубопроводов, таких как патрубки, трубопроводы, трубопроводы, трубки и т. д., которые содержат текущую и/или находящуюся под давлением жидкость (жидкости). Обычно фланцевое соединение должно быть прочнее трубы или штуцера, к которому оно прикреплено, т. е. оно не является источником слабости, поскольку в противном случае оно будет протекать до того, как конструктивно выйдет из строя. Стандартные фланцы спроектированы так, чтобы оставаться герметичными даже при превышении предела текучести.
Типы фланцев
Основные конструкции фланцев показаны на рис. 1.
Хотя эти фланцы теоретически взаимозаменяемы, каждый тип обычно связан с предпочтительным применением.
Например:
Приварная горловина Фланцы (интегральные) в основном используются в трубопроводах и для самых требовательных применений с точки зрения механических и гидростатических нагрузок.
Фланцы с раструбом (свободные) обычно используются в многофазных трубопроводных системах малого диаметра (≤3″) высокого давления и высокого расхода, где внешняя нагрузка на фланец минимальна. Конструкция раструба обеспечивает гладкое сквозное отверстие. соединение значительно снижает потенциал эрозии от многофазных флюидов.
Фланцы Slip-On (свободные) предназначены для тех же применений, что и фланцы с раструбом, за исключением того, что они более подвержены эрозии, коррозии, ударным нагрузкам и вибрации. Эти фланцы, как правило, используются в недорогих приложениях с низким спросом.
Притертые фланцы (свободные) предназначены для случаев, когда фланец и труба не должны быть сварены вместе. Патрубок вставляется во фланец и приваривается к трубе встык. Это удобно, когда фланец и труба изготовлены из разных материалов. Эти фланцы, как правило, предназначены для применений с низким давлением и там, где внешние нагрузки незначительны.
Поворотное кольцо Фланцы используются для незакрепленных или составных фланцев, болтовое кольцо которых должно вращаться, чтобы обеспечить совмещение шпилек и болтов во время сборки.
Выступы используются по ряду причин:
1) Упрощенное позиционирование и видимость прокладки
2) Прокладки высокого давления (RTJ)
3) Легче установить средство обнаружения утечек (рис. 2)
Стандартная толщина выступа составляет 0,06 дюйма (1,5 мм) для всех номиналов фланцев до 300 фунтов включительно и 0,25 дюйма (6,35 мм) для всех остальных номиналы фланцев.
Приподнятая поверхность не включена в расчеты прочности Фланцы ‘. т.е. длина фланца (L) не включает толщину выступа.

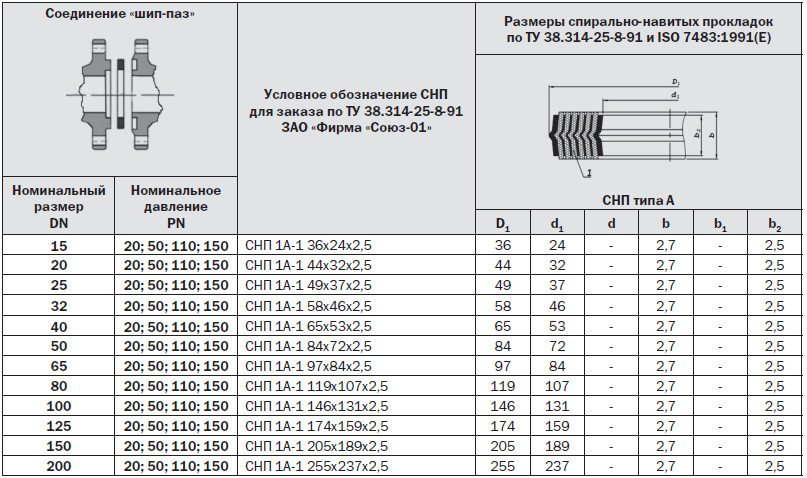

Прокладки
Существует множество различных конструкций прокладок для фланцев, но наиболее популярными являются две из них: RTJ и спирально-навитые. Прокладки RTJ обычно состоят из мягкого железа или нержавеющей стали, а спирально-навитые прокладки обычно состоят из сетки из нержавеющей стали с подходящим наполнителем.
Рис. 2. Типичное обнаружение утечек для RTJ
Прокладки RTJ предназначены для систем высокого давления и бывают различных конструкций и материалов, но все они работают одинаково, поскольку они уплотняют углы кольцевой секции, в отличие от плоских прокладок, которые уплотняют их поверхности. Когда фланцы устанавливаются в местах, где проверка затруднена (например, под водой), целесообразно установить внешнее устройство обнаружения утечек (рис. 2). Плунжер, изготовленный из меди, гарантирует, что на нем не будет морской растительности.
Плоские прокладки обычно используются для трубопроводов, в отличие от трубопроводов, в системах, где условия нагрузки менее тяжелые, чем в типичных применениях RTJ. Плоские прокладки могут состоять из чего угодно: от полимерного или растительного волокна до мягкого металла (железо, медь, алюминий и т. д.). Наиболее распространенной плоской прокладкой является спирально-навитая прокладка.
Дополнительную информацию по этим элементам см. на странице технической помощи CalQlata по фланцевым прокладкам.
Конструкция
Размер и материал прокладки определяют требования к нагрузке на болты, основанные либо на требованиях к герметичности, либо на внешних механических нагрузках, таких как изгибающие моменты, кручение и/или осевое растяжение.
Нагрузка на фланцевые болты для посадки прокладки (уплотнение под давлением) и нагрузка, необходимая для внешних сил, не суммируются. Нагрузка на фланцевые болты будет представлять собой наивысшее требование, т. е. либо для посадки прокладки, либо для внешней нагрузки, в зависимости от того, что больше. Важно убедиться, что материал прокладки выбран соответствующим образом.

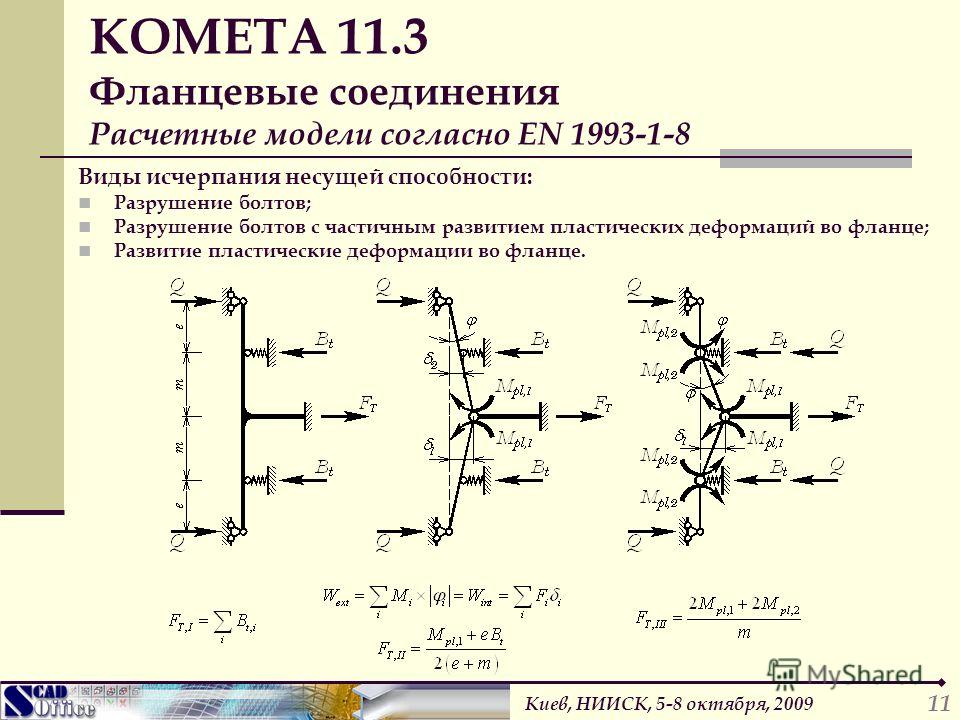

Напряжения во фланце
Фланец нагружается тремя способами:
1) Болтовая нагрузка
2) Внутреннее давление
3) Внешние силы и моменты
Поскольку нагрузка на болты должна быть достаточной для сдерживания внутреннего давления и внешних сил и моментов, нагрузка на болты всегда будет определять размер и прочность полки.
Рис. 3. Нагрузки и напряжения на фланце
Наибольшие напряжения, возникающие во фланце, обычно возникают в месте пересечения наружного диаметра ступицы и задней части фланца в результате изгибающего момента, возникающего между болтами и прокладкой (рис. 3: Mᴳ = Wᴳ x hᴳ).
Поскольку самые высокие напряжения в скрепленном болтами фланце сильно локализованы и рассеиваются на очень коротком расстоянии, допустимо, чтобы расчетное продольное напряжение (Sᴴ) превышало предел текучести. Однако тангенциальные (Sᵀ) и радиальные (Sᴿ) напряжения несут давление и поэтому ограничены пределом текучести.
Стандарты
Стандартные фланцы предназначены для вставки и/или сварки стандартных трубопроводов, наиболее признанным международным стандартом для которых является API 5L, а наиболее признанными международными стандартами для фланцев являются API 605 и ANSI B16-5. Наиболее широко признанным международным кодом проектирования (расчета) для этих фланцев является ASME VIII. Таким образом, калькулятор фланцев CalQlata преимущественно основан на этих стандартах/кодах проектирования.
Код проектирования
ASME VIII является наиболее широко известным и международно признанным кодом проектирования для расчета фланцев трубопровода, а ANSI B 16-5 является наиболее широко известным кодом проектирования для систем трубопроводов. Поскольку ASME и ANSI теперь объединены, ASME/ANSI стал наиболее подходящим кодом проектирования для всех трубопроводов и трубопроводных систем. Хотя API также предоставляет проектные спецификации (детали размеров) для своих фланцев трубопровода, он похож на проект ANSI, но не предоставляет комплексных средств расчета. Почти все коды и стандарты расчета конструкции сегодня, как правило, основаны на коде ASME.
Именно по этой причине CalQlata создала свой калькулятор фланцев на основе:
ASME VIII, раздел 1, приложения 2, P и S
Покрытие фланца
Если фланцы покрыты материалом, отличным от основного корпуса, т. е. Инконель, монель, 316, дуплекс и т. д., материал покрытия не должен включаться в расчеты фланца, поскольку они будут иметь упругие свойства, отличные от упругих свойств основной части фланца, и, следовательно, будут по-разному реагировать на нагрузки, воздействующие на фланец. сам.
Калькулятор фланцев – Техническая помощь
Калькулятор фланцев включает в себя базу данных размеров фланцев и средство расчета для определения их пригодности в соответствии с нормами проектирования ASME VIII.
Входные данные соответствуют символам CalQlata, а выходные данные соответствуют коду проектирования ASME VIII. Выходные данные заполняются в соответствии с подразделом 2-3 «Обозначения» норм проектирования, чтобы помочь вам проверить результаты калькулятора фланцев. По этой причине; если входные и выходные данные относятся к одному и тому же свойству или измерению, их символы могут различаться, например. в то время как внутренний диаметр фланца обозначен как «Øᵢ» во входных данных, он обозначен как «B» в выходных данных.
Калькулятор поддерживает две системы единиц измерения: метрическую (мм и Н) и имперскую (дюймы и фунт-сила).
Советы по расчету
Если вам трудно снизить напряжения до приемлемого уровня, вероятно, это связано с тем, что допустимое напряжение болтовых соединений (σᴮ) слишком велико. Нормы проектирования ASME предполагают, что во время сборки вы будете применять допустимое усилие болтового соединения. Если это окажется слишком трудным для вашего фланца, вы можете увеличить его толщину (t), уменьшить допустимое напряжение болта или (немного) уменьшить размер болта. И наоборот, если во время установки прилагаются недостаточные усилия, фланец может со временем ослабнуть из-за релаксации материала и, в конечном итоге, дать течь.
Уменьшение напряжения прилегания (y) и коэффициента прокладки (m) также помогает снизить напряжения на фланце. Например; попробуйте использовать монель или инконель⁽¹⁾ вместо нержавеющих сталей, таких как AISI 304 и 316.
Максимальная нагрузка на болты (W), которая используется для расчета напряжений полки, выбирается из самых высоких из различных вариантов нагрузки: ‘Wᵐ¹ ‘, ‘Wᵐ²’, ‘Wᴼ’, ‘Wᴳ’. Сравнив «W» с другими, вы увидите, какой из них вызывает проблему.
Фланцы внахлест см. Точность ниже.
База данных фланцев
База данных фланцев включает следующее:
Исполнения: внахлест, с раструбом, без застежки и с горловиной под приварку
Технические характеристики: ANSI, API, BS и MSS
.
Размеры отверстия: от ½ до 48 дюймов
Номинальные значения давления: от 150 фунтов до 2500 фунтов
Входные данные
Каждый раз, когда из базы данных выбирается другая конструкция/размер фланца, следующие входные данные обновляются автоматически:
наружный диаметр (Øₒ)
диаметр приклада (Øᵂ)
внутренний диаметр (Øᵢ)#
толщина (т)
длина (Д)
диаметр ступицы (Øᴴ)
диаметр выступающей части (Øᴿ)
количество болтов (n)
диаметр делительной окружности (PCD)
диаметр отверстия под болт (Øᴮᴴ)
# Примечание: внутренний диаметр (Øᵢ) не обновляется для фланцев с приварной горловиной, так как это переменная величина, не включенная в код конструкции.
Все остальные размеры и свойства (перечисленные ниже) останутся неизменными при переключении между размерами фланцев. Поэтому вы должны позаботиться о том, чтобы вручную обновить данные о болтах, прокладках и трубопроводах/форсунках по мере необходимости.
В то время как различные допустимые напряжения материала учитываются при температуре окружающей среды и расчетной температуре (σₐ и σ соответственно), ASME обычно рекомендует, чтобы углеродистые стали начинали терять прочность при температуре выше 650°F (340°C), а легированные стали – выше 100°F (38°C). С).

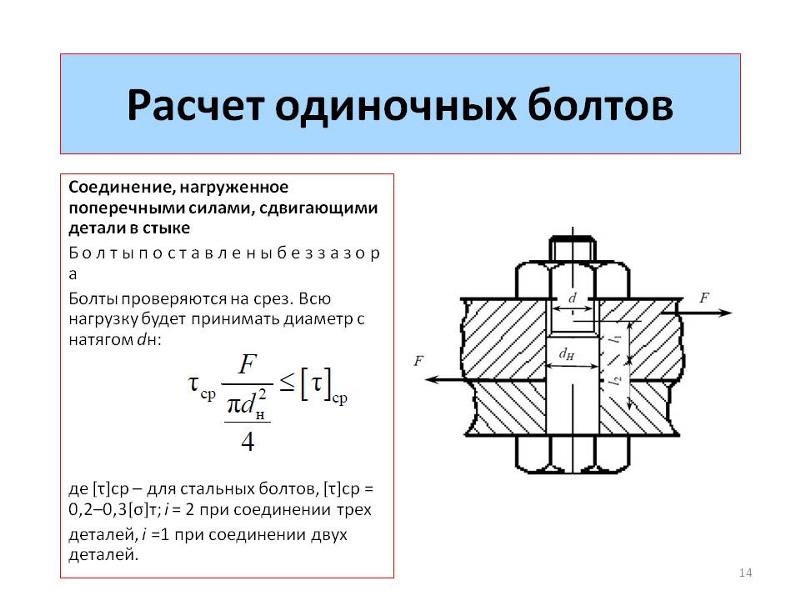

Размеры болтов …
Диаметр основной резьбы (Øₒᴮ)
Внутренний диаметр резьбы (Øᵢᴮ)
Шаг резьбы (Pᴮ)
… можно получить из программ CalQlata ThreadsThreads и Threads+.

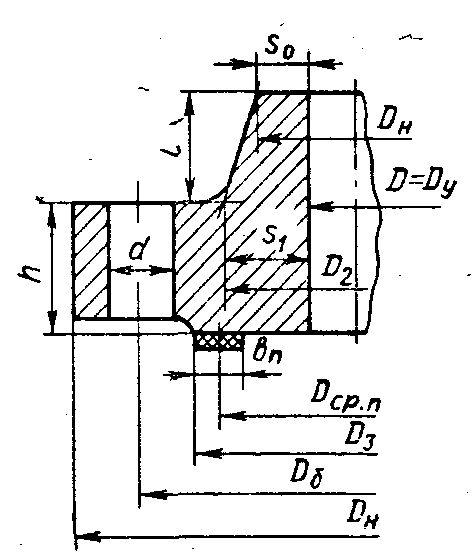

Размеры прокладки:
Диаметр шага прокладки (Øᴳ) — это диаметр через середину
его производственной ширины («N»).
Базовая ширина прокладки (bₒ) — это ширина в непосредственном контакте с фланцем при полном сжатии. Для прокладок RTJ обычно принимается ширина ÷ 8⁽²⁾ (ASME VIII, Раздел 1, Приложение 2, Таблица 2-5.2)
Оба из них должны быть установлены вручную, если вы не можете импортировать их из калькулятора фланцевых прокладок CalQlata.
Следующие входные данные, относящиеся к прокладкам, можно найти в:
ASME VIII, раздел 1, приложение 2, таблица 2-5.1 или фланцевые прокладки CalQlata, страница технической помощи
Коэффициент прокладки (m) варьируется от 1,0 для самых мягких (резиновых) материалов до 6,5 для нержавеющей стали
.
Напряжение посадки (y) варьируется от 0,2ksi для самых мягких (резиновых) материалов до 26ksi для нержавеющей стали
За исключением специальных конструкций и материалов, внутреннее давление (p) не должно превышать значений, указанных в следующей таблице:
До 650°F (340°C) фланцы из углеродистой стали не должны превышать давление для каждого указанного номинала в диапазоне от -28 до 38°C
Фланцы из легированной стали не должны превышать давление для каждого номинала при указанных температурах
Н/мм² (psi) | 150 фунтов | 300 фунтов | 400 фунтов | 600 фунтов | 900 фунтов | 1500 фунтов | 2500 фунтов |
---|---|---|---|---|---|---|---|
от -28 до 38°C (от -18 до 100°F) | 1,96 (284) | 5. 11 (741) | 6,81 (988) | 10.21 (1481) | 15,32 (2222) | 25,53 (3703) | 42,55 (6171) |
50°C (122°F) | 1,92 (278) | 5.01 (727) | 6,68 (969) | 10.02 (1453) | 15.02 (2178) | 25.04 (3632) | 41,73 (6052) |
100°C (212°F) | 1,77 (257) | 4,64 (673) | 6.18 (896) | 9,28 (1346) | 13,91 (2017) | 23.19 (3363) | 38,65 (5606) |
150°C (302°F) | 1,58 (229) | 4,52 (656) | 6.03 (875) | 9,05 (1313) | 13,57 (1968) | 22,61 (3279) | 37,69 (5466) |
200°C (392°F) | 1,4 (203) | 4,38 (635) | 5,84 (847) | 8,76 (1271) | 13,15 (1907) | 21,91 (3178) | 36,52 (5297) |
250°C (482°F) | 1,21 (175) | 4,17 (605) | 5,56 (806) | 8,34 (1210) | 12,52 (1816) | 20,86 (3025) | 34,77 (5043) |
300°C (572°F) | 1,02 (148) | 3,87 (561) | 5,16 (748) | 7,75 (1124) | 11,62 (1685) | 19,37 (2809) | 32,28 (4682) |
350°C (662°F) | 0,84 (122) | 3,7 (537) | 4,93 (715) | 7,39 (1072) | 11. 09 (1608) | 18,48 (2680) | 30,8 (4467) |
375°C (707°F) | 0,74 (107) | 3,65 (529) | 4,86 (705) | 7,29 (1057) | 10,94 (1587) | 18,23 (2644) | 30,39 (4408) |
400°C (752°F) | 0,65 (94) | 3,45 (500) | 4,6 (667) | 6,9 (1001) | 10,35 (1501) | 17,25 (2502) | 28,75 (4170) |
425°C (797°F) | 0,56 (81) | 2,88 (418) | 3,83 (555) | 5,75 (834) | 8,63 (1252) | 14,38 (2086) | 23,96 (3475) |
450°C (842°F) | 0,47 (68) | 2,0 (290) | 2,67 (387) | 4.01 (582) | 6.01 (872) | 10. 02 (1453) | 16,69 (2421) |
475°C (887°F) | 0,37 (54) | 1,35 (196) | 1,81 (263) | 2,71 (393) | 4,06 (589) | 6,77 (982) | 11,29 (1637) |
500°C (932°F) | 0,28 (41) | 0,88 (128) | 1,17 (170) | 1,76 (255) | 2,64 (383) | 4,4 (638) | 7,33 (1063) |
525°C (977°F) | 0,19 (28) | 0,52 (75) | 0,69 (100) | 1,04 (151) | 1,55 (225) | 2,59 (376) | 4,32 (627) |
540°С (1004°F) | 0,13 (19) | 0,33 (48) | 0,43 (62) | 0,65 (94) | 0,98 (142) | 1,63 (236) | 2,72 (395) |
Special Designs
Вы можете перезаписать (изменить) любое входное значение базы данных по вашему желанию, и расчет будет скорректирован с учетом вашего измененного значения. Однако, если вы измените фланец на другой размер или тип, измененное значение будет потеряно.
Расчеты фланцев Slip-On можно использовать для фланцев с раструбом более 3 дюймов, поскольку расчеты идентичны, а база данных фланцев Slip-On включает размеры до 48 дюймов. Вам просто нужно включить внутреннюю кромку и приподнятую поверхность в ваши окончательные чертежи/спецификацию.
Выходные данные
Список выходных данных и символы аналогичны приведенным в ASME VIII, Раздел 1, Приложение 2, 2-3 Обозначения.
Расчеты для притертых, раструбных и накладных фланцев выполнены в соответствии со стандартом ASME VIII.
Расчеты фланцев с приварной шейкой являются «интегральными» в соответствии со стандартом ASME VIII.
Обратите внимание, что значения для «N» и «w» (ASME VIII, раздел 1, приложение 2, таблица 2-5.2) автоматически обнуляются в этом калькуляторе, если информация о прокладках не была импортирована из калькулятора фланцевых прокладок CalQlata
Результат расчета для поворотного кольца, основанного на том же внутреннем диаметре, что и наружный диаметр втулки (Øᴴ), представлен внизу страницы выходных данных. Если это напряжение слишком велико, вы просто увеличиваете толщину полки (t), пока она не станет приемлемой. Если ваш фланец не имеет поворотного кольца, то игнорируйте этот результат.
Эффективная ширина посадки прокладки «b» (ASME VIII, раздел 1, приложение 2, таблица 2-5.2) рассчитывается в калькуляторе фланцев на основе базовой ширины прокладки «bₒ», которую вы вводите или импортируете из калькулятора фланцевых прокладок CalQlata.
Импортированные данные
Калькулятор фланцев импортирует следующие данные из калькулятора фланцевых прокладок CalQlata:
‘Øᴳ’ (диаметр шага прокладки)
‘bₒ’ (базовая ширина прокладки)
‘N’ (ширина прокладки)
‘w’ (ширина выступа фланца)
Применимость
Эти расчеты применимы к проектам, включенным в базу данных калькулятора, и к любым изменениям размеров, которые вы в них вносите.

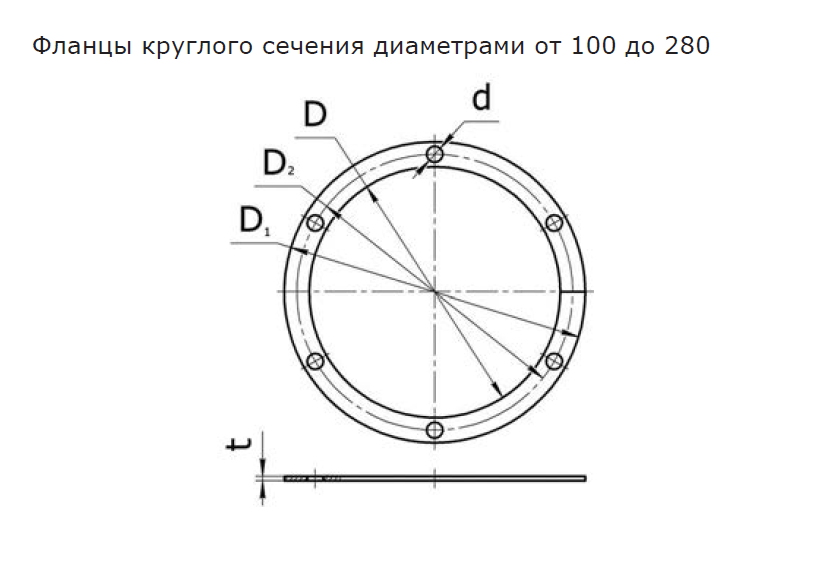

Фланцы применимы только к круглым фланцам типов, показанных на рис. 1. они не обеспечивают такого же уровня поддержки, как конструкции Socket и Slip-On, поскольку фланец не приваривается к трубе. Таким образом, CalQlata рекомендует, чтобы допустимые напряжения болтов и фланцев во фланцах с напуском не превышали 90% предела текучести для соответствующего материала.
Примечания
- Фланцевые прокладки обычно изготавливаются из более мягких сплавов на основе никеля, что позволяет уменьшить переменные «m» и «y» примерно на 15 %
- Хотя ASME рекомендует, чтобы эффективная ширина прокладки (bₒ) равнялась ширине прокладки, деленной на 8 для всех прокладок RTJ, прокладки, изготовленные из мягкого (чистого) железа, могут (и, по мнению CalQlata, должны) делиться на 6. Кроме того, ‘w’, который ASME использует для определения «bₒ» для фланцев RTJ фактически ширину выступа, а не ширину прокладки («N»). Поскольку в кольцевых канавках RTJ нет выступа, калькулятор фланцевых прокладок CalQlata основывает «bₒ» для прокладок RTJ на «N», а не на «w».
Дополнительная литература
Дополнительную информацию по этому вопросу можно найти в справочных публикациях (47, 48 и 49)
Калькулятор размера фланца — назначение фланца
По
Эльмина Юсуфович
Будущая медсестра-стоматолог с большим интересом и способностями к фотографии и письму. Любитель книг и свободы. Высоконадежная и мотивированная успешной работой организация труда.
Последнее обновление: 4 апреля 2022 г.
5 / 5 ( 3 голоса )
Сегодня калькуляторы многое упрощают. Больше никаких часов пыток, чтобы проверить правильность расчета. В настоящее время мы вводим все необходимое для расчета в калькулятор, выдавая нам правильный ответ. Если вы собираетесь использовать молокоотсос, упростите себе задачу и легко определите диаметр вашего идеального фланца с помощью нашего калькулятора .
Кроме того, чтобы найти больше калькуляторов по математике, физике, финансам, здравоохранению и т. д., посетите нашу официальную страницу.
Фланец молокоотсоса НазначениеЕсли вы мама и хотите отдохнуть или вернуться к работе, вам нужен фланец молокоотсоса . Самое главное, что вы можете положиться на «щит » и не думать о том, принесет ли вам этот насос больше вреда, чем пользы. Фланец молокоотсоса представляет собой воронкообразный пластик, который надевается на сосок во время сцеживания. Молочные насосы идеально подходят для мам, которым часто требуется помощь в 9-летнем возрасте.0013 грудное вскармливание . Однако очень важно знать информацию о правильном использовании насосов, поскольку неправильное использование может создать проблемы. Этой проблемы можно легко избежать, если прочитать инструкцию. Использование фланца правильного размера позволяет избежать ряда осложнений, таких как дискомфорт, боль, царапины и многие другие при сцеживании молока.
Как измерить размер соска?Перед использованием молокоотсоса необходимо измерить соски, чтобы они идеально подошли. Важно измерить их ширина в той части, где сосок переходит в ареолу, а не его длина.
Это лучше всего измерять с помощью метра или обычной линейки .
Поиск и использование фланца нужного диаметра является ключом к успешному и удобному откачиванию . Если у вас есть вопросы о размере фланца, продолжайте читать . Если вы потратите несколько минут на определение размера фланца, это очень поможет вам достичь и превзойти ваши цели по грудному вскармливанию и сцеживанию, и это будет вашим щит от болезненных ситуаций .
Как пользоваться калькулятором размера фланца?См. следующую таблицу для определения размера:
Таблица для определения размера фланца молокоотсосаДля уточнения:
Если ширина вашего соска меньше 17 мм, берите размер 21 мм. Если ширина колеблется от 17-20 мм, то рекомендуется использовать фланец 24 мм, для ниппелей 26 мм использовать размер 30 мм и так далее.
Это основные рекомендации . Конечно же, не забудьте сравнить свою левую и правую грудь , ведь как и любая часть, которая есть даже на теле человека, ваши соски могут быть разными.
Размер фланца молокоотсоса BrestФланец молокоотсоса — это деталь, соединяющая грудь с молокоотсосом; когда соска подходит к молокоотсосу, молоко по трубке поступает в бутылочку. Если нет реальной меры фланца молокоотсоса, проблема может возникнуть. Например, вы можете не получить максимальное количество грудного молока, что может привести к закупорке молочных каналов. Важной информацией является то, что Плохая адгезия также может привести к повреждению ниппелей , включая следы трения и порезы. По этой причине очень важно знать, как извлечь пользу из правильного экрана и размера ваших сосков.
При примерке молокоотсоса вы можете убедиться, что фланец адаптирован правильно, если:
- Ваш сосок ориентирован на фланец и свободно перемещается в туннеле молокоотсоса.
- Внутри туннеля молокоотсоса ткани ареолы должно быть мало или совсем не быть.
- Вы не должны ощущать области груди, в которых еще есть молоко. Это свидетельствует о неравномерном удалении молока.
- Вы не должны ощущать боль в соске.
- Вы не должны видеть белый кружок на дне соска, и сосок не должен исчезать.
Часто задаваемые вопросы
Как измерить размер фланца ?
Фланцы бывают разных размеров. Однако в большинстве случаев насосы поставляются с размером фланца около 24 мм. В любом случае, вам может понадобиться меньший или больший размер. Иногда требуется до двух фланцев разных размеров для каждой стороны, чтобы выполнить работу правильно. Фланцевая воронка создает вакуум вокруг ареолы, а сосок должен свободно перемещаться внутри трубки.
Как измерить ниппель по размеру фланца?
Измерить соску очень просто. Возьмите сантиметровую ленту или линейку и измерьте ширину соска в миллиметрах. При измерении не учитывайте ареолу вокруг соска. Вместо этого выберите размер фланца на основе измерения.
Фланец какого размера мне нужен?
Измерив ниппель, добавьте к расчету 4 мм, чтобы при диаметре ниппеля 20 мм размер фланца составлял 24 мм. Подробнее об этом можно прочитать в верхней части текста.
Есть решение, если у вас нет ни линейки, ни метра. Возьмите монету; если ваш ниппель размером с четверть, это фланец 28 мм. Соска больше монеты? Тогда размер фланца 21 мм! Если вы считаете, что у вас есть ниппель «нормального» размера, размер фланца соответствует стандартному набору фланцев 24 мм.
EZ Calc — калькулятор ANSI и API для фланцев и болтовых соединений
Определяет крутящий момент, нагрузку на болт и предел текучести в процентах от максимальной нагрузки на болт
Примеры коэффициента К
Выберите K-FACTOR, который наиболее точно соответствует вашим условиям.
K-факторы — это константы, относящиеся к крутящему моменту, приложенному к нагрузке, создаваемой крепежным элементом.
На этот фактор влияет состояние крепежа, используемые смазки и состояние фланца.
K-фактор ПРИМЕРЫ:
К-фактор | Описание |
0,11 | FastLube (тефлоновая основа) |
0,15 | Новые стальные болты и гайки с ксилановым покрытием и шайбами толщиной 1/4 дюйма. Смазать все сопрягаемые поверхности шайб, шпилек и гаек молибденовой пастой, содержащей 70 % твердых частиц. |
0,13 | Новые стальные болты и гайки с шайбами толщиной 1/4 дюйма. Смазать все сопрягаемые поверхности шайб, шпилек и гаек пастой с дисульфитом молибдена, содержащей 70 % твердых веществ. |
0,145 | Молибден-оксид-графит |
0,145 | Медно-графитовый |
0,15 | Никель/графит |
0,16 | Новые стальные болты и гайки с шайбами толщиной 1/4 дюйма. Смазать все сопрягаемые поверхности шайб, шпилек и гаек пастой дисульфита молибдена стандартного качества ASTM D566, ASTM D92, ASTM D217, ASTM D4048, ASTM D259. |
0,16 | Новые стальные болты и гайки с покрытием Xylan 1052 (марганцево-фосфатная пластина) без шайб толщиной 1/4 дюйма. Нет смазки. |
0,17 | Использованные стальные болты и гайки с покрытием Xylan с шайбами толщиной 1/4 дюйма. Смазать все сопрягаемые поверхности шайб, шпилек и гаек молибденовой пастой, содержащей 70 % твердых частиц. |
0,17 | API SA2 |
0,18 | Новые стальные болты и гайки с покрытием Xylan 1070 (марганцево-фосфатная пластина) без шайб толщиной 1/4 дюйма. Нет смазки. |
0,18 | Новые стальные болты и гайки с покрытием Xylan 1014 (пластина из фосфата марганца) без шайб толщиной 1/4 дюйма. Нет смазки. |
0,19 | Новые стальные болты и гайки с покрытием Xylan 1052 (пластина из хлорида цинка) без шайб толщиной 1/4 дюйма. Нет смазки. |
0,2 | Использованные стальные болты и гайки с шайбами толщиной 1/4 дюйма и очищенной резьбой. Смазать все сопрягаемые поверхности шайб, шпилек и гаек молибденовой пастой, содержащей 70 % твердых частиц. |
0,2 | Новые стальные болты и гайки с покрытием Xylan 1070 (пластина из хлорида цинка) без шайб толщиной 1/4 дюйма. Нет смазки. |
0,2 | Новые стальные болты и гайки с тефлоновым (тяжелым) покрытием без шайб толщиной 1/4 дюйма. Нет смазки. |
0,23 | Машинное масло |
0,33 | Новая сухая сталь с закаленными шайбами 1/4″. Без смазки. |
0,45 | Новая сухая сталь без шайб — без смазки. |
«Короткая формула» инженера-механика
«Короткая формула» инженера-механика
Т = К х Д х Г
– – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – –
T = крутящий момент в дюймах/фунтах (Ньютонах/метрах)
K = K-фактор (см. выше)
L = нагрузка на болт в фунтах (Ньютонах)
D = диаметр болта в дюймах (метрах)
Enerteq Spotlight
Решения по аренде инструментов для капитального ремонта и капитального ремонта
EZ Calc — Калькулятор болтовых соединений, онлайн-инструмент Enerteq для оценки требуемых значений крутящего момента. Используется для определения крутящего момента, нагрузки на болт и предела текучести в процентах от максимальной нагрузки на болты.
Расчет допустимого рабочего давления стандартных фланцев ASME B16.5
Расчет допустимого рабочего давления стандартных фланцев ASME B16.5
|
Ohne_Titel_1
|
Результаты
Промежуточные результаты примечания: Если у вас есть дополнительные вопросы, пожалуйста, свяжитесь с нами напрямую или начните обсуждение в нашем Форум кода ASME . Чтобы быть в курсе любых изменений и поправок к нашим веб-сайтам, предстоящим семинарам и последней информации о Кодексе ASME, подпишитесь на нашу рассылку. Эти инструменты расчета предназначены для использования только для информации и руководства, они не заменить детальный проектный расчет и соответствие всем применимым требованиям Кодекса. CIS GmbH прямо отказывается от ответственности за ошибки и упущения в содержании этого сайта. |
Подлинная система лактации On-Demand™ — Подлинная система лактации
Наша программа Genuine Lactation On-Demand™ предназначена для того, чтобы предоставить семьям, кормящим грудью, мгновенный доступ к доступным ресурсам, видеороликам, калькуляторам размеров фланцев, калькуляторам стоимости замены деталей помпы и оценкам на протяжении всего периода грудного вскармливания в надежде на достижение цели грудного вскармливания и предотвращение нежелательных наносить ущерб.
All Access Pass On-Demand™
$75Наш All Access Pass дает вам 1 полный год калькуляторов On-Demand™, видеоуроков и ресурсов по доступной цене. Мы часто добавляем в программу, и вы будете иметь доступ ко всему этому по мере его появления.
Мы верим, что ресурсы доступны по выбору, поэтому, если вы не можете оформить полный доступ сейчас, продолжайте прокручивать, чтобы вы могли выбрать нужные ресурсы в то время, когда вы можете их себе позволить.
Получить полный доступ
Калькуляторы On-Demand™
Калькулятор размера фланца
20 долларов США
Единственный калькулятор размера фланца, который научит вас правильно определять размер и учитывает размер, форму и эластичность сосков для самостоятельного определения размера до и после родов.
Доступ на 1 месяц
Доступ сейчас
Калькулятор размера фланца
15 долларов США
Единственный калькулятор размера фланца, который научит вас правильно определять размер и учитывает размер, форму и эластичность сосков для самостоятельного определения размера до и после родов.
Доступ на 2 недели
Доступ сейчас
Калькулятор замены деталей насоса
10 долларов
Хотите узнать, во сколько вам обойдется владение определенным насосом в долгосрочной перспективе? Хотите знать, как часто нужно заменять детали насоса?
Доступ на 3 дня
Просмотр доступных насосов
Классы On-Demand™
Основы расчета размеров фланцев
БЕСПЛАТНО!
Не знаете, почему размер фланца так важен? Хотите знать, правильно ли вам подобрали размер?
Основы определения размеров фланцев — это то, с чего вам нужно начать! Давно прошли те времена, когда можно было просто взять то, что вам дали в больнице, и надеяться, что это сработает. Математика и естественные науки поразительно связаны с этой концепцией, и я надеюсь, что после просмотра курса вы лучше поймете их важность для успешного путешествия накачки.
Следите за классом
Вводный курс по грудному вскармливанию
$10
«Как не испортить свое путешествие по грудному вскармливанию за 27 минут»
Виртуальный урок грудного вскармливания, который вы должны были пройти в первый раз.
Часть нашей серии видеороликов о подготовке к родительскому порталу On-Demand™!
Отрывок из видео, указанный ниже Предложения курса
Доступ на 2 недели
Смотреть курс
Ускоренный курс по сцеживанию
$15
Сцеживание может быть выбором родителей, сделанным заранее, или непредвиденным сюрпризом. Часто родители остаются без четкого понимания, что делать, какие базовые вещи им нужно знать, какие вопросы задавать, какие запчасти приобретать и как все это работает?! В этом 52-минутном виртуальном классе по накачиванию вы будете чувствовать себя уверенно и информированно.
Часть нашей серии подготовки к порталу для родителей On-Demand™
Отрывок из видео, приведенный ниже. Предложения курса
Доступ на 2 недели
Смотреть класс
Психическое здоровье после родов
10 долларов
Многие молодые мамы настолько беспокоятся о своем новорожденном ребенке, что пренебрегают собственным благополучием до тех пор, пока ситуация не станет невыносимой. В этом кратком, но мощном 16-минутном виртуальном курсе рассказывается о жизни после рождения ребенка, о признаках и симптомах беспокойства, о том, кто может вам помочь, как поговорить с врачом о лекарствах и даже о терапии!
Часть нашей серии подготовки к порталу для родителей On-Demand™
Отрывок из видео, приведенный ниже. Предложения курса
Доступ на 2 недели
Смотреть класс
Кормление смесью 101 – это не просто зачерпнуть и взболтать
10 долларов США
Смесь является допустимым выбором для вскармливания младенцев, и родители, выбравшие искусственное вскармливание, должны быть проинформированы о надлежащем приготовлении, хранении, а также о случаях отзыва и нехватки , им не должно быть стыдно за свой выбор. Консультанты по грудному вскармливанию работают с семьями, вскармливающими молочными смесями, над выбором бутылочек и сосок, ритмичным кормлением и многим другим!
Часть нашей серии подготовки к порталу для родителей On-Demand™
Отрывок из видео, приведенный ниже Предложения курса
Доступ на 2 недели
Смотреть класс
Эластичные соски – стратегии успеха
10 долларов
В эластичных тканях сосков нет ничего, что по своей природе было бы ненормальным или беспокоящим. При непосредственном кормлении соски набухают и растягиваются во рту ребенка, заполняя пространство между небом и приподнятым языком, что делает эластичную ткань сосков преимуществом для достижения безболезненного захвата. Матери часто не подозревают об эластичности тканей груди, если они не используют молокоотсос.
Часть нашей серии подготовки к порталу для родителей On-Demand™
Доступ на 2 недели
Смотреть класс
Бюстгальтер, подходящий для носимых туфель-лодочек и чашек
10 $
Наш курс «Бюстгальтер, пригодный для носимых туфель и чашек» учит родителей всему, что им нужно знать о том, как подобрать бюстгальтер к фигуре и груди, которые у них есть, и почему нужен правильный бюстгальтер. Fit является реальной необходимостью для успешной накачки и максимизации функции и производительности.
Часть нашей серии подготовки к порталу для родителей On-Demand™
Доступ на 2 недели
Смотреть класс
Выравнивание носимых помп и чашек
10 $
Курс по выравниванию носимых помп и чашек научит вас всему, что вам нужно знать о выравнивании! Узнайте, как настроить себя на успех, методы и распространенные проблемы, которых следует избегать, а также стратегии, которые помогут вам добиться успеха с носимыми насосами и чашками.
Следите за классом
Как мне на самом деле качать?
Серьезно… как мне это сделать?
Скоро
В чем отличие программы On-Demand™
Точно так же, как соски не являются универсальными, не являются универсальными и бюджеты, и удобство личных встреч, и виртуальные сеансы, и даже стили обучения. Мы разработали каждый модуль и калькулятор, чтобы помочь вам в тот момент, когда вы находитесь по цене, которая позволяет легко получить доступ к образованию.
Серия видеороликов «Подготовка к порталу для родителей»
Предоставляет вам мощный источник информации и обучения On-Demand™, чтобы максимально уверенно пройти через раннее материнство.
Серию видеороликов для подготовки к порталу для родителей On-Demand™ можно посмотреть на заказ или полностью, используя ПРОПУСК ALL ACCESS. Эти видеоролики озвучены для вас, а не для вашего древнего кошмара чтения PowerPoint. Информация, которую мы предоставляем обо всем, что связано с грудным вскармливанием/кормлением младенцев, является точной, актуальной, и мы разработали ее таким образом, чтобы родителям было легко ее понять и понять на любом этапе дородовой/послеродовой игры.
Посмотрите некоторые из наших учебных клипов ниже!
Родители заслуживают лучшего
Сцеживание — это грудное вскармливание.
