Древесина продолжает оставаться одним из самых популярных строительных материалов. Крайне важно обеспечивать противопожарную безопасность дома. Согласно статистическим данным, большинство пожаров в деревянных постройках происходит из-за неисправности электропроводки. Любое короткое замыкание может вызвать чрезмерный нагрев проводов и как следствие пожар и представляет прямую опасность для человека! Древесина загорается довольно быстро и тушится с трудом. Предотвратить трагедию лучше на этапе проектирования и проведения электромонтажных работ в доме.
Основное правило монтажа– электропроводка должна прокладываться в открытом виде. Размещать её внутри стен небезопасно и запрещено. Конечно, с эстетической точки зрения скрытая проводка выглядела бы лучше. Но тут необходимо понимать что безопасность в данном случае выше эстетики.
Какой кабель лучше использовать для электропроводки в деревянном доме.
Монтаж электропроводки в деревянном доме требует квалификации мастеров, а также правильного подбора материалов и методик монтажа. Причиной повышенного внимания к данной операции, является риск возгорания и распространения пламени в деревянных жилых конструкциях при возникновении короткого замыкания в проводке.
Наша компания предлагает комплексные услуги электрика для электромонтажа в деревянных домах. Разрабатываем проекты под ключ, от создания проекта, до монтажа и проверки работоспособности. Оказываем услуги с 2006 года, привлекаем к монтажу мастеров со стажем от 6 лет.
Какие требования нужно учитывать
При проведении электромонтажных работ в жилых домах, основными являются следующие требования обязательные для соблюдения:
- Токопроводящие материалы (провода, кабели) имеет уровень защиты от возгорания при коротком замыкании и распространения пламени на деревянные конструкции соответствующий требованиям ГОСТ;
- При монтаже соблюдаются требования пожарной безопасности, используются средства дополнительной изоляции кабеля и отделения от конструкций из древесины;
- Целостность кабеля сохраняется на всех участках, отсутствуют уязвимые места, к примеру, скрутки, которые могут стать причиной перегрева кабеля при длительном использовании.
Мы соблюдаем перечисленные требования безопасности, внимательно подходим к выбору материалов. На услуги предоставляется гарантия качества доступная для каждого заказчика.
Какой кабель выбрать
Кабеля используемые для современного электромонтажа различаются по типу оболочек защищающих окружающие материалы от возгорания при перегреве проводника и КЗ на линии. Для проведения бытовых электромонтажных работ необходимо использовать многожильный медный провод, имеющий соответствующий уровень защиты от возгорания при коротком замыкании. Подобрать соответствующую модель, можно обратив внимание на маркировку кабеля. Бывают следующие разновидности:
- НГ – не горючий материал, при нагреве не образует очагов открытого пламени, блокируется горение при групповой прокладке, происходит оплавление оболочки при прямом контакте с огнем;
- LS – пониженный уровень выделения дыма и вредных веществ образующихся в процессе горения ПВХ;
- HF – не выделяет вредных газов в процессе горения, тления или нагрева.
Также существуют и прочие разновидности, предназначенные для групповой прокладки или работы при высоком напряжении. В стандартных условиях достаточно использовать обычный кабель НГ и соблюдать требования безопасности при монтаже, чтобы исключить воздействие на проводник различных повреждающих внешних факторов. Если же требуется обеспечить дополнительную безопасность при эвакуации людей, то можно приобрести кабеля с маркировкой LS и HF, но на практике они применяются на общественных объектах.
Previous
Next
Стандартные НГ кабеля имеют медный многожильный проводник. Каждая жила имеет собственную ПВХ изоляцию, также предусмотрена общая изоляция для всех жил, формирующая структуру пучка. По количеству жил различные модели имеют от 3 до 5 проводников. Для однофазных сетей достаточно использования двужильных моделей.
Какой метод монтажа кабеля выбрать
Заказав вызов электрика на дом в нашей компании, можно получить комплексное электромонтажное обслуживание с монтажом проводки различными способами. На практике используются следующие методы:
- Открытый;
- Закрытый.
При выполнении открытой прокладки, провода разводятся по поверхности стен. Для повышения безопасности и улучшения эстетики в данном случае используются специальные лотки или короба из пластика монтируемые на поверхности стены. Они не только повышают эстетику, но и обеспечивают дополнительную защиту от возгорания. Электрические приборы розетки, выключатели, коробки также монтируются на поверхности стены. При этом варианте значительно упрощается и ускоряется установка, повышается безопасность проводки, но страдает интерьер дома.
Previous
Next
Скрытая прокладка эстетичная, но подразумевает больший объем работ, так как разводка обычно выполняется под поверхностью полов или потолков. Прокладку рекомендуется проводить в металлической трубке или гофре, которая обеспечит механическую целостность провода в дальнейшем. Планировать магистраль необходимо на этапе строительства и устанавливать ее до проведения черновой и чистовой отделки в доме.
При вызове мастера на дом, рассматриваются оба варианта. Подходящее решение выбирается исходя из технических приоритетов и требований, а также с учетом пожеланий заказчика. Цена на услуги в нашей компании доступней чем у большинства конкурентов. Конечная стоимость складывается из объема работ. Обратитесь в компанию, чтобы получить дополнительную консультацию или вызвать мастера для оценки объекта и проведения электромонтажа.
Previous
Next
Электропроводка в деревянном доме своими руками
Согласитесь, частный загородный дом целиком из дерева – это, конечно, круто и красиво. Деревянная конструкция имеет множество преимуществ. Он теплый и прочный, с идеальным уровнем влажности, а по экологическому балансу ни один строительный материал даже не сравнится с натуральной древесиной. Но при всех достоинствах у такого дома есть один существенный недостаток, пожарные называют такие конструкции «горючим материалом».
А так как электричество часто становится причиной пожаров, то самой актуальной проблемой была, есть и будет электропроводка в деревянном доме. По статистике пожарных организаций, на него приходится половина всех пожаров в зданиях, построенных из деревянного бруса.Содержание
- Основные требования для проводки
- Основные этапы
- Проект
- Вход в дом
- Поставка кабеля в земле
- Ритрода воздушного кабеля
- Дистригенционная доска
- Открыть внутреннюю массу 9008
- Металлические трубы
- Под штукатурку
Основные требования к электропроводке
Монтаж электропроводки в деревянном доме предъявляет особые требования. В связи с тем, что деревянные конструкции относятся к пожароопасным, условия прокладки силовых кабелей и проводов совершенно иные. Поэтому не стоит думать, раз вы умеете отличать «фазу» от «нуля» или менять розетки с выключателями, то вся электрика в деревянном доме своими руками будет на ваше усмотрение.
Желательно, чтобы весь объем работ (от подвода электричества в дом и до установки последнего светильника) выполняли профессиональные электрики. Но так как среди людей этой профессии тоже немало хакеров, то каждому владельцу частного деревянного домостроения будет полезно знать основные принципы, требования и правила монтажа электропроводки, чтобы оценить качество работа выполнена позже.
- Бытовая электропроводка в деревянном доме выполняется кабелем, имеющим негорючую оболочку и низкий уровень дымовыделения. Такой кабель легко отличить по маркировке; его аббревиатура должна содержать буквы «нг» (негорючий). Его внешняя оболочка изготовлена из негорючего поливинилхлорида; такое качество достигается за счет использования при изготовлении специальных пластиковых компаундов. Проводники этого типа имеют пониженный уровень дымовыделения, что является особо опасным фактором при пожарах, так как дымовая завеса ухудшает светопропускание и мешает проведению аварийно-спасательных работ.
- Электропроводка должна быть выполнена таким образом, чтобы полностью исключить возможность поражения людей и домашних животных электрическим током.
- Запрещается прокладка электропроводки в деревянном доме вблизи отапливаемых поверхностей (дымоходов, печей, каминов).
- Необходимо полностью исключить возможность воспламенения кабеля и переноса огня на деревянные поверхности в случае короткого замыкания.
- Монтаж скрытой электропроводки в деревянном доме производится только на несгораемых конструкциях.
- Прокладываемые кабели и провода, а также устанавливаемые коммутационные аппараты должны быть с такими эксплуатационными характеристиками, чтобы иметь достаточный запас по общей потребляемой мощности.
- Не допускать нагрева проводников и электрических соединительных узлов.
Важно помнить! Не стоит улучшать дизайн интерьера деревянного домостроения за счет снижения уровня безопасности. Попытка решить эстетические проблемы может привести к катастрофическим последствиям.
Основные этапы
Поэтапно весь процесс монтажа электропроводки в деревянном доме можно разделить на несколько основных этапов:
- Расчет общей мощности, которая потребуется для всех потребителей электроэнергии (бытовые электроприборы, электроинструмент, осветительная сеть).
- Перед тем, как сделать электропроводку в деревянном доме, в обязательном порядке составляется схематический проект.
нажмите, чтобы увеличить
- На основании схемы и расчетных данных по нагрузке производится выбор и закупка материалов (проводов, кабелей, коммутационных аппаратов, элементов защиты).
- Выполнение ввода от магистральной линии электропередач в дом.
- Установка и сборка распределительного щита.
- Монтаж внутренней электропроводки (в деревянном доме используются варианты скрытой и открытой прокладки проводников).
- Монтаж коммутационного оборудования и элементов освещения (розетки, распределительные коробки, выключатели, люстры, светильники, бра).
- Установка защитного заземления и УЗО.
- Лабораторные испытания, проверка работы бытовой электросети и выдача соответствующей документации.
Проект
Электропроводка в деревянном доме своими руками начинается с составления проекта.
По сути, это должен быть план дома, на котором указаны все элементы освещения, расположение розеток и выключателей, а также бытовых электроприборов, требующих отдельной линии (кондиционер, варочная панель, духовка, водонагреватель) .
На чертеже желательно указывать максимальную мощность электроприборов.
Осветительная нагрузка подключается отдельной линией к отдельному автомату (если дом очень большой, их может быть несколько — на каждую комнату или на каждый этаж).
Необходимо предусмотреть отдельный автомат для освещения двора.нажмите, чтобы увеличить
Розетки в разных комнатах также питаются от отдельных линий. Если дом небольшой и комнат мало, все розетки можно подключить от одного автомата. Исключение составляет кухня, на ней так много мощной бытовой техники, что отдельная линия просто необходима.
Итак, вы разделили всю бытовую электрическую сеть вашего дома на группы, теперь рассчитайте максимальную нагрузку для каждой из них. Для этого суммируются мощности всех электроприборов, которые могут быть включены одновременно. На основании полученных цифр подбирается мощность входных и выходных автоматов.
Ввод в дом
Участок ввода от главной линии электропередач до распределительного щита считается наиболее ответственным. Есть два способа правильно провести электричество в свой дом.
Прокладка кабеля в земле
Это более надежный способ, так как проводник полностью скрыт и не подвергается никаким внешним воздействиям.
При этом потребуются немалые затраты. Необходимо будет выкопать траншею глубиной не менее 0,8 м. Если проход в дом осуществляется через фундамент, потребуется толстостенная металлическая втулка. А сам кабель желательно защитить от химического воздействия почвы, микроорганизмов и грызунов, давления корней растительности. Для этого его не просто укладывают в траншею, а предварительно протягивают в металлическую трубу или гофру.
Подземный способ целесообразно использовать на этапе, когда новый дом только строится, чтобы можно было заранее подумать о проходе всех коммуникаций.
Прокладка воздушных кабелей
Если здание уже возведено, то более дешевым, удобным и простым вариантом будет воздушная линия. Отвод выполняется от ближайшей опоры магистральной ЛЭП.
Запомни главное! Ни вы, ни ваши знакомые, даже с высшим электротехническим образованием, не имеете права взбираться на эту опору для выполнения подключений. Эту работу выполняют электрики из числа сотрудников энергоснабжающей организации, обслуживающей данную ЛЭП (имеют на это специальное разрешение).
В качестве ввода рекомендуется использовать СИП (СИП).
Его изоляционный слой изготовлен из материала, стойкого к экстремальным температурам, солнечному свету и осадкам. Под слоем изоляции СИП имеет не только токопроводящие жилы, но и стальной трос, который обеспечит хорошую натяжку. В случае использования другого троса, его нужно будет закрепить хомутами на дополнительном несущем тросе, также натянутом между опорой и домом.
Еще один важный нюанс. Если пролет более 20 м, то необходимо установить дополнительную опору, иначе будет большой провес, что увеличивает механическую нагрузку на провод.
Воздухозаборник вводится в дом через просверленное в стене отверстие, в которое вставляется кусок металлической трубы. Очень важно, чтобы на пути прохождения проволоки не было высоких кустарников и деревьев, хозяйственных построек.
Распределительный щит
Сейчас Энергонадзор требует установки двух распределительных щитов в частных загородных домах. Один из них должен располагаться снаружи дома, в нем монтируется счетчик электроэнергии. Это сделано для того, чтобы в любой момент мог прийти контролер и проверить показания счетчика.
Второй щит находится внутри дома, он соединен с внешним электрическим кабелем. В нем разместятся автоматы ввода и вывода, устройства защитного отключения.
В деревянных зданиях следует устанавливать навесные распределительные щиты, которые должны быть защищены от влаги и пыли. Всегда должен быть свободный доступ к заслонке.
Открытая внутренняя проводка
Открытая электропроводка в деревянном доме (ее еще называют наружной) может быть выполнена тремя способами. Давайте кратко рассмотрим каждый из них.
Трубы электротехнические гофрированные
Теперь купить гофрированные гибкие трубы не проблема. Материал их изготовления – специальный пластик, не поддерживающий горение. В них необходимо проложить кабель, причем в одной трубе можно разместить два, а при необходимости и больше проводников.
Открытая электропроводка в деревянном доме быстро и просто делается своими руками, но имеет существенные недостатки. Вряд ли несколько рядов гофрированных труб добавят вашему помещению эстетики. А с учетом того, какие сейчас нагрузки, и сколько в доме разных бытовых электроприборов, таких рядов может быть от пяти и более.
Кроме того, когда вы уже протянули кабель в гофротрубу, его ровно уложить практически не получится, он не будет натянут как струна, все равно в нескольких местах появятся провисы. Такие кривые тоже выглядят не очень красиво.
Еще одним недостатком является то, что гофрированная труба отлично собирает на своей поверхности пыль, убрать которую можно только пылесосом, но делать это удобно не везде.

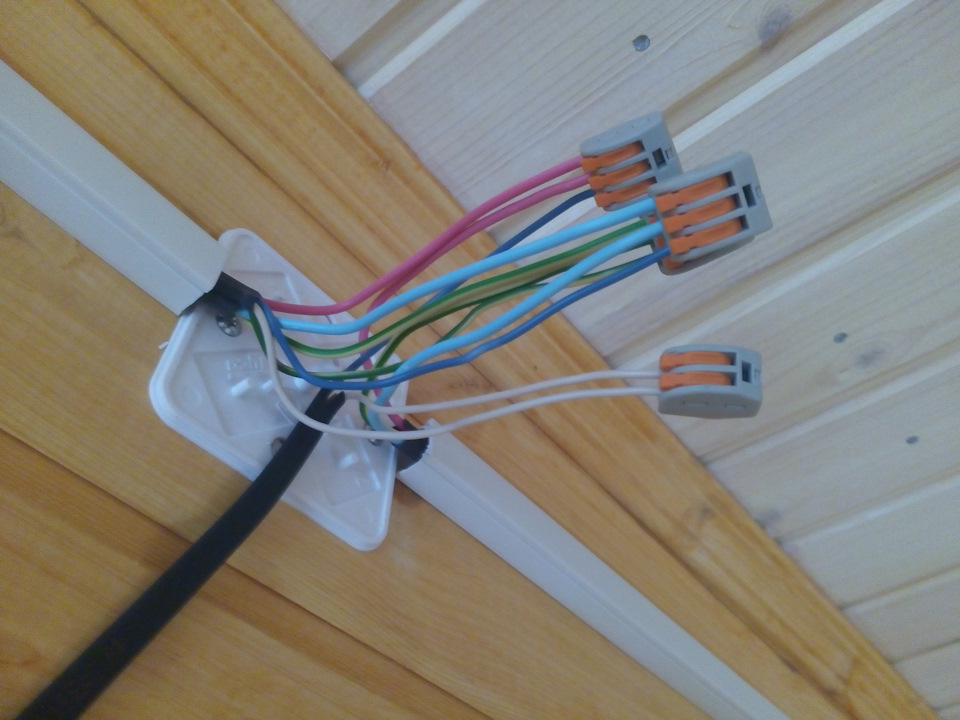

Электрокоробка

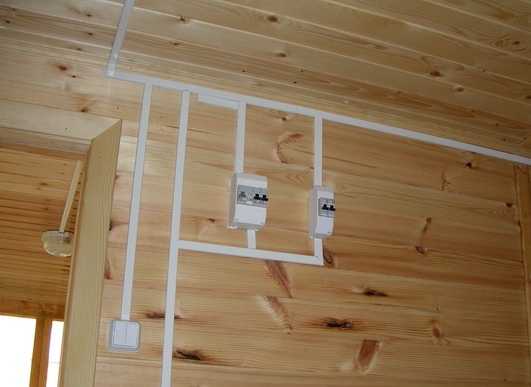

Такие электрокоробки еще по-другому называют кабель-каналами. Наиболее распространены ящики из пластика, который не поддерживает горение и при плавлении не выделяет вредных веществ. Они доступны по цене, имеют разные цвета и бывают одной или нескольких секций (в таких секциях можно прокладывать сразу несколько кабелей, которые идут в одном направлении).
Еще одним преимуществом коробок является то, что с их помощью электропроводка в деревянном доме своими руками выполняется без особых проблем и трудозатрат. Вам не потребуются специальные инструменты, приспособления, опыт или навыки. Электрические коробки можно приклеить к поверхности стены (чаще всего для этого используют жидкие гвозди) или просверлить и закрепить саморезами. После этого жилы укладываются в кабель-каналы и закрываются сверху защелкивающейся крышкой.
Но и недостатков у электрошкафов хватает. Самое главное, что деревянный дом со временем неизбежно даст усадку. Это приведет к сдавливанию коробов, в результате слетят крышки, а сами кабель-каналы треснут.
Чтобы аккуратно выполнить монтаж коробов, потребуются всевозможные дополнительные детали – повороты, стыки, уголки, заглушки. И нельзя сказать, что эта прокладка украсит вашу комнату, вид все равно получается какой-то скучный, похожий на офисный.
Открытый кабель
Открытая проводка в деревянном доме, выполненная незащищенным кабелем непосредственно по поверхностям стен, считается оптимальным вариантом. Но такой внешний вид оказывается совсем унылым, потому что под трос необходимо монтировать металлическую или асбестовую прокладку.
Выполнить все требования безопасности и при этом сделать помещение оригинальным можно с помощью набирающей популярность в последнее время проводки в стиле ретро. На фарфоровые изоляторы укладывается специальный кабель, получается красиво, особенно если дизайн вашего интерьера соответствует стилю ретро.
Скрытая внутренняя электропроводка
Вообще скрытая электропроводка в деревянном доме не рекомендуется, но при соблюдении всех требований и норм пожарной безопасности, то такой способ вполне приемлем. Стоит сразу отметить, что это будет стоить дороже в плане материальных затрат. Но если вы не испытываете финансовых трудностей, вы можете воспользоваться одним из двух вариантов скрытой проводки.
Металлические трубы
Основное преимущество металлических труб в том, что в случае возгорания кабеля они надежно защищают деревянные поверхности и конструкции от возгорания.
Прокладываются в скрытых полостях и пустотах за обшивкой стен и потолка. Либо в стеновых поверхностях сверлятся углубления в виде каналов, в которые затем укладываются трубы. А уже внутри них кабель или провод.
Целесообразно использовать оцинкованные трубы, чтобы максимально защитить их от коррозии. А чтобы не повредить изоляционный слой кабеля при натягивании его на острые края металлической трубы, необходимо использовать специальные заглушки из пластика, либо хорошо зачищать и шлифовать места среза.
Медные трубысчитаются наиболее технологичными; они хорошо гнутся без специальных инструментов.
Особенно это актуально, если скрытая проводка в деревянном доме имеет сложную разветвленную цепь. Но тут, как говорится, палка о двух концах – монтаж упрощается, а цена возрастает в разы, медные трубы далеко не дешевы. Однако следует помнить, что лучше один раз потратиться на качественную электропроводку, чем потом подсчитывать потери от пожара.
Под штукатурку
Есть еще один способ скрытой проводки — под штукатурку. Сейчас его используют все меньше и меньше. Технология кропотливая — надо брус крест-накрест переплести дранкой (это такие деревянные рейки толщиной 3-5 мм), а сверху накинуть слой глиняной штукатурки толщиной не менее 10 см. .Затем кабели укладываются в гофрированные трубы и сверху еще слой штукатурки, чтобы скрыть проводку… Лет 30-50 назад этот способ был популярен, вряд ли сейчас владельцы деревянных домов из красивого бруса захотят набрасывать на него толстые слои штукатурки, по крайней мере, это будет выглядеть странно.
Запомни главное! Монтаж скрытой проводки в деревянных домах через пустоты и перекрытия в гофрированных трубах или пластиковых коробах запрещен.
Для этого есть две веские причины:
- При монтаже изоляционный слой жил может быть незначительно поврежден.
- Грызуны могут повредить гофротрубу вместе с изоляцией кабеля (поверьте, мышам не составит труда прогрызть материал ПВХ).
Оба этих случая приведут к оголению проводников. А когда вы начнете эксплуатировать проводку на полную мощность, в местах повреждения изоляции кабель начнет перегреваться, что приведет к короткому замыканию и возгоранию.
Выбор коммутационных устройств
При выборе коммутационных аппаратов для деревянной конструкции первым критерием должна быть их пожаробезопасность. Возможно, это получится дорого и не совсем впишется в ваш дизайн, но подумайте еще раз о последствиях, которые могут случиться при малейшей искре в розетке, когда вокруг всего одно дерево.
Необходимо исключить искрообразование в коммутационных аппаратах, поэтому покупайте качественную продукцию проверенных фирм.
В деревянных домах нежелательно ставить выключатели и розетки, рабочая часть которых закреплена на техническом фарфоре. Этот керамический диэлектрик дешев, не горит, но очень хрупок.
При включении и выключении коммутационное устройство периодически нагревается и остывает, то есть испытывает температурно-динамические нагрузки. В этом случае фарфор покрывается трещинами и в определенный момент может лопнуть. За счет этого рабочая часть становится подвижной, что влечет за собой ухудшение контакта, образование искр и даже дуги.
Поэтому покупайте розетки и выключатели, рабочая часть которых закреплена на термостойком пластике, устойчива к динамическим воздействиям и не деформируется со временем. Старайтесь не покупать подделку из дешевого пластика, который начинает плавиться в случае аварийного нагрева розетки. Качественный термостойкий пластик легко выдерживает температуру до 130 градусов.
Защитное заземление
Электропроводка в деревянном доме должна иметь защитное заземление. Эту работу можно выполнить своими руками. Ниже приведена пошаговая инструкция по установке заземления:
- Выкопать яму в виде треугольника с равными сторонами по 1 м, глубины 30-40 см будет достаточно.
- По углам треугольника вбить в землю металлические штыри или уголки длиной не менее 3 м.
- Сварить эти штифты с уголками длиной 1 м при помощи сварки.
- Просверлите отверстие в одном из углов и с помощью болтового соединения закрепите провод заземления.
- Введите этот проводник в распределительный щит и подключите к шине заземления. Затем вы подключите все заземляющие проводники к одной и той же шине.
В условиях эксплуатации такое заземление требуется большинству бытовых электроприборов, корпус которых выполнен из металла.
Тестовая работа
Электропроводка в доме своими руками обязательно требует проведения комплекса контрольно-измерительных работ. Вам нужно будет вызвать специалистов, и они сделают все необходимые замеры и анализы:
- измерить сопротивление изоляции;
- загрузить машины;
- измерить сопротивление заземляющего проводника;
- проверить петлю «фаза-ноль»;
- выполнить проверку УЗО.
После завершения всех испытаний должны выдать протокол, в котором указаны значения всех измерений и вердикт о том, что проводка пригодна к дальнейшей эксплуатации. Этот протокол понадобится представителям энергоснабжающей организации, когда они придут пломбировать электросчетчик.
Наглядно о нюансах электропроводки в деревянном доме в видео:
Как видите, электроснабжение деревянного дома имеет ряд особых требований и нюансов. Поэтому, даже если вы неплохо разбираетесь в электротехнике, не полагайтесь только на свои знания и силы. В некоторых моментах профессиональная консультация просто необходима.
монтаж электропроводки, открытый или скрытый
Дом из дерева — красивое, уютное сооружение, но легко воспламеняется, требует повышенного внимания к процессу электроснабжения. Сделать электропроводку своими руками задача не из легких, но выполнимая. Только подходить к вопросу ответственно, в соответствии с нормами и правилами.
Содержание
- 1 Требования к проводке в деревянном доме
- 2 Правила
- 3 Подготовка проекта электроэнергии
- 3.1 Выбор кабеля
- 3,2. пошаговая инструкция
- 4.1 Установка распределительного щита
- 4.2 Устройство заземления
- 4.3 Ввод силового кабеля в помещение
- 4.4 Прокладка кабелей и их подключение
- 4.5 Установка выключателей и розеток
- 4.6 Способы прокладки электропроводки открытой
- 4.7 Скрытая электропроводка в деревянном доме
- 5 Ошибки при монтаже
- 6 Проверка электропроводки 5 Требования к деревянному дому0
10
- Правильный выбор материалов.
- Надежная изоляция.
- Возможность автоматического отключения питания.
- Обычная диагностика сети.
- разработка проекта и определение общей мощности оборудования;
- Выбор кабелей, устройств автоматизации и электроприборов;
- Электроснабжение, подключение автоматических выключателей, электросчетчиков;
- монтаж электрощита;
- внутренняя проводка;
- установка розеток, выключателей, светильников;
- проверка системы.
- В гофрированную трубу из ПВХ;
- В металлическом шланге;
- В трубах или каналах из ПВХ;
- На кронштейнах;
- На керамических изоляторах.
- Изгиб или ослабление питающего кабеля;
- Крепление провода к деревянной конструкции, что запрещено правилами;
- Монтаж скрытой электропроводки с использованием гофрированных труб, металлорукавов и пластиковых коробов;
- установка распределительного щита слишком близко к месту ввода силового кабеля;
- Неверно рассчитано количество автоматических выключателей: либо больше, либо меньше необходимого.
Электропроводка в деревянном доме должна отвечать главному требованию – быть безопасной. Более половины пожаров в этом типе зданий происходит из-за короткого замыкания в электросети из-за механического повреждения изоляции или чрезмерных нагрузок на кабель.
Вы можете исключить риск возгорания, если будете соблюдать основные требования:
Выполнение данных требований снизит вероятность возгорания деревянного строения и обеспечит сохранность имущества как в городских, так и в загородных домах.
Правила
Положения, регулирующие устройство электроснабжения в деревянных конструкциях, содержатся в «Правила устройства электроустановок» ( ПУЭ ) и в Своде правил «Проектирование и устройство электроустановок жилых и общественных зданий». .
Дают критерии выбора распределительных устройств, проводников, автоматики, освещения, указывают используемые термины и их значение.
Проведение электропроводки еще регламентируется СНиП ( СНиП ).
СНиП 3.05-06-85 описывают способы ввода силового кабеля в жилое помещение, а СНиП 31-02 — Требования к устройству систем электроснабжения жилых зданий.
Подготовка проекта электроснабжения
Первый этап электрификации объекта — подготовка проекта. В частном доме чертеж схемы электропроводки можно выполнить своими силами. Для этого нужен план дома с расстановкой мебели, техники, электроприборов, обозначением розеток и выключателей. Отмечает расположение распределительного щита и прохождение кабельных линий.
Указывается расположение распределительных коробок, рассчитывается максимальная потребляемая мощность всеми приборами, общее количество автоматических выключателей и номинальная нагрузка на вводной автоматический выключатель.
Выбор кабеля
После составления электрической схемы необходимо решить, каким проводом делать электропроводку в деревянном доме: алюминиевым или медным. Первый — дешевле, второй — надежнее. Остановившись на алюминии, нужно помнить, что его сечение должно быть больше, чем у меди, а на изгибах он хрупок. Более подходящим материалом является медь, провода из которой выдерживают температуру от -50 до +50°С.
Определив, какой кабель лучше для электропроводки в доме, можно переходить к выбору его марки. Для деревянных конструкций больше подходит медная негорючая проволока ВВГ со сплошными жилами и пониженным дымовыделением. Обладает высокими антикоррозийными свойствами и не деформируется при перепадах температуры.
При планировании электропроводки дома необходимо помнить о требованиях ПУЭ по окраске изоляции: жилы кабеля должны быть разного цвета. Это упростит процесс монтажа, обслуживания и ремонта.
Подбор устройств и автоматики для распределительного щита
Цель подбора устройств автоматической защиты — обеспечение безопасности сети и оборудования в аварийных ситуациях. Каждое устройство имеет свое предназначение. Все устройства расположены в распределительном щите.
Автоматические выключатели защищают от перенапряжения и коротких замыканий.
Автоматические выключатели защищают от перенапряжений и коротких замыканий. ( RCDS ) — защита от возгорания и поражения электрическим током.
Реле напряжения — против скачков нагрузки, влияющих на работу приборов.
RCCBs Дифференциальные автоматические выключатели совмещают в себе функции автоматического выключателя и УЗО и экономят место при установке в распределительном щите.
Комплексное использование этих устройств обеспечивает надежную работу устройств и безопасность людей в помещении.
Монтаж электропроводки – пошаговая инструкция
Монтаж электропроводки в частном доме требует предварительной подготовки и соблюдения пошаговой инструкции, состоящей из следующих шагов:
Такая последовательность покажет, как правильно провести разводку электропроводки в доме, и обеспечить надежность ее работы. Важно помнить, что каждый шаг должен выполняться с соблюдением правил безопасности: обесточить помещение, в котором проводятся работы, не использовать оголенные провода, все соединения и ответвления разместить в коробках, проложить кабель либо по вертикали, либо по горизонтали, не допуская их пересечения.
Следование пошаговым инструкциям позволит выполнить качественную установку.
Установка распределительного щита
Распределительный щит предназначен для приема и распределения электроэнергии в помещении. С его установки начинаются все электромонтажные работы. Неважно, делается ли электропроводка на даче, в городском коттедже или в срубе в сельской местности.
Распределительный щит должен быть изготовлен из огнеупорного материала, размещен в сухом месте и заперт. Над ним нельзя располагать помещения с повышенной влажностью ( душевые, ванны, туалеты ), а в радиусе полуметра — отопительное оборудование, системы водоснабжения и газоснабжения.
В распределительном щите устанавливается электросчетчик, вводной выключатель, УЗО, заземляющая шина, реле напряжения и автоматические выключатели на разные группы мощности.
Заземляющее устройство
Любой современный дом оснащен техникой в металлическом корпусе, а возможный контакт металла с электричеством требует заземления — защиты людей от поражения электрическим током через электроприборы.
В частном доме заземление Вы можете сделать сами.
Выкопать траншею глубиной 30 см в виде равностороннего треугольника со стороной 1 м. В уголки забиваются штыри длиной 3 м и диаметром 3 см, которые соединяются между собой угловым сварным швом.
В одном из углов вырезано отверстие, с помощью болта и гайки прикреплен заземляющий провод, который крепится к шине в распределительном щите. К этой шине крепятся заземляющие жилы кабелей в желто-зеленой изоляции.
Ввод силового кабеля в здание
Электричество поступает в здание по силовому кабелю, который входит в распределительный щит. Подача может осуществляться двумя способами: надземным и подземным.
В первом случае кабель проводится по воздуху от электрического столба в дом, где крепится к фарфоровой арматуре. Этот способ прост и дешев, но имеет ряд недостатков: менее долговечен, велика вероятность повреждения провода ветром, снегом, ветками.
Подземный способ более надежный, но более трудоемкий и дорогой. Рытье траншеи для укладки армированного кабеля или металлических труб. Поверх траншеи насыпают 20-сантиметровый слой песка, укладывают сигнальную ленту и заглубляют траншею.
Силовой кабель — является основным элементом электропроводки, так как несет нагрузку всех электроприборов в доме.
Прокладка кабелей и их подключение
Прокладка электропроводки в частном доме осуществляется по трассам, указанным на схеме проекта. По ней монтируются распределительные коробки, стационарные точки крепления розеток, выключателей, осветительных приборов. В постройках из дерева используются только провода со специальной маркировкой, изоляция которых не воспламеняется даже при высоких температурах.
Не «крутить», «временно». Лучше минимизировать количество поворотов и изгибов. По возможности прокладывайте весь провод от автоматического выключателя до конечной точки.
Выполняя монтаж электропроводки в деревянном доме своими руками, необходимо помнить, что коробки нельзя закрывать декоративными панелями или перекрытиями, затрудняющими доступ для обслуживания.
Установка выключателей и розеток
Накладные розетки и выключатели выбираются исходя из расчетной величины тока и возможности подключения под одну раму. Перед установкой отключите питание и убедитесь в отсутствии напряжения в кабеле.
Самый безопасный способ установки выключателей и розеток в деревянную конструкцию – это установка их на металлические подложки. Это защитит от возможных искр от короткого замыкания или искрения при вытаскивании вилки. Для деревянного дома предпочтительнее использовать карбонитовые, а не пластиковые устройства, обладающие большей термостойкостью и выдерживающие сильный нагрев.
Способы открытой электропроводки
Открытая электропроводка в деревянном доме прокладывается по внутренней стороне помещения. Главное требование – чтобы провод не касался непосредственно стен, потолка или пола и был защищен: находился посередине канала, трубы или имел несколько слоев изоляции. Трубы и воздуховоды должны быть изготовлены из материалов, не поддерживающих горение.
Монтаж электропроводки в деревянном доме может производиться несколькими способами:
Наиболее распространенными вариантами являются использование гофрированных труб и кабельных каналов.
Использование керамических изоляторов или «ретро-стиль», когда между многожильным проводом и стеной имеется воздушный зазор. Этот вариант также украшает дом.
Открытая проводка в деревянном доме может сочетать в себе несколько вариантов. На стены и потолки, имеющие ровную поверхность, можно применить пластиковые короба, а на других участках – гофрированные трубы.
Скрытая проводка в деревянном доме
Внутренняя проводка в деревянном доме имеет свои преимущества и недостатки. Преимуществом является отсутствие гофрированных труб и кабель-каналов, портящих внешний вид помещения. Отсутствует риск механического повреждения кабеля. С другой стороны, сложность монтажа, повышенные требования к пожарной безопасности, дополнительные финансовые затраты.
В отличие от наружной, внутреннюю проводку в деревянном доме провести сложнее. Необходимо знать больше требований и нюансов, связанных с данным видом обустройства электричества.
Скрытая проводка не должна иметь много витков, так как кабель должен быть проложен в стальных или медных трубах. Применение металлорукавов и поливинилхлоридной сетки допускается только при условии их защиты гипсовой или асбестовой прокладкой.
Если для монтажа наружной проводки не требуется специальный инструмент, то он необходим для скрытой проводки. Сверлить нужно в горизонтальном и вертикальном направлениях, вырезая пазы для изоляционных коробов. Вам придется тянуть не только провода и тросы, но и большое количество стальных или медных труб. Последние подходят лучше, так как хорошо гнутся, принимая нужную форму.
Провести электропроводку в доме своими руками можно открытую и закрытую. Делается это в местах вывода провода к выключателям или розеткам.
Ошибки при монтаже
Типичные ошибки при прокладке электропроводки в помещениях:
Проверка электропроводки
После монтажа электропроводку необходимо проверить: произвести визуальный осмотр, измерить сопротивление изоляции и заземляющего провода, проверить работу автоматических выключателей, УЗО или пламегасителей.
