Двигатель ЗИЛ 130, мощный и надежный

Двигатель ЗИЛ 130, восьмицилиндровый, бензиновый, внутреннего сгорания. Состоит из чугунного блока, восьми прессованых гильз из серого мелкозернистого чугуна, двух алюминиевых головок с клапанами, стального кованного коленчатого вала с восемью кривошипными и пятью опорными шейками, которые прошли заводскую закалку на глубину 4-6 мм, с учетом трех ремонтных размеров на убывание при расточке. Все шейки коленвала соединены каналами для смазки под давлением.

Задняя часть коленвала несет маховик, который крепится на четырех болтах и сообщается с бендиксом стартера. Внутренняя расточка на фланце коленвала под маховиком сделана для запрессовки подшипника ведущего вала КПП. Между фланцем маховика и щекой восьмого кривошипа находится двойной бурт для сальника, герметизирующего маслянную систему двигателя. На передней оконечности коленчатого вала крепятся три маслоотражающие шайбы, распределительная шестерня клапанного механизма, две передние шайбы маслоотражателя, шкив ременной передачи и храповик. При установке коленчатого вала в блок цилиндров, подбираются пять пар коренных вкладышей, нижние укладываются в гнезда и сверху опускается коленвал. Затем в крышки коренных шеек заправляются ответные вкладыши, после этого крышки можно устанавливать по месту и крепить болтами. Двигатель ЗИЛ 130 поддается только ручной сборке, аккуратной и вдумчивой. Поршни нужно соединить с шатунами с помощью стальных пальцев, которые с небольшим натягом запрессовываются поршневые щеки, проходя при этом бронзовую втулку в головке шатуна. С обоих сторон в поршень вставляются стопорные кольца, фиксирующие палец.

Когда все восемь поршней соединены с шатунами, можно из по очереди вводить в цилиндры и сажать нижнюю головку шатуна на кривошип, предварительно уложив вкладыш и в головку шатуна и в крышку. На восьмицилиндровых двигателях действует принцип смещения шатунных головок, а двигатель ЗИЛ 130 относится к этому типу моторов, поэтому нужно очень внимательно относиться к схеме дальнейшей сборки. Малейшая ошибка чревата поломкой шатунов при запуске двигателя. Для облегчения прохождения поршней с насаженными кольцами в цилиндр, необходимо воспользоваться специальной оправкой, которая преодолевает упругость компрессионных колец и заставляет их войти в цилиндр. Эта операция требует внимания, так как нижнее маслосъемное кольцо сделано из чугуна и очень хрупкое, может сломаться.

После того как все поршни окажутся в цилиндрах, а нижние головки шатунов будут собраны на кривошипе, болты затянуты и законтрены, необходимо установить масляный насос. Он крепится болтами к нижней части блока. Насос установлен и теперь можно крепить поддон двигателя. Это ответственная операция, поскольку поддон сделан из штампованной стали и при посадке его на место следует проложить прокладку из мягкого материала наподобие пробки. Из всех моторов завода ЯМЗ, двигатель ЗИЛ 130 наиболее высокоточен конструктивно, а значит его сборка требует особого внимания. Все болты по периметру следует затягивать равномерно, чтобы отбортовка поддона плотно прижалась во всех точках. Спустя некоторое время неоходимо еще раз подтянуть все болты.

Итак, вся нижняя часть двигателя собрана и следующим этапом должна быть установка газораспределительного механизма. Поскольку этот процесс очень ответственный, он должен выполняться квалифицированным мотористом, а после сборки распредвала, установки толкателей коромысел клапанов и подтяжки болтов, потребуется регулировка клапанов. Но до этого необходимо установить обе головки блока. Если головка уже в сборе с клапанами, то она садится на асбесто-стальную прокладку, которая предусмотрительно уложена на блок цилиндров. Затем вкручиваются болты крепления головки и затягиваются в строго определенном порядке, в соответствии со схемой сборки. Усилие затяжки болтов тоже имеет свое значение и не должно превышать его. Поэтому затяжку следует делать динамометрическим ключом. После сборки, регулировки клапанов и проверки всех фаз газораспределения остается накрыть двигатель двумя герметичными кожухами, которые плотно прикручиваются к головкам цилиндров, закрывая клапанные механизмы.

Автомобиль ЗИЛ 130, двигатель которого собран без нарушений, может проработать не один год без ремонта. А если таковой все же понадобится, то техническая характеристика ЗИЛ 130 позволяет использовать целый ряд унифицированных запасных частей. В общие данные двигателя автомобиля входит : рабочий объем цилиндров – 6 литров, степень сжатия 7,5 в новой поршневой группе, диаметр цилиндров 100 мм, ход поршня 95 мм, вес двигателя 490 кг, мощность 150 л.с.

fb.ru

Какой дизельный двигатель можно поставить на зил 130

Дизель | Автор темы: Juris

Кто что может сказать по установке дизеля в 130

Konstantin (Jafari) А зачем??? Дороже стоит и геммору сколько…..

Alexey (Signy) На 76 дороговато расход 35 л.

Дизель по экономичнее Можно конечно поставить газ, но и думаю о дизеле.

Sasha (Aukje) на них ставят дизеля типа как на бычках-белорусовские, иногда катапиллеры встречаются, но редко (дорогие они собаки), а выигрыша в расходе мало, да и цена на саляру теперь таже что и на бензин. Если для себя, для развлекаловки, то можно подумать как туда турбину примастить….

Sasha (Aukje) Это еще чем плохо – дизель мощнее в крутящем моменте. а это ходовую может порвать запросто (застрянешь где-нибудь в канаве, дашь гари и редектор полетит или кардан и еще что-нибудь. Я вот однажды видел как краз в калее застрял, почти на половину колеса в грязь ушли. Дак он когда на первой внатяг хотел выбраться у него все шприльки на правой стороне на обоих ступицах срезало…)))))))))

Evgeny (Hades) есть зилы с дизелем д245 скажу сразу как повезет трактор он и есть трактор турбина полетит машина тогда неедет зато саляру экономит , вообщем я ездил на дизеле мне непонравилось

Alexey (Signy) Дизель от беларуса расход на 131 15 литров

Vanya (Korie) Карбюратор ваще неуважаю, чих- пих то свечи засрало то искри нет нихрена нетянет.у меня стоит д-245, у брата 645 восьмерка дизельок.одно могу сказать дизель или едит или нет, и тяга мощ

Vanya (Korie) А нащот там турбина полетит и теде и тепе, так можна вообше на подсолнухе ездить и небоятса что шо либо поламаитса, В машине нужно за всем слидить начиная от масла заканчивая давлениям в шинах.ейо нада чуствувать и недопускать халатности.

Nail (Fulvius) ну если следить за машиной, то чих-пих не будет и на бензине…

Vanya (Korie) Кароче ето на любителя.
Просто дизель ето сила, тяга, етож грузовая а не легковая машина. Причом я невидил ниодного импортного грузовика фури карбюратора. А если д_240 херня то есть 645_д. V8 дизель шо стрелку ложит шо тянет, и ест до 25л.

Rais (Melanthios) НА ДИЗЕЛЕ В КАРЬЕР НЕ ЗАЕХАТЬ, ЛУЧШЕ НА СТАРОМ ДОБРОМ КАРБЮРАТОРЕ))))

Vanya (Korie) И на 645 дизиле с 8 ступенчатой кпп?

Andrey (Malea) на 645 дизель запчастей не найти, и стоят они не дешево и чтот неочень он хлипкий какой-то, у моего друга на зилу 4331 стоял 645 дв, словил клина и он поставил ямз236- мазовскую шестерку, надежный, никаких турбин, и всяких приблуд, прост до безобразия, а прет как танк, только сам двигатель с установкой не малых денег обошелся, Ставят еще с трактора без турбины, надежный, мало жрет, только вот максимальная скорость с 55км/ч

Sergey (Kasper) Ванька,
на 100% согласен!

Alexey (Signy) вы все какой-то бред пишити. д-245 что с турбиной что без турбины очень хороший двигатель, я не знаю с ним проблем 9 лет и жрёт 15 литров на 100 км.

Alexey (Signy) У Минского тракторного узкий рабочий диапазон. Привычку надо иметь. А так дизель прост и надёжен.

Andrey (Malea) Какой стартер лучше поставить на ЗИЛ Д245. У меня стоит редукторный маленький. Для зимы слабенький. Не хочется переделывать на 24 в. Греть лампой поддон надоело

Andrey (Malea) У меня мотор от беларуса 82 го ) он лучше родного бензинового!!!

Alexey (Signy) В процессе установки Д 245 от быка. Сложного ничего нет. А с ценами на бензин, выгоднее на камазе работать. На работе на все авто ставят газ.

Коллеги подскажите кто ставил дизельный двигатель ОМ 366 от Мерседеса 814 на Зил 45085? Какие плюсы минусы? Заранее благодарен!!!

Павел (Manilala) Двигатель.

Геннадий (Kaipo) 5958 см3, хотя вопрос я задавал и по моему другой!!!

Павел (Manilala) Короче если правильно установишь цены ему не будет, а его минус вибрация.

ЗИЛ 130 – замена двигателя на дизельный Д 245/ Часть 2 – YouTube

google.com/ Часть 2 – Двигатель. Mechanic channel. SubscribeSubscribedUnsubscribe 6262. Loading …

Установка двигателя Д-240 на автомобиль ЗИЛ или ГАЗ | Fermer.Ru …

21 мар. 2010 г. – крепление движка и все можно ставить. ну там по мелочам удлинитель на …. Шумоизоляция наверное необходима,так как данный дизель всем …. У меня ЗИЛ 130 и старый вышедший из строя МТЗ мы его уже на … Посоветуйте какой ЗИЛ выбрать

koloritno.info

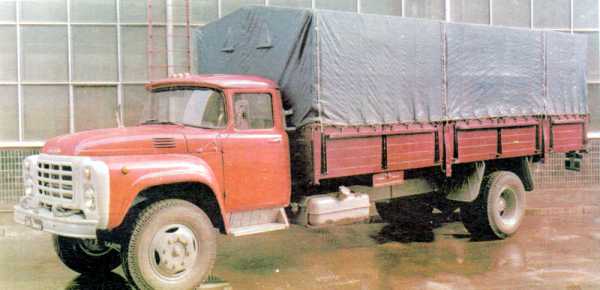

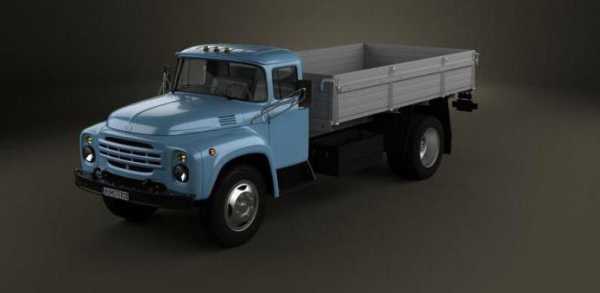

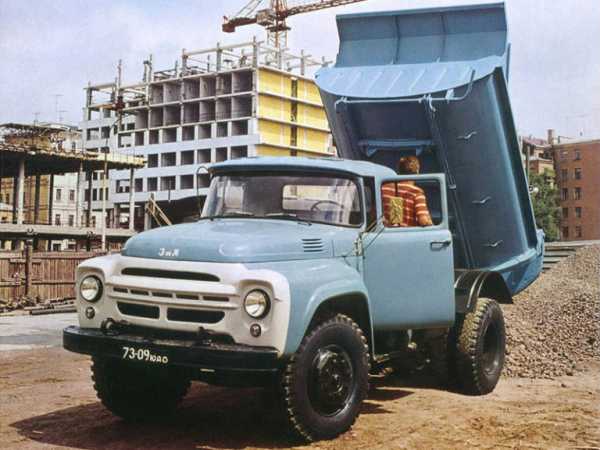

ЗИЛ 130: Московский ветеран. ЗИЛ-130

Кто у нас не знает эту машину – грузовик ЗИЛ-130? Он пришел на смену ветерану ЗИЛ-164 и находился на производстве три десятка лет. Много этих автомобилей и сегодня работают на наших дорогах.

Немного истории

Первые опытные образцы грузовика ЗИЛ-130 появились еще в 1958 году. После реконструкции Завода им. Лихачева в конце 1962 года была выпущена первая серийная партия машин. А массовое их производство развернулось в четвертом квартале 1964 года. Это был вполне современный для тех лет автомобиль, намного лучше своего предшественника. Он имел мощный V-образный двигатель и американизированную внешность: широкий капот, «пухлые» крылья и просторную кабину с панорамным ветровым стеклом.

Поначалу грузоподъемность этого автомобиля составляла 4 тонны, но поскольку он обладал большим запасом прочности, уже в 1965 году ее увеличили до 5 тонн. А в 1977 году начали выпуск модернизированной модели – ЗИЛ-130-76. Внешне она отличалась измененной облицовкой радиатора с низко установленными фарами, а грузоподъемность выросла до 6 тонн.

Кроме стандартного грузовика ЗИЛ-130, выпускались удлиненные версии ЗИЛ-130 Г и ЗИЛ-130 ГУ с базой 4500 и 5600 мм соответственно. «Стотридцатый» послужил базой для самосвалов, автоцистерн, автокранов, пожарных машин и т.д. В Украине на Луцком машиностроительном заводе (позже – ЛуАЗ) в 1965 – 1979 гг. на шасси ЗИЛ-130 выпускались фургоны-рефрижераторы ЛуМЗ-890Б. А прилуцкий завод «Пожмашина» выпускал пожарные автоцистерны АЦ-30. Всего до декабря 1994 года на Московском заводе им. Лихачева выпустили 3,38 млн. грузовиков семейства ЗИЛ-130.

В 1995 году производство машин ЗИЛ-130 перенесли на Уральский автомоторный завод возле Екатеринбурга (бывший Свердловск). Там автомобиль выпускался под маркой УамЗ-43140. Кабину и капот на него ставили от полноприводного автомобиля ЗИЛ-131 (6х6), который производился на этом предприятии с 1990 года. Выпускали на Урале и вариант с тракторным дизелем – ММЗ-245, мощностью 107 л.с.

Передовая «восьмерка»

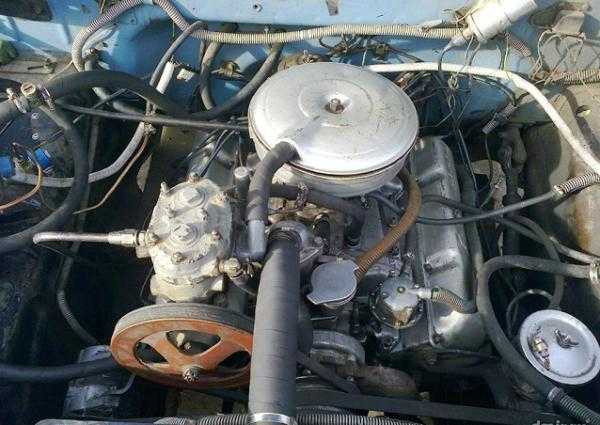

Автомобили семейства ЗИЛ-130 комплектовались новым V-образным карбюраторным двигателем рабочим объемом 6,0 л и мощностью 150 л.с. Блок его был чугунным, а головки цилиндров алюминиевые. В цилиндрах устанавливались гильзы «мокрого» типа из серого чугуна. Клапаны применялись верхние, карбюратор был двухкамерный.

Особых проблем с мотором ЗИЛ-130 обычно не бывает, он отличается долговечностью и надежностью. Конечно, при условии грамотной эксплуатации. За 30 лет выпуска машины ЗИЛ-130 ресурс двигателя до капитального ремонта увеличили со 150 до 350 тыс. км.

В первые годы после появления машины водители шутили по поводу мотора: мол, еще ни разу не менял масляного фильтра, и самое главное – найти его не могу. И не мудрено: процесс очистки масла происходил не в привычном фильтре, а в центрифуге, установленной на головке блока цилиндров, в ее передней части. И это устройство, кстати, нужно было очищать при сезонном обслуживании или после каждых 30 тыс. км. Если же нерадивые водители не делали этого, им светил промежуточный ремонт мотора со шлифовкой коленвала и заменой вкладышей.

От мотора до колес

На грузовиках ЗИЛ-130 устанавливалась механическая 5-ступенчатая КПП. Все передачи, кроме первой и заднего хода, были синхронизированными. Переключение происходило достаточно легко, но при условии двойного выжима сцепления. Уязвимое место коробки – подтекание масла из-за недостаточной надежности сальников или повреждения прокладок.

На первых образцах сцепление было однодисковым, но вскоре его заменили на двухдисковое. Оно работает надежно, проблемы могут возникнуть только из-за неисправности двигателя – осевого «разбега» коленчатого вала.

Карданные валы, если их крестовины своевременно смазывать, никаких хлопот не доставляют и служат 500-600 тыс. км.

Тем, кто покупает машину ЗИЛ-130, бывшую в употреблении, необходимо обратить внимание на задний мост: встречается его осевое смещение, что приводит к ускоренному износу резины. Рама автомобиля достаточно прочная, но при эксплуатации с перегрузкой на ней могут образовываться трещины.

Подвеска автомобиля ЗИЛ-130 – зависимая, на продольных полуэллиптических рессорах. В передней подвеске установлены гидравлические телескопические амортизаторы. Сзади имеются дополнительные рессоры – т.н. подрессорники. Отличительная черта основных рессор как спереди, так и сзади: их задние концы сделаны скользящими. Это дает преимущества при управлении автомобилем.

Тормозная система ЗИЛ-130 двухконтурная, с регулятором тормозных сил. Привод тормозных механизмов – пневматический. В системе имеется спиртовой предохранитель от замерзания конденсата. Кстати, каждые 1000 км конденсат необходимо сливать.

Рабочий «кабинет»

Конечно, сегодня назвать кабину ЗИЛ-130 кабинетом трудно – уровень комфорта не отвечает нынешним требованиям. Но для своего времени это был большой шаг вперед: по сравнению с кабиной предшественника ЗИЛ-164 она была гораздо просторнее. В ней свободно размещалось три человека. Зимой водитель мог не бояться холода: новый отопитель салона имел гораздо большую производительность, и даже в лютые морозы в салоне было тепло, а окна не запотевали. Прогрессивным в то время считался и пневматический привод стеклоочистителя.

Нельзя сказать что сиденья в кабине были слишком комфортными. Обтянутые снаружи кожзаменителем, под летним палящим солнцем они нагревались до такой степени, что можно было получить ожоги. Поэтому многие водители на подушку сиденья клали одеяло, которое нагревалось не так сильно. Конечно, поддерживать чистоту в салоне при этом было сложнее, но зато ехать удобнее. Сиденье водителя имело только одну регулировку – в продольном направлении, при помощи скобы.

Рулевая колонка – простая, без каких-либо регулировок. А рулевое колесо по-военному аскетичное, трехспицевое, с кнопкой сигнала по центру. Но вращать «баранку» легко благодаря гидроусилителю.

Щиток приборов ЗИЛ-130 сделан достаточно компактным и что важно – с регулировкой яркости ночной подсветки. Интересно также, что манометр на щитке не электрический, как обычно, а механический: в масляную магистраль мотора был вкручен штуцер, соединенный латунной трубочкой, свернутой в спираль, непосредственно с прибором. Позже ее заменили резиновой. При неправильном надевании (перекручивании), «резинка» часто лопается, а сейчас это дефицит.

Таким образом, ЗИЛ-130 – машина прочная, надежная и относительно дешевая: в зависимости от технического состояния и возраста, ходовые экземпляры можно купить за 1500-3500 у.е.

zil130.ru

Рядные двигатели автомобилей ЗИЛ

Строительные машины и оборудование, справочник

Категория:

   Устройство и работа двигателя

Рядные двигатели автомобилей ЗИЛ

Двигатель автомобиля ЗИЛ-164 карбюраторный четырехтактных шестицилиндровый рядный.

Цилиндры двигателя имеют рядное расположение и изготовлены в одном блоке, отлитом из чугуна вместе с картером. Плоскость разъема картера расположена ниже оси коленчатого вала. Вокруг цилиндров в блоке расположена водяная рубашка. С левой стороны блока водяная рубашка имеет люк, закрытый крышкой, прикрепленной на прокладке болтами. С правой стороны в блоке сделаны каналы для клапанов и расположена клапанная коробка, закрытая двумя крышками.

На блоке установлена на прокладке общая головка цилиндров, изготовленная из алюминиевого сплава. Головка крепится к блоку болтами и семью шпильками. Шпильки сделаны длинными и служат для присоединения кронштейнов, используемых при транспортировке двигателя. На передних шпильках крепится компрессор. В головке расположены камеры сгорания и отлита водяная рубашка.

Поршни с плоским днищем изготовлены из алюминиевого сплава. Юбка поршня цилиндрическая, с поперечным и продольным косыми разрезами. Зазор между юбкой поршня и цилиндром равен 0,08—0,10 мм.

На верхней части поршня установлены четыре кольца с корректированным давлением. Верхние три кольца компрессионные, нижнее — маслосъемное. На первом кольце сверху с внутренней стороны есть прямоугольная выточка, которой кольцо должно устанавливаться вверх. Два других компрессионных кольца имеют выточку на наружной кромке. Этой выточкой кольца должны устанавливаться вниз. Наличие выточек на кольцах способствует их некоторому скручиванию при установке в цилиндр, что улучшает приработку колец. На наружной поверхности маслосъемного кольца сделана выточка со сквозными прорезями. Верхнее компрессионное кольцо хромированное. Зазор в стыке у компрессионных колец: для хромированных 0,25—0,6 мм, для нехромированных 0,25—0,45 мм и для маслосъемного 0,15—0,30 мм. Зазор по высоте у компрессионных колец 0,035—0,072 мм, у маслосъемного 0,035—0,080 мм.

Поршневой палец плавающего типа изготовлен из хромистой стали, крепится в бобышках поршня двумя стопорными кольцами.

Шатун со стержнем двутаврового сечения изготовлен из углеродистой стали. В верхнюю головку запрессованы две бронзовые втулки. В нижней головке установлены стальные тонкостенные вкладыши с баббитовой заливкой. В верхней части нижней головки имеется боковое отверстие для разбрызгивания масла. Крышка к шатуну крепится двумя болтами, гайки которых шплинтуют. На стержне шатуна и на крышке с одной стороны сделаны выступы, которые при сборке должны быть обращены в одну сторону по стрелке, выбитой на днище поршня и направленной к передней части двигателя.

Коленчатый вал изготовлен из углеродистой стали; шейки вала подвергнуты поверхностной закалке т. в. ч. Вал не имеет противовесов. От коренных шеек к шатунным в валу высверлены смазочные каналы. Шатунные шейки для облегчения вала сделаны полыми. Вал установлен в двигателе на семи подшипниках, имеющих стальные тонкостенные вкладыши с баббитовой заливкой. На вкладышах сделаны канавки и отверстия для смазки. Средняя и задняя шейки вала более длинные, и крышки этих подшипников крепятся четырьмя болтами. Остальные крышки прикреплены двумя болтами каждая. На крышках промежуточных подшипников выбит порядковый номер. Этой стороной крышки должны быть обращены к распределительному валу. Отверстия под болты крепления крышек расположены несимметрично, что исключает неправильную установку крышек.

В шатунных и коренных подшипниках при сборке нового двигателя устанавливали с каждой стороны по одной прокладке толщиной 0,05 мм. Эти прокладки удаляют примерно через 15 000 км пробега, чтобы устранить ослабление посадки вкладышей.

Передний коренной подшипник коленчатого вала является установочным, и с обеих его сторон расположены упорные стальные шайбы с баббитовой заливкой. Осевой зазор вала в этом подшипнике должен быть в пределах 0,05—0,23 мм.

К фланцу заднего конца коленчатого вала шестью болтами прикреплен маховик.

На переднем конце вала закреплены на шпонке стальная распределительная шестерня, маслоотражатель и шкив привода вентилятора.

Двигатель автомобиля ЗИЛ-130 имеет рабочий объем 6,0 л, степень сжатия 6,5 и развивает мощность 150 л. с. при 3200 об/мин (модель ЗИЛ-130).

Чугунный блок-картер двигателя представляет собой совместную отливку картера и двух секций цилиндров (правой и левой), оси которых расположены под углом 90°. Плоскость разъема картера расположена ниже оси коленчатого вала. Снизу к картеру прикреплен болтами на уплотняющей прокладке стальной штампованный поддон. В поддоне имеется маслосливное отверстие, закрытое магнитной пробкой.

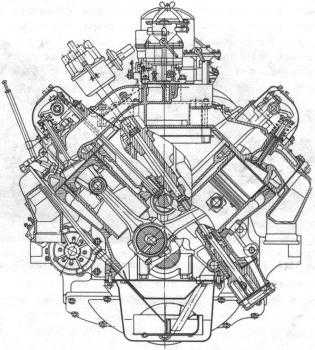

Рис. 1. Поперечный разрез двигателя автомобиля ЗИЛ-130

Цилиндры представляют собой чугунные гильзы мокрого типа, установленные в обеих секциях блок-картера. В верхней части бурт гильзы входит в выточку верхней плоскости секции блок-картера, и гильза зажимается головкой, закрепляемой на блок-картере на прокладке. В нижней части гильза уплотняется в перегородке секции с помощью двух резиновых колец, установленных в выточках утолщения гильзы. Полость меиеду наружными стенками блока и гильзами образует водяную рубашку. В верхнюю часть каждой гильзы запрессована короткая вставка из антикоррозионного чугуна.

Рис. 2. Продольный разрез двигателя автомобиля ЗИЛ-130

Головки секций блока изготовлены из алюминиевого сплава. Каждая головка устанавливается на плоскости секции блока на асбостальной прокладке и крепится к блоку болтами. Эти болты нужно затягивать на холодном двигателе и в определенном порядке; момент затяжки гаек доля«ен быть в пределах 7—9 кГ -м.

Рис. 3. Детали двигателя ЗИЛ-130

В головке над цилиндрами расположены полностью обработанные камеры сгорания полуклиновой формы, клапаны механизма газораспределения, впускные и выпускные каналы и ввернуты свечи зажигания. Двойные стенки отливки головки образуют водяную рубашку, сообщающуюся с водяной рубашкой блок-картера. Между головками над блок-картером закреплена отлитая из алюминиевого сплава крышка, в которой расположены впускные каналы системы питания и водяные каналы системы охлаждения. С впускными каналами соединен карбюратор, закрепленный на крышке. К выпускным каналам головок с наружной их стороны присоединяются выпускные трубопроводы.

Поршни с плоским днищем изготовлены из алюминиевого сплава и покрыты оловом. Юбка поршня овального сечения имеет конусную поверхность. На юбке сделан разрез Т-образной формы. В верхней части головки поршня залита чугунная кольцевая вставка, в которой проточена канавка для установки верхнего компрессионного кольца, что улучшает условия его работы. Зазор между гильзой и поршнем равен 0,045— 0,033 мм.

Поршневые компрессионные кольца с корректированным давлением изготовлены из чугуна и имеют прямой замок. На верхней внутренней кромке каждого кольца сделана выточка, обеспечивающая скручивание кольца при установке в цилиндр. Рабочая поверхность верхних двух колец хромированная; у нижнего, третьего кольца наружная поверхность конусная.

Маслосъемное кольцо чугунное с прорезями (в первых выпусках автомобилей) или составное из двух плоских стальных колец и двух стальных гофрированных расширителей — осевого и радиального. Кольцо установлено в нижнюю канавку на поршне, имеющую радиальные отверстия в его стенке.

Зазор в замке колец должен быть равен у верхнего компрессионного кольца 0,25—0,6 мм, у нижнего 0,15—0,7 мм, у маслосъемного 0,9 — 1,5 мм.

Поршневой палец плавающего типа стальной, закаленный т. в. ч., закрепляется в отверстиях бобышек поршня двумя стопорными пружинными кольцами. Палец установлен в бобышках холодного поршня с натягом. Сборка производится при нагреве поршня до 55° С. Ось поршневого пальца смещена относительно оси цилиндра в сторону действия наибольшего бокового усилия на 1,6 мм.

Шатун со стержнем двутаврового сечения изготовлен из стали. В верхнюю головку шатуна запрессована свертная бронзовая втулка, для смазки которой в головке сверху просверлено отверстие. Отъемная крышка нижней головки крепится к шатуну двумя болтами, гайки которых шплинтуются. В нижней головке установлены взаимозаменяемые тонкостенные трехслойные вкладыши.

При установке в двигатель для левой группы цилиндров выступ на стержне шатуна и лыска на днище поршня должны быть обращены вперед; для правой группы цилиндров — в разные стороны: лыска вперед, а выступ назад.

Момент затяжки гаек шатунных болтов должен быть равен 7—8 кГ * м. Разница в весе комплектов поршня с шатуном не должна превышать 16 г.

Пятиопорный коленчатый вал 23 изготовлен из стали вместе с противовесами; шейки вала закалены. Расположение кривошипов вала и порядок чередования тактов в цилиндрах стандартные для V-образного восьмицилиндрового двигателя. Вал имеет четыре кривошипа с шатунными шейками, к каждой из которых присоединяются по два шатуна. В шатунных шейках высверлены грязеуловительные камеры, закрытые пробками и соединяющиеся с масляными каналами. Вал установлен в стенках и перегородках блок-картера на пяти коренных подшипниках с триметаллическими вкладышами. Радиальный зазор между шейкой вала и подшипником равен 0,026—0,085 мм. Передний подшипник коленчатого вала является установочным. По обеим сторонам его установлены стале-баббитовые трехслойные упорные шайбы. Осевой зазор коленчатого вала в установочном подшипнике равен 0,075—0,245 мм. Крышки подшипников крепятся к блоку двумя болтами каждая. Момент затяжки болтов должен быть равен 11 —13 кГ-м. К фланцу конца коленчатого вала болтами крепится маховик с зубчатым венцом для стартера.

На задней шейке коленчатого вала имеется маслосбрасывающий гребень, входящий в канавку подшипника, имеющую сливное отверстие. За гребнем на валу имеется маслосбрасывающая резьба, а в подшипнике установлен сальник с асбестовой набивкой, под которым на валу сделана масло-сгонная спиральная накатка. Под крышкой подшипника в задней части поставлены резиновые уплотнительные прокладки, а по бокам в пазах крышки — деревянные уплотнители.

На переднем конце коленчатого вала закреплены на шпонках упорный диск, распределительная шестерня, маслоотражатель и шкив привода вентилятора. В торец коленчатого вала ввернут храповик для пусковой рукоятки. Вал со ступицей шкива проходит через отверстие крышки распределительных шестерен, в которой установлен резиновый каркасный сальник. Снизу к блок-картеру прикреплен масляный поддон, в котором расположен маслоприемник насоса (рис. 58).

Клапаны в каждой головке секции блока расположены в один ряд, наклонно к оси цилиндра. Все клапаны изготовлены из жаростойкой стали; фаска выпускного клапана наплавлена жаростойким сплавом. Клапаны установлены в направляющих чугунных втулках, запрессованных в головку, и удерживаются в закрытом положении пружинами, закрепленными на клапанах опорными шайбами с коническими разрезными сухариками. Диаметр головки впускного клапана больше, чем у выпускного. На впускных клапанах установлены резиновые колпачки, садящиеся при открытии клапана на втулку и устраняющие подсос масла в зазоры между втулкой и клапаном. На направляющей втулке клапана имеется уплот-нительное кольцо. Под пружину поставлена шайба.

Выпускной клапан имеет натриевое охлаждение.

Под пружиной клапана установлен механизм, обеспечивающий принудительное его проворачивание. При 3200 об/мин коленчатого вала двигателя клапан вращается со скоростью 30 об /мин. Устройство и действие механизма были рассмотрены ранее.

Вставные седла клапанов, изготовленные из жаростойкого чугуна, запрессованы в головку блока.

Над клапанами расположены стальные литые коромысла, установленные на бронзовых втулках на полых осях, которые закреплены на головках в стойках. Положение коромысел на осях фиксируется упорными концевыми шайбами и распорными пружинами. В концы коромысел со стороны штанг ввернуты регулировочные винты, закрепленные контргайками. Зазор между стержнем клапана и коромыслом в холодном двигателе должен быть равен 0,4—0,45 мм. Клапанный механизм на каждой головке закрыт стальной штампованной крышкой, которая крепится к головке болтами через уплотняющую прокладку.

Штанги стальные трубчатого сечения с запрессованными по концам закаленными наконечниками, имеющими сферическую форму. Толкатели цилиндрические, изготовлены из стали. Для повышения износостойкости торцовая рабочая поверхность толкателей наплавлена специальным чугуном. В нижней части стенки толкателя имеется маслосливное отверстие. Толкатели установлены в направляющих каналах, сделанные в отливке блок-картера.

Распределительный вал стальной с закаленной рабочей поверхностью кулачков и шестерни привода распределителя зажигания. Вал установлен в стенках и перегородках блок-картера у основания обеих секций блока, на пяти опорах с биметаллическими втулками. На переднем конце вала закреплена на шпонке с помощью гайки распределительная шестерня, входящая в зацепление с шестерней коленчатого вала. В отверстии переднего конца вала установлен штифт с пружиной привода датчика ограничителя числа оборотов двигателя. В осевом направлении вал фиксируется упорным стальным фланцем, прикрепленным болтами к блоку п входящим между торцом передней шейки вала и торцом ступицы шестерни. Осевой зазор вала равен 0,08—0,208 мм и определяется толщиной распорного кольца, закрепленного на валу между шестерней и передней шейкой. От распределительного вала приводятся в движение масляный насос и распределитель зажигания.

Распределительные шестерни закрыты чугунной крышкой, прикрепленной к блок-картеру на прокладке болтами. С левой стороны двигателя расположен маслоизмерительный стержень.

Двигатель в собранном виде крепится к раме автомобиля в трех точках: двумя лапами картера маховика сзади и с помощью кронштейна в передней части. В местах крепления поставлены по две двойные (нижняя и верхняя) резиновые подушки. Для устранения продольных перемещений двигатель в передней части связан с поперечиной рамы продольной тягой, соединяемой с кронштейнами на резиновых подушках.

Основные данные по двигателю ЗИЛ-130 приведены в приложении.

На автомобилях ЗИЛ-131 устанавливают двигатель (модель ЗИЛ-131), который лишь незначительными конструктивными изменениями отличается от двигателя ЗИЛ-130. Изменена форма масляного поддона картера, имеющего смещенный вперед колодец с отъемной крышкой, в котором установлен маслоприемник насоса. Все соединения и оборудование двигателя герметизированы; изменена конструкция привода вентилятора с учетом возможности преодоления автомобилем глубоких бродов.

Двигатель автомобиля ЗИЛ-111 имеет рабочий объем 6,0 л, степень сжатия 9,0 и развивает мощность 220 л. с. при 4400 об/мин. Конструкция двигателя в основном аналогична двигателю ЗИЛ-130, но имеет ряд отличий.

Уплотнение гильзы цилиндра в нижней перегородке блока 8 осуществляется с помощью трех резиновых колец.

Поршни облегченного типа; нерабочая часть юбки поршня вырезана; в поршне в приливах бобышек залиты усилительные стальные пластины. В канавках верхней части поршня установлены два компрессионных и одно маслосъемное кольца. На внутренней кромке компрессионных колец имеется выточка, которой они устанавливаются вверх. Верхнее кольцо хромированное, нижнее кольцо конусное. Чугунное маслосъемное кольцо имеет прорези; в канавке сделаны дренажные отверстия.

К фланцу заднего конца коленчатого вала болтами крепится корпус гидротрансформатора силовой передачи автомобиля.

Привод распределительного вала осуществляется бесшумной цепной передачей, состоящей из двух звездочек, закрепленных на переднем конце коленчатого и распределительного валов, и многозвенчатой цепи. Цепь снимается с двигателя только вместе со звездочками. Цепная передача закрыта крышкой.

Стальные цилиндрические толкатели снабжены гидравлическим устройством, обеспечивающим автоматическое устранение зазора и бесшумность работы клапанного механизма. В связи с этим в коромыслах клапанов отсутствуют регулировочные винты. Устройство и работа таких толкателей были рассмотрены ранее. Масло к толкателям подается из масляных магистралей, расположенных в обеих секциях блока в приливах, где установлены толкатели. Фазы газораспределения двигателя изменены.

Изменена также конструкция верхней крышки блока в связи с другим оборудованием системы питания и смазки, устанавливаемым на ней, и головок вследствие повышения степени сжатия двигателя.

Двигатель крепится к раме автомобиля на трех упругих опорах. Две споры расположены впереди на блоке цилиндров, а третья размещена на заднем кронштейне картера автоматической коробки передач. Основные данные по двигателю приведены в приложении.

Рис. 3. Двигатель автомобиля ЗИЛ-111

Двигатель автомобилей Урал-375 и Урал-377 представляет собой модификацию двигателя ЗИЛ-130 (модель ЗИЛ-375ЯЧ). Рабочий объем двигателя повышен до 7,0 л в результате увеличения диаметра цилиндров до 108 мм. Степень сжатия 6,5, мощность 180 л. с. при 3000 об/мин с ограничителем числа оборотов.

В конструкцию двигателя внесены незначительные изменения. Так, изменена форма масляного поддона картера, имеющего смещенный вперед колодец, в котором установлен маслоприемник насоса. На автомобиле Урал-375 все соединения и оборудование двигателя герметизированы и изменен привод вентилятора с учетом возможности преодоления автомобилем глубоких бродов.

На автомобилях ЗИЛ-133 устанавливают форсированную модификацию двигателя ЗИЛ-375. Степень сжатия двигателя повышена до 7,4, а мощность — до 220 л. с. при 3600 об/мин (модель ЗИЛ-133). Конструкция двигателя в основном одинакова с рассмотренной выше.

Читать далее: Двухтактные дизели ЯМЗ

Категория: –
Устройство и работа двигателя

Главная → Справочник → Статьи → Форум

stroy-technics.ru

Проектирование и испытание V-образных двигателей

Первый V-образный двигатель ЗИС-ЭПЗ (рис. 2), построен­ный на заводе им. И. А. Лихачева, предназначался для усовершен­ствованной модификации легкового семиместного автомобиля ЗИС-110, для которого требовался двигатель большой мощности с относительно малыми габаритными размерами. Так как при проектировании двигателя ЗИЛ-130 был широко использован опыт создания двигателя ЗИС-ЭПЗ, ниже приведены его основ­ные данные и результаты испытаний.

Основные данные двигателя ЗИС-ЭПЗ
Тип Двигателя — V-образный, восьмицилиндровый, четырехтактный, с жидкостным охлаждением
Рабочий объем в л. — 6 (5,969)
Диаметр цилиндра в мм — 100
Ход поршня в мм — 95
Отношение хода поршня к диаметру ци­линдра — 0,95
Степень сжатия — 7,3
Максимальная мощность в л. с. и соот­ветствующая ей частота вращения в об/мин. — 180/4000
Максимальный крутящий момент в кгс-м и соответствующая ему частота вра­щения в об/мин — 44/1800
Минимальный расход топлива в г/(л. с. ч) — 220
Литровая мощность в л. с./л — 30
Максимальное среднее эффективное да­вление в кгс/см2 — 9,25
Средняя скорость поршня в м/с — 12,7
Масса двигателя в кг — менее 400
Порядок работы двигателя — 1—5—4—2—6—3—7—8

В двигателе ЗИС-ЭПЗ была применена полусферическая пол­ностью обработанная камера сгорания с клапанами, оси которых расположены в плоскости, перпендикулярной к оси коленчатого вала. В этом случае удается расположить в головке очень короткие с большим проходным сечением впускные каналы и применить клапаны большого диаметра. В результате этого обеспечивается хорошее наполнение цилиндров при большой частоте вращения и удовлетворительная очистка камеры сгорания от остаточных газов. Кроме того, значительная часть свежего заряда попадает на выпускной клапан, что приводит к некоторому его охлаждению и к лучшей подготовке смеси к сгоранию. Центральное расположе­ние свечи зажигания в камере сгорания уменьшает длину пути фронта пламени, улучшая тем самым антидетонационные свойства двигателя.
Применение двухрядного V-образного расположения цилин­дров позволило сократить по сравнению с двигателем ЗИС-110, габаритную длину на 290 мм и высоту на 30 мм. Ширина дви­гателя увеличилась на 30 мм. Такое изменение габаритных раз­меров двигателя привело к снижению его массы на 18 кг (с 403 до 385 кг).

Двигатель ЗИС-ЭПЗ

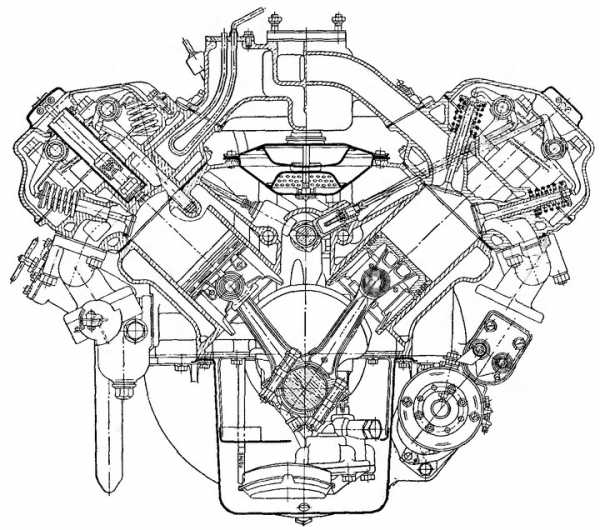

Рис. 2. Поперечный разрез двигателя ЗИС-ЭПЗ

Увеличенное расстояние между осями цилиндров (124 мм вместо 106 мм у двигателя ЗИС-110) и принятое расположение клапанов позволили увеличить диаметр впускного клапана с 43 до 45,5 мм и выпускного с 36,5 до 39 мм (проходное сечение в кла­панах возросло примерно на 11%). Уменьшение хода поршня (со 118 до 95 мм) увеличило перекрытие шеек коленчатого вала с 5 до 17,5 мм и уменьшило среднюю скорость поршня с 14,2 до 12,7 м/с, несмотря на повышение номинальной частоты вращения коленчатого вала.
Первый экземпляр двигателя ЗИС-ЭПЗ был укомплектован двухкамерным карбюратором МКЗ-ЛЗ, с которым он развил мак­симальную мощность 160 л. с. при п = 3500 об/мин и максималь­ный крутящий момент 41 кгс-м. при п = 2000 об/мин. Литровая мощность не превышала 27 л. с, что при степени сжатия 7,3 явно недостаточно.

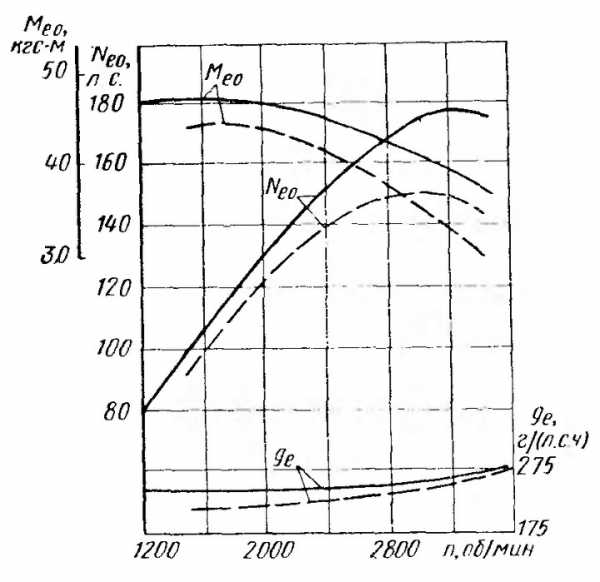

Характер протекания кривой мощности в диапазоне частоты вращения 3300—4000 об/мин давал основание полагать, что в этом диапазоне резко уменьшается наполнение двигателя. Дальнейшие исследования показали, что главной причиной недо­статочного наполнения в зоне номинальной частоты вращения является сопротивление карбюратора. После замены карбюра­тора МКЗ-ЛЗ карбюратором Л КЗ К-21, имеющего большие раз­меры диффузоров, увеличился крутящий момент во всем диапазоне частоты вращения скоростной характеристики на 3—3,5 кгс-м при максимальном его значении 43,5 кгс-м. Максимальная мощ­ность составляла 176 л. с. при п = 4000 об/мин.
Увеличение диаметра смесительных камер карбюратора, а также входных отверстий во впускной трубе не повлияло на мощностные параметры двигателя.
Изменение фаз газораспределения привело к снижению пока­зателей двигателя, что подтвердило правильность выбора опти­мальных фаз.
В процессе дальнейших исследований на двигатель было уста­новлено два карбюратора К-21 с диффузорами диаметром 32,5 мм и одновременно газовый подогрев впускной трубы был заменен водяным от системы охлаждения. Эти мероприятия повысили максимальную мощность еще на 10 л. с. при неизменном макси­мальном крутящем моменте.

Испытания двигателя

Двигатель подвергался также испытаниям на надежность, в ре­зультате которых было установлено следующее:
— тепловой зазор между поршнем и цилиндром и овальность юбки поршня недостаточны для нормальной работы двигателя на напряженных режимах. Увеличение овальности юбки путем уменьшения ее диаметра в сечении под углом 45° к оси пальца на 0,12 — 0,3 мм устранило задиры поршня;
— трещины в днищах поршней являлись следствием недоста­точной жесткости самого днища и малой прочности алюминиевого сплава АЛ10В.
— разрушение вкладышей коренных подшипников, изгото­вленных из сталебаббитовой ленты, было усталостным;
— каналы подвода масла к направляющим втулкам клапанов не обеспечивали нужного количества смазки.

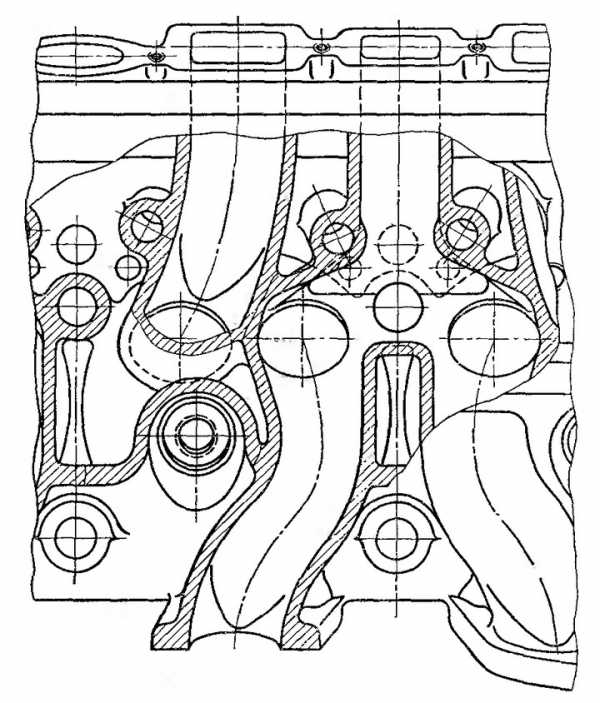

Рис. 3. Расположение газовых каналов в головке двигателя ЗИС-ЭПЗА

В связи с составлением технического задания на проектирова­ние нового городского автобуса большой вместимости (75 пасса­жиров) на базе двигателя ЗИС-ЭПЗ с максимальным использова­нием его деталей был спроектирован восьмицилиндровый двига­тель ЗИС-Э113А с рабочим объемом 7 л. Повышение рабочего объема было достигнуто за счет увеличения диаметра цилиндра и хода поршня (соответственно до 105 и 100 мм). Было очевидно, что модификация ЗИС-ЭПЗА, спроектированная на базе двига­теля для легкового автомобиля, не будет иметь требуемой долго­вечности при установке на городской автобус. Однако постройка и испытание такого двигателя позволили получить его скоростную характеристику и использовать ее при разработке основных пара­метров городского автобуса большой вместимости.
Проведенная конструктивная разработка и испытания двига­теля ЗИС-Э113 с полусферической камерой сгорания и с клапанами, расположенными в плоскости, перпендикулярной к оси коленча­того вала, показали, что этот двигатель имеет определенные недо­статки, а именно:
— большая ширина головок цилиндров и, следовательно, большая их масса;
— удвоенное число осей коромысел;
— большие стойки коромысел, необходимые для установки двух осей в каждой головке;
— недостаточный обдув свечи зажигания и трудность ее обслу­живания из-за расположения в глубоком колодце;
— увеличение октанового числа топлива вследствие малой турбулизации заряда в камере сгорания.
Указанные недостатки, в какой-то мере допустимые при малом выпуске двигателей и установке их на легковых автомобилях, при увеличении выпуска и оборудовании этими двигателями автобусов становятся не только нежелательными, но и недопустимыми. Поэтому для нового двигателя была выбрана шатровая, полностью обработанная камера сгорания с клапанами, расположенными в одной плоскости, параллельной оси коленчатого вала (рис. 3). Это позволило уменьшить ширину и массу головки цилиндров, в результате чего габаритная ширина двигателя сократилась на 59 мм (с 762 до 703 мм), а его масса — па 20 кг (с 385 до 365 кг).
Масса двигателя, равная 365 кг, не является минимально воз­можной, поскольку при создании двигателя ЗИС-ЭПЗА макси­мально использовались детали двигателя ЗИС-ЭПЗ. Это во мно­гих случаях исключало возможность наиболее рационального уменьшения размеров и массы деталей нового двигателя.
Шатровая камера сгорания при диаметре цилиндра 105 мм и степени сжатия 6,8, имеет кольцевой вытеснитель, обеспечиваю­щий более интенсивное, чем в полусферической камере сгорания, завихрение рабочей смеси, что дает возможность несколько снизить потребное октановое число топлива.

Основные данные двигателя ЗИС-ЭПЗА

Тип двигателя — V-образный, восьмицилиндровый
Рабочий объем в л — 7 (6,927)
Диаметр цилиндра в мм — 105
Ход поршня в мм — 100
Отношение хода поршня к диаметру ци­линдра — 0,952
Степень сжатия — 6,8
Максимальная мощность в л. с. и соот­ветствующая ей частота вращения в об/мин — 180/3200
Максимальный крутящий момент в кгс-м и соответствующая ему частота вра­щения в об/мин — 47,5/1600
Минимальный расход топлива в г/(л. с. ч) — 240
Литровая мощность в л. с/л — 25,7
Среднее эффективное давление в кгс/см2 — 8,6
Средняя скорость поршня в м/с — 10,7
Порядок работы двигателя — 1—5—4—2—6—3—7—8

На рис. 4 дан поперечный разрез двигателя ЗИС-ЭПЗА, а на рис. 5 его скоростная характеристика. Этот двигатель с карбю­ратором МКЗ-ЛЗ имел максимальную мощность 150 л. с. при п — = 3100 об/мин и максимальный крутящий момент 44,5 кгс-м, при п = 1700 об/мин, т. е. параметры двигателя оказались ниже проектных.

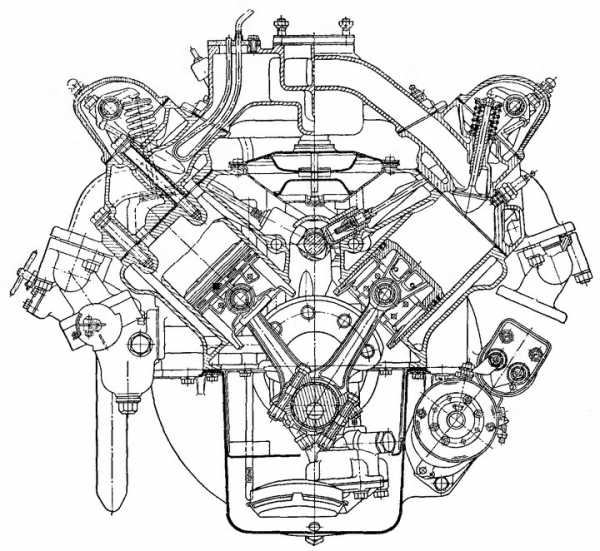

Рис. 4. Поперечный разрез двигателя ЗИС-ЭПЗА

Как и в случае с двигателем ЗИС-Э113, проектные параметры двигателя ЗИС-Э113А были получены при установке впускной трубы с водяным подогревом и двух карбюраторов ЛКЗК-21 с диф­фузорами диаметром 29,5 мм. Двигатель развил мощность 176 л. с. при п = 3300 об/мин и крутящий момент 47,5 кгс-м при п — = 1600 об/мин.

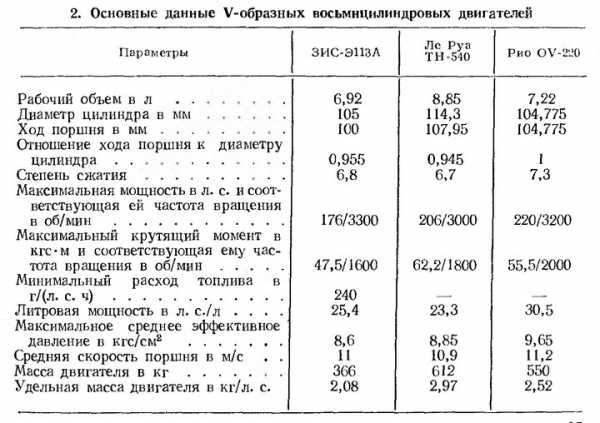

В табл. 2 приведены основные данные двигателей ЗИС-ЭПЗА и американских двигателей Ле Руа и Рио, сконструированных специально для грузовых автомобилей (в большинстве случаев американские фирмы, производящие грузовые автомобили, при­меняли на них дефорсированные модификации V-образных дви­гателей легковых автомобилей).
При испытаниях двигателя ЗИС-Э113А были отмечены тре­щины на днищах поршней, выкрашивание биметаллических вкла­дышей подшипников коленчатого вала, износ шеек коленчатого вала, питтинг на опорной поверхности толкателей и отсутствие вращения толкателей во время работы двигателей. Вследствие повышенного расхода масла через отверстия в коромыслах кла­панов в камеру сгорания поступало значительное количество масла, что приводило к образованию толстого слоя нагара на элементах деталей, находящихся в камере сгорания. Уменьшить расход масла через отверстия в коромыслах при помощи жиклеров не удалось.

Рис. 5. Скоростная характе­ристика двигателя ЗИС-Э113А с различными карбюратора­ми (индекс «О» означает, что параметры приведены к нор­мальным условиям):
—————— карбюратор МКЗ-ЛЗ;
— — — — — — — — — — два карбюратора К-21 с диффузорами диаметром 29,5 мм

zil130.ru

обзор, технические характеристики и отзывы

ЗИЛ-130 – это легендарный советский грузовик, который начали создавать в послевоенные годы. Машина заменила предшественника под индексом 164, основное предназначение – сельскохозяйственная сфера и строительные работы. Авто окрашивалось преимущественно в синие и белые колеры, хотя до этого все модификации были цвета хаки, поскольку предназначались в основном для военных целей. До 1962 года модификация производилась под маркой ЗИС-150. До 90-х годов прошлого столетия выпуск осуществлялся в Москве, затем мощности были перенесены в Новоуральск. Второе наименование авто – «Амур». Изучим особенности и возможности данного транспортного средства.

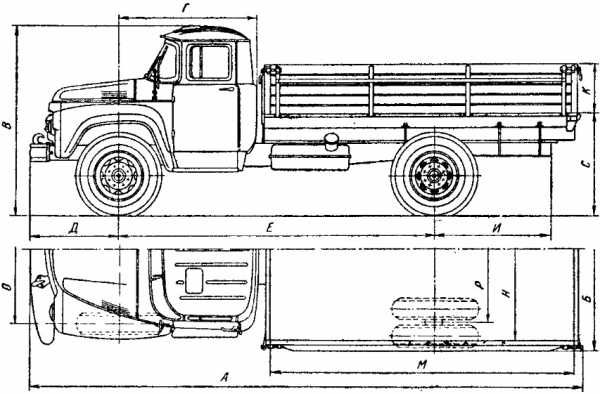

Основные параметры

Ниже приведены характеристики ЗИЛа-130:

  • Нагрузка полезная – 5 тонн.
  • Аналогичный показатель на седло – 5,4 т.
  • Вес груженого полуприцепа – 8 т.
  • Снаряженная масса грузовика – 9,5 т.
  • Показатель нагрузки на переднюю/заднюю ось – 2,12/2,18 т.
  • Длина/ширина/высота – 6,67/2,5/2,4 м.
  • Дистанция от задней части кабины до фронтальной оси – 1,64 м.
  • Аналогичное расстояние до переднего буфера – 1,07 м.
  • Колесная база – 3,8 м.
  • Погрузочная высота – 1,45 м.
  • Внутренняя дина/ширина/высота платформы – 3,75/2,32/0,57 м.
  • Колея задних/передних колес – 1,79/1,8 м.
  • Промежуток от дорожного покрытия до опорной плоскости седла – 1,24 м.

Эксплуатационные показатели

Грузовик ЗИЛ-130 развивает максимальную скорость до 90 километров в час. Тормозной путь автомобиля с полным весом без прицепа при 30 км/ч на горизонтальной площадке (сухой асфальт) составляет 11 метров. Контрольный расход горючего – 28 литров на 100 км при полной нагрузке. Радиус поворота в максимально удаленной точке – 8,9 м. Клиренс – 27 сантиметров. Угол рассеивания света спереди и сзади – 38/27 градусов.

Двигатель ЗИЛа-130

Автомобиль оснащается четырехтактным V-образным силовым агрегатом с карбюратором и верхним размещением клапанов. Восемь цилиндров расположены под прямым углом по отношению друг к другу. Ход поршня – 95 мм. Рабочий объем цилиндров составляет шесть литров при компрессии с индексом 6.

Далее указаны прочие параметры двигателя ЗИЛ-130:

  • Мощность номинальная – 150 лошадиных сил.
  • Оборотистость – 3200 вращений в минуту.
  • Нумерация цилиндров – ведется от вентилятора мотора.
  • Сухая масса агрегата с сопутствующими элементами (сцеплением, коробкой передач, насосом, компрессором и стояночным тормозом) – 640 кг.
  • Материал блока цилиндров – чугунный узел с легкосъемными вставными сырыми гильзами.
  • Уплотнение – резиновые кольца в нижней части.
  • Головки элементов – из алюминиевого сплава с вставными седлами.
  • Поршневая группа – овальной формы, из алюминиевого состава со стальными пустотелыми плавающими пальцами. Кольцевые детали – компрессионные с хромированными вставками, одно из них является маслосъемным.

Прочие элементы силовой установки

Дизель ЗИЛа-130 имеет стальные взаимозаменяемые вкладыши на шатунах, а также кованый пятиопорный коленчатый вал с канавами для смазки и грязевыми уловителями. Чугунный маховик оснащен зубчатым венцом для запуска силовой установки. Распределительный вал также сделан из стали, имеет пять опор.

Фазы газораспределения:

  • Открытие и закрытие впускного клапана – 31 и 81 градус до верхней и после нижней мертвой точки.
  • Аналогичные показатели выпускного клапана – 67/47 гр. (до н.м.т и после в.м.т.).

Привод распредвала оснащен шестеренками с косыми зубцами, ведомый элемент сделан из чугуна. Верхние клапаны находятся наклонно в одном ряду. Они активируются при помощи коромысел, штанг и толкателей. Выпускные аналоги оборудованы жаростойкой наплавкой, пустотелые, снабжены приспособлением для принудительного проворачивания во время работы.

Толкатели – стальные, механические с чугунной наплавкой. Механизм оборачивания выпускного клапана – шарикового типа с принудительным принципом действия. Отводящий газопровод сделан из алюминиевого сплава, оборудован водяной рубашкой, находится между головками блока с каждой стороны мотора.

Смазочная система

Этот блок автомобиля ЗИЛ-130 представляет собой смешанный механизм, работающий путем разбрызгивания жидкостных масс под давлением с охлаждением в радиаторе. Масляная помпа шестеренчатого типа имеет пару секций, размещена справа возле блока цилиндров. Верхний отсек насоса служит для подачи масла через фильтр в основную систему обслуживания двигателя. Нижняя секция направляет жидкость в радиатор, перепускной клапан отрегулирован на 1,2 кгс/кв.м.

Фильтр для масла – центробежный элемент с центрифугой (имеет реактивный принцип работы). Радиатор этой системы является трубчатой конструкцией с воздушным охлаждением, монтируется перед жидкостным аналогом. Вентиляция картера осуществляется принудительно, посредством отвода газов через специальный клапан.

Питание

ЗИЛ-130 имеет следующие особенности системы питания:

  • Подача горючего – принудительного типа с диафрагменным герметичным насосом.
  • Используемый бензин – А-76 (или дизельное топливо).
  • Тип помпы – Б-10 с ручной подкачкой (основной процесс в нормальном режиме выполняется автоматически).
  • Вид подогрева топливовоздушной смеси – специальная рубашка на впускном подающем патрубке.
  • Резервуар для топлива – вмещает 170 литров, установлен на левом лонжероне под платформой.
  • Щелевой магистральный топливный фильтр расположен на кронштейне бензобака.
  • Фильтр тонкой очистки – керамический.
  • Аналог в топливном резервуаре – сетчатого типа.
  • Карбюратор – двухкамерный блок с ускорительным насосом и экономайзером (К-88А).
  • В устройстве ЗИЛа-130 предусмотрен трубчато-ленточный радиатор, а также воздушный фильтр с двумя степенями очистки.
  • Избыточное давление на радиаторном клапане – 1 кгс/кв.м.
  • В термостате имеется твердый наполнитель с водяной рубашкой охлаждения.
  • Жалюзи – вертикальные, створчатые, корректируются из кабины.
  • Водяной насос – центробежный с приводом от основного вала.
  • Вентилятор – оборудован шестью изогнутыми лопастями.

Трансмиссионный узел

Сцепление ЗИЛа-130 находится на ведомом диске, представляет собой однодисковый сухой блок с демпфером пружинного типа. Фрикционные накладки сделаны из асбестового состава. Коробка переключения передач – механической конфигурации на пять передних и одну заднюю скорость (с парой инерционных синхронизаторов). Передаточные числа – 7,44/4,1/2,29/1,47/1,0/7,09.

Карданные шарниры установлены в количестве трех штук на игольчатых подшипниках. Валы этой системы имеют промежуточную опору на раме.

Подвеска и мосты

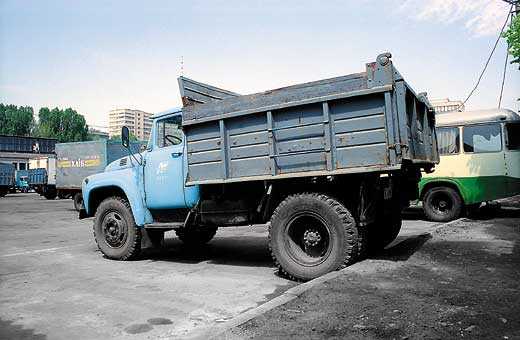

Передний узел подвески самосвала ЗИЛ-130 (дизель) спереди на оси имеет половинчатые эллиптические рессоры, концы которых фиксируются при помощи съемных пальцев и ушей. Задние края элементов – скользящего типа. Амортизаторы автомобиля – гидравлические телескопы с двусторонним действием (монтируются на передней подвеске).

Рамная часть – штампованная, с заклепками и лонжеронами швеллерной конфигурации, соединенными при помощи поперечин. Для использования прицепного устройства предусмотрено буксирное приспособление в виде крюка с защелкой. Картер заднего моста – штампованный, сварной, сделан из стали. Главная передача узла двойного вида с двумя коническими шестернями, которые обеспечивают главное передаточное число передачи в формате 6,32.

Полуоси автомобиля – полностью разгруженные, балка передней оси самосвала ЗИЛ-130 имеет двутавровое сечение с развалом колес в районе одного градуса. Прочие характеристики рассматриваемой системы:

  • Разность между колесными ободами и оси колеса – 2-5 мм.
  • Наклон шкворня в поперечном сечении – 8 градусов.
  • Рулевое управление расположено в общем картере, рабочая пара включает в себя винт с гайкой, а также рейку и шарнир с зубчатой передачей.
  • Передаточное число руля – 20.
  • Поперечные рулевые тяги – шарнирного типа, продольные элементы – регулируемого типа.

Тормоза и контрольные приборы

В тормозной системе грузовика ЗИЛ-130 можно отметить такие моменты:

  • Рабочие элементы – барабанный колодочный привод на всех колесах.
  • Стояночный тормоз – барабан, агрегирующий с трансмиссией.
  • Компрессор ЗИЛа-130 – воздушный прибор с парой цилиндров и жидкостным охлаждением.
  • Материал изготовления поршней нагнетательного приспособления – алюминиевый сплав с плавающими кольцами.
  • Привод компрессора ЗИЛ-130 оснащен ремнем шкива от водяного насоса.
  • Смазка механизма осуществляется путем разбрызгивания под давлением.
  • Тип регулятора – шариковое устройство.
  • Баллоны воздуха – 2 штуки по 20 литров.

Среди контрольных приборов присутствуют следующие приспособления:

  • Спидометр со стрелкой и указателем пройденного километража.
  • Мембранный указатель наличия масла в картере.
  • Индикатор температуры до 120 градусов (электрического типа).
  • Амперметр, датчик уровня горючего.
  • Двухстрелочный манометр, отвечающий за показания давления в воздушных баллонах и тормозных камерах.

Кабина и платформа

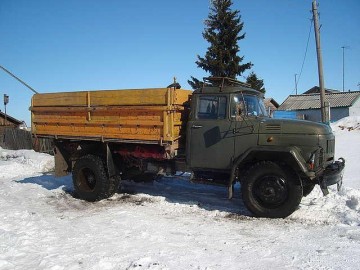

Самосвал ЗИЛ-130 (дизель) оборудуется цельнометаллической трехместной кабиной с панорамным остеклением. Отопление рабочего водительского места осуществляется из системы охлаждения силового агрегата. Корректировка подачи теплого воздуха осуществляется при помощи рукоятки заслонки обогревателя на щитке приборной панели.

Вентиляция производится через опускающиеся дверные стекла и поворотные форточки, а также посредством люка на крыше. Сидение водителя регулируется, пассажирские кресла – нет. Подушки «сидушек» сделаны из губчатой резины. Очиститель стекла – с парой щеток на пневматическом ходу. Обмыв «лобовика» путем срабатывания водяного устройства с двумя распылителями. Основная платформа сделана из дерева с тремя бортами.

Экстерьер

Основные характеристики ЗИЛа-130 преимущественно зависели от модификации автомобиля. Самыми популярными моделями стали самосвалы и полуприцепы. Пик производства машин приходится на 1966-77 год. На стандартной платформе также изготавливались пожарные машины, цистерны и фургоны. Эффективность и маневренность данного автомобиля подтверждается в городских условиях из-за маленького для грузовика радиуса разворота, который составляет 7 метров. При грузоподъемности 3 тонны, само транспортное средство весит около 4-х т.

Также авто можно использовать для транспортировки дополнительного прицепного устройства массой до 8-ми тонн. Внешность советского грузовика для своего времени была вполне перспективной. Как уже было отмечено в статье, основные цвета – белый и голубой колер. На схеме ЗИЛа-130 видно, что он получил обтекаемые крылья и панорамное стекло. Кроме того, в кабине предусмотрены открывающиеся боковые стекла и люк на крыше.

Кузовная часть

Кузов в стандартном исполнении поставлялся с откидным задним бортом, относился к грузопассажирской категории. По бокам имелись решетки со скамейками откидывающегося типа. На них могло поместиться до 16 человек. Кроме того, предусматривалась возможность монтирования сидения, рассчитанного на 8 пассажиров.

В штатной модификации предусмотрен тент с дугами, который можно установить в любое время. Высота погрузки идентична аналогичному показателю в железнодорожных вагонах. Это существенно облегчает процесс погрузки и разгрузки.

Интерьер

Рулевое приспособление рассматриваемого грузовика представляет собой винт со специальной шарообразной гайкой вместе с поршневой рейкой. Гидравлический усилитель – встроенного типа. Кабина на три места размещена непосредственно за силовой установкой. Водительское кресло регулируется по высоте, длине и углу наклона спинки.

К основным опциям относится обогреватель, очиститель стекол с парой «дворников», приспособление для обмывания «лобовика». Для 60-х годов минувшего столетия эргономические показатели грузовика были на высшем уровне. Панель приборов и контрольные приспособления расположены удобно для водителя. Один из запоминающихся элементов – решетка радиатора. В крыше предусмотрен один или пара вентиляционных люков. В свое время грузовик стал настоящим прорывом в советском автомобилестроении.

Механизмы регулировки и контроля

Наряду с практичной коробкой ЗИЛ-130 оснащался пусковым подогревателем. Это устройство жидкостного типа, работающее на топливе, аналогичном тому, которое заправляется для основного хода. Вместимость резервуара для этого узла составляет 2 литра, производительность – порядка 14 тысяч килокалорий в час. Воспламенение горючего в котле происходит за счет свечи накаливания, предел потребляемой мощности механизма – 42 Вт.

Ниже приведен перечень контрольно-измерительных параметров указанной машины для разных узлов:

  • Зазор между коромыслом мотора и стержнем клапана (в районе впускного и выпускного клапана на холодном «движке») – 0,25-0,3 мм.
  • Аналогичный параметр между контактами прерывателя – 0,3-0,4 мм.
  • Расстояние от одного до другого электрода свечей зажигания – 0,8-1,0 мм.
  • Показатель давления масла на прогретом моторе (скорость – 40 км/ч на прямой передаче) – 2,4 кгс/кв.см.
  • Минимальное/максимальное давление для пневматического привода – 6/77 кгс/кв.см.
  • Усиления для прогиба ремня привода компрессора – 5-8 кгс/мм.
  • Показатель хода педали тормоза при установке комбинированного/одинарного крана – 60/30 мм.
  • Ход штоков тормозных отсеков спереди/сзади – 25/30 мм.
  • Перемещение педали сцепления – 35-50 мм.

Интересные факты

Сухой вес авто ЗИЛ-130 в классическом исполнении составляет 4 тонны.

Указанный выше расход горючего ориентирован на полностью обкатанную и исправную машину. При этом езда осуществляется на пятой скорости, замер производится в сухую и теплую погоду на ровном участке дороги с асфальтовым покрытием. Температура хладагента не должна превышать 95 градусов по Цельсию. Контрольный расход не считается эксплуатационной нормой, а служит для определения технических параметров транспортного средства.

Углы газораспределяющих фаз на зазоре между стержнем клапана и коромыслом не должны превышать 0,3 мм.

Некоторые модели грузовика оснащаются четырехрядным радиатором.

Шасси самосвала ЗИЛ-130 имеет жесткую бункерную петлю без полимерного амортизатора.

На седельном тягаче монтируется воздушный звуковой сигнал.

Модификация под индексом 130-Г оснащена пятью откидывающимися бортами.

За отдельную плату допускается установка дополнительного оборудования, характерного для такого класса автомобилей.

Отзывы потребителей

Владельцы утверждают, что ЗИЛ-130, цена которого варьируется от двух тысяч долларов на вторичном рынке, является незаменимым грузовиком не только на сельхозработах, но и в строительстве или коммунальном хозяйстве. К преимуществам машины пользователи относят неприхотливость, достаточную грузоподъемность и ремонтопригодность. Существенным минусом является отсутствие должного комфорта по сравнению с современными аналогами, однако, этот недостаток с лихвой компенсируется низкой стоимостью. Кроме того, рассматриваемый автомобиль можно усовершенствовать путем увеличения кабинного пространства, замены силового агрегата на более мощный аналог и прочими стандартными способами. На подобную модернизацию не потребуется много финансов, однако результат будет налицо.

Вывод

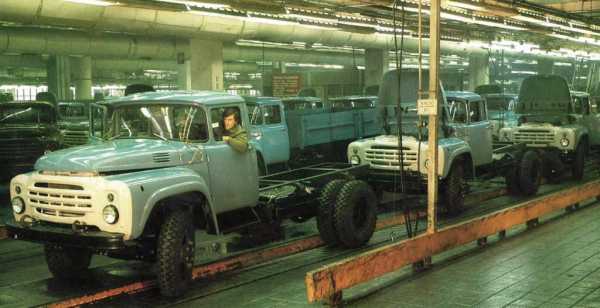

Грузовой автомобиль ЗИЛ-130 начали производить еще при советском режиме. Выпуск автомобилей (с определенной модернизацией) продолжался несколько десятков лет. Только этот фактор говорит о его надежности, практичности и экономичности. Для своего времени машина получилась весьма удачно. Примечательно то, что указанный грузовик выпускался в самых различных модификациях, включая самосвалы, бортовые версии, специальные транспортные средства и узкоспециализированные автомобили. В общем, не зря ЗИЛ-130 относится к лучшим среднетоннажникам советской эпохи.

fb.ru

ЗИЛ-130 (дизель) – легенда советского грузового автопрома

Как можно догадаться из названия, в данной статье речь пойдет об очень интересном автомобиле, разработанном и сконструированном ещё в период существования Советского Союза. Почему этот автомобиль считается легендой? Давайте попробуем разобраться вместе.

Экскурс в историю

Для начала необходимо немного окунуться в страницы истории, содержащие основные сведения о модели ЗИЛ-130. Производство самосвалов 130-й модели принадлежит Мытищинскому машиностроительному автокомбинату, расположенному в Московской области. Первый автомобиль сошел с конвейера завода имени Лихачева ещё в далеком 1962 году. Это был рассвет производства среднетоннажных грузовых автомобилей ЗИЛ-130. Дизель, бензин, газ уже в то время широко использовались в качестве топлива. Помимо этого, производство данной модели машин было ориентировано на различные условия эксплуатации.

Предприятие выпускало грузовики, которые могли эксплуатироваться даже в условиях сурового климата, где температура могла достигать отметки в минус 60°С. Однако основная часть производства была ориентирована на выпуск авто для эксплуатации в сельском хозяйстве в условиях умеренного климата. Данные модели оснащались дизельными агрегатами и часто именовались ЗИЛ-130 (дизель) “Колхозник”. Также производство включало несколько вариаций модели для использования в странах с тропическим климатом.

Основное предназначение автомобилей марки ЗИЛ – транспортировка среднетоннажных грузов при проведении строительных, ремонтно-дорожных и прочих работ.

Основные преимущества

Из истории видно, что автомобиль ЗИЛ выпускался в течение многих лет и поставлялся в различные регионы и страны. Чем это можно объяснить? Прежде всего, главными преимуществами, которые позволяли занимать в то время лидирующие позиции на рынке, являются повышенная надежность, прочность основных механизмов и отказоустойчивость модели ЗИЛ-130 (дизель). Самосвал характеристики имел такие, что на тот момент считались передовыми и служили ориентиром для зарубежных конкурентов.

Подробнее о характеристиках

Рассматривая данную марку грузовых автомобилей, невозможно оставить без внимания функциональные особенности и характеристики ЗИЛ-130. Дизель, бензин и газ, как уже было сказано выше, могли быть задействованы в качестве топлива для работы двигателя. Однако существовали агрегаты, которые могли работать комбинированно как на бензине, так и на сжатом природном газе.

Большинство модификаций автомобиля ЗИЛ-130 было оборудовано 8-мицилиндровым двигателем с жидкостным охлаждением. Конструкция цилиндров имела V-образную форму, за счет которой значительно увеличивалась мощность двигателя (до 150 л. с.) и грузоподъемность самого авто.

Однако в некоторых случаях данная мощность была избыточна, поэтому с середины 70-х годов для повышения экономичности в производстве стали широко применяться бензиновые 6-тицилиндровые моторы, мощность которых достигала отметки в 110 л. с.

Особый интерес вызывают двигатели экспортных моделей ЗИЛ-130. Дизель в советские времена использовался редко, в то время как зарубежные страны были ориентированы в основном на использование дизельного топлива для грузовых автомобилей. Поэтому экспортные версии могли быть оснащены тремя типами моторов: Perkins 6.345 (8-цилиндровый, 140 л. с.), Valmet 411BS (4-цилиндровый, 125 л. с.) и Leyland 0.400 (6-цилиндровый, 135 л. с.).

Трансмиссия, электросистема, тормозная система

Все комплектации являлись заднеприводными. Для управления данным автомобилем применялась 5-тиступенчатая механическая коробка передач. ЗИЛ-130 (дизель), как и другие модификации, оснащался однопроводной 12-вольтовой электросистемой, состоящей из аккумуляторной батареи емкостью 90 Ач и генератора переменного тока. Автомобиль оборудован пневматической тормозной системой барабанного типа, установленной на всех колесах.

fb.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
