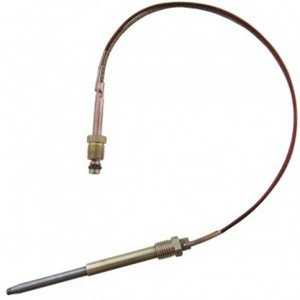

Чтобы измерить температуру внутри топки, газовые котлы оснащаются термопарой. Этот прибор также обеспечивает автоматическое прекращение подачи газа, когда из-за порывов ветра или по другой причине затухает пламя в горелке.


Назначение

Благодаря термопаре для газового котла тепловая энергия преобразовывается в электрическую, тем самым обеспечивая питание электромагнитных катушек. Кроме того, устройство выступает в качестве основы газ-контроля. Для его изготовления используется несколько видов металла, способных стойко переносить значительное нагревание в камере сгорания. Вместе с термопарой обычно устанавливается автоматический отсекающий клапан, прекращающий поступление газа в топливопровод. Предохранители газовых агрегатов обладают специфическим устройством. Как только термоэлектрический элемент ломается, или происходит резкое прекращение горения, автоматически срабатывает отсекающий клапан, и подача газа останавливается.

Из чего состоит и как работает

Термоэлектрический преобразователь – это простейшая конструкция, включающая в себя два соприкасающихся в одной или нескольких точках проводника. Материалом изготовления проводников выступают разнородные металлы. Такая специфика состава дает возможность прибору выполнять свои функции, так как работает термопара в газовом котле благодаря физическому процессу «эффект Зеебека». При условии прочной коммутации двух тел из разного металла и последующем разогреве соединительного участка открытым пламенем, свободные концы проводника будут давать разницу потенциала. При коммутации к ним вольтметра цепь замыкается, и на измерительном приборе фиксируется напряжение.


Хотя уровень напряжения от разницы потенциалов нагретых металлов и не очень большой, однако даже он в состоянии возбудить индукцию внутри катушек отсекающих клапанов. Когда свободные концы начнут давать напряжение, клапан автоматически срабатывает. Как результат – топливо получает свободный доступ к запальнику. Важно помнить, что последние модели клапанов имеют специфическое устройство: повышенная чувствительность катушек позволяет топливному каналу оставаться в открытом положении до падения напряжения ниже отметки в 20 мВ. Термопара обычно выдает напряжение в 40-50 мВ.

Материалы изготовления термопары для газового котла

Для изготовления термопар используются специальные сплавы, в состав которых входят благородные и неблагородные металлы. Принципиальным условием при выборе материалов является наличие у них постоянной повторяемой зависимости между перепадами температуры и напряжением. Формирование групп сплавов для производства тех или иных нагревательных приборов зависит от определенных температурных диапазонов.


В специализированных магазинах имеются следующие разновидности термопар:

  1. Тип Е (заводская маркировка – ТХКн). Материалом изготовления здесь выступают пластины хромеля и константа, что делает приборы особенно надежными. Рабочая температура допускается в диапазоне от 0 до +600 градусов.
  2. Тип J (маркировка – ТЖК). Почти полная идентичность термопары типа Е, однако хромель в этом случае заменен железом. Качество термопары типа J также отличается высоким уровнем, при более низкой стоимости. Температурный режим варьируется от -100 до +1200 градусов.
  3. Тип К (маркировка ТХА). Самая популярная разновидность термопары в котле отопления, получившая повсеместное распространение. Состоит из алюминиевых и хромовых пластин. Температурный диапазон – от -200 до +1350 градусов. Для изделий типа К характерна высокая чувствительность по отношению к температурным колебаниям, при значительной зависимости от условий эксплуатации. Активный контакт с углекислым газом приводит к заметному уменьшению срока службы. Перед тем, как почистить термопару в газовом котле, котел необходимо полностью остановить.

Особенности проверки и замены

Как показывает практика, ремонтировать термопару в случае ее поломки не имеет смысла. Основными признаками того, что клапан или терморегулятор вышел из строя, является прекращение самостоятельного розжига газового котла. Чтобы проверить исправность прибора, необходимо присоединить к одному из концов мультиметр. Другой конец по ходу тестирования разогревают, используя зажигалку или другой способ. Признаком пригодности термопары является показатель напряжение на датчике в районе 50 мВ.

Если концы проводников имеют следы окисления и грязи, а показатели измерительного прибора далеки от нормы — это верный признак поломки. Оптимальным вариантом действия в подобной ситуации является замена старого элемента на новый, так как отремонтировать термопару газового котла практически невозможно. Что касается экспериментов с попытками реанимировать вышедший из строя прибор, то это чревато весьма плачевными последствиями.


teplospec.com

Термопара для газового котла: принцип работы

Наиболее экономичным и удобным видом топлива для обогрева дома или коттеджа по праву считают газ. Единственное условие — беспрекословное соблюдение всех правил установки газового оборудования и, по возможности, использование автоматического контроля нагревания оборудования. Перегрева отопительного котла лучше не допускать, иначе не избежать ужасных последствий. Еще одна опасность — утечка газа вследствие затухания огня. Чтобы избежать всех проблем и сложностей с газовым оборудованием, необходима термопара для газового котла.

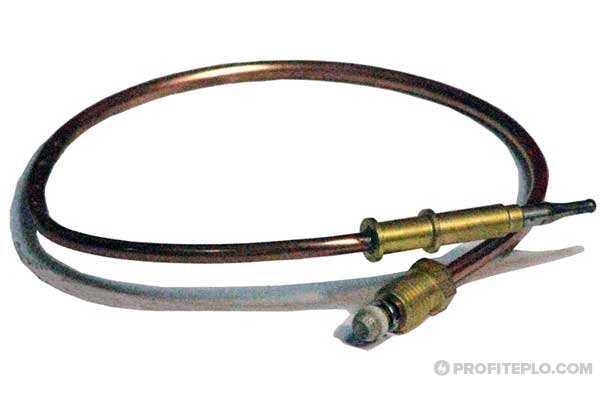

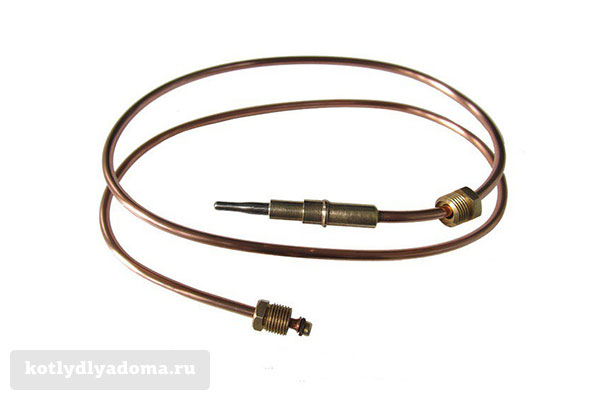

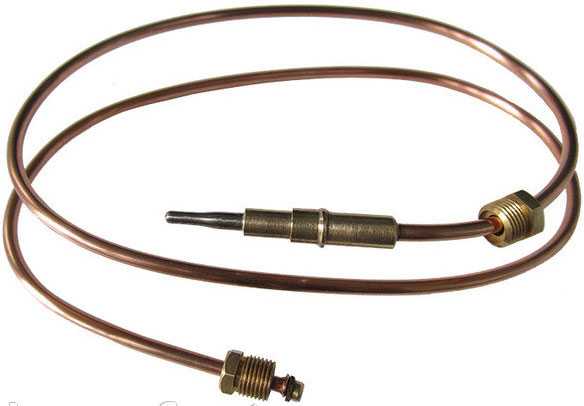

Термопара для газового котла

Назначение термопары для газовых котлов

Для чего нужна и как работает термопара, знает каждый, кто хоть единожды сталкивался с установкой газового оборудования. Термопара — это своего рода контроллер, предохраняющий приборы от перегрева и некорректной работы.

Важно: термопара или термоэлектрический элемент является наиболее оптимальным средством измерения высоких температур, которые возникают в камере сгорания работающей установки газового котла. Кроме контролирующей функции, термопара конвертирует температуру в определенную энергию, например, электроток.

Чтобы в изначально подать топливо (в нашем случае газ) на запальник, нужно вручную открыть электромагнитный клапан. После нажатия на шток газ подается на запальник и термоэлемент нагревается. Достаточно 30 секунд нажатия, после этого отпадет необходимость самостоятельного удерживания клапана открытым, так как выработка напряжения термопарой уже началась, и агрегат будет работать без вашего участия.

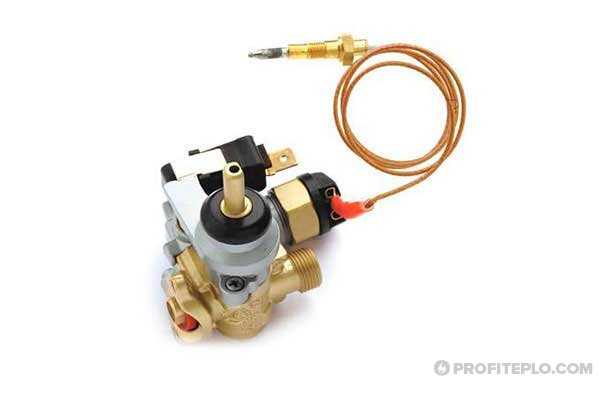

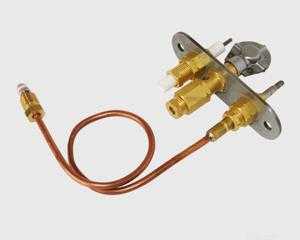

Запальник газового котла

Температурные датчики. Классификация

Существует несколько основных типов термопар. Их различают по материалу изготовления. Основными материалами, используемыми для температурных датчиков, являются металлы — благородные и неблагородные. Именно их сочетание и стало основой классификации. Вот наиболее распространенные типы термоэлектрических элементов:

  • Тип К: Хромель и алюмель. Диапазон температур (длительно): от 0°С до +1100°С;
  • Тип J: Железо и константан. Диапазон температур (длительно): от 0°С до +700°С;
  • Тип N: Никросил и нисил. Диапазон температур (длительно): от 0°С до +1100°С;
  • Тип R: Платинородий(13 % Rh) и платина. Диапазон температур (длительно): от 0оС до +1600°С;
  • Тип S: Платинородий (10 % Rh ) и платина. Диапазон температур (длительно): от 0°С до +1600°С;
  • Тип B: Платинородий (30 % Rh) и платинородий (6 % Rh). Диапазон температур (длительно): от +200°С до +1700°С;
  • Тип T: Медь и константан. Диапазон температур (длительно): от -185°С до +300°С;
  • Тип Е: Хромель и константан. Диапазон температур (длительно): от -50°С до +800°С;

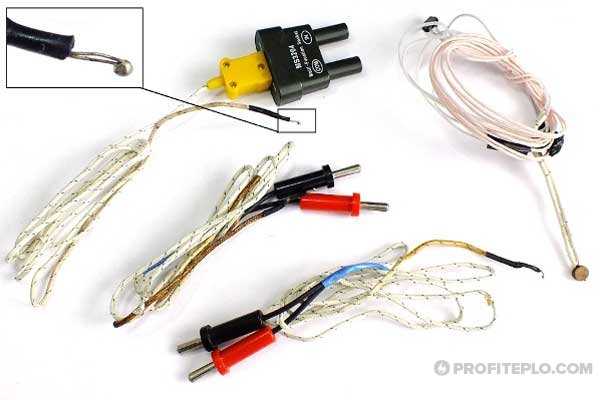

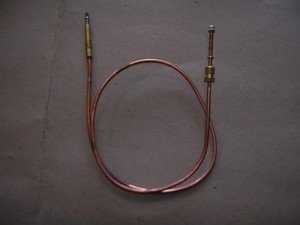

Типы термоэлектрических элементов

Безусловно, каждый тип термоэлемента используется в различных целях. Дорогие термопары используются в науке и промышленности, а более простые и дешевые идеальны для бытового использования — в газовых котлах или плитах.

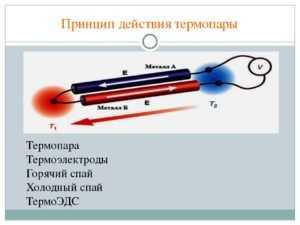

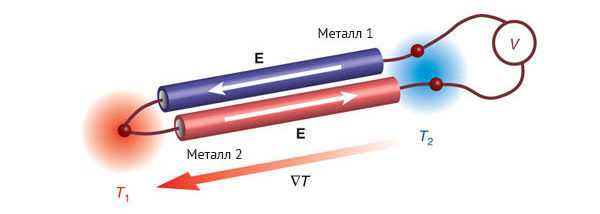

Устройство и принцип действия термопары

Известно, что не каждый материал может постоянно находиться в открытом пламени. Как видно из описания типов термоэлектрических элементов, они изготавливаются из нескольких металлов, способных длительное время выдерживать высокие температуры. Когда термопара выходит из строя, газовый котел потребует немедленного ремонта, так как произойдет затухание горелочного устройства. Почему так происходит? Термопара работает вместе с отсекающим электромагнитным клапаном. При нарушениях в работе температурного датчика клапан закрывается, и подача газа немедленно прекращается.

Основной принцип работы термопары — термоэлектрический результат (или эффект Зеебека). Суть этого физического явления заключается в следующем:

  1. Два металла с разными физическими свойствами образуют замкнутую цепь;
  2. Место, где проводники соединены между собой путем качественной спайки, помещается в открытое пламя;
  3. На холодных концах спая возникнет напряжение — разница потенциалов.
  4. Если к ним подключить измерительное приспособление, цепь замкнется и появится электрический ток, напряжения которого будет достаточно для возникновения в катушке электромагнитного клапана индукции, которая пустит газ к запальнику.
Конструкция и принцип действия термопары

В тех случаях, когда вы не можете зажечь газовый котел, запальник тухнет, как только вы отпускаете кнопку подачи газа — можете быть уверены, что термопара вышла из строя.

Важно: качество спая металлов термопары играет очень важную роль. Место соединения помещают в зону открытого пламени, поэтому хороший спай увеличит срок службы термопары.

Для газовых котлов чаще всего используют универсальные термоэлектрические элементы типа К (хромель-алюмель), типа Е (хромель и константан) и типа J (железо и константан). Проводники в защитной оболочке, приварены к холодным концам металлов, а спай закрепляют зажимной гайкой в соответствующее место автоматики котла.

Остальные разновидности термопар в газовых котлах и установках не используются в силу того, что из-за использования дорогостоящих сплавов возрастает цена. А для газовых котлов достаточно хороши свойства простейших сплавов.

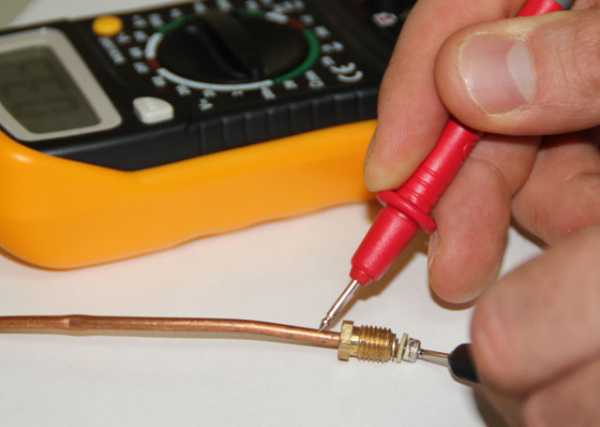

Чтобы проверить, как работает термопара, нужно подключить один ее конец к измерительному прибору — мультиметру, а другой нагреть при помощи обычного огня. Если устройство исправно, напряжение будет около 50мВ.

Принцип действия термопары достаточно прост, однако в процессе производства каждый вид термопары проходит калибровку, или, другими словами, корректировку относительно 0оС. Чем точнее измерительный прибор, которым проводят калибровку, тем точнее будет термопара. Кроме этого, добросовестный производитель не позволит себе сделать некачественную пайку металлов термопары. Поэтому старайтесь выбирать изделие проверенного бренда, покупая термодатчик для своего газового котла.

Также стоит учесть, что точка измерения не должна находиться далеко от измерительного прибора, в противном случае вам понадобится расширение проводов промежуточного соединения, а это достаточно дорого.

Преимущества и недостатки

Как любое устройство, термоэлектрические пары имеют ряд преимуществ и недостатков. К преимуществам относят:

  • Долговечность устройства при невысокой цене. Это обусловлено отсутствием движущихся деталей, сложных компонентов и невысокой ценой материала изготовления (для газовых котлов не используют платиносодержащие термопары).
  • Термопара для газового котла может работать как датчик контроля температуры и датчик контроля пламени.
  • Диапазон измеряемых температур достаточно широкий, от -250°C до +2500°С
  • Для отопительной техники достойная точность измерений.
  • Простота монтажа термопары.

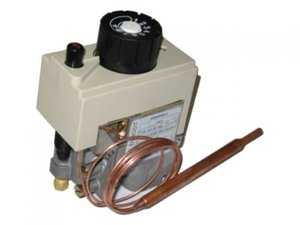

Энергонезависимая система газ-контроль для плит и котлов

К недостаткам относят:

  • Невозможность ремонта термопары в случае некачественного спая. Выход один — максимально быстрая замена, ведь без температурного датчика работа котла остановится.
  • Если термопарные и удлинительные провода слишком длинные, может возникнуть эффект «антенны» для электромагнитных полей.
  • Нет высокой точности измерения температур (хотя это не столь важно для работы газового котла).

Выводы

Если вы приняли решение производить отопление вашего жилища с помощью газового котла, помните, что термопара — ключевой элемент безопасной работы агрегата. Устройство термопары достаточно простое и понятное. Цена более чем приемлема, а разъемы подключения стандартные. Поэтому если вам нужно заменить температурный датчик в случае поломки, проблем не возникнет. Единственное, что следует учесть — это тип и технические характеристики устройства.

Несмотря на то, что конструкция термоэлектрического элемента очень простая, она является одной из самых важных деталей современного газового оборудования. Выступая в роли датчика температуры, обеспечивая газ-контроль и наличие пламени, термопара — идеальный элемент защиты вашей безопасности в отапливаемом с помощью газового котла доме. В любой нештатной ситуации термодатчик и отсекающий клапан сработают таким образом, что подача газа прекратится.

Видео по теме:

profiteplo.com

классификация, особенности монтажа и принцип работы

Термопара – это специальный прибор, который измеряет температуру рабочей среды. Такие приспособления широко используются в промышленности, медицине и других сфера, где очень важно определять точную температуру.

Термопары для газовых котлов для газовых котлов нужны для того, чтобы избежать их перегрева, поскольку превышение температуры газового котла может привести к неприятным последствиям.

Сегодня мы расскажем, как работают термопары для газовых котлов, что такое вообще термопара в чем особенность этого прибора.

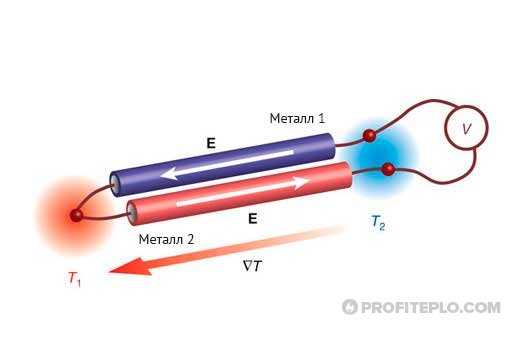

Принцип работы и конструкция термопары

Термопара, или преобразователь температуры включает в себя для проводника, сделанных из разных металлов, соединенные друг с другом с одного конца сваркой.

Принцип действия термопары основывается на эффекте Зеебека, суть которого такая:

  • замкнутая цепь образована двумя разнородными проводниками;
  • места контактов подвержены воздействию разных температур;
  • в цепи возникает термоэлектродвижущая сила.

Механизм появления этой силы включает в себя пять этапов:

  • один конец проводника разогрет, и на нем электроны двигаются намного быстрее, чем на холодном конце, соответственно, они получают более высокую энергию;
  • под воздействием энергии электроны двигаются в сторону холодного конца проводника, вследствие чего на нем накапливается отрицательный заряд;
  • на горячем конца проводника заряд продолжает оставаться положительным;
  • накопление заряда происходит до тех пор, пока не получится отличия в потенциалах, вследствие чего можно повернуть поток электронов от холодного конца проводника в обратную сторону;
  • в конце придается равновесие.

Такая величина, как термоэлектродвижущая сила, зависит от таких факторов:

  • температура на контактах;
  • особенности материала проводника.

В контролируемую в плане температуры среду нужно погрузить рабочий спай термопары, в качестве которого выступает место соединения проводников. Нерабочие спаи следует присоединить к особо точному измерительному прибору. Иногда нужно применять милливольтметр, который измеряет различие потенциалов, что потом нужно перевести в привычные градусы по Цельсию.

Чтобы подключить термопару к измерительному прибору, нужно использовать специальные термопарные провода, которые сделаны из того же материала, что и проводники.

В чем особенность термопары для газовых котлов

Термопары для газовых котлов и для других промышленных целей изготовлены из неблагородных металлов. С целью защиты от агрессивной рабочей среды их помещают в трубу, которая оснащается подвижным фланцем для крепления конструкции.

Конструкция термопары для газовых котлов включает в себя такие элементы:

  • литой корпус головки с крышкой;
  • в головке винтами и плавающими зажимами прикреплены колодки из фарфора.

Такая конструктивная особенность позволит компенсировать при разогреве газовой плиты линейное расширение электродов термопары.

Рабочий спай изолирован при помощи наконечника, а защитная труба имеет рабочий и нерабочий участок. Провода соединения проходят через штуцер с асбестовым уплотнителем.

Если электроды в термопаре сделаны из благородного металла, тогда можно применять защитные трубы не из металла, а из кварца, фарфора и другого материала. Лабораторные термопары следует защищать при помощи эмали, шелка или теплостойкой резины.

Классификация температурных датчиков (термопар)

Наиболее распространенные температурные датчики имеют следующие характеристики:

  • Тип К (хромель-алюмель) используется для измерения температур начиная от 200 градусов ниже ноля и до 1000 градусов тепла. Рабочая среда таких приборов – это нейтральная или пресыщенная кислородом атмосфера. Нельзя термопару применять в парах серы;
  • Тип Е (хромель-константан) применяется для измерений температур от минус 40 и до плюс 900 градусов и относится к категории высокочувствительных приборов;
  • Тип N (нихросил – нисил) является модифицированной термопарой первой модели и может работать при температуре до 1200 градусов с отметкой плюс. Данный прибор является самым точным среди всех, сделанных на основе неблагородных металлов.

Основной металл изготовления – платина и ее сплав платинородий.

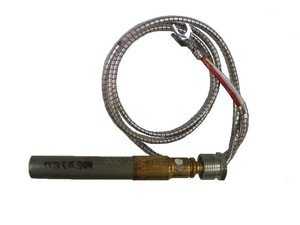

Термопары для газовых котлов

Рабочий спай термопары в газовом котле нагревается при помощи пламени запальника, а второй конец соединяется с электромагнитным клапаном. Чтобы создать имитацию рабочего состояния конструкции, можно взять обычную свечу. Это выполняется так:

  • зажгите свечу, и погрузите в ее пламя рабочий спай. Помните, что защитная трубка термопары греется очень сильно, есть вероятность обжечься;
  • один щуп тестера соединен с корпусом термопару, а второй с выходным контактом. Тестер при этом должен быть включенным на милливольты;
  • если показание тестера не поднимется выше 18 милливольт, то такая термопара для газовой плиты считается условно рабочей. Идеальный показатель – 20-25 милливольт.

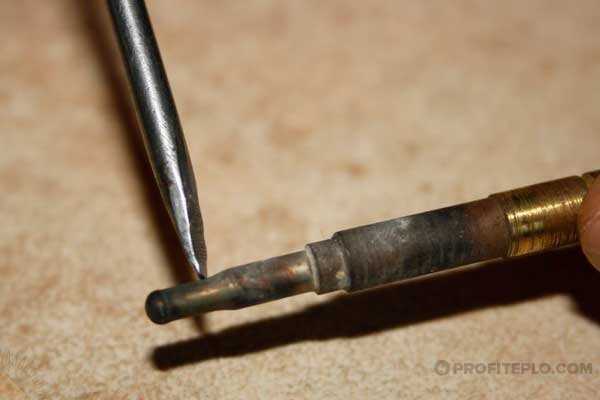

Если прогорает конечная часть прибора и на нем образовывается глубокая вмятина черного цвета, его нужно менять без всяких тестов.

Как сделать термоэлектрический преобразователь

Стоит отметить, что изготавливать термопару для газового котла самому очень сложно, поэтому если у вас нет соответствующего опыта и навыков, лучше не рискуйте.

Но если ситуация такова, что это нужно сделать, то самодельный агрегат для газового котла может на какое-то время вас спасти, пока вы не приобретете новый полноценный прибор.

Старая использованная термопара вам потребуется для работы, самое важное, чтобы наконечник был максимально подходящего размера.

Ход работы такой:

  • отрежьте старый наконечник так, чтобы с ним осталась часть защитной трубки вместе с центральной частью;
  • отрежьте такую же часть от старого прибора;
  • скрутите центральные проводники, которые торчат из трубки, запаяйте соединение и поместите его в изоляцию;
  • припаяйте к трубкам провод для их электрического соединения.

В итоге мы получим прибор, который состоит из элемента с гайкой от старой термопары и новой рабочей частью. Однако помните, что для газового котла и других приборов ее нельзя использовать слишком долго.

Способ установки прибора на газовый котел

Независимо от характеристик приборов, их способ установки не отличается в разных модификациях и моделях. Устанавливать его на газовый котел нужно вручную. Как правило, такая установка является частью ремонта газового котла.

Давайте посмотрим, как происходит установка с момента демонтажа старого прибора:

  • прибор присоединяют через резьбовой патрубок к газовой магистрали. Контроллер крепят к патрубку при помощи медной или свинцовой гайки. Чтобы снять старую термопару, нужно открутить эту гайку;
  • открутите компенсационный винт, который находится под монтажным кронштейном и держит по месту прибор;
  • удаляем старое устройство для котла и ставим новое;
  • закручиваем по очереди винт и гайку. Проверьте, чтобы соединение было герметичным. Помните, что резьбовое соединение нельзя ни перетягивать, ни недотягивать, иначе это может быть крайне опасно.

Советы по установке и эксплуатации преобразователя для газового котла

В ходе установки и применения термопары для газового котла помните следующее:

  • во время установки приспособления, внимательно смотрите за направлением трубки подачи и отвода топлива, они должны быть расположены вниз;
  • концевой выключатель – это ключевая часть, отвечающая за отключение подачи газа на горелку. Он находится в зоне контроля безопасности под пленумом, от которого подается температура на выключатель и который нагревается в зависимости от температуры самого котла;
  • после выключения горелки выключается вентилятор, который подает воздух в камеру, где сгорает топливо. Если это не так, то нужно исправить выключатель. Некоторые термостаты имеют опцию постоянной работы вентилятора, которую можно выключить;
  • чтобы настроить или откалибровать приспособления своими руками, нужно снять крышку с панели управления и найти там зубчатый циферблат. Его следует прокрутить до нужного показателя и запустить систему;
  • обращайте внимание на газовый запах, это может быть следствием того, что крепеж был прижат неплотно, или ослабело одно из соединений. Делать это нужно максимально быстро, поскольку газовая утечка – крайне опасное явление.

Конечно же, термопары для газовых котлов – достаточно специфические приборы, которые не всегда легко выбрать без помощи специалиста. Также можно найти специальную таблицу соотношения характеристик прибора с характеристиками газовых котлов. Если показатели совпадают с точностью до градуса, значит, такая термопара вам подойдет.

Оцените статью: Поделитесь с друзьями!

kotel.guru

Термопара для газового котла: монтаж и устройство

Все чаще для обогрева жилища используется принцип отдельной, автономной системы отопления. Централизованная система отопления дороже в обиходе, обслуживании и невыгодна экономически. В случае наличия в частном доме или, особенно, квартире, газового котла, хозяин получает право и возможность самостоятельно регулировать температуру, отслеживать правильность работы системы и всех ее составляющих.

Необходимость в использовании термопары

При должном оборудовании есть реальная возможность сократить потребление газа в сторону существенного уменьшения. Термопара газового котла – это часть

Принцип действия термопары

прибора, которая регулирует и контролирует работу машины и следит, чтобы она

не подвергалась перегреву. Устройство термоэлектрического элемента одновременно простое и очень надежное.

Такой элемент вполне можно изготовить самостоятельно, но очень важно правильно просчитать замеры, иначе может быть погрешность, как следствие, в температурах, 1 градус Цельсия сыграет важную роль в правильности работы.

Конструкция и принцип работы

Термопара газового котла являет собой максимально простую конструкцию, которая состоит из двух проводников, образующих в итоге кольцо, соединяясь в некоторых местах. Одно из них помещается в необходимую для измерения зону, второе – к измерительному аппарату. Буквально на практике действие этого элемента основано на законах физики.

Это работает так:

  • замкнутая цепь образуется двумя разными проводниками;
  • места контактов цепи подвержены воздействию различных температур, в образованном кольце появляется термоэлектродвижущая сила.

Как именно появляется эта сила? Дифференциация имеет пять этапов.

Первый этап:

  • часть А проводника разогрета;
  • на ней двигаются электроны с большей скоростью, чем на его холодном конце (часть Б), получая большее количество энергии.

Второй этап: под влиянием температуры электроны начинают двигаться в сторону короткого конца проводника, в результате на нем накапливается отрицательный заряд.

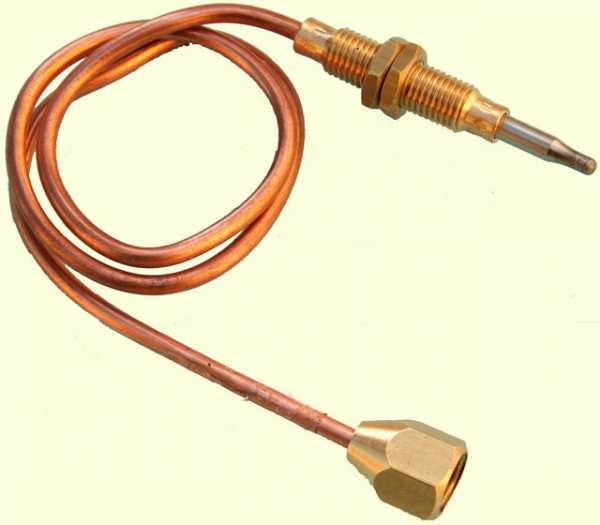

Конструкция термопары

Третий этап: горячий конец остается положительным.

Четвертый этап:

  • накопление происходит до момента, пока не будут достигнуты отличия в потенциалах;
  • по итогам чего можно перенаправить поток от конца с отрицательным зарядом в обратную сторону.

Пятый этап: в результате придается устойчивое равновесие.

Зависимость термоэлектродвижущей силы от:

  • t° в местах соприкосновений;
  • контактов;
  • особенностей характеристик;
  • проводимости материала проводника.

Особенность прибора, предназначенного для газовых котлов

Все термопары для газового котла произведены в большинстве из неблагородных металлов. Чтобы была надежная защита от агрессивной внешней среды, их поместили в трубу, где присутствует подвижный фланец – это обеспечивает надежный крепеж конструкции. Она имеет такие составные элементы:

  • литой, герметичный корпус вместе с крышкой;
  • колодки, выполненные из фарфора, которые крепятся к головке с помощью винтов и плавающих зажимов.

Материал изготовления зависит от конкретных диапазонов температур, для измерения которых будет применяться прибор.

Виды термопары

Благодаря простой классификации применяемых областей на рынке используется и встречается три типа температурных датчиков:

Первый (Е) изготавливается, преимущественно, из пластин хрома и константа. Он очень надежен, заводская маркировка разработчиков – ТХКн. Рабочая температура колеблется в диапазоне от 0 до +600 градусов по Цельсию.

Второй тип (J) аналог первого, но тут хром заменен железом. По функциям не уступает типу Е, но ценовая политика в изготовлении устройства гораздо ниже. Маркировка производителей-разработчиков – ТЖК. Рабочий диапазон температур – от -100 до +1200 градусов по Цельсию.

Третий вариант (K) самый распространенный и применяемый на практике. Маркировка авторов-производителей – ТХА. Материал – хромель и алюминий. Рабочий охват температуры – от -100 до +1350 градусов по Цельсию. Такое устройство чувствительно реагирует на изменения температур, но и зависит от окружающего его среды. Пример: углекислый газ (СО2) может вызвать преждевременный ремонт аппарата, снизив его срок эксплуатации.

Некоторые модели отопительных систем, особенно твердотопливные котлы, комплектуются газовыми горелками. В них с целью защиты от утечки газа используется термопара, она чаще применяется в газовых котлах, нежели твердотопливных, да и необходима она там больше.

Ведь если вдруг погас огонь во втором случае, то ничего страшного не произойдет, а вот в первом – необходимо, чтобы система перекрыла газ. Такая система называется газконтроль и состоит из электромагнитного отсекающего клапана и термоэлектрического преобразователя. Важный момент – такая система не зависит от подачи и наличия электропитания.

Проверка и замена датчика температуры

В случае поломки прибор не подлежит замене. Когда газовая установка прекращает корректную работу или не зажигается, это говорит о поломке клапана или термоэлектрического преобразователя. Испытать работу его просто – один конец требуется соединить с температурным датчиком. Другой при этом необходимо нагреть, можно вручную. Подойдет для этой цели и зажигалка.

Если устройство рабочее, напряжение будет показывать мультиметр в районе 50 мВ. Если замечены пятна, окисление участков, а мультиметр показывает аномальные показатели – устройство вышло из строя и нуждается в замене.

Заменить ее можно самостоятельно. Выбирая аппарат, учитывать следует модель котла, так как технические характеристики обоих устройств должны совпадать для приемлемой и правильной работы. В ином случае термопара может снизить рабочие способности или вовсе утратить их.

Ценовая политика разная, зависит от применяемого сплава, но цены вполне бюджетные.

Преимущества и недостатки устройства

Термоэлектрический преобразователь обладает рядом преимуществ, но есть и некоторые минусы. К плюсам относится тот факт, что его изготовление простое и бюджетное, благодаря чему он стал неотъемлемым элементом автоматики и контроля в оборудовании, использующим газ.

Прибор может априори работать и как датчик температуры. Изделие бюджетное, прочное и служит долго по причинам:

  • отсутствие в сборке движущихся механизмов или дорогих комплектующих;
  • еще один момент – работает с широким диапазоном температур;
  • измерения температур корректны;
  • важная деталь – простота монтажа и замены.

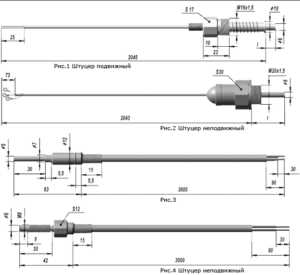

Габаритные размеры термоэлектрического преобразователя ТХА 9311, ТХК 9311

Относительно недостатков изделия – рост разницы потенциалов нелинейно. Есть предел и он невелик. Простота прибора работает одновременно и недостатком, ведь в случае выхода его из строя ремонт невозможен, гораздо проще купить и заменить просто новым устройством.

Делая выбор надо внимательно изучить детали и характеристики, сплав и другие необходимые детали для корректной работы аппарата.

Сам по себе он обязательно необходим для корректной работы отопительной системы, без его участия котел просто не будет работать, так как это важный элемент газконтроля. Это безопасность и надежность, спокойный сон хозяина жилища и долговечность в эксплуатации изделия.

Видео: Причины поломки и ремонт термопары газового котла

teplyhouse.ru

Добавить комментарий

Ваш адрес email не будет опубликован.
