Размеры цсп, технические характеристики и область применения материала

Содержание

  • 1 Описание и область применения материала
  • 2 Технические характеристики
  • 3 В заключение о популярности

При строительстве многие люди стараются подобрать экологически чистые материалы. Плиты ЦСП, размеры которых варьируются в широких пределах, являются ярким примером экологичности при строительстве. При постройке объекта своими руками и при самостоятельном подборе материалов можно быть уверенным в качестве используемых средств и выполненных работ. В процессе ремонта или строительства, чтобы сэкономить, многие стараются приобретать дешевые и более универсальные материалы, каковыми являются цементно-стружечные плиты.

Применение подобных материалов позволит выполнить выравнивание и отделку стен и полов максимально быстро и надежно, но при этом материал имеет и свои недостатки, одним из которых является вес. Подробнее о плюсах и минусах этого материала, о сфере его применения и размерах будет рассказано ниже.

Описание и область применения материала

Цементно-стружечная плита является одним из наиболее распространенных материалов, которые обладают низкой стоимостью и относительно высокой надежностью. Именно благодаря этим качествам ЦСП-лист и стал популярен на рынках. Эти плиты изготавливаются из безвредного для организма человека сырья, при этом в производстве этих материалов используются отходы деревообрабатывающих предприятий, что не причиняет дополнительного вреда окружающей среде, а само производство не выделяет опасных выбросов. Это связано с тем, что основной процесс — это минерализация и кристаллизация цементного раствора. При этих процессах не выделяются вредные пары и риск заражения стремится к нулю.

Чтобы понять, что такое ЦСП, следует описать его состав. При изготовлении материалов используется хорошо просушенная стружка древесины, которую в некоторых случаях плотно спрессовывают.

Следующий важный компонент — цементная смесь, наиболее часто применяется портландцемент. Последним важным связующим компонентом является вода. Иногда при изготовлении добавляют различные дополнительные компоненты, например клей, шпаклевку и т. д. Важно отметить, что при производстве плит все производители придерживаются жестких государственных стандартов.

Применение такого материала довольно разнообразно. Так, эти плиты обеспечивают дополнительную теплоизоляцию помещения (в случае отделки ими помещения изнутри). При этом такие питы не только усилят теплоизоляционный слой, но и не будут впитывать влагу. Их применение для возведения внутренних межкомнатных перегородок абсолютно оправдано. Такие плиты гораздо более надежны и прочны, чем гипсокартон, и в отличие от последнего не деформируются и не разрушаются под воздействием влаги. Кроме этого, такая перегородка будет более долговечной, чем гипсокартонная.

Возможно и не совсем обычное применение тонких плит: их режут на узкие полоски, которые монтируют на стены в качестве обрешетки. Толстые плиты могут использоваться в качестве столешниц, но монтаж таких столешниц следует делать только на металлический каркас мебели или прочный деревянный, поскольку плиты имеют большой вес. Чтобы такая столешница смотрелась, на нее наносится специальное покрытие, которое придает стружечной плите изысканный вид. При этом важен и грамотный монтаж этих плит, который позволит дополнительно замаскировать материал.

Однако самой основной функцией таких материалов является внутренняя отделка помещений. Ими выполняется как черновая, так и чистовая отделка полов и стен, в результате которых они будут не только ровными, но и более теплыми.

Еще одним вариантом применения листов ЦСП является обустройство опалубки. Они позволяют:

  • существенно уменьшить время выполнения работ;
  • значительно повысить надежность и долговечность заливаемого объекта;
  • снизить финансовые затраты на выполнение работ;
  • в случае если объект будет доступен для осмотра, придать ему красивый и эстетичный вид.

Еще одним вариантом использования ЦСП является обустройство подоконников и различных поверхностей. Наиболее часто это практикуют в общественных строениях (например в школах, ВУЗах, медицинских учреждениях и т. д.). Такой подоконник будет очень долговечным и надежным.

Ими отделывают дымоходы, камины, грубы. Это связано с тем, что такие листы не боятся перепада и высоких температур. В отличие от других отделочных материалов, ЦСП-плита прекрасно выдерживает не только высокие, но и низкие температуры и не разрушается от мороза или ваги. Поэтому их используют и для наружной отделки.

Не так давно ЦСП стали применять для строительства заборов на загородных участках и дачах. Такое ограждение будет иметь невысокую стоимость и необычный внешний вид.

Технические характеристики

Основные характеристики ЦСП определены ГОСТом. К ним относят состав и материалы, размеры, вес.

К дополнительным параметрам относят влажность и плотность материала. Согласно ГОСТу, плиты для отделки стен (и вертикальной установки) имеют в своем составе до 25% деревянной стружки, до 9% воды, остальное — портландцемент. Дополнительно в состав может входить жидкое стекло или сульфат алюминия.

На данный момент выпускающиеся промышленностью листы ЦСП должны иметь следующие размеры и параметры:

  1. 3200х1250 мм, толщина может быть 10 — 40 мм. При этом ГОСТом допускается отклонение от заданных размеров плит на 5-7%. Предельно допустимым отклонением для ширины является 0,5 мм (для 10 мм листа), для более толстых листов — до 0,8 мм (лист до 16 мм толщиной), листы до 29 мм могут иметь отклонение в 1 мм, а до 40 мм — 1,3 мм. При этом максимальное значение отклонения по длине и ширине не должно превышать 3 мм.
  2. Фактическая плотность листа не должна быть более 1300 кг/м³ с учетом влажности в 5-11%. Суточное изменение размеров плиты от температуры и влажности должно быть в среднем 2%. Поглощение воды не должно быть больше 16%, прочность растяжения — 0,4 МПа. Прочность на изгиб: лист до 16 мм толщиной — 12 МПа, до 24 мм — 10 МПа, до 40 мм — 9 МПа. При этом грубость поверхности (шероховатость) плиты должна быть не более 320 мкм, если лита нешлифованная, или 80 мкм для обработанной плиты (по ГОСТ 7016-82).
  3. При этом вес плиты может колебаться от 43,2 до 194,5 кг в зависимости от толщины и размера. Естественно, чтобы выдержать такой вес, стены должны быть прочными.

В заключение о популярности

Несмотря на обилие различных отделочных материалов, в строительных гипермаркетах и на рынках есть ряд случаев, когда экономически и технически целесообразней использовать ЦСП. При этом учитываются все достоинства и недостатки материалов. На популярность материала влияет 100% локализация производства на территории России, жесткий государственный контроль на полное соответствие стандартам. При этом изделия будут обладать заданными требованиями по рабочему температурному режиму, воздействию микроорганизмов и грызунов. Плита будет выдерживать высокую влажность и не будет иметь каких-либо добавок. Она существенно усилит шумоизоляцию строения.

Именно благодаря своим отменным свойствам и низкой цене плиты и получили свою популярность.

ЦСП панели для наружной отделки дома

Традиционные, использовавшиеся веками способы домостроения и отделки зданий постепенно теряют свою актуальность. Современные строительные технологии ориентированы на новые материалы с высокими эксплуатационными, конструкционными и экологическими свойствами.

ЦСП панели для наружной отделки дома

Одним из таких материалов является ЦСП — цементно-стружечная плита. Она появилась на российском рынке не так давно, однако перспективы ее применения в масштабе отечественного домостроения представляются довольно значительными.

Отделка фасада ЦСП плитами — фото

ЦСП — это монолитные листовые плиты с плотностью до 1400 кг/м3 и толщиной до 35 мм, имеющие верхний слой очень гладкий, с заданной твердостью. Данная продукция очень востребована в набирающих популярность технологических приемах, когда все мокрые операции по возможности исключаются и производится так называемый «монтаж сухого типа». Качество данной плитной продукции регламентируется ГОСТ 26816-86, а также регулирующим документом EN 635-2EU, принятым на территориальном пространстве европейского сообщества.

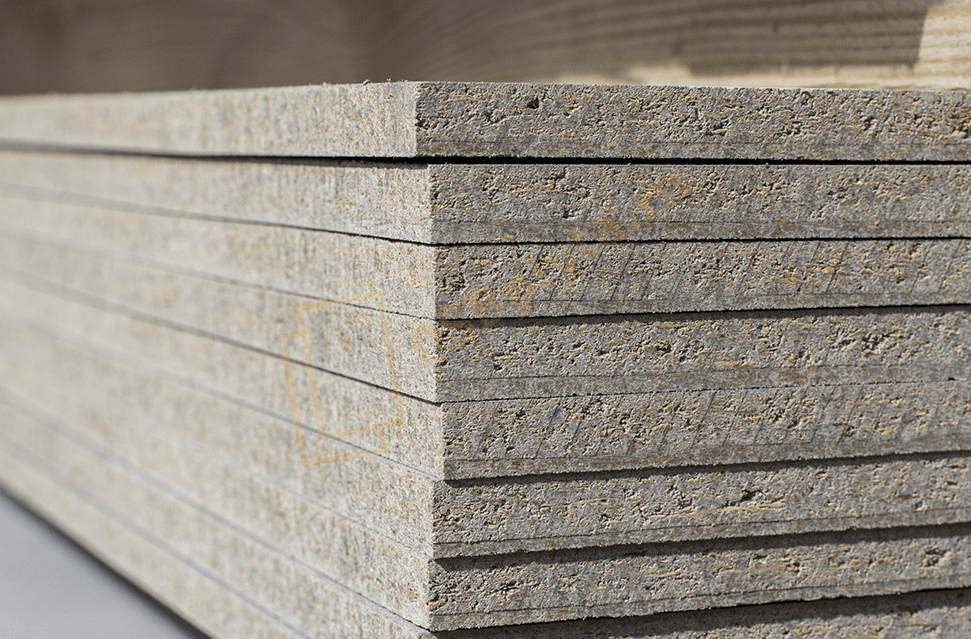

Цементно-стружечные плиты

Плиты ЦСП — размеры, типы, характеристики

ЦСП – незаменимый материал при возведении новых объектов смешанного назначения и ремонте старых зданий. Листы ЦСП не дают нагрузку на несущие конструкции и стены. Также стружечно-цементные композиты используются в качестве конструкционного материала, который применяется для усиления жесткости элементов. Без применения ЦСП невозможно осуществлять малоэтажное строительство: цементно-стружечные плиты применяют в качестве опалубки в сплошных и ленточных фундаментах, тем самым существенно уменьшая сроки, трудозатраты и сложность монтажа, поскольку ЦСП не дает деформаций во время заливки, а также в течение периода застывания бетонной смеси.

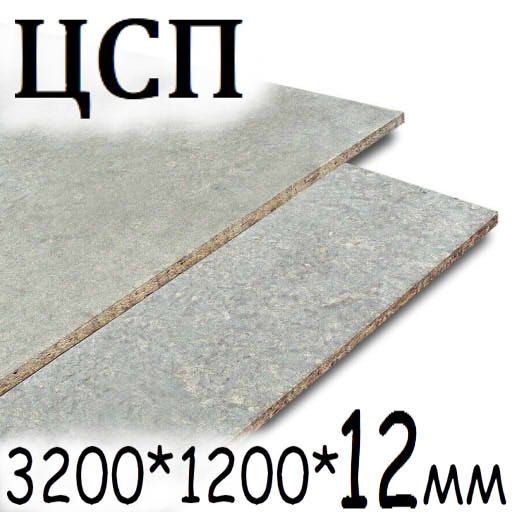

Цементно-стружечная плита ЦСП

Цементно-стружечная плита позволяет забыть о таких трудоемких операциях, как подготовка и замешивание цементного раствора, оштукатуривание стеновых поверхностей, а также их выравнивание. За счет гладкости ЦСП-листов из технологического процесса исключаются операции предварительного шпаклевания плитной поверхности, поэтому они могут сразу использоваться под грунтовку и покраску.

ЦСП

Содержание

    • 0.1 Видео — Дом из бревна, обшитый ЦСП плитами
  • 1 Производственная технология и компонентный состав
  • 2 Эксплуатационные свойства цементно-стружечных плит
    • 2.1 Цены на угловые шлифмашинки (болгарки)
    • 2.2 Цены на цементно-стружечные плиты
  • 3 Гармоничный союз: панели ЦСП панели для наружной отделки дома
  • 4 Монтаж панелей ЦСП на фасад дома
    • 4.1 Выбор утеплителя
    • 4.2 Цены на различные виды утеплителя
    • 4.3 Пошаговая инструкция по монтажу панелей ЦСП на фасад индивидуального дома
    • 4.4 Цены на ветрозащитные мембраны
    • 4.5 Видео — Обшивка каркаса дома ЦСП

Видео — Дом из бревна, обшитый ЦСП плитами

Производственная технология и компонентный состав

Что входит в состав функционального композита ЦСП:

  • портланд-цемент марки не ниже М-500 — 65 %;
  • стружка древесная из отходов деловой древесины хвойных пород – 24 %;
  • минеральные добавки в виде алюминия сернокислого или хлористого – 3 %;
  • жидкое стекло – 2 %;
  • вода – 6 %.

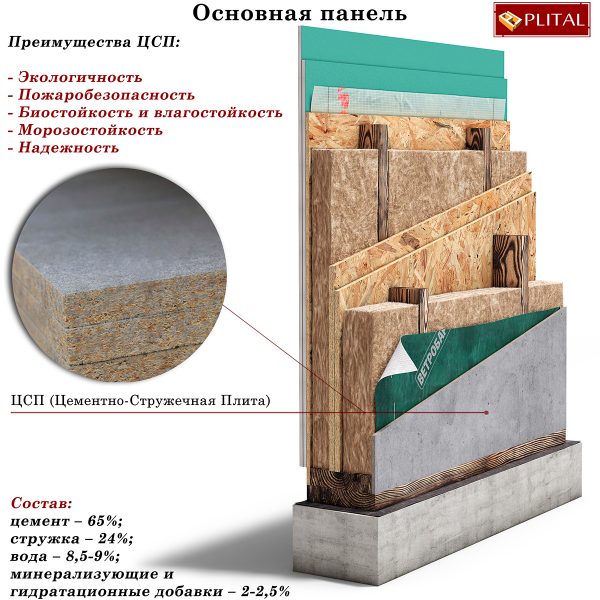

Состав ЦСП

Важно! Приобретая цементно-стружечные плиты для отделки фасада индивидуального особняка, следует отдать предпочтение тем видам ЦСП, которые содержат в своем составе жидкое стекло. Листы ЦСП с данной добавкой в наборе исходных компонентов индифферентны к влажности, перепадам температур, атмосферным осадкам.

Технология производства данного функционального материала довольна проста:

  • в барабан закладывается определенный объем древесных стружек игольчатого дробления;
  • к нему добавляют минеральные вещества;
  • туда же вводится портланд-цемент, жидкое стекло и вода;
  • в результате интенсивного перемешивания получается однородная масса;
  • плита формируется из нескольких настилов: в середине плиты находится слой с крупной фракцией стружки, который определяет уровень ее прочности. Настилы внешние содержат стружку мелко измельченную, которая дает ровную поверхность высокой гладкости;
  • заготовка обрабатывается на прессе;
  • после этого по конвейерной ленте полуфабрикат подается в камеру для затвердевания.

Производство цементно-стружечных плит (ЦСП)

Пила с программным управлением и автоматическим манипулятором для раскроя ЦСП

Полученная продукция представляет собой цементно-стружечные плиты монолитной структуры, которые не подвержены расслоению. Существенным преимуществом полученного таким технологическим способом композита является абсолютное отсутствие эмиссии вредных летучих веществ, поскольку в составе плит отсутствуют термопластичные смолы, клей и другие синтетические компоненты.

Эксплуатационные свойства цементно-стружечных плит

Функциональность:

Прочность.

Исключительная прочность ЦСП на изгиб и на разрыв обусловлена технологией их производства: давление под прессом, высокая температура способствуют созданию монолита, который способен выдерживать значительные нагрузки. При деформирующем изгибе прочность материала изменяется не более, чем на 10%.

Несущая способность ЦСП

Обрабатываемость.

Листы ЦСП можно пилить, резать, сверлить, шлифовать, обрабатывать фрезерованием с использованием различных инструментов:

  • циркулярной пилы;
  • болгарки;
  • сверл по металлу.

Резка ЦСП

Цены на угловые шлифмашинки (болгарки)

Угловые шлифмашинки (болгарки)

Влагостойкость.

Минеральные компоненты в составе материала, а также ровная поверхность плиты делают ЦСП практически невосприимчивыми к влаге во всех ее проявлениях. Однако небольшая степень набухания все же есть: при погружении в воду на сутки разбухает всего на 2%. Именно поэтому в ходе строительства зданий предусматриваются небольшие зазоры между плитами. Гладкая поверхность способствует быстрому испарению воды, поэтому листы ЦСП используют для возведения устойчивых к влажности стен, устройства помещений гигиены и санитарного назначения в общественных зданиях.

Экологичность.

Цементно-стружечные плиты абсолютно безвредны для окружающей среды, они не содержат фенолов, формальдегидных соединений, в них отсутствуют канцерогенные примеси и ядовитые вещества. Листы плит не накапливают электрические заряды.

ЦСП экологичен

Огнестойкость.

ЦСП относится к трудновоспламеняемым и слабогорючим веществам. Даже если возгорание все же произошло, пламя распространяется очень неактивно, локализуясь в очаге возгорания. При задымлении никаких токсичных веществ не выделяется.

Цементно-стружечная плита (ЦСП) – идеальный материал для строительства домов

Устойчивость к пониженным температурам.

Морозостойкость у ЦСП одна из самых высоких. Замеры показали, что разрушение композита наступает только после полусотни циклов сгибания-разгибания. В процентном отношении это составляет не более 10 %, что подтверждает высокие эксплуатационные свойства материала при пониженных температурах. Это особенно актуально при проведении строительства в районах Заполярья, Крайнего севера, Сибири и Урала.

ЦСП морозоустойчив

Биоустойчивость.

Листы цементно-стружечных плит не подвержены гниению, разрушительному действию плесени и грибковых структур благодаря антисептическому соединению – гидроксиду кальция. Концентрированная щелочная среда материала образуется в ходе производственного цикла, поэтому ЦСП обходят стороной грызущие животные.

Листы цементно-стружечных плит не подвержены гниению

Цены на цементно-стружечные плиты

Цементно-стружечные плиты

Гармоничный союз: панели ЦСП панели для наружной отделки дома

Прежде чем приступать к монтажу панелей из цементно-стружечных плит, нужно определиться с толщиной материала и его размерами. Параметры листа по стандарту:

  • длина от 3200 до 3600 мм;
  • ширина – от 1200 до 1250 мм.

Размеры и вес

Толщина материала в вопросе устройства наружной отделки входит на первый план в виду своей значимости. Здесь следует учитывать требуемую ветро- и теплозащитность, нагрузку на плиту и вместе с тем создаваемую материалом нагрузку на каркас здания.

Рекомендуется следующая толщина при осуществлении монтажа:

  • каркасное домостроительство — 14-35 мм;
  • полы в черновом варианте -10 мм;
  • подоконники, навесы, откосы — 18 мм — 30 мм;
  • опалубка фундаментная несъемная — 14 мм -20 мм;
  • перегородки, стены — 14 — 18 мм.

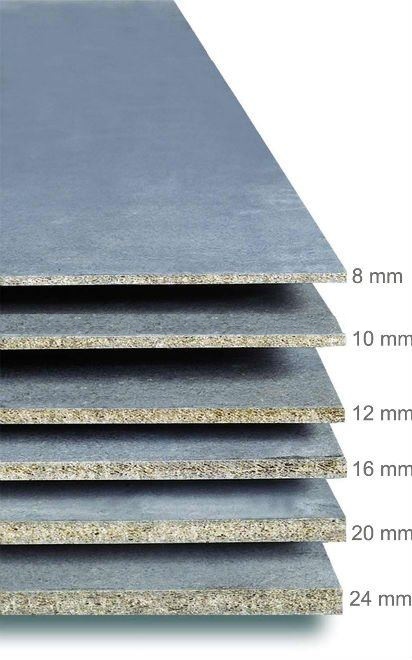

ЦСП разной толщины

В масштабах каркасного строительства стены различных помещений изготавливаются в основном из плит с размером поперечного сечения от 12 до 40 мм, а снаружи берут толщину листа от 16 до 24-28 мм. Для монтажа ЦСП на фасад дома лучше взять лист на 16, в крайнем случае 18 мм: она не ломается при допустимом воздействии и не создает чрезмерную нагрузку на каркасное основание постройки.

Таблица 1. Физико-механические характеристики ЦСП

ХарактеристикиЗначение
Плоскостное отклонение, мм0,8
Плотность1100-1400 кг/м3
Влажность8 +/- 2%
Суточное набухание в поперечном сечении2%
Устойчивость к горению92%
Прочность на изгиб ЦСП 10-16 мм14 МПа
Прочность на изгиб 24 мм11 МПа
Отклонения в поперечном сечении ЦСП 10 мм+/- 0,8 мм
Отклонения в поперечном сечении ЦСП 12-16 мм+/- 1,0 мм
Отклонения в поперечном сечении ЦСП 24 мм+/- 1,0 мм
Максимальные погрешности по параметрам ЦСП-плиты+/- 2 мм
Влажность2%
Шумозащитность88%
Устойчивость к пониженным температурам12%
Паропроницаемость2%
Суточное водопоглощение15%

Монтаж панелей ЦСП на фасад дома

Прежде чем приступить к монтажу панелей на каркасном доме, нужно задуматься об утеплении строения. Как правило, в климатических условиях Российской Федерации в процессе монтажа по фасаду дома панелей ЦСП используется утеплитель сообразно климатическим условиям местности, где возводится дом.

Выбор утеплителя

В качестве теплозащитной прокладки применяют самые различные виды утепляющего материала:

У каждого вида утеплителя есть свои положительные стороны и некоторые недостатки. По сравнению с утепляющими материалами натурального происхождения, например, отходами льняного производства, их преимущества очевидны: они более эффективны в отношении сохранения тепла внутри здания.

Важно! Если в качестве утеплителя вы остановили свой выбор на негорючей минеральной вате, то лучше приобрести вату в плитах, а не в рулонах: она не слеживается при вертикальном расположении.

Внешний вид минваты

Итак, утеплитель куплен, теперь пора приступать к монтажу панелей из ЦСП. Выполнить его собственноручно совсем не сложно, если придерживаться инструкции и педантично следовать всем предписаниям.

Цены на различные виды утеплителя

Различные виды утеплителя

Пошаговая инструкция по монтажу панелей ЦСП на фасад индивидуального дома

Шаг 1. Формируем обрешетку по всему внешнему стеновому пространству.

На все стены при помощи уровня монтируем надежную систему креплений вертикального направления, способную выдержать серьезную нагрузку, которую создадут плиты ЦСП. Элементы системы обрешетки могут быть деревянными, например, из бруса размером 50х50, или металлическими в виде труб прямоугольного сечения 50х20 либо металлопрофилей. Расстояние между соседними элементами – не менее 60 см. Вертикальное направление должно быть выдержано безупречно, тогда произвести монтаж панелей ЦСП можно без проблем.

Деревянная обрешетка

Крепление бруса обрешетки

Металлическая обрешетка

Шаг 2. Закладка утеплителя.

Важно! Расчет необходимого объема закупки данного компонента фасада нужно производить отдельно, в зависимости от площади стен и вида теплоизоляции.

Утеплитель распределяем на все стеновое пространство, укладывая его между вертикалями обрешетки. Утеплитель должен быть прикреплен к стене саморезами необходимой длины.

Утепление стен

Шаг 3. Добавление ветрозащитной мембраны.

Как только строение утеплили, в дело вступает ветрозащитная мембрана, которая накладывается поверх утеплителя на все стеновое пространство. Ее тоже нужно надежно зафиксировать на месте. В ходе данного этапа работы нужно обратить внимание на то, что разница между плоскостью мембраны и плоскостью уже установленного утеплителя должна составлять 2 см как минимум.

Вентзазор

Цены на ветрозащитные мембраны

Ветрозащитная мембрана

Важно! Нельзя пренебрегать устройством вентзазора! Если его не оставить, то велика вероятность, что внутри будет накапливаться конденсат, который в конечном счете приведет к гниению каркаса.

Схема монажа ЦСП плит

Шаг 4. Просверливаем отверстия для крепежных элементов в обрешетке.

Подготавливаем отверстия для крепежа.

Минимальный размер гвоздей и шурупов в зависимости от толщины ЦСП

Шаг 5. Монтаж панелей из цементно-стружечных плит.

Перед установкой ЦСП необходимо убедиться в вертикальности и горизонтальности расположения элементов каркаса

Приступаем к монтажу панелей ЦСП. Шаг между креплениями не должен быть менее 30 см и более 60 см, а зазор между соседними плитами – не более 5 мм. Зазор оставляют на случай деформаций, которые происходят при температурных перепадах или во время подвижек почвенных слоев.

Шаг между крепежными элементами

Для того чтобы избежать растрескивания листов ЦСП от крепежа, саморезы надо закручивать на расстоянии 1-го см от края плиты. По такому же принципу производят облицовку декоративных колонн, несущих опор и ригелей.

Крепление ЦСП к каркасу

Важно! Не рекомендуется производить монтаж цементно-строительных плит порядно сразу по всему периметру строения. Монтаж панелей должен быть произведен поэтапно, отдельно на каждой стене. Только после того, как завершен монтаж цементно-стружечных плит на одном стеновом пространстве, можно приступать к следующей стене.

Крепление ЦСП саморезами

Лист ЦСП на фасаде каркасного дома

Шаг 6. Затирка межплитных швов.

После того, как произойдет усадка здания, швы между листами цементно-стружечных плит можно будет затереть любым предназначенным для этого средством или оформить в качестве акцентов внешнего вида.

Способы создания шва между плитами

Шаг 7. Финальная декоративная отделка стен.

После того, как монтажные работы закончены, нужно приступать к декорированию стен. В этом вопросе каждый владелец руководствуется только своими эстетическими предпочтениями, потому что цементно-стружечные плиты предоставляют невероятное многообразие выбора. Дома, облицованные панелями цсп, можно покрасить, обработать тонирующими составами, отделать фасадной штукатуркой или добавить на фасад искусственный камень. А может быть, стоит оформить архитектурный облик нового строения в русском стиле? Тогда нужно приклеить на стены дома уникальные дизайнерские элементы, имитирующие деревянную резьбу — глухую, сквозную, накладную.

Грунт и краска для ЦСП

Схема окрашивания ЦСП с закрытыми швами

Благодаря применению в строительных работах современных материалов, в частности, цементно-стружечных плит, дом будет теплым, прочным, огнестойким, обладать отличными звукоизолирующими свойствами. А еще это очень красиво! Отделка индивидуальных домовладений цементно-стружечными плитами позволяет создать свой неповторимый архитектурный облик любого дома, любого поселка, любого города!

Видео — Обшивка каркаса дома ЦСП
