Какой размер бруса выбрать для строительства дома.

Содержание

1 Каких размеров бывает пиломатериал
2 Как правильно выбрать размер пиломатериала
3 Выбор сечения клееного бруса
4 Выбор сечения профбруса

Не знаете, какой размер бруса выбрать при строительстве дома? А ведь этот показатель имеет большое значение. Если информация актуальна для вас, читайте и найдёте все необходимые ответы.

Люди, мечтающие об экологичном жилье, сталкиваются с множеством нюансов, которые влияют на эксплуатационные свойства здания. Ещё на этапе проектирования деревянного коттеджа владельцы задаются вопросом: какой размер бруса лучше подходит для строительства тёплого, комфортабельного дома?
Ведь главные качества, которыми должно обладать жилое помещение, это хорошая теплоизоляция и влагоустойчивость, а зависят они от таких критериев, как:

1. Плотность бруса в зависимости от породы древесины:

лиственница;
сосна;
ель;
дуб.

2. Вид древесины по технологии производства:

оцилиндрованное бревно;
профилированный пиломатериал;
клееный брус.

3. Способ просушки сырья:

камерный метод — горячим воздухом;
естественным путём.

4. Толщина бруса:

50 мм;
100 мм;
150 мм;
200 мм;
250 мм.

Какой бы материал ни использовался, например, клееный брус из лиственницы камерной сушки при строительстве коттеджа, необходимо правильно выбрать его размеры. Ведь это отразится на комфортной температуре внутри помещения.

Для того чтобы понять, какой толщины брус лучше подойдёт для строительства вашего дома, можно воспользоваться формулой:

S = R * Kt
S — толщина пиломатериала;
R — коэффициент теплопередачи стен определённого региона;
Kt — показатель теплопроводности, зависящий от породы дерева.

Все значения можно найти в соответствующем справочнике.

Вычислим необходимый показатель толщины для возведения дома в Московской области на примере вышеупомянутого клееного материала из лиственницы:

S = 1, 26 * 0, 18 = 0, 23

Получаем оптимальные размеры сечения клееного бруса 230×230. Можно использовать пиломатериал толщиной 200 мм с применением утеплителя 50 мм.

Каких размеров бывает пиломатериал

Важными показателями при выборе являются высота и ширина бруса, их также называют толщиной или сечением. Длина влияет на расход стройматериала, она зависит от размеров дома. Разделяют следующие формы пиломатериала:

квадратный;
прямоугольный;
многогранный;

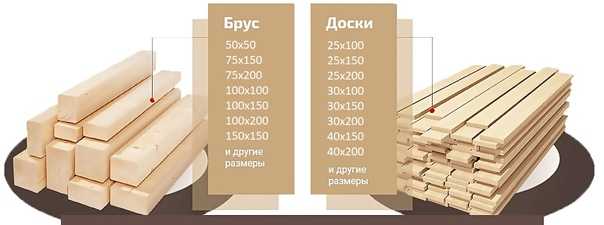

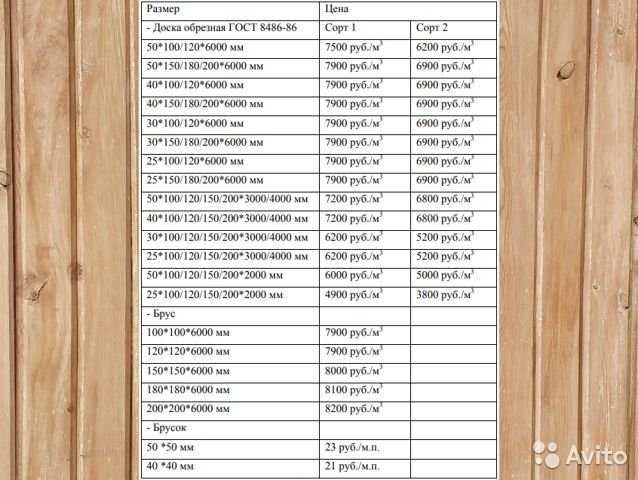

Стандартные размеры бруса, используемые для строительства дома или др. построек:

Как правильно выбрать размер пиломатериала

Выбирать размер бруса для строительства необходимо, в первую очередь, по предназначению материала: дома, дачи, бани, др. постройки и отделочные работы.

Во вторую, от климата региона:

В средней полосе Урала при возведении дома для постоянного круглогодичного проживания в основном выбирают брус 200×200. Материал с таким сечением обладает достаточной прочностью и теплоустойчивостью. Кроме того, он выдерживает все необходимые нагрузки при благоустройстве жилья: крепление оборудования и мебели. В южных регионах строят дом из бруса 150×150 или используют брус 180×180, этого достаточно при мягких климатических условиях. Северные жители выбирают более дорогостоящий и широкий пиломатериал с габаритами 250×250, имеющий оптимальные характеристики для самых холодных зим. Не стоит экономить на строительстве коробки будущего дома. Ведь чем толще стены, тем они будут более устойчивы к низким температурам и ветрам. Не стоит забывать об утеплителе между звеньями. Длина выбирается в зависимости от проекта здания.

При строительстве дачных домиков, которые рассчитаны на летний отдых или работы в огородный сезон, используют брус 150x150x6000 или 120x120x6000, в зависимости от времени пребывания и масштабов строения.
Для построек хозяйственного назначения выбирают более практичный и недорогой брус 100×100. Длина обычно берётся 2–4 м. Такие размеры заказываются при строительстве сараев, стаек для животных. Для бань или саун применяется брус 100×150. Такие же габариты пиломатериала используются при возведении стен и перегородок внутри дома.
В качестве стропильных конструкций, перекрытий пола или потолка, а также в каркасном возведении дома используется брус 50×100. Максимальная длина пиломатериала может достигать 12 м.

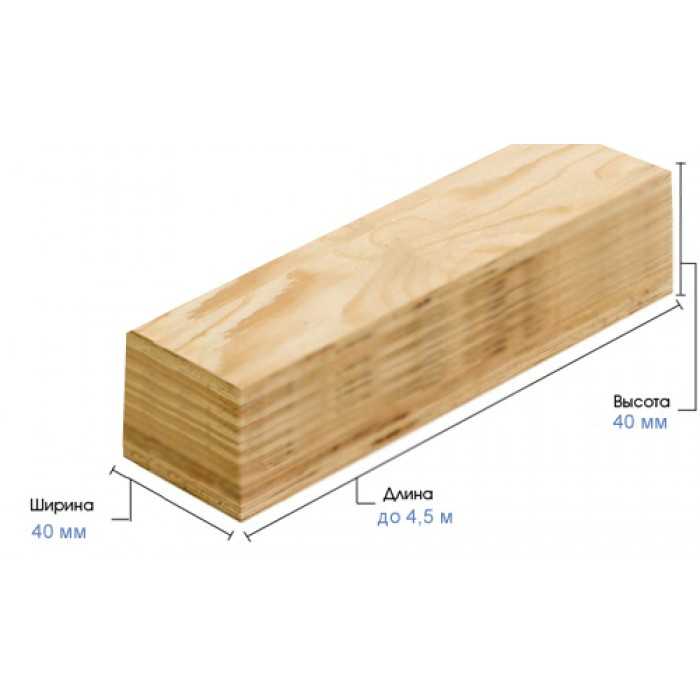

Лидером продаж на строительном рынке является брус 40×40, применяемый для перекрытия полов, потолков, кровли, каркасов, для изготовления мебели, для отделочных работ. Он также применяется при создании архитектурных строений, скверов, парков, детских площадок. При ремонте используется как брус 40×40, так и брус 50×50.

Длина стройматериала не имеет определённых рамок, в каких-то случаях возможно наличие стыков. Однако в обвязке стен и при перекрытии этажей важно использование цельной строительной единицы. При укладке сруба также необходимо, чтобы каждая из стен имела по несколько монолитных брусьев. В любом случае производитель учитывает пожелание клиента и может изготовить материал с наиболее подходящими размерами.

Среди частных застройщиков пользуется спросом дом из бруса 9×9, полезной площади в таком жилище от 100 до 150 кв. м. Строение возводится одноэтажным, двухэтажным или мансардным. Дом из бруса 9×9 может стать постоянным местом жительства для семьи из 4 человек. Наряду с такими проектами, популярны также малогабаритные постройки из бруса 6×6. Это экономичный вариант без сложных конструкций. Общая площадь помещения составляет 50–70 кв. м. По такому проекту возводятся дачи или небольшие жилые домики, они могут быть выполнены в один этаж или с мансардой. Строятся срубы из различного типа древесины.

Рассмотрим, как влияет на теплопроводность дома размер клееного или профилированного бруса.

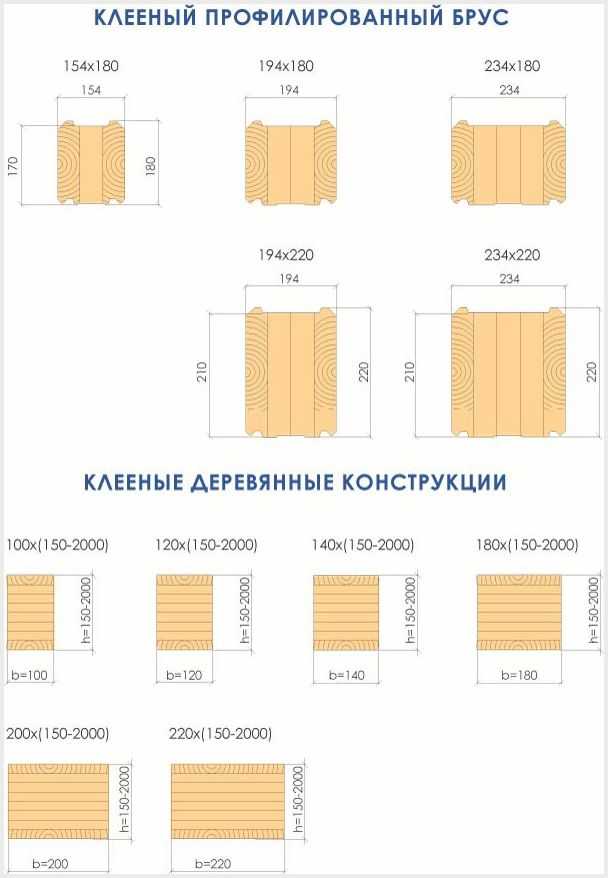

Выбор сечения клееного бруса

Этот пиломатериал производится путём склеивания чередующихся по направлению волокон. Он изготавливается из обработанного, просушенного сырья. Поэтому такой брус имеет отличные характеристики: хорошая плотность, высокая изоляция, отсутствие деформации, незначительная усадка. Используя клееный пиломатериал при строительстве, можно рассчитывать на его исходные размеры, которые не изменятся с течением времени.

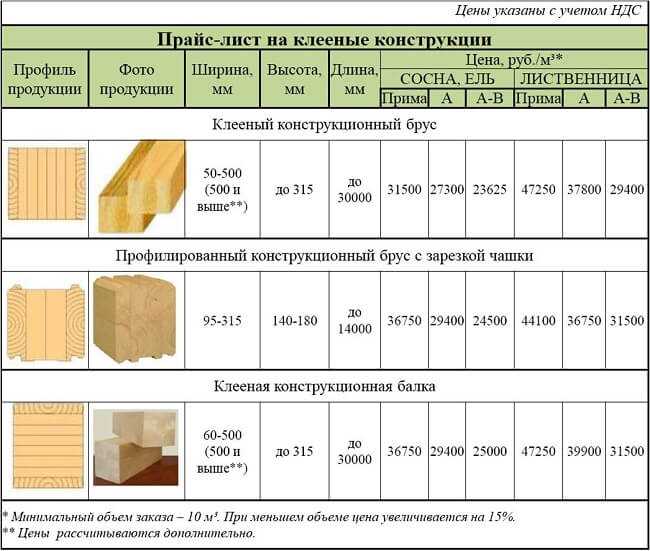

Цены на клееные брусья самые высокие, поэтому нужно выбрать наиболее подходящий размер для строительства хозяйственных построек или дома. Производители предлагают пиломатериал толщиной от 40 до 270 мм. Сечение клееного бруса классифицируется по его назначению:

Для стен используется материал высотой от 140 до 170 мм, шириной от 160 до 270 мм, длина берётся в зависимости от проекта здания.
Для перекрытия полов и потолков показатель высоты обычно составляет 100–150 мм, толщины — от 100 до 250 мм.
Для монтажа окон средние размеры бруса, применяемые в строительстве — 80×85, 80×115.

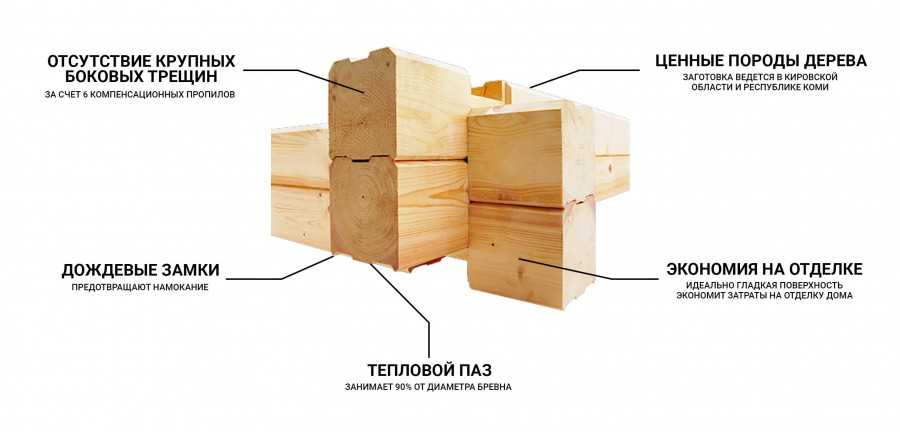

Выбор сечения профбруса

Пиломатериал изготавливается из цельного сырья или путём склеивания ламелей. Он выпускается в следующих конфигурациях профиля: финский, гребёнка, двойной, тройной и др. Благодаря прочной стыковке конструкции стены не будут пропускать влагу, ветер и холод.

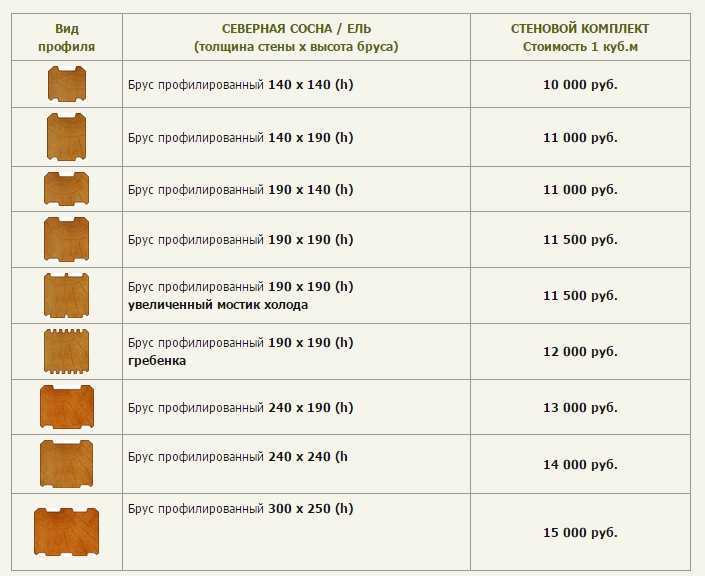

Производится профилированный брус по стандартным размерам начиная от 100×100, заканчивая 250×250, длина одной единицы чаще всего составляет 6 м.

Классификация по сечению профбруса:

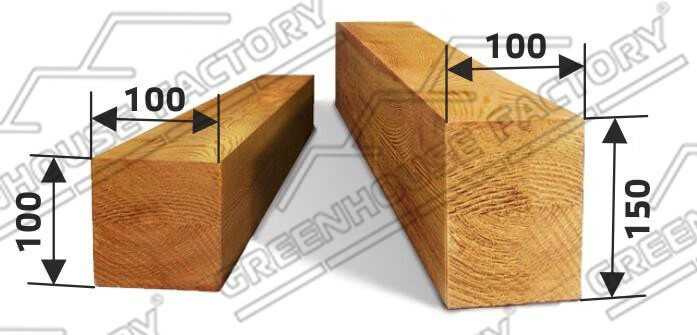

Брус 100×100, 100×150 предназначен для хозяйственных построек, веранд, бань. Материал такого размера имеет профиль: два шипа, два паза.
2. Брус 150×150, 150×200 подходит для дачных домиков или постоянного проживания в южных районах. Для таких габаритов используется профиль гребёнка, который защищает строение от ветров и влаги.
Брус 200×200 самый распространённый в строительстве жилых домов. Здание из такого пиломатериала будет надёжно защищено от промерзания и проникновения холодного воздуха за счёт технических характеристик профиля. Он имеет конструкцию из 3–4 шипов и пазов.

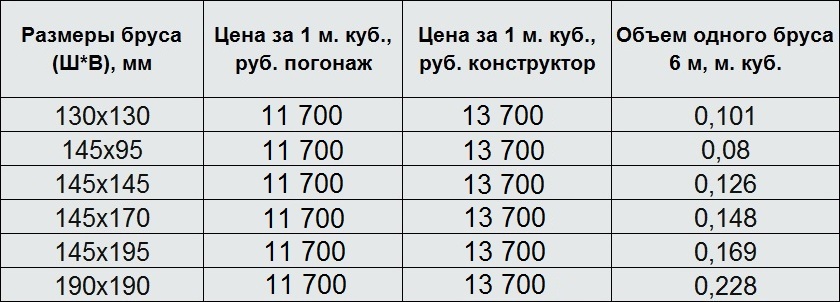

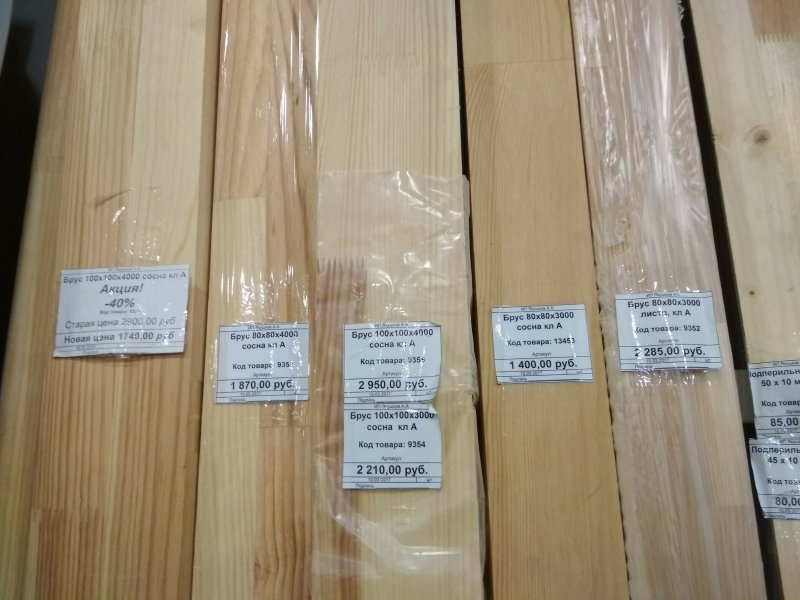

Цена устанавливается за кубометр материала. Чем толще брусья, тем меньше их в кубе:

В строительной индустрии представлен широкий размерный ряд брусьев разного вида и пород. Необходимо совершить грамотный подход к данному вопросу, произвести свои расчёты в зависимости от назначения и проекта постройки, чтобы избежать переплат и негативного воздействия погодных условий. При правильном учёте всех критериев «погода в доме» вас будет только радовать.

Стандартные размеры обрезной доски, как определить сорт

При покупке материалов, лучше быть в курсе того, какого размера они должны быть, как определить сорт и в чем различия между разными видами. Все это обговорим, а еще приведем стандартные размеры обрезной доски и допустимые отклонения.

Содержание статьи

1 Что такое обрезная доска, брус и брусок
- 1.1 Обрезная и необрезная доска
- 1.2 Деловая и строительная доска: в чем разница
2 Требования к древесине и сортность
- 2.1 Как определить сортность доски
3 Стандартные размеры обрезной доски

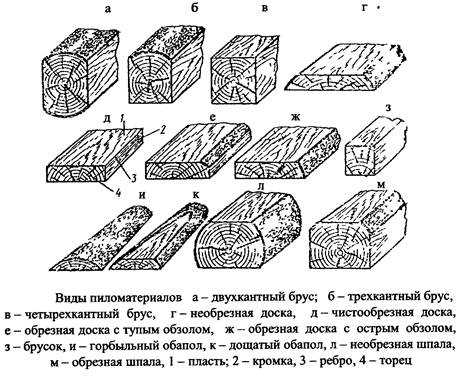

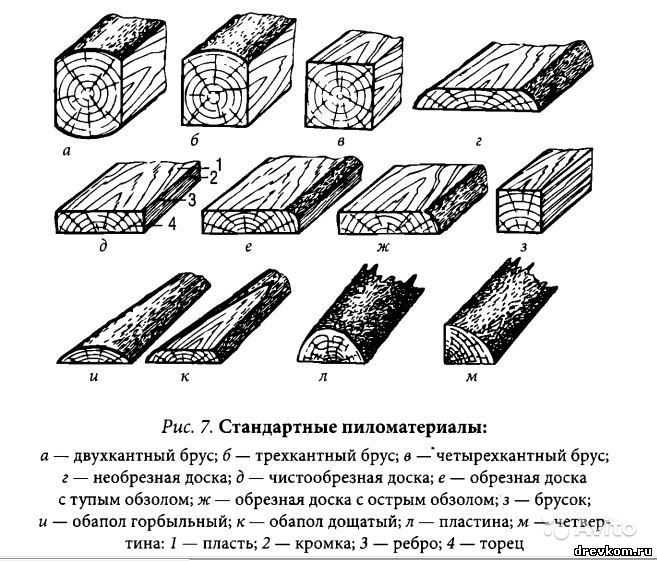

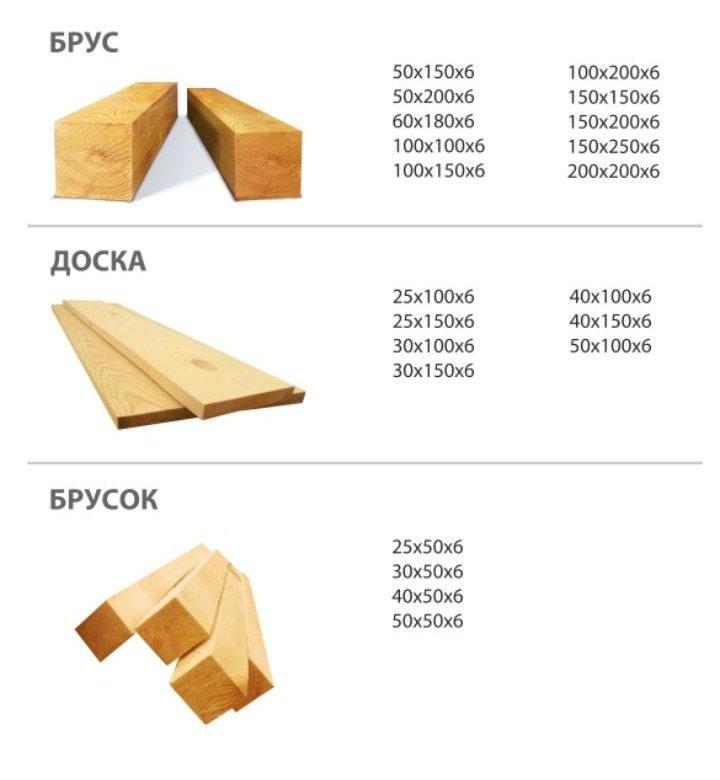

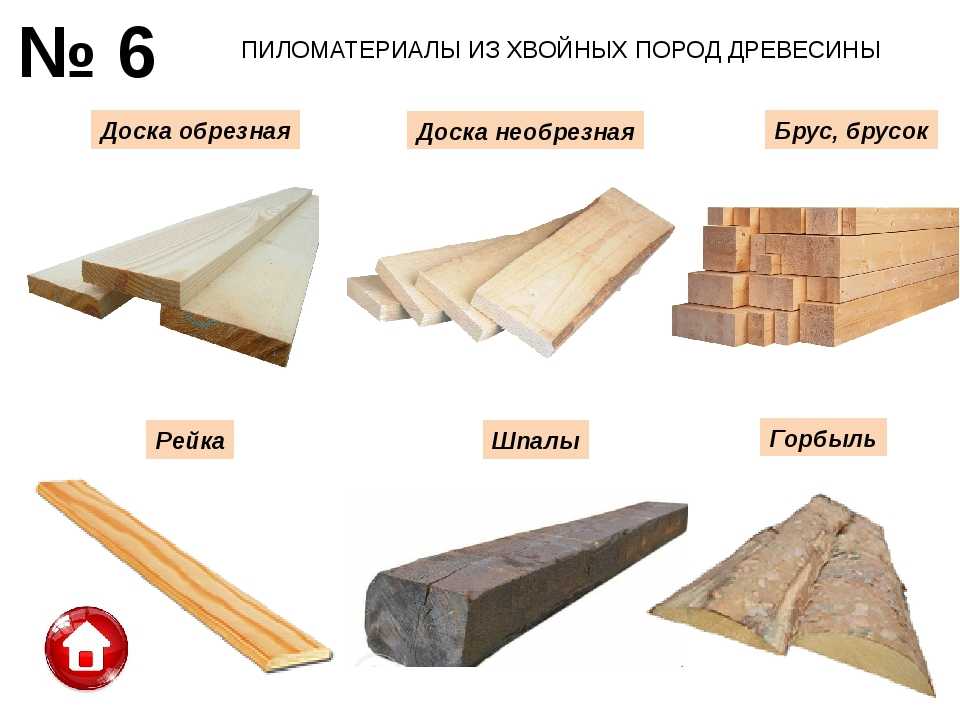

Что такое обрезная доска, брус и брусок

Несведущему человеку не так легко разобраться в строительной терминологии. Если вы затеяли стройку, это делать придется. Для начала разберемся, что такое доска, чем она отличается от бруса и бруска. Все определения пиломатериалов даны в ГОСТ 18288-87. Опираются они на размеры. Согласно этому документу:

Чем отличаются брус и брусок? Брус в сечении имеет форму квадрата со стороной больше 100 мм. Брусок может быть квадратным, но сторона должна быть меньше 100 мм, но чаще всего брусок имеет вид прямоугольника

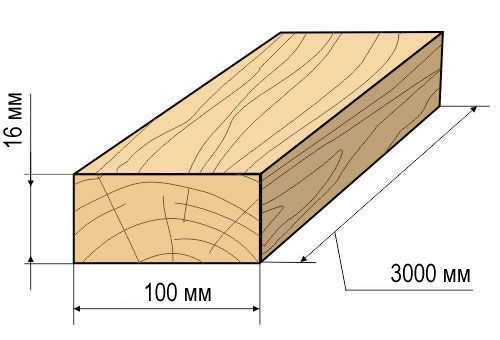

Доска — это пиломатериал, имеющий толщину не более 100 мм и ширину больше двукратной толщины.
Брус — шириной и толщиной более 100 мм. Максимальный размер бруса не нормируется. Только минимальный.
Брусок — толщиной до 100 мм и шириной не более удвоенной толщины.

Итак, если посмотреть на брус с торца, все его стороны должны быть равны. Поперечное сечение бруса даст нам квадрат. Доска и брусок — прямоугольники. Просто у доски ширина более чем в два раза больше толщины, а у бруска меньше. Например, 25*75 мм — это доска, а 25*45 мм — это брусок. И, кстати, 50*50 мм и 75*75 мм — это тоже брусок, а не брус, потому что по стандарту брусом считается изделие со стороной от 100 мм. С этими названиями, вроде, разобрались.

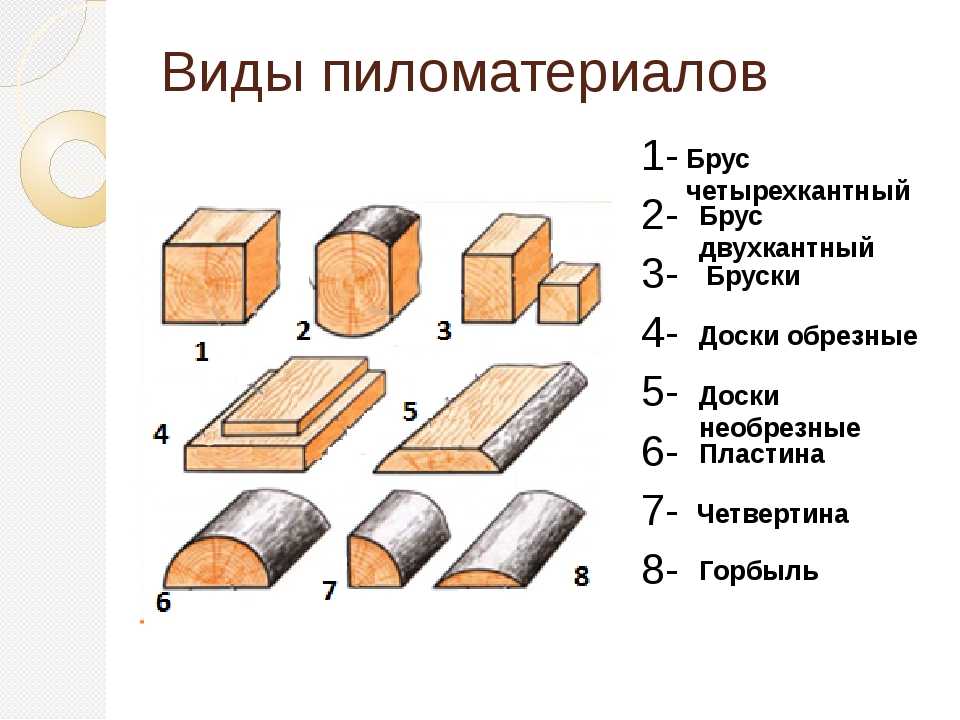

Что такое горбыль и дощатый горбыль, понятно по фото

Для черновых работ еще иногда применяют горбыль. Что это такое? По тому же стандарту, это боковая часть бревна, одна сторона которой пропилена, вторая нет. Есть еще дощатый горбыль — это когда наружная часть горбыля пропилена частично.

Обрезная и необрезная доска

Еще стоит определиться с тем, что такое пласть и кромка. Это любая из двух более широких поверхностей в доске или бруске, и любая из поверхностей в брусе. Кромка, соответственно — более узкая часть пиломатериала.

Пласть доски или бруска — это широкая поверхность

Вот теперь можно выяснять, что такое обрезная доска и чем она отличается от необрезной. Обрезная доска имеет кромки, опиленные перпендикулярно пластям. На кромке может быть обзол (остатки коры), но не более чем допустимо по сортности. Необрезная доска, соответственно, имеет не обрезанные или частично обрезанные кромки. В ту же категорию попадает обрезной пиломатериал, в котором обзол превышает допустимые пределы.

Есть еще полуобрезная доска. Это когда только одна кромка ровная, а на второй может быть обзол. Брус, кстати, тоже может быть с обзолом. У двухкантного обработаны две противоположные стороны, у трехкантного три, у четырехкантного — все четыре.

Обрезная и необрезная доска. Разница в виде кромок. У обрезной они гладкие; у низких сортов допускается наличие небольшого количества обзола. У необрезной доски кромки не обрезаны совсем или только частично

Может понадобиться еще такое понятие, как калиброванный пиломатериал. Бывает калиброванная доска, брусок и брус. Это пиломатериал высушенный и обработанный (на рейсмусе или строгальном станке) до требуемого размера. Надо понимать так, что некалиброванный может иметь отклонения по размерам (пределы отклонений нормированы), калиброванный отличаться по габаритам не должен. Вернее, допустимые отклонения очень маленькие.

Есть еще строганная доска. Отличается от обрезной более гладкими сторонами, так как подвергается дополнительной обработке. Обрезная доска высушивается, а после этого отправляется на дополнительную обработку на строгальном станке. Там снимается ее шероховатость, которую оставила пила. Одновременно может происходить калибровка, но это необязательно. Строганная доска может быть некалиброванной.

Деловая и строительная доска: в чем разница

Еще в прайсах есть доска с одинаковыми размерами, одного сорта, но одна строительная, а другая деловая. Разница в том, что деловая изготавливается из не сухостойных стволов. Она высушена, не имеет грибковых или бактериологических поражений, червоточин, даже если они разрешены стандартами. Поэтому стоит существенно дороже.

Деловая доска применяется при устройстве кровли. Идет на лаги, стропила. Ее же применяют в каркасном домостроении. Деловую доску могут прямо на предприятии обработать нужными составами, но это обговаривается конкретно перед поставкой.

Чтобы понять строительный перед вами пиломатериал или деловой, смотрите на сучки. В деловой доске или брусе могут быть только здоровые (светлые) сросшиеся сучки

Иногда можно видеть в прайсе две позиции с одинаковым наименованием, но на одной стоит ГОСТ, на другой либо нет пометки, либо написано «без ГОСТа». Разница в цене значительная. Чем же отличается материал? Во-первых, может быть меньше размер. В эту категорию уходит все, что не проходит по допускам. Например, ширина или длина, наклонность скосов не укладывается в нормативы. Можно ли брать такую доску или брус? Зависит от того, где его собираетесь применять. Но такой материал обязательно осматривать самому. Всю партию. Не всегда более низкая цена оказывается выгодной.

Требования к древесине и сортность

Сорт доски или ее сортность — это классификация, в которой указаны допустимые изъяны древесины и их количество. Доска и бруски могут быть пяти сортов — отборный, 1-й, 2-й, 3-й и 4-й. Брус отборным не бывает, так что имеет только четыре сорта, обозначаемых цифрами.

Пиломатериалы отборного, первого, второго и третьего сортов изготавливают:

из сухой древесины влажностью не более 22%;
из сырой;
сырой, обработанной антисептиками.
Какие могут быть дефекты и пороки на досках, брусе и бруске, как они выглядят (фото)
Сучки, их виды и количество в зависимости от сортности пиломатериала
Сучки, их виды и количество в зависимости от сортности пиломатериала
Трещины тоже могут быть, но небольшие и несквозные
Потоки древесины в зависимости от сортности доски
Потоки древесины в зависимости от сортности доски
Могут быть и некоторые виды грибковых поражений
Еще какие могут быть недостатки

Древесина для четвертого сорта не регламентирована. Сортность определяется по худшей пласти или кромке. То есть, находите худшую часть, и по наличию и количеству дефектов и изъянов определяете сортность. Все они приведены в таблицах, а сами возможные дефекты в виде картинок.

Обратите внимание, данные по сортности взяты из ГОСТа 2140. Он применяется для пиломатериалов для внутреннего рынка и идущих на экспорт. Недавно был принят другой стандарт: ГОСТ 26002 для пиломатериалов, которые продаются только на внутреннем рынке. Там сорта определяются по-другому (и допустимые отклонения по размерам тоже). Так что будьте внимательны, уточняйте по какому ГОСТу определялась сортность.

Как определить сортность доски

Знаете, как определяют сорт доски на производстве? На глаз. Никто не считает сучки, трещины и другие дефекты. Да и разница между, скажем, первым и вторым сортом очень невелика. И не все производители стараются действительно правильно ее рассортировать. Так что лучше контролировать все самому. Но таблицы такие большие, а дефектов очень много — запомнить все нереально. Но есть определенные критерии, которые могут вам помочь определить насколько качество соответствует заявленному.

Отборная и первосортная обрезная доска не может иметь такие повреждения

Если есть хоть один выпавший сучок, перед вами точно не отборный и не первый сорт. Как минимум второй, а то и ниже.
На досках и брусе первого сорта не должно быть гнили, грибков и сердцевины. Это все места, которые в первую очередь разрушаются. Так что их быть не должно.
При выборе бруса обращайте внимание на количество годовых колец. Чем их больше, тем выше качество древесины.

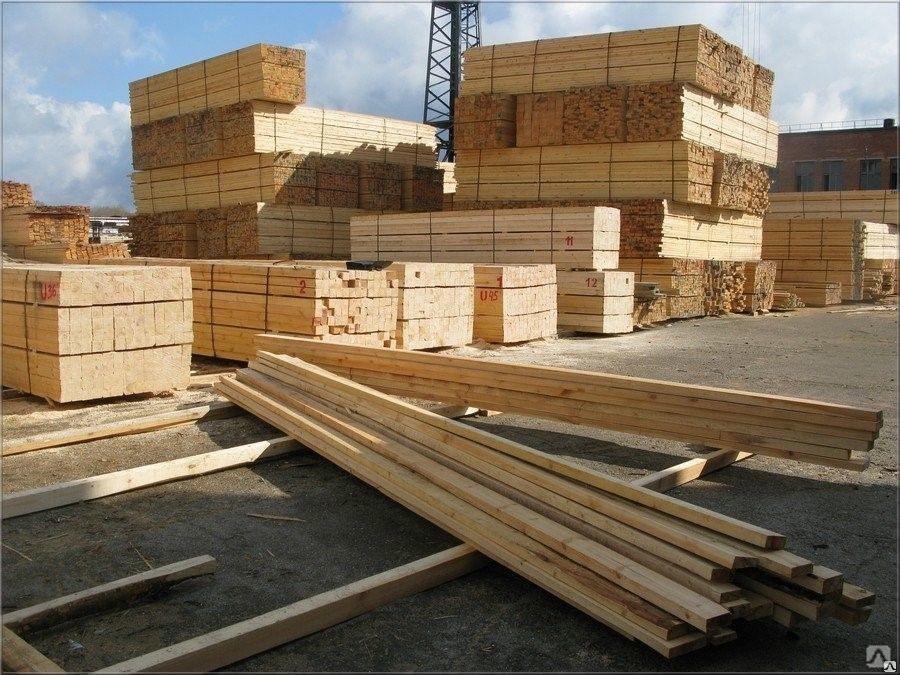

А еще стоит посмотреть на условия хранения. Вообще, доска высоких сортов должна храниться хотя бы под навесом. Она должна быть сложена в проветриваемые штабеля, а не лежать навалом. Проветриваемые штабеля — это с прокладками, которые отделяют один ряд от другого и позволяют лесу равномерно сохнуть.

Стандартные размеры обрезной доски

По ГОСТу 24454-80 есть пиломатериалы хвойных пород стандартных габаритов. Толщина и ширина доски приведена в таблице. По толщине обрезной доски, бруска и бруса отклонения допустимы, но они не могут быть больше:

±1 мм для досок и бруска толщиной до 32 мм;
±2 мм для пиломатериала от 40 мм до 100 мм;
±3 мм при толщине 110 мм и больше.

Также есть ограничения по отклонениям ширины: разбег может быть до 2 мм при ширине до 100 мм, и до 3 мм при ширине 125 мм и более.

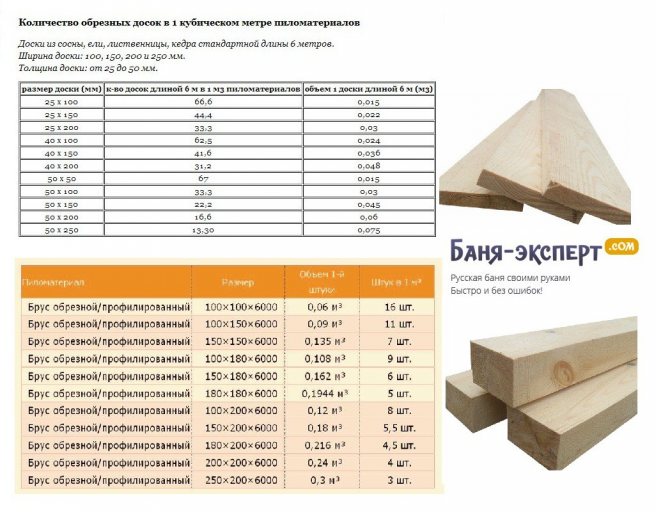

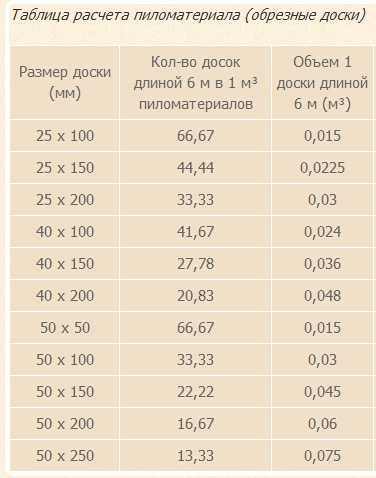

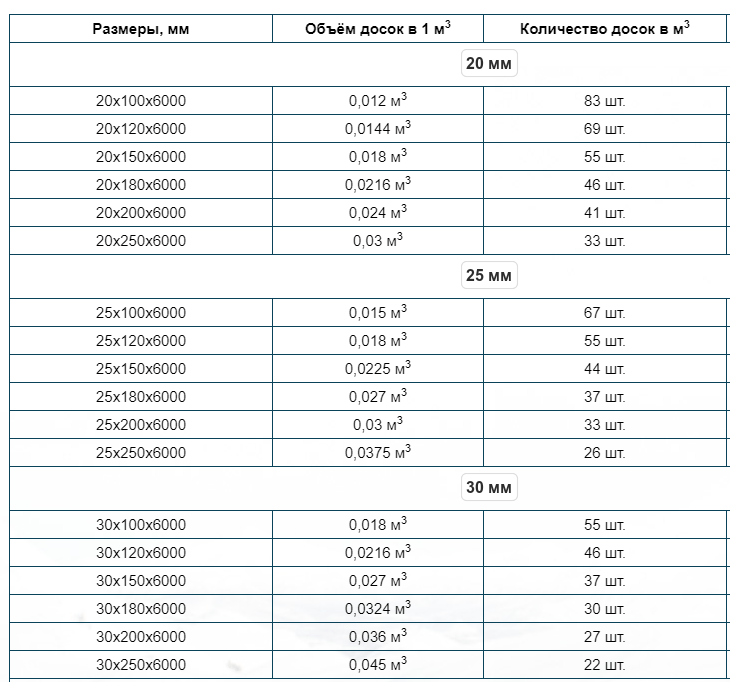

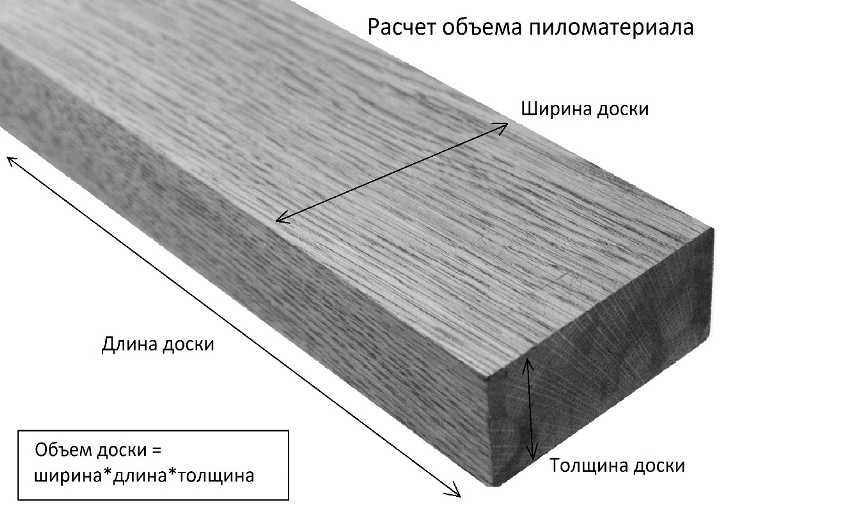

Размеры обрезной доски	Объем одной доски (длина 6 м), м3	Количество досок в м3	Размеры обрезной доски	Объем одной доски (длина 6 м), м3	Количество досок в м3	Размеры обрезной доски	Объем одной доски (длина 6 м), м3	Количество досок в м3
доска обрезная 16*75	0,0072	138,9	доска обрезная 32*75	0,0144	69,4	доска обрезная 44*250	0,066	15,2
16*100	0,0096	104,2	32*100	0,0192	52,1	44*275	0,726	13,8
16*125	0,012	83,3	32*125	0,024	41,7	доска обрезная 50*75	0,0225	44,4
16*150	0,0144	69,4	32*150	0,0288	34,7	50*100	0,03	33,3
доска обрезная 19*75	0,0086	116,3	32*175	0,0336	29,8	50*125	0,0375	26,7
19*100	0,0114	87,7	32*200	0,0384	26,0	50*150	0,045	22,2
19*125	0,0143	69,9	32*225	0,0432	23,1	50*175	0,0525	19,0
19*150	0,0171	58,5	32*250	0,048	20,8	50*200	0,06	16,7
19*175	0,0189	52,9	32*275	0,0528	18,9	50*225	0,0675	14,8
доска обрезная 22*75	0. 0099	101	доска обрезная 40*75	0,018	55,6	50*250	0,075	13,3
22*100	0.0132	75.8	40*100	0,024	41,7	50*275	0,0825	12,1
22*125	0.0165	60.6	40*125	0,03	33,3	доска обрезная 60*75	0,027	37,0
22*150	0.0198	50.5	40*150	0,036	27,8	60*100	0,036	27,8
22*175	0.0231	43.3	40*175	0,042	23,8	60*125	0,045	22,2
22*200	0,0264	38,9	40*200	0,048	20,8	60*150	0,054	18,5
22*225	0,0297	33,7	40*225	0,054	18,5	60*175	0,063	15,9
доска обрезная 25*75	0,0125	80	40*250	0,06	16,7	60*200	0,072	13,9
25*100	0,015	66,7	40*275	0,066	15,2	60*225	0,081	12,3
25*125	0,0188	53,2	доска обрезная 44*75	0,0198	50,5	60*250	0,09	11,1
25*150	0,0225	44,4	44*100	0,0264	37,9	60*275	0,099	10,1
25*175	0,0263	38	44*125	0,033	30,3	доска обрезная 75*100	0,045	22,2
25*200	0,03	33,3	44*150	0,0396	25,3	75*125	0,0563	17,8
25*225	0,0338	29,6	44*175	0,0462	21,6	75*150	0,0675	14,8
25*250	0,0375	26,7	44*200	0,0528	18,9	75*175	0,0788	12,7
25*275	0,0413	24,2	44*225	0,0594	16,8	75*200	0,09	11,1

Стандартные размеры обрезной доски указаны для древесины влажностью 20%. Для материалов более высокой и низкой влажности изменяются. Величина усушки прописана в ГОСТ 6782.1.

Кроме того, нормируется длина пиломатериалов. Она может быть от 1 метра до 6,5 метров. Шаг градации — 25 см. По длине допустимые отклонения — 25 мм или +50 мм .

В новом стандарте для внутреннего рынка приемлемы другие отклонения от стандартных размеров обрезной и необрезной доски

Обратите внимание, введен ГОСТ 26002, в котором для внутреннего рынка допускаются другие отклонения. Но стоит приписка: по согласованию с потребителем. То есть, при покупке доски «стандартных размеров», смотрите ГОСТ. В 24454-80 требования более жесткие. В нем же, кстати, установлены другие критерии сортности. Так что, действительно, стоит спрашивать, по какому ГОСТу маркирована продукция.

Какой длины бывают доски.

Стандартные размеры и виды бруса

Строительный материал, широко применяемый еще с давних времен и по сегодняшний день. Ярким примером тому являются великолепно сохранившиеся памятники древнего зодчества по всей территории России. Если раньше деревянным брусом называлось бревно обработанное (оструганное) с четырех сторон до получения одинакового сечения по всей длине, то современное производство этого строительного материала уже давно не ограничено его классическим видом и формой.

О чём пойдет речь:

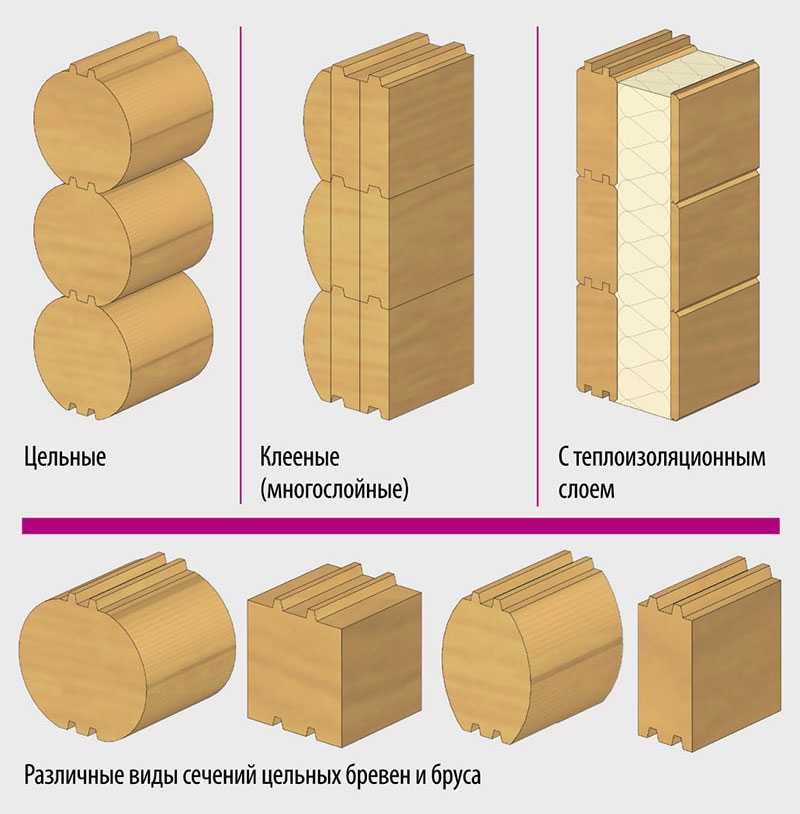

Типы и формы

Различают три основных типа деревянного бруса:

цельный (классический, ровный) брус;
брус профилированный;
брус деревянный клееный.

Их форма бывает только квадратной и прямоугольной для всех трех видов бруса, с ровной поверхностью всех четырех ребер. Так и с различными по форме и размерам пазам и выступам на двух (противоположных) сторонах профилированного бруса. Фото. Клееный брус может быть как цельным, так и обработанной профильной плоскостью.

Древесина

В силу своих природных свойств и характеристик не каждое дерево может служить основой для получения из его ствола строительного бруса. Основными породами древесины для строительного бруса являются:

сосна;
пихта;
лиственница;
кедр.

Намного реже используют: осину и березу. Древесину этих пород несмотря на их низкую стоимость, задействуют только для вспомогательных элементов.

Размеры, сечение ГОСТ

По своей длине деревянные балки (брус) бывают от трех до девяти метров, но основными считаются длины в 300 – 600 см. Как наиболее оптимальные размеры для перевозки, хранения и строительства. В отдельных случаях брус может быть изготовлен по индивидуальным размерам (до 9 м). В основном это относится к стандартным типовым строениям из профилированного бруса.

Размеры сечения деревянного бруса начинаются от 100 мм (10 см) и достигают 300мм. При квадратной форме сечения это:

100 Х 100 мм;
150 Х 150 мм;
200 Х 200 мм;
300 Х 300 мм.

И соответственно:

100 Х 150 мм;
150 Х 200 мм;
250 Х 300 мм;
Или же другого размера (100 Х 200 мм и т. п.).

Стандартные размеры деревянного бруса по государственным стандартам (ГОСТ) обязательны для всех предприятий выпускающих такую продукцию и указаны в следующей таблице:

ГОСТ 8486-86 «Пиломатериалы хвойных пород»;
ГОСТ 2695-83 «Пиломатериалы лиственных пород»;
ГОСТ 23431-79 «Древесина. Строение и физико-механические свойства. Термины и определения»;
ГОСТ 18288-87 «Производство лесопильное. Термины и определения»;
ГОСТ 24454-80 «Пиломатериалы хвойных пород. Размеры».

Кроме размера деревянного бруса по ГОСТ существует ряд таблиц с нормативами по его сортности, влажности, свойствам и так далее.

Технологии производства деревянного, строительного бруса

Цельный брус

Сегодня в связи с низкой стоимостью самый популярный вид изделий. Невысокая (относительно) цена образуется из-за достаточно дешевого и простого оборудования используемого для его производства. Доступность и широкий спектр применения не только в строительстве домов (бань, павильонов и т.д.) делают этот материал лидером продаж.

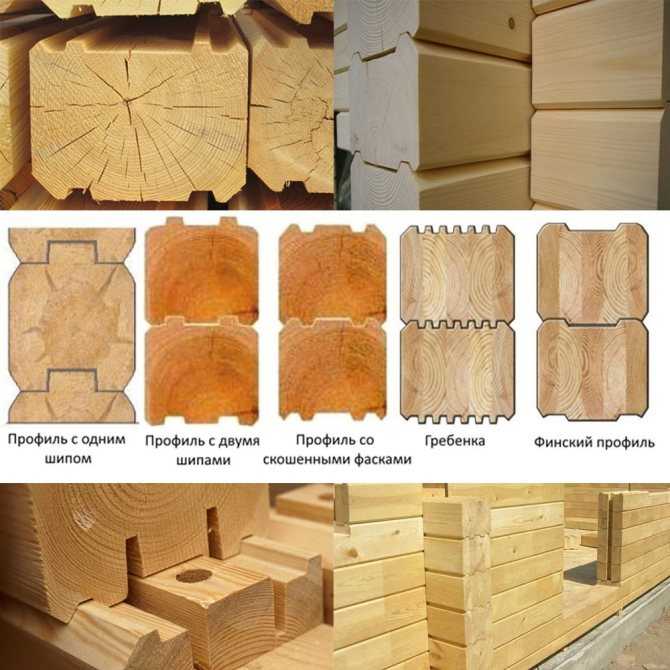

Брус деревянный профильный (профилированный)

Как и классический (цельный) изготавливается из целых бревен, по тем же размерам и сечениям деревянного бруса указанных в приведенной таблице. С одной, но существенной разницей. Две стороны, боковые, такого бруса – ровные. А 2 (верх, низ) обладают соответственно пазом и выступом (гребнем) для плотного совмещения между собой. Количество и форма пазов (гребней) зависят от ширины бруса и конструктивных особенностей общей постройки из него. Таким образом, при более высокой стоимости в сравнении с цельным, профилированный брус на порядок экономичнее. При работе с ним нет необходимости дополнительно герметизировать (конопатить) стены. Повышается сцепление бруса между собой. И что не маловажно сам процесс строительства значительно сокращается по времени.

Брус деревянный клееный

Современный технологический способ изготовления бруса, появившийся чуть более 30 лет назад. Главной отличительной особенностью клееного бруса является то, что для его выработки не требуются цельные стволы деревьев. В зависимости от нужной толщины используют N количество досок склеенных под давлением. В качестве примера можно привести производство фанеры. Клееный брус, не только не теряет каких либо качественных характеристик в сравнении с аналогом (цельным), наоборот получает ряд отличий. Таких как повышенная устойчивость к деформациям и прочность. Из – за дополнительной затратности в производстве (клей, пресса) клееный деревянный брус, как правило, выпускается в профилированных формах.

Преимущества строительства из деревянного бруса

Как преимущества домостроения из деревянного бруса различных типов в первую очередь следует отметить его принадлежность к так называемым – зеленым технологиям строительства. Технологиям, которые причиняют минимальный вред окружающей среде, как в момент постройки здания, его эксплуатации, так и в случае его демонтажа и утилизации. На строительство дома при готовом фундаменте требуется от трех до четырех недель.

При применении профилированного или клееного бруса нет необходимости в наружной и внутренней отделке. Теплоизоляционные и шумопоглащающие свойства древесины известны веками и не нуждаются в дополнительных описаниях. Главная проблема прошлого – пожара опасность, плесень и различные жучки – древоточцы, сегодня легко устранима с помощью современных огнеупорных и биологических пропиток.

Срок службы деревянных зданий не уступает каменным домам, а по многим экономическим показателям превосходит их. Натуральное дерево создает внутри помещения свой микроклимат, что благотворно действует на физическое здоровье жильцов.

Практически все опираются на стандартизированные размеры, в частности, на стандартные размеры бруса в процессе проектирования и строительства деревянных конструкций и промышленных изделий. Почему так важна стандартизация в такой промышленности, как деревообработка?

Необходимость стандартизации

Человечество давно пришло к пониманию того, что необходимо добровольно выполнять определенные правила и требования в процессе своей производственной деятельности, потому что это:

упрощает обмен информацией, необходимой при разработке, проектировании и изготовлении конечных конструкций и сооружений;
дает возможность использовать типовое измерительное оборудование;
позволяет применять однотипное обрабатывающее оборудование в процессе подготовки древесины, ее предварительной обработки, складировании и транспортировки;
разрешает использовать унифицированные методики для расчетов при проектировании;
позволяет осуществлять предварительные расчеты мест для складирования, использования подвижного состава;
стандартизированные размеры пиломатериалов предоставляют возможность легко рассчитывать объем и вес, что крайне необходимо для планирования доставок и складирования;
статистические данные, сгруппированные по видам древесины в соответствии со стандартами, позволяют осуществлять долгосрочное и стратегическое планирование, связанное с производством отдельных сортов пиломатериалов.

Пиломатериалы, в зависимости от породы дерева, из которого они изготавливаются, подразделяются на хвойные и лиственные.

Качество древесины определяется наличием сучков, включений, гнилостей и т.д. Древесину хвойных пород по качеству разделяют на 5 сортов, а древесину лиственных пород — на 3 сорта.

Качество древесины определяют по наихудшему элементу и маркируют на торцах. Буквой «О» обозначают изделия высшего качества.

В зависимости от формы поперечного сечения все пиломатериалы разделяют на несколько больших групп:

Горбыль. Изготавливается из боковой части бревна, и, соответственно, имеет 1 пропиленную сторону.
Шпала. Вид пиломатериала, получаемый обрезкой всех 4 боковых поверхностей, но при этом без образования граней.
Брус. Изготавливается из центральной части бревна, и, соответственно, имеет все 4 пропиленные стороны. Поперечное сечение бруса определяется соотношением ширины и высоты меньшей чем 2.
Доска. Отличается от бруса соотношением ширины и высоты большей чем 2. В соответствии с методикой классификации по способу обработки подразделяется на односторонне обрезную, необрезную и обрезную.

В соответствии с существующими стандартами для нашей страны (аналогичные стандарты существуют во всем мире), все пиломатериалы разделяют по способу обработки на следующие:

односторонне обрезные пиломатериалы — деревянные заготовки, у которых 3 поверхности образованы пилением, а четвертая сохранила естественную форму;
обрезные пиломатериалы — это такие деревянные заготовки, у которых все 4 стороны образованы пилением;
необрезные — это заготовки, у которых 2 стороны образованы пилением, а 2 стороны сохранили естественную форму.

Разновидности бруса

Брус, как элемент строительной конструкции, характеризуется соотношением ширины и высоты поперечного сечения менее 2. Стандартный брус в соответствии с ГОСТ имеет ширину, выбираемую из следующего размерного ряда: 50, 60, 75, 100, 130, 150, 180, 200, 220, 250 мм. Но наиболее востребованы в строительстве следующие типоразмеры: 100х100 мм, 150х150 мм, 200х200 мм. Именно под эти стандарты изготавливаются металлические крепежные элементы, рассчитывается режущий инструмент.

По методу изготовления в настоящее время различают следующие разновидности бруса:

Цельный брус. Производится из центральной части дерева. Наиболее традиционная технология изготовления продольным распиливанием деревянной заготовки, при которой образуется 4 необрезных доски: горбыля и центральная часть.
Оцилиндрованный брус. Производится аналогичным образом, но сечение у такого изделия не прямоугольное. По внешнему виду оцилиндрованный брус напоминает шпалу, но имеет большую длину. Оцилиндрованные брусья используются как несущие элементы деревянных конструкций.
Клееный брус. Современная технология изготовления, впервые примененная финскими специалистами по деревообработке. Деревянная заготовка распускается на несколько тонких досок — ламелей. Эти ламели разворачиваются относительно друг друга таким образом, чтобы минимизировать коробление в процессе высыхания. После чего все проклеивается под прессом. Такой клееный брус практически не подвержен температурным изменениям, встречное направление досок компенсирует это.
Термобрус. Современное высокотехнологичное решение, при котором совмещаются термоизолирующие и механические свойства. Конструктивно термобрус состоит из 2 досок, соединенных между собой наполнителем на основе полиуретана. Для обеспечения механической прочности через определенное пространство между боковинами вклеивают специальную вставку.
Пакетный брус. Представляет собой деревянную конструкцию, собираемую из термобруса. Соединение выполняется с помощью специальных полиуретановых стяжек, которые длительное время сохраняют возможность компенсировать температурные расширения.

При строительстве до сих пор один из самых востребованных материалов — обрезная доска. При покупке вам могут продать пиломатериалы в заданный вами размер. Но чаще всего размеры досок соответствуют стандарту ГОСТ. Для обрезных досок хвойных пород этот стандарт называется ГОСТ 24454-80 . Он представляет собой таблицу, в которой указаны все возможные сочетания толщины, ширины доски. Стандартная длина доски — 6000мм (6 метров).

Размеры досок по ГОСТ 24454-80

Толщина	Ширина
16	75	100	125	150	—	—	—	—	—
19	75	100	125	150	175	—	—	—	—
22	75	100	125	150	175	200	225	—	—
25	75	100	125	150	175	200	225	250	275
32	75	100	125	150	175	200	225	250	275
40	75	100	125	150	175	200	225	250	275
44	75	100	125	150	175	200	225	250	275
50	75	100	125	150	175	200	225	250	275
60	75	100	125	150	175	200	225	250	275
75	75	100	125	150	175	200	225	250	275
100	—	100	125	150	175	200	225	250	275
125	—	—	125	150	175	200	225	250	—
150	—	—	—	150	175	200	225	250	—
175	—	—	—	—	175	200	225	250	—
200	—	—	—	—	—	200	225	250	—
250	—	—	—	—	—	—	—	250	—

Пользоваться таблицей просто. Пусть вам нужна доска толщиной 75мм. Это значит, что ширина такой доски может составлять 75, 100, 125, 150, 175, 200, 225, 250 и 275 миллиметров. Или другой пример — вы хотите купить доску шириной 125мм. Значит толщина такой доски может быть 16, 19, 22, 25, 32, 40, 44, 50, 60, 75, 100 или 125 миллиметров. При строительных работах может потребоваться определить и .

Размер доски дюймовки

Сначала нужно понять какую доску называют дюймовкой. Мы знаем, что в одном дюйме примерно 25 миллиметров. Поэтому доску толщиной 25 мм и стали называть дюймовкой. А значить, воспользовавшись таблицей размеров доски мы можем увидеть, что доска дюймовка имеет размер (ширину) 75, 100, 125, 150, 175, 200, 225, 250 или 275мм.

Размер половой доски

Шпунтованная доска

Тут необходимо уточнение. Чаще всего для пола используют шпунтованную доску (см. фото). В случае, если применяется нешпунтованная доска, то ее размеры можно определить из таблицы выше.

Типовые размеры доски для пола:

ширина 100мм — 105мм ;
толщина 30мм — 35мм ;
длина 4500мм — 6мм (4,5 — 6 метров) .

[Оценок: 16 Средняя: 4.4]

При строительстве дома из бруса прежде всего необходимо рассчитать количество материала, которое нам понадобится. Для точных расчетов хорошо бы знать стандартные размеры бруса и обрезной доски — самых часто используемых пиломатериалов в загородном домостроении.

Обычно строительный брус имеет следующие размеры:

150×150 мм;
100×150 мм;
100×100 мм;

Мелкий брус имеет размеры 40×40 мм и 50×50 мм.

Стандартная длина бруса — 6 метров, и большей длины брус может быть, только если вы заказали его специально на пилораме. При заказе бруса длиною более шести метров следует учитывать возможные сложности при его транспортировке, так как не все виды транспорта могут обеспечить необходимую вместимость.

Стандартные размеры обрезной доски составляют 100 и 150 мм в ширину и 50, 40 и 25 мм в толщину. Как и у бруса, стандарт длины доски — 6 метров.

Брус и обрезная доска изготавливается преимущественно из хвойных пород дерева , произрастающих в данном регионе, что обусловлено экономической целесообразностью. Наиболее часто применяются в строительстве пиломатериалы из сосны и ели, а также осины и березы, как самые дешевые. Чуть более дороги брус и доска из пихты и лиственницы. В основном дешевые пиломатериалы используют для основы строительства, каркасов и несущих стен.

Для внутренней отделки используются пиломатериалы из красного дерева, бука, ясеня, дуба и липы. Разумеется, эти материалы уже заметно более дороги, но гораздо презентабельнее выглядят, их интереснее и сложнее обрабатывать и они обладают привлекательной текстурой.

Виды бруса для строительства дома — какой лучше выбрать

homgart

Какие виды (сорта) бруса бывают для строительства дома?
Типы соединения
Лучшие породы дерева и влияние влажности
Размеры пиломатериалов для домостроения

Виды бруса для строительства дома отличаются по технологии производства, типу замкового соединения, влажности, породе дерева, сорту, размеру. Область применения пиломатериала зависит от его качества, обработки доски, сечения и устойчивости к нагрузкам.

Какие виды (сорта) бруса бывают для строительства дома?

По ГОСТу 8486-86 пиломатериал делят на 5 сортов. Чем выше сорт, тем меньше у материала пороков. Сортировка готовой продукции проводится по худшей грани бруса, учитывая его влажность, шероховатость, геометрию, наличие дефектов:

сучков,
трещин,
наклона волокон,
сердцевины, кармашков, рака, прорости,
грибка,
червоточин,
механических повреждений,
деформации.

При определении качества продукции учитывают размер пороков, их количество, толщину, расположение.

Какие бывают виды бруса для домов по методу производства:

Обрезной (простой, «горбатый») — экономный пиломатериал, получаемый методом распиловки без строгания. Материал используется в каркасном домостроении в качестве обрешетки, перегородок, полов, междуэтажных перекрытий со средней нагрузкой, для укладки первых венцов, производства профилированной доски.
Строганый — ровнее, чем обрезной. После распила проходит острожку, в результате которой приобретает четкие грани. Используется для интерьерных работ, укладки полов, возведения основы каркасных домов, обвязки строений (нижний венец), отделки.
Профилированный – производится методом фрезерования и острожки. На концах предусмотрены замки. Широко применяется в деревянном домостроении. Компания HOMGART с 2007 года строит из профилированного бруса качественные дома, гаражи, бани.
Клееный (из ламелей). Применяется при строительстве элитных домов. Отличается долговечностью. Не дает усадку и трещины, но не всегда оправданно дорогой.

Компания HOMGART знает, из какого бруса лучше строить дом: для возведения несущих элементов, стропильной системы и перегородок мы используем высококлассный сухой профилированный брус.

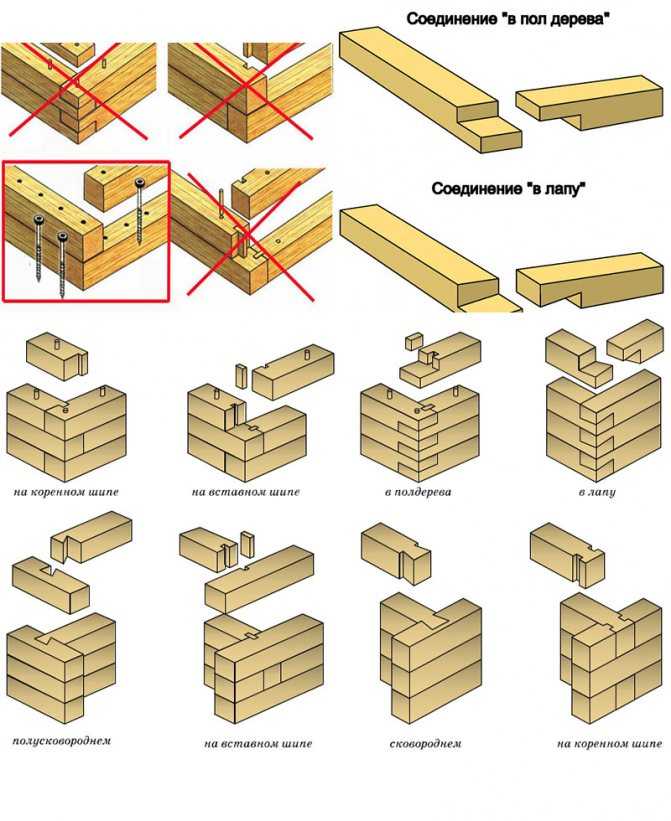

Типы соединения

Выделяют виды бруса с замковыми сцеплениями: лунное соединение, немецкая «гребенка» (4-6 пазов), и финский профиль «шип-паз».

Лунный профиль прост в производстве, но непрактичен. Устаревшая технология сборки.

Немецкая технология «гребенка» обеспечивает лучшее сцепление между досками. Преимущества гребенки с большим количеством пазов: неподвижность соединения и плотное прилегание брусьев друг к другу. Строения получаются с меньшими теплопотерями, не нуждаются в конопачении стен, что позволяет снизить затраты на строительство.

Есть у немецкого профиля одна особенность: преимущества его актуальны лишь для сухого клееного материала. Брус естественной влажности с креплением «гребенка» при усадке может менять геометрию, и монтаж усложняется.

Финский «шип-паз» отличается более простой сборкой и монолитностью. Умеренная плотность прилегания бруса требует укладки утеплителя между венцами, убирая мостики холода.

Лучшие породы дерева и влияние влажности

Чаще в домостроении используют ель и сосну. Хотя дуб и лиственница отличаются стойкостью к нагрузкам, но редко применяются в домостроении из-за дороговизны и сложности обработки. Балки перекрытия, настил пола надежнее выполнять из ели, так как древесина плотнее и меньше деформируется. Для стен сосна предпочтительнее, чем другие виды бруса для дома, из-за меньшего количества сучков.

Различия бруса по влажности:

Материал естественной влажности (более 22 % влаги) — дает усадку 3,6-5 %. При высыхании деформируется, трескается. На усадку отводится от 6 до 12 мес.
Пиломатериал сухой (12-22 % влаги) — позволяет строить дома с минимальной усадкой. В этом случае не нужно выжидать год для отделки, пока дерево высохнет.

Лучшим пиломатериалом считается сухой брус. Но цена его выше. Он дороже из-за более сложной технологии производства с сушкой в специальных камерах. HOMGART использует в строительстве исключительно брус влажностью не более 14 %. Наши дома теплые, сохраняют геометрию десятки лет.

Размеры пиломатериалов для домостроения

Для нижней обвязки сооружения используют брус с сечением 100х100 мм. При возведении стен, легких каркасов, кровли достаточно «минибруса» толщиной 45 мм. Здания для круглогодичного проживания строят из бруса 60, 90 и 120 мм.

Точные размеры доски рассчитываются на стадии разработки проекта дома. Материал выбирают по толщине, длине и ширине, исходя из нескольких факторов:

габаритов сооружения,
длины пролетов,
массы кровли и других элементов конструкции,
атмосферных, ветровых, механических расчетных нагрузок,
теплоустойчивости,
региона, где строится объект.

Чтобы построить хороший домик, необходимо выбрать доску правильной формы, без трухлявости и других дефектов. У нее не должно быть выпадающих сучков, сквозных трещин, признаков синевы, плесени или гнили. Идеальный вариант — это высушенный профилированный брус с влажностью 12-14 %, соединением «шип-паз» и ветровым пропилом для защиты швов от продувания.

Грамотный выбор материала — залог прочности и безопасности сооружения, его способности хранить тепло. Приобретая брус, не экономьте. Чем лучше пиломатериал, тем долговечнее и красивее дом.

Все это мы строим из разных видов бруса:

БАНЯ ADELA

Нет в наличии

Баня с террасой NORA

Нет в наличии

БОЛЬШОЙ ГАРАЖ HANSA A

Нет в наличии

Дачный дом MURCIA

Нет в наличии

ДАЧНЫЙ ДОМИК BALMORAL

Нет в наличии

Возврат к списку статей

Согласие на обработку персональных данных

Настоящим в соответствии с Федеральным законом № 152-ФЗ «О персональных данных» от 27. 07.2006 года свободно, своей волей и в своем интересе выражаю свое безусловное согласие на обработку моих персональных данных ООО «ХОМГАРТ», зарегистрированным в соответствии с законодательством РФ по адресу: 109472, Москва г., Федора Полетаева ул., д. 7, пом. VII, ком. 12.

Персональные данные – любая информация, относящаяся к определенному или определяемому на основании такой информации физическому лицу.

Настоящее Согласие выдано мною на обработку следующих персональных данных:

Согласие дано Оператору для совершения следующих действий с моими персональными данными с использованием средств автоматизации и/или без использования таких средств: сбор, систематизация, накопление, хранение, уточнение (обновление, изменение), использование, обезличивание, передача третьим лицам для указанных ниже целей, а также осуществление любых иных действий, предусмотренных действующим законодательством РФ как неавтоматизированными, так и автоматизированными способами.

Данное согласие дается Оператору и третьему лицу(-ам) для обработки моих персональных данных в следующих целях:

– предоставление мне услуг/работ;
– направление в мой адрес уведомлений, касающихся предоставляемых услуг/работ;
– подготовка и направление ответов на мои запросы;
– направление в мой адрес информации, в том числе рекламной, о мероприятиях/товарах/услугах/работах Оператора.

Настоящее согласие действует до момента его отзыва путем направления соответствующего уведомления на электронный адрес zakaz@homgart.com. В случае отзыва мною согласия на обработку персональных данных Оператор вправе продолжить обработку персональных данных без моего согласия при наличии оснований, указанных в пунктах 2 – 11 части 1 статьи 6, части 2 статьи 10 и части 2 статьи 11 Федерального закона №152-ФЗ «О персональных данных» от 26.06.2006 г.

Согласие на обработку персональных данных

Настоящим в соответствии с Федеральным законом № 152-ФЗ «О персональных данных» от 27.07.2006 года свободно, своей волей и в своем интересе выражаю свое безусловное согласие на обработку моих персональных данных ООО «ХОМГАРТ», зарегистрированным в соответствии с законодательством РФ по адресу: 109472, Москва г., Федора Полетаева ул., д. 7, пом. VII, ком. 12.

Настоящее Согласие выдано мною на обработку следующих персональных данных:

– предоставление мне услуг/работ;
– направление в мой адрес уведомлений, касающихся предоставляемых услуг/работ;
– подготовка и направление ответов на мои запросы;
– направление в мой адрес информации, в том числе рекламной, о мероприятиях/товарах/услугах/работах Оператора.

Стандартные размеры бруса и обрезной доски

Как правильно выбрать размер пиломатериала

Выбирать размер бруса для строительства необходимо, в первую очередь, по предназначению материала: дома, дачи, бани, др. постройки и отделочные работы. Во вторую, от климата региона:

В средней полосе Урала при возведении дома для постоянного круглогодичного проживания в основном выбирают брус 200×200. Материал с таким сечением обладает достаточной прочностью и теплоустойчивостью. Кроме того, он выдерживает все необходимые нагрузки при благоустройстве жилья: крепление оборудования и мебели. В южных регионах строят дом из бруса 150×150 или используют брус 180×180, этого достаточно при мягких климатических условиях. Северные жители выбирают более дорогостоящий и широкий пиломатериал с габаритами 250×250, имеющий оптимальные характеристики для самых холодных зим. Не стоит экономить на строительстве коробки будущего дома. Ведь чем толще стены, тем они будут более устойчивы к низким температурам и ветрам. Не стоит забывать об утеплителе между звеньями. Длина выбирается в зависимости от проекта здания.
При строительстве дачных домиков, которые рассчитаны на летний отдых или работы в огородный сезон, используют брус 150x150x6000 или 120x120x6000, в зависимости от времени пребывания и масштабов строения.
Для построек хозяйственного назначения выбирают более практичный и недорогой брус 100×100. Длина обычно берётся 2–4 м. Такие размеры заказываются при строительстве сараев, стаек для животных. Для бань или саун применяется брус 100×150. Такие же габариты пиломатериала используются при возведении стен и перегородок внутри дома.
В качестве стропильных конструкций, перекрытий пола или потолка, а также в каркасном возведении дома используется брус 50×100. Максимальная длина пиломатериала может достигать 12 м.
Лидером продаж на строительном рынке является брус 40×40, применяемый для перекрытия полов, потолков, кровли, каркасов, для изготовления мебели, для отделочных работ. Он также применяется при создании архитектурных строений, скверов, парков, детских площадок. При ремонте используется как брус 40×40, так и брус 50×50.

Длина стройматериала не имеет определённых рамок, в каких-то случаях возможно наличие стыков

Однако в обвязке стен и при перекрытии этажей важно использование цельной строительной единицы. При укладке сруба также необходимо, чтобы каждая из стен имела по несколько монолитных брусьев

В любом случае производитель учитывает пожелание клиента и может изготовить материал с наиболее подходящими размерами.

Рассмотрим, как влияет на теплопроводность дома размер клееного или профилированного бруса.

Для чего нужно знать количество бруса в кубе

Количество бруса в кубе нужно знать, чтобы купить оптимальный объем материала

Действующие в стране ГОСТы указывают, что стройматериалы из дерева должны иметь измеряемые показатели – длину и параметры, определяющие сечение.

Знание линейных размеров позволяет узнать объем единицы продукции (к примеру, бруса), а также вычислить кубатуру числа штук, необходимого для сооружения здания в соответствии с расчетами. Это также даст возможность узнать, сколько придется заплатить за нужное количество материала (ведь цена часто устанавливается из расчета на кубометр) и выяснить его массу.

Сколько бруса в одном кубометре?

Покупая пиломатериал, важно знать некоторые нюансы. Например, что продажные размеры бруса отличаются от фактических

Стандартная длина профбруса – 4 и 6 метров. Фактически он длиннее – 4,1 и 6,2 соответственно. Эти излишки при продаже учитываться не должны.

Рассчитать количество единиц материала в одном кубометре можно разными способами. Старые способы сложны и занимают время. Но есть метод, который существенно упрощает задачу – можно воспользоваться специальными сводными таблицами. Пример одной из них приведен ниже (расчет с использованием стандартной длины профбруса 6 метров).

Размер в см	Объем й штуки в м3	Кол-во штук в 1 кубометре
10х10х600	0,06
10х15х600	0,09
15х15х600	0,135
10х18х600	0,108
15х18х600	0,162
18х18х600	0,1944
10х20х600	0,12
15х20х600	0,18	5,5
18х20х600	0,216	4,5
20х20х600	0,24
25х20х600	0,3

В материале мы привели множество примеров и способов, как можно рассчитать количество профбруса, необходимое для постройки вашего дома. Для более точных расчётов количества материалов следует обратиться к специалистам.

Типы внутренней отделки дома имитацией бруса

Внутренняя отделка под брус бывает следующих типов:

1) Монолитной. Данный тип отделки получил свое название из-за своей потной отделки. Защитные характеристики и свойства такой отделки выше, так как все поверхности стен комнаты спрятаны под панелями. Все панели плотно закрыты замками типа шип-паз. Данная отделка достаточно сложная, потому что необходимы определенные навыки и соблюдение всех технологий.

2) Комбинированной. Данный вариант подразумевает не полную отделку помещения. За счет своей текстуры и большого цветового ассортимента панели комбинируют с обоями, плиткой и текстилем. Данный тип отделки отлично смотрится и всегда оригинален. Отделка предполагает отличную фантазию и изящный вкус.

В любом случае при применении имитации бруса для внутренней отделки используют декоративные детали и элементы. Они придадут отделке особую законченность и индивидуальность стиля. Все детали приобретают в строительных магазинах.

Установка и монтаж имитации бруса во внутренних помещениях

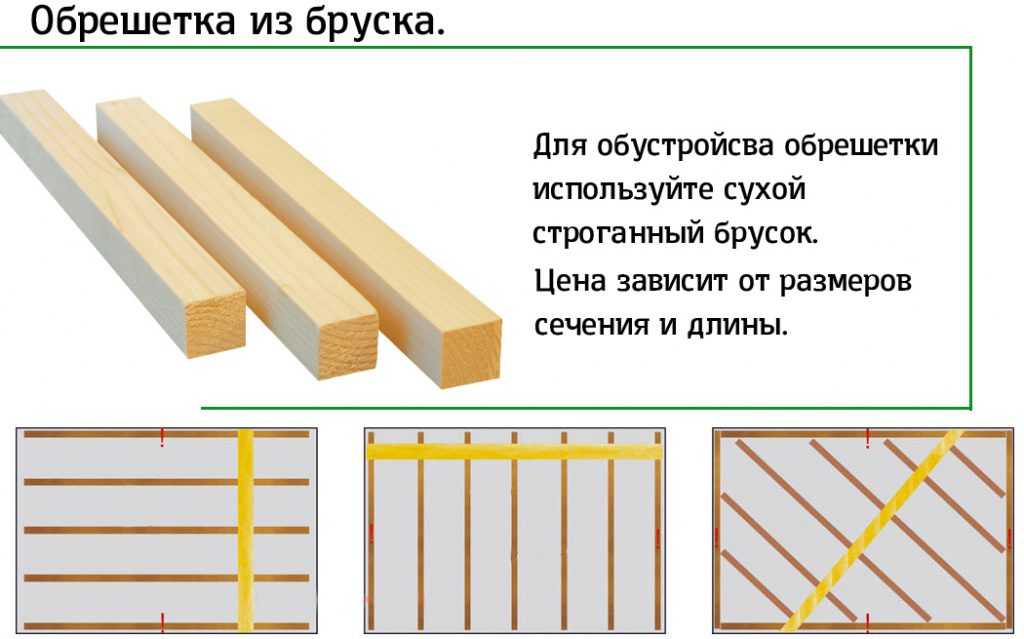

Монтаж имитации бруса на обрешетку

Имитацией бруса можно обшивать помещения и комнаты, выполненные из различного строительного материала.

Осуществлять установку и монтаж можно самостоятельно или вызвать специалистов. Если выполнять данную отделку помещения самостоятельно, то необходимо располагать определенным свободным временем и строго соблюдать все технологические нормы и иметь строительный инструмент.

Если у вас нет подходящего инструмента, то доверьте данную работу профессионалам.

Внутренняя отделка стен комнат имитацией бруса похожа на работу с монтажом вагонки, но обладает своей спецификой.

После покупки панелей с них необходимо снять пленку и разложить по комнатам. Так они должны лежать около 5 дней. Микроклимат во всех комнатах имеет свою влажность, которая за эти 5 дней сравняется с влажностью всех панелей. В это же время необходимо подготовить все стены и обработать панели специальным антисептическим составом или пропитками.

Подготовительные работы

Все неровные стены необходимо максимально выровнять. Очистить от различных загрязнений и пыли. На стены необходимо крепить пароизоляцию, затем выполняют обрешетку. Ее выполняют из материала, ориентируясь на дизайн помещения. Обрешетку крепят вертикально с определенным шагом в 70 см. На стены крепят обрешетку с помощью дюбелей, на деревянные можно саморезами. Панели для обрешетки сухих комнат перед креплением необходимо обработать специальными антисептиками. Для влажных и сырых помещений, применяют оцинкованный профиль. Если потолок также обшивается, то необходимо делать обрешетку. После монтируют обналичку.

Панели под брус всегда монтируют и крепят только горизонтально. Способы крепления очень схожи с отделкой фасада. Очень удобны для отделки внутренних комнат — кляймы. Но монтировать панели на потолок данными приспособлениями не очень удобно. Лучше использовать саморезы либо небольшие гвозди. Вкручивать их необходимо в шип под определенным углом около 45 градусов. Крепить панели внутри лицевым способом не очень целесообразно. Из-за незначительной толщины спрятать шляпки достаточно трудно и их будет видно, а это может испортить внешний вид всех стен.

При соединении деревянных панелей в углах применяют внешние и внутренние углы. Купить их можно вместе с панелями в строительном магазине. Между панелями и потолком пропускают специальные багеты, между полом – плинтус.

После монтажа всех панелей стены необходимо отшлифовать и нанести тонированный лак. Тонирование можно не выполнять. На потолок можно использовать уже окрашенные деревянные панели. И это на много легче

Но при прокраске стоит обратить внимание на все швы и различные углубления. С течением времени они могут рассохнуться и станут видны не прокрашенные места

Что такое профилированный брус?

Наверняка, многие слышали об этом строительном материале. Изготавливается он исключительно промышленным способом. По сути это деревянный брус со сложным сечением. Стандартная геометрия — две стороны имеют округлую или прямую форму, а две противоположные снабжены фигурными шипами для соединения друг с другом.

Из наиболее популярных пород древесины для их изготовления можно отметить:

Лиственницу;
Кедр;
Сосну;
Ель;
Березу;
Дуб;
Осину.

Сосновый профилированный брус относится к бюджетным вариантам. Он наиболее доступен, выделяется низкой ценой и потому он самый подходящий для тех, кто решил выбрать его в качестве основного строительного материала для строительства на своем участке.

Безусловно, бруса из лиственницы или кедра будут более долговечны, гораздо эффектнее смотреться со стороны, но они и стоят намного дороже.

Альтернативный вариант — профилированный брус из ели или осины. Эти породы в виде пиломатериала достаточно изящны, но их слабая стойкость к гниению часто перечеркивает достоинства, хотя для внутренних перегородок и стен — их смело можно использовать.

Дома — срубы строили и сто, и даже тысячу лет назад. Однако, проблема герметизации мест соприкосновение бревен — всегда оставалось слабым звеном данной конструкции. Пакля, лен, краска, герметики с течением времени сменяли друг друга, оставляя человеку трудоемкость и большие временные затраты для выполнения данной операции. Материал из профилированного бруса был призван решить данную проблему.

Его фигурные шипы не только упрощали сборку конструкции, но и гарантировали высокую степень плотности соединения. Да и расходы на герметизацию, как в финансовом, так и физическом исчислении при этом свелись к минимуму.

Что такое влажность?

В первую очередь необходимо разобраться с влажностью, так как она больше всего влияет на данный показатель. И так, влажностью дерева называется отношение массы влаги, которая содержится в определенном объеме древесины, к массе абсолютно сухого пиломатериала.

Выражается влажность в процентах. Этот показатель свежесрубленного дерева составляет 70–80 процентов, «транспортная» древесина имеет 20 процентов влаги, «сухое» же дерево – 8 -12 процентов.

Надо сказать, что влажность влияет не только на массу пиломатериала, от нее зависит и цена изделия. Кроме того в зависимости от степени влажности меняется и целевое использование балок.

Влагометр

Влажность пиломатериалов

Влага в древе находится между клетками и в полости клеток. Давайте рассмотрим, чем она опасна для пиломатериалов при строительстве.

В процессе сушки испарение воды осуществляется в два этапа:

Испарение из межклеточного пространства.
Испарение из полости клеток.

При контакте пиломатериала с водой после сушки, клетки не впитывают влагу, так как они наполнены воздухом, а из межклеточного пространства влага испаряется сама собой, т. е. естественным путем.

Значение влажности в строительстве

На производстве сушке должна подвергаться заготовка, а не готовое изделие. Если при изготовлении использовалось сырое древо, то в процессе испарения влаги оно может деформироваться, изменить геометрические размеры.

Вес пиломатериала важен не только при расчете нагрузок, но и при транспортировке, так как транспортных компаний интересует не количество материала, а их объем и вес. Кроме того, сухие изделия занимают меньше места, соответственно, можно погрузить большее их количество. Отсюда следует, что цена перевозки сухого материала всегда ниже, чем «сырого».

На фото — брус 150х150 мм

Сорта и маркировка

Существует пять сортов фанеры. Самый высший — E (Элит), и далее, по мере ухудшения — с I до IV. Определяется сорт по состоянию верхних — лицевых слоев. Причем отдельно оценивается качество обоих поверхностей и прописывается через косую черту (слеш). Например, I /II или III/IV.

В ГОСТе подробно расписано для какого сорта допустимы какие погрешности поверхности, есть специальные таблицы, по которым эта сортность определяется. Если хоть один параметр хуже допустимого, сорт снижается.

Сорта отличаются наличием и размерами определенных дефектов

Вот какие особенности на лицевой поверхности могут быть у фанеры разных сортов.

Соответствие обозначений сортов фанеры по различным стандартам: ГОСТ 3916.1-96, ТУ 5512-002-00255214-2000, ГОСТ 10.55-71

Если имеются дефекты, не перечисленные в ГОСТе, продукция считается несортовой. Несортовой она считается и при превышении максимально допустимых размеров дефектов. Такую продукцию иногда пытаются продать как четвертый сорт, но это пересортица и цена на нее должна быть значительно ниже.

Кстати, если нет явных трещин и вывалившихся сучков, третий сорт может использоваться для отделки внутренних помещений. В определенных интерьерах он смотрится даже интереснее чем E или первый, которые представляют собой просто ровный лист без каких-либо особенностей присущих древесине.

В чем состоит главная трудность при расчете погонного метра пиломатериалов

Основная сложность состоит в том, как рассчитать погонный метр бруса, необходимый, например для строительства дома. Дело в том, что большинство производителей пиломатериалов называют цену на свою продукцию в погонных метрах, а кубических метрах, и при заказе большого количества материала придется платить не за погонный метр, а за объем.

Несложно понять, что имеется ввиду количество досок определенного погонажа, которые вмещаются в один кубический метр. И для того чтобы заказать необходимое количество досок или вагонки для обшивки площади, нужно перевести один погонный метр материала в кубометр. Теоретически сделать это достаточно просто, для этого необходимо знать ширину и высоту изделий у производителя, и произвести несложные арифметические вычисления.

Можно ли перевести метры квадратные в погонные с комментариями и примерами

Часто происходит ситуация, когда при измерении материала требуется перевести квадратные метры в погонные. Но для этого надо знать:

Длину, которая соответствует погонной единице измерения.
Ширину, что также представлена этой же единицей.

Рассмотрим на конкретном примере: на кухонный пол надо постелить 12 квадратных метров линолеума. В продаже данный материал измеряется только в погонных единицах. Поэтому нужно знать ширину нужного линолеума, которая соответствует 2,5, 3 или 4 метрам.

Специалисты в этом конкретном случае советуют: приобретайте 4 м линолеума с шириной, равной 3 м либо 3 м с шириной в 4 м. Это объясняется следующими расчетами:

первый вариант расчетов: 4 (длина) × 3 (ширина рулона) = 12 квадратных метров;
второй вариант расчетов: 3 (длина) × 4 (ширина рулона) = 12 квадратных метров.

В этом конкретном случае 12 квадратных метров соответствуют трем или четырем обычным метрам. Но данные подсчеты не являются научными потому, что производятся, как говорится, на глаз.

Еще один пример, который поможет перевести обычную длину метража в квадраты площади.

Для этого произведем подсчеты с кухонной мебелью: кухонный гарнитур имеет длину 2,5 обычного метра. Нам надо подсчитать площадь пола, которую займет кухонный гарнитур на кухне. Для этого совершаем несколько математических операций:

Умножаем длину 2,5 м на ширину кухонной стенки 0,6 м.
Получаем результат — 1,5 квадратного метра.

Именно этот цифровой показатель и будет соответствовать площади, которую займет кухонная мебель на кухне.

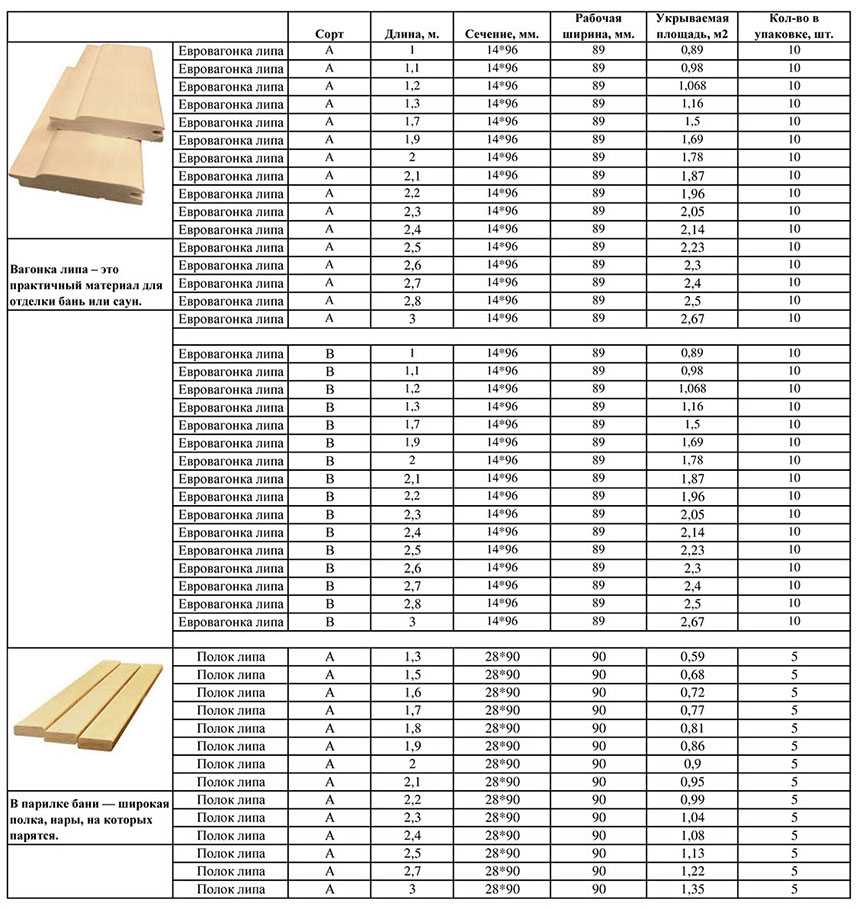

Третий пример будет касаться расчетов, связанных с отделочными материалами. Для отделки бани требуется приобрести 65 квадратных метров деревянной доски. В строительном магазине этот материал продается 3-метровой длины со стоимостью за один погонный метр. То есть необходимо подсчитать, сколько обычных метров деревянной доски потребуется для площади в 65 квадратных метра. Производим математические операции:

Уточняем размеры доски 300 см × 10 см × 0,5 см (это соответствует размеру в метрах 3 × 0,1 × 0,005).
Умножаем длину на ширину в требуемой единице измерения (в нашем случае в метрах).
Получаем площадь одной доски: 3 × 0,1 = 0,3 квадратного метра.
Подсчитываем, сколько досок надо на 65 квадратных метров, то есть 65 делим на площадь 1 доски: 65: 0,3 = 216,67, или 217 досок.

Сравнение бруса размером 100х100 и 150х150

Если вам необходимо определить, какой объем занимает выбранный природный материал, необходимо объем одного изделия умножить на общее их количество.

Но, выполняя расчет представленного материала, необходимо принимать во внимание следующие рекомендации:

Как вы уже успели понять, произвести представленные расчеты очень просто, причем сделать это можно самостоятельно, без привлечения специалистов. Если вы будет знать, сколько брусьев вам нужно для постройки своего дома, оптовые цены, то вы сможете сделать процесс закупки строительного материала точно.
Ведь процесс строительства должен проходить с расчетом количества единиц пиломатериалов на ту или другую стену, перекрытие или лестницы.

Для того, чтобы правильно рассчитать потребность в строительных материалах, а именно — в брусе строительном, надо знать формулу пересчета штук в кубометры. Часто в нормативной документации, в калькуляции и в расценках используется только один показатель — кубометры, а для общего сведения или для удобства подсчетов требуется понимание, сколько штук бруса содержится в 1 кубометре.

Чтобы закупленного количества наверняка хватило для строительных целей, надо к объему прибавить еще 15%. Тогда материала безусловно хватит для заявленных целей. Но перед этим необходимо определить основные показатели: длину, площадь и объем требуемого (или имеющегося в наличии) товара.

Рассчитываем количество (расход) материала

Сразу оговоримся, что все нижеприведенные расчеты являются ориентировочными. Более точные объемы материала можно определить исходя из конкретного проекта. Кубатуру пиломатериалов на стены из бруса можно подсчитать следующим образом:

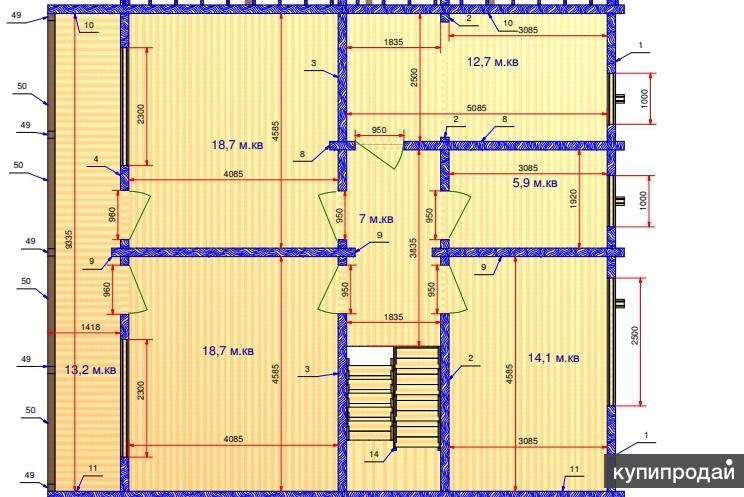

рассчитываем периметр дома;
умножаем его на высоту этажа;
полученное значение умножаем на толщину бруса;
в результате имеем количество кубов для возведения одного этажа.

Если кроме внешних стен подразумевается еще и наличие внутренних перегородок (также из бруса), то дополнительно учитывают и их. При желании материал можно подсчитать не только по объему, но и в штуках, разделив суммарный объем на штучный.

Наши расчеты будут выглядеть следующим образом:

Итого на стены уйдет примерно 17,25 куб. м, или, с учетом 20 % запаса, около 20 куб. м. Но следует понимать, что мы не учитывали, например, балки перекрытия из клееного бруса (обычного или профилированного), а также другие особенности конструкции. Поэтому можно еще смело прибавить 5 кубов. В результате таких ориентировочных подсчетов получается, что на строительство уйдет примерно 25 кубов. (А вот оконные и дверные проемы, наоборот, сократят потребность в пиломатериалах. )

Сколько бруса в кубе

Простые расчеты позволяют не только рассчитать кубатуру на дом, но и определить едва ли не точное количество брусьев. Сделать это легко: достаточно знать требуемый объем пиломатериалов и объем штучного изделия, чтобы разделить одну величину на другую. Вот таблица, в которой наиболее распространенные размеры сечений при длине материала 6 метров.

Количество бруса длиной 6 м в 1 кубометре материала
Сечение	Шт.
100 × 100	16,6
100 × 150	11,1
100 × 200	8,3
150 × 150	7,4
150 × 200	5,5
150 × 300	3,7
200 × 200	4,1
250 × 250	2,6

На какие виды делится?

Обо всех достоинствах и недостатках профилированного бруса мы уже говорили. Но не многие знают, что под понятием «профилированный брус» скрывается огромное множество видов этого товара.

Все отличия видов профилированного материала можно разделить по признакам:

Размер профилированного звена. Он может иметь различную длину и сечение.
Вид профиля. Гребенка, двойной, финский и т.п.
Структура материала. Из цельного массива дерева и клееный профилированный брус, теплый.
Внешний вид. Может иметь прямолинейную лицевую сторону или D- образную.
Сушеный или естественной влажности.

Все виды профилированного бруса должны соответствовать ГОСТу 8242-88. Давайте разберемся подробнее в этих видах.

Особенности хранения пиломатериалов

Для строительства дома из древесины важно правильно хранить материал, чтобы его влажность была в пределах 12%, если влажность будет выше, то усадка постройки будет проходить медленнее. Вот несколько правил, которые нужно запомнить при хранении пиломатериалов:

Вот несколько правил, которые нужно запомнить при хранении пиломатериалов:

Место для хранения должно быть ровным и сухим.
Для предотвращения попадания влаги с поверхности на площадку под первый cлой материала укладывают поддоны, которые можно заменить, обрезками досок или шпалами.
Расстояние между единичными изделиями следует выдерживать в пределах не менее 2 см, для лучшей циркуляции воздуха.
Через 1-2 ряда поперек длины кладутся перекладины, в качестве которых могут выступать все те же обрезки досок.
Если над площадкой для хранения материалов нет возможности возвести навес, предотвращающий от попадания атмосферных осадков, штабеля укрывают пленкой, исключая укутывание торцов, чтобы не создавать внутри эффект парника.

Древесина, штабелированная для храненияИсточник woodguide.ru

размеры, цены и лучшие виды бруса

Подбирая древесину для возведения дома, вопрос о том, какой брус лучше для строительства, интересует любого пользователя. Количество строений из пиломатериала увеличивается, а, следовательно, растет спрос на материалы, что позволяет производителям предлагать все новые продукты с самыми разнообразными качественными и практическими характеристиками. В итоге, хозяину стройплощадки предоставляется неплохой выбор, в котором нужно тщательно разобраться, чтобы не ошибиться с покупкой материалов.

Типы и виды бруса
Обрезной брус
Строганный, шлифованный брус
Профилированный древесный стройматериал
Клееный брус
Финский брус
Композитные брусовые материалы
Выбор толщины бруса для строительства дома
Виды соединения бруса

Типы и виды бруса

Предполагая строить брусовой дом для постоянного проживания, стоит помнить, что деревянный пиломатериал выглядит как длинная балка с прямоугольным поперечным сечением

Предполагая строить брусовой дом для постоянного проживания, стоит помнить, что деревянный пиломатериал выглядит как длинная балка с прямоугольным поперечным сечением размером длины 6- метров, толщины 100-300 мм. Это стандартный типоразмер, считающийся самым оптимальным для возведения строений.

Совет! Если данной длины бруса недостаточно, следует обратить внимание на элитную финскую древесину: производители предлагают элементы до 12 метров длины.

Различаются материалы по различным показателям, например, по степени обработки, бывают следующие типы бруса:

Необработанный обрезной/пиленный;
Строганный;
Шлифованный;
Профилированный.

По способу изготовления пиломатериал различают на:

цельный;
клееный;
пустотелый, дополненный теплоизоляционными материалами в качестве наполнителя.

Теперь чуть подробнее о видах бруса для строительства дома, модификациях и характерных особенностях.

Обрезной брус

Обрезной брус считается классикой материала, представляет собой элемент, полученный в процессе распила тела дерева

Считается классикой материала, представляет собой элемент, полученный в процессе распила тела дерева. В ходе обработки цельное бревно освобождают от кантов, результат – строительный материал в виде балки квадратного сечения, имеющий ровные необработанные шершавые плоскости по всем четырем сторонам.

Продукт имеет естественную влажность, поэтому есть возможность осмотра материала на искривления, возникающие в процессе неправильного хранения. Размеры сечений: 250*250; 150*200; 150*150; 100*150; 100*100 мм. Большая линейка размеров позволяет подобрать оптимальную партию пиломатериала, чтобы строиться самостоятельно.

Доступная цена, высокое качество и практичность материала – достоинства, а вот среди недостатков нужно отметить обязательность применения уплотнительного материала. Его монтируют между венцами, чтобы в щели не попадали осадки, приводящие к разрушению постройки. Кроме того, есть вероятность потери формы ламелей, когда пойдет процесс естественного высыхания.

Строганный, шлифованный брус

Это обрезной продукт, изготавливаемый из древесины, который в процессе обработки проходит процесс шлифовки

Это обрезной продукт, изготавливаемый из древесины, который в процессе обработки проходит процесс шлифовки. В результате получается пиломатериал с гладкими плоскостями (с одной, двух или всех сторон), иногда со снятой угловой фаской, что придает эстетичный внешний вид и облегчает процесс строительства.

Совет! Нечестные производители часто выдают струганный брус за шлифованный, поэтому нужно быть особенно внимательным: цена шлифованного бруса выше, чем строганного. Различия очевидны: строганный материал не имеет достаточно гладкости шлифованного.

Профилированный древесный стройматериал

Считается самым прогрессивным и практичным для строительства дома

Считается самым прогрессивным и практичным для строительства дома. Каждый элемент оснащен замковым соединением, а, следовательно, венцы примыкают с максимальной плотностью. Кроме того, гладкость обеих сторон, наличие крепежных элементов позволяют возвести теплое и крепкое строение, поэтому повышенная цена продукта не пугает потребителей.

Совет! На рынке представлены два варианта профиля: шпунтованный (немецкий) и чашный (финский). Выбор зависит от технологии строительства и предпочтений застройщика.

Клееный брус

Материал представляет собой несколько отдельных ламелей, получаемых путем распила тела дерева, склеенных между собой

Материал представляет собой несколько отдельных ламелей, получаемых путем распила тела дерева, склеенных между собой. Благодаря предварительной сушке, а также склеиванию с учетом направления волокон, продукт считается одним из самых надежных и качественных для строительства дома. Высокотехнологичный клееный брус не дает усадки, не требует дополнительной обработки стеновых панелей и имеет высокие показатели энергосбережения. Застройщики считают особенность отсутствия деформации и противостояние влаги, одними из главных преимуществ материала. Высокая стоимость материала обусловлена его практичностью и качеством.

Совет! Материал под маркировкой ЛВЛ – это тоже клееный брус, но имеющий в качестве составляющих обычный шпон. Это обуславливает твердость снаружи, но мягкость в сердцевине. Считается самым дорогим и качественным материалом из древесины. За счет повышенной прочности, упругости и влагоотталкивающим свойствам, брус не подвержен коррозии, не гниет, ассортиментный ряд имеет различный набор длин, что позволяет назвать штучный товар универсальным для строительства дома.

Финский брус

Изготовление производится посредством склейки элементов, что придает высокую прочность конечному изделию и при этом ламели подбираются в едином цветовом решении

Элитная древесина, обладающая следующими характерными особенностями:

годовые кольца в ламелях имеют уникальное противоположное друг от друга направление, то есть, они «смотрят» на центр сечения.
Изготовление производится посредством склейки элементов, что придает высокую прочность конечному изделию и при этом ламели подбираются в едином цветовом решении.
Прочность и гибкость обусловлена также вертикальным сращиванием составных частей через каждые 4-6 метров.
Для получения готового изделия сращиваются толстые элементы, поэтому вопрос: какой толщины брус подобрать, имеет важнейшее значение. Стандартная технология рекомендует пропитывать элементы клеевым составом не менее, чем на 2 см, за счет чего пропитка материала производится не полностью, но только в верхних слоях.

Важно! Клееный финский брус имеет цену в 2-2,5 раза выше, чем российский аналог.

Композитные брусовые материалы

Появившиеся на рынке пакетные и пустотелые типы бруса, также годятся для постройки домов и зданий различного назначения

Появившиеся на рынке пакетные и пустотелые типы бруса, также годятся для постройки домов и зданий различного назначения. Представляя собой полый внутри деревянный блок, конструкция состоит из пары досок, оснащенных торцевыми элементами и перемычками.

Различия такие:

Пакетный материал имеет внутреннее наполнение утеплителем, имеющем основу из минваты или пеностекла.
Пустотелый брус не имеет наполнения.

Основная особенность – повышенная энергосберегающая характеристика, что позволяет выстроить дом с высокими энергоэффективными показателями. За счет своей технологической особенности, композитные брусы предельно доступны по цене, однако превосходят по качеству пеноблоки, а специалисты утверждают: штучный композитный продукт из бруса удерживает тепло в 2 раза лучше, чем кладка из кирпича, газоблоков и других стандартных материалов.

Совет! Для районов с высокими температурными колебаниями подойдет новейшая разработка – термобрус. Это также композитный материал, состоящий из пустотелого бруса с пенополиуретановым наполнением. Ценовая категория готового дома сравнима со стоимостью дома из клееного полнотелого бруса, однако, решая, какой толщины брать брус, выбирая склеенный, придется делать стену в 390 мм, альтернативный термобрус можно брать в 160 мм. А это значит, что при равной стоимости и показателях энергосбережения, стеновые панели из композитного термобруса будут тоньше.

Просчитывая недостатки и достоинства пиломатериала, стоит обращать внимание на оптимальную влажность. Данный показатель должен составлять примерно 15-20%. Достигается качество просушкой в специальных камерах. Процесс должен производиться сразу после распила тела бревна, а уже потом, высушенные ламели обрабатываются, шлифуются и так далее.

Выбор толщины бруса для строительства дома

Стандартный брус для строительства бывает квадратного или прямоугольного сечения с размерами сторон в 100, 150, 200 мм

Здесь все достаточно просто: стандартный брус для строительства бывает квадратного или прямоугольного сечения с размерами сторон в 100, 150, 200 мм. Некоторые производители предлагают под заказ стороны размерами 250 мм, однако тут нужно будет ориентироваться на цену пиломатериала. Получается, что стеновая панель, задаваемая размерами бруса, может быть толщины 100-250 мм. А выбирается параметр в зависимости от нужд хозяина: чем толще брус, тем выше показатель жесткости строения. Кроме того, стена должна обеспечивать защиту от холода.

Важно! Прочность стеновых конструкций базируется не только на толщине бруса. При строительстве дома учитывается наличие и количество проемов, конфигурация стен и другие показатели, также в расчет должна приниматься сборка, вернее, ее качество.

Опытные застройщики советуют для одноэтажного строения выбирать брус толщиной 100-150 мм, а вот параметры 150-200 мм лучше для строительства дома от 2- и более этажей. Также важно понимать, что при возведении всесезонного отапливаемого строения, необходимо утеплять стены снаружи, без этого элемента все современные дома не будут соответствовать принятым нормам энергосбережения.

Если сравнивать стеновые конструкции из бруса разных толщин, то заметна слабая зависимость сопротивления термическому воздействию, определяемая толщиной элементов. Например, утепленная стена из бруса в 150 мм всего на 12-15% «теплее» стены в 100 мм толщины. Вывод: при качественном утеплении и тщательной гидроизоляции достаточно подобрать хороший брус, а также утеплитель. Расчет примерно такой: для стен из бруса в 100 мм (100*150-200 мм) приобрести утеплитель на минватной основе той же толщины (100-150 мм). Этого будет достаточно для сохранения высокого энергосбережения строения.

Но, все же, выбирая, какой толщины пиломатериал купить, стоит помнить, что постройка из толстого бруса имеет массу других преимуществ, в частности, строение будет обладать меньшей способностью коробиться при высыхании, большей прочностью и теплоемкостью.

Совет! Дома для сезонного проживания, бани и хозпостройки обшивать теплоизолирующим материалом не нужно, однако все зависит от того, какой размер бруса выбран. Специалисты рекомендуют не дешевиться, а выстроить баню или дачку из пиломатериала толщины от 150 мм. Аккумуляция тепла выше, а значит, при прогреве оптимальная температура будет сохраняться дольше.

Виды соединения бруса

Технология строительства стен из бруса различная, но важно знать виды соединения бруса

Технология строительства стен из бруса различная, но важно знать виды соединения бруса. Сегодня застройщиками предлагаются следующие типовые соединения:

Угловое. Бывает с остатком (в чашу) и без остатка (в лапу). С остатком — тип, представляющий собой выступающие концы сруба на расстояние примерно в 0,5 метра. Затратно, но уменьшаются теплопотери и увеличивается прочность постройки. Без остатка – тип, когда торец сруба заканчивается на уровне стены. Соединение происходит посредством скоб или шипованных пластин с гвоздями.
Продольное соединение применяется при недостаточности длины бруса. Увеличение размера происходит посредством соединения двух элементов. Способов несколько:

шип со шпонкой;
в полдерева;
коренным шипом.

Соединение Т-образное. Применяется при необходимости скрепления наружной и внутренней стены. Варианты следующие:

посредством создания в срубе трапецевидного симметричного шипа;
создания в срубе треугольного шипа;
замочным пазом на вставном шипе;
прямым пазом на коренном шипе.

Несмотря на разнообразие типов соединений, есть некоторые общие рекомендации:

скругление бруса производится с внешней стороны, чтобы минимизировать угрозу скопления воды в пазах;
место, где срубы соприкасаются, должно быть ровным и тщательно отшлифованным.

Неплохо придать элементам дополнительную герметичность, посредством промазывания стыков составом из смолы и песка.

Размеры балки для форм с широкой полкой (W)

Размеры луча W

Номер секции	Вес. За фут (фунты)	Размеры
Номер секции	Вес. За фут (фунты)	D	W	T
W8	10	7 7/8	4	3/16
	15	8 1/8	4	5/16
	18	8 1/8	5 1/4	5/16
	21	8 1/4	5 1/4	3/8
	24	7 7/8	6 1/2	3/8
	31	8	8	7/16
Ш10	12	9 7/8	4	3/16
	22	10 1/8	5 3/4	3/8
	26	10 3/8	5 3/4	7/16
	30	10 1/2	5 3/4	1/2
	33	9 3/4	8	16. 07.
	49	10	10	16 сентября
Ш12	14	11 7/8	4	1/4
	22	12 1/4	4	7/16
	26	12 1/4	6 1/2	3/8
	35	12 1/2	6 1/2	1/2
	40	12	8	1/2
	45	12	8	16 сентября
	53	12	10	16 сентября
	65	12 1/8	12	5/8
В14	22	13 3/4	5	5/16
	26	13 7/8	5	7/16
	30	13 7/8	6 3/4	3/8
	38	14 1/8	6 3/4	1/2
	43	13 5/8	8	1/2
	48	13 3/4	8	5/8
	53	13 7/8	8	16. 11
	61	13 7/8	10	5/8
	82	14 1/4	10 1/8	7/8
	90	14	14 1/2	16.11
Ш16	26	15 3/4	5 1/2	3/8
	36	15 7/8	7	7/16
	45	16 1/8	7	16 сентября
	50	16 1/4	7 1/8	5/8
	57	16 3/8	7 1/8	16.11
	67	16 3/8	10 1/4	16.11
	77	16 1/2	10 1/4	3/4
	89	16 3/4	10 3/8	7/8
	100	17	10 3/8	1
Ш18	35	17 3/4	6	7/16
	40	17 7/8	6	1/2
	50	18	7 1/2	16 сентября
	60	18 1/4	7 1/2	16/11
	65	18 3/8	7 5/8	3/4
	71	18 1/2	7 5/8	13/16
	76	18 1/4	11	16. 11
W21	44	20 5/8	6 1/2	7/16
	62	21	8 1/4	5/8
	73	21 1/4	8 1/4	3/4
	83	21 3/8	8 3/8	13/16
	93	21 5/8	8 3/8	15/16
	101	21 3/8	12 1/4	13/16
W24	55	23 5/8	7	1/2
	68	23 3/4	9	16 сентября
	84	24 1/8	9	3/4
	94	24 1/4	9 1/8	7/8
	104	24	12 3/4	3/4
	131	24 1/2	12 7/8	15/16
	146	24 3/4	12 7/8	1 1/16
	162	25	13	1 1/4
Ш27	84	26 3/4	10	5/8
	94	26 7/8	10	3/4
	102	27 1/8	10	13/16
	114	27 1/4	10 1/8	15/16
	146	27 3/8	14	1
	161	27 5/8	14	1 1/16
W30	124	30 1/8	10 1/2	15/16
	132	30 1/4	10 1/2	1
	148	30 5/8	10 1/2	1 3/16
Внимание! Все размеры и другая информация на этом веб-сайте могут быть изменены без предварительного уведомления. Используйте только для предварительного ознакомления, а затем позвоните Эйсу перед заказом. Если размеры имеют решающее значение, запросите сертифицированную печать.

Американские стандартные балки — S-образные балки

Свойства в британских единицах американских стандартных балок в соответствии с ASTM A6 указаны ниже.

Для просмотра полной таблицы со статическими параметрами — моментом инерции и модулем упругого сечения — поверните экран!

Обозначение	Размеры					Статические параметры
Обозначение	Размеры					Момент инерции		Модуль упругого сечения
Imperial (в x фунт/фут)	Глубина — ч — (в)	. Thickness — s — (in)	Sectional Area (in ² )	Weight (lb _f /ft)	I _x (в ⁴ )	I _y (in ⁴ )	S _x (in ³ )	S _y ( in ³ )
S 24 x 121	24. 5	8.050	0.800	35.6	121	3160	83.3	258	20.7
S 24 x 106	24.5	7.780	0.620	31.2	106	2940	77.1	240	19.6
S 24 x 100	24	7.425	0.745	29.3	100	2390	47.7	199	13.2
S 24 x 90	24	7.125	0.625	26.5	90	2250	44.9	187	12.6
S 24 x 80	24	7.000	0.500	23.5	80	2100	42.2	175	12.1


												0007	S 20 x 96	20. 3	7.200	0.800	28.2	96	1670	50.2	165	13.9
S 20 x 86	20.3	7.060	0.660	25.3	86	1580	46.8	155	13.3
S 20 x 75	20	6.385	0.635	22.0	75	1280	29.8	128	9.32
S 20 x 66	20	6.255	0.505	19.4	66	1190	27.7	119	8,85



18	6.251	0. 711	20.6	70	926	24.1	103	7.72
S 18 x 54.7	18	6.001	0.461	16.1	54.7	804	20.8	89.4	6.94

S 15 x 50	15	5.640	0.550	14.7	50	486	15.7	64.8	5.57
S 15 x 42.9	15	5.501	0.411	12.6	42.9	447	14.4	59.6	5.23

S 12 x 50	12	5. 477	0.687	14.7	50	305	15.7	50,8	5,74
S 12 x 40,8	12	5,252	0,462	12,0	40,8	12,0	40,8	12,0	40,8	13.6	45.4	5.16
S 12 x 35	12	5.078	0.428	10.3	35	229	9.87	38.2	3.89
S 12 x 31.8	12	5.000	0.350	9.35	31.8	218	9.36	36.4	3.74

S 10 x 35	10	4. 944	0.594	10.3	35	147	8.36	29,4	3,38
S 10 x 25,4	10	4,661	0,311	7,46	25,4	7,46	25,4	7,46	25,4	6.79	24.7	2.91

S 8 x 23	8	4.171	0.441	6.77	23	64,9	4,31	16,2	2,07
S 8 X 18,4	8
S 8 X 18,4	8
4.001	0.271	5.41	18.4	57.6	3.73	14.4	1.86

S 7 x 20	7	3,860	0,450	5,88	20	42,4	3,17	0028 12. 1	1.64
S 7 x 15.3	7	3.662	0.252	4.5	15.3	36.7	2.64	10.5	1.44

S 6 x 17,25	6	3,565	0,465 9009	3,565	0,465 999 9009	3,565	0,465 999 9009	3,565	0,465 9	3,565			3,565		0027	5.07	17.25	26.3	2.31	8.77	1.30
S 6 x 12.5	6	3.332	0.232	3.67	12.5	22.1	1.82	7.37	1,09

S 5 x 14. 75	5	3.284	0.494	4.34	14.75	15.2	1.67	6.09	1.01
S 5 x 10	5	3.004	0.214	2.94	10	12.3	1.22	4.92	0.81

S 4 x 9.5	4	2.796	0.326	2.79	9.5	6.79	0.903	3.39	0.65
S 4 x 7,7	4	2,663	0,193	2,26	7,7	6,08	0,764	3,04	0,5	3,04	0,57	3,04	0,5	3,04	0,5	3,04	0,5	3,04		. 0014

S 3 x 7.5	3	2.509	0.349	2.21	7.5	2.93	0.586	1,95	0,47
S 3 x 5,7	3	2,330	0,170	1,67	5.7	0027	2.52	0.455	1.68	0.39

1 in ³ = 1.64×10 ⁴ mm ³ = 16.4 cm ³
1 in ⁴ = 4,16×10 ⁵ мм ⁴ = 41,6 см ⁴

I = Момент Inertia

I = Момент Inertia

I = Момент Inertia

I = Момент Inertia

I = момент Inertia
W = SPATION DIMULIAN. Ширина, например, составляет 20 x 86 ш, что составляет 20 дюймов глубиной и весом 86 фунтов/фут .
Балки двутаврового сечения:
Великобритания: универсальные балки (UB) и универсальные колонны (UC)
Европа: IPE. ОН. ХЛ. HD и другие сечения
США: широкополочные (WF) и H-образные сечения
Вставка балок в модель Sketchup с помощью расширения Sketchup Engineering ToolBox
Балки — американские широкополочные балки
Американские балки с широкими полками в соответствии с ASTM A6 указаны ниже.
Американские балки с широкими полками в соответствии с ASTM A6 — Метрические единицы
Для полной таблицы с глубиной, шириной, толщиной стенки и полки и площадью сечения — поверните экран!
900 200777789868777778 9009 05029 35000795 0,2850028 6230027
Designation
Imperial
(in x lb/ft)
Depth
h
(in) Width
w
(in) Web Thickness
t _w
(в) Flange Thickness
t _f
(in) Sectional Area
(in ² ) Weight
(lb _f /ft) Static Parameters
Момент инерции модуль эластичной секции
I _x (в ⁴) I _y I _Y I _Y ₂ I _y ₂ _Y ₂ _Y _{9077 2} _y ₉₀₇₇ . 0814 x (in ³ ) S _y (in ³ )
W 27 x 178 27.8 14.09 0.725 1.190 52.3 178 6990 555 502 78.8
W 27 x 161 27.6 14.02 0.660 1.080 47.4 161 6280 497 455 70.9
W 27 x 146 27.4 14 0.605 0.975 42.9 146 5630 443 411 63.5
W 27 x 114 27.3 10.07 0.570 0.930 33.5 114 4090 159 299 31. 5
W 27 x 102 27.1 10.02 0.515 0.830 30.0 102 3620 139 267 27.8
W 27 x 94 26.9 10 0.490 0.745 27.7 94 3270 124 243 24.8
W 27 x 84 26.7 9.96 0.460 0.640 24.8 84 2850 106 213 21.2

W 24 x 162 25 13 25 0028 0.705 1.220 47.7 162 5170 443 414 68. 4
W 24 x 146 24.7 12.9 0.650 1.090 43.0 146 4580 391 371 60.5
W 24 x 131 24.5 12.9 0.605 0.960 38.5 131 4020 340 329 53.0
W 24 x 117 24.3 12.8 0.55 0.850 34.4 117 3540 297 291 46.5
W 24 x 104 24.1 12.75 0.500 0.750 30.6 104 3100 259 258 40.7
W 24 x 94 24.1 9.07 0.515 0.875 27.7 94 2700 109 222 24. 0
W 24 x 84 24.1 9.02 0.470 0.770 24.7 84 2370 94.4 196 20.9
W 24 x 76 23.9 9 0.440 0.680 22.4 76 2100 82.5 176 18.4
W 24 x 68 23.7 8.97 0.415 0.585 20.1 68 1830 70.4 154 15.7
W 24 x 62 23.7 7.04 0.430 0.590 18.2 62 1550 34.5 131 9.8
W 24 x 55 23.6 7.01 0.395 0.505 16.2 55 1350 29. 1 114 8.3

W 21 x 147 22.1 12.51 0.720 1.150 43.2 147 3630 376 329 60.1
W 21 x 132 21,8 12,44 0,650 1,035 38,8 132 3220 333 3 295 3220 333 3 295 333 3 295
333 333
3339 0027 53.5
W 21 x 122 21.7 12.39 0.600 0.960 35.9 122 2960 305 273 49.2
W 21 x 111 21. 5 12.34 0.550 0.875 32.7 111 2670 274 249 44.5
W 21 x 101 21.4 12.29 0.500 0.800 29.8 101 2420 248 227 40.3
W 21 x 93 21.6 8.42 0.580 0.930 27,3 93 2070 92,9 92 22,1
W 21 x 83 21.4 8.36 8.36 7 21.4 8.36 8.36 8.36 900 2927 21.4 8.36 8.36 8.36 8.36 900 2927 21.4 8.36 8.36 886 8.0028 0.515 0.835 24.3 83 1830 81.4 171 19.5
W 21 x 73 21.2 8. 3 0.455 0.740 21.5 73 1600 70.6 151 17.0
W 21 x 68 21.1 8.27 0.430 0.685 20.0 68 1480 64.7 140 15.7
W 21 x 62 21 8.24 0.400 0.615 18.3 62 1330 57.5 127 13.9
W 21 x 57 21.1 6.56 0.405 0.650 16.7 57 1170 30.6 111 9.4
W 21 x 50 20.8 6.53 0.380 0.535 14.7 50 984 24.9 94.5 7.6
W 21 x 44 20. 7 6.5 0.350 0.450 13.0 44 843 20.7 81.6 6.4

W 18 x 119 19 11.27 0.655 1.060 35.1 119 2190 253 231 44,9
W 18 x 106 18,7 11,2 0,590 0.940 31.1 106 1910 220 204 39.4
W 18 x 97 18.6 11.15 0.535 0.870 28.5 97 1750 201 188 36.1
W 18 x 86 18. 4 11.09 0.480 0.770 25.3 86 1530 175 166 31.6
W 18 x 76 18.2 11.04 0.425 0.680 22.3 76 1330 152 146 27.6
W 18 x 71 18.5 7.64 0.495 0.810 20.8 71 1170 60.3 127 15.8
W 18 x 65 18.4 7.59 0.450 0.750 19.1 65 1070 54.8 117 14.4
W 18 x 60 18.2 7.56 0.415 0.695 17.6 60 984 50.1 108 13. 3
W 18 x 55 18.1 7.53 0.390 0.630 16.2 55 890 44.9 98.3 11.9
W 18 x 50 18 7.5 0.355 0.570 14,7 50 800 40,1 88,9 10,7
W 18 x 46 18.1 6,066 18.1 6,066 18.1 6,0669. 18.1 6,0669. .0027 0.605 13.5 46 712 22.5 78.8 7.4
W 18 x 40 17.9 6.02 0.315 0.525 11.8 40 612 19.1 68.4 6.4
W 18 x 35 17. 7 6 0.300 0.425 10.3 35 510 15.3 57.6 5.1

W 16 x 100 16.97 10.425 0,585 0,985 29,4 100 1490 186 175 W 16 x 89 16.75 10.365 0.525 0.875 26.2 89 1300 163 155 31.4
W 16 x 77 16.52 10.295 0.455 0.760 22.6 77 1100 138 134 26.9
W 16 x 67 16. 33 10.235 0.395 0.665 19.7 67 954 119 117 23.2
W 16 x 57 16.43 7.120 0.430 0.715 16.8 57 758 43.1 92.2 12.1
W 16 x 500027 16.26 7.070 0.3888.11777779 7.070 0.38 8.88 8.88 8.88 8.88 8.88.19.26 7.070 0.0028 0.630 14.7 50 659 37.2 81 10.5
W 16 x 45 16.13 7.035 0.345 0.565 13.3 45 586 32.8 72.7 9.3
W 16 x 40 16.01 6.995 0.305 0.505 11. 8 40 518 28.9 64.7 8.3
W 16 x 36 15.86 6.985 0.295 0.430 10.6 36 448 24.5 56.5 7
W 16 x 31 15.88 5.525 0.275 0.440 9.12 31 375 12.4 47.2 4.5
W 16 x 26 15.69 5.5 0.250 0.345 7.68 26 301 9.6 38.4 3.5

W0027 0.645 1.030 38.8 132 1530 548 209 74. 5
W 14 x 120 14.48 14.670 0.590 0.940 35.3 120 1380 495 190 67.5
W 14 x 109 14.32 14.605 0.525 0.860 32 109 1240 447 173 61.2
W 14 x 99 14.16 14.565 0.485 0.780 29.1 99 1110 402 157 55.2
W 14 x 90 14.02 14.520 0.440 0.710 26.5 90 999 362 143 49.9
W 14 x 82 14.31 10.130 0.510 0.855 24.1 82 882 148 123 29. 3
W 14 x 74 14.17 10.070 0.450 0.785 21.8 74 796 134 112 26.6
W 14 x 68 14.04 10.035 0.415 0.720 20.0 68 723 121 103 24.2
W 14 x 61 13.89 9.995 0.375 0.645 17.9 61 640 107 92.2 21.5
W 14 x 53 13.92 8.060 0.370 0.660 15.6 53 541 57.7 77.8 14.3
W 14 x 48 13.79 8.030 0.340 0.595 14.1 48 485 51. 4 70.3 12.8
W 14 x 43 13.66 7.995 0.305 0.530 12.6 43 428 45.2 62.7 11.3
W 14 x 38 14.10 6.770 0.310 0.515 11.2 38 385 26,7 54,6 7,9
W 14 x 34 13,98 6,745 0,285 0,45555595 0,285 0,4555.1 0,285 0,455.1 8
0.0027 34 340 23.3 48.6 6.9
W 14 x 30 13.84 6.730 0.270 0.385 8.85 30 291 19.6 42.0 5.8
W 14 x 26 13. 91 5.025 0.255 0.420 7.69 26 245 8.9 35.3 3.5
W 14 x 22 13.74 5 0.230 0.335 6.49 22 199 7 29.0 2.8

W 12 x 136 13.419
W 12 x 136 13.419 9007 W 12 x 136 13.41 12.4 0.79 1.250 39.9 136 1240 398 186 64.2
W 12 x 120 13.12 12.32 0.71 1.105 35.3 120 1070 345 163 56,0
W 12 x 106 12,89 12. 2227 8028 0.6777777777777777777777777777777777777777777777777777777777777777777777777777778. 12.2227 .0028 0.990 31.2 106 933 301 145 49.3
W 12 x 96 12.71 12.16 0.55 0.900 28.2 96 833 270 131 44,4
W 12 x 87 12,53 12,125 0,515 0,810 25,6 7777778 0,810 25,6 0,810 25,6 0,810 25,6 0,810 25,6 0,810 25,6 .0027 740 241 118 39.7
W 12 x 79 12.38 12.08 0.47 0.735 23.2 79 662 216 107 35. 8
W 12 x 72 12.25 12.04 0.43 0.670 21.1 72 597 195 97.4 32.4
W 12 x 65 12.12 12 0.39 0.605 19.1 65 533 174 87.9 29.1
W 12 x 58 12.19 10.01 0.36 0.640 17.0 58 475 107 78 21.4
W 12 x 53 12.06 9.995 0.345 0.575 15.6 53 425 95.8 70.6 19.2
W 12 x 50 12.19 8.08 0.37 0.640 14.7 50 394 56. 3 64.7 13.9
W 12 x 45 12.06 8.045 0.335 0.575 13.2 45 350 50.0 58.1 12.4
W 12 x 40 11.94 8.005 0.295 0.515 11.8 40 310 44.1 51.9 11.0
W 12 x 35 12.50 6.56 0.3 0.520 10.3 35 285 24.5 45.6 7.5
W 12 x 30 12.34 6.52 0.26 0.440 8.8 30 238 20.3 38.6 6.2
W 12 x 26 12.22 6.490 0.23 0. 380 7.7 26 204 17.3 33.4 5.3
W 12 x 22 12.31 4.03 0.26 0.425 6.5 22 156 4.7 25.4 2.3
W 12 x 19 12.16 4.005 0.235 0.350 5.6 19 130 3.8 21.3 1.9
W 12 x 16 11.99 3.990 0.22 0.265 4.7 16 103 2.8 17.1 1.4
W 12 x 14 11.91 3.970 0.2 0.225 4.2 14 88.6 2.4 14.9 1.2

W 10 x 112 11. 36 10.415 0.755 1.250 32.9 112 716 236 126 45,3
W 10 x 100 11,1 10,340 0,680 1,1120 29,4 100 29,4 100 29,4 100 207 112 40.0
W 10 x 88 10.84 10.265 0.605 0.990 25.9 88 534 179 98.5 34.8
W 10 x 77 10.60 10.190 0.530 0.870 22.6 77 455 154 85.9 30.1
W 10 x 68 10.40 10.130 0.470 0.770 20. 0 68 394 134 75.7 26.4
W 10 x 60 10.22 10.080 0.420 0.680 17.6 60 341 116 66.7 23.0
W 10 x 54 10.09 10.030 0.370 0.615 15.8 54 303 103 60.0 20.6
W 10 x 49 9.98 10 0.340 0.560 14.4 49 272 93.4 54.6 18.7
W 10 x 45 10.10 8.020 0.350 0.620 13.3 45 248 53.4 49.1 13.3
W 10 x 39 9.92 7. 985 0.315 0.530 11.5 39 209 45,0 42,1 11,3
Вт 10 x 33 9,73 7,960 0,29027 7,960 0,29027 8888888. 0,40028 0,4758 0,29027 7,960 0,29027 7,960 .0028 9.71 33 170 36.6 35.0 9.2
W 10 x 30 10.47 5.81 0.3 0.510 8.84 30 170 16.7 32.4 5.8
W 10 x 26 10.33 5.770 0.26 0.440 7.6 26 144 14.1 27.9 4.9
W 10 x 22 10.17 5.750 0.240 0. 360 6.5 22 118 11.4 23.2 4
W 10 x 19 10.24 4.020 0.250 0.395 5.6 19 96.3 4.3 18.8 2.1
W 10 x 17 10.11 4.010 0.240 0.330 5 17 81.9 3.6 16.2 1.8
W 10 x 15 9.99 4 0.230 0.270 4.4 15 68.9 2.9 13.8 1.5
W 10 x 12 9.87 3.960 0.190 0.210 3.5 12 53.8 2.2 10.9 1.1

Ш 8 x 67 9,00 8,280 0,570 0,935 19,7 60028 272 88. 6 60.4 21.4
W 8 x 58 8.75 8.220 0.510 0.810 17.1 58 228 75.1 52.0 18.3
W 8 x 48 8,5 8.110 0,400 0,685 14,1 48 184 60, 184 60, 184 60, 184 60, 184 60 184 60 184 60 .0027 15.0
W 8 x 40 8.25 8.070 0.360 0.560 11.7 40 146 49.1 35.5 12.2
W 8 x 35 8.12 8.020 0.310 0.495 10.3 35 127 42. 6 31.2 10.6
W 8 x 31 8.00 7.995 0.285 0.435 9.1 31 110 37.1 27.5 9.3
W 8 x 28 8.06 6.535 0.285 0.465 8.3 28 98.0 21.7 24.3 6.6
W 8 x 24 7.93 6.495 0.245 0.400 7.1 24 82.8 18.3 20.9 5.6
W 8 x 21 8.28 5.270 0.250 0.400 6.2 21 75.3 9.8 18.2 3.7
W 8 x 18 8.14 5.250 0.230 0.330 5. 3 18 61.9 8 15.2 3
W 8 x 15 8.11 4.015 0.245 0.315 4.4 15 48.0 3.4 11.8 1.7
W 8 x 13 7.99 4 0.230 0.255 3.8 13 39.6 2.7 9.9 1.4
W 8 x 10 7.89 3.940 0.170 0.205 2.9 10 30.3 2.1 7.8 1.1

W 6 x 25 6.38 6.080 0.320 6.080 0,320 6.080 0,320 . 0027 0.455 7.3 25 53.4 17.1 16.7 5.6
W 6 x 20 6.20 6.020 0.260 0.365 5.9 20 41.4 13,3 13,4 4,4
Вт 6 x 16 6,28 4,030 0,260 0,405 4.7777998 0,405 4.7 0,405 4,7777779927 .0027 32.1 4.4 10.2 2.2
W 6 x 15 5.99 5.990 0.230 0.260 4.4 15 29.1 9.3 9.7 3.1
W 6 x 12 6.03 4 0.230 0.280 3.6 12 22.1 3 7. 3 1.5
W 6 x 9 5.90 3.940 0.170 0.215 2.7 9 16.4 2.2 5.6 1.1

W 5 x 1 5.15 5.030 0.270 5.030 0,270 5.030 7090 5.030 70 0.430 5.5 19 26.2 9.1 10.2 3.6
W 5 x 16 5.01 5 0.240 0.360 4.7 16 21.3 7.5 8.5 3

W 4 x 13 4. 16 4.060 0.280 0.345 3.8 13 11.3 3.9 5.5 1.9
1 cm ⁴ = 10 ^-8 m = 10 ⁴ mm
1 in ⁴ = 4.16×10 ⁵ mm ⁴ = 41.6 cm ⁴
1 CM ³ = 10 ^-6 M = 10 ³ мм
Рассчитайте нагрузки
. Поддерживаемые с другой стороны — непрерывные и точечные нагрузки
Балки — фиксированные с обоих концов — непрерывные и точечные нагрузки
6 дюймов в глубину при весе 25 фунтов/фут .
Балки двутаврового сечения:
Великобритания: универсальные балки (UB) и универсальные колонны (UC)
Европа: IPE. ОН. ХЛ. HD и другие сечения
США: широкополочные (WF) и H-образные сечения
Вставка W-образных балок в 3D-модель Sketchup с помощью расширения Sketchup Engineering ToolBox
Размеры стальных балок типа IPE и INP Европейский стандарт NEN-EN 10025-1 и NEN-EN 10025-2

ИПЭ Высота
В Ширина
Ш толщина
tw
80 80 46 3,8
100 100 55 4. 1
120 120 64 4,4
140 140 73 4,7
160 160 82 5
180 180 91 5,3
200 200 100 5,6
220 220 110 5,9
240 240 120 6,2
270 270 135 6,6
300 300 150 7.1
330 330 160 7,5
360 360 170 8
400 400 180 8,6
450 450 190 9,4
500 500 200 10,2
550 550 210 11. 1
600 600 220 12
ИПЭ Высота
В Ширина
Ш толщина
tw

ИПЭ толщина
тф вес
кг/м площадь поверхности
м2/м
80 5,2 6.11 0,328
100 5,7 8,26 0,400
120 6,3 10,6 0,475
140 6,9 13,1 0,551
160 7,4 16,1 0,623
180 8 19,2 0,698
200 8,5 22,8 0,768
220 9,2 26,7 0,848
240 9,8 31,3 0,922
270 10,2 36,8 1,04
300 10,7 43,0 1,16
330 11,5 50,1 1,25
360 12,7 58,2 1,35
400 13,5 67,6 1,47
450 14,6 79,1 1,61
500 16 92,4 1,74
550 17,2 108 1,88
600 19 125 2. 01
ИПЭ толщина
тф вес
кг/м площадь поверхности
м2/м
Размеры указаны в миллиметрах, если не указано иное.

ИНП Высота
В Ширина
Ш толщина
tw
80 80 42 3,9
100 100 50 4,5
120 120 58 5.1
140 140 66 5,7
160 160 74 6,3
180 180 82 6,9
200 200 90 7,5
220 220 98 8. 1
240 240 106 8,7
260 260 113 9,4
280 280 119 10,1
300 300 125 10,8
320 320 131 11,5
340 340 137 12,2
360 360 143 13
380 380 149 13,7
400 400 155 14,4
ИНП Высота
В Ширина
Ш толщина
tw

ИНП толщина
тф вес
кг/м площадь поверхности
м2/м
80 5,9 6,06 0,303
100 6,8 8,50 0,370
120 7,7 11,3 0,438
140 8,6 14,6 0,506
160 9,5 18,2 0,573
180 10,4 22,3 0,641
200 11,3 26,7 0,709
220 12,2 31,6 0,776
240 13,1 36,9 0,844
260 14,1 42,7 0,908
280 15,2 48,8 0,967
300 16,2 55,2 1,03
320 17,3 62,2 1,09
340 18,3 69,3 1,15
360 19,5 77,6 1,21
380 20,5 85,6 1,27
400 21,6 94,2 1,33
ИНП толщина
тф вес
кг/м площадь поверхности
м2/м
Размеры указаны в миллиметрах, если не указано иное.
Размеры стальных двутавровых балок, быстрорежущих стальных балок, швеллеров и уголков [+Бесплатный калькулятор]
Введение
Конструкционная сталь доступна в различных стандартных размерах. Вы найдете размеры для этих размеров в наших удобных таблицах ниже, сгруппированных по форме конструкции. Кроме того, имеется полезная информация о применимых стандартах и другие основы.
Конструкционная сталь обычно обозначается по ее профилю (например, «Двутавровые балки») и размеру. Размеры определяются стандартами, которые описаны в разделах для каждой формы ниже.
Одна из целей конструкционной стали, связанная с определением формы, заключается в том, чтобы она имела высокий второй момент площади, что делает ее очень жесткой по отношению к площади поперечного сечения. Это делает их прочными относительно количества материала и веса, которые необходимо использовать при их строительстве.
Общие профили из конструкционной стали Автор: William Perry, Mercury Business Development – https://commons. wikimedia.org/w/index.php?curid=5326461…
Если вы хотите узнать больше о свойствах различных типы стали, используемые в конструкционной стали, ознакомьтесь с нашей полезной статьей о типах металлов.

Бесплатный калькулятор размера и веса стали
Все данные, которые вы ищете по стандартным размерам стали, доступны ниже в табличной форме, но зачем использовать таблицы, когда доступен бесплатный калькулятор, который содержит всю ту же информацию и также поможет вам рассчитать вес, объем и стоимость работы?
В наш калькулятор подачи и скорости G-Wizard встроено все это и многое другое. Воспользовавшись нашей бесплатной 30-дневной пробной версией, вы получаете ПОЖИЗНЕННЫЙ доступ к бесплатному калькулятору размера и веса стали (и многому другому):
Все стандартные конструктивные формы доступны в бесплатном калькуляторе размеров и веса…
Все стандартные конструктивные формы доступны в произвольном калькуляторе размеров и веса, и это касается не только стали — существует большая база данных материалов с более чем тысяча различных материалов на выбор.
Чтобы получить бесплатную пробную версию и пожизненный доступ к бесплатному калькулятору размера и веса, нажмите ниже:
Начать бесплатную пробную версию прямо сейчас!

Если у вас есть наш калькулятор, возьмите прайс-лист на стальную балку от вашего любимого поставщика, и вы также сможете рассчитать свои затраты на сырье!
Размеры стальных двутавровых балок (размеры и вес стальных балок)
Двутавровые балки также известны как двутавровые балки, W-образные балки (для «широкой полки»), универсальные балки (UB), прокатные стальные балки (RSJ) или Двойная Т. Двутавровые балки имеют I-образное или, если повернуть, Н-образное поперечное сечение. Горизонтальные элементы «I» называются «фланец», а вертикальные элементы — «стенка». Двутавровые балки — это одна из нескольких стандартных форм стальных конструкций, которые обычно используются в строительстве и гражданском строительстве.
Форма двутавровой балки обеспечивает универсальную прочность при минимальном весе. Стенка сопротивляется силам сдвига, в то время как полки сопротивляются изгибающему моменту, испытываемому балкой. Таким образом, двутавровые балки очень эффективны для восприятия изгибающих и сдвигающих нагрузок в плоскости стенки. Слабость формы в том, что она не сопротивляется скручивающим силам и не обладает большой грузоподъемностью в поперечном направлении. Если необходима прочность в этих областях, предпочтительны полые конструкционные профили (HSS).
Стальные двутавровые балки обычно производятся методом прокатки, который был изобретен в 1849 году Альфонсом Хальбоу во Франции. Использование катаных двутавровых балок было обычным явлением до середины 20 века. Сегодня также распространены сборные двутавровые балки, которые производятся путем сварки фланцев и стенки.
Стандарты США
В США наиболее распространены широкие фланцы (W-образные балки). Эти балки имеют почти параллельные полки. Соответствующие стандарты с пределом текучести:
— ASTM A9.92: 50 000–65 000 фунтов на кв. дюйм (340–450 МПа)
— A588: аналогично A572
— A572: 42 000–60 000 фунтов на кв. дюйм (290–410 МПа), но наиболее распространено 50 000 фунтов на кв.
– A36: 36 000 фунтов на кв. дюйм (250 МПа)
A992 обычно заменяет старые стандарты A572 и A36.
Американский институт стальных конструкций (AISC) публикует Руководство по стальным конструкциям для проектирования конструкций различной формы. В нем описаны общие подходы, расчет допустимого напряжения (ASD) и расчет фактора нагрузки и сопротивления (LRFD) (начиная с 13-го издания) для создания таких конструкций.
EuroNorms
-EN 10024: Секции Flange I Hot Rolled Flange I
-EN 10034: Стройная сталь I и H Срезы
-EN 10162: Секции с холодным свернуты – ASTM A6, Американский стандарт балок
– BS 4-1
– IS 808 – Размеры горячекатаных стальных балок, колонн, швеллеров и уголков
– AS/NZS 3679.1 – Стандарт Австралии и Новой Зеландии
Сталь I- Размеры луча (широкий фланец)

Имя
Глубина
Ширина
Толщина стенки
Толщина фланца
Площадь сечения
Вес фунт/фут

Вт 27 x 178 27,8 14. 09 0,725 1,19 52,3 178
Вт 27 x 161 27,6 14.02 0,66 1,08 47,4 161
Вт 27 x 146 27,4 14 0,605 0,975 42,9 146
Вт 27 x 114 27,3 10.07 0,57 0,93 33,5 114
Вт 27 x 102 27,1 10.02 0,515 0,83 30 102
Ш 27 x 94 26,9 10 0,49 0,745 27,7 94
Ш 27 x 84 26,7 9,96 0,46 0,64 24,8 84
Вт 24 x 162 25 13 0,705 1,22 47,7 162
Вт 24 x 146 24,7 12,9 0,65 1,09 43 146
Вт 24 x 131 24,5 12,9 0,605 0,96 38,5 131
Вт 24 x 117 24,3 12,8 0,55 0,85 34,4 117
Вт 24 x 104 24,1 12,75 0,5 0,75 30,6 104
Вт 24 x 94 24,1 9. 07 0,515 0,875 27,7 94
Вт 24 x 84 24,1 9.02 0,47 0,77 24,7 84
Вт 24 x 76 23,9 9 0,44 0,68 22,4 76
Вт 24 x 68 23,7 8,97 0,415 0,585 20,1 68
Вт 24 x 62 23,7 7.04 0,43 0,59 18,2 62
Вт 24 x 55 23,6 7. 01 0,395 0,505 16,2 55
Вт 21 x 147 22,1 12.51 0,72 1,15 43,2 147
Вт 21 x 132 21,8 12,44 0,65 1,035 38,8 132
Вт 21 x 122 21,7 12,39 0,6 0,96 35,9 122
Вт 21 x 111 21,5 12,34 0,55 0,875 32,7 111
Вт 21 x 101 21,4 12,29 0,5 0,8 29,8 101
Ш 21 x 93 21,6 8,42 0,58 0,93 27,3 93
Ш 21 x 83 21,4 8,36 0,515 835 24,3 83
Ш 21 x 73 21,2 8,3 0,455 0,74 21,5 73
Ш 21 x 68 21. 1 8,27 0,43 0,685 20 68
Ш 21 x 62 21 8,24 0,4 0,615 18,3 62
Ш 21 x 57 21.1 6,56 0,405 0,65 16,7 57
Ш 21 x 50 20,8 6,53 0,38 0,535 14,7 50
Ш 21 x 44 20,7 6,5 0,35 0,45 13 44
Вт 18 x 119 19 11. 27 0,655 1,06 35,1 119
Вт 18 x 106 18,7 11,2 0,59 0,94 31,1 106
Ш 18 x 97 18,6 11.15 0,535 0,87 28,5 97
Ш 18 x 86 18,4 11.09 0,48 0,77 25,3 86
Ш 18 x 76 18,2 11.04 0,425 0,68 22,3 76
Ш 18 x 71 18,5 7,64 0,495 0,81 20,8 71
Вт 18 x 65 18,4 7,59 0,45 0,75 19. 1 65
Ш 18 x 60 18,2 7,56 0,415 0,695 17,6 60
Ш 18 x 55 18,1 7,53 0,39 0,63 16,2 55
Ш 18 x 50 18 7,5 0,355 0,57 14,7 50
Ш 18 x 46 18,1 6,06 0,36 0,605 13,5 46
Ш 18 x 40 17,9 6,02 0,315 0,525 11,8 40
Вт 18 x 35 17,7 6 0,3 0,425 10,3 35
Вт 16 x 100 16,97 10. 425 0,585 0,985 29,4 100
Ш 16 x 89 16,75 10.365 0,525 0,875 26,2 89
Вт 16 x 77 16,52 10.295 0,455 0,76 22,6 77
Вт 16 x 67 16,33 10.235 0,395 0,665 19,7 67
Ш 16 x 57 16,43 7. 12 0,43 0,715 16,8 57
Вт 16 x 50 16,26 7,07 0,38 0,63 14,7 50
Ш 16 x 45 16.13 7,035 0,345 0,565 13,3 45
Ш 16 x 40 16.01 6,995 0,305 0,505 11,8 40
Ш 16 x 36 15,86 6,985 0,295 0,43 10,6 36
Ш 16 x 31 15,88 5,525 0,275 0,44 9. 12 31
Вт 16 x 26 15,69 5,5 0,25 0,345 7,68 26
Вт 14 x 132 14,66 14,725 0,645 1,03 38,8 132
Вт 14 x 120 14,48 14,67 0,59 0,94 35,3 120
Вт 14 x 109 14,32 14.605 0,525 0,86 32 109
Ш 14 x 99 14. 16 14,565 0,485 0,78 29,1 99
Ш 14 x 90 14.02 14,52 0,44 0,71 26,5 90
Вт 14 x 82 14.31 10.13 0,51 0,855 24,1 82
Вт 14 x 74 14.17 10.07 0,45 0,785 21,8 74
Вт 14 x 68 14.04 10. 035 0,415 0,72 20 68
Вт 14 x 61 13,89 9,995 0,375 0,645 17,9 61
Ш 14 x 53 13,92 8.06 0,37 0,66 15,6 53
Ш 14 x 48 13,79 8.03 0,34 0,595 14,1 48
Ш 14 x 43 13,66 7,995 0,305 0,53 12,6 43
Ш 14 x 38 14,1 6,77 0,31 0,515 11. 2 38
Ш 14 x 34 13,98 6,745 0,285 0,455 10 34
Ш 14 x 30 13,84 6,73 0,27 0,385 8,85 30
Вт 14 x 26 13,91 5,025 0,255 0,42 7,69 26
Вт 14 x 22 13,74 5 0,23 0,335 6,49 22
Вт 12 x 136 13. 41 12,4 0,79 1,25 39,9 136
Вт 12 x 120 13.12 12.32 0,71 1.105 35,3 120
Вт 12 x 106 12,89 12.22 0,61 0,99 31,2 106
Вт 12 x 96 12,71 12.16 0,55 0,9 28,2 96
Вт 12 x 87 12,53 12. 125 0,515 0,81 25,6 87
Вт 12 x 79 12,38 12.08 0,47 0,735 23,2 79
Вт 12 x 72 12,25 12.04 0,43 0,67 21.1 72
Вт 12 x 65 12.12 12 0,39 0,605 19,1 65
Вт 12 x 58 12.19 10.01 0,36 0,64 17 58
Вт 12 x 53 12. 06 9,995 0,345 0,575 15,6 53
Вт 12 x 50 12.19 8.08 0,37 0,64 14,7 50
Вт 12 x 45 12.06 8.045 0,335 0,575 13,2 45
Ш 12 х 40 11,94 8.005 0,295 0,515 11,8 40
Вт 12 x 35 12,5 6,56 0,3 0,52 10,3 35
Вт 12 x 30 12,34 6,52 0,26 0,44 8,8 30
Вт 12 x 26 12. 22 6,49 0,23 0,38 7,7 26
Вт 12 x 22 12.31 4,03 0,26 0,425 6,5 22
Ш 12 x 19 12.16 4.005 0,235 0,35 5,6 19
Вт 12 x 16 11,99 3,99 0,22 0,265 4,7 16
Вт 12 x 14 11,91 3,97 0,2 0,225 4,2 14
Вт 10 x 112 11,36 10. 415 0,755 1,25 32,9 112
Вт 10 x 100 11.1 10,34 0,68 1.112 29,4 100
Вт 10 x 88 10,84 10,265 0,605 0,99 25,9 88
Вт 10 x 77 10,6 10.19 0,53 0,87 22,6 77
Вт 10 x 68 10,4 10.13 0,47 770 20 68
Вт 10 x 60 10,22 10. 08 0,42 0,68 17,6 60
Вт 10 x 54 10.09 10.03 0,37 0,615 15,8 54
Ш 10 x 49 9,98 10 0,34 0,56 14,4 49
Вт 10 x 45 10,1 8.02 0,35 0,62 13,3 45
Ш 10 x 39 9,92 7,985 0,315 0,53 11,5 39
Вт 10 x 33 9,73 7,96 0,29 0,435 9,71 33
Вт 10 x 30 10,47 5,81 0,3 0,51 8,84 30
Вт 10 x 26 10,33 5,77 0,26 0,44 7,6 26
Вт 10 x 22 10. 17 5,75 0,24 0,36 6,5 22
Ш 10 х 19 10,24 4,02 0,25 0,395 5,6 19
Вт 10 x 17 10.11 4.01 0,24 0,33 5 17
Вт 10 x 15 9,99 4 0,23 0,27 4,4 15
Вт 10 x 12 9,87 3,96 0,19 0,21 3,5 12
Вт 8 x 67 9 8,28 0,57 0,935 19,7 67
Вт 8 x 58 8,75 8,22 0,51 0,81 17. 1 58
Вт 8 x 48 8,5 8.11 0,4 0,685 14,1 48
Вт 8 x 40 8,25 8.07 0,36 0,56 11,7 40
Вт 8 x 35 8.12 8.02 0,31 0,495 10,3 35
Вт 8 x 31 8 7,995 0,285 0,435 9.1 31
Вт 8 x 28 8. 06 6,535 0,285 0,465 8,3 28
Вт 8 x 24 7,93 6,495 0,245 0,4 7.1 24
Вт 8 x 21 8,28 5,27 0,25 0,4 6,2 21
Вт 8 x 18 8.14 5,25 0,23 0,33 5,3 18
Вт 8 x 15 8.11 4. 015 0,245 0,315 4,4 15
Вт 8 x 13 7,99 4 0,23 0,255 3,8 13
Вт 8 x 10 7,89 3,94 0,17 0,205 2,9 10
Вт 6 x 25 6,38 6,08 0,32 0,455 7,3 25
Вт 6 x 20 6,2 6,02 0,26 0,365 5,9 20
Вт 6 x 16 6,28 4,03 0,26 0,405 4,7 16
Вт 6 x 15 5,99 5,99 0,23 0,26 4,4 15
Вт 6 x 12 6. 03 4 0,23 0,28 3,6 12
Вт 6 x 9 5,9 3,94 0,17 0,215 2,7 9
Ш 5 x 19 5,15 5,03 0,27 0,43 5,5 19
Вт 5 x 16 5.01 5 0,24 0,36 4,7 16
Вт 4 x 13 4.16 4,06 0,28 0,345 3,8 13

Имя
Глубина
Ширина
Толщина стенки
Площадь сечения
Вес фунт/фут

S 24 x 121 24,5 8. 05 0,8 35,6 121
S 24 x 106 24,5 7,78 0,62 31,2 106
S 24 x 100 24 7,425 0,745 29,3 100
S 24 x 90 24 7,125 0,625 26,5 90
S 24 x 80 24 7 0,5 23,5 80
S 20 x 96 20,3 7,2 0,8 28,2 96
S 20 x 86 20,3 7,06 0,66 25,3 86
S 20 x 75 20 6,385 0,635 22 75
S 20 x 66 20 6,255 0,505 19,4 66
S 18 x 70 18 6. 251 0,711 20,6 70
S 18 x 54,7 18 6.001 0,461 16,1 54,7
S 15 x 50 15 5,64 0,55 14,7 50
S 15 x 42,9 15 5.501 0,411 12,6 42,9
S 12 х 50 12 5,477 0,687 14,7 50
S 12 x 40,8 12 5,252 0,462 12 40,8
S 12 x 35 12 5,078 0,428 10,3 35
S 12 x 31,8 12 5 0,35 9,35 31,8
S 10 x 35 10 4,944 0,594 10,3 35
S 10 x 25,4 10 4,661 0,311 7,46 25,4
S 8 x 23 8 4. 171 0,441 6,77 23
S 8 x 18,4 8 4.001 0,271 5,41 18,4
S 7 x 20 7 3,86 0,45 5,88 20
S 7 x 15,3 7 3,662 0,252 4,5 15,3
S 6 x 17,25 6 3,565 0,465 5,07 17,25
S 6 x 12,5 6 3,332 0,232 3,67 12,5
S 5 x 14,75 5 3,284 0,494 4,34 14,75
S 5 x 10 5 3. 004 0,214 2,94 10
S 4 x 9,5 4 2,796 0,326 2,79 9,5
S 4 x 7,7 4 2,663 0,193 2,26 7,7
S 3 x 7,5 3 2,509 0,349 2,21 7,5
S 3 x 5,7 3 2,33 0,17 1,67 5,7

Что дальше? Как насчет этого:
Проверьте это!
Размеры стальных швеллеров
Конструкционный швеллер также известен как C-образная балка. Это тип конструкционной стальной балки, используемый в основном в строительстве и гражданском строительстве. Поперечное сечение канала имеет форму буквы «С» и состоит из широкой стенки (обычно ориентированной при эксплуатации вертикально) и двух «полок» вверху и внизу стенки.
C-образные балки не являются симметричными (по крайней мере, при вертикальном использовании), как двутавровые балки, что означает, что ось изгиба не центрируется по ширине полки. Если мы приложим нагрузку к верхней части полки, балка попытается отклониться от стенки. Это может не быть проблемой для некоторых конструкций, но это приводит к тому, что швеллеры используются реже, чем двутавровые балки, в конструкционных целях.
Вместо этого они чаще всего используются там, где большая плоская стенка будет либо прикреплена к другой плоской поверхности для обеспечения максимальной площади контакта, либо будет обращена наружу, чтобы скрыть фланцы из эстетических соображений.
Применимым стандартом США для стали, используемой в каналах, является ASTM A-36, который определяет предел текучести минимум 36 000 фунтов на квадратный дюйм.
Имя
Глубина (дюйм)
Ширина (дюйм)
Толщина стенки (дюйм)
Вес в фунтах/футах
С 15 х 50 15 3,716 0,716 50
С 15 х 40 15 3,52 0,52 40
С 15 х 33,9 15 3,4 0,4 33,9

С 12 х 30 12 3,17 0,51 30
С 12 х 25 12 3,047 0,387 25
С 12 х 20,7 12 2,942 0,282 20,7

С 10 х 30 10 3,033 0,673 30
С 10 х 25 10 2,886 0,526 25
С 10 х 20 10 2,739 0,379 20
С 10 х 15,3 10 2,6 0,24 15,3

С 9 х 20 9 2,648 0,448 20
С 9 х 15 9 2,485 0,285 15
С 9 x 13,4 9 2,433 0,233 13,4

С 8 x 18,75 8 2,527 0,487 18,75
С 8 x 13,75 8 2,343 0,303 13,75
С 8 х 11,5 8 2,26 0,22 11,5

С 7 x 14,75 7 2,299 0,419 14,75
С 7 x 12,25 7 2,194 0,314 12,25
С 7 х 9. 8 7 2,09 0,21 9,8

С 6 х 13 6 2,157 0,437 13
С 6 х 10,5 6 2,034 0,314 10,5
С 6 х 8,2 6 1,92 0,2 8,2

С 5 х 9 5 1,885 0,325 9
С 5 х 6,7 5 1,75 0,19 6,7

С 4 x 7,25 4 1,721 0,321 7,25
С 4 х 5,4 4 1,584 0,184 5,4

С 3 х 6 3 1,596 0,356 6
С 3 х 5 3 1,498 0,258 5
С 3 x 4,1 3 1,41 0,17 4. 1
Размеры стального уголка
Стальной уголок — еще одна широко доступная форма конструкционной стали. Угол обычно имеет L-образное поперечное сечение.
Размер
Глубина
Толщина
Вес/фут
12 х 12 12 1 3/8 105
12 1 1/4 96,4
12 1 1/8 87,2
12 1 77,8
10 х 10 10 1 3/8 87,1
10 1 1/4 79,9
10 1 1/8 72,3
10 1 64,7
10 7/8 56,9
10 3/4 49,1
8 х 8 8 1 1/8 56,9
8 1 51
8 7/8 45
8 3/4 38,9
8 5/8 32,7
8 16 сентября 29,6
8 1/2 26,4
6 х 6 6 1 37,4
6 7/8 33,1
6 3/4 28,7
6 5/8 24,2
6 16 сентября 21,9
6 1/2 19,6
6 7/16 17,2
6 3/8 14,9
6 5/16 12,4
5 х 5 5 7/8 27,2
5 3/4 23,6
5 5/8 20
5 1/2 16,2
5 16. 07. 14,3
5 3/8 12,3
5 5/16 10,3
4 х 4 4 3/4 18,5
4 5/8 15,7
4 1/2 12,8
4 16.07. 11,3
4 3/8 9,8
4 5/16 8,2
4 1/4 6,6
3 1/2 x 3 1/2 3 1/2 1/2 11.1
3 1/2 7/16 9,8
3 1/2 3/8 8,5
3 1/2 5/16 7,2
3 1/2 1/4 5,8
3 х 3 3 1/2 9,4
3 7/16 8,3
3 3/8 7,2
3 5/16 6. 1
3 1/4 4,9
3 3/16 3,7
2 1/2 x 2 1/2 2 1/2 1/2 7,7
2 1/2 3/8 5,9
2 1/2 5/16 5
2 1/2 1/4 4.1
2 1/2 3/16 3.1
2 х 2 2 3/8 4,7
2 5/16 3,9
2 1/4 3,2
2 3/16 2,4
2 1/8 1,7
Полые конструкционные профили (HSS) Размеры
Полые конструкционные профили (HSS) являются одним из стандартных профилей конструкционной стали. Профили из быстрорежущей стали представляют собой профили с полым трубчатым поперечным сечением, обычно квадратным или прямоугольным, хотя также доступны круглые и эллиптические сечения. Эти секции также обычно называют трубной сталью или конструкционной трубой, и иногда их ошибочно называют «полой конструкционной сталью». Круглые секции иногда ошибочно называют «стальными трубами», а не трубками, хотя настоящие стальные трубы имеют размеры и классы, отличные от быстрорежущих.
HSS — это термин, используемый в США и других странах, использующих строительную и инженерную терминологию США. В Великобритании термин HSS не используется. Скорее, основные формы называются CHS (круглое полое сечение), SHS (квадратное полое сечение) и RHS (прямоугольное полое сечение).
Быстрорежущая сталь обычно используется в сварных стальных рамах, элементы которых испытывают нагрузку в нескольких направлениях. Квадратная и круглая быстрорежущая сталь являются очень эффективными формами для многоосевой нагрузки из-за их единообразной геометрии по двум или более осям поперечного сечения. Как правило, быстрорежущая сталь доступна в низкоуглеродистой стали, такой как A500 класса C или класса B.
Размер
Вес (фунт/фут)
Толщина стенки (дюйм)
32 х 32 х 5/8 259,83 0,625
32 х 32 х 1/2 210,72 0,5
32 х 32 х 3/8 159,37 0,375
30 х 30 х 5/8 242,82 0,625
30 х 30 х 1/2 197.11 0,5
30 х 30 х 3/8 149,16 0,375
28 х 28 х 5/8 225,8 0,625
28 х 28 х 1/2 183,5 0,5
28 х 28 х 3/8 138,95 0,375
26 х 26 х 5/8 208,79 0,625
26 х 26 х 1/2 169,89 0,5
26 х 26 х 3/8 128,74 0,375
24 х 24 х 5/8 191,78 0,625
24 х 24 х 1/2 156,28 0,5
24 х 24 х 3/8 118,53 0,375
22 х 22 х 5/8 174,76 0,625
22 х 22 х 1/2 142,67 0,5
22 х 22 х 3/8 108,32 0,375
20 х 20 х 5/8 157,75 0,625
20 х 20 х 1/2 129. 06 0,5
20 х 20 х 3/8 98.12 0,375
18 х 18 х 5/8 140,73 0,625
18 х 18 х 1/2 115,45 0,5
18 х 18 х 3/8 87,91 0,375
16 х 16 х 5/8 127,37 0,581
16 х 16 х 1/2 103,3 0,465
16 х 16 х 3/8 78,52 0,349
16 х 16 х 5/16 65,87 0,291
14 х 14 х 5/8 110,36 0,581
14 х 14 х 1/2 89,68 0,465
14 х 14 х 3/8 68,31 0,349
14 х 14 х 5/16 57,36 0,291
12 х 12 х 5/8 93,34 0,581
12 х 12 х 1/2 76. 07 0,465
12 х 12 х 3/8 58,1 0,349
12 х 12 х 5/16 48,86 0,291
12 х 12 х 1/4 39,43 0,233
10 х 10 х 5/8 76,33 0,581
10 х 10 х 1/2 62,46 0,465
10 х 10 х 3/8 47,9 0,349
10 х 10 х 5/16 40,35 0,291
10 х 10 х 1/4 32,63 0,233
10 х 10 х 3/16 24,73 0,174
9 х 9 х 1/2 55,66 0,465
9 х 9 х 3/8 42,79 0,349
9 х 9 х 5/16 36,1 0,291
9 х 9 х 1/4 29,23 0,233
9 х 9 х 3/16 22. 18 0,174
8 х 8 х 5/8 59,32 0,581
8 х 8 х 1/2 48,85 0,465
8 х 8 х 3/8 37,69 0,349
8 х 8 х 5/16 31,84 0,291
8 х 8 х 1/4 25,82 0,233
8 х 8 х 3/16 19,63 0,174
7 х 7 х 5/8 50,81 0,581
7 х 7 х 1/2 42,05 0,465
7 х 7 х 3/8 32,58 0,349
7 х 7 х 5/16 27,59 0,291
7 х 7 х 1/4 22,42 0,233
7 х 7 х 3/16 17. 08 0,174
6 х 6 х 5/8 42,3 0,581
6 х 6 х 1/2 35,24 0,465
6 х 6 х 3/8 27,48 0,349
6 х 6 х 5/16 23,34 0,291
6 х 6 х 1/4 19.02 0,233
6 х 6 х 3/16 14,53 0,174
6 х 6 х 1/8 9,86 0,116
5-1/2 х 5-1/2 х 3/8 24,93 0,349
5-1/2 х 5-1/2 х 5/16 21.21 0,291
5-1/2 х 5-1/2 х 1/4 17,32 0,233
5-1/2 х 5-1/2 х 3/16 13,25 0,174
5-1/2 х 5-1/2 х 1/8 9. 01 0,116
5 х 5 х 1/2 28,43 0,465
5 х 5 х 3/8 22,37 0,349
5 х 5 х 5/16 19.08 0,291
5 х 5 х 1/4 15,62 0,233
5 х 5 х 3/16 11,97 0,174
5 х 5 х 1/8 8.16 0,116
4-1/2 х 4-1/2 х 1/2 25.03 0,465
4-1/2 х 4-1/2 х 3/8 19,82 0,349
4-1/2 х 4-1/2 х 5/16 16,96 0,291
4-1/2 х 4-1/2 х 1/4 13,91 0,233
4-1/2 х 4-1/2 х 3/16 10,7 0,174
4-1/2 х 4-1/2 х 1/8 7,31 0,116
4 х 4 х 1/2 21,63 0,465
4 х 4 х 3/8 17,27 0,349
4 х 4 х 5/16 14,83 0,291
4 х 4 х 1/4 12. 21 0,233
4 х 4 х 3/16 9,42 0,174
4 х 4 х 1/8 6,46 0,116
3-1/2 х 3-1/2 х 3/8 14,72 0,349
3-1/2 х 3-1/2 х 5/16 12,7 0,291
3-1/2 х 3-1/2 х 1/4 10,51 0,233
3-1/2 х 3-1/2 х 3/16 8,15 0,174
3-1/2 х 3-1/2 х 1/8 5,61 0,116
3 х 3 х 3/8 12.17 0,349
3 х 3 х 5/16 10,58 0,291
3 х 3 х 1/4 8,81 0,233
3 х 3 х 3/16 6,87 0,174
3 х 3 х 1/8 4,75 0,116
2-1/2 х 2-1/2 х 5/16 8,45 0,291
2-1/2 х 2-1/2 х 1/4 7. 11 0,233
2-1/2 х 2-1/2 х 3/16 5,59 0,174
2-1/2 х 2-1/2 х 1/8 3,9 0,116
2-1/4 х 2-1/4 х 1/4 6,26 0,233
2-1/4 х 2-1/4 х 3/16 4,96 0,174
2-1/4 х 2-1/4 х 1/8 3,48 0,116
2 х 2 х 1/4 5,41 0,233
2 х 2 х 3/16 4,32 0,174
2 х 2 х 1/8 3,05 0,116
1-3/4 х 1-3/4 х 3/16 3,68 0,174
1-5/8 х 1-5/8 х 3/16 3,36 0,174
1-5/8 х 1-5/8 х 1/8 2,42 0,116
1-1/2 х 1-1/2 х 3/16 3,04 0,174
1-1/2 х 1-1/2 х 1/8 2,2 0,116
1-1/4 х 1-1/4 х 3/16 2,4 0,174
1-1/4 х 1-1/4 х 1/8 1,78 0,116
Таблица пролетов углового железа

Тип и размер Участник Пространство между двойным каналом Допустимая сосредоточенная нагрузка (фунты)
В центре пролета (футы)
3 4 5 6 7 8
Один угол 3″ x 3″ x 1/4″ 1290 970 770 645 555 485
Один угол 4″ x 3″ x 3/8″ 3330 2500 2000 1670 1430 1250
Один угол 5″ x 3″ x 3/8″ 4900 3660 2930 2440 2100 1830
Один угол 6″ x 4″ x 3/8″ 7350 5500 4400 3670 3140 2750
Одноканальный 4″ @ 5,4 # 4220 3170 2540 2060 1510 1160
Одноканальный 5″ @ 6,7 # 6670 5000 4000 3120 2290 1750
Одноканальный 6″ @ 8,2 # 9560 7170 5740 4370 3220 2460
Одноканальный 7″ @ 9,8 # 13300 10000 8000 6050 4450 3420
Одноканальный 8″ @ 11,5 # 18000 13500 10800 8300 6050 4650
Одноканальный 9″ @ 13,4 # 23300 17500 14000 10800 8000 6080
Одноканальный 10″ @ 15,3 # 29800 22400 17900 14100 10300 7900
Двойной канал 4″ @ 5,4 # 2″ 8440 6340 5080 4220 3620 3170
Двойной канал 5″ @ 6,7 # 2-1/2″ 13340 10000 8000 6660 5720 5000
Двойной канал 6″ @ 8,2 # 2-1/2″ 19120 14340 11480 9580 8200 7180
Двойной канал 7″ @ 9,8 # 3″ 26600 20000 16000 13300 11440 10000
Двойной канал 8″ @ 11,5 # 3″ 36000 27000 21600 18000 15440 13500
Двойной канал 9″ @ 13,4 # 3-1/2″ 35000 28000 23300 20000 17500
Двойной канал 10″ @ 15,3 # 3-1/2″ 35800 29800 25600 22400

Является ли ручная обработка быстрее, чем ЧПУ для простых деталей?
Луч
Вт • BEAMCLAMP
Структурные сечения — данные W Beam
Метрика Глубина эт. Ширина эт. Толстый
W100X19.3 4 1/8 4 3/8
W130X23.8 5 5 3/8
W130X28.1 5 1/8 5 16.07.
W150X13.5 5 7/8 4 3/16
W150X18 6 4 1/4
W150X22,5 6 6 1/4
W150X24 6 1/4 4 3/8
W150X29.8 6 1/4 6 3/8
W150X37.1 6 3/8 6 1/8 16.07.
В200С15 7 7/8 4 3/16
W200X19.3 8 4 1/4
W200X22,5 8 1/8 4 5/16
W200X26.6 8 1/8 5 1/4 5/16
W200X31. 3 8 1/4 5 1/4 3/8
W200X35.9 7 7/8 6 1/2 3/8
W200X41.7 8 6 1/2 16.07.
W200X46.1 8 8 16.07.
В200С52 8 1/8 8 1/2
W200X59 8 1/4 8 1/8 16 сентября
W200X71 8 1/2 8 1/8 16.11.
W200X86 8 3/4 8 1/4 13/16
В200С100 9 8 1/4 15/16
W250X17.9 9 7/8 4 3/16
W250X22.3 10 4 1/4
W250X25.3 10 1/8 4 5/16
W250X28.4 10 1/4 4 3/8
W250X32. 7 10 1/8 5 3/4 3/8
W250X38.5 10 3/8 5 3/4 16.07.
W250X44.8 10 1/2 5 3/4 1/2
W250X49.1 9 3/4 8 16.07.
В250С58 9 7/8 8 1/2
W250X67 10 1/8 8 5/8
W250X73 10 10 16 сентября
В250С80 10 1/8 10 5/8
W250X89 10 1/4 10 1/8 16/11
В250С101 10 3/8 10 1/8 3/4
В250С115 10 5/8 10 1/4 7/8
В250С131 10 7/8 10 1/4 1
В250С149 11 1/8 10 3/8 1 1/8
В250С167 11 3/8 10 3/8 1 1/4
W310X21 11 7/8 4 1/4
W310X23. 8 12 4 1/4
W310X28.3 12 1/8 4 3/8
W310X32.7 12 1/4 4 16.07.
W310X38.7 12 1/4 6 1/2 3/8
W310X44.5 12 3/8 6 1/2 16.07.
W310X52 12 1/2 6 1/2 1/2
В310С60 12 8 1/2
W310X67 12 8 16 сентября
W310X74 12 1/4 8 1/8 5/8
W310X79 12 10 16 сентября
W310X86 12 1/4 10 5/8
W310X97 12 1/8 12 5/8
В310С107 12 1/4 12 16.11.
В310С117 12 3/8 12 1/8 3/4
В310С129 12 1/2 12 1/8 13/16
В310С143 12 3/4 12 1/8 7/8
В310С158 12 7/8 12 1/4 1
В310С179 13 1/8 12 3/8 1 1/8
В310С202 13 3/8 12 3/8 1 1/4
В310С226 13 3/4 12 1/2 1 3/8
В310С253 14 12 5/8 1 9/16
В310С283 14 3/8 12 5/8 1 3/4
В310С313 14 3/4 12 3/4 1 7/8
В310С342 15 12 7/8 2 1/16
В310С375 15 3/8 13 2 1/4
В310С415 15 7/8 13 1/8 2 1/2
В310С454 16 3/8 13 1/4 2 16. 11.
В310С500 16 7/8 13 3/8 2 15/16
W360X32.9 13 3/4 5 5/16
В360С39 13 7/8 5 16.07.
W360X44 13 7/8 6 3/4 3/8
В360С51 14 6 3/4 16.07.
W360X57.8 14 1/8 6 3/4 1/2
В360С64 13 5/8 8 1/2
W360X72 13 3/4 8 5/8
W360X79 13 7/8 8 16.11.
В360С91 13 7/8 10 5/8
В360С101 14 10 3/4
В360С110 14 1/8 10 1/8 13/16
В360С122 14 1/4 10 1/8 7/8
В360С134 14 14 1/2 16. 11.
В360С147 14 1/8 14 5/8 3/4
В360С162 14 3/8 14 5/8 7/8
В360С179 14 1/2 14 5/8 15/16
В360С196 14 5/8 14 3/4 1
В360С216 14 3/4 15 1/2 1 1/16
В360С237 15 15 5/8 1 3/16
В360С262 15 1/4 15 5/8 1 5/16
В360С287 15 1/2 15 3/4 1 7/16
В360С314 15 3/4 15 3/4 1 9/16
В360С347 16 15 7/8 1 3/4
В360С382 16 3/8 16 1 7/8
В360С421 16 3/4 16 1/8 2 1/16
В360С463 17 1/8 16 1/4 2 1/4
В360С509 17 1/2 16 3/8 2 1/2
В360С551 17 7/8 16 1/2 2 16. 11.
В360С592 18 1/4 16 5/8 2 7/8
В360С634 18 5/8 16 3/4 3 1/16
В360С677 19 16 7/8 3 3/16
В360С744 19 5/8 17 3 1/2
В360С818 20 1/4 17 1/4 3 13/16
В360С900 20 7/8 17 3/8 4 3/16
В360С990 21 5/8 17 5/8 4 1/2
В360С1086 22 3/8 17 7/8 4 15/16
В360С1202 22 7/8 18 1/2 5 1/8
W410X38.8 15 3/4 5 1/2 3/8
W410X46.1 15 7/8 5 1/2 16.07.
W410X53 15 7/8 7 16. 07.
В410С60 16 7 1/2
W410X67 16 1/8 7 16 сентября
W410X75 16 1/4 7 1/8 5/8
В410С85 16 3/8 7 1/8 16.11.
В410С100 16 3/8 10 1/4 16.11.
В410С114 16 1/2 10 1/4 3/4
В410С132 16 3/4 10 3/8 7/8
W410X149 17 10 3/8 1
В460С52 17 3/4 6 16.07.
В460С60 17 7/8 6 1/2
W460X68 18 6 5/8
W460X74 18 7 1/2 16 сентября
W460X82 18 1/8 7 1/2 5/8
W460X89 18 1/4 7 1/2 16. 11.
W460X97 18 3/8 7 5/8 3/4
В460С106 18 1/2 7 5/8 13/16
В460С113 18 1/4 11 16.11.
В460С128 18 3/8 11 1/8 3/4
В460С144 18 5/8 11 1/8 7/8
В460С158 18 3/4 11 1/4 15/16
W460X177 19 11 1/4 1 1/16
В460С193 19 1/4 11 1/8 1 3/16
В460С213 19 1/2 11 1/4 1 5/16
В460С235 19 3/4 11 1/4 1 7/16
W530X66 20 3/4 6 1/2 16.07.
W530X74 20 7/8 6 1/2 9/16
W530X85 21 6 1/2 5/8
W530X92 21 8 1/4 5/8
В530С101 21 1/8 8 1/4 16. 11.
В530С109 21 1/4 8 1/4 3/4
В530С123 21 3/8 8 3/8 13/16
W530X138 21 5/8 8 3/8 15/16
В530С150 21 3/8 12 1/4 13/16
В530С165 21 1/2 12 3/8 7/8
В530С182 21 5/8 12 3/8 15/16
В530С196 21 7/8 12 1/2 1 1/16
В530С219 22 12 1/2 1 1/8
В530С248 22 1/2 12 3/8 1 3/8
В530С272 22 3/4 12 1/2 1 1/2
В530С300 23 12 5/8 1 5/8
W610X82 23 5/8 7 1/2
W610X92 23 3/4 7 16 сентября
В610С101 23 3/4 9 16 сентября
В610С113 23 7/8 9 16. 11.
В610С125 24 1/8 9 3/4
В610С140 24 1/4 9 1/8 7/8
W610X153 24 1/2 9 1
В610С155 24 12 3/4 3/4
W610X174 24 1/4 12 3/4 7/8
В610С195 24 1/2 12 7/8 15/16
В610С217 24 3/4 12 7/8 1 1/16
В610С241 25 13 1 1/4
В610С262 25 1/4 12 7/8 1 5/16
В610С285 25 1/2 13 1 7/16
В610С307 25 3/4 13 1 9/16
В610С341 26 13 1/8 1 3/4
В610С372 26 3/8 13 1/8 1 7/8
В610С415 26 3/4 13 1/4 2 1/16
В610С455 27 1/2 13 1/2 2 1/2
В610С498 28 1/2 13 3/4 3
В610С551 29 5/8 14 1/8 3 16 сентября
В690С125 26 3/4 10 5/8
В690С140 28 1/8 10 3/4
В690С152 27 3/4 10 13/16
В690С170 27 5/8 10 1/8 15/16
В690С192 27 3/8 10 1 1/8
В690С217 27 5/8 14 1
В690С240 27 1/4 14 1 1/16
В690С265 27 1/8 14 1/8 1 3/16
В690С289 26 7/8 14 1 5/16
В690С323 28 3/8 14 1/8 1 1/2
В690С350 28 5/8 14 1/4 1 5/8
В690С384 29 14 1/4 1 3/4
В690С457 29 5/8 14 1/2 2 1/16
В690С500 30 3/8 14 5/8 2 1/2
В690С548 31 5/8 15 3
В690С802 32 1/2 15 1/4 3 16 сентября
В760С134 29 1/2 10 3/8 16 сентября
В760С147 29 5/8 10 1/2 16. 11.
В760С161 29 7/8 10 1/2 3/4
В760С173 30 10 1/2 7/8
В760С185 30 1/8 10 1/2 15/16
В760С196 30 1/4 10 1/2 1
В760С220 30 5/8 10 1/2 1 3/16
В760С257 30 1/2 15 1 1/16
В760С284 30 5/8 15 1 3/16
В760С314 31 15 1/8 1 5/16
В760С350 31 1/4 15 1 1/2
В760С389 31 5/8 15 1/8 1 5/8
В760С434 32 15 1/4 1 7/8
В760С484 32 3/8 15 3/8 2 1/16
В760С531 33 1/4 15 5/8 2 16. 07.
В760С582 34 1/4 15 7/8 3
W840X176 33 7/8 11 1/2 3/4
W840X193 33 1/8 11 1/2 7/8
В840С210 33 1/4 11 1/2 15/16
W840X226 33 1/2 11 5/8 1 1/16
В840С251 33 7/8 11 1/2 1 1/4
W840X299 33 5/8 15 3/4 1 1/8
В840С329 33 7/8 15 3/4 1 1/4
W840X359 34 1/8 15 7/8 1 3/8
W840X392 34 1/2 15 3/4 1 9/16
W840X433 34 7/8 15 7/8 1 3/4
W840X473 35 1/8 16 1 7/8
W840X527 35 1/2 16 1/8 2 1/16
В920С201 35 1/2 12 13/16
В920С223 35 7/8 12 15/16
В920С238 36 12 1
В920С253 36 1/4 12 1 1/8
В920С271 36 1/4 12 1/8 1 3/16
В920С289 36 1/2 12 1/8 1 1/4
В920С313 36 3/4 12 1/8 1 3/8
В920С342 35 7/8 16 1/2 1 1/4
В920С345 37 1/8 12 1/8 1 9/16
В920С365 36 1/8 16 1/2 1 3/8
В920С381 37 3/8 12 1/4 1 3/4
В920С387 36 1/4 16 1/2 1 7/16
В920С417 36 1/2 16 5/8 1 9/16
В920С446 36 3/4 16 5/8 1 16.
Разное
Добавить комментарий Отменить ответ
Ваш адрес email не будет опубликован. Обязательные поля помечены *
Комментарий *

Search for:
Рубрики
Отопительные котлы
Производственная промышленность
Рабочие станки
Технические данные
Характеристики
Экология леса
Разное
2019 © Все права защищены. Карта сайта
