Как провести электропроводку в деревянном доме по ПУЭ и прочим стандартам

Чаще всего деревянные дома возводятся на дачных участках. Преимущество данных построек заключается в низких материальных затратах на возведение и высокой скорости строительства. Главный недостаток этого решения — высокая вероятность воспламенения в случае аварийной ситуации в электропроводке. В результате искрения и коротких замыканий стены и потолок легко загорятся. Отсюда и высокие требования к прокладке кабеля в сооружениях со сгораемыми поверхностями в ПУЭ и других НТД. Поэтому давайте разберемся как должна быть проведена электропроводка в деревянном доме безопасно, по ГОСТам и ПУЭ.

• Требования
• Основной процесс
• Создание схемы
• Прокладка линии от улицы к помещению
• Прокладка кабеля по комнатам
• Соединение проводов
• Подключение розеток и выключателей
• Сборка электрощита

Требования

В ПУЭ требования к электропроводкам в различных сооружениях прописаны в Главе 2.

1 (пункты 2.1.31-2.1.51), таблице 2.1.3 и главе 7. При строительстве каркасных зданий руководствуются более свежим документом СП 31-105-2002.

Итак, основными требованиями к монтажу электропроводки в доме из дерева являются:

1. Проводники должны быть изолированы в несгораемый или трудносгораемый материал, на практике используется NYM или ВВГнг-LS.
2. Жилы обязательно должны быть медными.
3. Преимущество рекомендуется отдавать разводке открытой электропроводки в деревянном доме, более подробно смотри таблицу 2.1.3 ПУЭ.
4. Скрытая проводка в деревянном доме возможна (согласно той же табл. 2.1.3 ПУЭ), но при обеспечении её защиты со всех сторон несгораемым материалом (штукатурка, алебастр, металлические трубы), однако именно этот вопрос и вызывает больше всего споров и недоумений. При этом использовать металлорукав либо ПВХ гофру в деревянном доме запрещается поскольку они не обладают локализационной способностью при возгорании.
5. Правильно проводите расчет сечения токопроводящих жил кабеля.
   Рекомендуем выбирать толщину жил с запасом по току в 30% (лучше больше чем меньше, но без фанатизма).
6. Согласно нормам и стандартам, при постройке деревянного дома обязательно наличие заземления, систем TN-C-S или TN-S, а линии должны быть защищены такими устройствами, как автоматический выключатель и УЗО или дифавтоматом.
7. Если у вас деревянный дом каркасной конструкции, то согласно вышеуказанному СП можно прокладывать скрытую проводку в полостях заполненных утеплителем и т. п.

Важно! Скрытой проводкой является не только проводка в штробах под штукатуркой, но и проводка в пустотах конструкций, закрытая подвесными потолками и обшивками.

Основной процесс

Основной процесс электромонтажа не сложный. Все, что нужно, это сделать схему электропроводки в деревянном доме, приобрести все комплектующие, осуществить подготовительные работы и монтаж.

После данных операций, готовая линия согласовывается с Госэнергонадзором, и если замечаний не будет, в течении 5 дней Вас подключат к электросети.

Создание схемы

На специальной схеме электропроводки отмечается точное местонахождение всех элементов (от розетки до эл. счетчика), места прохождения кабеля по деревянном дому. Так же на проекте необходимо указать точные расстояния прохождения проводки возле дверных проемов, потолка, пола.

Рекомендуем Вам в качестве заготовки для схемы использовать план дома, т. к. в данном документе соблюдаются точные размеры комнат, дверных проемов, окон.

При составлении схемы электропроводки используйте следующие правила и советы:

1. Распределительный щит устанавливается в коридоре. Высота установки щитка должна быть такой, чтобы дети не достали до него (примерно 1,5 м над землей).
2. Розетки, как правило, устанавливаются на любой высоте от пола (ГОСТ, СНиП и ПУЭ не обговаривают данный момент). Сначала спланируйте расстановку мебели и бытовой техники, чтобы знать, где необходимо установить розетку (иначе после ремонта придется покупать удлинители).
3. Рекомендуемая высота крепления выключателей — 80 и 150 см. Все выключатели в доме должны находиться на одной высоте (с эстетических соображений). При входе в комнату изделие должно быть размещено со стороны дверной ручки.
4. Линия может проходить как внизу (20 см от пола), так и вверху стены (20 см от потолка), причем строго вертикально и строго горизонтально. Поворот трассы осуществляется под прямым углом.
5. На основании готовой схемы необходимо подсчитать точное количество элементов, после чего приобрести их и приступать к монтажу электропроводки в деревянном доме своими руками.

Прокладка линии от улицы к помещению

Существует 2 способа наружной прокладки кабеля: воздушный и подземный.

Первый вариант более дешевый, но в то же время чаще подвергается авариям (ЛЭП может повредиться при сильных порывах ветра либо падении дерева на столб). К тому же воздушная электропроводка может устанавливаться, если расстояние до объекта составляет не более 25 метров. Если расстояние к дому из дерева будет больше, придется самому устанавливать промежуточную опору (еще один столб), что может заметно «ударить по карману».

Подземная прокладка кабеля является более трудоемким и дорогим мероприятием, но в то же время обеспечит долгий срок службы Вашей электропроводки.

О том, как подключить электричество на участок, мы рассказывали в отдельной статье, с которой рекомендуем ознакомиться!

Прокладка кабеля по комнатам

Чаще всего осуществляется открытый электромонтаж в деревянном доме. Существует несколько способов монтажа проводки, а именно: в каналах, в гофре, на специальных изоляторах (роликах) либо в электротехническом плинтусе. На фото показаны все варианты, поэтому можете сразу же сравнить их между собой.

Кабель-каналы — удобный вариант для электромонтажа, легко фиксируются, а с правильным подходом не портят, а дополняют интерьер деревянного дома. Кстати существуют каналы с расцветкой «под дерево».

Преимущество прокладки проводки в электротехническом плинтусе в том, что так вы уменьшите количество кабель канала на стенах, тем самым скрыв проводку от глаз. Такой вариант и снижает вероятность механических повреждений линии, а если расположить розетки на высоте 15-20 сантиметров над уровнем пола — то проводка будет практически незаметна.

Выключатели при этом можно смонтировать на нужной высоте, проложив провод в нише дверного проёма, за обналичником в металлической трубе. Тогда проводку будет совсем не видно. Таким образом вы выполните и требования ПУЭ и интерьер ваш не пострадает.

Хорошо соответствует ПУЭ «ретро-проводка». То есть вам нужен витой шнур и керамические ролики (изоляторы). Это вариант для интерьера под старину. Но ретро-провод неоправданно дорогой, да и необходимость покупки роликов и другой фурнитуры только увеличит смету.

Рекомендуем Вам просмотреть данные видео инструкции, которые Вам наглядно покажут все нюансы монтажных работ:

Соединение проводов

В местах ответвления кабеля к розеткам и выключателям, а также в местах соединения двух жил необходимо устанавливать распределительные коробки. Данные изделия служат для скрепления нескольких контактов и их защиты.

Основными способами соединения проводов в распределительной коробке являются:

• соединение с помощью ваг;
• соединение сизами;
• опрессовка гильзами;
• сварка;
• пайка.

Важно! Соединение проводов с помощью скруток запрещено в любом сооружении, потому что со временем контакт ослабевает и начинает греться.

Если выполнять монтаж электропроводки в деревянном доме по ПУЭ, тут же и говорится о запрете скруток:

ПУЭ 2. 1.21. Соединение, ответвление и оконцевание жил проводов и кабелей должны производиться при помощи опрессовки, сварки, пайки или сжимов (винтовых, болтовых и т. п.) в соответствии с действующими инструкциями, утвержденными в установленном порядке.

СИЗы представляют собой изолирующие колпачки, которые накручиваются на скрутку жил. Они недорогие и очень практичные. Достаточно зачистить изоляцию на 2-3 см, и скрутить между собой оголенные контакты, после чего накрутить колпачок. О том, как соединить провода сизами, читайте в статье, на которую мы сослались.

Соединение клеммниками WAGO достаточно надёжное. Но учтите, что их лучше использовать в не слишком мощных соединениях. При монтаже обращайте внимание на номинальный ток клеммника и не пользуйтесь подделками. Подключение мощных приборов типа бойлеров, посудомоечных машин и котлов нужно выполнять винтовыми клеммниками, гильзованием, сваркой или пайкой, а еще лучше проложить от щитка целый неразрывный провод.

Гильзование, сварка или пайка являются лучшими вариантами из перечисленных при монтаже проводки в деревянных домах. О том, как опрессовать провода гильзами, читайте в нашей статье.

Про пайку и сварку проводов также есть отдельные публикации на сайте:

• https://samelectrik.ru/uchimsya-payat-provoda-rassmotrenie-vsex-nyuansov-pajki.html
• https://samelectrik.ru/svarka-mednyx-i-alyuminievyx-provodov.html

Подключение розеток и выключателей

После того, как вся электропроводка будет проведена, необходимо установить выключатели и розетки. Рекомендуем вам использовать все электроустановочные изделия в оформлении «под дерево». Разница в стоимости может быть не существенной, но в интерьере они будут выглядеть лучше, также можете обратить внимание на линейки розеток и выключателей Schneider Electric и Legrand. Продукция этих производителей впишется в любой интерьер.

Сборка электрощита

Правильно подобрать сечение кабеля и проложить кабельные линии хоть и важно, но это еще не будет означать что ваша проводка в доме из дерева в безопасности. Нужно грамотно подобрать защиту — автоматы, дифавтоматы, УЗО, реле напряжения и прочее. Это сэкономит затраты на ремонт в случае аварийных ситуаций, а также обезопасит вас и ваше жильё.

В случае повреждения изоляции кабелей грызунами — сработает защита и пожар не произойдет.

Поэтому нужно разделить проводку на группы:

1. Освещение
2. Розетки
3. Мощные электроприборы

Обязательно защитите эти группы индивидуальными автоматами и УЗО. Устройство защитного отключения обязательно нужно устанавливать на цепи, от которых запитан водонагреватель, электрокотёл, посудомоечная и стиральная машины и другие мощные потребители, особенно если они находятся в сырых помещениях.

Тогда для кабеля с сечением жил в 1.5 кв. мм (цепи освещения) выбирают автомат с номинальным током в 6-10 ампер, а для 2.5 кв. мм — 16 ампер.

Групповые УЗО на розетки или отдельные потребители должны иметь ток утечки (дифференциальный ток, он же Id) в пределах 10-30 мА, а общее УЗО, его еще называют вводным или противопожарным выбирают с током утечки больше чем на групповых, например 100-300 мА.

Также на ввод иногда устанавливают селективное УЗО — оно отличается от обычного большим временем срабатывания. Номинальный ток УЗО должен быть выше чем ток автомата, которым защищена эта группа, то есть АВ на 10А — УЗО на 16А, АВ на 16А — УЗО на 25А.

Схема сборки однофазного щита в деревянном доме:



Если вы провели 3 фазы на участок, схема распределительного щита может иметь вид:

После того, как проводка будет проведена, а щиток собран, рекомендуем вызвать электрика, чтобы он все проверил и возможно устранил явные ошибки. Далее нужно пройти приемо-сдаточные испытания, получить Акт допуска на подключение к сети, а также вызвать представителя РЭС для опломбировки счетчика и вводного автомата.

Вот и вся пошаговая инструкция, подробно объясняющая, как проводится электропроводка в деревянном доме своими руками. Обязательно выполняйте электромонтаж по ПУЭ и другим существующим стандартам. Они разработаны и собраны на основании большого количества несчастных случаев, которых можно было избежать простым соблюдением правил. Надеемся, предоставленные советы и схемы помогли вам самостоятельно выполнить электромонтаж или хотя бы сэкономить на некоторых этапах монтажа.

Рекомендуем Вам так же ознакомиться со статьей: отопление деревянного дома электричеством!

Опубликовано 19.07.2014 Обновлено 03.02.2021 Пользователем Александр (администратор)

пошаговая инструкция разработки схемы и рекомендации по подключению

Работы, связанные с электричеством, требуют внимания, соблюдения правил и аккуратности. А электропроводка в деревянном доме своими руками требует еще большего внимания: материал очень пожароопасен. Потому, при планировании и монтаже обращайте внимание на требования и рекомендации нормативных документов. Если опыта у вас недостаточно, очень желательно перед подключением, а еще лучше также и перед началом монтажа, пригласить на консультацию грамотного электрика. Он сможет указать вам на недоработки и просчеты.

Содержание статьи

Схема электропроводки в доме

По действующим нормам при подключении электричества без трансформатора потребляемая мощность для частного дома не должна превышать 15 кВт. Ее находят, сложив мощность всех электроприборов, которые могут быть включены одновременно. Если найденная цифра меньше 15 кВт, вводный автомат ставят на 50 А. Если мощность больше, необходим еще трансформатор. Его параметры вам укажут в проекте, так как в этом случае, без него не обойтись.

Надо продумать проводку так чтобы было удобно пользоваться и чтобы одинаковые потребители были на одном автомате

Где ставить вводный щит, требования к корпусу

В последнее время представители организаций энергоснабжения требуют устанавливать счетчики (и вводные автоматы, соответственно) на улице. Это делается для того, чтобы была возможность проконтролировать потребление даже в том случае, если хозяев нет дома. Но это требование ничем не подкреплено, и, если вы желаете, можете все устанавливать внутри дома. Но чаще, чтобы не препираться с контролерами, требования выполняют, и устанавливают автомат и счетчик на улице.

Вариант построения схемы электроснабжения дома

Для установки на улице автомат защиты (АЗ) и счетчик должны быть в герметичном корпусе, защищенном от попадания пыли, грязи и влаги. Класс защиты для установки  должен быть не ниже IP-55. Для удобства контроля показаний в дверце бокса для электросчетчика должно быть окошко. Для установки внутри деревянного дома требования несколько ниже:  IP-44, но корпус обязательно должен быть металлический.

Организация ввода в дом

После вводного автомата устанавливается электрический счетчик, затем устанавливается еще УЗО — для аварийного отключения электропитания при наличии короткого замыкания, а потом кабель заводится на электрощит внутри дома. Номинал автомата внутри дома должен быть на одну ступень ниже, чем установленный снаружи. В этом случае при наличии проблем, первым сработает автомат в доме и вам не придется каждый раз карабкаться на стену к установленному там вводному автомату.

Схема электропроводки в деревянном доме при однофазном подключении (220 В)

В щитке установлены однополюсные автоматы, к которым подключены провода, расходящиеся по помещениям. Они крепятся на DIN-рейки, их количество набирается в зависимости от того, сколько потребуется отдельных «веток»  электроснабжения.  Чтобы узнать, сколько автоматов должно стоять в вашем щитке, считаете количество необходимых  групп, добавляется «на развитие» два-три свободных автомата. Это и будут «ветки». По полученному количеству подбираете электрощит по размерам.

Разбиваем потребителей на группы

При планировании схемы электропроводки в деревянном доме, все точки подключения разбиваются на отдельные группы (их часто называют группами потребления). Например, все розетки на первом этаже запитываются от одного автомата, отдельное устройство ставят на осветительные приборы в доме, еще один — на освещение улицы. Если будет использоваться какое-то мощное электрооборудование — бойлер, электрокотел, электроплита и т.п.  — для них желательно провести отдельные ветки электроснабжения и установить персональные автоматы. Отдельные устройства защиты устанавливаются и для электропитания хозяйственных построек (если не хотите тянуть к ним отдельные вводы и устанавливать отдельный счетчик, но только при условии, что мощность всех электроприборов не превышает 15 кВт).

Можно представить схему проводки в деревянном доме в таком виде. Так проще понять, какие устройства и кабели потребуются. Если дописать длину кабелей, можно будет высчитать и метраж кабелей/проводов

С точки зрения безопасности, лучше сделать как можно больше отдельных ветвей электропитания. Это увеличит количество автоматов и увеличит стоимость проекта, но уменьшит количество потенциально опасных мест соединения. Именно в местах отвода проводников чаще всего возникают проблемы: контакты окисляются, нагреваются, затем начинают искрить. Потому лучше количество соединений сделать как можно меньше.

Пример нарисованной на плане схема электропроводки в деревянном доме

И, на последнем этапе, желательно на плане дома нарисовать схему разводки электричества по помещениям. Группы потребителей при этом проще рисовать разными цветами. Так вы сможете более полно представить себе, как будет выглядеть схема электропроводки в деревянном доме, ее будет проще делать своими руками. Например, все может выглядеть так, как на фото ниже.

Виды электропроводки в деревянном доме

После установки щитка и монтажа всех необходимых автоматов можно приступать к разводке электрических кабелей в доме. В деревянном доме есть три способа проложить электрокабель:

• Открытая или наружная электропроводка — на специальных изоляторах. Этот способ был очень популярен  в начале прошлого века, а сегодня снова входит в моду в помещениях, оформленных в стиле ретро.

  Открытая проводка на изоляторах становится снова популярной в интерьерах в стиле ретро

• Проводка в кабель-каналах или специальных проводах. По сути, это тоже открытая проводка — она доступна в любой момент времени, только провода уложены с специальные лотки. Одна из разновидностей этого типа проводки — в плинтусах.

  Проводка в кабель-каналах

• Закрытая (скрытая) проводка. В деревянном доме возможна, если предусматривается обшивка стен или потолка. В этом случае кабели укладываются в гофрированный металлический рукав (не пластиковый) или в металлические трубы и в таком виде разводятся по дому. Причем углы сгиба должны быть 90°,120° или 135°: так обеспечивается возможность перетяжки — замены поврежденных участков кабеля без разрушения отделки. Потом вся проводка прячется за отделочными материалами.

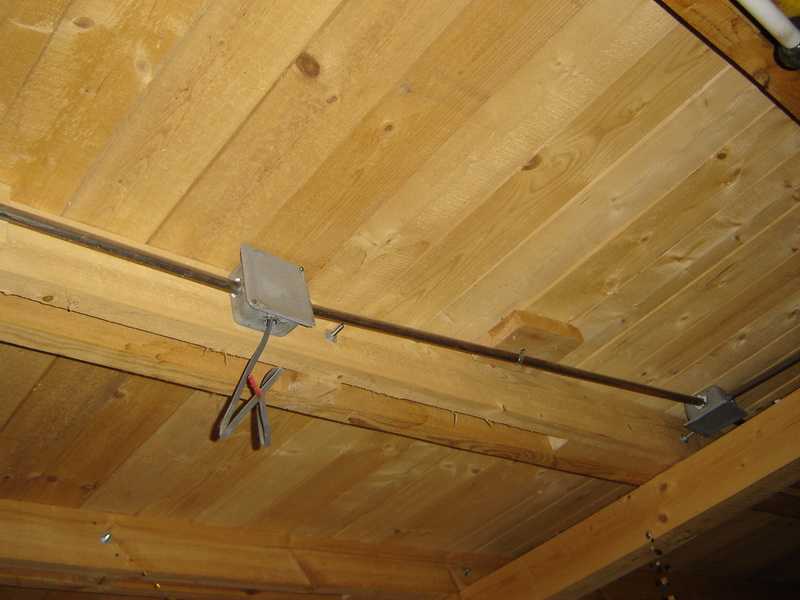

  Скрытая проводка должна прокладываться в трубах или металлической гофре

Особенности закрытой проводки в деревянном доме

Как вы поняли, закрытую проводку можно делать на этапе строительства или капитального ремонта. Причем при ее прокладке есть особенности: все узлы соединений должны быть смонтированы в специальных металлических коробках, к которым должен быть свободный доступ. Их нельзя прятать под отделкой, потому их крышки подбирают в тон и/или стараются расположить в местах, не привлекающих внимания.

При устройстве скрытой проводки в деревянном доме обязательно все соединения делают в металлических монтажных коробках

Если скрытая проводка в деревянном доме ведется не кабелем, а изолированными проводами, толщина стенок металлических труб регламентирована:

• для медного провода сечением до 2,5 мм² толщина стенок может быть любой;
• при сечении до 4 мм² толщина металлической стенки должна быть не менее 2,8 мм;
• если жилы имеют сечение от 4,5 до 10 мм² труба должна иметь стенку не менее 3,2 мм;
• при сечении от 10,2 до 16 мм² стенка должна быть не тоньше, чем 3,5 мм.

При прокладке электрических кабелей требований к толщине стенок металлической трубы нет, потому допустимо кабели (они имеют двойную и тройную изоляцию)  укладывать в металлическую гофру или, как еще говорят, в металлорукав. Это намного удобнее и быстрее.

Прокладка кабеля в гофрированном металлическом шланге (металлорукаве) намного удобнее и требует меньших затрат времени и денег

Но в любом случае, так как провода будут спрятаны, доступ к ним крайне ограничен. Вносить изменения в существующую сеть — хлопотно и дорого. Потому, перед тем как приступить к установке закрытой электропроводки в деревянном доме, внимательно проверьте схему и делайте все очень тщательно и скрупулезно.

Правила установки электропроводки кабель-каналах

При устройстве открытой электропроводки или прокладке ее в кабель-каналах тоже есть свои правила. Они касаются того, на каком расстоянии от пола, потолка, углов и других конструкция можно их располагать. Все эти нормы для большей наглядности отображены на фото.

Как можно устанавливать открытую проводку на изоляторах или кабель-каналах

Выбор сечения кабеля и его подключение

Сечение жил кабеля выбирают в зависимости от плановой нагрузки (в кВт) и материала жилы. Совсем необязательно делать всю разводку кабелем с одинаковой жилой. Можно сэкономить без ущерба для безопасности. Для этого на каждый участок подобирают сечение в зависимости от мощности приборов, которые будут сюда подключаться. Их потребляемая мощность суммируется, добавляется около 20% запаса и по этой величине в таблице подбирается сечение.

Таблица выбора сечения электрокабеля в зависимости от нагрузки

Для подключения электропитания в деревянном доме добавляются еще требования по пожарной безопасности. Основное — оболочка провода должна быть негорючей. В таких проводах в наименовании есть буквы «нг». Для обеспечения требуемой степени защиты также необходима двойная (ВВГ) или тройная (NYM) изоляция кабелей.

Чтобы электропроводка в деревянном доме своими руками была сделана правильно, лучше всего использовать кабели с разноцветными жилами. Тогда вы точно не перепутаете ноль с фазой или заземлением. Обычно цвета распределяются таким образом:

Если покупать будете кабель европейского производства, там цвета другие:

• «земля» — желто-зеленый;
• «ноль» — белый;
• «фаза» — красный.

Выбор розеток и выключателей

Для обеспечения пожарной безопасности в деревянном доме устанавливаться должны розетки и выключатели, имеющие металлическую монтажную пластину. Сначала на стену монтируется она, затем устанавливается внешняя панель. Допускается использование пластиковых пластин, но пластик должен быть негорючим и иметь соответствующий сертификат пожарного надзора.

Розетки и выключатели в деревянном доме должны иметь негорючие монтажные пластины

Причем, для безопасного подключения большинства современной аппаратуры требуется трехпроводные розетки с заземляющим проводом. Требуется заземление и при подключении освещения, но внутри помещения это часто не выполняется. А вот для освещения на улице наличие заземления необходимо: тут условия эксплуатации намного сложнее.

Электропроводка в деревянном доме своими руками: правила монтажа

В деревянном доме нужно постоянно помнить, что материал горюч и в данном случае лучше перестраховаться. Электропроводка в деревянном доме своими руками делается с соблюдением основных правил:

• Сначала собирается вся схема, проверяется работоспособность каждой ветки (тестером). Каждую из линий электропитания проверяем на отсутствие  короткого замыкания, «на землю». Только потом провода подключаются к автомату. Рекомендуем сразу подписывать что подключено. Потом проще искать неисправности. Подключив одну линию, включаете электропитание, подключаете нагрузку. Если сработок нет, отлично — можно продолжать. Выключаете автоматы (который идет на проверенную уже линию и вводный), работаете со следующей линией. После того как все линии проверены и подключены (подписаны), врубается вводный автомат. Затем, постепенно, по одному, включаются линии.
• Монтаж электропроводки в деревянном доме ведется только целыми кусками кабеля без соединений и скруток.
• Прокладка проводки проходит поэтапно. Уложив кусок кабеля, обязательно проверяем целостность изоляции уложенного куска кабеля. Для этого жилы и изоляцию «прозванивают» относительно земли и жил.
• При разделке кабеля оставляют запас длинны  — не менее 15-20 см. Если при неправильном соединении можно будет перезаделать не перетягивая кабели.
• Обязательно следят за цветами проводов.

С соблюдением этих правил электропроводка в деревянном доме, сделанная самостоятельно, будет безопасной и надежной.

6 различных типов электрических проводов и как их выбрать

К

Тимоти Тиле

Тимоти Тиле

Тимоти Тиле имеет степень младшего специалиста в области электроники и является местным электриком № 176 IBEW с более чем 30-летним опытом работы в жилых, коммерческих и промышленных электросетях.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 09. 06.22

Рассмотрено

Ларри Кэмпбелл

Рассмотрено Ларри Кэмпбелл

Ларри Кэмпбелл (Larry Campbell) — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s Наблюдательный совет

Ель / Марго Кавин

Электрический провод обычно изготавливается из меди или алюминия, и эти проводящие материалы изолированы как провода, которые подводят электричество к различным частям вашего дома.

Когда вы устанавливаете новую проводку, выбор правильного провода или кабеля — это полдела. С другой стороны, при осмотре старой проводки в вашем доме идентификация типа провода может многое рассказать вам о цепи, к которой принадлежит проводка (например, если вы открываете распределительную коробку и вам нужно определить, какие провода куда идут). Электропроводка для современных домов довольно стандартна, и большинство домов, построенных после середины 1960-х годов, имеют аналогичные типы электропроводки. Любая новая электрическая установка требует новой проводки, которая соответствует местным строительным нормам.

Ниже вы узнаете о различных типах домашних электрических проводов, чтобы выбрать правильный вариант для точного и безопасного выполнения электрических проектов.

Терминология подключения

Это помогает понять несколько основных терминов, используемых для описания проводки. Электрический провод — это тип проводника, который представляет собой материал, проводящий электричество. В случае бытовой проводки сам проводник обычно медный или алюминиевый (или алюминиевый с медной оболочкой) и представляет собой либо сплошную металлическую жилу, либо многожильный провод.

Большинство проводов в доме изолированы, то есть покрыты непроводящим пластиковым покрытием. Одним заметным исключением являются заземляющие провода, которые обычно состоят из сплошной меди и либо изолированы зеленой оболочкой, либо неизолированы (голы).

Предупреждение

Многие большие провода в вашем доме находятся под напряжением от 120 до 240 вольт, часто называемым сетевым напряжением, и к ним может быть очень опасно прикасаться. В вашем доме также есть несколько проводов, по которым проходит гораздо меньшее количество «низковольтного» тока. Они менее опасны, а у некоторых переносимое напряжение настолько низкое, что вероятность поражения электрическим током практически отсутствует. Однако пока вы точно не знаете, с какими проводами имеете дело, лучше относиться ко всем им как к опасным.

17 инструментов, которые могут вам понадобиться для электромонтажных работ

• 01 из 06

  Кабель NM

  Ель / Марго Кавин

  • Подходит для: Внутреннее использование в сухих помещениях

  Неметаллический (NM) кабель, который часто называют «Romex» в честь одной популярной торговой марки, представляет собой тип электрической проводки, предназначенный для внутреннего использования в сухих местах. НМ — самый распространенный тип проводки в современных домах. Он состоит из двух или более отдельных проводов, обернутых в защитную пластиковую оболочку. Кабель NM обычно содержит один или несколько «горячих» (токонесущих) проводов, нулевой провод и провод заземления.

  Эти проводники изолированы белым (обычно нейтральным) и черным (обычно горячим) цветом для монтажа. Большинство кабелей NM имеют уплощенную трубчатую форму и незаметно проходят сквозь стены, потолок и пол вашего дома.

  Наконечник

  В качестве альтернативы кабелю NM отдельные провода могут быть проложены внутри жесткой или гибкой металлической или пластиковой трубки, называемой кабелепроводом. Кабелепровод обычно используется там, где проводка будет открыта, а не скрыта внутри стен, полов или потолков.


  Почти вся проводка в розетках и светильниках в современном доме выполнена из кабеля НМ. Этот тип провода используется для скрытой проводки в стенах, так как он дешевле, чем использование трубопровода. Наиболее распространенные размеры и номинальная сила тока (ампер):

  • 14-й калибр (15-амперные цепи)
  • 12-й калибр (20-амперные цепи)
  • 10-й калибр (30-амперные цепи)
  • 8-й калибр (40-амперные цепи)
  • 6-калибр (55-амперные цепи)

  Кабель NM теперь продается с внешней оболочкой с цветовой маркировкой, указывающей на сечение провода:

  • Белая оболочка обозначает кабель NM с проводниками 14-го калибра.
  • Желтая оболочка обозначает кабель NM с проводниками 12-го калибра.
  • Оранжевая оболочка обозначает кабель NM с проводниками 10-го калибра.
  • Кабель с черной оболочкой используется как для провода 6-го, так и 8-го калибра.
  • Серая оболочка не используется для кабеля NM, но зарезервирована для подземного (UF) кабеля или кабеля служебного входа (SE или SER).

  С кабелем NM опасно обращаться, когда проводники цепи находятся под напряжением.

  Руководство по покупке проводов и электрических кабелей Romex

• 02 из 06

  Кабель UF

  Ель / Марго Кавин

  • Подходит для: Подземный провод для наружных светильников

  Подземный фидер (UF) — это тип неметаллического кабеля, предназначенный для влажных мест и прямого закапывания в землю. Он обычно используется для питания наружных светильников, таких как фонарные столбы. Как и стандартный кабель NM, UF содержит изолированные горячие и нейтральные провода, а также неизолированный медный провод заземления. Но в то время как оболочка кабеля NM представляет собой отдельную пластиковую оболочку, оболочка кабеля UF представляет собой твердый пластик, который окружает каждый провод. Этот тип электрического провода также немного дороже, чем провод NM, из-за его прочной изоляции. Кабель UF обычно продается с серой внешней оболочкой.

  Кабель UF также используется для проводки основных цепей и несет опасное напряжение, пока цепи включены.

• 03 из 06

  Провод THHN/THWN

  Ель / Марго Кавин

  • Подходит для: Изолированные провода внутри кабелепроводов

  THHN и THWN — это коды для двух наиболее распространенных типов изолированного провода, используемого внутри кабелепровода. В отличие от кабеля NM, в котором два или более индивидуально изолированных проводника (медных или алюминиевых) связаны внутри пластиковой оболочки, провода THHN и THWN представляют собой одиночные проводники, каждый из которых имеет свою цветовую маркировку изоляции. Вместо того, чтобы быть защищенным оболочкой кабеля NM, эти провода защищены трубчатым металлическим или пластиковым кабелепроводом.

  Кабелепровод часто используется в незавершенных помещениях, таких как подвалы и гаражи, а также для коротких открытых участков внутри дома, например, для подключения проводки к мусоросборникам и водонагревателям. Цены на эти провода обычно аналогичны проводам NM (плюс стоимость кабелепровода). Буквы обозначают особые свойства изоляции проводов:

  • T: Термопласт
  • H: Термостойкий; HH означает высокую термостойкость
  • W: Подходит для влажных помещений
  • N: С нейлоновым покрытием для дополнительной защиты

  Провода THHN и THWN имеют цветную оболочку, которая обычно используется для обозначения их функции в цепи:

  • Провода питания: Черный, красный, оранжевый
  • Нейтральные провода: Белый, коричневый
  • Провода заземления: Зеленый, желто-зеленый

  Провода THHN и THWN — это провода цепи, с которыми никогда нельзя обращаться, когда цепи включены.

  Максимально допустимое количество электрических проводов в кабелепроводе

• 04 из 06

  Низковольтный провод

  Ель / Марго Кавин

  • Подходит для: Цепей, требующих 50 В или менее

  Низковольтная проводка используется для цепей, обычно требующих 50 вольт или меньше. Несколько распространенных типов: провод ландшафтного освещения, соединения спринклерной системы, провод звонка (для дверных звонков), провода акустической системы и провода термостата. Размеры проводов варьируются от 22 до 12 калибра, и эти провода могут быть изготовлены из меди или алюминия. Провода низкого напряжения обычно изолированы и могут быть заключены в оболочку кабеля или объединены в витые пары, подобно проводу шнура лампы. Его следует использовать только для низковольтных приложений. Обычно это очень маленькие провода, которые сильно отличаются от проводки стандартной цепи, и их стоимость, как правило, ниже, чем у других бытовых проводов.

  С низковольтными проводами редко случаются серьезные удары, но все же всегда лучше отключать устройства перед работой с ними.

• 05 06

  Телефон и кабель передачи данных

  Ель / Марго Кавин

  • Подходит для: Стационарные телефоны и подключение к Интернету

  Телефонная проводка и проводка для передачи данных — это низковольтные провода, используемые для «стационарных» телефонов и подключения к Интернету, обычно из меди. Телефонные кабели могут содержать четыре или восемь проводов. Кабель категории 5 (Cat 5), наиболее распространенный тип бытовой электропроводки для передачи данных, содержит восемь проводов, свернутых вместе в четыре пары. Его можно использовать как для телефона, так и для передачи данных, и он предлагает большую емкость и качество, чем стандартный телефонный провод. Как и низковольтный провод, он часто дешевле, чем другие типы бытовой проводки, такие как кабели NM или UF.

  Хотя проводка передачи данных действительно имеет небольшое напряжение, все, что ниже 30 вольт, обычно считается безопасным (бытовая цепь имеет напряжение около 120 вольт). Однако всегда существует опасность соприкосновения проводки данных с бытовой проводкой, поэтому с ней следует обращаться осторожно и избегать прикосновения к оголенным проводам.

• 06 из 06

  Коаксиальный кабель

  Ель / Марго Кавин

  • Подходит для: Проводка данных

  Коаксиальный кабель становится менее распространенным благодаря использованию других форм передачи данных, таких как HDMI, для передачи телевизионных данных. Коаксиальный кабель представляет собой круглый кабель с оболочкой, который имеет внутренний проводник (обычно медный), окруженный трубчатым изолирующим слоем, окруженным трубчатым токопроводящим экраном из плетеной проволоки. Его можно определить по резьбовым соединителям, которые используются для соединения и соединения устройств.

  Коаксиальный кабель когда-то был стандартом для подключения телевизоров к антенне или кабельным службам и до сих пор часто используется для подключения спутниковых антенн или для доставки телевизионных услуг по подписке в домашнюю точку распространения. Обычно он имеет черную или белую изоляцию и идеально круглую форму, что позволяет легко отличить его от кабелей электрических цепей NM. Коаксиальный кабель можно найти по доступным ценам в большинстве магазинов бытовой техники и электроники.

  Незначительное количество напряжения, передаваемого сигналами по коаксиальному кабелю, делает очень маловероятным возникновение любого типа удара током — при условии, что кабели не соприкасаются с другим источником тока.

Выбор типа электрического провода

Независимо от того, заменяете ли вы старую проводку в своем доме или добавляете новые электрические провода, важно выбрать правильный тип. Всегда выбирайте электрический провод, предназначенный для той цели, для которой вы собираетесь его использовать. Например, во влажных местах на открытом воздухе всегда следует выбирать провод UF, чтобы обеспечить защиту электрической системы вашего дома от непогоды. Также следует учитывать силу тока и напряжение каждого провода, а провода должны быть согласованы с правильными потребностями каждого электрического проекта. Если вы не уверены, какой тип электрического провода вам нужен, полезно проконсультироваться с профессиональным электриком, прежде чем устанавливать какие-либо электрические линии в вашем доме.

Знакомство с маркировкой электрических проводов

Источники статей

The Spruce использует только высококачественные источники, в том числе рецензируемые исследования, для подтверждения фактов в наших статьях. Прочтите наш редакционный процесс, чтобы узнать больше о том, как мы проверяем факты и делаем наш контент точным, надежным и заслуживающим доверия.

1. Купхальдт, Тони Р. и Джон Хогери. Прикладное промышленное электричество. Электробезопасность: насколько опасен электрический ток ? Университет штата Айова, 2020.

Основы электрических кабелей для домовладельцев | Семейный мастер на все руки

Прежде чем приступить к следующему проекту домашней проводки, вооружитесь основной информацией об электрических кабелях и проводке, которые вы, вероятно, увидите.

Наши редакторы и эксперты тщательно отбирают каждый продукт, который мы представляем. Мы можем получать комиссию от ваших покупок.

1 / 11

Family Handyman

Типы электрических кабелей: основные сведения

Проход с проводами и кабелями в вашем домашнем центре может быть довольно запутанным местом. Мы научим вас, как идентифицировать различные типы электрических проводов и их назначение, а также как определить размер отдельных проводов и их назначение. Вы сможете избежать путаницы, получить именно то, что вам нужно, и обеспечить безопасность вашей проводки.

2 / 11

Семейный мастер на все руки

Кабель и провод

Люди часто используют эти термины как синонимы, но есть разница:

• Кабель представляет собой сборку из двух или более проводов в одной оболочке.
• Провода представляют собой отдельные изолированные или неизолированные жилы внутри оболочки.

3 / 11

Калибр проводов

Провода бывают разных размеров и калибров в зависимости от силы тока цепи, в которой они используются. Это нелогично, но чем больше число, тем меньше провод.

Наиболее распространенные размеры, которые вы найдете в жилых помещениях, — это 14-й и 12-й калибр. В более крупных приборах, таких как электрические плиты, электрические водонагреватели, электрические сушилки и центральные кондиционеры, часто используется провод 10-го, 8-го или даже 6-го калибра.

Если вы добавляете розетку, вам нужно использовать провод того же сечения, что и существующая проводка. Как узнать свой старый датчик проводки? Вот простой визуал.

4 / 11

Family Handyman

Кабель по номерам

Электрический кабель классифицируется двумя номерами, разделенными дефисом, например 14-2. Первая цифра обозначает сечение проводника; вторая обозначает количество жил внутри кабеля.

Например, на 14-2 есть две жилы 14-го калибра: горячая и нейтральная. Этот кабель также содержит оголенный медный провод в качестве земли. Отдельные проводники также имеют цветовую маркировку, что указывает на их назначение в цепи.

5 / 11

Цветовая маркировка внешней оболочки

Цвет внешней оболочки кабеля указывает на сечение провода внутри оболочки, а также на номинальную силу тока в цепи.

БЕЛЫЙ = провод калибра 14, цепь 15 А

ЖЕЛТЫЙ = провод 12 калибра, цепь 20 А

ОРАНЖЕВЫЙ = провод 10 калибра, цепь 30 А схемы. Проверьте маркировку оболочки для определения калибра и характеристик цепи.

СЕРЫЙ = Подземный кабель. Поскольку все кабели UF (подземные фидеры) серого цвета, проверьте маркировку оболочки, чтобы узнать калибр и характеристики цепи.

6 / 11

Апрельский кот/Shutterstock

Не все кабели имеют цветовую маркировку

Цветовая маркировка оболочки кабеля началась в 2001 году и до сих пор является добровольной. Если у вас старая проводка, не думайте, что она соответствует текущей цветовой кодировке. Однако большинство производителей теперь следуют стандартному цветовому коду.

Проблемы с проводкой и ошибки слишком распространены, и, если их не исправить, они могут вызвать короткое замыкание, поражение электрическим током и даже пожар.

7 / 11

Цветовая маркировка проводов

Этот код является стандартным для всех проводников. Цвета, которые вы, скорее всего, найдете в своем доме, следующие:

ЧЕРНЫЙ (ИЛИ КРАСНЫЙ) = ГОРЯЧИЙ. Горячие провода проводят ток от панели к устройству, которое может быть выключателем, розеткой, осветительным прибором или прибором. Есть и другие цвета для горячих проводов, но они встречаются гораздо реже.

БЕЛЫЙ = НЕЙТРАЛЬНЫЙ. Нейтральные провода возвращают ток к панели, замыкая цепь.

ГОЛЫЙ (ИЛИ ЗЕЛЕНЫЙ) = ЗАЗЕМЛЕНИЕ. В случае замыкания на землю заземляющий провод обеспечивает путь для возврата тока замыкания на панель, размыкание выключателя или перегорание предохранителя и прекращение подачи электричества.

8 / 11

NM-B — неметаллический кабель

Это наиболее распространенный тип электрического кабеля в домах, построенных с середины 60-х годов. «Неметаллический» просто означает, что внешняя оболочка не металлическая. Его часто называют Romex, что является торговой маркой. Как правило, кабель NM-B имеет либо две жилы и заземление, либо три жилы и заземление. Проводники индивидуально изолированы, обернуты в бумагу и покрыты пластиком. Заземляющие провода либо голые медные, либо с зеленой изоляцией.

14-2 Используется для общего освещения и розеток. 15-амперная цепь максимум.

14-3 Используется для трехпозиционных выключателей и цепей с разделенными розетками. 15-амперная цепь максимум.

12-2 Используется для 20-амперных кухонь, ванных комнат, прачечных и гаражей; 230-вольтовые отопительные контуры мощностью до 3700 Вт; и 115-вольтовые цепи до 1800 Вт. Можно использовать где угодно вместо 14-2.

12-3 То же применение, что и 12-2, с добавлением трехпозиционных переключателей и разделенных цепей розеток.

9 / 11

Семейный разнорабочий

UF – кабель подземного питания

UF используется в основном для подачи электроэнергии в отдельные гаражи, хозяйственные постройки или наружное освещение. Изолированные жилы запрессованы в оболочку. В зависимости от ситуации UF либо закапывается напрямую, либо проходит в трубопроводе. Он должен быть защищен от физического повреждения кабелепроводом в том месте, где он выходит из земли и подвергается воздействию.

10 / 11

Семейный мастер на все руки

MC — кабель в металлической оболочке

Кабель MC обычно используется в незавершенных участках, где в противном случае кабель был бы оголен и подвержен физическому повреждению. Его также иногда используют внутри стен. Голый алюминиевый провод находится в постоянном контакте с металлической оболочкой.
