Виды насосов, их устройство, область применения и классификация

Насос – это гидравлическое устройство, которое обеспечивает всасывание воды, ее нагнетание и перемещение. В своей работе они используют принцип передачи жидкости кинетической и потенциальной энергии. Насосы бывают нескольких видов, и деление происходит исходя из их технических параметров. Основные отличия между разными типами насосов для воды является разный КПД, мощность, производительность, напор и давление выходящего потока.

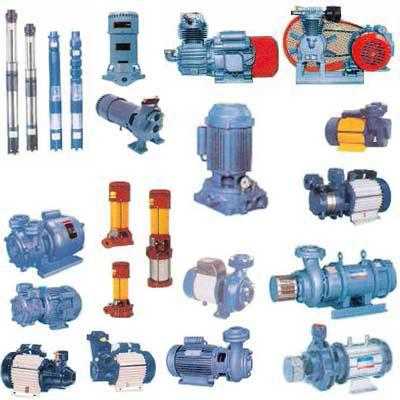

Общая классификация

В настоящее время существует более трех тысяч видов насосов. Они отличаются строением и назначением, а также подходят разных сфер использования. Все это многообразие можно разделить на две большие группы: динамические и объемные насосы.

Объемные насосы — это устройства, в которых вещество перемещается за счет постоянного изменения объема камеры, при этом она поочередно совмещается с входным и выходным отверстием. Их, в свою очередь, можно поделить на:

  • мембранные;
  • роторные;
  • поршневые.

Динамические – это модели, в которых вода перемещается вместе с камерой за счет гидродинамических сил, при этом присутствует постоянное сообщение с входным и выходным патрубком насоса. Динамические насосы бывают струйные и лопастные, при этом последние в свою очередь делятся на центробежные, осевые и вихревые.

Ниже все эти виды насосов, а также их классификация будут рассмотрены более подробно.

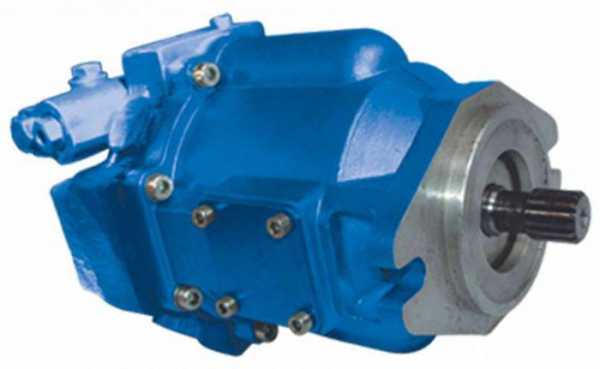

Роторные устройства

Обзор водяных насосов открывают роторные устройства. Их принципиальное отличие — отсутствие клапана. Иными словами, роторный насос для воды перемещает воду путем ее выталкивания. Осуществляет этот процесс специальный рабочий элемент — ротор. Это реализуется следующим образом: вода поступает в рабочую камеру. Движение ротора вдоль внутренних стенок рабочей камеры образует изменение объема замкнутого пространства, и вода по законам физики выталкивается.

Достоинства роторных насосов:

  • высокий КПД;
  • самовсасывание воды;
  • возможность обратной подачи воды;
  • перекачивание веществ любой вязкости и температуры;
  • низкий уровень шума;
  • отсутствие вибрации.

Из минусов стоит отметить, что должна быть обеспечена чистота перекачиваемых жидкостей (без твердых вкраплений). Кроме того, сложная конструкция требует дорогостоящего ремонта.

За счет возможности работы с агрессивными и вязкими веществами роторные насосы используются в химической, нефтяной, пищевой, морской промышленности. Подвид роторных насосов – шнековые – активно применяют при добыче нефти. Еще одна сфера применения – коммунальный хозяйства, где с их помощью поддерживают давление в системе отопления, при этом насос не нуждается в смазке и охлаждении.

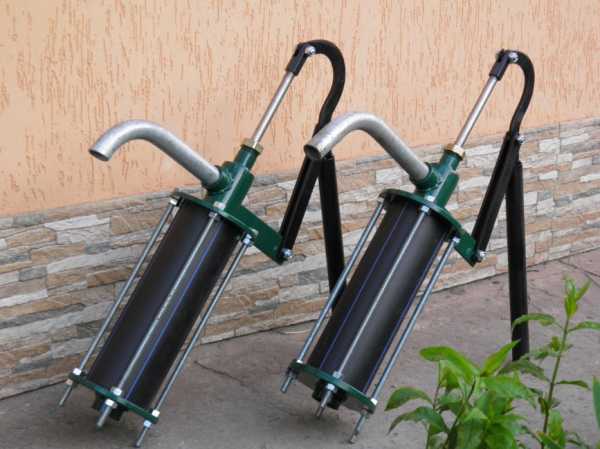

Поршневые модели

Устройство поршневого насоса основано на вытеснении воды механическим способом. Это один из самых старых типов насосов для воды, но в современном виде его устройство гораздо сложнее, чем раньше. В частности, данные насосы имеют эргономичный и прочный корпус, развитую базу входящих в него элементов, а также гибкие возможности подключения к водопроводу. В связи с этим они широко распространены, как в промышленности, так и в быту.

Насос представляет собой металлический полый цилиндр, который, по сути, является корпусом — в нем осуществляется перемещение жидкости. Физическое воздействие на нее осуществляет поршень плунжерного типа, работа которого может напоминать гидравлический пресс. Работа данного устройства основана на возвратно-поступательных движениях. При движении вверх (поступательное движение) в камере создается разрежение воздуха, что обеспечивает всасывание воды. Вода в камеру поступает через входное отверстие с клапаном, который в этот момент открывает отверстие. При возвратном движении этот клапан возвращается на место, и открывается заслонка выходного отверстия. При этом поршень выдавливает воду. Почти по такому же принципу работает самый обычный шприц.

В такой работе есть один недостаток – жидкость поступает неравномерно. Чтобы устранить это явление, используется сразу несколько поршней, которые двигаются с определенной периодичностью, что и обеспечивает ровный поток.

Существуют поршневые насосы двойного действия. Здесь клапаны расположены с двух сторон, и вода несколько раз проходит по всему цилиндру, то есть поршень при движении перегоняет воду внутри рабочего пространства и некоторую ее часть выталкивает из насоса. За счет этого удалось добиться снижения пульсации в трубопроводе. У конструкции двойного типа есть минус – более сложная система, что делает ее менее надежной.

Основное преимущество поршневых насосов – простота и прочность, основной недостаток – низкая производительность

. В целом, подобный тип насосов можно сделать более эффективным, но в этом нет смысла, так как большие мощности с меньшими затратами могут обеспечить другие виды насосов для перекачки воды.

Область применения подобного насосного оборудования достаточно широка. Они позволяют работать не только с водой, но и агрессивной химической средой, а также взрывоопасными смесями. По причине того, что такие устройства не могут перекачивать большие объемы жидкости, они не используются для крупных задач. Тем не менее, подобные насосы часто встречаются в химической промышленности. Также с их помощью можно обеспечить автономную систему подачи воды для дома или для полива. Еще одно место, где такие устройства успешно себя зарекомендовали — пищевая промышленность. Это объясняется тем, что поршневые модели деликатно относятся к пропускаемым через них веществам.

Мембранные устройства

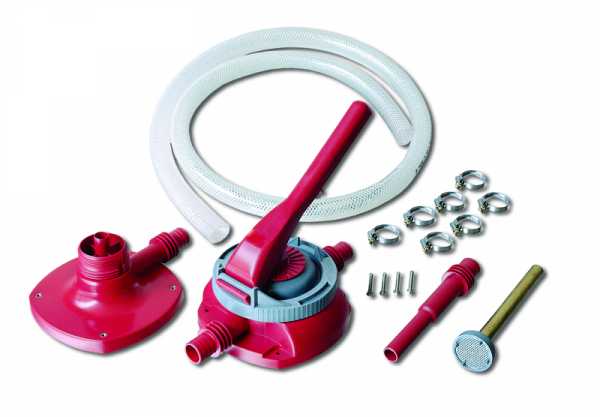

Мембранный насос – это относительно новый вид оборудования для перекачивания жидкостей и прочих веществ. Данный тип оборудования способен

работать с газообразной средой и делает это за счет специальной мембранный или диафрагмы. Она совершает возвратно-поступательные движения и с заданной цикличностью меняет объем рабочей камеры.

Конструкция устройства включает:

  • мембрану;
  • рабочую камеру;
  • шток для соединения диафрагмы с валом привода;
  • кривошипно — шатунный механизм;
  • клапаны для защиты от поступления вещества назад;
  • входной и выходной патрубок.

Подобные насосы могут иметь одну или две рабочих камеры. Устройства с одной камерой более распространены, с двумя используются в тех местах, где требуется более высокая производительность.

Работа осуществляется следующим образом: при запуске шток выгибает мембрану, что увеличивает объем камеры и создает в ней эффект вакуума. Это явление обеспечивает всасывание перекачиваемой среды. После заполнения камеры шток возвращает мембрану на место, объем резко уменьшается, и вещество выталкивается через выходной патрубок. При этом для того, чтобы жидкость или газ не попали обратно в момент возвратного движения, вход автоматически перекрывается специальным клапаном.

Существуют модели с двумя клапанами, расположенными параллельно друг другу. Здесь процесс осуществляется аналогично, только рабочих камеры две, и при каждом движении из одного вода выходит, а в другой входит. Такие устройства считаются более эффективными.

Преимущества мембранных насосов:

  • могут работать с любой средой;
  • небольшой размер;
  • тихая работа;
  • отсутствие вибрации;
  • простота и надежность конструкции;
  • экономичность по энергопотреблению;
  • поддержание высокой чистоты перекачиваемого вещества;
  • невысокая цена;
  • длительный срок службы;
  • не требуют особого или частого ухода, им не нужна смазка;
  • заменить испорченные детали сможет человек без специального образования;
  • обладают высокой универсальностью.

При таком обилии плюсов существенных минусов не выявлено.

Мембранный насос широко применяется в медицине и фармацевтике, в фермерских хозяйствах (в доильных аппаратах). Их используют для производства продуктов питания, в атомной сфере. С их помощью делают насосы-дозаторы для использования на производстве лаков и красок, они применяются в полиграфии и в различных местах, где есть потребность работы с ядовитыми и опасными веществами. Работать с последними можно безопасно, так как мембранные насосы имеют высокую герметичность.

Струйные насосы

Струйные модели – это самые простые из всех возможных устройств. Были созданы еще в 19 веке, тогда использовались для откачки воды или воздуха из медицинских пробирок, позже их стали применять в шахтах. В настоящее время сфера применения еще более широка.

Конструкция струйного насоса очень проста, благодаря этому они практически не требуют какого-либо обслуживания. Она состоит из четырех частей: всасывающая камера, сопло, диффузор и смесительный резервуар. Вся работа устройства основана на передаче кинетической энергии, при этом здесь не используется механическая сила. Струйный насос обладает вакуумной камерой, в которую всасывается вода.  Затем она двигается по специальной трубе, на конце которой находится сопло. За счет уменьшения диаметра скорость потока увеличивается, он поступает в диффузор, а из него в камеру смешивания. Здесь вода смешивается с функциональной жидкостью, за счет чего снижается скорость, но сохраняется напор.

Струйные насосы бывают нескольких типов: эжектор, инжектор, элеватор.

  1. Эжекторный только перекачивает вещество. Работает с водой.
  2. Принцип работы инжекторного насоса — нагнетание вещества. Используется для выкачивания пара.
  3. Элеваторный применяется с целью понизить температуру носителя, что достигается смешиванием с функциональной жидкостью.

Таким образом, струйные насосы используются для работы с водой, парой или газом. Также они могут выступать для смешивания разных веществ или для поднятия жидкостей (аэролифтовая функция).

Данный вид насосов распространен в различных областях промышленности. Их можно использовать отдельно или в комплексе с другими. Простота конструкция позволяет их использовать в аварийных ситуациях с отключением воды, а также для пожаротушения. Также они популярны в системах кондиционирования и канализации. Многие модели струйного типа продаются с различными соплами.

Плюсы:

  • надежность;
  • нет необходимости постоянного технического обслуживания;
  • простая конструкция;
  • широкая сфера применения.

Минус — низкий КПД (не более 30%).

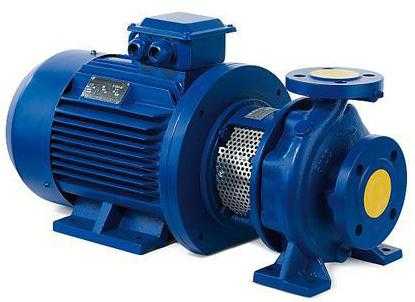

Центробежные насосы

В данном виде устройств основным рабочим элементом является диск, на котором зафиксированы лопатки. Они имеют наклон в сторону, противоположную направлению движения. Лопатка закрепляется на валу, который приводится в движение электрическим двигателем. В конструкции может быть использовано одно или два колеса. Во втором случае лопатки соединяют их между собой.

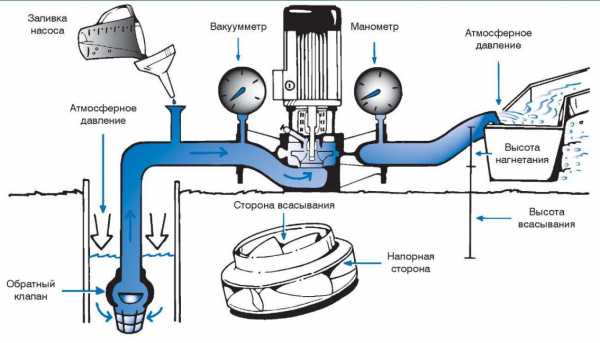

Принцип действия центробежного насоса основан на том, что вода через входной патрубок поступает в рабочую камеру. Среда, захваченная вращающимися лопатками, начинает двигаться вмести с ними. Центробежная сила перемещает воду от центра колеса к стенкам камеры, где создается повышенное давление. За счет него вода выбрасывается через выходное отверстие. Благодаря тому, что вода движется постоянно, насосы такого типа не создают пульсацию в водопроводе.

Использование центробежных насосов в бытовых целях позволяет выполнить различные задачи. Часто они используются для добычи воды из скважины или колодца. Откачанную таким образом воду можно использовать для обустройства водоснабжения дома, а также применить для полива участка. С помощью моделей центробежного типа можно обеспечить циркуляцию теплой воды в отопительной системе: благодаря тому, что перекачивающий центробежный насос не дает пульсации, в системе не будет появляться воздух. Различные подвиды подобных насосов можно использовать для откачивания воды из подвалов или бассейна, для удаления фекальных масс, а также в качестве дренажных машин.

Стоит отметить, что простые насосы с центробежной системой предназначены для чистой воды без твердых элементов. Различные подвиды позволяют работать и с загрязненной средой.

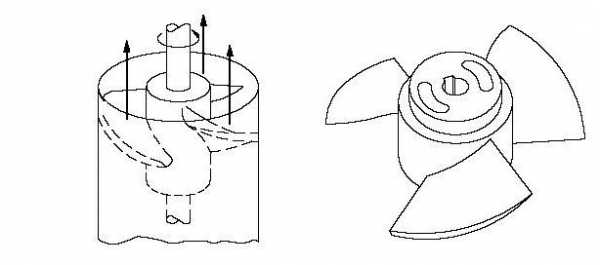

Осевые модели

В устройствах такого типа полностью отсутствуют центробежные силы, и весь процесс происходит путем передачи кинетической энергии. В рабочей камере, которая имеет изгиб, лопасти находятся на оси. Она расположена по ходу движения потока. Вода двигается через камеру, ось усиливает ее скорость движения и напор. За счет такой конструкции требования к их производству довольно серьезные. Чаще всего подобные насосы используют в качестве системы балласта и управления в кораблях, плавучих доках и подобной технике.

Основная задача подобных насосов – перекачивание пресной и соленой воды. Используются для отвода, снабжения и очистки воды. Осевые насосы могут иметь очень компактные размеры и устанавливаться внутри водопровода.

Вихревые насосы

Вихревые насосы имеют сходное строение с центробежными, только в них подвод воды осуществляется таким образом, что вода при попадании в камеру двигается по касательной относительно периферии и смещается к центру колеса, откуда под давлением и за счет движения лопастей вновь уходит на периферию, и уже оттуда выбрасывается через выходной патрубок. Основное отличие заключается в том, что при одном обороте колеса с лопастями (крыльчатки) цикл всасывания и выталкивания воды происходит много раз.

Такая конструкция позволяет увеличить напор в 7 раз даже при небольшом количестве воды — в этом заключается принципиальное отличие вихревых насосов от центробежных. Так же, как центробежные насосы, данные модели не терпят содержание в воде твердых вкраплений, а также не могут работать с вязкими жидкостями. Однако с их помощью можно перекачивать бензин, различные жидкости с содержанием газа или воздуха и агрессивные вещества. Минус – низкий КПД.

Подобные насосы применяются в разных целях и сферах, но их установка целесообразна в том случае, если количество вещества, с которым нужно работать, небольшое, но на выходе нужно высокое давление. В сравнении с центробежными моделями данные устройства тише, меньше и дешевле.

Классификация по типу питания

Все водяные насосы имеют определенный способ питания – от электричества или за счет жидкого топлива. В последнем случае они обязательно оснащены двигателем внутреннего сгорания. В качестве жидкого топлива используется смесь бензина и масла или дизельное топливо.

Бензиновые модели стоят дешевле и работают более тихо. Дизельные устройства заправляются соляркой. Цена у них дороже, но топливо стоит дешевле. Кроме того, они более шумные.

Насосы на жидком топливе иначе называют мотопомпой. Основное их преимущество заключается в простоте использования и мобильности, то есть использовать можно в любом месте, если нет электричества.

Электрические модели используют для работы переменный ток. Владельцу такого насоса нет необходимости переживать о наличии топлива, однако следует позаботиться о постоянном наличии электроэнергии, что не всегда удобно.

Классификация по качеству жидкости

Разные типы насосов предъявляют те или иные требования к чистоте воды. Все устройства можно делить на три типа.

  1. Для чистой воды. Содержание в ней твердых частиц не должно превышать 150 грамм на кубический метр. К таким моделям относятся поверхностные насосы, а также колодезные и скважинные.
  2. Для среднезагрязненной воды. Нерастворимых вкраплений от 150 до 200 грамм на кубометр. Дренажные, циркуляционные и самовсасывающие виды. Также некоторые фонтанные модели.
  3. Для грязной воды. Твердых веществ от 200 грамм на метр в кубе. Дренажные и поверхностные канализационные модели.

Классификация по месту расположения

Все насосы также делятся на погружные и внешние (более распространенное название – поверхностные). Первый тип находится непосредственно в воде или частично в ней. Модели, которые погружаются не полностью, именуются полупогружными.

Стоит отметить, что есть несколько видов погружных насосов.

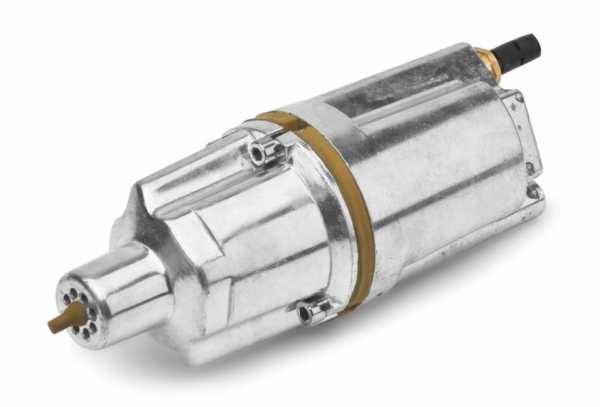

  1. Вибрационные – здесь работа основана на электромагнитном поле и вибрации специального механизма, подобные виды насосов требуют определенных правил установки. В частности, существуют строго заданные расстояния до дна.
  2. Центробежные аппараты, которые были рассмотрены выше.

Все погружные насосы могут иметь двигатель, который уже встроен в корпус, то есть он находится под водой. У некоторых моделей он располагается на поверхности.

Наружный насос расположен непосредственно около водоема. В данном случае всасывающий механизм осуществляет свою работу через специальный шланг. Чем дальше насос расположен от воды, тем мощнее он должен быть.

Чаще всего поверхностные насосы используют на дачах и загородных участках. Они имеют высокую экономичность и небольшие размеры, что делает их популярными для использования в быту. Могут быть оснащены автоматикой, что делает их полностью автономными.

Совет! При использовании выносного эжектора можно осуществлять добычу воды с внушительной глубины.

Погружные насосы

Погружные насосы, помимо прочего, делятся по назначению:

  • скважинные;
  • колодезные;
  • дренажные;
  • фекальные.

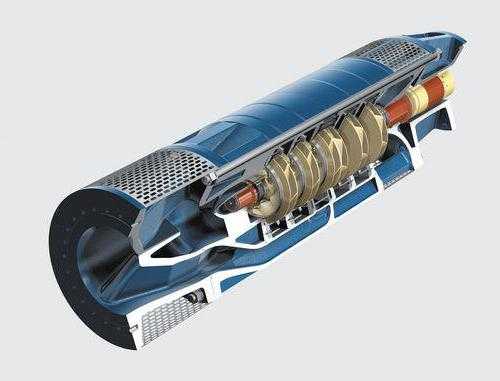

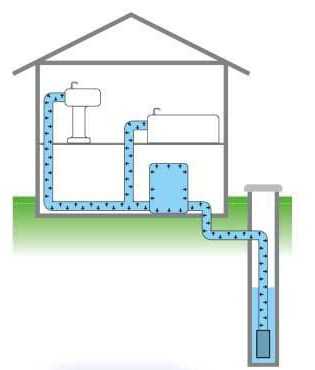

Скважинные имеют вытянутую форму и используются для добычи воды из скважин. Компактные габариты позволяют опускать в небольшие по диаметру скважины, однако добычу можно вести с очень большой глубины. Отличаются высокой мощностью работы. Используются только для воды со слабым загрязнением или полностью чистой.

Колодезные используются для выкачивания воды из шахт и колодцев. Основное отличие от скважинных – больший размер и меньшая глубина погружения. Являются достаточно мощными, могут работать с водой, в которой содержится ил, песок или глина. Достаточно тихие и не вибрируют.

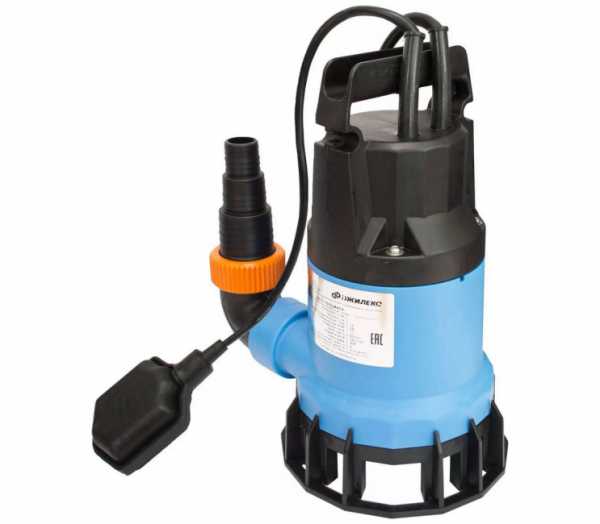

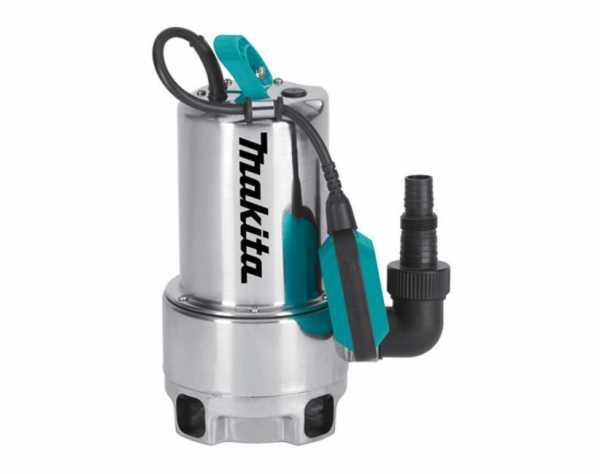

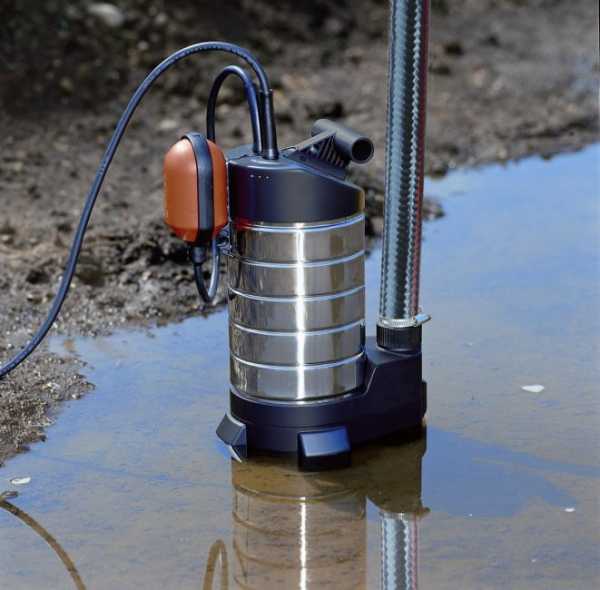

Основной задачей дренажников является откачивание загрязненной воды из подвалов, траншей, котлованов и прочих мест. Есть разновидности с ножами для измельчения, а также для работы со слабозагрязненными средами.

Фекальный насос не имеет значительных отличий от дренажных, кроме того, что они рассчитаны на сильнозагрязненную воду с твердыми веществами большого размера (порядка 35 мм в диаметре).Также в них устанавливаются ножи для измельчения мусора. Подобные насосы могут быть как погружными, так и наружными.

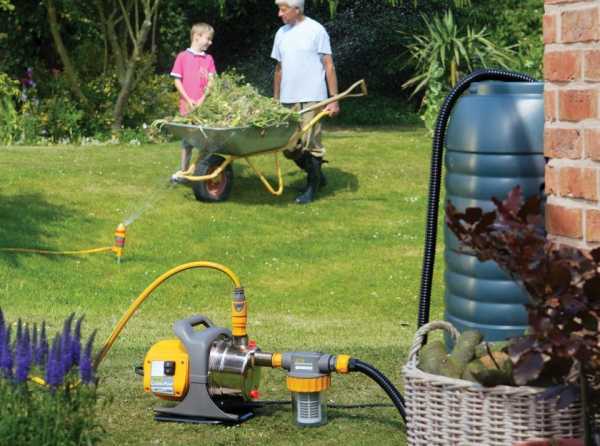

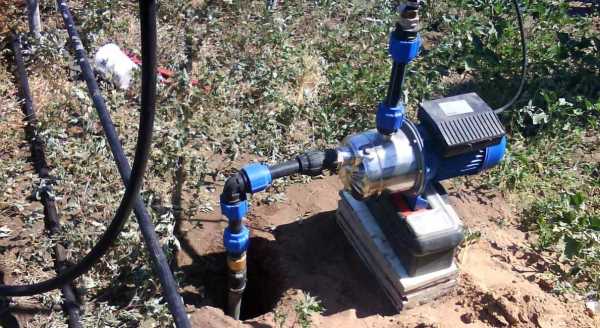

Поверхностные насосы

Основным отличием поверхностных насосов является их расположение недалеко от воды. Их можно разделить на несколько типов:

  • самовсасывающие;
  • автоматические;
  • насосные станции.

Самовсасывающие насосы бывают безэжекторные и эжекторные. В первом случае втягивание воды обеспечивается самой конструкцией, во втором с помощью создания вакуума в камере. Применяются для полива, доставки питьевой воды или для бытовых нужд, а также для забора воды из водоемов на поверхности (реки, пруда). Вода должна быть чистой или с небольшим загрязнением.

Автоматические насосы обеспечиваются автоматикой, которая упрощает процесс использования. За насосом не нужно следить. Насосы с автоматикой питаются от электричества. Сам автомат может быть установлен непосредственно в модели или же в качестве отдельной системы. Основная задача – оптимизация использования, а также защитная функция. Например, устройство перестанет работать при резком обмелении водоема, повышении температуры перекачиваемого вещества или при перепадах напряжений в сети.

Насосная станция состоит из самого насоса, обратного клапана, системы управления и аккумулятора. Подобное устройство имеет резиновую грушу, установленную внутри металлического корпуса. В грушу закачивается вода, а вокруг нее воздух. Специальный датчик реагирует на изменения в давлении окружающей среды, которые происходят по мере наполнения груши водой. Когда давление достигает максимума, датчик останавливает подачу воды.

Удобство пользования таким агрегатов в простоте и функциональности, возможности использовать при перебоях с подачей электроэнергии. Также им можно обеспечить водой сразу несколько точек.

tehnika.expert

Основные виды и типы насосов. Их классификация и область применения

Насос – тип гидравлической машины, который перемещает жидкость путем всасывания и нагнетания, используя кинетическую или потенциальную энергию. Насос необходим для использования в противопожарных технических средствах, для отвода жидкостей в жилых кварталах, при подаче топлива и многих других целях. По области применения, конструкции, принципу действия существует разные виды и типы насосов. При использовании насосов для различных целей необходимо знать, какие виды бывают и чем они отличаются.

Общая классификация

В первую очередь насосы делятся по области применения на бытовые и промышленные. Бытовые насосы используются в домашних хозяйствах, промышленные — на предприятиях и в специальных службах (пожарная). Отдельная классификация насосов по типу рабочей камеры предполагает деление на динамические и объемные насосы.

Виды насосов и их классификация

Различные классификации насосов основаны на понимании того, какие типы насосов существуют и чем они отличаются. Насосы делятся на несколько видов, те, в свою очередь, делятся на категории.

По техническим характеристикам:

  • в зависимости от объема жидкости, перемещаемой в единицу времени;
  • давление и напор;
  • КПД.

По области применения:

  • бытовые;
  • промышленные.

Разделение насосов по сферам применения

Область применения насосов очень широкая. Сегодня их используют практически во всех сферах: строительстве, промышленности, при добыче полезных ископаемых, при разработке систем пожаротушения. В малых масштабах также используются различные типы насосов, и область их применения варьируется от бытового использования для полива, до установки в системах водоснабжения и теплопередачи. В зависимости от сферы применения выделяют типы и виды насосов. Ниже представлены описания, их характеристики и разновидности.

Типы насосов

По целевому назначению:

  • погружные насосы;
  • поверхностные насосы.

По способу энергопитания:

  • электрические насосы;
  • жидкотопливные насосы.

В зависимости от типа воды:

  • для чистой воды;
  • для воды средней степени загрязненности;
  • для воды высокой степени загрязненности.

Типы бытовых насосов и область их применения

По области применения насосы делятся на бытовые и промышленные. Бытовые насосы бывают поверхностными и погружными. Для бытового использования чаще используют первый тип. Поверхностные насосы применяются для автономного водоснабжения частных домов, полива прилежащей территории, откачки воды из подвалов и прудов, повышения давления при автономной подаче воды в частный дом.

Существует четыре типа бытовых насосов:

  • садовые;
  • насосные станции;
  • дренажные;
  • глубинные.

Описание и характеристики насосов

Существует 2 вида насосов: поверхностные и погружные. Поверхностные насосы устанавливаются на уровне земли, в скважину или яму опускается шланг. Если насос оборудован автоматической системой включения-выключения при подаче воды, то он называется станцией. Насосы погружного типа включают в себя: дренажные насосы, фекальные, циркуляционные, насосы, установленные в колодцах и скважинах.

Разновидности насосов по конструкции

По конструкции все насосы различаются между собой. Они могут быть вертикальные и горизонтальные. Все насосы отличаются своей сборкой, в зависимости от модели в них могут быть использованы лопатки, лопасти, винты.

Классификация по принципу действия — по типу рабочей камеры

Различают типы насосов по принципу действия и конструкции. Они делятся на объемные и динамические насосы.

  1. Объемные насосы — такие, в которых жидкость перемещается за счет изменения объема камеры с жидкостью под действием потенциальной энергии.
  2. Динамические насосы – механизмы, в которых жидкость перемещается вместе с камерой под действием кинетической энергии.

Динамические насосы, в свою очередь, делятся на лопастные и струйные.

Отдельно выделяют виды объемных насосов по принципу действия в зависимости от конструкции:

  1. Роторные насосы – это цельный корпус, с определённым числом лопаток/лопастей, приходящих в движение при помощи ротора.
  2. Шестеренные насосы – самый простой тип механизма, состоящий из сцепленных между собой шестерен, приходящих в движение под принудительным изменением полости между шестернями.
  3. Импеллерные – в эксцентрический корпус заключены лопасти, при вращении выдавливающие жидкость.
  4. Кулачковые – насосы, в корпус которых заключены 2 ротора, которые при вращении перекачивают жидкости разной степени вязкости.
  5. Перистальтические – корпус включает эластичный рукав, в котором находится жидкость. При вращении дополнительных валиков жидкость перемещается по рукаву.
  6. Винтовые – насосы, состоящие из ротора и статора. При вращении ротора жидкость начинает перемещаться по оси насоса.

Существует также деление динамических насосов по принципу действия:

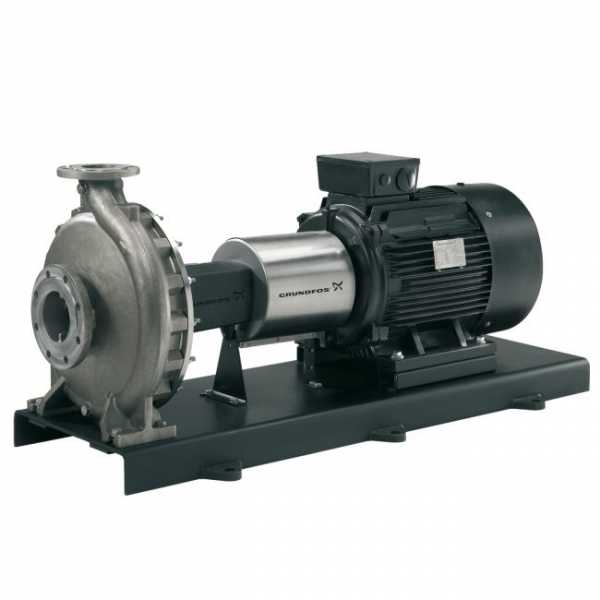

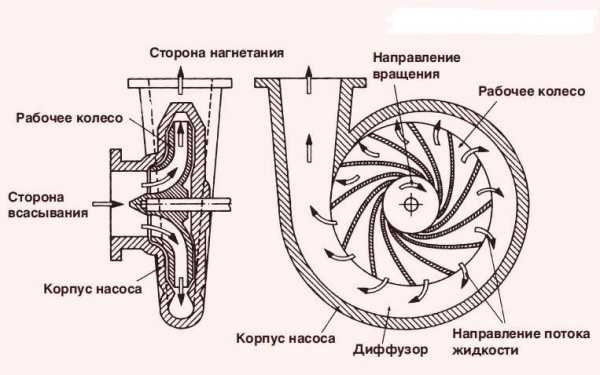

  1. Центробежные – включает в себя рабочее колесо, внутри которого находится жидкость, при вращении колеса, частицы приобретают кинетическую энергию, начинает действовать центробежная сила, под действием которой жидкость переходит в корпус мотора.
  2. Вихревые насосы – по принципу действия аналогичны центробежным, но менее габаритны и имеют более низкий КПД.
  3. Струйные – основаны на переходе потенциальной энергии в кинетическую.

Вихревый тип насоса является наиболее часто используемым за счет легкости установки. В бытовых нуждах такой агрегат устанавливают в загородных домах для обеспечения подачи воды. Циркуляцию воды обеспечивает жидкость, подаваемая на лопатки, расположенные в корпусе насоса. Ключевым элементов здесь является колесо, на которое вода подается через входное отверстие. Также такой насос используют для скважин, так как создают высокое давление. Они обладают способностью самовсасывания и могут перерабатывать не только жидкость, но газо-водную смесь.

Насосы центробежного типа часто применяют в бытовых и промышленных целях:

  • для организации систем водоснабжения на промышленных предприятиях;
  • для организации систем водоснабжения жилых кварталов;
  • для систем полива.

Эти насосы отличаются простотой эксплуатации, так как принцип работы достаточно прост. Основную нагрузку принимает колесо с лопатками, на которое и подается жидкость, однако если жидкости внутри не будет, то насос выйдет из строя. Чаще такие насосы бывают поверхностными. За счет этого снижается их производительность. Погружные насосы центробежного типа требуют герметичность корпуса высокого качества.

Классификация по назначению

По назначению различные виды насосов используют в промышленных целях (в пищевой, химической, бумажной промышленности). В бытовых целях насосы используются при строительстве, откачке воды из скважин и колодцев, для бурения колодца, для теплоснабжения. Бурение колодца требует использования насосной станции или насоса погружного типа. Насос обеспечивает подачу воды из скважины под небольшим давлением.

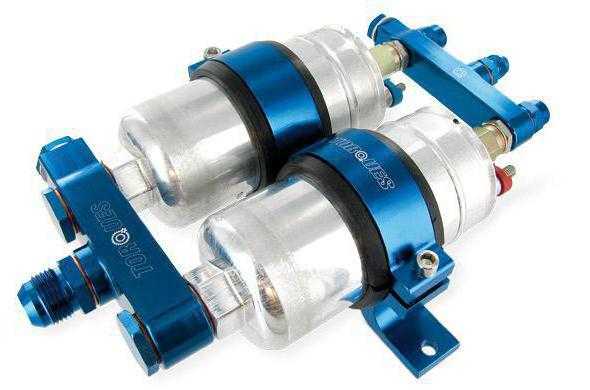

В автомобилях и промышленных машинах насосы являются вспомогательными устройствами.

При добыче полезных ископаемых используют различные типы насосов для бурения скважины, обустройства прилежащей к скважине территории, откачки жидкости, для переработки жидкостей. В промышленности насосы устанавливаются на предприятиях для гидроудаления отходов производства.

Насосы, применяемые в пищевой индустрии, часто имеют устройства для измельчения материалов (кроме камня и металлов), чтобы предотвратить засорение трубопровода.

Отдельно выделяют насосы для пожаротушения. Конструкция таких насосов предусматривает подачу воды под сильным давлением.

Дренажные насосы относятся к погружным, они характеризуются наличием системы измельчения и фильтрации.

Насосы, нагнетающие давление используются в системах, где требуется повышение давления при работе (теплоснабжение, водоснабжение).

Выделяют виды водяных насосов по назначению:

  1. Водоподъемные.
  2. Циркуляционные.
  3. Дренажные.

В зависимости от сферы использования существует классификация водяных насосов по принципу действия.

  1. Водоподъемные насосы используются для экстракции жидкости из скважин или колодцев.
  2. Циркуляционные виды насосов используют для перемещения жидкости в системах отопления, кондиционирования и подачи воды.
  3. Дренажные насосы используют для откачивания жидкости из подвалов и канализации.

Классификация по виду перекачиваемой среды

В зависимости от того, какого типа жидкость будет проходить через насос, конструктивные и другие особенности будут различаться.

Насосы используют для перекачивания:

  • чистой жидкости и жидкости малой загрязненности;
  • жидкостей средней степени загрязненности с примесями легкой взвеси;
  • не сильно загазованных жидкостей;
  • смесей газа и жидкости;
  • агрессивных жидкостей;
  • жидких металлов.

Для работы с разными типами жидкости используют насосы объемного типа. Этот вид насосов работает по принципу изменения объема камеры, что приводит к переходу энергии двигателя в энергию субстанции. Такие насосы способны работать с любыми средами, однако следует учитывать высокий уровень вибрации.

Динамические насосы могут также работать с любыми типами жидкостей, однако они не обладают способностью к самовсасыванию. В зависимости от конструктивных особенностей насосов существуют различные способы переработки перемещаемой жидкости. Например, вихревые насосы динамического типа не предназначены для работы с загрязненной жидкостью, включающей абразивные вещества. Для таких агрегатов жидкость с примесями является разрушающей, приводя к истончению стенок насоса.

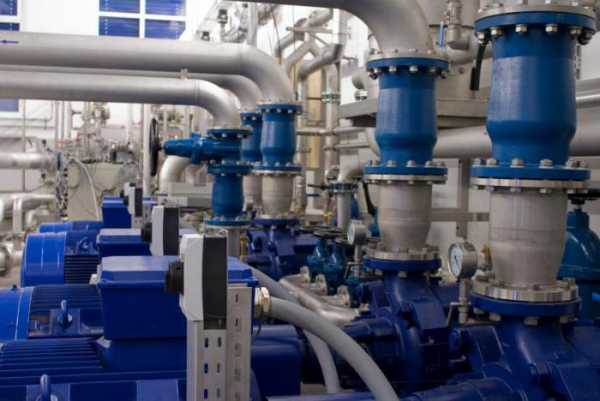

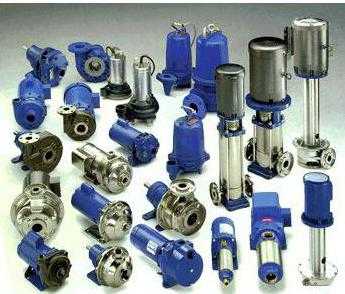

Виды промышленных насосов

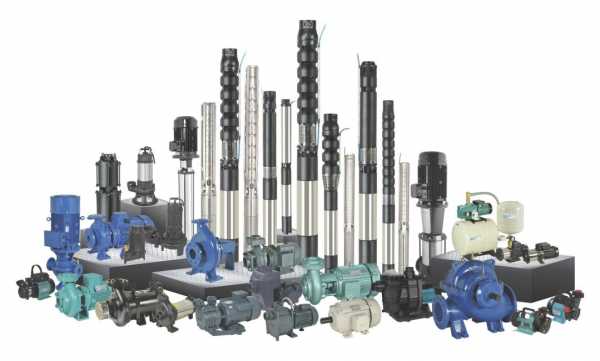

В промышленности используются насосы разных типов. Основные виды насосов, используемые на различных предприятиях:

  • многоступенчатые;
  • маслонасосы шестеренные;
  • насосы химические погружные;

Промышленные насосы используются в различных областях

  • в легкой промышленности;
  • в химической промышленности;
  • в строительстве;
  • в машиностроении;
  • при добыче полезных ископаемых.

Вид и тип насоса выбирается в зависимости от нужд предприятия, свойств и качества перекачиваемой жидкости.

К наиболее популярным относятся глубинные насосы, так как широко используются в бытовых и промышленных целях. Их легко монтировать при установке систем водоснабжения и отопления, они используются для забора воды из скважин, в отопительных системах.

Основные виды насосов по типу подводимой энергии:

  • насосы, работающие за счет механической энергии;
  • водоструйные насосы;
  • насосы, работающие за счет сжатого пара или газа.

К насосам, работающим за счет механической энергии, относятся поршневые насосы, пропеллерные, винтовые, центробежные и ротационные. Несмотря на одинаковый принцип действия, эти насосы сильно отличаются по конструкции. Водоструйные насосы – элеваторы, эжекторы, работают за счет подачи жидкости на лопасти колеса.

Насосы для систем пожаротушения

Основным требованием к насосам системы пожаротушения является подача воды под высоким давлением. Наиболее часто используемыми являются центробежные насосы, так как они позволяют быстро закачать воду за счет центробежной силы. Важными пунктами при выборе насоса для пожаротушения являются:

  • напор;
  • частота вращения колеса;
  • КПД;
  • высота всасывания;
  • объем перемещаемой воды.

В зависимости от количества колес с лопастями насосы бывают одноступенчатыми и многоступенчатыми. Многоступенчатые агрегаты позволяют создать более высокое давление, что в свою очередь, влияет на напор и высоту подаваемой жидкости. При установке систем пожаротушения в зданиях стоит учитывать, что оборудование необходимо периодически проверять, так как застой может вызвать затруднения при запуске. На пожарных машинах устанавливают центробежные насосы и вспомогательные агрегаты. Вспомогательные насосы заполняют корпус центробежного насоса жидкостью и отключаются автоматически.

Масляные и топливные насосы

Среди промышленных типов насосов выделяют масляные и топливные устройства, устанавливаемые на двигателях автомобилей и машин и двигателях внутреннего сгорания.

Масляные насосы обеспечивают снижение силы трения между взаимодействующими частями двигателя. Они бывают регулируемыми и нерегулируемыми. В двигателях автомобиля устанавливаются роторные или шестеренные насосы для перекачивания масла.

Топливные насосы устанавливаются в автомобилях в обязательном порядке. Они обеспечивают доставку топлива из бака в камеру сгорания. В зависимости от конструкции топливные насосы бывают: механические и электрические.

Погружные насосы

Погружные насосы применяются при работе на глубине более восьми метров. Все типы погружных насосов обладают системой охлаждения, а также выполнены из прочного материла, помогающего избежать деформации под давлением. Погружные насосы бывают центробежными и вибрационными. В насосах второго типа жидкость всасывается с помощью вибрационного или электромагнитного механизма.

При выборе насоса важно учитывать большое количество факторов:

  • цель использования;
  • место использования;
  • необходимость установки вспомогательных агрегатов;
  • габариты насоса;
  • способ работы насоса.

Загрузка…

proagregat.com

Основные типы и виды насосов, их характеристики

Насосом называется гидравлическое устройство, предназначенное для всасывания, напорного перемещения или нагнетания жидкости посредством сообщения ей внешней кинетической или потенциальной энергии.

Виды насосов для воды различают по имеющимся у них техническим параметрам, к которым относят:

  • количество жидкости, которое перемещает насос в единицу времени;
  • развиваемое давление или максимальный напор;
  • КПД;
  • мощность.

История изобретения

Первые виды насосов появились еще в 1-м веке до н. э. Они помогали в тушении пожаров. Однако вплоть до 18-го в. подобные устройства использовались крайне редко.

Все изменилось после изобретения паровой машины и увеличения потребности в воде. Различные виды насосов стали вытеснять водоподъемные устройства и нашли широкое применение в хозяйственной деятельности человека. Со временем требования к гидравлическим механизмам становились все более разнообразными. С развитием технической мысли наметились и основные виды насосов. В их число входили поршневые, вращательные, а также машины, не имеющие движущихся рабочих органов.

Достижения науки и техники привели к тому, что на сегодняшний день существует множество различных видов насосов. Что они представляют собой, каково их основное предназначение, рассмотрим в данной статье.

Бытовые и промышленные гидравлические машины

Существующие на сегодняшний день виды насосов имеют различную классификацию. Одна из них касается сферы применения подобных устройств и выделяет из них бытовые и промышленные. Первые из этих машин применяются для канализации, отопления и водоснабжения в жилых и производственных помещениях.

Промышленные насосы предназначаются для использования в различных системах и установках. Их применяют для подачи воды, перекачки нефтепродуктов и агрессивных веществ, а также для осуществления многих других специфических действий.

Насосы объемного действия

Еще одна классификация гидравлических машин учитывает их конструктивные особенности и принцип действия. Какие виды насосов в этом случае являются основными? Это объемные и динамические гидравлические машины.

В первых из них рабочим органом служит камера. Под действием возникающих сил давления она изменяется в объеме, что и приводит к принудительному перемещению вещества.

Все объемные насосы (виды, типы мы рассматриваем) предназначены для подачи вязких жидкостей. Принцип действия подобных устройств основан на преобразовании энергии. Она передается от двигателя к перекачиваемой жидкости.

Объемные насосы являются высоконапорными. В процессе их работы возникает значительная вибрация, для гашения которой устройство ставится на массивный фундамент. Однако преимущество данных насосов кроется не только в их большой мощности. Подобные устройства способны осуществлять сухое всасывание.

Типы объемных насосов

Существуют различные устройства, в которых рабочий орган представляет собой камеры. Среди них такие агрегаты:

  1. Роторные. Это насосы, имеющие фиксированный корпус, в котором заключены лопатки, лопасти и другие похожие детали. Перемещению жидкости в данном случае способствует движение роторов.
  2. Шестеренные. Это наиболее простой тип насосов, имеющих принудительное смещение. Данные устройства перемещают жидкость в процессе изменения объемов полостей шестерен, сцепленных между собой.
  3. Импеллерные. Если посмотреть на такой насос в разобранном виде, то можно увидеть рабочее колесо, лопасти которого выполнены из эластичного материала. Оно находится внутри эксцентрического корпуса. Что происходит при работе подобного устройства? Лопасти сгибаются и, вращаясь, вытесняют жидкость.
  4. Кулачковые. В этих насосах происходит вращение двух независимых роторов, что и способствует перемещению жидкости по рабочей камере. Кулачковые механизмы находят широкое применение при изготовлении молочных продуктов, напитков, джемов и т. д. И все это благодаря их возможности перекачивания жидкости, имеющей большие включения. Также подобный тип насосов находит применение в фармакологической промышленности.
  5. Перистальтические. В этих насосах основной рабочей деталью служит многослойный гибкий рукав, изготовленный из эластомера. При включении двигателя в таком устройстве начинает вращаться вал с роликами. Они пережимают рукав, способствуя перемещению жидкости, находящейся внутри него.
  6. Винтовые. В корпус этих насосов вставлен выполненный из эластомера статор. В нем находится металлический ротор, имеющий винтообразную форму. Каким образом в данном случае будет происходить перекачка жидкости? После включения мотора начинает вращаться ротор, изменяя объем внутренних полостей. При этом и происходит перемещение жидкости.

Динамические насосы

Для этих устройств характерно двойное преобразование энергии. Вначале она передается жидкости в кинетической форме. При этом перемещающийся внутри насоса поток увеличивает свою скорость. Далее происходит частичное преобразование энергии жидкости в статическую форму. При этом скорость потока уменьшается при возрастающем давлении. Подобные устройства, в отличие от объемных, не способны производить сухое всасывание.

Центробежные гидравлические машины

Рассмотрим виды насосов динамического типа. Самыми распространенными из них являются центробежные устройства. Эти насосы используются для подачи горячей или холодной воды, а также для перекачки агрессивных и вязких жидкостей, сточных вод и смесей воды со шлаками, с грунтом, торфом и т. д.

Как же происходит работа центробежного насоса? Находясь между лопастями вращающегося рабочего колеса, частицы жидкости получают от него кинетическую энергию. При этом возникает центробежная сила. Она перемещает жидкость далее в корпус мотора. Такая работа происходит непрерывно благодаря давлению, обеспечивающему постоянную подачу в насос новых частиц жидкости.

По своему назначению центробежные насосы классифицируются на:

  • используемые в работе эксплуатационного оборудования ТЭС;
  • различного технического назначения.

Какие бывают виды центробежных насосов, относящихся к первой группе? Устройства, используемые для циркуляции воды, подразделяют на циркуляционные и рециркуляционные. Насосы, устанавливаемые для теплопередачи, делятся на бойлерные и сетевые. При приготовлении питьевой воды используются конденсатные центробежные насосы, а в системе подпитки серводвигателей паровых турбин – нагнетательные.

Какие устройства применяют для различных технических целей? Это такие виды центробежных насосов как хозяйственные, пожарные, дренажные и т. д.

В последнее время появились новые разработки подобных устройств. Среди них особой популярностью пользуются песковые центробежные насосы. Они применяются для перекачки гидросмесей. Именно поэтому подобные насосы устанавливают в тех местах, где в воде имеется песок, а также всевозможные твердые вещества промышленного происхождения.

Вихревые гидравлические устройства

Эти динамические насосы аналогичны по своим характеристикам центробежным, но, в отличие от них, имеют меньшую массу и габариты. Из недостатков вихревых насосов можно выделить низкий КПД, который в рабочем режиме не превышает пятнадцати процентов. Кроме того, подобные механизмы не способны перекачивать жидкость, содержащую абразивные частицы, так как это приводит к быстрому изнашиванию внутренних деталей.

Струйные гидравлические устройства

Эти насосы, в отличие от множества других подобных машин, не способны создать на выходе избыточного давления. Их принцип работы сводится к превращению потенциальной энергии жидкости в кинетическую. При этом в струйных насосах нет никаких движущихся деталей. Основной рабочий механизм в устройствах подобного типа – струя жидкости или газа.

Такие насосы могут быть водоструйными (например, гидроэлеваторы). В них рабочая жидкость передает свою кинетическую энергию перекачиваемому веществу. Среди струйных насосов есть и эрлифты. В них компрессором подается сжатый воздух. Далее водовоздушная смесь приводится в движение подъемной силой пузырьков воздуха.

Водные насосы

Эти устройства имеют множество видов. Но в основном специалисты классифицируют их по назначению. Так, существуют следующие виды насосов для воды:

  • циркуляционные, используемые для принудительного движения жидкости в системах кондиционирования, горячего водоснабжения и отопления;
  • водоподъемные, необходимые для извлечения жидкости из колодцев и скважин, которые бывают погружными и поверхностными;
  • дренажные, применяемые для откачивания воды из колодцев, канализации и подвалов.
Виды насосов для воды поверхностного типа специалисты подразделяют на используемые для:
  • повышения давления;
  • холодного водоснабжения;
  • систем пожаротушения.

Выбирая насосы, виды, характеристики и другие параметры устройств необходимо учесть в зависимости от их предназначения. Так, иногда машине придется работать в автономных условиях. А в некоторых случаях будет обеспечен ее доступ к электрической сети.

Именно поэтому существуют такие виды водяных насосов, которые работают на двигателях внутреннего сгорания. Их называют мотопомпами. При этом они подразделяются на бензиновые и дизельные. Есть и электрические насосы. Их работа полностью зависит от напряжения в сети.

Однако основная классификация насосов касается определения того места, которое они занимают относительно источника подачи. По этому параметру их и подразделяют на поверхностные и погружные. Рассмотрим эти типы устройств подробнее.

Поверхностные насосы

Эти устройства получили широкое распространение в коттеджах, на дачах и в загородных домах. Их используют для повышения давления в сети водопровода, а также для полива и орошения земельного участка. С их помощью поднимают воду из колодцев, скважин и открытых водоемов, располагаемых на расстоянии до восьми метров от оси насоса.

Существует множество видов подобных устройств. Например, по способу перекачивания воды и внутреннему устройству они классифицируются на вихревые и бочковые, дренажные и циркуляционные, а также консольные (центробежные). Наиболее популярны у дачников последние два типа. Эти агрегаты просты в эксплуатации, компактны и экономичны, а при присоединении их к специальной системе автоматики получаются полноценные станции.

Поверхностные насосы состоят из следующих основных компонентов:

  1. Шланг. Это своеобразный водоносный путь от места, где происходит непосредственный забор жидкости до самого насоса и далее до точек пересечения с водопроводной системой или до водоразбора.
  2. Эжектор. Это специальное устройство, призванное улучшить циркуляцию и давление в насосе за счет увеличения глубины всасывания.
  3. Корпус. Его чаще всего выполняют из композиционных материалов, чугуна, алюминия или нержавеющей стали. При работе агрегата в течение круглого года, в зимнее время корпус требует защиты от холода.
  4. Двигатель. Он может быть внутреннего сгорания или электрическим. Все зависит от типа насоса.

Циркуляционные насосы

Эту разновидность поверхностных агрегатов отличает сложное устройство. Их, как правило, используют в автономных отопительных системах с целью принудительного перемещения воды в замкнутом контуре и поддержания в нем постоянной температуры.

По своей конструкции они имеют корпус со встроенным в него стальным или керамическим ротором, а также вал с лопастями.

На сегодняшний день существуют следующие виды циркуляционных насосов:

  • с «мокрым» ротором;
  • с «сухим» ротором.

Первые из них практически бесшумны, экономичны, дешевы и просты в эксплуатации. Их рабочий элемент сконструирован таким образом, что находится в воде, которая смазывает все детали и одновременно охлаждает двигатель. Но у подобных агрегатов имеется существенный недостаток. Дело в том, что при прекращении циркуляции жидкости двигатель может перегреться. Кроме того, КПД у таких агрегатов находится на крайне низком уровне.

Все виды тепловых насосов циркуляционного типа с «сухим» ротором имеют встроенный вентилятор. Их двигатель конструктивно изолирован от поступающей жидкости. При этом смазка всех движущихся деталей производится при помощи масла.

В свою очередь, подобные насосы подразделяют на:

  • консольные, в которых двигатель располагается отдельно от корпуса;
  • моноблочные, где корпус и двигатель также разделены, но находятся при этом в одном блоке;
  • inline-насосы, отличающиеся от двух предыдущих своей повышенной герметичностью.

Погружные насосы

Подобные агрегаты незаменимы в тех случаях, когда пласты воды залегают на глубине, превышающей отметку 8 м. Погружные насосы опускают в скважину вместе с напорной трубой. Далее под давлением, созданным гидравлическим устройством, вода поступает в дом.

Все виды погружных насосов высокопроизводительны, кроме того, обладают эффективным и качественным охлаждением. По своему внутреннему устройству погружные насосы классифицируются на:

  • центробежные, в которых вода вращается вместе с лопастями рабочего колеса и подается наружу под высоким давлением;
  • вибрационные, в которых жидкость всасывается за счет вибрационного и электромагнитного механизма.
Состоят такие насосы из корпуса, двигателя и выключателя. В дренажных и канализационных насосах дополнительно устанавливается измельчитель или режущий механизм, предназначенный для недопущения нахождения в жидкости твердых веществ, размер которых превышает 5 см.

Гидротехнические средства пожаротушения

К насосам, используемым для локализации очагов возгорания, предъявляются особые требования. От их конструктивного совершенства и технических параметров во многом зависит успех борьбы с огнем.

Какие существуют виды пожарных насосов? Все зависит от условий тушения. Так, на пожарных автомобилях устанавливают агрегаты центробежного типа. Они подают огнетушащие средства без всяких пульсаций, не повышают давление при заломке или засоренности пожарного рукава, просты и надежны в эксплуатации.

Важно также и то, что центробежные насосы, установленные на пожарных автомобилях, не нуждаются в сложном приводе от двигателя и обладают сравнительно низкой массой и габаритами. Однако такие агрегаты имеют и ряд недостатков. Они не способны самостоятельно засасывать жидкость и готовы к работе только после того как будет наполнена водой всасывающая линия.

Какие еще существуют виды пожарных насосов? Это вспомогательные агрегаты. Их также устанавливают на пожарных автомобилях. Вспомогательные насосы позволяют заполнить корпус центробежного механизма и полость всасывающего рукава водой. Именно поэтому их работа является кратковременной. После запуска центробежного насоса они отключаются. В качестве вспомогательных устройств используются агрегаты ротационного типа и др.

Масляные насосы

Данные устройства предназначены для снижения сил трения, возникающих между движущимися частями двигателя. Все виды масляных насосов делят на два типа. Первый из них регулируемый. В таких насосах поддерживается постоянное давление путем изменения производительности. Второй тип масляных насосов – нерегулируемые. Они также поддерживают постоянное давление, но только с помощью редукционного клапана. Большинство современных двигателей оснащают насосами нерегулируемого типа.

Агрегаты для перекачивания масла классифицируются и по своей конструкции. Они бывают:

  • шестеренными, с размещенными в корпусе ведущей и ведомой шестерней;
  • роторными.

В первом из этих двух видов устройств масло попадает в корпус, где захватывается шестернями. Далее через нагнетательный клапан оно перемещается в систему.

Производительность такого насоса находится в прямой зависимости от той частоты, с которой вращается коленвал. После того как давление нагнетаемого в агрегат масла превысит определенный предел, в работу вступает редукционный клапан. Он пропускает определенную порцию масла на всасывающую лопасть или на картер двигателя.

Что касается роторных насосов, то они могут быть как с нерегулируемым, так и с регулируемым управлением. Первый тип подобных агрегатов имеет ведущий и ведомый роторы, которые помещены в его корпус. Эти детали служат для захватывания масла, поступающего в систему. Далее, как и в шестеренном насосе, для перемещения вещества открывается редукционный клапан.

Роторные насосы, имеющие регулируемое управление, обеспечивают постоянное рабочее давление, которое не зависит от частоты вращения их коленвала. Для осуществления этой функции в них предусматриваются регулировочная пружина и подвижный статор. Постоянное рабочее давление создается путем изменения объема той полости, которая находится между ведущим и ведомым роторами.

Топливные насосы

Эти агрегаты являются основными элементами, без которых невозможна работа любого двигателя внутреннего сгорания. Их основное предназначение заключается в доставке бензина или дизеля от бака до камеры сгорания.

Один или два топливных насоса – это обязательное оснащение каждого автомобиля. Данные агрегаты выполняют работу, принцип которой во многом зависит от особенностей их конструкции. Какие существуют виды топливных насосов? Основных из них два. Это:

  1. Механический бензонасос. Данное устройство является частью карбюраторного двигателя. По своей конструкции он является классическим поршневым насосом. Основные детали такого агрегата — корпус, разделенный на две части диафрагмой, а также два клапана для подачи и приема топлива.
  2. Электронасос. Такой тип агрегата находит свое применение в бензиновых двигателях, имеющих раздельный впрыск. Электронасосы устанавливают либо непосредственно в баке, либо в каком-либо месте топливопровода. Наибольшее распространение получили погружные топливные агрегаты. Их размещают на дне бака. В свою очередь, по типу нагнетания масла электрические насосы подразделяют на центробежные, шестеренные и роторные.

Видов насосов немало, и все подобные устройства получили широкое распространение в той или иной сфере.

fb.ru

Водяной насос. Виды и работа. Устройство и применение. Как выбрать

Если вы проживаете в загородном доме, и там нет централизованного водоснабжения, то одним из первых устройств, которое надо приобрести, является водяной насос. В зависимости от назначения указанного оборудования, он сможет снабжать дом питьевой водой или использоваться для полива огорода, проведения осушительных работ и других целей.

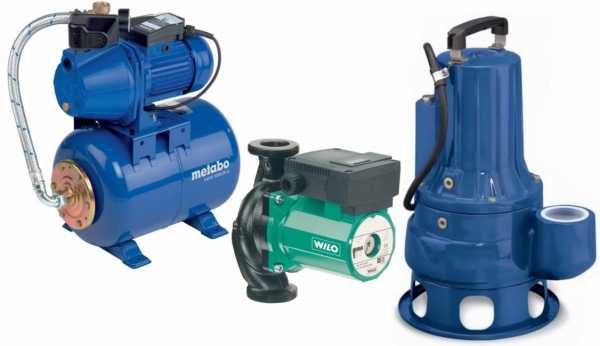

Виды водяных насосов

Есть много видов насосов, поэтому перед приобретением надо определиться, для каких целей вы будете использовать водяной насос.

Условно можно разделить насосы на три вида:
  1. Водяные. Такие насосы используются для подачи питьевой воды, поэтому дополнительно оборудуются системой очистки. Такую воду можно не только пить и готовить из нее пищу, но и использовать для принятия душа или полива огорода.
  2. Дренажные. Этот вид применяется для перекачивания воды, в которой есть небольшие примеси мусора. Они могут подавать воду для полива участка прямо из пруда, речки или другого водоема. Основная их задача – откачка сточных вод, например, из подвала, бассейна и в других аналогичных случаях.
  3. Фекальные. Такое оборудования является самым дорогим, оно предназначено для откачки жидкости из фекальных ям. По своей конструкции, такие насосы похожи на дренажное оборудование, но имеют большую функциональность.

Каждый вид указанного оборудования, в зависимости от своей конструкции, может быть поверхностным или погружным.

Поверхностный водяной насос

Если на участке есть неглубокий колодец или в водоеме чистая вода, то для ее подачи можно использовать поверхностный насос. Такие агрегаты находятся на поверхности воды, для этого они снабжаются специальным поплавком. Можно устанавливать такое оборудование и рядом с колодцем или водоемом. В зависимости от модели поверхностного насоса и от его мощности, глубина всасывания составляет 5-9 м. Дорогие поверхностные насосы, оснащенные эжектором, могут подавать воду на высоту до 30-40 м.

Такие насосы в свою очередь делятся на:
  • Вихревые – перекачивание воды происходит вихреобразно под высоким давлением.

  • Центробежные, они могут быть одно или многоступенчатыми, работает такое оборудование за счет центробежной силы и они надежнее вихревого типа.

  • Самовсасывающие – перекачивают воду с воздухом.

  • Жидкостно-кольцевые – кроме воды, могут перекачивать и такие жидкости как дизельное топливо.

  • Портативно-переносные – это вид самовсасывающих насосов, они за счет своей конструкции, способны удалять из воды воздух.
Погружной водяной насос

Такое оборудование может использоваться для подачи воды с глубины, при этом неважно, она будет большой или нет. По своему назначению, эти насосы могут быть таких типов:

  • Колодезные – они могут работать как частично, так и полностью погруженными в воду, имеют поплавковый выключатель, он отключает насос, когда уровень воды в колодце становится критическим.

  • Скважинные – подают воду с большой глубины, с их помощью можно подавать жидкость с небольшими примесями земли или гравия.

  • Дренажные – они применяются для откачки воды, имеющей незначительное загрязнение.

  • Фекальные – используют для откачки канализационных стоков.

Когда будете выбирать водяной насос, учитывайте, что подача воды с глубины 1 м соответствует ее горизонтальному перемещению на расстояние 10 м.

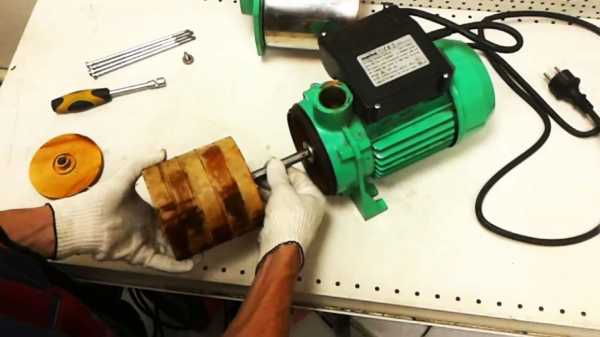

Устройство

В зависимости от типа оборудования, будет отличаться и его устройство, но общий принцип у всех насосов одинаковый. В зависимости от типа оборудования, оно может перекачивать жидкость в вертикальном или горизонтальном направлении.

Это оборудование состоит из корпуса, в нем находится электрический мотор, а также рабочего элемента, подающего воду. Внутреннее устройство будет отличаться от того, каким способом происходит преобразование электрической энергии в кинетическую. Между собой насосы отличаются устройством рабочего элемента.

Лопастный или центробежный водяной насос имеет диск с лопастями. Лопасти имеют изгиб, который направлен в противоположную сторону вращения крыльчатки. Если рабочее колесо одно, то это одноступенчатая модель, а если их несколько, то многоступенчатая.

Вибрационные насосы в своем составе не имеют вращающихся деталей. В них есть поршень, который во время работы совершает возвратно-поступательные движения и за счет этого подается вода. В действие поршень приводится при помощи электромагнита, поэтому такие модели еще называют электромагнитными насосами.

Принцип действия насосов

Принцип работы будет отличаться от того, какой водяной насос вы используете:

  • Центробежный насос. Это наиболее распространенное оборудование. Рабочее колесо зафиксировано на валу электродвигателя, которым оно и приводится в действие. Вода заполняет пространство между лопастями и когда рабочее колесо начинает движение, за счет центробежной силы, на входе создается пониженное, а на выходе повышенное давления и вода подается в выходной патрубок.
  • Мембранные или вибрационные насосы. Мембрана разделяет внутреннюю часть на две половинки. В одну полость поступает вода. Когда начинает работать электромагнит, он приводит в действие мембрану, и она начинает изгибаться в обе стороны. За счет этого меняется давление, и вода подается в выходной парубок. Наличие обратного клапана не дает ей возможности вернуться назад.

Учтите, что производительность будет выше у центробежных насосов, они также имеют большой срок службы, но стоимость вибрационного оборудования значительно меньше.

Область применения

В зависимости от типа выбранного оборудования, оно может использоваться для различных целей. Если вам надо подавать питьевую воду с неглубокого колодца или чистую воду из водоема для полива участка, то надо использовать поверхностный водяной насос.

При необходимости подачи воды из глубокой скважины или колодца, придется покупать погружной скважинный насос. Чтобы поливать участок слегка загрязненной водой из пруда или для удаления воды с погреба, бассейна, необходимо использовать дренажные насосы. Они могут перекачивать воду, в которой есть незначительные включения твердых частиц.

Фекальные насосы применяются для очистки сточных ям и могут перекачивать воду, в которой есть твердые частички. По своему устройству они похожи на дренажное оборудование, но могут работать с более грязными жидкостями, что значительно расширяет область их применения.

Особенности выбора

Для совершения правильного выбора водяного насоса, в первую очередь надо смотреть на такую его характеристику, как производительность. Если в доме проживает семья, состоящая из 4 человек, то для снабжения его питьевой водой, будет достаточно оборудования производительностью 40 литров в минуту.

Кроме этого, большое значение имеет напор или высота подачи воды. Большинство бытовых насосов способны поднимать воду с глубины 5-9 м и подавать ее на высоту 10-15 м. Это важно, так как часто воду надо не только достать из-под земли, но и подать на 2-3 этаж. Все это влияет на давление, которое сможет создавать оборудование в системе. Для расчета давления в водопроводе, надо будет учитывать, как модель насоса и его параметры, так и уровень залегания воды, размер и рельеф участка, а также ваши потребности.

Кроме основных параметров, покупая водяной насос, надо учитывать следующее:
  • Состояние и качество водовода, его диаметр, наличие клапанов, поворотников и тройников.
  • Наличие контролера холостого хода, этот элемент останавливает работу насоса, когда нет воды.
  • Наличие реле давления, которое позволяет контролировать напор в системе водоснабжения.
  • Гидроаккумулятор, он не дает возможности перегружать насос и позволяет контролировать рабочее давление.
  • Качество изготовления оборудования, так как только хорошая электроизоляция обеспечивает безопасное и длительное использование насоса.
  • Обращайте внимание на источник питания, могут быть электрические и бензиновые модели, последние используются в местах, где нет доступа к электросети;
  • Соответствие скважинного насоса диаметру скважины, он должен быть хотя бы на 10 мм меньше.
  • Система охлаждения насоса, она может быть водяной или масляной, последняя надежнее, но стоимость такого оборудования будет выше.
  • Число фаз, так как мощные насосы требуют подключения к трехфазной сети, а это возможно не на всех участках.
  • Обращайте внимание на материал корпуса, чугунный корпус более тяжелый, но он гасит шум во время работы насоса, а нержавеющий или металлопластиковый легче, но более шумный.
  • Возможность сервисного обслуживания в центрах, расположенных недалеко от места проживания.
Преимущества и недостатки

Независимо от вида насоса, который вы будете использовать, у любого его вида есть свои преимущества и недостатки, поэтому они должны обязательно учитываться при совершении выбора.

Преимущества центробежных насосов:
  • Вода подается под непрерывным напором.
  • Простое устройство.
  • Недорогой ремонт.
  • Простое обслуживание.
  • Для них проще устанавливать автоматику.
  • Надежность, поэтому такие насосы имеют большой срок службы.
  • Доступная стоимость.

Среди недостатков это: вначале работы такого оборудования, его корпус надо заполнить водой, так как центробежной силы может быть недостаточно для засасывания жидкости.

Вихревые насосы имеют высокую всасывающую способность, не боятся наличия в системе воздуха, имеют небольшой вес и размеры. Среди их недостатков, надо отметить быстрый износ деталей и сравнительно низкую эффективность.

Вибрационные насосы или их еще называют электромагнитные, они не имеют вращающихся деталей, поэтому могут подавать воду с твердыми примесями небольшого размера, это может быть песок, ил, они имеют невысокую стоимость. Главным недостатком такого оборудования является то, что оно постоянно вибрирует, поэтому часто выходит из строя. Для защиты от перепадов напряжения, специалисты рекомендуют использовать стабилизатор

Похожие темы:

tehpribory.ru

Водяной Насос для Дома: Описание, Виды, Критерии Выбора

Большинство жителей частных домов или владельцев дач сталкивается с вопросами добычи воды или водоотведения. Для удобного проживания или комфортного дачного отдыха водяной насос для дома необходим.

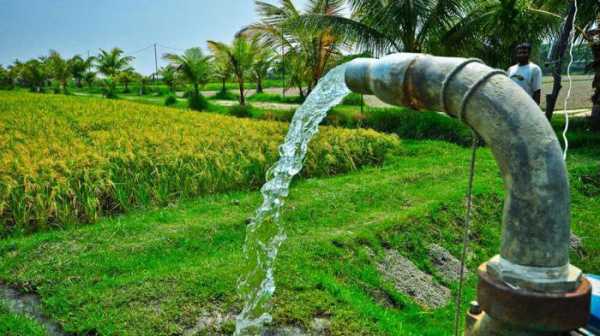

Сферы применения

Обилие выбора

Область использования таких устройств достаточно обширна:

  • водоснабжение частного дома или дачи
  • полив земельного участка
  • перекачка жидкостей
  • пожаротушение
  • дренажные работы
  • осушение заболоченных участков и водоемов

Также водяные насосы помогают в случаях, когда напора воды недостаточно для нормального функционирования водопровода.

вернуться к меню ↑

Принцип работы

Схема работы

Принцип работы у водяных помп разных модификаций особо не отличается, однако конструкция и комплектация имеет свои нюансы.

При низком давлении вода переходит в специальный вакуумный отсек, откуда по патрубку мощным потоком вливается в шланг или трубу. Чтобы преодолеть сопротивление гидравлики, система должна обладать достаточной мощностью, чтобы давление было оптимальным для полноценной работы.

Разница в конструкции определяется способом создания вакуума:

  • центробежные
  • вихревые
  • вибрационные
  • дренажные
  • циркуляционные

По расположению, относительно «зеркала» воды, также отличаются.

Выделяют две группы:

  • Погружные, размещенные непосредственно в резервуаре с жидкостью
  • Поверхностные, располагающиеся неподалеку от резервуара

Популярностью пользуются дренажные, скважинные, колодезные модели и мотопомпы.

вернуться к меню ↑

Плюсы центробежных вариантов

Широкая сфера применения делает такую конструкцию универсальной для применения как в частном доме, так и в промышленных масштабах. Основной принцип работы состоит в движении воды и создании напора с помощью центробежной силы. Специальные вращающиеся элементы захватывают и как бы прижимают воду к стенкам помпы, после чего происходит выброс через входное отверстие.

Центробежный насос пригодиться, если нужно решить проблемы с поливом участка или водоснабжением дома

В магазинах предложен большой ассортимент центробежных моделей:

  • погружные
  • поверхностные
  • консольные одно- и многоступенчатые
  • вертикальные
  • горизонтальные

Такие насосы изначально рассчитаны на непрерывный цикл работы, поэтому детали изготовлены из высокопрочных материалов, а обслуживание не требует много времени и усилий.

Преимущества центробежного насоса:

  • Качественная работа даже при экстремально высоких температурах (есть модели, выдерживающие до 350 °С).
  • Долгий срок службы
  • Высокий КПД, который выгодно отличает такую модель от других типов насосов.
  • Возможность установки дополнительной автоматики
  • Компактные размеры, позволяющие легко установить помпу даже в узкой скважине или труднодоступном месте

Единственный минус центробежного насоса – возможность работы только с чистой водой, поэтому его нужно беречь от попадания примесей.

вернуться к меню ↑

Консольный центробежный вариант

Один из распространенных типов для водоснабжения частного дома или дач. Одноступенчатые модели подходят для работы с жидкостями, содержащими твердые примеси небольшого размера. Многоступенчатые помпы, помимо выполнения основной функции, создают мощный водяной напор.

Центробежные насосы возможно установить в систему отопления, действующую от скважины. Можно использовать его для откачки воды из неглубоких колодцев и скважин (до 6 метров).

вернуться к меню ↑

Поверхностные вихревые

Поверхностный насос для скважины

Такой вид водяных насосов применяют для повышения напора в системе и отопления, что делает его пригодным также и для пожаротушения. Из-за высокого шумового фона такой тип помпы лучше использовать в техническом помещении. Принцип их работы заключается в создании водяной воронки (вихря) при помощи специального колеса.

По сравнению с центробежным типом, вихревая модель дает более мощный напор и при этом отличается габаритами. Также плюсом можно назвать его устойчивость к попаданию воздуха в систему. Но есть и недостаток – конструкция чувствительна к примесям, в том числе и мелким, их попадание в большом количестве обычно приводит к выходу из строя.

вернуться к меню ↑

Вибрационный

Принцип работы основан на действии электромагнита

При подаче тока на обмотку магнита, он притягивает специальный якорь, который затем возвращается в исходную позицию.

Давление понижается, и вода без труда попадают в гидравлическую систему. Когда давление повышается, жидкость выходит через патрубок. Бесперебойная подача обеспечивается диафрагмой. Всего лишь за 1 секунду происходит около 100 колебаний якоря и поршня.

В процессе работы, вода выталкивается, из-за возникающих вибраций, через патрубок в общий трубопровод. Эта модель пользуется популярностью за счет отсутствия вращающихся элементов, благодаря чему такое оборудование работает дольше. Есть и небольшой минус — невозможность установки в скважинах маленького диаметра.

вернуться к меню ↑

Глубинный погружной

Глубинная погружная модель

При большой глубине колодца или скважины, с которыми не справляются поверхностные модели, используют погружные устройства, установленные непосредственно в самом источнике. Такое устройство изготовлено из антикоррозийного материала, например, из нержавеющей стали. Мотор устройства охлаждается за счет прогоняемой жидкости.

Один из зарекомендовавших себя погружных моделей — дренажный насос Makita PF1110



!

Несмотря на свой небольшой вес (5,9 кг) и габариты, имеет высокую производительность — 15000 л/ч. Оптимален для откачивания воды из колодцев, бассейнов, ям и затопленных помещений.

Makita PF1110 можно погружать до 5 м. Он умеет удобную ручку для переноса. Купить данную модель и посмотреть другие погружные насосы вы можете в каталоге интернет-магазине Conrad. вернуться к меню ↑

Дренажный

Сфера применения этой модели – откачка сточных вод, в том числе и жидкости с крупными включениями.

Имеет следующие преимущества:

  • долгий срок эксплуатации
  • компактный, мобильный
  • отсутствие специальных требований к обслуживанию
  • поплавковый механизм, автоматически отключающий устройство при отсутствии жидкости

Фекальный дренажный насос необходим на дачном участке или в частном доме. Он имеет подходящие технические характеристики для непрерывной работы в канализационной системе.

Некоторые модели имеют дополнительные измельчители для крупных частиц, что исключает проблемы с отводом сточных вод

вернуться к меню ↑

Циркуляционный

Для усиления давления в отопительной системе, с целью экономии электроэнергии, используют циркуляционную помпу. Он также дает возможность регулировки параметров отопления.

При покупке учитывают уровень энергопотребления, шума и срок эксплуатации

У большинства моделей предусмотрены возможность регулировки частоты вращения основного вала, что приводит к понижению энергозатрат, шума и увеличению срока службы. Частое обслуживание не потребуется, при правильном подборе модификации.

После установки нужно убедиться, что в системе отсутствует воздух. В противном случае срок службы помпы может существенно сократиться.

Читайте также: вернуться к меню ↑

Ручной насос

Ручной стационарный вариант

Отличное решение для мест, где отсутствует электричество. Прокачка воды, в данном случае, происходит за счет движения поршня. Большинство из ручных помп имеют двухстороннее действие, поэтому холостого режима нет.

Это простая конструкция долговечна и не требует особых навыков в обслуживании. Плюсом является дешевая стоимость мини-насоса. Его целесообразно использовать там, где нет подключения электроэнергии или же нет необходимости в прокачке  большого объема воды.

На что стоит обратить внимание при выборе водяного насоса:

  • Один из главных параметров, на который стоит обратить внимание при покупке водяной помпы – его производительность (объем перегоняемой жидкости за единицу времени).
  • Единицы измерения производительности говорят о мощности помпы и обозначаются «литр в минуту», в некоторых случаях «кубический метр в час».

Водяная помпа

Для обеспечения нормальной работы автономного водоснабжения, значение имеет и максимальный напор насоса. Эта величина равна высоте уровня воды, на которую способно поднять ее устройство. Такая характеристика необходима для точного расчета проекта водоснабжения, отопления или водоотведения.

От указанных выше величин зависит расход ресурсов. Его следует рассчитать с учетом количества жильцов, наличия бытовой техники, использующей воду, величины гидравлического водного сопротивления и пика высоты точки разбора воды.

вернуться к меню ↑

Выбор по назначению

Выбор модели зависит от сферы использования, вот несколько вариантов применения водяного насосного оборудования:

  • При недостаточном напоре воды в системе стоит купить водяной насос высокого давления для его увеличения
  • Для обслуживания канализации или выкачки вод с высоким уровнем загрязнения используют фекальный тип помпы. Более удобны модели с автоматической системой включения
  • Если нужно осушить бассейн, погреб или колодец, приобретают полупогружную дренажную модель (насос находиться под водой частично), или погружной насос с поплавковым механизмом отключения
  • Добыть воду для полива участка или личных нужд легко с помощью погружного насоса при условии, что глубина не превышает 5 метров. Для глубины 5-10 метров выбирают модель с эжектором, а более 10 метров лучше купить погружной насос

Погружные помпы, хоть и оснащены защитой от работы вхолостую, требуют монтажа без контакта с дном водоема и с уровнем воды наверху более 1 метра. Связаны такие условия с изменениями сезонного уровня воды в колодце или скважины и необходимостью дополнительного охлаждения механизма.

Для выполнения нескольких задач подойдут одно-и двухступенчатые модели, либо несколько в комбинации

вернуться к меню ↑

Первые признаки поломки устройства

Даже самое дорогое оборудование рано или поздно выходит из строя. Это может быть связано с длительным сроком эксплуатации, неблагоприятной рабочей средой или сбоями в системах водоснабжения или электросети. Вот несколько признаков того, что водяному насосу требуется ремонт:

  • появление гула, повышение шумового уровня
  • чрезмерная вибрация насоса
  • уменьшение напора
  • снижение или повышение рабочего давления
  • появление потеков между фланцев или в районе вала

Регламентное обслуживание

Чтобы избежать затрат на ремонт или замену оборудования, необходимо регулярное профилактическое обслуживание (диагностика состояния, чистка при необходимости). В числе распространенных ошибок, приводящих к поломке насоса – ошибки при монтаже системы водоснабжения, работа оборудования в экстремальных условиях.

Читайте также:

9.2 Общий Балл

Проблема отсутствия постоянного водоснабжения в дачных поселках знакома многим из нас. Поэтому мы постарались описать для Вас суть данного вопроса. Если Вы не согласны с данными оценками, оставьте свой рейтинг в комментариях с аргументацией Вашего выбора. Благодарим за ваше участие. Ваше мнение будет полезно другим пользователям.

Актуальность информации

9

Раскрытие темы

8.5

Достоверность информации

10

Плюсы

  • На сегодняшний день на нашем рынке есть полный спектр водяных насосов, Под любые ваши нужды.
  • Позволять вам пользоваться водоснабжением в любое удобное для вас время

Минусы

  • Могут быстро выходить из строя при нарушении условий эксплуатации в процессе использования
Добавить свой отзыв  |  Читать отзывы и комментарии

krrot.net

Какие виды насосов существуют? :: SYL.ru

Насос представляет собой агрегат, который посредством всасывания и нагнетания жидкости перемещает ее при помощи кинетической или потенциальной энергии. Такие приборы применяются сегодня в различных сферах деятельности человека. Агрегаты представленного типа можно встретить как в промышленности, так и в быту.

Существующие виды насосов разнообразны. Они отличаются принципом действия и областью применения. В продаже представлены конструкции, способные работать не только с жидкостью, но и газами, в вакууме, для передачи теплоты, магнитного потока и т. д. Чтобы разобраться в этом многообразии, необходимо рассмотреть основные виды представленных устройств. Это позволит выбрать из огромного количества существующих конструкций оптимальный вариант оборудования.

Классификация

Современные насосы, виды и принцип работы которых отличаются по различным критериям, отличаются особенностями конструкции, применением и по ряду прочих характеристик. Для перемещения жидкостей под определенным напором сегодня используется 2 типа агрегатов. К первой категории относятся насосы-машины, а ко второй – насосы-аппараты. Они включают в себя множество подвидов оборудования.

Насосы-машины приводятся в действие двигателем. К ним относятся лопастные, поршневые, роторные и прочие разновидности.

Насосы-аппараты функционируют от других источников энергии. В не предусмотрено наличие рабочих механизмов. В эту группу входят струйные, гидравлические, магнитогидродинамические насосы, а также газлифты, вытеснители и т. д.

По назначению виды насосов для воды делят на несколько основных групп. К ним относятся водоподъемные, циркуляционные, дренажные агрегаты.

Тип рабочей камеры

Чтобы понять, каким разнообразием отличается представленное оборудование, необходимо рассмотреть фото видов насосов (представлено далее). По принципу особенностей внутренней камеры агрегата различают две большие группы приборов. Это объемные и динамические разновидности. Они включают в себя множество различных агрегатов.

Жидкость в объемном насосе перемещается под воздействием периодического изменения внутреннего пространства в камере. К этой категории устройств относятся крыльчатые, возвратно-поступательные и роторные приборы. Входящие в эту группу приборы классифицируются по ряду признаков. Их выбирают в соответствии с условиями эксплуатации прибора.

В динамических насосах жидкость транспортируется под воздействием сил внутри камеры. К этой категории относятся лопастные, электромагнитные насосы и приборы трения. Такие устройства отличаются видом сил, которые действуют на жидкость, направлением ее движения, типом отвода, а также конструкцией колеса.

При выборе той или иной разновидности оборудования потребитель руководствуется классификацией по целевому признаку, соответствию условиям отрасли и эксплуатации.

Назначение

Существующие разновидности насосов классифицируют по признаку применения в различных сферах деятельности человека. Существуют агрегаты для перекачки чистой воды, сточных вод, способствующие повышению напора в системе, а также обеспечения постоянной циркуляции в отопительных коммуникациях.

Отдельно также выделяют виды пожарных насосов. Они используют оборудование высокой мощности. При этом создается большой напор воды.

Дренажные насосы предназначены для перемещения загрязненной дождевой, грунтовой воды. В подобных устройствах предусмотрено наличие измельчающей системы, а также фильтрующих компонентов. Это малогабаритные, неприхотливые приборы, отличающиеся доступностью для покупателей. Поэтому их используют повсеместно.

Фекальное оборудование отличается повышенным диаметром отверстий и наличием режущего механизма. Они способны отводить субстанции различной консистенции. Их устанавливают в яму или резервуар, где они находятся на протяжении всего времени их эксплуатации.

Повышающие давление агрегаты устанавливаются перед прибором, который требует при работе излишнего давления жидкости.

Центробежные агрегаты

Описывая виды насосов по принципу действия, следует рассмотреть основные из них. Одним из самых часто используемых человечеством приборов является центробежный агрегат. Он используется в системах подачи воды, агрессивных, вязких жидкостей, сточных, грунтовых вод.

Прибор передает кинетическую энергию от рабочего колеса (вращается в процессе работы) той субстанции, которая находится между его лопастями. Центробежная сила, образующаяся при этом, передает жидкость внутрь корпуса прибора. Затем она перемещается далее по системе. На место переместившейся субстанции поступает новая жидкость. Так обеспечивается непрерывная работа насоса.

Подвод жидкости к колесу может осуществляться не только с одной стороны. Встречаются более сложные центробежные конструкции. В них подвод осуществляется с двух сторон. Такой подход предоставляет возможность уравнивать давление субстанции, которое она осуществляет на лопасти колеса.

Одной из основных технических характеристик подобных насосов является коэффициент быстроходности. При выборе той или иной модели необходимо учитывать существующие особенности работы оборудования. В этом случае оно проработает долго и эффективно.

Многоступенчатые и осевые конструкции

Изучая виды насосов, характеристики которых отличаются по принципу устройства, следует также уделить внимание осевым и многоступенчатым конструкциям. Они также достаточно распространены в промышленном производстве и быту.

Многоступенчатые разновидности позволяют создавать большой напор жидкости. Она проходит последовательно через несколько рабочих колес. Каждый из этих конструкционных элементов передает определенную энергию субстанции.

При выборе подобного оборудования важно обращать внимание на зависимость показателей напора и мощности, высоты всасывания на стадии подачи, КПД. Последняя характеристика достигает максимума в определенном режиме работы оборудования. При увеличении подачи КПД снижается. Подобные конструкции способны обеспечить напор воды в размере 65-138 тыс. м³/ч. При этом высота водяного столба может составлять 18,5-95 м. Именно такое оборудование применяется при пожаротушении высотных зданий.

Рассматривая виды и типы насосов, следует сказать также про устройство осевых насосов. Они способны за короткое время переместить большой объем жидкости. Рабочее колесо передает поверхностью своих лопастей определенную энергию субстанции. Именно с такой силой движется жидкость в системе. Ее частицы движутся по кривой. Попадая в выпрямляющий аппарат, их траектория выравнивается. До выхода из агрегата жидкость движется вдоль оси насоса. Такой принцип циркуляции и послужил для определения названия подобной техники.

Осевые насосы могут иметь в своей конструкции жесткие лопасти или поворотные конструкционные элементы. В первом варианте элементы пропеллера закреплены неподвижно. Во втором варианте в систему встроен механизм, поворачивающий лопасти, меняющий угол их наклона.

Вихревые и роторные конструкции

Разбираясь в вопросах классификации современного напорного оборудования, необходимо сказать несколько слов о том, какие виды насосов еще востребованы в хозяйственной деятельности человека. По принципу устройства внутреннего механизма выделяют вихревый тип конструкции.

Такие агрегаты характеризуются хорошими показателями самовсасывания. Они способны стартовать без предварительного заполнения трубы жидкостью, которая присутствует в корпусе прибора. Основной сферой применения подобного оборудования является перемещение испаряющихся быстро субстанций, капельных жидкостей, насыщенных газами. Также их применяют в комбинации с насосами центробежного типа.

Вихревые приборы могут быть открытого или закрытого класса. В последнем варианте жидкость из ячеек периферии рабочего колеса при возникновении центробежной силы перемещается в канал корпуса. Далее она передает часть своей энергии находящейся внутри среде. После этого жидкость перемещается в следующую ячейку. При такой организации насос вихревого типа развивает напор в несколько раз больше, чем у центробежных разновидностей. Однако их КПД будет ниже.

В основные виды насосов вошли также роторные разновидности. Они подают небольшое количество жидкости. Они бывают зубчатыми, шиберными, винтовыми, коловратными, лабиринтовыми и т. д. Все они отличаются идентичным принципом действия. Такие конструкции не имеют в своем составе нагнетательного и всасывающего клапана. Это упрощает конструкцию, делая ее долговечнее и практичнее.

Поршневые конструкции

В продаже представлены также поршневые виды насосов. Они отличаются разнообразными конструкционными решениями. Благодаря такой особенности они применяются в широком спектре отраслей.

Действие агрегата происходит посредством периодического всасывания и нагнетания внутри цилиндра во время движения рабочего элемента. Им является плунжер или поршень. Объем перемещаемой жидкости не меняется. Периодически ускоряется или замедляется время перемещения рабочего механизма.

Поршневые насосы могут быть приводными, прямодействующими. Конструкция имеет в своем составе нагнетательный и всасывающий клапан. Субстанция, перемещающаяся по системе, получает кинетическую энергию. Ее величина пропорциональна давлению при ее нагнетании.

Поршневые насосы могут быть вертикальными, горизонтальными, многократного или одинарного действия. В их состав могут входить один или несколько цилиндров. Конструкция отличается значительной сложностью организации. При значительных габаритах это относительно тихое устройство. Их КПД высок, а работа отличается высокой независимостью при подаче от напора.

Струйные конструкции

Существующие виды водяных насосов насчитывают большое количество вариантов конструкций. Одним из востребованных типов оборудования является струйный агрегат. Он относится к группе насосов-аппаратов. Такая конструкция отличается большим разнообразием. Сфера применения струйных насосов широка.

Представленное оборудование имеет простую и практичную конструкцию, отличается долговечностью при эксплуатации. Их КПД невысок, составляет всего около 30 %. Ярким примером струйной конструкции является водоструйный насос. Он преобразует потенциальную энергию жидкости в кинетическую в конической сужающейся насадке. Далее подаваемая смешивается с рабочей субстанцией в камере. После этого кинетическая энергия снова переходит в потенциальную.

Водяные насосы

Изучая виды насосов для воды, следует выделить несколько групп подобного оборудования. Приборы представленного типа могут быть поверхностными или погружными.

К первой категории относятся приборы, которые монтируются вне водяной поверхности. Они способны поднимать воду на поверхность с глубины до 8 м. Это производительное оборудование, практичностью и ремонтопригодностью. При работе агрегат не издает шума. Его стоимость приемлема практически для любого покупателя. К таким приборам относятся центробежные и вихревые типы конструкции.

Погружные разновидности подвешивают при помощи троса непосредственно над водой. Они касаются жидкости, передавая ее на поверхность. Такие устройства позволяют транспортировать воду даже с большой глубины. Эти приборы обеспечивают в жилых домах. Их применяют в системах орошения, подачи технической и питьевой воды в резервуар. При затоплении помещения погружные насосы также эффективно эксплуатируются.

Конструкция в этом случае сложна и требовательна. Могут возникать затруднения в процессе технического обслуживания техники. Вода, в которую погружается агрегат, должна быть чистой, без большого количества примесей.

Циркуляционные конструкции

Циркуляционные виды насосов применяются в системах отопления. Теплоноситель перемещается с заданной скоростью по системе. Его температура постепенно понижается. Помещение обогревается при определенном уровне движения теплоносителя. Такие приборы применяют даже в многоэтажных домах, в которых система отопительных труб и радиаторов характеризуется разветвлениями.

Чем толще подводящие коммуникации, тем большая мощность насоса требуется. В месте врезки насоса в систему происходит перепад давления. Чтобы оборудование работало эффективно, требуется обеспечить необходимый уровень производительности.

Рассмотрев основные виды насосов, можно понять особенности подобного оборудования, их отличия и характерные особенности эксплуатации. Разнообразие конструкций позволяет применять представленную технику в различных сферах хозяйственной деятельности человека.

www.syl.ru

Виды насосов для воды. Классификация насосов по принципу действия и конструкции

  1. Виды по назначению
  2. Виды по принципу действия и конструкции
    1. Центробежные
    2. Вихревые
    3. Вибрационные

На рынке насосного оборудования существует огромное разнообразие насосов для воды. Продаются насосы для скважин, отопления, канализации, откачки воды и других нужд.  Для того, чтобы правильно подобрать водяной насос, необходимо ориентироваться в их разновидностях, которые очень сильно отличаются по своему назначению. Эта статья поможет разобраться, что к чему.

Виды насосов по назначению

Используются для закачивания чистой и грязной воды, их отличительной особенностью является то, что они устанавливаются на поверхности, а в воду погружается только шланг насоса. Подходит поверхностный насос для скважины, колодца, грязной воды, полива огорода.

Предназначением погружных насосов является перекачивание воды из глубоких резервуаров до 300 м. Такие насосы располагаются в толще воды, обычно у дна скважины.

Насосы для канализации, выгребных ям. Это специальные насосы с режущим механизмом – измельчителем, благодаря которому они способны пропускать через себя жидкость с длинноволокнистыми включениями.

Для откачки сточных вод и грязных жидкостей из канав, дренажных колодцев, подвалов.  Благодаря своим конструкционным особенностям, он способен пропускать даже твердые предметы.

​​​​​​​Насосы циркуляционного типа обеспечивают движение теплоносителя в отопительной системе.

​​​​​​​Насосные станции водоснабжения используются для поддержания постоянного давления в водопроводе и бесперебойного обеспечения дома водой. Станции автоматического водоснабжения состоят из водяного насоса (погружного или поверхностного), гидроаккумулятора, манометра для измерения давления и реле давления, которое автоматически запускает и останавливает насос.



Виды насосов по принципу действия и конструкции

Центробежные насосы

Работа насосов центробежного типа основана на создании внутри устройства центробежной силы, благодаря которой происходит движение воды, создается напор. Лопасти и колеса рабочей части, вращаясь, затягивают жидкость, прижимают к стенке, после чего выталкивают в выходное отверстие. Это и погружные, и поверхностные насосы.

К плюсам данного насосного оборудования относят простоту конструкции, долговечность, высокую производительность. Из недостатков — у них отсустствует функция самовсасывания, т.е. перед запуском их необходимо заполнить водой. Заполнение чаще всего производится с помощью ручной помпы. Также не пригоден для работы с жидкими средами жидкостями, в которых содержаться воздух или газ, жидкостями с вязкостью более 150 сСт.



Вихревые насосы

Работают за счет вихревого колеса — это металлический диск с лопастями, создающими центробежную силу. В таких устройствах вода закручивается в спирали, по виду напоминающие вихрь. Их особенностью является гораздо более мощный напор, чем у центробежных моделей, а также возможность работать с водно-воздушной средой.

В отличие от предыдущего типа, вихревые насосы относятся к самовсасывающим — т.е.способны заполнить подводящий трубопровода без использования дополнительных устройств.

Однако они пригодны для работы только с чистой водой и более шумные, чем центробежные.



Вибрационные насосы

Вибрационные насосы отличаются отсутствием крыльчаток, вращающихся механизмов и подшипников.

Насос вибрационного типа работает за счет воздействия электромагнитного поля, создаваемого катушкой, которая втягивает металлический сердечник с гибкой диафрагмой.

Изгибаясь, резиновая диафрагма создает низкое давление, благодаря которому вода засасывается в гидравлическую камеру. Когда диафрагма возвращается на место, давление повышается и срабатывает клапан, перекрывающий входное отверстие, поэтому вода выталкивается через выходной патрубок.

Плюсы вибрационных насосов — долговечность (у них нет постоянно изнашивающихся подвижных элементов), низкая стоимость (за счет простого устройства), способность работать в грязной воде.

Заказать насос или получить консультацию можно по любому номеру, указанному на сайте. В продаже насосы для воды Unipump, Grundfos, Wilo и других отечественных и европейских производителей.



energomir.su

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
