Виды насосов, их устройство, область применения и классификация

Насос – это гидравлическое устройство, которое обеспечивает всасывание воды, ее нагнетание и перемещение. В своей работе они используют принцип передачи жидкости кинетической и потенциальной энергии. Насосы бывают нескольких видов, и деление происходит исходя из их технических параметров. Основные отличия между разными типами насосов для воды является разный КПД, мощность, производительность, напор и давление выходящего потока.

Содержание

  • 1 Общая классификация
  • 2 Роторные устройства
  • 3 Поршневые модели
  • 4 Мембранные устройства
  • 5 Струйные насосы
  • 6 Центробежные насосы
  • 7 Осевые модели
  • 8 Вихревые насосы
  • 9 Классификация по типу питания
  • 10 Классификация по качеству жидкости
  • 11 Классификация по месту расположения
    • 11.1 Погружные насосы
    • 11.2 Поверхностные насосы

Общая классификация

В настоящее время существует более трех тысяч видов насосов. Они отличаются строением и назначением, а также подходят разных сфер использования. Все это многообразие можно разделить на две большие группы: динамические и объемные насосы.

Объемные насосы — это устройства, в которых вещество перемещается за счет постоянного изменения объема камеры, при этом она поочередно совмещается с входным и выходным отверстием. Их, в свою очередь, можно поделить на:

  • мембранные;
  • роторные;
  • поршневые.

Динамические – это модели, в которых вода перемещается вместе с камерой за счет гидродинамических сил, при этом присутствует постоянное сообщение с входным и выходным патрубком насоса. Динамические насосы бывают струйные и лопастные, при этом последние в свою очередь делятся на центробежные, осевые и вихревые.

Ниже все эти виды насосов, а также их классификация будут рассмотрены более подробно.

Роторные устройства

Обзор водяных насосов открывают роторные устройства. Их принципиальное отличие — отсутствие клапана. Иными словами, роторный насос для воды перемещает воду путем ее выталкивания. Осуществляет этот процесс специальный рабочий элемент — ротор. Это реализуется следующим образом: вода поступает в рабочую камеру. Движение ротора вдоль внутренних стенок рабочей камеры образует изменение объема замкнутого пространства, и вода по законам физики выталкивается.

Достоинства роторных насосов:

  • высокий КПД;
  • самовсасывание воды;
  • возможность обратной подачи воды;
  • перекачивание веществ любой вязкости и температуры;
  • низкий уровень шума;
  • отсутствие вибрации.

Из минусов стоит отметить, что должна быть обеспечена чистота перекачиваемых жидкостей (без твердых вкраплений). Кроме того, сложная конструкция требует дорогостоящего ремонта.

За счет возможности работы с агрессивными и вязкими веществами роторные насосы используются в химической, нефтяной, пищевой, морской промышленности. Подвид роторных насосов – шнековые – активно применяют при добыче нефти. Еще одна сфера применения – коммунальный хозяйства, где с их помощью поддерживают давление в системе отопления, при этом насос не нуждается в смазке и охлаждении.

Поршневые модели

Устройство поршневого насоса основано на вытеснении воды механическим способом. Это один из самых старых типов насосов для воды, но в современном виде его устройство гораздо сложнее, чем раньше. В частности, данные насосы имеют эргономичный и прочный корпус, развитую базу входящих в него элементов, а также гибкие возможности подключения к водопроводу. В связи с этим они широко распространены, как в промышленности, так и в быту.

Насос представляет собой металлический полый цилиндр, который, по сути, является корпусом — в нем осуществляется перемещение жидкости. Физическое воздействие на нее осуществляет поршень плунжерного типа, работа которого может напоминать гидравлический пресс. Работа данного устройства основана на возвратно-поступательных движениях. При движении вверх (поступательное движение) в камере создается разрежение воздуха, что обеспечивает всасывание воды. Вода в камеру поступает через входное отверстие с клапаном, который в этот момент открывает отверстие. При возвратном движении этот клапан возвращается на место, и открывается заслонка выходного отверстия. При этом поршень выдавливает воду. Почти по такому же принципу работает самый обычный шприц.

В такой работе есть один недостаток – жидкость поступает неравномерно. Чтобы устранить это явление, используется сразу несколько поршней, которые двигаются с определенной периодичностью, что и обеспечивает ровный поток.

Существуют поршневые насосы двойного действия. Здесь клапаны расположены с двух сторон, и вода несколько раз проходит по всему цилиндру, то есть поршень при движении перегоняет воду внутри рабочего пространства и некоторую ее часть выталкивает из насоса. За счет этого удалось добиться снижения пульсации в трубопроводе. У конструкции двойного типа есть минус – более сложная система, что делает ее менее надежной.

Основное преимущество поршневых насосов – простота и прочность, основной недостаток – низкая производительность. В целом, подобный тип насосов можно сделать более эффективным, но в этом нет смысла, так как большие мощности с меньшими затратами могут обеспечить другие виды насосов для перекачки воды.

Область применения подобного насосного оборудования достаточно широка. Они позволяют работать не только с водой, но и агрессивной химической средой, а также взрывоопасными смесями. По причине того, что такие устройства не могут перекачивать большие объемы жидкости, они не используются для крупных задач. Тем не менее, подобные насосы часто встречаются в химической промышленности. Также с их помощью можно обеспечить автономную систему подачи воды для дома или для полива. Еще одно место, где такие устройства успешно себя зарекомендовали — пищевая промышленность. Это объясняется тем, что поршневые модели деликатно относятся к пропускаемым через них веществам.

Мембранные устройства

Мембранный насос – это относительно новый вид оборудования для перекачивания жидкостей и прочих веществ. Данный тип оборудования способен работать с газообразной средой и делает это за счет специальной мембранный или диафрагмы. Она совершает возвратно-поступательные движения и с заданной цикличностью меняет объем рабочей камеры.

Конструкция устройства включает:

  • мембрану;
  • рабочую камеру;
  • шток для соединения диафрагмы с валом привода;
  • кривошипно — шатунный механизм;
  • клапаны для защиты от поступления вещества назад;
  • входной и выходной патрубок.

Подобные насосы могут иметь одну или две рабочих камеры. Устройства с одной камерой более распространены, с двумя используются в тех местах, где требуется более высокая производительность.

Работа осуществляется следующим образом: при запуске шток выгибает мембрану, что увеличивает объем камеры и создает в ней эффект вакуума. Это явление обеспечивает всасывание перекачиваемой среды. После заполнения камеры шток возвращает мембрану на место, объем резко уменьшается, и вещество выталкивается через выходной патрубок.

При этом для того, чтобы жидкость или газ не попали обратно в момент возвратного движения, вход автоматически перекрывается специальным клапаном.

Существуют модели с двумя клапанами, расположенными параллельно друг другу. Здесь процесс осуществляется аналогично, только рабочих камеры две, и при каждом движении из одного вода выходит, а в другой входит. Такие устройства считаются более эффективными.

Преимущества мембранных насосов:

  • могут работать с любой средой;
  • небольшой размер;
  • тихая работа;
  • отсутствие вибрации;
  • простота и надежность конструкции;
  • экономичность по энергопотреблению;
  • поддержание высокой чистоты перекачиваемого вещества;
  • невысокая цена;
  • длительный срок службы;
  • не требуют особого или частого ухода, им не нужна смазка;
  • заменить испорченные детали сможет человек без специального образования;
  • обладают высокой универсальностью.

При таком обилии плюсов существенных минусов не выявлено.

Мембранный насос широко применяется в медицине и фармацевтике, в фермерских хозяйствах (в доильных аппаратах). Их используют для производства продуктов питания, в атомной сфере. С их помощью делают насосы-дозаторы для использования на производстве лаков и красок, они применяются в полиграфии и в различных местах, где есть потребность работы с ядовитыми и опасными веществами. Работать с последними можно безопасно, так как мембранные насосы имеют высокую герметичность.

Струйные насосы

Струйные модели – это самые простые из всех возможных устройств. Были созданы еще в 19 веке, тогда использовались для откачки воды или воздуха из медицинских пробирок, позже их стали применять в шахтах. В настоящее время сфера применения еще более широка.

Конструкция струйного насоса очень проста, благодаря этому они практически не требуют какого-либо обслуживания. Она состоит из четырех частей: всасывающая камера, сопло, диффузор и смесительный резервуар. Вся работа устройства основана на передаче кинетической энергии, при этом здесь не используется механическая сила. Струйный насос обладает вакуумной камерой, в которую всасывается вода.  Затем она двигается по специальной трубе, на конце которой находится сопло. За счет уменьшения диаметра скорость потока увеличивается, он поступает в диффузор, а из него в камеру смешивания. Здесь вода смешивается с функциональной жидкостью, за счет чего снижается скорость, но сохраняется напор.

Струйные насосы бывают нескольких типов: эжектор, инжектор, элеватор.

  1. Эжекторный только перекачивает вещество. Работает с водой.
  2. Принцип работы инжекторного насоса
    — нагнетание вещества. Используется для выкачивания пара.
  3. Элеваторный применяется с целью понизить температуру носителя, что достигается смешиванием с функциональной жидкостью.

Таким образом, струйные насосы используются для работы с водой, парой или газом. Также они могут выступать для смешивания разных веществ или для поднятия жидкостей (аэролифтовая функция).

Данный вид насосов распространен в различных областях промышленности. Их можно использовать отдельно или в комплексе с другими. Простота конструкция позволяет их использовать в аварийных ситуациях с отключением воды, а также для пожаротушения. Также они популярны в системах кондиционирования и канализации. Многие модели струйного типа продаются с различными соплами.

Плюсы:

  • надежность;
  • нет необходимости постоянного технического обслуживания;
  • простая конструкция;
  • широкая сфера применения.

Минус — низкий КПД (не более 30%).

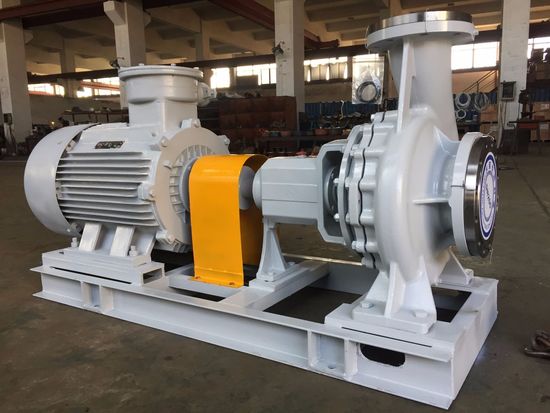

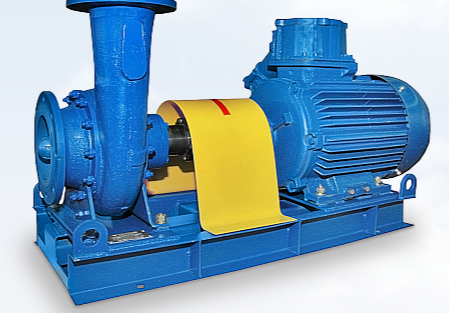

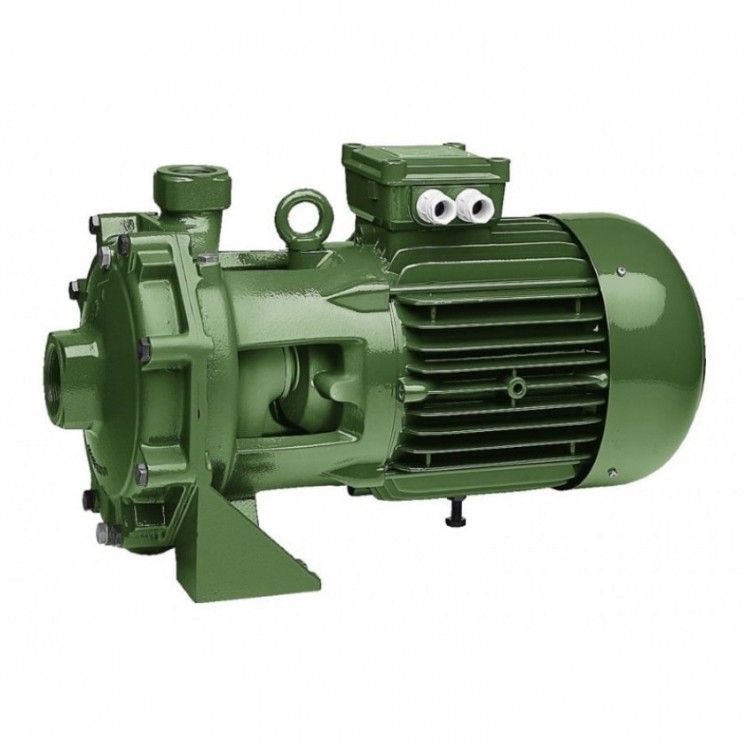

Центробежные насосы

В данном виде устройств основным рабочим элементом является диск, на котором зафиксированы лопатки. Они имеют наклон в сторону, противоположную направлению движения. Лопатка закрепляется на валу, который приводится в движение электрическим двигателем. В конструкции может быть использовано одно или два колеса. Во втором случае лопатки соединяют их между собой.

Принцип действия центробежного насоса основан на том, что вода через входной патрубок поступает в рабочую камеру. Среда, захваченная вращающимися лопатками, начинает двигаться вмести с ними. Центробежная сила перемещает воду от центра колеса к стенкам камеры, где создается повышенное давление. За счет него вода выбрасывается через выходное отверстие. Благодаря тому, что вода движется постоянно, насосы такого типа не создают пульсацию в водопроводе.

Использование центробежных насосов в бытовых целях позволяет выполнить различные задачи. Часто они используются для добычи воды из скважины или колодца. Откачанную таким образом воду можно использовать для обустройства водоснабжения дома, а также применить для полива участка. С помощью моделей центробежного типа можно обеспечить циркуляцию теплой воды в отопительной системе: благодаря тому, что перекачивающий центробежный насос не дает пульсации, в системе не будет появляться воздух. Различные подвиды подобных насосов можно использовать для откачивания воды из подвалов или бассейна, для удаления фекальных масс, а также в качестве дренажных машин.

Стоит отметить, что простые насосы с центробежной системой предназначены для чистой воды без твердых элементов. Различные подвиды позволяют работать и с загрязненной средой.

Осевые модели

В устройствах такого типа полностью отсутствуют центробежные силы, и весь процесс происходит путем передачи кинетической энергии. В рабочей камере, которая имеет изгиб, лопасти находятся на оси. Она расположена по ходу движения потока. Вода двигается через камеру, ось усиливает ее скорость движения и напор. За счет такой конструкции требования к их производству довольно серьезные. Чаще всего подобные насосы используют в качестве системы балласта и управления в кораблях, плавучих доках и подобной технике.

Основная задача подобных насосов – перекачивание пресной и соленой воды. Используются для отвода, снабжения и очистки воды. Осевые насосы могут иметь очень компактные размеры и устанавливаться внутри водопровода.

Вихревые насосы

Вихревые насосы имеют сходное строение с центробежными, только в них подвод воды осуществляется таким образом, что вода при попадании в камеру двигается по касательной относительно периферии и смещается к центру колеса, откуда под давлением и за счет движения лопастей вновь уходит на периферию, и уже оттуда выбрасывается через выходной патрубок. Основное отличие заключается в том, что при одном обороте колеса с лопастями (крыльчатки) цикл всасывания и выталкивания воды происходит много раз.

Такая конструкция позволяет увеличить напор в 7 раз даже при небольшом количестве воды — в этом заключается принципиальное отличие вихревых насосов от центробежных. Так же, как центробежные насосы, данные модели не терпят содержание в воде твердых вкраплений, а также не могут работать с вязкими жидкостями. Однако с их помощью можно перекачивать бензин, различные жидкости с содержанием газа или воздуха и агрессивные вещества. Минус – низкий КПД.

Подобные насосы применяются в разных целях и сферах, но их установка целесообразна в том случае, если количество вещества, с которым нужно работать, небольшое, но на выходе нужно высокое давление. В сравнении с центробежными моделями данные устройства тише, меньше и дешевле.

Классификация по типу питания

Все водяные насосы имеют определенный способ питания – от электричества или за счет жидкого топлива. В последнем случае они обязательно оснащены двигателем внутреннего сгорания. В качестве жидкого топлива используется смесь бензина и масла или дизельное топливо.

Бензиновые модели стоят дешевле и работают более тихо. Дизельные устройства заправляются соляркой. Цена у них дороже, но топливо стоит дешевле. Кроме того, они более шумные.

Насосы на жидком топливе иначе называют мотопомпой. Основное их преимущество заключается в простоте использования и мобильности, то есть использовать можно в любом месте, если нет электричества.

Электрические модели используют для работы переменный ток. Владельцу такого насоса нет необходимости переживать о наличии топлива, однако следует позаботиться о постоянном наличии электроэнергии, что не всегда удобно.

Классификация по качеству жидкости

Разные типы насосов предъявляют те или иные требования к чистоте воды. Все устройства можно делить на три типа.

  1. Для чистой воды. Содержание в ней твердых частиц не должно превышать 150 грамм на кубический метр. К таким моделям относятся поверхностные насосы, а также колодезные и скважинные.
  2. Для среднезагрязненной воды. Нерастворимых вкраплений от 150 до 200 грамм на кубометр. Дренажные, циркуляционные и самовсасывающие виды. Также некоторые фонтанные модели.
  3. Для грязной воды. Твердых веществ от 200 грамм на метр в кубе. Дренажные и поверхностные канализационные модели.

Классификация по месту расположения

Все насосы также делятся на погружные и внешние (более распространенное название – поверхностные). Первый тип находится непосредственно в воде или частично в ней.

Модели, которые погружаются не полностью, именуются полупогружными.

Стоит отметить, что есть несколько видов погружных насосов.

  1. Вибрационные – здесь работа основана на электромагнитном поле и вибрации специального механизма, подобные виды насосов требуют определенных правил установки. В частности, существуют строго заданные расстояния до дна.
  2. Центробежные аппараты, которые были рассмотрены выше.

Все погружные насосы могут иметь двигатель, который уже встроен в корпус, то есть он находится под водой. У некоторых моделей он располагается на поверхности.

Наружный насос расположен непосредственно около водоема. В данном случае всасывающий механизм осуществляет свою работу через специальный шланг. Чем дальше насос расположен от воды, тем мощнее он должен быть.

Чаще всего поверхностные насосы используют на дачах и загородных участках. Они имеют высокую экономичность и небольшие размеры, что делает их популярными для использования в быту. Могут быть оснащены автоматикой, что делает их полностью автономными.

Совет! При использовании выносного эжектора можно осуществлять добычу воды с внушительной глубины.

Погружные насосы

Погружные насосы, помимо прочего, делятся по назначению:

  • скважинные;
  • колодезные;
  • дренажные;
  • фекальные.

Скважинные имеют вытянутую форму и используются для добычи воды из скважин. Компактные габариты позволяют опускать в небольшие по диаметру скважины, однако добычу можно вести с очень большой глубины. Отличаются высокой мощностью работы. Используются только для воды со слабым загрязнением или полностью чистой.

Колодезные используются для выкачивания воды из шахт и колодцев. Основное отличие от скважинных – больший размер и меньшая глубина погружения. Являются достаточно мощными, могут работать с водой, в которой содержится ил, песок или глина. Достаточно тихие и не вибрируют.

Основной задачей дренажников является откачивание загрязненной воды из подвалов, траншей, котлованов и прочих мест. Есть разновидности с ножами для измельчения, а также для работы со слабозагрязненными средами.

Фекальный насос не имеет значительных отличий от дренажных, кроме того, что они рассчитаны на сильнозагрязненную воду с твердыми веществами большого размера (порядка 35 мм в диаметре). Также в них устанавливаются ножи для измельчения мусора. Подобные насосы могут быть как погружными, так и наружными.

Поверхностные насосы

Основным отличием поверхностных насосов является их расположение недалеко от воды. Их можно разделить на несколько типов:

  • самовсасывающие;
  • автоматические;
  • насосные станции.

Самовсасывающие насосы бывают безэжекторные и эжекторные. В первом случае втягивание воды обеспечивается самой конструкцией, во втором с помощью создания вакуума в камере. Применяются для полива, доставки питьевой воды или для бытовых нужд, а также для забора воды из водоемов на поверхности (реки, пруда). Вода должна быть чистой или с небольшим загрязнением.

Автоматические насосы обеспечиваются автоматикой, которая упрощает процесс использования. За насосом не нужно следить. Насосы с автоматикой питаются от электричества. Сам автомат может быть установлен непосредственно в модели или же в качестве отдельной системы. Основная задача – оптимизация использования, а также защитная функция. Например, устройство перестанет работать при резком обмелении водоема, повышении температуры перекачиваемого вещества или при перепадах напряжений в сети.

Насосная станция состоит из самого насоса, обратного клапана, системы управления и аккумулятора. Подобное устройство имеет резиновую грушу, установленную внутри металлического корпуса. В грушу закачивается вода, а вокруг нее воздух. Специальный датчик реагирует на изменения в давлении окружающей среды, которые происходят по мере наполнения груши водой. Когда давление достигает максимума, датчик останавливает подачу воды.

Удобство пользования таким агрегатов в простоте и функциональности, возможности использовать при перебоях с подачей электроэнергии. Также им можно обеспечить водой сразу несколько точек.

Основные виды и типы насосов.

Их классификация и область применения

Перейти к содержанию

Search for:

На чтение 9 мин. Просмотров 68k. Опубликовано

Содержание

  1. Общая классификация
  2. Виды насосов и их классификация
  3. Разделение насосов по сферам применения
  4. Типы насосов
  5. Типы бытовых насосов и область их применения
  6. Описание и характеристики насосов
  7. Разновидности насосов по конструкции
  8. Классификация по принципу действия — по типу рабочей камеры
  9. Классификация по назначению
  10. Классификация по виду перекачиваемой среды
  11. Виды промышленных насосов
  12. Насосы для систем пожаротушения
  13. Масляные и топливные насосы
  14. Погружные насосы

Насос – тип гидравлической машины, который перемещает жидкость путем всасывания и нагнетания, используя кинетическую или потенциальную энергию. Насос необходим для использования в противопожарных технических средствах, для отвода жидкостей в жилых кварталах, при подаче топлива и многих других целях. По области применения, конструкции, принципу действия существует разные виды и типы насосов. При использовании насосов для различных целей необходимо знать, какие виды бывают и чем они отличаются.

Общая классификация

В первую очередь насосы делятся по области применения на бытовые и промышленные. Бытовые насосы используются в домашних хозяйствах, промышленные — на предприятиях и в специальных службах (пожарная). Отдельная классификация насосов по типу рабочей камеры предполагает деление на динамические и объемные насосы.

Виды насосов и их классификация

Различные классификации насосов основаны на понимании того, какие типы насосов существуют и чем они отличаются. Насосы делятся на несколько видов, те, в свою очередь, делятся на категории.

По техническим характеристикам:

  • в зависимости от объема жидкости, перемещаемой в единицу времени;
  • давление и напор;
  • КПД.

По области применения:

  • бытовые;
  • промышленные.

Разделение насосов по сферам применения

Область применения насосов очень широкая. Сегодня их используют практически во всех сферах: строительстве, промышленности, при добыче полезных ископаемых, при разработке систем пожаротушения. В малых масштабах также используются различные типы насосов, и область их применения варьируется от бытового использования для полива, до установки в системах водоснабжения и теплопередачи. В зависимости от сферы применения выделяют типы и виды насосов. Ниже представлены описания, их характеристики и разновидности.

Типы насосов

По целевому назначению:

  • погружные насосы;
  • поверхностные насосы.

По способу энергопитания:

  • электрические насосы;
  • жидкотопливные насосы.

В зависимости от типа воды:

  • для чистой воды;
  • для воды средней степени загрязненности;
  • для воды высокой степени загрязненности.

Типы бытовых насосов и область их применения

По области применения насосы делятся на бытовые и промышленные. Бытовые насосы бывают поверхностными и погружными. Для бытового использования чаще используют первый тип. Поверхностные насосы применяются для автономного водоснабжения частных домов, полива прилежащей территории, откачки воды из подвалов и прудов, повышения давления при автономной подаче воды в частный дом.

Существует четыре типа бытовых насосов:

  • садовые;
  • насосные станции;
  • дренажные;
  • глубинные.

Описание и характеристики насосов

Существует 2 вида насосов: поверхностные и погружные. Поверхностные насосы устанавливаются на уровне земли, в скважину или яму опускается шланг. Если насос оборудован автоматической системой включения-выключения при подаче воды, то он называется станцией. Насосы погружного типа включают в себя: дренажные насосы, фекальные, циркуляционные, насосы, установленные в колодцах и скважинах.

Разновидности насосов по конструкции

По конструкции все насосы различаются между собой. Они могут быть вертикальные и горизонтальные. Все насосы отличаются своей сборкой, в зависимости от модели в них могут быть использованы лопатки, лопасти, винты.

Классификация по принципу действия — по типу рабочей камеры

Различают типы насосов по принципу действия и конструкции. Они делятся на объемные и динамические насосы.

  1. Объемные насосы — такие, в которых жидкость перемещается за счет изменения объема камеры с жидкостью под действием потенциальной энергии.
  2. Динамические насосы – механизмы, в которых жидкость перемещается вместе с камерой под действием кинетической энергии.

Динамические насосы, в свою очередь, делятся на лопастные и струйные.

Отдельно выделяют виды объемных насосов по принципу действия в зависимости от конструкции:

  1. Роторные насосы – это цельный корпус, с определённым числом лопаток/лопастей, приходящих в движение при помощи ротора.
  2. Шестеренные насосы – самый простой тип механизма, состоящий из сцепленных между собой шестерен, приходящих в движение под принудительным изменением полости между шестернями.
  3. Импеллерные – в эксцентрический корпус заключены лопасти, при вращении выдавливающие жидкость.
  4. Кулачковые – насосы, в корпус которых заключены 2 ротора, которые при вращении перекачивают жидкости разной степени вязкости.
  5. Перистальтические – корпус включает эластичный рукав, в котором находится жидкость. При вращении дополнительных валиков жидкость перемещается по рукаву.
  6. Винтовые – насосы, состоящие из ротора и статора. При вращении ротора жидкость начинает перемещаться по оси насоса.

Существует также деление динамических насосов по принципу действия:

  1. Центробежные – включает в себя рабочее колесо, внутри которого находится жидкость, при вращении колеса, частицы приобретают кинетическую энергию, начинает действовать центробежная сила, под действием которой жидкость переходит в корпус мотора.
  2. Вихревые насосы – по принципу действия аналогичны центробежным, но менее габаритны и имеют более низкий КПД.
  3. Струйные – основаны на переходе потенциальной энергии в кинетическую.

Вихревый тип насоса является наиболее часто используемым за счет легкости установки. В бытовых нуждах такой агрегат устанавливают в загородных домах для обеспечения подачи воды. Циркуляцию воды обеспечивает жидкость, подаваемая на лопатки, расположенные в корпусе насоса. Ключевым элементов здесь является колесо, на которое вода подается через входное отверстие. Также такой насос используют для скважин, так как создают высокое давление. Они обладают способностью самовсасывания и могут перерабатывать не только жидкость, но газо-водную смесь.

Насосы центробежного типа часто применяют в бытовых и промышленных целях:

  • для организации систем водоснабжения на промышленных предприятиях;
  • для организации систем водоснабжения жилых кварталов;
  • для систем полива.

Эти насосы отличаются простотой эксплуатации, так как принцип работы достаточно прост. Основную нагрузку принимает колесо с лопатками, на которое и подается жидкость, однако если жидкости внутри не будет, то насос выйдет из строя. Чаще такие насосы бывают поверхностными. За счет этого снижается их производительность. Погружные насосы центробежного типа требуют герметичность корпуса высокого качества.

Классификация по назначению

По назначению различные виды насосов используют в промышленных целях (в пищевой, химической, бумажной промышленности). В бытовых целях насосы используются при строительстве, откачке воды из скважин и колодцев, для бурения колодца, для теплоснабжения. Бурение колодца требует использования насосной станции или насоса погружного типа. Насос обеспечивает подачу воды из скважины под небольшим давлением.

В автомобилях и промышленных машинах насосы являются вспомогательными устройствами.

При добыче полезных ископаемых используют различные типы насосов для бурения скважины, обустройства прилежащей к скважине территории, откачки жидкости, для переработки жидкостей. В промышленности насосы устанавливаются на предприятиях для гидроудаления отходов производства.

Насосы, применяемые в пищевой индустрии, часто имеют устройства для измельчения материалов (кроме камня и металлов), чтобы предотвратить засорение трубопровода.

Отдельно выделяют насосы для пожаротушения. Конструкция таких насосов предусматривает подачу воды под сильным давлением.

Дренажные насосы относятся к погружным, они характеризуются наличием системы измельчения и фильтрации.

Насосы, нагнетающие давление используются в системах, где требуется повышение давления при работе (теплоснабжение, водоснабжение).

Выделяют виды водяных насосов по назначению:

  1. Водоподъемные.
  2. Циркуляционные.
  3. Дренажные.

В зависимости от сферы использования существует классификация водяных насосов по принципу действия.

  1. Водоподъемные насосы используются для экстракции жидкости из скважин или колодцев.
  2. Циркуляционные виды насосов используют для перемещения жидкости в системах отопления, кондиционирования и подачи воды.
  3. Дренажные насосы используют для откачивания жидкости из подвалов и канализации.

Классификация по виду перекачиваемой среды

В зависимости от того, какого типа жидкость будет проходить через насос, конструктивные и другие особенности будут различаться.

Насосы используют для перекачивания:

  • чистой жидкости и жидкости малой загрязненности;
  • жидкостей средней степени загрязненности с примесями легкой взвеси;
  • не сильно загазованных жидкостей;
  • смесей газа и жидкости;
  • агрессивных жидкостей;
  • жидких металлов.

Для работы с разными типами жидкости используют насосы объемного типа. Этот вид насосов работает по принципу изменения объема камеры, что приводит к переходу энергии двигателя в энергию субстанции. Такие насосы способны работать с любыми средами, однако следует учитывать высокий уровень вибрации.

Динамические насосы могут также работать с любыми типами жидкостей, однако они не обладают способностью к самовсасыванию. В зависимости от конструктивных особенностей насосов существуют различные способы переработки перемещаемой жидкости. Например, вихревые насосы динамического типа не предназначены для работы с загрязненной жидкостью, включающей абразивные вещества. Для таких агрегатов жидкость с примесями является разрушающей, приводя к истончению стенок насоса.

Виды промышленных насосов

В промышленности используются насосы разных типов. Основные виды насосов, используемые на различных предприятиях:

  • многоступенчатые;
  • маслонасосы шестеренные;
  • насосы химические погружные;

Промышленные насосы используются в различных областях

  • в легкой промышленности;
  • в химической промышленности;
  • в строительстве;
  • в машиностроении;
  • при добыче полезных ископаемых.

Вид и тип насоса выбирается в зависимости от нужд предприятия, свойств и качества перекачиваемой жидкости.

К наиболее популярным относятся глубинные насосы, так как широко используются в бытовых и промышленных целях. Их легко монтировать при установке систем водоснабжения и отопления, они используются для забора воды из скважин, в отопительных системах.

Основные виды насосов по типу подводимой энергии:

  • насосы, работающие за счет механической энергии;
  • водоструйные насосы;
  • насосы, работающие за счет сжатого пара или газа.

К насосам, работающим за счет механической энергии, относятся поршневые насосы, пропеллерные, винтовые, центробежные и ротационные. Несмотря на одинаковый принцип действия, эти насосы сильно отличаются по конструкции. Водоструйные насосы – элеваторы, эжекторы, работают за счет подачи жидкости на лопасти колеса.

Насосы для систем пожаротушения

Основным требованием к насосам системы пожаротушения является подача воды под высоким давлением. Наиболее часто используемыми являются центробежные насосы, так как они позволяют быстро закачать воду за счет центробежной силы. Важными пунктами при выборе насоса для пожаротушения являются:

  • напор;
  • частота вращения колеса;
  • КПД;
  • высота всасывания;
  • объем перемещаемой воды.

В зависимости от количества колес с лопастями насосы бывают одноступенчатыми и многоступенчатыми. Многоступенчатые агрегаты позволяют создать более высокое давление, что в свою очередь, влияет на напор и высоту подаваемой жидкости. При установке систем пожаротушения в зданиях стоит учитывать, что оборудование необходимо периодически проверять, так как застой может вызвать затруднения при запуске. На пожарных машинах устанавливают центробежные насосы и вспомогательные агрегаты. Вспомогательные насосы заполняют корпус центробежного насоса жидкостью и отключаются автоматически.

Масляные и топливные насосы

Среди промышленных типов насосов выделяют масляные и топливные устройства, устанавливаемые на двигателях автомобилей и машин и двигателях внутреннего сгорания.

Масляные насосы обеспечивают снижение силы трения между взаимодействующими частями двигателя. Они бывают регулируемыми и нерегулируемыми. В двигателях автомобиля устанавливаются роторные или шестеренные насосы для перекачивания масла.

Топливные насосы устанавливаются в автомобилях в обязательном порядке. Они обеспечивают доставку топлива из бака в камеру сгорания. В зависимости от конструкции топливные насосы бывают: механические и электрические.

Погружные насосы

Погружные насосы применяются при работе на глубине более восьми метров. Все типы погружных насосов обладают системой охлаждения, а также выполнены из прочного материла, помогающего избежать деформации под давлением. Погружные насосы бывают центробежными и вибрационными. В насосах второго типа жидкость всасывается с помощью вибрационного или электромагнитного механизма.

При выборе насоса важно учитывать большое количество факторов:

  • цель использования;
  • место использования;
  • необходимость установки вспомогательных агрегатов;
  • габариты насоса;
  • способ работы насоса.

Adblock
detector

Основные типы насосов: центробежные и объемные

  • Дом
  • Блог
  • Основные типы насосов: центробежные и объемные

Насосы упрощают транспортировку воды и других жидкостей, что делает их очень полезными во всех типах зданий — жилых, коммерческих и промышленных. Например, пожарные насосы обеспечивают подачу воды под давлением для пожарных и автоматических разбрызгивателей, повысительные водяные насосы подают питьевую воду на верхние этажи высотных зданий, а гидравлические насосы используются в системах ОВКВ, использующих воду для обогрева и охлаждения помещений.

Существует множество конструкций насосов, но большинство типов можно разделить на центробежные и поршневые насосы. В этой статье будет представлен обзор каждого типа насосов со сравнением их рабочих характеристик.

Убедитесь, что насосные системы в вашем здании спроектированы профессионально.

Центробежные насосы

В центробежном насосе используется рабочее колесо , с изогнутыми лопастями, которые при вращении разгоняют жидкость наружу. Рабочие колеса обычно приводятся в действие электродвигателем или двигателем внутреннего сгорания, и их движение создает всасывание на входе насоса, втягивая воду внутрь.

В зависимости от типа потока воды, который они производят, центробежные насосы можно разделить на три подтипа. Схема потока определяется как формой рабочего колеса, так и конструкцией насоса.

ПОДТИП

ОПИСАНИЕ

ПРОИЗВОДИТЕЛЬНОСТЬ

Осевой насос

Также известный как пропеллерный насос, он создает поток воды в направлении вала рабочего колеса.

Высокий расход
Низкое давление

Радиальный насос

Этот тип насоса создает поток в направлении, перпендикулярном валу (угол 90°).

Низкий расход
Высокое давление

Насос смешанного потока

Этот тип насоса сочетает в себе радиальный и осевой поток, образуя коническую форму потока вокруг вала.

Средний расход
Среднее давление

Центробежные насосы являются наиболее распространенным типом, поскольку они подходят для перекачивания воды и относительно просты в изготовлении. Эти насосы также, как правило, имеют более низкую цену, поскольку массовое производство снизило их себестоимость.

Объемные насосы

Насосы прямого вытеснения перемещают фиксированное количество жидкости через равные промежутки времени. Они имеют внутренние полости, которые заполняются со стороны всасывания, чтобы нагнетаться под более высоким давлением на выходе. В зависимости от того, как вытесняется жидкость, поршневые насосы могут быть поршневыми или роторными.

ПОДТИП

ОПИСАНИЕ

ПРИМЕРЫ

Поршневой насос

Поток устанавливается внутри полости, которая расширяется и сжимается, например поршня. Вода поступает в полость при расширении и вытесняется при сжатии, а направление потока регулируется с помощью обратных клапанов.

Баллон
Мембрана
Перистальтика
Поршень/плунжер

Роторный насос

В этом типе насоса используется ротор, который улавливает воду в полостях и выпускает ее на выходе. Эти полости могут быть промежутками между зубьями шестерни или винтовой резьбой, помимо других конфигураций.

В некоторых конструкциях используется более одного вала, но принцип тот же: форма ротора предназначена для захвата «карманов» воды и перемещения их в заданном направлении.

Шестерня
Винт
Проходная полость
Ротор
Лопасть

Как сравнить центробежные и поршневые насосы?

Оба типа насосов перемещают жидкости в заданном направлении, но постоянное ускорение жидкости — это не то же самое, что перемещение ее в фиксированных количествах. В результате между обоими типами насосов существуют важные различия в производительности.

НАСОС ТИП

ЦЕНТРОБЕЖНЫЙ НАСОС

ОБЪЕМНЫЙ НАСОС

Влияние давления в системе

Когда система оказывает большее давление на насос, расход уменьшается.

Поток постоянный, независимо от давления в системе. Насос просто создает большее давление в ответ.

Влияние вязкости жидкости

Более высокая вязкость жидкости снижает скорость потока и падает эффективность.

Более высокая вязкость жидкости увеличивает скорость потока.

Когда насосы приводятся в действие электродвигателем, частотно-регулируемый привод (VFD) может обеспечить значительную экономию энергии за счет снижения оборотов двигателя, когда не требуется полная скорость насоса. Однако вы должны обязательно проверить совместимость: некоторые насосы несовместимы с частотно-регулируемыми приводами, а другие позволяют регулировать скорость выше минимального значения оборотов в минуту.

Преобразователи частоты

и другие устройства управления насосами можно комбинировать с двигателями NEMA Premium Efficiency для достижения минимально возможных эксплуатационных расходов.

Заключение

Насосы

имеют множество применений и широко используются в жилых, коммерческих и промышленных зданиях. В результате было разработано большое разнообразие конструкций насосов. Однако разнообразие также может привести к путанице, а использование неподходящего насоса для конкретного применения может привести к перерасходу энергии или даже к повреждению оборудования.

Чтобы убедиться, что все системы вашего здания используют правильные типы насосов, лучше всего работать с квалифицированными инженерами по проектированию инженерных систем. Они также могут помочь вам интегрировать частотно-регулируемые приводы и другие функции управления на этапе проектирования, со временем сэкономив тысячи долларов на счетах за электроэнергию.

Соблюдайте строительные нормы и правила и экономьте на счетах за воду благодаря профессиональному дизайну сантехники. Компания Nearby EngineersNew York Engineers имеет 80% утвержденных проектов с первого раза. Пишите по адресу [email protected] или звоните по телефону 646-877-0767212-575-5300.



Метки центробежный насос типы насосов поршневой насос



Присоединяйтесь к более чем 15 000 коллегам-архитекторам и подрядчикам


Получайте советы экспертов по инженерным вопросам прямо на свой почтовый ящик. Подпишитесь на блог инженеров Нью-Йорка ниже.

© 2022 Nearby Engineers New York Engineers. Все права защищены. Правовая информация | Товарные знаки

Руководство по промышленным насосам

: Классификация насосов

Насос — это устройство, которое механически перемещает жидкости из одного места в другое. По сути, это самая ранняя форма машины, восходящая к Древнему Египту.

Шадуф — первое устройство, используемое для подъема воды в нескольких цивилизациях, и, следовательно, самая ранняя форма насоса.

Изображение предоставлено MDPI

Поскольку насосы существуют уже очень давно, неудивительно, что существует, казалось бы, бесконечное разнообразие размеров и типов, используемых в различных областях промышленности.

Классификация насосов

Насосы делятся на 2 основные категории: динамические и поршневые (так называемые поршневые).

Ниже приведены некоторые насосы обеих категорий (невозможно перечислить все):

Динамический
