Какие лучше сваи для фундамента – Винтовые или забивные сваи — выбираем какие лучше

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

Какие сваи лучше винтовые или железобетонные

Винтовые сваи, или забивные железобетонные, что лучше?

В данной статье попробуем разобрать все плюсы и минусы данных технологий фундаментов для индивидуального строительства, и попробуем сделать вывод какой же из технологий отдать предпочтение.

Начнем с нормативных документов, регламентирующих производство того или иного вида свай.

Железобетонные (ЖБ) сваи производятся на заводах железобетонных изделий ЖБИ соответствии ГОСТ 1980-2012 «Сваи железобетонные заводского изготовления» на каждую партию завод изготовитель дает паспорт. ГОСТ 1980-2012 регламентирует материалы из которых изготавливают сваи, класс бетона, арматуры, а также допуски на отклонения от размеров.

С винтовыми ситуация немного сложнее в России пока нет государственного стандарта (ГОСТ) на производство винтовых свай. Есть конечно стандарты на трубу, сталь, покрытие из которых изготавливаться винтовые сваи, но нет такого документа, который бы однозначно говорил производителю делать сваю именно из «этой» трубы, или красить именно из «этой» краской. Поэтому делают винтовые сваи из того чего хотят. Нет есть конечно добросовестные производители использующие качественные материалы и даже разрабатывают свои внутренние технические условия (ТУ). Только в этом случи стоимость вантовой сваи становится выше стоимости забивной железобетонной сваи, и она теряет свое, пожалуй, единственное преимущество это низкую цену. При этом сохраняя практически все недостатки, о которых речь пойдет ниже.

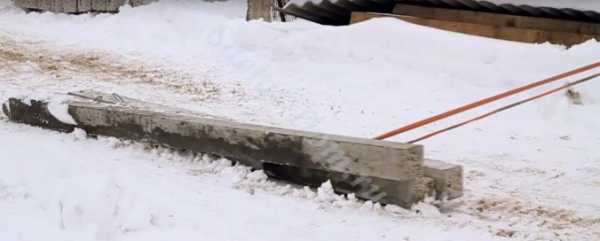

                                                                                                                                                                                                                                                                                                                                                                                                        Вот несколько примеров не качественных винтовых свай.

Теперь попробуем разобраться какие же типы строений можно строить на свайных фундаментах из винтовых свай, а какие на ЖБ сваях.

Сначала поговорим о несущей способности и какие факторы на нее влияют. Несущая способность сваи определяется из несущей способности материала сваи, расчетного сопротивления грунта под нижним концом сваи, расчетного сопротивления грунта на боковой поверхности, площади поперечного сечения сваи, способа и глубины погружения.

Для ЖБ сваи несущая способность складывается из сопротивления грунта под нижним концом сваи, а также из расчетного сопротивления грунта на боковой поверхности, свая при забивке раздвигает грунт за счет чего он уплотняется, а грунт под нижним концом сваи трамбуется, тем самым увеличивая несущую способность сваи.

Винтовая свая при завинчивании взрыхляет грунт вокруг себя и не уплотняет грунт под кончиком сваи, на ее несущую способность влияет только сопротивления грунта под нижним концом (лопастью) сваи.

ЖБ свая представляет собой сплошной бетонный стержень, полностью залитый бетоном, а винтовая это полая труба с толщиной стенки около 4 мм. поэтому прочность ЖБ сваи на сжатие также выше.

Несущая способность очень сильно зависит от вида грунта на котором монтируют свайный фундамент, поэтому для одинаковых свай установленных в разных местах, она будет разной. Но можно точно сказать, что у Жб сваи она выше примерно в 3-4 раза. Подробнее можно посмотреть в СП24.13330.2011 «Свайные фундаменты»

Так же на сваю влияют агрессивные факторы внешней среды и основной из них это коррозия. Что бы не говорили производители винтовых свай, они все равно ржавеют. Доже если выполнено качественное покрытие все равно при монтаже оно может повредиться, так же со временем покрытие может отслоится от металла.  Больше всего подвержены коррозии места на границе земли и воздуха, а также нижняя часть сваи подвержена электрохимической коррозии: подробнее можно почитать здесь https://www.forumhouse.ru/entries/1757/

ЖБ сваи в свою очередь не подвержены коррозии так как бетон не ржавеет. Срок службы винтовой сваи от 10 до 30 лет, зависит от самой качества сваи, качества монтажа, и внешних факторов. ЖБ свая прослужит не менее 100 лет.

По простате монтажа винтовые сваи конечно выигрывают, ведь с их установкой справиться 2 человека без какой-либо техники. Хотя можно и преминуть спец технику для увеличения скорости монтажа. И да без нее не обойтись в зимний период, когда вкрутить сваю в мерзлый грунт руками не получиться.  При установке ЖБ свай  спец. техника уже необходима и зимой и летом.  И да оба вида этих свай можно устанавливать круглый год.

Теперь мы можем разобраться с тем какие же строения на какие виды фундамента можно ставить.

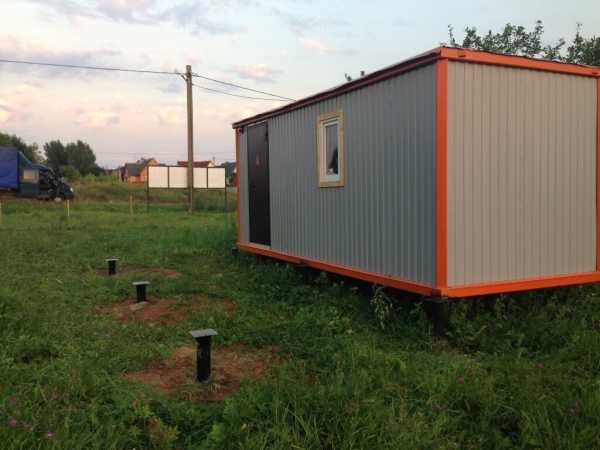

И винтовые сваи идеально подходят для заборов, временных легких строений таких как бытовки сараи и т.д. (винтовую сваю можно с лёгкости выкрутить), сооружение пирсов (сваебойную технику тяжело загнать в воду) поэтому здесь винтовые сваи вне конкуренции. На них можно поставить каркасный дом, легкий деревянный дом или баню. Можно поставить беседку и так далее. Но вы должны понимать, что через 30 лет вам скорей всего предаться менять фундамент. Совсем не рекомендуется ставить на винтовые сваи тяжёлые бревенчатые, а уж тем более каменные дома.

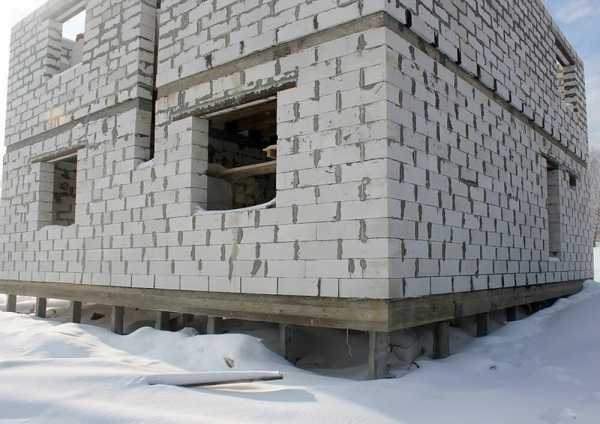

На ЖБ же сваи можно и нужно ставить каменные дома, при условии заливки с верху монолитного ростверка, и они обойдутся дешевле ленточного фундамента. Так же все виды деревянных и каркасных домов и бань. Исключения составляют лишь временные строения, так как ЖБ сваю после погружения в грунт уже не получится вытащить.

antareon.ru

плюсы и минусы, пошаговая инструкция сваяного фундамента своими руками

При высоком УГВ и неустойчивом грунте фундамент для частного дома часто приходится делать из свай. Использовать другие варианты в такой ситуации оказывается слишком нерационально. Они будут получаться либо слишком дорогими, либо недолговечными из-за повышенной влажности почвы. Железобетонный свайный фундамент буронабивного типа более дешев и прост в исполнении. Его без проблем можно сделать самостоятельно.

Содержание

1. Что это такое?
2. Виды и подвиды
3. Плюсы и минусы
4. Пошаговая инструкция
5. Применение в строительстве

Что такое свайный фундамент?

Свайный фундамент – это вертикальные опоры из железобетона, погруженные в грунт. Сверху их обычно связывают ростверком либо монолитной плитой, которые служат основанием для стен дома. В зависимости от типа свай они в почву забиваются, закручиваются либо просто погружаются в заранее высверленные в земле отверстия.

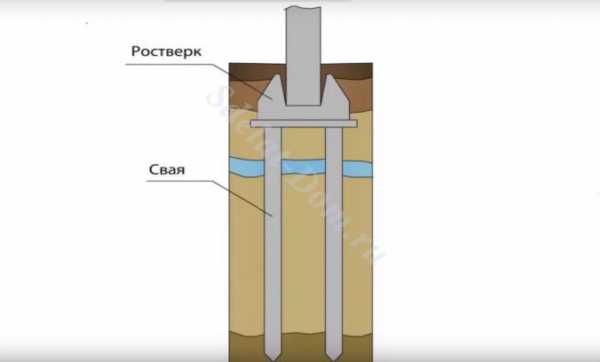

Схема одного из видов с подземным ростверком

Железобетонный ростверковый вариант по внешнему виду и общей конструкции – прямой аналог ленточного фундамента. Только “лента” здесь меньших размеров и лежит не в грунте, а на сваях. Это отлично защищает ростверк от влаги и пучения. Причем вся энергия сезонного расширения/сжатия пластов почвы проходит мимо свайных опор. Они изначально погружаются ниже уровней промерзания грунта, стоя на плотном неподвижном основании.

Виды фундамента на сваях

В зависимости от технологии погружения опор свайные фундаменты бывают:

В первом случае столбы как бы висят в земле без опоры на несущий слой за счет банальных сил трения. Во втором они наоборот опираются на твердые пласты грунта. Висячий фундамент требует большого количества свай и более основательных расчетов на базе серьезных геодезических исследований участка. Для строительства частных коттеджей в два-три этажа такую технологию не используют.

В малоэтажном домостроении более востребован подпорный вариант. Сваи здесь не забиваются сплошным полем, их требуется гораздо меньше. Для обычного дома за городом вполне хватает четырех опор по углам и нескольких под несущими стенами. Такой свайный фундамент своими руками выполнить гораздо проще.

Сваи для устройства подобного основания можно взять:

1. Винтовые (вкручиваемые) стальные.

2. Забивные железобетонные.

3. Буронабивные из асбестоцементной трубы и железобетона внутри.

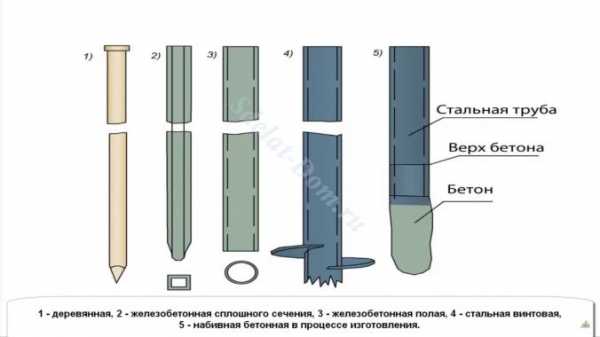

Виды свай для разных типов фундамента

Частные застройщики для строительства свайного жб фундамента обычно выбирают винтовую либо инъекционную (буронабивную) технологию. При этом у “винтов” из стали есть серьезное ограничение – глубина заложения при самостоятельном монтаже. При неглубоком залегании плотных слоев (до 2-х метров) их самостоятельно еще можно закрутить в землю, а вот для более длинных опор уже нужна будет специализированная техника.

С буронабивными аналогами ситуация принципиально иная. Они делаются из труб, для погружения которых в землю необходимо вырыть соответствующего размера яму. Даже если она потребуется под пару метров глубиной, в плотном не осыпающемся грунте выкопать такой котлован своими руками для будущего основания будет несложно.

Плюсы и минусы свайного основания

У каждого основания имеются плюсы и минусы. Это далеко не универсальный вариант для любого грунта. Не для каждого участка он подойдет. Зато стоит такое основание под частный дом не так дорого, как фундамент плита или заглубленный ниже точки промерзания жб ленточный аналог. В винтовом исполнении опора на сваях обойдется на 30–40%, а в буронабивном – на 20–25% дешевле.

Среди плюсов рассматриваемого варианта можно выделить:

• Возможность устройства там, где классические варианты нельзя сделать из-за высокого УГВ, пучинистого грунта или большой глубины промерзания;

• Высокая скорость и предельная простота работ при самостоятельном их выполнении;

• Экономичность – выбрав фундамент на сваях, во многих случаях можно сэкономить до трети выделенных на обустройства опоры для дома средств;

• Минимум земляных работ – для ленточного либо плитно-монолитного аналога копать земли придется в разы больше.

Минусы у свайного фундамента следующие:

• Сложность проведения расчетов при проектировании;

• Возможность применения только для легких зданий;

• Необходимость утепления пола и невозможность устройства подвала.

Чтобы такое основание прослужило долго, подготовку его проекта лучше доверить профессионалам. Здесь очень важны тщательные исследования грунта и грамотные расчеты. Необходимо заранее предусмотреть, как поведет себя каждая свая в будущем под нагрузкой. Малейшая ошибка – ростверк и стены на нем поведет сразу же. В результате даже кровля из металлочерепицы или профнастила на крыше будет повреждена, не говоря уж о треснувших перегородках внутри здания.

Пример на забивных сваях

Второй важный момент – это ограничения по весу строения. Тяжелый керамический кирпич или бетон для коттеджа на свайном фундаменте брать точно не стоит. Здесь больше приемлемы каркасные либо пенобетонные технологии. Они позволяют возвести легкие стены, которые простоят на винтовых либо буронабивных опорах долго и без проблем.

И вообще, прежде чем выбирать тип основания под свой дом, следует тщательно изучить, что такое СИП-панели, кирпич, брус, бревно, газо- и пеноблоки со всеми их характеристиками и плюсами с минусами. Вес стройматериала стен сильно влияет на выбор вида фундаментного основания.

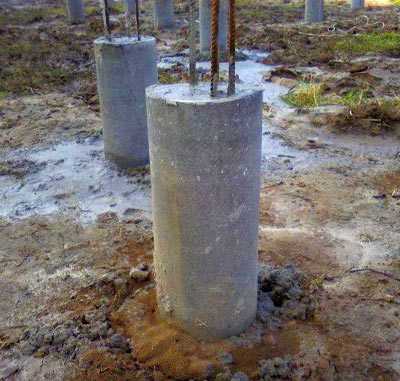

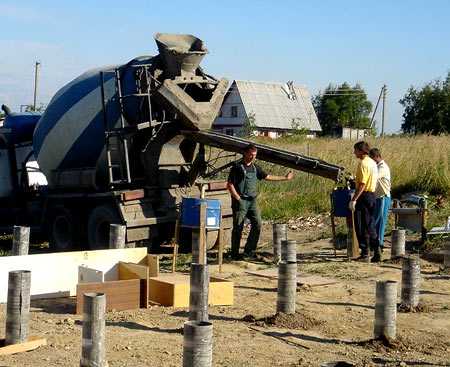

Буронабивной свайный фундамент своими руками

Представленная ниже пошаговая инструкция предусматривает самостоятельное возведение свайного фундамента в буронабивном исполнении с ростверком сверху. Это наиболее востребованный вариант среди частников, так как реализовать его несложно. Для работ нужны лишь трубы из асбестоцемента, бетонный раствор и стальная либо стеклопластиковая арматура.

Устройства выполняется в пять этапов:

1. Земляные работы.

2. Установка асбестоцементных труб и укладка в них арматуры.

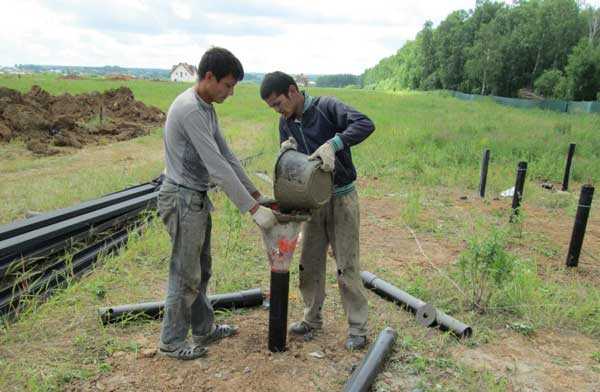

3. Заливка бетона.

4. Устройство ростверка.

5. Закрытие цоколя.

Для изготовления буронабивных свай требуются асбестоцементные трубы диаметром 300–400 мм. Они послужат гарантией, что фундамент будет иметь хорошую несущую способность как по вертикали, так и в горизонтальной плоскости. И в отличие от стального варианта асбестоцемент не заржавеет в земле.

Скважины для опор проще всего сделать с помощью ручного бура с бензиновым либо электрическим двигателем. Глубина этих отверстий должна получиться в итоге на 30–40 см ниже точки промерзания грунта.

Свайные столбы располагаются по периметру строения и под несущими стенами внутри с шагом до двух метров. После выбуривания скважин на их дне насыпается песчаная подушка толщиной в 10–15 см. Затем сверху в качестве опоры под сваи заливается бетон еще на 25–30 см. И уже в этот не застывший раствор устанавливаются трубы из асбестоцемента. При этом они должны выступать над землей минимум на 30 см.

Чтобы трубы оставались строго в вертикальном положении, они обсыпаются песком, который повергается в процессе этого утрамбовке. Далее производится армирование опорных столбов. Для этого используется 3-4 прута из стали либо стеклопластика сечением 10–12 мм.

Армирующие стержни необходимо разместить по центру трубы на равном удалении друг от друга. Для упрощения монтажа их еще на земле можно связать поперечинами-распорками из проволоки. По высоте эти вертикальные пруты должны оказаться выше верхнего края трубы, выступая из последней на 15–20 см. После армирования эту несъемную опалубку остается лишь залить бетоном, следя чтобы внутри раствора не образовалось пустот.

Уже через 3–4 дня на получившиеся опоры можно монтировать ростверк из железобетона (с укладкой опалубки, армированием и заливкой бетонной смеси), стального швеллера либо бруса. В итоге между ним и землей должно оказаться просвет в 25–30 см. Укладывать ростверк непосредственно на грунт нельзя, его при пучении может попросту выдавить вверх и снести вместе с постройкой.

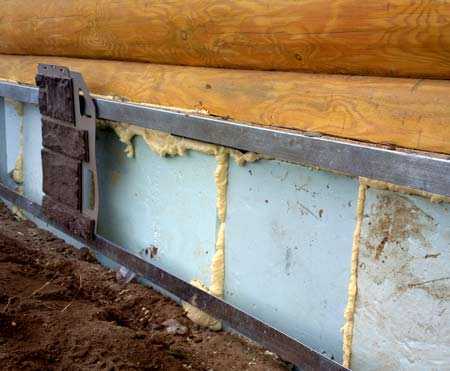

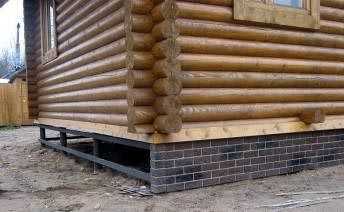

В завершении обустройства, лучше всего уже после возведения стен, опоры и ростверковую конструкцию следует закрыть с боков обшивкой. Здесь прекрасно подойдет профнастил для крыши или фасада либо декоративный кирпич. Только сначала надо уложить все коммуникации. Благо водопровод и канализация в доме на сваях проводятся между опор без дополнительных ухищрений и сверления бетона.

Применение фундаментов на сваях в строительстве

Фундамент на железобетонных сваях прекрасно подходит для многих типов частных малоэтажных домов. Сделать его самому, руководствуясь представленной выше пошаговой инструкцией, не должно составить труда. Вот только расчеты лучше заказать у специалистов. Для гаража или бани подобную основу можно рассчитать и самостоятельно. А для коттеджа проект фундаментного основания должен быть выполнен только профессионалом.

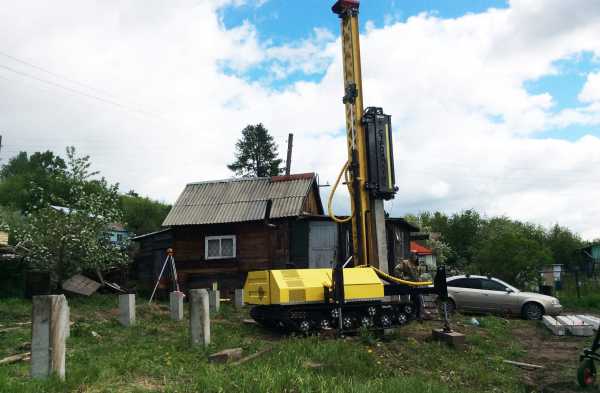

Процесс строительства забивного варианта

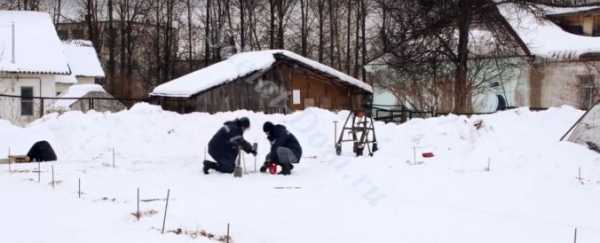

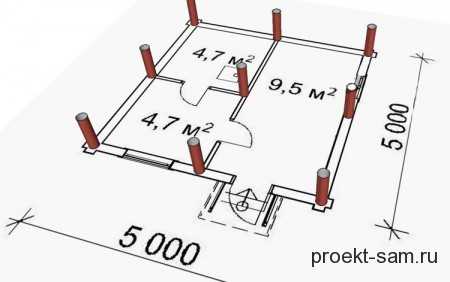

Разметка свайного поля

Разгрузка сваебойной машины

Разгрузка

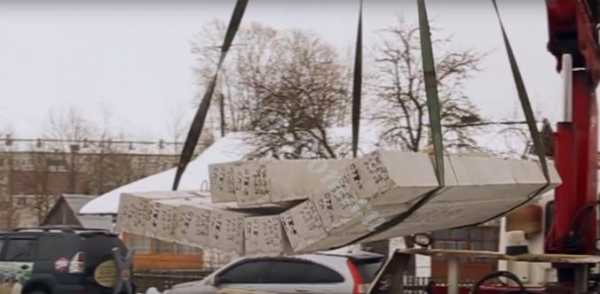

Транспортировка столбов

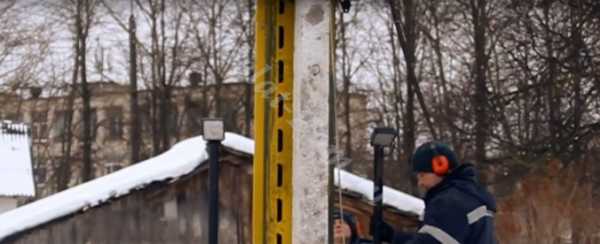

Забивка

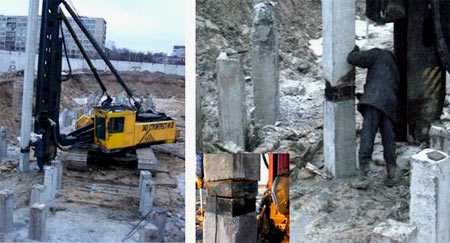

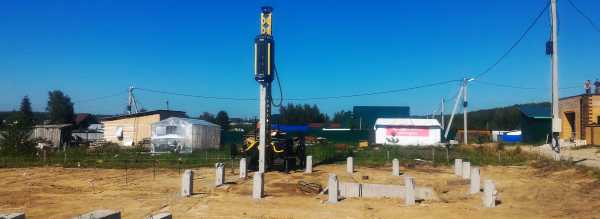

Сваи забиваются специальной машиной

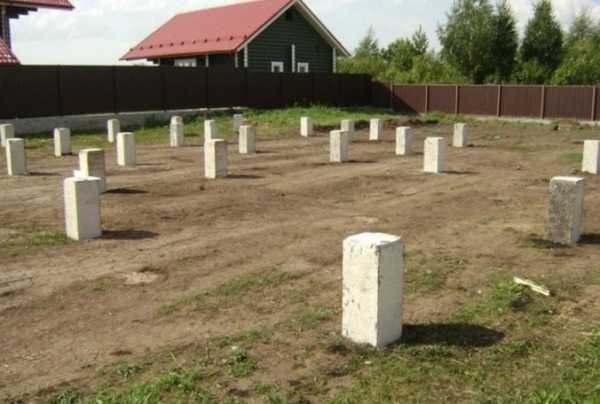

Все сваи должны быть на одном уровне

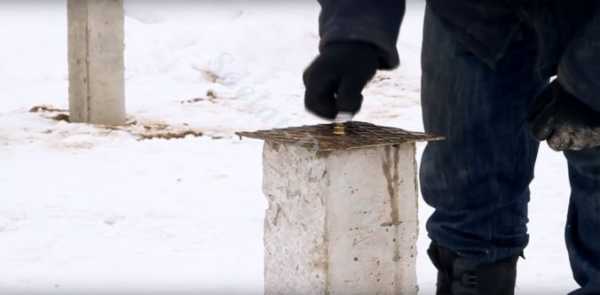

Установка пластин под обвязку

Готово!

Читайте также про другие виды фундаментов:

Смотрите также видео о преимуществах и недостатках свайных фундаментов

Читайте про другие наши материалы:

sdelat-dom.ru

Как выбрать винтовые сваи, какие лучше и для чего?

Каждый из нас при строительстве дома, бани, подсобной постройки, забора или другого сооружения хотел бы, чтобы оно было надёжным и служило максимально долго. Для этого нужно грамотно обустроить основу сооружения – его фундамент.
Существует множество типов фундаментов, но далеко не каждый из них может быть заложен в пучинистом грунте, при высоком уровне грунтовых вод, в районе со сложным рельефом. Удачным выбором в перечисленных выше условиях способен стать фундамент на винтовых сваях. О том, какие выбрать сваи для разных сооружений, мы расскажем далее.

Выбираем диаметр винтовых свай

Несущая способность винтовых свай напрямую связана с таким их параметром, как диаметр: чем он больше, тем больший вес сооружения способен выдержать свайный фундамент. В наши дни широкое распространение получили сваи диаметром от 57 до 219 мм, и, рассматривая разные их виды, можно дать следующие рекомендации:

• для фундамента под забор из штакетника, металлической сетки и других подобных материалов подойдут сваи диаметром 57 мм;
• при закладке фундамента под массивный забор из профнастила, террасу, беседку или другое лёгкое сооружение рекомендуется использовать винтовые сваи диаметром 76 мм;
• при строительстве бани, хозблока, или тяжёлого забора из дерева подойдут сваи диаметром 89 мм;
• при возведении деревянного дома, дачи, пирса, ангара остановите свой выбор на сваях диаметром как минимум 108 мм.

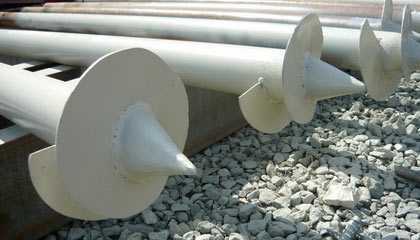

Выбираем тип наконечника сваи

Производители выпускают винтовые сваи с литыми и сварными наконечниками. Выбирая разновидность, принимайте во внимание особенности постройки, которая будет возводиться, в первую очередь – её вес. Рекомендации таковы:

сваи с литыми наконечниками оптимальны для закладки фундамента под тяжёлую постройку – например, дом, поскольку отличаются особой прочностью. Заслуживают внимания сваи с оцинкованными литыми наконечниками, важное достоинство которых заключается в их долговечности;

сваи со сварными наконечниками не менее прочны, их рекомендуется использовать при строительстве заборов и других сооружений, однако важно обратить внимание на качество сварки и толщину лопасти, которая должна составлять не менее 4 мм.

Обращаем внимание на защитное покрытие

Гораздо дольше будут служить те сваи, которые в заводских условиях защищены тем или иным покрытием. Производители используют для обработки свай такие материалы, как грунтовка по металлу, цинк (оцинкованные сваи были упомянуты выше), битумную мастику, полимерную термоусаживаемую плёнку, некоторые другие. При закручивании свая проходит сквозь слой земли, в котором содержатся различные элементы, способные оцарапать защитное покрытие, и свая начнёт ржаветь, поэтому если вы строите на долгие годы рекомендуется брать сваи с жесткими покрытиями на основе эпоксидки.

Толщина стенки сваи

Очень важный момент — это толщина металла, из которого сделана свая. Толщина влияет как на несущую способность, так и на срок службы самой сваи. На рынке сваи представлены с толщинами от 3 мм до 5 мм. Оптимальной толщиной для строительства забора на сваях будет стенка равная 3.5 мм, а для хоз.блоков и построек подобного типа лучше отдать предпочтение 4 мм.

Чем хорош свайный фундамент?

Винтовые сваи могут использоваться на суглинках и торфяниках, в болотистой и гористой местности. Фундамент на их основе может сооружаться при большом перепаде высот, при этом нет необходимости в предварительном выравнивании участка.
Обустраивать свайный фундамент для дома, забора, мелких построек можно в любое время года – как летом, так и зимой.
Фундамент из свай сооружается со сравнительно малыми затратами усилий и времени. Сразу после его обустройства можно приступать к строительству.
При производстве работ по устройству фундамента на грунт практически не оказывается вибрационных нагрузок.
Заслуживает внимания долговечность свайного фундамента. При его грамотном сооружении он будет исправно служить десятилетиями.
Преимущества, перечисленные выше, будут доступны лишь в случае, если сваи для фундамента выбраны правильно.

tradestor.ru

Плюсы и минусы- Пошаговая установка под дом своими руками +Видео

Свайно-винтовой фундамент является одним из наилучших в строительстве не очень тяжелых строений, отлично подходит для каркасных домов. Чтобы понять все плюсы и минусы данного типа фундамента, давайте разберемся с ним поподробнее.

Свайно-винтовой фундамент для строительства

Винтовые сваи проверены временем

Свайно-винтовой тип фундамента используется в мире уже около 300 лет, начали его использовать при возведении маяков, хороший пример Сухумский маяк, который прекрасно пережил войну и стоит до сих пор, что говорит об отличной надежности этого типа фундамента.

Для тех кто сомневается, что сваи ржавеют и этот тип фундамента может быть ненадежным, вот свая, которая была заменена на древнем маяке, этой свае больше 300 лет, как видите, она прекрасно сохранилась.

Однако самый популярный тип фундамента в нашей стране является ленточный заливной фундамент, однако не на каждом участке можно его устроить, да и стоит он не дешево. Есть глинистые почвы с высоким уровнем грунтовых вод, на такого рода земельных участках возведение ленточного фундамента невозможно. Тогда на помощь приходит технология установки надземного вида построек на свайно-винтовом фундаменте. Этот вид фундаментов также набирает популярность в нашей стране благодаря многим преимуществам.

Основные характеристики

Плюсы свайно-винтового фундамента

1. Основными преимуществом является то, что свайно-винтовой фундамент не требует проведения большого количества земельных работ.
2. Технология его возведения достаточно проста.
3. Скорость установки и оперативность возведения. За час на обычной земле можно установить десяток свай, если постараться можно и все пятнадцать.
4. К тому же отмечается его низкая стоимость.
5. Способность выдерживать приличные нагрузки и долговечность.
6. Подходит любой грунт, кроме скальных пород.
7. Применение спец техники не обязательно, возможность устанавливать сваи вручную.
8. Не нужно ждать после заливки бетона, можно спокойно продолжать возведение вашего дома.
9. Вибрация и шум при установке отсутствуют
10. Сваи возможно использовать повторно
11. Фундамент под ваш каркасный дом может быть всегда расширен.

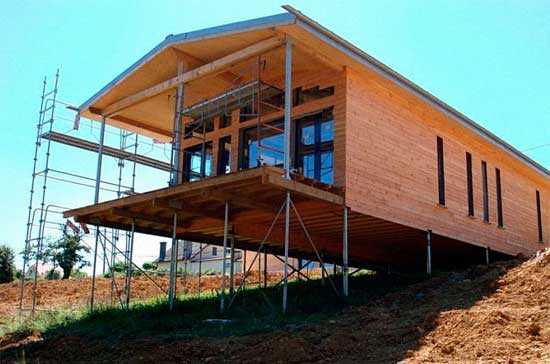

12. Возможность установки на склонах и неровных грунтах.

Минусы винтовых свай

Минусы на самом деле не столь очевидны, особенно для небольшого каркасного строительства дома, этот тип фундамента подходит идеально.

Но всё же минусы есть:

1. Невозможность возведения на скальных породах или грунтах с большим количеством камней в почве.

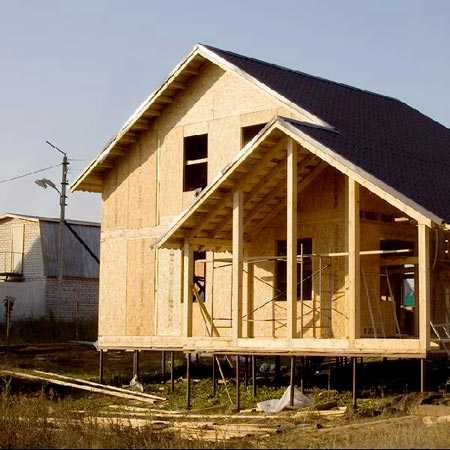

2. Подходит для легких каркасных и деревянных строений до 3-4 этажей.
3. Дома должны иметь достаточно широкое основание.
4. При вкручивании зачастую анти-корозийное покрытие повреждается, что ускоряет корозию металла.
5. Некачественные производители.

Также отмечается, что срок службы свайно-винтового фундамента хоть и является достаточно большим, однако все-таки несколько меньше, чем у бетонного. Срок эксплуатации такого фундамента могут сократить и повреждения, которые иногда получают сваи в процессе вкручивания в грунт. Сваи с поврежденным внешним защитным слоем больше подвержены коррозии.

Хотя свайно-винтовой фундамент хорошо подходит для частного строительства, но для возведения тяжелых массивных многоэтажных построек его лучше не использовать.

Кроме того существует еще несколько проблем, с которыми можно столкнутся организуя строительство на свайно-винтовом фундаменте. Прежде всего, следует знать, что пол в доме на свайно-винтовом фундаменте потребует дополнительного утепления. Также часто бывает, что сваи дают неравномерную усадку в процессе эксплуатации дома, а со временем вообще разбалтываются, если выполнено не по технологии.

Поэтому, не смотря на свою прочность, свайно-винтовой фундамент приветствуется в малогабаритном строительстве каркасных домов, а также при возведении на участке бань, гаражей и небольших хозяйственных или декоративных построек.

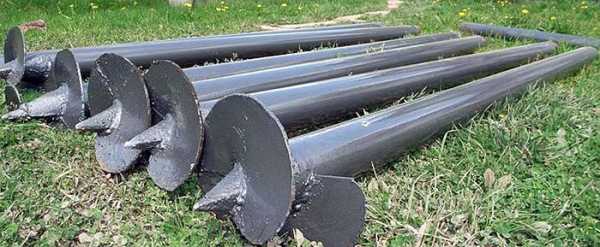

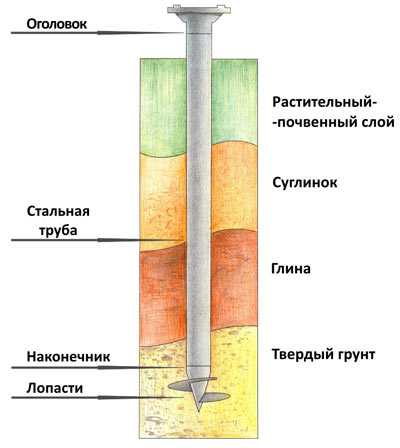

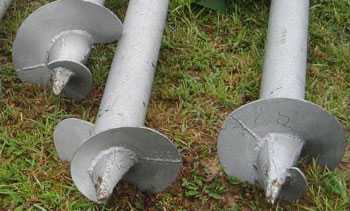

Винтовые сваи. Особенности конструкции

По своей сути винтовые сваи являются обыкновенными толстыми трубами с винтом-резьбой на основании. При вкручивании в грунт резьба производит его уплотнение и прочно фиксирует сваю в почве.

Размеры и допустимая нагрузка

Сваи под свайно-винтовой фундамент выпускаются диаметром от 100 до 300 мм и длинной до 2,5 метров.

Такая свая может выдерживать от 4 до 8 тонн каждая, необходимая длина должна быть определена в зависимости от глубины промерзания грунта на участке строительства, т.к. обязательным условием является вкручивание свай ниже этого уровня (в среднем по России он равняется 1,5 м).

Наращивание свай

При необходимости погружения свай на глубину более 2,5 м имеется возможность их наращивания, это предусмотрено их конструкцией.

Верхняя часть трубы закрывается металлическими оголовками, в народе их еще называют «пятками».

Срок эксплуатации винтовых свай

Внешняя поверхность свай покрыта антикоррозийным составом, поэтому срок их эксплуатации по гарантии — 50 лет, на деле – намного больше.

Внутреннюю часть трубы советуется залить бетонной смесью, это защитит сваю от разрушения изнутри.

Расчет и установка свайно-винтового фундамента

Исходя из того, что даже сваи не самого большого диаметра имеют достаточную несущую способность, оптимальным считается их установка по периметру строения, под несущими стенами и на их стыках на расстоянии 2-3 м. Также следует определить глубину их установки исходя из такого параметра, как промерзание почвы в зимний период.

Разбивка свайного поля

Места ввинчивания свай в почву предварительно отмечаются колышками, руководствуясь планом будущего строения.

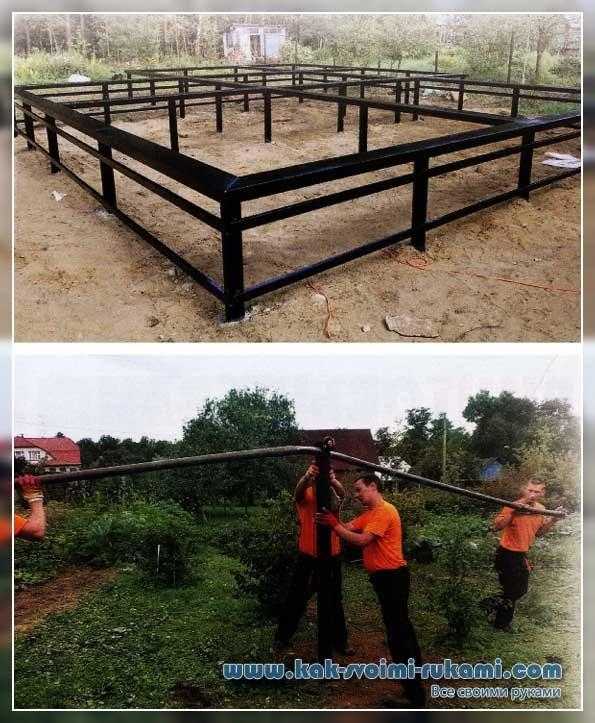

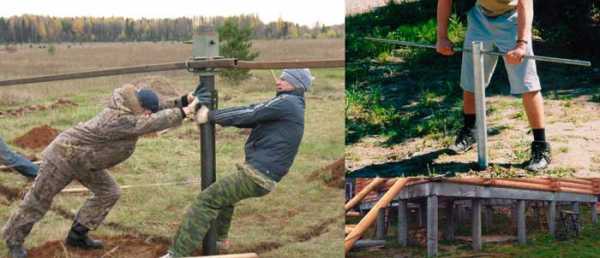

Вкручивание свай своими руками

При ввинчивании свай, что, кстати, вполне может быть выполнено несколькими работниками собственноручно при использовании рычага, следует контролировать ровное вертикальное расположение сваи относительно горизонта. Чем шире диаметр сваи, тем сложнее будет выполнять завинчивание. Конечно необходимо использовать рычаг, он вставляется в верхнее отверстие сваи, чем шире сделаете рычаг, тем меньше усилий приложите, рекомендуется делать рычаг 2-3 метра.

Сваи вкручиваются всегда ниже промерзания почвы, среднее значение в России 1,3-1,5 метра. В конце свая достигает твердых грунтов и свая очень тяжело входит в грунт, практически невозможно.

Закручивание свай с помощью спецтехники

Также, если позволяет бюджет постройки или не хватает рабочих рук, можно воспользоваться услугами спецтехники.

Выравнивание свайного фундамента под уровень

После того, как все сваи установлены в грунт, свайно-винтовой фундамент, как и любой другой, проверяют и выравнивают по уровню. Удобнее всего это сделать гидравлическим уровнем или невилиром. При необходимости сваи докручивают или срезают выступающую часть болгаркой.

Заливка свай бетоном

После выравнивания внутрь свай заливают бетонную смесь, которая призвана защитить х от коррозии изнутри.

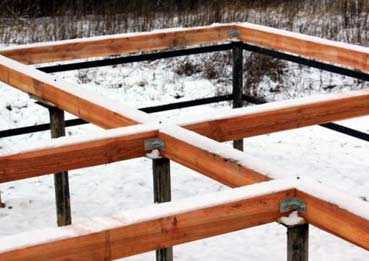

Установка ростверка на свайно-винтовой фундамент

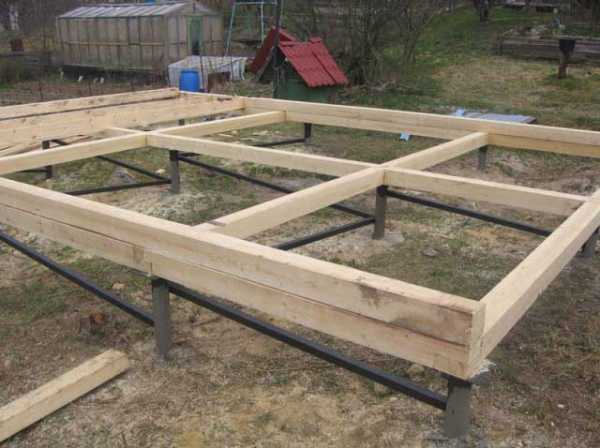

На заключительном этапе монтируют ростверк, т.е. само основание для будущего дома. Для более легких конструкция, например, дома из бруса или бревен, возможна установка ростверка из толстого бруса. Для домов из кирпича или блоков лучше делать ростверк железобетонным.

Свайно-винтовой фундамент не потребует времени на усадку, строительство дома можно продолжить сразу же после установки ростверка. Теперь можно приступать к установке каркаса вашего дома. Фундамент готов к нагрузке и полной эксплуатации.

Где купить сваи и какая цена?

Видео- закрутка винтовых свай

ТОП 9 магазинов, где я выгодно закупаюсь

ТОП 7 по товарам и мебели для дома:

7 лучших строительных и мебельных магазинов!

• Akson.ru- это интернет-гипермаркет строительных и отделочных материалов!
• homex.ru- HomeX.ru предлагает большой выбор качественных отделочных, материалов, света и сантехники от лучших производителей с быстрой доставкой по Москве и России.
• Instrumtorg.ru – это интернет – магазин строительного, автомобильного, крепежного, режущего и другого инструмента, необходимого каждому мастеру.
• Qpstol.ru — «Купистол» стремится предоставить лучший сервис своим клиентам. 5 звёзд на ЯндексМаркет.
• Lifemebel.ru- гипермаркет мебели с оборотом более 50 000 000 в месяц!
• Ezakaz.ru- Представленная на сайте мебель изготавливается на собственной фабрике в Москве, а так же проверенными производителями из Китая, Индонезии, Малайзии и Тайваня.»
• Mebelion.ru- – крупнейший интернет-магазин по продаже мебели, светильников, интерьерного декора и других товаров для красивого и уютного дома.

domsdelat.ru

Устройство, плюсы и минусы свайного фундамента – установка его своими руками

Свайные фундаменты до недавнего времени почти не применялись в индивидуальном строительстве, за исключением регионов со сложным климатом и грунтами. Свайный фундамент под дом набрал свою популярность одновременно с технологией каркасного строительства. Именно компании, выпускающие лёгкие по весу домики, пригодные для круглогодичного проживания, впервые стали применять их достаточно широко.

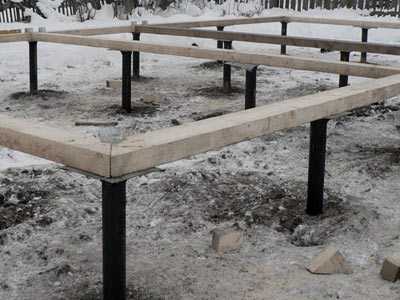

Пример готового свайного фундамента

Они искали способ снизить стоимость строительства без потери качества, и решение оказалось в замене традиционного ленточного фундамента свайным.

Далеко не всегда возможно непосредственное опирание конструкций фундамента зданий на подстилающий слой грунта. В зависимости от условий, грунт может быть малопригодным для этого, обладая низкой или недостаточной несущей способностью, неустойчивым характером залегания, находиться в зоне вечной мерзлоты и тому подобное.

В таких случаях осуществляется проектирование свайных фундаментов и их устройство, что позволяет обеспечить передачу нагрузки от здания на лежащие ниже, более прочные и плотные слои грунта с предсказуемыми характеристиками.

Проект свайного фундамента на зыбком грунте

Свайные фундаменты широко используются в строительстве, поэтому разработано огромное количество вариантов, учитывающих практически любые условия возведения и предлагающие разнообразные решения как с учётом технологических возможностей, так и экономических аспектов.

Сегодня фундамент на сваях – один из самых востребованных на рынке частного и коммерческого строительства. Так как по своим ценовым показателям он оказывается значительно выгоднее классических решений, а по своим техническим характеристикам и сроку службы даже превосходит традиционные фундаменты.

Вернуться к оглавлению

Содержание материала

Где применяются свайные фундаменты

В большинстве российских регионов свайный фундамент применяется для строительства домов на слабых грунтах. Таковыми будут являться торфяники и болотистые почвы. Кстати, он будет и там, где достаточно высокий уровень грунтовых вод.

Схема монтажа свайного фундамента

Плитный или мелко заглубленный ленточный фундамент будет неэффективен на такой земле, так как верхний слой почвы просто не сможет выдержать большую нагрузку.

Проектирование и устройство свайных фундаментов регламентируется не только Строительными нормами и правилами, в частности, СНиП 2.02.03-85, но и другими нормативными документами, к которым относится, например «Руководство по проектированию свайных фундаментов». В нём изложены все рекомендуемые решения, применяемые для устройства данного типа фундаментов, определены параметры необходимых изыскательских работ, методы выполнения проектных и виды осуществляемых расчётно-конструкторских работ.

Рассмотрены вопросы расчёта свай по несущей способности, расчёт свайных фундаментов и оснований по деформациям, общие вопросы проектирования свайных фундаментов.

Готовый проект свайного фундамента

Отдельно выделены особенности проектирования в специфических условиях, таких как просадочные грунты, набухающие грунты, подрабатываемые территории или сейсмические районы.

Свайный фундамент представляет собой более сложную систему, чем просто набор свай, поэтому для квалифицированного расчёта других элементов применяются и иные рекомендованные к использованию материалы, например, «Пособие по проектированию железобетонных ростверков свайных фундаментов».

Использование нормативной литературы позволяет обеспечить высокое качество проектных работ и обоснованное принятие экономических решений без ущерба безопасности и долговечности зданий и сооружений.

Именно для этого используют сваи. Вертикальные конструкции опускаются на достаточную глубину в землю и передают нагрузку на более плотные слои грунта, которые располагаются ниже. Цена такого фундамента более низкая, чем на классические типы фундаментов с выемкой грунта.

Также установка свайного фундамента станет оптимальным решением в районах вечной мерзлоты и там, где имеются подвижные грунты.

Домик для отдыха на берегу реки или вблизи водоёма тоже лучше ставить на свайный фундамент. При использовании качественной гидроизоляции конструкция прослужит намного дольше, чем прочие типы фундаментов.

Вернуться к оглавлению

Виды используемых свай

Свайные фундаменты различаются по нескольким параметрам. Определённый тип подходит для эксплуатации в конкретных условиях. Также от этого зависит стоимость обустройства фундамента, которая включает в себя требуемые стройматериалы и работу специализированной техники.

По используемым материалам

Сваи могут быть изготовлены из различных материалов. Для фундаментов под разные строения и сооружения используются сваи из дерева, металла, бетона и железобетона, а также комбинированные виды свай.

Последний тип считается одним из самых надёжных, так как разные материалы по-разному подвергаются коррозии, как следствие, дольше сохраняют свой первозданный вид и выполняют основные функции.

По методу погружения

Первое и основное различие свай – это использование полностью готовых единиц, которые опускаются в грунт и свай, требующих изготовления на месте.
К первому виду относятся забивные, буроопускные и винтовые сваи. Ко второму –

буронабивные и комбинированные.

Забивные и буроопускные сваи чаще используются при возведении фундаментов в многоэтажном строительстве. Они представляют собой весьма объёмные бетонные или железобетонные балки. Цена на сами конструкции достаточно высокая, а для их установки требуется крупная строительная техника.

Аренда спецмашин при индивидуальном строительстве встанет в копеечку.

По несущим нагрузкам

Все сваи подразделяются на два основных типа:

1. Сваи-стойки, которые проходят мягкие и ненадёжные слои грунта и, в конечном счёте, опираются на твёрдую породу.
2. Сваи, которые остаются «висеть» в земле. Такие сваи используют в том случае, когда твёрдая порода находится на недосягаемой глубине или её просто нет, например, в условиях вечной мерзлоты, или на болотах и торфяниках.

В первом случае вся несущая нагрузка, передаваемая от здания на фундамент, переходит на твёрдые слои породы, и здание, получается, под собой имеет надёжную опору.

Во втором случае действует иной принцип. Нагрузка распределяется равномерно на все сваи, а сваи удерживаются в грунте за счёт силы трения между поверхностями сваи и земли. И те и другие неплохо зарекомендовали себя и используются в строительстве на равных условиях.

Вернуться к оглавлению

Типы свайных фундаментов

Свайный фундамент представляет собой поле из отдельных свай. Их количество, расстояние между сваями, способ распределения и обвязки рассчитывается индивидуально под каждый проект дома. Сверху каждая свая может иметь небольшую площадку или выведенную арматуру. Это необходимо для последующего монтажа обвязки.

Фундамент на винтовых сваях

Винтовые сваи – безусловный лидер в сфере частного строительства. Большинство каркасных проектов в основе имеют фундамент на винтовых сваях. Свая представляет собой металлическую трубу, заостренную снизу и с приваренной винтообразной лопастью.

По сути, это не что иное, как большой саморез, только без шляпки. Такая свая просто вкручивается в грунт. Для этого может использоваться строительная техника, или возможно обустроить свайный фундамент своими руками. Одна из самых бюджетных и нетрудоёмких технологий.

Готовый фундамент на винтовых сваях

Винтовые сваи могут быть комбинированными. Если классическая винтовая свая – полая металлическая труба, то комбинированная предполагает заполнение пустоты бетонным или железобетонным раствором.
К плюсам фундамента на винтовых сваях относятся его низкая стоимость, возможность установки без применения тяжелой техники, использование в условиях вечной мерзлоты и на болотистых почвах.

Минусы такого фундамента – недолговечность, по отзывам, он может простоять около 70 лет. Ещё один недостаток – фундамент на винтовых сваях без ростверка может выдержать только легковесные конструкции, например деревянные или каркасные дома. Для каменных, кирпичных или блочных построек лучше использовать другие, более прочные фундаменты.

Фундамент на буронабивных сваях

Буронабивные сваи – вид свай, который изготавливается на месте с применением бетонного или железобетонного раствора и армирования. Для начала на строительном поле, размеченном согласно чертежу, бурятся скважины. Вертикальные шахты усиливаются армированием, а затем заливаются раствором.

В зависимости от типа грунта, на котором производится монтаж фундамента на буронабивных сваях, могут использоваться различные обсадочные материалы.

Например, в случае сыпучих и песчаных грунтов, в шахту может быть опущена специальная полая труба. Технология допускает изолирование стенки рубероидом, толем, полиэтиленовой плёнкой. В зависимости от используемого материала, после заливки обсадка может быть убрана, а может быть оставлена в шахте, выполняя функцию гидроизоляции.

Монтаж буронабивных свай

Сваи, изготовленные по последней схеме, с применением обсадочно-изолирующих материалов, служат дольше, чем простые буронабивные сваи.

Плюсы такого фундамента – простота в установке. Одна из разновидностей буронабивного фундамента – столбчатый. Такой фундамент можно обустроить без применения специальной техники. Углубления для свай выкопать или пробурить вручную, самостоятельно сделать раствор и залить основание.

Ещё одно достоинство – возможность поставить дом даже в труднодоступном для техники месте, почти вплотную с другими строениями.

Однако такой фундамент будет являться недолговечным и менее прочным. Без специальной гидроизоляции заливные сваи достаточно быстро разрушаются. К минусам можно отнести невозможность их эксплуатации в регионах, где наблюдаются горизонтальные подвижки грунта.

Схема для постройки буронабивного свайного фундаментаВернуться к оглавлению

Виды используемой обвязки

Сами по себе сваи представляют собой просто столбы или стойки. Для того чтобы они превратились в полноценный фундамент необходима обвязка свайного фундамента. Свайно-ростверковый фундамент по своим характеристикам превосходит ленточные и монолитные плитные фундаменты. Он считается более устойчивым к любым подвижкам грунтов. В зависимости от веса строения используются различные решения.

Сваи-колонны

Самый простой вид сваи – это свая-колонна, которая используется в качестве фундамента для забора или лёгкого летнего домика. Она же будет продолжением и основой сооружения, которое будет монтироваться вокруг сваи. Какая-либо обвязка в этом случае не требуется.

Обвязка из бруса

Чаще всего используется при обустройстве свайно-винтового фундамента под строительство лёгкого каркасного или бревенчатого дома.

Функцию ростверка в этом случае выполняет 200-й брус из лиственницы. Если делаете свайный фундамент своими руками, то брус стоит укладывать на специальные площадки, которыми оборудована каждая свая, и надежно крепить болтами и стяжками. Места стыковки двух элементов обвязки оформляются пазом.

Металлическая обвязка

Ростверк на свайно-винтовом фундаменте может быть выполнен из профиля, швеллера или уголка. В этом случае монтаж происходит с применением сварки.

Так же крепление возможно на болты, если изначально свайно-ростверковый фундамент предусматривает такую конструкцию. Для этого каждая свая должна быть оборудована небольшой площадкой с отверстиями под два или четыре болта, также как и обвязка, идущая в комплекте.

Пример обвязки свайно-ростверкового фундамента

В этом случае свайное поле должно быть установлено с минимально допустимой погрешностью, иначе обустройство ростверка станет невозможным.

Монолитный ростверк

Свайно-ростверковый фундамент – это гибрид свайного фундамента и классического ленточного или плитного. В случае, когда необходима особая жёсткость конструкции, применяется следующая схема: поверх свай собирается опалубка и делается монолитный ростверк в виде плиты или ленты.

Лучше всего такая конструкция сочетается с буронабивными сваями. В этом случае армирующие элементы каждой сваи выводятся наверх и становятся основой ростверка. При этом дополнительное армирование ростверка также необходимо.

Вернуться к оглавлению

Этапы работы при устройстве свайных фундаментов

Доверить специалистам или обустроить свайный фундамент своими руками – возможны оба варианта. Работы можно выполнять как с применением строительной техники, так и воспользоваться электрическим или ручным буром для ям, или вовсе выкопать шахты вручную.

Земельные изыскания

Устройство свайных фундаментов происходит на достаточно сложных грунтах. Чтобы избежать ошибок в проектировании и рассчитать осадку свайного фундамента, целесообразно заказать земельные изыскания. Несколько пробуренных информационных шахт и детальный анализ специалиста, который будет представлен в виде официальных документов – карты грунтов, позволит сделать точный расчёт и определить оптимальную глубину шахт под сваи.

В том случае, если заказывать свайный фундамент без геологической разведки, есть риск изготовить сваи недостаточной длины.

Схема устройства сваяного фундамента

Вторая проблема, с которой можно столкнуться – упереться в скальную породу на одном из участков свайного поля, что не позволит вкрутить сваи на необходимую глубину.

Проектирование

Устройство свайных фундаментов предусматривает не только процесс физической работы, но и включает в себя обязательный бумажный период. Во время проектирования свайных фундаментов делаются расчёты, которые позволяют определить размер свайного поля, глубину шахт и их количество, расстояние между сваями.

Более лёгкие конструкции позволяют располагать сваи в фундаменте на расстоянии 2,5 метра друг от друга. Расчет фундамента для тяжёлых сооружений и на сложном грунте требует увеличения частотности – расстояние может сокращаться до 1 метра. Также сваи могут опускаться в грунт не вертикально, а под определённым углом, что усиливает конструкцию.

Проектная схема с расчётами свайного фундамента

На чертеже обязательно должны быть обозначены наиболее нагруженные участки дома: длинные прогоны без дополнительных стоек или несущих поддерживающих колонн, расположение тяжелых элементов – камина, печи. Фундамент в этих местах должен быть также усилен, в некоторых случаях в изначально разработанную схему добавляют дополнительные сваи.

Обустройство свайного поля

Свайное поле должно полностью соответствовать расчётной схеме. Допускается минимальная погрешность. Это касается как координат расположения сваи, так и её отклонения по вертикальной оси.

Такая точность необходима для того, чтобы нагрузка, передаваемая от здания на фундамент, распределялась равномерно. Также этот параметр напрямую влияет на качество возведения ростверка.

Когда пробурены шахты, любым доступным способом вкручиваются сами сваи. Именно на этом этапе необходим тщательный контроль за вертикальным и горизонтальным уровнями.

После установки всех свай, с помощью лазерного уровня делается отметка на каждой свае и производится обрезка излишков трубы. А поверх каждой сваи наваривается специальная площадка, на которую будет крепиться ростверк. Кроме этого, необходимо сделать обвязку свай по периметру и в случае необходимости усилить диагонали.

Установка ростверка

В зависимости от способа установки ростверк на свайном фундаменте подразделяется на высокий, низкий и заглубленный.

Кроме того, он может быть выполнен в форме ленты, идущей по всему периметру, а также опоясывать сваи под несущими внутренними конструкциями. Внешне такой ростверк напоминает ленточный фундамент. В отдельных случаях монолитный ростверк может представлять собой плиту.

Как сделать свайный фундамент в этом случае? Технология такая же, как и при обустройстве фундамента с более простой обвязкой.

Пример лёгкой обвязки свайного фундамента

Если после вкручивания свай предполагается обустройство плиты, необходимо вывести свайную арматуру, соединить её с арматурой будущей плиты, собрать опалубку и уже после этого заливать основу.

Благодаря обустройству монолитных ростверков применение свайно-винтовых фундаментов стало возможно в промышленном и коммерческом строительстве. Большая нагрузка равномерно распределяется на все сваи, что обеспечивает надёжность и прочность всей конструкции.

Утепление фундамента

Утепление свайного фундамента не требуется. При отсутствии ростверка достаточно будет закрыть свайное поле – расстояние между домом и землёй. Защитив его от ветра, вы защитите дом и от холода. Необходимый слой утеплителя, который поддерживает нужную температуру в здании, заложен в пространство между основанием и полом дома. В том случае, если фундамент дополнен ростверком, то утепляется именно этот элемент.

Для этого в первую очередь применяется ветрозащитный экран, который закрывает пространство под домом. А в случае необходимости используют классические теплоизоляторы, которые применяют для утепления ленточных и монолитных фундаментов. Чаще всего это полистирольные плиты. В случае обустройства неглубокого цоколя возможно утепление фундамента термопанелями. Для этого цоколь снаружи закрывается асбестоцементными плитами, также может использоваться листовой шифер или фасадные комбинированные плиты, а внутри уже крепится любой тип утеплителя.

Фасадные работы

Отделка свайного фундамента возможна различными материалами. Для этого применяют сайдинг, кирпич, искусственный или натуральный камень, панели, имитирующие любую поверхность. Выбор материала для облицовки зависит от общего стиля оформления дома.

Само по себе здание, которое стоит на фундаменте из тонких свай смотрится не очень эстетично. Облицовка помогает не только улучшить внешний вид, но ещё и дополнительно утеплить дом, так как закрытый цоколь препятствует попаданию под дом лишней воды и защищает от ветра.

Прежде чем заниматься какой-либо отделкой, необходимо грамотно закрыть пространство под домом. Сделать это можно с помощью возведения забирки. Это специальная стенка, которая возводится близко с основанием дома, но никак не привязана к нему. Поэтому когда фундамент начинает гулять, осаживаясь неравномерно, защита и облицовка, которая крепится к этой стенке, не деформируется.

На этом видео – монтаж свай для фундамента в реальных условиях.

Вернуться к оглавлению

Отзывы, которые приходили в редакцию нашего сайта о строительстве свайного фундамента для своего дома

Сергей, Московская область. Капитальный дом.

«Дому уже пять лет, каркасник строил сам. Фундамент выбрал на винтовых сваях, они на 4,5 метра уходят в землю, над землёй осталось около 50 см. Заказывал металлические со специальной антикоррозийной обработкой, бурил и устанавливал производитель. Установка заняла три дня. До настоящего момента нареканий нет. Окна, двери открываются исправно, по фасадам никаких трещин, то есть, усадки нет или она минимальная, так что на эксплуатационных характеристиках это не отражается».

Проект дома на свайном фундаменте

Алексей, Пермская область.  Дачное строительство.

«Если и ставить дом на свайном фундаменте, то однозначно только закрывать цоколь и вешать фасады. На даче старый дом на ленточном стоит, давненько уже. По весне гуляет, да и сам фундамент уже трещинами пошёл. А новый поставил на свайном, сам заливал.

Всё хорошо, нареканий нет. Однако каждую весну проводить уборку на участке – реальная проблема. Под дом задувает всякий мусор, там постоянно сыро и грязно всю весну. Просыхает и перестает тянуть сыростью только к концу июня. Но тогда появляется другая беда – пыль. Два года помучался, сейчас буду закрывать, может проблема и решится. Хотя сырость может пойти в дом».

Эдуард, Башкортостан. Загородный коттедж.

«Строил для себя, никуда не торопился. Остановился на винтовых сваях с заливкой, так как участок – бывшее осушенное болото, торф.

Дом со свайным фундаментом построенном на торфяном грунте

После установки для надёжности выждал год, пока фундамент не даст естественную осадку, так как слышал отзывы, что иногда монтажники могут промахнуться, и один из участков фундамента просто со временем уйдёт в грунт. За год уровень не изменился. После этого начал строительство.

Дом в два этажа, но не тяжёлый – из оцилиндровки. Стоит седьмой год. Почти сразу после завершения коробки закрыл цоколь и утеплил. Снаружи – природный камень и вентиляция. Считаю, что для нашего региона – одно из лучших решений. У соседей в посёлке есть и на ленточных, и на плитных фундаментах дома, мне не нравится, как они гуляют».

proekt-sam.ru
