Лучшие фрезы для ручного фрезера на 2020 год

Создание деревообрабатывающей мастерской — трудоемкое дело. Инвестирование в качественный ручной фрезер в комплекте с набором насадок поможет сэкономить время и энергию в процессе дальнейшей работы. Фрезер — это многоцелевой инструмент выравнивания поверхности, для перил, обрезки паркетной доски, установки замков и создания лунных пазов. Главное — правильно выбрать нужную фрезу. Как правильно выбрать и на что обратить внимание при покупке бит, поможет разобраться этот обзор.

 Применения оснастки

Поиск самой хорошей оснастки — сложная задача. Разнообразие бит собьет с толку. Отличие между ними сводится к профилям, которые они вырезают.

Покупая фрезу, важно знать размер хвостовика. Измеряется он в дюймах либо в миллиметрах. Стандартные на 6, 8 и 12 мм. или 0.25 in. (6,35 мм.) и 0.5 in. (12,7 мм).

Важно также правильно подбирать цангу (приспособление для крепления биты к инструменту), иначе малейшее несоответствие приведет к поломке инструмента или травме.

Фрезы используются в мобильном инструменте или на стационарном оборудовании. Промышленные насадки отличаются от полупрофессиональных. Работа на больших оборотах требует повышенной износостойкости.

Сфера применения фрезера:

• работа по дереву;
• для обработки акрила;
• для евровагонки;
• для органического стекла;
• для поливинилхлорида;
• для поликарбоната;
• для полистирола;
• для паркетной доски;
• для слэбов;
• для половой доски.

Виды бит

Биты изготавливаются из твердо сплавных материалов. Первый фрезерный станок создан в 1812 г., за это время человечество накопило большой арсенал методов обработки материалов с помощью этой технологии:

• Сборная состоит из стальной болванки нужной формы с припаянными режущими элементами. Эти модели самые распространенные.
• Биты со съемными ножами работают дольше, за счет двусторонних лезвий.
• Режущая кромка у монолитной биты цельная с основанием. Это уменьшает поломки лезвия, но сокращает количество затачиваний.

Виды лезвий

• наклонное, вертикальное или спиральное расположение ножей меняет качество обработки;
• HM ножи применяются по дереву мягких пород и по алюминию;
• HSS лезвия работают с твердыми материалами, имеют высокий температурный коэффициент и располагают положительными отзывами.

Каждый тип фрезы соответствует определенной столярной работе. Оснастка создает неповторимый узор на материале, обрабатывает фаску или делает выемки для крепления заготовок между собой:

• Цилиндрическо-пазовая обеспечивает выборку нужной ширины и глубины. Обычно используется для объединения конструкций с помощью шип-паз элементов. Если хорошая сноровка, ширина паза регулируется с помощью одной биты, без замены.
• Дисково-пазовая выбивает материал лучше, а площадь обрабатываемой поверхности больше.
• У «V-образной» — закругленная конфигурация, изготавливает паз в форме галтели. Декорирует материал, нарезает стыковочные угловые канавки, технические пазы.
•  «Т-образная» (ласточкин хвост) изготавливает ящичное соединение элементов.

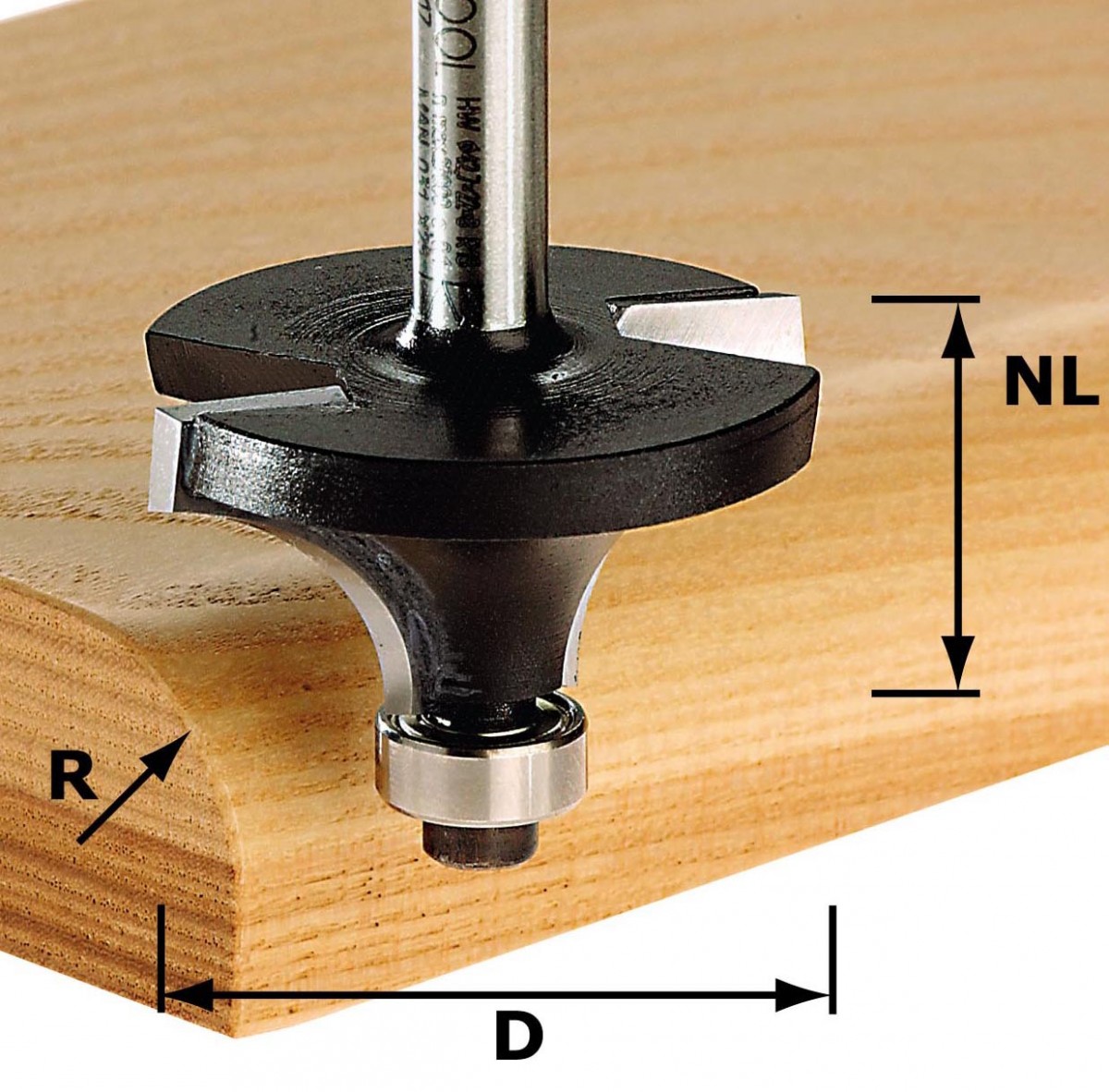

• Антенные и фасонно-пазовые декорируют поверхность и фаску. Фрезы производятся с подшипником. Он позволяет работать с шаблонами и круглыми заготовками.
•  У обгонной два подшипника. Изготавливает не прямолинейные фигуры на кромке. Две фрезы на одном хвостовике, за один проход делают красивую кромку.
•  Фальцево-кромочные — для прямоугольной выборки. За двойной проход делается шип необходимого размера, регулируется опорным подшипником

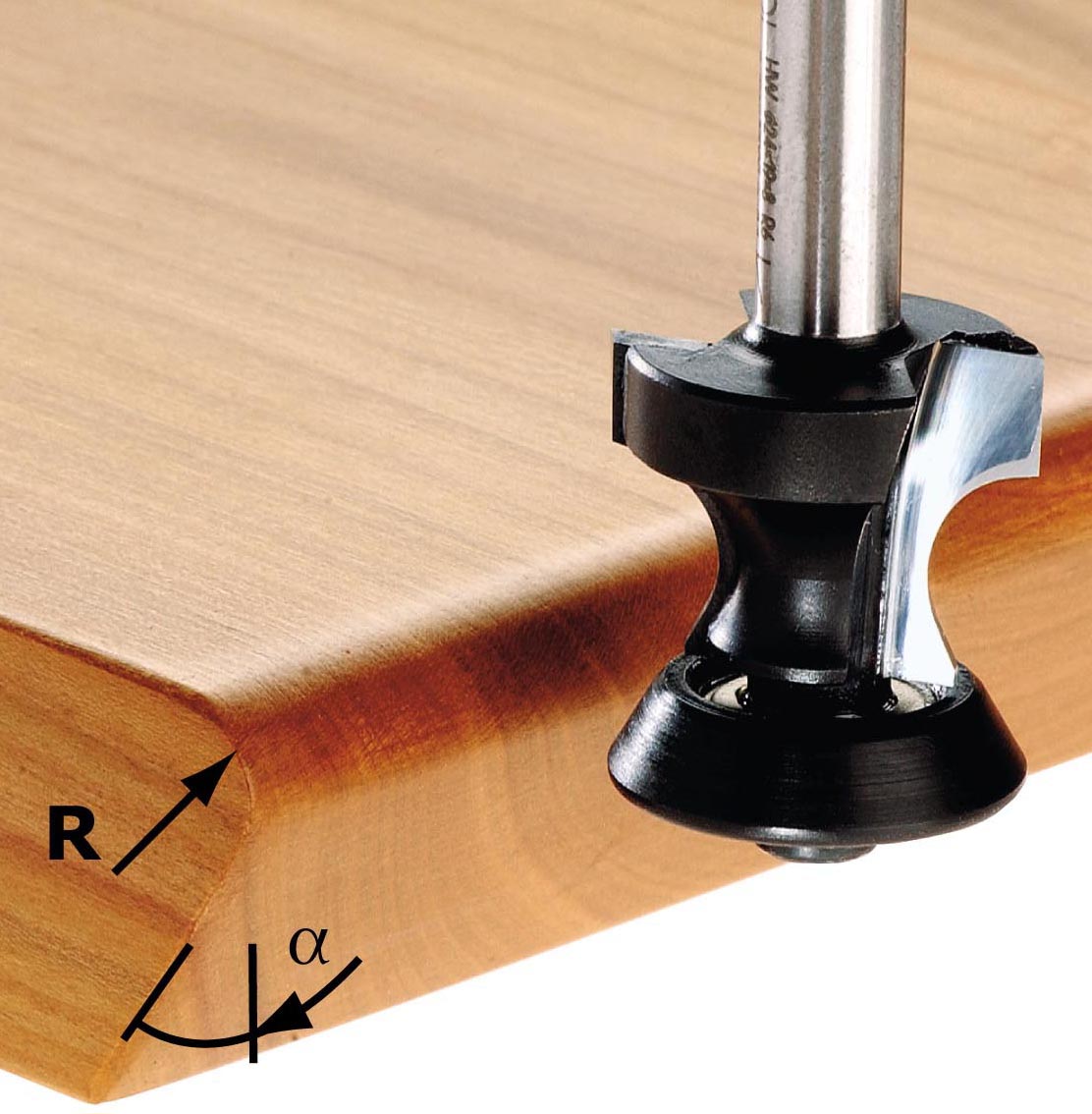

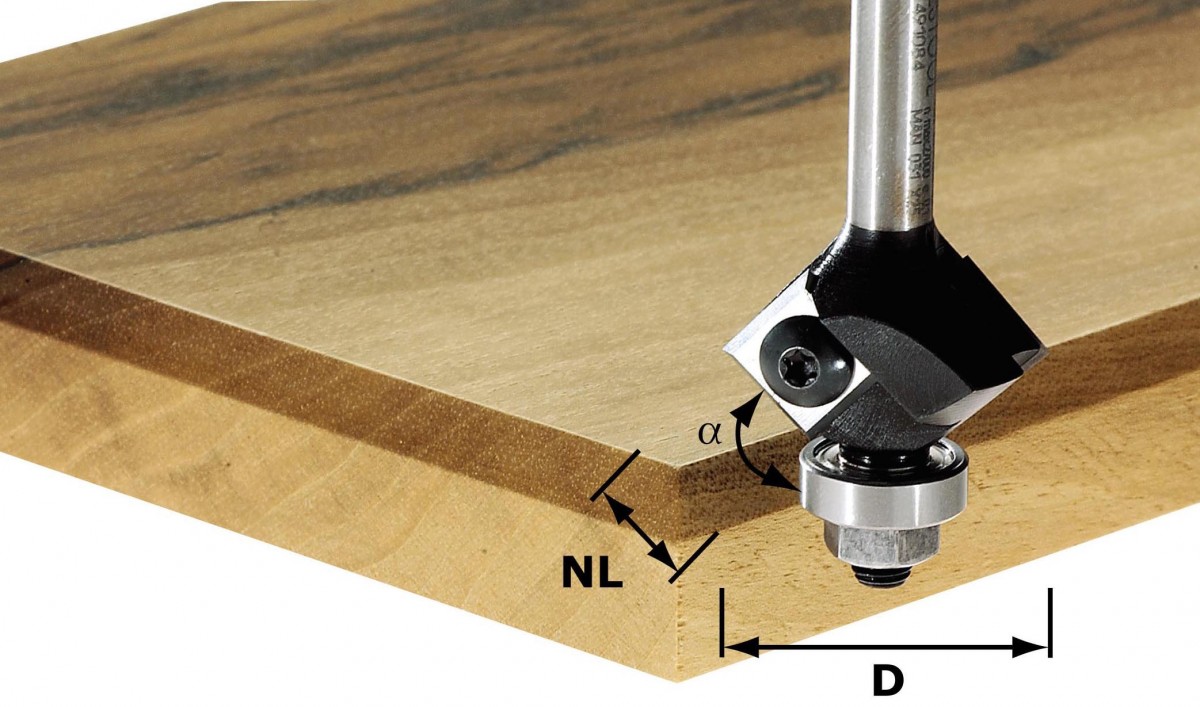

• Конусно-кромочные подготавливают заготовку к соединению и декорируют фаску.
• Алкильно-кромочные изготавливают паз округлой конфигурации. Используются на ручных фрезерах, но рекомендованы для станков. Требуют мощности до 1600 W.
• Полу стержневая-кромочная обрабатывает заготовку прямоугольной формы с обеих сторон до цилиндрической. Делает фаски сложной конфигурации и шарнирные конструкции.
• Комбинированные соединяют деревянные заготовки по фаске. Делают шип-паз конструкции за один проход.
• Насадка углового соединения используется для совмещения элементов под 90⁰.

Основные параметры качества

Параметров качества много, из-за взаимосвязанности рассматривать нужно комплекс критериев выбора:

• Правильная геометрия обеспечивает нагрузку на оба ножа, что влияет на время службы, качество обработки материала и производительность.
• Твердость сплава основополагающий фактор. Чем крупнее фракция карбида вольфрама, тем хуже заточка ножей.
• Если напайка не по всей длине лезвия, произойдет его слом.

Советы начинающим столярам:

1. Определить заточку можно, проведя ногтем по лезвию, будет стружка.
2. Качество сплава видно по степени блеска.
3. Если между ножом и приложенной к нему линейкой просвет, геометрия лезвия не правильная.
4. Работать ручным инструментом не просто. Дорогие насадки — не лучшее вложение средств, потому что по неопытности часто ломаются. Тренироваться на бюджетных — хорошее решение.

Найти баланс между ценой и качеством поможет ниже составленный обзор. В рейтинге указаны наиболее популярные модели лучших производителей. Есть технические характеристики, которые помогут сделать правильный выбор, подскажут, где купить и изделия какой фирмы лучше. Качество большинства комплектов на одном уровне, но имеются отличия в комплектации, что меняет функционал.

Рейтинг лучших фрез для ручного фрезера на 2020 год

10 место — Набор FIT 6 шт. (36566)

Насадки FIT IT 36566 обрабатывают деревянные заготовки, различные пазы. В наборе — кейс из фанеры для хранения и транспортировки. Хорош как первый набор для новичков. Фрезы с твердосплавными режущими вставками.

Комплектация (мм.):

• пазовая 6;
• пазовая 12;
• пазовая 16;
• галтельная 12.7;
• «ласточкин хвост» 12.7;
• «V-образная» для угла 90°.

Технические характеристики:

FIT 6 шт. (36566)

Достоинства:

• хорошее соотношение цена/качество;
• редкий диаметр хвостовика;
• удобный ящик для хранения;
• не плохая заточка лезвий;
• твердосплавная напайка.

Недостатки:

• при работе есть вибрации;
• нет обгонных насадок с подшипником.

9 место — Бита FIT 36692

Область применения FIT 36692  ̶  точечная обработка выемок на небольших фасках, размещение уплотнителей и формирование конструкций паз-гребень. Работает с ручными фрезерами и станками. Насадка производится из закаленной стали с твердосплавными лезвиями. Продается в блистерной упаковке. Два режущих элемента. Выгодно отличается от наборов возможностью штучной покупки. Качество среднее.

Технические характеристики:

Бита FIT 36692

Достоинства:

• хорошо режет паз;
• продается поштучно, укладывается в пластиковые упаковки;
• комфортно для хранения.

Недостатки:

• короткая, не всегда удобно работать;
• отсутствует подшипник.

8 место — Комплект КАЛИБР 0504 (8 мм., 5 шт.)

Применяется для работы с деревянными конструкциями. Биты эффективно обрабатывают поверхности из мягких и твердых материалов. Продаются в деревянном кейсе. Пользуется большим спросом у начинающих столяров. Низкая цена позволяет не экономить на расходных материалах. Качество на уровне предыдущих наборов. В отличие от других имеет востребованный хвостовик.

Комплектация (мм.):

• R 4.76;
• диаметр кромки 12.7;
• длина кромки 12.7;
• бита R 6.35;
• диаметр 6.

Технические характеристики:

КАЛИБР 0504 (8 мм., 5 шт.)

Достоинства:

• компактно и в удобной упаковке;
• есть покрытие, предохраняющее от коррозии;
• обрабатывает стеклопластик;
• диаметр хвостовика 6 мм подойдет к фрезерам от разных производителей;
• поставляются уже заточенными и готовыми к работе;
• при перевозке режущая кромка не повреждается об кейс, благодаря мягкой подложке;
• приемлемая стоимость;
• несмотря на небольшую цену нет сколов.

Недостатки:

• в комплекте нет комбинированных бит;
• у коробки нет ручки.

7 место — Total TACSR 1121

Комплект для работы по древесине, ПВХ и другим материалам. Используется при отделке деревянных заготовок. Предоставляет возможность выборки пазов различной конфигурации. Кейс из фанеры для транспортировки и хранения. Преимущество набора — в большей функциональности, за счет количества бит и наличия подшипников. Маленький люфт.

Комплектация (шт., мм.):

• 1 пазовая галтельная;
• 1 кромочная калевочная с шарикоподшипником;
• 1 пазовая «Ласточкин хвост»;
• 1 кромочная конусная с шарикоподшипником;
• 1 кромочная прямая с шарикоподшипником;
• 1 пазовая прямая 16;
• 1 карнизная с шарикоподшипником;
• 1 пазовая прямая 12;
• 1 пазовая прямая 6;
• 1 карнизная с шарикоподшипником D 28.6;
• 1 «V – образная» для углов 90°;
• 1 карнизная с шарикоподшипником R 4.0;
• кейс.

Технические характеристики:

Total TACSR 1121

Достоинства:

• функциональный;
• минимальный люфт;
• погрешность геометрии лезвий 0,03 мм;
•  подшипники не стучат;
• доступная цена.

Недостатки:

• не подойдут для твердых материалов.

 6 место — Metabo 631039000

Комплект Metabo состоит из 15 бит с хвостовиком 8 мм. Рассчитан для декоративной обработки древесины. В отличие от конкурентов выше, имеет лучшую заточку. Виды фрезеровки:

• фаска;
• вырезание профилей;
• калевка.

Комплектация:

• прямая, пазовая 4 шт.;
• кромочно-фальцевая;
• галтельно-пазовая 2 шт.;
• галтельно-пазовая, «V-образная» с наконечником 90⁰;
• калевочно-кромочная 4 шт.;
• прямая, кромочная;
• конусно-кромочная 45⁰;
• «ласточкин хвост» 14⁰.

Технические характеристики:

Metabo 631039000

Достоинства:

• хороший, деревянный кейс;
• крепко сидят на инструменте;
• ровная заточка;
• хороший набор начинающим;
• острая заточка.

Недостатки:

• часть насадок не сбалансированы, есть люфт;
• быстро тупятся;
• для мелких столярных работ;
• не для твердых пород дерева.

 5 место — Комплект STAYER 2992-h22

Комплект 2992-h22 STAYER подходит для древесины твердых и мягких пород. При помощи бит изготавливаются качественные изделия. Имеются насадки кромочного, пазового и профильного типа. Поставляются в практичном фанерном ящике.

Комплектация (мм.):

• прямая пазовая 6;
• прямая пазовая 12;
• прямая пазовая 16;
• прямая галтельная 12.7, R 6.3;
• «ласточкин хвост» 14⁰, D 12.7;
• конусно-кромочная 45⁰, D 32;
• прямая кромочная D 12.7;
• галтельно-пазовая, V-образная 90⁰, D 12.7;
• калевочно-кромочная, D 22, R 6.3.;
• калевочно-кромочная D 22, R 6.3;
• калевочно-кромочная D 28.6, R 9.5;
• калевочно-кромочная D 25, R 4.

Технические характеристики:

STAYER 2992-h22

Достоинства:

• недорогая цена, набор с большим набором функций;
• ровная и острая заточка;
• под цангу 6 мм.

Недостатки:

• только для домашней мастерской;
• задиры при использовании;
• некоторые биты больше заявленного размера;
• работают на малых оборотах.

4 место — Комплект Hammer 222-005, №2, 12 шт. (58595)

Расходники из твердого сплава, эффективно режут фаски. Устойчивы к повышенным температурам, хорошо справляются с нагрузками, имеют хорошую износостойкость.

Режущие кромки лезвий заточены на высокоточных станках. Повышенная работоспособность и защита от прожогов. Высокие технологии производства дают гарантию сохранения геометрии при эксплуатации. 8 мм хвостовик делает возможным использование бит с инструментом популярных моделей.

Комплектация:

• 2 галтельные;
• 3 пазовые;
• 3 кромочно-калевочные;
• 1 для работы «заподлицо»;
• 1 »ласточкин хвост»;
• 1 конусная;
• 1 V-образная пазовая.

Технические характеристики:

Hammer 222-005, №2, 12 шт. (58595)

Достоинства:

• обеспечивает широкий функционал;
• хорошо обрабатывает дюймовые доски;
• соотношение цена/качество;
• подшипники легко проворачиваются, без заедания и люфта.

Недостатки:

• коробка для хранения среднего качества.

з место — Комплект SKRAB 37090

Цилиндрические насадки из высокопрочной стали 33090 SKRAB имеет диаметр 3 мм. К хвостовику прикрепляются головки, хром-молибденового сплава, различной формы. Шарошки по металлу используются со станками и ручным инструментом. Работают с пневматическими бормашинами. Единственный представитель рейтинга для обработки металла, необходимо использовать электроинструмент с большой скоростью вращения. SKRAB работает с материалами:

• медь;
• латунь;
• бронза;
• чугун;
• легированная сталь до 60 HRC;
• углеродистые сплавы;
• хромоникелевые сплавы;
• нержавеющие сплавы;
• титан.

Вид работ:

• снимают фаски;
• разделывает кромки;
• шлифует заусенцы;
• растачивает отверстия и пазы;
• обрабатывает плоские поверхности;
• подготовка металла к сварным работам;
• шлифовка сварных швов.

Комплектация (мм.):

• А 6х12х3;
• С 6х12х3;
• D 6х5х3;
• Е 6х11х3;
• F 6х14х3;
• G 6х14х3;
• Н 6х14х3;
• L 6х14х3;
• М 6х14х3;
• N 6х8х3.

Технические характеристики:

SKRAB 3709

Достоинства:

• надежные, износоустойчивые, хорошо режут;
• обрабатывают кованые изделия.

Недостатки:

• необходимость наносит в процессе работы смазку;
•  высокая средняя цена.

2 место — Пазовая Bosch 2608628392

Сфера использования Bosch 2608628392  ̶  изготовление пазов и канавок в древесине различных пород. Используется для мобильного и стационарного инструмента. Большее заглубление насадки в материал достигается большей мощностью инструмента. Бита создана из высококачественных сплавов и имеет хорошо рассчитанную геометрию лезвия.

Технические характеристики:

Пазовая Bosch 2608628392

Достоинства:

• твердосплавная сталь подходит для работы с любой древесиной;
• продается поштучно;
• пластиковая упаковка;
• не большая цена по сравнению с аналогами;
• симметричные лезвия не имеют зазубрин.

Недостатки:

• попадается люфт до 1 мм, что влечет дополнительную вибрацию.

1 место — Комплект BOSCH 12 НМ SET 8MM-ХВ

Насадки Bosch 12 НМ SET 8MM-ХВ предназначены для древесины, оргстекла, вагонки и других материалов. Используются строительными компаниями в ремонте и мебельщиками для декорирования и выравнивания плоскости. Bosch 2607019466 хранятся в кейсе, что позволяет содержать набор в порядке. Лучший набор, заслуживает свое место за счет острой заточки, износостойкого сплава и широкого функционала.

Комплектация:

• 3 шт. для выборки пазов;
• 1 снимает фаски;
• профильная;
• 2 карнизные;
• 1 «V-образная» пазового типа;
• «ласточкин хвост»;
• для выборки заподлицо;
• 2 галтельные.

Технические характеристики:

BOSCH 12 НМ SET 8MM-ХВ

Достоинства:

• Продается в футляре, который можно разместить на стене, расходники всегда под рукой и в сохранности;
• Обрабатывает фанеру, лиственные и хвойные породы;
• Используется на ручных и настольных станках;
• Биты хорошо заточены.

Недостатки:

• в наборе есть редко используемые биты;
• коробка большого размера.

Итоги

Выше был предоставлен рейтинг лучших бит для ручного фрезера на 2020 г. Прежде чем принять решение, какой набор лучше купить, важно рассмотреть следующие аспекты:

• Обращать внимания на материал, из которого изготовлены лезвия. Твердосплавные прослужат на 50% дольше, чем стандартные биты из закаленной стали (HSS), они могут тупиться из-за перегрева и трения.
• Сколько стоит бита, является важным показателем качества. Легко найти бюджетные комплекты для ручного инструмента и заказать онлайн в интернет-магазине или купить в местном супермаркете. К сожалению, подавляющее большинство из них  ̶  одноразовые, которые не эффективны для длительного использования. С другой стороны, начинающим столярам, необходимо иметь недорогие расходники, чтобы приобрести опыт.

Важно избежать ошибки при выборе. Рекомендации из статьи помогут определить приемлемый вариант набора для удовлетворения потребностей в столярном деле.

Виды фрез по дереву для ручного фрезера

Фрезеровка предоставляет практически неограниченные возможности по обработке заготовок. Формирование кромок, пазов и канавок различной глубины и формы – для каждой операции есть свои виды фрез по дереву для ручного фрезера, позволяющие выполнять работу максимально эффективно. Какие бывают фрезы по размерам, форме, конструкции и типам лезвий – вся нужная информация в одном обзоре.

Разновидности диаметра хвостовика

Перед тем как выбрать фрезу, надо в первую очередь определиться со способом ее крепления, а точнее, в каких единицах измеряются диаметр хвостовика — дюймах или миллиметрах. Это зависит от того какие в комплекте с фрезером идут цанги — втулки, в которых зажимается хвостовик:

• Если они измеряются в миллиметрах, то самые распространённые это на 6, 8 и 12 мм.
• Когда размер указывается в дюймах, то обычно выбирать приходится только из двух из них – это четверть и половина дюйма.

Это важно! При переводе дюймов в единицы СИ получается 6,35 и 12,7 мм, но, несмотря на столь незначительную разницу, миллиметровый хвостовик не совместим с дюймовой цангой и наоборот. Вал фрезерной машины вращается со скоростью до 25000 оборотов в минуту, поэтому малейшие несоответствия повлекут за собой в лучшем случае порчу инструмента.

Типы конструкции фрез

В зависимости от стоимости и назначения, они выпускаются в следующих конструкционных модификациях:

Сборные

В основе такой стальная болванка необходимой формы, к которой приварены режущие кромки. Благодаря простоте изготовления, таких моделей на рынке большинство.

Со сменными режущими кромками

Отличаются большим сроком службы, так как ножи для них делают двусторонними – когда лезвие затупилось, его переворачивают.

Монолитные

Режущие кромки выточены прямо в основании – при работе с таким инструментов пропадает даже гипотетическая возможность, что нож отломается, но после нескольких заточек фрезу придется менять.

Типы лезвий фрез

Фрезы бывают с вертикальным, наклонным или спиральным расположением лезвий. Если они прямые, то кусочки дерева будут срублены с заготовки, а наклонные их срезают, что уменьшает вероятность возникновения сколов и увеличивает общее качество фрезеровки.

По материалу и характеристикам лезвия выпускаются двух типов:

• HM – быстрорежущие. Используются для обработки мягких пород дерева или алюминия.
• HSS – твердосплавные. Предназначены для твердых материалов, поэтому у таких режущих кромок лучше температурный коэффициент и прочие характеристики, что также отражается на их цене.

Кроме лезвий, в зависимости от того, в каком месте и какой формы нужно получить выемку в заготовке, используются соответствующие типы фрез для ручного фрезера по дереву.

Фрезы пазовые

Предназначены для выборки паза необходимой ширины и глубины в середине детали или от ее края и к центру. Чаще всего применяется при создании соединения типа шип-паз. При необходимости, если позволяет конструкция упора фрезерной машины, то ширина паза может регулироваться без замены фрезы на бо́льшую по диаметру.

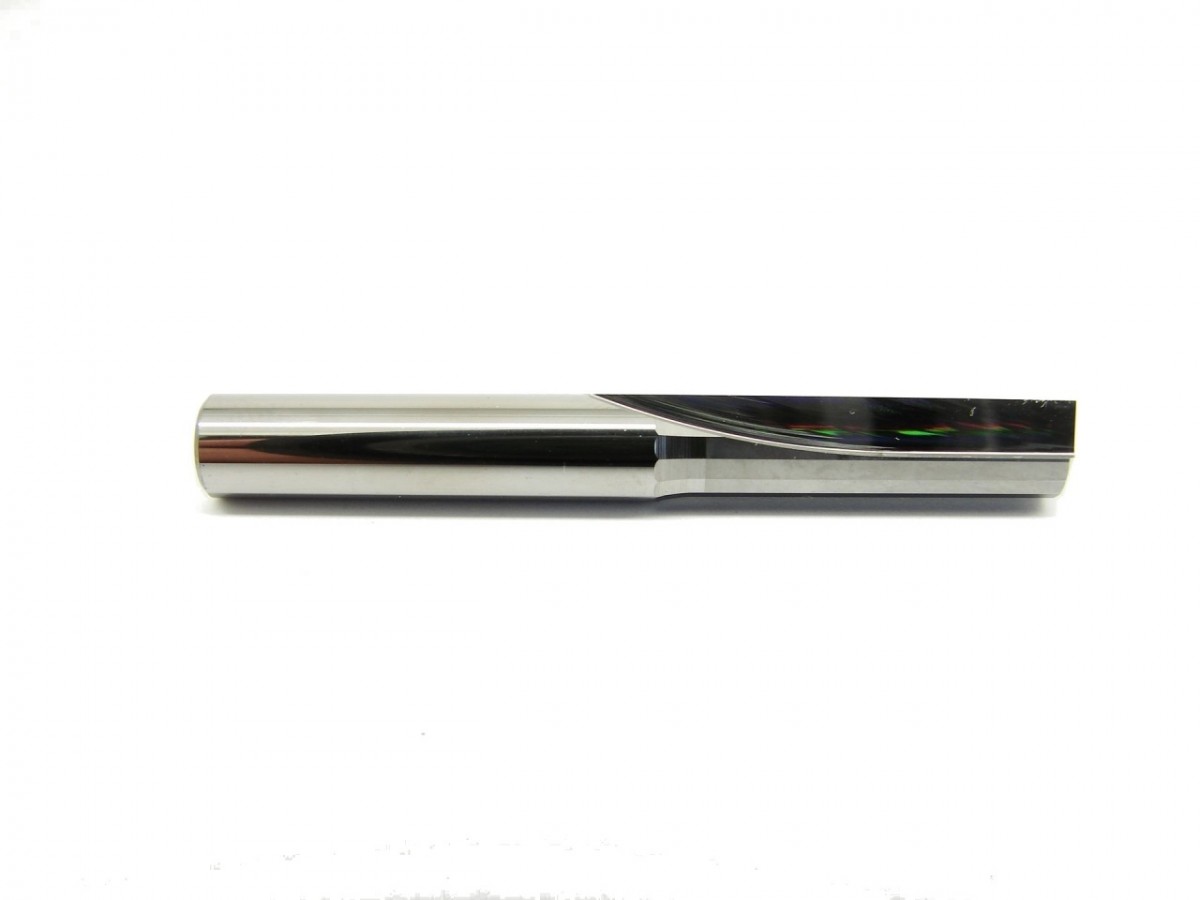

Пазовые прямые

Простейший инструмент цилиндрической формы, после использования которого в заготовке остается прямоугольный в сечении паз. Преимущественно используется с погружными фрезеровальными машинами, хотя возможно и применение их с другими моделями.

Пазовые галтельные

Их режущая головка имеет закругленную форму, благодаря чему в разрезе паз напоминает литеру «U» — в зависимости от глубины реза стенки закругляются сразу же от поверхности заготовки или сначала некоторое время идут от нее под прямым углом.

Пазовые галтельные V образные

Хотя по определению «галтель» это именно полукруглая выемка, к галтельным относится и фреза, дающая в разрезе «V»-образный паз. Если работа предполагает изготовление пазов с разными углами наклона стенок, то надо иметь соответствующий комплект инструментов.

Пазовые конструкционные (Т образные и ласточкин хвост)

В сечении полученные пазы образуют перевернутую букву «Т», основание которой выходит на поверхность или правильную трапецию, большая сторона которой обращена к центру заготовки. Это одно из самых надежных соединений, заготовки задвигаются одна в другую и другим способом разъединить их не получится.

Пазовые фасонные

Наряду с галтельными используется для получения фигурной резьбы и обработки кромок. В сечении пазы напоминают фигурные скобки. Фрезеровать можно как пазы в центре заготовки или снимать кромки с ее краев. Если изготавливается сложный рисунок, то предварительно по его контуру рекомендовано пройти прямой пазовой фрезой – это упростит последующую центровку и уменьшит нагрузку на фрезеровочную машину при применении фасонной фрезы.

Фрезы кромочные

Чаще всего изготавливаются с подшипником, который позволяет обрабатывать кромки и торцы заготовок не только посредством настройки опорного стола, но и по шаблону.

Кромочные прямые

Для получения плоскости торца заготовки, перпендикулярной пласти (верхней части обрабатываемой детали). При наличии на фрезе подшипника можно обрабатывать кромки округлой формы. Сам подшипник может быть настроен заподлицо к режущим лезвиям или иметь больший/меньший диаметр, что расширяет возможности использования оснастки.

Кромочные калевочные

Для получения прямой, дугообразной или волнистой фигурной кромки – в зависимости от используемой части фрезы можно смягчить ребро заготовки, скруглить его (двойные фрезы позволяют делать это за один проход), сделать кромку с фальцем и губкой или получить полустержневой выступ. Широко используются для изготовления орнаментов сложной формы. При выборе двойной фрезы надо обращать внимание на возможность регулировки расстояния между режущими лезвиями.

Кромочная колевочная регулируемая фреза.

Кромочные фальцевые

Используются при необходимости выбрать паз прямоугольной формы или четверть на ровной или изогнутой заготовке. Применяя двойной проход, получают шип нужного размера. Глубина выборки регулируется положением фрезеровочной машины или упорным подшипником.

Кромочные конусные

В зависимости от угла наклона кромки фрезы, они используются для подготовки заготовок перед соединением, получения декоративной фаски или для обработки деталей мебели, которые затем будут соединены в изделия круглой (многоугольной) формы.

Кромочные галтельные

Применяются для получения паза округлой формы на кромке прямой или фигурной заготовки. Для исключения возможности перекоса фрезы, изготавливается с двумя подшипниками. Результат работы получается такой же, как и при использовании пазовых галтельных фрез, но в ряде случаев кромочные применять гораздо удобнее.

Кромочные фигурные

Другое название – мультипрофильные. Так как они достаточно массивные и одновременно работают с большой площадью заготовки, применение таких фрез рекомендуется на фрезеровочных машинах мощностью не меньше чем 1600 Ватт. Для работы используется весь профиль фрезы сразу или в различных комбинациях, что позволяет получать кромку стандартной или заданной мастером формы.

Кромочные полустержневые

Прямое назначение фрезы – обработка кромок заготовок для получения полукруглого выступа. Также есть много дополнительных способов применения – к примеру, если обработать такой фрезой прямоугольную заготовку с двух сторон, то она станет стержнем. Кроме этого с ее помощью получают профили с фаской и кромкой сложной формы, а также шарнирные соединения (при обработке заготовки в паре с галтельной или калевочной фрезой).

Фрезы комбинированные

Применяются для сплачивания и сращивания деревянных заготовок – объединения их по кромке (для угловых соединений) или торцевой части (для получения широкой доски из нескольких мелких). Комбинированные фрезы объединяют в себе пазовые и шиповые, и рассчитаны, чтобы за один проход создавать оба этих элемента. Использование фрезеровки для этой цели увеличивает склеиваемую площадь досок и отшлифовывает поверхности для их максимального прилегания друг к другу.

Комбинированные универсальные

Позволяют получить совмещаемые плоскости с шипом и пазом, расположенными под углом друг к другу. Используется одна и та же фреза для обеих сращиваемых заготовок – так как ее не приходится менять, это ощутимо уменьшает время обработки.

Пазо-шиповые

Используется комплект из двух отдельных фрез – для создания паза в одной заготовке и шипа в другой. Дополнительных промеров и подгонок не потребуется, так как размеры режущих кромок уже рассчитаны при изготовлении инструмента.

Для изготовления вагонки

Используются по тому же принципу, что и пазо-шиповые, но позволяют получить соединение фигурной формы с большей площадью соприкосновения заготовок, что улучшает характеристики изготавливаемой таким способом вагонки.

Комбинированные рамочные

Наборные фрезы, позволяющие в нужном мастеру порядке располагать на оси режущие лезвия. Состоят из основания, режущих лезвий, упорных подшипников (одного или нескольких), стопорной шайбы и гайки-фиксатора. При изменении конфигурации фрезы ее основание не вынимается из цанги фрезеровочной машины, чтобы сохранить ее первоначальную настройку.

Фрезы фигирейные

Основное предназначение – декоративная обработка кромок деталей, предназначенных для создания филенок. Фигирейные фрезы оснащены подшипником, поэтому работать можно с прямоугольными и фигурными заготовками. Так как филенки это обычно крупные детали, то средний диаметр фрез составляет 50-70 мм – для их использования желательно использовать фрезеровальную машину мощностью от 1500 Ватт.

Фигирейные горизонтальные

Используется для частичной обработки филенки. Так как форма фрезы предполагает выборку, начиная от упорного подшипника – это не позволяет сразу же получить шип для вставки филенки в раму. Для его формирования требуется дополнительная обработка кромки.

Фигирейные горизонтальные двухсторонние

Значительно упрощают процесс работы, так как обработку детали можно выполнить за один проход фрезы, формируя одновременно фигурную часть филенки и шип для вырезанного в раме паза.

Фигирейные вертикальные

В первую очередь такие фрезы применяются для изготовления плинтусов различной формы, но на практике их возможности гораздо шире – все зависит от того, как настроить и держать фрезеровочную машину. После обработки на заготовке образуется декоративное обрамление и шиповое соединение.

Это все основные разновидности фрез по дереву для ручного фрезера, но дополнительно надо учитывать, что каждая из них изготавливается в нескольких размерах, так что у профессионального столяра для их хранения должен быть отдельный шкафчик немаленьких размеров.

Использованы фото известного
производителя фрез Энкор.

Если вы заметили ошибку, не рабочее видео или ссылку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Фрезы по дереву для ручного фрезера. Разбираемся в ассортименте

Ручной фрезер – высокопроизводительное оборудование. При наличии большого количества сменного инструмента им можно пользоваться для выполнения самых разнообразных работ с древесиной. С этой целью разработаны и выпускаются различные типы фрез. Сегодня, мы поговорим о видах фрез и их назначении, а также каснёмся главных критериев выбора.

Классификация и виды фрез для обработки древесины

Фрезы по дереву для ручного фрезера могут быть подразделены на следующие разновидности:

• Предназначенные для обработки кромок древесины (концевые фрезы). Такой инструмент снабжается направляющим подшипником, который и обеспечивает ровность обрабатываемого края изделия. К этой же категории относятся и спиральные фрезы.

• Пазовые фрезы с плоским торцом. Для их применения потребуется наличие упора и известный практический навык, поскольку без шаблона получить ровный паз прямоугольной формы практически невозможно.

• Галтельные фрезы, предназначенные для выфрезеровывания полукруглой канавки в торце деревянного бруска. Такие фрезы также являются достаточно универсальными, поскольку от глубины погружения фрезы в материал зависит размер дуги канавки. Галтельные фрезы с опорным подшипником позволяют получать декоративные мебельные рейки.

• Пазовые фрезы с V-образным торцом. При их использовании можно получить неглубокую канавку, боковые стенки которой будут наклонены по отношению друг к другу на угол 90⁰. При увеличении глубины внедрения такой фрезы в материал, у паза будут получены ровные стенки.

• Шиповая фреза с обратным конусом, для получения пазов типа «ласточкин хвост». Такой инструмент незаменим при выполнении ремонтных работ с мебелью, когда один фрагмент удаляется, а второй закрепляется с основой при помощи указанного паза.

• Конусные фрезы. С их помощью ведут обработку внешних кромок изделия, которые по своей готовности должны иметь фаски строго установленной высоты и угла наклона. Глубина внедрения такой фрезы в древесину может быть ограничена установкой упорного подшипника, подобного тому, который применяется для кромочных фрез.

• Калёвочные фрезы, используя которые можно получать скруглённые кромки. В набор фрез по дереву для ручного фрезера обычно входят несколько типоразмеров такого инструмента, что позволяет оформлять кромки с различными значениями радиусов закругления. Установка опорного подшипника позволяет, при более глубоком внедрении инструмента в дерево, получать далее прямолинейную кромку.

• Четвертные фрезы. Они создают не только вертикальную, но и горизонтальную кромку, а потому применяются при изготовлении и ремонте деревянных оконных рам.

• Дисковые фрезы. Также предназначены для выполнения пазов, но, в отличие от пазовых фрез работают не торцом, а периферией своей рабочей части. Комплект из таких фрез различного диаметра (3…6 мм) позволяет получать пазы с гарантированной глубиной по всей протяжённости участка обработки. Опорный подшипник в этом случае не потребуется. Дисковые фрезы с увеличенной высотой рабочей части иногда называют фальцевыми, и применяют для получения оконных пазов под стекло в деревянных рамах.

• Комбинированные фрезы объединяют в себе по предоставляемым возможностям шиповые и пазовые виды.

Перечисленными исполнениями фрез по дереву для ручного фрезера можно пользоваться не только при обработке древесины, но и ряда других материалов, в частности гипсокартонных плит, многослойной фанеры и т. п.

Конструкции фрез и их влияние на технологию производства фрезерных операций

Фрезы по дереву для ручного фрезера могут иметь наборное и монолитное исполнения. В первом случае конструкция инструмента представляет собой определённый набор пластин из быстрорежущей стали, которые посредством напайки медными сплавами прикрепляются к хвостовику фрезы (иногда, в более дешёвых наборах, вместо твёрдого сплава используется инструментальная сталь, а материалом хвостовика принимается легированная конструкционная сталь).

Во втором случае фреза является монолитным инструментом, который изготавливается из инструментальной стали. Особую разновидность фрез для ручного фрезера образуют насадные фрезы, которые состоят из съёмной пластины, которая затем насаживается на переходной хвостовик. Такие фрезы наиболее технологичны в эксплуатации, поскольку при затуплении режущего лезвия с одной стороны, съёмную пластину можно перевернуть на противоположную сторону, и продолжать пользоваться инструментом.

При выборе набора рассматриваемого инструмента обращают внимание на следующее:

• Пайка наборных фрез должна быть выполнена таким образом, чтобы инструмент не терял своей продольной устойчивости при длительной обработке, особенно, если заготовкой служат изделия из граба, груши, дуба и других твёрдых пород древесины;
• В качестве припоев при пайке инструмента должны использоваться марки ПСр40 или ПСр37,5, с повышенным содержанием серебра и меди. Припои иных марок обычно включают в себя никель, который ухудшает прочность соединения пластин с хвостовиком;
• Термическую прочность наборной фрезы проще всего проверить по тепловой деформации инструмента во время нагрева каждого зуба до температуры 200…250⁰С: инструмент после такой тепловой обработки не должен допускать биения своей продольной оси на величину более 0,05 мм;
• Наборная фреза не должна быть изготовлена сварным соединением хвостовика с рабочей режущей частью. Во-первых, в месте сварного шва прочность металла всегда снижена на 15…20%, а, во-вторых, при резких ударах (например, при врезании фрезы в твёрдую древесину) на поверхности сварного шва могут обозначиться сколы. Применение такой фрезы недопустимо.

Особо стоит выделить проблему твёрдости фрез для ручного фрезера. Производители наборов такого инструмента могут быть из КНР. Цена такого инструмента заметно ниже, но снижается также и качество металла, из которого выполнена оснастка. Чаще всего это касается монолитных фрез. Оценить марку стали в обычных условиях невозможно, однако проверку можно выполнить и в домашних условиях. Для этого лучше всего использовать тарированный напильник, после контакта с которым на рабочей поверхности фрезы не должно быть видимых отметин. Это примерно соответствует твёрдости 58…62 HRC.

Долговечность фрез определяется интенсивностью их применения. Качественные наборные фрезы с рабочими пластинами из быстрорежущих сталей обладают наилучшей стойкостью, а монолитные, выполненные из рядовой инструментальной стали – наименьшей.

Как выбирать фрезу по дереву под ручной фрезер?

Приняв решение о покупке набора фрез наивысшего качества, есть смысл проанализировать критерии выбора такого инструмента. В расчёт обычно принимают следующее:

1. Размеры хвостовика. Данный размер (для импортного набора, произведённого каким-либо европейским брендом, он может указываться в дюймах) определит возможность совместного использования оснастки с ручным фрезером. Проблема не возникнет, если конструкцией фрезера предусмотрены цанговые зажимы. Но и в этом случае диаметр цанги должен быть совместим с диаметром хвостовика. Наиболее распространены неувязки, обусловленные разными мерами длины. Например, хвостовики диаметром в ¼ или ½ дюйма в пересчёте дадут значение диаметра 6,35 и 12,7 мм. Метрические размеры наиболее распространённых типов цанг – 6,8 и 12 мм, таким образом совместить места крепления не удастся.

2. Материал рабочих лезвий фрез по дереву для ручного фрезера импортного производства маркируются буквенными обозначениями НМ (твердосплавные) и НSS (из быстрорежущей стали). Твердосплавные фрезы отличаются повышенной хрупкостью, поэтому при врезании в твёрдые породы древесины, они могут быстро выкрашиваться. Зато они с успехом могут справиться с фрезерованием алюминия А0 или А00. Если предполагается обработка твёрдых пород древесины, практичнее использовать быстрорежущие стали марок Р6М3, Р6М5 или 10Р6М5.
3. Расположение лезвий. Они могут быть размещены параллельно оси инструмента, либо под некоторым наклоном. Вертикальные лезвия не режут, а рубят древесину, что практически выражается в значительных ударных нагрузках. В таких условиях работать ручным фрезером довольно сложно, а образованную поверхность придётся шлифовать. Поэтому пластинчатые фрезы с вертикальными пластинами целесообразно использовать на предварительных операциях, когда главным является максимальный съём материала. Наоборот, наклонно расположенные лезвия срезают древесину чище, и применяются на завершающих этапах фрезеровки.

Оптимальный набор фрез по дереву включает в себя две кромочные фрезы (под метрический и дюймовый хвостовик), три концевых фрезы (диаметрами 6,12, 18 мм), две пазовых фрезы ( в том числе одна — под «ласточкин хвост»), по одной фигурной и угловой фрезе. Более продвинутые комбинации используются для целей профессионального фрезерования древесины.

Фрезы по дереву — назначение, классификация, советы по выбору фрез

Приобретая ручной фрезер для своей домашней мастерской, счастливый обладатель такой обновки получает в свое распоряжение очень функциональный инструмент, который способен вывести обработку деревянных деталей на совершенно иной уровень качества. Ни один другой «представитель» деревообрабатывающий техники бытового класса не имеет столь широких возможностей. В умелых руках ручной фрезер полностью оправдывает название универсального, многофункционального инструмента, открывающего широчайшие горизонты творчества.

Фрезы по дереву

Но действительно многофункциональным этот инструмент станет только в том случае, если к нему приобретена необходимая оснастка. И в первую очередь это, конечно – фрезы по дереву. Они представлены в продаже в очень широком разнообразии, и начинающему мастеру необходимо научиться ориентироваться в нем и выбирать нужную фрезу для того или иного вида работ.

Сразу оговоримся: рассказать обо всех типах фрез в масштабе одной публикации – попросту невозможно. Да, наверное, и не нужно, так как с приходом опыта работы у постоянно совершенствующегося мастера сложится полное понимание в этом вопросе. Так что предлагаемая вниманию публикация – только лишь для «старта» на этом поприще.

Общие сведения о фрезах

Фреза – это главный сменный элемент оснастки любого фрезера. По сути – она и является тем режущим инструментом, которым осуществляется обработка деревянной детали. Именно от качества фрезы в большей мере зависит и качество получаемого в итоге изделия.

Принцип строения фрез

Разнообразие фрез по их «геометрии», а стало быть и по предназначению – чрезвычайно широкое. Но в любом случае, если рассматривать эти комплектующие именно для ручного фрезера, сохраняется общий принцип их конструкции.

Общее строение фрез по дереву для ручного фрезера

По сути, обязательных основных элементов конструкции — всего два.

Прежде всего, это хвостовик (поз. 1), который зажимается в патроне фрезера и через который, соответственно, передается вращающий момент.

Рабочая область или головка (поз. 2) – та в которой расположены лезвия (ножи, резаки — их по-разному называют в различных источниках). Режущая кромка может быть прямой или же иметь весьма замысловатую конфигурацию, что и предопределяет возможности конкретной фрезы.

Про разнообразие конфигураций режущих головок фрез в основном-то и пойдет речь ниже – это основной критерий выбора.

Наконец, на фрезе могут быть дополнительные элементы (на данной иллюстрации это опорный подшипник — поз. 3), или упрощающие выполнение фрезеровальных работ, или расширяющие возможности фрезы. Например, подшипники очень помогают при изготовлении или обработке деревянных деталей по имеющимся шаблонам – получается в буквальном смысле слова копирование контуров. Кроме подшипников, это могут быть стопорные муфты, калибровочные втулки или шайбы, винты, позволяющие перебрать разборную фрезу и разместить ее режущие детали в нужной последовательности.

Цены на набор фрез «Bosch»

набор фрез «Bosch»

Размеры хвостовиков фрез

Хвостовики фрезы характеризуются двумя размерами – диаметром и длиной.

Длина во многом зависит от предназначения фрезы. Но порой случаются ситуации, когда при выборе, например, глубоких пазов, длины становится недостаточно. С аналогичной проблемой можно столкнуться и в том случае, если ручной фрезер устанавливается под специальным фрезерным столом, и толщина столешницы также «съедает» некоторую часть длины хвостовика.

Ручные фрезеры очень часто встраиваться в специальные фрезеровальные столы (готовые или самодельные). В любом случае этим может несколько снижаться свободный вертикальный проход фрезы, и для выборки глубоких пазов зачастую требуется оснастка с удлиненным хвостовиком.

Это один из моментов, которые следует держать в уме при выборе

Второй параметр хвостовика – это его диаметр. Естественно, он подбирается по патрону имеющегося или приобретаемого фрезера.

Здесь есть важный нюанс. Дело в том, что в продаже могут встретиться как сам инструмент, так и фрезы дюймового и метрического стандарта. Например, в метрическом исчислении это может быть 6; 8; или 12 мм. В дюймовом же приняты два размера ¼ и ½ дюйма. Если перевести это в миллиметры, то получается 6,35 и 12,7. Вроде бы совсем рядышком…

Но именно, что «вроде бы». На фрезерах устанавливается цанговый патрон, который, в отличие, например, от патрона дрели, не терпит «вольностей» с диаметрами. И фреза с полудюймовым хвостовиком способна намертво заклиниться в 12-мм патроне, да так, что придется прибегать каким-то крайним мерам. И наоборот – 12 мм фреза может фиксироваться в патроне на ½ дюйма ненадежно, что крайне опасно, так как есть вероятность получить очень серьёзную травму.

Диаметр хвостовика может быть метрического или дюймового стандарта. Несмотря на, казалось бы, незначительную разницу в пересчете на миллиметры, они не являются взаимозаменяемыми!

Разница между диаметром 6 мм и ¼ дюйма – не столь значительна. Но и в этом случае лучше все же не рисковать, а приобретать то, что прописано в паспорте фрезера.

Не стоит поддаваться на уговоры продавцов – мол, все так делают, и ничего страшного, «приляжется» и т.п. При таком попустительстве имеется вероятность просто угробить свой инструмент, если не случится худшего.

Как быть, если требуется или более длинный хвостовик, или фреза определенной конфигурации, но под цангу другого диаметра, а в ассортименте магазина таковых нет? Иногда в этом плане помогают переходники-удлинители. Они сами имеют хвостовик определенного размера, а на конце – цанговый патрон. Так что можно приобрести подобную оснастку для разных переходов диаметров, которая при необходимости выручит в обоих случаях.

С помощью удлинителя или переходника можно решить проблему и недостаточной длины хвостовика, и несоответствия его диаметра цанговому патрону фрезера.

Но, безусловно, еще при выборе ручного фрезера рекомендуется заранее сложить представление о том, какие работы предполагается им выполнять, какая оснастка в связи с этим должна преимущественно использоваться. Злоупотреблять дополнительным переходниками не следует – это всегда лишнее «слабое звено», нежелательное на больших скоростях и высокой нагрузке.

Выбор ручного фрезера – задача ответственная!

Если решено обзавестись этим очень полезным электроинструментом, чтобы самостоятельно или под чьим-то руководством освоить технологию фрезерной обработки деревянных деталей, следует хотя бы в общих чертах представлять устройство ручного фрезера и критерии его оценки при покупке. Подробнее об этих вопросах читайте в специальной публикации нашего портала «Какой ручной фрезер по дереву выбрать».

Различия по принципу строения режущей части

Даже если пока отставить в сторону конфигурацию режущей головки, можно заметить возможные отличия по самому принципу конструкции.

Цены на набор фрез «FIT»

набор фрез «FIT»

• Наиболее распространенными являются сборные фрезы. Суть их конструкции заключается в том, что в процессе производства вначале изготавливается болванка фрезы с хвостовиком. А затем в нужных местах к ней крепятся металлические режущие кромки. Соединение производится по технологии пайки с использованием специальных тугоплавких припоев.

Хорошо заметно, что режущие кромки напаяны на головки фрез

Такая технология хорошо освоена, и поэтому подобные фрезы встречаются чаще всего. Правда, иногда именно узел паяного соединения становится «слабым звеном» — это случается на недорогих моделях или на фрезах и вовсе не известного происхождения. За качество пайки кромок у моделей ведущих брендов обычно переживать не приходится.

• В последнее время набирают популярность фрезы со сменными лезвиями. Режущая кромка у них крепится на болванке одним или несколькими винтами.

Примеры фрез по дереву со сменными ножами

Такие лезвия при необходимости несложно демонтировать, чтобы выполнить заточку или сменить на новые. Стоимость новых, безусловно, в любом случае будет ниже стоимости целой фрезы аналогичного качества. Но до полной замены еще, как говорится,  «дожить надо». Дело в том, что такие лезвия, как правило, имеют двухстороннюю заточку, а некоторые (как, например, показано на иллюстрации выше в левом ее фрагменте) — даже четырёхстороннюю. То есть если режущие кромки притупились, можно пока не тратить время на их заточку, а просто, сняв крепежные винты, перевернуть лезвия другой стороной наружу и продолжать работу.

Безусловно, стоимость подобных фрез довольно большая, но это вполне оправдывается удобством и длительным сроком их эксплуатации. Поэтому все большее количество мастеров профессионального класса переходит именно на такую оснастку.

• Третий тип – это монолитные фрезы. У них режущая кромка сформирована отточенными выступами на самой болванке, примерно так, как это делается на обычных сверлах.

Фрезы монолитного типа

У таких фрез практически полностью исключается вероятность отрыва режущей кромки от «тела», что, конечно, является неоспоримым достоинством. Однако, такие лезвия сложнее затачивать, а кроме того, по мере заточки их геометрия постепенно изменяется, что сокращает срок эксплуатации. И приходится выбрасывать всю фрезу полностью.

• Отдельно можно выделить насадные (или наборные) фрезы. У них режущие детали не соединяются намертво с хвостовиком – предоставляется возможность их снять и установить в необходимой последовательности, с чередованием разделительных шайб, муфт или подшипников. Тем самым изменяется и «геометрия» обработки деревянной детали или количество и взаимное расположение одновременно выбираемых пазов.

Пример насадной фрезы – можно выбрать одну режущую головку или же поставить несколько, варьируя расстояние между ними с помощью входящих в комплект муфт

Впрочем, это уже в большей степени оснастка для мастеров-профессионалов. Новичку же будет благоразумнее начинать освоение технологии фрезерования с обычных наиболее распространённых сборных фрез с напаянной режущей кромкой.

Различия по материалу и способу заточки режущей кромки

При выборе фрез обращают внимание и на материал самой режущей кромки. Здесь можно встретить два основных варианта.

• Лезвия из быстрорежущей стали, обычно обозначаются аббревиатурой HSS (от английского «High Speed Steel» – дословно «высоко-скоростная сталь»). Это – отличное решение для обработки мягких пород дерева. Как уже понятно даже из названия, такие фрезы обычно используются на высоких оборотах фрезера – именно в таких условиях они показывают свои преимущества, давая очень чистую обработку.

Правда, и затупить подобные кромки – много труда не надо. При встрече с твердой средой они быстро перегреваются, утрачивают свои качества и требуют правки.

• Если же предстоит обрабатывать древесину твердых пород или плотные композитные материалы на ее основе, то предпочтение следует отдавать фрезам с твердосплавными напайками. Принятое обозначение такой оснастки – НМ. В качестве материала для кромок чащ всего используется карбид вольфрама, известный своей прочностью. Но это не означает, что такие фрезы – вечные. Нет, и они тупятся, и так же требуют периодической правки. Просто с их помощью вполне можно обрабатывать очень плотную древесину, но уже на более низких оборотах фрезера.

А вот для мягких пород это, пожалуй, и не самый лучший вариант, так как, по идее, идеальной чистоты обработки с ними добиться бывает довольно сложно. Впрочем, во многом это зависит от качества режущих кромок – в этом вопросе тоже немалый разброс. Твердые сплавы могут серьезно различаться зернистостью: чем она меньше — тем качественнее и долговечнее получается режущий инструмент. Так что качество поверхности после прохода НМ-кромками изделий ведущих производителей бывает ничуть не хуже, чем после быстрорежущих. И по сути – такие твердосплавные фрезы являются универсальной оснасткой для любых пород древесины.

На упаковке фрезы обозначено, что режущие кромки – твердосплавные. Кроме того, указана максимально допустимая скорость вращения шпинделя ручного фрезера при работе с такой фрезой.

Могут быть различия и по конфигурации режущей кромки относительно оси вращения фрезы.

• По большей части встречаются фрезы, у которых режущий край лезвий расположен вертикально или, если это фигурная фреза, в одной плоскости с осью вращения. То есть в боковой проекции все равно становится вертикальным.

Характерные примеры фрез с вертикальным расположением режущих кромок.

Следует заметить, что такие кромки — наиболее непродуктивные и быстро изнашивающиеся. По сути – они работают на скол тонкого слоя древесины, поэтому вскорости на них появляются зазубрины, которые ухудшают качество обработки деталей.

Но зато такие фрезы обладают сравнительно невысокой стоимостью, и проще других поддаются правке и заточке (до определенных пределов, конечно).

Цены на набор фрез «Зубр»

набор фрез «Зубр»

• Более совершенными являются фрезы, режущие кромки у которых расположены под углом к оси вращения. Они уже по большей части работают именно как ножи, обеспечивают не скол, а аккуратный срез волокон древесины и, соответственно, повышенное качество обработки заготовок.

Фрезы с наклонно расположенными режущими кромками

Такие фрезы, безусловно, стоят дороже, но и «моторесурс» у качественных изделий подобного типа уже значительно больше. То есть требовать заточки или даже полной замены лезвие будет реже.

• Режущая кромка может иметь и спиральную конфигурацию, так, как это обычно делается на обычных сверлах. Но, в отличие от них, рабочей частью фрезы является не только торцевая заточка, но и вся кромка на ее протяжении снизу доверху.

Фрезы со спиральной режущей кромкой.

Может иметься разница и по типу заточки режущей кромки – применяется прямая угловая, трапециевидная или радиальная заточки. Но в эти «дебри» новичку пока еще лезть рано, и понимание такого вопроса приходит лишь с достаточным опытом работы по фрезерованию, при выходе на качественно другой уровень мастерства.

Типы фрез по способу обработки материала

Переходим, наконец, к рассмотрению разнообразия фрез, позволяющего подобрать оснастку для тех или иных видов работ с деревянными заготовками.

Концевые фрезы

Такие фрезы можно, в принципе, отнести и просто к пазовым, но их выделяют на общем фоне за схожесть с обычным сверлом. По сути, о них только что рассказывалось, когда речь шла об оснастке со спиральным расположением режущих кромок. И иллюстрация, хорошо показывающая строение таких фрез, уже размещена выше.

Концевые фрезы имеют отличающуюся от обычного сверла заточку торцевой части, но это не мешает им хорошо вертикально погружаться в обрабатываемый материал. А отверстие, получаемое с их помощью, получает практически ровное дно.

Пример концевых фрез и их возможностей

Но сверление отверстий – это всего лишь одна из функций концевых фрез, обладающих немалой универсальностью. Спиральные кромки обеспечивают качественную выборку материала и при горизонтальном перемещении инструмента. В итоге это позволяет вырезать пазы, например, под установку замков, под пазо-шиповое соединение деталей, выбирать четверти, производить обработку торцов заготовок и т.п.

Одним словом, концевые фрезы в умелых руках становятся вполне многофункциональной оснасткой. Кстати, многие из них нередко применяются, в отсутствие ручного фрезера, и с электрической дрелью – например, при вырезании пазов под замки.

С некоторой долей условности к концевым относят и так называемые бор-фрезы, которые часто именуют шарошками. Это – довольно своеобразная оснастка, резко отличающаяся внешне от других насадок.

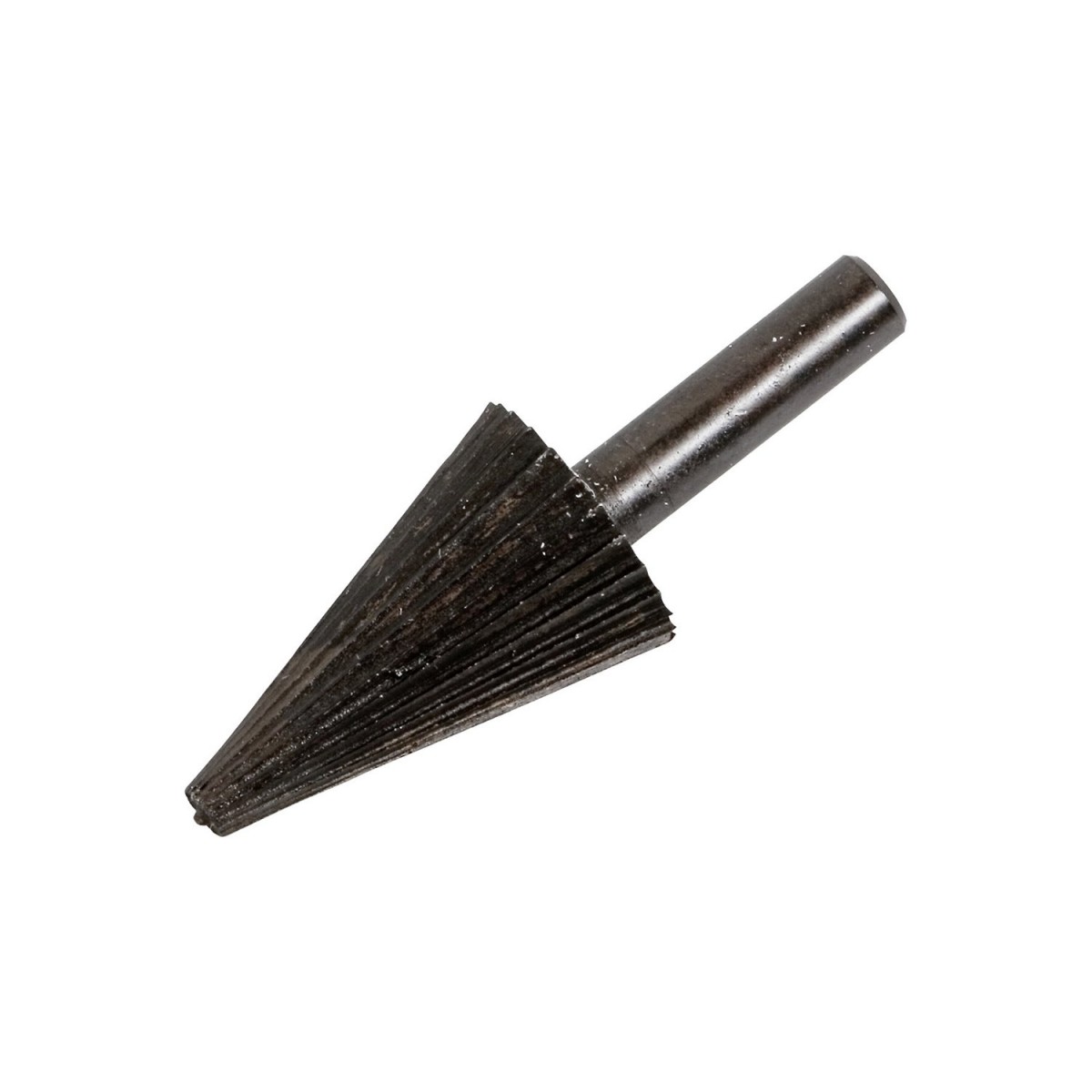

Бор-фрезы или шарошки

С помощью шарошечных фрез можно придавать отверстиям или краям вырезанных пазов определенную конфигурацию, проводить их доводку. Используют их и для декоративного оформления плоскостей – для своеобразной «гравировке» по древесине.

Пазовые фрезы

Функциональность понятна из названия. Такими фрезами обычно выбираются пазы различного предназначения, как для создания соединительных узлов деталей, так и для, например, декоративного оформления изделий.

Пазы могут выбираться как от края детали к ее середине, так и в любом месте на плоскости – заточка большинства пазовых фрез позволяет проводить вертикальное погружение режущей части в материал (хотя, в отличие от концевых, эта функция не является превалирующей).

Всю многочисленную группу пазовых фрез можно разделить на несколько подгрупп

Пазовые прямые, галтельные и галтельные V-образные

	Одна из простейших фрез – пазовая прямая. Нередко в обиходе ее именуют «пальчиковой». По выборке схожа с погружными концевыми фрезами цилиндрической формы. После прохода образует паз установленной ширины с перпендикулярным расположением стенок и дна. Может различаться шириной выбираемого паза и глубиной выборки (длиной рабочей части фрезы). При необходимости ширину паза можно увеличивать дополнительными проходами со смещением инструмента на нужное расстояние.
	Пазовая галтельная фреза выбирает канавку с округлым дном (галтель). В зависимости от глубины погружения, стенки паза могут представлять собой дугу вплоть до 180 градусов, либо вначале иметь перпендикулярный поверхности участок с последующим закруглением. Фреза часто используется для декоративного оформления изделий.
	Галтельная V-образная. В отличие от обычной галтельной, имеет заострённый наконечник и выбирает паз с направленным вниз углом, по типу латинской буквы V. По применению схожа с рассмотренной выше. Ширина паза и величина угла в вершине может быть различной.

Пазовые конструкционные

	Фреза для выборки паза типа «ласточкин хвост» — одного из самых надежных соединений деревянных деталей.
	Фреза для выборки Т-образного паза, нередко применяемого в том числе и в качестве направляющей для перемещения подвижных деталей. Может также использоваться для вырезки срытых петель для навешивания изделий на стену.
	Фреза, схожая с предыдущей, но выбирающая скрытый паз трапециевидной формы.

Пазовые фасонные

Эти фрезы представлены в большом разнообразии – они позволяют выбирать разы сложной симметричной формы. Кроме того, ими можно при необходимости проводить и обработку торцевых кромок заготовки.

Очень часто, если эти фрезы используются для декорирования поверхностей, то их пускают в ход после прохода прямой пазовой фрезой. Так как иначе на режущие кромки выпадает слишком высокая нагрузка, приводящая к быстрому выходу из строя.

Образцы распространенных фасонных фазовых фрез показаны в таблице:

Кромочные фрезы

Это – очень многочисленная группа, которую тоже можно с некоторой долей условности разделить на несколько подгрупп. Отличительная черта большинство кромочных фрез – наличие опорных подшипников. Это позволяет производить обработку торцевых сторон заготовок не только с и использованием направляющих фрезерного стола, но и с применением шаблонов, в том числе – сложной криволинейной формы.

Кромочные прямые

Фрезы предназначены для получения ровных кромок, перпендикулярных плоскостям заготовки. Опорный подшипник может располагаться снизу или сверху. Диаметр подшипника бывает равным диаметру фрезы, но применяются и другие, большего или меньшего размера, что даже несколько расширяет возможности оснастки, например, для пропорционального увеличения или уменьшения деталей относительно шаблона.

Кромочные калевочные

Фрезы позволяют придать торцевым сторонам заготовки выпуклую или, наоборот, вогнутую округлую или волнистую форму различной конфигурации. Широко используются для чистовой обработки заготовок для придания им декоративных качеств. Могут применяться и для созданий сложных художественных орнаментов.

К кромочным калевочным можно отнести и фрезу, скругляющую торец заготовки с обеих сторон за один проход, например, при изготовлении столешницы. В таких фрезах часто предусматривается возможность изменения расстояния между верхней и нижней режущими кромками, расположенными симметрично.

Цены на набор фрез «STAYER»

набор фрез «STAYER»

Фреза кромочная калевочная составная (насадная) – мастеру предоставляется возможность изменения расстояния между режущими кромками в зависимости от толщины заготовки.

Кромочные фальцевые фрезы

Предназначены для выборки прямоугольных пазов по торцам заготовки или для вырезания четверти. Если применяется два прохода, то есть с обеих сторон заготовки, то таким образом формируется прямой шип.

Фальцевая кромочная фреза

Нередко подобные фрезы комплектуются целым набором опорных подшипников различного диаметра. Это существенно упрощает выборку пазов разной глубины.

Кромочные полустержневые

Обработкой такой фрезой на торце заготовки формируется полукруглый профиль. Но этим ее применение не ограничивается. Например, при ее использовании в совокупности галтельной фрезой можно создать шарнирное соединение деталей. Кроме того. Двойной проход с обеих сторон узкой заготовки позволяет сформировать деревянный стержень.

Кромочные галтельные

Формируют на торце заготовки паз округлой формы (галтель) или скруглённые внутрь фаски. Как уже говорилось, при совместном использовании с полустержневыми фрезами такого же диаметра предоставляют возможность создания шарнирных соединений.

Торцевая галтельная фреза часто комплектуется двумя опорными подшипниками, расположенными сверху и снизу. Так удается избежать перекосов при выборке паза.

Кромочные конусные фрезы

Понятно из названия, что при вращении фрезы ее режущие кромки описывают конус, а иногда – даже два со встречным или расходящимся углом. Такая обработка часто используется для точной подгонки деталей при их сплачивании в панель большой площади. Может применяться и для формирования фасок или выемок нестандартной формы. Угол наклона лезвий может быть разным.

Кромочные фигурные

Это – самая многочисленная подгруппа из числа кромочных фрез. Такая оснастка открывает широкие возможности придания торцам заготовок самых разнообразных, в том числе – и довольно замысловатых конфигураций.

Такие фрезы обычно немаленькие по размерам, весьма тяжеловесные, и не любой ручной фрезер «потянет» работу с ними. Они рассчитаны на оборудование профессионального класса мощностью не менее полутора киловатт.

Проводить выборку можно по всей плоскости заготовки, то есть используя всю длину везущей кромки фрезы, либо задействую только определенные участки оснастки. Это еще больше расширяет возможности, поэтому, неверное, подобные фрезы еще часто именуют мультипрофильными.

Разнообразие их – очень широко, и в таблице ниже представлены для примера далеко не все модели.

Комбинированные фрезы

Предназначение комбинированных фрез – формирование «замковых» профилей для соединения деревянных деталей. Например, это монтаж рамок при соединении заготовок по углам, или же склеивание щитов из отдельных досок (ламелей) – в этом случае замковые профили нарезаются по все длине торцевой части. Подобный подход позволяет очень точно подогнать детали одна к другой, а также значительно увеличить площадь контакта, что чрезвычайно важно для качественного склеивания.

Некоторые фрезы из этой группы применяются для создания пазо-шиповых разборных соединений, например, для вагонки или шпунтованной доски.

Здесь тоже можно выделить несколько подгрупп.

Пазо-шиповые фрезы

Про предназначение говорит уже само название.

Это может быть комплект из двух фрез, каждая их которых «ответственна» за свой участок – одна создает паз на одной стороне доски, вторая – шип на противоположной. Такое использование позволяет обойтись без точной подгонки, так как фрезы в комплекте уже идеально совмещены по «взаимной геометрии».

Комплект из двух фрез, предназначенный для создания пазо-шипового замкового соединения. Удобно, например, быстро заготавливать шпунтованные доски.

Другой вариант: наборная, насадная фреза, которая в одном положении будет выбирать паз, а в другом, с установкой двух режущих головок – формировать шип.

А эту фрезу можно «перенабрать» или для нарезки шипов, или для выборки пазов.

Еще одним представителем этой подгруппы может считаться набор из двух фрез для заготовки вагонки. При проходе режущие кромки не только формируют пазы и шипы, но одновременно еще и снимают фаски, характерные именно для вагонки.

Комплект фрез для самостоятельного изготовления вагонки

Комбинированные рамочные фрезы

Как правило, это насадные (наборные) фрезы, предоставляющие мастеру возможность изменять взаимное расположение режущих кромок и расстояние между ними. Нередко это даже комплект из двух фрез подобного типа.

Кстати, переборка таких фрез может осуществляться даже без вытаскивания хвостовика из цанги фрезера – это позволяет не сбивать выставленное положение. Достаточно открутить стопорный винт и изменить расстановку режущих головок, разделительных муфт, подшипников, а затем зафиксировать сборку винтом.

Несколько примеров рамочных комбинированных фрез – в таблице ниже:

Комбинированные универсальные фрезы

Еще одна подгруппа пазо-шиповых комбинированных фрез, оригинальных по конструкции и очень удобных в работе. Дело в том, что меняя положения фрезы можно одним проходом формировать кромки, строго обратно-симметричные друг к другу. То есть при повороте деталей на 180 градусов они идеально стыкуются кромками, становясь полностью готовыми к сборке в единую конструкцию.

Несколько характерных примеров таких универсальных фрез и кромок, ими создаваемых – в таблице ниже:

На иллюстрации ниже показан принцип использования одной из таких универсальных комбинированных фрез.

Обработка кромок такой универсальной фрезой позволяет выполнять и рамочное соединение (под углом в 90 градусов)

Фигирейные фрезы

Фигирейные фрезы применяются обычно для изготовления крупных деталей, требующих или точной подгонки для сборки, или (и) сложной внешней конфигурации. Характерные примеры – филенки для дверей или мебели, деревянные плинтусы, декоративные планки и другие подобные детали интерьера.

Как правило, фрезы имеют весьма внушительные размеры и массу, поэтому использовать их следует только с мощными фрезерами, не менее 1500 Вт.

Фигирейные горизонтальные фрезы

Предназначены для формирования края филенки. Следует сразу оговориться, что за один проход кромка филенки не получается – требуется дополнительная обработка шипа с противоположной стороны.

Несколько примеров – в таблице:

Фигирейные двухсторонние горизонтальные

Это обычно насадные фрезы, которые позволяют одним проходом и формировать лицевую сторону филенки, и вырезать шип для вставки пазы рамы. Стоимость, безусловно, выше, но и производительно тоже вдвое возрастает.

Фигерейные вертикальные фрезы

Как понятно уже, наверное, по иллюстрации, эти фрезы служат для формирования плинтусов. Впрочем, и у них есть определенная универсальность – если варьировать область контакта фрезы с деревянной заготовкой.

Основное предназначение вертикальный фигирейных фрез – изготовление плинтусов.

*  *  *  *  *  *  *

Выше были рассмотрены далеко не все типы и профили представленных в продаже фрез. А если присовокупить к этому то обстоятельство, что показанная оснастка выпускается еще и в различных размерных сочетаниях, то представить можно представить, насколько широк может оказаться ассортимент.

Рассказать обо всех тонкостях выбора фрез сложно, так как многие критерии для начинающего мастера будут просто недостаточно понятны. Можно лишь порекомендовать начинать свои «творческие поиски» с недорогих моделей, так как с большой долей вероятности первые фрезы будут «убиваться» по неопытности очень быстро.

Кстати, в настоящей публикации в основном показаны фрезы довольно популярного производителя – российской компании «Энкор», которые как раз подойдут для начинающих.  У этих фрез весьма приемлемое качество (хотя и не дотягивающее до наиболее именитых брендов) и вполне умеренная цена.

Затем, когда наберется опыт, когда будут учтены первично допущенные ошибки, придёт уверенность в движениях и желание максимально повысить качество обработки деталей, можно буде перейти на более дорогие образцы.

В вопросах выбора фрез для начинающих может оказаться очень полезной подборка видео, снятая опытным специалистов в области обработки древесины.

Видео: Рекомендации новичкам по выбору фрез

Видео: Пазовые фрезы — назначение и советы по выбору

Видео: Кромочные копировальные фрезы и дополнительная оснастка к ним

Фрезы по дереву для ручного фрезера: сравнение приспособлений для работы

При помощи ручного фрезеровального станка можно выполнять весьма большое число операций с древесиной – отбирать паз и гребень, фалец на коробке, кромку, сделать скругление, врезать замок или петлю на дверь – это даже не половина перечня. Для различных операций применяют разные типы фрез.

В рамках статьи будет приведена их классификация по конструкции, назначению и критерии выбора фрез в зависимости от выполняемых задач и обрабатываемого материала, а также приведены фото наборов фрез в качестве иллюстрации.

Краткое содержимое статьи:

Стандарты по диаметру хвостовой части

Важно! Существует два типа стандартов – дюймовый и метрический. Между собой они не совпадают, поэтому не стоит ставить эксперименты, зажимая фрезу на полдюйма в 12-миллиметровую цангу.

Фреза вращается с бешеной скоростью, и вырвавшись из цанги фрезера, не очень отличается от пули. При попадании в голову однозначно убьет или серьезно покалечит.

Для метрического стандарта есть цанги на 6,8 и 12 миллиметров. Дюймовый стандарт есть двух размеров – четверть дюйма (6,35 мм) и полдюйма (12,7 мм).

Виды фрез

Концевые фрезы – предназначены для обкатки кромок изделий. Оснащены подшипником в качестве направляющей, что позволяет делать проход фрезой на одинаковую глубину. К концевым также относят спиралевидные фрезы.

Пазовые с плоским торцом – для пробора прямоугольного паза в древесине. Не имея упора, работать такой фрезой крайне затруднительно, поэтому используются они вместе с шаблоном.

Галтельные – позволяют выбирать округлые и V-образные канавки по длине изделия. Регулируя положение фрезы, есть возможность отобрать канавки разной глубины. V- образная фреза позволяет сделать паз, стенки которого располагаются под прямым углом относительно друг друга.

Шиповая с обратным конусом – предназначена для пробора “ласточкиного хвоста”. Используется данный паз для надежного пазогребневого соединения деталей между собой.

Конусная – для обкатки кромок изделия, в декоративных целях либо в силу его конструктивных особенностей. Оснащена подшипником в качестве упора.

Калевочная – так же, как и конусная фреза, оборудована упором и предназначена для обработки кромок изделия, но получаемая кромка имеет скругленную форму, а при максимальном опускании фрезы можно получить еще и прямую линию на кромке.

Фреза для отбора четвертей предназначена для отбора прямоугольного фальца на дверных и оконных коробках. В некоторых случаях фалец отбирается за несколько заходов, в зависимости от обрабатываемого материала.

Дисковые фрезы применяют для пробора паза, причем рабочей частью фрезы является не только ее торец, но и вся ее периферическая поверхность. Применяются для пробора узких глубоких пазов, например, под стекло или оргалит.

Комбинированная фреза применяется для того, чтобы выполнять две и более функций за один проход, к примеру, пазовая и шиповая.

Хотя перечисленные фрезы изготовлены с расчетом на то, что ими будут обрабатывать древесину, но в принципе позволяют работать также с фанерой, гипсокартоном, ориентированно-стружечной плитой, дсп и некоторыми другими материалами.

Конструкционные особенности фрез

По исполнению могут быть монолитные, то есть выполненные без пайки, и наборные, для выполнения за один заход нескольких операций. Наборные фрезы представляют собой несколько пластин, припаянных к хвостовику. Монолитные же производятся целиком из инструментальных марок стали и выполнены без пайки.

Не допускается применение наборных фрез, соединенных посредством сварки. Работать ими небезопасно, поскольку прочность на месте сварного соединения падает на 20-30%.

Стоит обратить внимание на твердость материала, из которого произведены фрезы. Китайские производители фрез зачастую используют сталь низкого качества. Оценить ее можно при помощи напильника – на хорошей фрезе не останется следов после того, как им хорошенько по ней провести.

Оптимальная подборка фрез

Минимум, что входит в хороший набор фрез, это:

• две кромочные фрезы, одна метрического, вторая дюймового стандарта;
• концевые фрезы с диаметрами 6, 12 и 18 миллиметров;
• простая пазовая фреза, и для выборки «ласточкиного хвоста»;
• фигурная калевочная фреза;
• дисковая фреза.

Это необходимый минимум, но для профессиональных работ может понадобиться намного больший арсенал.

Фото фрез по дереву для ручного фрезера

Также рекомендуем просмотреть:

Помогите сайту, поделитесь в соцсетях 😉

назначение и разновидность основных типов насадок для ручного фрезера

Большинство плотников скажут, что без фрезеровки по дереву практически не обойтись. Вырезание различных узоров, формирование декоративных углов, прорези под пазы и еще много других вещей, которые возможны благодаря фрезе по дереву. Существует довольно много разновидностей фрез по дереву, частью которых можно сделать определенный рисунок, фигурный вырез или форму кромок, сделать соединение шип в шип или микрошип.

Назначение ручного фрезера

В качестве примера можно рассмотреть машину фрезерную ДИОЛД МЭФ — 1.1.

Довольно портативный и многофункциональный инструмент, служит для обработки различных пиломатериалов. Большинство опытных столяров знают, что фрезер может заменить и ручной лобзик, рубанок, церкулярку. С его помощью легко можно установить петли на входную или межкомнатную дверь, вставить внутренний замок, а также изготавливать рамки для картин, делать различные рисунки.

Для более глобального использования инструмента необходимо ознакомиться с классификацией фрез. У каждого режущего элемента существует диаметр хвостовика. На это стоит обратить особое внимание при покупке. У ручного фрезера существуют различные диаметры цанг для хвостовика, который может быть как короткий, так и длинный. Одним из самых распространенных являются 6, 12, 8, чего вполне хватит для домашней мастерской. Необходимо помнить, чем больше цанга, тем больше можно вставить в нее фрезу, что скажется на диаметре обработки заготовки. У фрезера этой модели стоит цанга 8 мм.

Как правило, фрезеры с диаметром цанги 12 мм довольно мощные, а цена, соответственно, дороже. Перед покупкой электроинструмента необходимо определиться, для каких целей он приобретается.

Разновидности фрез

Существует довольно большое количество профильных видов фрез по дереву для ручного фрезера, которые выпускаются в следующих конструктивных модификациях:

• Сборная — состоит из стальной болванки с заточенными кромками и направляющего подшипника. Из-за сравнительно небольшой цены и довольно высокой функциональности этот вид пользуется большой популярностью.
• Со сменными режущими кромками — этот тип может прослужить довольно долгое время из-за сменных лезвий, которые имеются в продаже.
• Монолитные — режущие кромки, выточенные прямо на основании, что делает инструмент довольно уязвимым к любым дефектам древесины. В любой момент кусок ножа может отлететь, и фреза придёт в негодность.

А также существуют типы лезвий для фрез со сменными режущими ножами. Они подразделяются на два подтипа:

• HM — очень быстрорежущие и могут применяться только для мягких пород дерева и алюминия. Во время работы с такими ножами нужно постоянно контролировать нажим на него, в противном случае нож практически сразу придёт в негодность.
• HSS — ножи изготовлены из твердосплавных металлов. С их помощью можно обрабатывать твердые породы деревьев. У них неплохой тепловой коэффициент, что повышает их цену.

Кроме лезвий, в столярном деле используется большое количество режущих механизмов разнообразной формы, которые позволяют сделать рисунки, выпилы, узоры, штапики, фасадные работы и многое другое. Их можно разделить на:

• Пазовые.
• Кромочные.
• Комбинированные.
• Фигирейные.

Пазовые

Первый тип имеет цилиндрическую форму, после прохода пазовой фрезой по дереву в заготовке остается паз прямоугольной формы. Галтельный вид оставляет после прохода фрезером паз в виде литеры U. С ее помощью можно делать канавки для зеркал, стекол:

• Галтельные V-образные. Здесь можно наблюдать фрезу с режущими кромками в виде буквы V. Этот тип паза можно использовать для склеивания двух V образных кромок.
• T-образная. После обработки такой фрезой образуется углубление в виде перевернутой буквы T. В столярном деле используется в качестве пазового соединения и считается одним из самых надежных. Соединение осуществляется путем задвигания одной заготовки в другую. Такая деталь еще называется торцевая фреза по дереву.

Фасонные, как и галательные, используются для получения выемок различной формы. Но особенностью фасонного типа является то, что можно фрезеровать как центр заготовки, так и кромки. С их помощью можно делать кромки различной формы или фигурные рисунки.

Кромочные

В комплекте с кромочными фрезами идет обкаточный подшипник. Во время фрезеровки изделия его можно опереть об кромку дерева и вести вдоль, при этом сама кромка получится равномерной, а направляющие не нужны при условии, что нижняя часть кромки будет изначально ровная. Они бывают:

• Прямые — используются для получения определенной плоскости торца.
• Калевочные — используются для получения дугообразного узора, а также в зависимости от регулировки погружения фрезы можно получить полустержневый выступ. В продаже можно найти сдвоенный вариант, который сможет одновременно обработать нижнюю и верхнюю кромку.
• Конусные — позволяют сделать кромку в форме конуса, а также широко используются для соединения двух деталей между собой.
• Кромочно-галтельные применяются для создания паза округлой формы. Фреза состоит из вала, на который насажены два направляющих подшипника, а посередине находится фреза.

Комбинированные

В основном этот вид применяется для сращивания двух деталей. С помощью них возможно объединять кромки в угловых соединениях: например, различные рамки для картин, оконные рамы. Несомненным достоинством является то, что фреза может сделать на заготовке одновременно 5—7 шипов. Это увеличит площадь склеивания деталей. Существует несколько разновидностей фрез такого типа:

• Универсальные — позволяют получить две плоскости на заготовке, при этом не меняя ее, что довольно удобно.
• Пазошиповая — в комплекте идут сразу два режущих элемента. Каждый из них делает два разных паза на двух заготовках. После обработки такие пазы входят в друг друга идеально и не требуют подгонки.
• Для вагонки — аналогичные две фрезы позволяющие получить два соединения фигурной формы.
• Рамочные — хороши тем, что имеют наборные ножи, которые позволяют расположить их удобным способом. В своей конструкции могут иметь от одного и до двух подшипников.

Фигирейные

Применяются в основном для декоративной обработки дерева. С их помощью изготавливаются филенчатые двери. Составляющие двери идут довольно крупных размеров, соответственно для их обработки понадобятся фрезы диаметром 50—70 мм. Для фрезеровки таких деталей нужен довольно мощный ручной или стационарный фрезер. Они разделяются на несколько типов:

• Горизонтальные — используются для частичного снятия кромки. Из-за конструктивных особенностей режущих частей и упорного подшипника, не представляется возможным получить готовый шип для вставки. Но если ручной фрезер не является мощным, то это будет оптимальным вариантом для первого прохода, а затем после смены на другую, можно сделать второй проход.
• Двухсторонние — сокращают время выполнения работ из-за наличия двух режущих частей. Но для такой фрезы нужен довольно мощный фрезер.
• Вертикальные — их назначение немного отличается от горизонтальных. Используются для изготовления фигурных кромок на плинтусах. Все зависит от того, на какую глубину она выставлена. Изменение глубины влечет за собой и изменение узора.

Концевые

К отдельному классу можно отнести концевые фрезы. Режущая головка расположена на торцевой стороне и напоминает сверло. В них уже не встретить направляющих подшипников. С их помощью можно получить различные пазы в древесине спиральной формы. А также с их помощью можно делать фигурные кромки под конус, что отсутствует в других видах фрез. Их можно вставлять в дрель и делать узоры вручную. Этим методом фрезеровки пользуются мастера, работающие с мелкими деталями. У них есть так называемые шарошки, которые позволяют делать отверстия различной конфигурации и прооизводить финальную доводку изделия.

Дисковые

Довольно популярными являются дисковая фреза по дереву, она имеют широкий спектр использования. С ее помощью можно распиливать древесину, выпиливать толстые и тонкие пазы. Она служит для изготовления евроокон, пазов для паркета, мебельных фасадов. Сама фреза состоит из вала, на котором могут находиться как съемные режущие элементы, так и несъемные. Режущая часть сделана в виде диска различного диаметра.

Они подразделяются на два типа:

• Концевые.
• Насадные.

Концевые в основном применяются в вертикальных и горизонтальных фрезерных станках, реже в ручном электроинструменте. Основным недостатком являются несъемные режущие кромки. Если одна из кромок поломается, то фреза восстановлению не подлежит.

В насадных типах присутствует возможность замены режущего механизма. В основном использование этого типа заключается в распиловке и предварительной обработке пазов. В продаже имеются тонкие насадки, преимуществом которых являются фаски, затачивающиеся под разными углами, что улучшает отвод стружки.

Набор для ручного фрезера

После покупки электроинструмента возникает вполне нормальный вопрос, какие фрезы лучше выбрать для ручного фрезера и на что обратить внимание. При покупке дополнительного комплекта фрез для ручного электроинструмента есть небольшие нюансы, влияющие на качество работы:

• Качество режущего механизма.
• Каким образом соединена режущая часть с валом.
• Термические характеристики.

По возможности режущий механизм должен быть съемным. Как показывает практика, такая фреза будет работать довольно долго, а в случае поломки механизм можно заменить.

Если режущая часть соединена с хвостовиком сварным швом, а не пайкой, то покупка такой фрезы будет не лучшим вариантом. Необходимо проверить качество металла, из которого изготовлен нож. Для этого следует провести напильником по острию ножа. Если на нем останется зазубрина, то качество металла оставляет желать лучшего. В случае когда нож выглядит нормально и зазубрин нет, то марка стали соответствует стандарту.

Использование ручного фрезера со съемными фрезами позволяет значительно расширить спектр выполняемых работ и облегчить работу с деревянными изделиями.

их классификация, назначение, характеристики, особенности, плюсы и минусы, рекомендации как выбрать подходящий вариант

Ручной фрезер представляет собой станок для обработки деталей из древесины. Он устроен достаточно просто, но, обладая большим набором режущего инструмента, способен выполнять большое количество различных операций. Ручные станки могут стать полноценной заменой стационарным образцам, совмещая функции нескольких разновидностей — пазовальных, копировальных, гравировальных установок.

Компактность, малый вес и прочие достоинства ручных фрезеров сделали их универсальными и востребованными приспособлениями. Сменный режущий инструмент позволяет быстро изменить тип обработки материала. Рассмотрим его внимательнее.

Классификация

Существуют разные виды фрез по дереву для ручного фрезера

Диаметр хвостовика

Фрезы различают по диаметру хвостовика

К наиболее распространенным вариантам относят фрезы с хвостовиком на 6, 8 и 12 мм. Импортные модели привязаны к дюйму и чаще всего имеют четверть- или полудюймовый диаметр.

Примечательно, что между собой они никак не совмещаются, установить в миллиметровую цангу дюймовый хвостовик не получится. Учитывая высокие скорости резания, малейшее биение может стать причиной травм или порчи деталей. Поэтому важно использовать только соответствующие друг другу элементы.

Существуют также фрезы с нестандартным диаметром хвостовика, например, 7 мм. Они встречаются реже, но при покупке следует проверять параметры режущего инструмента.

Цанга — не патрон, она не может сжиматься в широких пределах. Высокая прочность зажима и удержания хвостовика требует использования подходящей по размеру оснастки.

Конструкция режущего органа

Существуют разные виды конструкции фрез:

• С жестко установленными кромками

• Со сменными лезвиями

• Монолитные фрезы

Первая группа наиболее многочисленная. Эти фрезы сравнительно дешевы и просты в изготовлении. Для тела инструмента можно использовать более мягкий металл, а лезвия приварить к основе, получая в итоге вполне работоспособную конструкцию.

Мнение эксперта

Кузнецов Василий Степанович

Сменные лезвия прижимаются к основанию резьбовыми фиксаторами. Удобство таких изделий состоит в увеличенном сроке службы — когда рабочая кромка полностью выйдет из строя, лезвие переворачивают и пользуются второй кромкой — сменные лезвия двусторонние. Это удобно и экономично, но требует определенных навыков при установке и настройке кромок.

Монолитные фрезы делаются из одной заготовки. Они обладают повышенной прочностью и надежностью, но способны выдержать лишь несколько процедур заточки. Для того, чтобы увеличить срок службы, их изготавливают из твердых высокоуглеродистых инструментальных марок стали.

Тип лезвий

С помощью ручного фрезера можно создавать всевозможные профили, выемки или пазы, используя широкий ассортимент насадок

Существует три основных разновидности формы лезвий:

• Прямые. Во время касания с заготовкой производят действие, аналогичное ножам электрорубанка — срубают некоторое количество материала. Обладают повышенной производительностью, но способны разрушать древесину при движении против волокон;
• Наклонные. Обладают более мягким воздействием на заготовку. Рубящее движение приближено к режущему, что дает возможность более чистой обработки древесины. При этом, производительность несколько снижается;
• Спиральные. Производят наиболее щадящее воздействие на обрабатываемую поверхность. Выполняют только резку, без рубящих элементов в работе. Обеспечивают максимальную чистоту, но минимальную производительность.

Кроме этого, лезвия изготавливают из разных марок стали:

• Быстрорежущие. Обозначаются литерами HM. Применяются для обработки мягкой древесины, реже — для алюминиевых деталей;
• Твердосплавные. Маркируются буквами HSS. Предназначены для работы с твердыми породами дерева. Способны переносить сильный нагрев, обладают повышенной твердостью и прочностью. Цена таких фрез выше, чем у альтернативных разновидностей.

Выбирая фрезу, рекомендуется обращаться к образцам, средним по цене и прочим показателям. Дешевые экземпляры быстро выходят из строя, а самые дорогие виды редко оправдывают свою стоимость.

Выполняемые функции

Концевые фрезы, которые относятся к наиболее распространенным инструментам, используемым для работ ручным фрезером

Фрезы по дереву способны выполнять различные операции:

• Изготовление пазов, гнезд, углублений различной формы.
• Копирование по заранее подготовленному шаблону.

• Придание кромке определенного профиля.
• Создание зубчатого профиля для продольной склейки, образование фигурной поверхности для филенок и т.п.

Мнение эксперта

Кузнецов Василий Степанович

Все виды рабочих операций могут быть выполнены только соответствующим инструментом. Выполнить определенную задачу, не имея подходящей по профилю или форме фрезы, невозможно.

Виды

Они делятся на:

• Пазовые. Режущая поверхность у них распространяется на торцовую и боковую стороны. Предназначены для создания продольных или глухих гнезд, пазов, углублений под установку различных деталей и т.п.
• Кромочные. Используются для обработки кромки деталей. Существуют конструкции с подшипником, проходящим по свободной части детали и обеспечивающим упор инструмента. Есть фасонные разновидности, делающие на кромке определенный узор или профиль. Они также могут иметь упорный подшипник или использоваться без него.
• Копировальные. Большинство таких фрез снабжены подшипником в верхней или нижней части режущей кромки. Они могут использоваться как в связке с заранее изготовленным шаблоном (при массовом производстве), так и обрабатывать край заготовки по имеющемуся углублению в верхней или нижней части.

Большинство фрез изготавливается под выполнение тех или иных видов обработки

Все виды фрез подразделяются по форме режущей кромки:

• Галтельные. Имеют закругленный торец, что дает возможность делать пазы с U-образной формой дна. Могут использоваться для создания углубления в плоскости, или придавать соответствующую форму кромки.
• Прямые. Образуют прямоугольные углубления. Используются для создания гнезд, четвертей или иных пазов.
• V-образные. Создают углубление, подобное галтельным фрезам, но с заостренным днищем паза и прямыми стенками. Также способны обрабатывать кромку, создавая фаску с определенным углом наклона и глубиной погружения.
• Т-образные или ласточкин хвост. Это конструкционные типы фрез, предназначенные для создания шиповых соединений повышенной прочности. Требуют опыта и навыков, но дают весьма надежный результат.
• Фигурные. Образуют профиль различных типов, используются для изготовления оконных рам, дверных филенок, обработки краев столешниц и т.д. Существует большое количество таких фрез. Каждая из них дает только один вариант профиля, но иногда может использоваться частично.

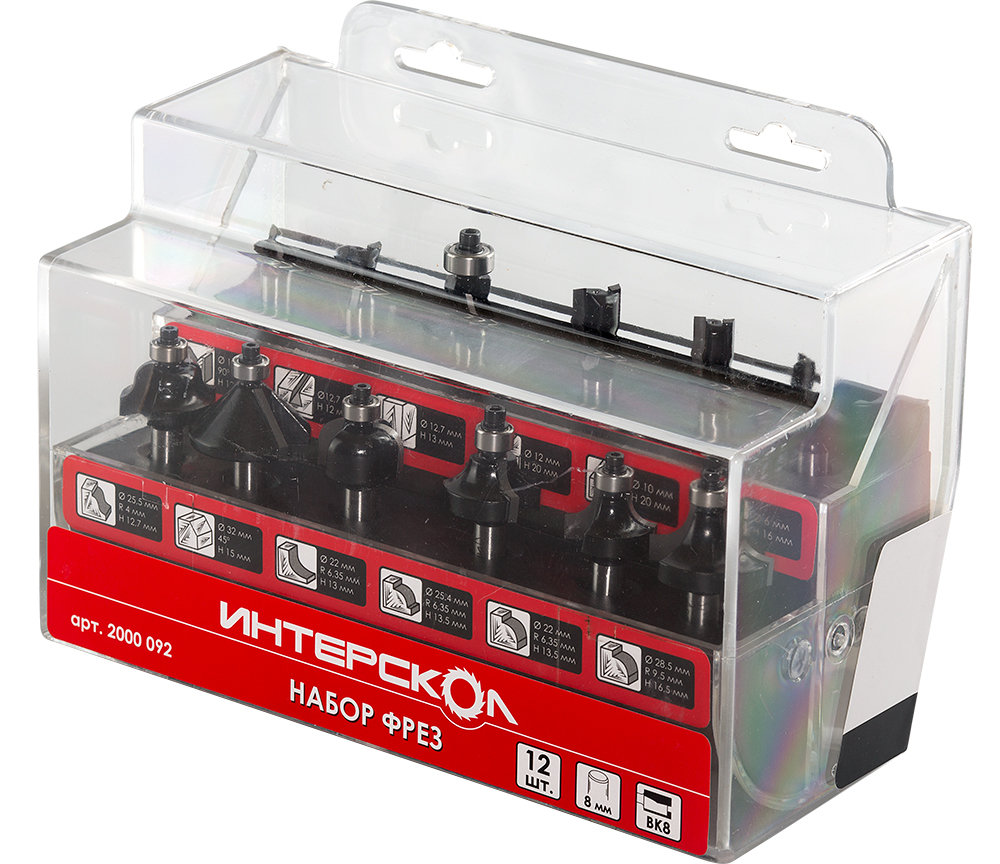

Как правило, фрезы приобретаются наборами. Это позволяет получить сразу все наиболее необходимые виды, позволяющие производить большинство операций. Если требуются дополнительные виды режущего инструмента, их можно докупить по отдельности. Опытный мастер всегда имеет большое количество фрез, что значительно расширяет его возможности. При покупке надо внимательно рассмотреть все параметры, уточнить диаметр хвостовика и прочие особенности элементов набора. Это позволит исключить проблемы во время обработки материала.

Технические характеристики

Основными параметрами фрез являются:

• Диаметр хвостовика.
• Тип и материал лезвия.
• Пределы скорости вращения.
• Допустимая температура нагрева при обработке.

• Посадочный диаметр для подшипника (если имеется).
• Длина рабочей части.
• Конструкционные особенности инструмента.

Большинство характеристик зависит от материала, из которого изготовлена фреза. Чем прочнее и надежнее инструмент, тем выше его стоимость.

Особенности

Отличительной особенностью фрез по дереву является многообразие разновидностей режущих кромок. Кроме этого, имеется способность обрабатывать материал как в боковом, так и в осевом направлении.

Если на стационарных станках используется преимущественно один способ обработки, то для ручного инструмента доступны любые операции, для которых имеется соответствующая фреза. Кроме того, только этим станком могут быть созданы глухие углубления в древесине.

Еще одной уникальной особенностью фрез для ручного фрезера является способность выполнять художественно-декоративную обработку поверхностей, создавать узоры, рисунки, элементы геральдики и т.п. Для этого можно использовать копиры, масштабируемые приспособления и прочую оснастку.

Плюсы и минусы

К достоинствам инструмента следует отнести:

• Большой выбор разновидностей.
• Прочность, надежность инструмента.
• Устойчивость к нагрузкам, нагреву, прочим воздействиям.

• Высокие скорости резания дают чистую и гладкую поверхность.
• Есть возможность приобрести сравнительно дешевые или более дорогие виды инструмента.

Фрезы по дереву имеют, как плюсы так и минусы

Недостатками следует считать:

• Заточка или восстановление фрез в большинстве случаев невозможны.
• Каждый образец способен выполнять только одну задачу.

• Диаметр хвостовика рассчитан на определенный вид цанги. Совместить несоответствующие элементы невозможно.
• Дешевые виды фрез демонстрируют слабое крепление лезвий к основе. Часто они отрываются, что опасно и создает неровности на обработанной поверхности.

Мнение эксперта

Кузнецов Василий Степанович

Несмотря на имеющиеся недостатки, фрезы для ручного фрезера позволяют производить большой перечень операций и демонстрируют высокое качество обработки материала.

Перед тем как выбрать фрезу, надо в первую очередь определиться со способом ее крепления, а точнее, в каких единицах измеряются диаметр хвостовика — дюймах или миллиметрах

Как выбрать?

В первую очередь, следует заранее выяснить, какие виды режущего инструмента нужны, их тип, форма кромки, наличие подшипника и прочие особенности. При покупке следует определиться, для каких целей нужен режущий инструмент, какие объемы работ планируется выполнить, и насколько твердую и плотную древесину надо обрабатывать.

Исходя из этих факторов выбирают тот или иной вид фрез. Если требуется купить дорогой образец, рекомендуется попросить у продавца сертификат соответствия, поскольку на рынке имеется большое количество подделок из стран Юго-Восточной Азии.

Если с предоставлением документов случаются какие-то проблемы, следует поискать нужные фрезы в другом месте. Количество инструмента на рынке огромно, отыскать качественный образец не составит сложности.

Как ухаживать за фрезами и что следует знать

Наборы продаются в специальных фанерных ящичках со специальными гнездами для установки фрез. Ухаживать за таким инструментом проще всего — надо защитить их от контактов с атмосферной влагой. Проще всего поместить контейнер в полиэтиленовый пакет, что обеспечит надежную защиту от сырости. Отдельные элементы хранят в собственных упаковках (если есть) или в отдельных контейнерах.

Для них также следует обеспечить максимальное отсутствие влаги, в чем поможет полиэтиленовый пакет или герметичная коробка. Хранить их следует в сухом отапливаемом помещении, иначе при внесении в теплую мастерскую они сразу отпотеют и покроются капельками водяного пара.

Мнение эксперта

Кузнецов Василий Степанович

Советы опытных владельцев единодушны — специального ухода за режущим инструментом такого типа не требуется, надо лишь обеспечить условия для хранения.

Приходилось ли вам работать ручным фрезером по дереву?

Постоянно!Не довелось

В заключение следует отметить:

• Режущий инструмент для ручного станка обладает огромным разнообразием видов и размеров.

• Чем большим количеством элементов обладает пользователь, тем шире его возможности.

• Каждая фреза может выполнять только один вид обработки.

Для того, чтобы использовать наиболее качественный и надежный инструмент, надо иметь некоторый опыт обращения с продукцией разных фирм. Нередко самые дорогие модели уступают по качеству более дешевым образцам. При этом, для ответственных и чистых работ надо применять изделия ведущих производителей, которые демонстрируют наибольшую эффективность и отсутствие изъянов поверхности.

Читайте также другие полезные статьи:

Видео-обзор: Виды фрез по дереву и их назначение

15PCS Фреза Фреза Набор 8 мм Хвостовик Мельница Деревообрабатывающие Деревообрабатывающие фрезы Инструмент для пола Ручная гравировка Резка | |

Эти фрезы подходят для дома и бизнеса. Этот набор битов для фрезерования помогает вам создать гладкую и безупречную отделку на вашей заготовке, а также включает в себя деревянную подарочную коробку для легкой организации и хранения.

Особенности:
Этот набор битов маршрутизатора разработан, чтобы помочь максимально эффективно использовать ваши лесосечные проекты.
Каждый бит изготовлен с наконечником из карбида вольфрама С2, который остается острым и долговечным.
Каждый бит маршрутизатора имеет анти-откатную конструкцию, предотвращающую перегрузку, позволяющую вашему маршрутизатору работать дольше и работать легче.
Цилиндры и корпуса, прошедшие полную термообработку, рассчитаны на долговечность, а биты могут быть заточены.
Этот набор из 15 фрез для сверления также поставляется в деревянном футляре для удобства хранения и транспортировки.

Спецификация:
Цвет: красный + серебро
Материал: 45 Высокоуглеродистая сталь + сплав
Количество: 15 шт.
Фреза включает в себя:
Фреза: 3 мм
Фреза: 6 мм
Фреза: 12 мм
Фреза: 16мм
Core Box Бит: R3.2 мм
Бит сердечника: R6.3мм
90 ° «V» Долбежный бит: 12.7мм
Долговечный бит: 12.7мм
Хвостовой наконечник голубя: 12.7мм
Панельный бит: 6.3мм
Промывочный бит: 12.7мм
Закругление Бит: R9.5mm
45 ° Фасоль: 32 мм
Ковш: R6.3mm
Roman Ogee Бит: R4mm
Диаметр хвостовика: 8 мм
Конструкция: Анти-отдача
Применения: Сверление по дереву, ДСП, МДФ, лиственные и хвойные породы
Вес изделия: 513 г / 18,15 унций Размер коробки
: 174 * 125 * 49 мм / 6,85 * 4,92 * 1.93in
Вес упаковки: 542g / 19.10oz
Размер упаковки: 17.5 * 13.5 * 5см / 6.89 * 5.31 * 1.97in

1) Мы принимаем Alipay, западное соединение, TT. Все основные кредитные карточки принимаются через безопасный платежный процессор ESCROW.
2) Оплата должна быть произведена в течение 3 дней с момента заказа.
3) Если вы не можете оформить заказ сразу после закрытия аукциона, пожалуйста, подождите несколько минут и повторите платежи в течение 3 дней.

1. Доставка по всему миру.(За исключением некоторых стран и APO / FPO)
2. Заказы обрабатываются своевременно после подтверждения платежа.
3. Мы только грузим к адресам подтвердили заказ. Ваш заказ адрес должен совпадать с адресом доставки.
4. Показанные изображения не являются фактическим товаром и предназначены только для ознакомления.
5. ВРЕМЯ ПЕРЕХОДА ОБСЛУЖИВАНИЯ, предоставляемых перевозчиком, исключая выходные и праздничные дни. Время в пути может меняться, особенно в праздничные дни.
6. Если вы не получили посылку в течение 45 дней с момента оплаты, пожалуйста, свяжитесь с нами.Мы отследим посылку и свяжемся с вами как можно скорее с ответом. Наша цель — удовлетворение клиентов!
7. Из-за разницы в состоянии склада и времени мы выберем доставку вашего товара с нашего первого доступного склада для быстрой доставки.
8. Время доставки:

1. У вас есть 7 дней, чтобы связаться с нами, и 30 дней, чтобы вернуть его со дня его получения. Если этот предмет находится в вашем распоряжении более 7 дней, он считается использованным, и МЫ НЕ ВЫДАЕМ ВАМ ВОЗВРАТ ИЛИ ЗАМЕНУ.Нет никаких исключений! Стоимость доставки несет продавец и покупатель пополам.
2. Все возвращаемые товары ДОЛЖНЫ БЫТЬ в оригинальной упаковке, и вы ДОЛЖНЫ ПРЕДОСТАВИТЬ нам номер отслеживания доставки, конкретную причину возврата и ваш номер телефона.
3. Мы вернем ВАШУ ПОЛНУЮ СУММУ ВЫИГРЫШНОЙ ЗАЯВКИ, после получения товара в его первоначальном состоянии и упаковке со всеми компонентами и аксессуарами, ПОСЛЕ ОБОИХ Покупатель и Продавец отменяют транзакцию с Aliexpress. ИЛИ, вы можете выбрать замену.
4. Мы будем нести все расходы по доставке, если товар (ы) не так, как рекламируется.

1. 12 месяцев Ограниченная гарантия производителя на дефектные элементы (исключая элементы, поврежденные и / или неправильно использованные после получения). Аксессуары поставляются с 3-месячной гарантией.
2. Дефектные детали ДОЛЖНЫ БЫТЬ сообщены и возвращены в течение гарантийного срока (и, по возможности, в оригинальной упаковке). Вы должны сообщить нам, в чем заключается дефект, и указать номер своего заказа. МЫ НЕ РЕМОНТ ИЛИ ЗАМЕНА ИЗДЕЛИЯ с истекшим сроком гарантии.Вы соглашаетесь со всеми вышеперечисленными правилами при заказе на Aliexpress!

Мы поддерживаем высокие стандарты качества и стремимся к 100% удовлетворенности клиентов! Обратная связь очень важна. Мы просим вас немедленно связаться с нами, прежде чем вы дадите нам нейтральный или отрицательный отзыв, чтобы мы могли удовлетворительно решить ваши проблемы.
Невозможно решать вопросы, если мы не знаем о них!

,

2PCS Мини-фрезы по дереву 1/4 «Набор фрезы с хвостовиком и пазом с хвостовиком 3 зуба Т-образные фрезы по дереву Деревообрабатывающий инструмент | |

2 ШТ. Мини-фрезы по дереву 1/4 «Набор фрезы с хвостовиком и пазом с хвостовиком 3 зуба Т-образные фрезы по дереву Деревообрабатывающий инструмент

Если вы выполняете деревообработку для деревянных полов и выполняете соединения шпунта и канавки на более тонкой древесине, это отличный выбор. Это профессиональный шпунт для фрезерования деревянных полов или другой деревообработки.Вы можете использовать фрезу, чтобы сделать замковое соединение для деревянных полов, и эти соединения имеют гораздо большую площадь поверхности и намного лучшую устойчивость.

Особенности:
Совершенно новое и высококачественное, идеально подходит для изготовления бесшовных прочных соединений языка и канавки.
Фреза со шпинделем и пазом промышленного стандарта с хвостовиком 1/4 «.
Изготовлен из 45 высокоуглеродистой стали и сплава, очень красивые и чистые замковые соединения под углом.
Высокие углы крюка и сдвига позволяют фрезам плавно нарезать заготовку, производя чистую, без осколков.
Используется для изготовления шарнирного соединения для ручного изготовления выдвижного ящика, соединения деревянных полов или другой деревообработки.
Отличный инструмент, который создает идеальные углы для использования шпунта и шпунта для соединения досок.

Спецификация:
Цвет: желтый + серебро
Материал: 45 Высокоуглеродистая сталь + твердый сплав
Диаметр лезвия: 1-1 / 8 «(28,6 мм)
Длина лезвия: 13/16″ (20,64 мм)
Ширина лезвия: 1/4 «(6,35 мм)
Ширина зуба: 1/4″ (6,35 мм)
Глубина зубов: 1/4 «(6.35 мм)
Толщина процесса: 5/16 «-13/16» (8 мм-21 мм)
Диаметр хвостовика: 1/4 «(6,35 мм)
Длина хвостовика: 1-3 / 8″ (35 мм)
Общая длина: 55 мм / 2-1 / 5 «, 57 мм / 2-1 / 4»
Конструкция: противодавление
Резак: шлифованный с ЧПУ до 600 зернистости
Подшипник: полностью закрыт и смазан
Вес изделия: 75 г / 2,66 унции
Вес упаковки: 92 г / 3,25 унции
Размер упаковки: 9 * 7,5 * 4,5 см / 3,54 * 2,95 * 1,77 дюйма

Список пакетов:
1 * Бит маршрутизатора языка
1 * Бит маршрутизатора паза
2 * Ящик для хранения

1) Мы принимаем Alipay, западное соединение, TT.Все основные кредитные карточки принимаются через безопасный платежный процессор ESCROW.

2) Оплата должна быть произведена в течение 3 дней с момента заказа.

3) Если вы не можете оформить заказ сразу после закрытия аукциона, подождите несколько минут и повторите платежи в течение 3 дней.

1. Доставка по всему миру. (За исключением некоторых стран и APO / FPO)
2. Заказы обрабатываются своевременно после подтверждения платежа.
3. Мы только грузим к адресам подтвердили заказ.Ваш заказ адрес должен совпадать с адресом доставки.
4. Показанные изображения не являются фактическим товаром и предназначены только для ознакомления.
5. ВРЕМЯ ПЕРЕХОДА ОБСЛУЖИВАНИЯ, предоставляемых перевозчиком, исключая выходные и праздничные дни. Время в пути может меняться, особенно в праздничные дни.
6. Если вы не получили посылку в течение 30 дней с момента оплаты, пожалуйста, свяжитесь с нами. Мы отследим посылку и свяжемся с вами как можно скорее с ответом. Наша цель — удовлетворение клиентов!
7.Из-за разницы в состоянии склада и времени мы выберем доставку вашего товара с нашего первого доступного склада для быстрой доставки.

1. У вас есть 7 дней, чтобы связаться с нами, и 30 дней, чтобы вернуть его со дня его получения. Если этот предмет находится в вашем распоряжении более 7 дней, он считается использованным, и МЫ НЕ ВЫДАЕМ ВАМ ВОЗВРАТ ИЛИ ЗАМЕНУ. Нет никаких исключений! Стоимость доставки несет продавец и покупатель пополам.
2. Все возвращаемые товары ДОЛЖНЫ БЫТЬ в оригинальной упаковке, и вы ДОЛЖНЫ ПРЕДОСТАВИТЬ нам номер отслеживания доставки, конкретную причину возврата и ваш номер телефона.
3. Мы вернем ВАШУ ПОЛНУЮ СУММУ ВЫИГРЫШНОЙ ЗАЯВКИ, после получения товара в его первоначальном состоянии и упаковке со всеми компонентами и аксессуарами, ПОСЛЕ ОБОИХ Покупатель и Продавец отменяют транзакцию с Aliexpress. ИЛИ, вы можете выбрать замену.
4. Мы будем нести все расходы по доставке, если товар (ы) не так, как рекламируется.

1. 12 месяцев Ограниченная гарантия производителя на дефектные элементы (исключая элементы, поврежденные и / или неправильно использованные после получения).Аксессуары поставляются с 3-месячной гарантией.
2. Дефектные детали ДОЛЖНЫ БЫТЬ зарегистрированы и возвращены в течение гарантийного срока (и в оригинальной упаковке, если это возможно). Вы должны сообщить нам, в чем заключается дефект, и указать номер своего заказа. МЫ НЕ РЕМОНТ ИЛИ ЗАМЕНА ИЗДЕЛИЯ с истекшим сроком гарантии.
Вы соглашаетесь со всеми вышеперечисленными правилами при заказе на Aliexpress!

Мы поддерживаем высокие стандарты качества и стремимся к 100% удовлетворенности клиентов! Обратная связь очень важна. Мы просим вас немедленно связаться с нами, прежде чем вы дадите нам нейтральный или отрицательный отзыв, чтобы мы могли удовлетворительно решить ваши проблемы.
Невозможно решать вопросы, если мы не знаем о них!

,
