Фрезы по металлу для фрезерного станка: виды, характеристики

Конструктивные особенности

Фреза – металлорежущий инструмент, работающий за счет вращательно-поступательных движений. В зависимости от предназначения, фрезы делятся на разные типы: дисковые, торцевые, угловые, отрезные и шпоночные. Самую простую конструкцию имеют цилиндрические фрезы, изготавливающиеся цельно-литьевым методом.

Фрезы по металлу

Большое разнообразие и широкий спектр применения позволяет постоянно вносить изменения в их геометрию и конструкцию. Усовершенствования касаются преимущественно концевых фрез – изменяются угол наклона винтовых зубьев, за счет чего повышается эффективность отвода стружки во время работы с металлом. Современные концевые инструменты для станков имеют стандартный угол наклона, равняющийся 30 градусам. В международной практике использования фрез по обработке металлических деталей и уступов применяются фрезы с таким углом наклона:

  • Для деталей с диаметром 4-25 мм применяются фрезы с углом наклона 35 градусов;
  • Заготовка диаметром 25-30 обрабатывается инструментом с углом наклона 40 градусов;
  • Детали с диаметром 30-50 обрабатываются инструментом с углом наклона зубьев 45 градусов.
Концевые фрезы для копировально-фрезерных станков

Концевые фрезы испытывают значительные трудности при обработке жаропрочных и титановых сплавов, а также вязких и труднообрабатываемых материалов. Поэтому для концевых фрез производят подточку поверхности по всей длине с целью повышения качества резьбы.

Концевые фрезы по металлу

Что касается обработки многотонных заготовок, то для их обработки применяются концевые фрезы больших размеров. Например, для отделки детали общей массой 1 т. применяют фрезы, весящие больше 170 кг.

Концевые фрезы по металлу

Именитые производители фрез для обработки металла

Заточки по металлу производятся в разных уголках мира. Поэтому все разнообразие условно можно разделить на несколько регионов производства:

  • Российские заточки производятся по устаревшей технологии, однако, они отличаются качеством используемых материалов (ресурсная база России позволяет не использовать низкокачественные добавки). Из ведущих производителей следует отметить Всероссийский научно-исследовательскийНабор фрез Bosch для вертикальных фрезерных машин

    институт инструмента, расположенный в Москве на ул. Семеновской, 49 и Волгоградский инструментальный завод, расположенный в Волгограде;

  • Европа – лидер по производству фрез для фрезерного станка. На современном этапе европейские технологии ушли далеко вперед благодаря неоценимому вкладу германской компании BOSCH. На счету компании находится 5422 патента по всему миру и около 6,3 млрд долларов инвестиций. Компания гордоФрезы JET-POWER

    носит титул лучшего мирового бренда по производству инструментов по металлу и расходных материалов к ним;

  • Фрезы американского происхождения по качеству приравниваются к европейским, однако, сильно уступают по популярности из-за дороговизны транспортировки. Следует отметить компанию JET, производящую фрезы по металлу. Ее резцы изготавливаются исключительно из высокопрочных материалов – алмаза, титана или легированной стали. Компания JET считается самой титулованной и старой на американском рынке инструментов по металлу.

Критерии выбора инструмента

При выборе заточки для станка внимание следует обращать на разные факторы. Опытные работники сформировали правила выбора фрез:

  • Производитель. Рекомендуется остановить свой выбор на проверенных временем брендах. Фрез по металлу, купленный у именитого производителя, гарантирует качественную обработку, долгий срок службы и точность резьбы. Именитыми считаются следующие компании: Bosh, JET, Stayer, Metabo, Глобус, Корвет, Инструмент–сервис;
    Фрезы концевые, фрезы шпоночные, фрезы трехсторонни, фрезы торцевые, фрезы червячные, фрезы отрезные, фрезы радиусные
  • Принцип работы станка. На этот параметр также следует обращать внимание. Предназначение заточки рекомендуется устанавливать у продавца. На современном этапе в сфере обработки металла используются станки такого типа: полуавтоматические, автоматические и ручные;
  • Внутреннее крепление. Неплотно прилегающая деталь может вырваться и покалечить оператора либо снизить качество обработки заготовки (в лучшем случае). Обязательно уточните у продавца, имеется ли в наличии шпон;
    Диаметр фрез
  • Диаметр. Этот параметр подбирается индивидуально: кому-то удобнее работать с большим инструментом, а кому-то, наоборот – с миниатюрной моделью;
  • Качество заточки – один из важнейших параметров. Качественно заточенная фреза по металлу позволяет увеличить эффективность обработки металлических изделий и сократить время на работу с заготовкой. Заметим, что производители часто экспериментируют, создавая уникальные заточки. Практика показала, что для домашнего станка лучше подбирать «классические» варианты фрез, а не уникальные авторскиеВиды твердосплавных фрез

    работы;

  • Материал. Срок службы инструмента по металлу зависит от используемого материала. Крайне не рекомендуется выбирать фрезы из мягких сплавов, предпочтение лучше отдать твердосплавным конструкциям или закаленной стали. Эти материалы отлично переносят воздействие высоких температур. Отлично себя зарекомендовали фрезы по металлу из титана, легированной и нержавеющей стали и чугуна;

Стоит отметить, что для домашних работ можно выбирать фрезы по металлу из низкокачественных материалов, поскольку покупка титанового или чугунного товара выльется в круглую сумму, если инструмент нужен всего лишь для одного использования.

Самостоятельная заточка фрез

Отечественные и зарубежные производители выпускают сотни тысяч фрез, классифицирующихся по типу резки и формам. Сложная технология изготовления вносит немало неудобств в самостоятельную заточку фрез по металлу. Рассмотрим разные способы заточки.

Заточка фрез

В зависимости от материала, из которого изготавливается объект заточки, подбирается круг из эльбора, зеленого кремния, алмаза или электрокорунда. Алмазные и кремневые круги применяются для заточки резцов из твердых сплавов. Электрокорундовые способы обработки применяются к фрезам по дереву и металлу. Что же касается алмазных кругов, то они также применяются для изделий из твердых сплавов.

Использование абразивных кругов требует охлаждения рабочей поверхности станка и самого материала. Поэтому под рукой всегда должно стоять ведро с холодной водой. Накал до 1000 градусов уменьшает эффективность заточки в 3 раза. Дальнейшее накаливание приводит к ухудшению качества обработки детали в геометрической прогрессии. Добавьте немного мыла в воду, чтобы холодная жидкость не провоцировала развитие коррозии и ржавчины.

Заточка инструмента с применением наждачного-тарельчатого круга

Свою первую заточку делать рекомендуется под присмотром опытного мастера. В противном случае следует отказаться от затеи самостоятельно наточить инструмент. Если же вы решились на заточку своими руками, то вам необходимо усвоить несколько правил:

  • Окружная скорость круга должна быть около 10–18 м/с. Это означает, что станок для заточки должен развивать мощность до 1500–2500 об/мин. Стоит отметить, что заточка инструмента из мягких сплавов производится на заниженных оборотах. Этим советом также рекомендуется воспользоваться и приСтанок для заточки инструмент

    заточке инструмента из твердосплавных материалов. Высокие обороты могут привести к образованию микротрещин и выцветанию режущих кромок, что значительно ускорит скорость изнашивания круга;

  • Для заточки рекомендуется использовать обычный фрезерный станок. Что же касается техники обработки, то для цилиндрической поверхности рекомендуется соблюдать чашечную или тарельчатую форму. Для переднего угла – плоскую или тарельчатую.

Лучшим решением для заточки инструмента по металлу будет специализированный станок. Рассмотрим модель E-90 DAREX. Фреза устанавливается в станок исходным положением, при котором игла располагается возле хвостовика. На этом этапе очень важно проконтролировать, чтобы шлифовальный круг находился в одной плоскости с наружной кромкой.

DAREX E-90

Станок включается в электрическую сеть и вводится в эксплуатацию. Оператор должен медленно подвигать фрез к рабочей поверхности станка. Дальше регулируется уровень снимаемого металла, обычно, этот параметр составляет 25–50 мкм.

Каждый зуб рекомендуется протянуть по металлу от начала до конца, пока он полностью не спрыгнет с иглы. Оператор не должен забывать следить за тем, чтобы инструмент во время заточки находился на игле в нужном месте. Обработанный инструмент очищается от опилок и охлаждается в воде.

Видео: Уроки фрезерования или как идеально заточить донышко фрезы

Фрезы для станков по металлу

При выполнении фрезерования на станке применяется режущий зубчатый инструмент – фреза. Широкий спектр работ производимых на фрезерных станках объясняется универсальностью оборудования и разноплановостью инструмента по конструкции, размеру и способу его подач.

Фреза по металлу

Особенность цельных фрез в их отличной балансировке, применяются они для выполнения задач повышенной точности. Большая часть цельных деталей, используемые в изготовлении сложных профилей, обрабатываются фрезерованием. Работа проходит на расположенных в плоскости вращения фрезы заготовках. Обработка стальных болванок ведётся составными фрезами.

Отрезные фрезы по металлу применяются для обработки стали средней твёрдости и чугуна. Они устанавливаются на универсальные и оборудованные ЧПУ фрезерные станки.  Фрезы соответствуют требованиям ГОСТ, но в отдельных случаях  их можно заказать по индивидуальному чертежу под требуемые задачи. Диаметр её варьируется от 50 до 315 мм при толщине диска от 1 до 6 мм. Выполненный из быстрорежущей стали отрезной инструмент, может использоваться при вытачивания канавок на деталях, изготавливаемых из стали разных марок.

Твердосплавные фрезы применяются для проведения работ по закалённой стали – удаления облоя с цельных литых заготовок, для обработки швов на составных деталях имеющих следы сварки.

Типы твердосплавных фрез по металлу:

  • цилиндрическая;
  • сферическая;
  • сфероцилиндрическая:
  • овальная;
  • гиперболическая;
  • дисковая;
  • обратноконическая.

Названия фрез соответствуют форме рабочей головки. Все виды рабочих головок делятся ещё и по углу скоса режущей поверхности. Они могут заменять в работе шлифовальный диск и хвостовик. Твердосплавные пластины имеют повышенный КПД в работе, а срок службы их значительно выше, чем быстрорежущие.

Цилиндрические фрезы

На горизонтально-фрезерном оборудовании используются цилиндрические резцы с прямыми и винтовыми зубьями. Соответственно, тот же вид будет у твердосплавных пластин режущей кромки. Прямозубые фрезы используются в обработке узких поверхностей. Винтозубые имеют плавный ход, что даёт более точные параметры обработки.

Цилиндрическая фреза

При необходимости обработки детали с углом наклона инструмента создающего максимальное давление на ось, чтобы не повредить деталь используют сдвоенные фрезы со встречно направленными зубьями. Это позволяет равномерно распределить нагрузку на ось. В процессе резки сдвоенной фрезой режущая кромка одного элемента перекрывается кромкой встречного. Благодаря этому на готовой детали нет никакого намёка, что обрабатывалась она не целиковым, а составным инструментом.

Концевые фрезы

Концевые применяются для обработки детали, которой необходимо придать сложный рельеф с выпуклостями, плавными обтекаемыми переходами от одного элемента к другому и вогнутыми линиями поверхности. Производятся концевые фрезы с цилиндрическими и коническими хвостовиками.

Концевые фрезы

Используется концевая фреза для формирования глубоких пазов, уступов и контурных выемок на корпусе деталей. Основными режущими этой группы инструментов являются кромки зубьев расположенных на цилиндре. Вспомогательные торцевые при этом виде работ служат защитой дна канавки. Выбор диаметра фрезы выбирается на 1/10 мм меньше от необходимой ширины паза.

Используется режущий инструмент для фрезерных станков на ручном  и полуавтоматическом режиме управления, оснащённых системой ЧПУ и фрезерно-копировальном оборудовании. Конический хвостовик даёт большую жёсткость крепления в шпинделе. Создание сложного абриса предмета благодаря этому выполняется с соблюдением погрешности заложенной в конструкции станков, на которых применяется этот режущий инструмент.

Видео по производству концевых фрез

Внешне концевые напоминают сверло большого диаметра. Но лишь малая часть концевых фрез имеет режущий элемент нижней части головки. Основные обрабатывающие кромки расположены на гранях спирально закрученного вокруг оси инструмента.

Применение

  • обработка торцевой или боковой наружной плоскости;
  • создание фигурного контура детали из прямоугольной или плоской заготовки;
  • растачивание до необходимого размера отверстий, созданных другим инструментом по металлу.

Угловые фрезы

Угловая необходима для создания углового паза и края наклонной и ли скошенной плоскости. На 1-угловых фрезах режущие пластинки расположены вертикально, вдоль конического корпуса и на его торце. 2-угловые отличаются расположением 2 режущих кромок на взаимодействующих смежных корпусах. Чаще всего эти фрезы применяются в производстве фрезерного инструмента.

Угловые фрезы

Угловая малого размера относится к группе концевых, она оснащена хвостовиком. Толщина её среза неравномерная – минимальное значение у оси вращения, максимальное по диаметру создаваемой окружности, у режущей вершины зуба. Перепады угла резки отражаются на неравномерном нагреве инструмента, что быстро выводит его из строя. Прореживание зубьев через один несколько уменьшит нагрев. Для продления срока службы целесообразно скруглить вершину зубьев.

Отрезные фрезы

В отличие от концевых, отрезная применяется в обработке только по прямой. Дисковые отрезные фрезы используются для отделения выполненной детали от общего куска материала. При необходимости дисковые режущие можно использовать для нарезания канавок и пазов, также ими можно произвести сквозной надрез на фрезерном универсальном станке или оснащённом ЧПУ. Дисковые созданы для проведения обработки чугуна и средне жёсткой стали.

Отрезные фрезы

Торцевые насадные фрезы

В соответствии с ГОСТ фрезы торцевые насадные изготавливаются двух видов – с мелким и крупным зубом. Диаметр 40-50 мм предполагает крепление её на продольной шпонке. Инструменты 63-100 мм в диаметре крепятся на торцевой шпонке. Торцевые насадные могут быть праворежущими и леворежущими. При необходимости крупнозубые фрезы могут иметь неравномерное распределение по окружности режущих элементов. При изготовлении, выбор направления зубьев, отвечающих за сторону, в которую будет осуществляться резка, выбирается в соответствии с производственной необходимостью, особенностью в обработке конкретного вида деталей и конструктивной особенностью фрезерных станков.

Торцевые фрезы

В круглых и пятигранных торцевых насадных фрезах могут использоваться режущие пластины с механическим креплением. Мелкозубые оснащаются вставными ножами с наконечниками из твердосплавных пластин. Применяются торцевые для обработки плоских заготовок на вертикально-фрезерных станках. Профилирующими их кромками являются только вершинки зубьев, торцевые режущие кромки выполняют вспомогательную работу, главная режущая функция ложится на боковые элементы.

Фасонные фрезы

Для обработки деталей с криволинейными сложными контурами используются фасонные дисковые фрезы. Применяются они для узкого круга работ и могут быть:

  • полукруглые выпуклые;
  • полукруглые вогнутые;
  • радиусные.

Особенность их в том, что режущие зубья расположены не по окружности, а только на отдельной её части.

Фасонная фреза

При большом разбросе внешних диаметров, размер внутреннего посадочного отверстия остаётся неизменным – d = 22 мм.

Группа фасонных делится на 2 вида – с затылованными и острыми зубьями. Оба вида используются для обработки деталей с непропорциональным соотношением размеров длины к ширине. Разница в обработке заключается в том, что у затылованной нулевой внешний угол и положительный задний. Она удобнее для заточки, не требует дополнительных приспособлений, но обработку ею чистовой не назовёшь. Более чистую точную обработку даёт острозубый инструмент. Но для поддержания его в надлежащем рабочем состоянии для заточки потребуется копир.

Имеет свою сферу применения и сборный фасонный инструмент. Отдельные его режущие кромки с простой формой составляют сложную кривую. Подобной конструкции фреза используется для обработки железнодорожной колёсной пары, а так же других сложных монолитных форм из металла. В пазах корпуса крепятся 2 смежные рейки с прикреплёнными твердосплавными пластинами.

Шлицевые фрезы

Шлицевые или червячные применяются для нарезания зубьев на валу или шестерни зубчатой передачи или шлицевого соединения по боковому профилю. Шлицевые фрезы – это целая группа инструмента с разным расположением зубьев по окружности диска или только на цилиндрической поверхности. Отличаются они и по способу крепления режущих элементов.

Шлицевыя фреза

Дисковые фрезы

Наиболее удобны для нарезания глубоких канавок, разной ширины, трёхсторонние дисковые. Как пазовый чаще используется инструмент, оснащённый регулируемыми пластинами. Особенность смены угла режущих элементов позволяет провести резку канавки или паза.

Дисковая фреза

Дисковые пазовые предназначены для создания неглубоких пазов. Зубья их расположены на цилиндрическом корпусе. Уменьшить трение при нарезке канавок или пазов помогает расширяющийся к наружной стороне угол. Особенность этой фрезы в том, что у ступицы она уже, чем по наружному диаметру.

2 и 3-сторонние имеют зубья на торцевых сторонах. Боковые их режущие кромки – вспомогательные, главные расположены на самом цилиндре. Зубья, расположенные по окружности, могут иметь положительные и отрицательные значения наклона угла. Отрицательные углы на торце срезаются.

виды для фрезерного станка и для ручного фрезера, набор фрез на дрель, Т-образная и отрезная, круглая и другие фрезы

Фрезерные устройства активно используются в ходе осуществления ремонтных и строительных работ. При этом для того чтобы данный агрегат эффективно выполнял свое назначение, он должен быть оснащен качественными рабочими инструментами – фрезами. Сегодня мы подробнее поговорим об этих функциональных деталях.

Особенности

Прежде чем изучать особенности и отличительные характеристики данного рабочего элемента, важно определиться с исходным термином. Так, фреза по металлу для фрезерного станка – это режущий инструмент, в конструкцию которого входит большое количество лезвий. Обработку металлического материала фреза осуществляет посредством постоянного вращения вокруг своей оси.

К основным конструкционным элементам фрезы стоит отнести рабочую часть, хвостовик, который обычно закрепляется в шпинделе или цанге, и шейку. Существующие на современном строительном рынке фрезы для обработки металла классифицируются в зависимости от ключевых параметров (например, размера, материала изготовления, типа крепления и других).

Традиционно фрезы по металлу изготавливаются из стальных материалов углеродистого, легированного или быстрорежущего типа.

Виды

В связи с высоким уровнем востребованности фрез по металлу, на рынке присутствует большое разнообразие таких элементов: пользователи могут приобрести насадные, проходные, шлицевые, магнитные, грибковые, отрезные, круглые, металлические элементы, детали со сменными пластинами или типа «балеринка», фасочная, фрезы с разной скоростью вращения, разного размера (например, 2 мм, 3 мм, 5 мм, 10 мм, 60 мм, 20 мм, 50 мм), с разным углом наклона (например, 45 градусов). Рассмотрим, какими бывают фрезы по металлу.

Дисковые

К важнейшей отличительной характеристике дисковых фрез можно в первую очередь отнести то, что их диаметр обычно превышает показатель толщины в несколько раз. В ходе производства фрез их изготавливают цельными, при этом в качестве исходного материала используют специальную инструментальную сталь, которая проходит предварительную процедуру упрочнения и нормализации.

Дисковые фрезы подразделяются на два отдельных вида: отрезные и прорезные. Первый вариант является более распространенным и востребованным среди пользователей. Так, если говорить о конструкции дисковых фрез отрезного типа, то важно отметить тот факт, что в своем составе они имеют наклонный зуб. Причем этот зуб обязательно является закаленным – процесс его закалки обычно осуществляется перед заточкой. Помимо зуба, в конструкции обязательно присутствуют паз и отверстия под болты (их можно обнаружить непосредственно в теле диска). Если говорить о сферах использования устройств, то отрезные дисковые фрезы диаметром от 120 мм обычно применяются для осуществления резки горячего металла на прокатных станах. С другой стороны, прорезные фрезы характеризуются наличием прямого зуба с контуром, который по форме совпадает с прорезаемой канавкой.

Торцевые

Описывая торцевые фрезы, следует сказать о том, что они чаще всего используются для осуществления предварительной обработки заготовки какого-либо изделия. При этом детали характеризуются довольно высоким уровнем производительности.

Этот эффект возможен благодаря наличию двух специально предназначенных режущих кромок: одна из них является торцевой, а другая – боковой.

Цилиндрические

Как можно догадаться по названию, данный вид фрез имеет форму цилиндра, соответственно, их высота превышает диаметр. Расположение режущих кромок цилиндрических устройств довольно необычно – они расположены по спирали. В качестве материала изготовления традиционно используют инструментальную сталь (особенно это касается именно рабочей части детали). Заточка изготавливается затыловкой, а крепление осуществляется на оправку. При помощи данной детали обычно осуществляют чистовую обработку.

Угловые

По форме угловые фрезы представляют собой усеченный конус с широким основанием и вершиной в сторону хвостовика. Такие детали используют для того, чтобы снимать фаски и осуществлять обработку краев. Режущая кромка, которая является важнейшей деталью, находится на боковой части.

Что касается типа сборки, то данная деталь может быть как цельной, так и сборной.

Концевые

Как и некоторые другие виды фрез, детали концевого типа по своей форме являются цилиндрическими. Причем в конструкцию элемента также входит основная режущая плоскость. Она структурно является торцевой частью цилиндра и поддерживается боковыми сторонами, которые функционально являются вспомогательными. Концевые устройства обычно используют для того, чтобы осуществлять процедуру зачистки поверхности в выборках и пазах. Важно иметь в виду, что угол заточки концевых фрез имеет важное значение в процессе удаления стружки с зоны реза. При этом наклон режущей кромки увеличивается вместе с диаметром инструмента начиная с 30 градусов.

Фасонные

Фасонные фрезы представляют собой детали, которые обладают режущими кромками фигурного типа.

Они обязательно должны повторять форму паза.

Червячные (или «летучка»)

Элементы червячного типа являются составными по своей конструкции. Чаще всего детали используются в процессе нарезки зубчатых колес и шестерен. Что касается конструкции и строения данного элемента, то важно отметить тот факт, что сам корпус является цилиндрическим. При этом на нем расположены фигурные пластины (они стоят рядами). Форма таких пластин должна соответствовать форме выемки между зубьями детали. Чаще всего червячные фрезы устанавливают на зубофрезерные станки.

Корончатые

Корончатые фрезы также часто называют кольцевыми. Они являются полыми и имеют цилиндрическую форму. Процедура заточки осуществляется по торцу, при этом применяются нити спиральных режущих кромок.

Шпоночные

У шпоночных фрез заточены боковые режущие кромки. При этом их заточка должна осуществляться таким образом, чтобы соответствовать размеру ширины выборки.

Фреза может использоваться как сверло, при этом углубляясь на необходимую глубину (особенно это актуально в начале работы).

Конические (или «кукуруза»)

По своему строению элементы конического типа могут быть цельными и наборными. При этом угол наклона режущей кромки может быть как положительным (с вершиной конуса в сторону хвостовика), так и отрицательным (при обратной направленности).

Сферические

Фрезы сферической формы активно применяют в процессе создания канавок полукруглой формы. Такие детали могут быть как цельными, так и составными.

При этом непосредственная заточка элемента осуществляется по контуру.

Под Т-образные выемки

Если говорить о строении таких фрез, то важно отметить, что режущие кромки данного элемента располагаются по бокам и на торцах нижней широкой части инструмента. При этом в обязательном порядке радиус фрезы под Т-образную выемку должен совпадать с шириной паза.

Сборные (или наборные)

Такие фрезы отличаются высоким уровнем практичности и пользуются востребованностью среди пользователей.

Таким образом, благодаря такому широкому разнообразию, каждый пользователь сможет выбрать для себя такой элемент, который будет максимально соответствовать его потребностям и нуждам.

Типы по числу заходов

В зависимости от числа заходов фрезы подразделяются на несколько разновидностей:

  • однозаходные;

  • двухзаходные;

  • четырехзаходные;

  • другие (3, 5 или 6 режущих элементов).

На этот параметр важно обращать свое внимание в ходе выбора и покупки изделий, так как он является одним из решающих.

Классификация по способу удаления стружки

В зависимости от способа удаления стружки различают два типа фрез: верхний и нижний.

  • Верхний тип удаления стружки характерен для фрез концевого типа. При этом данные рабочие элементы являются завитыми. В процессе вращения фрезы разрезают рабочую кромку снизу вверх, соответственно, и стружка выходит в направлении вверх. К негативным характеристикам данного типа устройства можно отнести тот факт, что пользователю приходится регулярно убирать стружку, так как она накапливается на поверхности детали и мешает обзору.

  • Нижний тип фрез также называют компрессионным. Это связано с тем, что деталь обладает обратным типом завивки. Соответственно, в ходе производственного процесса рабочая кромка разрезает материал сверху вниз, прижимая заготовку основания. Стружка из зоны резания направляется вниз. К положительным характеристикам данного типа элемента можно отнести тот факт, что стружка удаляется сразу под деталь и не попадает в непосредственную зону резания. Кроме того, отходный материал довольно просто убирать, приводя в порядок рабочее место.

Производители

Производством фрез по металлу занимается большое количество как отечественных, так и зарубежных компаний. Рассмотрим несколько популярных производителей.

  • В Российской Федерации лидером рынка по производству фрез, предназначенных для работы по металлу, является Всероссийский научно-исследовательский институт инструмента, который располагается в Москве. Важно отметить тот факт, что большинство российских компаний осуществляют производство фрез по относительно устаревшим технологиям, однако высоким качеством отличается материал изготовления отечественной продукции.

  • Bosch – это европейская компания, которая занимается производством не только фрез, но и большого количества других изделий. Бренд является одним из мировых лидеров и использует исключительно новые технологические и научные разработки.
  • На американском рынке особенного уважения и внимания заслуживает бренд JET. Эта компания является одной из старейших и производит свои товары исключительно из высококачественных материалов.

Приобретая фрезы по металлу, следует ориентироваться именно на производителей, которые были описаны выше.

Таким образом вы можете быть уверены в том, что купите изделия, которые будут соответствовать всем международным и государственными стандартам, а также обладать высоким качеством и длительным сроком службы.

Как выбрать?

Выбор и приобретение фрез для работы по металлу – это довольно сложный и длительный процесс. При этом пользователь должен учитывать несколько ключевых факторов. Рассмотрим подробнее основные из них.

  • Для начала нужно определиться с назначением приобретаемого вами устройства. Например, вы можете приобретать детали для металлообработки, для снятия фаски, для ручного фрезера, для обработки, для сверления отверстий, для дремеля, на дрель. Для каждого из этих процессов понадобятся различные типы устройств.

  • Сегодня на строительном рынке для приобретения доступны как одиночные фрезы, так и полноценные наборы таких деталей. Очевидно, что набор будет значительно дороже по стоимости, но, с другой стороны, вам не придется заботиться о приобретении нескольких фрез.

  • С помощью фрез можно осуществлять разнообразные типы работы: грубая обдирка заготовки, чистовая обработка по плоскости, создание канавок, обработка углов и кромок, выборка шпоночных пазов и многое другое. Так, в зависимости от конкретного случая вам может понадобиться угловая, фигурная, шпоночная или фреза другого типа.

  • В связи с широкой распространенностью фрез и востребованностью данных деталей среди пользователей производством, выпуском и продажей таких деталей занимается большое количество компаний (как отечественных и зарубежных). Соответственно, при покупке у пользователя может возникнуть большое количество трудностей, связанных с выбором. В любом случае следует отдавать предпочтение только той продукции, которая была изготовлена проверенным производителем, пользующемся доверием и любовью покупателей.

  • В процессе приобретения фрез обязательно убедитесь в том, что рабочий элемент хорошо сочетается с фрезерным устройством, которое уже у вас есть. В противном случае вы просто зря потратите свои средства.

  • Прежде чем приобретать ту или иную модель фрезы по металлу, нужно изучить отзывы потребителей. Таким образом вы сможете убедиться в том, насколько заявленные производителем характеристики соответствуют реальному положению дел.

При учете всех вышеописанных характеристик вы сможете приобрести фрезу, которая будет отличаться высоким качеством, отличной функциональностью, а также прослужит вам длительный промежуток времени.

Правила использования и хранения

Важно не только правильно выбрать подходящий вам тип фрезы по металлу (при этом обязательно учитывать все характеристики и принципы выбора, описанные выше), но и правильно использовать деталь, а также хранить ее с учетом всех рекомендаций. Рассмотрим несколько советов специалистов.

  • В первую очередь необходимо помнить о том, что разрешено использование фрезы исключительно по ее назначению. Не применяйте детали по вашему усмотрению – это может привести не только к поломке самого инструмента или его комплектующих, но также и к травмам.

  • Традиционно при покупке фрезы вы получите стандартную комплектацию, в которую также входит и инструкция по эксплуатации для пользователя. Обязательно ознакомьтесь со всеми советами и рекомендациями производителя, и только после этого приступайте к использованию детали.

  • Перед тем как отправлять фрезы на хранение, их в обязательном порядке нужно почистить и смазать. Благодаря этому вы продлите срок службы ваших изделий, соответственно, значительно сэкономите свой бюджет, так как не придется покупать новые взамен испорченных.

  • Ни в коем случае нельзя хранить фрезы навалом – их обязательно следует аккуратно расставлять (например, на специально предназначенных подставках). При желании предметы также можно рассортировать по размеру (это значительно облегчит процесс поиска необходимой вам детали).

  • Если вы заметили, что фреза начала приходить в негодность, то ее нужно немедленно заменить. Категорически запрещается эксплуатировать дефектный элемент – это может привести к поломке инструмента и даже к травмам пользователя.

  • Обязательным является соблюдение правил техники безопасности. Например, для подстраховки рекомендуется использовать средства индивидуальной защиты: например, перчатки и очки.

Фрезы по металлу – это устройства, которые являются незаменимыми в процессе осуществления большого разнообразия строительных и ремонтных работ.

Следует максимально внимательно подходить к выбору данных рабочих деталей, а также соблюдать все правила и рекомендации по их использованию и хранению, чтобы продлить срок службы приобретенных вами изделий.

Фрезы для фрезерного станка по металлу: какие бывают, виды, цена

Фрезы по металлу применяют для высокопроизводительной грубой обдирки заготовок и финишной доводки с высокой точностью и чистотой поверхности. Многолезвийный инструмент классифицируется по нескольким параметрам. Его форма зависит от технологической операции, которую он выполняет.

Основные принципы классификации инструмента

Фрезы – многолезвийный режущий инструмент, обрабатывающий детали при вращении вокруг своей оси. На фрезерных станках выполняется большой объем различных операций. Под каждый вид свой инструмент.

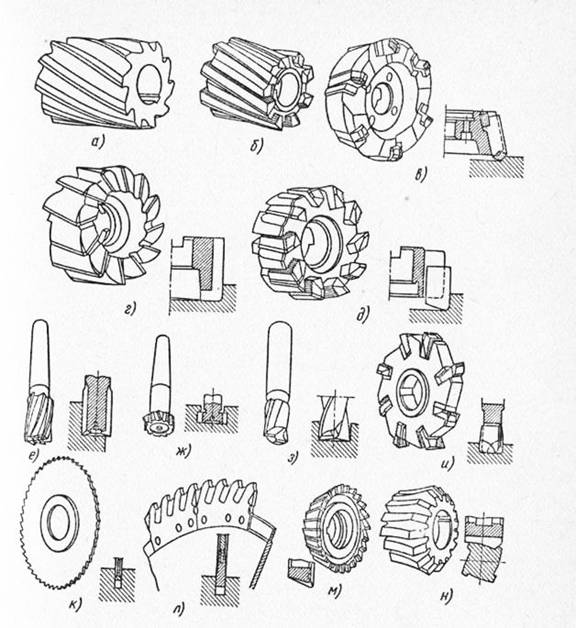

Фрезы классифицируют по нескольким признакам:

  • размер – диаметр;
  • количество лезвий;
  • материал режущих кромок;
  • направление;
  • заточка;
  • конструкция;
  • крепление пластин;
  • форма режущих кромок.

Независимо от конструкции, инструмент имеет рабочую часть, хвостовик, закрепляющийся в шпинделе или цанге и шейку – зауженный участок между ними.

Материал изготовления

Режущие кромки фрез изготавливают из инструментальных сталей:

  • углеродистых;
  • легированных;
  • быстрорежущих.

Обработка заготовок из отожженных и нормализованных сталей – мягких и средней твердости, используют инструмент с рабочей частью из металла марки У12А, 9ХС, ХГ, ХВГ и ХВ5. Режим работы на малых подачах. Для обработки на ускоренной подаче, используют фрезы из Ст Р18 или заменяют их менее износостойкими из Ст Р9.

Высоколегированные, жаропрочные и нержавеющие стали обрабатывают фрезами из быстрорежущих сталей Р9К10 – основной легирующий элемент кобальт и Р18Ф2 с добавлением ванадия.

После закалки финишная обработка поверхности производится сборными фрезами с пластинами:

  • металлокерамические;
  • минералокерамические.

Пластины маркируются вольфрамовые ВК6, ВК8, титановольфрамовые ТК10, Т30К6.

Справка! Режущие кромки делают из твердых сплавов с высокой износостойкостью. Хвостовики фрез из пластичного металла с высоким сопротивлением на кручение и удар: Ст 45, Ст 40Х, инструментальные У8, У10.

Направление обработки

Направление вращения фрезы при обработке устанавливается:

  • правое – по часовой стрелке;
  • левое.

Оно определяется заточкой фрезы, позиционированием режущей кромке.

Справка! Если в маркировке фрезы не указано направление, то это стандартный инструмент с правым рабочим вращением.

Вид заточки

При заточке снимается слой твердого металла, восстанавливается острота режущей кромки и угол реза к. Толщину снятия определяют образовавшиеся во время работы сколы, зазубрины, заусенцы. Они должны полностью уйти. Большинство видов фрез имеют длинную линию режущей кромки. Необходимо выдержать конфигурацию и размер по всей длине. Ручная заточка инструмента невозможна.

В зависимости от формы зуба заточка производится разными способами:

  • по передней поверхности;
  • затыловка;
  • контурная.

По передней поверхности затачиваются зубья с перпендикулярным расположением кромки относительно контура – впадины, у которых угол ɣ равен 0. Наклонный зуб с углом ɣ ˃ 0, затачивается по затыловочной поверхности.

Справка! При затыловке инструмента, диаметр фрезы уменьшается.

Фасонные, торцевые и другие инструменты для обработки одновременно в 2 и более плоскостях, имеют несколько линий режущих кромок. Они затачиваются по контуру. Точность контура гарантирует применение шаблона или использование заточного оборудования с ЧПУ или специальной программой.

Важно!

Некоторые фрезы, предназначенные для глубокой фрезеровки и создания сложных конфигураций, затачиваются по контуру или передней поверхности с затыловкой. Это обеспечивает свободный отвод стружки.

Конструкция

Конструкция инструмента зависит от его размеров и типа:

  • цельные — монолитные;
  • сборные – наборные;
  • составные.

Цельные изготавливаются из одного куска инструментальной стали. К ним относится инструмент небольших размеров для обработки металла средней твердости. Сборные фрезы имеют корпус с легированной стали и приваренный к нему хвостовик с конусом. Зуб крепится механически. У составных фрез режущие пластины вставляются в пазы, и привариваются или припаиваются к корпусу.

Местонахождение режущих кромок

Расположение режущих кромок зависит от назначения и конфигурации инструмента:

  • боковое;
  • нижнее;
  • фигурное;
  • комбинированное.

Для фрезеровки по плоскости, отрезки и вырезки канавок достаточно иметь одну кромку. Вырезка прямых и фигурных пазов, зубьев и других сложных элементов производится одновременно по нескольким поверхностям.

Какие бывают?

Фрезерный станок по металлу – универсальное оборудование, на котором производится большое количество разнообразных операций.

Дисковые

У дисковых пил диаметр превышает толщину в несколько раз. Они изготавливаются цельными из инструментальной стали, предварительно прошедшей упрочнение ковкой и нормализацию. По назначению делятся:

  • отрезные;
  • прорезные.

Отрезной инструмент имеет наклонный зуб. Его закалка производится после предварительной обработки, перед заточкой. Для установки на станок в отверстии имеется паз или в теле диска 4 отверстия под болты.

Отрезные дисковые фрезы диаметром от 1200 мм используются для резки горячего металла на прокатных станах, квадрат сечением 200×200 и больше. Малыми дисковыми пилами 200–400 мм раскраивают холодные заготовки на фрезерных и отрезных станках. Прорезные фрезы имеют прямой зуб, с контуром, обратным по форме прорезаемой канавки.

Торцевые

Инструмент предназначен для предварительной обработки заготовки. Высокую производительность обеспечивает наличие 2 режущих кромок:

  • торцевой;
  • боковой.

Большая часть фрез сборные. Пластины крепятся болтами. Во время снятия большой толщины металла, стружка снимается одновременно по 2 плоскостями.

Важно!

При замене пластин они выставляются по плоскости и проверяются на радиальное биение.

Цилиндрические

Инструмент имеет форму цилиндра, высота превышает диаметр. Режущие кромки располагаются по спирали: левые и правые. Изготавливается рабочая часть из инструментальной стали. Заточка производится затыловкой. Крепится на оправку. Цилиндрическими фрезами выполняют чистовую обработку детали. Множество лезвий снимают за один проход менее 0,2 мм, оставляют гладкую ровную поверхность.

Угловые

Режущие кромки угловых фрез представляют собой усеченный конус с широким основание и вершиной в сторону хвостовика. Применяются для снятия фасок и обработки краев. Режущая кромка располагается по боковой поверхности. Могут быть цельными и сборными.

Концевые

Концевые фрезы имеют цилиндрическую форму с основной режущей плоскостью по торцу и вспомогательными боковыми. Используются для зачистки поверхности в выборках и пазах.

Важно!

Угол заточки концевых фрез влияет на удаление стружки с зоны реза. Наклон режущей кромки увеличивается вместе с диаметром инструмента, начиная с 30⁰.

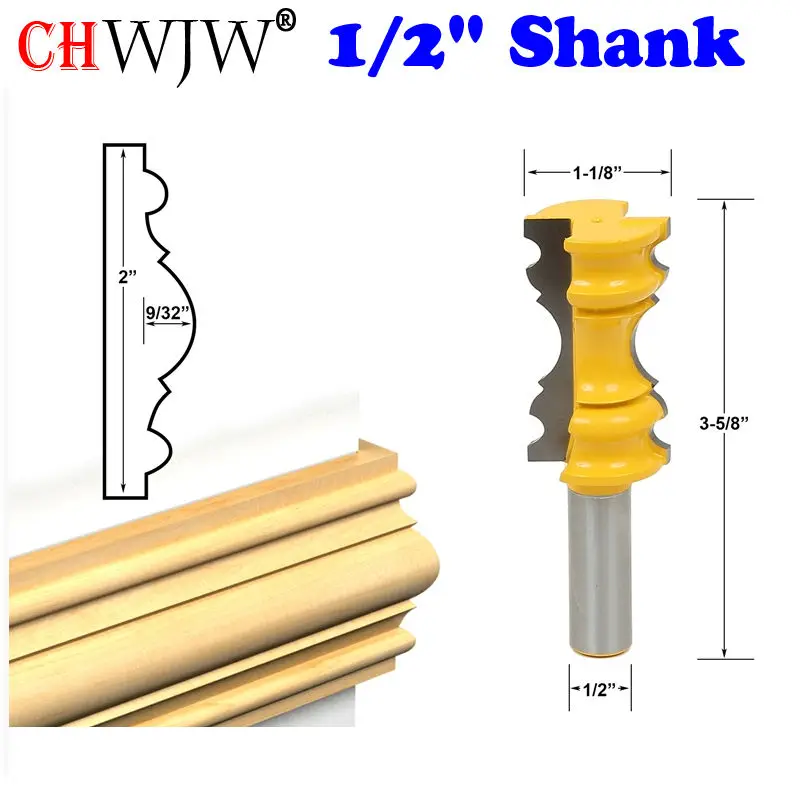

Фасонные

Инструмент с фигурными режущими кромками, повторяющий форму паза. Фреза сборного типа с заточкой по шаблону.

Червячные

Червячные фрезы составные по конструкции, предназначены для нарезки зубчатых колес, шестерен. На цилиндрическом корпусе рядами по спирали расположены фигурные пластины. Форма пластины повторяет выемку между зубьями детали. Исполнение левое и правое, в зависимости от наклона зуба детали.

Важно!

Червячные фрезы устанавливают на зубофрезерные станки. Они выделены в отдельную группу и имеют первую цифру маркировки 5.

Кольцевые

Полые фрезы цилиндрической формы с заточкой по торцу и нитями спиральных режущих кромок. Имеют второе название – корончатые сверла.

Трехсторонние

Фигурная заточка с режущими кромками с 3 сторон. Предназначены для выборки сквозных канавок, шлицов.

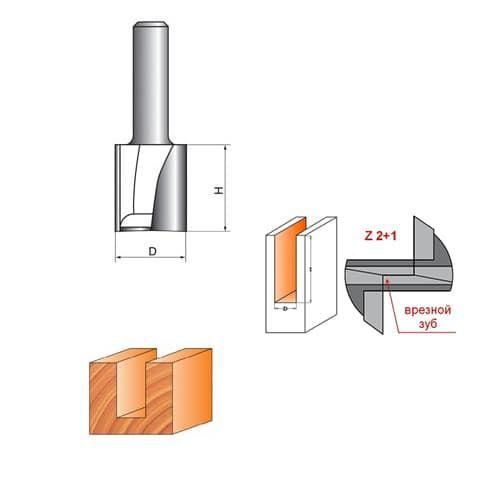

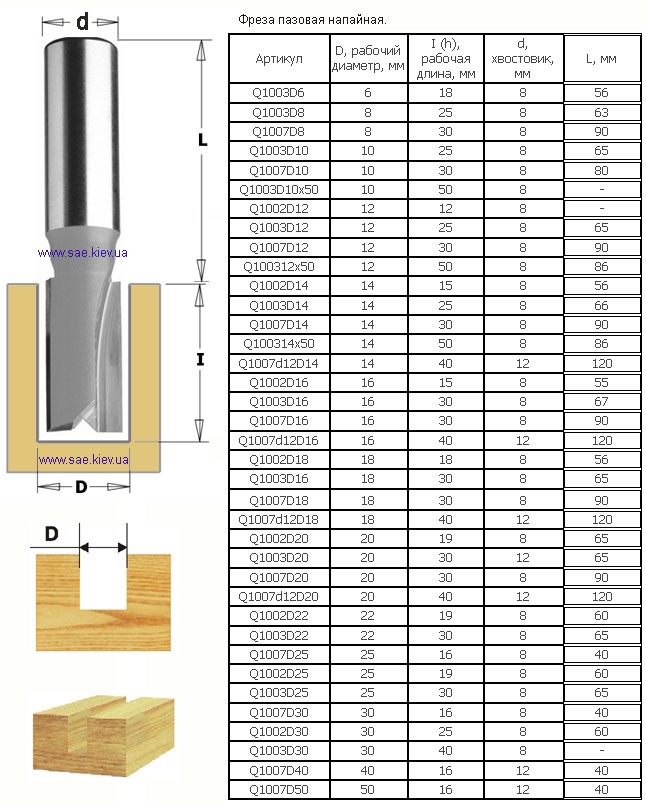

Пазовые

Для вырезки пазов применяют фрезы с обратной формой выборки. Модели цельные или с приваренным хвостовиком.

Отрезные

Тонкие дисковые пилы с острозаточенным зубом. Производят раскрой и подрезку торцов с минимальным расходом металла в стружку.

Концевые и угловые

Концевые и угловые модели имеют режущую кромку под углом 45⁰ и заточены по торцу. Предназначены для обработки торцов, снятия фасок, создания фигурных поверхностей.

Монолитные

Монолитные фрезы изготавливаются из цельного куска инструментальной стали. Предназначены для обработки заготовок средней твердости. Режущие кромки по радиусу и торцу.

С напаянными коронками

Обработка твердосплавных и закаленных деталей затруднена, деталь тверже инструментальной стали. Для мелких изделий из высоколегированных сталей применяется особо твердый алмазный инструмент. На составные фрезы напаиваются режущие пластины – коронки ВК и ТК, чтобы обработать детали размером более 200 мм.

Под Т-образные выемки

Фрезеровка сквозных Т-образных пазов и выемок производится сборной фрезой с 2 цилиндрическими поверхностями. Режущие кромки располагаются по бокам и по торцам нижней широкой части инструмента. Радиус фрезы соответствует ширине паза.

Справка! При отсутствии фрезы нужной конфигурации, паз делается в несколько проходов. Сначала прорезается узкая часть на всю глубину, выбирается широкое основание.

Шпоночные

Паз под шпонку выполняется цельной фрезой, у которой заточены боковые режущие кромки точно в размер ширины выборки и торец. В начале работы фреза используется как сверло, углубляется на нужную глубину. Затем поступательным движением вращающегося инструмента выбирается паз нужной ширины и формы. Срезается металл с боков и одновременно зачищается дно.

Конические

Конические фрезы могут быть цельными и наборными. Угол наклона режущей кромки положительный с вершиной конуса в сторону хвостовика, отрицательный, при обратной направленности.

Сферические

Дисковые фрезы с кромкой сферической формы используют для создания полукруглых канавок. Они изготавливаются цельные и составные с заточкой по контуру.

Как правильно подобрать нужный тип?

Фрезы подбираются в зависимости от технологической операции, которую надо выполнить:

  • грубая обдирка заготовки – торцовые наборные и концевые обдирочные;
  • чистовая обработка по плоскости – цилиндрические;
  • создание канавок – дисковая, торцевая;
  • обработка углов и кромок – угловая, фигурная;
  • выборка шпоночных пазов – шпоночные;
  • вырезка сквозных пазов – Т-образная, угловая, фигурная.

Основной характеристикой инструмента является его размер и допуск.

Особенности выбора для станков с ЧПУ

На станках с ЧПУ производится предварительная и чистовая обработка деталей. Инструмент используется с коническим хвостовиком, типа:

  • цилиндрические;
  • шпоночные;
  • дисковые;
  • торцовые;
  • фигурные.

Фрезы должны быстро меняться и выставляться в шпинделе с большой точностью. Фрезы по металлу отличаются размерами, от инструмента сечением в 2–3 мм, до огромных специальных конструкций, имеющих 600–800 мм в диаметре.

Они представлены большим количеством видов, позволяют изготавливать детали сложной формы. Необходимо правильно подобрать соответствующий инструмент, для создания элемента нужной конфигурации и размера.

Фреза по металлу для ручного фрезера

Ремонт приборов и оборудования часто связан с обработкой деталей из металлов. Для таких работ в домашних условиях и в небольшой мастерской, где нет специального оборудования, может использоваться фреза по металлу для дрели, которая превратит дрель в ручной фрезерный станок. Важным является подбор качественного металлорежущего инструмента, что позволит повысить качество обработки и расширить возможности применения этой рабочей насадки.

При использовании дрели вместо фрезера надо учитывать особенности работы с этим инструментом. Важно помнить:

Электродрель со вставленной фрезой может заменить ручной фрезер по металлу. Фрезеровать дрелью не так удобно как специальным инструментом, но выполнять многие работы можно. Виды фрез по металлу для ручного фрезера:

При работе дрелью по бетону используются твердосплавные коронки с переходниками. Простые виды фрез, работающие в комплекте с электродрелями — это зенковка и шарошка. Они служат для расточки отверстий в металле и черновой обработки.

Конструкция инструментов

По форме зуба фрезы разделяются на остроконечные и затылованные. У остроконечных зубья имеют плоские переднюю и заднюю поверхности, а у затылованных плоская только передняя поверхность, задняя же имеет форму архимедовой спирали. Затачивание остроконечных зубьев производится по задней поверхности и при этом меняется размер инструмента. Поэтому их не рекомендуется часто перетачивать. Затылованные зубья затачиваются по передней поверхности и могут перетачиваться многократно.

Фрезы для дрели могут производиться цельными или сборными. Цельные изготавливаются из одной заготовки. Материал тела инструмента и режущей части один и тот же. Производство таких изделий более экономично. Тело сборной фрезы изготавливается из недорогих марок стали, а для режущей части используют твердосплавные пластины. Это делает инструмент дороже, но улучшает его рабочие характеристики.

Самодельные фрезы

Существует много способов сделать насадки для дрели по металлу своими руками. Основные из них:

  • Можно насадить кремниевое колёсико от зажигалки на подходящую ось и получить хорошо работающую насадку.
  • К фанерному цилиндру приклеить куски наждачки и получить шлифовальный барабан.
  • Обточить дюбель для получения торцевой или отрезной насадки.

Каждый мастер может проявить изобретательность и изготовить такую оснастку, какая требуется для выполнения конкретных работ.

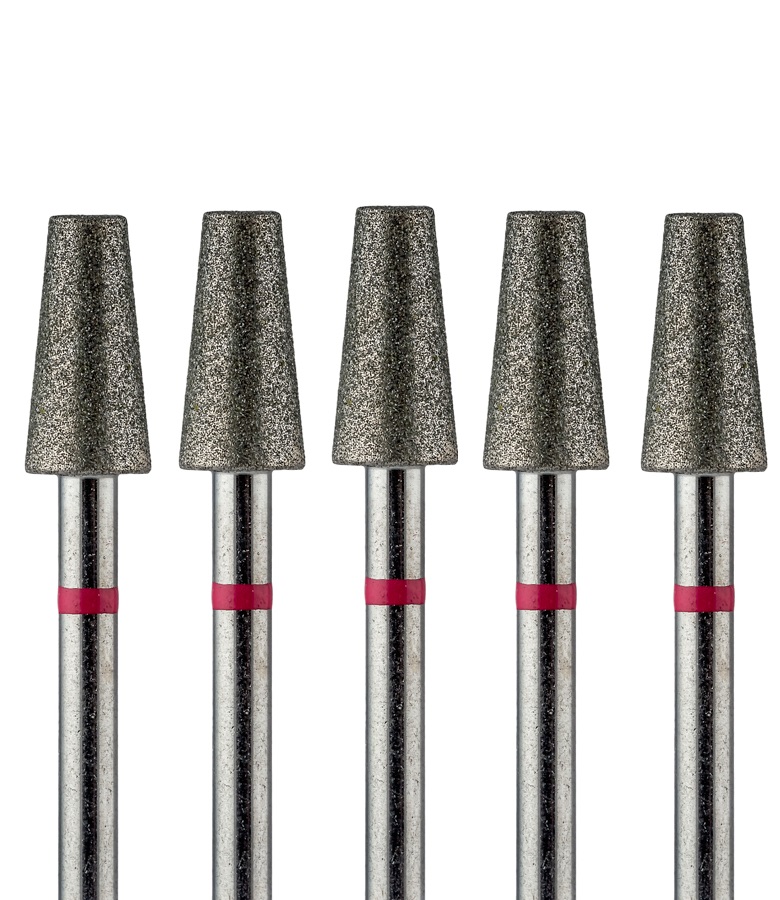

Борфреза по металлу

Борфрезы можно использовать с электрической дрелью или шуруповёртом. Борфреза по металлу для дрели, которая ещё называется шарошка, выполняет операции по зачистке и шлифовке металлических поверхностей. Гравировка и растачивание отверстий до требуемых размеров тоже могут выполняться борфрезами. Оборудование, на которое устанавливаются шарошки, должно иметь большую скорость вращения. Рабочая часть борфрез может иметь очень малые размеры. Этот мини-инструмент применяется для гравировальных и ювелирных работ, с его помощью изготавливаются матрицы и литейные формы.

Борфрезы часто используются совместно с бормашиной, иногда называемой дремелем. Это название пошло от немецкой фирмы «Дремель», которая производит оборудование и оснастку для фрезерных и гравёрных работ. При выполнении гравировки по дереву или металлу с использованием шуруповёрта или электродрели устанавливают гибкий вал и насадку для крепления шарошки.

Для работы по дереву

Обработка деревянных заготовок не вызывает таких трудностей, как работа с металлом. С помощью фрез для дрели по дереву можно осуществлять и черновую, и чистовую обработку заготовок. Для ручного инструмента применяются фрезы, у которых хвостовик имеет диаметр 8 или 12 мм. При обработке различных материалов из древесины используются разные виды фрез. Виды фрез по дереву:

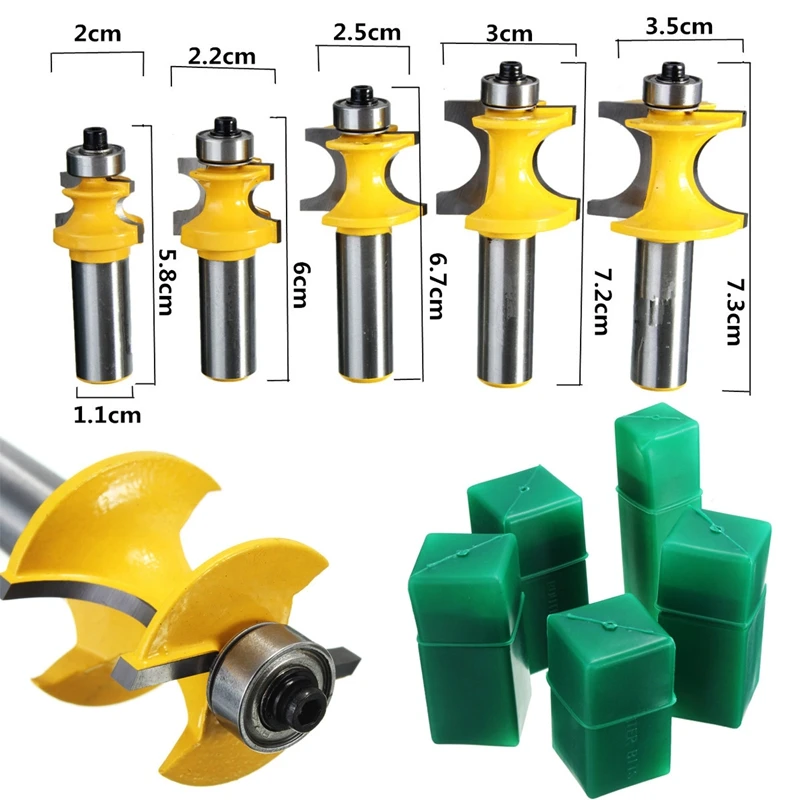

  • Калёвочные. Применяются для скругления углов.
  • Дисковые. Служат для вырезания различных пазов и канавок.
  • Галтельные — для создания полукруглых канавок.
  • V-образные. Используются для вырезания пазов на плоских поверхностях.
  • Шиповые — для выполнения пазов типа ласточкин хвост.
  • Кромочные — для обработки краёв изделий.
  • Цилиндрические — для обработки плоских поверхностей.

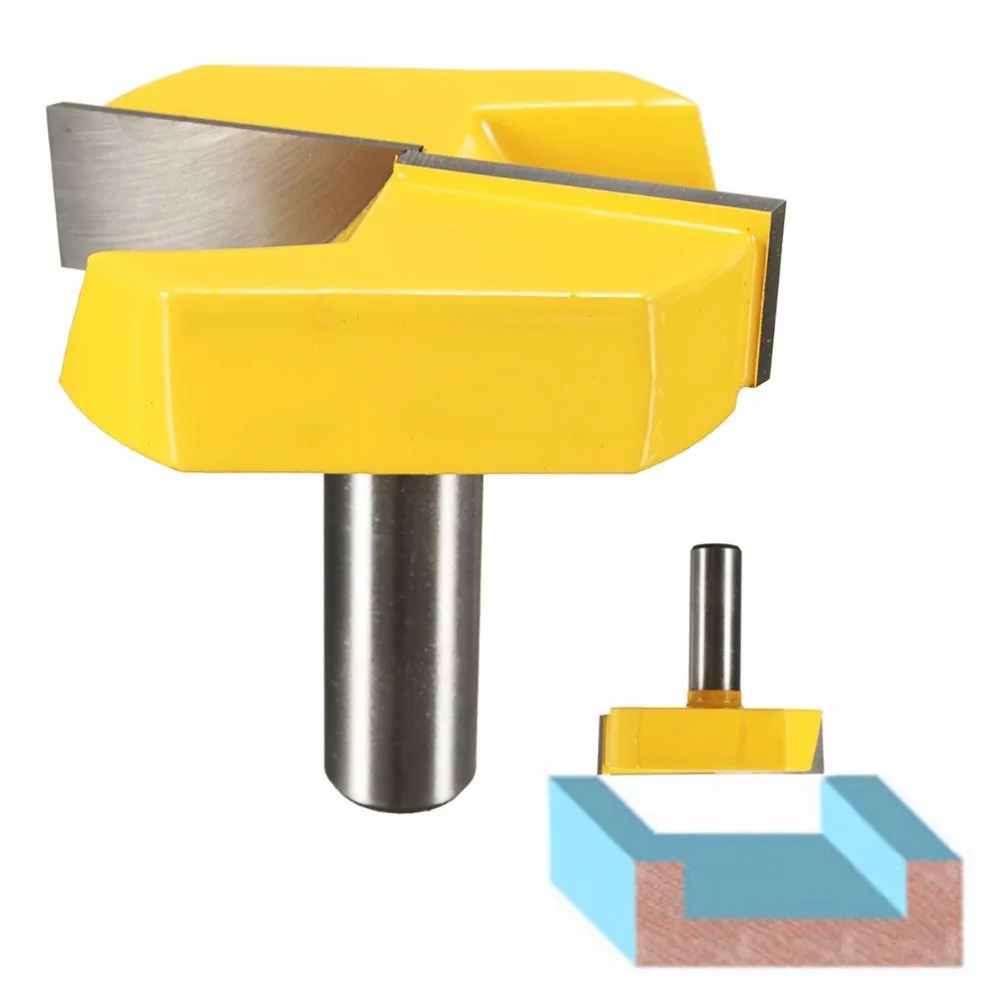

  • Торцевые — для производства углублений и выемок.
  • Конусные — снимают фаски с кромок.
  • Свёрла, предназначенные для выполнения отверстий в дереве.

Для выполнения различных технологических операций подбирается необходимый вид инструмента. При работе с режущим инструментом нужно соблюдать правила техники безопасности. В процессе обработки отлетают кусочки обрабатываемого материала, возможны и поломки режущего инструмента. В целях безопасности надо одевать защитные очки и перчатки.

Обработка металлических изделий в домашних условиях в значительной степени стала упрощена, благодаря разработке новых инструментов.

Ручной фрезер считается одним из наиболее востребованных приспособлений.

Однако для правильного определения необходимых расходных инструментов желательно ознакомиться с разновидностями доступных фрез по металлу, а также их функциональными характеристиками.

Фрезы по металлу для ручного фрезера могут быть куплены в специализированных магазинах.

Как работает фреза

Фрезер по металлу

Область применения данной разновидности инструментов по обработке металла – образование углублений конкретной формы, либо поверхностная обработка железной заготовки.

Для возможности выполнения вышеуказанных функций предусмотрены индивидуальные конструктивные характеристики таких фрез.

Сегодня можно рассматривать несколько основных разновидностей фрез по металлу, определяемых по характеру назначения.

Чтобы укомплектовать ручной фрезер необходимой фрезой, используются специальные пальчиковые модели.

Конструктивные характеристики этих приспособлений визуально напоминают сверла, состоят из главной и хвостовой рабочих частей. Основной отличительной особенностью считается способ движения детали, а также инструмента. Обрабатывающая часть по металлу всегда будет вращаться, а железная заготовка – подставляться под фрезу.

При помощи пальчиковых комплектующих могут быть выполнены такие разновидности обработки металлических заготовок:

  • Шлифовка кромки осуществляется для возможности скрепления разнообразных заготовок друг с другом. Таким образом может быть создан узел по принципу шип/паз.
  • Подготовка детали к установке фурнитуры.
  • Поверхность плоских заготовок может быть обработана таким образом, чтобы им была предана некая объемная форма. В большинстве примеров так обрабатываются изделия сложной конфигурации.

Опытные мастера, практикующие обработку металлических изделий при помощи специальных инструментов, могут назвать множество различных методов применения пальчиковых фрез. Однако для того, чтобы правильно выбрать подходящую фрезу, желательно ознакомиться с имеющейся на сегодняшний день классификацией этих приспособлений.

Какие бывают фрезы по металлу

Фрезы по металлу для ручного фрезера, купить которые можно в специализированных магазинах, выполняют множество функций.

Фреза по металлу

Если рассматривать возможные варианты технологического назначения фрез, можно определить наиболее масштабную классификацию:

  • Торцовые -применяются с целью формирования плоскостей, последовательной обработки граней
  • Дисковые необходимы для обработки угловых пазов, а также наклонных поверхностей
  • Четверть угольные нужны для формирования закругленной кромки
  • Торцевые с заточкой под углом 90 о
  • Одноугловые для образования пазов разновидности «ласточкин хвост»
  • Дисковые трехсторонние используются в роторах для электрических двигателей
  • Шлицевые дисковые, способствующие формированию шлиц и разнообразных прорезей
  • Концевые, формирующие открытый паз
  • Для пазов, приспособленных под сегментные шпонки
  • Двуугловые симметричные используются для формирования призматических канавок
  • Фреза-сверло
  • Угловые нужны для снятия фасок и формирования плоских кромок
  • Цилиндрические
  • Полукруглые дисковые
  • Двусторонние дисковые
  • Для качественного образования Т-образных пазов
  • Шпоночные концевые
  • Полукруглые выпуклые для выведения радиусных канавок
  • Отрезные

Также фрезы по металлу классифицируются:

  • По размещению прорезающих зубцов
  • По технологии заточки режущих частей
  • По направлению
  • По типу конструкции инструмента
  • По способу фиксации режущих зубцов
  • По материалу, из которого изготовлены режущие элементы

Поэтому будет немного затруднительно перечислить все варианты классификации фрез по металлу для максимально подробного ознакомления. Фреза по металлу считается специальным инструментом для обработки железных заготовок, функциональные особенности которого базируются на поступательно-вращательных движениях.

Сама по себе фреза считается исходным телом, которому придается вращение, взаимодействующим с поверхностью предмета при его обработке.

Подбор фрезы по металлу должен выполняться с учетом определенных второстепенных особенностей. При выборе приспособления много внимания нужно уделить технологии и качеству заточки фрезы. Характер среза будет определяться остротой основных действующих элементов инструмента.

Материал, из которого создана специальная режущая кромка, тоже имеет большое значение. Широчайшим спросом в наши дни пользуются специальные твердосплавные фрезы, отличающиеся очень высокой температурой накаливания. Прочность этих инструментов доказана многолетней эксплуатацией и положительными отзывами мастеров. Фрезы, созданные из твердосплавных материалов можно применять в процессе обработки наиболее прочных заготовок.

Расточные фрезы

Фрезеровка по металлу

Фрезу по металлу для ручного фрезера, каталог которых описан в этой статье, имеют многоцелевое предназначение.

С целью увеличения отверстий в металлических заготовках многие мастера применяют расточный инструмент.

Основным его отличием от других разновидностей приспособлений считается возможность проведения радиальной регулировки установленных резцов и высокая точность удаления лишних фрагментов металла с внутренних поверхностей.

Глубина полости с используемым расточным инструментом может определяться по разному.

Поскольку при обработке материалов требуется обязательное соблюдение высокой точности, мастера отдают предпочтение только наиболее качественным инструментам.

Конструктивные характеристики расточных средств отличаются и представляют собой несколько различных модификаций. В большинстве примеров преимущество отдается стержневым резцам, укомплектованным только одним срезающим приспособлением, зафиксированным по определенной технологии, предоставляющей возможность регулировки.

Резцы-блоки сконструированы по двустороннему принципу. Поверхность заготовок проходит намного более тщательную обработку, их производительность имеет очень хороший показатель.

Эти фрезы применяются как для финишной, так и предварительной обточки металлических заготовок. Диаметр фрезы может корректироваться по желанию мастера. Самая сложная конструкция у фрезы с расточной головкой, на которой установлено много резцов. Они фиксируются и настраиваются в определенном положении разными методами.

На что обратить внимание

Перед тем, как выбрать подходящую фрезу по металлу, нужно обращать внимание на такие нюансы:

  • Производитель. Желательно покупать фрезы известных брендов, которые уже успели хорошо зарекомендовать себя на рынке. Использование подобного подхода к определению необходимого инструмента дает возможность избежать проблем, связанных с преждевременным завершением эксплуатационного периода заточки.
  • По принципу действия механизма. Фреза должна подбираться под сам фрезер с принятием во внимание его качества и разновидности.
  • Устройство внутреннего крепления. Вместе с качеством самого режущего элемента нужно учитывать возможное соответствие фрезы и ручного станка, и шпона, способного наиболее качественно обеспечить хорошее соприкосновение основания вращающегося патрона с установленным инструментом.
  • От размера фрезы по металлу во многом зависит качество выполняемой работы, скорость и удобство взаимодействия с заготовками. Поэтому желательно выбирать фрезы, представляющие собой нормальное оптимальное вышеупомянутых параметров.

Подбор фрезы по металлу также требует дополнительной проверки. Одним из немаловажных критериев определения качества инструмента является его заточка. Режущая часть будет работать более качественно, если она достаточно острая.

Затраты времени мастера в значительной степени удастся сократить при выполнении фрезеровальных работ. Материал, из которого создается режущая кромка, тоже требует особого внимания во время выбора фрезы.

При изготовлении имеет большое значение температура каления. Прочность хорошо закаленных фрез не вызывает абсолютно никаких сомнений. При обработке металлических заготовок лучше всего использовать специально изготовленные фрезы из твердосплавных материалов. Такие инструменты, можно сказать, единственные подходящие для обработки нержавеющей стали, чугуна, а также титана.

О том, как подготовить идеальную фрезу, можно посмотреть на видео:

Заметили” ошибку? Выделите ее и нажмите Ctrl+Enter, чтобы сообщить нам.

Интернет-магазин «Многофрез» предлагает вашему вниманию фрезы ARDEN для ручного фрезера по доступным ценам.

В каталоге сайте представлен широкий ассортимент продукции, поэтому вы обязательно сможете найти подходящий для себя вариант моделей.

Фрезы для мебели для ручного фрезера включает разные по целевому назначению и форме инструменты. Самые распространенные из них:

для снятия фасок;

для пазов и шипов.

В нашем каталоге ручных фрез от фирмы Arden (Арден) представлено большое разнообразие режущих инструментов, благодаря чему вы можете подобрать изделие нужной конфигурации для выполнения конкретных технологических задач: формирования пазов, гребней и пр.

Выбор фрез по дереву для ручного фрезера в магазине «Многофрез»

Фрезы для ручного фреза имеют разную конструкцию для выполнения определенных функций. В умелых руках эти помощники столяра способны превращать обычный деревянный брусок в настоящее произведение искусства.

Выбирайте подходящий инструмент с учетом назначения. Например, пазовые фрезы для ручного фрезера чаще всего используются для создания пазов, шипов, отверстий, прорезей и т. п., а обгоннная фреза предназначена для облицовочных работ (иногда ее называют «пригоночной»). Инструменты различаются по следующим параметрам:

Профессионалы знают десятки вариантов использования режущих инструментов, но если вы неспециалист, можете смело обращаться за консультацией к нашим сотрудникам. Разобравшись с классификацией и особенностями использования, вы сможете купить фрезу по дереву для ручного фрезера под свои задачи.

Разновидности конструкций ручных типов фрез

Сборные

Самая распространенная модель изделий. Она состоит из болванки с приваренными к ней режущими острыми кромками.

С эргономичными сменными кромками

Фрезы характеризуются продолжительным сроком службы, который обусловлен наличием ножей с двух сторон.

Монолитные

Такой тип отличается высокими показателями прочности и долговечности. Нет риска, что ножик неожиданно отломается. Однако после нескольких процедур затачивания изделие нужно будет заменить.

Виды лезвий инструмента

Эксперты различают типы фрез для ручного фрезера и по лезвиям. Они бывают:

быстрорежущими (HM)– для профессиональной работы с мягкой древесиной или же алюминием;

твердосплавными (HSS)– используются мастерами для качественной обработки твердых материалов, отличаются усовершенствованными характеристиками по сравнению с быстрорежущими лезвиями.

В нашем каталоге представлены режущие инструменты для работы преимущественно с мягкими и твердыми породами дерева. Вы можете купить фрезы ARDEN для ручного фрезера с доставкой по Москве и в другие города России. Мы также отправляем заказы в Беларусь и Казахстан.

Оставьте Ваш номер телефона и наш менеджер свяжется с Вами

>

Какие бывают шпоночные фрезы по металлу — Bezhelme.ru


Сегодня будет разбираться с фрезами, товар довольно специфический и чаще всего используется на производстве, ибо для домашних работ практически всегда хватает обычных сверл. Однако пару раз у нас покупали фрезы для каких-то специфических домашних работ, когда обычные сверла не могли дать желаемого результата. Чаще всего это вот такие работы — формирование ровных пазов в древесине. Хоть фрезы и по металлу, ими очень удобно обрабатывать и дерево.

Итак, шпоночная фреза — она двухперая. На конце 2 режущих кромки. Такие считаются для более черновой обработки. Если будет больше двух — это уже концевая (для более чистовой). Однако не стоит путать, ибо шпоночная фреза может быть и дисковой. Так что правильно будет назвать эти фрезы шпоночными концевыми ( в виде сверла).

На фото выше фрезы с коническим хвостовиком

«Шпонки» различаются по типа хвостовика (как и любые другие фрезы) — хвостовик может быть цилиндрический и конический. Конус — для станков, цилиндр — также для станков, однако можно использовать и во фрезерном станке (обычный домашний фрезер) и в дрели.

На фото — ЦХ (цилиндр. хвостовик)

Далее — материал изготовления. В подавляющем большинстве фрезы изготавливаются из быстрореза — Р6М5, в разы реже можно найти старый добрый сплав Р18, он конечно же котируется выше Р6М5, поскольку данный металл берет даже закаленную сталь. Вот просто шикарный экземпляр высокого качества:

Для обработки самой твердой стали, закаленного металла используются фрезы с напайками из твердосплавного металла — напайки чаще всего ВК8. Такие фрезы стоят дороже и найти их в продаже сложнее. Фото:

Защищенные от ржавения рабочего диапазона фрезы — с титановым покрытием (напыление карбита титана), желтый наконечник. Конечно, защитный слой призван защитить не только от ржавения, считается, что фреза прослужит чуть дольше, чем обычная. По отзывам работников, это всего лишь миф. Тем не менее, когда рабочая часть фрезы защищена от ржавчины — это очень хорошо, особенно если инструмент хранится в помещении с высокой влажностью.

Какие фрезы больше всего котируются по качеству? Тут сразу могу сказать — времен производства СССР, со знаком качества. Найти такие будет сложно, но они того реально стоят и некоторые продавцы, знающие о высоких показателях качества, ценник завышают.

Как я уже говорил, такие фрезы чаще всего используются в производстве. Однако фрезы небольшого диаметра с цилиндрическим хвостовиком просто шикарно подходят для ручных фрезеров.

У нас чаще всего брали шпонки на 6 и 8 мм диаметром(фото выше). Обработка дерева просто идеальна получалась.

разновидности инструмента и особенности выбора — РИНКОМ

Обработку заготовок из металла в домашних условиях можно выполнять при помощи ручной дрели с установленной на ней фрезой. Подобные насадки подходят для несложных технологических операций (расточки отверстий, шлифовки кромок, нарезания пазов).



Фотография № 1: Ручная дрель с фрезой

Для части фрезерных работ применимы практические все дрели. Однако удачнее подобрать модель с высокой скоростью вращения — не менее 1500 об/мин. Второе условие точной обработки — способность инструмента выдерживать значительные боковые нагрузки. Запас прочности дрели позволит реже менять подшипники, если фрезерование планируется проводить часто.



Фотография № 2: Патрон дрели должен надежно затягиваться

Проверьте также, чтобы инструмент имел надежный патрон. Качественный захват хвостовика при фрезеровании важен, поскольку нагрузки будут больше, чем при сверлении. В идеале, патрон должен регулироваться затяжным ключом. Далее расскажем, какие фрезы подходят для установки на дрель.

Разновидности фрез по металлу для дрели

Фрезы для металла, которые можно устанавливать на электродрель, бывают нескольких типов.

  • Торцевые. Наиболее популярный тип изделий с вертикальной осью вращения. Подходят для обтачивания плоских поверхностей и снятия металла нужной толщины.



Фотография № 3: Торцевые фрезы

  • Дисковые. Режущие зубья располагаются как на боковых частях, так и на торце. Предназначены изделия для вырезания канавок и пазов.
  • Цилиндрические. Прямые или винтовые режущие кромки на инструменте расположены на боковой части. Наибольшей точности и аккуратности работ позволяют добиться насадки с винтовыми зубьями. Ось вращения находится в горизонтальной плоскости. Сфера применения — обработка ровных поверхностей.



Изображение № 1: Цилиндрические фрезы

  • Концевые. Имеют основные режущие кромки на боковой части фрезы и вспомогательные на торце. Подходят для вырезания пазов, уступов, выемок.
  • Фасонные. Предназначены для обработки фасонных изделий.



Фотография № 4: Фасонные фрезы

  • Угловые. Отличаются сложной конструкцией. Бывают одно- (с режущими кромками на боковой конической части и торце) и двухугловыми (с кромками на смежных конических частях). Используются для обработки наклонных плоскостей и пазов углового типа.

Конструкция фрез по металлу

Все виды фрез имеют конструкционные отличия. Фрезы концевого типа оказываются наиболее разнообразными. Однако инструменты других форм также различаются по расположению и конфигурации зубьев.

Режущие зубья

Это основной рабочий элемент фрезы по металлу, который обеспечивает функциональность инструмента. По расположению и конфигурации кромок фрезы бывают остроконечными и затылованными. Изделия первого типа имеют серьезный недостаток: при повторной заточке они меняют геометрические параметры (так как точат их с задней поверхности).



Изображение № 2: Схемы фрез с острозаточенными и затылованными зубьями

Инструмент затылованного типа имеет единственную плоскую переднюю поверхность. Именно ее подвергают переточке. За счет такой конструкции изделия допустимо затачивать неоднократно при сохранении исходной геометрии.

Цельные и сборные конструкции

Инструмент выпускается в цельном и сборном вариантах. Цельная деталь делается из металлической заготовки одной марки. Изделия отличаются небольшой себестоимостью, однако хуже по качеству, чем сборные аналоги.



Изображение № 3: Схема устройства цельных фрез

Сборные системы состоят из двух элементов. При этом тело выполняют из стали недорогих марок, а на режущую часть идут твердосплавные пластины. Изделия отличаются большей ценой. При этом срок службы и эксплуатационные параметры обеспечивают удобство пользования инструментом. Кроме того, сборные фрезы выполняют более точные срезы при повышении скорости операций.

Как выбрать фрезу по металлу для дрели?

При выборе инструмента обращайте внимание:

  • на диаметр изделия;
  • расположение и конфигурацию кромок;
  • тип хвостовика;
  • материал, из которого изготовлена фреза;
  • качество заточки.

Поскольку электродрель — инструмент ручного типа, исключите при выборе фрезы, рассчитанные на установку на автоматические и полуавтоматические приборы.

Если вы остановили выбор на сборном инструменте, проверьте, хорошо ли соединены его части. Режущие пластины скрепляются с телом методом пайки, при этом важную роль играет плотность прилегания. Если соединение плохое, кромки могут вылететь при обработки металла.

Следующий ответственный момент — степень заточки инструмента. Многие компании разработали собственные стандарты подготовки оборудования. Однако в приоритете заточка по типовым схемам, как наиболее проверенная.



Фотография № 5: Набор фрез для дрели

И в завершение о выборе сборных и цельных конструкций. Цельные фрезы предпочтительны, если планируются разовые операции, при этом точность работы не имеет существенного значения. Если же вы часто будете пользоваться инструментом, обратите внимание на сборные модели из твердосплавных пластин.

Лучшие инструменты для резки металла

Выбор лучшего инструмента для резки металла во многом зависит от типа разрезаемого металла, количества, а также от уровня вашего опыта. Несколько разрезов здесь и там требуют совсем другого инструмента, чем, скажем, объемная резка гофрированного листового металла для новой крыши.

Примите меры предосторожности

Резка металла - опасная работа. Как только режущий инструмент коснется металла, горячие острые фрагменты будут выброшены в воздух и могут порезать или обжечь вас.В дополнение к соблюдению инструкций по безопасности каждого инструмента обязательно надевать защитное снаряжение, включая защитные очки, защитную маску и защиту для ушей (резка металла может быть достаточно громкой, чтобы вызвать потерю слуха, если уши не защищены).

Носите правую шестерню

Накройте руки рубашкой с длинными рукавами и наденьте брюки из огнестойкого материала s . Надевайте рабочие ботинки со стальным носком, чтобы защитить ноги, и устойчивые к проколам перчатки, чтобы защитить руки от порезов об острые края или ожогов горячим металлом.Трение металла о металл способствует нагреванию, поэтому не прикасайтесь к металлическим предметам, пока они полностью не остынут. И не позволяйте никому находиться в этом районе, если они тоже не одеты в надлежащую одежду.

Наконец, держите легковоспламеняющиеся жидкости подальше от места, чтобы при появлении искры вы случайно не подожгли свою мастерскую или дом.

Убедитесь, что ваш металлический манометр совместим

Прежде чем начать, убедитесь, что калибр металла (толщина металла) и инструмент, которым вы собираетесь его резать, совместимы.В противном случае вы закончите тем, что сломаете лезвие или инструмент и, возможно, испортите кусок металла, который вы режете в процессе.

Инструменты и методы для резки металла

Ножовка по металлу

Оригинальный металлорежущий инструмент, ручная ножовка, представляет собой простой и недорогой вариант для резки металла (и множества других материалов). Идеально подходящая для небольших проектов и ремонта дома, ножовка, как правило, является одним из первых инструментов, которые покупает домовладелец, благодаря ее низкой стоимости и универсальности.

Ножницы для жести

Как и ножницы, ножницы для жести - недорогой ручной инструмент, который режет прямо или, если лезвие изогнуто, режет кривые и круги. Ножницы по олову идеально подходят для резки мягких металлов, таких как алюминий и медь, и особенно полезны для резки листового металла, водостоков, металлической кровли и шпилек. Благодаря острым лезвиям ножницы для жести обычно оставляют гладкую кромку.

Как резать гофрированный металл оловянными ножницами

  1. Наденьте защитное снаряжение и соблюдайте все меры предосторожности.
  2. Держите ножницы для жести, как ножницы.
  3. Раскройте лезвия как можно шире, а затем сделайте длинные гладкие надрезы.
  4. Если одна сторона металла поднимается вверх, откатите ее назад, чтобы она не мешала вам, и продолжайте прорезать кусок, пока не закончите.

Пневматические ножницы по металлу

Этот электроинструмент, усовершенствованный по сравнению с ручными ножницами для жести, пригодится, когда ваш проект требует резки объемных или длинных металлических листов. Он не только может быстро делать много чистых резов, но также может обрабатывать более толстый металл.

Угловая шлифовальная машина с отрезным кругом

Угловая шлифовальная машина - это полезный электроинструмент, столь же универсальный, как и есть. Помимо резки камня, плитки, бетона и раствора, этот инструмент может резать различные металлы, от алюминия до стали, просто заменив отрезной круг на отрезной круг по металлу. Отрезной диск особенно полезен, когда вам не нужна сверхгладкая кромка, он может довольно быстро прорезать арматуру, ограждения, ржавые болты и особо твердые металлы, такие как сталь.

Холодная пила

В отличие от отрезной пилы (которая похожа на угловую шлифовальную машину, но намного больше), холодная пила использует охлаждающую жидкость, чтобы металл, который разрезается, не подвергался трению и не был слишком горячим, обеспечивая при этом чистые и точные пропилы. Холодная пила - дорогой инструмент, но если вы регулярно обрабатываете и режете металл, это того стоит; лезвие не изнашивается так быстро, как это обычно бывает у других металлорежущих инструментов, и вам не придется менять его так часто.

Циркулярная пила

с лезвием для резки металла или циркулярная пила по металлу

Кровля, листовой металл и гофрированный металл - в основном любой металл, который обычно требует простого прямого пропила - можно разрезать циркулярной пилой с правильным лезвием.И, в зависимости от того, какое лезвие вы выберете, вы можете сложить пару частей и разрезать их все сразу, сократив время резки.

Как распилить металлическую кровлю дисковой пилой

  1. Наденьте защитное снаряжение и соблюдайте все меры предосторожности.
  2. Установите лезвие для резки металла в циркулярную пилу.
  3. Если металлическая кровля имеет переднюю и заднюю части, разрежьте ее так, чтобы задняя сторона была обращена вверх.
  4. Отметьте линию, на которой вы будете резать металл, и приступайте к ее резке.

Ленточные пилы

Не только отлично подходит для объемной резки труб и плоского материала, но и ленточные пилы также точны - оптимальны для резки нестандартных форм или сложных углов. Тип металла, его толщина и выбор лезвия будут влиять на скорость резки.

Как разрезать металлическую трубу ленточной пилой

  1. Наденьте защитное снаряжение и соблюдайте все меры предосторожности.
  2. Вставьте трубу в зажим для тисков на станке перпендикулярно лезвию.
  3. Включите пилу и медленно опустите полотно, слегка надавив на трубу.
  4. Продолжайте медленно увеличивать давление до тех пор, пока труба не будет разрезана.
  5. Зачистите заусенцы.

Кислородно-ацетиленовая горелка

Этот инструмент смешивает кислород с ацетиленом (углеводородный газ) из резервуаров, и как только вы зажжете сопло, высокотемпературное пламя позволит вам разрезать толстые куски металла, которые иначе невозможно было бы сделать другими методами. Горелка также работает быстрее и намного тише, чем пила, но требует некоторой практики для ее правильного использования.

При правильном использовании большинство из этих методов не оставляет заусенцев или острых краев. Если это так, возможно, вы режете слишком быстро или ваше лезвие стало слишком тупым. Чтобы удалить заусенцы, воспользуйтесь помощью инструмента для удаления заусенцев, металлического напильника или прикрепите к угловой шлифовальной машине откидной диск, чтобы сгладить металлические детали.

Металлорежущий инструмент | Режущие инструменты для стали для продажи через Интернет

Металлорежущие инструменты

Наши стальные режущие инструменты на продажу необходимы для обработки и формовки деталей.Без этих инструментов металлообрабатывающая промышленность практически не существовала бы. Один из самых умных инвесторов нашего времени, Уоррен Баффет, даже предусмотрительно купил в 2006 году компанию по производству режущего инструмента, зная, насколько важны режущие инструменты для производства в Соединенных Штатах. Эта компания стала одним из крупнейших вложений в его портфель. Думаю, это говорит о том, что режущие инструменты - это не шутки. Это одни из самых ценных инструментов, которые производство может использовать в наши дни для создания деталей.

Простым режущим инструментом может быть пила, которую вы держите в руке для более сложных разверток с твердосплавными наконечниками. Режущие инструменты для металлообработки подразделяются на три очень разных типа: одноточечные, многоточечные и абразивные. Режущие инструменты с одноточечной резкой делают именно это. Существует единая точка соприкосновения, например, когда ленточная пила разрезает деталь. Когда режущий инструмент использует несколько поверхностей для резки, это называется многоточечным режущим инструментом. Когда вы, например, исследуете сверло или развертку, вы действительно можете увидеть, что спираль имеет несколько вершин или канавок.При повороте на станке режущий инструмент будет контактировать с деталью в самых разных точках. Абразивные режущие инструменты работают именно так, как звучит из названия. Это просто еще одна форма режущего инструмента с высокоскоростным вращением, например, в настольном шлифовальном станке - колесо трется о деталь и таким образом удаляет материал.

Лучшие режущие инструменты бывают разных видов, таких как инструменты для сверления отверстий, индексируемые, фрезерные, резьбонарезные, расточные, развертки и токарные. Penn Tool Co. предлагает огромное разнообразие стальных режущих инструментов на продажу .От зенкеров, концевых фрез, корпусных фрез, коронок для обработки металла , расточных оправок, продольно-резательных станков, протяжек, сверл, накатных инструментов, метчиков, инструментов для трепанации, долбежных пил, разверток, держателей долот, сменных пластин и ленточных пил. Их слишком много, чтобы упоминать. Penn Tool Co. предлагает инструменты от ведущих мировых производителей, включая TMX Cutting Tools, Micro 100, YG-1, Keo, Noga, Shaviv, Bison, SPI, Tapmatic, Aloris и многие другие. В нашем списке продуктов наверняка будет много металлорежущих инструментов, которые помогут вам со всеми вашими потребностями в металлообработке.

международных концепций строительства | Профессиональный инструмент для бетона и кирпичной кладки

Если вы когда-нибудь задумывались, что могут резать болторез, вы не одиноки. Болторезные станки бывают самых разных типов и размеров, каждый из которых способен прорезать различные материалы. Как правило, болторезные станки используются для резки тяжелых металлов, с которыми не могут коснуться простые ножницы - болтов, проволоки, звеньев цепи, замков и т. Д.Когда вам предстоит тяжелая работа по резке, включающая в себя разрезание массивных металлов, вам лучше всего подойдут болторезные станки.

Что могут резать болторезом?

Благодаря своей конструкции, болторезные станки способны значительно увеличить прилагаемое к ним усилие, так что 50 фунтов приложенного усилия могут превратиться в почти 4000 фунтов силы резания. Такая конструкция делает их идеальными для резки различных типов металлов, в том числе:

  • Провода
  • Кабели
  • Звено цепи
  • Замки навесные
  • Болты
  • Гвозди
  • Сетка
  • Трубопровод
  • Листовой металл

Металл практически любого типа и толщины можно разрезать с помощью болторезных станков, в зависимости от того, какой стиль и размер вы выберете.

Какие типы болторезных станков я могу купить?

Болторез различаются по конструкции. Но есть несколько распространенных типов:

  • Угловая резка: болторезные станки с угловой резкой имеют головку, которая устанавливается под углом - обычно от 25 до 35 градусов. Это позволяет легко перемещать резаки в ограниченном пространстве и из него.
  • Shear Cut: Болторезные ножницы сконструированы так же, как большие, сверхмощные ножницы - лезвия расположены в перевернутом положении.
  • Clipper Cut: болторезные станки Clipper предназначены для резки по плоской поверхности.Когда вам нужно сделать идеально ровный срез, можно использовать болторезные ножницы.
  • Center Cut: Машинки для стрижки по центру имеют лезвия, расположенные на одинаковом расстоянии. Это самая простая и базовая конструкция болторезного станка.

Как мне выбрать правильную прочность?

Твердость металла измеряется по шкале Бринелля и Роквелла. В зависимости от типа губок и размеров вашего болторезного станка он будет соответствовать определенным рекомендациям по шкале Бринелля и Роквелла.Вы найдете эти рекомендации на индивидуальной упаковке каждой пары болторезных станков.

  • Болторезные станки от 12 до 14 дюймов: они обычно могут безопасно прорезать проволоку с резьбой, стержни и легкие цепи.
  • Болторезные станки от 18 до 24 дюймов: они могут прорезать те же самые типы проволоки и стержней с резьбой, только большего диаметра. Это происходит из-за увеличения рычага, получаемого за счет более длинных рук.
  • Резаки для болтов диаметром от 30 до 48 дюймов: эти крупногабаритные резаки обычно подходят для обработки медного кабеля, стальных стержней и стальных цепей.

Когда вы собираетесь купить новую пару болторезных станков для домашнего использования или на открытом воздухе, следуйте приведенным выше инструкциям, чтобы выбрать подходящую пару для проекта. В случае сомнений обратитесь за рекомендациями к местному специалисту по инструментам.

Покупка нового набора болторезных станков не должна быть сложной задачей, но умение различать типы режущих головок и размер рукояток является необходимым условием для выбора лучших из них для работы. Иногда лучше больше, и это особенно верно, когда вы имеете дело с болторезными станками.

Лучшие болторезы для домашних мастеров (Руководство покупателя)

Фото: depositphotos.com

Будь то разрезание замка с отсутствующим ключом из сарая на заднем дворе или обрезка звеньев металлической цепи для установки ограждения, есть множество веские причины иметь качественный болторез в вашей коллекции инструментов.

Этот мощный инструмент быстро справится с резкой металла и может стать незаменимым инструментом в вашем арсенале. При таком разнообразии форм и размеров выбор болторезного станка для работы может вызвать затруднения.Читайте дальше, чтобы узнать о различных размерах и типах болторезных станков и узнать, почему этот список одних из лучших болторезных инструментов подходит для этого.

  1. НАИЛУЧШИЙ В ЦЕЛОМ: HK Porter Power Link Болторез
  2. НАИЛУЧШИЙ УДАР ДЛЯ БАКА: WORKPRO Болторез
  3. ЛУЧШАЯ ГИДРАВЛИКА: Happybuy Гидравлический резак для арматуры
  4. НАИЛУЧШИЙ КОМПАКТ: Болторез TEKTON
  5. НАИЛУЧШИЕ ТЯЖЕЛЫЕ РЕЗКИ: GreatNeck BC30 30-дюймовые болторезные станки
  6. ТАКЖЕ УЧИТЫВАЙТЕ: Olympia Tools Power Grip Bolt Cutter

Фото: amazon.com

Что следует учитывать при выборе лучших болторезных станков

Когда дело доходит до болторезных станков, большинство домашних мастеров склонны считать, что чем больше, тем лучше. И хотя может быть, что более длинные болторезные станки могут разрезать более толстый металл, они подходят не для каждой работы. Ниже мы не ограничимся размером, чтобы рассмотреть все факторы, которые следует учитывать перед покупкой.

Использование по назначению

Несмотря на название, болторезные станки полезны для гораздо большего количества работ, чем отрезание болтов.Помимо удаления замков с забытыми комбинациями или отсутствующими ключами, болторезные машины могут разрезать проволочную сетку, используемую для усиления бетонных подушек, арматуру, используемую для озеленения, и металлическую проволоку для ограждений из звеньев цепи. Поскольку болторезные станки очень мощные - они могут создавать усилие более 4000 фунтов - их конструкция делает их полезными в качестве мощного режущего инструмента для различных материалов, включая кабели, провода, трубопроводы, листовой металл и гвозди.

Размер и вес

Размер имеет значение, когда дело касается болторезных станков.Чем длиннее рычаги, тем больше рычагов и, следовательно, больше режущая сила. 18-дюймовый болторез может резать металл диаметром до 9/32 дюйма, а 24-дюймовый болторез может резать толщину до 5/16 дюйма, в зависимости от твердости материала.

Большие болторезные станки, длина которых может достигать 48 дюймов, подходят для работы со стержнями из закаленной стали, тяжелыми цепями и толстым резьбовым кабелем диаметром до 7/16 дюйма.

Болторез различается по весу от примерно 2 фунтов для небольших 8-дюймовых фрез до примерно 8 фунтов для больших 48-дюймовых фрез.

Тип разреза

Болторезные станки бывают разных типов, включая угловой, ножничный, клипсовый, центральный и гидравлический.

  • Болторез с угловым вырезом имеет головку, расположенную под углом от 25 до 30 градусов. Такая конструкция упрощает установку головки инструмента для выполнения более низких резов. Болторез этого типа может отрезать гвозди и шурупы, торчащие из дерева заподлицо с поверхностью.
  • Ножницы для срезных болтов имеют перевернутые лезвия, похожие на края стандартных ножниц.В отличие от других болторезных станков, у которых лезвия встречаются, лезвия ножничного типа скользят вдоль каждого, когда они закрываются. Это делает их идеальными для резки кабелей, поскольку они могут аккуратно разрезать жилы кабеля.
  • Болторезные станки Clipper имеют угловое лезвие, идущее к плоской стороне. Небольшой скос на этих лезвиях позволяет им оказывать сильное давление на одну точку фокусировки, увеличивая мощность резания. Так как у них плоская сторона, болторезные ножницы идеально подходят для стрижки гвоздей и выполнения чистых надрезов в листовом металле.
  • Болторезные станки с центральной резкой имеют лезвия со скошенными с обеих сторон лезвиями, которые находятся на одинаковом расстоянии друг от друга. При приложении давления лезвия давят на оба конца, пока не разделят материал. Болторезные станки с центральным вырезом идеально подходят для резки кабелей, труб и металлических стержней.

Гидравлические болторезные станки используют двигатель для привода режущих лезвий. Поршень с гидравлическим приводом перемещает режущую кромку вперед со значительно большей силой, чем могут дать болторезные станки с ручным приводом.Благодаря этой дополнительной мощности гидравлические болторезные станки могут резать мягкие металлы диаметром около дюйма.

Рукоятки

Поскольку вы прилагаете значительное усилие при использовании болторез, важно, чтобы болторезные машины имели удобные и прочные ручки, чтобы защитить ваши руки и продлить срок службы инструмента. Большинство рукояток для болторезных станков состоят из стальных труб, устойчивых к изгибу, и оснащены мягкими ручками для максимального комфорта и контроля.

На рукоятках болторезных станков также есть металлические упоры возле шейки, которые предотвращают их слишком плотное смыкание друг с другом, что приводит к перекрытию лезвий.

Регулируемость

Болты, расположенные на шейке и губках болторезного станка, позволяют регулировать лезвия. Вращение регулировочных болтов губок приводит к тому, что соответствующее лезвие перемещается в сторону шарнира или от него. При повороте по часовой стрелке лезвия сближаются, а при повороте против часовой стрелки - дальше друг от друга.

Регулировка болтов на шейке изменяет угол лезвия, сдвигая концы ближе друг к другу или дальше друг от друга. Правильная регулировка лезвий имеет решающее значение для правильной резки и защиты их от повреждений.

Техническое обслуживание

Лучший способ продлить срок службы болторезных станков - это использовать их по назначению производителя. Попытка разрезать материалы, которые тверже или толще, чем те, на которые рассчитаны болторезные станки, может привести к повреждению лезвия или суставов.

Текущее обслуживание включает смазку соединения маслом, например WD-40, для поддержания его чистоты и бесперебойной работы. Для смазки распылите на стык и дайте растворителю впитаться.

Периодически очищайте и затачивайте лезвие мыльной водой и щеткой.Обязательно просушите его после очистки мягкой тряпкой, чтобы предотвратить окисление металла. Заточите болт, зажав его в тисках и отпилив кромку напильником или угловой шлифовальной машиной.

Наконец, используйте регуляторы шейки, как описано выше, для выравнивания лезвий перед каждым использованием.

Наш лучший выбор

Прочтите некоторые из лучших болторезных станков для вашей мастерской. Они оснащены прочными ручками, мощными режущими головками и поставляются известными производителями.

Фото: amazon.com

Даже с использованием качественного болторезного станка резка металла может оказаться трудоемкой задачей, требующей значительной силы верхней части тела. Этот болторез от HK Porter разработан, чтобы сделать резку более управляемой благодаря конструкции PowerLink, которая увеличивает усилие рукоятки, так что резка становится на 30 процентов проще. Такая конструкция позволяет быстро резать мягкие металлы толщиной до 7/16 дюйма и твердые металлы до 5/16 дюйма, позволяя прорезать все, от металлических стержней до кованого железа.

Он также оснащен большими мягкими ручками, которые позволяют надежно удерживать резак и защищают руки от пузырей. С трубчатыми стальными ручками, устойчивыми к изгибу, и прочными лезвиями из закаленной стали, этот болторез рассчитан на длительный срок службы.

Фото: amazon.com

Болторез - один из тех инструментов, которые большинство домашних мастеров используют нечасто. Имея это в виду, некоторые покупатели могут не захотеть делать большие вложения. С помощью этого болторезного станка WORKPRO можно нарезать болты, не вынимая при этом большой кусок из вашего кошелька.Его кулачки из кованой стали с порошковым покрытием прорезают болты, стержни, цепи и мягкие металлы. Он доступен в четырех различных длинах, с диапазоном мощности резания от диаметра 5 мм для 14-дюймовой фрезы до 12 мм для 30-дюймовой фрезы.

WORKPRO оснащает этот резак большими рукоятками, состоящими из двух разных материалов: один для обеспечения нескользящей рукоятки для максимального контроля и более мягкий материал для комфорта.

Фото: amazon.com

Самые большие ручные резаки для арматуры имеют размер чуть менее 1/2 дюйма для резки мягких металлов.Иногда этого просто недостаточно. Для резки более толстых материалов требуется больше мощности. Этот болторез использует мощность гидравлики, чтобы удвоить диаметр резания до 3/5 дюйма. Это большая режущая сила. Этот болторез имеет головку из кованой стали, несколько сменных режущих лезвий и стальные ручки с прорезиненными ручками для контроля и комфорта. В удобном футляре для переноски предусмотрено место для хранения резака и набора запасных лезвий.

Фото: amazon.com

Несмотря на небольшой размер, этот компактный болторез обладает большой мощностью резания.Он использует прочную головку из легированной стали и составной шарнир для максимального увеличения рычага, позволяя резать болты, провода и кабель с резьбой до 3/16 дюйма в диаметре. Это делает эти лезвия с центральным вырезом идеальными для резки ограждений из звеньев цепи или материалов аналогичного размера.

Болторез TEKTON также долговечен. Ручки в форме трубок устойчивы к скручиванию или сгибанию под давлением, а мягкие резиновые ручки обеспечивают комфорт для ваших рук. При весе всего 6 унций и длине всего 8 дюймов эти компактные, но мощные болторезные станки легко помещаются в пояс для инструментов или в ящик для инструментов, сохраняя их готовыми к импровизированной резке на рабочем месте.

Фото: amazon.com

Для резки твердых металлов требуется твердый металл, и именно это вы получите с этим 30-дюймовым болторезом от GreatNeck. Изготовленный из кованой стали S2, этот болторез достаточно прочен, чтобы прорезать гвозди, болты и другие металлы, не оставляя царапин на режущей кромке из закаленной стали. BC30 имеет более короткую головку, предназначенную для более легкой резки мягких металлов. Две прочные трубчатые стальные ручки поддерживают огромную головку с большими резиновыми накладками, которые позволяют надежно удерживать ручку.

Хотя гарантии - это еще не все, они могут указывать на долговечность инструмента. GreatNeck стоит за болторезными станками BC30 с пожизненной гарантией на качество изготовления и материалы.

Фото: amazon.com

Болторез 42 дюйма - это большой инструмент для хранения или транспортировки на стройплощадку. Olympia Tools использует инновационный дизайн ручки, который добавляет удобство и мощность. Ручки складываются, что позволяет легко сложить даже 42-дюймовую версию для транспортировки или хранения. Полностью выдвинутые рукоятки обеспечивают отличную режущую способность благодаря рукояткам Power Grip.

Olympia Tools разрабатывает свои болторезные станки с более широкими ручками, чтобы равномерно распределять усилие на руки, что снижает болезненность при приложении максимального давления. Ручки также оснащены толстыми резиновыми вставками для превосходного контроля и комфорта. Головка из кованой термообработанной легированной стали означает, что вам придется разрезать много болтов и кабелей, прежде чем эти челюсти выйдут из строя.

Часто задаваемые вопросы о болторезных станках

Прочтите ответы на наиболее часто задаваемые вопросы о болторезных станках.

В. Как вы используете болторез?

Найдите хорошее место для захвата металла, чтобы ручки могли свободно перемещаться. Переместите материал как можно глубже в губки лезвий. Это максимизирует силу резания инструмента. Это также предотвратит выскальзывание материала из губок при надавливании. Медленно и осторожно стяните ручки вместе, чтобы не допустить соскальзывания материала. Медленно увеличивайте давление, пока лезвия не прорежут материал.Не поворачивайте и не скручивайте ручки, так как это может повредить лезвия или шарнир.

В. Как точить болторез?

Вам понадобятся металлические тиски, масло, напильник или угловая шлифовальная машина и чистая ткань для заточки лезвий. Убедитесь, что головка болторезного станка чистая, затем надежно зажмите ее в тисках. Используя болгарку или напильник, подпилите лезвие, соблюдая скошенный угол лезвия. Не затачивайте лезвие, как лезвие. Болторез имеет скошенную кромку, которая раздвигает материал.Он не режет металл, как лезвие. Протрите лезвие тканью, затем смажьте его растворителем для смазки металлов.

В. Какой размер болторезного станка следует использовать, чтобы разрезать замок?

Набор 24-дюймовых болторезных станков может разрезать металл диаметром до 7/16 дюймов, что позволяет резать болты на большинстве стандартных навесных замков. Для более качественных навесных замков из более твердого металла используйте 36-дюймовый болторез.

Переход на новый уровень обработки нержавеющей стали

Советы по правильному выбору режущих инструментов, траекторий и станков

Нержавеющая сталь - это далеко не неизвестное количество в механических цехах.Тем не менее, особенно в автомобильной и авиакосмической промышленности, инструменты и методы резки постоянно развиваются для оптимизации производительности, особенно по мере того, как детали становятся более сложными.

Винтовые фрезы HARVI Ultra 8X Kennametal обеспечивают высокую производительность съема металла, особенно жаропрочных сплавов, и идеально подходят для обработки деталей конструкции планера.

Взять аэрокосмические компоненты. Кронштейн, который мог бы быть отдельным компонентом, вероятно, будет включен в большую часть, что потребует большей точности и гибкости станка.

Для таких популярных сплавов, как осажденно-закаленные 15-5 и 17-4, машиностроители и производители инструментов продолжают вводить новшества в варианты обработки. Обучение обработке нержавеющей стали продолжает развиваться.

Сусло для станков

Помимо правильного инструмента, скорости и подачи, мастерским нужны тяжелые и хорошо построенные машины с качественными компонентами и прочным литым фундаментом, - сказал Майк Коуп, технический специалист по продукции Hurco Companies, Индианаполис.

«Обработка нержавеющей стали может быть сложной задачей, поэтому компоненты, обеспечивающие жесткость, являются ключевыми элементами головоломки - такие вещи, как сплошная коробка или роликовые направляющие вместо простых линейных направляющих на всех линейных осях и большие надежные шарико-винтовые пары для удержания стола в нужном положении во время резка, - сказал Коуп.

Мощный шпиндель также является ключевым моментом, добавил он. «Машины с достаточной мощностью и достаточным крутящим моментом обеспечат гораздо лучшие результаты при резке нержавеющей стали, а также продлят срок службы машины. Станки с более легким режимом работы могут успешно резать нержавеющую сталь, но если станку часто приходится резать, то станок с правильными компонентами обеспечит лучшие результаты и большую долговечность. Также могут быть полезны шпиндели с двойным контактом CAT 50 или BIG Plus ».

Системы управления перемещением

также важны, особенно для оптимальной обработки поверхности и, в некоторой степени, допусков деталей.

«Для получения хорошего качества поверхности необходимо плавное движение», - пояснил Коуп. «Такие функции, как допуск траектории, сглаживание и опережающий просмотр кадра ЧПУ, очень важны. Опережающий просмотр кадра ЧПУ определяет, насколько далеко в предстоящих перемещениях элемент управления начнет готовиться к плавному перемещению, а допуском траектории и параметрами сглаживания данных можно управлять в программе ЧПУ, чтобы влиять на скорость и чистоту поверхности. Эти настройки можно открыть, чтобы обеспечить более быстрое движение при черновой или получистовой обработке, а затем затянуть для чистовой обработки.Смешение настроек поможет сократить время цикла при черновой обработке и по-прежнему обеспечит контроль, необходимый для получения хорошей чистовой обработки поверхности и допусков ».

Система управления перемещением

Hurco имеет возможность просмотра динамических переменных до 10 000 блоков, продолжил Коп, «что означает, что система управления перемещением достаточно умна, чтобы выполнять настройки за вас в зависимости от траектории инструмента. Компания Hurco сделала UltiMotion стандартом для всех обрабатывающих центров, продаваемых в Северной Америке, поскольку управление движением имеет решающее значение для чистовой обработки поверхности, сокращения времени цикла и увеличения срока службы ключевых компонентов станка с ЧПУ.”

Уэйн Вентворт из Mitsui Seiki стоит в рабочей зоне пятиосевого обрабатывающего центра Mitsui Seiki с цапфами. Стол был специально спроектирован для размещения детали диаметром 78 дюймов (198 см).

Марк Гилмор, технический специалист по продукции Takumi USA-CNC Machine Tools, Индианаполис, подтвердил важность жесткой конструкции станка и конструкции вертикальной фрезы для соблюдения жестких допусков. с закаленными нержавеющими марками. «Будучи спроектированы так, чтобы поглощать или изолировать вибрацию сил резания, они также должны иметь возможность ускорять и поддерживать скорости, необходимые для использования современных режущих инструментов и траекторий движения инструмента без увеличения затрат за счет использования дорогих серводвигателей и диски.Разработка линейных рельсов роликового типа заменяет коробчатые конструкции для достижения жесткости и скорости, а также повышения точности и качества поверхности ».

За последние несколько лет, объяснил Мэтт Гиффорд, специалист по продукции аэрокосмических конструкций в Mitsui Seiki USA Inc., Франклин Лейкс, штат Нью-Джерси, «вы видели то, что в отрасли называют высокоэффективным фрезерованием. Вместо больших ступенчатых резов они получают меньшую радиальную глубину резов и более крупные осевые пропилы и работают намного быстрее ».

Инструмент для укрощения нержавеющей стали

Инструмент для резки нержавеющей стали должен выдерживать высокие температуры, чрезмерное скопление режущей кромки и износ.Добавки, такие как сера, могут улучшить обрабатываемость, «но не могут полностью устранить проблемы», - предупреждает Hurco’s Cope. «Эти добавки не допускаются к обработке некоторых более жестких марок нержавеющей стали, таких как 304 и 316.»

Инструменты с большим количеством режущих канавок, конечно, обеспечивают более высокую скорость подачи и больший съем металла. «Однако удаление стружки также является важным фактором», - добавил Коуп. «Традиционно для черновой обработки используются фрезы с пятью или семью канавками, а для чистовой обработки - гораздо большее количество канавок.Часто это твердосплавные фрезы, но существует множество подходящих вариантов вставных фрез ».

Sandvik Coromant M612 - это торцевая фреза, разработанная для обработки корпусов выхлопных газов турбонагнетателей из нержавеющей стали. По заявлению компании, положительная геометрия и качество кромки обеспечивают надежную работу и увеличенное количество компонентов на пластине.

По словам Дэна Такера, менеджера по продукции Sandvik Coromant в западных США, Fair Lawn, N.J., новейшие технологии компании, такие как Inveio и Zertivo, позволили повысить долговечность и продлить целостность режущей кромки пластины для увеличения срока службы инструмента при обработке нержавеющей стали.

По заявлению компании,

Zertivo отличается улучшенной адгезией между подложкой и покрытием и оптимальной целостностью режущей кромки; Сплав GC2334 оптимизирован для сверления нержавеющей стали со сменными пластинами.

Между тем, «плотно упакованные однонаправленные кристаллы Inveio создают прочный барьер для зоны резания и стружки. Это значительно улучшает кратерный износ и износостойкость по задней поверхности ». Кроме того, «тепло быстрее отводится от зоны резания, помогая режущей кромке оставаться в форме в течение более длительного времени при резке.”Сплавы GC2220 оптимизируют токарную обработку нержавеющей стали в стабильных условиях.

«Общим для всех этих материалов является то, что режущие кромки подвергаются сильному нагреву, износу и образованию наростов», - пояснил Такер. «Обязательны большой положительный передний угол и зазор», как и геометрия пластины, которая обеспечивает минимальный контакт и трение между стружкой и поверхностью стружки.

Поскольку нержавеющая сталь может нарастать на пластине, «мы используем более острые - более положительные - передние углы на верхней поверхности пластины, чем мы бы использовали для таких материалов, как сталь или железо, где мы выбираем более прочную геометрию», - добавил Джон Пусатера, специалист по обучению в Sandvik Coromant.«Это похоже на использование острого ножа, а не на использование чего-то, у кого есть подготовленная кромка для повышения прочности. Чем больше зазор, тем точнее инструмент ».

Для черновой обработки, как советовал Такер, «режущие кромки должны иметь минимально возможное усиление прилегания к кромке». Механическим цехам следует «использовать большую глубину резания и скорость подачи в сочетании с более низкой скоростью резания, а не малую глубину и более высокие скорости».

А для получистовой обработки «должно оставаться достаточно материала для чистовой обработки, чтобы инструмент мог выйти за пределы зоны деформационного упрочнения.Избегайте чрезмерного износа по задней поверхности; это приводит к потускнению режущей кромки и образованию зоны деформационного упрочнения ».

Для чистовой обработки «используйте подъемное фрезерование и по возможности избегайте прерываний». По возможности используйте больший угол подъема и используйте смазочно-охлаждающую жидкость только при работе на более низких скоростях резания ». Типичный диапазон скоростей составляет от 590 до 1300 футов в минуту (180-396 м / мин).
Sandvik Coromant планирует в ближайшем будущем выпустить новые марки нержавеющей стали ISO S. ISO S относится к термостойким материалам из суперсплавов, «которые в некоторых случаях мы обрабатываем так же, как обработку нержавеющей стали», - сказал Пусатера.«Обычно это относится к использованию инструментов с покрытием PVD для дополнительной остроты, а не к использованию инструментов с покрытием CVD».

По словам Скотта Лоуренса, аэрокосмического специалиста компании Seco Tools LLC, Трой, штат Мичиган, «мы добились успеха с траекториями фрезерования с более легкой стороной, такими как динамическое фрезерование», при оптимизации траекторий движения инструмента для нержавеющих сталей. «Наилучшие результаты достигаются за счет увеличения длины канавки инструмента в сочетании с правильным радиальным зацеплением. Это упрощает нагрузку на шпиндель, а также облегчает его фиксацию с этими типами траекторий фрезерования; это, кажется, хорошо работает для продления срока службы инструмента.Он также посоветовал «выбрать инструмент подходящего размера для обеспечения эвакуации стружки, использовать компенсацию радиуса в углах, чтобы избежать дребезга, и отрегулировать уклон в зависимости от осевой длины резания».

Инструменты Seco Jetstream контролируют нагрев и удаляют стружку, предотвращая опасные путаницы, приводящие к остановке производства, и избавляются от шлангов и соединителей, обычно требуемых для инструментов для прохода охлаждающей жидкости.

У некоторых станкостроительных компаний, добавил он, есть опции для проверки износа инструмента на станке, «помогая сгладить обработку и предотвращая наклеп.Кроме того, сотрудничая с нашим промышленным партнером Fusion Coolant Systems (который предлагает систему смазки и охлаждающей жидкости сверхкритического минимального количества CO2), мы обеспечиваем более эффективное охлаждение, увеличивая производительность и оптимизируя производительность ».

В Mitsui Seiki при испытаниях режущего инструмента с термообработкой 15-5 была достигнута скорость съема материала около 42 дюймов3 (688 см3) в минуту при сохранении превосходной стойкости кромок - без СОЖ.

«Термически обработанный 15-5 не такой липкий, поэтому мы смогли добиться лучшего удаления стружки с режущего инструмента», - отметил Гиффорд, тогда как 17-4 «имеет тенденцию к более абразивному воздействию на режущий инструмент, поэтому он изнашивает ваше острие немного быстрее.”

При резке нержавеющей стали охлаждающая жидкость может быть неправильным выбором, добавил он. «Я обнаружил, что покрытия на режущем инструменте похожи на тепло; они обладают лучшим смазывающим эффектом при нагревании ». Вот почему он, как правило, рекомендует обрабатывать большинство марок 15-5 сухим способом, особенно при наличии режущего инструмента. В таких условиях инструменты имеют тенденцию к растрескиванию под воздействием высоких температур и быстрого охлаждения. «Использование струи воздуха для выдувания стружки, чтобы вы не перерезали стружку, поддерживает температуру внутри инструмента и делает процесс более стабильным.”

Для сокращения времени цикла и обработки растущих объемов данных о траектории инструмента Гилмор из Такуми предложил пару решений.

«В то время как все системы CAM могут создавать траектории HEM (высокоэффективное фрезерование), которые могут сократить общее время цикла обработки деталей, лишь немногие из них идеально оптимизированы для достижения самого короткого времени цикла при одновременном устранении разрушительной высокой нагрузки на режущий инструмент», - пояснил он. «Программное обеспечение VERICUT от CG Tech - это проверенная технология, которая сокращает время на удаление большого количества материала с помощью HEM.Мы стали свидетелями 25-процентного сокращения времени цикла обработки нержавеющей стали благодаря обработке VERICUT траектории инструмента, созданной в программном обеспечении CAM, на стане Takumi h20 ».

По мере увеличения размеров траекторий, создаваемых системами CAM, возможность обработки больших объемов данных на ЧПУ становится жизненно важной. «Вскоре FANUC представит контроллер 0i-MF Plus с большей памятью и высокоскоростными возможностями, которые теперь являются стандартными, а не дополнительными», - сказал Гилмор. «Это обновление увеличит пропускную способность их базового пакета управления при сохранении низких затрат.Система управления FANUC 0i-MF Plus, известная своей надежностью, раскроет потенциал многих фрезерных станков с ЧПУ ».

Применение в аэрокосмической отрасли для нержавеющих марок

Состав таких марок нержавеющей стали, как содержание 15% хрома и 5% никеля в 15-5 PH, делает обработку сложной задачей, - сказал Марк Фрэнсис, штатный инженер инструментальной компании Kennametal Inc., Питтсбург. «Аэрокосмическая промышленность постоянно стремится создавать более легкие, прочные, более эффективные детали - быстрее и эффективнее, - и операции по механической обработке должны постоянно совершенствоваться для поддержки этого стремления», - отметил Фрэнсис.«Гусеницы закрылков из нержавеющей стали - это пример авиационных компонентов, которые наши инструменты и опыт помогли реализовать. Производитель хотел использовать специальную нержавеющую сталь, которая обеспечила бы экономию прочности и веса - с дополнительным преимуществом, заключающимся в том, что практически не требовалось обслуживания в течение всего срока службы самолета ».

Призматические детали, такие как ступица несущего винта вертолета, являются типичной работой для больших пятиосевых обрабатывающих центров Mitsui Seiki.

Однако из-за легирующих элементов в материале эту нержавеющую сталь труднее обрабатывать, - продолжил он.Вместо того, чтобы носить, материал со временем становится тверже. Во время обработки материал может затвердеть, что способствует износу и выходу инструмента из строя.

«Kennametal работала с производителем материалов и производителем самолетов, чтобы определить лучшие сплавы пластин и режущие инструменты для работы, а затем определила передовые методы обработки компонентов из поковки».

По словам Фрэнсиса, сплавы нержавеющей стали PH относительно трудно поддаются механической обработке, так это «матрица из высокопрочного материала и средний предел прочности при растяжении, равный 200 тыс. Фунтов на квадратный дюйм / 1379 МПа.Однако, если есть ковочная окалина, которую нужно разрезать, проблема усложняется. Окалина очень абразивна и может вызвать зазубрины по глубине резания. В зависимости от формы и сложности детали иногда можно использовать фрезерный станок с высокой подачей или копировальный станок (круглые пластины) для удаления окалины перед тяжелой обработкой ».

Kennametal предлагает такие твердые сплавы, как KCSM40 и KCPM40, для черновой обработки, чтобы предотвратить термическое растрескивание и предотвратить преждевременное выкрашивание. Их сочетание с торцевыми фрезами KSRM с круглыми пластинами позволяет удалять окалину и обрабатывать сложные детали.Между тем, по словам Фрэнсиса, фреза HARVI Ultra 8X со сменными спиральными пластинами Kennametal с восемью режущими кромками на пластину обеспечивает высокую производительность съема металла, срок службы кромки пластины и надежность.

«Сверла Kennametal с плоским днищем подходят для множества применений с карманами или труднодоступными участками и позволяют пользователю создать отверстие для доступа других инструментов для завершения процесса обработки», - сказал он.

Линия твердосплавных концевых фрез Kennametal HARVI III для чистовой обработки предназначена для аэрокосмических материалов, чтобы обеспечить «превосходное качество обработки поверхности при очень производительной подаче и выдающуюся стойкость инструмента», - сказал Френсис.«Марка карбида KCSM15 обеспечивает прочность и надежность, ожидаемые при черновой и чистовой обработке деталей в аэрокосмической отрасли».

По словам Гиффорда, выбор станков для производства деталей авиакосмической отрасли меняется. Горизонтальные обрабатывающие центры Mitsui Seiki имеют длину от 630 мм до 2,5 м и производят все, от корпусов приводов и компонентов защелкивающегося типа до более крупных деталей, таких как гусеницы закрылков для крыльев. «Более 1 м - это место, где мы действительно наблюдаем большое увеличение, поскольку детали стали более сложными», - сказал Гиффорд.Детали, которые ранее подходили для станков диаметром 630 мм, были «сцеплены с другой деталью и другой деталью, и теперь это гораздо более крупная структурная деталь, которую необходимо обработать».

Оптимизированная черновая обработка с помощью многозубой концевой фрезы Seco Niagara Cutter. Инструмент разработан для стружкодробления в тех случаях, когда требуется глубина резания до 3-кратного диаметра инструмента.

По его словам, компания конструирует машины с коробчатым транспортером, чтобы они оставались жесткими и прочными, чтобы справиться с необходимыми видами резки. «Мы можем увеличить обороты и быстрее выполнять более легкие разрезы, скажем, для чистовой обработки», - сказал он.«Но для черновой обработки у нас есть большой прочный шпиндель и отливки, которые обеспечивают жесткий станок, который может обрабатывать большую глубину резания и снимать материал с большей скоростью».

Нержавеющая сталь набирает обороты в автомобильной промышленности

Проект Seco Tools показывает, как нержавеющая сталь при правильных обстоятельствах получает все большее распространение в автомобилестроении.

«В настоящее время мы работаем с крупным производителем автомобильного оборудования над фланцем турбонагнетателя для малых двигателей, изготовленным из литой нержавеющей стали 17-4», - пояснил Лоуренс.«Характеристики обработки и состав близки к нержавеющей стали 310. Ранее они применялись в чугуне, но из-за [необходимости] выдерживать циклы нагрева нержавеющая сталь, кажется, лучше справляется с расширением и сжатием ».

Обработка этого компонента из чугуна обычно имеет свои ограничения, продолжил он, но нержавеющая сталь «добавила требований к сохранению допусков и стойкости инструмента. Монтажные поверхности, такие как поверхности прокладок с более высокими требованиями к отделке, являются наиболее требовательными из-за прерывистой резки неровностей литья.С этим текущим клиентом мы смогли провести обширное тестирование требований к отделке в нашей корпоративной лаборатории в штаб-квартире, используя наши инструменты, чтобы гарантировать, что мы можем обеспечить срок службы инструмента и выдержать необходимый допуск ».

В таких случаях, как этот, фрезерование с большой подачей и динамическое фрезерование обеспечивало наилучшую производительность съема без нагрузки на станок или деталь, добавил Лоуренс. «С хорошим программным обеспечением легко добиться допусков деталей».

Отмечая различия между автомобильной и аэрокосмической сферами применения нержавеющей стали, он сказал: «В автомобилестроении, по крайней мере, в моей области, кажется, что речь идет о механической обработке по-другому.На автомобильном рынке больше внимания уделяется центральному процессору, что обусловлено стоимостью режущего инструмента в расчете на одну кромку, а также простотой использования для операторов станков и отсутствием манипуляций с инструментом операторами. Все сводится к тому, какой самый дешевый инструмент может выполнить требуемую операцию ».

Но для аэрокосмической отрасли стоимость используемых компонентов и материалов «требует разных подходов», - сказал Атул Шарма, специалист по аэрокосмической отрасли Seco Tools Canada. «Качество, безопасность и надежность инструмента имеют первостепенное значение.Безопасность и душевное спокойствие, [что не будет] сбоев в работе инструмента, а также соблюдение допустимых отклонений на каждую деталь - более важная задача. Вращение режущей кромки пластины или режущей кромки инструмента дешевле, чем риск повреждения детали ».

Стружколомы с положительным давлением, покрытие Duratomic, стружколом и пластины Wiper помогают достичь лучшего качества обработки и производительности, добавил он.

Фактически, большинство деталей сегодня ближе к форме, близкой к конечной, и обычно сопровождаются моделью, помогающей при программировании. «Новое программное обеспечение, похоже, учитывает эти особенности и позволяет программам выбирать самый быстрый способ удаления материала», - сказал Шарма.«Это включает в себя области динамического фрезерования на детали, для которой в противном случае потребовался бы воздух для резки по стандартной траектории. Я видел более новое программное обеспечение для управления станком в авиакосмической отрасли, которое позволяет оператору загружать модель на USB, загружать ее в станок и выбирать стратегии обработки прямо из зала, используя элементы управления станком ».

Как использовать болторезные станки: прорезать замки, заборы, провода и многое другое

Болторез

- незаменимый предмет при работе с безопасностью и на строительных площадках, но они также обеспечивают множество ценных преимуществ для владельцев малого бизнеса, владельцев собственности, мастеров-мастеров. , и тем, кто любит заниматься ремонтом дома как дома, так и за его пределами.

При утилизации предметов в доме, включая стеллажи, вешалки, старую мебель с пружинами и т. Д., Болторезы могут помочь сломать более крупные предметы, чтобы они были достаточно маленькими, чтобы поместиться в мусорные баки. Болторезы также помогают убрать беспорядок в вашем доме, перерезая проводку, используемую в садах, и старые металлические заборы, которые заменяются. Очистка старых металлических предметов в сарае для инструментов, чистка чердака с помощью открытых гвоздей и шурупов, использование проводов в художественных и ремесленных проектах и ​​обрезка стеллажей, чтобы они поместились в шкафах, - все это также задачи для болторезных станков.

Владельцы малого бизнеса и управляющие недвижимостью, у которых есть торговые площади или дома, часто нуждаются в болторезах, когда предметы были незаконно прикованы цепью к их дверям, гаражам, заборам и т. Д. цепи к вашей собственности. При этом болторез всегда следует использовать в рамках закона и никогда не использовать на замках, которые не являются вашей собственностью.

Хотя большинство людей ассоциируют болторезные станки с большими двуручными инструментами, вы также можете найти компактные варианты, которые поместятся в вашем кармане.Их можно использовать для мелких вещей, таких как гвозди, заборы из звеньев цепи и, конечно же, болты.

Если у вас есть проект, требующий, чтобы болторезные станки работали с различными материалами, у нас есть три отличных варианта, которые превратят тяжелую работу в легкую.

1. TEKTON 8-дюймовый мини-инструмент для резки болтов и проволоки

Обрежьте болты, цепи и проволоку большого сечения с помощью легкого и компактного 8-дюймового мини-болта и кусачки TEKTON. TEKTON требует минимального давления благодаря сложному шарниру, который упрощает резку твердых материалов.Это означает, что его можно использовать для работы с прочными материалами, такими как небольшие болты, цепи, стержни с резьбой и проволока большого сечения.

Плюсы: Стальные ручки устойчивы к скручиванию и покрыты мягкой резиной, что делает их удобными и устойчивыми к скольжению.

Минусы: TEKTON идеально подходит для небольших работ по дому и для поделок, он не режет замки или большие материалы.

Amazon

2. Болторез Neiko Heavy Duty

Более прочные, чем болторезные станки из хромованадиевой стали, болторезные станки Neiko Heavy Duty из высококачественной стали могут прорезать прочные цепи и металлы.Разработанный для легкого профессионального использования, включая безопасность и конструкцию, Neiko оснащен 36-дюймовыми губками из хромомолибденовой стали с лезвиями, подвергнутыми высокочастотной термообработке, которые не вмятины и не ржавеют после многократного использования. Neiko сконструированы с рычагом-опорой, который позволяет резать с минимальным усилием, включая навесные замки, стержни с резьбой, цепи, тросы и многое другое.

Плюсы: Эргономичные ручки расположены под углом и покрыты нескользящим пластиком, при этом обе функции помогают пользователям делать точные разрезы.

Минусы: Челюсти могут сломаться после использования.

Amazon

3. Болторез WORKPRO

Идеально подходит для использования в домашних условиях, WORKPRO может работать с мягким металлом, болтами, стержнями, заклепками и цепями с помощью эргономичной двухкомпонентной противоскользящей рукоятки, которая одновременно удобна и обеспечивает контроль при резке. WORKPRO имеет емкость 3/16 дюйма и станет отличным дополнением к любому ящику с инструментами для разнорабочих. В WORKPRO также используется конструкция рычага с опорой, что упрощает резку с меньшим усилием.Долговечный и разработанный из штампованной хромомолибденовой стали, болторез WORKPRO обеспечивает эффективную резку с дополнительным контролем.

Плюсы: Доступная стоимость, конструкция шарнира рычага требует меньшего усилия для резки.

Минусы: WORKPRO отлично подходит для небольших работ по дому, таких как отрезание тонкой проволоки, шурупов или гвоздей, но не может справляться с тяжелыми работами, такими как навесные замки.

Amazon

4. Болторез Capri Tools Klinge Mini

Большой болторез может пробить толстые куски металла, но иногда вам нужен болторез меньшего размера для таких вещей, как, ну, болты.Его также можно использовать для резки стержней с резьбой, цепей и проволоки. Это удобный ручной инструмент, которым можно пользоваться одной рукой и держать в кармане. Мягкая ручка упрощает использование.

Плюсы : Портативный и мощный вариант для резки гаек, болтов и проволоки. Эргономичные ручки.

Минусы : Не идеален для резки больших предметов.

Amazon

5. Болторез Gunpla 18 дюймов

Если вам нужен полноразмерный вариант для разрезания цепей и замков, этот болторез от Gunpla - хороший вариант.Его длина составляет 18 дюймов, а удобные ручки с изогнутыми захватами позволяют легко использовать рычаг, достаточный для резки более твердых материалов. К тому же ярко-желтый цвет позволит легко найти этот инструмент в гараже.

Плюсы : Удобная эргономичная ручка, большой размер 18 ″.

Минусы : Может предложить более точную стрижку для ногтей меньшего размера.

Amazon

6. Болторез Neiko Heavy Duty, 12 дюймов

Neiko производит множество отличных инструментов, поэтому хорошо, что их болторезные станки бывают разных размеров.Их болторезные инструменты доступны в размерах от 12 ″ до 42 ». Этот конкретный вариант - 12 дюймов, это хороший портативный размер, который по-прежнему предлагает рычаги воздействия. Текстура рукояток обеспечивает удобство использования, а точка опоры рычага дает рычаг без особых усилий.

Плюсы : Компактный, но прочный, простой в использовании без особых усилий. Удобная ручка.

Минусы : Не идеален для больших работ.

Amazon

7. Мини-кусачки для болтов и проволоки, 8 дюймов,

руб.

Этот болторез - еще один миниатюрный вариант, и его длина составляет 8 дюймов.Он оснащен мягкими на ощупь ручками для удобного удержания, а режущие лезвия изготовлены из высокоуглеродистой стали, что повышает долговечность и сопротивляется коррозии. На ручке есть зажим, чтобы держать ее закрытой, поэтому ее легко держать в кармане.

Плюсы : Мягкие ручки и миниатюрный размер, чтобы брать с собой в дорогу. Закрепите ручку, чтобы челюсти были закрыты.

Минусы : Лучше для небольших работ, подобных тем, для которых можно использовать кусачки.

Amazon

Инструменты для резки металла - создание искр

Неважно, садитесь ли вы в свой первый джип или изготавливаете раму для десятого, нам всем нужен какой-то способ резки металла для наших проектов.Выбор подходящего инструмента для работы чрезвычайно важен. Использование неподходящего металлического устройства для нарезки может быть столь же эффективным, как поедание супа ножом для масла, или столь же беспорядочным, как резка помидора бензопилой. Чтобы помочь вам выбрать лучший инструмент для измельчения на Jeep, мы составили список распространенных режущих инструментов и тех мест, где мы успешно их используем. Конечно, есть и другие специальные инструменты для резки металла, но мы решили придерживаться инструментов, которые были наиболее полезными и часто использовались среднестатистическим производителем гаражей.

Ножницы для листового металла
Обычно вы можете купить ножницы для листового металла комплектами по три штуки. В комплекты входят ножницы для правых, левых и прямых резов. По нашему опыту, использование этих средств на вашем Jeep - пустая трата времени и денег. Ножницы предназначены для работы в воздуховоде с плоскими листами тонкого материала, спрятанными на чердаке. Единственное место, где вы действительно можете использовать их на джипе, - это металлический корпус. К сожалению, они не очень подходят для этой задачи.Они часто оставляют острые, некрасивые и неровные края, для сглаживания которых требуется много работы. Другая проблема заключается в том, что у джипов часто есть прослоенные слои листового металла, которые ножницы не могут легко прорезать. Скрытые карманы, загибы и края на тыльной стороне панели кузова делают невозможными прорези в некоторых местах. Ножницы для олова лучше оставить в ящике для инструментов, если только вы не вырезаете патч-панель для быстрого закрытия ржавой дыры в полу на зиму.

Смотреть все 12 фото

Лобзик
Изначально предназначенная для обработки дерева, лобзик можно использовать для резки металла практически любой формы, включая узкие круги.Вам нужно будет загрузить в лобзик подходящие биметаллические лезвия. Он подходит для резки различных форм на тонких плоских листах стали и алюминия для вашего проекта. Если вы хотите избежать царапин на материале, можно наклеить малярный скотч на башмак пилы. Это помогает, но не предохраняет обувь от царапин на тонких окрашенных поверхностях или полированном алюминии. Мы обнаружили, что в большинстве случаев лезвия слишком хрупкие для любого кузова Jeep и отделки крыльев. Мы бы выбрали другой метод обрезки для обрезки крыльев, если только это не все, с чем вам нужно работать.

Смотреть все 12 фото

Циркулярная пила
У большинства мастеров своими руками есть циркулярная пила. Они очень распространены и недороги. Абразивные круги доступны для большинства дисковых пил. Это может показаться фантастической идеей для вырезания прямых линий из листового металла, но на практике это не так уж и хорошо. Дисковая пила с абразивным кругом лучше подходит для резки трубной заготовки и сплошных прутков. Существуют также стальные дисковые пилы, предназначенные для резки алюминия.Мы даже слышали о некоторых людях, которые использовали фанерное лезвие, установленное задом наперед, для резки алюминия, хотя мы не планируем пробовать это самостоятельно. В конце концов, есть инструменты получше для резки металла. Циркулярную пилу следует оставить в столярной мастерской.

Просмотреть все 12 фото

Угловая шлифовальная машина
Угловая шлифовальная машина на 4 1⁄2 дюйма - безусловно, один из самых полезных и недорогих инструментов для изготовления. Помимо дрели, это, вероятно, первый инструмент для изготовления, который вам следует приобрести. Доступны абразивные и шлифовальные круги различных типов и толщины для резки, шлифования и шлифования.Для резки вам нужно использовать диски толщиной 0,045 дюйма. В разумных пределах вы можете прорезать сталь практически любой толщины. Мы легко прорезаем стальные кронштейны толщиной до 1⁄2 дюйма и даже более толстые U-образные болты. Угловая шлифовальная машина диаметром 4 1⁄2 дюйма с тонким отрезным кругом требует большой силы руки и ручного управления, чтобы сделать чистый рез без повреждения диска. Тем не менее, думайте об этом как об инструменте черновой резки. После резки с помощью угловой шлифовальной машины потребуется небольшая очистка и сглаживание.Инструмент может зацепиться за заготовку и спрыгнуть с нее. Если он удалится от вас, он повредит окружающие поверхности. Вращающийся отрезной круг нагревает металл, от которого может гореть краска. По этим причинам это не лучший инструмент для резки окрашенного металла кузова, который должен хорошо выглядеть. Угловая шлифовальная машина действительно лучше всего подходит для работы с необработанной сталью. Он отлично подходит для отрезания ржавых болтов или удаления ненужных кронштейнов с осей и рам. После того, как вы закончите снимать кронштейн, вы можете обработать поверхность шлифовальным кругом или шлифовальным кругом.Если вы хотите зачистить сварной шов для снятия кронштейна, попробуйте использовать абразивные круги толщиной 1/8 дюйма. Для агрессивного шлифования и придания формы поверхности используйте диски толщиной 1⁄4 дюйма. Огромным преимуществом угловой шлифовальной машины является то, что она может резать или шлифовать любой металл, независимо от его твердости. Это то, чего не могут сделать даже самые дорогие пильные полотна. Резка болтов Grade 8 или закаленной стали - это то, что вам нужно для угловой шлифовальной машины. При покупке угловой шлифовальной машины ищите двигатель на 7,5 А, удобную ручку и переключатель.Мы предпочитаем лопастной переключатель, потому что он безопаснее и вызывает меньшую утомляемость рук, чем другие переключатели, представленные на рынке.

Смотреть все 12 фото

Сабельная пила
Если вы думаете о сабельной пиле как о демонстрационном инструменте, вы не ошибетесь. Он не будет резать чисто, особенно в листовом металле, и вам повезет, если у вас получится резать ровно. Это скромный тасманский дьявол режущего устройства, которым можно буквально разрезать машину пополам. Из-за своей агрессивности это, как правило, не лучший инструмент для точной резки или обработки кузова, если только вам не нужно просто обрезать армированную область, где несколько листов металла корпуса свариваются точечной сваркой.Доступны лезвия различной длины с разным числом зубьев. Убедитесь, что вы выбрали подходящее лезвие для работы, и всегда держите его под рукой - вы будете регулярно гнуть и ломать лезвия. Длинный ход сабельной пилы вызовет проблемы в труднодоступных местах, поэтому следите за тем, чтобы кончик полотна не касался проводов, топливных и масляных магистралей или чего-то твердого, что могло бы вызвать его изгиб. Мы предпочитаем безудержную мощность сетевой 120-вольтовой сабельной пилы беспроводным моделям.Однако беспроводные модели очень удобны в полевых условиях и в магазине, если у вас несколько батарей. При покупке сетевой сабельной пилы ищите двигатель мощностью не менее 9,5 А. Если посмотреть на беспроводные модели, большее напряжение означает большую мощность резки. Мы также подошли к модели с литиевой батареей, чтобы уменьшить вес, увеличить время работы и увеличить время автономной работы.

Смотреть все 12 фото

Пила пневматическая
Нет лучшего инструмента для обрезки крыльев и общей резки металла кузова, чем пневматическая пила.Он маленький, легкий и очень маневренный. Чтобы провести прямую линию, требуется определенное мастерство, но это возможно. Однако пневматические пилы потребляют умеренное количество воздуха. Убедитесь, что ваш компрессор может не отставать, сопоставив потребление вашей пневматической пилы с мощностью компрессора. Доступны самые разные лезвия. У нас действительно хорошие результаты, используя ножовочные полотна. Вы можете отломать примерно 2-3 дюйма ножовочного полотна и установить его в пневматическую пилу. Это намного дешевле, чем покупать новые полотна для пневматической пилы. Одно полное полотно ножовки можно разделить примерно на четыре или пять полотен для пневматической пилы.Если вы режете окрашенную поверхность, замаскируйте область двумя или тремя слоями малярной ленты, чтобы защитить краску. Вы также можете перевернуть лезвие, чтобы оно разрезало при движении вперед и отталкивало башмак от металла корпуса. Достаточно провести напильником по свежепрезанной поверхности, чтобы сгладить неровности. Прослоенный листовой металл, который был сварен точечной сваркой, и более толстые материалы в целом значительно замедляют работу пневматической пилы. Более толстые материалы также довольно быстро разъедают зубья на лезвиях.Используйте большие пушки, такие как сабельная пила или угловая шлифовальная машина, для более толстых секций, а затем закончите с помощью пневматической пилы.

Просмотреть все 12 фото

Отрезной инструмент
Отрезные инструменты отлично подходят для точной резки и обрезки. Благодаря своему размеру и конструкции они лучше всего подходят для небольших работ и обработки более тонких материалов, особенно в тесноте. Проблема в том, что большинству из них требуется огромное количество воздуха для выполнения любой работы. Если вы планируете регулярно использовать отрезной инструмент, вам необходимо подобрать мощность компрессора и размер бака в соответствии с требованиями инструмента для кубических футов в минуту.Вы можете обрезать окрашенный металл отрезным инструментом, но вы рискуете поджечь краску, если это проблема. Это удобный компактный инструмент для снятия прихваточных швов или нарезания ржавых болтов. Мы также успешно использовали отрезные инструменты в качестве мини-шлифовальной машины для работы в ограниченном пространстве.

Просмотреть все 12 фото

Die Grinder
Вы можете думать о шлифовальном станке с ротационным напильником как о специальном инструменте, и это вроде как. Ротационные файлы доступны во многих различных формах и идеально подходят для сложных и сложных процедур, таких как переноска двигателя, открытие кармана для головки болта или зазора инструмента или шлифовка трещин в раме для сварки.Единственный остаток, который они оставляют после себя, - это куски металла, вырванные из работы. Инструменты, которые используют абразивные материалы для резки, обычно оставляют после себя кусочки пыли и металла, которые необходимо очистить. Если не очистить, пыль может загрязнить сварной шов. Если вы работаете с алюминием, нанесите на сверло смазочно-охлаждающее масло или воск, чтобы острые края инструмента не забились металлом.

Смотреть все 12 фото

Chop Saw
Разделочная пила делает именно то, что подразумевает ее название.Это относительно грубый и недорогой инструмент для эффективного выполнения черновых пропилов в трубах, прутковой заготовке и даже в стальном листе шириной менее 4–5 дюймов. Если вы поставите стальной лист вертикально, вы сможете прожужжать через материал толщиной в полдюйма или более толстый. Мы даже отрезали 3-дюймовые осевые трубы толщиной 0,500 с помощью отрезной пилы, но вам нужно набраться терпения. Разрезы обычно не очень квадратные; это грязно; и tt производит много искр и стреляет ими по цеху, разбрызгивая абразивную пыль и металлические кусочки повсюду.Это хороший инструмент для использования на улице. Поищите отрезную пилу с двигателем не менее 15 А и прочными тисками. Приятно иметь функцию быстрого отсоединения, которую можно найти на некоторых тисках для отрезных пил. В большинстве отрезных пил используется обычный 14-дюймовый абразивный отрезной круг, который можно найти где угодно менее чем за 10 долларов. Одно колесо сделает сотни разрезов до износа. Если вы регулярно отрезаете какие-либо трубы для клеток и бамперов, то вам просто необходимо использовать отрезную пилу. Это если у вас нет бюджета на пилу для холодной резки, и если это так, вы не читаете эту историю.

Просмотреть все 12 фото

Torch
Вы можете резать сталь практически любой толщины с помощью кислородно-ацетиленовой горелки. Все, что требуется, - это правильная регулировка наконечника и газа. Порез может быть действительно неряшливым и некрасивым или чистым и гладким, все зависит от того, насколько устойчива ваша рука. Купите насадки, предназначенные для резки материала, с которым вы планируете чаще всего встречаться. Наконечники размером 000, 00 и 0 подходят для большинства проектов Jeep и дают возможность прожигать сталь толщиной от 1⁄8 до 1⁄2 дюйма.Изогнутый наконечник для строжки невероятно удобен для продувки сварных швов на кронштейнах. Для чистой работы большинству из нас почти всегда потребуется шлифовать и гладить поверхность, вырезанную резаком. Другие преимущества установки кислородно-ацетиленовой горелки включают возможность сварки газом и пайкой. Добавьте к своему снаряжению недорогой наконечник бутона розы, и вы можете использовать фонарик, чтобы нагреть и помочь ослабить застрявшие болты или согнуть металл. Обычно вы не хотите резать более тонкие материалы, например, металлический корпус. Нагрев, очевидно, обожжет краску, но, что еще более важно, он покоробит металл.Для резки следует использовать резаки для снятия тяжелых осей и кронштейнов рамы или резки стального листа. Доступны баллоны с кислородом и ацетиленом разных размеров, но кислородно-ацетиленовая горелка не компактна. Он занимает много места, поэтому его сложно оправдать в небольшом гараже, особенно если вы не планируете часто его использовать.

Просмотреть все 12 фото

Плазменный резак
Хотя плазменный резак не так универсален, как резак, он намного чище и работает холоднее, чем кислородно-ацетиленовый резак.Процедура выполняется достаточно быстро, поэтому обрезанный материал не поглощает столько тепла, как кусок, вырезанный горелкой. Это поможет предотвратить коробление более тонких материалов. Как и в случае со всеми инструментами, для которых требуется сжатый воздух, вы должны согласовать мощность вашего компрессора с требованиями к плазменной резке. Большинство проектов Jeep можно выполнить с помощью плазменной резки, способной резать сталь толщиной до 3⁄8 дюйма. Более мощные и дорогие плазменные резаки в большинстве случаев не нужны. Плазменный резак можно использовать для выполнения многих из тех же работ, что и угловая шлифовальная машина, сабельная пила и другие.Вы можете легко снять и повторно использовать кронштейны оси и рамы, наклонив головку горелки, чтобы удалить сварные швы, оставив кронштейн и основной металл нетронутыми. Это требует некоторой практики, но это намного проще, чем использование резака, и гораздо быстрее и чище, чем использование болгарки для выполнения той же работы.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
