Какие детали относятся к крепежным в механическом конструкторе – Что такое крепежное изделие? Виды крепежных изделий и описание способов применения :: SYL.ru

Содержание

крепёжные детали – это… Что такое крепёжные детали?



крепёжные детали
крепёжные дета́ли

детали, предназначенные для неподвижного соединения элементов машин и конструкций. К крепёжным деталям относятся винты, болты, шпильки, гайки, шурупы, гвозди, заклёпки, шпонки, вспомогательные детали – шайбы, шплинты, штифты и др. Они широко применяются в машиностроении, строительстве, приборостроении и других областях техники. Типы и размеры всех массовых крепёжных деталей стандартизованы.


Энциклопедия «Техника». — М.: Росмэн.
2006.

.

  • красностойкость
  • криогенная температура

Смотреть что такое “крепёжные детали” в других словарях:

  • КРЕПЁЖНЫЕ ДЕТАЛИ — стандартные, массового изготовления детали для жёсткого скрепления элементов машин и конструкций. К К. д. относятся металлические (см.): болты, винты, шпильки, гайки, шурупы, заклёпки и т.п., а также вспомогательные детали шайбы и шплинты …   Большая политехническая энциклопедия

  • крепёжные детали — — [Я.Н.Лугинский, М.С.Фези Жилинская, Ю.С.Кабиров. Англо русский словарь по электротехнике и электроэнергетике, Москва, 1999 г.] Тематики электротехника, основные понятия EN fasteningsfastenings …   Справочник технического переводчика

  • крепёжные детали — служат для соединения (крепления) элементов машин и конструкций. К крепёжным деталям относятся болты, винты, шпильки, гайки, шурупы, клинья, заклёпки и т. п. изделия, а также вспомогательные детали (например, шайбы и шплинты). * * * КРЕПЕЖНЫЕ… …   Энциклопедический словарь

  • Крепёжные детали —         детали для неподвижного соединения частей машин и конструкций. К ним обычно относят детали резьбовых соединений (См. Резьбовое соединение): болты, винты, шпильки, гайки, шурупы, глухари, шайбы, шплинты, а также штифты. Основным параметром …   Большая советская энциклопедия

  • КРЕПЁЖНЫЕ ДЕТАЛИ — детали для жёсткого скрепления элементов машин и конструкций. К К. д. относятся болты, винты, шпильки, гайки, шурупы, заклёпки, шпонки и т. п. изделия, а также вспомогат. детали шайбы и шплинты. К. д. стандартизованы и выпускаются в осн.… …   Большой энциклопедический политехнический словарь

  • Крепёжные изделия — Основные виды крепежа  винт и шуруп Крепёжные изделия (крепёж)  детали для образования соединения[1]: болты, гайки …   Википедия

  • Крепёж — это изделия для крепления: болты, гайки, винты, шурупы, саморезы, заклепки, шайбы, штифты, шпильки и др. Крепёж включает в себя и понятие метизы (металлические изделия) стандартизованные металлические изделия разнообразной номенклатуры… …   Википедия

  • Детали машин —   совокупность конструкционных элементов и их комбинаций, представляющая собой основу конструкции машины [1]. Деталью машины называют такую часть механизма, которая изготавливается без сборочных операций [2]. Детали машин является также научной и …   Википедия

  • Резьба — У этого термина существуют и другие значения, см. Резьба (значения). Резьба  равномерно расположенные выступы или впадины постоянного сечения, образованные на цилиндрической или конической поверхности по винтовой линии с постоянным шагом.… …   Википедия

  • Резьбовое соединение — Резьбовое соединение  разъёмное соединение деталей машин при помощи винтовой или спиральной поверхности (резьбы). Это соединение наиболее распространено из за его многочисленных достоинств. В простейшем случае для соединения необходимо… …   Википедия

dic.academic.ru

Крепёжные детали – это… Что такое Крепёжные детали?



Крепёжные детали
        детали для неподвижного соединения частей машин и конструкций. К ним обычно относят детали резьбовых соединений (См. Резьбовое соединение): болты, винты, шпильки, гайки, шурупы, глухари, шайбы, шплинты, а также штифты. Основным параметром резьбовых К. д. является резьба, форма и размеры которой соответствуют стандартам. Болтами, гайками и шайбами осуществляют болтовые соединения, при которых не требуется нарезания резьбы в соединяемых деталях, однако должно быть предусмотрено место для размещения головки болта. Если размещение болтов затруднено или нежелательно делать сквозное отверстие в деталях, используют винты и шпильки. Шайбы ставят под гайку или головку болта для предупреждения смятия поверхностей соединяемых деталей, предохранения их от царапин при завинчивании гаек, винтов и для перекрытия зазора между стержнем болта и отверстием в деталях. Стопорные шайбы и шплинты предотвращают самоотвинчивание болтов и гаек при вибрациях и ударах. К. д. нашли широкое применение во всех отраслях машиностроения. В пределах каждой страны размеры и форма К. д. унифицируются, что учитывается при изготовлении оборудования на экспорт (в международных поставках).

         В СССР действующие стандарты распространены на типы и размеры всех массовых К. д. Вне общесоюзной стандартизации остаются детали, форма и размеры которых определяются специфическими особенностями конструкций и условиями эксплуатации машин, например шатунные болты. Однако и для специальных К. д. резьба, как правило, является стандартной. Стандартизация К. д. позволяет изготавливать их прогрессивными методами на заводах, производящих металлические изделия (метизы).

         Е. М. Стариков.

Большая советская энциклопедия. — М.: Советская энциклопедия.
1969—1978.

  • Крепенский
  • Крепёжные материалы

Смотреть что такое “Крепёжные детали” в других словарях:

  • КРЕПЁЖНЫЕ ДЕТАЛИ — стандартные, массового изготовления детали для жёсткого скрепления элементов машин и конструкций. К К. д. относятся металлические (см.): болты, винты, шпильки, гайки, шурупы, заклёпки и т.п., а также вспомогательные детали шайбы и шплинты …   Большая политехническая энциклопедия

  • крепёжные детали — — [Я.Н.Лугинский, М.С.Фези Жилинская, Ю.С.Кабиров. Англо русский словарь по электротехнике и электроэнергетике, Москва, 1999 г.] Тематики электротехника, основные понятия EN fasteningsfastenings …   Справочник технического переводчика

  • крепёжные детали — детали, предназначенные для неподвижного соединения элементов машин и конструкций. К крепёжным деталям относятся винты, болты, шпильки, гайки, шурупы, гвозди, заклёпки, шпонки, вспомогательные детали – шайбы, шплинты, штифты и др. Они широко… …   Энциклопедия техники

  • крепёжные детали — служат для соединения (крепления) элементов машин и конструкций. К крепёжным деталям относятся болты, винты, шпильки, гайки, шурупы, клинья, заклёпки и т. п. изделия, а также вспомогательные детали (например, шайбы и шплинты). * * * КРЕПЕЖНЫЕ… …   Энциклопедический словарь

  • КРЕПЁЖНЫЕ ДЕТАЛИ — детали для жёсткого скрепления элементов машин и конструкций. К К. д. относятся болты, винты, шпильки, гайки, шурупы, заклёпки, шпонки и т. п. изделия, а также вспомогат. детали шайбы и шплинты. К. д. стандартизованы и выпускаются в осн.… …   Большой энциклопедический политехнический словарь

  • Крепёжные изделия — Основные виды крепежа  винт и шуруп Крепёжные изделия (крепёж)  детали для образования соединения[1]: болты, гайки …   Википедия

  • Крепёж — это изделия для крепления: болты, гайки, винты, шурупы, саморезы, заклепки, шайбы, штифты, шпильки и др. Крепёж включает в себя и понятие метизы (металлические изделия) стандартизованные металлические изделия разнообразной номенклатуры… …   Википедия

  • Детали машин —   совокупность конструкционных элементов и их комбинаций, представляющая собой основу конструкции машины [1]. Деталью машины называют такую часть механизма, которая изготавливается без сборочных операций [2]. Детали машин является также научной и …   Википедия

  • Резьба — У этого термина существуют и другие значения, см. Резьба (значения). Резьба  равномерно расположенные выступы или впадины постоянного сечения, образованные на цилиндрической или конической поверхности по винтовой линии с постоянным шагом.… …   Википедия

  • Резьбовое соединение — Резьбовое соединение  разъёмное соединение деталей машин при помощи винтовой или спиральной поверхности (резьбы). Это соединение наиболее распространено из за его многочисленных достоинств. В простейшем случае для соединения необходимо… …   Википедия

dic.academic.ru

Классификация крепёжных изделий | Строительный справочник | материалы – конструкции

Широко применяемые в машиностроении неподвижные соединения делят на два вида: разъёмные (выполняемые в основном с помощью резьбовых крепёжных изделий — болтов, винтов, шпилек и гаек) и неразъёмные (выполняемые различными видами заклёпок, сваркой, пайкой, склеиванием).

Резьбовые и клёпаные соединения широко применяются во всех отраслях машиностроения, и на них приходится до 35% общей трудоёмкости сборочных работ. Номенклатура применяемых крепёжных изделий велика и имеет тенденцию к росту. Это обусловлено тем, что создание новых прогрессивных изделий, как правило, более дорогостоящих, не исключает возможности использования в простых малонагруженных узлах традиционных дешёвых крепёжных изделий (болтов, винтов, гаек, заклёпок, шайб), гарантирующих требуемые потребительские качества машин. Например, промышленность США производит более двух миллионов типов крепёжных изделий, в том числе стандартных (по терминологии США) более 50 тыс., на общую сумму в несколько миллиардов долларов в год.

Классификатор государственных стандартов крепёжные изделия общемашиностроительного применения относит к группе ГЗ, которая включает в себя следующие классы: Г31 — болты; Г32 — винты, шпильки; ГЗЗ — гайки; Г34 — заклёпки; Г36 — шайбы, шплинты; Г37 — штифты; Г38 — прочие промышленные метизы. В настоящее время разработаны и освоены в различных отраслях машиностроительного комплекса многие виды прогрессивных крепёжных изделий, которые отсутствуют в Классификаторе государственных стандартов. Разнообразие крепёжных изделий по конструктивным, технологическим, функциональным и другим признакам затрудняет исчерпывающую классификацию и описание их. Однако все крепёжные изделия можно разделить на пять групп. Основой классификации является один наиболее характерный признак, определивший название каждой группы, а именно: крепёжные изделия массового применения; высокопрочные резьбовые крепёжные изделия; крепёжные изделия для односторонней постановки и безударной клёпки; крепёжные изделия для высокоресурсных и герметичных соединений; крепёжные изделия для соединения полимерных композиционных материалов.

Условность предложенной классификации заключается в том, что в каждой группе имеется определённая номенклатура крепёжных изделий, которые можно отнести к другой группе. Например, в группе крепёжных изделий для односторонней постановки и безударной клёпки некоторые конструкции болтозаклёпок предназначены для высокоресурсных соединений или для соединений композиционных материалов. В то же время каждая из групп включает крепёжные изделия нескольких классов по Классификатору государственных стандартов. Например, в группу высокопрочных крепёжных изделий входят классы болтов, винтов, гаек, в группу высокоресурсных — классы болтов, заклёпок и т.д.

Однако предложенная классификация позволяет конструкторам и технологам сравнительно легко разобраться в большом разнообразии крепёжных изделий и учесть специфические особенности их при проектировании и разработке технологических процессов сборки разъёмных и неразъёмных соединений, а также окажет помощь специалистам, занимающимся проектированием и организацией специализированного производства крепёжных изделий.

Правильно назвать крепёжное изделие зачастую бывает очень сложно. Что это? Болт или винт, анкер или дюбель. Учитывая большое разнообразие этого класса изделий и сложность в их правильном названии обратимся к ГОСТу, который регламентирует названия и термины.

Ниже приведены некоторые наиболее употребляемые термины и определения в соответствии с ГОСТ 27017-86 для крёпежных изделий и их конструктивных элементов.

Болт

Крепёжное изделие в форме стержня с наружной резьбой на одном конце, с головкой на другом, образующее соединение при помощи гайки или резьбового отверстия в одном из соединяемых изделий.

Винт

Крепёжное изделие для образования соединения или фиксации, выполненное в форме стержня с наружной резьбой на одном конце и конструктивным элементом для передачи крутящего момента на другом.

Примечание: Конструктивный элемент винта для передачи крутящего момента может представлять головку со шлицем, головку с накаткой или, при отсутствии головки, шлиц в торце стержня.

Шуруп

Крепёжное изделие в форме стержня с наружной специальной резьбой, резьбовым коническим концом и головкой на другом конце, образующее резьбу в отверстии соединяемого деревянного или пластмассового изделия.

Примечание: Специальная резьба имеет треугольный заострённый профиль и большую ширину впадины по сравнению с шириной зуба.

Шпилька

Крепёжное изделие в форме цилиндрического стержня с наружной резьбой на обоих концах или на всей длине стержня.

Штифт



Крепёжное изделие в форме цилиндрического или конического стержня для фиксации изделий при сборке.

Гайка



Крепёжное изделие с резьбовым отверстием и конструктивным элементом для передачи крутящего момента.

Примечание: Конструктивным элементом гайки для передачи крутящего момента может быть многогранник, накатка на боковой поверхности, торцевые и радиальные отверстия, шлицы и т.д.

Шайба



Крепёжное изделие с отверстием, подкладываемое под гайку или головку болта или винта для увеличения опорной поверхности и (или) предотвращения их самоотвинчивания.

Шплинт

Крепёжное изделие в форме проволочного стержня полукруглого сечения, сложенного вдвое с образованием головки.

Заклёпка

Крепёжное изделие в форме гладкого цилиндрического стержня с головкой на одном конце, служащее для получения неразъёмного соединения за счёт образования головки на другом конце стержня пластической деформацией.

Ступенчатый болт

Болт, диаметр гладкой части стержня которого превышает номинальный диаметр резьбы.

Откидной болт

Болт, головка которого выполнена в виде подвижной части шарнирного соединения.

Призонный болт

Болт, диаметр гладкой части стержня которого определяют из условия обеспечения работы соединения на срез.

Фундаментный болт

Болт со специальной формой головки, служащий для крепления оборудования к фундаменту.

Примечание: Специальная форма головки может представлять раздвинутые лапки прорезной части стержня, отогнутую часть стержня и т.д.

Невыпадающий винт



Винт, диаметр гладкой части стержня которого меньше внутреннего диаметра резьбы.

Самонарезающий винт

Винт, образующий специальную резьбу в отверстии одного из соединяемых пластмассовых или металлических изделий.

Самосверлящий самонарезающий винт



Самонарезающий винт с концом формы сверла.

Установочный винт

Винт с концом специальной формы, служащий для фиксации изделий относительно друг друга.

Примечание: Специальная форма конца может быть цилиндрической, конической, плоской и т.д.

Пружинный штифт

Штифт цилиндрического сечения с продольным пазом по длине, изготовленный из пружинной стали.

Прорезная гайка

Шестигранная гайка с радиально расположенными прорезями под шплинт со стороны одной из торцевых поверхностей.

Корончатая гайка

Шестигранная гайка, часть которой выполнена в виде цилиндра с радиально расположенными прорезями под шплинт.

Колпачковая гайка



Гайка со сферической и плоской торцевой поверхностями и глухим резьбовым отверстием.

Гайка-барашек

Гайка с плоскими выступающими элементами для передачи крутящего момента.

Плоская шайба

Шайба с плоской опорной поверхностью.

Пружинная шайба

Разрезная круглая шайба, концы которой расположены в разных плоскостях, служащая для предотвращения самоотвинчивания крепёжных изделий при её упругой деформации под нагрузкой.

Стопорная шайба

Шайба, служащая для предотвращения самоотвинчивания крепёжных изделий при помощи конструктивных элементов.

Примечание: Конструктивными элементами шайбы являются лапки, носки, зубья и т.д.

Пустотелая заклёпка

Заклёпка со стержнем трубчатого сечения.

Полупустотелая заклёпка

Заклёпка, концевая часть стержня которой имеет трубчатое сечение.

Элементы крепёжных изделий

Стержень. Часть крепёжного изделия, непосредственно входящая в отверстия соединяемых изделий или ввёртываемая в материал одного из них.

Головка крепёжного изделия. Часть крепёжного изделия, имеющего стержень, служащая для передачи крутящего момента и (или) образования опорной поверхности.

Подголовок болта.  Гладкая часть стержня болта цилиндрической, овальной или квадратной формы, непосредственно примыкающая к головке и служащая для центрирования болта или предотвращения его проворачивания.

Бурт крепёжного изделия. Выступ на опорной поверхности многогранной гайки, головки болта или винта, выполненный в форме цилиндра или усечённого конуса диаметром, большим диаметра их описанной окружности.

Опорный выступ крепёжного изделия. Кольцевой выступ на опорной поверхности многогранной гайки или головки болта, диаметр которого меньше размера под ключ.

Примечание: Под размером под ключ понимается расстояние между противоположными гранями многогранной гайки или головки болта, винта, измеренное в плоскости, нормальной к их оси.

Шлиц крепёжного изделия. Углубление специальной формы в торце головки болта, винта или шурупа, в торце установочного винта без головки, вдоль образующей или в торце гайки.

Примечание: Форма шлица может быть шестигранной, крестообразной, в виде сквозной или несквозной прорези и т.д.

Шип болта. Выступ на опорной поверхности головки болта, служащий для предотвращения его проворачивания.

Ус болта. Выступ на опорной поверхности головки и стержня болта, служащий для предотвращения его проворачивания.

Буравчик. Резьбовой конический конец шурупа, служащий для нарезания резьбы в деревянном или пластмассовом изделии при образовании соединения.

ГОСТ 27017-86 полностью соответствует стандарту ISO 1891-79 и должен применяться совместно с ГОСТ 11708-82 «Резьба. Термины и определения». ГОСТ 27017-86 устанавливает термины и определения для крепёжных изделий общемашиностроительного применения. Стандарты устанавливают лишь основные термины. Сегодня, когда в России появляются новые виды крепежа, наблюдается процесс становления терминологии, строго говоря — это процесс постоянный. Желание участников рынка избежать разночтений в названиях вполне естественно.

build.novosibdom.ru

Крепежные изделия: разновидности и назначение

Содержание:
Крепежные изделия: разновидности саморезов
Анкер: виды и применение
Дюбели: назначение и разновидности
Чем крепить предметы к гипсокартону: молли



Вопрос, как и чем закрепить что-либо на стене или потолке, интересует многих людей. Раньше все было проще – кроме гвоздей, дюбелей и шурупов в хозяйстве ничего не использовалось.

Теперь же времена другие – применяются иные технологии ремонта и строительства, что привело к увеличению разнообразия крепежных элементов. В этой статье вместе с сайтом stroisovety.org мы изучим все основные крепежные изделия современности, разберемся с их назначением и определимся, в каких случаях целесообразно использовать тот или иной крепеж.



Существующие виды крепежных изделий





Крепежные изделия: разновидности саморезов



Разновидностей саморезов не так уж много. Их можно классифицировать только по трем основным признакам: по материалу, в который они вкручиваются, по размерам и назначению.

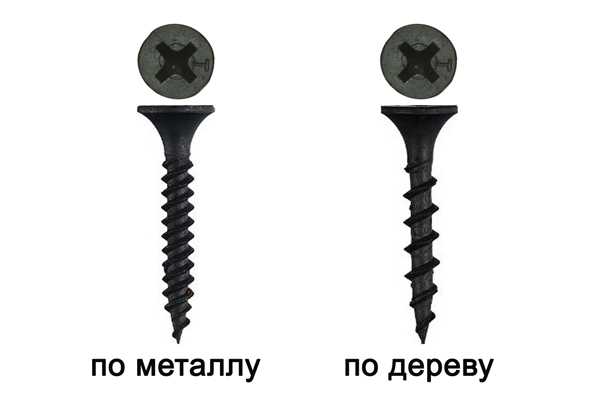

По материалам саморезы делятся на два подвида:



  1. саморезы по металлу;
  2. саморезы по дереву.



Тут вопросов возникнуть не должно. И те и другие саморезы могут производиться различной длины, диаметра, также они могут иметь разный шаг резьбы. Как правило, виды саморезов по металлу отличаются мелким шагом резьбы, в то время как это же изделие, предназначенное для скрепления деревянных изделий, имеет крупный шаг резьбы.

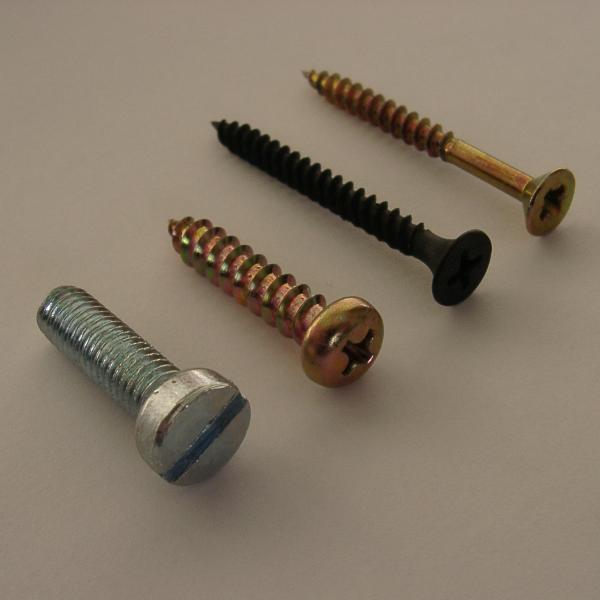

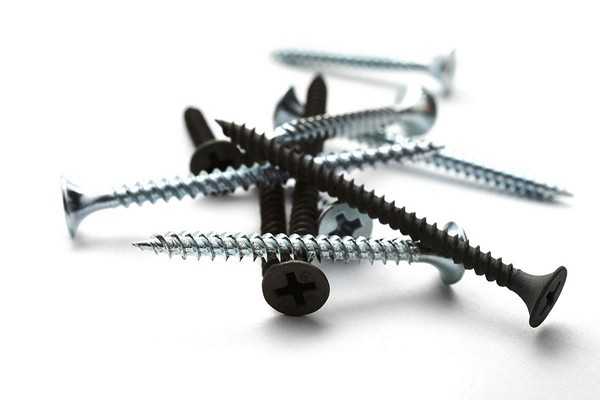

Виды саморезов фото



Еще следует отметить и то, что саморезы по металлу могут быть двух видов – самозасверливающиеся и те, для закручивания которых требуется предварительное сверление металла. У первых на кончике имеется небольшое сверло – его размер характеризует толщину металла, в который можно ввинтить эти изделия. Ярким представителем таких саморезов являются небезызвестные «тексы», которые применяются для соединения профилей для гипсокартона. Что касается второй подгруппы саморезов по металлу, то к ним можно отнести черный саморез, используемый для крепления гипсокартона к профилю.



Кроме вышеописанного, все саморезы могут классифицироваться по назначению. В отдельную группу можно выделить кровельные крепежные изделия этого типа и саморезы общего назначения. Кровельные саморезы имеют широкую шляпку с прессшайбой, которая герметизирует отверстие с целью предотвратить протекание через него воды. Кстати, саморезы для профиля, которые используются при монтаже гипсокартонных конструкций, относятся к изделиям общего назначения.



Саморезы по дереву фото

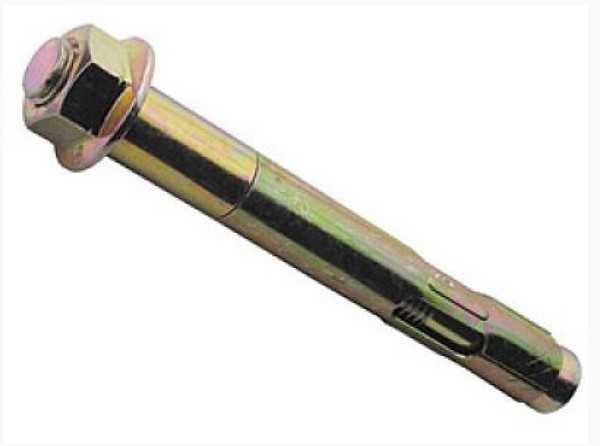

Анкер: виды и применение



Достаточно много людей пытается использовать этот крепеж не по назначению. К примеру, довольно часто с их помощью пробуют крепить предметы к кирпичным стенам. Результатом этого, как правило, являются потрепанные нервы и огромные дырки, оставшиеся после изымания их из стены. Следует запомнить, что анкер шпилька и анкерный болт предназначены для использования в бетонных поверхностях, а в мягких материалах они просто прокручиваются.



Теперь поговорим о разновидностях анкеров. Классифицировать их трудно, так как они имеют общее назначение. В этом отношении можно выделить только три разновидности анкеров: это крепежный анкер, анкер крюк и анкер петля. Первые можно назвать универсальными, вторые предназначены для того, чтобы на них вешать предметы, а за третьи что-либо цеплять.



Крепежные изделия: анкера



Все анкерные винты также можно разделить на две части по конструкции (принципу их распирания). В одном случае анкер может иметь болт с клином на конце (они зажимаются гайкой), а в другом случае сам клин является гайкой (затягивается вращением болта). Все анкера производятся в фиксированном ряде типоразмеров – самый маленький имеет длину 50мм, а диаметр может составлять 6 или 8мм. Размер самого большого анкера имеет 400мм в длину 22мм в диаметре.



Вопрос, как установить анкерный болт, решается очень просто – главное правильно подобрать размер бура. Если анкер имеет диаметр 10мм, то сверлить отверстие нужно буром такого же диаметра – рассчитывать на то, что анкер зажмется в отверстии 12мм, не стоит. Этого не произойдет, как бы вы ни старались. Наматывать на анкеры тоже ничего не стоит – толку в этом нет никакого. Дальше просто – анкер вставляется в отверстие и зажимается со всей силой отверткой или рожковым ключом.



Размеры анкеров





Дюбели: назначение и разновидности



Существует всего три разновидности этих крепежных изделий – металлический дюбель (знаком практически всем с самого детства), монтажный с пластиковой пробкой и распорный, который по-научному называется «дюбель Биербаха». Начнем по порядку.



  1. Металлический дюбель – самый древний из всех видов этого крепежа Предназначен для забивания практически во все поверхности. Однако молотком установить его можно не в любой материал – как правило, его заряжают в пневматический, электрический или патронный пистолет. Они отличаются друг от друга исключительно длиной и диаметром.
  2. Монтажный дюбель – самый распространенный из всех видов. Производится в двух вариациях, отличающихся друг от друга формой пластиковой пробки. В одном случае дюбель предназначен для установки в потай, а в другом случае нет (пробка последнего дюбеля имеет шляпку в виде грибка). Устанавливаются монтажные дюбели с помощью перфоратораи молотка – сначала сверлится отверстие, потом в него вставляется пластиковая пробка, в которую вбивается стальной гвоздь, имеющий некое подобие резьбы. Такой гвоздь легко можно выкрутить из пластиковой пробки отверткой, если в этом возникнет необходимость. По диаметру такие дюбели могут быть 6, 8, 10, 12 и 14мм, по длине от 35мм до 250мм.

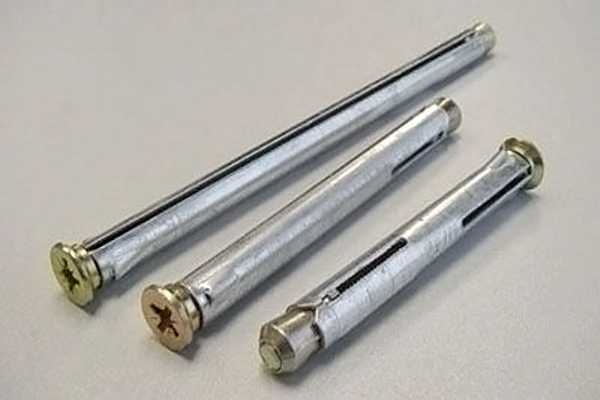

    Монтажные дюбели фото

  3. Распорный дюбель (Биербаха). Изготавливается из стали – отлично показал себя при использовании в бетоне. Состоит из двух клиньев, соединенных подвижно между собой шайбой одного из них. Он устанавливается в предварительно просверленное отверстие, в котором расклинивается одним ударом молотка. Для крепления подвесных потолков ничего лучше не придумаешь.

    Дюбель Биербаха фото





Чем крепить предметы к гипсокартону: молли



Есть единственное крепежное изделие, которое позволяет прикрепить что-либо к гипсокартону. В народе его называют «Молли» от названия фирмы-производителя, разработавшей этот крепеж. Состоит такое крепление из двух частей – полой складывающейся трубки с прорезями и гайкой на конце и винта. По мере того как винт вкручивается, трубка складывается и обжимается с одной и с другой стороны гипсокартона.



Существует два типа подобных креплений – это металлический и пластиковый винт молли. Металлический, безусловно, надежнее – он монтируется с помощью специальных щипцов. Для установки пластикового крепежа достаточно просверлить отверстие диаметром 8мм, вставить в него крепеж и закрутить саморез.

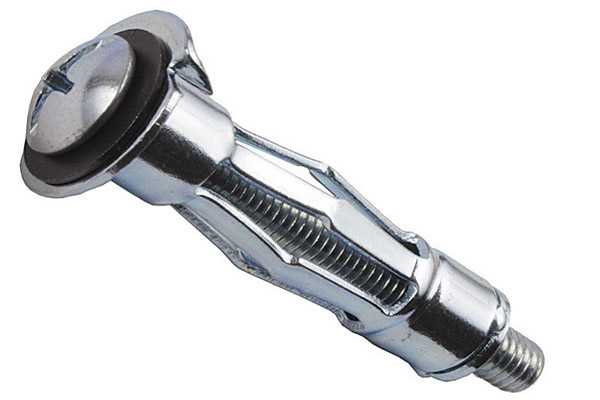

Крепеж Молли фото



Следует понимать, что на «чистый» гипсокартон таким способом можно повесить только легкие изделия. Если речь идет о предметах средней тяжести, то в месте их крепления нужно устанавливать закладной профиль. Слишком тяжелые вещи (например, телевизор) лучше устанавливать с помощью шпилей с цангами или длинных анкерных винтов.



В завершение темы хотелось бы уделить несколько слов шпилькам с цангами, которые используются для крепления чего-либо на большом расстоянии от плоскости. С их помощью достаточно легко подвешивать большие и габаритные предметы на потолок. Состоит такой крепеж из двух отдельных частей – шпильки и цанги. По мере того как шпилька вкручивается в цангу, последняя разжимается и расклинивается в предварительно просверленном отверстии. Шпильки могут иметь различный диаметр и стандартную длину 1м.



Виды крепежных изделий молли



Вот такие крепежные изделия применяются в современном ремонте и строительстве. Кроме вышеописанных крепежей, существуют и другие менее распространенные, но в то же время уникальные в своем роде изделия – их называют специализированными, и используются они для решения узкопрофильных задач. Следовало бы, конечно, упомянуть и винты с болтами, но о них знают все, и различаются эти крепежи исключительно длиной, диаметром и шагом резьбы.



Понравился наш сайт? Присоединяйтесь или подпишитесь (на почту будут приходить уведомления о новых темах) на наш канал в МирТесен!

vashesamodelkino.ru

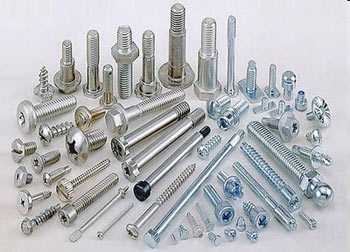

Крепёж. Классификация и виды.



Крепёж — крепёжные детали и изделия служащие для соединения/скрепления частей сооружений и конструкций. Крепеж включает в себя специализированные виды крепежных изделий различного назначения: строительный крепеж, мебельный крепеж, автомобильный и железнодорожный крепежи, силовой, малонагруженный и другие виды крепежа.



Сразу же, небольшое отступление по термину “метизы”. Термин “метизы” произошел от сокращения слов металлические изделия. Безусловно, термины “метизы” и “крепеж” тесно взаимосвязаны, но не взаимозаменяемы (к примеру, многие метизы не имеют ни какого отношения к крепежу, равно как и многие виды крепежа, например соединители для термоизоляции с пластмассовым гвоздём, далеко не метизы).

Ниже приведена классификация и основные виды крепежа, изображения (картинки) даны лишь для примера,  у разных производителей может быть разная маркировка изделий и они могут иметь несколько отличительную форму исполнения.



• Строительный крепеж, в силу массовости и частоты применения, самый распространенный класс крепежа, который, в свою очередь, подразделяется на множество видов и подвидов:

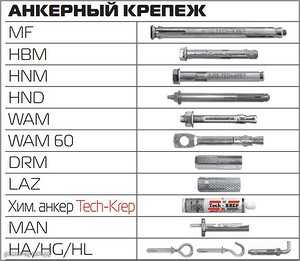

– Анкерный крепеж

предназначается для крепления анкеров в массивных базовых основания и закрепления с их помощью различных конструкций и элементов. Анкерный крепеж подразделяется на крепеж для высоких нагрузок и химический крепеж (химические анкера).

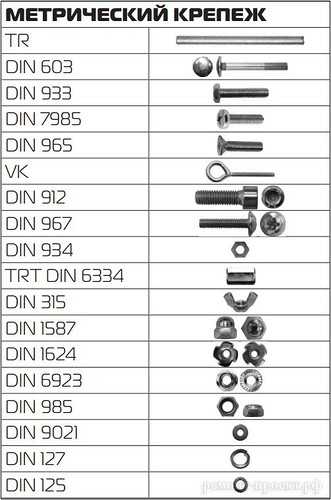

– Метрический крепеж

крепежные изделия этого вида включают в себя болты, винты, шпильки, гайки, шайбы, которые используются для различных соединений элементов и конструкций при производстве строительных и ремонтных работ.

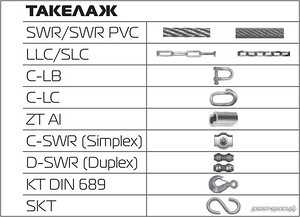

– Такелаж

к этому виду относятся различные элементы и приспособления грузового крепежа (в том числе крюки, зажимы, карабины,  коуши, блоки, талрепы, вертлюги)  тросы, цепи и другие изделия.

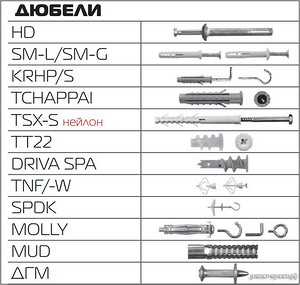

– Дюбельный крепеж

включает в себя элементы дюбельной техники и подразделяется на крепеж общего назначения, рамный крепеж, крепеж для термоизоляции и крепеж для пустотелых конструкций.



– Шурупы

крепежные изделия (метизы) – металлические стержни с головками и специальной наружной резьбой. Головки шурупа, в зависимости от назначений и задач, могут быть разного исполнения (потайные, полупотайные, шестигранные, полукруглые и др.)  и методов закрепления (с гранями под гаечный ключ/торцевые насадки, круглой формы под закрепления отвертками, битами или другим инструментом.)



– Саморезы

наиболее часто используемый вид строительного крепежа. Саморезы представляют из себя металлические стержни с головками (шляпками) и имеют, в зависимости от назначения, резьбу с различным шагом исполнения. Саморезы различают так же по материалам изготовления, покрытию, видам головки и исполнению шлицов.
С учетом того, что саморезы это единственный вид крепежа при монтаже листов гипсокартона, масштаб применения саморезов просто огромен.

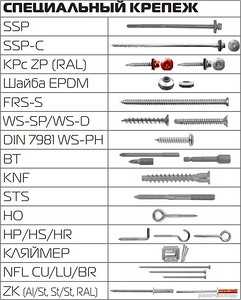

 – Специальный крепеж

используется для различных специализированных операциях по закреплению магистралей и составляющих электрической проводки, сантехнических и тепловых магистралей и включает  в себя несколько видов крепежа: для отопления и сантехники, для электропроводки, для деревянных настилов и фасадов, для пустотелых конструкций.



– Заклепки

разновидность крепежных элементов, представляющие из себя круглый стержень/трубу с головкой с одной стороны, и образующуюся в результате клепки высадную (замыкающую) головку с другой стороны соединяемых поверхностей.



• Мебельный крепеж

класс крепежных изделий, которые применяются при производстве и сборке мебельных изделий: шурупы, винты, конфирматы, растексы, эксцентрики, уголки, шканты и многие другие виды.

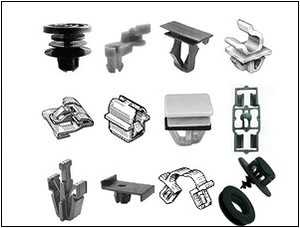

• Автомобильный крепеж

класс крепежных изделий применяемый для различных марок автомобилей: металлический крепеж, клипсы, пистоны, зажимы, различные заклепки, хомуты, соединительные трубки и многие другие виды.



• Железнодорожный крепеж

класс крепежных изделий применяемых для монтажа и эксплуатации железнодорожных магистралей: болты для соединений различного назначения, гайки, шурупы путевые, специализированные шайбы, железнодорожные костыли, штыри, заклепки, накладки, подкладки, противоугоны и многое, многое другое.



xn—-itbbuhggciegvg.xn--p1ai

крепёжные детали – это… Что такое крепёжные детали?



крепёжные детали
крепёжные дета́ли

служат для соединения (крепления) элементов машин и конструкций. К крепёжным деталям относятся болты, винты, шпильки, гайки, шурупы, клинья, заклёпки и т. п. изделия, а также вспомогательные детали (например, шайбы и шплинты).

* * *

КРЕПЕЖНЫЕ ДЕТАЛИ

КРЕПЕЖНЫЕ ДЕТА́ЛИ, служат для соединения (крепления) элементов машин и конструкций. К крепежным деталям относятся болты, винты, шпильки, гайки, шурупы, клинья, заклепки и т. п. изделия, а также вспомогательные детали (напр., шайбы и шплинты).

Энциклопедический словарь.
2009.

  • креозолин
  • крепостная артиллерия

Смотреть что такое “крепёжные детали” в других словарях:

  • КРЕПЁЖНЫЕ ДЕТАЛИ — стандартные, массового изготовления детали для жёсткого скрепления элементов машин и конструкций. К К. д. относятся металлические (см.): болты, винты, шпильки, гайки, шурупы, заклёпки и т.п., а также вспомогательные детали шайбы и шплинты …   Большая политехническая энциклопедия

  • крепёжные детали — — [Я.Н.Лугинский, М.С.Фези Жилинская, Ю.С.Кабиров. Англо русский словарь по электротехнике и электроэнергетике, Москва, 1999 г.] Тематики электротехника, основные понятия EN fasteningsfastenings …   Справочник технического переводчика

  • крепёжные детали — детали, предназначенные для неподвижного соединения элементов машин и конструкций. К крепёжным деталям относятся винты, болты, шпильки, гайки, шурупы, гвозди, заклёпки, шпонки, вспомогательные детали – шайбы, шплинты, штифты и др. Они широко… …   Энциклопедия техники

  • Крепёжные детали —         детали для неподвижного соединения частей машин и конструкций. К ним обычно относят детали резьбовых соединений (См. Резьбовое соединение): болты, винты, шпильки, гайки, шурупы, глухари, шайбы, шплинты, а также штифты. Основным параметром …   Большая советская энциклопедия

  • КРЕПЁЖНЫЕ ДЕТАЛИ — детали для жёсткого скрепления элементов машин и конструкций. К К. д. относятся болты, винты, шпильки, гайки, шурупы, заклёпки, шпонки и т. п. изделия, а также вспомогат. детали шайбы и шплинты. К. д. стандартизованы и выпускаются в осн.… …   Большой энциклопедический политехнический словарь

  • Крепёжные изделия — Основные виды крепежа  винт и шуруп Крепёжные изделия (крепёж)  детали для образования соединения[1]: болты, гайки …   Википедия

  • Крепёж — это изделия для крепления: болты, гайки, винты, шурупы, саморезы, заклепки, шайбы, штифты, шпильки и др. Крепёж включает в себя и понятие метизы (металлические изделия) стандартизованные металлические изделия разнообразной номенклатуры… …   Википедия

  • Детали машин —   совокупность конструкционных элементов и их комбинаций, представляющая собой основу конструкции машины [1]. Деталью машины называют такую часть механизма, которая изготавливается без сборочных операций [2]. Детали машин является также научной и …   Википедия

  • Резьба — У этого термина существуют и другие значения, см. Резьба (значения). Резьба  равномерно расположенные выступы или впадины постоянного сечения, образованные на цилиндрической или конической поверхности по винтовой линии с постоянным шагом.… …   Википедия

  • Резьбовое соединение — Резьбовое соединение  разъёмное соединение деталей машин при помощи винтовой или спиральной поверхности (резьбы). Это соединение наиболее распространено из за его многочисленных достоинств. В простейшем случае для соединения необходимо… …   Википедия

dic.academic.ru

Метизы. Виды и подбор крепежных изделий.



 Начало сайта >> Статьи >> Метизы и крепежные изделия.




    Понятие “метизы” встречается нам практически ежедневно. Мы слышим его в разговорах, читаем в строительных статьях, видим в теле- и радиорекламе. Но при этом мы не всегда понимаем, что это такое. Может быть, это запасные части к автомобилю? Особый вид строительных материалов? На самом деле и то и другое и ещё даже третье. Метизы – это всевозможные товары из металла, которые встречаются нам и под капотом автомобиля, и на стройке, и в быту.

    Слово “метизы” происходит от английского слова Metalware, что означает “металлические изделия”. Русское же сокращение
“метиз” – это аббревиатура словосочетания “металлические изделия”, являющееся общим названием для самых различных изделий. Болты, гайки, гвозди, саморезы, стальной канат и многое другое – это все метизы, крепежные изделия. Некоторые люди понимают под словом “метизы” исключительно крепежные изделия. Однако это правильно далеко не всегда – крепежные изделия является лишь разновидностью метизов. В понятие “метизы” входят еще сетка, электроды и даже скобяные изделия и многое другое.




    Метизы широкого назначения – это метизы (изделия из металла), широко используемые в нашей повседневной жизни. К таким изделиям можно отнести пилы, ножи, ножницы, различные предметы сельскохозяйственного назначения, а также еще множество самых различных металлических предметов.

    Промышленные метизы – представлены очень большим количеством изделий. Самую многочисленную группу среди них составляют различного вида крепежные изделия, которые находят свое применение во многих отраслях промышленности. Это различные костыли и заклепки, широко применяющиеся в железнодорожном и промышленном строительстве, стальная проволока и стальная лента, металлическая сетка, стальные канаты. Также к такому понятию как метизы можно отнести непосредственно крепёжные изделия: гвозди, дюбель-гвозди, анкеры, винты, саморезы, шпильки, шурупы, болты, гайки, шайбы, заклепки, шайбы пружинные, шплинты, скобы, а также перфорированные и другие крепежные детали.

    Исходя из специфики работы нашей Фирмы, наиболее большим спросом пользуются метизы именно крепёжного назначения.




    Особенно востребованы так называемые строительные крепежи. Метизы крепеж используют для соединения частей машин, изделий трубопроводной арматуры, различных строительных конструкций и так далее. Нужно ли изготовить сложную строительную конструкцию или установить станок в цеху, собрать сеть из труб для водоснабжения или починить строительную технику – везде необходимы строительные метизы крепеж. Все крепежные метизы условно можно разделить на две группы:

    Первую составляют крепежные изделия, у которых есть определенный шаг резьбы. Они имеют метрическое обозначение (или метрику) – винты, болты, гайки, шпильки.

    Вторую группу составляют метизы различной формы и конфигурации. К таким изделиям можно отнести скобы, анкеры, шурупы, гвозди, дюбели, саморезы, шплинты и так далее.

    Метрические метизы крепеж, в свою очередь, можно разделить на несколько дополнительных видов. Так, например, в зависимости от используемого при их производстве материала можно выделить стальные, алюминиевые изделия, а также метизы из нержавеющей стали. В зависимости от типа головки метрические изделия бывают круглые, полукруглые, плоские и потайные. А в зависимости от формы наружной поверхности метизы бывают цилиндрические, шестигранные и рифленые.

    Болт.




    Болт – крепёжная деталь для разъёмного соединения частей машин и сооружений в виде стержня с резьбой на одном конце и шести- или четырёхгранной головкой на другом. Конструкции болтов весьма разнообразны в зависимости от назначения болтового соединения. Болты изготавливают из углеродистой, низколегированной или специальной стали, латуни и других материалов. Болт представляет собой металлический стержень с квадратной или шестигранной головкой, имеет резьбу для навинчивания гайки. Болты бывают с полной или неполной резьбой, что означает длину резьбы по отношению к длине стержня, из которого он изготовлен.

    Шпилька (метрическая шпилька).




    Шпилька – крепёжная деталь, представляющая собой металлический стержень с резьбой на обоих концах. Конец шпильки ввинчивается в одну из соединяемых деталей, а другая деталь прижимается к первой при навинчивании гайки на другой конец шпильки. Возможно также соединение деталей шпильками, на концы которых навинчивают гайки. Шпильки имеют разную длину. Самые востребованные шпильки от 1 до 2 метров. Метрические шпильки очень часто применяют при монтаже трубопроводной арматуры там, где длины болтов не хватает. В этом случае отрезается кусок шпильки необходимой длины и производится соединение.

    Гайка.




    Эта крепежная деталь имеет внутреннюю резьбу. Она должна образовать с болтом, шпилькой или винтом пару. Существует множество самых разных видов гаек. Это может быть колпачковая гайка, гайка – удлинитель и так далее. Крепежные гайки, навинчиваемые на болт или шпильку, составляют болтовое соединение.

    Шайба.




    Это деталь, подкладываемая под гайку или головку винта. Шайбы общего назначения применяют для увеличения площади опоры, если опорная поверхность из мягкого материала или неровная, а также если отверстие под винт продолговатое или увеличенного диаметра. Косые и сферические шайбы используют для устранения перекоса гайки или головки винта при затяжке. Быстросъёмную шайбу применяют в приспособлениях для экономии времени на снятие обработанной детали и установку новой.

    Пружинная шайба.




    Пружинная шайба (также называемая шайбой Гровера) – это разрезная круглая шайба в виде кольца, концы которой расположены в разных плоскостях. Такая шайба служит для предотвращения самоотвинчивания крепежных изделий посредством ее упругой деформации под нагрузкой.

    Винт.




    Это деталь разъёмного винтового соединения, стержень с резьбой на одном конце и головкой на другом. Крепёжный винт для металла и других твёрдых материалов чаще всего имеет цилиндрическую резьбу треугольного профиля. Неответственные крепёжные винты малого диаметра (до 8 мм) выполняются также самонарезающими с коническим участком резьбы неполного профиля на конце. Такой винт при ввинчивании в гладкое отверстие выдавливает (в мягких металлах) или нарезает (в пластмассах и твёрдых металлах) резьбу. Винт – это стержень, с головкой, имеющей шлиц под отвертку и резьбу. Винты бывают с потайной или полукруглой головкой. Чаще всего винты используются для присоединения детали к рабочей поверхности. Головка винта служит для прижатия соединяемых деталей и захвата винта отвёрткой, гаечным ключом и так далее Распространены стандартные крепёжные винты с шестигранной, квадратной и другими головками.

    Шуруп.




    Шуруп – это вид винта, ввёртываемый в дерево или другой мягкий материал, в котором он сам формирует резьбу деформированием материала. Резьбовой участок шурупа имеет коническую форму по всей длине или на конце шурупа. Головку шурупа обычно выполняют сферической или плоской (потайной), шлиц на головке – прямым или крестообразным под соответственные отвёртки.

    Гвоздь.




    Гвоздь – заостренный металлический, обычно стальной, стержень со шляпкой на тупом конце для вколачивания. Существует огромное количество видов гвоздей, так как все они используются с разными целями. Универсальные гвозди, используемые для самых разнообразных видов работ, называют обычными гвоздями. Столярные гвозди, используемые для изготовления мебели, имеют очень маленькие шляпки, чтобы их не было заметно. Кровельные гвозди имеют, напротив, очень большие шляпки. Они используются, чтобы прибивать ими к крыше кровельную дранку и толь. Большие шляпки хорошо держат тонкий материал и предохраняют его от разрывов в месте крепления. Гвозди длиннее 15 сантиметров называются костыльными, как пример – железнодорожные костыли.

    При покупке у нас различной трубопроводной арматуры клиенты обычно просят укомплектовать заказ необходимыми метизными изделиями. Обычно в этом случае применяются болты и гайки, которые служат для сборки фланцевых соединений. С целью облегчения подбора необходимых в этом случае метизов мы приводим две таблицы, из которых можно узнать, какие именно болты и гайки нужны при диаметре (условном проходе) вашей трубопроводной арматуры, сколько нужно этих метизов в штуках и килограммах.


























ГАЙКАВес 1 штукиШтук в килограмме
М 100,011487
М 120,017258
М 140,025239
М 160,033530
М 180,046221
М 200,064515
М 220,079112
М 270,1755
БОЛТВес 1 штукиШтук в килограмме
М 10х450,038525
М 12х450,055018
М 12х600,06815
М 14х600,095110
М 16х700,14067
М 18х800,20634
М 20х800,26094
М 20х85(90)0,3252,5
М 22х1000,3672,5
М 27х1200,7161,2
























Ду задвижки,
фланца
Py 10Py 16Py 25
кол-во отверстий в фланцеболт, гайкакол-во отверстий в фланцеболт, гайкакол-во отверстий в фланцеболт, гайка
15412412412
20412412412
25412412412
32416416416
40416416416
50416416416
65416416816
80416416816
100816816820
125816816824
150820820824
20082012241227
250122012241227
300122212241627
400162416271630
500202420302036
600202720362036
800243024362442
1000283028422852

    Наша Фирма предлагает большое разнообразие крепежных метизных изделий – болтов, гаек, шурупов, гвоздей и многого другого, в том числе для комплектации фланцевых соединений трубопроводной арматуры. Для заказа нужно просто позвонить нашим менеджерам. С нашим ассортиментом и техническими характеристиками Вы можете ознакомиться на странице сайта:
.


С удовольствием проконсультируем Вас и по телефону.

prommaterials.narod.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
