Какие бывают задвижки для трубопроводов – Типы трубопроводной арматуры и её конструктивные разновидности. Задвижки, вентили, клапаны, краны, заслонки, регуляторы и их отличия. | Трубопроводы

Содержание

где применяются, достоинства и недостатки

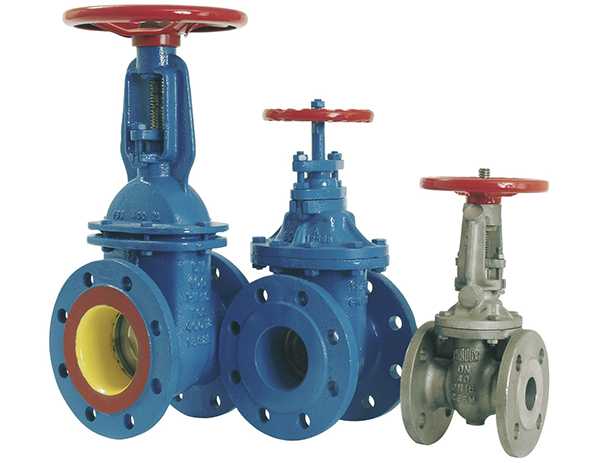

Фланцевые задвижки устанавливаются для регулирования напора в коммуникационных и промышленных водопроводных и газопроводных систем. Запорная арматура всегда устанавливается на трубопроводах любого назначения. В этой статье приводится информация о конструктивных особенностях фланцевых задвижек, областях применения и характерных преимуществ и недостатков. Такие элементы трубопроводов не отличаются сложной конструкцией, надежные, доступные по цене, имеют высокую продолжительность эксплуатационного периода. Такие механизмы устанавливаются для блокирования и открытия потоков содержимого трубопроводов.

Содержание

Какие бывают задвижки
Особенности конструкции
Корпус и запорный узел
Характеризующие показатели
Оценка экспертов
Преимущества и недостатки

Какие бывают задвижки

Устройство фланцевых задвижек может быть нескольких типов:

  1. Клиновые.
  2. Параллельные.

Клиновые задвижки блокируют проходное отверстие посредством перемещения затворного элемента перпендикулярно направлению потока воды. Особенности параллельных задвижек заключаются в параллельном размещении встроенных уплотнительных поверхностей. Конструкции подобных элементов могут состоять из одного или двух дисков. Задвижки по типу движения подразделяются на несколько основных разновидностей. Крупные габариты являются основной отличительной особенностью подобных элементов.

Второй тип задвижки подразумевает использование невыдвижного шпинделя. Размер подобных изделий значительно меньше. Такие приспособления лучше всего подходят для перекачки водной среды, различных нефтепродуктов и иных материалов, не способствующих образованию коррозии. Различают стальные и чугунные задвижки. Стальные приспособления в большинстве случаев используются для газообразной и жидкой рабочей среды. Чугунные задвижки необходимы для полноценного перекрытия передвигающегося потока. Максимальная допустимая температура для эксплуатации 225 градусов.

В горизонтально расположенных системах оборудуются чугунные задвижки, в которых в вертикальном положении устанавливается выдвижной шпиндель. Управлять таким шпинделем можно в автоматическом и ручном режимах. Использование привода для регулирования работы задвижки отличается высокой практичностью.

Особенности конструкции

Несмотря на внушительное количество производимых моделей, доступных на рынке, строение фланцевой задвижки почти везде одинаковое, независимо от того, какое изделие будет устанавливаться на трубопровод. Основным действующим инструментом считается стальной диск или клин, расположенный под прямым углом по отношению к потоку воды. Когда задвижка закрывается, диск зажимается двумя седлами, при этом поток жидкости или газа полностью перекрывается, восстанавливается необходимый показатель герметичности.

Когда вентиль поворачивается, стальной диск отодвигается при помощи штока, и освобождается просвет трубопровода.

Конструкция клина в разных моделях может иметь некоторые отличия:

  • Достаточно высокий показатель герметичности может быть достигнут, благодаря жесткости клина и высокой точности соответствия седел и диска;
  • Двухдисковые клинья сконструированы из нескольких крепко соединенных комплектующих. Это дает возможность минимизировать шансы на заклинивание элемента, при этом конструкция остается полностью герметичной;
  • Модифицированным вариантом двухдискового элемента является так называемый упругий клин. В запорную часть вставляется упругий эластичный материал. Это дает возможность увеличить показатель устойчивости к температурным перепадам и снизить вероятность возникновения дефектов в корпусе;
  • Специальная защитная прослойка EPDM используется для обработки диска, который в значительной степени увеличивает устойчивость к коррозии внутренних элементов задвижки. Плотность сцепления клина с двумя седлами дает в результате хорошую герметичность;
  • Задвижкой можно управлять в ручном режиме или с применением какого-нибудь привода, которые дают возможность управлять трубопроводом на расстоянии.

Подобная элементарная конструкция задвижки дает возможность обеспечить все функциональные требования рассматриваемой системы, ремонт и обслуживание элемента не представляют особой сложности.

Корпус и запорный узел

На магистральных торцах такой задвижки отсутствует резьба, на этих местах присутствует специальный фланец, конструктивные особенности которого утверждены ГОСТом 12819-80. Подобная технология дает возможность устанавливать клиновидную задвижку в трубопроводы с возможным повышением уровня давления до 200 атмосфер. Диаметр отверстия в трубе при таких показателях не должен составлять больше 400 мм. Условный проход должен соответствовать минимум 15 мм.

Верхний торец корпуса может оборудоваться специально под фланцевое соединение со встроенной системой запорного устройства. Размеры верхнего фланца определяются стандартами, установленными отдельно для каждой отрасли. Элементы корпуса такой запорной арматуры отливаются в специально изготовленных формах. Сталь и чугун считаются основными материалами для изготовления задвижек. Клиновые задвижки сконструированы так же, как чугунные.

Для жесткого затвора характерны сравнительно крупные задвижки. Именно эти приспособления используются на трубопроводах с сравнительно высоким показателем внутреннего давления. Благодаря жесткому затвору обеспечивается полноценная герметичность закрытого пропускного отверстия. Эксплуатация подобных задвижек имеет определенные особенности. При снижении температуры внешней среды устройство затвора может заклиниваться в самой раме. Только двухдисковый затвор не имеет этого недостатка. Эти запорные механизмы состоят из нескольких дисков, собранных в конструкцию V-образной формы.

Благодаря такой форме механизма, седло корпуса не нужно подвергать процедуре сверхточной обработки. Таким образом совокупная стоимость затвора снижается, расходы платежных средств на производство значительно уменьшаются. Устройство управления задвижкой состоит из таких компонентов:

  1. Шток, скрепленный с дисковым затвором.
  2. Маховик, способствующий вращению штока.

Основной отличительной особенностью такого устройства является высокая надежность. По этой причине подобные задвижки применяются при оборудовании промышленных трубопроводных магистралей.

Характеризующие показатели

Для задвижек характерны такие показатели:

  • Рабочая среда, с которой может взаимодействовать задвижка, отличается разнообразием;
  • Максимальная температура рабочей среды составляет 450 градусов;
  • Показатель давления может достигать 25 Мпа;
  • Диаметр может колебаться от 50 до 1200 мм.

Установка задвижек на трубопроводную систему осуществляется с применением стандартных типов фланцев или сварочных аппаратов. Способ крепления задвижек с применением сварки отличается высокой надежностью, особенно актуален при взаимодействии с агрессивными материалами, при высоком давлении рабочей среды. Показатель герметичности подобных устройств всегда на высоком уровне, поэтому возможность протечки практически исключается. К недостаткам подобного способа крепления относится сравнительная трудоемкость процедуры демонтажа в ситуации, когда требуется ремонт.

Оценка экспертов

Фланцевые соединения весьма популярны и устанавливаются на промышленных объектах в самых разных отраслях. Такой вид соединения подразумевает использование болтов, между фланками предварительно устанавливаются эластичные прокладки.

В зависимости от показателей давления эксплуатируемой рабочей среды и диаметра изделия можно отличить несколько основных разновидностей:

  • Приварные плоские изделия, не имеющие выступа, изготовленные из стали. Элементарная конструкция выполняется с применением простой листовой стали. Такие приспособления устанавливаются в самых узких трубопроводных системах. На рынке присутствуют как заводские устройства, так и задвижки кустарного производства;
  • Приварные задвижки с соединительным выступом используются для систем среднего диаметра;
  • Задвижки из серого чугуна со впадиной или предусмотренным выступом. Такие устройства можно изготовить при наличии необходимого оборудования. Достаточный показатель герметичности обеспечивается за счет технологии соединения, при которой во впадину фланца входит ответный выступ;
  • Задвижки с пазовым соединением или шипом можно изготовить исключительно в заводских условиях. Необходимый показатель герметизации обеспечивается за счет вхождения шипов в пазы.

Отсутствие каких-либо выступов в устройстве приварных фланцевых задвижек и охват всей поверхности эластичной прослойкой при зажиме. С применением плоских фланцев желательно использовать специальные упругие прокладки с низким показателем жесткости материала.

Наличие царапин и мелких повреждений на фланце нарушает качество плотности и герметичности соединения. Поскольку на фланце нет никаких выступающих поверхностей, скольжение прокладки усиливается с одновременным увеличением вероятности ее проскальзывания. Именно благодаря таким характеристикам полностью исключается возможность эксплуатации подобных устройств.

Преимущества и недостатки

К преимуществам фланцевых соединений можно отнести:

  • Надежность;
  • Сравнительная легкость установки;
  • Возможность многократного демонтажа;
  • Поток используемого вещества может запускаться в любом направлении;
  • Простота конструкции и качество материалов обеспечивают высокую продолжительность эксплуатационного периода;
  • Низкий показатель гидравлического сопротивления.

К недостаткам подобных соединений относятся:

  1. Высокая стоимость производства по причине необходимости использования большого количества металла. Удорожание обуславливается увеличением массы фланцев, а также их толщины, количества используемых болтов для фиксацию, применением толстолистового металла.
  2. Для изготовления крупногабаритных фланцев приходится использовать большие токарные станки, позволить себе которые может далеко не каждый производитель.
  3. Регулировать интенсивность потока среды при помощи такого механизма невозможно. Задвижка должна быть открыта или закрыта полностью.
  4. Просвет долго открывается и закрывается.
  5. Строительная высота устройств очень большая. Особенно это касается механизмов с выдвижным клином. Это делает установку намного сложнее.

Также следует упомянуть основные особенности установки подобных задвижек. Диаметр фланцев на трубах и задвижке должен совпадать. Ответные фланцы крепятся к трубе при помощи сварочного аппарата. Между соединяемыми элементами размещается специальное эластичное уплотнительное кольцо.

oborudovanie1.ru

Задвижки — виды и описание

Задвижка представляет собой арматуру на трубопроводе с регулирующим элементом. Она является широко распространенным видом запорной арматуры и, в основном, применяется в жилищно-коммунальном хозяйстве, в транспортных трубопроводах, в водо- и газоснабжении, в энергетической сфере, в технологических трубопроводах и т.д. Фланцевые задвижки avk устанавливаются на те системы водоснабжения, по которым в основном транспортируется нейтральная жидкость. Ее температура не должна превышать 70 градусов Цельсия. Устройства выполняются из нержавеющей стали высокого качества с добавлением вспомогательных материалов. Благодаря обработке поверхности синтетической грунтовкой и слюдосодержащей краской, обеспечивается антикоррозийная защита задвижки.

Достоинства устройств:

  • несложная конструкция
  • оптимальная строительная длина
  • эксплуатация в разных условиях
  • минимальное гидравлическое сопротивление, что позволяет их использование в мощных магистральных трубопроводах.

К недостаткам данного типа арматуры, пожалуй, можно отнести быстрое изнашивание уплотнителей, а также трудности в ремонте устройств, особенно в процессе эксплуатации. Определенный тип задвижек служит только в качестве запорной арматуры, то есть регулировка расхода среды, в данном случае, невозможна.

При изготовлении задвижек принимается во внимание диаметр самого трубопровода, который

равняется диаметру арматуры, то есть его проходного отверстия. Чтобы как-то уменьшить крутящий момент и снизить износ уплотнителей, начали применяться несколько суженные задвижки. При этом незначительное увеличение сопротивления, в данном случае, почти не влияет на рабочий процесс системы. Между тем, не рекомендуется использовать такой тип задвижек на тех магистральных трубопроводах, которые имеют большой диаметр.

Широко применяются задвижки, которые управляются штурвалом как вручную. так и электрическими приводами. Возможно также использование пневмопривода или гидропривода. В случае, если задвижка управляется вручную и отличается большими размерами, на нее целесообразнее монтировать редуктор, который значительно уменьшает сопротивление арматуры.

Задвижки различаются между собой по конструкции запорного органа и поэтому бывают следующих видов:

  • клиновые задвижки
  • параллельные задвижки
  • шиберные задвижки
  • шланговые задвижки

Клиновые задвижки

Первый вид задвижек имеет седла, расположенные в корпусе таким образом, чтобы формировался небольшой угол между ними. Затвор такой задвижки выполняется в виде клина, который в свою очередь бывает упругим, с двумя дисками или жесткий. Он может плотно размещаться между седлами в положении «закрыто». Выбор вида клина зависит от условий эксплуатации.

Жесткий клин

Чтобы обеспечить высокую герметичность запорного крана, рекомендуется использование жесткого клина. Но при этом важно требование повышенной точности при обработке клина, что позволит без помех совместить угол между седлами  с углом самого клина. Между тем, необходимо заметить, что при использовании жесткого клина часто наблюдается опасность заклинивания затвора, иногда появляются проблемы открытия задвижки при колебаниях температуры, при появлении коррозийных признаков или износа уплотнителей.

Клин с двумя дисками

Как видно из названия, этот клин состоит из пары дисков, плотно скрепленных между собой и находящихся под углом. Возможность самоустановки позволяет избегать проблем с герметичностью в закрытом положении задвижки. Снижается также возможность заклинивания затвора благодаря двухдисковой конструкции устройства. Сводится на нет также и явление износа уплотнителей, повышается герметичность, а для закрытия используется меньше усилия.

Упругий клин

Что касается упругого клина, то связанные упругим элементом диски в состоянии изгибаться, тем самым повышая плотность между уплотнителями в закрытом положении. Однако в упругом клине самоустановка дисков несколько снижена, но в некоторой мере существует способность компенсации незначительных деформаций корпуса, которые появляются из-за атмосферных температурных колебаний или нагрузок на трубопровод. К преимуществам использования упругого клина на трубопроводах относится отсутствие необходимости проблемной пригонки затвора по корпусу. Примечательна также простая конструкция арматуры. Можно сказать, что в упругом клине сочетаются достоинства двух вышеназванных затворов.

Параллельные задвижки

Название четко передает конструкцию и расположение уплотнительных поверхностей в корпусе. Здесь тоже имеется два диска, которые клиновым грибком прижимаются к седлам для перекрытия рабочей среды.

Шиберная задвижка

Основным отличием шиберной задвижки является конструкция и исполнение запорного элемента. Наличие металлической пластины позволяет разрезку включения в протекающей в задвижке жидкости. Шиберная задвижка используется в вакуумной технике, поскольку имеется широкая возможность изготовления любых сечений на устройстве даже при минимальной длине. Внутрь трубы при положении «открыто» никаких элементов задвижки не выступает. Этот нюанс сводит к минимуму сопротивление газу и повышает эффективность создания вакуума. Такой вид задвижек используется также в нефтегазовой промышленности, в канализационных системах, а также в тех трубопроводах, в которых имеются среды, загрязненные механическими элементами. Кстати, для разрушения некоторых частиц в трубопроводе, затвор шиберной задвижки выполняется в виде ножа.

Шланговая задвижка

Шланговая задвижка имеет несколько иную конструкцию, с корпусом без седел и с затвором без уплотнителей. Рабочая среда проходит через патрубок. Последний находится в корпусе и в состоянии изолировать от рабочей среды детали из металла. Чтобы перекрыть проход, шпиндель воздействует на шланг, который полностью пережимается. Шланговые задвижки устанавливаются на транспортирующие вязкие среды и агрессивные жидкости трубопроводы.

moscowsad.ru

Конструктивные особенности водопроводных задвижек, их классификация. Руководство монтажа.

Конструкция и принцип действия

Для того, чтобы выяснить, какой вид арматуры лучше выбрать, необходимо знать его основные преимущества и принцип работы. Стоимость и конструктивные размеры зависят от диаметра труб, предназначения и материала, из которого изготавливают задвижку.

Задвижки любого типа состоят из корпуса и крышки, которые образуют пространство (рабочую зону), в которой размещается затвор. На корпусе располагаются два конца, с которыми деталь соединяется с трубопроводом. Эти элементы могут быть муфтовыми, резьбовыми, а так же под сварку. Конструкция корпуса содержит в себе выступы, именуемые седлами. При закрывании задвижки уплотнительные части затвора прижимаются к седлам, не позволяя жидкости преодолевать рабочую зону.

Элемент, который способствует перемещению затвора, называется шпинделем. Механизм перемещения шпинделя по резьбовой гайке бывает:

  • ручным
  • автоматизированным (при помощи электропривода).

Для труб больших диаметров применяются задвижки исключительно с электрическим двигателем. Это обеспечивает дополнительную надежность запорной системы.

Виды задвижек для водопроводных труб

Клиновые

Они осуществляют прекращение подачи жидкости с помощью затворов – дисков конусообразной формы, прилегающим к двум седлам, расположенным под углом. При приведении в действие маховика шпиндель перемещает диск, вращаясь в резьбе гайки. Плотное прилегание диска к выступам корпуса происходит благодаря его клиновидной форме и уплотнительным поверхностям затвора. Этот и подобные виды задвижек используется для трубопроводов, транспортирующих воду, аммиак, пар, газ, нефтепродукты и другие вещества.

Разновидности клиньев и их особенности:

  • жесткий клин – обладает повышенной герметичностью, что несколько усложняет условия обслуживания и эксплуатации арматуры;
  • двухдисковый клин – усложненная конструкция повышает устойчивость к износу уплотняющих поверхностей, улучшает герметизацию и снижает необходимое усилие для открытия или закрытия задвижки;
  • упругий клин – модифицированное и упрощенное устройство позволяет эффективно работать в широком температурном диапазоне, компенсируются деформации корпуса, вызываемые нагрузками на трубопровод.

Параллельные

Такие задвижки своим устройством существенно отличаются от вышеописанных. Затвор в них состоит из двух дисков, соединяемых распорной пружиной или клином. При введении арматуры в положение «закрыто» диски прижимаются к седлам и прекращают движение потока. Основным достоинством параллельной запорной арматуры служит ее высокая надежность: задвижки перекрывают струю практически идеально и поэтому могут работать в любом температурном режиме.

Монтаж задвижек для водопровода

Существуют разные способы соединения арматуры с трубами: фланцевое, муфтовое, раструбное и сварное. Последнее является наиболее надежным и удобным. Так же отдельные виды задвижек имеют свойство закрепляться на трубах без наличия отдельных соединительных элементов.

При установке запорной арматуры следует помнить, что задвижки устанавливаются исключительно маховиками вверх, дабы избежать протечки гидрожидкости или утечки газа. Так же необходимо следить за тем, чтобы фланцевое соединение (при наличии такового) выполнялось ровно и без искривлений.

Широкое применение задвижек в системах водопровода объясняется тем, что они имеют несложную конструкцию, малую строительную длину и просты в эксплуатации. Благодаря особенностям строения, они применяются в разнообразных условиях, а так же обладают небольшим гидравлическим сопротивлением, что позволяет им работать при высоких скоростях транспортируемой среды.

ogodom.ru

Применение устройств задвижки для трубопроводов клинового типа: особенности, устройство, виды

В системах водоснабжения и отопления довольно часто используемым элементом являются клиновые задвижки. Основное их назначение заключается в перекрывании воды, сточных вод и нейтральных жидкостей. Стоит заметить, что эти элементы применяются во многих областях. Помимо жилищно-коммунальной сферы, подобные задвижки получили широкое распространение в системах газоснабжения, для энергетических нефтепроводов и пр. Чтобы не ошибиться с выбором запорной арматуры подобного типа, принимать решение необходимо с учетом таких параметров, как рабочая температура потока среды, уровень давления и режим эксплуатации.

Преимущества и недостатки клиновых задвижек

Если рассматривать особенности запорной арматуры, то можно выделить ряд характерных для нее достоинств:

  • простое устройство, благодаря которому сводится к минимуму вероятность их выхода из строя;
  • универсальность применения – позволяет использовать эту запорную арматуру на объектах с различными условиями, где они способны справляться с воздействием любых температур давления;
  • низкий уровень гидравлического сопротивления;
  • большое разнообразие типоразмеров. За счет этого у потребителя есть возможность найти изделие, которое в максимальной степени подойдёт для конкретного вида труб;
  • исполнение подобной арматуры позволяет ей пропускать рабочий поток в различных направлениях.

В то же самое время клиновые задвижки обладают рядом минусов, которые необходимо учитывать на этапе выбора:

  • процесс открывания/закрывания задвижек является длительным во времени;
  • наличие большой строительной высоты, что в первую очередь актуально для запорной арматуры, оснащенной выдвижным шпинделем;
  • низкий уровень ремонтопригодности, что в первую очередь наблюдается в ситуациях, когда заканчивается эксплуатационный ресурс используемых уплотнительных материалов.

Особенности выбора запорной арматуры

Чтобы задвижки могли на протяжении долгого времени с успехом справляться с возложенными на нее задачами, при выборе следует обращать внимание на их эксплуатационные параметры.

Среди всех критериев, которые могут учитываться при выборе, наибольшего внимания заслуживают следующие:

  • Условия, в которых предполагается использовать запорную арматуру. В первую очередь это касается особенностей обслуживаемого рабочего потока: температурного режима, давления, коррозионных свойств;
  • Объем рабочего потока, который в состоянии пропускать сквозь себя выбираемая арматура;
  • Степень герметичности, которая должна быть обеспечена для предполагаемых условий эксплуатации;
  • Габариты соединительных фланцев, а также метод подключения к трубопроводу;
  • Размеры и конструкция корпуса;
  • Особенности пользования задвижкой: управлять этой арматуры можно вручную или же посредством электро- , гидро- , пневмопривода;
  • Требования безопасности являются одним из определяющих параметров, которыми должна обладать клиновая задвижка. Наличие защиты от взрыва, способность противостоять гидравлическим ударам.

Конструктивное исполнение задвижек

Исходя из варианта подключения клиновых задвижек к трубопроводу, они могут быть классифицированы на несколько видов:

  • приварные;
  • фланцевые, в конструкции которых могут присутствовать попарно присоединительные фланцы, уплотнительные кольца и фланцевые заглушки.

По своему исполнению фланцевые задвижки имеют вид запорной арматуры, оснащенной затвором, которая при использовании может перпендикулярно ограничивать движение рабочего потока или же обеспечивать ему свободную циркуляцию. В конструкции задвижек предусматривается два отверстия, именуемые седлами. Подобные конструкции оснащены запорным элементом, выполненным в виде детали клинообразной формы, которая в нижней части имеет сужение.

При переводе арматуры в положение, обеспечивающее закрытие задвижки, происходит перекрывание обоих седел, которые находятся под некоторым наклоном относительно друг друга, что помогает предотвратить проникновение внутрь рабочей среды. Подъем затвора обеспечивается резьбой, которая при воздействии усилий начинает накручиваться: для вращения этого элемента можно использовать ручку или же задействовать привод. Когда задвижка находится в открытом положении, поток может беспрепятственно проходить сквозь нее, попадая тем самым в общую систему трубопровода. Согласно действующим нормативам, клиновые задвижки могут разделяться на длинные и короткие, что определяется расстоянием, на которое удалены друг от друга фланцы.

Разновидности клиновых задвижек

Одной из популярных видов клиновых задвижек являются полнопроходные, в конструкции которых отверстие соединительных патрубков имеет аналогичный диаметр, что и трубопровод. Для подобных изделий используются сталь и чугун. Эти модели обычно приводятся в действие при помощи электропривода. Особенностью суженных клиновых задвижек является то, что их отверстие уступает по диаметру рабочему потоку. Хотя задвижки подобного типа являются более доступными по цене, все же они обеспечивают более высокое гидравлическое сопротивление.

Ассортимент предлагаемых сегодня на рынке задвижек представлен изделиями, предусматривающими ручной вариант управления, а также систему управления, основанную на электроприводе, пневмо- и гидроприводе.

В зависимости от характера перемещения шпинделя, клиновые задвижки могут выполняться в двух вариантах:

  • с выдвижным шпинделем;
  • с неподвижным шпинделем.

Задвижки с выдвижным шпинделем

Особенностью выдвижных моделей является то, что резьба штока располагается на внешней стороне конструкции, там же находится и ходовая гайка. При этом шпиндель примыкает нижним концом к затвору. В момент, когда задвижка начинает открываться, гайку крутят, что заставляет шток поступательно сдвигаться, при этом его край поднимается на высоту затвора. Подобная запорная арматура имеет невысокий уровень гидравлического сопротивления, но при этом с ними легко добраться до управляющего узла. Чаще всего их применяют в системах трубопроводов, где рабочий поток двигается с постоянной высокой скоростью.

Задвижки с неподвижным шпинделем

По сравнению с ними задвижки, которые имеют неподвижный шпиндель, сохраняют неизменной строительную высоту при открывании. Ввиду того, что резьба располагается в самой конструкции задвижки, открывание осуществляется за счет вращения ходовой гайки, которая примыкает к затвору. Используемый в конструкции ходовой элемент постоянно соприкасается с рабочей средой, из-за чего угрозу для подобной арматуры может представлять коррозия. По причине, что добраться до управляющего механизма довольно сложно, подобные виды задвижек становятся все менее популярным, уступая свое место запорной арматуре, оснащенной выдвижным шпинделем.

Вид клина задвижки

На основании такого признака, как тип затвора рассматриваемые запорные устройства могут быть выполнены в следующих вариантах:

С жестким клином. Здесь обязательно необходимо обеспечить совпадение угла затвора с углом между седлами. Подобный вариант задвижки отличается высокой герметичностью, что связано с особенностями его конструкции. В то же время у него имеются свои минусы, главными из которых следует назвать трудности, возникающие при необходимости подгонки клина к седлам, а также риск заклинивания затвора при эксплуатации подобной арматуры.

Температурные колебания могут негативно повлиять на работу устройства, из-за чего могут возникнуть сложности с ее открыванием. К негативным факторам следует отнести коррозию, а также незначительный эксплуатационный ресурс уплотняющего материала, что также может привести к аналогичному результату.

С двухдисковым исполнением. Конструкция затвора представлена двумя дисками, которые располагаются наклонно по отношению друг к другу, формируя клин. Благодаря подобному варианту исполнения затвора появляются условия для качественной герметизации задвижки и выбора необходимого положения дисков по отношению к седлам, на что нарушения по соблюдению точности размеров отверстия уже не способны оказать значительного влияния.

Говоря о преимуществах подобного варианта исполнения, необходимо отметить высокий уровень устойчивости к износу, отсутствие трудностей при открывании запорной арматуры и высокий уровень герметичности. При использовании клиновой задвижки двухдисковой Hawle наглядно демонстрируется высокий уровень герметизации трубопровода и в то же время обеспечивается высокая устойчивость уплотняющего материала к износу.

С упругим клином. Для подобной конструкции характерно использование подвижного крепления дисков, в котором главную роль выполняет упругий элемент. Это позволяет добиться максимальной плотности примыкания затвора, который не меняет своего положения даже в условиях воздействия нагрузок и температурных колебаний со стороны рабочего потока. Из преимуществ, которыми обладают задвижки подобного исполнения, следует в первую очередь выделить продолжительный срок службы.

Материалы для производства задвижек

Если проанализировать ассортимент клиновых задвижек, то можно выделить следующие виды:

  • стальные;
  • чугунные;
  • арматура на основе сплавов, выполненных с применением технологии литья или сварки.

Чугунные клиновые задвижки являются идеальным вариантом для многих видов трубопроводов. Подобные конструкции получили широкое распространение в системах пожаротушения, подачи воды и перемещения пара. Учитывая низкий уровень гидравлического сопротивления, который присущ чугуну, обеспечивается беспрепятственная циркуляция рабочего потока сквозь открытые седельные отверстия клиновой запорной арматуры из чугуна.

Заключение

Для обеспечения нормальной работы систем трубопроводов необходимо использовать такой элемент, как клиновая задвижка. Однако важнее всего, чтобы это запорная арматура была правильно подобрана. Необходимо учитывать не только условия эксплуатации, но и конструкционное исполнение самого элемента. Это впоследствии повлияет не только на пропускную способность запорной арматуры, но и на эффективность работы системы и длительность срока службы самой запорной арматуры. Используемый материал также является важным фактором выбора, который в немалой степени может определить конечный выбор.

stoki.guru

Виды запорной арматуры: типы и устройство

Запорная арматура применяется в различных промышленных областях, и ее можно разделить на два типа: на имеющую общетехническое назначение и предназначенную для применения в особых условиях.

Все виды запорной арматуры изготавливаются из ковкого чугуна или стали.

Запорная арматура, имеющая общетехническое значение, необходима в различных промышленных отраслях, строительстве. Ее эксплуатация осуществляется на водопроводах, газопроводах, паропроводах. Все виды запорной арматуры изготавливаются из ковкого чугуна или стали. Они контактируют с водой, паром, газом, маслами. К запорной относится полнооткрывающаяся арматура: пробковые краны, вентили, арматура с проходным каналом, который имеет строение трубки Вентури.

Характеристика основных видов запорной арматуры

Промышленное производство всех видов запорной арматуры включает в себя изготовление кранов, клапанов (вентилей), задвижек и заслонок. У запорных вентилей размер составляет до Dy = 300 мм, где Dy - диаметр прохода. Эксплуатация запорных вентилей производится в тупиковых участках. Их можно применять для сильфонного уплотнения шпинделя. Широко распространены шаровые краны и заслонки простой конструкции. У задвижек несложное устройство: малая длина, небольшое гидравлическое сопротивление. Они бывают двух видов: параллельные двухдисковые и клиновые. При незначительном давлении необходимо применение двухдисковых задвижек, большое давление требует использования клиновых. У них клин может быть цельным, упругим или составным.

Для чего необходимы краны? Их виды и назначение

Виды шаровых кранов.

Краны устанавливаются на трубопроводах, водопроводах, паропроводах, газопроводах. Для эксплуатируемых кранов характерны малые размеры, незначительное сопротивление. Масса крана колеблется от 0,881 кг до 8,64 кг. Диаметр d в дюймах от 1 до 3 d. Широкое применение нашли два вида кранов: пробковые и шаровые. В зависимости от способа герметизации, они подразделяются на натяжные и сальниковые.

К трубопроводу краны присоединяются с помощью муфты, фланца или привариваются к нему. Краны пробковые, газовые, муфтовые, чугунные используются на трубопроводах, подающих природный газ. Температура при работе составляет tp< 50°С. Установка осуществляется в любом положении. Изготавливаются из чугуна. Соединение крана с трубопроводом происходит за счет резьбовой муфты. Параметры для работы кранов: рабочее давление - Pp=0,1 МПа, tp< 50°С.

Другой вид кранов - сальниковые муфтовые чугунные. Устанавливаются на трубопроводах, поставляющих воду или нефть. Рабочая температура составляет tp< 100°С. Положение крана при установке - любое. Изготовлены из чугуна основные детали крана: корпус, пробка, сальник. Сальник набивается пенькой или резиной. Давление среды составляет Pp= 1,0 МПа, если tp< 100°С, где Pp - давление, а tp °С - рабочая температура среды.

Виды фланцевых кранов.

Краны малых размеров, или шаровые, характеризуются небольшим сопротивлением, но одновременно обладают высоким качеством, поэтому допустима их эксплуатация там, где трубопровод имеет большой диаметр. Кран изготовлен из чугуна. Для уплотнительных колец применяется фторопласт-4. Сальники набиваются пенькой. Давление в рабочей среде должно быть Pp = 1,0 МПа, а tp< 100°С.

Фланцевые стальные краны соединены с трубопроводом фланцами. У больших кранов предусмотрен червячный редуктор. Управление краном осуществляется с помощью маховика. Кран стальной. На трубопроводах, транспортирующих газ при температуре от - 40 до + 70°С, применяют краны со смазкой фланцевые стальные или с патрубками под приварку. Эти краны ставят только в вертикальном положении. Их работа осуществляется при низких и высоких температурах от -40 до +40°С. Краны управляются дистанционно, одновременно можно производить ручное управление с помощью маховика.

Устройство, использование запорных вентилей

Чаще всего применяются некоторые виды запорных вентилей, которые устанавливаются на трубопроводах и регулируются с помощью маховика или электропривода. Имеется также дистанционное управление.

Схема устройства запорного вентиля.

У запорных муфтовых чугунных вентилей запорный орган уплотняется кольцом из фторопласта - 4 или кольцом из резины или кожи. Устанавливаются на трубопроводах, по которым транспортируют пар, воду, воздух. Соединение осуществляется резьбовыми муфтами. Сальник набивается пропитанным асбестом АП.

В трубопроводах, транспортирующих воду при температуре до 50°С, ставят запорные муфтовые вентили, изготовленные из чугуна. Работают в любом положении. Вода подается под золотник. Корпус вентиля изготовлен из чугуна, уплотнительное кольцо - кожаное; все прокладки изготовлены из паронита. Сальники набиты асбестом.

В трубопроводах, по которым транспортируют воду иди воздух, температура среды составляет + 45°С, используют запорные вентили с электромагнитным приводом. Они работают при высоких температурах, до + 50°С. При установке сам электромагнитный привод направлен вверх. Крышка и золотник стальные, а корпус - из чугуна. Вентиль работает от электромагнитного привода. Можно управлять вручную.

Назначение и устройство заслонок

Заслонки применяются на трубопроводах, диаметр которых колеблется в пределах 2200 мм. Они имеют простое устройство; ими легко управлять, они относительно дешевы и обладают небольшим весом. Управлять заслонками несложно вручную. Некоторые заслонки укрепляются с помощью гидропривода или пневмопривода. К управляемым электроприводам относятся заслонки с диаметром 300-1600 мм на Ру = 1,0 МПа.

Виды заслонок.

На трубопроводах, по которым идет транспорт воды, ставят бесфланцевые заслонки на Ру = 1,0 МПа. Запорный орган уплотнен за счет резинового кольца, которое устанавливается в канавке диска. Поворотный вал соединен с корпусом, а манжета - с резиновыми кольцами, уплотняет подвижное их соединение. Весь корпус заслонки сделан из чугуна; из стали - поворотный вал.

Заслонки, управляемые с помощью электропривода, ставят на трубопроводе электроприводом вверх, а приводной вал при этом расположен вертикально. Заслонки, имеющие ручное управление, устанавливают в любом положении.

Заслонки соединяются фланцами с трубопроводом. Можно также применить для этих целей сварку. Управляются они электроприводом. Для заслонок, имеющих диаметр от 300 до 600 мм, предусмотрен редуктор, обеспечивающий ручное управление. Уплотнителем служит резиновое кольцо на диске. Поворотный вал соединен с корпусом подвижно, уплотнен втулкой, имеющей запорные кольца. Заслонка изготовлена из стали марки 40Х. Работает при рабочем давлении до Рр = 1,0 МПа.

Электроприводы к бесфланцевым стальным заслонкам на Ру =1,0 МПа имеют диаметр Ру от 1200 до 200 мм, мощность от 3 до 5,2 кВт. Время, в течение которого открывается или закрывается заслонка, составляет от 1,5 до 1,8 минут.

Задвижки - запорные устройства на технологических линиях

Заслонки - это устройства небольшой длины; они применяются на магистралях и технологических линиях. Устройство задвижек предусматривает наличие невыдвижного или выдвижного шпинделя. Для закрытия или открытия прохода шпиндель делает много оборотов: такие задвижки имеют электропривод. У клиновых задвижек шпиндель невыдвижной, фланцевый, чугунный, давление Ру = 0,25 МПа. У них дистанционное управление. Диаметр - от 800 до 2000 мм, вес - от 1772 до 14015 кг. Электропривод имеет диаметр Dy от 800 до 2000 мм, время открытия или закрытия - от 2,3 до 5,8 мин. Установка осуществляется вертикально, электропривод направлен вверх. Можно поставить задвижку так, чтобы шпиндель находился в горизонтальном положении. Для этого червячную пару и роликоподшипник покрывают очень густой смазкой. Электропривод должен находиться на опоре.

Виды задвижек.

Присоединение к трубопроводу происходит за счет фланцев. Основные детали сделаны из чугуна. Из паронита состоит прокладка; сальниковая набивка - из пропитанного асбеста. Конструкция клина - жесткая или упругая.

Для трубопроводов, по которым идет топливный газ и температура подачи для которых достигает до 100°С, применяют клиновые задвижки двухдисковые; шпиндель у них невыдвижной, изготовлены они из чугуна, Ру =0,6 МПа. Управляются вручную. Установка может производиться в любом положении. Прокладкой служит паронит. Запорный орган уплотняется кольцами из чугуна, расположенными на дисках и корпусе.

На транспортирующих коксовый газ трубопроводах ставят двухдисковые клиновые задвижки. Они имеют выдвижной шпиндель, изготовлены из чугуна. Помещаются в рабочую среду, имеющую давление Рр = 1,8 МПа для задвижки с диаметром 1300 мм и температуру 200°С. Задвижки с большим диаметром, 1500 мм, эксплуатируют при температуре 85°С и Рр = 0,05 МПа. Управляется она электроприводом, чья мощность равна 3 кВт. Задвижка имеет чугунные детали: корпус, крышку, диски, стойку, - и стальной шпиндель. Сальниковая набивка применяется из асбеста.

На трубопровод, по которым перекачивают нефть и масло, ставят сварные стальные клиновые задвижки. Они имеют выдвижной шпиндель. Снабжены патрубками. Устанавливаются в среде, имеющей температуру до 250°С. Ставят задвижки в любом положении. Вся задвижка сделана из углеродистой стали. Для шпинделя применяется сталь 20х13.

Специальная запорная арматура для агрессивных сред

Запорная арматура, эксплуатируемая в особых средах, подразделяется на следующие типы: на краны, вентили, задвижки. Выбор установки того или иного вида зависит от многих показателей самой среды. Учитывается герметичность, эксплуатационный срок, надежность арматуры. Распространены запорные устройства: диафрагмовые вентили, шаровые краны, шланговые клапаны.

Вентили - наиболее часто эксплуатируемая запорная арматура в агрессивной среде. У вентилей золотник и седло надежно сопряжены; за счет этого нет трения. Сальниковые узлы заменены на сильфонные. Вентили создают большое гидравлическое трение, и в этом их недостатки.

В жидкой среде ставят вентили муфтовые латунные запорные, рабочее давление Рр =1,6 МПа. Установка производится в любом положении. Присоединение вентиля к трубопроводу происходит с помощью резьбовой муфты. Весь корпус латунный. Сальник набит асбестом.

В парообразных средах при Рр =1 МПа и температуре до 50°С вентили имеют уплотнительное кольцо из латуни. Такое же кольцо на золотнике изготовлено из резины, можно применить и кожаное кольцо. Сальник набит асбестом.

Запорные вентили, гуммированные на Ру =0,6 МПа, имеют защитное покрытие, которое состоит из резины. Диафрагмовые вентили работают в среде с давлением от 0,6 до 1,6 МПа. В качестве материала для мембраны и защитного покрытия используется полиэтилен, резина или фторопласт.

Сильфонные запорные вентили из коррозионностойкой стали устанавливаются для работы при температуре до 350°С. Работают на вакууме до 0,5 Па. Соединение трубопровода - фланцами. Также возможно соединение патрубками или цапками. Между корпусом и крышкой находится паронитовая прокладка. Есть и соединение без прокладок. Управляется вентиль вручную. У запорных фланцевых фарфоровых вентилей весь корпус сделан из фарфора. Глазурь относится к антикоррозийным покрытиям.

Задвижки в агрессивных средах не нашли широкого применения. Не используются задвижки с выдвижным шпинделем. Нельзя применять сильфон. У задвижек с выдвижным шпинделем он делает большой ход в сальнике, который быстро изнашивается. Они так же требуют большой затраты коррозионностойкой стали для покрытия, что само по себе очень затратно.

Выбор современной запорной арматуры отвечает всем требованиям, предъявляемым к условиям производства.

Поделитесь полезной статьей:

Похожие статьи:

experttrub.ru

Какими бывают задвижки для трубопроводов

Трубопроводная арматура представляет собой сложную конструкцию, несмотря на всю ее простоту, от ее качества работы многое зависит. Задвижки для трубопровода нуждаются в пристальном внимании со стороны производителей, чтобы их долговечность и прочность не подвела в нужный момент. Современные задвижки представляют собой важную функциональную деталь, они делятся на несколько видов в зависимости от параметров.

Задвижки по форме бывают кленовые и параллельные. Кленовые представляют собой запорное устройство, в котором перекрытие прохода осуществляется сдвигом затвора перпендикулярно идущему потоку. Такой тип задвижек востребован для передачи пара, воды, аммиака, нефти. А параллельные задвижки отличны от кленовых тем, что поверхности уплотнительные затворов находятся не под углом, а параллельно друг другу. Дополнительно хотелось бы обратить Ваше внимание на задвижки стальные 30с41нж, представленные по ссылке. Следует помнить о том, что каждая задвижка имеет свое направление движения шпинделя, поэтому они делятся на 2 категории. В первой категории выдвижным является шпиндель (он при закрытии и открытии задвижки работает винтовыми или поступательными движениями). Задвижки с невыдвижным вращаемым шпинделем специалисты относят ко второй категории, они применяются для подачи воды, тех потоков, которые не провоцируют коррозию, также они меньше по высоте.Остальные задвижки применяют в качестве запорных устройств, Ду у них различно. Как правило, их используют для перекрытия жидких и газообразных потоков при перепадах давления. Также отдельно выделяют чугунные задвижки для трубопроводов, которые применимы для включения потока среды или его отключения, такие задвижки с легкостью выдерживают температуру до 226 градусов по Цельсию. Устанавливаются чугунные задвижки моховиком вверх на горизонтальном трубопроводе, должен быть при этом вертикально расположенный шпиндель.

Если трубопровод вертикален, задвижки устанавливают плашмя, причем горизонтально поворачивают шпиндель. Не следует забывать о том факте, что чугунные и стальные задвижки относят к ремонтируемым изделиям. Задвижки всех Ду хорошо поддаются автоматическому и ручному управлению при использовании специальных электроприводов. Отметим отдельно, если Вам необходимы задвижки чугунные 30ч6бр, купить их можно, перейдя по ссылке наших товарищей.

Автоматический способ имеет широкие возможности, благодаря чему удобен в управлении. Автоматика при нажатии нужных кнопок в любом промежуточном положении произведет остановку запорного устройства, также происходит отключения двигателя автоматически при достижении затвора крайнего положения. В целом, задвижки для трубопроводов обладают рядом преимуществ, т.к. они имеют строительную малую длину, обеспечивается подача среды в любом желаемом направлении. Причем является весьма незначительным гидравлическое сопротивление.

www.stroyservice.ru

Какая бывает запорная арматура для трубопровода |

Трубопроводная арматура используется для того чтобы обеспечить бесперебойную работу системы трубопроводов. Она необходима для распределения, выключения и регулирования потоков рабочей среды. Трубопроводная арматура получила широкое применение почти на всех крупных производствах. Не исключением являются и компании занимающиеся переработкой вторсырья.Запорной арматурой называют один из видов трубопроводной арматуры. К ней относятся затворы, клапаны, задвижки и краны.

Запорная арматура необходима для перекрытия потока жидкого либо газообразного вещества, в трубопроводе, который применяется для транспортировки. Кроме этого большой популярностью запорная арматура пользуется при установке канализаций, отопления и водопроводов. Задвижки являются самым популярным элементом в запорно-реагирующей арматуры. Работа данных задвижек основывается на своевременном закрытии потока среды в системе трубопровода. При помощи задвижек можно производить подачу воды или газа в совершенно любом направлении. Существует несколько разновидностей таких задвижек:

  • шиберные,
  • шланговые,
  • клиновые,
  • параллельные.

Затворы, по сути, являются кольцами с находящимися внутри поворотными дисками. Диск крепится к волу по всему диаметру полости корпуса. Вращение вала позволяет осуществить поворот диска. Для того чтобы достигнуть необходимой герметичности следует применять уплотнительные эластичные элементы.

Одной из разновидностей трубопроводной арматуры, которая позволяет защитить трубу от разрушения является сильфонный компенсатор. Сильфонный компенсатор является растяжными стыками, которые используются в разнообразных насосных станциях и системах трубопровода. Кроме этого его ещё используют для того чтобы компенсировать температурное расширение трубопровода, а также для защиты от разрушения труб в случае их деформации возникающей во время проведения установочных работ.

Трубопроводные краны являются запорными устройствами, состоящими из корпуса и пробки. Для того чтобы перекрыть поток среды необходимо повернуть затвор вокруг его оси, которая находится перпендикулярно направлению потока.

Запорный клапан представляет собой запорное устройство позволяющее направлять потоки жидкости или газов при помощи смещения подвижной части по отношению поверхности, по которой она скользит. Арматура расположенная на трубопроводах запорного предохранителя необходима для того чтобы отключить трубопровод в случае возникновения обратного тока воды. К данной арматуре на трубопроводах можно отнести обратные клапаны разных конструкций на условное давление Ру-0.25 4.0 МПа с нерегулируемым и регулируемым закрытием.

Регулируемые имеют диаметр от 200 до 1000 мм. Они необходимы для осуществления безударного отключения трубопровода и для монтажа на автоматизированных насосных станциях, которые предусматривают остановку и пуск агрегатов на запорную открытую арматуру.

_

navro.org

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
