Какие бывают выключатели: тип установки, крепление проводов и способ управления

тип установки, крепление проводов и способ управления

При монтаже освещения используются различные виды выключателей, которые подбираются в зависимости от параметров осветительного оборудования и дизайна интерьера. Чтобы выбрать подходящую модель, надо знать какие бывают выключатели – в чем их различие по способу монтажа, подключению и принципу действия.

Содержание

• Скрытый и наружный способы установки
• Крепление проводки к клеммам выключателей
• Способ включения
  • Стандартные клавишные
    • Кнопочные
    • Веревочные
    • Ползунковые
  • Выключатели проходные
  • Перекрёстные (реверсивные)
  • Выключатели-светорегуляторы (Диммеры)
  • Сенсорные
  • Акустические
  • Управляемые дистанционно
• Дополнительные функции

Скрытый и наружный способы установки

Самое первое c чем придется определиться – какой нужен выключатель по типу установки, которая может быть внутренний или наружной.

В первом случае монтаж производится внутри стены, для чего в ней вырезаются отверстия соответствующего размера. Этот вид устройств используется чаще всего, так как преимущественно проводка прокладывается скрытым способом.

Наружные выключатели применяются либо в деревянных домах, в которых проводка чаще всего делается открытого типа, или когда приборы освещения прокладываются по временной схеме – в этом случае чтобы не резать стены провода прокладывают на их поверхности.

В плане дизайна выключатели для скрытого монтажа более привлекательны, так как на стене видно только их лицевую часть.

Крепление проводки к клеммам выключателей

Для установки в бытовых системах освещения применяются только две разновидности креплений проводки к контактам выключателей – винтовая и безвинтовая.

Винтовое соединение это стандартный более привычное привычный способ крепления когда провод вставляется в клемму, которая болтом притягивается к основанию.

У этого метода крепления есть один недостаток – под воздействием электрического тока все проводники немного вибрируют, поэтому со временем такое соединение может ослабнуть, особенно если жила многопроволочная.

Безвинтовое соединение это по сути зажим на пружине – в который провод вставляется и затем фиксируется. Форма зажима препятствует самопроизвольному выпадению вставленной в него жилы, а пружина нивелирует вибрации вызываемые током, поэтому такое соединение не нуждается в периодическом подтягивание контактов.

К недостаткам безвинтовых соединений относятся малая площадь контакта между проводом и зажимом и то, что они не рассчитаны на подключение алюминиевых проводов.

В случае крайней необходимости алюминиевые провода использовать все же можно, но для этого придется дополнительно купить специальную смазку, которой надо покрыть провода перед их фиксацией в зажимах.

На практике нет особой разницы между использованием тех или иных выключателей так как современные осветительные устройства обладают невысокой мощностью. Следовательно ток через клеммы проходит небольшой и не оказывает заметного влияния ни на болтовые соединения ни на зажимы.

Способ включения

Зачастую это основной критерий, по которому выбираются выключатели. Кроме различий во внутренней начинке, способ подключения напрямую влияет на дизайн устройства – будет он универсальным, под стиль ретро или наоборот – какой-либо из современных направлений.

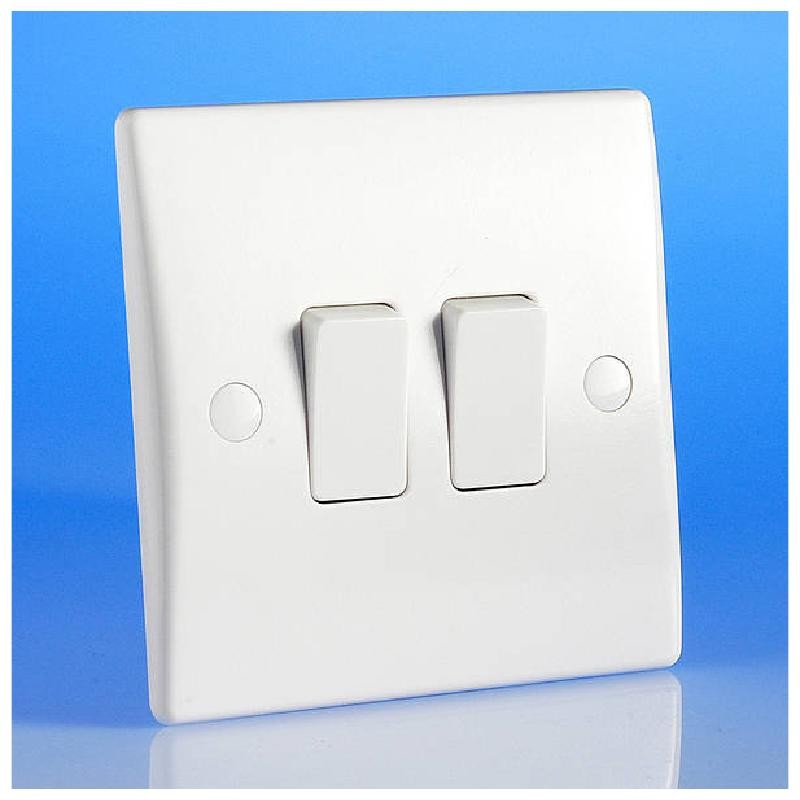

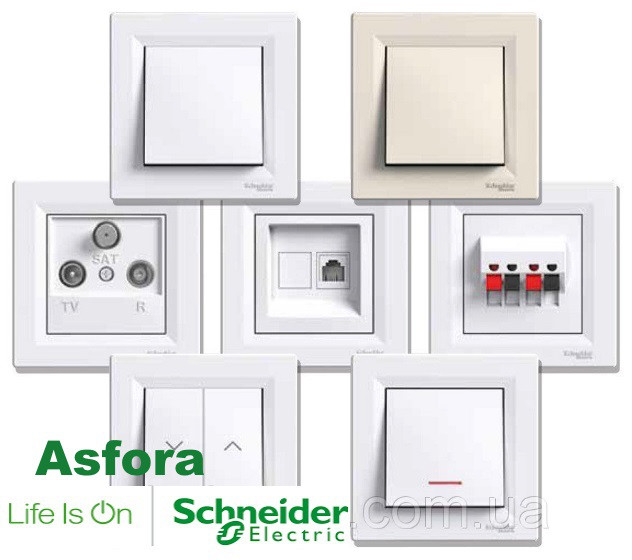

Стандартные клавишные

Это наиболее распространенный вид выключателей. Изготавливают их для наружной и внутренней проводки – они отличаются простотой конструкции и удобством в использовании. Принцип действия максимально упрощен – внутри такого устройства находится механический двухпозиционный переключатель, который замыкает либо размыкает электрическую цепь.

Зачастую из одной точки включают несколько приборов освещения – например, это могут быть туалет и ванная, или просто разные лампы на одной люстре, для чего нужно несколько выключателей. Чтобы не загромождать пространство стены, делают выключатели с двумя, тремя и более клавишами.

В свою очередь к такому типу можно отнести следующие виды выключателей света:

Кнопочные

Их контакты действуют в паре с пружинным механизмом – при нажатии кнопки они замыкаются, а при повторном нажатии происходит размыкание цепи. Изначально такие выключатели устанавливались на настольных лампах, а затем такой механизм стал устанавливаться и на настенных моделях. По стоимости они несколько дороже стандартных клавишных выключателей, но это компенсируется некоторой нестандартностью решения.

Веревочные

По сути это несколько переделанный вариант кнопочного выключателя – к нему добавлен рычаг, одно плечо которого нажимает на кнопку, а к другому подсоединена веревка (цепочка).

Чаще всего такие устройства используются как дизайнерский ход, но они имеют и некоторые практические преимущества: их гораздо проще найти в темноте, а также к ним легче добраться ребенку.

Поворотные

Принципиально их электрическая схема ничем не отличаются от клавишных – они также имеют только два положения, но включение и выключение освещения происходит после поворота ручки на корпусе. Используются они достаточно редко, но все еще популярны при создании открытой электропроводки в стиле ретро. В отличие от двух и трехклавишных, конструкционно поворотный выключатель предполагается только в одиночном исполнении.

Ползунковые

Самая простая конструкция – при перемещении ползунка соединяются контакты и замыкается цепь. При обратном движении ползунка защелка перестает удерживать контакты и они разъединяются под действием пружины. По ряду причин используются только для включения переносных приборов – для стационарного освещения практичнее применять другие конструкции.

Выключатели проходные

По сути, это не выключатели, а двухпозиционные переключатели, которые замыкают одну либо вторую ветку электрической цепи. Основа их электросхемы – три контакта: один на входе и два на выходе – переключения замыкают входящий провод с одним из исходящих. Особенность их конструкции позволяет при использовании двух переключателей собрать схему, в которой один источник освещения будет включаться и выключаться из двух разных мест.

Внешне такие выключатели ничем не отличаются от стандартных клавишных, но есть одна особенность по способу включения.

Если обычные имеют строго обозначенные положения «вкл-выкл», то у проходных они могут постоянно меняться.

К примеру, есть два выключателя, клавиши обоих находятся в положении «вниз» и освещение выключено. Когда в первой точке переключить клавишу вверх, то свет включится. Затем надо выключить освещение во второй точке, для чего клавиша на ней тоже переключается (с нижнего положения на верхнее). Теперь чтобы включить свет в первой точке надо уже опустить клавишу в положение «вниз» и т.д.

Перекрёстные (реверсивные)

Сделаны для использования в паре с проходными переключателями, в том случае, если надо включать освещение из трех и более мест. Схема такого переключателя представляет собой четыре контакта – по два на входе и выходе. В одном положении входящие контакты замкнуты с соответствующими по расположению исходящими (1 с 3, а 2 с 4), а при переключении они меняются местами (1 идет на 4, а 2 на 3).

Из схемы видно, что в случае необходимости перекрестный переключатель можно использовать в качестве обычного выключателя, но так как стоимость его несколько выше стандартной модели, то целесообразность такого решения будет под вопросом.

Выключатели-светорегуляторы (Диммеры)

Второе название таких выключателей происходит от английского слова dimmer, что переводится как затемнение и исчерпывающе характеризует возможности этого класса устройств – плавное изменение уровня освещенности от максимального до полного выключения.

По сути это резистор переменного сопротивления который устанавливается в электрическую цепь последовательно к нагрузке.

Пример работы таких выключателей мог видеть каждый посетитель кинотеатра – когда свет понемногу начинает гаснуть, значит сейчас начнется фильм и надо поскорее занимать места, если не успели этого сделать заранее.

В домашних условиях такие выключатели будут полезны для установки нужной интенсивности освещения, ведь, к примеру, для чтения и просмотра телевизора яркость нужна разная.

Также полезным такой регулятор будет если в семье есть маленький ребёнок, которого может испугать неожиданная смена освещения.

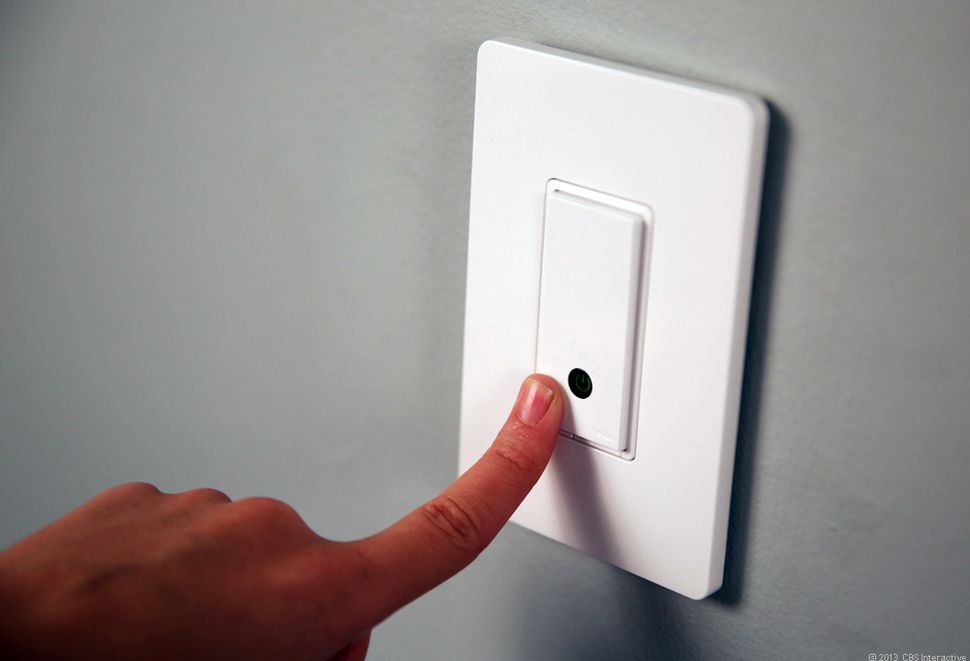

Сенсорные

Такие типы выключателей изготавливаются на основе двух принципиально различных схем. Изначально они использовали наличие у человеческого тела наличие определенной электрической емкости – в основе такого устройства применяется конденсаторная схема. После прикосновения к контакту емкость изменялась и подавался сигнал на включение или выключение освещения. Даже в первоначальном варианте такой выключатель света позволял плавно регулировать уровень освещенности – если просто дотронуться до контакта, то лампа выключался сразу, а если удерживать палец на контактной пластине то постепенно.

Современные устройства оснащаются миниатюрными дисплеями, наподобие экрана мобильного телефона, а управление происходит посредством микросхемы. Это позволяет добавлять в такие выключатели дополнительными функциями: таймер, подсветка и т. п.

Акустические

Интересное решение, позволяющая без дополнительных устройство включать и отключать освещение из любой части комнаты. От какого устройства есть как несомненное преимущество такие очевидные недостатки, из-за которых рекомендуется рассмотреть возможность установки его в паре с другим выключателем.

К минусам относятся самопроизвольное срабатывание, например, если открывать шампанское или просто похлопать ребенку за рассказанный стих.

Если настройка или размещение выключателя произведены неудачно, то он не всегда будет срабатывать с первого раза – особенно этим грешат бюджетные модели.

Также надо учитывать, что рано или поздно свет надо будет включить бесшумно, а еще, такие выключатели не могут регулировать уровень освещенности.

Управляемые дистанционно

Эти устройства являются одной из ступеней развития концепции «умного дома». После установки таких выключателей, освещение можно регулировать посредством пульта дистанционного управления: включать, выключать, приглушать – полный набор функций зависит от производителя.

Так как все управление производится как с пульта, так и напрямую с выключателя, то недостатки такого устройства сведены к минимуму, а заключаются они в необходимости держать пульт под рукой и при этом стараться не сесть на него и избегать прочих механических воздействий.

Очевидно, что стоимость таких устройств будет на порядок выше, чем у стандартных выключателей.

Дополнительные функции

Выключатели для умного дома не ограничиваются просто функцией дистанционного управления – они изготавливаются в разнообразных вариациях, среди которых следующие:

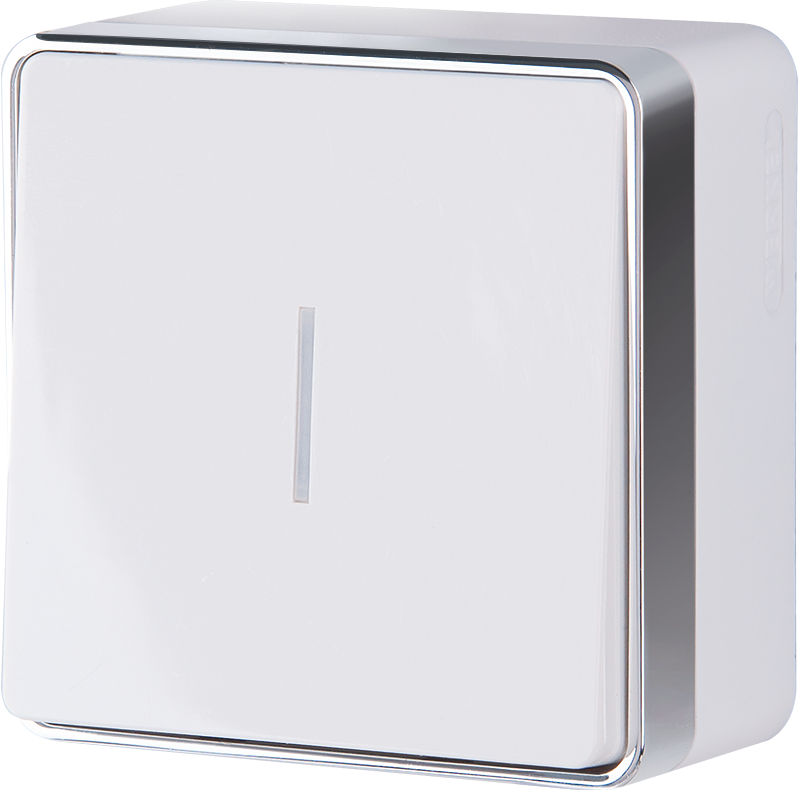

Выключатели с подсветкой. Очень удобно видеть где он расположен, если заходить в темную комнату. Да и просто ночью огонек будет ориентиром, благодаря которому знаешь в какую сторону надо идти, если не включен ночник. Минус таких устройств в параллельном подключении светодиода – если прибором освещения выступает лампа дневного света (или экономка) со стартером, то через светодиод будет происходить постепенная зарядка конденсатора. Когда он будет полностью заряжен, то отдаст накопленное электричество лампе и она на короткое мгновение начнет светиться – обычно это очень раздражает.

Выключатели контрольные. Устанавливаются в том случае, когда лампа находится в одном помещении, а сам выключатель освещения в другом. На корпусе есть контрольная лампочка, которая загорается вместе с включаемым освещением – это позволяет издалека оценить, к примеру, не забыли ли выключить свет в ванной.

Выключатели-таймеры. Через некий заранее определенный промежуток времени после включения такой выключатель выключит свет. Чаще всего используется в прихожих, подвалах или туалетах. Продвинутые модели могут давать голосовые предупреждения, что скоро собираются выключить свет.

Выключатели с датчиком движения. Включают освещение, когда мимо них происходит перемещение какого-либо объекта, что существенно экономит электроэнергию – лампа светит не всю ночь, а несколько минут.

Недостаток бюджетных моделей – они способны обнаружить движение только в перпендикулярной плоскости, а если идти напрямую на датчик, то он будет считать, что ничего не происходит.

Выключатели с датчиком присутствия. Одна из самых продвинутых моделей – способна уловить инфракрасное излучение, что всегда исходит от человека, и на основании этого определить, что в помещении требуется включить освещение. Соответственно, свет не отключится, пока человек будет находиться в комнате, поэтому в спальне такой выключатель можно ставить, только если он дополнительно оборудован пультом ДУ.

По каким критериям надо выбирать выключатель на следующем видео:

Как итог – стандартные выключатели это далеко не все, что может предложить рынок осветительных приборов. Чтобы сделать правильный выбор надо оценить свои потребности и готовность мириться с возможные недостатками, которые есть у каждого из видов бытовых выключателей. Также стоит помнить, что эти приборы устанавливаются не на один год и в доме их не так много. Поэтому, если вопрос бюджета не стоит слишком уж остро, то экономия на хороших выключателях вряд ли будет оправданной.

Виды выключателей света: обзор основных типов выключателей для дома

Выключатель — электрический прибор, предназначенный для соединения и разъединения электрической цепи. Чаще всего выключатели управляют осветительными приборами, реже их используют для включения и выключения вытяжных вентиляторов, кондиционеров и т.д.

По типу установки выключатели разделяются на выключатели скрытой установки и выключатели внешней установки. Первые используются при монтаже скрытой электропроводки, вторые — при прокладке проводки открытым способом.

Виды выключателей

Выключатель — прибор, который больше всего любят совершенствовать и наворачивать дополнительными опциями технические дизайнеры. В зависимости от способов переключения, регулировки, назначения и защитных свойств корпуса выключатели можно поделить на несколько типов.

1. Клавишные

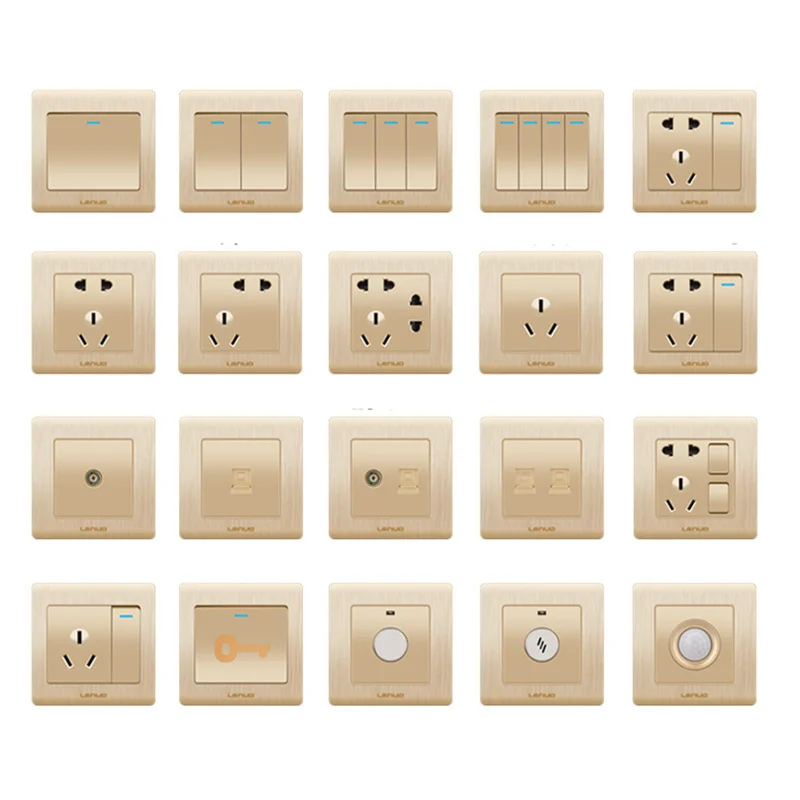

Самый распространенный тип выключателей. Замыкание и размыкание электрической цепи происходит при переключении клавиши из одного положения в другое. Выпускаются одно-, двух- и трехклавишные версии.

Клавишные выключатели недорогие, их удобно использовать и легко ремонтировать. С другой стороны, у них довольно низкий ресурс работы, нельзя регулировать интенсивность освещения, нет режима энергосбережения.

2. Кнопочные



Принцип работы кнопочного выключателя схож с клавишным: вы нажимаете на кнопку — она фиксируется и замыкает контакт. Повторное нажатие контакт размыкает. Часто выпускаются со светодиодной подсветкой. Не стоит путать такие выключатели с обычными электрическими кнопками, например, у звонка: такие кнопки замыкают контакт, только если их удерживают рукой.

Кнопочные выключатели легко впишутся в интерьер любой комнаты, несмотря на свой слегка нестандартный внешний вид. Стоят они немного дороже клавишных собратьев. Зато  будут служить вам верой и правдой в течение долгого времени.

3. Диммеры (выключатели с регулятором)



Представляют собой некое подобие реостата, который знаком большинству из нас по школьным урокам физики. Диммер работает по этому же принципу. Реостат изменяет сопротивление электрической цепи, а значит, и силу тока в ней. Выше сопротивление — меньше сила тока. Чем меньше сила тока, тем тусклее горит лампочка, включенная в электрическую цепь. С помощью таких выключателей можно регулировать интенсивность освещения поворотом управляющего колесика.

Плюс диммеров в экономии энергии (некоторые устройства даже самостоятельно отключаются, когда в комнате никого нет) и простоте использования. Но есть и минус: из-за высокой стоимости не все могут позволить себе такие выключатели. На заметку: диммеры отлично работают с лампами накаливания, но с модными в последнее время светодиодными светильниками и лампами могут конфликтовать и функционировать некорректно.

4. Поворотные

Лет 50 – 60 назад поворотные выключатели ещё активно использовались при строительстве домов, но в последнее время их используют только в дизайн-проектах «под старину» или в создании интерьеров в стиле кантри, лофт, прованс. Как правило, выпускаются только для наружной установки, используются вместе с открытой проводкой. Переключаются поворотом рычага на 90°.

5. Веревочные

Принцип работы этого выключателя аналогичен кнопочному: потянув за веревочку до щелчка, вы замыкаете контакты. Тянете во второй раз и размыкаете. Этот тип выключателя в основном применяется в настенных бра и иногда для включения вытяжных вентиляторов.

Веревочные выключатели используют не только в декоративных целях, у них есть ряд практических преимуществ. Например, свисающий шнур легко найти на ощупь в темноте, а еще такие выключатели подойдут семьям с маленькими детьми, ребенок с легкостью до него дотянется и сможет самостоятельно включить и выключить свет.

6. Сенсорные



Современный тип выключателя, имеющий долгий срок работы благодаря отсутствию механических частей. Срабатывает от касания. Многие модели сенсорных выключателей снабжены дополнительными функциями, вроде плавной регулировки освещенности или автоотключения. Такие выключатели любят использовать в «умных домах».

7. Акустические

Такие выключатели еще называют хлопковыми или звуковыми. Включение происходит от подачи звукового сигнала определенной громкости, например, хлопка в ладоши. Выключатели такого типа с таймером устанавливаются не только в квартирах, но и на лестничных площадках. В некоторых моделях предусмотрена настройка времени, спустя которое выключатель разъединяет цепь. Зачастую акустические выключатели прячутся в распределительных коробках и дублируются обычными клавишными.

Главный плюс этой модели очевиден: с ней вам не придется искать выключатель в темноте наощупь или идти через всю квартиру в грязной обуви, потому что вы забыли выключить свет. Однако такие устройства не всегда реагируют с первого раза и могут срабатывать самопроизвольно, чем иногда вызывают раздражение владельцев.

8. Дистанционные

Это выключатели, которые срабатывают от сигнала пульта дистанционного управления. Встречаются и комбинированные модели: например, сенсорный выключатель с пультом ДУ. Дистанционные выключатели не очень распространены, потому что стоят довольно дорого. К тому же пульты имеют свойство теряться.

Но есть и свои плюсы. Во-первых, с дистанционными выключателями вам не придется портить стены: достаточно будет просто вооружиться саморезами или двухсторонним скотчем и закрепить выключатели в нужных местах. И никаких проблем со стационарной проводкой. Во-вторых, вы сможете включать и выключать лампочки из любой точки квартиры или дома и почувствовать себя повелителем света.

9. Проходные

Внешне проходной выключатель ничем не отличается от обыкновенного, но его внутренняя начинка имеет немного другую схему. Проходные выключатели позволяют управлять одним электроприбором (или группой электроприборов) с разных точек пространства.

Например, у вас двухэтажный дом. Вы подходите к лестнице и включаете светильник, который ее освещает, выключателем, расположенным внизу, на первом этаже. Поднимаетесь на второй этаж. Свет на лестнице уже не нужен. Если бы внизу стоял обычный выключатель, пришлось бы или оставить свет на лестнице включенным, или спуститься, чтобы выключить его. Именно эту проблему решают проходные выключатели: вы ставите их сверху и снизу и управляете одной лампой с разных точек.

К сожалению, чтобы вписать столь удобные проходные выключатели в систему освещения вашего дома или квартиры, придется потратить много денег и сил (по сравнению с классическими вариантами) из-за сложной схемы электропроводки, внушительного количества используемых материалов и высокой стоимости самих механизмов.

10. Герметичные



Особый тип выключаталей — герметичные выключатели, предназначенные для установки в помещениях с повышенной влажностью или запыленностью: в банях, саунах, душевых. Также, как и влагозащищенные розетки, они классифицируются по степени защиты. Так, выключатель, который устанавливается в ванной или душевой, должен иметь класс защиты не менее IP-44. Подробнее о классах защиты читайте в нашей статье.

11. Выключатель со встроенным датчиком движения

Как понятно из названия, выключатель, а точнее, подключенный к нему датчик, реагирует на движения: свет включается, когда в поле зрения сенсора оказывается человек, и выключается, когда тот из него исчезает. Чаще всего принцип работы таких датчиков строится на отслеживании инфракрасного излучения.

Выключатели со встроенными датчиками движения экономят электроэнергию. С помощью них можно также регулировать интенсивность освещения, включать прожекторы, сирену, камеры видеонаблюдения и контролировать прочую полезную технику. К сожалению, цена у этих супермеханизмов соответствующая.

Полезные советы

• Для ванной и кухни используйте герметичные выключатели с классом защиты от влаги и пыли не ниже IP – 44
• В детскую гармонично впишутся веревочные выключатели: малыш с легкостью дотянется до шнурка и сможет быстро включить свет в темноте, если ночью ему вдруг приснится страшный сон
• Для гостиной лучше всего подойдут диммеры, так как для просмотра телевизора и для чтения книги нужно разное количество света
• Для вашего же удобства лестничные пролеты в частном доме стоит оборудовать либо проходными переключателями, либо выключателями со встроенными датчиками движения
