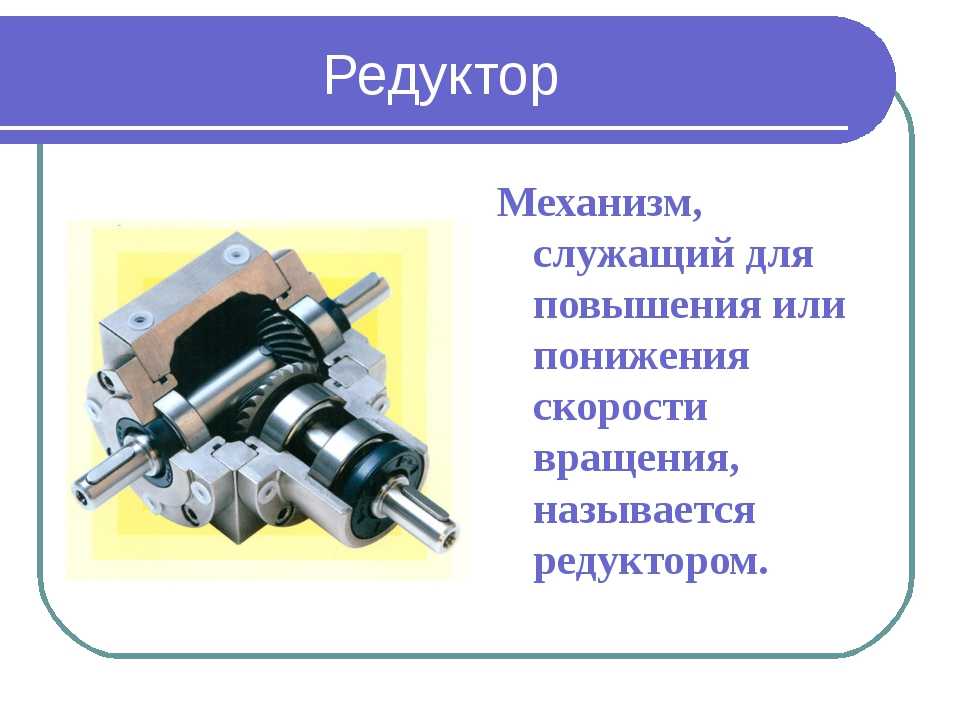

Типы редукторов

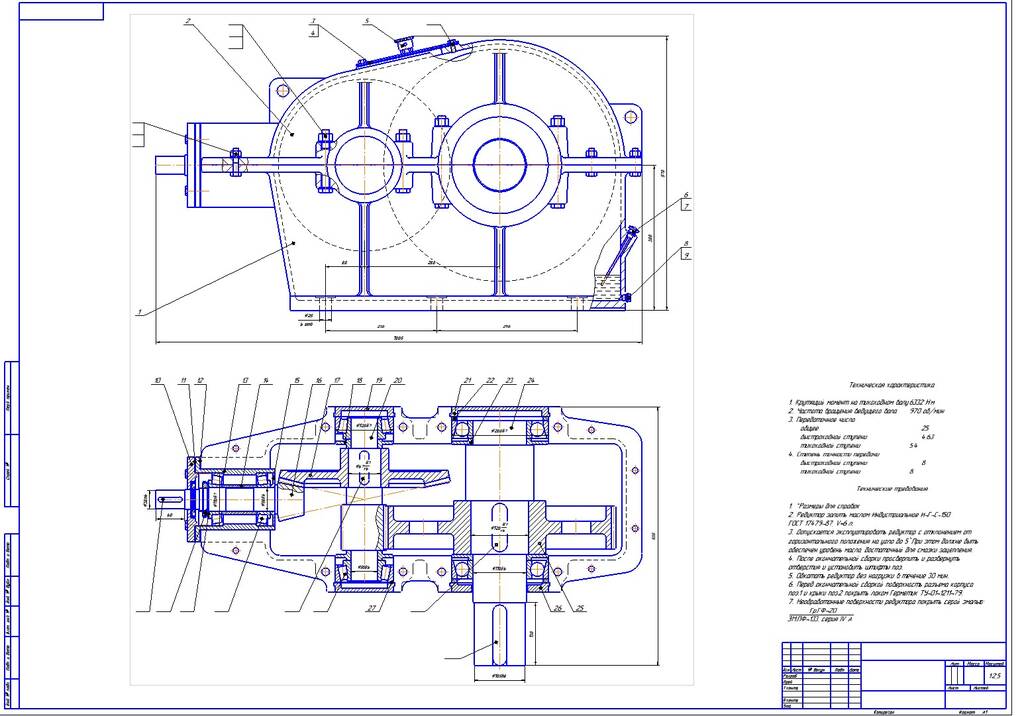

Цилиндрический редуктор — это одна из самых популярных разновидностей редукторов. Он, как и все редукторы, служит для изменения скорости вращения при передачи вращательного движения от одного вала к другому.
Именно редукторный привод один из наиболее распространенных видов приводов современных механических систем общепромышленного применения. Более ста лет назад перед нашей промышленностью стояла задача обеспечить нужды страны в цилиндрических редукторах. С этим успешно справлялись открывающиеся заводы. В настоящее время выпуск качественной и надежной продукции обеспечивается мощной производственной базой. Сейчас производят различные типы продукцией: цилиндрический редуктор одно-, двух-, и трехступенчатый.
От работоспособности и ресурса цилиндрического редуктора во многом зависит обеспечение требуемых функциональных параметров и надежности машины в целом. Показатели долговечности и надежности элементов привода и, в частности, редукторов и мотор-редукторов, зависят от обоснованного выбора самого редуктора при проектировании машины, т.
Червячный редуктор — это особой вид редуктора по типу передачи (наряду с зубчатыми и гидравлическими) с червячным профилем резьбы. Редукторы — продукция материально-технического назначения, служат для изменения скорости вращения при передачи вращательного движения от одного вала к другому. Все это механика, а если точнее детали машин. Червячный редуктор применяется при передаче движения между скрещивающимися (обычно под прямым углом) осями.

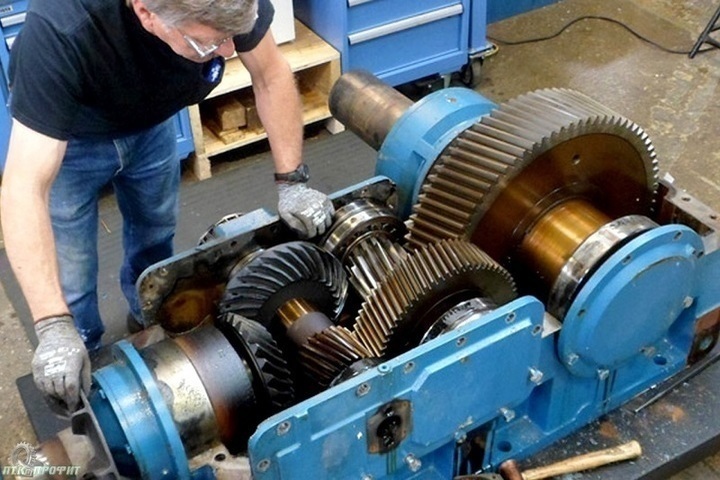

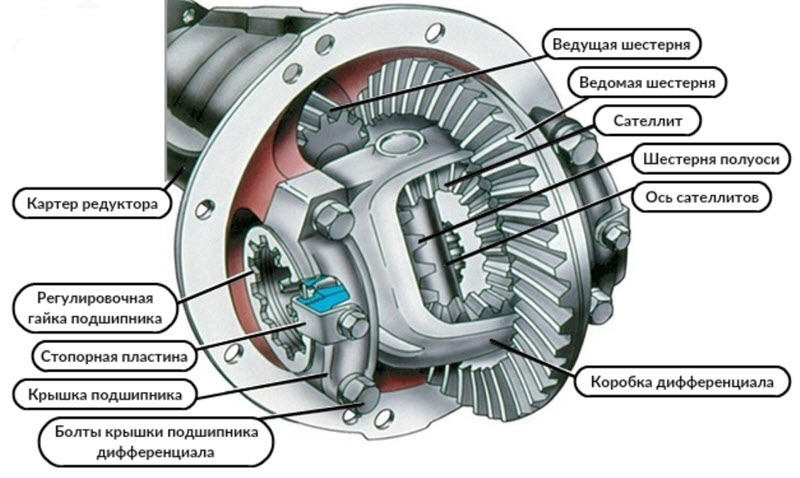

Коническо-цилиндрический редуктор
Данный тип редукторов обладают высоким КПД и значительной долговечностью. Встречается коническо-цилиндрический редуктор для приводов конвейерных линий, для привода тягового шахтного электровоза и т.д. В привод последнего, например, входят еще колесная пара и букс . От работоспособности и ресурса коническо цилиндрического редуктора во многом зависит обеспечение требуемых функциональных параметров и надежности машины в целом. Показатели долговечности и надежности элементов привода и, в частности, редукторов и мотор-редукторов, зависят от обоснованного выбора самого редуктора при проектировании машины, т.е. соответствия этого выбора действующей нормативной документации (НД).Редукторы классифицируются по способу крепления, по типу используемых в приборе передач, по количеству ступеней, по способу взаимного расположения осей и т.д. Самым важным признаком для классификации является используемых передач. Редукторы по типу передачи бывают: редукторы цилиндрические, редукторы конические, редукторы червячные, редукторы планетарные, волновые, гипоидные и спироидные, комбинированные.
Редукторы цилиндрические применяются для передачи между параллельными валами вращательного момента. Редукторы цилиндрические имеют высокое КПД, от 0,94 до 0,98 в одной ступени, и продолжительный срок службы. Редукторы цилиндрические горизонтальные имеют параллельное расположение осей валов (входных и выходных). Валы находятся в одной горизонтальной плоскости. Редукторы цилиндрические вертикальные имеют параллельное расположение осей валов (входных и выходных). Валы находятся в одной вертикальной плоскости. Конические редукторы обладают значительно более сложной структурой, чем редукторы цилиндрические. Конические редукторы применяются для передачи между пересекающимися валами вращательного движения. Такие редукторы обладают значительно более низким КПД , 0,9-0,96 в одной ступени.
Редукторы червячные одноступенчатые имеют самое большое распространение. Редукторы червячные двухступенчатые или комбинированные редукторы (червячно-зубчатые или зубчато-червячные) применяют при значительных передаточных числах.
Редукторы червячные одноступенчатые могут иметь разное расположение червяка: над колесом или под колесом, горизонтально или вертикально сбоку от колеса. Требования компоновки определяют будущую схему редуктора червячного. Редукторы червячные, у которых червяк располагается под колесом, используются при v1< 5 м/с, над колесом — при v1> 5 м/с. Редукторы червячные, у которых червяк расположен горизонтально или вертикально сбоку от колеса, имеют недостаток: такое расположение затрудняет смазку подшипников вертикальных валов. В редукторах червячных для уменьшения заедания используют масла с большей вязкостью, чем в редукторах зубчатых. Если скольжение осуществляется на скорости vск< 7… 10м/с, то смазку червячных передач производят путем погружения червяка или колеса в емкость с маслом. Если у редуетро червяк располагается внизу, то уровень масла в емкости должен доходить до центра нижнего ролика или шарика, или подшипника качения, что касается червяка, то он должен быть опущен в масло на высоту витка.
Редукторы червячные одноступенчатые имеют скрещенные под прямым углом оси валов (входных и выходны). Редукторы червячные двухступенчатые имеют параллельное расположение осей валов (входных и выходных). Сами валы находятся в разных горизонтальных плоскостях. Редукторы планетарные имеют гораздо больше положительных свойств, чем значительно выгоднее, чем редукторы цилиндрические. Небольшая часть преимуществ: малая удельная материалоемкость, но высокая нагрузочная способность, которая наблюдается в планетарных редукторах благодаря наличию многопарного зацепления. Редукторы планетарные очень компактны – имеют и небольшую массу, и небольшие габариты, но в то же время редукторы планетарные дают возможность получить значительные передаточные числа. Комбинированные редукторы – это те редукторы, у которого тип передач может иметь разные комбинации.
Промышленные редукторы: виды и особенности (24 сентября 2018)
24 сентября 2018, 15:11
Редуктор входит в состав привода и используется для уменьшения скорости вращения вала при одновременном увеличении крутящего момента. От правильного выбора типа оборудования зависит производительность оборудования в целом.
Редукторами комплектуются приводы производственных станков, промышленных миксеров и смесителей, насосов, холодильного, пищевого и прочего оборудования. Выбор типа редуктора во многом определяется эксплуатационными особенностями рабочей среды.
Типы редукторов
Редукторы классифицируются по типу передачи, передаваемой мощности, количеству ступеней и другим техническим характеристикам. В зависимости от типа передачи различают следующие виды редукторов:
червячные
планетарные
цилиндрические
конические
волновые
Они выпускаются в одно-, двух- и трехступенчатом исполнении.
У каждого из перечисленных типов есть свои особенности и преимущества.Наибольшее распространение получили червячные и цилиндрические редукторы, на которых остановимся подробнее.

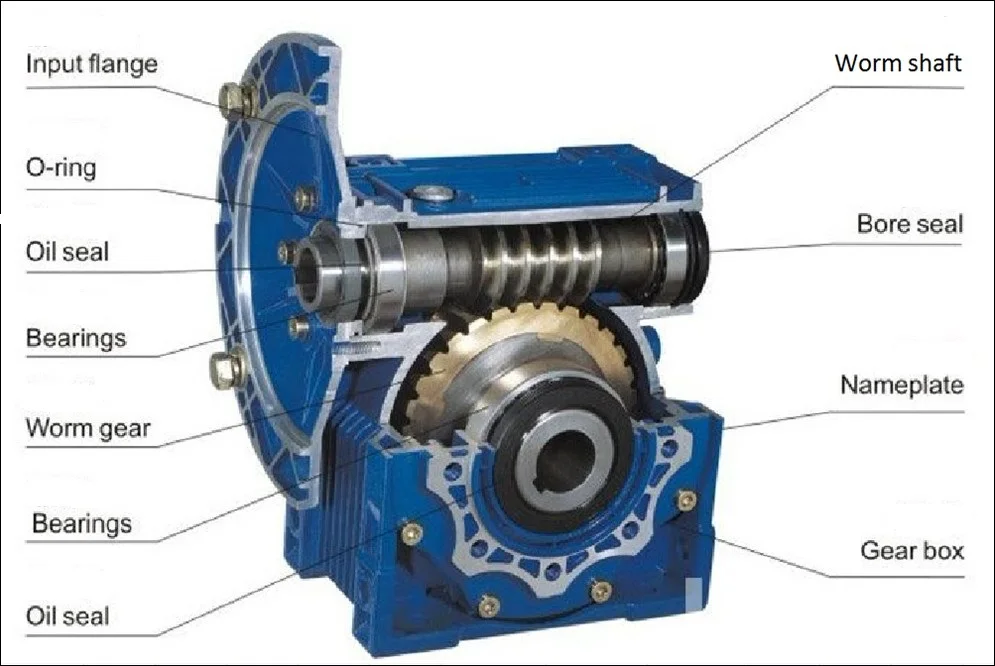

Червячные редукторы
Оборудование этого типа комплектуется червячной передачей, отличается компактными размерами и простотой монтажа.
Главное преимущество данных агрегатов — простая конструкция. В состав привода входит небольшое количество деталей, что сокращает затраты в случае ремонта. Небольшие габариты позволяют установить оборудование на ограниченной площади, упрощают его монтаж.
Невысокий КПД — главный недостаток червячных редукторов. В процессе работы их корпус нагревается, а тепловые потери увеличиваются из-за силы возникающего трения. По той же причине комплектующие быстрее изнашиваются и выходят из строя. Срок службы червячных редукторов существенно ниже, чем цилиндрических аналогов.

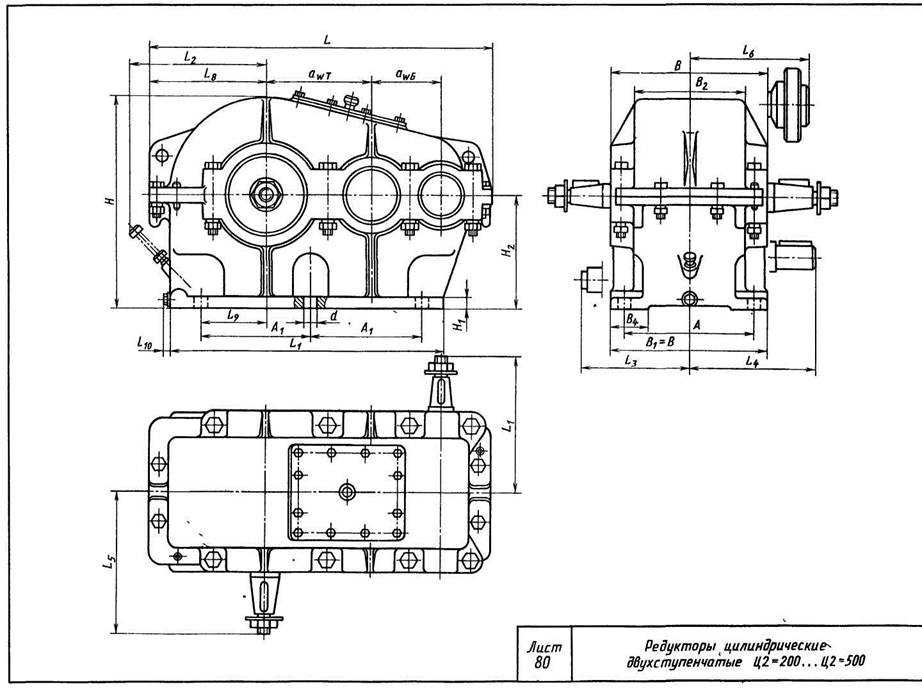

Цилиндрические редукторы
Цилиндрические редукторы сегодня наиболее востребованы.
Этот тип оборудования считается универсальным, может устанавливаться в любой общепромышленный привод.
В цилиндрических агрегатах установлена зубчатая передача, а сами они характеризуются как надежные при эксплуатации в любых условиях, включая часто меняющуюся нагрузку.
К преимуществам цилиндрических редукторов относятся:
-
Высокий КПД. Корпус редукторов не нагревается во время работы, соответственно, энергетические потери минимальны.
Плавная работа в любом режиме эксплуатации, включая частые пуски и остановки.
Способность работать при высокой нагрузке продолжительное время без потерь мощности.
Есть и недостатки. В процессе эксплуатации цилиндрические редукторы издают много шума. Зубчатые колеса имеют высокую жесткость — это приводит к некомпенсируемым потерям динамической нагрузки.
Оба типа редукторов выпускаются в разных модификациях, что упрощает выбор модели для решения конкретных производственных задач.
По материалам сайта Техпривод.
Реклама
Новости партнеров
Новости СМИ2
Читать или подписаться Первый месяц бесплатно От 120 руб
Промышленные редукторы — Superior Gearbox Company
Нажмите, чтобы развернуть
Superior Gearbox Company производит высококачественные промышленные редукторы и сопутствующую продукцию для поддержки широкого спектра систем передачи энергии и приложений. На протяжении более 30 лет наши опытные производственные и инженерные группы расширяли нашу стандартную линейку продуктов зубчатыми передачами, изготовленными по индивидуальному заказу, чтобы удовлетворить самые строгие требования приложений.
Сильные стороны, которые продолжают способствовать росту Superior Gearbox в отрасли, включают непревзойденный контроль качества и интенсивное обслуживание клиентов. Наше пристальное внимание к деталям на каждом этапе производственного процесса гарантирует, что каждый продукт, покидающий наше предприятие, тщательно проверяется в соответствии со строгими процедурами тестирования.
Клиенты привыкли полагаться на высококачественные промышленные редукторы, поставляемые компанией Superior Gearbox. Изучая назначение промышленных редукторов, мы рассмотрим типы доступных продуктов, а также их наиболее типичные области применения и отрасли, которые мы обслуживаем.
Промышленные редукторы представляют собой механические устройства, которые являются важным компонентом машин, используемых в различных отраслях промышленности. Закрытый корпус, содержащий ряд шестерен и валов, передает мощность между устройствами в системе. Назначение редукторов — увеличить крутящий момент, уменьшить скорость вращения выходного вала первичного двигателя и преобразовать механическую энергию в полезную форму.
Использование промышленного редуктора является обязательным в широком диапазоне применений, связанных с передачей вращательного движения. В отличие от массовых редукторов, промышленные редукторы Superior могут выполнять несколько функций независимо от продолжительности работы на высоких скоростях, необходимых для высокопроизводительного оборудования.
Superior Gearbox Company предлагает промышленные редукторы различных конструкций и спецификаций для удовлетворения потребностей бизнеса наших клиентов. Обычно редуктор используется в станках, промышленном оборудовании, конвейерах и погрузочно-разгрузочном оборудовании.
Ниже описаны различные типы промышленных редукторов, а также общие области применения каждого из них:
Цилиндрический промышленный редуктор
Цилиндрический промышленный редуктор значительно меньше других редукторов и потребляет меньше энергии. Установки, не требующие особого обслуживания, могут соответствовать требованиям промышленного применения, обеспечивая при этом длительный срок службы.
В косозубых зубчатых передачах используются угловые зубчатые передачи, а не прямые зубья цилиндрических зубчатых колес. Линия контакта между двумя сопрягаемыми шестернями наклонена для обеспечения постепенного зацепления зубьев шестерни от одного конца зуба к другому, что обеспечивает низкий уровень шума.
Промышленные применения, требующие более высоких скоростей и крутящего момента или просто более тихой работы, косозубые редукторы стали более популярным выбором, чем цилиндрические зубчатые передачи. В устройствах с низким энергопотреблением используется трение качения винтовых зубчатых колес для достижения максимальной эффективности. Уникальная конструкция с фиксированным углом обеспечивает максимальную мощность измельчения при вращении в одном направлении.
Цилиндрические промышленные редукторы отвечают требованиям использования в тяжелых промышленных условиях, таких как производство пластмасс, резины и цемента, где большое потребление механической энергии является проблемой.
К другим типичным маломощным приложениям относятся:
- Crushers
- Grinders
- Extruders
- Coolers
- Conveyors
Coaxial Helical Inline
Commonly referred to as an inline gearbox, a coaxial helical gearbox consists of parallel spur gears that can rotate in an opposing direction or the одинаковом направлении в зависимости от требований приложения.
Коаксиально-цилиндрические рядные редукторы обеспечивают точность, превосходное качество и эффективность и являются идеальным решением для тяжелых механических операций. Типичные области применения включают в себя:
- Мешалки
- Конвейеры
- Краны
- Питатели
В отличие от других редукторов, этот тип агрегата обеспечивает максимальную производительность благодаря уникальному расположению входного и выходного валов.

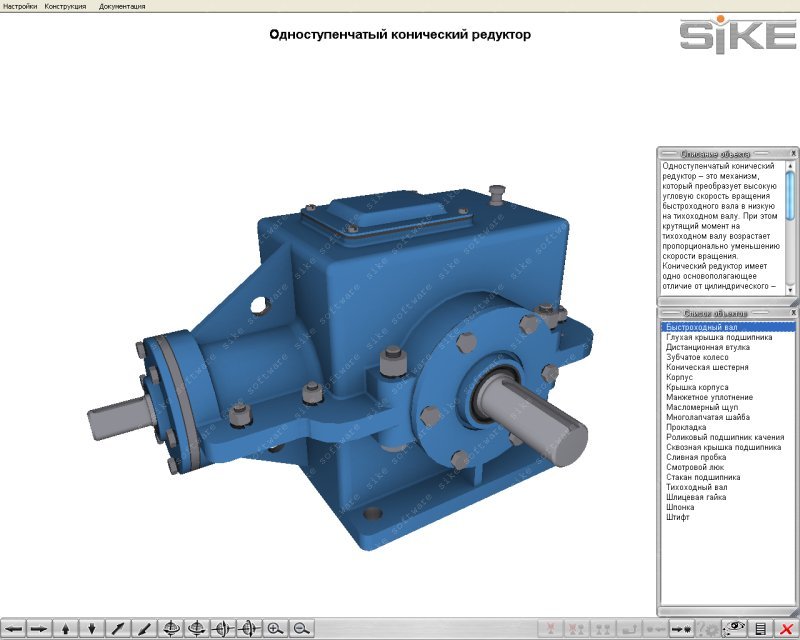

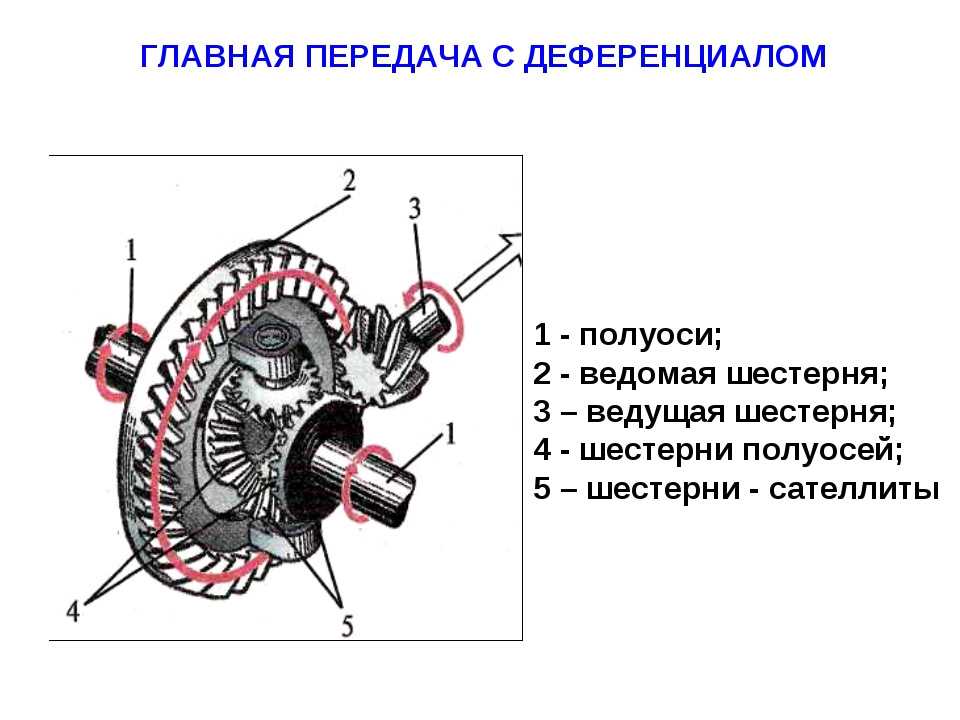

Конический косозубый промышленный редуктор
Основной функцией коническо-винтового промышленного редуктора является обеспечение вращательного движения между непараллельными валами. Конусообразное основание внутри блока, расположенное близко к краю устройства, содержит изогнутые зубья, обеспечивающие высокий выходной крутящий момент.
Typical applications of this type of gearbox include:
- Cranes
- Kneaders
- Mixers
- Agitators
- Turf Equipment and Mowers
- Irrigation Pumps
- Bucket Elevators
- Coal Pulverizing Mills
Bevel helical industrial gearboxes имеют длительный срок службы и идеально подходят для мощных приложений, требующих уникально высокого выходного крутящего момента, обеспечиваемого бесшумными механизмами.
Каждый конический редуктор, предлагаемый компанией Superior Gearbox, имеет определенные передаточные числа и диаметры валов для предполагаемого применения.
Косозубый косозубый редуктор
Механические преимущества становятся очевидными при монтаже наклонно-косозубого косозубого промышленного редуктора на соответствующий выходной вал двигателя. Жесткая конструкция подходит для работы с большими нагрузками и может быть изменена путем изменения количества шестерен и зубьев в соответствии с требованиями спецификации.
Колоссальная конструкция может регулировать скорость и крутящий момент, увеличивая, уменьшая или реверсируя число оборотов. Косозубый редуктор с косой конической передачей является идеальным решением практически для любого промышленного применения.

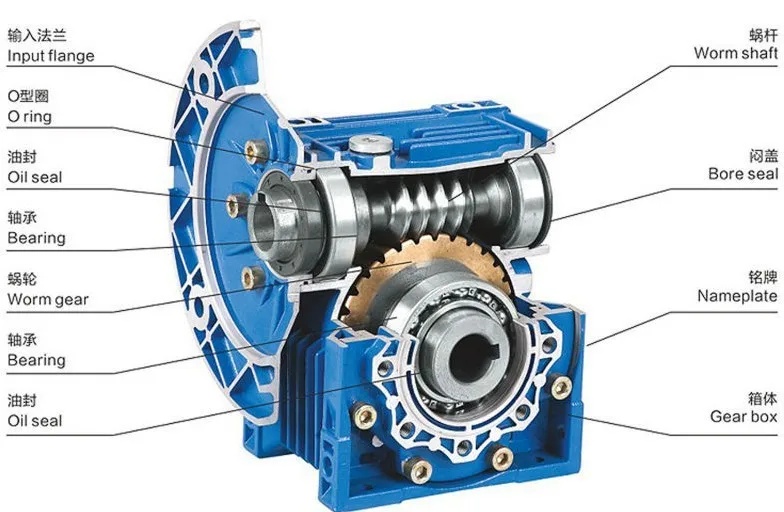

Червячные редукторы
В редукторах этого типа используется червячное колесо большого диаметра, которое входит в зацепление с зубьями на краю редуктора. Когда червяк вращается, он заставляет колесо вращаться подобно винту. Червячные редукторы идеально подходят для приложений, требующих повышенного снижения скорости между непересекающимися валами со скрещенными осями, и идеально подходят для использования в следующих отраслях промышленности:
- Химические вещества
- Удобрения
- Минералы
- Лифты
- Конвейерные ленты
Планетарный редуктор
Название описывает зубчатую систему, в которой одна или несколько «планет» вращаются вокруг центральной шестерни.
Планетарные редукторы обеспечивают улучшенную производительность и высокое отношение крутящего момента к объему, что эффективно:
- Увеличивает крутящий момент
- Снижает скорость
- Обеспечивает точное позиционирование
- Управляет воспроизводимым механизмом
- Продлевает срок службы оборудования
или сплошные и могут быть установлены на фланце, опоре или валу. Единицы отчетливо точны и предлагают четко определенную функциональность.
The sturdy industrial gearboxes are viable in a broad range of industries for various applications, that include:
- Vehicle transmission
- Slew drives
- Winch drives
- Track drives
- Mixing
- Pumps
- Medical scanners
- Операционные столы
- Нефтехимическая промышленность
Редукторы являются важнейшим компонентом современного оборудования и могут использоваться во множестве промышленных применений.
В зависимости от требуемой функциональности сочетание редукторов может эффективно решать каждую конкретную задачу. Некоторые из крупнейших секторов, использующих продукцию Superior Gearbox Company, включают:
Сахарная промышленность
По мере роста спроса на сахар потребность в промышленных редукторах продолжает расти. Сахарная промышленность в значительной степени зависит от различных типов промышленного оборудования, для которого требуется широкий спектр промышленных редукторов, которые могут управлять различными передаточными числами, скоростями и крутящим моментом.
Например, при переработке свеклы и сахарного тростника требуется повышенное число передаточных чисел для преобразования продукта в сахар.
Использование винтовых, планетарных и многих других промышленных редукторов поддерживает надлежащую эксплуатационную потребность в различных машинах, используемых в сахарной промышленности. Типичные области применения промышленных редукторов в сахарной промышленности включают:
- Cane Carrier
- Magma Mixer
- Feeder Table
- Mill Drive
- Under Feed Drive
- Cane Carrier
- Cane Pusher
- Rake Elevator
- Inter Rake Carrier
- Magma Pumps
- Bag Handling Conveyors
Бумажная промышленность
Существует глобальный спрос на бумажную продукцию, и многие предприятия зависят от использования бумаги в повседневных операциях.
Для каждой машины, производящей бумагу, требуется промышленный редуктор другого типа, способный выполнять определенные функции.
Superior Gearbox Company производит промышленные редукторы для бумажной промышленности, используя чугун, алюминиевые сплавы и сталь для оптимальной работы оборудования. В бумажной промышленности часто требуется использование следующих редукторов:
- Редукторы бумагоделательных машин
- Редукторы мельниц
- Редукторы намоточных машин
Цементная промышленность
Ситуации с высоким крутящим моментом являются обычным явлением при переработке цемента. Параллельные валы и конические косозубые редукторы могут снижать скорость двигателя и увеличивать крутящий момент по мере необходимости.
Цементная промышленность постоянно нуждается в изменении крутящего момента редукторов, чтобы помочь с увеличением мощности двигателя, снижением скорости и другими функциями, характерными для промышленного оборудования.
Сталелитейная промышленность
Уникальные требования сталелитейной промышленности требуют прочных машин, способных адекватно выполнять тяжелые механические задачи, такие как: промышленность требует значительного крутящего момента. Планетарные, шестеренчатые и другие модели промышленных редукторов могут создавать значительный крутящий момент, обеспечивающий правильную работу машин.
Superior Gearbox Company предлагает широкий ассортимент промышленных редукторов и сопутствующих товаров. Наша высококвалифицированная команда может быть неотъемлемой частью процесса проектирования, помогая клиентам разрабатывать индивидуальные продукты, соответствующие точным спецификациям и техническим требованиям.
Мы можем не только создавать продукты с помощью обратного проектирования, но также можем модифицировать существующий продукт или начать с самого начала с первоначальной концепции для создания совершенно нового дизайна.
Наши знания и опыт позволяют нам настраивать каждый аспект редукторов, чтобы конечный продукт соответствовал потребностям наших клиентов.
Свяжитесь с нами сегодня, чтобы узнать больше о Superior Gearbox Company и узнать, как мы можем помочь вашему бизнесу в разработке промышленных редукторов для улучшения приложений вашей компании для передачи энергии.
Объяснение скоростей двигателя: когда использовать коробку передач
Если вы пропустили первую часть этой серии, возможно, вы захотите быстро просмотреть ее, прежде чем двигаться дальше. Мы обсудили, чем отличаются скорости двигателей переменного и постоянного тока, а также способы изменения скорости. В этом посте мы обсудим коробки передач и то, как они могут помочь резко изменить скорость, когда предыдущих вариантов недостаточно.
Что такое коробка передач?
Редуктор, также известный как редуктор или редуктор скорости, представляет собой набор шестерен, которые можно добавить к двигателю для резкого снижения скорости и/или увеличения крутящего момента. Groschopp предлагает четыре различных типа редукторов: планетарные, с параллельным валом, прямоугольные червячные и прямоугольные планетарные (конические).
Каждый тип редуктора работает в унисон с двигателем для достижения желаемого выходного крутящего момента.
Редукторы и скорости
Для приложений, в которых используется только двигатель, чем ниже скорость двигателя, тем больше должен быть двигатель. Большие двигатели могут быть дорогими и могут не вписываться в допустимое пространство оболочки приложения. Использование редуктора с двигателем меньшего размера позволяет устройству работать на более низких скоростях.
Чтобы понять важность использования редуктора для снижения скорости двигателя, рассмотрим этот сценарий. У вас есть конвейер для выпечки, который добавляет вишневую начинку по мере прохождения выпечки. Поскольку это довольно легкая загрузка, вы бы предпочли , а не , чтобы конвейер работал со скоростью 5000 об/мин. Если бы это было так, везде была бы выпечка и вишневая начинка!
Редукторы и крутящий момент
Крутящий момент прямо пропорционален объему двигателя (диаметр в квадрате, умноженный на длину).
Это означает, что очень большой двигатель и относительно небольшая коробка передач могут обеспечить одинаковый выходной крутящий момент.
Давайте еще раз посмотрим на наш пример конвейерного приложения. Скажем, ваш клиент перегружает крутящий момент двигателя конвейера. Если у вас есть автономный двигатель, его крутящего момента может не хватить для перемещения 50 тяжелых бутылок. Вам понадобится дополнительный крутящий момент, обеспечиваемый коробкой передач.
Крутящий момент двигателей и мотор-редукторов
Давайте посмотрим на эти понятия с другой стороны. На приведенной ниже диаграмме показано, что обычно вы получаете менее 5 дюйм-фунтов крутящего момента при каждом увеличении размера двигателя. Чтобы значительно увеличить крутящий момент, коробка передач была бы меньшим и, вероятно, более экономичным решением.
| Двигатель | Напряжение | Скорость | Момент затяжки |
| PM6013 | 12В | 915 об/мин | 1,54 дюйма на фунт |
| PM8014 | 12В | 934 об/мин | 4,75 дюйм-фунта |
| PM8018 | 12В | 982 об/мин | 6,8 дюйм-фунтов |
Давайте углубимся и выделим средний размер, двигатель постоянного тока PM8014 12 В, работающий на 934 об/мин и крутящий момент 4,75 Нм.
| Двигатель | Напряжение | Скорость | Момент затяжки |
| PM6013 | 12В | 915 об/мин | 1,54 дюйма на фунт |
| PM8014 | 12В | 934 об/мин | 4,75 дюйм-фунта |
| PM8018 | 12В | 982 об/мин | 6,8 дюйм-фунтов |
При небольшой нагрузке этот двигатель будет работать эффективно и на высокой скорости; если он перегружен, двигатель будет изо всех сил пытаться получить достаточный крутящий момент для перемещения нагрузки. Это может повредить двигатель. Если к двигателю добавить редуктор с параллельным валом с передаточным числом 10:1, скорость снизится с 934 об/мин до 93 об/мин, а крутящий момент увеличится до 36 дюйм-фунтов. Это гораздо больший скачок крутящего момента без значительного увеличения размера двигателя.
На этой диаграмме показано, как добавление коробки передач может повлиять на скорость и крутящий момент.
| Двигатель | Напряжение | Скорость | Момент затяжки |
| 12 В PM8014 | Без редуктора | 934 об/мин | 4,75 дюйм-фунта |
| 12 В PM8014-PS | 10:1 | 93,4 об/мин | 40,45 дюйм-фунтов |
| 12 В PM8014-PS | 15:1 | 62,3 об/мин | 59,81 фунт-дюйм |
Когда вы начинаете искать двигатель или мотор-редуктор, который лучше всего подходит для вашего применения, важно учитывать, какой фактор важнее: скорость или крутящий момент. Если требуется высокая скорость и низкий крутящий момент (или наоборот), мотор-редуктор с дробной мощностью может стать для вас хорошим решением. Но если в приложении необходимо быстрое перемещение, поскольку и несут большую нагрузку, возможно, лучше использовать двигатель гораздо большей мощности с более высоким выходным крутящим моментом.
