Какие бывают фланцы?

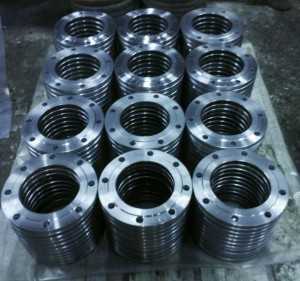

Многие слышали о такой детали как фланец, но мало кто себе ее представляет. Фланец – это самая простая деталь или элемент, соединяющий в одну две трубы. Зачастую производят фланцы из прочной стали в силу обеспечения надежного соединения.

Фланцы классифицируются на три вида:

- свободные – применимы во время частых ремонтов трубопроводной линии допустимый уровень давления - 25 кгс/см2, ГОСТ12822-80;

- приварные встык – применимы при использовании трубопровода в температурных условиях ниже 253ºС, выдерживают сильное давление до двухсот кгс/см2, ГОСТ 12821-80;

- приварные плоские – применимы в низкотемпературных режимах от – 70 до - 450186;С, выдерживают давление 25 кгс/см2, ГОСТ 12820-80. Кстати, фланцы гост 12820 80 купить можно на сайте tmz-tula.ru

В промышленном производстве применимы несколько вариантов изготовления фланцев, но самым надежным является метод литья, во многих случаях спросом пользуются фланцы средней сложности, при изготовлении которых применяются технологии механической обработки стальных листов либо способ производства из поковок.

Для экономии средств самым рентабельным является метод производства с помощью центробежного литья, при котором даже при самом низком качестве стали можно получить надежный сплав в форме фланца.

Каждая деталь имеет свои непосредственные характеристики, заданные по номенклатуре:

- b – толщина присоединительного кольца;

- D – диаметральная высота;

- n – число отверстий для крепления;

- d – диаметр отверстий для крепления – болтов или шпилек.

Идеальная деталь и высоким порогом прочности всегда имеет присоединительную кольцевую часть в два раза больше, нежели диаметр отверстий для крепления болтов и шпилек.

Если изготавливается деталь по образцу, но в большем параметральном размере, то кроме кольцевой присоединительной части увеличиваются и параметры присоединительных креплений.

Фланцы изготавливаются по определенным стандартным нормам, предусматривающим в каких условиях, и какое время может использоваться деталь.

Покупая необходимую деталь, стоит обращать внимание не только на стоимость и резьбу, но и на разрешительные параметры применения.

Иными словами фланец должен выдерживать оптимальный уровень давления и соответствовать заданной температуре применения, если этого не учитывать, то можно создать постоянно аварийный участок трубопровода, который в последствие будет требовать постоянного ремонта.

www.svs-5.ru

Что такое нержавеющие фланцы. Виды и сфера применения фланцев

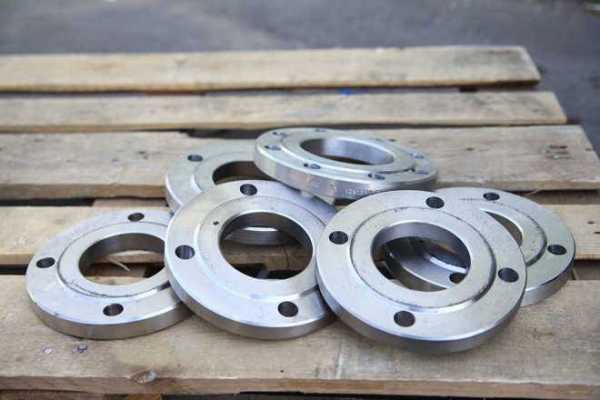

Фланцевые соединения представляют собой наиболее востребованные приспособления для фиксации труб в жилищном строительстве и в промышленности. Они позволяют производить многократную сборку и разборку трубопровода в процессе эксплуатации и при ремонте. В настоящее время существует огромное количество разновидностей фланцев, которые применяются в различных ситуациях.

Где используются фланцы?

Трубопроводы предназначены для использования в многочисленных отраслях хозяйства: энергетике, машиностроении, нефтехимии, фармацевтике и т.д.

Система трубопроводов, которая используется на каком либо предприятии, обычно является многокомпонентной, т.к. одновременно должна выполнять множество различных задач. Основными составляющими элементами трубопровода являются фланцы. Они используются для надёжной герметизации соединений различных труб и технологических приспособлений. Например, фланцы служат для подсоединения к трубам фильтров и кранов.

В зависимости от технического назначения, а также от того, в какой системе они установлены, фланцы могут иметь различные характеристики. Главным параметром является материал, из которого они сделаны. Ведь чем прочнее он будет, тем более высокие нагрузки и давление сможет выдерживать.

Нержавеющие фланцы крепятся к трубопроводу при помощи болтов и гаек или шпилек. Такая установка позволяет выдерживать максимальные нагрузки, возникающие в системе. Однако данное крепление значительно сложнее собирать и разбирать. Поэтому, в большинстве случаев, болтовое соединение используется на тех трубопроводах, которые не требуют периодической чистки. В качестве примера, фланцевые крепления очень часто применяются на предприятиях, которые производят винные напитки, однако на молочных заводах их использование крайне не желательно, т.к. там систему приходится часто разбирать для промывки.
Все технические характеристики фланцев прописаны в ГОСТах: 12820-80, 12821-80, 12822-80.

Виды фланцев о способу соединения

По способу соединения фланцы подразделяются на следующие разновидности:

  • приварные плоские;
  • с внутренней резьбой;
  • воротниковые;
  • свободные на приварном кольце;
  • с резьбовым хвостовиком.

Приварные плоские

Данный тип фланцев имеет больший диаметр, чем сама труба. Он просто надевается на трубу и обваривается по периметру . Такой вид фланца является неразборным и используется в тех трубопроводах, которые не требуют специальной защиты от коррозии. Т.е., в тех системах, которые взаимодействуют с агрессивными средами.

Приварные фланцы могут выдерживать температуру в пределах: -70 — + 450 С и давление: 0,1 — 2,5 МПа.

С внутренней резьбой

Данный фланец представляет собой кольцо, которое имеет несколько отверстий под болты и внутреннюю резьбу. Он применяется для соединения двух труб небольшого диаметра, которые работают при малом давлении.

Такой фланец выдерживает температурные режимы от -50 до +510 С.

Воротниковые

Данные фланцы устанавливается к тубе встык и обваривается по периметру. Для того, что уменьшить протяжённость сварных швов, они имеют специальный выступ (воротник) в виде конуса. Внутренняя поверхность воротникового фланца контактирует непосредственно с агрессивными средами, поэтому она обязательно должна быть устойчива к их воздействию. Благодаря тому, они обладают повышенными показателями надёжности и герметичности.

Воротниковые фланцы могут выдерживать температурные режимы от -70 до +600 С и максимальное давление в 20 МПа.

Свободные на приварном кольце

Данные фланцы включают в себя приварное кольцо. При этом, сам фланец после установки может свободно вращаться. Данное соединение особенно актуально для соединения труб в труднодоступных местах.
Свободный фланец рассчитан на максимальное давление в 2,5 МПа и температуру: -30 — +300 С.

С резьбовым хвостовиком

Данные фланцы состоят из воротникового кольца и применяются в водопроводах и теплоснабжающих системах.
Максимальное давление, которое выдерживает фланец с резьбовым хвостовиком — 1,6 Мпа, а температура от -40 до +300 С.

Различия фланцев по поверхности присоединения

От поверхностей присоединения фланцев всегда требуется получение надёжного и герметичного соединения, поэтому для увеличения данных показателей применяются различные прокладки. Если рабочее давление меньше 6 Мпа, то используются прокладки из неметаллов: паронит, фторопласт и т.д. В тех случаях, если давление выше 6 Мпа, рекомендуется применять металлические прокладки: линзовые, овальные и т.д.

Все фланцы подразделяются на следующие виды:

  • с соединительным выступом;
  • с выступом;
  • с впадиной;
  • с шипом;
  • с пазом;
  • под прокладку с овальным сечением;
  • под прокладку линзовую;
  • с пазом под прокладку из фторопласта;
  • с шипом под прокладку из фторопласта.

В зависимости от характеристик трубопровода (диаметра, давления, назначение и т.д.) подбирается соответствующий тип фланца.

Материалы, применяемые для изготовления фланцев

Если по трубопроводу перемещаются агрессивные жидкости, то фланцы должны быть произведены из надёжного материала, невосприимчивого к коррозии. Всем этим показателям удовлетворяет нержавеющая сталь, которая к тому же не требует дополнительной окраски.

Нержавеющие фланцы во многих отраслях промышленности и производятся из стали марок: 12Х18Н10Т, 15Х18Н12С4ТЮ, 10Х17 и Н13М3Т.

Приварка фланцев к трубам осуществляется при помощи электродуговой сварки.

Заключение

Фланцевые соединения являются неотъемлемой частью любого трубопровода. Без них не возможно нормальное функционирование всей системы.

Наибольшее распространение получили фланцы из нержавеющей стали, т.к. являются наиболее универсальными. Они способны выдерживать высокое рабочее давление, повышенные температуры и воздействие агрессивных сред. Кроме того, они не требуют постоянного ухода и дополнительной защиты от коррозии.

Заказать как фланцы, так и другие изделия из нержавеющей стали можно в компании ПищепромСталь. ПищепромСталь — поставщик продукции из нержавеющей стали в г. Екатеринбург.

В настоящее время существует огромное разнообразие различных видов фланцевых соединений, которые применяются в различных отраслях промышленности.

www.stroysmi.ru

Какие бывают фланцы? | "Первый Капитал"

6 марта 2010, Автор: Анастасия Чехомова

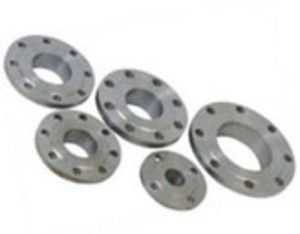

Деталь, которая соединяет элементы трубопроводов, называется фланец. Это универсальные детали, используемые практически во всех областях трубопроводной отрасли. Производство фланцев может основываться как на применении стали низких сортов, так и стали высокой прочности.

Различают три типа этой детали:

* Свободные на приварном кольце. Этот тип фланцев применяется при проведении регулярного ремонта трубопроводов или при необходимости закрепления детали в местах с трудных доступом. Уровень давления, который могут выдержать фланцы свободные на приварном кольце составляет 25 кгс/см2. Они производятся в соответствии с ГОСТом 12822-80.
* Приварные встык. На производство фланцев этого типа распространяются требования ГОСТа 12821-80, и предназначены они для использования при температурах ниже 253ºС. Минимальная температура может достигать -600ºС. Эти фланцы выдерживают давление до 200 кгс/см2.
* Приварные плоские стальные. Эти фланцы производятся для использования при низких температурах (-70º…-450ºС) и уровне давления до 25 кгс/см2. Изготовление фланцев такого типа осуществляется на основании требования ГОСТа 12820-80.

Промышленные предприятия применяют несколько методов производства фланцев. К ним относятся центробежное и обычное литье, изготовление фланцев путем механической обработки листов стали, а также производство из поковок.

Последний метод производства – из поковок – считается наиболее оптимальным для изготовления фланцев средней сложности.

Наиболее выгодным, с финансовой точки зрения, специалисты считают метод центробежного литья. При его применении можно изготавливать фланцы из всевозможных марок стали (в т.ч. и легированных), а также получить высококачественную структуру металла.

Фланцы различаются также и по своим параметрам. Наиболее весомыми характеристиками фланцев являются: толщина присоединительной кольцевой части (b), ее диаметральная высота (D), а также число (n) и диаметр (d) отверстий для креплений (болты и шпильки). Чтобы фланец соответствовал требованиям и нормам по жесткости детали, его толщина присоединительной кольцевой части должна быть в 2-2,5 раза больше диаметра отверстий для болтов и шпилек (такими характеристиками обладают фланцы 12х18н10т).

Следует отметить, что в случае увеличения диаметра присоединительной кольцевой части фланца, при изготовлении детали должны быть увеличены и все прочие вышеназванные параметры.

В производстве фланцев существуют определенные стандарты, на основании которых фланец может применяться при тех или иных условиях.

Например, при условии существующего уровня давления на участке до 2 МПа, можно использовать фланец со следующими показателями: D – до 200 мм, b – 12-20 мм, n – 4-8, d – 12-18 мм.

На рынке нашей страны представлены все типы фланцев. Однако при выборе производителя следует обращать внимание на некоторые важные моменты. В частности, в прайсе на эти детали должна быть отражена не только стоимость реализации. В нем должна присутствовать информация:

* о марке стали, из которой произведен фланец;
* ГОСТ, на основании требований которого была изготовлена деталь;
* основные показатели – D, b, n,d.

Похожие статьи:

www.1capital.ru

Какие бывют виды фланцев. Что это за деталь и для чего служит

Выясняя, из чего состоит трубопровод, многие спрашивают – «что такое фланец?». Попробуем разобраться в данном вопросе, а также рассмотрим его разновидности.

Фланец – это деталь, применяемая в трубопроводных магистралях в качестве соединения его элементов. Она входит в конструкцию конденсатоотводчиков, задвижек, патрубков и др. Фланцы представляют собой плоские детали с отверстиями. Они бывают круглой и квадратной формы.

Классификация фланцев по способу соединения

Так же как и все элементы трубопроводов, эти детали производятся с учетом необходимых стандартов. Они могут отличаться друг от друга по способу монтажа. На сегодня существуют следующие основные виды фланцев:

  • Воротниковые. Применение таких деталей допускается при температуре -253º-+600º. Монтаж этих фланцев осуществляется «встык». В их производстве руководствуются стандартами ГОСТ12821-80.
  • Свободные. Допустимый диапазон температур внешней среды -30º-+300º. Приварные на кольце детали очень удобны в монтаже. Благодаря чему такие элементы используют в труднодоступных местах и участках, нуждающихся в регулярном контроле. В их производстве руководствуются стандартами ГОСТ12822-80.
  • Приварные плоские. Эти детали используются при температуре -70º-+450º. В их производстве руководствуются стандартами ГОСТ12820-80.

Что касается рабочего давления, то воротниковые детали допускают максимальную величину в 200 кгс/см². Свободные приварные детали характеризуются максимальным допустимым значением в 25 кгс/см².

Классификация по способу изготовления

Производство фланцев выполняется несколькими способами. Для этого применяются различные инструменты и методики. Исходя из этого, основные виды фланцев могут производиться при помощи:

  • Ковки. Этот метод основывается на пластичности металла и заключается в обработке заготовки под  давлением. В результате многократного внешнего воздействия детали, придаются требуемые параметры.
  • Литья. Сырье для таких деталей подвергается электрошлаковой переплавке. После чего отправляется в форму для создания заготовки. Такой метод позволяет создавать заготовки с минимальными припусками, которые удаляются при помощи резки.
  • Горячей штамповкой. Этот процесс состоит из нескольких этапов: осадки, формообразования, прошивки, обрезки. В результате получают деталь требуемой формы и параметров, которая не нуждается в последующей обработке.
  • Гибкой стали. В качестве сырья для производства таких деталей используют профильную сталь. Из нее вырезают заготовки, которые затем нагревают и отправляют на гибочный станок. Возможно обработка не нагретых заготовок. В этом случае гибка происходит по спирали.

Штампованные и литые детали впоследствии подвергаются доведению до необходимых параметров. С этой целью используют процесс резки, при котором с детали удаляются припуски. Работы производятся на металлорежущих станках. Сегодня помимо механического способа обработки заготовки можно встретить электроискровой, ультразвуковой, химико-механический и т.д. В результате получают фланцы требуемого размера с ровной поверхностью.

Кроме того, детали могут отличаться друг от друга по параметрам. Фланцы выпускаются в 9 возможных вариантах, отличающихся размерами стыковочных поверхностей, а также формой.

Стоимость элементов трубопровода зависит от нескольких факторов. На нее влияет не только вид фланцев, но и другие показатели. В частности, толщина его стенок, размеры, материал, из которого изготовлен и т.д. При выборе деталей особое внимание нужно уделить качеству. От этого показателя зависит надежность всей трубопроводной магистрали.

www.dsnspb.ru

Что такое «фланцы» и для чего они нужны?

Опубликовано в категории: Сантехника

0

51

30.08.2013

Фланец – это металлическое изделие, использующееся для соединения труб и трубопроводной арматуры. Современные фланцы выглядят как прямоугольные или плоские кольца, по периметру которых нанесены симметричные отверстия для шпилек и болтов, с помощью которых фиксируются соединяемые части трубопроводной магистрали. Стоит отметить, что фланцы позволяют соединить между собой не только трубы, но и прикрепить деталь к емкости, водозаборному механизму или водонапорной машине, обеспечив прочную и герметичную фиксацию трубы. Фланцевое соединение состоит из двух колец одинаковых размеров. Обратите внимание, что покупать комплект стоит исходя из таких показателей, как диаметр водопроводной трубы, максимально допустимое давление в системе, а также температура рабочей среды.

На данный момент на рынке сантехнического оборудования и приспособлений можно найти сразу несколько видов фланцев: воротниковые, плоские, аппаратные, сосудные и свободновращающиеся. Различить фланцы можно не только по внешнему виду, но и по их маркировке. Так, например, воротниковые фланцы обозначаются маркировкой ГОСТ 12821-81, вращающиеся фланцы на приварном кольце – ГОСТ 12822-80, а плоские фланцевые кольца – ГОСТ 12820-81. Нужно добавить, что для европейского трубопровода лучше выбирать фланцы, изготовленные в соответствии со стандартами немецкого института стандартизации – Deutsches Institut für Normung e.V., в то время как в США используют изделия, сделанные по американским стандартам ANSI/ASME.

На цену фланцев также влияет способ их производства. В большинстве случае фланцевые кольца изготавливаются методом штамповки, то есть с помощью ковки на подкладном кольце. Более дорогие и качественные приспособления для соединения трубопроводной арматуры делаются методом электрошлакового литья, однако, также встречаются изделия, нарезанные с помощью плазменного сварочного аппарата. Ко всему прочему нужно добавить, что многие застройщики в процессе установки бытового трубопровода используют сразу несколько видов фланцевых комплектов, из-за чего нередко возникает потребность в переходниках – специфическом виде фланцевых колец, который также можно найти или заказать в бытовом супермаркете.

Оставить коментарий

investrussia-2012.com

Виды стальных фланцев

Что такое «фланцы»? Этим термином называют стальные плоские кольца, диски или  прямоугольные пластины, приваренные к торцам труб и предназначенные для соединения частей трубопровода. Также с помощью фланцев к трубопроводам подключаются измерительно-контрольные приборы (например, манометры).  Соединяют фланцы между собой с помощью болтов или шпилек. Такое соединение очень надежное, способно выдержать большую нагрузку.

Какие бывают виды фланцев? Если они приварены к трубам по задней поверхности, их внутренний диаметр больше, чем наружный диаметр трубопровода. В этом случае, фланцы соответствуют ГОСТу 12820 80. Если же фланцы приварены встык, их внутренний диаметр совпадает с рабочим диаметром трубы. Такие стальные фланцы называются «воротниковыми» (ГОСТ 12821 80).

Фланцы разных размеров широко используются в газовой, нефтехимической, химической и пищевой промышленности, при производстве машин, механизмов и т.д. Они должны быть прочными и долговечными, выдерживать резкие перепады давления, влажности и температур, а также воздействие агрессивных химических веществ. Некачественное изготовление фланцев может привести к аварии с серьезными последствиями. Поэтому лучше приобретать их у проверенного и надежного поставщика, который гарантирует качество своей продукции.

На территории Татарстана, одним из таких поставщиков является ООО ТД Арма.  Наши стальные фланцы соответствуют строгим требованиям ГОСТов, и при этом, вполне доступны по цене.

Нужны стальные фланцы? Обращайтесь к нам!

Наша компания, будучи официальным дилером ряда известных производителей, российских и зарубежных, реализует широкий ассортимент высококачественной запорной арматуры. Вся продукция, которую мы предлагаем клиентам, сертифицирована, имеет полный комплект разрешительных документов. ТД Арма может поставить под заказ любые стальные фланцы с диаметром рабочего отверстия в пределах 15 – 500 мм.

Если вам нужен надежный и качественный шаровой кран (муфтовый, под приварку) по умеренной цене, вы также можете приобрести его у нас. В продаже есть также фундаментные болты, фланцевые шпильки. С полным ассортиментом продукции компании вы можете ознакомиться на сайте tatarm.ru.  Задать вопросы сотрудникам отдела продаж можно либо по указанным на сайте контактным телефонам, либо по электронному адресу [email protected]


ООО ТД Арма - поставщик шаровых кранов

ООО «ТД Арма» является официальным дилером заводов производителей шаровых кранов из ст.20, 09Г2С и 12Х18Н10Т:

ООО«Челябинскспецгражданстрой»

ЗАО «Химприбор»

АДСА-АДЛ

PEKOS VALVES S.A. (Spain)

NAVAL

и другие. Шаровые краны этих производителей эксплуатируются в химической, нефтяной, газовой и пищевой промышленности. Данная продукция имеет «Сертификат соответствия», Разрешение Ростехнадзора» и «Гигиенический Сертификат».
