Виды станков с ЧПУ. Рассматриваем основные

Станки с программным управлением представляют собой современное высокотехнологичное оборудование, функционирующее самостоятельно. За все рабочие процессы отвечают импульсы, посылаемые контроллерами к двигателям и исполнительным элементам. Весь пакет действий, от точки старта до точки завершения работы, прописан в специальной программе, которая заранее создана на компьютере, после чего сохранена в формате, подходящем для аппаратов с ЧПУ, и загружена в память устройства. Фактически, создание УП, ее перенос на станок, укладка материала и запуск оборудования — это и есть все действия, которые выполняет человек, обслуживающий компьютеризированные станки. Дальше требуется лишь периодически следить за ходом выполнения работ и собрать заготовки после завершения процесса.

Отсутствие так называемого человеческого фактора при выполнении операций и полностью автоматическое управление станками обеспечивают многократное повышение эффективности производства, увеличивают скорость и точность обработки, позволяют выпускать совершенно идентичные партии заготовок и изделий.

Эти и многие другие достоинства станков с ЧПУ обеспечили им заслуженное уважение и сделали востребованными во всех областях, связанных с обработкой материалов и созданием товаров, предназначенных для производственных целей, повседневного использования, оказания услуг и прочего.

Самое распространенное оборудование с ЧПУ

Несмотря на то, что все современные станки управляются с компьютера (ноутбука, стойки с экраном и кнопками), они радикально отличаются между собой по назначению, инструменту, типу сырья для работы и еще некоторым факторам.

Наиболее часто используется пять разновидностей станочного оборудования, и, если распределить их по степени популярности, список будет выглядеть следующим образом:

Фрезерные станки

Многочисленная группа оборудования, предназначенная для выполнения различных операций с большим ассортиментом материалов. Это могут быть металлы, дерево, пластики, воск, пенопласт, гипс, кожа, камень, стекло и т. д. Рабочий инструмент (фреза) выполнен из металла и оснащен остро заточенными гранями, кромками или зубцами.

На фрезере можно сверлить, фрезеровать, гравировать, зенкеровать, пазовать, торцевать, шлифовать поверхности, растачивать отверстия, нарезать зубцы и выполнять еще множество операций инструментами, подходящими для этих целей.

Станки такого плана широко используют в металлообработке, работе с камнем, ювелирном деле, рекламном бизнесе, но особенно популярны они во всех сферах, связанных с обработкой древесины. Мебельное производство, изготовление лестниц, беседок, входных и межкомнатных дверей, выпуск изделий бытового и декоративно-прикладного характера, создание интерьерных украшений (большие и малые статуи, настенные панно с 3D-барельефами и тому подобное), производство подарков, сувениров и прочих изделий.

Лазерно-гравировальное оборудование

Лазерные аппараты являются главными конкурентами фрезерных станков и активно борются с ними за первое место в списке лидеров. Небольшое отставание объясняется лишь ощутимой пока еще разницей в стоимости между двумя типами устройств.

Достоинств у станков лазерной группы намного больше, чем у фрезеров. Сюда входит более высокая скорость, прецизионная, то есть, абсолютная точность обработки, единый режущий инструмент для всех типов операций, бесшумность и безотходность, отсутствие физического контакта с поверхностью, более широкий спектр материалов.

Главным и единственным инструментом лазерных станков выступает поток частиц высокой температуры. Линза, помещенная в инструментальную головку над рабочей поверхность, фокусирует поток в тончайший лазерный луч с малым диаметром и очень большой концентрацией мощности в зоне обработки. На поверхности материала лазер выглядит как крохотная точка, однако малые габариты совсем не мешают лучу мгновенно прожигать насквозь древесину, металлы и стекло. Помимо этих поверхностей лазерные станки подходят для обработки бумаги, картона, тканей и нетканых материалов, меха, пленки, пластмасс, ферронита и паронита, резины и т. д. Луч может не только резать, но и сверлить, гравировать, маркировать материалы, а, если говорить об оптоволоконных устройствах, то даже сваривать металлические поверхности.

Сфера применения лазерного оборудования с ЧПУ не менее широка, чем у фрезерных аппаратов и включает в себя те же самые области, дополненные легкой промышленностью, упаковочным и сувенирным производством, изготовлением печатей, уплотнительных прокладок, электронных плат, виниловых наклеек и т. д.

Режущие плоттеры с ЧПУ

Станки-плоттеры с компьютерным управлением стали настоящим спасением для типографских мастерских, швейных ателье и прочих предприятий, работа которых связана с раскроем тонких и деликатных материалов. Это могут быть виниловые пленки, кожа, бумага, картон, ткани и прочие им подобные поверхности.

Особенностью плоттеров, которые называют также каттерами, является режущий инструмент, который и дал оборудованию второе название. Он представляет собой острейший нож, закрепленный над рабочей зоной, который, в зависимости от типа, может перемещаться только в горизонтальной плоскости, совершать возвратно-поступательные движения или вращаться во всех направлениях.

Плоттерное оборудование предназначено для работы с листовыми и рулонными материалами и используется для обычного и сложноконтурного раскроя, вырезания аппликаций, узоров, надписей и виниловых наклеек.

ЧПУ станки для начинающих - какой выбрать? Основные советы по выбору ЧПУ станков

Основные виды ЧПУ станков. Какой выбрать?

Что такое ЧПУ? Какие бывают виды станков с ЧПУ и как они работают?

В этом разделе мы ответим на все эти вопросы и сравним механическую обработку при помощи ЧПУ станков с другими технологиями производства, чтобы помочь вам найти лучшее решение для себя.

Что такое ЧПУ

Обработка с ЧПУ (числовое программное управление) - это технология выборки материала. Что означает - детали создаются путем удаления материала из цельного блока, называемого заготовкой, с использованием различных режущих инструментов.

Это принципиально иной способ изготовления по сравнению с аддитивной 3D-печатью или технологией литья. Механизм выборки материала имеет как конструктивные ограничения, так и свои преимущества. Подробнее об этом, ниже.

Обработка на ЧПУ оборудовании – это в первую очередь цифровая технология. С её помощью, можно производить высокоточные детали с превосходными физическими свойствами непосредственно из файла CAD. Благодаря высокому уровню автоматизации, ЧПУ обработка является конкурентоспособной по цене, как для изготовления единичных деталей, так и для организации мелкосерийного производства.

Почти любой материал можно обработать на ЧПУ станке. Наиболее распространенные примеры - металлы (алюминиевые и стальные сплавы, латунь и т.д.), пластмассы, такие как АБС или нейлон. Композитные материалы и дерево тоже можно обрабатывать.

Основной процесс ЧПУ обработки можно разбить на 3 этапа. Сначала инженер проектирует модель CAD детали. Затем оператор станка превращает файл CAD в G-код и настраивает станок. Наконец, система ЧПУ выполняет все операции обработки. Конечно, для этого требуется некий контроль за выполняемыми действиями машины.

Краткая история ЧПУ станков

  • Самым ранним из когда-либо обнаруженных механически обработанных предметов, была чаша, найденная в Италии. Её изготовили в 700 г. до н.э., с помощью токарного станка
  • Попытки автоматизировать механическую обработку начались в 18 веке. Тогда станки были чисто механическими и работали на пару
  • Первая программируемая машина была разработана в конце 40-х годов в Массачусетском Технологическом Университете. Для её работы использовали перфокарты, чтобы кодировать каждое движение
  • Распространение компьютеров в 50-х и 60-х годах коренным образом изменило обрабатывающую промышленность
  • Сегодня станки с ЧПУ являются передовыми роботизированными системами с многоосевым и мультиинструментальным оборудованием, в том числе с автоматической сменой инструмента, без остановки в работе

Виды станков с ЧПУ

В этом руководстве мы сосредоточимся на станках, которые обрабатывают материал с помощью режущих инструментов.

 Они являются наиболее распространенными и имеют самый широкий спектр применения. Так же существуют и другие станки с ЧПУ. Лазерные, плазменные и EDM - Электроэрозионные.

3-х осевые станки с ЧПУ

Фрезерные и токарные станки с ЧПУ служат примерами 3-осевых систем. Эти «базовые» станки позволяют перемещать режущий инструмент по трем линейным осям относительно заготовки (влево-вправо, назад-вверх и вверх-вниз).

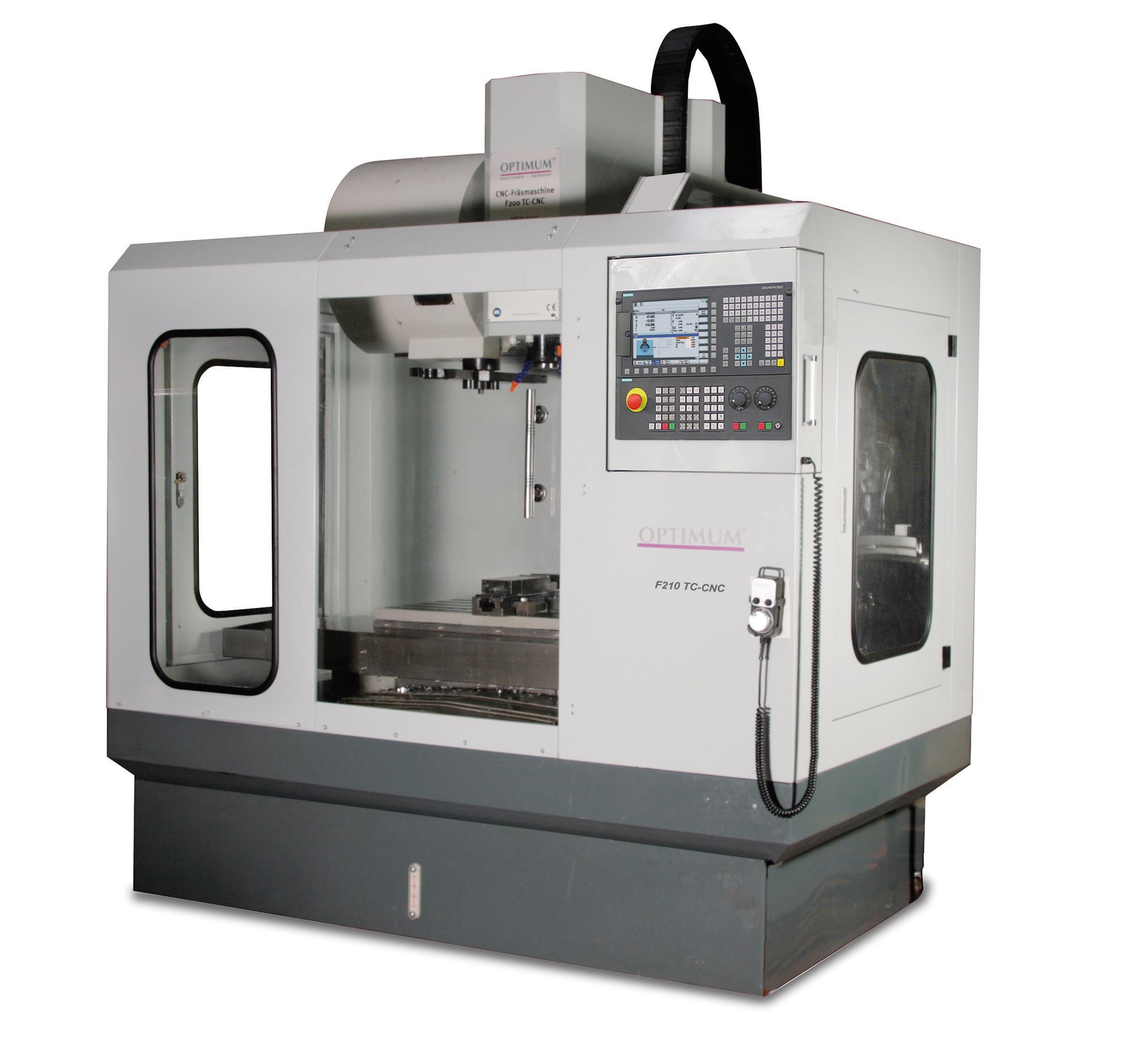

Фрезерные с ЧПУ

  • Заготовка удерживается неподвижно прямо на станине станка или в тисках.
  • Материал удаляется из заготовки с помощью режущих инструментов - фрез или свёрл, которые вращаются с высокой скоростью;
  • Инструменты прикреплены к шпинделю, который может двигаться вдоль трех линейных осей.

3-осевые фрезерные станки с ЧПУ - самые широко известные. Их используют в основном для производства самых распространенных геометрий. Относительно просты в программировании и эксплуатации, поэтому затраты на обработку, относительно невелики.

Доступ к инструменту, при фрезеровке с ЧПУ ограничен конструкцией. Поскольку есть только три оси для работы, некоторые области заготовки могут быть недоступны. В целом – это не большая проблема, если заготовку нужно вращать только один раз. Но если требуется несколько вращений, затраты на обработку могут быстро увеличиться.

Каталог Фрезерных станков с ЧПУ 3-х осевых

Плюсы

  • Может производить большинство деталей с простой геометрией;
  • Высокая точность и жесткие допуски.

Минусы

  • Есть ограничения по фрезерованию скрытых полостей и сложной геометрии;
  • Ручное перемещение заготовки снижает достижимую точность.

Токарные станки с ЧПУ

Заготовка удерживается на шпинделе при вращении с высокой скоростью.

Режущий инструмент или центральное сверло обрабатывает внешний или внутренний периметр детали, образуя геометрию.

Инструмент не вращается. Он движется радиально и продольно.

Токарные станки с ЧПУ широко используются, потому что с их помощью можно производить детали с гораздо большей скоростью и с меньшими затратами на единицу, чем на таких же станках без поворотного устройства. Это особенно актуально для больших объемов работы.

Основное ограничение конструкции токарных станков с ЧПУ заключается в том, что они могут изготавливать только детали с цилиндрическим профилем (например, винты или шайбы). Чтобы преодолеть это ограничение, детали часто подвергаются фрезерной обработке с ЧПУ на отдельном этапе. В качестве альтернативы, используются 5и-осевые токарно-фрезерные станции с ЧПУ. С их помощью можно добиться нужных результатов за один процесс.

Каталог токарных станков с ЧПУ

Плюсы

  • Самая низкая стоимость за деталь на выходе, чем при других способах обработки с ЧПУ;
  • Очень высокие производственные возможности.

Минусы

  • Может производить только детали с радиальной симметрией и простой геометрией

5-осевая обработка с ЧПУ

Многоосевые станки с ЧПУ бывают трех вариантов: 5-осевые индексированные фрезерные станки, 5-осевые фрезерные станки с непрерывной обработкой и токарно-фрезерные с рабочим инструментом.

Эти системы, по сути, являются станками с дополнительными степенями свободы. Например, 5-осевые фрезерные станки с ЧПУ позволяют вращать станину станка или головку инструмента (возможно, сразу всё вместе), в дополнение к трем линейным осям перемещения.

Широкие возможности этих машин влекут за собой их повышенную стоимость. Они требуют как специализированной техники, так и операторов с экспертными знаниями. Для очень сложных или оптимизированных по топологии металлических деталей приоритетнее будет 3D печать.

Индексируемое 5-осевое фрезерование с ЧПУ

  • Во время обработки режущий инструмент может двигаться только вдоль трех линейных осей.
  • Между операциями платформа и головка инструмента могут вращаться, давая доступ к заготовке под другим углом.

Индексированные 5-осевые фрезерные системы с ЧПУ также известны как 3+2 фрезерные станки. Они используют две дополнительные степени свободы, только между операциями обработки для вращения заготовки.

Основным преимуществом этих систем является то, что они устраняют необходимость ручного перемещения заготовки.Таким образом, детали с более сложной геометрией могут быть изготовлены быстрее и с большей точностью, чем на 3-осевом станке с ЧПУ. Хотя им не хватает возможностей для непрерывных операций.

Плюсы

  • Исключает необходимость ручного перемещения
  • Производит детали со сложной геометрией быстрее и с большей точностью, чем на 3-х осевом станке

Минусы

  • Более высокая стоимость, чем 3-осевая обработка с ЧПУ
  • Невозможно воссоздать мелкие детали на заготовке
Непрерывное 5-осевое фрезерование с ЧПУ

  • Режущий инструмент может перемещаться вдоль трех линейных и двух осей вращения относительно заготовки.
  • Все пять осей могут двигаться одновременно во время всех операций обработки.

5-осевые фрезерные системы с ЧПУ, работающие непрерывно, имеют архитектуру, аналогичную индексируемым 5-осевым фрезерным станкам. Однако они позволяют перемещать все пять осей одновременно во время всех операций обработки.

Таким образом, можно изготавливать детали со сложной, органичной геометрией, которые невозможно изготовить с таким уровнем точности при помощи другой технологии. Эти передовые возможности стоят дорого, так как не дёшево само оборудование, и для работы на нём требуются высококвалифицированные кадры.

Плюсы

  • Такие станки производят сложные детали с точностью, которой невозможно добиться при использовании другого оборудования
  • Очень гладкие органичные поверхности с минимальными следами обработки

Минусы

  • Крайне высокая стоимость
  • Всё ещё есть ограничения по фрезерованию скрытых полостей и сложной геометрии

Фрезерные токарные станции с ЧПУ


  • Заготовка прикреплена к шпинделю, который может либо вращаться с высокой скоростью (например, в качестве токарного станка), либо располагать его под точным углом (как 5-осевой фрезерный станок с ЧПУ).
  • Токарные и фрезерные инструменты используются для выборки материала из заготовки, образующей деталь.

Фрезерные токарные станции с ЧПУ - это, в основном, токарные станки оснащенные фрезерными инструментами. Их разновидностью служат токарно-фрезерные станции швейцарского типа, которые обычно имеют более высокую прецессию.

В токарных станках используются преимущества, как высокой производительности токарной обработки, так и геометрической гибкости фрезерования. Они идеально подходят для изготовления деталей с «рыхлой» осевой симметрией (например, распредвалы и центробежные рабочие колеса) при гораздо более низкой стоимости, чем другие 5-осевые системы обработки.

Плюсы

  • Самая низкая стоимость среди 5-осевых систем обработки с ЧПУ
  • Высокие производственные возможности и свобода дизайна

Минусы

  • Всё ещё есть ограничения по фрезерованию скрытых полостей и сложной геометрии
  • Больше всего подходит для деталей с цилиндрическим контуром

Подведём итог

  • 3-осевые фрезерные станки с ЧПУ производят детали с относительно простой геометрией и превосходной точностью и по низкой цене;
  • Токарные станки с ЧПУ обладают самой низкой стоимостью, но подходят только для деталей с радиальной геометрией;
  • Индексируемые 5-осевые фрезерные станки с ЧПУ производят детали с элементами, которые не выровнены с одной из основных осей быстро и с очень высокой точностью;
  • Непрерывные 5-осевые фрезерные станки с ЧПУ производят детали с очень сложной, «органической» геометрией и гладкими контурами, но очень дорогостоящие;
  • Токарно-фрезерные станции с ЧПУ объединяют преимущества токарной и фрезерной обработки в единую систему для производства сложных деталей по более низкой цене, чем другие 5-осевые системы с ЧПУ.

Страница не найдена - Все о ЧПУ

Сверлильный Как работает сверлильный автомат с ЧПУ?

Какими преимуществами обладает автоматический сверлильный станок с ЧПУ? Как устроен сверлильный автомат с ЧПУ?

Токарный Технические характеристики, принцип работы и схемы токарного станка 16К20

Описание универсального токарного станка 16к20: назначение, устройство, технические характеристики. Принцип действия, правила эксплуатации и наладка станка.

Токарный Технология токарной обработки на ЧПУ станке

Токарная обработка на станках ЧПУ – способ высокоточной обработки деталей с использованием станков, оснащенных числовым программным управлением.

Фрезерный Особенности и конструкция поворотных осей для ЧПУ станка

Поворотная ось для ЧПУ - элемент станков, благодаря которому можно выполнить качественную и точную обработку заготовок в автономном режиме.

Вопрос-Ответ Преимущества использования блока Mitsubishi для ЧПУ

Блоки ЧПУ Mitsubishi – система управления, повышающая производительность и качество работы станкового оборудования для обработки строительных материалов.

Фрезерный Конструкция и применение портального фрезерного станка с ЧПУ

Портальный фрезерный ЧПУ станок – это оборудование, предназначенное для выполнения, таких задач как сверление, рельефное и плоскостное фрезерование и др.

Фрезерный Лучшие идеи как сделать шип паз ручными фрезерами, подробная инструкция

Домашнему мастеру легко разобраться в том, как сделать шип паз ручными фрезерами. Используемые инструменты, подробная инструкция, как выбрать паз фрезером.

Фрезерный Особенности и технические характеристики станка 6М12П

О станке 6М12П: производитель, назначение, габариты. Расположение органов управления, перечень составных частей, электрическая и кинематическая схема.

Вопрос-Ответ Разработка управляющей программы для станков с ЧПУ

Управляющая программа для станков с ЧПУ – компонент, благодаря которому выполняется точная обработка детали по заданным параметрам.

Плазменный Какие плюсы имеет мини плазморез с ЧПУ?

Какими преимуществами отличается мини плазморез с ЧПУ? Как проходит процесс резки с помощью плазменной струи? Устройство плазменного станка.

Что это такое станок ЧПУ: как расшифровывается

25.03.2020

  1. Целесообразность применения
  2. Особенности станков с ЧПУ: что это такое, в чем проявляются
  3. Классификация станков с программным управлением: их характеристика и обозначения
  4. Основные параметры
  5. Принцип программирования
  6. Станки фрезерные с ЧПУ
  7. Как работает ЧПУ-станок токарного типа
  8. Устройство станка ЧПУ многоцелевого типа
  9. Что делают на станках с ЧПУ: сферы применения
  10. Преимущества
  11. Проблемы
  12. Действия наладчика и оператора

Выбирая оборудование для проведения фрезерных, токарных и других подобных работ, каждое предприятие стремится найти максимально надежную, производительную, удобную модель. Стремясь облегчить эти поиски, подробно рассмотрим, что такое ЧПУ-станок: как он устроен, по каким принципам программируется и функционирует, каких видов может быть и так далее. Максимум информации – чтобы вам было проще определиться и решить, вкладываться в такую технику или нет.

Сразу отметим: сегодня они востребованы, причем во всех основных отраслях. На них проводят металлообработку, вытачивая детали с особой точностью (даже если у заготовок сложная поверхность), изготавливают предметы мебели и деревянные панно, макеты, сувениры, игрушки из пластиков и многое другое. Активно используют их преимущества, в том числе и высокую производительность.

Отдельно скажем, как расшифровываются ЧПУ-станки: аббревиатура означает Числовое Программное Управление, то есть компьютеризированную систему, задающую условия нормального функционирования стола, суппорта, шпинделя в течение технологического процесса. Контроль осуществляется за счет специальных и своевременно поданных команд – кодов G и M-типа.

В результате 1 единица такого оборудования так же эффективна, как 5-6 обычных. Оператору остается только включить нужную схему, наладить ее и проследить за ее выполнением – ему необязательно быть квалифицированным токарем или фрезеровщиком.


Необходимо учитывать, что это сравнительно дорогостоящая техника. В условиях современного производства станок с числовым программным управлением выгодно покупать и эксплуатировать в следующих ситуациях:

  • Изготавливаемые детали используются в особенно ответственных случаях – запчасти для авиатехники и транспорта, элементы медицинских аппаратов, лопатки или валы турбин для ГЭС.
  • Выпускаемые заготовки отличаются сложностью поверхности, подразумевающей проведение целого ряда технологических операций в процессе механической обработки.
  • Планируется, что изделия будут выходить регулярными и крупносерийными партиями.
  • Актуально особо точное исполнение – в рамках одного из 6 первых квалитетов по допуску. Отклонения в этом случае устанавливает дискретный шаг привода, составляющий до 3 мкм.
  • Существует вероятность внесения незначительных конструктивных изменений по ходу изготовления детали – путем корректировки программы с операторского пульта.

Возможности такого оборудования довольно широки, сферы применения тоже, поэтому и классификация достаточно разнообразна. Но практически все модели, вне зависимости от конструкции, обладают следующими отличительными характеристиками:

  • Сравнительно мощный привод – может быть постоянного тока, с бесступенчатой регулировкой шпинделя, или переменного, трехфазный, с частотой вращения до 2000 об/мин, но обязательно от 20 до 40 кВт.
  • Независимая установка и коррекция каждой из двух координат, в результате чего рабочие органы способны перемещаться по самым сложным траекториям, зачастую даже невозможным для других методов контроля.
  • Повышенная жесткость конфигурации при прецизионной (или высокой) точности обработки заготовки.
  • Скорость установочных передвижений суппорта 4,8-10 об/мин, что минимизирует время холостого хода.
  • Широчайшие рамки регулировки подачи бесступенчатого привода – с изменением до 1200-10000 раз (с 1 до 1200 или даже до 10000 об/мин). Благодаря этому не проблема настроить оптимальный режим выпуска любой детали.
  • Развитые и многофункциональные инструментальные системы – от 12 органов.

Маркировка выпускаемых моделей осуществляется с помощью букв и цифр. Они и формируют артикул, который отражает назначение оборудования, степень его автоматизации, класс его точности. Разделение ведется по нескольким глобальным признакам – рассмотрим каждый из них подробнее.


Технологические группы

По характеру выполняемых операций (основных) могут быть:

  • фрезерные и сверлильно-расточные – сравнительно универсальные, также обеспечивающие зенкерование;
  • токарные – для создания резьбовых соединений и сверления, для патронных и центровых, а также сложных деталей;
  • зубообрабатывающие – для обеспечения необходимой геометрии шестеренок и подобных им элементов;
  • шлифовальные – для зачистки и выравнивания поверхностей;
  • многоцелевые – для комплексной обработки без перебазирования заготовки.

Каждой группе присваивается свой номер – обращайте внимание на первую цифру в артикуле станка ЧПУ, эта расшифровка помогает сразу сориентироваться.


Степень автоматизации

Все модели также подразделяют по следующим параметрам управляющей системы:

  • назначение – с позиционным, непрерывным, прямоугольным, смешанным методом контроля;
  • вариант привода – со ступенчатым, шаговым или регулируемым двигателем;
  • характер загрузки программного обеспечения – с установкой через диск, ленту (перфорированную или магнитную), flash-носитель;
  • количество одновременно управляемых координат и допустимые погрешности при их введении.

В артикуле степень автоматизированности указана в конце – как Ф с номером (или буквой). Разберемся, что означает ЧПУ-станок со следующей маркировкой после Ф:

1 – с цифровой индикацией и данными, набираемыми на клавиатуре – для одного перемещения за кадр;

2 – с позиционным (для сверлильно-расточных) или прямоугольным (для фрезерных или токарных) методом контроля;

3 – с непрерывным или контурным управлением, для обработки особенно сложных деталей;

4 – с многооперационным оперированием, сочетающим вышеперечисленные возможности;

Ц – циклическая, отличающаяся дешевизной и простотой алгоритма, но весьма удобная для серийного выпуска однотипных заготовок.

Помимо этого, в маркировке также есть индексы АСИ, то есть устройств АвтоСмены Инструмента:

  • Р – посредством поворота головки револьверного типа;
  • М – из «магазина» – специально предназначенного барабана.

В артикуле эти литеры стоят перед ФN.

Взглянем, что такое станок с ЧПУ с точки зрения производства. Его ключевые характеристики зависят от того, к какой технологической группе он относится:

  • для фрезерной это ширина поверхности рабочего стола;
  • для сверлильно-расточной – максимально возможные диаметры сверла и шпинделя;
  • для токарной – наибольшее из поддерживаемых сечение отверстия.

Любая модель рассматриваемого оборудования состоит из следующих функциональных узлов:

  • память – постоянная и оперативная;
  • шкаф, оснащенный операторским пультом;
  • дисплей, на котором показываются результаты;
  • контроллер – прибор, обрабатывающий введенные данные и отвечающий за функционирование приводов.

Все вместе они обеспечивают правильное выполнение команд, каждую из которых необходимо корректно составить. Сделать это можно одним из трех способов:

  1. Вручную – технолог вводит числовые комбинации и таким образом задает все координаты для перемещения инструментов. Не самый удобный вариант, ведь для его реализации даже у опытного специалиста, знающего, как работать на станке с ЧПУ, уйдет много времени и сил, а выпускать удастся лишь простейшие детали.
  2. С пульта оперативной системы – наладчик использует джойстик и сенсорный экран, в том числе и в диалоговом режиме (если оборудование довольно современное и у него есть эта опция). Уже более подходящий метод, также и потому, что команды можно протестировать и откорректировать.
  3. С помощью САМ и САПР – запись происходит в несколько этапов, проводится сравнительно большое количество операций, зато в результате можно придумать эффективный алгоритм выпуска даже самого сложного элемента, а в дальнейшем видоизменять его для производства других деталей.

Вот как настроить ЧПУ-станок в последнем случае:

  • Создать электронный чертеж заготовки в AutoCAD, Компасе, Solid или другом профильном графическом редакторе.
  • Преобразовать получившийся файл в подходящий формат (HPGL, DXF, Gerber, Exeilon) и загрузить его в САМ (в качестве наиболее используемых CorelDraw, SheetCam, MeshCam, Kcam). После данного импорта задать траектории движения инструментов, введя числа, выбрав варианты обработки, присвоив значения соответствующим органам машины. Проконтролировать правильность визуализации (происходит параллельно).
  • Сделать промежуточный Cl-файл, загрузить его в паспорт (постпроцессор), получить программу управления с G- и М- кодами.

Понятно, что создавать такое ПО сможет непростой токарь.

Очень популярны, предназначены не только для резки заготовок любой формы (и простой плоской, и сложной пространственной), но и для раскройки металлических листов, для выборки пазов, для загибания углов. Могут содержать до 300 инструментов в одном магазине. Также отличаются обширной классификацией.

По расположению шпинделя выделяют:

  • вертикальные – вал устанавливается перпендикулярно столу и позволяет проводить обработку с одной стороны детали;
  • горизонтальные – фиксация уже параллельная, что делает возможным многостороннее выполнение технических операций.

По конструкции модель бывает консольной и нет, с одним или несколькими деталями, с контролем по 2,3 и более координатам одновременно.

Теперь о том, что значит станок ЧПУ с точки зрения управления – по характеру команд фрезерный может быть:

  • позиционным – для сверлильных работ;
  • контурным – ориентированным на криволинейные поверхности сложной формы;
  • смешанным (комбинированным) – для комплексных задач.

Конструктивные особенности

Сравнительно мощные корпус и станина – за счет ребер жесткости, также обеспечивающих повышенные показатели прочности шпинделя. В комплектацию таких устройств входят точные винты и рельсы – для быстрого перемещения инструментов по горизонтали.

Все это обеспечивает одинаково хорошее качество выполнения технических операций как при попутном, так и при встречном направлении движения.

То, что можно сделать на ЧПУ станке, зависит от конкретной его модели, а их в номенклатуре фрезерной группы сразу несколько сотен. Есть габаритные варианты, длина рабочего стола которых превышает 10 м. Или наоборот – миниатюрные, предназначенные для мелкосерийного производства и частных мастерских, выпускающих типовые заготовки из металла и пластика, дерева и других материалов. Обычно они маломощные (до 750 Вт), но все равно сравнительно надежные, оснащенные сервоприводом, поворотные во всех угловых направлениях, регулируемые по высоте. Естественно, в их базовую комплектацию также входит ПО для контроля, которое можно загрузить, подключив оборудование к персональному компьютеру.

Его основной орган – резец со сменными пластинами, зафиксированный в держателе, который может быть кассетным и совершенно точно является важной частью суппорт-узла, вместе с поворотной плитой и салазками. Деталь крепится в патроне, который расположен на вращающемся валу, приводные механизмы заставляют перемещаться инструменты (до 12 сразу), со скоростью вспомогательного хода выше, чем основного.


Классификация по характеру выполняемых задач

  • центровые – для точения фасонных поверхностей, цилиндрических и конических заготовок;
  • патронные – для зенкерования, создания резьбы, обтачивания под фланцы, диски, шестерни и втулки, как внешних, так и внутренних плоскостей;
  • универсальные – эти виды станков с ЧПУ могут выполнять все технологические операции, актуальные для двух предыдущих типов;
  • карусельные – для крупногабаритных и неправильных по своей форме элементов; бывают одностоечными (рассчитаны на диаметры до 2 м) и двухстоечными (для сечений до 15 м).

Конструктивные характеристики

Их компоновка обычно либо вертикальная, либо с крутым наклоном, благодаря чему из функциональной зоны проще удалить стружку. Сравнительно компактны, к ним не проблема подключить почти любое автозагрузочное устройство.


Несущие конструкции отличаются повышенной жесткостью, достижимой утолщением металла и введением дополнительных ребер. Оснащены сменными магазинами для инструментов и/или револьверными головками, устанавливаемыми на позицию держателя.

Это настоящие центры, выполняющие комплексную обработку заготовки (без перебазирования) и оборудованные комбинированными системами ПО. Они предназначены для нарезки фасок и резьбы, зенкерования, расточки, раскроя, фрезерования. Подходят для действий как с плоскими поверхностями, так и со сложными криволинейными формами.

Конструктивные особенности

Зачастую укомплектованные сменными магазинами, делающими доступной предварительную настройку инструментов. Обычно обладают поворотными столами, нужными для перемещения детали, а также переналаживаемыми вспомогательными устройствами-спутниками.

Принцип работы станков с ЧПУ многоцелевого типа базируется на универсальности операций, которая возможна благодаря высокомоментному, но малоинерционному двигателю с хорошим быстродействием. Даже на небольших частотах он развивает крутящий момент до серьезных величин, что позволяет обеспечить производительность труда.


По вариантам компоновки могут быть:

  • вертикальные – с головкой шпинделя, способной двигаться вдоль обеих осей; на них техпроцессы можно проводить с 2-5 сторон;
  • горизонтальные – для элементов больших габаритов, закрепленных на столе; действуют только в одной плоскости (если отсутствуют дополнительные поворотные приспособления).

Такое оборудование востребовано в следующих случаях:

  • производство плит и других плоских элементов из дерева, например, корпусной мебели;
  • выпуск пластиковых деталей всевозможных форм, включая криволинейные;
  • шлифовка камней и подобных им твердых материалов природного происхождения;
  • изготовление сложных металлических изделий, в том числе и ювелирных.

Все вышеперечисленные цели решаются путем операций резки, фрезерования, распила, гравировки, сверления.

Эксплуатация столь точного механизма позволяет быстро решать ранее неосуществимые задачи: наносить рельефные декоры, которые невозможно выполнить вручную. За счет компьютеризации и автоматизации оно дает возможность избежать ошибок, вызванных человеческим фактором. Если знать, как пользоваться ЧПУ-станками, риск возникновения брака стремится к нулю.

Для большинства заготовок это техника «полного цикла», которая минимизирует затраты на производство. Она также отличается надежностью (может бесперебойно функционировать в течение лет), гибкостью настройки, широтой опций.

Минусы – в нюансах постпроцессирования: даже несмотря на то, что G- и М- коды универсальны, каждый программист компонует их по-своему. Поэтому возможны нестыковки при запуске ПО, которые требуется отдельно отлаживать.

Зачастую сложна ситуация с кадрами. Молодые и начинающие специалисты прекрасно понимают, как работает станок с ЧПУ, но им неизвестны практические свойства дерева или металла. Опытные слесари, фрезеровщики и токари, наоборот, «на ты» с материалами, но почти не знают компьютера.

Первый должен:

  • подобрать инструмент по карте, проверить его целостность и остроту;
  • определить нужные размеры;
  • зафиксировать рабочий орган и зажимной патрон, убедиться в надежности крепления;
  • установить переключатель в позицию «от»;
  • выполнить проверку на холостом ходу;
  • убедиться в нормальном состоянии лентопротяжного механизма и ввести перфоленту;
  • закрепить деталь, включить режим «по программе»;
  • обработать первый элемент, измерить его геометрию, внести корректировки;
  • повторить техпроцесс, сравнить габариты;
  • переключить машину в позицию «автомат».

Здесь действия наладчика закончены, в дело вступает оператор, который обязан своевременно:

  • менять смазочные материалы и намасливать патроны;
  • очищать зону проведения операций;
  • проверять гидравлику, пневматику, точность заданных показателей.

Также ему необходимо запустить тестовое ПО, а после убедиться в надежности всех креплений и отсутствии отклонений. Если все в порядке, можно:

  • фиксировать заготовку;
  • вводить программу;
  • заправлять перфоленту;
  • нажимать «Пуск»;
  • замерять деталь, сравнивая с образцом.

На специальных курсах подробно расскажут и покажут, как научиться работать на станке с ЧПУ. На такую профильную подготовку просто необходимо отправить своих сотрудников, если вы хотите установить столь производительное оборудование на своем предприятии и эффективно использовать его преимущества.


Что такое ЧПУ станок - системы ЧПУ на станках ⭐ АО КоСПАС

Содержание:

  1. Системы ЧПУ для станков: просто о сложном
  2. Немного истории
  3. NC - это не Norton Commander
  4. Классификация современных систем ЧПУ
  5. Его величество компьютер нуждается в программе
  6. «G»« и «M» коды в программах для станков с ЧПУ
  7. Методы создания и структура управляющих программ
  8. Системы ЧПУ всемирно признаннных лидеров отрасли

Системы ЧПУ для станков: просто о сложном

Многое из того, что мы видим в окружающем нас материальном мире, изготовлено при помощи станков с числовым программным управлением (ЧПУ). Использование возможностей электроники и вычислительной техники для эффективного и оптимального управления промышленным оборудованием позволило повысить производительность труда и качество выпускаемой продукции. А при массовом производстве  - значительно снизить затраты на ее изготовление.

О том, как избавиться от однообразной и монотонной работы, и поручить ее каким-либо «умным» механизмам, человечество задумалось давно. Задолго до появления кибернетики и электронно-вычислительных машин. Еще в начале XVIII века прообраз станка с ЧПУ создал изобретательный француз Жозеф Жаккар. Изготовленный им механизм ткацкого станка управлялся куском картона, в котором в нужных местах были сделаны отверстия. Чем не перфокарта с программой?

Немного истории

Однако современный этап истории станков с ЧПУ начался лишь спустя полтора столетия после изобретения Жаккара, в Соединенных Штатах Америки. После окончания второй мировой войны, в конце 40-х годов, Джон Пэрсонс - сын владельца компании Parsons Incorporated, попытался управлять станком при помощи специальной программы, которая вводилась с перфокарт. Какого-либо положительного результата Пэрсонс не достиг, поэтому обратился за помощью к специалистам в Массачусетский технологический институт.

Улучшать представленную их вниманию конструкцию сотрудники институтской лаборатории сервомеханики не стали, и про Пэрсонса быстро забыли. А про его идеи – нет. Создав собственную конструкцию, они инициировали покупку институтом компании, которая выпускала фрезерные станки. После чего руководство Массачусетского технологического института заключило контракт с Военно-воздушными силами США. В контракте шла речь о создании высокопроизводительных станков нового типа для обработки пропеллеров фрезерованием.

Управление работой фрезерного станка, который собрали сотрудники лаборатории в 1952 году, производилось по программе, считываемой с перфоленты. Эта конструкция оказалась слишком сложной, и желаемый результат достигнут не был. Однако история получила огласку, сведения о новой разработке попали в печать и вызвали большой интерес конкурентов. Свои разработки в данном направлении одновременно начали несколько известных фирм.

Наибольшего успеха добились конструкторы компании BendixCorporation. Выпущенное компанией Bendix NC-устройство c 1955 года пошло в серию и уже реально применялось для управления работой фрезерных станков. Новинка приживалась трудно, но благодаря заинтересованности и финансовой помощи военного ведомства, за два года было выпущено более 120 станков ЧПУ, которые существенно повысили производительность труда и точность выполнения станочных работ.

Уже тогда были отмечены бесспорные преимущества NC-системы числового управления станками: существенный прирост производительности труда и значительно более  высокая точность обработки поверхностей. Но по-настоящему революционные изменения в области станков с ЧПУ состоялись, когда в качестве «умного» модуля, управляющего работой станков, были использованы специально разработанные микропроцессоры и микроконтроллеры. Технический термин «CNC», которым стали обозначать эти системы за рубежом, является аббревиатурой английских слов ComputerNumericalControl.

NC – это не Norton Commander

Изучая историю совершенствования «умных» ЧПУ станков, которые за рубежом когда-то обозначались аббревиатурой латинских букв «NC», студенты прошлых лет часто путали это понятие с популярной в те годы компьютерной программой-оболочкой. На самом деле сокращение NC произошло от английских слов NumericControl. Числовое управление было тогда весьма примитивным, и программа действий станка могла выглядеть как множество специальных штекеров, расположенных на контактном наборном поле.

Кстати, одна из первых советских транзисторных вычислительных машин для инженерных расчетов «Проминь», появившаяся в начале 60-х годов прошлого века,  программировалась подобным образом. В то время управляющий модуль ЧПУ станка не мог должным образом реагировать на отклонения процесса обработки от расчетного, если такая ситуация происходила. Управляющие адаптивные микропроцессорные системы  появились значительно позднее.

Со временем, по мере того, как совершенствовались электроника и вычислительная техника, в помощь новому поколению станков были приданы «думающие» управляющие модули на микропроцессорах и микроконтроллерах. Вот они-то и смогли обеспечить гибкое многовариантное управление процессом резания. И не только это. Такие системы получили более звучный титул «CNC», что по-английски звучит как ComputerNumericalControl.  Наш термин ЧПУ оказался более универсальным, и его менять не пришлось.

Классификация современных систем ЧПУ

Системы управления и станки с числовым программным обеспечением настолько сложны, что их невозможно классифицировать по какому-то одному признаку. Основные характеристики систем ЧПУ позволяют систематизировать их следующим образом:

1.В зависимости от способа управления исполнительными механизмами станка:

● Позиционные. Здесь инструмент в соответствии с программой ЧПУ движется от одной точки, в которой производится необходимая операция с заготовкой, к другой, где также выполняется обработка, Во время перемещения инструмента никакие другие операции не выполняются.

● Контурные, в которых обработка может производиться по всей траектории движения инструмента.

● Универсальные – системы ЧПУ, в которых могут применяться оба принципа управления.

2.По возможностям и способу позиционирования:

● Абсолютный отсчет – местоположение подвижного механизма станка ЧПУ всегда определяется по расстоянию от начала координат.

● Относительный отсчет при позиционировании осуществляется приращением дополнительного пути к координатам предыдущей точки, которая временно принимается за начало координат. Затем началом координат считается следующая достигнутая точка.

3. По наличию или отсутствию обратной связи в контуре управления ЧПУ:

 ● Разомкнутые – («открытого» типа). Перемещение исполнительных элементов производится по командам, содержащимся в программе. Информация о фактически достигнутых координатах отсутствует.

● Замкнутого типа (закрытые). В системах ЧПУ этого типа координаты положения исполнительных механизмов постоянно контролируется.

● Самонастраивающиеся («закрытые» повышенной точности). Более совершенная система, которая запоминает поступающие сведения о расхождении заданных и фактических координат исполнительного элемента, отрабатывает их, и корректирует новые команды с учетом изменившихся условий.

4.Поколение. В зависимости от технического уровня используемых микропроцессоров, микроконтроллеров или управляющих ПК, различают системы ЧПУ 1-го, 2-го и 3-го поколения.

5. Количество координатных осей.  Различные станки, оборудованные ЧПУ, могут поддерживать режимы работы с различным количеством координатных осей – от двух до пяти. Например, если при движении заготовки на фрезерном станке (3 координаты – X,Y,Z), она одновременно может поворачиваться вокруг своей оси, такой станок называют 4-координатным.  Простейшие сверлильные и односуппортные токарные станки имеют две координатные оси.

Его величество компьютер нуждается в программе

В отличие от стандартного персонального компьютера, который является универсальным устройством для обработки информации и способен работать с любыми данными, представленными в цифровом виде, микропроцессор, используемый в конструкции многих станков с ЧПУ, - устройство специализированное. Он не содержит ничего лишнего, и весь набор его функций предназначен для выполнения главной задачи – контроля состояния всех исполнительных органов станка и управления их работой по специальной программе. Чтобы управлять особо сложными современными станками, применяют более производительные и многозадачные устройства – промышленные компьютеры.

Одной из самых важных характеристик, которая позволяет судить о производительности и технических возможностях станка и управляющей его работой системы, является количество «осей». Иначе говоря, - каналов взаимодействия с объектом, управляемых параметров.  Однако в любом случает, независимо от того, микропроцессор какого уровня сложности и архитектуры установлен в данном управляющем контроллере, для его работы нужна предварительно подготовленная программа. В которой должны быть точно и последовательно описаны все действия механизмов станка ЧПУ, необходимые для изготовления или обработки требуемой детали.

При работе станков с ЧПУ используется два вида программ:

● Системные (служебные) программы, которые хранятся в ПЗУ (постоянном запоминающем устройстве системы). Они обеспечивают начальный этап работы контроллера после включения, отвечают за настройку станка и всей системы ЧПУ, ее способность понимать команды оператора и взаимодействовать с внешними устройствами.

● Управляющие – внешние программы. Содержат набор команд и инструкций для исполнительных органов станка. Управляющие программы (УП) в контроллер может пошагово вводить оператор, возможен ввод с внешних носителей информации, а в современных системах программы могут поступать прямо с компьютеров разработчиков ПО через компьютерную сеть предприятия.

Заменив человека, который до наступления эры станков с ЧПУ сам успешно справлялся с изготовлением нужных деталей, программируемый блок управления, он же – контроллер, должен обеспечить требуемый результат, пошагово включая и выключая механизмы передвижения стола, заготовки и инструментального магазина, меняя режимы вращения или скорость поступательного движения заготовки. В результате выполнения программы должна быть получена деталь, полностью соответствующая заданию по размерам и чистоте обработки поверхностей.

Компании, которые стояли у истоков разработки и производства систем CNC, на первом этапе программировали свои станки при помощи собственных, специально разработанных команд. Если бы при таком подходе на производство попали станки с ЧПУ от разных производителей, подготовка программ для их работы была бы трудно выполнимой задачей. Чтобы попытаться обеспечить программную и техническую совместимость оборудования различных брендов, язык создания программ для станков с ЧПУ был унифицирован.

Базовым управляющим кодом для подготовки программ стал набор команд, разработанный специалистами компании Electronic Industries Alliance в 60-е годы прошлого столетия. Это так называемый язык «G» и «M» кодов, который чаще называют просто G-кодом (G-code). Принятые в этом языке обозначения подготовительных и  основных функций начинаются с латинской буквы «G», а обозначение дополнительных – технологических команд – с буквы «M».

«G»« и «M» коды в программах для станков с ЧПУ

По стандарту все команды, код которых начинается с буквы «G», предназначены для линейного или кругового передвижения рабочих органов станка ЧПУ, выполнения определенных последовательностей действий, функций управления инструментами, сменой параметров координат и базовой плоскости. Синтаксис команды обычно состоит из наименования G-кода, координат или адресов перемещений (X, Y, Z) и заданной скорости движения рабочего органа, обозначаемой буквой «F».

В команду ЧПУ может быть включен параметр, описывающий продолжительность паузы, так называемую выдержку – «P», указание о параметрах вращения шпинделя – «S»,  значение радиуса – «R»,  функцию коррекции инструмента – «D», а также параметры дуги «I», «J» и «K».

Например:     G01  X0  Y0  Z110  F180;       G02  X20  Y20  R5  F200;          G04  P1000.

В первом примере код G01 обозначает «линейную интерполяцию» - прямолинейное перемещение с указанной скоростью (F) к заданной точке с координатами (X,Y,Z). Во втором примере указан код G02, который описывает дугообразное перемещение (круговая интерполяция). При этом код G02 соответствует перемещению в направлении вращения часовой стрелки, а его антипод G03 -  против. В третьем примере содержится код команды, описывающий время задержки в миллисекундах.

Технологические команды, обозначаемые буквой «M», отвечают за включение или отключение определенных систем станка ЧПУ, смену инструмента, начало или окончание какой-либо специальной подпрограммы, другие вспомогательные действия.

Например:             M3  S2000;               M98  P101;               M4 S2000 M8.

Здесь в первом примере указана команда о начале вращения шпинделя со скоростью «S». Во втором – распоряжение о вызове указанной подпрограммы «P». Третий пример описывает команду о включении основного охлаждения (M8) при вращении шпинделя со скоростью (S) в направлении против часовой стрелки (M4).

Методы создания и структура управляющих программ

Современное оборудование позволяет создавать программы для работы станков с ЧПУ несколькими способами:

● Написание программы вручную или в текстовом редакторе ПК. Необходимый этап в подготовке специалистов для работы на станках с ЧПУ. Подходит также как основной способ программирования на производствах, где в течение длительного времени выпускают несколько простых деталей, не прибегая к перестройке оборудования.

● Составление и ввод программы на стойке ЧПУ. Пульт управления большинства современных систем управления содержит клавиатуру и дисплей, что позволяет программировать и просматривать виртуальную имитацию процесса обработки непосредственно на рабочем месте. Многие системы позволяют производить ввод программ в «фоновом» режиме, когда станок занят обработкой заданной детали.

● Использование возможностей CAD-CAM систем компьютеризированной подготовки производства.  Специальное программное обеспечение позволяет создать трехмерную модель детали, рассчитать и подготовить программу для ее производства. А также виртуально «изготовить» требуемую деталь, используя реальные данные о кинематике конкретного станка ЧПУ. Этот метод позволяет создавать управляющие программы быстро и точно, практически исключить ошибки программирования и связанную с этим порчу заготовок. Особенно высока эффективность данного способа при создании УП для изготовления особо сложных деталей.

Структурно программа в G-кодах состоит из кадров. Так называют группы команд, которые предназначены для совершения какого-либо завершенного действия. Кадры могут состоять и из одной команды. Об окончании каждого «кадра» сообщает знак перевода строки (ПС/LF). Каждая программа начинается с пустого «кадра», который состоит их знака «%», а заканчивается кодами М02 или М30, обозначающими соответственно финиш программы ЧПУ или окончание имевшегося в памяти информационного блока.

Указанная структура и язык подготовки программ для оборудования с ЧПУ закреплены в международных стандартах RS2740, ISO-6983-1.82, а также ГОСТ СССР 20999-83. Отечественные профильные специалисты часто используют обозначение «ИСО-7 бит», которое закрепилось  за программами в G-кодах еще со времен СССР. Программисты компаний, которые разрабатывают и производят станки с ЧПУ, при подготовке программного обеспечения обязаны  придерживаться требований мировых стандартов.

В некоторых случаях, когда разработчики наделяют свои системы дополнительными возможностями и некоторыми специальными функциями, могут иметь место определенные отклонения программного обеспечения от стандарта создания программ в G и M кодах. В таких случаях следует внимательно изучить документацию, которая должна быть предоставлена производителем оборудования.

Системы ЧПУ всемирно признанных лидеров отрасли

Программное обеспечение для цифровой управляющей системы SINUMERIK, которую выпускает всемирно известная корпорация SIEMENS AG, также базируется на G и M кодах, но содержит и некоторые дополнительные команды, не включенные в стандарт. Современные полностью цифровые системы ЧПУ на базе платформы Sinumerik 840D используются на самых сложных процессах металлообработки, требующих высокой точности и быстродействия.



Многовариантность и гибкость программирования в G и M кодах учтена создателями программных станций и передовых систем ЧПУ HEIDENHAIN. Эта немецкая компания успешно работает в направлении модернизации устаревших станков NC за счет установки новых управляющих систем. Универсальные программные станции от компании Heidenhaih позволяют не только создавать необходимые программы обработки на персональных компьютерах, но и тестировать ПО, подготовленное при помощи CAD-CAM систем.



Системы управления ЧПУ, которые производит японская компания FANUC, известны во всем мире и используются на многих предприятиях. Очень популярны стойки ЧПУ от FANUK LTD и в России. Специалисты этой корпорации одними из первых адаптировали работу своих систем под программы в G и M кодах, и сумели организовать работу самых сложных систем строго в рамках стандарта программирования.  Распространенные стойки FANUK серии 0i рассчитаны на работу с 6-8 управляемыми осями (одновременное управление – 4 оси). Стойки серий 30i-35i позволяют производить высокоточную обработку на наивысших скоростях, и являются пока недостижимым ориентиром для многих конкурентов.

Успешно работает в России и странах СНГ испанская компания FAGOR AUTOMATION. Ее последние разработки, к которым относится ЧПУ FAGOR CNC 8070, полностью совместимы с
персональным компьютером, имеют феноменальные возможности и могут управлять самыми сложными станками. Возможно управление по 28 (!) интерполируемым осям (4 канала одновременно),  может поддерживать по 4 шпинделя и инструментальных магазина. Создатели системы гарантируют скоростную обработку, нанометрическую точность и высочайшую чистоту обработки поверхности.

Приятно отметить, что наряду с иностранными компаниями на рынке разработки и производства систем управления для станков с ЧПУ с 1998 года успешно работает российская компания «БАЛТ-СИСТЕМ». Специалисты считают, что при модернизации устаревшего оборудования выгоднее всего устанавливать системы от «Балт-Систем», так как они в несколько раз дешевле импортных, вполне надежны и функциональны. На российских предприятиях успешно работают и отлично себя зарекомендовали устройства ЧПУ NC-210, NC-220, NC-230. Самые сложные обрабатывающие центры и высокоскоростные  многосуппортные станки могут работать под управлением стойки NC-110, которая на сегодня является лучшей в соотношении цена-качество.



Станки с ЧПУ прочно вошли в нашу жизнь и стали незаменимыми помощниками человека в производственной деятельности. Без этих систем было бы невозможно изготавливать многие, успевшие стать привычными и обыденными вещи. Причем все необходимые детали станки под управлением ЧПУ обрабатывают быстро и качественно, с недостижимой ранее точностью, а при массовом производстве – невероятно низкой себестоимостью. Дальнейшее развитие систем ЧПУ идет по пути объединения отдельных станков в производственные комплексы, удешевления процесса подготовки производства и снижения стоимости управляющих систем. Пожелаем разработчикам успеха!



Автор статьи: зам. генерального директора АО "КоСПАС" по производству  А.Ю. Парфенов

Что такое станки с ЧПУ

Станки с ЧПУ (числовым программным управлением) – это высокотехнологичное оборудование, в котором исполнительные устройства (приводы) управляются автоматически. Приводы, управляемые по определенной программе, приводят в действие рабочий элемент станка – таков принцип работы оборудования с ЧПУ. В зависимости от назначения станка рабочим элементом может быть шпиндель, сверло, пуансон и т.д.

Парк станочного оборудования, оснащенного ЧПУ, огромен и разнообразен. Достаточно перечислить лишь самые основные: это токарные, фрезерные, шлифовальные, металлорежущие, сверлильные станки, которые подразделяются на множество типов и модификаций. Сложное и многообразное производство требует такого же сложного оборудования. Однако, при всем многообразии типов и моделей принцип работы станков с ЧПУ сводится к наличию программного обеспечения, задающего алгоритм работы станка.

В состав системы ЧПУ входит:

  • пульт оператора, который предназначен для управления станком в ручном режиме при подготовке станка к работе по программе. Он позволяет вводить программу управления станком, задавать режимы его работы, при аварийной ситуации отключить станок для устранения неполадок;
  • панель оператора (дисплей) отображает текущую информацию о работе станка и выполняемой программе. Оператор может визуально контролировать ход выполнения технологической операции, видеть сообщения об авариях и возникших неполадках;
  • контроллер, который представляет собой микросхему с программой работы данного станка. Это устройство служит, например, для задания траектории движения рабочего инструмента, для команд выполнения технологических операций, для изменения управляющих программ и т. д.;
  • ПЗУ (постоянное запоминающее устройство) -это постоянная память, которая предназначена для долговременного хранения системных программ и констант, определяющих конфигурацию данного станка; информация в ПЗУ может быть только для чтения;
  • ОЗУ (оперативное запоминающее устройство)- это оперативная память, предназначенная для кратковременного хранения файлов системных и управляющих программ, используемых в текущий момент; ОЗУ предназначено для хранения информации, меняющейся в ходе выполнения программы, используется как для записи, так и для чтения информации.

Станки с ЧПУ не требует высокой квалификации специалиста - станочника, достаточно обучить персонал приемам управления программой. Станки с ЧПУ – это современное оборудование, позволяющее обеспечить высокую производительность труда при отменном качестве производимых работ. Использование таких станков значительно повышает общий уровень культуры производства.

Руководство по выбору ЧПУ-станка / Блог компании Top 3D Shop / Хабр

Если вы только открываете бизнес и не имеете опыта в этой области, выбор фрезерного станка ЧПУ может поставить вас в тупик — так велико разнообразие на рынке промышленного инструмента.

Только многолетний опыт и специфические знания позволяют специалистам осуществить выбор станков ЧПУ в соответствии с требованиями предъявляемыми к оборудованию.

Многие просто теряются в этом обилии, и это неудивительно — выбрать лучший ЧПУ-станок бывает сложно даже профессионалам, если они не следят за новинками рынка инструментов, ассортимент которого постоянно расширяется и усовершенствуется.

По каким же критериям лучше выбрать ЧПУ станок?

Это зависит от того, для чего он будет использоваться. От материалов, профиля работ, необходимой скорости и точности, от требуемого ресурса. Многие значимые характеристики таких станков напрямую зависят от их оснащения — от свойств их комплектующих и расходников, от конструктивных особенностей. Рассмотрим самые основные.

Шпиндель

Шпиндель — одна из главных частей фрезерного станка. Именно от шпинделя зависит то, какие фрезы смогут применяться именно с этим станком, под какими углами их можно будет закрепить и как именно применять. Привод шпинделя обычно вмонтирован — то есть, шпиндель представляет собой мощный компактный электродвигатель с цангой для зажима фрезы.

Многое прямо зависит и от качества шпинделя — хороший шпиндель прослужит долго, постоянно радуя вас качеством работы, плохой же может загубить не только изделие, но и повредить сам станок в случае аварии, а то и травмировать персонал. К выбору шпинделя следует подходить ответственно, всегда чутко прислушиваясь к рекомендациям производителя станка и обращая внимание в первую очередь на продукцию известных и зарекомендовавших себя производителей комплектующих.

Область фрезеровки

Это одна их важнейших характеристик станка ЧПУ — размер области фрезеровки определяет то, какого размера изделия сможет обрабатывать станок. Для каждой узкой области применения существуют свои требования по размерам, более универсальные станки имеют регулируемую область фрезеровки, либо заведомо превышающую требования по большинству часто встречающихся кейсов применения.

Имеет значение и устройство площадки — не должно вызывать затруднений закрепление и чёткое позиционирование детали заготовки, в противном случае возможен серьёзный брак. Осуществляя выбор фрезерного станка ЧПУ для работы надо заранее определиться с размерами обрабатываемых деталей, чтоб не попасть впросак.

Предназначение станка

ЧПУ станки разделяются в первую очередь по материалу, который призваны обрабатывать, а так же по области применения.

Металлообрабатывающее оборудование

Металлообрабатывающие ЧПУ станки отличаются от прочих прежде всего прочностью и мощностью конструкции, которые позволяют им работать как с металлом, так и с большинством других материалов.

Для уменьшения износа и избегания заклинивания фрезы они часто оснащены подачей охлаждающей жидкости на фрезу, обычно — воды или масла, прямо в область рабочего контакта, а многие из них оборудованы мощным отсосом воздуха — конструктивно предусмотренным креплением раструба промышленного пылесоса, для автоматического устранения стружки с обрабатываемой поверхности.

Деревообрабатывающее оборудование

ЧПУ станки для работы с деревом, а также композитами и пластиком, конструктивно мало отличается от станков для работы по металлу, но имеет чуть более простую конструкцию и меньшие требования по мощности и прочностным характеристикам, что естественным образом обусловлено спецификой материала.

Охлаждение фрезы в них встречается воздушное, а чаще и вовсе отсутствует, так как его наличие не критично. Устранение стружки тоже обычно не предусмотрено и осуществляется оператором вручную. Соответственно, и стоимость таких станков обычно несколько ниже, и обслуживание их проще и дешевле, а распространённость — больше.

Оборудование для изготовления корпусной мебели

Станки ЧПУ предназначенные для производства корпусной мебели имеют свои особенности — в частности, размеры области фрезеровки в них превышают таковые у других ЧПУ фрезерных станков, так как детали для обработки могут отличаться большей площадью, по сравнению с другими областями применения ЧПУ.

Соответственно, мебельный ЧПУ станок будет иметь большие размеры по всем измерениям, а также большую сложность и стоимость рамы и направляющих, чем аналогичный станок для работы с менее крупными объектами. В остальном они мало отличаются от станков для обработки дерева, пластика и композитных материалов.

Стеклообрабатывающие станки

Стеклообрабатывающие фрезерные ЧПУ станки станки отличаются от станков для обработки металла в основном тем, что фрезы в них применяются специальные, с твердосплавными, алмазными и корундовыми рабочими поверхностями.

Фрезы бывают как со специальным покрытием, так и цельноспечённые — такие комплектующие создаются путём запекания алмазной крошки при высоких температурах и большом давлении, что даёт необычайно прочный и долговечный инструмент.

Также, в станках обрабатывающих стекло, подача рабочей жидкости в область контакта фрезы с материалом обязательна — это обусловлено не только необходимостью охлаждения фрезы при работе с таким твёрдым материалом как стекло, но и обязательностью немедленного устранения отработанных фрагментов материала — чтобы они не мешали дальнейшей работе и не портили деталь попадая снова в место контакта фрезы с заготовкой, с одной стороны, и чтобы они не попали в воздух, которым дышит оператор станка.Помимо стекла такие станки могут обрабатывать поликарбонат, оргстекло различного состава и другие твёрдые материалы, а также металлические заготовки.

Выбрать станок ЧПУ для работы по стеклу можно исходя из его соответствия этим обязательным критериям.

Камнеобрабатывающее оборудование

Фрезерные ЧПУ станки для работы по камню предназначены для гравировки и выполнения сложных объёмных барельефов на таких твёрдых материалах, как природный камень различной породы — гранит, мрамор, песчаник, а также на искусственных каменных плитах из гранитной крошки с полимером.

Специфика работы по камню предполагает одновременно и большие площади обработки, и высокую твёрдость материала, и повышенный вес заготовок. Также, камень характерен тем, что, при работе с ним существует необходимость одновременно и в постоянной циркуляции воды в рабочей зоне, и в устранении крошки и пыли пылесосом — сама по себе вода не спасает от пыли крупной фракции, характерной для минеральных материалов.

Такие станки могут с лёгкостью справляться и с другими материалами — от дерева и ПВХ, до, зачастую, даже стекла и металла, а потому пригодятся не только изготовителям изделий из камня, но и тем, чьи профессиональные интересы значительно шире.

Это самое совершенное, пожалуй, оборудование для фрезеровки с программным управлением, которое может в этой области производства почти всё, однако — излишне мощное, громоздкое и дорогое для большинства работ не связанных прямо с его предназначением.

Как бы ни был велик соблазн получить поистине универсальный фрезерный ЧПУ станок, если среди ваших задач нет обработки камня — подумайте над приобретением чего-то более специализированного, из перечисленного выше.

Это, пожалуй, самые основные моменты, о которых надо быть в курсе при выборе фрезерного ЧПУ станка. И пусть сначала кажется, что при необходимости купить фрезерный ЧПУ выбор непрост, всё не так страшно. Теперь мы остановимся на особенностях фрезерных станков с ЧПУ.

Виды кинематических моделей станка

При подготовке к работе на фрезерном ЧПУ-станке используются кинематические модели станка, которые представляют из себя программную имитацию данного оборудования и необходимы для корректной подготовки и прогнозируемости действий станка при исполнении программы.

Кинематическая модель станка в обязательном порядке несёт в себе информацию о рабочей области, её размерах и расположении относительно неподвижного основания станка, о расположении и возможных траекториях рабочей головки — держателя фрезы, о других физических параметрах оборудования — расстояния, размеры, — всех, которые имеют непосредственное отношение к производимым станком работам.

Примеры станков и их моделей:

Подготовка управляющей программы

Для работы на фрезерных станках ЧПУ используются CAD/CAM-системы — программные пакеты, предназначенные для перевода данных из чертежей и моделей в понятную станку форму команд.

Это программные продукты DeskProto, VCarve Pro, ConstruCAM-3D, ArtCAM, NX CAM, SprutCAM‎ и Mach4.

Внесённые данные о размерах и форме детали становятся в них управляющими траекториями, которые, в свою очередь, превращаются в управляющие программы в процессе постпроцессирования.

Постпроцессор

Постпроцессор — специальный программный продукт, который превращает данные о параметрах детали в индивидуальную программу, управляющую движениями инструмента и/или заготовки, для каждого конкретного станка.

Здесь можно подробнее прочитать о разработке кинематических моделей, на примере промышленных систем фирмы Siemens.

Также полезную информацию можно найти в библиотеке технической литературы.

Детальную информацию по работе с каждым конкретным станком можно получить на официальном сайте его производителя. Это наиболее надёжный вариант, который убережёт от многих ошибок.

Управление

В отдельных случаях, когда предстоит работа на серьёзном промышленном станке, задать программу по обработке какой-то более или менее простой детали можно вручную, через пульт управления станком. В таком случае следует строго соблюдать инструкции производителя и последовательно выполнить все необходимые шаги.

Пульт управления одним из фрезерных ЧПУ-станков:

При создании элементов более сложной формы без применения компьютера обойтись нельзя, а многие компактные станки и вовсе управляются только через подключенный ПК.

Многоосевая обработка

Фрезерные ЧПУ делятся на вертикальные и горизонтальные — по расположению рабочей головки, соответственно — верхнему или боковому, а так же подразделяются по количеству осей обработки — на трёхкоординатные, четырёх и пятикоординатные.

Соответственно, чем больше осей координат движения инструмента, тем более эффективно и с большей сложностью может производиться обработка детали.

Используемые фрезы

В зависимости от специфики работы — от материала, необходимых форм обработки и других факторов, в фрезерных ЧПУ- станках используется большое количество всевозможных фрез. Фрезы бывают однозаходные, двухзаходные, сферические, v-образные, конусные сферические, пирамидальные радиусные с одной или двумя режущими гранями, гравировальные, отрезные и т.д.

Сферические и пирамидальные фрезы применяются для глубокого выбирания материала из детали, обработки углов, создания углублений соответствующей формы. Отрезные и гравировальные фрезы разной формы применяются для гравировки, разрезки детали, обработки краёв изделия, и для придания формы — создания барельефного изображения. Радиусные и галтельные фрезы, как выпуклые, так и вогнутые, применяются для обработки углов, краёв столешниц и других деталей, снятия фасок и т.д. Торцевые фрезы позволяют создавать отверстия, в отличие от сверел — любой формы.

Примеры используемых фрез:

Разнообразие фрез варьируется от простейших, похожих на обыкновенное сверло или бур, и до очень сложных, из разных материалов и всевозможной формы, с различным количеством режущих граней. Это обеспечивает широкий диапазон решаемых ими задач.

Для каждого материала и вида работ необходим индивидуальный подбор фрез, которые вам поможет подобрать наш специалист.

Фрезерные станки с программным управлением — прекрасный инструмент, при грамотном использовании способный создавать очень широкий ассортимент изделий, от рекламных конструкций до частей других станков, от кухонных разделочных досок до деталей реактивных авиадвигателей. Область их применения почти безгранична, а ассортимент и степень доступности увеличиваются с каждым днём.

Сейчас уже не только машиностроительный завод может позволить себе подобное оборудование, но и относительно небольшая мастерская, что не может не радовать.

Хотите больше интересных новостей из мира 3D-технологий?

Подписывайтесь на нас в соц. сетях:

Все, что вам нужно знать о станках с ЧПУ

История Станки

с ЧПУ - это электромеханические устройства, которые управляют инструментами станочного цеха с помощью компьютерных программных средств. Название «ЧПУ» на самом деле означает компьютерное числовое управление. Он представляет собой один из двух стандартных методов (второй - технология 3D-печати, такая как SLA, SLS / SLM и FDM) для создания прототипов из файла цифрового программного обеспечения. Компании, занимающиеся проектированием и изготовлением прототипов, могут использовать станки с ЧПУ для фрезерования и обработки различных материалов, включая дерево, металлы и пластмассы.

Одна минута в программном обеспечении ЧПУ от экспертов:

Первые станки с ЧПУ были разработаны в 1940-х и 1950-х годах и основывались на общей технологии хранения телекоммуникационных данных, известной как «перфолента» или «перфорированная бумажная лента». Технология перфоленты давно устарела, поскольку носитель данных быстро перешел на аналоговую, а затем цифровую компьютерную обработку в 1950-х и 1960-х годах. По мере внедрения новых технологий и улучшенных возможностей цифровой обработки станки с ЧПУ продолжают повышать свою эффективность.

Как это работает

В общем, механическая обработка - это способ трансформации заготовки материала, такой как блок пластика, и получения готового продукта (обычно прототипа детали) с использованием процесса контролируемого удаления материала. Подобно другой технологии разработки прототипов, FDM (3D-печать), ЧПУ полагается на цифровые инструкции из файлов автоматизированного производства (CAM) или автоматизированного проектирования (CAD), таких как Solidworks 3D. Хотя САПР или САПР не запускают сам станок с ЧПУ, они предоставляют ЧПУ дорожную карту для изготовления конструкций.Станок с ЧПУ интерпретирует дизайн как инструкции по вырезанию прототипов деталей.

Способность программировать компьютерные устройства для управления станками быстро повышает производительность цеха за счет автоматизации высокотехнологичных и трудоемких процессов. Автоматическая резка повышает как скорость, так и точность, с которой могут быть созданы детали-прототипы, особенно когда важен материал (например, в случае с полипропиленом).

Часто процессы обработки требуют использования нескольких инструментов для выполнения необходимых резов (например,г., сверла разного размера). Станки с ЧПУ обычно объединяют инструменты в общие блоки или ячейки, из которых машина может тянуть. Базовые машины перемещаются по одной или двум осям, в то время как усовершенствованные машины перемещаются в поперечном направлении по осям x, y, продольно по оси z и часто вращательно вокруг одной или нескольких осей. Многоосные станки могут автоматически переворачивать детали, что позволяет удалять материал, который ранее находился «под ними». Это избавляет рабочих от необходимости переворачивать заготовку прототипа материала и позволяет обрезать все стороны без необходимости ручного вмешательства.Полностью автоматизированная резка обычно более точна, чем то, что возможно с ручным вводом. Тем не менее, иногда отделочные работы, такие как травление, лучше выполнять вручную и выполнять простую резку, что потребует обширных проектных работ для программирования машины для автоматизации.

Типы станков с ЧПУ

Когда вы решите, какие станки с ЧПУ добавить к вашей операции, вам необходимо принять во внимание некоторые соображения. Станки с ЧПУ обычно относятся к одной из двух основных категорий: традиционные технологии обработки и новые технологии обработки.У каждого типа есть свои преимущества и недостатки. Вам необходимо учитывать особые потребности вашего проекта при выборе типа станка с ЧПУ, который вы хотите добавить в свою мастерскую. Следующая инфографика описывает некоторые сходства и различия между обычными и новыми станками с ЧПУ:

Традиционные технологии:
  1. Сверла: Сверла работают, вращая сверло и перемещая его вокруг неподвижного блока исходного материала и контактируя с ним.Сверла с ЧПУ помогают делать точные отверстия там, где они вам нужны.

  2. Токарные станки: Токарные станки, во многом противоположные сверлам, вращают блок материала против сверла (вместо того, чтобы вращать сверло и приводить его в контакт с материалом). Токарные станки обычно контактируют с материалом, перемещая режущий инструмент в боковом направлении, пока он не коснется прядильного материала. Токарные станки, которые в основном используются для обработки металлов и дерева, удаляют ненужные излишки материала и оставляют красивый и, в конечном итоге, более полезный компонент.

  3. Фрезерные станки: Фрезерные станки, вероятно, являются наиболее распространенными станками с ЧПУ, которые используются сегодня. Они включают использование вращающихся режущих инструментов для удаления материала с единицы запаса. Они могут выполнять различные функции, включая сверление, растачивание, нарезание зубчатых колес и создание пазов в заданном куске материала.

Новые технологии:

  1. Электрическая и / или химическая обработка: Существует ряд новых технологий, в которых используются специальные методы резки материала.Примеры включают электронно-лучевую обработку, электрохимическую обработку, электроэрозионную обработку (EDM), фотохимическую обработку и ультразвуковую обработку. Большинство этих технологий являются узкоспециализированными и используются в особых случаях для массового производства с использованием определенного типа материала.

  2. Другие режущие материалы: Существует ряд других новых технологий, в которых для резки материала используются другие материалы. Примеры включают станки для лазерной резки, станки для газокислородной резки, станки для плазменной резки и оборудование для гидроабразивной резки.Эти машины приобрели популярность в различных отраслях промышленности в последние годы; однако это все еще узкоспециализированное оборудование.

Используемые материалы

В станке с ЧПУ можно использовать практически любой материал - все зависит от области применения. Станки с ЧПУ предлагают гибкость производства для реализации разнообразных проектов. Общие материалы включают металлы, такие как алюминий, латунь, медь, сталь, титан, дерево, пену, стекловолокно и пластмассы, такие как полипропилен.

Приложение для быстрого прототипирования Станки

с ЧПУ стали первым значительным прорывом в области быстрого прототипирования. Перед числовым программным управлением (в случае технологии перфоленты) и компьютерным числовым программным управлением (с аналоговыми и цифровыми вычислениями) детали приходилось обрабатывать вручную. Это неизменно приводило к большему количеству ошибок в конечных прототипах продуктов и тем более, если и когда машины использовались вручную для крупномасштабного производства. Станки с ЧПУ помогли революционизировать возможности производственного мира по быстрому созданию прототипов различных материалов, деталей и других машин благодаря повышенной точности, которую они предлагают.

Заявка на производство

Многие новые специализированные станки с ЧПУ созданы специально для нишевых производственных процессов. Например, электрохимическая обработка используется для резки высокопрочных металлических изделий, невозможных иным образом. Обычные станки с ЧПУ больше подходят и обычно используются для разработки прототипов, чем для производства.

Что лучше? ЧПУ или 3D-печать?

На самом деле это зависит от материала, сложности детали и экономических факторов.Технология 3D-печати, такая как машины FDM, позволяет создавать детали снизу вверх. Они могут создавать сложные формы и внутренние компоненты несколько быстрее, чем станок с ЧПУ. 3D-печать предоставляет дизайнерам и производителям такую ​​гибкость и творческий подход, которые не могут предложить станки с ЧПУ с помощью обычных средств.

Напротив, обычные станки с ЧПУ несколько ограничены доступными инструментами и осями вращения, которые машина может использовать. Хотя они все еще могут использоваться с различными материалами, эти машины заблокированы относительно строгим набором рамок и ограничений относительно того, как они могут взаимодействовать с различными материалами.

С другой стороны, прототипирование FDM гораздо более ограничено материалами, чем обработанный блок материала. Для создания прототипов FDM требуются специальные материалы, которые можно использовать в 3D-печати. Станки с ЧПУ предлагают большее разнообразие типов материалов, с которыми они могут манипулировать и работать с ними для создания конкретных деталей. Например, если вам нужен живой прототип петли, вы захотите использовать ЧПУ и полипропилен. Хотите узнать больше? Прочтите здесь.

Обработать можно практически все, в то время как только некоторые материалы были адаптированы для изготовления нитей, подходящих для 3D-печати.

Щелкните здесь, чтобы узнать больше о проектировании для повышения технологичности. Если вы ищете услуги квалифицированной фирмы по дизайну продукта, которая может помочь вывести продукт вашего бизнеса на рынок, свяжитесь с Creative Mechanisms и узнайте больше о том, как мы можем помочь с вашими потребностями в создании прототипов!

Что такое обработка с ЧПУ? | Всеобъемлющее руководство

Обработка с числовым программным управлением (ЧПУ) - это производственный процесс, в котором предварительно запрограммированное компьютерное программное обеспечение определяет движение заводских инструментов и оборудования.Этот процесс можно использовать для управления целым рядом сложного оборудования, от шлифовальных и токарных станков до фрезерных станков и фрезерных станков с ЧПУ. При обработке с ЧПУ задачи трехмерной резки могут быть выполнены с помощью одного набора подсказок.

Процесс ЧПУ работает в отличие от ограничений ручного управления и, таким образом, отменяет их, когда операторы, работающие в режиме реального времени, должны запрашивать и направлять команды обрабатывающих инструментов с помощью рычагов, кнопок и колес. Для наблюдателя система ЧПУ может напоминать обычный набор компьютерных компонентов, но программы и консоли, используемые при обработке с ЧПУ, отличают ее от всех других форм вычислений.

Если вы заинтересованы в использовании производства с ЧПУ для производства различных продуктов, узнайте больше о том, как работает обработка с ЧПУ и программирование с ЧПУ. Вы также можете узнать об основных типах станков с ЧПУ и о том, какую работу они могут выполнять, чтобы убедиться, что они могут удовлетворить ваши потребности.

Как работает обработка с ЧПУ?

Когда система ЧПУ активирована, желаемые разрезы программируются в программном обеспечении и продиктованы соответствующим инструментам и оборудованию, которые выполняют заданные размеры, как указано, во многом как робот.

При программировании с ЧПУ генератор кода в системе счисления часто предполагает, что механизмы безупречны, несмотря на возможность ошибок, которая возрастает, когда станок с ЧПУ направляет резку в более чем одном направлении одновременно. Размещение инструмента в системе числового программного управления описывается серией входных данных, известных как программа обработки детали.

На станке с числовым программным управлением программы вводятся через перфокарты. Напротив, программы для станков с ЧПУ загружаются в компьютеры через небольшие клавиатуры.Программирование ЧПУ сохраняется в памяти компьютера. Сам код пишут и редактируют программисты. Таким образом, системы ЧПУ предлагают гораздо более широкие вычислительные возможности. Лучше всего то, что системы ЧПУ ни в коем случае не статичны, поскольку новые подсказки могут быть добавлены к уже существующим программам с помощью исправленного кода.

Программирование станков с ЧПУ

В производстве с ЧПУ станками управляют с помощью числового программного управления, при этом программное обеспечение предназначено для управления объектом. Язык, лежащий в основе обработки с ЧПУ, также называют G-кодом, и он написан для управления различными режимами работы соответствующего станка, такими как скорость, скорость подачи и координация.

По сути, обработка с ЧПУ позволяет предварительно программировать скорость и положение функций станка и запускать их с помощью программного обеспечения в повторяющихся, предсказуемых циклах, и все это с небольшим участием оператора. В процессе обработки с ЧПУ создается двухмерный или трехмерный чертеж САПР, который затем переводится в компьютерный код для выполнения системой ЧПУ. После того, как программа введена, оператор проводит ее пробный запуск, чтобы убедиться в отсутствии ошибок в кодировании.

Благодаря этим возможностям, процесс был принят во всех уголках производственного сектора, и производство с ЧПУ особенно важно в областях производства металла и пластмассы.Узнайте больше о типах используемых систем обработки и о том, как программирование станков с ЧПУ полностью автоматизирует производство с ЧПУ ниже:

Системы обработки с открытым / замкнутым циклом

Во время производственного процесса с ЧПУ управление положением определяется через систему с обратной или обратной связью. В первом случае сигнализация проходит в одном направлении между контроллером ЧПУ и двигателем. В системе с обратной связью контроллер может получать обратную связь, что делает возможным исправление ошибок.Таким образом, замкнутая система может исправить неравномерность скорости и положения.

При обработке с ЧПУ движение обычно направлено по осям X и Y. Инструмент, в свою очередь, позиционируется и управляется шаговыми или серводвигателями, которые повторяют точные движения, определяемые G-кодом. Если сила и скорость минимальны, процесс можно запустить с помощью управления без обратной связи. Для всего остального необходимо регулирование с обратной связью, чтобы обеспечить скорость, стабильность и точность, необходимые для промышленных приложений, таких как слесарные работы.

Обработка с ЧПУ полностью автоматизирована

В современных протоколах ЧПУ производство деталей с помощью предварительно запрограммированного программного обеспечения в основном автоматизировано. Размеры данной детали задаются с помощью программного обеспечения для автоматизированного проектирования (САПР), а затем преобразуются в фактический готовый продукт с помощью программного обеспечения для автоматизированного производства (CAM).

Для любой заготовки может потребоваться множество станков, например сверла и фрезы. Чтобы удовлетворить эти потребности, многие современные машины объединяют несколько различных функций в одной ячейке.

В качестве альтернативы, установка может состоять из нескольких машин и набора роботизированных рук, которые передают части из одного приложения в другое, но при этом все управляется одной и той же программой. Независимо от настройки, процесс ЧПУ обеспечивает единообразие производства деталей, которое было бы сложно, если не невозможно, воспроизвести вручную.

Различные типы станков с ЧПУ

Самые ранние станки с числовым программным управлением относятся к 1940-м годам, когда двигатели были впервые использованы для управления движением уже существующих инструментов.По мере развития технологий механизмы были усовершенствованы аналоговыми компьютерами и, в конечном итоге, цифровыми компьютерами, что привело к развитию обработки с ЧПУ.

Подавляющее большинство современных арсеналов ЧПУ полностью электронные. Некоторые из наиболее распространенных процессов с ЧПУ включают ультразвуковую сварку, пробивку отверстий и лазерную резку. Наиболее часто используемые станки в системах ЧПУ включают следующие:

Фрезерные станки с ЧПУ

Фрезерные станки с ЧПУ

могут работать по программам, состоящим из подсказок на основе цифр и букв, которые направляют детали на различные расстояния.Программирование, используемое для мельничного станка, может быть основано либо на G-коде, либо на каком-то уникальном языке, разработанном производственной группой. Базовые фрезы состоят из трехосевой системы (X, Y и Z), хотя большинство новых фрез могут иметь три дополнительных оси.

Токарные станки

На токарных станках детали режутся по кругу с помощью сменных инструментов. Благодаря технологии ЧПУ резание на токарных станках выполняется с высокой точностью и скоростью. Токарные станки с ЧПУ используются для создания сложных конструкций, которые были бы невозможны на версиях станка с ручным управлением.В целом, функции управления фрезерных и токарных станков с ЧПУ схожи. Как и в случае фрезерных станков с ЧПУ, токарные станки могут управляться G-кодом или уникальным запатентованным кодом. Однако большинство токарных станков с ЧПУ состоят из двух осей - X и Z.

Плазменные резаки

В аппарате плазменной резки материал режет плазменный резак. Этот процесс в первую очередь применяется к металлическим материалам, но может также применяться и на других поверхностях. Чтобы обеспечить скорость и тепло, необходимые для резки металла, плазма генерируется за счет комбинации сжатого воздуха, газа и электрической дуги.

Электроэрозионные станки

Электроэрозионная обработка (EDM), которую также называют штамповкой и искровой обработкой, представляет собой процесс формования деталей определенной формы с помощью электрических искр. С помощью электроэрозионной обработки между двумя электродами возникают токовые разряды, которые удаляют участки данной заготовки.

Когда пространство между электродами становится меньше, электрическое поле становится более интенсивным и, следовательно, более сильным, чем у диэлектрика. Это позволяет току проходить между двумя электродами.Следовательно, каждый электрод удаляет части детали. Подтипы EDM включают:

  • Электроэрозионный электроэрозионный станок : Электроэрозионный электроэрозионный станок использует искровую эрозию для удаления частей из электронопроводящего материала.
  • Sinker EDM: Sinker EDM использует электрод и деталь, пропитанные диэлектрической жидкостью, с целью формирования деталей.

В процессе, известном как промывка, обломки каждой готовой детали уносятся жидким диэлектриком, который появляется после прекращения тока между двумя электродами и предназначен для устранения любых дополнительных электрических зарядов.

Водоструйные резаки

При обработке с ЧПУ струи воды - это инструменты, которые режут твердые материалы, такие как гранит и металл, с применением воды под высоким давлением. В некоторых случаях вода смешивается с песком или другим сильнодействующим абразивным веществом. Компании часто формируют заводские детали машин с помощью этого процесса.

Водяные форсунки используются в качестве альтернативы для охлаждения материалов, которые не выдерживают теплоемких процессов других станков с ЧПУ. Из-за своей более прохладной природы некоторые отрасли, такие как аэрокосмическая и горнодобывающая промышленность, полагаются на водяные струи, где они, помимо прочего, используют их для резьбы и резки.Компании также используют водоструйные резаки для применений, требующих очень сложных разрезов материала, поскольку отсутствие тепла предотвращает любые изменения внутренних свойств материала, которые могут возникнуть в результате резки металла по металлу.

Что еще может делать станок с ЧПУ?

Как показали многочисленные видео-демонстрации станков с ЧПУ, компании используют станки с ЧПУ для выполнения высокодетальных вырезов металлических деталей для промышленного оборудования. В дополнение к вышеупомянутым станкам вы можете найти несколько других распространенных частей оборудования, используемых в производстве с ЧПУ для производства высокодетализированных и точных продуктов с ЧПУ.Некоторые из наиболее распространенных продуктов, производимых станками с ЧПУ, включают стальные аэрокосмические детали, металлические автомобильные компоненты, деревянные украшения и пластмассовые детали потребительских товаров.

Поскольку к этим изделиям с ЧПУ предъявляются особые требования, в станках с ЧПУ регулярно используются другие инструменты и компоненты. Ознакомьтесь с некоторыми основными частями оборудования, используемыми в системах ЧПУ:

  • Вышивальные машины
  • Фрезы по дереву
  • Перфораторы револьверные
  • Проволочно-гибочные станки
  • Пенорезы
  • Станки лазерной резки
  • Цилиндрические шлифовальные машины
  • 3D принтеры
  • Стеклорезы

Поскольку на станках с ЧПУ можно использовать очень много других инструментов и компонентов, вы можете доверять им в производстве почти безграничного разнообразия товаров быстро и точно.Например, когда на заготовке необходимо выполнить сложные разрезы на разных уровнях и под разными углами, на станке с ЧПУ все это можно сделать за считанные минуты.

Пока машина запрограммирована с правильным кодом, функции машины будут выполнять шаги, продиктованные программным обеспечением. Если все закодировано в соответствии с дизайном, продукт детализации и технологической ценности должен появиться после завершения процесса.

Выберите Astro Machine Works для ваших производственных нужд с ЧПУ

Если вам нужно самое лучшее в производстве и оборудовании с ЧПУ, обращайтесь в Astro Machine Works.Мы опираемся на наш более чем 35-летний опыт работы в обрабатывающей промышленности и штат опытных членов команды с сертификатом ЧПУ. Как компания, мы стремимся предоставлять исключительную ценность каждому клиенту, которого мы обслуживаем. Благодаря этому обязательству мы можем производить детали и компоненты для механической обработки на заказ, а также создавать индивидуальное оборудование, специально разработанное для нужд вашей компании.

Ознакомьтесь с нашими услугами по прецизионным станкам с ЧПУ сегодня, чтобы узнать, что мы можем для вас сделать. Если у вас есть вопросы или вы готовы сотрудничать с нами, свяжитесь с нами.

Что такое станок с ЧПУ? Обзор обработки с ЧПУ • Prototech Asia

Знаете ли вы, что к 2025 году мировой рынок станков с ЧПУ достигнет более 100,9 миллиардов?

Многие отрасли промышленности включили обработку с ЧПУ в свой производственный процесс. Это связано с тем, что использование станков с ЧПУ увеличивает производство. Это также позволяет использовать более широкий спектр приложений по сравнению с машинами с ручным управлением.

Но что такое станок с ЧПУ ? В этой статье объясняется все, что вам нужно знать об обработке с ЧПУ.

Что такое станок с ЧПУ?

CNC расшифровывается как «компьютерное числовое управление». Эти машины представляют собой производственный процесс, используемый для управления широким спектром сложных задач.

Обработка с ЧПУ используется во многих отраслях промышленности. Наиболее распространен в производстве металла и пластика.

По сути, обработка с ЧПУ - это производственный процесс. Компьютерное программное обеспечение заранее запрограммировано, чтобы указывать машине, как перемещать заводские инструменты и оборудование.

Станок с ЧПУ позволяет выполнять задачи трехмерной резки с помощью одного набора подсказок.Это означает, что для этого требуется очень мало участия человека-оператора.

Как только программирование введено в станок, станок с ЧПУ будет работать сам по себе. Скорость и положение машин и задействованных инструментов контролируются программным обеспечением. Станки с ЧПУ работают как роботы.

Станки с ЧПУ против станков NCM

NCM означает «станок с числовым программным управлением». При этом типе программирования программы вводятся через компьютерные перфокарты. При обработке с ЧПУ программы будут вводиться в компьютеры через небольшие клавиатуры.

Станок NCM может выполнять только текущие задачи, поставленные с помощью перфокарт. Станки с ЧПУ хранят свои программы внутри компьютера. Вместо простого ввода карты, программирование станков с ЧПУ выполняется программами.

С сохраненной компьютерной памятью и людьми-программистами вычислительная мощность больше. Программирование ЧПУ гораздо шире. Вы можете добавлять новые программы к уже существующим программам, изменяя код.

Машины с разомкнутым циклом против машин с замкнутым циклом

Большинство станков с ЧПУ имеют замкнутый цикл.Это потому, что машина с обратной связью снижает риск ошибки. Он также устраняет большинство неровностей.

Некоторые из них имеют открытую петлю. Это означает, что элементы управления работают по одной линии от устройства управления к двигателю. В машинах с разомкнутым контуром односторонний диктант допускает возникновение нарушений.

Как работает программирование ЧПУ?

Обработка с ЧПУ в значительной степени зависит от программирования. Человек-программист должен вводить правильные коды и обеспечивать их правильную работу. Без кодов обработка с ЧПУ невозможна.

Язык обработки с ЧПУ также известен как G-код. У большинства производственных машин есть код, определяющий одну или две функции. G-код значительно сложнее этого.

G-Code будет управлять множеством различных режимов работы станков с ЧПУ. К ним относятся скорость, скорость подачи и координация.

После того, как G-код написан и введен в машину, почти отпадает необходимость в людях-операторах. Код делает за них большую часть (если не всю) работу.

Шаги к программированию станков с ЧПУ

Базовый процесс программирования станка с ЧПУ прост.Изучение и понимание кода для разработки программ - самая сложная часть. Шаги по программированию станков с ЧПУ кратко описаны ниже.

Шаг 1: Создается двух- или трехмерный компьютерный рисунок. На этом рисунке будет изображен желаемый конечный продукт.

Шаг 2: Компьютерный рисунок переводится в компьютерный код. Процесс перевода выполняется таким образом, чтобы система ЧПУ могла читать и выполнять желаемые функции.

Шаг 3: Оператор станка протестирует новый код.Это гарантирует отсутствие ошибок в кодировании.

Шаг 4: Если машинное программирование работает без ошибок, процесс завершен. Если в G-коде есть ошибки, оператор постарается их исправить. Как только они будут исправлены, они повторно протестируют машину.

Как только система ЧПУ будет активирована, желаемые резы будут запрограммированы в программное обеспечение. Он скажет соответствующим инструментам и оборудованию, что делать.

Как упоминалось выше, этот процесс делает станки с ЧПУ похожими на роботов.Машины будут выполнены в трехмерном виде, как указано.

Описание ошибок при обработке с ЧПУ

Хотя обработка с ЧПУ великолепна, она не идеальна. Одна из самых больших проблем - компьютерное предположение о совершенстве.

Генератор кода, расположенный внутри системы счисления, часто предполагает, что механизмы безупречны. Он не регистрирует возможность ошибок должным образом.

Хотя возможность ошибок всегда присутствует, определенные ситуации делают ее более вероятной.Ошибка в основном увеличивается, когда машина закодирована для резки более чем в одном направлении одновременно.

Приложения для станков с ЧПУ

Они разработали станки с ЧПУ на основе технологий, используемых для станков с числовым программным управлением. Самое раннее использование технологии числового программного управления относится к 1940-м годам.

В 1940-х годах двигатели использовались для управления движением инструментов. Эта технология породила механизмы, которыми можно было управлять с помощью аналоговых компьютеров.

Современная эпоха породила цифровые компьютерные технологии.Это было применено к ранее существовавшим технологиям NCM для создания станков с ЧПУ.

Возросшие возможности станков с ЧПУ упростили работу во многих отраслях промышленности. Из-за более широких возможностей обработка с ЧПУ теперь используется в обрабатывающей промышленности.

Станки

с ЧПУ предназначены для работы с широким спектром материалов. Это включает металл, стекло, пластик, дерево, пену и композиты. Мы применяем их для производства всего, от одежды до деталей для авиакосмической промышленности.

Типы станков с ЧПУ

Есть несколько уникальных типов станков с ЧПУ. Основные функции всех этих машин одинаковы. Это то, что делает их системами числового программного управления.

В прошлом каждая машина функционировала по-разному. Принцип работы станка с ЧПУ будет зависеть от того, что он должен делать. Ниже приведены примеры некоторых наиболее распространенных станков с ЧПУ.

Фрезерные станки с ЧПУ

Их можно запускать программами, в которых используются как цифры, так и буквы.Программирование направляет различные части машины на разные расстояния.

Самые простые фрезы работают на трехосной системе. Новые модели более сложны. Они могут работать до шестиосевой системы.

Токарные станки

Планка режет детали в круговом направлении. Этот процесс выполняется с помощью индексированных инструментов. Они выполняют все разрезы с невероятной точностью и высокой скоростью.

Токарные станки с ЧПУ используются для изготовления конструкций, слишком сложных для станков с ручным управлением.Хотя они создают сложные конструкции, токарные станки, как правило, сами по себе не являются сложными станками. Двухосная система является наиболее распространенной.

Плазменные резаки

Чаще всего мы используем станки с ЧПУ для плазменной резки металлических материалов. При точной резке металла необходимы высокая скорость и высокая температура. Чтобы достичь этого, сжатый воздух сочетается с электрическими дугами.

Электроэрозионные станки

Также известен как проволочные EDM. Эти машины используют электрические искры для формования деталей определенной формы.

Искровая эрозия используется для удаления частей из материалов с естественной электронной проводимостью.

Погрузочно-разгрузочные машины

Также известен как грузило EDM. Они работают как проволочные EDM. Разница в том, как проводится электричество для удаления кусков.

С грузилом EDM рабочие материалы пропитываются диэлектрической жидкостью для проведения электричества. Таким образом детали формуются в определенные формы.

Водоструйные резаки

Эти станки используются для резки твердых материалов водой под высоким давлением.Мы часто используем станки с ЧПУ для гидроабразивной резки гранита и металла.

Иногда мы добавляем в воду песок или другой абразивный материал. Это обеспечивает большую мощность резки и формовки без добавления тепла.

Сверлильные станки с ЧПУ

В них используются многоточечные сверла для создания круглых отверстий в заготовке. Обычно мы подаем сверла перпендикулярно поверхности заготовки для создания вертикальных отверстий. Мы также можем запрограммировать процесс создания угловых отверстий.

Часто задаваемые вопросы о станках с ЧПУ

Поначалу понимание станков с ЧПУ может показаться невозможным.Это сложный процесс. Продолжение исследований поможет каждому лучше понять.

Разбираясь в тонкостях станков с ЧПУ, многие люди задают одни и те же вопросы. Ниже мы собрали некоторые из наиболее часто задаваемых вопросов о станках с ЧПУ.

Есть ли альтернатива G-Code?

Да. Многие станки с ЧПУ можно программировать с помощью специально разработанного программирования. Эти программы разрабатываются или редактируются отдельными компаниями, чтобы лучше соответствовать их процессам.

Сложно ли настроить станок с ЧПУ?

Это зависит от конкретной машины. Обученный оператор станка с ЧПУ должен иметь низкие или средние трудности с первоначальной настройкой станка. Чем сложнее машина, тем сложнее ее настроить.

Что делать, если у компании нет собственного обрабатывающего оборудования с ЧПУ? Нужно ли это покупать для обработки с ЧПУ?

Если компания не имеет собственного обрабатывающего оборудования с ЧПУ, она может передать задачу специализированной компании.Большинство компаний предпочитают покупать и обслуживать собственное оборудование, но это не обязательно.

Станки с ЧПУ и 3D-принтеры - это одно и то же?

Нет. Процессы могут показаться похожими, потому что оба используют компьютерный дизайн для создания трехмерных продуктов. Однако это очень разные процессы.

Что лучше: ЧПУ или 3-D печать?

Это не просто «да» или «нет». Это зависит от того, что создается. Это также зависит от того, насколько комфортно владельцы бизнеса и операторы машин работают с обоими процессами.

Можете ли вы использовать свой компьютер для программирования и управления станками с ЧПУ? Или нужно покупать специальный компьютер?

Технически вы могли бы использовать свой собственный компьютер, если бы у него были необходимые возможности. Большинство машин продается с соответствующими компьютерами. Вместо этого настоятельно рекомендуется использовать их, но выбор остается за каждым человеком.

Должен ли я быть кодировщиком, чтобы писать программы для станков с ЧПУ?

Настоятельно рекомендуется ознакомиться с основами программирования, прежде чем пытаться программировать станки с ЧПУ.Технически вам не нужно быть программистом. Однако, если вы можете работать с компьютерным кодировщиком, процесс будет значительно более эффективным и простым.

Создан ли G-код программами автоматизированного проектирования? Или это требует ручной работы после создания дизайна?

Это зависит от обстоятельств. Скорее всего, G-код, созданный вашей программой автоматизированного проектирования, потребует некоторой тонкой настройки, прежде чем он станет полностью точным. Вот почему вам необходимо выполнить пробные запуски перед эксплуатацией вашей системы.

Что делать, если у меня есть станки с ЧПУ разных компаний или для разных целей? Действительно ли мне нужно читать каждое руководство по эксплуатации или процесс одинаков для каждого?

Вы всегда хотите прочитать руководство по эксплуатации от корки до корки. Это относится к каждой машине, даже если это машина одного типа от другой компании. Каждый из них может незначительно отличаться, что сильно влияет на общий процесс.

Можно ли использовать станки с ЧПУ без остановок в течение длительного времени?

Это зависит от конкретной машины.Большинство станков с ЧПУ будут запрограммированы на работу в течение некоторого времени. Затем они отключатся, пока выполняется ручная операция, такая как перемещение деталей.

Нужно ли мне вручную чистить мой станок с ЧПУ?

Да. Станки с ЧПУ не имеют технологий автоматической очистки. Их необходимо очистить в соответствии с инструкциями производителя.

Если я куплю станок с ЧПУ и у меня возникнут проблемы, кому мне позвонить?

В первую очередь, если у вас возникнут проблемы, вам следует позвонить производителю вашего станка с ЧПУ.Номер должен быть указан либо в руководстве по эксплуатации, либо где-нибудь на вашей машине. Если вы не можете найти номер телефона, его можно найти в Интернете.

Узнать больше

Чтобы узнать больше о станках с ЧПУ, посетите этот качественный ресурс. Он может дополнительно ответить на ваш вопрос: «Что такое станок с ЧПУ?» Если после этого у вас останутся вопросы, не стесняйтесь обращаться с любыми вопросами, которые могут у вас возникнуть.

Наиболее распространенные типы высокоточной обработки с ЧПУ

Обработка с ЧПУ - это общий термин, используемый для различных приложений обработки.«ЧПУ» означает компьютерное числовое управление и относится к программируемой функции станка, позволяющей машине выполнять многие функции с минимальным контролем со стороны человека. Обработка с ЧПУ - это изготовление детали с помощью станка с ЧПУ. Этот термин описывает ряд процессов субтрактивного производства, при которых материал удаляется из заготовки или стержня для производства готовой детали. Существует 5 распространенных типов обработки с ЧПУ, выполняемых 5 различными типами станков с ЧПУ.

Эти процессы используются во многих приложениях в различных отраслях промышленности, включая медицину, аэрокосмическую, промышленную, нефтегазовую, гидравлическую, огнестрельное оружие и т. Д. На станках с ЧПУ можно обрабатывать различные материалы, включая металл, пластик, стекло, композиты и дерево.

Обработка с ЧПУ

предлагает множество преимуществ по сравнению с обработкой без возможности программирования ЧПУ. Значительно сокращенное время цикла, улучшенная отделка и несколько функций могут выполняться одновременно, что может улучшить качество и согласованность.Он подходит для средних и больших объемов, когда требуются точность и сложность.

>> По любым вопросам, касающимся наших услуг по прецизионной обработке, обращайтесь к нам!

# 1 - Токарные и токарные станки с ЧПУ Токарные и токарные станки с ЧПУ

характеризуются своей способностью вращать (поворачивать) материалы во время обработки. Режущий инструмент для этих станков подается линейным движением вдоль вращающейся прутковой заготовки; удаление материала по окружности до достижения желаемого диаметра (и характеристик).

Подмножество токарных станков с ЧПУ - это швейцарские токарные станки с ЧПУ (которые являются типом станков, которые использует Pioneer Service). На швейцарских токарных станках с ЧПУ пруток материала вращается и скользит в осевом направлении через направляющую втулку (удерживающий механизм) в станок. Это обеспечивает гораздо лучшую поддержку материала по мере того, как инструмент обрабатывает детали (что приводит к лучшим / более жестким допускам).

Токарные и токарные станки с ЧПУ

могут создавать внутренние и внешние элементы на детали: просверленные отверстия, отверстия, протяжки, рассверленные отверстия, пазы, нарезание резьбы, конусы и резьбы.Компоненты, изготовленные на токарных станках с ЧПУ и токарных центрах, включают винты, болты, валы, тарелки и т. Д.

# 2 - Фрезерные станки с ЧПУ Фрезерные станки с ЧПУ

характеризуются своей способностью вращать режущие инструменты, удерживая заготовку / блок материала в неподвижном состоянии. Они могут производить широкий спектр форм, включая детали с торцевым фрезерованием (мелкие, плоские поверхности и полости в заготовке) и периферийные фрезерованные элементы (глубокие полости, такие как пазы и резьба).

Компоненты, производимые на фрезерных станках с ЧПУ, обычно имеют квадратную или прямоугольную форму с различными характеристиками.

# 3 - Лазерные станки с ЧПУ Лазерные станки с ЧПУ

имеют остроконечный фрезерный станок с сильно сфокусированным лазерным лучом, который используется для точной резки, разрезания или гравировки материалов. Лазер нагревает материал и заставляет его плавиться или испаряться, создавая разрез в материале. Обычно материал имеет формат листа, и лазерный луч движется вперед и назад по материалу, чтобы создать точный разрез.

Этот процесс позволяет производить более широкий диапазон конструкций, чем на обычных станках для резки (токарные станки, токарные центры, фрезы), и часто позволяет производить разрезы и / или кромки, не требующие дополнительных процессов чистовой обработки.

Лазерные граверы с ЧПУ

часто используются для маркировки (и декорирования) обработанных деталей. Например, может быть сложно обработать логотип и название компании на токарном или фрезерованном с ЧПУ компоненте. Однако лазерная гравировка может использоваться для добавления этого к детали даже после завершения операций обработки.

# 4 - Электроэрозионные станки с ЧПУ

Электроэрозионный станок с ЧПУ (EDM) использует контролируемые электрические искры для придания материалам желаемой формы.Это также можно назвать искровым эродированием, погружением штампа, искровой обработкой или прожиганием проволоки.

Компонент помещается под электродную проволоку, и машина запрограммирована на испускание электрического разряда из проволоки, который выделяет сильное тепло (до 21000 градусов по Фаренгейту). Материал плавится или смывается жидкостью, чтобы создать желаемую форму или особенность.

EDM

чаще всего используется для создания точных микроотверстий, пазов, конических или угловых элементов, а также множества других более сложных элементов в компоненте или заготовке.Обычно он используется для очень твердых металлов, которые трудно обработать до желаемой формы или характеристик. Отличным примером этого является типичное снаряжение.

# 5 - Станки плазменной резки с ЧПУ Станки плазменной резки с ЧПУ

также используются для резки материалов. Однако они выполняют эту операцию с помощью мощной плазменной горелки (электронно-ионизированный газ), управляемой компьютером. Подобно ручным газовым горелкам, используемым для сварки (до 10 000 градусов по Фаренгейту), плазменные горелки достигают температуры до 50 000 градусов по Фаренгейту.Плазменный резак проплавляет заготовку, создавая разрез в материале.

В соответствии с требованием, когда применяется плазменная резка с ЧПУ, разрезаемый материал должен быть электропроводным. Типичные материалы - сталь, нержавеющая сталь, алюминий, латунь и медь.

Прецизионная обработка с ЧПУ обеспечивает широкий спектр производственных возможностей для компонентов и окончательной обработки в производственной среде. В зависимости от условий использования, необходимых материалов, времени выполнения, объема, бюджета и требуемых характеристик обычно существует оптимальный метод для достижения желаемого результата.

Нужна дополнительная информация?

В Pioneer Service мы работаем с такими станками, как швейцарские токарные станки с ЧПУ и токарные центры с ЧПУ. Наши станки могут выполнять некоторые фрезерные операции (обычно небольшие плоские детали включены в конструктивные особенности компонентов). Мы производим круглые, трубные и шестигранные прутки из самых разных металлов и термопластов, чтобы производить компоненты, необходимые нашим клиентам.

Не стесняйтесь обращаться к нам, если у вас все еще есть вопросы о том, какие функции могут быть выполнены на наших токарных станках с ЧПУ и токарных центрах.Наша команда будет рада изучить ваш отпечаток и поделиться своим мнением о функциях вашего дизайна.

Краткое описание станков с ЧПУ и принципов их работы [McNeel Wiki]

Основы ЧПУ

Чтобы лучше понять проблемы, связанные с успешным использованием ваших данных Rhino для управляемой ЧПУ обработки или операции типа резки, вам необходимо понять процесс ЧПУ и то, как он работает.Надеюсь, этот небольшой праймер поможет.

Сначала пара определений

ЧПУ - Компьютерное числовое управление - Принимая оцифрованные данные, компьютер и программа CAM используются для управления, автоматизации и отслеживания движений станка. Станок может быть фрезерный, токарный, фрезерный, сварочный, шлифовальный, лазерный или водоструйный, штамповочный, робот или многие другие. Для более крупных промышленных машин компьютер обычно представляет собой встроенный контроллер.Но для большего количества машин любительского типа или после некоторых модификаций компьютер может быть внешним ПК. Контроллер ЧПУ работает вместе с рядом двигателей и компонентов привода для перемещения и управления осями станка, выполняя запрограммированные движения. На промышленных машинах обычно имеется сложная система обратной связи, которая постоянно контролирует и регулирует скорость и положение фрезы.

Настольные станки с ЧПУ - Есть много небольших настольных станков с ЧПУ в стиле моделистов и любителей.Как правило, они имеют меньший вес, менее жесткие, менее точные, медленные и менее дорогие, чем их промышленные аналоги, но могут хорошо работать для обработки предметов из более мягких материалов, таких как пластик, пена и воск. Некоторые настольные машины могут работать как принтер. У других есть собственная закрытая система команд и, возможно, даже специальное программное обеспечение CAM. Некоторые также принимают стандартный G-код в качестве входных данных. Некоторые настольные машины промышленного стандарта действительно существуют со специальными контроллерами для выполнения точных небольших работ.

CAM - Computer Aided Machining or Manufacturing - Относится к использованию различных пакетов программного обеспечения для создания траекторий движения инструмента и кода УП для запуска станка с ЧПУ на основе данных трехмерной компьютерной модели (CAD). Когда они используются вместе, это обычно называется CAD / CAM.

Примечание: CAM фактически не запускает станок с ЧПУ, а просто создает код для него. Это также не автоматическая операция, которая импортирует вашу модель САПР и выдаёт правильный код УП.CAM-программирование, как и 3D-моделирование, требует знаний и опыта в выполнении программы, разработке стратегий обработки и знании того, какие инструменты и операции использовать в каждой ситуации для получения наилучших результатов. В то время как существуют простые программы, которые неопытный пользователь может начать без особых трудностей, более сложные модели потребуют вложений времени и денег, чтобы стать опытным.

Код УП - специальный относительно простой компьютерный язык, который может понять и выполнить станок с ЧПУ.Эти языки изначально были разработаны для программирования деталей непосредственно с клавиатуры станка без помощи программы CAM. Они сообщают станку, какие движения выполнять, одно за другим, а также управляют другими функциями станка, такими как скорость шпинделя и подачи, СОЖ. Наиболее распространенный язык - G-code или ISO code , простой алфавитно-цифровой язык программирования, разработанный для самых первых станков с ЧПУ в 70-х годах.

Постпроцессор - Хотя G-код считается стандартом, каждый производитель может изменять определенные части, такие как вспомогательные функции, создавая ситуацию, когда G-код, созданный для одной машины, может не работать для другой.Есть также много производителей машин, таких как Heidenhain или Mazak, которые разработали свои собственные языки программирования. Таким образом, для преобразования вычисленных внутри программного обеспечения CAM путей в конкретный код УП, который может понять станок с ЧПУ, существует программная часть промежуточного программного обеспечения, называемая постпроцессором. После правильной настройки постпроцессор выводит соответствующий код для выбранной машины, так что по крайней мере теоретически любая CAM-система может выводить код для любой машины. Постпроцессоры могут быть бесплатными с CAM-системой или за дополнительную плату.

Вот краткое изложение шагов, необходимых для получения цифровой модели на фрезерном станке с ЧПУ.

Станки с ЧПУ, общие

Станки с ЧПУ могут иметь несколько осей движения, и эти движения могут быть как линейными, так и вращательными. Многие машины имеют оба типа. Станки для вырезания, такие как лазеры или водоструйные станки, обычно имеют только две линейные оси, X и Y. Фрезерные станки обычно имеют не менее трех осей X, Y и Z и могут иметь больше осей вращения. Пятиосевой фрезерный станок - это станок с тремя линейными осями и двумя поворотными, что позволяет фрезу работать в полусфере на 180 градусов, а иногда и больше.Также существуют пятиосевые лазеры. Рука робота может иметь более пяти осей.

Некоторые ограничения станков с ЧПУ

В зависимости от возраста и сложности станки с ЧПУ могут быть ограничены возможностями своих систем управления и приводов. Большинство контроллеров ЧПУ понимают только движения по прямой и дуги окружности. Во многих машинах дуги также ограничиваются главными плоскостями XYZ. Движения поворотной оси можно рассматривать как линейные перемещения, просто в градусах вместо расстояния.Чтобы создать движения по дуге или линейные движения под углом к ​​главным осям, две или более оси должны интерполироваться (двигаться точно синхронно) вместе. Линейные и поворотные оси также могут интерполироваться одновременно. В случае пятиосевых станков все пять должны быть идеально синхронизированы - задача не из легких.

Скорость, с которой контроллер машины может получать и обрабатывать входящие данные, передавать команды системе привода и контролировать скорость и положение машины, имеет решающее значение.Очевидно, что старые и менее дорогие машины менее способны к этому, примерно так же, как старый компьютер будет работать хуже и медленнее (если вообще) при выполнении сложных задач, чем новый.

Сначала интерпретируйте ваши 3D и сплайновые данные

Типичная проблема заключается в том, как настроить файлы и выполнить программирование CAM, чтобы машина, выполняющая ваши части, работала с данными плавно и эффективно. Поскольку большинство ЧПУ понимают только дуги и линии, любую форму, не описываемую этими объектами, необходимо преобразовать во что-то пригодное для использования.Типичные вещи, которые необходимо преобразовать, - это сплайны, то есть общие кривые NURBS, которые не являются дугами или линиями, и 3D-поверхности. Некоторые настольные компьютерные системы также не могут распознавать дуги окружности, поэтому все необходимо преобразовывать в полилинии.

Сплайны можно разбить на серию отрезков, серию касательных дуг или их комбинацию. Вы можете представить первый вариант как серию хорд на сплайне, касающуюся сплайна на каждом конце и имеющую определенное отклонение посередине.Другой способ - преобразовать ваш сплайн в полилинию. Чем меньше сегментов вы используете, тем грубее будет аппроксимация и тем более граненым будет результат. Более точное увеличение увеличивает гладкость аппроксимации, но также значительно увеличивает количество сегментов. Вы можете представить, что серия дуг могла бы аппроксимировать ваш шлиц в пределах допуска с меньшим количеством более длинных частей. Это основная причина, по которой вы предпочитаете преобразование дуги простому преобразованию ломаной линии, особенно если вы работаете со старыми машинами.С более новыми проблемами меньше.

Представьте себе поверхности как тот же вид сплайнового приближения, просто многократно умноженный в поперечном направлении с промежутком между ними (обычно это называется ступенчатым переходом). Как правило, поверхности создаются с использованием всех линейных сегментов, но бывают ситуации, когда также можно использовать дуги или комбинацию линий и дуг.

Размер и количество сегментов определяются требуемой точностью и выбранным методом и напрямую влияют на выполнение.Слишком много коротких сегментов заглушат некоторые старые машины, а слишком мало сделают деталь граненой. Обычно это приближение выполняется в системе CAM. С квалифицированным оператором, который знает, что нужно пользователю и с чем может справиться машина, это обычно не проблема. Но некоторые системы CAM могут не обрабатывать шлицы или определенные типы поверхностей, поэтому вам может потребоваться сначала преобразовать объекты в программном обеспечении CAD (Rhino), прежде чем переходить в CAM. Процесс перевода из CAD в CAM (через нейтральный формат, такой как IGES, DXF и т. Д.) также может иногда вызывать проблемы, в зависимости от качества функций импорта / экспорта программ.

Общие условные обозначения, используемые при описании процедур ЧПУ

Ваш проект может быть:

2 Axis , если вся резка выполняется в одной плоскости. В этом случае резак не может перемещаться в Z (вертикальной) плоскости. Как правило, оси X и Y могут интерполироваться одновременно для создания наклонных линий и дуг окружности.

2.5 Ось , если вся резка выполняется полностью в плоскостях, параллельных главной плоскости, но не обязательно на той же высоте или глубине. В этом случае резак может перемещаться в плоскости Z (вертикальной) для изменения уровней, но не одновременно с движениями X, Y. Исключением может быть то, что фреза может выполнять интерполяцию по спирали, то есть делать круг по X, Y, одновременно перемещаясь по Z, чтобы сформировать спираль (например, при фрезеровании резьбы).

Подмножество вышеперечисленного состоит в том, что станок может одновременно интерполировать любые 2 оси, но не 3.Это делает возможным ограниченное количество 3D-объектов, например, путем вырезания в плоскостях XZ или YZ, но гораздо более ограничено, чем полная 3-осевая интерполяция.

3 оси , если резка требует одновременного контролируемого движения осей X, Y, Z, что требуется для большинства поверхностей произвольной формы.

4 оси , если он включает в себя указанное выше плюс 1 перемещение по круговой оси. Есть две возможности: 4-х осевая одновременная интерполяция (также известная как истинная 4-я ось).Или просто позиционирование по 4-й оси, где 4-я ось может перемещать деталь между 3-х осевыми операциями, но фактически не перемещается во время обработки.

5 осей , если он включает в себя вышеуказанное плюс 2 движения по круговой оси. Помимо истинной 5-осевой обработки (5 осей, перемещающихся одновременно во время обработки), у вас также часто есть 3 плюс 2 или 3-осевая обработка + только позиционирование 2 отдельных осей, а также в более редких случаях 4 плюс 1 или непрерывная 4 осевая обработка + только одиночное позиционирование 5-й оси.Сложно, не правда ли…

–МСХ 28.10.07

Что такое станки с ЧПУ и станки с ЧПУ? [2020 Easy Guide]

Краткая история ЧПУ

Первые коммерческие станки с ЧПУ были построены в 1950-х годах и работали с перфолентой. Хотя концепция сразу же доказала, что она может снизить затраты, она настолько отличалась, что завоевывала популярность у производителей.

Чтобы способствовать более быстрому внедрению, армия США закупила 120 станков с ЧПУ и одолжила их различным производителям, чтобы они могли лучше познакомиться с идеей числового управления.К концу 50-х NC начинал завоевывать популярность, хотя ряд проблем все еще оставался.

Например, g-code, почти универсальный язык ЧПУ, который у нас есть сегодня, не существовал. Каждый производитель продвигал свой собственный язык для определения числового программного управления или программ обработки деталей (программ, которые станки выполняли для создания детали).

1959 Станок с ЧПУ: Milwaukee-Matic-II был первым станком с устройством смены инструмента…

В 1960-е годы благодаря ряду ключевых разработок ЧПУ быстро развилось:

- Стандартный язык G-кода для программ деталей: происхождение g-кода восходит к MIT, примерно в 1958 году, где он был языком, используемым в Лаборатории сервомеханизмов MIT.Альянс электронной промышленности стандартизировал g-код в начале 1960-х годов.

- CAD пришел в себя и начал быстро заменять бумажные чертежи и рисовальщиков в 60-х годах. К 1970 году САПР представляла собой индустрию приличных размеров с такими игроками, как Intergraph и Computervision, с которыми я консультировался еще во времена учебы в колледже.

- Миникомпьютеры, такие как DEC PDP-8 и Data General Nova, стали доступны в 60-х годах и сделали станки с ЧПУ более дешевыми и мощными.

К 1970 году экономика большинства западных стран замедлилась, а затраты на занятость росли.В 60-х годах, обеспечив прочную технологическую основу, которая была необходима, ЧПУ взлетело и начало неуклонно вытеснять старые технологии, такие как гидравлические индикаторы и ручная обработка.

американских компаний в значительной степени запустили революцию в области ЧПУ, но они были чрезмерно сосредоточены на высоком уровне. Немцы первыми увидели возможность снизить цены на ЧПУ, и к 1979 году немцы продавали больше ЧПУ, чем компании США. Японцы повторили ту же формулу с еще большим успехом и всего год спустя, к 1980 году, отняли лидерство у немцев.В 1971 году 10 крупнейших компаний с ЧПУ были американскими компаниями, но к 1987 году осталась только Cincinnati Milacron, и они оказались на 8-м месте.

В последнее время микропроцессорные технологии сделали системы ЧПУ еще дешевле, что привело к появлению ЧПУ для рынка ЧПУ для хобби и личного пользования.

Доступное по цене оборудование с ЧПУ также проложило путь для использования ЧПУ в прототипировании, наряду с 3D-печатью. Ранее использование ЧПУ ограничивалось производственными цехами.

Проект Enhanced Machine Controller, или EMC2, был проектом по реализации контроллера ЧПУ с открытым исходным кодом, который был начат Национальным институтом стандартов и технологий NIST в качестве демонстрации.Некоторое время в 2000 году проект был переведен в общественное достояние и с открытым исходным кодом, а EMC2 появился вскоре, в 2003 году.

Mach4 был разработан основателем Artsoft Артом Фенерти как ответвление ранних версий EMC для работы в Windows вместо Linux, что сделало его еще более доступным для рынка персональных ЧПУ. Компания Art, ArtSoft, была основана в 2001 году. Появление Mach4 впервые сделало станки с ЧПУ доступными за пределами промышленных магазинов.

И программное обеспечение EMC2 (теперь называется LinuxCNC), и программное обеспечение Mach4 для ЧПУ живы и процветают сегодня, как и многие другие технологии ЧПУ.

Мы прошли долгий путь со времен старого числового контроля!

Что такое обработка с ЧПУ? Принципы работы и доступные методы

Короче говоря, обработка с ЧПУ - это метод изготовления металла, при котором письменный код управляет оборудованием в производственном процессе . Код определяет все, от движения режущей головки и детали до скорости шпинделя, числа оборотов в минуту и ​​т. Д.

Услуги по обработке с ЧПУ используют субтрактивный метод изготовления. Это означает, что материал удаляется во время производственного процесса, что противоположно аддитивному производству, т.е.грамм. 3D печать.

Фон

CNC означает компьютерное числовое программное управление . Эволюция к текущему состоянию началась с ЧПУ или только с числовым программным управлением .

Первые станки с ЧПУ были построены в 40-50-х годах. Эти машины основаны на существующих инструментах, но с некоторыми модификациями.

Двигатели перемещались на основании информации, подаваемой на них через перфоленту. Код был вручную вставлен в карты данных.

В 50-х годах были сделаны первые шаги к обработке с ЧПУ.Сначала компьютеры Массачусетского технологического института были готовы производить перфоленту в соответствии с входными данными. В одном случае это сократило время, затрачиваемое на изготовление карты с 8 часов до 15 минут для работы по фрезерованию.








История станков с числовым программным управлением - ЧПУ и ЧПУ

Такая экономия времени привела к увеличению количества научно-исследовательских работ в этой области. Вскоре стали доступны первые языки программирования для обработки с ЧПУ.Со временем, в основном из-за снижения цен на компьютеры, CNC переняла господство над NC.

Как работают станки с ЧПУ?

Современные станки с ЧПУ полностью автоматизированы. Все, что им нужно, это цифровые файлы с инструкциями по траекториям резки и инструментам.

Процессы проектирования или обработки требуют большого количества инструментов для изготовления определенной детали. Машинисты могут создавать библиотеки цифровых инструментов, которые взаимодействуют с физической машиной. Такое оборудование может автоматически переключать инструменты на основе цифровых инструкций, что делает их рабочими лошадками.

Процесс обработки с ЧПУ начинается с проектирования деталей в программном обеспечении САПР. 3D-модель определяет необходимые размеры и свойства готовой детали.

Некоторые из этих программ входят в пакеты CAD-CAM, поэтому поток может продолжаться в тех же программах. В противном случае модели САПР загружаются в специальное программное обеспечение CAM. Если и CAD, и CAM относятся к одному семейству продуктов, перевод файлов не требуется. В противном случае файлы САПР необходимо импортировать.

Программа

CAM (автоматизированное производство) подготавливает модель для всего процесса изготовления.Сначала он проверяет модель на наличие ошибок. Затем он создает программу ЧПУ для изготовления физической детали.

Программа, по сути, представляет собой набор координат, которые направляют режущую головку во время производственного процесса.

Третий шаг - выбор правильных параметров. К ним относятся скорость резания, напряжение, число оборотов в минуту и ​​т. Д. Конфигурация зависит от геометрии детали, а также от доступного оборудования и инструментов.

Наконец, программа определяет раскрой. Под раскладкой понимается ориентация и размещение деталей относительно сырья.Цель состоит в том, чтобы максимально использовать материал.

Вся эта информация затем преобразуется в коды, которые может понять оборудование - M-код и G-код.

G-код и M-код

Объяснение кодирования ЧПУ

Распространенное заблуждение состоит в том, что G-код - это все, что вам нужно для выполнения операций обработки. Однако это неверно, так как код можно разделить на два кода, упомянутых выше.

G-код относится к языку, который используется, чтобы сообщить машине, как двигаться.По сути, - это геометрический код . G-код определяет движение и скорость режущих головок.

Инструкции подаются на контроллер машины, который представляет собой просто промышленный компьютер. Это, в свою очередь, определяет, как двигатели должны двигаться. И двигатели, конечно же, определяют путь, по которому нужно идти.

M-код, с другой стороны, дает всю информацию, которую G-код игнорирует. Поэтому он называется машинным кодом или другим кодом .

Инструкции M-кода

включают информацию об использовании СОЖ, смене инструмента, остановках программы и т. Д.

Значит, оба значения одинаково важны, но не одинаковы.

Что такое обработка с ЧПУ?

Итак, теперь мы знаем, как работают станки с ЧПУ. Но не все эти станки используются для обработки с ЧПУ.

Мы более подробно рассмотрим все доступные типы станков с ЧПУ чуть позже. Но в традиционном смысле обработка с ЧПУ относится только к некоторым из этих автоматизированных процессов. А именно фрезерные, токарные, шлифовальные, фрезерные, сверлильные и др. .

Фрезерный

Это операция, при которой режущий инструмент вращается.Когда фрезерный инструмент соприкасается с заготовкой, он удаляет с нее стружку.

Фрезерные операции включают:

  • Концевая фреза
  • Фрезерование фаски
  • Торцевое фрезерование
  • Сверление, растачивание, нарезание резьбы и др.

Это очень универсальный метод изготовления с высокой точностью и допусками. Фрезерование подходит для самых разных материалов и к тому же выполняется очень быстро. Возможность изготавливать широкий спектр сложных деталей является большим преимуществом.

К недостаткам можно отнести большое количество отходов, необходимость в разнообразной оснастке и дороговизну оборудования.

Токарная

Хотя эти два инструмента часто называют просто обработкой с ЧПУ, токарная и фрезерная обработка имеют явные различия. Токарная обработка во многом противоположна фрезерованию. Это означает, что вместо режущего инструмента вращается заготовка.

Токарная обработка

с ЧПУ обычно используется, например, для изготовления валов. Инструмент прикладывают к вращающейся детали, чтобы отрезать кусочки металла, известные как стружка или стружка.Возможно достижение высокой точности для подходящего типа ограничений и подходящей системы.

Токарная обработка применяется как снаружи, так и внутри цилиндра. Последняя операция называется утомительной.

Шлифовальный

Шлифовальные станки

с ЧПУ используют вращающийся шлифовальный круг для удаления материала. Цель состоит в том, чтобы получить высокоточную отделку металлической детали.

Достижимое качество поверхности очень высокое. Поэтому он используется в качестве отделочной операции, а не для создания конечной детали из сырья.

Маршрут

Фрезерные станки с ЧПУ

внешне похожи на фрезерные станки с ЧПУ. Здесь также вращающийся элемент является режущей головкой. Основное отличие заключается в материалах, пригодных для резки.

Фрезеры

идеально подходят для резки более мягких материалов (не металлов), не требующих очень высокой точности. Причина тому - меньшая выходная мощность.

При этом роутеры шустрее. Таким образом, они могут производить детали за меньшее время.

Бурение

Хотя фрезерное оборудование также может производить отверстия, сверла предназначены только для этой работы.

В чем разница? В то время как фрезерные инструменты используют режущие кромки по периферии режущей головки, сверла используют кончик инструмента для создания отверстия.

Сверлильные станки с ЧПУ

обычно используются для автоматизации этой работы, обеспечения большей точности и более экономичного решения.

Типы станков с ЧПУ

Как было сказано ранее, станки с ЧПУ не ограничиваются традиционным пониманием обрабатывающего оборудования с ЧПУ.

ЧПУ

широко используется для автоматизации множества различных методов производства.К ним относятся:

  • Станки лазерной резки
  • Плазменные резаки
  • Фрезы для гидроабразивной резки
  • Газорезки
  • Листогибочные прессы
  • Станки фрезерные
  • Станки токарные
  • Маршрутизаторы
  • Электроэрозионные машины и др.

Все эти операции значительно выигрывают от коэффициента автоматизации. Это снижает человеческий фактор в конечном качестве, повышает повторяемость процессов и точность.

Приведенное выше описание работы станков с ЧПУ применимо ко всем этим методам.Например, при обращении в службу лазерной резки применяется та же самая логика - траектория резки создается автоматически.

Однако этот процесс, как и многие другие, не требует некоторой дополнительной информации, такой как смена инструментов. Потому что одна и та же режущая головка подходит для всего процесса.

Что может сделать обработка с ЧПУ?

Казалось бы, обработка с ЧПУ не имеет ограничений. Он подходит для широкого спектра материалов, включая различные типы металла, пластмассы, пену, композиты и дерево.

3-осевые фрезерные станки

способны обрабатывать большинство основных геометрических форм. Для более сложных деталей доступны многоосевые фрезерные центры.

Возможности обработки с ЧПУ

Например, может помочь 5-осевой фрезерный центр с ЧПУ. В то время как более распространенный 3-осевой станок имеет 3 линейные оси движения, 5-осевые станки также могут вращать режущую головку и станину станка.

Это значительно увеличивает гибкость, но также увеличивает стоимость.Несмотря на то, что ЧПУ намного быстрее, ручная обработка все еще имеет свое место в отрасли. Специально для быстрого прототипирования в небольших объемах.

Но обработка с ЧПУ все еще преобладает в секторе, где требуется высокая точность. Это причина того, почему так много отраслей используют его преимущества, в том числе:

  • Аэрокосмическая промышленность
  • Электрооборудование
  • Оборона
  • Горное дело
  • Промышленное оборудование
  • Продукты питания и напитки
  • Одежда
  • Автомобильная промышленность
  • Дизайн продукта и т. Д.

В целом обработка с ЧПУ прочно закрепилась в производственном секторе как надежный и полезный способ производства деталей.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
