Какая картофелекопалка для мотоблока лучше – плюсы и минусы устройства, принцип действия, разновидности, комплектующие, инструкция по изготовлению копалки грохотного типа

Содержание

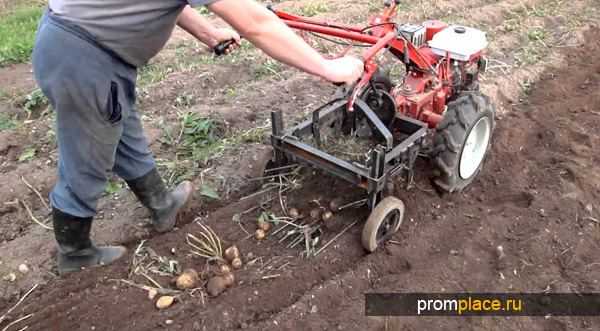

Устройство и принцип работы картофелекопалки для мотоблока

Производители агротехники постоянно расширяют свой ассортимент, стараясь угодить максимальному количеству потребителей. Еще не так давно в маленьких хозяйствах сбор урожая производился исключительно вручную, но на сегодняшний день ситуация изменилась. Крупные хозяйства уже достаточно давно используют крупную сельскохозяйственную технику, которая более мелким просто не по карману. Именно для них были разработаны приспособления, для работы которых достаточно простого мотоблока. К подобным инструментам относится и картофелекопалка, которую мы и рассмотрим более подробно в этой статье.

ПоказатьСкрыть

Назначение и принцип работы картофелекопалок

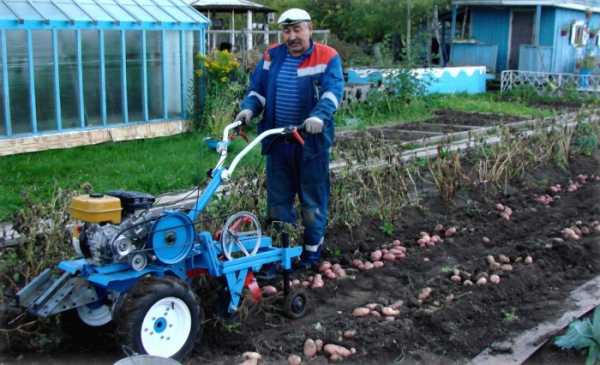

Картофелекопатель для мотоблока относится к навесному оборудованию, которое используется для сбора урожая. Оно фиксируется с помощью сцепки или непосредственно на машине. Устройство выкапывает картофель из почвы, значительно ускоряя процесс сбора клубней. Зубцы картофелекопалки проникают в почву, извлекая из нее клубни картофеля, которые затем необходимо собрать вручную. По сравнению с полностью ручным сбором такой метод сэкономит вам много времени, а значит, и оборудование окупится достаточно быстро.

Знаете ли вы? Средняя производительность картофелекопалок — 0,1-0,2 га/ч, что в разы быстрее, чем сбор урожая вручную.

Основные виды картофелекопалок и особенности их устройства

Как работает картофелекопалка, знают в основном те, кто уже работал с ней. Принцип работы у нее несложный и практически одинаков для всех видов. Земля с помощью специального ножа захватывается и попадает в специальный стряхивающий механизм. В результате бо́льшая часть земли и мелкие камни отсеиваются, оставляя только клубни. Но некоторые особенности у различных видов картофелекопалок все же есть, и далее рассмотрим различные виды картофелекопалок более подробно.

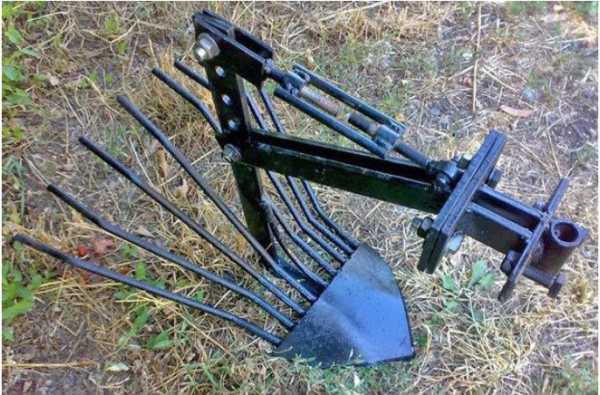

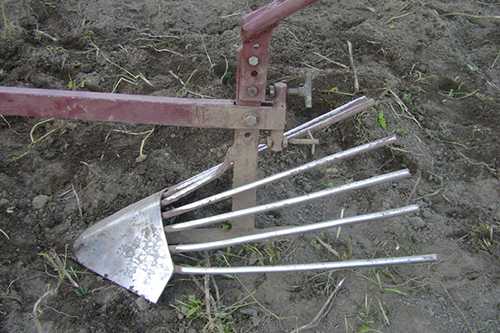

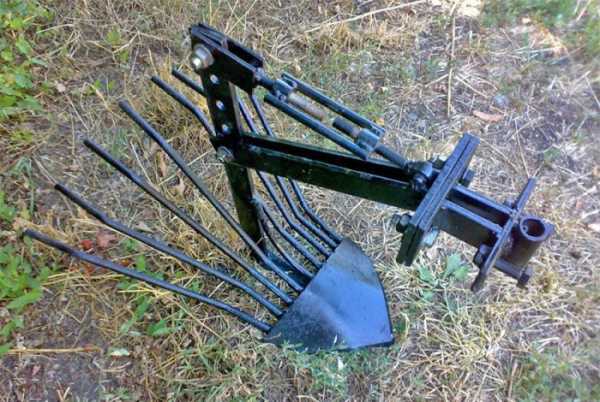

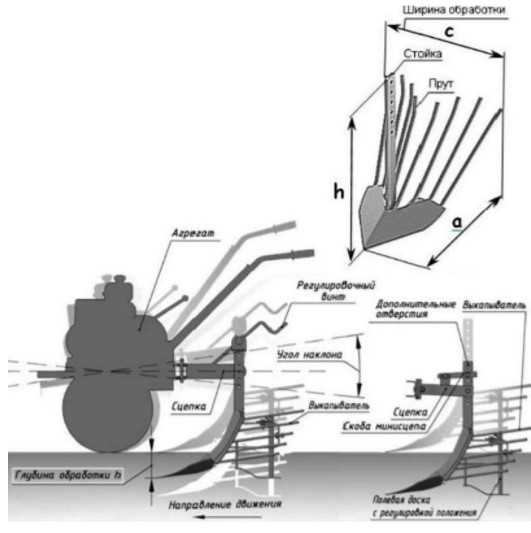

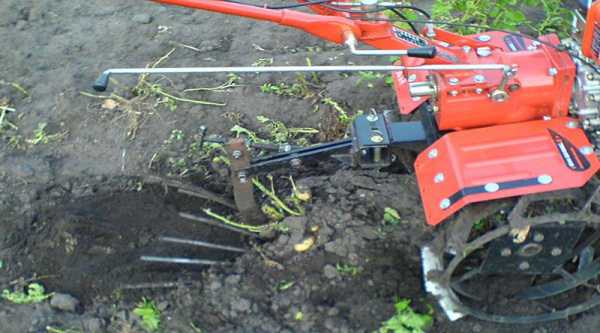

Картофелекопалка универсальная (стрельчатая)

Эта картофелекопалка для мотоблока — самая простая, что влечет за собой соответствующие плюсы и минусы. Главный минус стрельчатых картофелекопалок — относительно низкая эффективность, они способны поднять на поверхность примерно 85 % урожая. Но плюсы у этого агрегата также имеются и для некоторых вполне могут перевесить любые недостатки. Основное преимущество — низкая цена (в сравнении с другими видами), что для наиболее маленьких хозяйств является основным критерием. Также для подключения подобной картофелекопалки не нужен вал отбора мощности, следовательно, его можно подключать к старым моделям мотоблоков, без ВОМа.

Самый простой вариант сборки напоминает лопату без черенка, с приваренными прутьями. В таких устройствах отсутствуют сложные детали, а потери урожая для такого метода сбора минимальные.

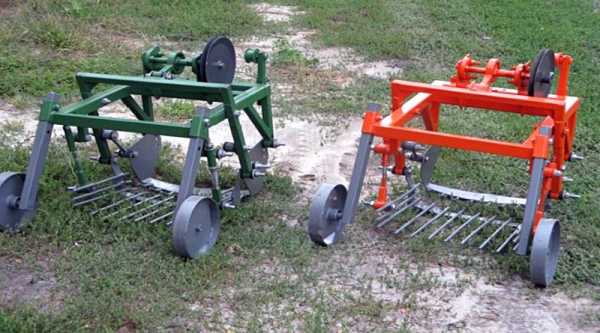

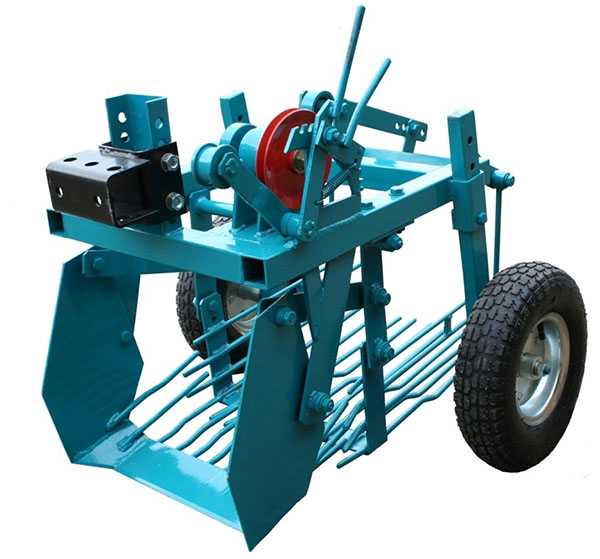

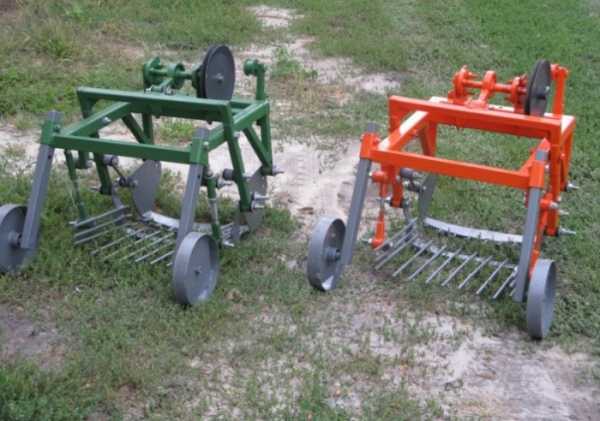

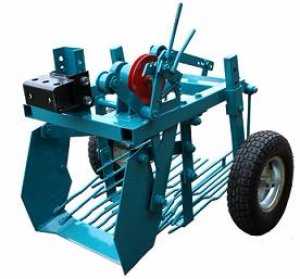

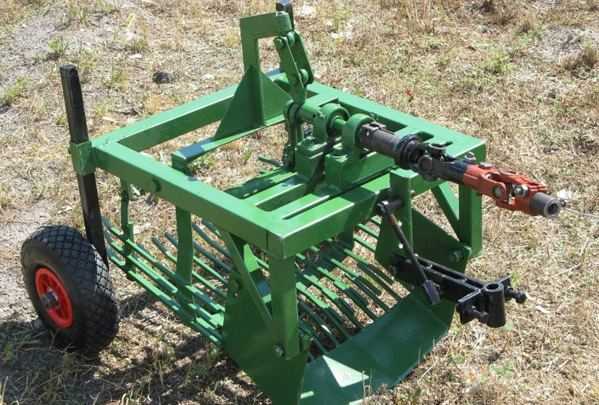

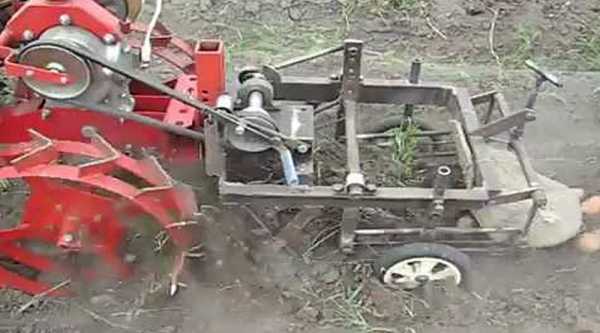

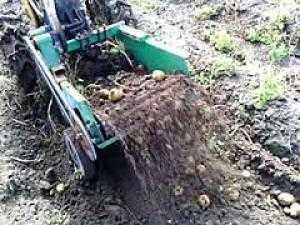

Вибрационные копалки (грохотного типа)

По сравнению с универсальными, картофелекопалка грохотного типа намного эффективнее.

Усовершенствованная конструкция позволяет извлекать из грунта до 98 % клубней и повышает производительность. Состоит такая копалка из вибрационного ствола, лемеха и привода. Механизм работы вибрационной копалки следующий: верхние слои почвы вместе с картофелем подхватываются и перемещаются на вибрационный стол. Далее под действием вибрации земля отслаивается и уходит через щели, а сам картофель выпадает с другой стороны устройства.

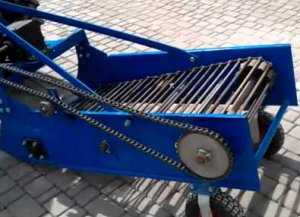

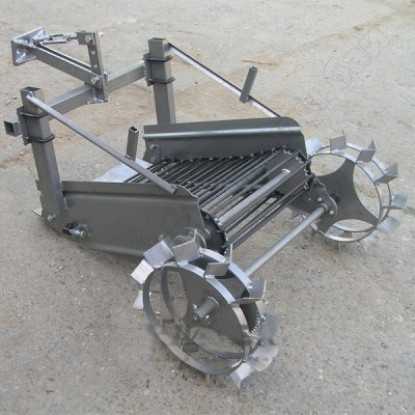

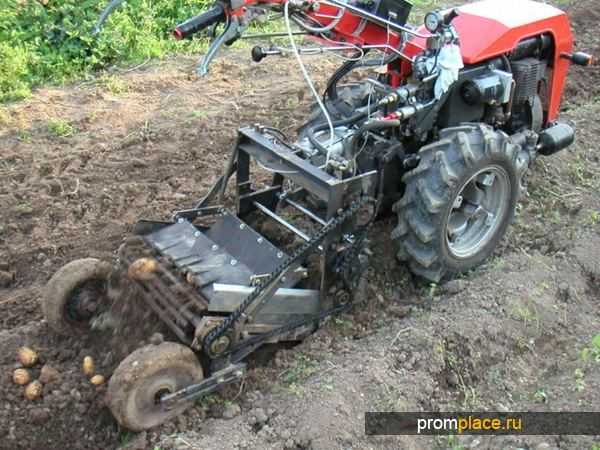

Транспортерные картофелекопалки

Этот вид картофелекопалки довольно схож с предыдущим видом, но отличия все же имеются. Транспортерная картофелекопалка к мотоблоку оснащена специальной лентой вместо вибрационного стола. Проезжая по транспортерной ленте, картофель довольно эффективно очищается от грунта. Главным недостатком этого вида, как и предыдущего, является цена, которая значительно выше, чем у простых картофелекопалок.

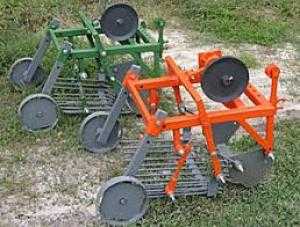

Описание и фото самых популярных картофелекопалок

Среди широкого ассортимента картофелекопалок довольно просто запутаться, особенно начинающему фермеру. Но как выбрать подходящую картофелекопалку? У каждого из имеющихся образцов найдется масса определенных достоинств. При этом основным критерием выбора для многих огородников остается вес и стоимость агрегата.

Для фермеров же приоритетными будут такие параметры, как:

  • производительность;
  • надежность;
  • безотказность.
Размеры копалки для мотоблока также могут разниться, поэтому к выбору нужно подходить ответственно. Рассмотрим наиболее популярные модели картофелекопалок.

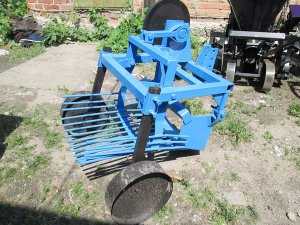

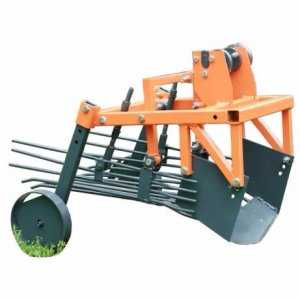

«ККМ 1»

Копалка “ККМ 1” — это малогабаритная картофелекопалка для механизированного выкапывания клубней картофеля из грунта на поверхность для последующего ручного сбора. Кроме картофеля, с помощью данного механизма можно собирать чеснок, лук и свеклу. Модуль картофелекопалки “ККМ 1” состоит из просевной решетки и активного ножа. С помощью опорных колес можно регулировать глубину выкапывания, а благодаря оборотам двигателя мотоблока можно настроить мягкость сепарации грунта.

Знаете ли вы? Излишнее заглубление картофеля при посадке всегда провоцирует хорошее разрастание ботвы. Происходит это, конечно же, в ущерб урожаю, который будет состоять из одной мелочи.

Картофелекопалка хорошо подходит к мотоблоку “Фаворит”, “НЕВА”, “МТЗ” и “Каскад”. Картофелекопалка “ККМ 1” предназначена для использования на средних и легких почвах, при влажности не выше 27 %, твердость земли должна быть до 20 кг/см2, а засоренность камнями — до 9 т/га. Если выбирать данную модель для уборки картофеля, нужно рассчитывать ширину между рядами, она должна достигать 70 см. Для того чтобы сцепной вес увеличить, на штангу мотоблока можно навесить груз не меньше 50 кг. Также данная картофелекопалка может использоваться для мотоблока “Салют”. Если на участке сильно развитая ботва, рекомендуется ее удалить за 1-2 дня до копания картофеля.

«КМ2»

Это навесная однорядная разновидность картофелекопалки, которая позволяет выкопать урожай не повредив клубни, при этом отделяет картофель от грунта и укладывает его на поверхность.

Важно! Для промышленного использования картофелекопалка “КМ2” не предназначена, ее применяют на небольших участках.

Картофелекопалка “КМ2” отлично подсоединяется на мотоблок «Беларус» и обеспечивает неплохую производительность. Конструкция хорошо продумана, что позволяет собрать весь урожай, ничего не пропустив. Благодаря мотокультиватору инструмент эффективно справляется с любой почвой. Так как колеса с кронштейном крепятся к основанию копалки, можно регулировать глубину обработки грунта.

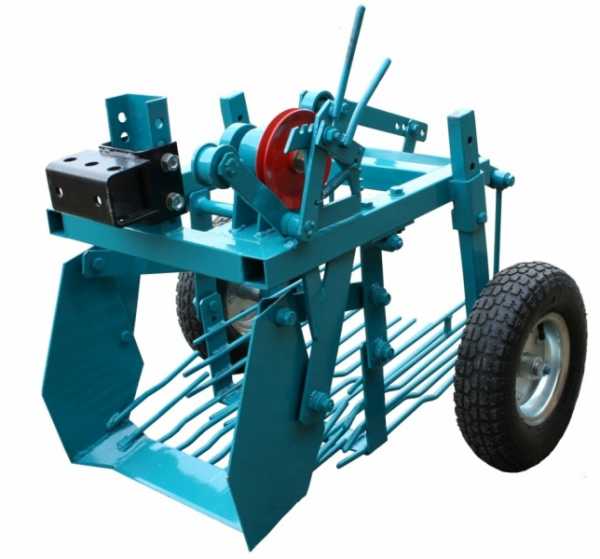

«Полтавчанка»

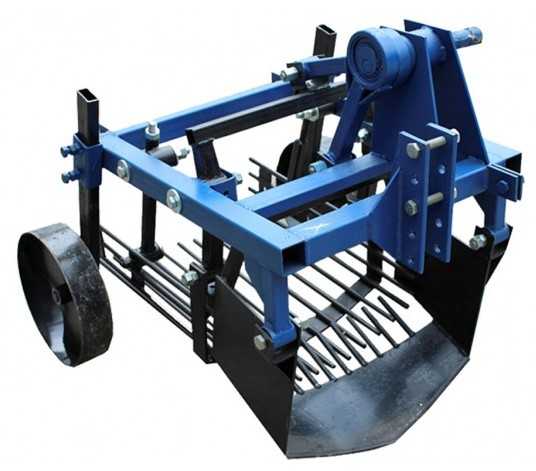

Эта картофелекопалка для мотоблока – вибрационная, с активным ножом, конструкция которой подходит ко всем мотоблокам. Устанавливать шкив можно как на правую, так и на левую сторону с перемещением всех элементов на нужную сторону. Рама картофелекопалки изготовлена из трубы размером 40 × 40 мм, нож толщиной 4 мм, прутья стола в виде круга диаметром 10 мм, металлическая сцепка 7-8 мм, а стол и нож прикреплены к вибромеханизму из полосы в 6 мм.

Картофелекопалка “Полтавчанка” очень эффективна и может выкопать картофель за считанные часы. Благодаря вибрации мощного и острого ножа, он с легкостью подхватывает землю с клубнями, перемещая картофель на вибростол. На столе земля проходит сквозь прутья, оставляя только картофель. После этого она перемещается на край стола и падает на землю. Картофелекопалка выполняет все действия от выкапывания до укладки картофеля на поверхность земли. Часть клубней картофеля, которые остаются в земле, не превышает 15 %.

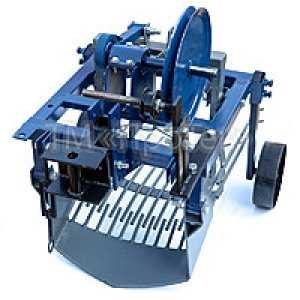

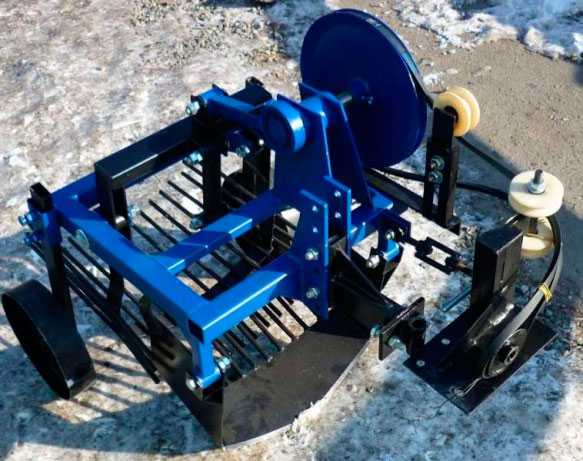

«КВМ3»

Вибрационная картофелекопалка “КВМ3” подсоединяется почти к любому мотоблоку с ременной передачей украинского, российского, китайского производства. Работая на твердых породах грунта, можно подключить нож к раме вытряхивателя через переходник, он обеспечит дополнительную вибрацию ножа. Благодаря универсальному механизму вибрационной картофелекопалки “КВМ3”, она может работать с мотоблоками, у которых шкив находится как с правой, так и с левой стороны.

Если шкив мотоблока справа, то вал “КВМ3” необходимо переставить на правую сторону и установить дополнительный шкив на вал редуктора. Данная копалка для мотоблока оснащена статическим ножом со столом вытряхивателя, который двигается по подъемно-толкающей линии. Вибрационная картофелекопалка “КВМ3” весит 39 кг, комплектуется качественными подшипниками индийской компании DPI, Харьковского завода и российскими сайлентблоками. Колеса изготовлены из листового металла, толщина которых 3 мм, рама из профильной трубы 40 × 40, толщина ножа 5 мм, а стол вытряхивателя имеет диаметр 10 мм.

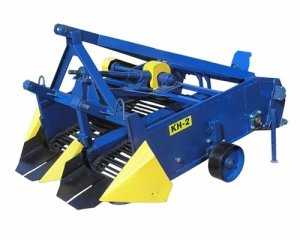

«2КН»

Однорядная малогабаритная картофелекопалка “2КН” используется для работы на легкой и средней почве в малом сельском хозяйстве. Перед выкапыванием картофеля грядки необходимо предварительно очистить от сорняков и ботвы. Данная модель – новая разработка компании “СММ”. Улучшенный механизм сцепки позволяет картофелекопалке быть не только универсальной, но и более удобной в эксплуатации и сборке. Картофелекопалка “2КН” подходит для мотоблока “Нева”, “Целина” или “Каскад”. Картофелекопалка весит 30 кг, а за 2 минуты ее производительность – не менее 100 метров.

Преимущества и недостатки использования картофелекопалки при сборе урожая

Из преимуществ картофелекопалки стоит отметить, что она значительно облегчает работу при сборе урожая.

Использовать ее можно не только для картофеля, но и для моркови, свеклы и других корнеплодов. Данное оборудование позволяет сэкономить время и силы. Однако, прежде чем приобрести картофелекопалку, необходимо проверить, сможете ли вы установить ее на ваш культиватор или мотоблок.

Важно! Также следует учитывать мощность мотоблока и тип почвы, на которой вы будете работать.

Поскольку картофельная копалка для мотоблока – недешевое удовольствие, приобретая ее, стоит учитывать все вышеперечисленные критерии, чтобы не ошибиться с выбором.

Была ли эта статья полезна?

Спасибо за Ваше мнение!

Напишите в комментариях, на какие вопросы Вы не получили ответа, мы обязательно отреагируем!

Вы можете посоветовать статью своим друзьям!

Вы можете посоветовать статью своим друзьям!

Да

Нет

102 раза уже
помогла


agronomu.com

виды, советы как выбрать, картофелекопалка своими руками

В небольших фермерских хозяйствах большинство процессов обработки земли и грядок с растительными культурами механизированы. Это позволяет выполнять работу быстро и качественно. Главным помощником считается мотоблок. Техника является универсальной за счёт возможности установки различных приспособлений и насадок. Расходы на покупку мотоблока и комплектующих деталей вполне обоснованы, а окупаемость гарантирована всего за несколько сезонов.

Посмотрите видео про картофелекопалку для мотоблока

Среди самых популярных овощных культур, выращиваемых в наших регионах, считается картофель. Его высаживают как крупные фермеры, так и небольшие хозяйства. Вручную обработать сложно даже пол гектара, поэтому периодически силами изобретателей разрабатывались разные приспособления, облегчающие процесс выращивания корнеплода.

Трудоёмкость существенно снизилась после выхода на рынок картофелекопалки – конструкции, предусматривающей подсоединение к мотоблоку. Сделать её можно также своими руками, используя подручные материалы.



Виды картофелекопалок

Выпускаемые приспособления для сбора картофеля подразделяются на 3 вида.
• Простая (стрельчатая) конструкция представляет дешёвый сегмент, что обусловлено несложным устройством. Все элементы копалки стационарны, движущиеся части отсутствуют. Принцип работы заключается в разрезании грунта ножом, вследствие чего овощи приподнимаются. Срезанный земельный пласт попадает в каркас из прутьев, где корнеплод очищается от грунта. В итоге весь урожай оказывается на поверхности. Такой способ сбора картофеля подходит при сухой почве. Избавиться от налипшей влажной земли с помощью стрельчатой конструкции не получится.
• Вибрационная копалка представляет более сложное устройство, имеющее лемех и движущуюся платформу. Принцип работы заключается в подрезании пласта земли лемехом, после чего грунт с овощами направляется на платформу, где под действием вибрации происходит очистка корнеплодов от земли.
• Транспортерное устройство считается самой усовершенствованной. В конструкции помимо лемеха имеется транспортерная лента, где картофель проходит более качественную очистку (даже от влажного грунта).


Как выбрать картофелекопалку для мотоблока?

Выбор модели картофелекопалки полностью зависит от технических характеристик мотоблока и условий эксплуатации. При наличии лёгкого или среднего мотоблока типа «Агро» или «Зубра» от сложной конструкции копалки стоит отказаться. С такой техникой будут совместимы только простые модели из-за малой мощности агрегата. На мощный мотоблок можно установить простую копалку, но результат очистки при этом будет низким. Правильный подбор гарантирует рациональную трату средств на покупку приспособления для сбора картофеля и качественную работу двух механизмов.
Рассмотреть функционал и особенности конструкции можно на примере некоторых моделей.


• КВМ-3 представляет агрегат вибрационного вида. Вес конструкции – 38 кг, показатель заглубления в почву доходит до 20 см. Особенностью модели является возможность установки ножа к ведущей раме. Это позволяет собирать корнеплоды на тяжёлых грунтах и после длительных дождей.
• «Полтавчанка» – копалка вибрационного вида, идеально подходит для выкапывания картофеля на грунтах средней тяжести. Вес устройства составляет 34 кг, рабочая скорость развивается до 3 км/ч. Показатель заглубления ножей – до 18 см.
• ККМ-1 относится к вибрационным устройствам. Модель разработана для мотоблока Нева. При наличии дополнительных ремней и крепежей может использоваться в сочетании с другой техникой. Показатель заглубления в почву составляет 18-20 см, вес конструкции – 40 кг, рабочий захват участка – 37 см.

Картофелекопалка своими руками

Тем хозяевам, кто имеет опыт работы с металлом и разбирается в чертежах, можно изготовить инструмент своими руками. А начать работу нужно с определения вида копалки. На листе бумаги нужно составить чертёж с указанием параметров устройства.
Шаг 1.
Самая простая конструкция предусматривает наличие рамы. Её можно сварить из квадратной трубы, предварительно раскроенной по размерам чертежа. После этого нужно закрепить с помощью сварки перемычку из такого же материала.
Шаг 2.
На раму из металлических квадратов смонтировать стойки, используя метод сварки.
Шаг 3.
Соединить стойки между собой металлическими прутьями (толщина 5-7 мм). В результате должно получиться некое подобие корзинки.
Шаг 4.
Подготовить режущий элемент. В качестве ножа может использоваться старый диск циркуляционной пилы или лист стали толщиной не менее 5 мм. Придать заточке режущей детали округлой формы. Это минимизирует во время эксплуатации порчу картофеля и предотвратит сильное заглубление резцов в грунт.
Такую конструкцию многие модернизируют разными узлами, позволяющими максимально приспособить устройство под особенности грунта и расположение грядок.


        Поделиться:

Рекомендуем прочитать:

nastroike.com

Картофелекопалка на мотоблок — виды, изготовление своими руками

Картофелекопалка на мотоблок – это навесная конструкция, позволяющая быстро собрать урожай картофеля, не повреждая, при этом клубни сельскохозяйственной культуры. Сегодня это оборудование активно используется как в условиях крупных хозяйств, так и владельцами небольших огородов, что говорит о массе преимуществ и простоте в применении картофелекопалки.

Виды картофелекопалок к мотоблоку

Все имеющиеся в продаже картофелекопалки делятся на несколько типов. В зависимости от конструктивных особенностей, различают такие виды оборудования:

  • простые или веерные картофелекопалки – по своей форме веерная картофелекопалка напоминает сердцеобразную лопату без черенка с длинными зубьями в верхней части. Такая копалка картофеля для мотоблока работает по следующему принципу: в начале работы лопата с подрезными ножами углубляется в грунт, приподнимая его вместе с клубнями. После этого стрельчатая лопата приподнимается, почва сквозь нее просыпается, а картофель остается на устройстве. В конце клубни скатываются вниз и остаются на земле. Картофелекопалки этого типа также делятся между собой по типу почвы, для обработки которой они могут применяться. По этому фактору различаются конструкции для легкого, среднего и тяжелого грунта;
  • вибрационные устройства или как их еще называют картофелекопалки грохотного типа – к этому типу относится более сложное оборудование. Вибрационная картофелекопалка оборудуется лемехом, а на ее колесах расположены решетки для просева грунта. При работе грохотная картофелекопалка подкапывает почву, после чего направляет ее и картофель на решетку. Таким образом, в конструкции оборудования этого типа предусмотрен механический просев. К этому типу относятся популярные картофелекопалки ККМ-1 и КВМ-3;
  • транспортерные картофелекопалки – в эту категорию входит оборудование с наиболее сложной конструкцией. Транспортерная картофелекопалка оснащена специальной лентой, на которую попадает почва и клубни. В результате движения ленты грунт просеивается, а картофель падает на землю, где ожидает дальнейшей сборки.

Все перечисленные устройства также делятся между собой по габаритам и области применения. По размерам устройства делятся на мини-копалки, средние и большие кон

струкции. Копалка на мотоблок первого типа предназначена для использования на дачных грядках, площадью не более 5 соток. Такие приспособления для мотоблока имеют скромные размеры, что делает их достаточно маневренными. Картофелекопатель на мотоблок второго типа может использоваться на огородах, площадью от 5 до 15 соток. Большой картофелевыкапыватель предназначен преимущественно для сбора урожая на крупных участках в частных и государственных хозяйствах, площадью от 15 до 50 соток и более.

Как сделать картофелекопалку для мотоблока своими руками?


Если вы хотите копать картошку мотоблоком, но средств на покупку картофелекопалки у вас нет, то вы можете сделать подходящее для работы оборудование своими руками. Чтобы собрать простейшую картофелекопалку самому, вам понадобится:

  • листовой металл, из которого будет изготовлен лемех. Толщина материала должна составлять не более 5 мм;
  • арматура или круг из прочной стали, который потребуется для изготовления сеялки. Диаметр детали должен быть не менее 10 см;
  • полоса из стали или швеллер, толщиной не менее 1 см – из него нужно сделать подвесное устройство;
  • 3-сантиметровый уголок, который призван усилить конструкцию;
  • сварочный аппарат;
  • дрель;
  • набор крепежей.

После подготовки инструментов и материалов обязательно изучите чертёж. При помощи схемы вам будет гораздо проще разобраться с тем, какие размеры должны быть у деталей, и как крепить элементы, используемые для сборки.

Изготовление простейшей картофелекопалки для мотоблока выполняется в таком порядке:

  1. Для начала нужно согнуть стальной лист. Это делается таким образом, чтобы итоговое изделие напоминало по своей форме культиватор «ласточкин хвост». Непосредственно перед сгибанием стали ее нужно разогреть, используя газовую горелку. Края лопаты обработайте ручной ковкой, чтобы лопата получилась достаточно надежной. В конце обязательно закалите металл;
  2. К тыльной стороне лопаты приварите металлические прутья. При этом проследите, чтобы рабочая поверхность изделия осталась максимально твердой;
  3. Как вариант, для изготовления лемеха можно применить старые диски от циркулярной пилы. Они изготовлены из очень прочной стали, благодаря чему сделанный из них лемех прослужит максимально длительное время. Чтобы сделать элемент картофелекопалки, вырежьте из дисков две части и приварите их друг к другу под углом. После этого не забудьте закалить готовую деталь;
  4. В качестве стойки можно воспользоваться держателем от старого ручного плуга. Применять швеллеры или уголки для этого нельзя, так как с такой деталью копка картошки мотоблоком будет очень неудобным, и, к тому же, рисковым занятием;
  5. Для изготовления подвеса можно взять швеллер. Проделайте в нем отверстия, чтобы при работе вы смогли регулировать глубину погружения лемеха в почву.

Изготовленная таким образом самодельная картофелекопалка способна прослужить достаточно длительное время. С такой конструкцией копка картофеля мотоблоком может осуществляться даже поздней осенью, в период первых заморозков.

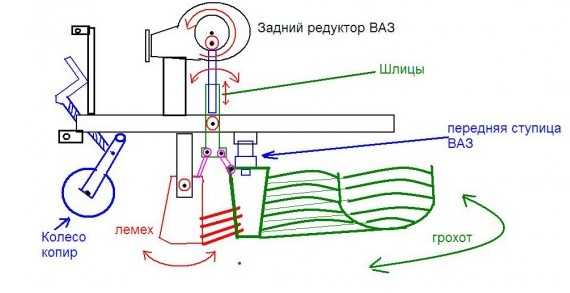

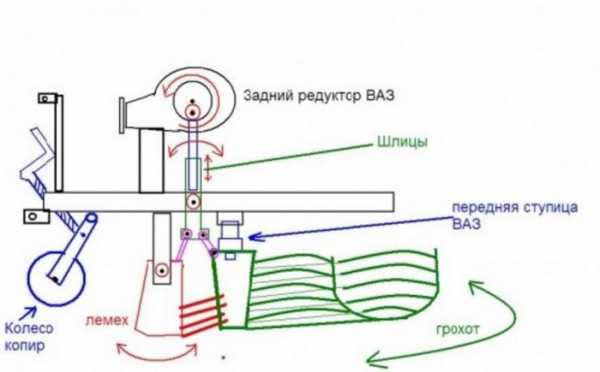

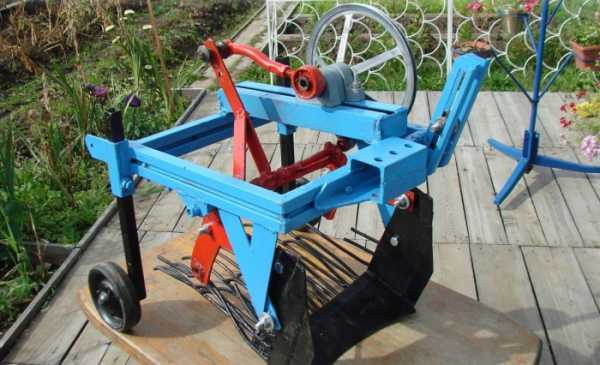

Грохотная картофельная копалка своими руками



Оборудование этого типа немного сложнее изготовить своими силами. Тем не менее, результат действительно стоит потраченного времени, ведь грохотная картофелекопалка обладает производительностью в 2, а то и в 3 раза выше простейшего устройства для сбора картошки. Такое приспособление отлично подойдет для выкапывания клубней на огородах, площадью от 10 соток и больше.

Для изготовления картофелекопалки потребуется подготовить материалы и оборудование, в число которых входит:

  • профильная труба – с нее нужно сделать раму;
  • 3-миллиметровый лист из стали, который потребуется для изготовления ковша;
  • металлическая арматура или круг;
  • швеллер, размерами 3×3 см, который понадобится для изготовления вертикальных тяг;
  • редуктор и передняя ступица от авто марки ВАЗ;
  • соединение шлицевого типа;
  • целое колесо с шиной;
  • болгарка и дрель;
  • сварочный аппарат;
  • комплект крепежей.

Как и в первом случае советуем заранее ознакомиться с чертежами, которые подскажут, как располагать и крепить детали картофелекопалки.

Алгоритм изготовления выглядит следующим образом:

  1. Вначале сварите прочную раму, которая должна крепиться к устройству в двух опорных точках;
  2. В качестве тягового устройства воспользуйтесь подвесом, также изготовленным из металлических деталей;
  3. Колесо послужит упором всей конструкции и будет регулировать высоту ее расположения над почвой, поэтому обязательно предусмотрите для него надежное крепления;
  4. Редуктор картофелекопалки должен приводиться в действие посредством вала, который нужно скрепить с колесом оборудования;
  5. Рабочая часть приводиться в движение при помощи соединения шлицевого типа. Благодаря наличию такого узла, лемех будет двигаться в стороны, просеивая почву и сбрасывая собранные клубни.

Изготовленная таким образом грохотная картофелекопалка на мотоблок поможет быстро выкопать картофель, и сэкономить массу времени и сил своего владельца. Она проста в применении и не требует особого ухода.

Как простейшая, так и грохотная картофелекопалка может успешно использоваться в паре с мотоблоками Нева МБ-1 и МБ-2, а также агрегатами марок Агро, Каскад, Кайман и МТЗ.

o-motoblokah.ru

Выбор картофелекопалки для мотоблоков



После того как окончены тяжелые весенние работы по пахоте земли и посадке растений, начинается не менее тяжелый период ухода за посадками. Не облегчает жизнь фермера и огородника, имеющего большой земельный участок, и наступление осени, так как приходит пора уборки корнеплодов.



Конечно, выкопать картофель можно и вручную, но придется привлекать для этого необходимое количество помощников, что в случае выращивания корнеплодов на продажу существенно уменьшит доход.


Также ручной труд потребует намного больше временных затрат, а это, конечно же, крайне нежелательно. Помочь в таком трудоемком деле может простое устройство – картофелекопалка. Придуманная уже достаточно давно она верно служит своим владельцам, в несколько раз ускоряя и облегчая сбор картофеля и прочих круглых корнеплодов.




Копалку для мотоблока любого типа можно как купить готовой, так и изготовить своими руками, поскольку конструкция ее очень проста. Единственное, на что следует обратить внимание, – это то, что в зависимости от класса мотоблока будет изменяться и вид картофельной копалки. Наглядно все можно увидеть на видео, посвященном работе мотоблока с копалкой.

Выбор копалки

В зависимости от того к какому классу относится мотоблок – тяжелому, среднему или легкому, изменяется и вид применяемой для него копалки картофеля. В том случае если для обработки участка используется легкий или средний мотоблок (вроде Невы, Агро или Зубра), о сложной копалке стоит забыть. С ними совместимы только простые модели.


Однако стоит отметить, что, несмотря на всю примитивность конструкции, справляются со своими обязанностями эти копалки хорошо, но, конечно же, уступая более сложным и мощным. Если же земледелец обладает мотоблоком, относящимся к тяжелому классу и имеющим повышенную мощность (например, МТЗ), то приобретать к нему необходимо копалку вибрационного (грохотного) типа, которая максимально облегчит процесс уборки корнеплодов.




Важно помнить, что если к мотоблоку среднего и легкого класса приобрести копалку второго типа, то мощности агрегата не хватит. Если же для мощного мотоблока купить простую копалку, машина отлично справится с работой; но итог будет не так хорош как при вибрационной картофельной копалке, дающей наилучшие результаты. Только правильный выбор картофельной копалки для мотоблока позволит полностью использовать ее возможности.

Виды оборудования

Все картофельные копалки, предназначенные для мотоблоков разделяются на три вида:



  • •    простая или стрельчатая;
  • •    вибрационная или грохотная;
  • •    транспортерная.

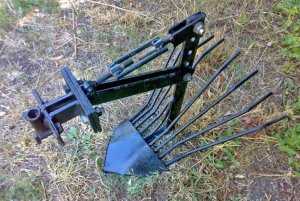

Стрельчатые копалки, агрегатируемые с мотоблоком имеют самое простое устройство и минимальную цену. В такой модели все части стационарны, а движущиеся отсутствуют. Работает она по простому принципу. Нож прорезает пласт грунта с картофелем и приподнимает его. После этого срезанный пласт попадает на смонтированные веером прутья копалки, расположенные над землей. Почва с картофеля осыпается между прутьями, а клубни падают на землю, в достаточной степени очищенные от земли. Такой способ избавления от грунта подходит только при легкой и сухой почве.

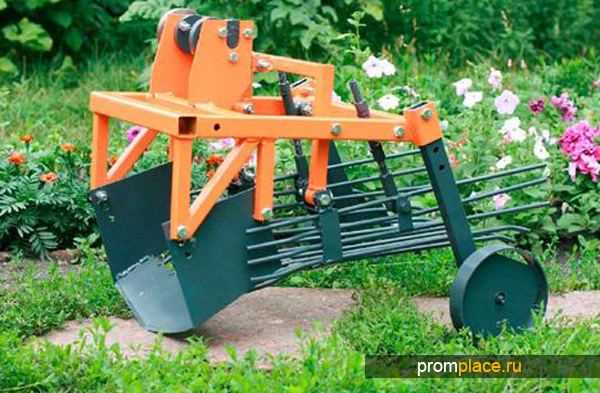

Грохотная копалка к мотоблоку – более сложное устройство. В ней присутствуют лемех и движущаяся платформа грохот. Эта картофельная копалка для мотоблока срезает грунт лемехом, а после он направляется на платформу. На ней почва обсыпается вниз через сетку под действием вибрации.




Транспортерная копалка для мотоблока является среди рассматриваемых моделей самой усовершенствованной. В ней срезанный лемехом грунт поступает на ленту транспортера, где происходит максимально качественная очистка картофеля даже от липкого влажного грунта.


Существенное значение имеет и размер копалки для мотоблока. Его надо выбирать с учетом особенностей агрегата и эксплуатации.

Изготовление своими руками

Совсем не обязательно покупать готовую копалку. Имея немного навыков работы с металлом и используя готовые чертежи, копалку для мотоблока можно сделать своими руками. Определив, какого типа будет копалка, а также выбрав ее размеры, можно приступать к работе.







Изготовление картофельной копалки для мотоблока своими руками начинается со сварной рамы. Для этого применяется квадратная труба. Она распиливается на четыре части нужной длины и после сваривается в прямоугольник. Делая ее, важно придерживаться имеющегося чертежа копалки. После этого из куска такой же трубы изготавливается перемычка.




Далее, последовательно разбираясь с тем как сделать копалку для мотоблока, устанавливают вертикальные стойки. Их делают из металлических квадратов и приваривают к раме. На чертеже копалки для мотоблока это наглядно отражено. Затем стойки соединяются между собой при помощи металлических прутков с диаметром в пол сантиметра.


Режущую часть копалки, которая будет подрезать почву, можно сделать как из листа стали толщиной в пять миллиметров, так и из пришедшей в негодность циркулярной пилы. И в том и в другом случае работает копалка отлично. Заточка режущей части должна быть округлой. Это позволит не очень сильно углубляться в почву, а также сведет к минимуму механическую порчу клубней картофеля.


Процесс сборки копалки для мотоблока своими руками не сложен, но для освоения этой работы стоит просмотреть видео, так как наглядные материалы не заменит ни одна инструкция. Изготовив копалку самостоятельно, владелец мотоблока обзаводится качественным навесным оборудованием по очень низкой цене.


Смена полностью ручной уборки корнеплодов на частично механизированную помогает владельцам больших участков оптимизировать свой труд и получить максимум прибыли от урожая.

promplace.ru

Как правильно выбрать картофелекопалку для мотоблока

1.Конструкция картофелекопалки для мотоблока
2.Есть два вида картофелекопалок для мотоблока

Каждый, у кого есть хотя бы маленький участок земли, на котором он высаживает и собирает свой урожай, желает, чтобы у него был небольшой, но надежный помощник. Как известно, в больших хозяйствах с этой целью применяют комбайны и трактора.

Однако и для небольших участков все-таки со временем разработали такой агрегат, у которого маленькие размеры. Речь идет о мотоблоке. Но такой технике нужны дополнительные насадки. В противном случае отдача от такой техники будет невелика.

Все дополнительное оборудование для мотоблоков крепят спереди. Оно функционирует под воздействием ремня передачи. Такие насадки применяются в помощь при уборке снега. Но не только.

Они также помогают косить, собирать урожай. Одним из таких девайсов является картофелекопалка для мотоблока. Что представляет собой это приспособление? Как оно действует? Сколько нужно будет заплатить за него при покупке? Об этом сейчас мы и поговорим.

Конструкция картофелекопалки для мотоблока

Прежде всего, подчеркнем, что на рынке можно увидеть два типа устройств. Одни – от производителя. Другие же кто-то изготовил своими собственными руками. И они, как показывает опыт, не так уж редко более приспособлены к реальным условиям и конкретной местности, и почвы.

Однако и производители озабочены тем, чтобы покупали именно их товар. А потому они разработки делают с учетом всех пожеланий и критических замечаний пользователей. И в результате каждый раз предоставляют потребителю более совершенную модель.

Принцип работы всех картофелекопалок для мотоблока один и тот же. Зубцы углубляются в почву, а затем извлекают на поверхность клубни и оставляют их на земле. В результате собирать такую картошку очень легко затем вручную.

Плоский и широкий наконечник подрезает корнеплоды. И при этом не повреждает урожая. Направленная система стальных прутов позволяет равномерно просеивать почву. При этом на поверхности остаются свежие клубни. Для повышения эффективности картофелевыкапывателя для мотоблока специалисты рекомендуют использовать грунтозацепы.

Есть два вида картофелекопалок для мотоблока

Эти модели отличаются тем, для какой почвы они предназначены? Легкой или тяжелой?

* Простые модели. Фактически это плуг, который чуть-чуть усовершенствовали. Такое приспособление очень напоминает лопату без черенка. У нее форма сердца, а сверху – зубцы.

Острой частью такого картофелекопателя почва приподнимается. Почва вместе с клубнями попадает на зубцы. Там лишнюю землю отряхивают и сбрасывают. В результате картофель остается на поверхности. Вот почему расстояние между зубцами не должно превышать размеры маленького клубня картошки.

* Вибрационные картофелекопалки (грохотного вида). У этих устройств есть лемех и просевные решетки, которые расположены на колесах. Когда такая техника работает, то лемех прорезает землю. Потом она вместе с клубнями сбрасывается на решетку. В ней она проходит механическое просеивание.

Клубни, которые остались, попадают на поверхность почвы. Потом ими наполняют сетки и мешки. Вручную. Для мотоблоков применяют однорядные картофелекопалки.

Последний вариант картофелевыкапывателя более совершенный, так как лучше просеивает картофель. Ведь он отделяет его от грунта и оставляет на поверхности. Что касается плугообразного картофелевыкапывателя, то нередко клубни остаются под вспаханной почвой.

Все модели очень похожи друг на друга по строению. А называются по-разному, поскольку у них разный производитель. Работать картофелекопалкой для мотоблока намного проще, чем вручную. Ведь экономия времени налицо. Есть экономия и собственных сил. Перед тем, как выбрать такую насадку, есть смысл убедиться в том, что она подойдет именно к вашему мотоблоку.

mcgrp.ru

Картофелекопалка для мотоблока

Копка картофеля. Сколько воспоминаний связано с этим словом. В сезон все семейство выходило на огород и занималось этим занятием. Время было веселое, но довольно тяжкое, особенно для тех, у кого участок был большой и не один. На счастье, в наше время копать картошку куда легче. Лопаты – прошлый век. Если у вас есть современный мотоблок, то для уборки картошки можно использовать его. Главное – сделать или купить картофелекопатель. Это незаменимая вещь, позволяющая сэкономить и время на работу, и свои силы. Картофелекопатели, независимо от модели, имеют одинаковый принцип действия.

Прутья или зубцы погружаются в землю, доставая из нее каждую картошку. Вручную это делать гораздо дольше. Если вы не хотите покупать это приспособление, то сделать его можно самому. Картофелекопалка для мотоблока своими руками без проблем справляется с задачей. Давайте рассмотрим, как ее можно сделать.

Виды картофелекопалок для мотоблоков

Первым делом нужно рассмотреть, какие есть разновидности приспособлений. Различают два вида оборудования для уборки картофеля:

  1. Пассивный тип.
  2. Активный тип.

Первый вариант – улучшенная лопата, имеющая особую вогнутую форму. Она углубляется в грунт на 5–10 см ниже, чем залеживается картошка, доставая ее на поверхность. Если правильно подобрать угол наклона, то грунт, доставаемый с урожаем, будет рыхлым. Недостатком конструкции является то, что она плохо разделяет картошку и землю. В результате вы тратите много сил на полноценный сбор и очистку урожая. Все же, это не сравнить с маханием лопаты и траты времени на ручную копку. Все недостатки можно компенсировать легкостью изготовления этого вида картофелекопалки для мотоблока.

Куда лучше активные приспособления.Такая картофелекопалка для мотокультиватора состоит из рамы, на которой есть лопаты для копки урожая. Кроме того, оборудование оснащено приспособлением вибрационного типа, просеивающего землю. Лопаты поднимают почву с картошкой, которые перемещаются на вибрирующую решетку. Благодаря ей вся земля отделяется от картошки, а вы в результате получаете чистый урожай, без лишних усилий.

Материалы для изготовления картофелекопалки для мотоблока

На самом деле, сделать приспособление для копки картошки не так сложно, как может показаться. Чтобы воплотить в жизнь пассивную конструкцию, вам нужно иметь такие инструменты и материалы:

  1. Металлический лист толщиной 3–5 мм для лемеха. Рекомендуется прочная сталь.
  2. Электрическая дрель.
  3. Стальная полоска 10 мм толщиной, в качестве подвесного устройства.
  4. Сварочный аппарат.
  5. Уголок 30 мм, чтобы усилить конструкцию.
  6. Арматура Ø10 мм или стальной круг, чтобы сделать отсеивающую решетку.
  7. Крепежные элементы.

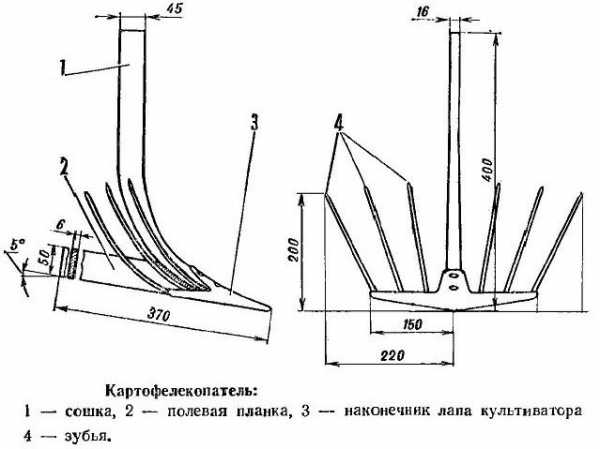

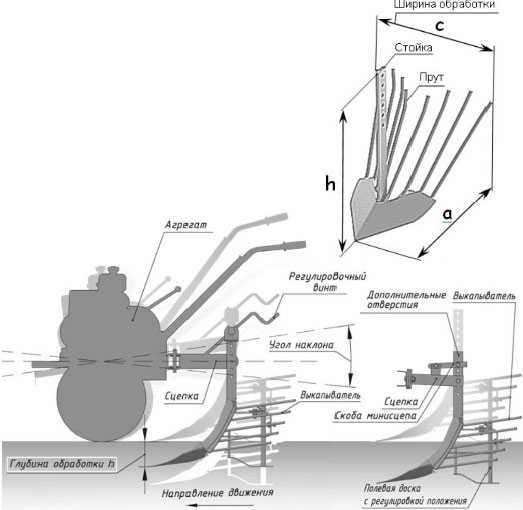

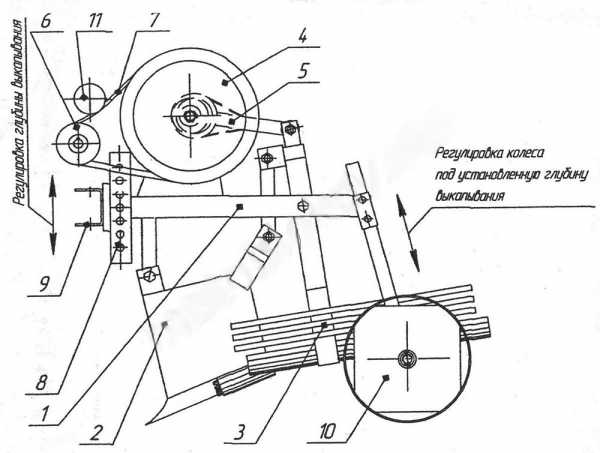

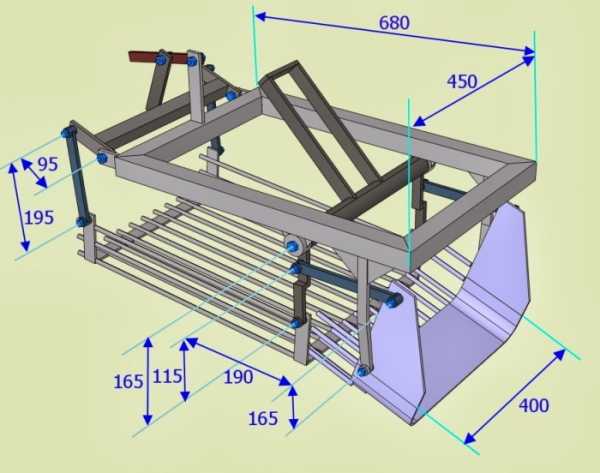

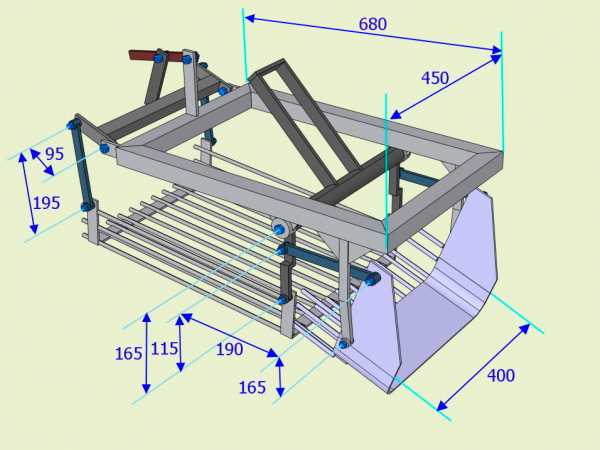

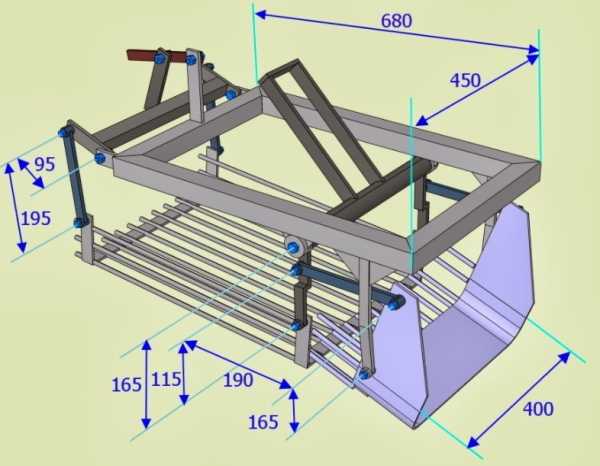

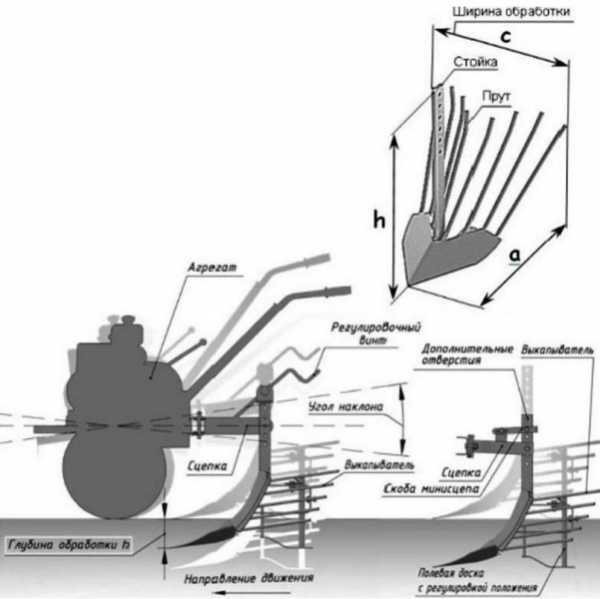

Чертежи снизу помогут вам разобраться с конструкцией картофелекопалки.

Чтобы лемех был эффективным, рекомендуется делать его исходя из формы мотоблока «ласточкин хвост». Когда вы планируете гнуть лист металла целиком по прямой линии, его нужно разогреть горелкой. Кромка для твердости обрабатывается ковкой. Кода лемех готов, его нужно закалить.

Есть и другой вариант для лемеха картофелекопалки, который предпочитают большинство – использование старых дисков циркулярной пилы. Качество стали очень хорошее. Остается болгаркой вырезать две части и соединить их сваркой под углом. После этого опять же все нужно закалить. Лемех из диска для вашей картофелекопалки будет дольше служить.

Что касается стойки, то ее можно сделать из держателя для плуга. Если же его нет, в помощь вам стальная полоска. Использовать уголки и швеллеры нельзя. Из швеллера можно сделать подвес, с учетом возможности регулировать глубину и угол атаки.

Картофелекопалка с грохотным отделителем плодов

Такую конструкцию изготовить гораздо сложнее, но ее производительность на порядок выше. Когда площадь огорода большая, лучше использовать именно его. Чтобы сделать картофелекопалку активную, вам нужны такие инструменты и материалы:

  • профильная труба для рамы;
  • лист из стали 4 мм в качестве ковша;
  • прутья арматуры;
  • болгарка;
  • швеллер для вертикальной тяги;
  • редуктор заднего моста «ВАЗ»;
  • сварочный аппарат;
  • передняя ступица легкового авто с задним приводом;
  • карданный вал, если будет подключение к валу отбора мощности;
  • колесо;
  • шлицевое соединение от ненужной коробки передач;
  • дрель электрическая;
  • крепежные элементы.

Чтобы сделать свой агрегат, потребуется внимательность и время. Картофелекопалка для мотоблока, сделанная таким образом, опирается на почву одним или двумя колесами. Как работает картофелекопалка можно увидеть на схеме.

На несущей раме находятся две точки опоры. Благодаря опорным колесам можно регулировать высоту агрегата над почвой. Вал отбора мощности мотокультиватора начинает приводить в движение механический редуктор, или соединяется с колесами конструкции. Лемех вибрирует за счет шлицевого соединения, выполняя поступательные движения вперед и назад. Благодаря ему же грохот движется из стороны в сторону. Получается, что каждая партия картошки очищается от почвы и накапливается в решетке.

При положительном угле наклона накопителя, время от времени можно останавливаться, чтобы выполнить выгрузку очищенного и готового картофеля в мешки. Есть и другой вариант – настроить угол так, чтобы он стал отрицательным. При таком раскладе, картошка будет равномерно попадать на грунт, чтобы просохнуть. После чего ее можно собрать.

Обратите внимание! В том случае, если копать картошку нужно после дождя, когда почва влажная, следует изменить угол и глубину. Чтобы воплотить это в жизнь, важно предусмотреть винтовую тягу с регулировкой.

Картофелекопалка простого изготовления

В том случае, когда вы сомневаетесь, что сможете сделать такую конструкцию, есть вариант попроще, но с тем же вибрационным типом.

Такая простая конструкция будет очищать урожай по движению мотокультиватора. Лемех сделан в виде ковша. Он будет выкапывать всю картошку, загребая ее в решетку с вибрацией. Она двигается вперед и назад. Нужно сделать подвес на качающихся шарнирах. Тогда картофелекопалка будет очищать картофель от грунта.

Что касается самого привода вибратора, то он изготовлен из эксцентрика и трубы, он соединяется со шкивом при помощи вала. С колесом шкив соединен ременной передачей. Картофель, который находится в решетке, постепенно выпадает на землю сзади картофелекопалки. Если не желаете собирать все с огорода, можно останавливаться и пересыпать все из картофелекопалки в мешки.

Обратите внимание! Картофелекопалка, которую вы сделали своими руками, может травмировать вас. Работая с агрегатом, будьте аккуратны и соблюдайте простые меры предосторожности.

Подведем итоги

Как видите, сделать картофелекопалки для мотоблока можно и самостоятельно из того, что есть под рукой. Даже если вам придется что-то докупить, это не сильно скажется на себестоимости картофелекопалки. Сделать ее своими руками намного дешевле, чем купить уже готовую конструкцию. Чтобы вам было легче, мы дополнительно подготовили для вас видео, в котором есть подробная инструкция изготовления картофелекопалки для мотоблока. Так, вы точно сможете сделать качественную конструкцию, которая будет собирать картофель за считаные минуты.

bouw.ru

обзор, чертежи, сделать своими руками

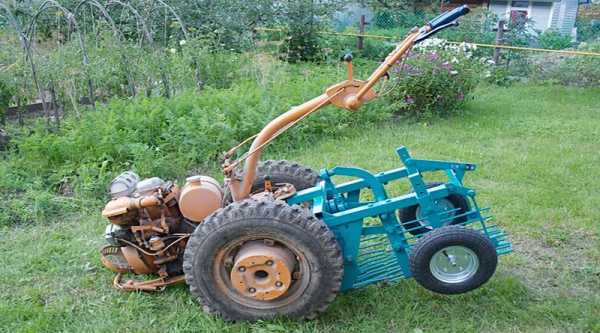

Посадка и сбор урожая картофеля всегда было распространено в сельском хозяйстве и актуально по сей день. Но если раньше это все делалось вручную, то сегодня на помощь людям пришла техника, а именно мотоблоки. Если вы владелец такого агрегата, то вам будет интересно такое навесное оборудование, как картофелекопалка для мотоблока Нева.

В продаже есть разные виды, произведенные именно для мотоблока Нева. Также вы можете сделать своими руками данный инструмент, благо в сети есть огромное количество схем и чертежей. Вам всего лишь понадобятся подручные материалы и инструменты.

Виды, конструкции и принцип работы разных видов картофелекопалок

Принцип работы картофелекопалки к мотоблоку Нева очень прост: зубцы устройства врезаются в землю и поднимают наружу клубни картофеля, раскладывая их по земле. Вам остается лишь собрать урожай вручную. Это позволит вам существенно сэкономить не только время, но и ваши силы.

Есть два вида картофелекопалок:

  • простая. Имеет конструкцию лопаты без черенка, сверху которой приварены прутья. Острой стороной, которая углубляется в землю, клубни выкапываются и попадают на прутья. Там земля с них опадает, а картофель сбрасывается на поверхность земли. В зависимости от типа почвы вашего участка, есть модели КВ-1, КВ-2, КВ-3;

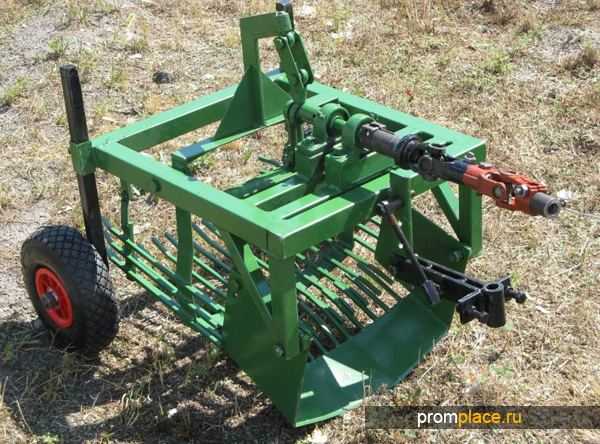

  • грохотная. Это вибрационная картофелекопалка, которая имеет уже более сложное устройство. Здесь имеется лемех и просевная решетка, расположенная на колесах. Из лемеха картофель попадает на решетку, где за счет вибрации с него сбивается земля, а сами клубни остаются на поверхности земли. К мотоблоку Нева подходят однорядные грохотные инструменты, как, например, ККМ1, 2КН, и другие.

Преимущества есть и в том, и в другом варианте. Простая картофелекопалка стоит недорого, очень надежна и проста в использовании. Однако производительность лучше у вибрационной, но здесь и цена уже будет выше.


Модели картофелекопалок

В продаже есть разные модели картофелекопалок именно для мотоблока Нева:

  1. Вибрационная Полтавчанка. Рассчитана на средние типы почв. Ширина захвата участка земли — 39 сантиметров, глубина — 18 сантиметров. Ее вес составляет 34 килограмма, а рабочая скорость — 2-3 километра в час;
  2. КВМ-3. Картофелекопатель грохотного типа. Отличие данной модели состоит в том, что вы сможете присоединить дополнительный нож для создания большей вибрации. Это очень важно при работе на тяжелых почвах, когда земля плохо стряхивается с клубней. Масса — 39 килограмм, скорость — 1-2 километра в час, ширина захвата земли — 37 сантиметров, глубина — 20 сантиметров;
  3. ККМ-1. Это модель грохотного, которая отлично подходит не только для уборки урожая картофеля, но и буряка, моркови, лука, и других корнеплодов. Вы сможете регулировать глубину выкапывания земли, а также мягкость сепарирования за счет изменения оборотов мотора самого мотоблока. Подходит для легких и средних типов почв. Вес — 40 килограмм, ширина захвата земли — 37 сантиметров, глубина — 20 сантиметров, скорость — 1,1 — 2,1 километра в час;
  4. Вибрационный картофелекопатель для мотоблока Нева. Это небольшой агрегат грохотного типа весом 34 килограмма. Ширина обработки земли — 36 сантиметров, глубина — 20 сантиметров, скорость — 1-2 километра в час. При этом стоимость достаточно бюджетная. Отличный вариант в соотношении цена-качество.

Как сделать картофелекопалку самостоятельно?

Если же вы не хотите тратиться на покупку новой картофелекопалки, а также вы являетесь мастером на все руки, тогда вы можете сделать самодельный инструмент. Перед тем, как приступить, вам нужно знать о том, что такой инструмент будет рассчитан только для легких и средних почв.

Если у вас небольшая территория, то вам можно сделать агрегат небольших размеров.

Для этого вам понадобится:

  1. Прутья из стали. Как минимум восемь штук;
  2. Швеллер из стали;
  3. Сошник толщиной не менее 5 миллиметров. Можно использовать пилу из циркуляционного станка;
  4. Металлические уголки 40 и 63 миллиметра.

Важно перед началом работ создать чертеж, по которому вы сможете ориентироваться и с которым у вас точно в ходе работ не возникнет проблем.

Картофелекопалка для мотоблока Нева грохотного типа изготавливается в несколько этапов:

  1. Рама. Нужно трубу распилить на четыре части — две длиной 120 сантиметров, две другие — 80 сантиметров. Диаметр трубы — 40 миллиметров. После этого детали нужно сварить в прямоугольник;
  2. Монтаж перемычек. Они нужны для монтажа вертикальных тяг управления. Установите их примерно на четверть длины рамы. С другой стороны нужно установить крепления для колес. Для этого вам понадобится две куска трубы диаметров в 30 миллиметров и длиной в 15 сантиметров;
  3. Крепление стоек вертикального типа. Крепятся они со стороны перемычек на расстоянии 5 миллиметров от края рамы;
  4. Изготовление рала. Вам нужен стальной лист толщиной в 0,3 миллиметра и размером 40 на 40 сантиметров. Его необходимо прикрепить к стойкам. После этого вам нужен лист металлам толщиной в 0,4 миллиметра и размеров 70 на 70 сантиметров, которые крепится встык с первым элементом. С помощью кувалды ему нужно придать согнутую форму;
  5. Создание решетки. Для этого нужно прут диаметром 1 сантиметр прикрепить внизу рала. И так с остальными прутами.

pro-motobloky.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
