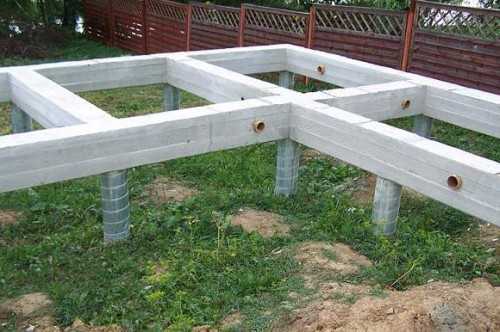

Совмещение свайного и ленточного фундамента

На долговечность любой постройки в первую очередь влияет качество и разновидность выбранного фундамента. На сегодняшний день применяется много базисов различного строения. Довольно распространенным и экономным решением является совмещение свайного фундамента с ленточным. Этот выбор позволит использовать сильные стороны обоих оснований. В данной статье будет рассмотрено строение такого вида фундамента, а также изучена технология его создания.

Преимущества совмещенного базиса

Свайно-ленточный фундамент имеет ряд преимуществ, к которым относятся:

• Невысокая стоимость создания такого основания. Конструкция позволяет сэкономить на бетонной смеси и арматуре.
• Довольно быстрая и простая процедура создания базиса. С работой сможет справиться даже новичок в строительном ремесле, что позволяет сэкономить на специалистах. Использование специальной техники также не потребуется.
• Возможность монтажа базиса на местности с любым видом рельефа.
• Конструкция основания отлично защищена от пучения и сезонных движений почвы.

К недостаткам можно отнести то, что создать полноценный цоколь или подвал не получится, в связи с особенностями конструкции такого фундамента.

Строение и область использования основания

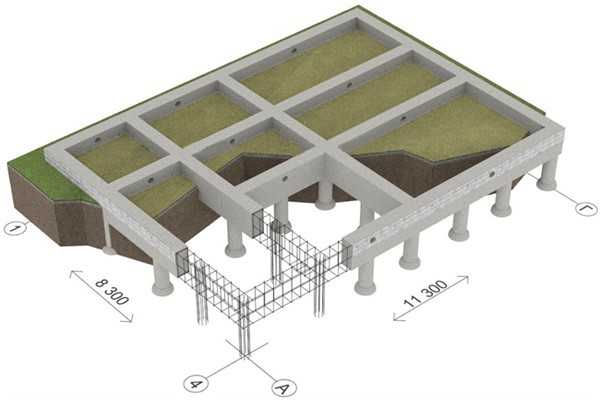

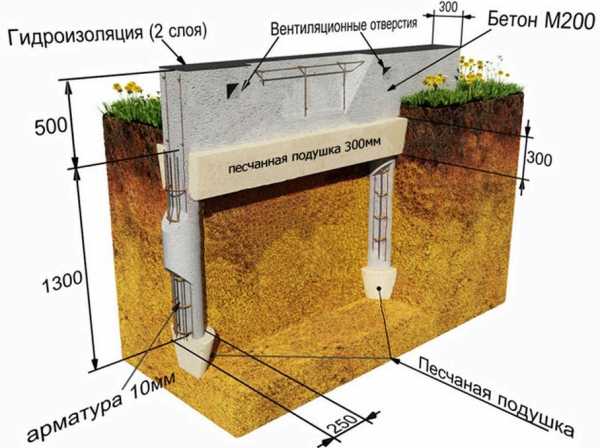

Конструкция совмещенного базиса представляет собой комбинацию двух отдельных разновидностей – ленточного и свайного. Его использование позволяет значительно сократить расход бетонного раствора и арматуры. Экономия объясняется отсутствием необходимости полного заглубления ленты ниже отметки промерзания почвы. Этот параметр может очень сильно различаться в зависимости от местности, где будет возводиться постройка.

Например, если уровень промерзания грунта составляет 1,5 м, то при использовании исключительно ленточного фундамента, лента должна размещаться не ниже этой отметки. Создание совмещенного базиса позволяет установить ниже уровня промерзания только сваи, а саму ленту расположить ближе к поверхности.

Совмещенный базис передает нагрузку на почву с помощью следующих частей конструкции: фундаментной ленты и свай, которые гарантируют прочность основания во время сезонных движений почвы. Столб и лента дополнительно укрепляются арматурой. Сваи могут быть изготовлены как буронабивным методом, так и при помощи асбестоцементных труб, залитых бетонной смесью. Специалисты также часто используются специальные металлические винтовые сваи, которые внизу оснащаются буровыми лопастями. Лента базиса создается путем заполнения емкости бетоном.

Свайно-ленточные основания в основном применяются для возведения малоэтажных построек, коттеджей и других зданий с полуподвальным помещением. Их можно строить на рельефе с большим перепадом высот и неровностями.

Процедура создания базиса

Процесс совмещения свайного фундамента состоит из следующих этапов:

1. Подготовительные работы.
2. Бурение скважин и монтаж свай.
3. Создание опалубки, заливка бетонной смеси и дополнительные процедуры.

Следующее видео поможет узнать больше о процедуре создания совмещенного базиса.

Подготовительный этап

Хоть процесс подготовки и не отличается большой сложностью, он имеет огромное значение. Первым делом подготавливается рабочий участок, он очищается от различного мусора, после чего удаляется верхний слой грунта и осуществляется разметка. Разметку можно выполнить, установив колышки по углам и натянув между ними веревку.

Также понадобится определить место, где будет установлена отмостка. Для этого создается участок на 50-80 см шире по всему периметру. Затем отмечается будущее размещение каждого столба. Сваи должны быть обязательно установлены по углам, а остальные изделия можно расположить с интервалом около 130 см. После чего выкапывается траншея для ленты основания. Ее глубина не должна превышать 0,5 м.

Для работы потребуется подготовить следующий набор инструментов:

• лопату и лом;
• строительный мастерок;
• молоток и гвозди;
• дрель и шурупы для дерева;
• строительное правило;
• бетономешалка.

Может показаться, что работа по обустройству совмещенного базиса сложная, но на самом деле это не так. Если придерживаться инструкций, процедуру сможет выполнить даже начинающий строитель.

Монтаж свай

По отмеченным местам производится бурение скважин. Такую процедуру можно выполнить двумя методами:

1. С помощью специальной буровой установки. Ее можно взять в аренду и осуществить бурение самостоятельно. При использовании такого инструмента скважина будет неглубокой, максимум на 1,5 м.
2. Для более глубокого бурения потребуется вызвать специальную машину с более мощной бурильной установкой.

В пробуренные скважины засыпается речной песок, которые создаст подушку толщиной до 20 см. Песок понадобится увлажнить и утрамбовать. Затем производится монтаж металлических труб, которые заливаются бетоном примерно на 30 см и приподнимаются на 20 см. Бетон создаст подошву, которая обеспечит качественное сцепление свай с твердыми участками почвы. Пока бетон не успел закрепиться, по уровню проверяется вертикальность опор.

После высыхания бетонной смеси производится установка арматуры, которая изготовлена из нескольких прутьев металла, соединенных проволокой. По высоте арматура должна доходить практически до верхней части ленты базиса.

Заливка бетонной смеси

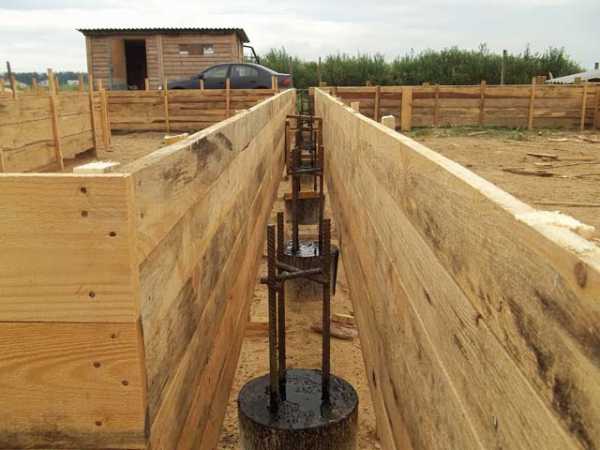

Над поверхностью почвы строится опалубка из дерева или фанеры необходимой высоты. Соорудить ее можно, используя гвозди или саморезы, а в углах укрепить брусками. Все выступающие элементы должны быть размещены с внешней стороны конструкции. Внутри опалубки должна быть заложена арматура, образующая сетку.

Понадобится обязательно связать арматуру свай и ленты основания. Это поможет гарантировать надежность конструкции.

После чего можно приступить к заполнению опалубки бетоном. Остатки воздуха из конструкции должны быть обязательно удалены, для этого можно использовать глубинный вибратор или простой прут, которым в нескольких местах будет пробита толща раствора. Поверхность базиса выравнивается, разглаживается при помощи строительного правила и накрывается защитной пленкой, чтобы обеспечить защиту от осадков и прочих воздействий. Во время высыхания смеси нужно следить за уровнем влажности, чтобы не допустить пересыхания. Если на улице сильно высокая температура, покрытие понадобится периодически увлажнять.

После застывания бетона и набора нужной прочности, понадобится осуществить гидроизоляцию и утепление базиса. Бетон может разрушиться при замерзании, поэтому процесс гидроизоляции является обязательным. Для этого можно использовать битумные или полимерные мастики, а также рулонные покрытия. Поверхность бетона должна быть предварительно обработана грунтовкой и антисептиком. После высыхания грунтовки осуществляется гидроизоляция.

Также можно выполнить утепление основания постройки. Для этого можно использовать полистирол или пенополиуретан. Во втором случае понадобится брать в аренду специальное приспособление.

Использование совмещенного основания – отличное решение. Оно позволяет неплохо сэкономить, а также ускорить и упростить процесс создания основания. Главное, придерживаться инструкций во время выполнения процедур.

kakfundament.ru

Строительство свайно-ленточного фундамента

Строительство дома — это увлекательное занятие, способное на долгое время овладеть вниманием строителя. Одной из наиважнейших задач, которые предстоит ему решить, является возведение фундаментов. От правильного выполнения этих работ будет зависеть качество постройки целиком. Существует несколько разновидностей фундаментов, одной из которых является свайно-ленточный.

В его конструкции можно выделить то, что он состоит одновременно из столбцов и бетонной ленты. Эта разновидность фундаментов превосходно подходит для пучинистых и слабых грунтов. В них свайные столбы строят настолько глубоко, чтобы охватывать весь слой промерзания почвы. Если вы производите строительство на местности, имеющей сложный рельеф, то этот вид подойдёт вам лучше всего. Выбирайте его в качестве альтернативы мелкозаглублённому для зданий, построенных с использованием кирпичей и блоков. Кроме того, обратите на него внимание, если вы собираетесь строить на почвах богатых водами. Сейчас мы разберем его устройство и пошаговую инструкцию.

Достоинства и недостатки свайно-ленточного фундамента

Содержание статьи

Существует несколько моментов, которые можно назвать привлекательными в данной разновидности фундаментов. Именно они заставляют делать выбор именно в его пользу.

1. Они имеют относительно невысокую стоимость;
2. На их строительство не придётся тратить слишком много времени. Все работы можно произвести самостоятельно, не привлекая сложной техники;
3. Они подходят для установки на большем количестве рельефов, чем другие типы;
4. Они являются гарантией того, что здание сможет противостоять пучению и движению почвы, связанному с сезонными преобразованиями, и отлично подходит для климата нашей страны.

Следует обозначить и недостатки этой конструкции, к которым относятся:

1. При нём полностью исключена возможность строительства подвала;
2. Объём земляных работ, которые придётся выполнить, намного больше, чем при возведении других фундаментов;
3. Обычно под бетонный слой укладывается подушка из песка, но так как на неё воздействует нестабильная почва, то она может перекоситься в относительно короткие сроки, что приведёт к деформации здания.

Конструкция и область применения свайно-ленточных фундаментов

Конструкция такого фундамента отличается от конструкции ленточного, который просто заливают бетоном. Она представляет собой комбинацию свай и каркаса, выполненного по типу обычного ленточного.

При этом у него существуют разновидности. Они определяются в основном типом свай, которые будут использованы при его реализации. Выбор того или иного вида свай определяет преимущества или недостатки фундамента. В советские времена сваи зачастую делали из бетона. Это объяснялось тем, что бетон в то время стоил дёшево, его можно было использовать практически в неограниченном количестве. В наше время цены на него сильно поднялись. Они достигли уровня европейских цен, при этом качество не особенно изменилось в лучшую сторону.

Между тем строительство бетонных столбцов сильно увеличивает затраты труда на выполнение земельных работ.

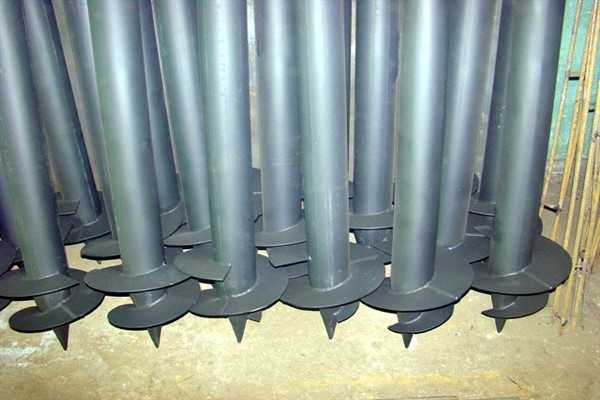

После того как бетонные сваи стали заменять на винтовые, увеличилась прочность фундамента при значительном сокращении расходов. Их ввинчивают на глубину полтора метра. При этом исключена возможность смещения грунта при морозном пучении почвы. Кроме того, производится обрезка швеллером в результате которой образуется монолитный каркас. Это является гарантией того, что свая не сдвинется. Винтовые сваи вкручивают подобно тому, как вкручивают шурупы.

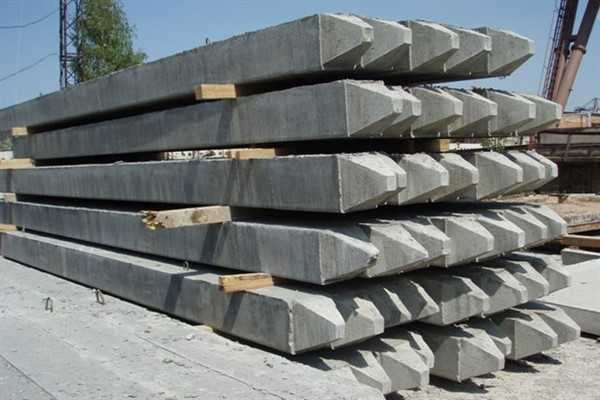

Для создания повышенной прочности и надёжности устанавливают забивные сваи. Это изделия, выполненные из железобетона. Обычно они имеют форму прямоугольных стержней, один их конец заострён. Их надёжность в несколько раз выше, чем у других видов свай.

В некоторых случаях их изготавливают из дерева, прочность которого проверяют методом Бринелля. Несмотря на то что забивные сваи имеют такие же габариты, как и винтовые, их прочность значительно выше.

Ещё один вид свайно-ленточного фундамента имеет буронабивные сваи. Это столбы, которые вбиты глубже, чем промерзает грунт. Таким образом, создаётся дополнительная защита от сдвига. Их с успехом применяют при строительстве зданий из кирпича, камня, дерева, каркасных. Их изготавливают при строительстве заборов и бань. Также они подходят для широкого спектра грунтов. Это может быть суглинистая почва, глина, пески средние, мелкие и пылеватые. Возможно устанавливать их на торфяных почвах. При этом необходимо, чтобы они укоренялись в несущий торф грунт.

Технология выполнения

Для строительства свайно-ленточного фундамента, первоначально подготавливают почву. Снимают верхний слой грунта, после чего осуществляют разметку. Вбиваются колышки в тех местах, где должны быть углы фундамента. На эти колышки натягиваются нити с отступом в пятьдесят сантиметров. После этого необходимо разметить места, где будут располагаться сваи. Для создания оптимальной прочности они должны располагаться на расстоянии 120–150 сантиметров друг от друга.

Разметку следует начинать выполнять с углов фундамента. Эти правила разметки являются одинаковыми для всех видов фундаментов.

Если вы запланировали строительство бетонных свай, то в местах их разметки вы должны пробурить скважины на глубину 180 см. Они должны иметь вид колокола с расширением в нижней части. При этом их диаметр должен составить около тридцати сантиметров.

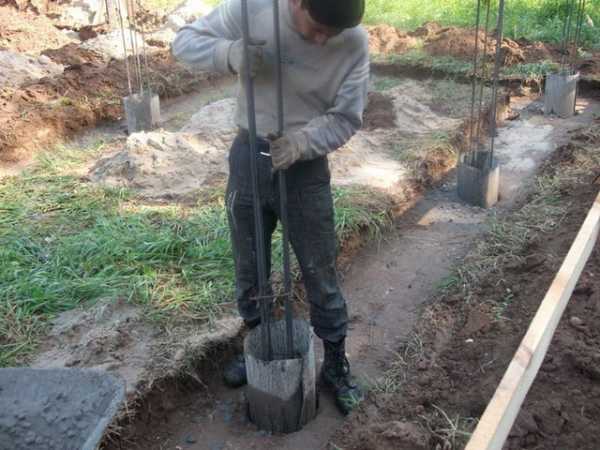

В пробурённые скважины устанавливают рубероидные стаканы. Они должны возвышаться над уровнем земли приблизительно на десять сантиметров. В эти стаканы необходимо установить арматурные прутья, которые внизу загнуты наподобие крюка. После этого, их необходимо залить бетонным раствором и утрамбовать.

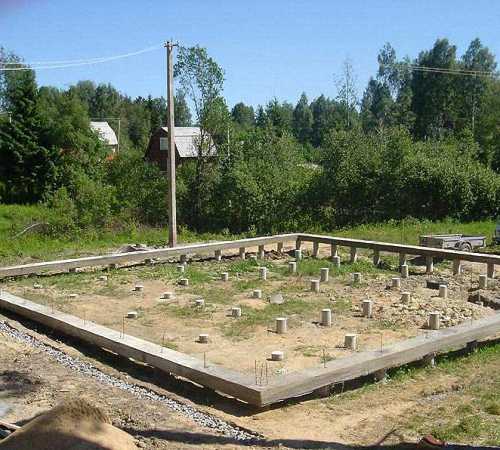

Сваи будут готовы по истечении одной недели. Их головки нужно будет покрыть гидроизоляцией. В качестве гидроизоляции используют битум. В том случае, если вы монтируете другие виды свай, то вы должны использовать иные технологии. Для забивных и винтовых свай применяют специальные машины, поэтому их невозможно будет построить самостоятельно.

Следующим этапом строительства свайно-ленточного фундамента с бетонными сваями будет укладка ростверка. В начале укладки засыпьте песком промежутки между сваями, утрамбуйте его. Поверх этого песка вы должны уложить рубероид и установить опалубку, которая должна возвышаться на пятьдесят сантиметров.

Готовый фундамент должен превышать по ширине стены на расстояние в десять сантиметров.

Для того, чтобы сделать фундамент более прочным внутрь его устанавливают заранее подготовленный металлический каркас. Его изготавливают из прутьев, которые связывают между собой. Таким образом, можно сделать ленту более лёгкой и в то же время прочной. Этот каркас должен состоять из арматуры, расположенной тремя ярусами.

На следующем этапе осуществляют заливку ростверка. Он тщательно утрамбовывается и выравнивается по горизонтальному уровню. После этого его нужно оставить для просыхания на две недели. Потом можно снимать опалубку. Ростверк будет готов к эксплуатации после того, как вы очистите его от мусора и покроете гидроизолирующим слоем. Этот слой изготавливают из битума и рубероида.

Видео

Посмотрите видео о нюансах строительства свайно-ростверкового фундамента

fastbuildings.ru

Ленточный фундамент на сваях своими руками

Все знают, насколько прочным, долговечным и качественным является ленточный фундамент. Он способен выдерживать большие нагрузки и подходит для различных типов грунта. К тому же вы можете соорудить погреб под домом. Но, есть один нюанс – материала, времени, средств и сил на устройство ленточного фундамента уходит масса. Особенно если говорить о заглубленных типах. Как же быть? Есть оптимальное решение, которое сочетает в себе два вида основания: свайный и ленточный фундамент.

Как результат, получается ленточный фундамент на сваях, который обладает преимуществами каждого из видов. В этой статье мы рассмотрим все эти преимущества, узнаем, в каких областях используется такой фундамент, а также рассмотрим пошаговую инструкцию по возведению ленточного фундамента на сваях.

Преимущества основания на сваях с лентой

Почему же мы рассматриваем такой вид основания, расхваливая его? На это есть свои причины. Многие застройщики полюбили такое основание за те преимущества, которые оно имеет. Давайте рассмотрим, чем же так хорош свайно-ленточный фундамент.

1. Невысокая стоимость. Для многих это основной фактор. Ведь себестоимость ленточного фундамента довольно высока, особенно если работы выполнять не самостоятельно. В отличие от ленточного фундамента, свайно-ленточный не имеет сплошною ленту, проходящую в грунте. Она есть только на поверхности, а опирается на бетонные сваи. Как результат, материала расходуется в разы меньше.
2. Если уж мы заговорили о материале, то отметим и низкие трудозатраты. Чтобы лента была полностью залита, требовалось проводить массовые земельные работы, рыть траншею, снимая большой слой грунта. Особенно тяжело было тогда, когда глубина превышает 1 м, а грунт имеет камни. Для такой работы требовалась посторонняя помощь друзей и родственников или специальной техники.
3. Монтаж выполняется гораздо быстрее. Масса времени тратилась именно на земельные работы. Ведь рыть траншею по всему периметру было довольно долго. Что касается свайно-ленточного фундамента, то остаточно вырыть скважину для установки сваи в землю.
4. Немаловажно и то, что устанавливать такой фундамент можно в местностях с любым рельефом. Согласитесь, что не всегда есть участки, поверхность которых идеально ровная. Для такого фундамента это не проблема.

5. Так как лента делается из железобетона, то это обеспечивает высокую прочность и долговечность конструкции. Она способна выдержать большие нагрузки.
6. Прекрасно справляется с пучинистыми грунтами. Даже сезонные движения почвы ему не страшны.

Как видите, данный фундамент соединил в себе прочность, долговечность и надежность ленточной конструкции, а также простоту, дешевизну и быстроту возведения свайного фундамента. Поэтому если вы сомневаетесь, какой тип фундамента выбрать, ленточный или свайный, то просто соедините их!

Если говорить о недостатках, то отметим только один – полноценный подвал под домом вы построить не сможете. Но, если вам он не нужен, то назвать это критической проблемой нельзя. Да и построить подвал вы можете рядом с домом.

Особенность и сфера использования

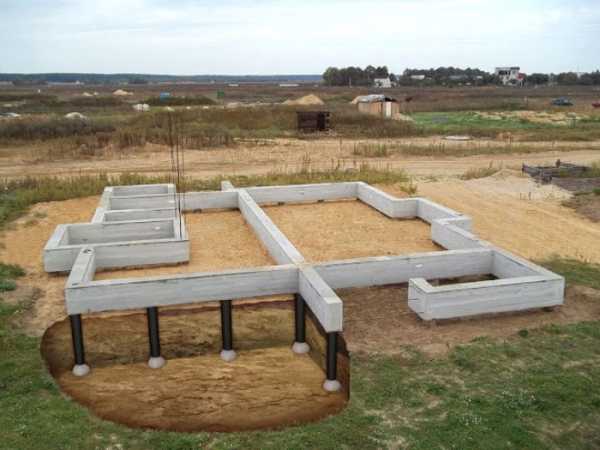

Нагрузка всей постройки передается на грунт посредством таких конструктивных частей: лента фундамента, которая простилается по периметру постройки и под каждой стеной, а также опоры в виде свай, которые обеспечивают надежность фундамента при сезонном пучении почвы. Для усиления конструкции используются прутья арматуры. С ними фундамент жестче и долговечнее.

Обратите внимание! Сваи можно делать разными способами: буронабивные опоры и асбестоцементные трубы, которые наполнены бетоном. Довольно популярным решением стало использование винтовых свай из металла, которые ввинчиваются в землю, по принципу штопора.

После того как установлены сваи, заливается бетонная лента. Как обычно делается опалубка и заготавливается бетон. Высота цоколя зависит от морозов в регионе. Там, где тепло, достаточно высоты в 30 см, а в холодных регионах – 50 см и выше. Как именно выглядит ленточный фундамент со сваями, вы можете увидеть на этом фото.

А где же используется такой фундамент? На самом деле сфера довольно большая:

• малоэтажные здания;
• коттеджи;
• деревянные дома;
• другие постройки, с полуподвальным помещением.

Если говорить о грунтах, то можно устраивать основание на проблемных почвах, с большой пучинистостью и неровностями поверхности. Даже болотистые грунты не проблема. Теперь, когда мы немного разобрались с конструкцией, особенностями, сферой применения и преимуществами, можно приступать к подробному разбору сооружения основания.

Процесс обустройства

Чтобы сделать ленточный фундамент для дома на сваях своими руками, нужно в обязательном порядке выполнить ряд работ. Все следует делать согласно инструкции, не покупая дешевый материал и не пренебрегая технологией. Мы рассмотрим 6 этапов:

1. Планирование, очистка участка и разметка.
2. Рытье траншеи для заливки ленты.
3. Бурение скважин для установки свай.
4. Обустройство опалубки.
5. Армирование основания.
6. Заливка бетонного раствора.

Это весь процесс. Работы немало, но она несложная.

Этап 1 – планирование, очистка участка и разметка

Здесь у вас особых трудностей возникнуть не должно.Тем более при строительстве дома у вас уже заранее должен быть подготовлен план фундамента. Остается расчистить участок от мусора, убрать все ненужное и немного выровнять поверхность.

После этого следуют работы по разметке. Здесь все точно так же, как и с ленточным фундаментом. Берется веревка, колышки, уровень и нивелир, после чего производится перенос разметки с плана участка, на сам участок. Визуально это может выглядеть так, как показано на рисунке.

Такая разметка будет служить ориентиром, и вы будете четко знать, где нужно рыть ленту и какой ширины.

Этап 2 – рытье траншеи для заливки ленты фундамента

В том случае, когда ленточный фундамент для дома на сваях делается на хорошем непучинистом грунте, обвязку можно делать мелкозаглубленную. Что это значит? То, что рыть траншею можно на глубину от 20 до 40 см ниже уровня грунта. Дополнительно нужно прибавить 10–20 см для песчаной подушки.

Обратите внимание! Ширина траншеи выбирается в зависимости от того, какова будет ширина стен вместе с отделочными материалами. Плюс к этому показателю добавьте 10 см.

А вот если грунт пучинистый, то обвязка делается незаглубленной или располагается выше уровня грунта. Получается, что лента на сваях будет находится в подвешенном состоянии. Так как работа с землей не особо приятная, попросите помощи, чтобы сделать все быстрее.

Этап 3 – бурение скважин для установки свай фундамента

Чтобы сделать нужные скважины, используйте бур, диаметр которого равен 15 см. Что касается места расположения опор, то их в обязательном порядке ставят на углах постройки и в местах с повышенной нагрузкой. Вдоль ленты они монтируются с шагом в 1,5–2 м. Важно сделать скважины не менее 60 см глубиной.

Чтобы сделать опоры еще надежнее, на дне ямы сформируйте песчаную подушку, слоем в 10 см. Смочите песок средней фракции и тщательно утрамбуйте его. Сверху можно насыпать 5 см слой щебня. Затем в подготовленную скважину установите асбестоцементную трубу или самодельные трубки из рубероида. Рубероид будет выступать в роли гидроизоляции.

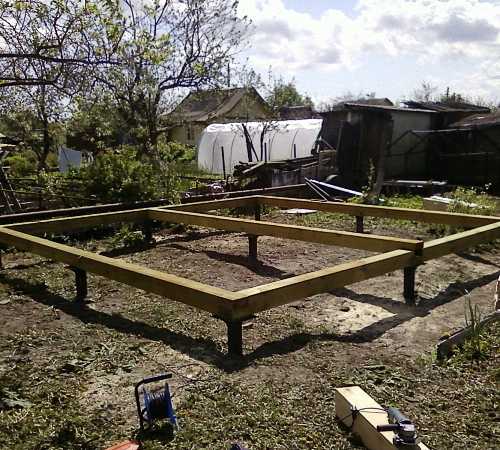

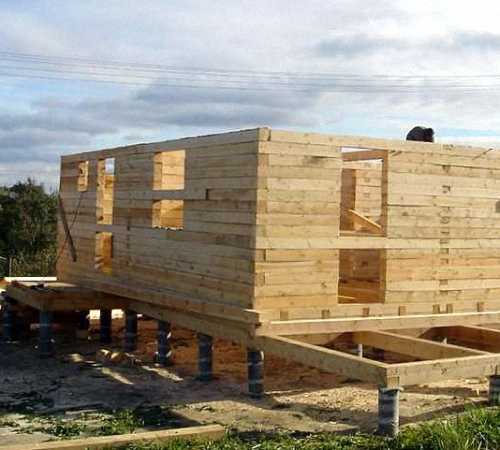

Совет! Можете использовать винтовые сваи. Тогда скважину рыть не нужно, достаточно только ввинтить их в землю на нужный уровень.

Далее, нужно армировать трубы, сделав каркас из прутьев арматуры. Это должны быть три равноудаленные части, диаметр которых от 10 до 12 мм. Ребрами каркаса служит тонкая арматура, диаметром 6 или 8 мм. Привязывайте все проволокой.

Этап 4 – опалубка для фундамента

В качестве опалубки можно использовать обрезную доску, фанеру, плиты ДСП и т. п. Самый дешевый вариант – доски, сбитые в щиты. Их толщина должна быть не меньше 1,5 см. Опалубка делается на грунте, а ее высота зависит от выбранного вами цоколя. Чем выше цоколь, тем больше нужно укрепить опалубку.

Конструкция должна быть прочной, укрепленной подкосами и стяжкой. Внутреннюю поверхность для удобства можно покрыть пленкой.

Важно! Дно фундамента засыпается песком, делается песчаная подушка.

Этап 5 ­– армирование фундамента

Теперь настало время усилить саму ленту. От этого будет зависеть прочность и долговечность вашего свайного фундамента. Для этой цели используем все те же прутья арматуры, диаметр которых 10–12 мм. Нужно сделать два пояса сверху и снизу. Это будет некая сетка, сконструированная из арматуры и вязальной проволоки. После ее изготовления, все помещается в ленту, как вы видите на рисунке.

Этап 7 – заливаем бетон

Все должно быть правильно спланировано, дабы вы могли выполнить всю заливку за один заход. Например, если вы закончили делать армирование после обеда, не стоит приступать к заливке. Подождите до следующего утра, ведь вы можете не успеть. Чтобы лента и весь ленточный фундамент на свайном основании был монолитным, нужно залить все за один приход. Так, не будет создаваться деформационные швы и разломы, которые могут сыграть с вами злую шутку.

Совет! Для свайно-ленточного фундамента используйте качественный бетон, марки М400 или больше.

После заливки остается уплотнить бетон, выгнав из него воздух и выровнять поверхность. Опалубку можно снимать на 10 день. Перед кладкой стен, ленточный фундамент покрывают гидроизоляционным материалом.

Подведем итоги

Объем работ с ленточным фундаментом на сваях значительно меньше, чем с обычным ленточным фундаментом. Так, вы сделаете свой дом не только долговечным и прочным, но и сократите трудозатраты на его возведение. Да и кошелек останется не таким пустым.

bouw.ru

Устройство ленточного фундамента на сваях

Существует большое количество фундаментов. Выбор того или иного варианта зависит прежде всего от особенностей почвы и размера здания, под которым он сооружается. Ленточный фундамент на сваях соединяет в себе преимущества двух фундаментов: ленточного и свайного. Об особенностях его сооружения рассмотрим далее.

Оглавление:

1. Преимущества и недостатки ленточного фундамента со сваями
2. Расчет ленточного фундамента на сваях: особенности проведения
3. Технология возведения ленточного фундамента с буронабивными сваями
4. Мелкозаглубленный ленточный фундамент на сваях винтового типа

Преимущества и недостатки ленточного фундамента со сваями

Данная разновидность фундамента актуальна в том случае, когда почва имеет повышенную влажность. Если после выпадения дождя, вода продолжает удерживаться в верхней части почвы, на протяжении нескольких дней, то для обустройства здания, используется исключительно свайно-ленточный тип фундамента. Использование ленты в соединении со сваями позволяет равномерно распределить нагрузку от здания. Сваи, в свою очередь являются так называемыми якорями, которые стабилизируют здание, в процессе чрезмерной влажности почвы.

Свайно-ленточный фундамент подразумевает комбинацию двух вариантов фундамента: свайного и ленточного. Свайный фундамент обустраивается в процессе установки винтовых свай в специально подготовленные углубления. А для того, чтобы придать конструкции большую жесткость, он укрепляется с помощью обустройства мелкозаглубленного ленточного фундамента.

Соединение двух технологий, позволяет добиться таких преимуществ:

• возможность использования практически на любом типе почвы, даже с большим уклоном;
• возведение как на слабой почве, так и на почве с повышенной твердостью;
• доступность и простота материалов, используемых в процессе работы;
• стойкость перед подвижкой и пучением почвы;
• доступная стоимость возведения за относительно небольшой период времени;
• возможность самостоятельного изготовления, без привлечения специального оборудования.

Однако, сооружение данного типа фундамента предполагает проведение подробных расчетных операций по определению глубины заложения сваи, укладку ленточного фундамента, количество и место установку свай и т.д. Кроме того, на данном варианте фундамента не рекомендуется устанавливаться слишком большие сваи. Данный вариант фундамента не предполагает обустройство под ним подвального помещения.

Главное отличие свайно-ленточного фундамента, от обычного ленточного фундамента, состоит в том, что здание упирается те только на подушку из песка, но и на сваи, тем самым снижая общую нагрузку на почву и предотвращая ее неравномерное проседание. Сваи, тем самым, передают нагрузку более твердой почве, которая находится глубже, нежели заложен ленточный фундамент. Тип, размер и сечение свай, подбирается индивидуально, и зависит от геологических особенностей местности.

Различие между свайным и ленточным фундаментом на сваях состоит в том, что лента, так называемый ростверк, позволяет возвести на сваях кирпичный дом или здание из камня и блоков. При этом, нагрузка от него, будет распределена равномерно. Лента, которая обустраивается на данном типе фундамента устанавливается в мелкозаглубленном, заглубленном или незаглубленном положении.

Самый распространенный вариант — мелкозаглубленная лента, Глубина заложения ленты составляет от двадцати до сорока сантиметров. При этом сваи используют буронабивные, с круглым сечением и дополнительным армированием. Лента, в таком случае, опирается на подушку, выполненную из песка и гравия, высота которой составляет около двадцати сантиметров.

Учтите, что данный вариант фундамента используется в том случае, если почва на участке отличается высокой или слабой пучинистостью. Лента расположена на весу то есть выше нулевой отметки, в том случае, если почва является особой пучинистой.

Расчет ленточного фундамента на сваях: особенности проведения

Перед началом изготовления фундамента свайно-ленточного типа, следует провести ряд операций, направленных на определение ширины ленты, диаметра свай и глубины их заложения. Кроме того, следует рассчитать количество свай, которые позволят равномерно распределить нагрузку.

Предпочтительнее, если эту работу будут проводить специалисты, которые занимались ранее подробными расчетами. Так как от правильности расчета данных характеристик напрямую зависит длительность эксплуатации всего здания и экономить на данном этапе не рекомендуется.

В процессе расчета ленточного фундамента на сваях следует учесть нагрузку, которая будет на него возлагаться. Кроме того, следует провести исследование почвы на содержание в ней влаги, глинистых и других вкраплений.

При проведении расчетов следует учесть такие характеристики как:

• ветровая нагрузка на будущее здание;
• материалы, из которых будет сооружено строение;
• количество этажей и размеры здания;
• тип почвы на участке и ее геологические особенности.

Технология возведения ленточного фундамента с буронабивными сваями

Данный вариант фундамента основывается на использовании буронабивных свай, несущая способность которых составляет более 1,5 тонны. Поэтому, для среднего по размерам здания, достаточно 40-50 таких свай. Установка такого фундамента производится довольно быстро и не требует особых затрат на ее проведение.

Укладка свай производится таким образом, чтобы нижняя их часть располагалась ниже, чем уровень промерзания почвы. Для того, чтобы обеспечить дополнительную защиту сваи от влаги и промерзания, они покрываются рубероидом. Рубероид, также способен снизить давление почвы на сваи в сильный мороз.

Фундамент на буронабивных сваях чаще всего обустраивается с соблюдением двух технологий:

• использование ленточного основания, установленного на сваях;
• изготовление подвешенного ростверка.

Второй вариант актуален для почвы с очень высокой пучинистостью. Первый вариант предполагает углубление монолитного ростверка на двадцать сантиметров в землю.

Устройство ленточного фундамента на сваях, предполагает выполнение следующих этапов работы:

1. Выполнение расчетов под фундамент.

Данный этап рекомендуем доверить специалистам, так как, для того, чтобы самостоятельно провести расчеты, следует перечитать немало литературы, связанной с почвой и ее особенностями. Кроме того, необходимо исследовать почву на уровень содержания в ней влаги. Исходя из полученных результатов определяется ширина ленты для фундамента, глубина заложения свай, тип свай, материал, из которого они будут изготовлены.

2. Выполнение разметки основания под фундамент.

Данный этап предполагает подготовку участка: очищение его от растительности, максимально возможное выравнивание. Далее, с помощью каната и колышек выполняется разметка под фундамент, определяется место установки буронабивных свай.

3. Бурение скважин под сваи.

После определения места установки каждой сваи, необходимо обустроить под них отверстия. Главное условие определения глубины установки каждой сваи — ее заложение ниже глубины промерзания почвы. О глубине промерзания почвы можно узнать из ее исследований или специальной карты, на которой указывается данный показатель для определенной местности.

4. Подготовка скважин к монтажу свай.

Во внутрь ранее подготовленной скважины необходимо поместить рубероид, который тщательно в ней фиксируется. При этом, желательно установить рубероид двумя слоями. Если состояние скважины в дальнейшем будет довольно устойчивым, то устанавливать обсадную трубу не нужно. Однако, если почва на участке довольно болотистая или содержит много глины, следует позаботиться о монтаже обсадных труб, которые придадут сваям большую жесткость. Для заполнения свободного места между трубой и основанием скважины, используется песок.

5. Установка стального каркаса.

Во внутрь трубы или скважины необходимо опустить каркас, выполненный из стальной арматуры. Учтите, что он не должен упираться в дно скважины ни в коем случае.

6. Заливка скважин.

На следующем этапе ранее подготовленное основание заливается высококачественным бетонным раствором. Не следует экономить на растворе для фундамента, так как от его прочности напрямую зависит длительность эксплуатации всего дома. Предпочтительнее использовать заводской бетон, если такой возможности нет, то следует его самостоятельно изготовить, используя бетономешалку. Выполняйте заливку каждой сваи отдельно, при этом, не допуская перерывов в процессе заливки одной сваи. Для того, чтобы избавиться от воздуха в бетоне и обеспечить его уплотнение, используйте вибратор по бетону. Таким образом, конструкция приобретет дополнительную жесткость.

Верхняя часть скважины не заливается, так как часть арматурного каркаса должна в дальнейшем соединяться с бетонной лентой. После застывания бетонного раствора, следует обустроить песчаное основание на поверхности будущего ленточного фундамента.

7. Изготовление ленты.

Далее, необходимо собрать опалубку. Для ее изготовления используют обрезную доску. Во внутрь опалубки устанавливается ранее подготовленный арматурный каркас, который заливается таким же бетонным раствором, как и сваи. Учтите, что использование арматуры является обязательным, так как она повышает стойкость фундамента перед высокой нагрузкой и делает его более гибким. Кроме того, с помощью арматуры осуществляется соединения ростверка со сваями. Далее следует подождать минимум три недели до полного схватывания бетона, и только тогда продолжать работу.

Мелкозаглубленный ленточный фундамент на сваях винтового типа

Если рассматривать, что лучше — винтовые сваи или ленточный фундамент, то следует ознакомиться с преимуществами каждого типа фундамента. Отличной комбинацией, двух вышеперечисленных вариантов является ленточный фундамент на винтовых сваях.

Винтовые сваи отличаются от буронабивных свай, своей конструкцией. Нижняя часть буронабивной сваи имеет лопасти, с помощью которых она легко завинчивается во внутрь почвы. Для изготовления опор используется сталь, чаще всего литого типа. Возможен вариант сваривания между собой готовых элементов, однако, такие сваи менее прочные, нежели литые. Свайные фундаменты отличаются высокой несущей способностью, поэтому они довольно популярны. Добавление ленты к данному варианту фундамента, повышает его жесткость и прочность.

Если почва относится к глинистому, суглинистому, торфяному, болотистому типу, то на ней в обязательном порядке обустраивается фундамент ленточного типа с буронабивными сваями.

Среди преимуществ фундамента ленточного на сваях, отметим:

• доступную стоимость, сваи не нуждаются в заливке бетоном и дополнительных расходах на их изготовление;
• сваи достаточно легкие в транспортировке;
• для установки свай винтового типа достаточно одного дня, поэтому процесс изготовления фундамента не занимает много времени;
• длительность эксплуатации строение, установленного на такие сваи довольно высокая;
• возможность установки на почве с высоким содержанием влаги и пучинистостью;
• длительность эксплуатации стальных опор составляет минимум полтора века;
• отсутствует необходимость предварительной подготовки траншеи под сваи, они устанавливаются непосредственно в землю;
• работы выполняются как зимой, так и летом;
• если участок отличается неровностью, то с помощью свай, удается избавиться от этого недостатка, без предварительного выравнивания участка.

Однако, монтаж винтовых свай на каменистой местности отличается особой сложностью. Так как в процессе монтажа существует риск поломки лопастей. Таким образом, несущие способности такого фундамента значительно снижаются. Фундамент на винтовых сваях не позволяет соорудить под домом подвал или цокольный этаж. Кроме того, канализационная система и водопроводная система нуждается в дополнительном утеплении. Для того, чтобы защитить поверхность свайного шва от коррозии, они нуждаются в дополнительной обработке с помощью битумной мастики.

Дополнительная установка ленточного фундамента на основание с винтовыми сваями подразумевает такие преимущества:

• возможность самостоятельного сооружения ленты фундамента;
• легкость проведения работы;
• придание винтовой конструкции дополнительной жесткости;
• равномерная передача нагрузки на винтовые сваи;
• устойчивость и склонность к деформации здания, сооруженного на данном типе фундамента;
• стойкость перед грунтовыми водами;
• высокая прочность и длительность эксплуатации.

Однако, обустройство ленточного фундамента подразумевает выполнение сложных операций по приготовлению бетонного раствора, изготовлению арматуры, установке опалубки, заливке и т.д. Также, после его изготовления, следует подождать около месяца, для того, чтобы бетон приобрел дополнительную прочность.

Поэтому, если здание из камня, кирпича или блоков сооружается на почве с высокой пучинистостью, то комбинация ленточного и свайного фундамента — отличный вариант, который сделает фундамент неподвижным, прочным и устойчивым основанием для любого строения.

Фундамент ленточный на сваях видео:

strport.ru

Свайный фундамент: варианты конструкции

• Каталог домов

• Квартира
• Спальня
• Кухня
• Столовая
• Гостиная
• Ванная комната, санузел
• Прихожая
• Детская
• Мансарда
• Маленькие комнаты
• Рабочее место
• Гардеробная
• Библиотека
• Декорирование
• Мебель
• Аксессуары
• Загородный дом
• Ландшафт
• Системы хранения
• Коридор
• Уборка

• Фундамент
• Кровля
• Стены
• Окна
• Двери и перегородки
• Потолок
• Балконы и лоджии
• Внутренние конструкции
• Пол
• Водоснабжение и канализация
• Отопление
• Вентиляция и кондиционирование
• Газо- и энергоснабжение
• Освещение
• Сантехническое оборудование
• Безопасность и домашняя автоматика
• Бани, сауны, бассейны
• Строительные материалы
• Отделочные материалы
• Инструменты

www.ivd.ru

Свайно ленточный фундамент особенности и технология его возведения

Свайно-ленточный фундамент – достаточно популярный вариант фундамента, представляющий собой комбинацию двух других конструкций – ленточного и свайного.

Он используется в тех случаях, когда масса постройки относительно невысокая, поэтому нет необходимости строить глубокий ленточный фундамент, но при этом тип грунта не позволяет обойтись лентой малой глубины лентой из-за сыпучести или высокого показателя пучинистости. В этом случае на помзь и приходит эффективная комбинация свай и бетонной ленты.

Технические особенности комбинированного фундамента

Лента в таком фундаменте выполняет функцию равномерного распределения нагрузки, создаваемой постройкой, и не допускает перекосов всего фундамента и здания.

Сваи играют роль стабилизатора, как бы «цепляясь» на глубине за более плотные и стабильные слои грунта, не давая постройке просесть, перекоситься, или сдвинуться вместе с сезонными изменениями грунта.

Благодаря такой комбинации даже на подвижном и не стабильном грунте можно простроить устойчивое здание, которому будут не страшны никакие геологические процессы.

Чаще всего прибегать к такому типу фундамента приходится в регионах с болотистой местностью, влажным климатом или грунтовыми водами, расположенными близко к поверхности грунта.

Если в такой почве возводить только ленточный фундамент, он может «поплыть» вместе с постройкой, а свайный – легко перекашивается, если с одной стороны его начнет подмывать. Тогда как комбинированный плотно «садится» на поверхность грунта, прочно цепляясь за жесткие слои почвы глубоко под поверхностью.

Преимущества комбинированного фундамента

Скорость. Свайно-ленточный фундамент строится достаточно быстро, так как лента требуется неглубокая и ее заливка бетоном даже своими силами не займет много времени, а сваи сами по себе являются одним из самых быстрых материалов, которые используются в строительстве фундаментов.

Технология возведения такого фундамента максимально проста и не требует привлечения тяжелой техники или использования каких-либо специальных инструментов или материалов.

Стоимость. Этот вариант обходится значительно дешевле глубокого ленточного фундамента, а результат практически ни в чем ему не уступает.

Если все расчеты были сделаны правильно, такой фундамент не потребует коррекции и ремонта несколько десятков лет, поэтому после завершения строительства можно будет не беспокоиться об устойчивости здания. Ему не страшны ни грунтовые воды, ни пучинистость, ни сыпучесть грунта.

Недостатки комбинированного фундамента

Постройки, стоящие на свайно-ленточном фундаменте, не могут иметь цокольный этаж, подвал или хотя бы погреб. Для создания помещений ниже уровня пола требуется глубокий ленточный фундамент, одновременно играющий роль стен, тогда как в остальных вариантах придется обойтись без подвала или отказываться от экономии на фундаменте.

Пол в доме на таком фундаменте должен иметь дополнительное утепление, потому что как и в случае с подвалом, по бокам фундамент не защищен глубокими «стенами», поэтому грунт может промерзать и под полом.

Частично этот неприятный эффект компенсируется созданием усиленной бетонной подушки внутри ленты, но утепление и вентиляция пола потребуется в любом случае, особенно если речь идет о регионе с холодными зимами.

Технология строительства свайно-ленточного фундамента

От свай зависит устойчивость фундамента на пучинистом и сыпучем грунте, поэтому здесь не допускается экономия или халатность при их выборе. Лучше всего использовать сваи с круглым сечением, на роль которых подойдут металлические трубы, которые легче всего вогнать в грунт на нужную глубину.

Еще один вариант – сваи из асбестоцемента, обладающего высокой устойчивостью к влажности, поэтому имеющего долгий срок службы даже при нахождении во влажной почве.

Траншея

Первым делом в начале работы требуется выкопать траншею. Так как основную роль в устойчивости дома на грунте будут играть сваи, ленту можно делать неглубокую, не более 80 см.

Размечается траншея также, как и при строительстве обычного ленточного фундамента: по всем углам вбиваются столбики, леской или шнуром натягиваются оба периметра, внутренний и внешний.

Ширина траншеи зависит от ширины стен дома, к которой нужно добавить небольшой запас под опалубку и обсыпку песком.

Скважины

Когда траншея будет вырыта, нужно бурить скважины под размещение свай. Их глубина должна пересекать горизонт замерзания грунта, чтобы вся конструкция прочно зацепилась за неподвижные слои почвы. Р

асстояние между скважинами зависит от массы дома и характеристик грунта на строительном участке, но не должно быть больше, чем два метра.

В скважины насыпается песок для создания подушки из расчета на слой в 15-20 см на каждую сваю.

Гидроизоляция скважин

Далее требуется сделать гидроизоляцию скважин. Для этого из рубероида формируется труба по размерам соответствующая скважине и опускается в нее до конца.

Распрямившись, рубероид плотно обхватит стенки, и свая будет относительно надежно защищена от большого количества влаги. После этого можно опускать сваи в скважины.

Установка свай

Процесс установки свай требует внимательности, так как бетон схватывается достаточно быстро и нужно успеть выставить по уровню и закрепить в таком положении.

После того, как свая будет опущена на подушку из песка, в нее требуется залить порцию бетона, который частично вытечет снизу и таким образом получится подошва сваи, повышающая ее устойчивость.

После создания подошвы в сваю опускается армирующая рама из металлических прутьев. Она должна быть длиннее сваи, доходить до верхнего края всего фундамента и связываться с армирующим поясом ленты. Под конец строится опалубка для ленты и весь фундамента заливается бетоном.

Чтобы избежать образования пустот, бетон нужно немного шевелить ломом или толстой арматурой, тогда он ляжет более плотно.

Завершающим этапом будет создание гидроизоляции, утепление и заливка подушки внутри ленты фундамента, которые зависят от индивидуальных условий строительства и типа строящегося здания.

foundation-stroy.ru
